Кт850А. КТ850А: мощный NPN-транзистор для усилительных схем

Что представляет собой транзистор КТ850А. Каковы его основные характеристики и параметры. Где применяется КТ850А. Какие аналоги существуют у этого транзистора. Как правильно использовать КТ850А в электронных схемах.

Общая характеристика транзистора КТ850А

КТ850А — это кремниевый эпитаксиально-планарный NPN-транзистор средней мощности, предназначенный для использования в усилительных схемах. Он относится к семейству биполярных транзисторов и выпускается в корпусе TO-220.

Основные особенности КТ850А:

• Структура: NPN
• Мощность: средняя (до 25 Вт)
• Применение: усилительное
• Производство: Россия
• Корпус: TO-220

Этот транзистор обладает хорошим сочетанием мощностных и частотных характеристик, что делает его популярным выбором для различных усилительных каскадов в радиоэлектронной аппаратуре.

Ключевые электрические параметры КТ850А

Рассмотрим основные электрические характеристики транзистора КТ850А:

• Максимальное напряжение коллектор-база (Uкбо): 250 В
• Максимальное напряжение коллектор-эмиттер (Uкэо): 200 В
• Максимальный постоянный ток коллектора (Iкmax): 2 А (импульсный до 3 А)
• Максимальная рассеиваемая мощность коллектора (Pкmax): 25 Вт (с теплоотводом)
• Коэффициент усиления по току (h21э): 40-200
• Граничная частота коэффициента передачи тока (fгр): 20 МГц
• Напряжение насыщения коллектор-эмиттер (Uкэн): менее 1 В

Какие выводы можно сделать из этих параметров? КТ850А способен работать при достаточно высоких напряжениях и токах, обеспечивая хорошее усиление сигнала. При этом он сохраняет работоспособность на частотах до 20 МГц, что позволяет использовать его в высокочастотных схемах.

Области применения транзистора КТ850А

Благодаря своим характеристикам, КТ850А находит применение во многих областях электроники:

• Усилители мощности звуковой частоты
• Импульсные источники питания
• Драйверы электродвигателей
• Коммутационные схемы
• Стабилизаторы напряжения
• Преобразователи напряжения

Где конкретно используется КТ850А? Этот транзистор часто встречается в выходных каскадах усилителей низкой частоты мощностью до 25-30 Вт. Также его применяют в импульсных блоках питания, где требуется быстрое переключение при относительно высоких токах и напряжениях.

Преимущества и недостатки КТ850А

Каковы сильные и слабые стороны транзистора КТ850А? Рассмотрим его основные достоинства и ограничения:

Преимущества:

• Высокая допустимая мощность рассеивания (до 25 Вт)
• Хороший коэффициент усиления по току (40-200)
• Способность работать при высоких напряжениях (до 250 В)
• Достаточно высокая граничная частота (20 МГц)
• Доступность и невысокая стоимость

Недостатки:

• Относительно большие размеры корпуса TO-220
• Необходимость использования теплоотвода при работе на полной мощности
• Меньшее быстродействие по сравнению с современными MOSFET-транзисторами

Как видим, КТ850А обладает рядом важных преимуществ, которые обеспечивают его популярность в различных схемах. При этом его ограничения не являются критичными для большинства применений.

Аналоги и замены КТ850А

Какие транзисторы могут заменить КТ850А? Существует ряд отечественных и зарубежных аналогов с похожими характеристиками:

• КТ851А — близкий аналог с немного лучшими параметрами

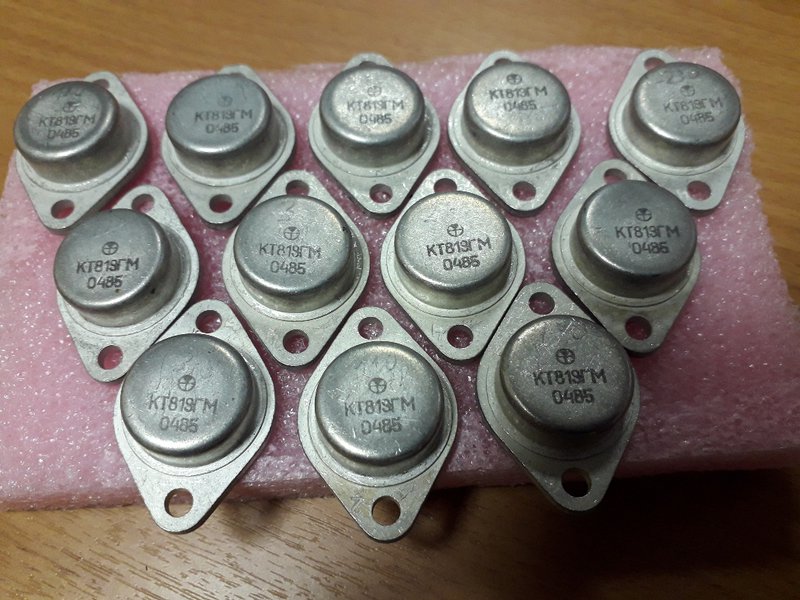

• КТ819 — сходный по характеристикам, но в другом корпусе
• 2SC3519 — японский аналог с похожими параметрами
• BD243 — популярный зарубежный транзистор со схожими характеристиками
• TIP31 — американский аналог средней мощности

При выборе замены важно учитывать не только электрические параметры, но и особенности корпуса, теплоотвода и монтажа. В большинстве случаев прямая замена возможна, но может потребоваться небольшая корректировка схемы.

Особенности применения КТ850А в электронных схемах

Как правильно использовать КТ850А в электронных устройствах? Вот несколько важных рекомендаций:

1. Обеспечение теплоотвода: при работе на мощности более 3-5 Вт необходимо использовать радиатор.
2. Соблюдение предельных режимов: не следует превышать максимально допустимые токи и напряжения.
3. Защита от перегрева: рекомендуется использовать схемы температурной защиты.
4. Правильный монтаж: при пайке следует использовать теплоотвод, чтобы не повредить транзистор.
5. Учет разброса параметров: коэффициент усиления может значительно отличаться у разных экземпляров.

Соблюдение этих правил позволит максимально эффективно использовать возможности КТ850А и обеспечить надежную работу устройства.

Примеры схем с использованием КТ850А

Рассмотрим несколько типовых схем, где может применяться транзистор КТ850А:

Усилитель мощности звуковой частоты

В этой схеме КТ850А используется в качестве выходного транзистора, обеспечивая усиление сигнала по току и мощности. Типичная мощность такого усилителя — 20-25 Вт на нагрузке 4-8 Ом.

Импульсный стабилизатор напряжения

Здесь КТ850А работает как ключевой элемент, осуществляя быстрое переключение для регулирования выходного напряжения. Такая схема может обеспечивать стабилизированное напряжение при токах до 1-2 А.

Драйвер шагового двигателя

В этом применении КТ850А управляет обмотками шагового двигателя, обеспечивая необходимые токи для его работы. Схема может управлять двигателями с током фазы до 1.5-2 А.

Эти примеры демонстрируют универсальность КТ850А и его способность работать в различных режимах — от линейного усиления до ключевого.

КТ850А транзистор NPN (3А 250В) (h31э 40-200) 25W (ТО220), цена 25.20 грн

Характеристики и описание

Наимен.	тип	Uкбо(и),В	Uкэо(и), В	Iкmax(и), мА	Pкmax(т), Вт	h21э	Iкбо, мкА	fгр., МГц	Uкэн, В
КТ850А	n-p-n	250	200	2000 (3000)	(25)	40-200	100	20	<1
КТ850Б		300	250	2000 (3000)	(25)	20	500	20	<1
КТ850В		130	150	2000 (3000)	(25)	20	500	20	<1



Корпус:

Uкбо	— Максимально допустимое напряжение коллектор-база
Uкбои	— Максимально допустимое импульсное напряжение коллектор-база
Uкэо	— Максимально допустимое напряжение коллектор-эмиттер
Uкэои	— Максимально допустимое импульсное напряжение коллектор-эмиттер
Iкmax	— Максимально допустимый постоянный ток коллектора
Iкmax и	— Максимально допустимый импульсный ток коллектора
Pкmax	— Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода
Pкmax т	— Максимально допустимая постоянная рассеиваемая мощность коллектора с теплоотводом
h21э	— Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером
Iкбо	— Обратный ток коллектора
fгр	— граничная частота коэффициента передачи тока в схеме с общим эмиттером
Uкэн	— напряжение насыщения коллектор-эмиттер

Производитель Россия
