Кт930А параметры. Транзистор КТ930: характеристики, параметры и применение в радиоэлектронике

Каковы основные параметры транзистора КТ930. Какие у него есть аналоги. Где применяется КТ930 в радиоэлектронных схемах. Как правильно использовать этот транзистор.

Содержание

Основные характеристики и параметры транзистора КТ930

Транзистор КТ930 представляет собой кремниевый эпитаксиально-планарный n-p-n транзистор, предназначенный для работы в схемах генераторов и усилителей мощности сверхвысоких частот. Рассмотрим его ключевые параметры:

Структура: n-p-n
Максимальное напряжение коллектор-база: 50 В
Максимальный ток коллектора: 6 А
Максимальная рассеиваемая мощность коллектора: 75 Вт (для КТ930А)
Граничная частота коэффициента передачи тока: не менее 450 МГц
Коэффициент усиления по току: 40-50
Емкость коллекторного перехода: не более 80 пФ

Транзистор выпускается в металлокерамическом корпусе с гибкими ленточными выводами. Масса не превышает 7 грамм.

Область применения транзистора КТ930

КТ930 нашел широкое применение в следующих областях радиоэлектроники:

Широкополосные усилители мощности класса С
Умножители частоты
Автогенераторы
СВЧ-схемы, работающие на частотах 100-400 МГц
Передающие устройства радиостанций
Усилители мощности радиопередатчиков

Транзистор обеспечивает стабильную работу в импульсных и непрерывных режимах при напряжении питания до 28 В.

Аналоги и замена транзистора КТ930

В качестве зарубежных аналогов КТ930 можно использовать следующие транзисторы:

2N6362
CM75-28
CD6105
MRF325
MRF5177

При замене необходимо учитывать небольшие различия в параметрах и корпусах транзисторов. Рекомендуется проводить дополнительную настройку схемы.

Особенности включения КТ930 в схему

При использовании транзистора КТ930 в радиоэлектронных устройствах следует учитывать несколько важных моментов:

Обеспечить хороший теплоотвод от корпуса транзистора

Использовать согласующие LC-цепи на входе и выходе
Не превышать предельно допустимые значения напряжений и токов
Учитывать высокую выходную емкость транзистора
Применять цепи температурной стабилизации режима

Правильное включение КТ930 позволяет реализовать его высокие частотные и мощностные характеристики в полной мере.

Измерение параметров и проверка исправности КТ930

Для оценки состояния и работоспособности транзистора КТ930 можно выполнить следующие измерения:

Проверить сопротивление переходов мультиметром
Измерить статический коэффициент передачи тока h21э
Определить обратный ток коллектора IКБО
Измерить емкость коллекторного перехода
Проверить усиление на рабочей частоте

Исправный транзистор должен соответствовать паспортным значениям этих параметров. При отклонениях рекомендуется заменить КТ930 на новый экземпляр.

Типовые схемы включения транзистора КТ930

Рассмотрим несколько базовых схем с использованием КТ930:

Усилитель мощности класса С

В этой схеме КТ930 работает в импульсном режиме, обеспечивая высокий КПД. Входной контур настроен на рабочую частоту, выходной — на вторую гармонику для умножения частоты. Напряжение питания 28 В.

Широкополосный усилитель

Здесь применены широкополосные трансформаторы на входе и выходе для согласования импедансов в широкой полосе частот. Рабочий диапазон 100-400 МГц при выходной мощности до 40 Вт.

Автогенератор

КТ930 включен по схеме с общей базой. Положительная обратная связь осуществляется с помощью катушки в цепи эмиттера. Частота генерации определяется параметрами колебательного контура в цепи коллектора.

Данные схемы могут быть основой для разработки более сложных устройств на транзисторе КТ930.

Заключение

Транзистор КТ930 остается востребованным компонентом для построения мощных СВЧ-устройств благодаря своим высоким частотным и мощностным характеристикам. При правильном применении он позволяет создавать эффективные усилители и генераторы в диапазоне УКВ. Знание особенностей и параметров КТ930 поможет разработчикам корректно использовать этот транзистор в своих схемах.

Транзистор КТ930 — DataSheet

Перейти к содержимому

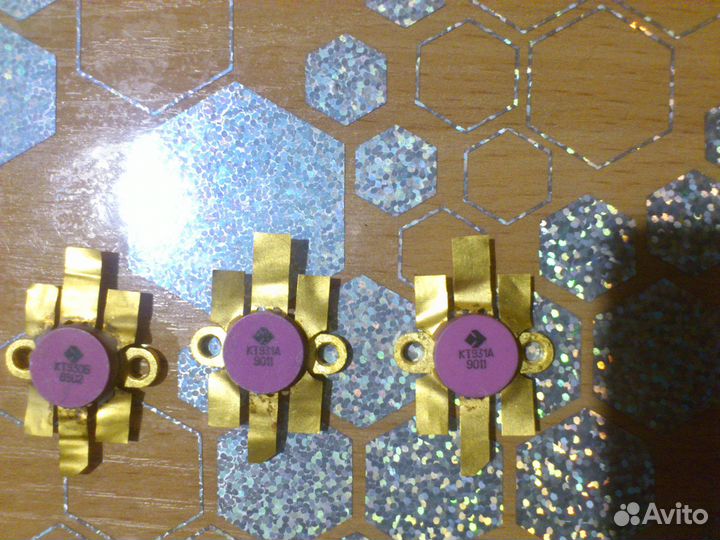

Цоколевка транзисторов КТ930, КТ931

Описание

Транзисторы кремниевые эпитаксиально-планарные n-p-n генераторные сверхвысокочастотные. Предназначены для применения в схемах широкополосных усилителей мощности класса С, умножителях частоты и автогенераторах на частотах 100 — 400 МГц при напряжении питания 28 В. Выпускаются в металлокерамическом корпусе с гибкими ленточными выводами. Транзистор содержит внутреннее согласующее LC-звено. Обозначение типа приводится на корпусе. Масса транзистора не более 7 г.

**Параметры транзистора КТ930**
Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КТ930А		*2N6362, СМ75-28, CD6105 ^2, CD6105A ^2, MRF325 ^2, MRF5177 ^3, MRF5177A ^3**
		КТ930Б		*2N6364, UMIL70, C2M70-28R, UMIL60^2**
Структура			—	n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора	P_K max,P^_{K, τ max},P^*_{K, и max}	КТ930А	40 °C	75*	Вт
		КТ930Б	40 °C	120*
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером	f_гр,f^_h31б,f^_h31э, f^**_max	КТ930А	—	≥450	МГц
		КТ930Б	—	≥600
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера	U_{КБО проб. ,}U^_{КЭR проб.,}U^*_{КЭО проб.}	КТ930А	0.1к	50*	В
		КТ930Б	0.1к	50*
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора	U_{ЭБО проб.,}	КТ930А	—	4	В
		КТ930Б	—	4
Максимально допустимый постоянный ток коллектора	I_{K max,} I^*_{К , и max}	КТ930А	—	6*	А
		КТ930Б	—	6*
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера	I_КБО, I^_КЭR, I^*_КЭO	КТ930А	50 В	≤20*	мА
		КТ930Б	50 В	≤100*
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером	h_21э, h^*_21Э	КТ930А	5 В; 0. 5 А	40*
		КТ930Б	5 В; 0.5 А	50*
Емкость коллекторного перехода	c_к, с^*_12э	КТ930А	28 В	≤80	пФ
		КТ930Б	28 В	≤170
Сопротивление насыщения между коллектором и эмиттером	r_{КЭ нас}, r_{БЭ нас, К}^*_у.р.	КТ930А	—	≥5**	Ом, дБ
		КТ930Б	—	≥3.5**
Коэффициент шума транзистора	К_ш, r^_b, P^*_вых	КТ930А	400 МГц	≥40**	Дб, Ом, Вт
		КТ930Б	400 МГц	≥40**
Постоянная времени цепи обратной связи на высокой частоте	τ_к, t_рас, t^_выкл, t^**_пк(нс)	КТ930А	—	8	пс
		КТ930Б	—	11

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

*2 — функциональная замена, тип корпуса аналогичен.

*3 — функциональная замена, тип корпуса отличается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Транзистор КТ930

Драгоценные металлы в транзисторе КТ930 согласно данных и паспортов-формуляров. Бесплатный онлайн справочник содержания ценных и редкоземельных драгоценных металлов с указанием его веса вида которые используются при производстве электрических радио транзисторов. Содержание драгоценных металлов в транзисторе КТ930. Золото: 0.0403529 грамм. Серебро: 0.0542895 грамм. Платина: 0 грамм. Палладий: 0 грамм. Примечание: . Если у вас есть интересная информация о транзисторе КТ930 сообщите ее нам мы самостоятельно разместим ее на сайте. Вопросы справочника по транзисторах которые интересуют наших посетителей: найти аналог транзистора, усилитель на транзисторе, замена транзистора, как проверить транзистор или чем заменить транзистор в схеме, правила включения транзистора, Также интересны ваши рекомендации по мощным транзисторам, импортным и отечественным комплектующим, как самостоятельно проверить транзистор, Фото транзистора марки КТ930: Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия «перпендикулярного» току электрического поля, создаваемого напряжением на затворе. Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов (в отличие от биполярных). Схемы включения полевых транзисторов Так же, как и биполярные транзисторы, полевые транзисторы могут иметь три схемы включения: с общим истоком, с общим стоком и с общим затвором. Схема включения определяется тем, какой из трех электродов транзистора является общим и для входной и выходной цепи. Очевидно, что рассмотренный нами пример (рис. 4.2) является схемой с общим истоком (рис. а). Схема с общим затвором (рис. ) аналогична схеме с общей базой у биполярных транзисторов. Она не дает усиления по току, а входное сопротивление здесь маленькое, так как входным током является ток стока, вследствие этого данная схема на практике не используется. Схема с общим стоком (рис в) подобна схеме эмиттерного повторителя на биполярном транзисторе и ее называют истоковым повторителем. Для данной схемы коэффициент усиления по напряжению близок к единице. Выходное напряжение по величине и фазе повторяет входное. В этой схеме очень высокое входное сопротивление и малое выходное.

Справочные данные на транзисторы (DataSheet) КТ930 включая его характеристики: Актуальные Даташиты (datasheets) транзисторов – Схемы радиоаппаратуры:

Транзистор доступное описание принципа работы.

Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто. В общем, транзистор можно сравнить с управляемым вентилем, где крохотным усилием мы управляем мощнейшим потоком. Чуть повернул рукоятку и тонны дерьма умчались по трубам, открыл посильней и вот уже все вокруг захлебнулось в нечистотах. Т.е. выход пропорционален входу умноженному на какую то величину. Этой величиной является коэффициент усиления. Делятся эти устройства на полевые и биполярные. В биполярном транзисторе есть эмиттер, коллектор и база (смотри рисунок условного обозначения). Эмиттер он со стрелочкой, база обозначается как прямая площадка между эмиттером и коллектором. Между эмиттером и коллектором идет большой ток полезной нагрузки, направление тока определяется стрелочкой на эмиттере. А вот между базой и эмиттером идет маленький управляющий ток. Грубо говоря, величина управляющего тока влияет на сопротивление между коллектором и эмиттером. Биполярные транзисторы бывают двух типов: p-n-p и n-p-n принципиальная разница только лишь в направлении тока через них. Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны. Обозначение транзисторов или камень преткновения всех студентов. Как запомнить тип биполярного транзистора по его условной схеме? Представь что стрелочка это направление твоего движения на машине… Если едем в стенку то дружный вопль «Писец Нам Писец.

В общем, транзистор позволяет тебе слабеньким сигналом, например с ноги микроконтроллера, управлять мощной нагрузкой типа реле, двигателя или лампочки. Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора. Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок. Там выход с процессора идет на затвор силового MOSFET ключа. Купить транзисторы или продать а также цены на КТ930: Оставьте отзыв или бесплатное объявление о покупке или продаже транзисторов (полевых транзисторов, биполярных транзисторов, КТ930:

Электротехнические компоненты |

Сортировать по НазваниеЦенаВ порядке возрастанияВ порядке убывания

Производитель ВсеMotorolaPhilips

Электронная таблица
Линейный дисплей

БЛИ87К / БЛИ 87К

БЛИ89А / БЛИ 89А

BLW98 / BLW 98

BLF244 / BLF 244

BLW33 / BLW 33

BLV32F / BLV 32 F

BLF242 / BLF 242

BLX97 / BLX 97

BLX96 / BLX 96

BLF246 / BLF 246

МРФ157 / МРФ 157

TPV595A / TPV595 А

BLW34 / BLW 34

BLX15 / BLX 15

BLY93A / BLY 93 А

BLW32 / BLW 32

BFQ34 / BFQ 34

BLV25 / BLV 25

BLV59 / BLV 59

BLW64 / BLW 64

КТ913Б / КТ 913 Б

BLV31 / BLV 31

BLY92C / BLY 92 C

BLY91C / BLY 91 C

Diconex 17-4458

250 Вт BeO Высокая температура

KT913A / KT 913 A

КТ922Б/КТ 922Б

БЛИ93 / БЛИ 93

КТ907Б / КТ 907 Б

КТ922 / КТ 922

КТ934 / КТ 934

КТ920А / КТ 920 А

КТ920Б/КТ 920 Б

КТ922А / КТ 922 А

КТ930А / КТ 930 А

КТ931А / КТ 931 А

КТ934А / КТ 934 А

КТ934Б / КТ 934 Б

КТ970А/КТ 970 А

КТ983А / КТ 983 А

КТ983Б / КТ 983 Б

КТ920В / КТ 920 В
