Кт961В. КТ961В: Мощный биполярный транзистор NPN-типа для усилительных схем

Какие основные характеристики транзистора КТ961В. Каково его максимальное напряжение коллектор-эмиттер. Какой максимальный ток коллектора он может выдержать. Для каких применений подходит этот транзистор.

Общие характеристики транзистора КТ961В

КТ961В — это мощный биполярный транзистор NPN-типа, предназначенный для использования в усилительных схемах и другой радиоэлектронной аппаратуре. Рассмотрим его основные характеристики:

• Тип: NPN кремниевый эпитаксиально-планарный транзистор
• Корпус: пластмассовый КТ-27 (TO-126)
• Максимальное напряжение коллектор-эмиттер: 45 В
• Максимальный ток коллектора: 1.5 А
• Максимальная рассеиваемая мощность: 12.5 Вт (с теплоотводом)
• Статический коэффициент передачи тока: 100-250
• Диапазон рабочих температур: от -45°C до +85°C

Предельно допустимые параметры КТ961В

Для безопасной и надежной работы транзистора важно соблюдать его предельно допустимые параметры:

• Максимальное напряжение коллектор-база (Uкб max): 60 В
• Максимальное напряжение коллектор-эмиттер (Uкэо max): 45 В
• Максимальное напряжение эмиттер-база (Uэб max): 5 В
• Максимальный постоянный ток коллектора (Iк max): 1.5 А
• Максимальный импульсный ток коллектора (Iки max): 2.0 А
• Максимальный постоянный ток базы (Iб max): 0.3 А
• Максимальная температура перехода (Tj): 150°C

Области применения транзистора КТ961В

Благодаря своим характеристикам, КТ961В находит широкое применение в различных электронных устройствах:

• Усилители мощности звуковой частоты
• Импульсные источники питания
• Преобразователи напряжения
• Драйверы электродвигателей
• Схемы управления реле и соленоидами
• Стабилизаторы напряжения
• Генераторы импульсов

Особенности использования КТ961В в схемах

При работе с транзистором КТ961В следует учитывать несколько важных моментов:

• Необходимость теплоотвода при работе на высоких мощностях
• Контроль температуры корпуса для предотвращения перегрева
• Защита от пробоя при коммутации индуктивной нагрузки
• Учет температурной зависимости параметров
• Правильный выбор режима работы для оптимальной производительности

Сравнение КТ961В с аналогами

КТ961В имеет ряд отечественных и зарубежных аналогов. Рассмотрим некоторые из них:

• КТ815, КТ817 — отечественные аналоги с похожими характеристиками
• BD135, BD137 — зарубежные аналоги с близкими параметрами
• 2N3055 — мощный транзистор с большим током коллектора, но меньшим коэффициентом усиления

При выборе между КТ961В и аналогами следует учитывать конкретные требования схемы, доступность компонентов и экономические факторы.

Рекомендации по монтажу и эксплуатации КТ961В

Для обеспечения надежной работы транзистора КТ961В и увеличения срока его службы рекомендуется соблюдать следующие правила:

1. Использовать качественный теплоотвод при работе на больших мощностях
2. Применять теплопроводящую пасту для улучшения теплового контакта с радиатором
3. Соблюдать полярность подключения выводов транзистора
4. Использовать защитные диоды при работе с индуктивной нагрузкой
5. Не превышать предельно допустимые значения тока и напряжения
6. Обеспечивать достаточную вентиляцию устройства

Применение КТ961В в схеме мультивибратора

Одним из интересных применений транзистора КТ961В является его использование в схеме мультивибратора. Мультивибратор — это генератор прямоугольных импульсов, который может быть использован в различных электронных устройствах.

Рассмотрим простую схему симметричного мультивибратора на основе двух транзисторов КТ961В:

• Транзисторы: 2 x КТ961В
• Резисторы: R1, R4 = 3.3 кОм; R2, R3 = 33 кОм
• Конденсаторы: C1, C2 = 220 нФ
• Напряжение питания: 12 В

Частота генерируемых импульсов в такой схеме может быть рассчитана по формуле:

f = 1 / (2.2 * R * C)

где R — сопротивление (R2 или R3), C — емкость (C1 или C2).

Проверка и тестирование транзистора КТ961В

Для проверки исправности транзистора КТ961В можно использовать следующие методы:

1. Проверка мультиметром в режиме «прозвонки» диодов
2. Измерение коэффициента усиления с помощью специального тестера транзисторов
3. Проверка работоспособности в тестовой схеме (например, в схеме усилителя)
4. Измерение токов утечки при помощи высокоточного измерительного оборудования

При тестировании важно соблюдать меры предосторожности и не превышать предельно допустимые параметры транзистора.

Заключение

Транзистор КТ961В является надежным и универсальным компонентом для различных электронных устройств. Его высокий коэффициент усиления, значительная допустимая мощность рассеивания и широкий диапазон рабочих температур делают его отличным выбором для многих применений в области усиления и коммутации. При правильном использовании и соблюдении рекомендаций по эксплуатации, КТ961В может обеспечить долгую и надежную работу в составе электронных устройств.

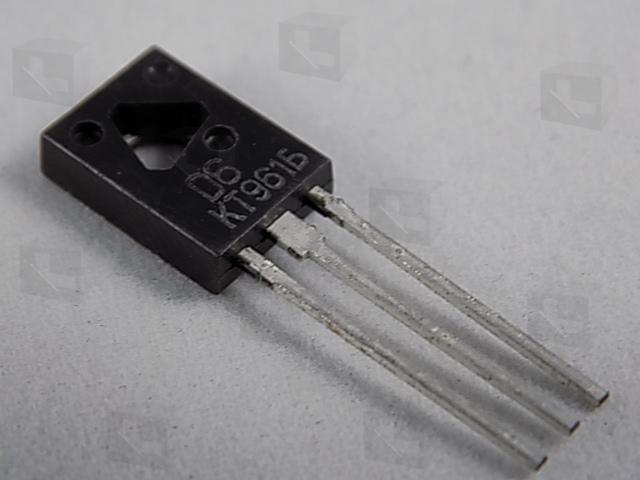

Транзистор КТ961В

В корзину

• Описание и характеристики
• Отзывы(0)
• Инструкция

Транзистор КТ961В n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в усилительных схемах и другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Обозначение технических условий

• аАО.336.358ТУ / 04

Особенности

• Диапазон рабочих температур:  — 45 до + 85 С

Корпусное исполнение

• пластмассовый корпус КТ-27 (ТО-126)

Назначение выводов

Вывод	Назначение
№1	Эмиттер
№2	Коллектор
№3	База

Основные электрические параметры КТ961 при Токр. среды = + 25 С

Параметры	Обозначение	Ед. изм.	Режимы измерения	Min	Max
Обратный ток коллектора	Iкбо	мкА	Uкб=60В	—	10
Обратный ток эмиттера	Iэбо	мкА	Uэб = 5 B	—	100
Статический коэффициент передачи тока	h31Е		Uкэ = 2 B, Iэ= 150 мА	40	100
КТ961А
КТ961Б				63	160
КТ961В				100	250
Напряжение насыщения коллектор-эмиттер	Uкэ (нас)	В	Iк = 500 мA, Iб = 50 мA	—	0,5
Граничная частота коэф. передачи тока в схеме с общим эмиттером	fгр	мГц	Uкб = 10 B, Iэ= 30 мА, fгр= 100 мГц	50	—
Граничное напряжение	Uкэо гр	В	Iк = 20 мА, Iб = 0	80	—
КТ961А
КТ961Б				60	—
КТ961В				45	—

Значения предельно допустимых электрических режимов эксплуатации КТ961

Параметры	Обозначение	Единица измер.	Значение
Напряжение коллектор-база	Uкб max	В	100
КТ961А
КТ961Б			80
КТ961В			60
Напряжение коллектор-эмиттер (Rбэ=1кОм, Iк=1мА)	Uкэr max	В	100
КТ961А
КТ961Б			80
КТ961В			60
Напряжение коллектор-эмиттер  (Rбэ= )	Uкэо max	В	80
КТ961А
КТ961Б			60
КТ961В			45
Напряжение эмиттер-база	Uэб max	В	5
Постоянный ток коллектора	Iк max	А	1,5
Импульсный ток коллектора (tu10)	Iки max	А	2,0
Постоянный ток базы	Iб max	А	0,3
Рассеиваемая мощность коллектора с теплоотводом Рассеиваемая мощность коллектора без теплоотвода	Pк max	Вт	12,5 1,0
Температура перехода	Tj	C	150

Отзывы

Транзистор КТ961В

Срок доставки:

5 — 15 дней

Цена:

По запросу

Транзистор КТ961В n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в усилительных схемах и другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Обозначение технических условий

• аАО.336.358ТУ / 04

Особенности

• Диапазон рабочих температур:  — 45 до + 85 С

Корпусное исполнение

• пластмассовый корпус КТ-27 (ТО-126)

Назначение выводов

Вывод	Назначение
№1	Эмиттер
№2	Коллектор
№3	База

Основные электрические параметры КТ961 при Токр. среды = + 25 С

Параметры	Обозначение	Ед. изм.	Режимы измерения	Min	Max
Обратный ток коллектора	Iкбо	мкА	Uкб=60В	—	10
Обратный ток эмиттера	Iэбо	мкА	Uэб = 5 B	—	100
Статический коэффициент передачи тока	h31Е		Uкэ = 2 B, Iэ= 150 мА	40	100
КТ961А
КТ961Б				63	160
КТ961В				100	250
Напряжение насыщения коллектор-эмиттер	Uкэ (нас)	В	Iк = 500 мA, Iб = 50 мA	—	0,5
Граничная частота коэф. передачи тока в схеме с общим эмиттером	fгр	мГц	Uкб = 10 B, Iэ= 30 мА, fгр= 100 мГц	50	—
Граничное напряжение	Uкэо гр	В	Iк = 20 мА, Iб = 0	80	—
КТ961А
КТ961Б				60	—
КТ961В				45	—

Значения предельно допустимых электрических режимов эксплуатации КТ961

Параметры	Обозначение	Единица измер.	Значение
Напряжение коллектор-база	Uкб max	В	100
КТ961А
КТ961Б			80
КТ961В			60
Напряжение коллектор-эмиттер (Rбэ=1кОм, Iк=1мА)	Uкэr max	В	100
КТ961А
КТ961Б			80
КТ961В			60
Напряжение коллектор-эмиттер  (Rбэ= )	Uкэо max	В	80
КТ961А
КТ961Б			60
КТ961В			45
Напряжение эмиттер-база	Uэб max	В	5
Постоянный ток коллектора	Iк max	А	1,5
Импульсный ток коллектора (tu10)	Iки max	А	2,0
Постоянный ток базы	Iб max	А	0,3
Рассеиваемая мощность коллектора с теплоотводом Рассеиваемая мощность коллектора без теплоотвода	Pк max	Вт	12,5 1,0
Температура перехода	Tj	C	150
