Каковы основные параметры тиристора КУ101Г. Где применяется этот полупроводниковый прибор. Какие существуют аналоги КУ101Г. Как правильно выбрать и использовать тиристор КУ101Г в электронных схемах.
Основные характеристики тиристора КУ101Г
Тиристор КУ101Г относится к классу кремниевых управляемых полупроводниковых приборов. Основные параметры этого тиристора:
- Максимальное повторяющееся импульсное напряжение в закрытом состоянии: 80 В
- Максимальный повторяющийся импульсный ток в открытом состоянии: 1 А
- Средний ток в открытом состоянии: 0,075 А
- Отпирающий постоянный ток управления: ≤12 мА
- Время включения: 2 мкс
- Время выключения: 35 мкс
Важной особенностью КУ101Г является высокая скорость нарастания напряжения в закрытом состоянии — 100 В/мкс. Это позволяет использовать прибор в быстродействующих схемах коммутации.
Области применения тиристора КУ101Г
Благодаря своим характеристикам, тиристор КУ101Г находит применение в следующих областях:
- Импульсные источники питания
- Преобразователи напряжения
- Системы управления электродвигателями
- Регуляторы мощности
- Устройства защиты от перенапряжений
КУ101Г часто используется в бытовой технике, промышленной автоматике и телекоммуникационном оборудовании. Его способность быстро переключаться между открытым и закрытым состояниями делает его отличным выбором для схем с высокочастотной коммутацией.
Принцип работы тиристора КУ101Г
Как и другие тиристоры, КУ101Г имеет четырехслойную полупроводниковую структуру p-n-p-n типа. Основные электроды — анод и катод. Управляющий электрод позволяет контролировать момент открытия тиристора.
Принцип работы КУ101Г можно описать следующим образом:
- В закрытом состоянии тиристор не проводит ток
- При подаче управляющего импульса на затвор происходит лавинообразный процесс генерации носителей заряда
- Тиристор переходит в открытое состояние и начинает проводить ток
- Для выключения необходимо снизить ток через прибор ниже тока удержания
Быстрое переключение КУ101Г между состояниями обеспечивается малым временем включения и выключения.
Аналоги тиристора КУ101Г
При необходимости замены КУ101Г можно использовать следующие аналоги:
- 2N2323 — американский аналог с близкими характеристиками
- КУ101А — отечественный аналог на меньшее напряжение (50 В)
- КУ101Е — версия на большее напряжение (150 В)
- ТС122-25 — современный аналог с улучшенными параметрами
При выборе аналога следует обращать внимание на соответствие основных параметров: максимальное напряжение, ток, времена переключения. Также важно учитывать особенности конкретной схемы применения.
Особенности монтажа и эксплуатации КУ101Г
При работе с тиристором КУ101Г следует соблюдать ряд правил:
- Не превышать максимально допустимые значения напряжений и токов
- Обеспечить эффективный теплоотвод от корпуса прибора
- Защищать от воздействия статического электричества при монтаже
- Соблюдать полярность подключения выводов согласно маркировке
- Использовать схему снабберной цепи для защиты от перенапряжений
Правильный монтаж и эксплуатация позволят максимально реализовать возможности тиристора КУ101Г и продлить срок его службы.
Преимущества использования КУ101Г в электронных схемах
Тиристор КУ101Г обладает рядом преимуществ по сравнению с другими коммутирующими элементами:
- Высокая скорость переключения
- Малые потери в открытом состоянии
- Возможность управления большой мощностью малым сигналом
- Высокая помехоустойчивость
- Долгий срок службы за счет отсутствия механических частей
Эти качества делают КУ101Г отличным выбором для широкого спектра применений в силовой электронике и системах управления.
Типовые схемы включения тиристора КУ101Г
Рассмотрим несколько базовых схем с использованием тиристора КУ101Г:

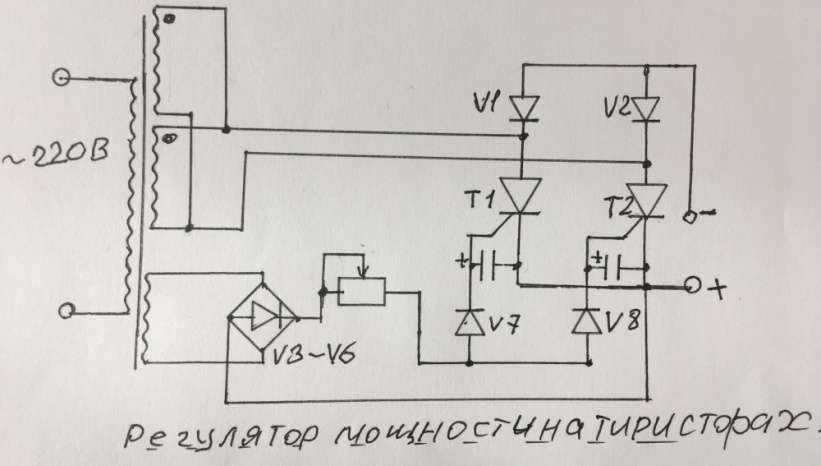

Однофазный регулятор мощности
В этой схеме КУ101Г используется для регулировки мощности нагрузки путем изменения угла открытия тиристора в каждом полупериоде сетевого напряжения. Управление осуществляется с помощью потенциометра.
Генератор импульсов
КУ101Г может применяться в схеме релаксационного генератора для получения коротких мощных импульсов. Частота импульсов определяется параметрами RC-цепи, а длительность — характеристиками тиристора.
Схема защиты от перенапряжений
Тиристор КУ101Г эффективно используется в качестве элемента защиты чувствительного оборудования от скачков напряжения в сети. При превышении порогового значения тиристор открывается, шунтируя нагрузку.
Эти схемы демонстрируют универсальность применения тиристора КУ101Г в различных электронных устройствах.
Сравнение КУ101Г с современными аналогами
Как тиристор КУ101Г соотносится с современными полупроводниковыми приборами? Рассмотрим основные отличия:
- Современные тиристоры имеют бóльшие предельные значения токов и напряжений
- Улучшены динамические характеристики — меньшие времена переключения
- Появились новые типы приборов — IGBT, МОП-транзисторы с изолированным затвором
- Снижены потери в открытом состоянии у новых поколений тиристоров
Однако КУ101Г по-прежнему находит применение в ряде устройств благодаря своей надежности и доступности. В некоторых случаях замена на современные аналоги может потребовать существенного изменения схемы.
Выбор оптимального тиристора для конкретной задачи
При выборе тиристора для конкретного применения следует учитывать несколько ключевых факторов:
- Максимальное рабочее напряжение в схеме
- Требуемый рабочий ток через прибор
- Частота коммутации в схеме
- Температурный режим работы
- Требования к быстродействию
Для задач с невысокими требованиями к мощности и быстродействию КУ101Г остается хорошим выбором. В случае необходимости коммутации больших токов или работы на высоких частотах следует рассмотреть более современные аналоги.
Тиристор КУ101 — DataSheet
Перейти к содержимому
Цоколевка тиристора КУ101
| Параметр | Обозначение | Маркировка | Значение | Ед. изм. |
| Аналоги | КУ101А | 2N2323 | ||
| КУ101Б | 2N2323 | |||
| КУ101Г | 2N2323 | |||
| КУ101Е | 2N2323 | |||
Повторяющееся импульсное напряжение — наибольшее мгновенное значение обратного напряжения, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения. | Uобр,п, U*обр,max | КУ101А | 10* | В |
| КУ101Б | 50* | |||
| КУ101Г | 80* | |||
| КУ101Е | 150* | |||
| Повторяющиеся импульсное напряжение в закрытом состоянии — наибольшее мгновенное значение напряжения в закрытом состоянии, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения. | Uзс,п, U*зс, max | КУ101А | 50* | В |
| КУ101Б | 50* | |||
| КУ101Г | 80* | |||
| КУ101Е | 150* | |||
Постоянный импульсный ток в открытом состоянии — наибольшее значение тока в открытом состоянии. | Iос, и | КУ101А | 1 | А |
| КУ101Б | ||||
| КУ101Г | 1 | |||
| КУ101Е | 1 | |||
| Cредний ток в открытом состоянии — среднее за период значение тока в открытом состоянии. | Iос, ср, I*ос, п | КУ101А | 0.075 | А |
| КУ101Б | 0.075 | |||
| КУ101Г | 0.075 | |||
| КУ101Е | 0.075 | |||
| Импульсное напряжение в открытом состоянии — наибольшее мгновенное значение напряжения в открытом состоянии, обусловленное импульсным током в открытом состоянии заданного значения | Uoc, и, U*oc | КУ101А | ≤2. 5* | В |
| КУ101Б | ≤2.5* | |||
| КУ101Г | ≤2.5* | |||
| КУ101Е | ≤2.5* | |||
| Неотпирающее постоянное напряжение управления — наибольшее постоянное напряжение на управляющем электроде, вызывающее переключение тринистора из закрытого состояния в открытое. | Uу, нот | КУ101А | — | В |
| КУ101Б | — | |||
| КУ101Г | — | |||
| КУ101Е | — | |||
| Повторяющийся импульсный ток в закрытом состоянии — импульсный ток в закрытом состоянии, обусловленный повторяющимся импульсным напряжением в закрытом состоянии. | Iзс, п, I*зс | КУ101А | ≤0. 15* | мА |
| КУ101Б | ≤0.15* | |||
| КУ101Г | ≤0.15* | |||
| КУ101Е | ≤0.15* | |||
| Повторяющийся импульсный обратный ток — обратный ток, обусловленный повторяющимся импульсным обратным напряжением | Iобр, п, I*обр | КУ101А | ≤0.15* | мА |
| КУ101Б | ≤0.15* | |||
| КУ101Г | ≤0.15* | |||
| КУ101Е | ≤0.15* | |||
| Отпирающий постоянный ток управления — наименьший постоянный ток управления, необходимый для включения тиристора (из закрытого состояния в открытое) | Iу, от, I*у, з, и | КУ101А | ≤12 | мА |
| КУ101Б | ≤12 | |||
| КУ101Г | ≤12 | |||
| КУ101Е | ≤12 | |||
| Постоянное отпирающее напряжение управления — напряжение между управляющим электродом и катодом тринистора, соответствующее отпирающему постоянному току управления | Uy, от, U*y, от, и | КУ101А | 1. 5…8 | В |
| КУ101Б | 1.5…8 | |||
| КУ101Г | 1.5…8 | |||
| КУ101Е | 1.5…8 | |||
| Скорость нарастания напряжения в закрытом состоянии | dUзc/dt | КУ101А | 100 | В/мкс |
| КУ101Б | 100 | |||
| КУ101Г | 100 | |||
| КУ101Е | 100 | |||
| Время включения тиристора — интервал времени, в течение которого тиристор включается отпирающим током управления или переключается из закрытого состояния в открытое импульсным отпирающим током. | t вкл | КУ101А | 2 | мкс |
| КУ101Б | 2 | |||
| КУ101Г | 2 | |||
| КУ101Е | 2 | |||
| Время выключения — наименьший интервал времени между моментом, когда основной ток тиристора после внешнего переключения основных цепей понизится до нуля, и моментом, в который определенное основное напряжение проходит через нулевое значение без переключения тиристора | tвыкл | КУ101А | 35 | мкс |
| КУ101Б | 35 | |||
| КУ101Г | 35 | |||
| КУ101Е | 35 |
Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров тиристоров.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Тиристор КУ101Г, параметры КУ101Г, цоколевка КУ101Г и аналоги тиристора КУ101Г
RadioLibs.ru
- Справочник
- Аудио и видео обзоры
- Объявления
- Главная /
- Тиристоры /
- Тиристор КУ101Г
| Максимальное постоянное обратное напряжение | 80* В |
| Максимальное постоянное напряжение в закрытом состоянии | 80* В |
| Максимальный повторяющийся импульсный ток в открытом состоянии | 1 А |
| Повторяющийся импульсный ток в открытом состоянии | 0,075 А |
| Напряжение в открытом состоянии | |
| Неотпирающее постоянное напряжение управления | - |
| Постоянный ток в закрытом состоянии | |
| Постоянный обратный ток | |
| Отпирающий постоянный ток управления | |
| Постоянное отпирающее напряжение управления |
1,5. . .8 В
|
| Скорость нарастания напряжения в закрытом состоянии | 100 В/мкс |
| Время включения | 2 мкс |
| Время выключения | 35 мкс |
