Что такое тиристор КУ221. Каковы его основные параметры и характеристики. Где применяется тиристор КУ221. Какие существуют схемы включения этого тиристора. Как правильно использовать КУ221 в электронных схемах.
Основные характеристики тиристора КУ221
Тиристор КУ221 представляет собой кремниевый диффузионный импульсный высокочастотный прибор структуры p-n-p-n. Основные характеристики этого тиристора:
- Максимальное импульсное напряжение в закрытом состоянии: 500-750 В (в зависимости от модификации)
- Максимальный импульсный ток в открытом состоянии: 100 А
- Максимальный средний ток в открытом состоянии: 3,2 А
- Время выключения: 10-20 мкс
- Критическая скорость нарастания напряжения в закрытом состоянии: 200-500 В/мкс
- Рабочая частота: до 30 кГц
КУ221 выпускается в металлостеклянном корпусе фланцевой конструкции с жесткими выводами. Масса прибора не превышает 7 грамм.
Применение тиристора КУ221
Тиристор КУ221 нашел широкое применение в следующих областях:

- Схемы строчной развертки цветных телевизоров
- Генераторы мощных импульсов
- Регуляторы мощности для нагрузок переменного тока
- Источники бесперебойного питания
- Сварочные аппараты
- Системы управления электродвигателями
Благодаря высокой надежности и устойчивости к перегрузкам, КУ221 часто используется в схемах, где требуется коммутация больших токов и напряжений.
Схемы включения тиристора КУ221
Рассмотрим несколько типовых схем включения тиристора КУ221:
1. Простейший регулятор мощности
В этой схеме тиристор КУ221 используется для регулировки мощности, подаваемой на нагрузку:
«`text AC 220V | R1 | |-\/\/\-| | | | D1 | |—|<|--| | | | C1 | |---||- | | | --| |-- | | VS1 | | | | T | | | | G | | | | | | | | | \ | | | |R2 \ | | | LOAD | \ | | | | \| | | --| |-- | | | | --------- VS1 - КУ221 R1 - 47 кОм R2 - 100 кОм (переменный) C1 - 0.1 мкФ D1 - 1N4007 ``` В данной схеме изменение сопротивления R2 позволяет регулировать угол открытия тиристора, тем самым изменяя мощность, подаваемую на нагрузку.2. Схема с встречно-параллельным включением
Для управления нагрузкой в течение обоих полупериодов сетевого напряжения используется схема с двумя встречно-параллельно включенными тиристорами:
«`text AC 220V | R1 | |-\/\/\-| | | | D1 | |—|<|--| | | | C1 | |---||- | | | --| VS1 |-- | | T | | | | G | | | | | | | | | \ | | | |R2 \ | | | LOAD | \ | | | | \| | | --| VS2 |-- | T | | G | | | | | --------- VS1, VS2 - КУ221 R1 - 47 кОм R2 - 100 кОм (переменный) C1 - 0.1 мкФ D1 - 1N4007 ```Эта схема позволяет более эффективно управлять мощностью, подаваемой на нагрузку, используя оба полупериода сетевого напряжения.
Особенности использования КУ221 в электронных схемах
При работе с тиристором КУ221 следует учитывать несколько важных моментов:

- Необходимо обеспечить достаточное охлаждение прибора, особенно при работе с большими токами.
- Следует соблюдать максимально допустимые значения напряжений и токов, указанные в документации.
- Важно учитывать критическую скорость нарастания напряжения в закрытом состоянии (dU/dt) и принимать меры для ее ограничения при необходимости.
- При работе на высоких частотах нужно принимать во внимание время выключения тиристора.
- Рекомендуется использовать снабберные цепи для защиты тиристора от перенапряжений.
Сравнение КУ221 с аналогами
Тиристор КУ221 имеет ряд преимуществ по сравнению с некоторыми аналогами:
- Высокая надежность и устойчивость к перегрузкам
- Хорошие частотные характеристики
- Относительно низкое падение напряжения в открытом состоянии
- Широкий диапазон рабочих температур
Однако у КУ221 есть и некоторые ограничения, например, относительно небольшой средний ток в открытом состоянии по сравнению с более мощными тиристорами.
Советы по выбору тиристора для конкретного применения
При выборе тиристора для конкретной задачи следует учитывать несколько ключевых параметров:

- Максимальное рабочее напряжение
- Максимальный импульсный и средний ток
- Время выключения
- Критическая скорость нарастания напряжения (dU/dt)
- Рабочая частота
- Тепловые характеристики
Для большинства применений в бытовой электронике и маломощном промышленном оборудовании тиристор КУ221 является хорошим выбором благодаря своей надежности и универсальности.
Перспективы развития тиристорных технологий
Несмотря на то, что тиристоры были изобретены достаточно давно, они продолжают развиваться и находить новые области применения. Современные тенденции в развитии тиристорных технологий включают:
- Увеличение рабочих частот
- Повышение максимальных рабочих напряжений и токов
- Улучшение тепловых характеристик
- Интеграция управляющей электроники непосредственно в корпус прибора
- Разработка новых типов тиристоров для специфических применений
Хотя в некоторых областях тиристоры вытесняются более современными полупроводниковыми приборами, такими как IGBT и MOSFET, они по-прежнему остаются незаменимыми в ряде применений, особенно связанных с коммутацией больших мощностей.

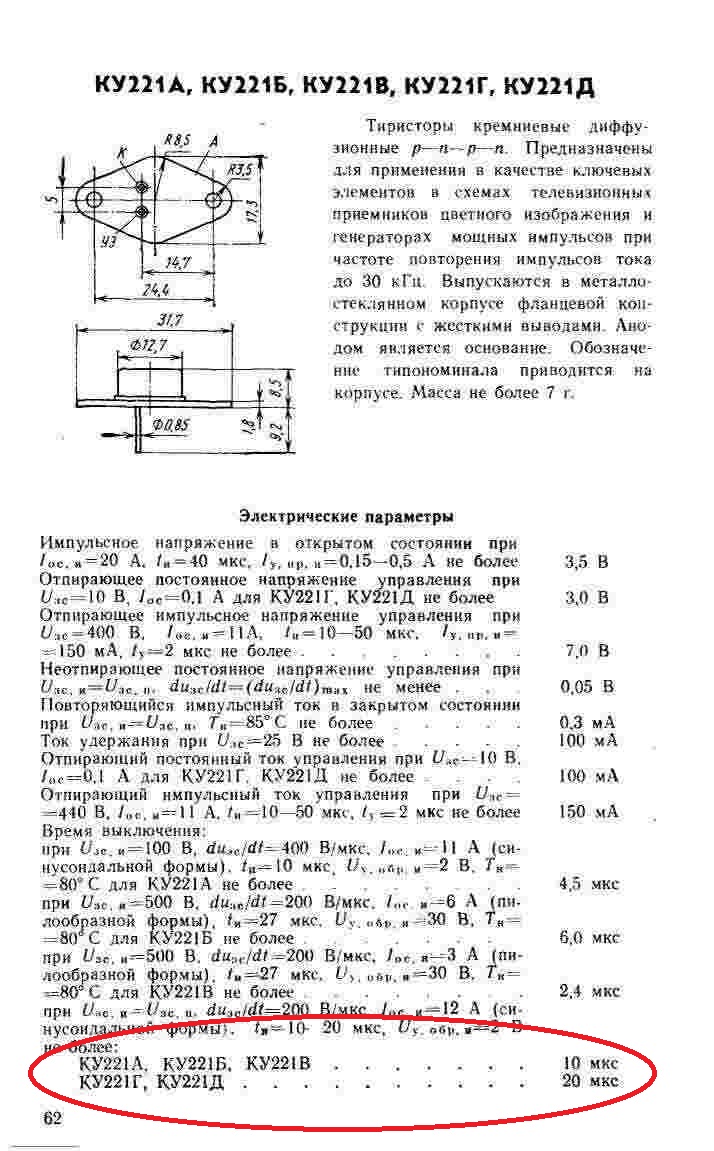

Тиристор КУ221 — DataSheet
Цоколевка тиристора КУ221Описание
Тиристоры кремниевые диффузионные р—n—р—n. Предназначались для применения в качестве ключевых элементов в схемах телевизионных приемников цветного изображения и генераторах мощных импульсов при частоте повторения импульсов тока до 30 кГц. Выпускаются в металлостеклянном корпусе фланцевой конструкции с жесткими выводами. Анодом является основание. Обозначение типономинала приводится на корпусе. Масса не более 7 г.
Указания по монтажу
Чистота обработки поверхности охладителя должна быть пе хуже 1,25. Время пайки выводов при температуре припоя до 250 °С не должно превышать 4 с. Пайка допускается на расстоянии от корпуса тиристора не ближе 4 мм.
Параметр | Обозначение | Маркировка | Значение | Ед.![]() |
Аналоги | КУ221В | 50-T520S1200 | ||
КУ221Г | 50-T520S1200 | |||
КУ221Д | 2N5756 | |||
Повторяющееся импульсное напряжение — наибольшее мгновенное значение обратного напряжения, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения. | Uобр,п, U*обр,max | КУ221А | 50 | В |
КУ221Б | 50 | |||
КУ221В | 50 | |||
КУ221Г | 50 | |||
КУ221Д | 50 | |||
Повторяющиеся импульсное напряжение в закрытом состоянии — наибольшее мгновенное значение напряжения в закрытом состоянии, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения.![]() | Uзс,п, U*зс, max | КУ221А | 700 | В |
КУ221Б | 750 | |||
КУ221В | 700 | |||
КУ221Г | 600 | |||
КУ221Д | 500 | |||
Постоянный импульсный ток в открытом состоянии — наибольшее значение тока в открытом состоянии. | Iос, и | КУ221А | 100 | А |
КУ221Б | ||||
КУ221В | 100 | |||
КУ221Г | 100 | |||
КУ221Д | 100 | |||
Cредний ток в открытом состоянии — среднее за период значение тока в открытом состоянии.![]() | Iос, ср, I*ос, п | КУ221А | 3.2 | А |
КУ221Б | 3.2 | |||
КУ221В | 3.2 | |||
КУ221Г | 3.2 | |||
КУ221Д | 3.2 | |||
Импульсное напряжение в открытом состоянии — наибольшее мгновенное значение напряжения в открытом состоянии, обусловленное импульсным током в открытом состоянии заданного значения | Uoc, и, U*oc | КУ221А | ≤3.5 | В |
КУ221Б | ≤3.5 | |||
КУ221В | ≤3.5 | |||
КУ221Г | ≤3.![]() | |||
КУ221Д | ≤3.5 | |||
Неотпирающее постоянное напряжение управления — наибольшее постоянное напряжение на управляющем электроде, вызывающее переключение тринистора из закрытого состояния в открытое. | Uу, нот | КУ221А | 10 | В |
КУ221Б | 30 | |||
КУ221В | 30 | |||
КУ221Г | 10 | |||
КУ221Д | 10 | |||
Повторяющийся импульсный ток в закрытом состоянии — импульсный ток в закрытом состоянии, обусловленный повторяющимся импульсным напряжением в закрытом состоянии. | Iзс, п, I*зс | КУ221А | ≤0.![]() | мА |
КУ221Б | ≤0.3 | |||
КУ221В | ≤0.3 | |||
КУ221Г | ≤0.3 | |||
КУ221Д | ≤0.3 | |||
Повторяющийся импульсный обратный ток — обратный ток, обусловленный повторяющимся импульсным обратным напряжением | Iобр, п, I*обр | КУ221А | — | мА |
КУ221Б | — | |||
КУ221В | — | |||
КУ221Г | — | |||
КУ221Д | — | |||
Отпирающий постоянный ток управления — наименьший постоянный ток управления, необходимый для включения тиристора (из закрытого состояния в открытое) | Iу, от, I*у, з, и | КУ221А | ≤150 | мА |
КУ221Б | ≤150 | |||
КУ221В | ≤150 | |||
КУ221Г | ≤150 | |||
КУ221Д | ≤150 | |||
Постоянное отпирающее напряжение управления — напряжение между управляющим электродом и катодом тринистора, соответствующее отпирающему постоянному току управления | Uy, от, U*y, от, и | КУ221А | ≤7* | В |
КУ221Б | ≤7* | |||
КУ221В | ≤7* | |||
КУ221Г | ≤7* | |||
КУ221Д | ≤7* | |||
Скорость нарастания напряжения в закрытом состоянии | dUзc/dt | КУ221А | 500 | В/мкс |
КУ221Б | 200 | |||
КУ221В | 200 | |||
КУ221Г | 200 | |||
КУ221Д | 200 | |||
Время включения тиристора — интервал времени, в течение которого тиристор включается отпирающим током управления или переключается из закрытого состояния в открытое импульсным отпирающим током.![]() | t вкл | КУ221А | — | мкс |
КУ221Б | — | |||
КУ221В | — | |||
КУ221Г | — | |||
КУ221Д | — | |||
Время выключения — наименьший интервал времени между моментом, когда основной ток тиристора после внешнего переключения основных цепей понизится до нуля, и моментом, в который определенное основное напряжение проходит через нулевое значение без переключения тиристора | tвыкл | КУ221А | ≤10 | мкс |
КУ221Б | ≤10 | |||
КУ221В | ≤10 | |||
КУ221Г | ≤20 | |||
КУ221Д | ≤20 |
Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров тиристоров.
Зависимость повторяющегося импульсного тока пилообразной формы и синусоидальной формы от частоты | Зависимость повторяющегося импульсного тока прямоугольной формы формы от частоты |
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются. Тиристоры КУ221А, КУ221Б, КУ221В, КУ221Г, КУ221Д кремниевые диффузионные p-n-p-n. Предназначены для применения в качестве ключевых элементов в схемах телевизионных приёмников цветного изображения и генераторах мощных импульсов при частоте повторения импульсов тока до 30 кГц. Выпускаются в металлостеклянном корпусе фланцевой конструкции с жёсткими выводами. Анодом является основание. Масса тиристора не более 7 гр. Чертёж тиристора КУ221А, КУ221Б, КУ221В, КУ221Г, КУ221ДЭлектрические параметры.
Предельные эксплуатационные данные.
Примечания: 1. 2. Для КУ221А допускается duз с/dt=700 В/мкс при условии приложения Uз с, и через 12 мкс после окончания импульса тока в открытом состоянии. 3. В режимах, отличных от телевизионных, duз с/dt не более 50 В/мкс при Rу=51 Ом. 4. Допускается уменьшение Iу, пр, и мин при Uу, от, и=7 В для КУ221А, КУ221Б, КУ221В и при Uу, от, и=3 В для КУ221Г, КУ221Д. 5. В режимах отличных от телевизионных, Iу, пр, и мин=1 А, Iпр.ср.макс=3 А. 6. На момент окончания импульса управления ток в открытом состоянии должен быть не менее 0,3 А, а для КУ221Г и КУ221Д (в телевизионном режиме) — не менее 0,15 А. Указания по монтажу. Чистота обработки поверхности охладителя должна быть не хуже 1,25. Время пайки выводов при температуре припоя до 250°С не должно превышать 4 с. Пайка допускается на расстоянии от корпуса тиристора не ближе 4 мм. |
тиристоры КУ221 (КУ 221) — РадиоСхема
Габариты, электрические параметры, характеристики, маркировка, цоколевка, распиновка…
Электрические параметры тиристоров КУ221
Тип прибора | Iобр.,п., Iобр., мА | Iу.,от., Iу,з,и, мА | Uу.,от, Uу,от,и, ВВ | dUзс/dt, В/мкс | tвкл, мкс | tвыкл, мкс |
КУ221А | — | <150 | <7* | 500 | — | <10 |
КУ221Б | — | <150 | <7* | 200 | — | <10 |
КУ221В | — | <150 | <7* | 200 | — | <10 |
КУ221Г | — | <150 | <7* | 200 | — | <20 |
КУ221Д | — | <150 | <7* | 200 | <20 |
Тип прибора | Uобр. | Uзс.,п, Uзс.,max, В | Iос.,и, А | Iос.,ср., Iос.,п., А | Uос.,и, Uос., В | Uу.,нот, В | Iзс.,п., Iзс., мА |
КУ221А | 50 | 700 | 100 | 3,2 | <3,5 | 10 | <0,3 |
КУ221Б | 50 | 750 | 100 | 3,2 | <3,5 | 30 | <0,3 |
КУ221В | 50 | 700 | 100 | 3,2 | <3,5 | 30 | <0,3 |
КУ221Г | 50 | 600 | 100 | 3,2 | <3,5 | 10 | <0,3 |
КУ221Д | 50 | 500 | 100 | 3,2 | <3,5 | 10 | <0,3 |
Цоколевка и все необходимые параметры и габариты КУ221
Тиристор КУ221А | Радиодетали в приборах
Тиристор КУ221А
Справочник содержания драгоценных металлов в радиодеталях основан на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Тиристоры могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ). Силовые тиристоры содержат чистое серебро в виде пластин.
Содержание драгоценных металлов в тиристоре: КУ221А
Золото: 0.0017
Серебро: 0
Платина: 0
МПГ: 0
По данным: Справочник по драгоценным металлам ПРИКАЗ №70
Принцип действия тиристора
Тиристор является силовым электронным не полностью управляемым ключом. Поэтому иногда в технической литературе его называют однооперационным тиристором, который может сигналом управления переводиться только в проводящее состояние, т. е. включаться. Для его выключения (при работе на постоянном токе) необходимо принимать специальные меры, обеспечивающие спадание прямого тока до нуля.
Тиристорный ключ может проводить ток только в одном направлении, а в закрытом состоянии способен выдержать как прямое, так и обратное напряжение.
Маркировка тиристора
Т 143 630 16 Т1 А3 УХЛ
1 2 3 4 5 6 7
1 Т – Тиристор; ТЛ – лавинный тиристор
2 Конструктивное исполнение
3 Средний ток в открытом состоянии; А
4 Класс по напряжению
5 Критическая скорость нарастания напряжения в закрытом состоянии
6 Группа по времени выключения
7 Климатическое исполнение
Маркировка быстродействующего тиристора
Т БИ 133 400 11 А2 В4 К4 УХЛ
1 2 3 4 5 6 7 8 9
1 Т – Тиристор
2 Б – быстродействующий; И – импульсный; Ч – частотный
3 Конструктивное исполнение
4 Средний ток в открытом состоянии; А
5 Класс по напряжению
6 Критическая скорость нарастания напряжения в закрытом состоянии
7 Группа по времени выключения
8 Группа по времени включения
9 Климатическое исполнение
Поделиться ссылкой:
Понравилось это:
Нравится Загрузка…
ПохожееТиристор КУ221А
Количество драгоценных металлов в тиристоре КУ221А согласно документации производителя. Справочник массы и наименований ценных металлов в советских тиристорах КУ221А.
Тиристор Тиристор количество содержания драгоценных металлов:
Золото: 0,0017 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Согласно данным: Из Перечней МЧС.
Справочник содержания ценных металлов из другого источника:
Тиристор — это полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или больше взаимодействующих выпрямляющих перехода. По функциональности их можно соотнести к электронным ключам. Но есть в тиристоре одна особенность, он не может перейти в закрытое состояние в отличие от обычного ключа. Поэтому обычно его можно найти под названием — не полностью управляемый ключ.
На рисунке представлен обычный вид тиристора. Состоит он из четырех чередующихся типов электро-проводимости областей полупроводника и имеет три вывода: анод, катод и управляющего электрод.
Анод — это контакт с внешним p-слоем, катод — с внешним n-слоем.
Виды тиристоров
Классификация тиристоров
В зависимости от количества выводов можно вывести классификацию тиристоров. По сути все очень просто: тиристор с двумя выводами называется динисторами (соответственно имеет только анод и катод). Тиристор с тремя и четырьмя выводами, называются триодными или тетродными. Также бывают тиристоры и с большим количеством чередующихся полупроводниковых областей. Одним из самых интересных является симметричный тиристор (симистор), который включается при любой полярности напряжения.
На рисунке представлен обычный вид тиристора. Состоит он из четырех чередующихся типов электро-проводимости областей полупроводника и имеет три вывода: анод, катод и управляющего электрод.
Анод — это контакт с внешним p-слоем, катод — с внешним n-слоем.
Схема работы тиристора
Принцип работы тиристоров
Обычно тиристор представляют в виде двух транзисторов, связанных между собой, каждый из которых работает в активном режиме.
В связи с таким рисунком можно назвать крайние области — эмиттерными, а центральный переход — коллекторным.
Общие параметры тиристоров
1. Напряжение включения — это минимальное анодное напряжение, при котором тиристор переходит во включенное состояние.
2. Прямое напряжение — это прямое падение напряжения при максимальном токе анода.
3. Обратное напряжение — это максимально допустимое напряжение на тиристоре в закрытом состоянии.
4. Максимально допустимый прямой ток — это максимальный ток в открытом состоянии.
5. Обратный ток — ток при максимальной обратном напряжении.
6. Максимальный ток управления электрода
7. Время задержки включения/выключения
8. Максимально допустимая рассеиваемая мощность
Заключение
Таким образом, в тиристоре существует положительная обратная связь по току — увеличение тока через один эмиттерный переход приводит к увеличению тока через другой эмиттерный переход.
Тиристор — не полностью управляющий ключ. То есть перейдя в открытое состояние, он остается в нем даже если прекращать подавать сигнал на управляющий переход, если подается ток выше некоторой величины, то есть ток удержания.
Есть информация о тиристоре КУ221А – высылайте ее нам, мы ее разместим на этом сайте посвященному утилизации, аффинажу и переработке драгоценных и ценных металлов.

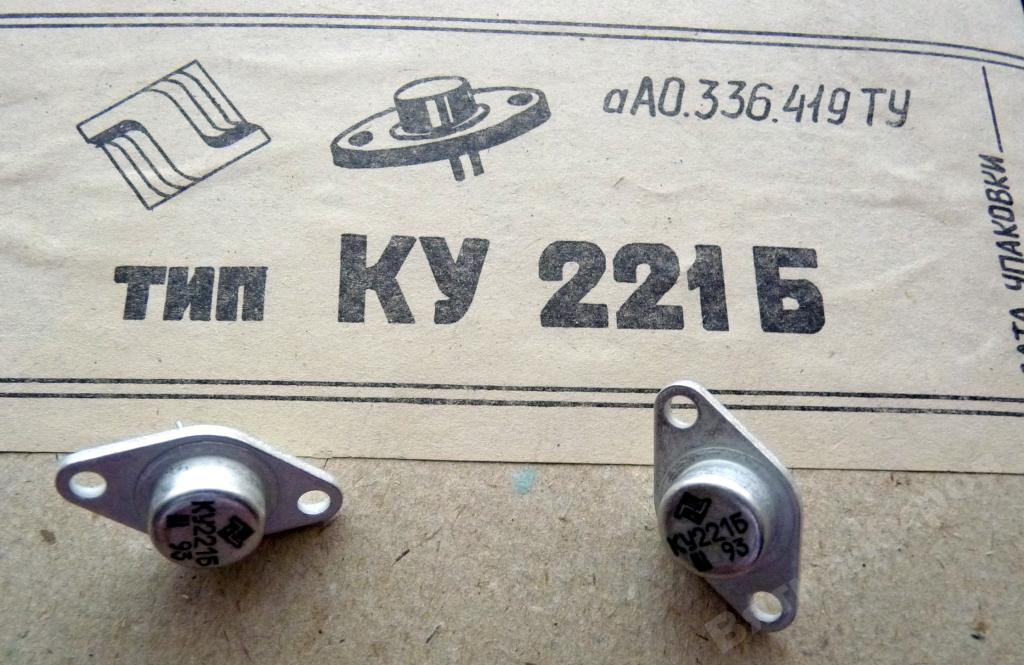

Фото тиристора КУ221А:
Предназначение прибора тиристора КУ221А.
Характеристики тиристора КУ221А:
Купить тиристор КУ221А или продать КУ221А (стоимость, купить, продать):
Отзыв о стабилитроне КУ221А вы можете в комментариях ниже:
Ку221 характеристики схемы включения — Яхт клуб Ост-Вест
Принципиальная схема фазового регулятора мощности для нагрузки с питанием от 220В, который выполнен с применением тиристоров КУ221. В цветных телевизорах УПИМЦТ отечественного производства, отрицательно знаменитых качеством узлов строчной развёртки, в модуле БР-13 применялись высоковольтные тринисторы серии КУ221 – по три тринистора в каждом телевизоре.
В настоящее время сохранившиеся экземпляры таких телевизоров интересуют разве что немногих коллекционеров, поэтому, дожившие до наших дней такие телевизоры можно невозбранно разбирать на запчасти.
Принципиальная схема
Принципиальная схема фазового регулятора мощности, предназначенного для управления лампой накаливания в настольном светильнике, показана на рис. 1. В силовом ключе устройства использованы две штуки тринисторов серии КУ221, включенных встречно-параллельно.
Тринисторы этой серии отличаются значительно более высокой надёжностью, чем популярные в прошлом веке отечественные тринисторы серий КУ201, КУ202 и симисторы серии КУ208 [1].
Рис. 1. Принципиальная схема фазового регулятора мощности на тиристорах КУ221.
Также, тринисторы серии КУ221 устойчивы к значительным кратковременным перегрузкам, например, легко переживают событие перегорания лампы накаливания, во время которого внутри колбы образуется дуговой разряд, в то время, когда большинство импортных мощных симисторов в корпусе ТО-220, при этих обстоятельствах получают пробой кристалла.
Напряжение сети переменного тока 230 В поступает на силовой ключ через замкнутые контакты выключателя питания SA1, плавкий предохранитель FU1 и двухобмоточный дроссель L1. Фильтр C1L1C2 уменьшает уровень помех, как поступающих от работающего фазового регулятора в сеть питания, так и в обратную сторону. На тринисторы серии КУ221 допускается подача обратного напряжения не более 50 В, поэтому они включены через диоды VD5, VD6, которые защищают тринисторы от обратного напряжения.
К управляющим выводам мощных тринисторов через токоограничительный резистор R1 подключен мостовой диодный выпрямитель VD1 – VD4. Выпрямленное сетевое напряжение через резистор R6 поступает на узел управления, выполненный на аналоге однопереходного транзистора VТ3, VТ4.
Когда напряжение на выводе базы VТ4 станет больше -0,6 В относительно вывода эмиттера этого транзистора, VТ3, VТ4 лавинообразно откроются, конденсатор С3 быстро разрядится через открытые переходы этих транзисторов, токоограничительный резистор R5 и эмиттерный переход транзистора VТ1. Высоковольтные транзисторы VТ1, VТ2 включены как аналог чувствительного маломощного тринистора, в момент разряда СЗ лавинообразно открываются, ток через управляющие электроды мощных тринисторов VS1, VS2 увеличивается.
В зависимости от направления полуволны сетевого напряжения переменного тока открывается, или тринистор VS1, или VS2. На подключенную нагрузку – лампу накаливания EL1 через помехоподавляющий фильтр L2C4 поступает напряжение питания. Уровень поступающей на нагрузку мощности регулируют переменным резистором R11, чем меньше установленное сопротивление этого резистора, тем большая мощность подаётся в нагрузку. Фазовую задержку открывания симисторов обеспечивает конденсатор СЗ. Последовательно включенные светодиод HL1 и стабилитрон ограничивают рост напряжения на элементах регулировочного узла.
Этот регулятор рассчитан на управление подключенной нагрузкой, потребляющей мощность до 250 Вт. Следует отметить, что большинство светильников – настольных ламп, даже изготовленных в цельнометаллическом корпусе, рассчитаны на эксплуатацию с лампой накаливания мощностью не более 60 Вт. Плавкий предохранитель FU1 установлен на относительно большой ток с целью сохранить свою целостность в момент перегорания лампы накаливания.
Детали и конструкция
Большинство деталей устройства установлены на полукруглой монтажной плате, размеры и форма которой подогнаны под установку в металлическом корпусе основания диаметром 165 мм отечественной настольной лампы модели ННБ37-60-018 УХЛ4, изготовленной по ГОСТ 8607-82.
Для изоляции токоведущих элементов конструкции от корпуса светильника используется плотная стеклоткань, приклеенная двусторонней монтажной липкой лентой и клеем «БФ».
Рис. 2. Цоколевка транзисторов КТ502, КТ503 и тиристора КУ221.
Переменный резистор применён типа СПЗ-35, можно заменить, например, на СПЗ-30а, СП-1, СПЗ-12, СПЗ-4, СПЗ-33-32 или аналогичный. На ось переменного резистора должна быть надета регулировочная ручка из изоляционного материала. Остальные резисторы типов РПМ, МЯТ, С1-4, С1-14, С2-14, С2-33 или аналоги.
Конденсатор С1 керамический типа К15-5, вместо такого конденсатора можно установить любой керамический или плёночный на рабочее напряжение постоянного тока не менее 630 В или переменного не менее 275 В, например, К73-17, К73-24, К73-39. Такими же конденсаторами можно заменить С2 и С4. Конденсатор СЗ плёночный малогабаритный.
Вместо диодов GUR460 можно установить FR304 – FR307, FR604G – FR607G, PR3004 -PR3007, SRP300J, 1 N5404 – 1N5408, КД257Б – КД257Д, КД202М, 2Т202Т.
Диоды 1N4007 заменимы на 1N4005, 1N4006, UF4005- UF4007, RU3AM, 1N4936GP, 1N4937GP, FR155 – FR157, КД209Б, КД221В, КД243Г, КД247Д. Вместо светодиода АЛ316А красного цвета свечения подойдёт любой из серий АЛ341, КИПД21, КИПД40, L-1503, RL52, RL54, DB5-436. Для светодиода в основании светильника просверлено дополнительное отверстие.
Вместо стабилитрона Д814Д подойдёт любой из Д814Д1, КС213Ж, 1N4743A, 1N4743A,BZV55C-12,BZV55C-13, TZMC-13. Вместо транзистора KF13001 подойдёт MJE13001, MJE13002, MJE13003, MJE340, BF420, BF393, М PSA-42, 2N6517.
Транзистор BF421 заменим на BF493, MJE350, 2N6520, 2SA1625, 2SA1700, MPSA-44. Вместо транзистора КТ503Б подойдёт любой из серий КТ503, КТ3117, КТ6111, КТ6113, КТ645, SS8050, 2SC2116, 2SD261, SS8050, SS9013. Транзистор КТ502Е, можно заменить любым из КТ502, КТ209, КТ6112, КТ6115, КТ639, SS8550, SS9012, 2SA643, 2SA1048, 2SA1150, 2SA1378.
Учитывайте, что транзисторы даже одного типа, но разных изготовителей, могут иметь отличия в цоколёвке выводов. Тринисторы КУ221 работают без дополнительного металлического теплоотвода, можно устанавливать в паре тринисторы с разными буквенными индексами. Цоколёвка выводов применённых транзисторов и тринисторов показана на рис. 2.
Выключатель SA1 установлен клавишный на шнуре питания светильника. Двухобмоточный дроссель L1 применён готовый от компьютерного БП, выполненный на Ш-образном ферритовом сердечнике.
Подойдёт любой аналогичный с общим сопротивлением обмоток до 2 Ом, индуктивность, чем больше, тем лучше. Дроссель L2 самодельный, намотан на двух ферритовых стержнях 400НН диаметром 8 мм, длиной по 40 мм. На каждом стержне намотано по 60 витков обмоточного провода диаметром 0,39 мм, намотка виток к витку поверх двусторонней липкой бумажной ленты.
Катушки дросселя располагают параллельно одна другой так, чтобы их магнитный поток был замкнутым. Дроссели и конденсаторы LC фильтров обёрнуты стеклотканью и приклеены к внутренней стороне основания корпуса светильника.
Налаживание
Изготовленное из исправных деталей устройство начинает работать сразу. При желании, подбором конденсатора СЗ можно установить минимальную устанавливаемую яркость свечения лампы накаливания.
Этот фазовый регулятор мощности можно также применить для регулировки рабочей температуры электропаяльников, для регулировки оборотов маломощных коллекторных электродвигателей, рассчитанных на подключение к сети переменного тока 230 В. Минимальная мощность подключаемой нагрузки может быть 8 Вт.
Бутов А.Л. РК-2016-05.
- Бутов А.Л. Фазовый регулятор мощности на некондиционных симисторах. – РК-2010-07.
- Бутов А.Л. Сенсорный регулятор мощности. -РК-2001-04.
- Бутов А.Л. Фазовый регулятор мощности на сильноточных тринисторах.
– РК-2003-02.
- Бутов А.Л. Регулятор яркости для сети с нестабильным напряжением. – РК-2010- 08.
Тиристоры кремниевые, диффузионные, структуры p-n-p-n, триодные, незапираемые, импульсные, высокочастотные. Предназначены для применения в телевизионных приемниках цветного изображения при частоте до 30 кГц. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип тиристора приводится на корпусе.
Масса тиристора не более 7 г.
Электрические параметры
Импульсное напряжение в открытом состоянии при Iос.и=20 А, tи=40. 60 мкс, Iу.пр.и=0,15. 1 А, tу=10. 100 мкс и f≤200 Гц, не более | 3,5 В |
Отпирающее импульсное напряжение управления при Uзс=440 В, Iос.и=11 А, tи=10. 50 мкс, tу=2 мкс и f≤200 Гц, не более: | |
2У221А—2У221В | 5 В |
КУ221А—КУ221Д | 7 В |
Постоянный ток в закрытом состоянии, не более: | |
при Тк=+25°С: | |
2У221А, 2У221Б при Uзс=800 В | 0,2 мА |
2У221В при Uзс=600 В | 0,2 мА |
при Тк=+85°С: | |
2У221А, 2У221Б при 800 В | 0,3 мА |
2У221В при Uзс=600 В | 0,3 мА |
Импульсный ток в закрытом состоянии при Uзс.![]() | 0,3 мА |
Отпирающий импульсный ток управления при Uзс.и=440 В, Iос.и=11 А, tи=10. 50 мкс, tу=2 и f≤200 Гц, не более: | |
2У221А—2У221В | 100 мА |
КУ221А—КУ221Д | 150 мА |
Время выключения при Iос.и=12 А, tи=11 мкс, f=16 кГц и Тк=+85°С, не более: | |
2У221Б при Uзс=360 В, dUзс/di=200 В/мкс, Iу.и.обр=20 В и tу=15 мкс | 4 мкс |
2У221А при Uзс=440 В, dUзс/dt=500 В/мкс, Uу.и.обр=2 В и tу=40 мкс | 6 мкс |
2У221В при Uзс=440 В, dUзс/dt=500 В/мкс, Uу.и.обр=2 В и tу=40 мкс | 15 мкс |
Время выключения, не более: | |
КУ221А при Uзс=100 В, dUзс/dt=400 В/мкс, Uу.![]() | 4,5 мкс |
КУ221Б при Uзс=500 В, dUзс/dt=200 В/мкс, Uу.и.обр=30 В, Iос.и=6 А**, tи=27 мкс и Тк=+80°С | 2,4 мкс |
КУ221В при Uзс=500 В, dUзс/dt=200 В/мкс, Uу.и.обр=30 В, Iос,в=3 А**, tи=27 мкс и Тк=+80°С | 2,4 мкс |
КУ221А, КУ221Б, КУ221В при Uзс=Uзс.и.макс dUзс/dt=200 В/мкс, Uу.и.макс=2 В, Iос.и=12 А*, tи=10. 20 мкс и Тк=+110°С | 10 мкс |
КУ221Г, КУ221Д при Uзс=Uзс.и.макс, dUзс/dt=200 В/мкс, Uу.и.обр=2 В, Iос.и=12 А*, tи=10. 20 мкс и Тк=+110°С | 20 мкс |
КУ221А—КУ221Д при Uзс=Uзс.и.макс, dUзс/dt=50 В/мкс, Rу=51 Ом, Iос.и=80 А*** tи=10 мкс | 30 мкс |
- * Ток синусоидальной формы.
- ** Ток пилообразной формы.
- *** Ток прямоугольной формы.
Предельные эксплуатационные данные
Импульсное напряжение в закрытом состоянии: | |
2У221А, 2У221Б | 800 В |
2У221В, КУ221Г | 600 В |
КУ221А, КУ221В | 700 В |
КУ221Б | 750 В |
КУ221Д | 500 В |
Постоянное напряжение в закрытом состоянии: | |
2У221А, 2У221Б | 500 В |
2У221В | 400 В |
КУ221А—КУ221Д | 300 В |
Импульсное обратное напряжение | 50 В |
Минимальное напряжение в закрытом состоянии | 10 В |
Обратное импульсное напряжение управления: | |
2У221А, 2У221В, КУ221А, КУ221Г, КУ221Д | 10 В |
2У221Б, КУ221Б, КУ221В | 30 В |
Неповторяющееся импульсное напряжение в закрытом состоянии: | |
КУ221А, КУ221В | 750 В |
КУ221Б | 800 В |
КУ221Г | 700 В |
КУ221Д | 600 В |
Импульсный ток в открытом состоянии: | |
пилообразная форма импульсов тока при tи=27 мкс и f=16 кГц для 2У221А—2У221В, КУ221А—КУ221В | 8 А |
синусоидальная форма импульсов тока при tи=13 мкс и f=16 кГц для 2У221А—2У221В, КУ221А—КУ221В | 15 А |
синусоидальная форма импульсов тока при tи=50 мкс и f=50 Гц | 100 А |
прямоугольная форма импульсов тока при tи2 мкс, dUзс/dt≥100 А/мкс и f=20 кГц для 2У221А—2У221В | 15 А |
экспоненциальная форма импульсов тока при tи=1,5 мс, tир=80 мкс и f=3 Гц для КУ221А—КУ221Д | 70 А |
Средний ток в открытом состоянии в однофазной однополупериодной схеме с активной нагрузкой и синусоидальной форме тока при f=50 Гц и β=180° | 3,2 А |
Скорость нарастания напряжения в закрытом состоянии: | |
2У221А | 700 В/мкс |
КУ221А | 500 В/мкс |
2У221Б, 2У221В, КУ221Б—КУ221Д | 200 В/мкс |
Скорость нарастания тока в открытом состоянии при Iу.![]() | |
2У221А—2У221В | 1300 А/мкс |
КУ221А, КУ221В | 1150 А/мкс |
КУ221Б | 1250 А/мкс |
КУ221Г | 1050 А/мкс |
КУ221Д | 900 А/мкс |
Прямой импульсный ток управления | 2 А |
Минимальный импульсный ток управления: | |
2У221А—2У221В, КУ221А—КУ221В | 0,15 А |
КУ221Г, КУ221Д | 0,1 А |
Максимальная длительность импульса прямого тока управления | 30 мкс |
Минимальная длительность импульса прямого тока управления: | |
2У221А—2У221В | 0,5 мкс |
КУ221А—КУ221Д | 2 мкс |
Температура окружающей среды: | |
2У221А—2У221В | —60°С.![]() |
КУ221А—КУ221Д | —40°С. Тк=+85°С |
Изгибы и скручивание выводов не допускаются.
Пайка выводов допускается не ближе 4 мм от корпуса при температуре паяльника не свыше +250°С в течение 4 с.
Пайка к корпусу тиристора запрещается.
При необходимости изоляции тиристора от корпуса (шасси) между шасси и тиристором прокладывают слюдяной или пленочный изолятор. При этом на изолятор с двух сторон рекомендуется наносить слой теплопроводящей пасты КПТ-8.
Зависимость допустимого импульсного тока в открытом состоянии от температуры корпуса
Зависимости допустимого импульсного тока в открытом состоянии от длительности импульса
Зависимости допустимого импульсного тока в открытом состоянии от длительности импульса
Зависимости допустимого импульсного тока в открытом состоянии от длительности импульса
Зависимости допустимой частоты следования импульсов тока от длительности импульса
Зависимости допустимой частоты следования импульсов тока от длительности -импульса
Зависимость скорости нарастания тока в открытом состоянии от импульсного напряжения в закрытом состоянии
Зависимость времени выключения от импульсного напряжения в закрытом состоянии
Зависимость допустимой частоты следования импульсов тока от температуры корпуса
Зависимость времени выключения от импульсного тока в открытом состоянии
Зависимость времени выключения от импульсного напряжения управления
© 2019 Полупроводниковые приборы: Диоды, Тиристоры, Оптоэлектронные приборы
Показать оптовые цены
КУ221Б Тиристоры кремниевые, диффузионные, структуры p-n-p-n, триодные, незапираемые, импульсн, высокочастТиристоры кремниевые КУ221Б, диффузионные, структуры p-n-p-n, триодные, незапираемые, импульсные, высокочастотные.
Предназначены для применения в телевизионных приемниках цветного изображения при частоте до 30 кГц.
Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип тиристора приводится на корпусе.
Масса тиристора не более 7 г.
Основные технические параметры тиристора КУ221Б:
• Повторяющееся импульсное напряжение: 50 В;
• Повторяющееся импульсное напряжение в закрытом состоянии: 750 В;
• Максимальный повторяющийся импульсный ток в открытом состоянии: 100 А;
• Средний импульсный ток в открытом состоянии: 3,2 А;
• Импульсное напряжение в открытом состоянии: не более 3,5 В;
• Неотпирающее постоянное напряжение управления: 30 В;
• Повторяющийся импульсный ток в закрытом состоянии: не более 0,3 мА;
• Отпирающий постоянный ток управления: не более 150 мА;
• Импульсное отпирающее напряжение управления: не более 7 В;
• Скорость нарастания напряжения в закрытом состоянии: 200 В/мкс;
• Время выключения: не более 10 мкс;
• Рабочий интервал температуры окружающей среды: -60. +125 °С
Технические характеристики тиристоров
2У221А, 2У221Б, 2У221В, КУ221А, КУ221Б, КУ221В, КУ221Г, КУ221Д:
Наименование тиристора | Максимально допустимые значения параметров при Тп=max | Значения параметров при Тп=25°С | TС MAX | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IОС.СР | IОС.П | UЗС.П | UОБР.П | PОС. СР | (duзс/dt)max | UОС.И | IУ.ОТ | UУ.ОТ | tВКЛ | tВЫКЛ | IЗС.П | IОБР.П | ||
А | А | В | В | Вт | В/мкс | В | мА | В | мкс | мкс | мА | мА | °С | |
2У221А | 3,2 | 100 | 800 | 50 | – | 700 | 3,5 | 100 | 5 | – | 6 | 0,3 | – | 85 |
2У221Б | 3,2 | 100 | 800 | 50 | – | 200 | 3,5 | 100 | 5 | – | 4 | 0,3 | – | 85 |
2У221В | 3,2 | 100 | 700 | 50 | – | 200 | 3,5 | 100 | 5 | – | 15 | 0,3 | – | 85 |
КУ221А | 3,2 | 100 | 700 | 50 | – | 500 | 3,5 | 100 | 3 | – | 4,5 | 0,3 | – | 85 |
КУ221Б | 3,2 | 100 | 750 | 50 | – | 200 | 3,5 | 100 | 3 | – | 6 | 0,3 | – | 85 |
КУ221В | 3,2 | 100 | 700 | 50 | – | 200 | 3,5 | 100 | 3 | – | 2,4 | 0,3 | – | 85 |
КУ221Г | 3,2 | 100 | 600 | 50 | – | 200 | 3,5 | 100 | 3 | – | – | 0,3 | – | 85 |
КУ221Д | 3,2 | 100 | 500 | 50 | – | 200 | 3,5 | 100 | 3 | – | – | 0,3 | – | 85 |
Условные обозначения электрических параметров тиристоров:
• IОС. СР. – Средний ток в открытом состоянии.
• IОС. П. – Повторяющийся импульсный ток в открытом состоянии.
• UЗС. – Постоянное напряжение в закрытом состоянии.
• UЗС. П. – Повторяющееся импульсное напряжение в закрытом состоянии.
• UОБР. – Постоянное обратное напряжение.
• UОБР. П. – Повторяющееся импульсное обратное напряжение.
• PОС. СР. – Средняя рассеиваемая мощность в открытом состоянии.
• (dUзс/dt) max – Максимальная скорость нарастания напряжения в закрытом состоянии.
• UОС. – Постоянное напряжение в открытом состоянии.
• UОС. И. – Импульсное напряжение в открытом состоянии.
• IУ. ОТ. – Отпирающий постоянный ток управления.
• IУ. ОТ. И. – Отпирающий импульсный ток управления.
• UУ. ОТ. – Отпирающее постоянное напряжение управления.
• UУ. ОТ. И. – Отпирающее импульсное напряжение управления.
• tВКЛ – Время включения тиристора.
• tВЫКЛ – Время выключения тиристора.
• IЗС. – Постоянный ток в закрытом состоянии.
• IЗС. П. – Повторяющийся импульсный ток в закрытом состоянии.
• IОБР. – Постоянный обратный ток.
• IОБР. П. – Повторяющийся импульсный обратный ток.
• TС. MAX – Максимальная температура окружающей среды.
Схема фазового регулятора мощности для нагрузки 220В (КУ221Г)
Принципиальная схема фазового регулятора мощности для нагрузки с питанием от 220В, который выполнен с применением тиристоров КУ221. В цветных телевизорах УПИМЦТ отечественного производства, отрицательно знаменитых качеством узлов строчной развёртки, в модуле БР-13 применялись высоковольтные тринисторы серии КУ221 — по три тринистора в каждом телевизоре.
В настоящее время сохранившиеся экземпляры таких телевизоров интересуют разве что немногих коллекционеров, поэтому, дожившие до наших дней такие телевизоры можно невозбранно разбирать на запчасти.
Принципиальная схема
Принципиальная схема фазового регулятора мощности, предназначенного для управления лампой накаливания в настольном светильнике, показана на рис. 1. В силовом ключе устройства использованы две штуки тринисторов серии КУ221, включенных встречно-параллельно.
Тринисторы этой серии отличаются значительно более высокой надёжностью, чем популярные в прошлом веке отечественные тринисторы серий КУ201, КУ202 и симисторы серии КУ208 [1].
Рис. 1. Принципиальная схема фазового регулятора мощности на тиристорах КУ221.
Также, тринисторы серии КУ221 устойчивы к значительным кратковременным перегрузкам, например, легко переживают событие перегорания лампы накаливания, во время которого внутри колбы образуется дуговой разряд, в то время, когда большинство импортных мощных симисторов в корпусе ТО-220, при этих обстоятельствах получают пробой кристалла.
Напряжение сети переменного тока 230 В поступает на силовой ключ через замкнутые контакты выключателя питания SA1, плавкий предохранитель FU1 и двухобмоточный дроссель L1. Фильтр C1L1C2 уменьшает уровень помех, как поступающих от работающего фазового регулятора в сеть питания, так и в обратную сторону. На тринисторы серии КУ221 допускается подача обратного напряжения не более 50 В, поэтому они включены через диоды VD5, VD6, которые защищают тринисторы от обратного напряжения.
К управляющим выводам мощных тринисторов через токоограничительный резистор R1 подключен мостовой диодный выпрямитель VD1 — VD4. Выпрямленное сетевое напряжение через резистор R6 поступает на узел управления, выполненный на аналоге однопереходного транзистора VТ3, VТ4.
Когда напряжение на выводе базы VТ4 станет больше -0,6 В относительно вывода эмиттера этого транзистора, VТ3, VТ4 лавинообразно откроются, конденсатор С3 быстро разрядится через открытые переходы этих транзисторов, токоограничительный резистор R5 и эмиттерный переход транзистора VТ1. Высоковольтные транзисторы VТ1, VТ2 включены как аналог чувствительного маломощного тринистора, в момент разряда C3 лавинообразно открываются, ток через управляющие электроды мощных тринисторов VS1, VS2 увеличивается.
В зависимости от направления полуволны сетевого напряжения переменного тока открывается, или тринистор VS1, или VS2. На подключенную нагрузку — лампу накаливания EL1 через помехоподавляющий фильтр L2C4 поступает напряжение питания. Уровень поступающей на нагрузку мощности регулируют переменным резистором R11, чем меньше установленное сопротивление этого резистора, тем большая мощность подаётся в нагрузку. Фазовую задержку открывания симисторов обеспечивает конденсатор C3. Последовательно включенные светодиод HL1 и стабилитрон ограничивают рост напряжения на элементах регулировочного узла.
Этот регулятор рассчитан на управление подключенной нагрузкой, потребляющей мощность до 250 Вт. Следует отметить, что большинство светильников — настольных ламп, даже изготовленных в цельнометаллическом корпусе, рассчитаны на эксплуатацию с лампой накаливания мощностью не более 60 Вт. Плавкий предохранитель FU1 установлен на относительно большой ток с целью сохранить свою целостность в момент перегорания лампы накаливания.
Детали и конструкция
Большинство деталей устройства установлены на полукруглой монтажной плате, размеры и форма которой подогнаны под установку в металлическом корпусе основания диаметром 165 мм отечественной настольной лампы модели ННБ37-60-018 УХЛ4, изготовленной по ГОСТ 8607-82.
Для изоляции токоведущих элементов конструкции от корпуса светильника используется плотная стеклоткань, приклеенная двусторонней монтажной липкой лентой и клеем «БФ».
Рис. 2. Цоколевка транзисторов КТ502, КТ503 и тиристора КУ221.
Переменный резистор применён типа СПЗ-35, можно заменить, например, на СПЗ-30а, СП-1, СПЗ-12, СПЗ-4, СПЗ-33-32 или аналогичный. На ось переменного резистора должна быть надета регулировочная ручка из изоляционного материала. Остальные резисторы типов РПМ, МЯТ, С1-4, С1-14, С2-14, С2-33 или аналоги.
Конденсатор С1 керамический типа К15-5, вместо такого конденсатора можно установить любой керамический или плёночный на рабочее напряжение постоянного тока не менее 630 В или переменного не менее 275 В, например, К73-17, К73-24, К73-39. Такими же конденсаторами можно заменить С2 и С4. Конденсатор C3 плёночный малогабаритный.
Вместо диодов GUR460 можно установить FR304 — FR307, FR604G — FR607G, PR3004 -PR3007, SRP300J, 1 N5404 — 1N5408, КД257Б — КД257Д, КД202М, 2Т202Т.
Диоды 1N4007 заменимы на 1N4005, 1N4006, UF4005- UF4007, RU3AM, 1N4936GP, 1N4937GP, FR155 — FR157, КД209Б, КД221В, КД243Г, КД247Д. Вместо светодиода АЛ316А красного цвета свечения подойдёт любой из серий АЛ341, КИПД21, КИПД40, L-1503, RL52, RL54, DB5-436. Для светодиода в основании светильника просверлено дополнительное отверстие.
Вместо стабилитрона Д814Д подойдёт любой из Д814Д1, КС213Ж, 1N4743A, 1N4743A,BZV55C-12,BZV55C-13, TZMC-13. Вместо транзистора KF13001 подойдёт MJE13001, MJE13002, MJE13003, MJE340, BF420, BF393, М PSA-42, 2N6517.
Транзистор BF421 заменим на BF493, MJE350, 2N6520, 2SA1625, 2SA1700, MPSA-44. Вместо транзистора КТ503Б подойдёт любой из серий КТ503, КТ3117, КТ6111, КТ6113, КТ645, SS8050, 2SC2116, 2SD261, SS8050, SS9013. Транзистор КТ502Е, можно заменить любым из КТ502, КТ209, КТ6112, КТ6115, КТ639, SS8550, SS9012, 2SA643, 2SA1048, 2SA1150, 2SA1378.
Учитывайте, что транзисторы даже одного типа, но разных изготовителей, могут иметь отличия в цоколёвке выводов. Тринисторы КУ221 работают без дополнительного металлического теплоотвода, можно устанавливать в паре тринисторы с разными буквенными индексами. Цоколёвка выводов применённых транзисторов и тринисторов показана на рис. 2.
Выключатель SA1 установлен клавишный на шнуре питания светильника. Двухобмоточный дроссель L1 применён готовый от компьютерного БП, выполненный на Ш-образном ферритовом сердечнике.
Подойдёт любой аналогичный с общим сопротивлением обмоток до 2 Ом, индуктивность, чем больше, тем лучше. Дроссель L2 самодельный, намотан на двух ферритовых стержнях 400НН диаметром 8 мм, длиной по 40 мм. На каждом стержне намотано по 60 витков обмоточного провода диаметром 0,39 мм, намотка виток к витку поверх двусторонней липкой бумажной ленты.
Катушки дросселя располагают параллельно одна другой так, чтобы их магнитный поток был замкнутым. Дроссели и конденсаторы LC фильтров обёрнуты стеклотканью и приклеены к внутренней стороне основания корпуса светильника.
Налаживание
Изготовленное из исправных деталей устройство начинает работать сразу. При желании, подбором конденсатора C3 можно установить минимальную устанавливаемую яркость свечения лампы накаливания.
Этот фазовый регулятор мощности можно также применить для регулировки рабочей температуры электропаяльников, для регулировки оборотов маломощных коллекторных электродвигателей, рассчитанных на подключение к сети переменного тока 230 В. Минимальная мощность подключаемой нагрузки может быть 8 Вт.
Бутов А.Л. РК-2016-05.
Литература:
- Бутов А.Л. Фазовый регулятор мощности на некондиционных симисторах. — РК-2010-07.
- Бутов А.Л. Сенсорный регулятор мощности. -РК-2001-04.
- Бутов А.Л. Фазовый регулятор мощности на сильноточных тринисторах. — РК-2003-02.
- Бутов А.Л. Регулятор яркости для сети с нестабильным напряжением. — РК-2010- 08.
Amazon.com: Складной карманный нож KUBEY Locusts KU221, охотничий нож для выживания на открытом воздухе, надежный нож с лезвием 3,43 дюйма D2 и рукоятки G-10 с зажимом для глубокого кармана для переноски для мужчин и женщин (черный): Спорт и отдых
Хорошо, я люблю коллекционировать лезвия. Имейте в течение десятилетий, поэтому никогда не упускайте шанс приобрести новый. Честно говоря, я был на пороге между 4 и 5 звездами, но дизайн лезвия поставил меня на 5. Так что я начну с «плохих» моментов. Клип нельзя переместить на противоположную сторону.На ручке практически нет текстуры.
Из плюсов следует отметить, что нож тяжелый — 5,5 унций — и прочный. Он отлично выглядит и в целом имеет необычный стиль, особенно лезвие. Лезвие выглядит гладко открытым или закрытым и удерживается в открытом положении с помощью обычного фиксатора лайнера.Прокладка-вкладыш цельная G-10, такая же синтетическая, как и ручка. Как видно на фотографиях, ручка довольно прочная — каркаса и вырезов здесь нет.
На лезвии есть плавник, а также фиксатор для большого пальца. Лезвие удерживается закрытым с помощью популярного метода фиксации на шарикоподшипниках, поэтому для фиксации большого пальца требуется некоторое усилие. Флиппер работает хорошо, и в сочетании с небольшим движением запястья издает довольно устрашающий звук, почти как слайд малого калибра.
Лезвие имеет необычный угол, направленный вверх, а рукоять имеет великолепный изгиб, который идеально ложится в ладонь.Вы можете захватывать его разными способами, а при раскрытии лезвия ласт становится частично рукоятью. Ребристость на задней части лезвия также создает приятную поверхность для большого пальца. Он также хорошо работает в обратном хвате, но захват на предплечье проблематичен из-за конструкции лезвия drop-point.
Очень нравится этот нож. Он выглядит прочным, хорошо сделанным и выглядит фантастически.
KUBEY Locusts KU221 Складной карманный нож, нож для выживания на открытом воздухе, надежный нож с лезвием 3,43 дюйма D2 и рукоятки G-10 с зажимом для глубокого кармана для переноски для мужчин и женщин (черный_)
О ноже KubeyKubey Co., Ltd способна производить ножи и инструменты высокого качества и по конкурентоспособным ценам. Мы делаем акцент на том, чтобы у каждого любителя ножей был недорогой нож.
Характеристика
Kubey KU221 — складной нож с прочным, прочным и чрезвычайно острым стальным лезвием D2 и эргономичной и нескользящей рукояткой G10.
Этот тактический складной нож с замком-вкладышем имеет зажим для глубокого кармана, который удобен и портативен для охоты, кемпинга и путешествий.
Характеристики
Общая информация
Бренд: Kubey
Модель: KU221
Цвет: черный / синий / оливковый
Страна происхождения: Китай
Тип продукта: Складной нож
Лучшее применение: Тактический / Открытый
Гарантия: Пожизненная
Размеры и вес
Вес: 137 грамм
Высота лезвия: 1 1/8 дюйма
Длина лезвия: 3 1/2 дюйма
Толщина лезвия: 4.0 мм
Закрытая длина: 4 3/4 дюйма
Общая длина: 8 1/4 дюйма
Материал и процесс
Материал ручки: G10
Материал задней прокладки: G10
Тип стали: D2
Метод термической обработки : вакуум
Обработка поверхности: морилка и пескоструйная обработка
Твердость: 59-61 HRC
Материал зажима: сталь 420J2
Заточка лезвия: западная и полая
Угол заточки: 20 °
Материал зажима: сталь 420J2
Положение зажима : откидной
Материал шайбы: керамический шарикоподшипник
Материал винта: сталь 416
В пакет включено:
1 складной нож KU221
1 черный ящик
Наши услуги
Мы стремимся обеспечивать качество продукты и услуги для каждого покупателя. Мы обещаем пожизненную послепродажную гарантию. Если у вас есть какие-либо дефекты в продуктах, которые вы получаете, пожалуйста, свяжитесь с нами, и мы предоставим вам замену или вернем вам деньги, чтобы защитить ваши права на покупки.
KUBEY Locusts Складной карманный нож KU221, надежный нож для выживания на открытом воздухе, 3,43-дюймовый надежный нож D2 и рукоятки G-10 с зажимом для глубокого переноски для мужчин и женщин (синий) — Купить онлайн в Ботсване на botswana.desertcart.com. ProductId: 13
71.- РАЗМЕРЫ — Общая длина: 8 1/4 дюйма, Длина лезвия: 3 1/2 дюйма, Закрытая длина: 4 3/4 дюйма, Высота лезвия: 1 1/8 дюйма, Лезвие толщина: 4 мм, вес нетто ножа: 4.8 унций ..
- RAZOR SHARP — Складной нож очень острый. Лезвие D2 центрированное, мускулистое. Твердость 59-61HRC. Открывайте и закрывайте плавно с приятным щелчком.
- УДОБНАЯ РУЧКА — Эргономичная ручка G10 для удобного и надежного захвата, отличной химической стойкости и износостойкости.
- БЕЗОПАСНЫЙ И НАДЕЖНЫЙ — Складной тактический нож с зажимом имеет доступный и надежный фиксатор вкладыша, устойчивый к загрязнениям и предотвращающий неожиданное закрытие.
- ХОРОШИЙ КОНСТРУКЦИОН — Оснащен системой поворота на керамических шарикоподшипниках, защелки могут открываться очень плавно.Винт и зажим полностью затянуты, и действие отличное.
|
Tyrystor KU221A 3,5A 750V (ZSRR KY221A) • www.sklep-elektronik.pl
Czci i urzdzenia elektroniczne
Контакт
тел. 625982213
Калиш
Популярные продукты
Укажите масштаб, Tranzystory, Конденсаторы, Piloty RTV SAT и DVB-T, Przeczniki i przyciski, Wtyki gniazda и zcza zasilajce DC, Ukady scalone TTL и CMOS, светодиодный диодный модуль
Popularne marki
, Bqs, Blow, Sunny, Tonsil, Orno, Kruger & matz, Goodram, Blaupunkt, Duracell, Maxell, Pioneer
Rekomendcja klientw
Monitorowana jako obsugi
- мнение pozytywne: 3
- мнение нейтральное: 0
- мнение negatywne: 0
Описание
KY221 tyrystor produkcji ZSSR (pisownia polska KU221).Автор: stosowany m.in. w OTVC Rubin 202. KY221 tyrystor produkcji ZSSR (pisownia polska KU221). Автор: stosowany m.in. w ОТВЦ Рубин 202.
датчанин techniczne
Sklepy z Tyrystor KU221A 3,5A 750V (ZSRR KY221A)
Способы патноса
- Patno przy odbiorze
- Przelew bankowy
- Карта кредитной
Dostawa Towaru
- Wskanik dostpnoci towaru
- ledzenie stanu zamwienia
- Przesyka kurierska
Kazimierz rekomenduje Sklep-elektronik.pl
opinia nr 3 z 21.08.2016Супер склеп, миа обсуждения и бардзо сероки асорт
закупы: Nawigacja TOMTOM; серпи 2016
plusy: миа и фахова заога склепу
минус: Loaklizacja oddalona od centrum
stasiak rekomenduje Sklep-elektronik.pl
opinia nr 389014 z 19.07.2016Polecam. Бардзо szeroka oferta и szybka obsuga.
закупы: Диагностический интерфейс OBD II; kwiecie 2016
plusy: Szybka obsuga i fachowe doradztwo techniczne
минус: nie stwierdziem wad
Zobacz wszystkie мнение Klientwдата актуализации оферты: 06.03.2021 | zgo bd
|
|
Kosz KU221
Kosz KU221Контакт
- ANCON Andrzej Jania
NIP: 852-112-78-42 - Эл. Почта: biuro @ eko-park.com
- Телефон 91421 10 53
693 407 588 - Факс 91421 10 53
- Godziny działania sklepu PN-PT: 8.00 — 16.00
Ценник
Бестселлеры
POJEMNIK NA PIASEK I SÓL PS032
418,20 zł brutto 340,00 zł nettoZESTAW HIGIENICZNY DLA ZWIERZĄT «Psie Torebki» 100 шт.dostawa bezpłatna
34,44 zł brutto 28,00 zł nettoKosz KU107
338,25 zł 369,00 zł brutto 300,00 zł nettoPojemnik PW007
159,90 zł brutto 130,00 zł nettoPOJEMNIK NA PIASEK I SÓL PS033
750,30 zł brutto 610,00 zł netto
Dostępność: Dostępny
Стоимость высылки: от 0,00 zł Достаточно формы высылки для большого продукта: Kurier — koszt dostawy określany indywidualnie.- 0,00 злотых
Номер каталога: KU221
Стандартный продукт: Новы
- Описание продукта
- Recenzje produktu (0)
kosze uliczne, kosze parkowe
Dane techniczne:
Konstrukcja z rury stalowej 48,3 mm
Blacha stalowa perforowana o gr.1 мм
Kosz wyposażony ш popielnicę
Opróżnianie kosza poprzez wyciągnięcie pojemnika
Сталь ocynkowana я malowana proszkowo
девяносто одна тысяча триста сорок пять Kosz 35L:
Wysokość samego kosza 50 см
Wysokość kosza Przed montażem 110 см
Wysokość kosza ро montażu 80 см
Średnica wkładu 31 см
Montaż:
Poprzez zabetonowanie
Nikt jeszcze nie napisał recnzji do tego produktu.Bądź pierwszy i napisz recnzję.
Tylko zarejestrowani klienci mog pisać Recenzje do produktów. Jeżeli posiadasz konto w naszym sklepie zaloguj się na nie, jeżeli nie załóż bezpłatne konto i napisz Recenzję.
Pozostałe produkty z kategoriiKosz KU107
338,25 zł 369,00 zł brutto 300,00 zł nettoKorzystanie z tej witryny oznacza wyrażenie zgody na wykorzystanie plików cookies.
