Как подключить правильно жесткий диск к ПК при сборке или при покупке нового?

Опубликовано 5.01.2019 автор — 0 комментариев

Привет, друзья! Вероятно, вы уже знаете, что без винчестера компьютер корректно работать не будет: он запустится, но загрузить операционную систему будет неоткуда. Случаи с конфигурацией загрузки ОС из локальной сети, которая используется в крупных компаниях с большим парком рабочих станций, здесь мы рассматривать не будем.

Сегодня я расскажу, как подключить правильно жесткий диск к материнской плате и к блоку питания и что делать дальше. Также мы рассмотрим, можно ли подключать винчестер от ноутбука к ПК и что при этом следует учитывать.

Подключение питания HDD

Давайте сразу договоримся, что мы собираем новый компьютер из современных комплектующих, а значит у нас сатовский винчестер и твердотельный накопитель тоже. Морально устаревшую рухлядь IDE, даже вспоминать не хочу – нормальную конфигурацию сегодня на таких комплектующих уже не собрать.

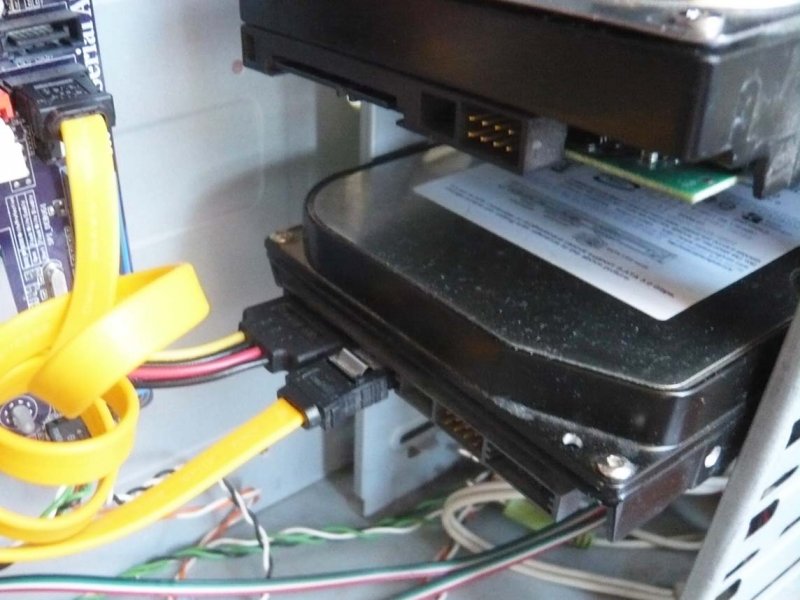

На задней кромке винчестера расположено всего два интерфейса – питание и данные, которые похожи формой, но разные по размеру. Для подключения питания используется тот порт, который длиннее, для чего следует задействовать кабель с соответствующим коннектором на БП.Если вы ошибочно купили к компьютеру блок питания, на котором отсутствует такой коннектор, можно использовать специальный переходник с Molex/SATA. Молексы есть на любом блоке почти всегда, иногда даже с запасом. Подаваемое напряжение на обоих типах коннекторов одинаковое, поэтому запитать винчестер получится без проблем.

Подключение интерфейса данных

Следующий этап при сборе ПК – подключение дата-интерфейса. При этом часто возникает закономерный вопрос: какой порт SATA использовать? Как правило, их несколько – от 4 на платах стандарта ATX и Mini-ITX и, как минимум 2 на «урезанных» mATX.Все они маркированы порядковым номером – от единицы (иногда нуля) и далее. Для подключения винчестера следует использовать порт с наименьшим порядковым номером.

При этом следует учитывать версию интерфейса – и SATA2, и SATA 3 необходимо подключать к одноименному разъему, так как в противном случае оборудование будет передавать данные на скорости более медленного стандарта.

Например, если вы подключаете винчестер SATA 3, а наименьший порядковый номер у порта формата SATA 2, используйте ближайший свободный соответствующий слот.Подключение же внешнего жесткого диска к компьютеру через USB – вообще задача с которой справится и ребенок: сделать это можно и при собранном системном блоке, вставив дата кабель в соответствующий порт.

Настройки БИОСа

В итоге, если компьютер собран правильно, он должен запуститься при нажатии кнопки включения. Финальный аккорд – настройка конфигурации работающего оборудования в БИОСе. Винчестер следует назначить основным загрузочным устройством. Как именно будет выглядеть меню, зависит от модели BIOS и от его версии.

Несколько общих советов

При сборке настольного компа, обычно используются винчестеры размером 3.5 дюйма, которые монтируются в соответствующие по размеру карманы. Однако можно использовать и жесткий диск от ноутбука – 2.5 SATA. Коннекторы в нем такие же, но вот габариты меньше.

В корпусе компа может попросту не оказаться соответствующего кармана, поэтому рекомендуется использовать специальный переходник, который можно приобрести в специализированном магазине.

При монтаже, если позволяет наличие карманов, рекомендую монтировать винчестер приблизительно посередине – чтобы с обеих сторон осталось место для обдува его воздухом и, соответственно, лучшего охлаждения. При этом будет более удобно подключить шину данных – длины кабеля гарантированно хватит.

Как видите, в подключении HDD, как и прочих этапах сборки компьютера, нет ничего сложного. Также советую почитать на эту тему как подключить два жестких диска на один комп и кулер к материнской плате, если нет свободных разъемов.

Более детально про подключение ДВД привода к материнской плате, вы можете узнать вот тут.

Спасибо за внимание, друзья, и до следующих встреч на страницах моего блога. Не забудьте поделиться этой публикацией в социальных сетях – буду весьма признателен. До завтра!

С уважением, автор блога Андрей Андреев

Интерфейсы подключения жестких дисков: IDE, SATA, SCSI

Здравствуйте! В прошлой статье мы с вами в подробностях рассмотрели устройство жесткого диска, но я специально ничего не сказал про интерфейсы — то есть способы взаимодействия жесткого диска и остальных устройств компьютера, или если еще конкретней, способы взаимодействия (соединения) жесткого диска и материнской платы компьютера.

А почему не сказал? А потому что эта тема — достойна объема никак не меньшего целой статьи. Поэтому сегодня разберем во всех подробностях наиболее популярные на данный момент интерфейсы жесткого диска. Сразу оговорюсь, что статья или пост (кому как удобнее) в этот раз будет иметь внушительные размеры, но куда деваться, без этого к сожалению никак, потому как если написать кратко, получится совсем уж непонятно.

Понятие интерфейса жесткого диска компьютера

Для начала давайте дадим определение понятию «интерфейс». Говоря простым языком (а именно им я и буду по-возможности выражаться, ибо блог то на обычных людей рассчитан, таких как мы с Вами),

интерфейс — способ взаимодействия устройств друг с другом и не только устройств. Например, многие из вас наверняка слышали про так называемый «дружественный» интерфейс какой-либо программы. Что это значит? Это значит, что взаимодействие человека и программы более легкое, не требующее со стороны пользователя большИх усилий, по сравнению с интерфейсом «не дружественным». В нашем же случае, интерфейс — это просто способ взаимодействия конкретно жесткого диска и материнской платы компьютера. Он представляет собой набор специальных линий и специального протокола (набора правил передачи данных). То есть чисто физически — это шлейф (кабель, провод), с двух сторон которого находятся входы, а на жестком диске и материнской плате есть специальные порты (места, куда присоединяется кабель). Таким образом, понятие интерфейс — включает в себя соединительный кабель и порты, находящиеся на соединяемых им устройствах.

Ну а теперь самый «сок» сегодняшней статьи, поехали!

Виды взаимодействия жестких дисков и материнской платы компьютера (виды интерфейсов)

Итак, первым на очереди у нас будет самый «древний» (80-е года) из всех, в современных HDD его уже не встретить, это интерфейс IDE (он же ATA, PATA).

IDE — в переводе с английского «Integrated Drive Electronics», что буквально означает — «встроенный контроллер». Это уже потом IDE стали называть интерфейсом для передачи данных, поскольку контроллер (находящийся в устройстве, обычно в жестких дисках и оптических приводах) и материнскую плату нужно было чем-то соединять. Его (IDE) еще называют ATA (Advanced Technology Attachment), получается что то вроде «Усовершенствованная технология подсоединения». Дело в том, что ATA — параллельный интерфейс передачи данных, за что вскоре (буквально сразу после выхода SATA, о котором речь пойдет чуть ниже) он был переименован в PATA (Parallel ATA).

Что тут сказать, IDE хоть и был очень медленный (пропускная способность канала передачи данных составляла от 100 до 133 мегабайта в секунду в разных версиях IDE — и то чисто теоретически, на практике гораздо меньше), однако позволял присоединять одновременно сразу два устройства к материнской плате, используя при этом один шлейф.

Причем в случае подключения сразу двух устройств, пропускная способность линии делилась пополам. Однако, это далеко не единственный недостаток IDE. Сам провод, как видно из рисунка, достаточно широкий и при подключении займет львиную долю свободного пространства в системном блоке, что негативно скажется на охлаждении всей системы в целом. В общем IDE уже устарел морально и физически, по этой причине разъем IDE уже не встретить на многих современных материнских платах, хотя до недавнего времени их еще ставили (в количестве 1 шт.) на бюджетные платы и на некоторые платы среднего ценового сегмента.

Следующим, не менее популярным, чем IDE в свое время, интерфейсом является SATA (Serial ATA), характерной особенностью которого является последовательная передача данных. Стоит отметить, что на момент написания статьи — является самым массовым для применения в ПК.

Существуют 3 основных варианта (ревизии) SATA, отличающиеся друг от друга пропускной способностью: rev. 1 (SATA I) — 150 Мб/с, rev. 2 (SATA II) — 300 Мб/с, rev. 3 (SATA III) — 600 Мб/с. Но это только в теории. На практике же, скорость записи/чтения жестких дисков обычно не превышает 100-150 Мб/с, а оставшаяся скорость пока не востребована и влияет разве что на скорость взаимодействия контроллера и кэш-памяти HDD (повышает скорость доступа к диску).

Из нововведений можно отметить — обратную совместимость всех версий SATA (диск с разъемом SATA rev. 2 можно подключить к мат. плате с разъемом SATA rev. 3 и т.п.), улучшенный внешний вид и удобство подключения/отключения кабеля, увеличенная по сравнению с IDE длина кабеля (1 метр максимально, против 46 см на IDE интерфейсе), поддержка функции NCQ начиная уже с первой ревизии. Спешу обрадовать обладателей старых устройств, не поддерживающих SATA — существуют

переходники с PATA на SATA, это реальный выход из ситуации, позволяющий избежать траты денег на покупку новой материнской платы или нового жесткого диска.

Так же, в отличии от PATA, интерфейсом SATA предусмотрена «горячая замена» жестких дисков, это значит, что при включенном питании системного блока компьютера, можно присоединять/отсоединять жесткие диски. Правда для ее реализации необходимо будет немного покопаться в настройках BIOS и включить режим AHCI.

Следующий на очереди — eSATA (External SATA) — был создан в 2004 году, слово «external» говорит о том, что он используется для подключения внешних жестких дисков. Поддерживает «горячую замену» дисков. Длина интерфейсного кабеля увеличена по сравнению с SATA — максимальная длина составляет теперь аж два метра. eSATA физически не совместим с SATA, но обладает той же пропускной способностью.

Но eSATA — далеко не единственный способ подключить внешние устройства к компьютеру. Например FireWire — последовательный высокоскоростной интерфейс для подключения внешних устройств, в том числе HDD.

Поддерживает «горячу замену» винчестеров. По пропускной способности сравним с USB 2.0, а с появлением USB 3.0 — даже проигрывает в скорости. Однако у него все же есть преимущество — FireWire способен обеспечить изохронную передачу данных, что способствует его применению в цифровом видео, так как он позволяет передавать данные в режиме реального времени. Несомненно, FireWire популярен, но не настолько, как например USB или eSATA. Для подключения жестких дисков он используется довольно редко, в большинстве случаев с помощью FireWire подключают различные мультимедийные устройства.

USB (Universal Serial Bus), пожалуй самый распространенный интерфейс, используемый для подключения внешних жестких дисков, флешек и твердотельных накопителей (SSD). Как и в предыдущем случае — есть поддержка «горячей замены», довольно большая максимальная длина соединительного кабеля — до 5 метров в случае использования USB 2.0, и до 3 метров — если используется USB 3.0. Наверное можно сделать и бОльшую длину кабеля, но в этом случае стабильная работа устройств будет под вопросом.

Скорость передачи данных USB 2.0 составляет порядка 40 Мб/с, что в общем-то является низким показателем. Да, конечно, для обыкновенной повседневной работы с файлами пропускной способности канала в 40 Мб/с хватит за глаза, но как только речь пойдет о работе с большими файлами, поневоле начнешь смотреть в сторону чего-то более скоростного. Но оказывается выход есть, и имя ему — USB 3.0, пропускная способность которого, по сравнению с предшественником, возросла в 10 раз и составляет порядка 380 Мб/с, то есть практически как у SATA II, даже чуть больше.

Есть две разновидности контактов кабеля USB, это тип «A» и тип «B», расположенные на противоположных концах кабеля. Тип «A» — контроллер (материнская плата), тип «B» — подключаемое устройство.

USB 3.0 (тип «A») совместим с USB 2.0 (тип «A»). Типы «B» не совместимы между собой, как видно из рисунка.

Thunderbolt (Light Peak). В 2010 году компанией Intel был продемонстрирован первый компьютер с данным интерфейсом, а чуть позже в поддержку Thunderbolt к Intel присоединилась не менее известная компания Apple. Thunderbolt достаточно крут (ну а как иначе то, Apple знает во что стоит вкладывать деньги), стоит ли говорить о поддержке им таких фич, как: пресловутая «горячая замена», одновременное соединение сразу с несколькими устройствами, действительно «огромная» скорость передачи данных (в 20 раз быстрее USB 2.0).

Максимальная длина кабеля составляет только 3 метра (видимо больше и не надо). Тем не менее, несмотря на все перечисленные преимущества, Thunderbolt пока что не является «массовым» и применяется преимущественно в дорогих устройствах.

Идем дальше. На очереди у нас пара из очень похожих друг на друга интерфейсов — это SAS и SCSI. Похожесть их заключается в том, что они оба применяются преимущественно в серверах, где требуется высокая производительность и как можно меньшее время доступа к жесткому диску. Однако, существует и обратная сторона медали — все преимущества данных интерфейсов компенсируются ценой устройств, поддерживающих их. Жесткие диски, поддерживающие SCSI или SAS стоят на порядок дороже.

SCSI (Small Computer System Interface) — параллельный интерфейс для подключения различных внешних устройств (не только жестких дисков).

Был разработан и стандартизирован даже несколько раньше, чем первая версия SATA. В свежих версия SCSI есть поддержка «горячей замены».

SAS (Serial Attached SCSI) пришедший на смену SCSI, должен был решить ряд недостатков последнего. И надо сказать — ему это удалось. Дело в том, что из-за своей «параллельности» SCSI использовал общую шину, поэтому с контроллером одновременно могло работать только лишь одно из устройств, SAS — лишен этого недостатка.

Кроме того, он обратно совместим с SATA, что несомненно является большим плюсом. К сожалению стоимость винчестеров с интерфейсом SAS близка к стоимости SCSI-винчестеров, но от этого никак не избавиться, за скорость приходится платить.

Если вы еще не устали, предлагаю рассмотреть еще один интересный способ подключения HDD — NAS (Network Attached Storage). В настоящее время сетевые системы хранения данных (NAS) имеют большую популярность. По сути, это отдельный компьютер, этакий мини-сервер, отвечающий за хранение данных. Он подключается к другому компьютеру через сетевой кабель и управляется с другого компьютера через обычный браузер. Это все нужно в тех случаях, когда требуется большое дисковое пространство, которым пользуются сразу несколько людей (в семье, на работе). Данные от сетевого хранилища передаются к компьютерам пользователей либо по обычному кабелю (Ethernet), либо при помощи Wi-Fi. На мой взгляд, очень удобная штука.

Думаю, это все на сегодня. Надеюсь вам понравился материал, предлагаю подписаться на обновления блога, чтобы ничего не пропустить (форма в верхнем правом углу) и встретимся с вами уже в следующих статьях блога.

PODKLUCHIT.RU — SATA (Serial ATA)

Serial ATA ( SATA, сокращенно от Serial AT Attachment ) — это интерфейс компьютерной шины, который соединяет адаптеры главной шины с массовыми устройствами хранения, такими как жесткие диски, оптические диски и твердотельные диски. Последовательный ATA превзошел старый стандарт Parallel ATA (PATA), предлагает несколько преимуществ по сравнению с более старым интерфейсом: уменьшенный размер и стоимость кабеля (семь проводников вместо 40 или 80), естественная горячая замена, более быстрая передача данных за счет более высоких скоростей передачи, и более эффективную передачу через (необязательный) протокол очередей ввода-вывода.

До введения SATA в 2000 году PATA просто называлась ATA. Имя «AT Attachment» (ATA) появилось после выпуска IBM Personal Computer AT 1984 года, более известного как IBM AT. Интерфейс контроллера IBM AT стал де-факто промышленным интерфейсом для включения жестких дисков. «AT» была аббревиатурой IBM для «передовых технологий». Таким образом, многие компании и организации указывают, что SATA является аббревиатурой от «Serial Advanced Technology Attachment». Однако спецификации ATA просто используют имя «AT Attachment», чтобы избежать возможных проблем с товарными знаками с IBM.

Ведущие адаптеры и устройства SATA взаимодействуют через высокоскоростной последовательный кабель по двум парам проводников. Напротив, параллельный ATA (пересмотр для устаревших спецификаций ATA) использует 16-битную шину данных с множеством дополнительных сигналов поддержки и управления, все работают на гораздо более низкой частоте. Чтобы обеспечить обратную совместимость с устаревшим программным обеспечением и приложениями ATA, SATA использует те же базовые команды ATA и ATAPI, что и устаревшие устройства ATA.

SATA заменила параллельный ATA на потребительские настольные и портативные компьютеры. Доля рынка SATA на рынке настольных ПК в 2008 году составила 99%. PATA в основном заменена SATA для любого использования с PATA в снижении использования в промышленных и встроенных приложениях, которые используют хранилище CompactFlash (CF), которое было разработано на основе устаревшего стандарта PATA.

Спецификации совместимости с промышленностью Serial ATA взяты из международной организации Serial ATA (SATA-IO). Группа SATA-IO совместно создает, проверяет, ратифицирует и публикует спецификации совместимости, тестовые примеры и plugfests. Как и во многих других стандартах совместимости с промышленностью, право собственности на SATA передается другим отраслевым органам: в основном подкомитет INCITS T13 ATA, подкомитет INCITS T10 ( SCSI ), подгруппа T10, отвечающая за Serial Attached SCSI (SAS). Остальная часть этой статьи стремится использовать терминологию и спецификации SATA-IO.

SATA 6 Гбит/с хост-контроллер, карта PCI Express ×1 с чипсетом Marvell

Горячее подключение

Для Serial ATA Spec требуется горячее подключение устройства SATA; то есть устройства, которые соответствуют спецификации, способны вставлять / удалять устройство в / из разъема объединительной платы (объединенного сигнала и мощности), который имеет питание. После вставки устройство инициализируется и затем работает нормально. В зависимости от операционной системы хост может также инициализировать, что приводит к горячей замене. Питание хоста или устройства не обязательно находится в состоянии покоя.

В отличие от PATA, SATA и eSATA поддерживают hotplugging по дизайну. Однако эта функция требует надлежащей поддержки на уровне хоста, устройства (привода) и операционной системы. В общем, все устройства (диски) SATA поддерживают горячее соединение (из-за требований со стороны устройства), и большинство адаптеров SATA поддерживают эту функцию.

Расширенный интерфейс хост-контроллера

Интерфейс расширенного хост-контроллера (AHCI) — это открытый интерфейс контроллера хоста, опубликованный и используемый Intel, который стал стандартом де-факто. Он позволяет использовать расширенные функции SATA, такие как hotplug и собственный командный режим (NCQ). Если AHCI не включен материнской платой и чипсетом, контроллеры SATA обычно работают в режиме эмуляции IDE, что не позволяет получить доступ к функциям устройства, которые не поддерживаются стандартом ATA (также называемым IDE).

Драйверы устройств Windows, помеченные как SATA, часто работают в режиме эмуляции IDE, если они явно не заявляют, что они являются режимом AHCI, в режиме RAID или режимом, предоставляемым проприетарным драйвером и набором команд, который разрешил доступ к расширенным функциям SATA до того, как AHCI стал популярный. Современные версии Microsoft Windows, Mac OS X, FreeBSD, Linux с версией 2.6.19 и далее, а также Solaris и OpenSolaris включают поддержку AHCI, но более старых операционных систем, таких как Windows XP, нет. Даже в этих случаях может быть создан проприетарный драйвер для определенного набора микросхем, такого как Intel.

2,5-дюймовый диск SATA поверх 3,5-дюймового диска SATA, крупный план данных и разъемов питания

Изменения SATA часто обозначаются тире, за которыми следуют римские цифры, например «SATA-III», чтобы избежать путаницы со скоростью, которая всегда отображается арабскими цифрами, например «SATA 6 Гбит / с».

Версия SATA 1.0 (1.5 Гбит / с, 150 МБ / с, Serial ATA-150)

Версия 1.0a была выпущена 7 января 2003 г. Интерфейсы SATA первого поколения, теперь известные как SATA 1,5 Гбит / с, обмениваются данными со скоростью 1,5 Гбит / с, и не поддерживают Native Command Queuing ( NCQ). Принимая во внимание накладные расходы на кодирование 8b / 10b, у них есть фактическая некодированная скорость передачи 1,2 Гбит / с (150 МБ / с). Теоретическая пропускная способность SATA 1,5 Гбит / с аналогична пропускной способности PATA / 133, но более новые устройства SATA предлагают такие усовершенствования, как NCQ, которые повышают производительность в многозадачной среде.

В начальный период после завершения SATA 1,5 Гбит / с адаптеры и производители дисков использовали «мостовой чип» для преобразования существующих конструкций PATA для использования с интерфейсом SATA. Мостовые накопители имеют разъем SATA, могут включать в себя один или оба типа разъемов питания и, в общем, идентичны для их родных SATA-эквивалентов. Однако большинству мостовых накопителей не хватает поддержки некоторых специфичных для SATA функций, таких как NCQ. Родные SATA-продукты быстро овладели мостовыми продуктами с внедрением второго поколения дисков SATA.

По состоянию на апрель 2010 года, самые быстрые жесткие диски SATA со скоростью 10 000 об / мин могли передавать данные с максимальными (не средними) скоростями до 157 МБ / с, что выходит за рамки возможностей более старой спецификации PATA / 133 и также превосходит возможности SATA 1,5 Гбит / с.

Версия SATA 2.0 (3 Гбит / с, 300 Мбайт / с, Serial ATA-300)

Версия SATA 2.0 была выпущена в апреле 2004 года, представляя Native Command Queuing (NCQ). Он обратно совместим с SATA 1,5 Гбит / с.

Интерфейсы SATA второго поколения работают с собственной скоростью передачи данных 3,0 Гбит / с, которая при учете схемы кодирования 8b / 10b равна максимальной скорости кодирования 2,4 Гбит / с (300 МБ / с). Теоретическая пропускная способность SATA версии 2.0, которая также известна как SATA 3 Гбит / с, удваивает пропускную способность версии 1.0 SATA.

Все кабели данных SATA, отвечающие спецификациям SATA, рассчитаны на скорость 3,0 Гбит / с и обрабатывают современные механические приводы, не теряя при этом устойчивой и взрывной передачи данных. Однако высокопроизводительные флэш-накопители могут превышать скорость передачи данных SATA 3 Гбит / с; это связано с стандартом совместимости SATA 6 Гбит / с.

Версия SATA 2.5

Объявленный в августе 2005 года, версия 2.5 SATA сводила спецификацию к одному документу.

Версия SATA 2.6

Объявленный в феврале 2007 года, версия 2.6 SATA представила следующие функции:

— Slimline

Версия SATA 3.0 (6 Гбит / с, 600 МБ / с, Serial ATA-600)

Международная организация Serial ATA (SATA-IO) представила проект спецификации физического уровня SATA 6 Гбит / с в июле 2008 года и ратифицировала его спецификацию физического уровня 18 августа 2008 года. Полный стандарт 3.0 был выпущен на 27 мая 2009 года.

Интерфейсы SATA третьего поколения работают с собственной скоростью передачи данных 6 Гбит / с; с учетом кодирования 8b / 10b максимальная скорость без кодирования составляет 4,8 Гбит / с (600 МБ / с). Теоретическая пропускная способность SATA 6.0 Гбит / с вдвое выше, чем в версии 2.0 SATA. Он обратно совместим с SATA 3 Гбит / с.

Спецификация SATA 3.0 содержит следующие изменения:

— 6 Гбит / с для масштабируемой производительности.

Продолжающаяся совместимость с SAS, включая SAS 6 Гбит / с, в соответствии с «доменом SAS» может поддерживать привязку к и немодифицированным устройствам SATA, подключенным непосредственно в домен SAS, с использованием протокола туннелирования Serial ATA (STP) от SATA Revision 3.0 Gold Спецификация.

Операция потоковой передачи с использованием Isochronous Native Command Queuing (NCQ) для обеспечения изохронного качества передачи данных обслуживания для потоковой передачи приложений цифрового контента.

Функция управления NCQ, которая помогает оптимизировать производительность, позволяя обрабатывать хосты и управлять выдающимися командами NCQ.

Улучшены возможности управления питанием.

Маленький разъем с низкой вставкой (LIF) для более компактных 1,8-дюймовых устройств хранения.

Профиль оптического дисковода 7 мм для тонкого соединителя SATA (в дополнение к существующим профилям 12,7 мм и 9,5 мм).

Выравнивание с помощью стандарта INCITS ATA8-ACS.

В целом, усовершенствования направлены на повышение качества обслуживания для потоковой передачи видео и высокоприоритетных прерываний. Кроме того, стандарт продолжает поддерживать расстояния до одного метра. Для более высоких скоростей может потребоваться более высокая потребляемая мощность для поддержки чипов, хотя улучшенные технологические процессы и методы управления питанием могут смягчить это. Более поздняя спецификация может использовать существующие кабели и разъемы SATA, хотя в 2008 году сообщалось, что некоторые OEM-производители ожидали обновления хост-коннекторов для более высоких скоростей.

Версия SATA 3.1

— Выпущенный в июле 2011 года, версия 3.1 SATA ввел или изменил следующие функции:

— mSATA, SATA для твердотельных накопителей в мобильных вычислительных устройствах, разъем PCI Express Mini Card, который является электрически совместим с SATA.

— Оптический дисковод с нулевой мощностью, бездействующий оптический привод SATA не питает.

— Queued TRIM Command, улучшает производительность твердотельных накопителей.

— Требуемое управление мощностью линии связи снижает общую потребность в мощности системы для нескольких устройств SATA.

— Функции управления аппаратным обеспечением позволяют идентифицировать возможности устройства.

— Универсальный накопительный модуль (USM) — новый стандарт для бескабельного платного (слотового) питания для устройств бытовой электроники.

Версия SATA 3.2 (16 Гбит / с, 1969 МБ / с)

Выпущенный в августе 2013 года, версия 3.2 SATA представила следующие функции:

— Спецификация SATA Express определяет интерфейс, который объединяет шины SATA и PCI Express, позволяя сосуществовать с устаревшими устройствами хранения данных SATA и PCI Express.

— Стандарт SATA M.2 представляет собой реализацию небольшого форм-фактора интерфейса SATA Express с добавлением внутреннего порта USB 3.0.

— microSSD представляет электрический интерфейс шаровой решетки для миниатюрного встроенного SATA-накопителя.

— USM Slim уменьшает толщину универсального модуля хранения (USM) с 14,5 мм (0,57 дюйма) до 9 мм (0,35 дюйма).

DevSleep обеспечивает более низкое энергопотребление для постоянно работающих устройств, в то время как они находятся в режимах с низким энергопотреблением, таких как InstantGo (который раньше назывался подключенным режимом ожидания).

Гибридная информация обеспечивает более высокую производительность для твердотельных гибридных приводо.

Версия SATA 3.3

Выпущенный в феврале 2016 года вариант 3.3 SATA представил следующие возможности:

Поддерживаемая поддержка магнитной записи (SMR), обеспечивающая 25-процентное увеличение емкости жесткого диска путем перекрытия дорожек на носителе.

— Функция отключения питания позволяет осуществлять дистанционное управление питанием дисков SATA и функцию поддержки перестройки, которая ускоряет процесс перестройки, чтобы облегчить обслуживание в центре обработки данных.

— Спецификация акцентирования передатчика повышает интероперабельность и надежность между хостом и устройствами в электрически сложных средах.

— Индикатор активности и ступенчатое вращение можно контролировать одним и тем же выводом, добавляя гибкость и предоставляя пользователям больше возможностей выбора.

Новая функция отключения питания (аналогичная функции отключения питания SAS) использует контакт 3 разъема питания SATA. Некоторые устаревшие источники питания, которые обеспечивают питание 3,3 В на контакте 3, заставят диски с функцией отключения питания остановиться в условиях жесткого сброса, не позволяя им вращаться. Обычно проблему можно устранить, используя простой адаптер питания « Molex to SATA» для питания этих дисков.

Разъемы и кабели представляют наиболее заметные различия между SATA и параллельными приводами ATA. В отличие от PATA, те же разъемы используются на 3,5-дюймовых (89 мм) жестких дисках SATA (для настольных и серверных компьютеров) и 2,5-дюймовых (64-мм) дисков (для портативных или небольших компьютеров).

Стандартные разъемы SATA для данных и мощности имеют шаг проводника 1,27 мм (0,050 дюйма). Для сопряжения разъема SATA требуется низкое усилие вставки. Меньший разъем mini-SATA или mSATA используется меньшими устройствами, такими как 1,8-дюймовые SATA-диски, некоторые диски DVD и Blu-ray и мини-SSD

Для внешних устройств задан специальный разъем eSATA и опционально предусмотренное положение для зажимов для надежной фиксации внутренних разъемов. Приводы SATA могут быть подключены к контроллерам SAS и обмениваться данными на одном физическом кабеле как с родными SAS-дисками, но контроллеры SATA не могут обрабатывать диски SAS.

Коннектор данных

Стандартный разъем, сегмент данных

Контакт # Спаривание Функция
1 1st Ground
2 2nd A+ (transmit)
3 2nd A− (transmit)
4 1st Ground
5 2nd B− (receive)
6 2nd B+ (receive)
7 1st Ground
 — Coding notch

Стандарт SATA определяет кабель передачи данных с семью проводниками (три основных и четыре строки активных данных в двух парах) и 8-миллиметровые поджимные разъемы на каждом конце. Кабели SATA могут иметь длину до 1 метра (3,3 фута) и подключать один разъем материнской платы к одному жесткому диску. Штырьки PATA, в сравнении, соединяют одну розетку материнской платы с одним или двумя жесткими дисками, несут либо 40 или 80 проводов, и ограничиваются длиной 45 см (18 дюймов) по спецификации PATA, однако кабели длиной до 90 см (35 дюймов) легко доступны. Таким образом, разъемы SATA и кабели легче встраиваются в закрытые пространства и уменьшают препятствия для воздушного охлаждения. Хотя они более подвержены случайному отсоединению и поломке, чем PATA, пользователи могут приобретать кабели с функцией блокировки, в результате чего небольшая (обычно металлическая) пружина удерживает вилку в розетке.

Разъемы SATA могут быть прямыми, прямоугольными или левыми. Угловые соединители обеспечивают более низкие соединения. Прямоугольные (также называемые 90-градусные) разъемы приводят кабель сразу же от привода со стороны платы. Левые угловые (также называемые 270-градусные) разъемы приводят кабель через привод к его верхней части.

Одна из проблем, связанных с передачей данных с высокой скоростью по электрическим соединениям, описывается как шум, связанный с электрическим соединением между цепями данных и другими цепями. В результате цепи данных могут влиять на другие цепи и подвергать их воздействию. Дизайнеры используют ряд методов для снижения нежелательных эффектов такой непреднамеренной связи. Одним из таких методов, используемых в каналах SATA, является дифференциальная сигнализация. Это расширение по сравнению с PATA, которое использует однонаправленную сигнализацию. Использование полностью экранированных двухточечных проводников с несколькими заземляющими соединениями для каждой дифференциальной пары улучшает изоляцию между каналами и уменьшает вероятность потери данных в сложных электрических средах.

Семиконтактный кабель для передачи данных SATA (левый угол разъема)
Разъем SATA на 3,5-дюймовом жестком диске, с выводами данных слева и выводами питания справа.
Кабель SATA 3.0 (6 Гбит/с), показывающий две экранированные фольгой дифференциальные пары.

Стандартный коннектор, силовой сегмент
Контакт # Спаривание Функция
 — Coding notch
1 3rd 3.3 V Power
2 3rd
3 2nd Enter/exit Power Disable (PWDIS) mode
(3.3 V Power, Pre-charge prior to SATA 3.3)
4 1st Ground
5 2nd
6 2nd
7 2nd 5 V Power, Pre-charge
8 3rd 5 V Power
9 3rd
10 2nd Ground
11 3rd Staggered spinup / activity
12 1st Ground
13 2nd 12 V Power, Pre-charge
14 3rd 12 V Power
15 3rd

SATA использует иной разъем питания, чем четырехконтактный разъем Molex, используемый на устройствах Parallel ATA (PATA) (и более ранних небольших устройствах хранения, возвращающихся на жесткие диски ST-506 и даже на дисководы гибких дисков, которые предшествовали IBM PC). Это разъем типа пластины, как и SATA-разъем данных, но гораздо шире (пятнадцать контактов против семи), чтобы избежать путаницы между ними. Некоторые ранние диски SATA включали четырехконтактный разъем питания Molex вместе с новым пятнадцатиконтактным разъемом, но большинство дисков SATA теперь имеют только последние.

Новый разъем питания SATA содержит гораздо больше контактов по нескольким причинам:

— 3,3 В поставляется вместе с традиционными источниками 5 В и 12 В. Тем не менее, очень немногие диски фактически используют его, поэтому они могут питаться от четырехконтактного разъема Molex с адаптером.

— Контакт 3 в версии 3.3 SATA был переопределен как PWDIS и используется для входа и выхода из режима POWER DISABLE для совместимости с спецификацией SAS. Если контакт 3 включен HIGH (макс. 2,1-3,6 В), питание схемы привода отключено. Приводы с этой функцией не включаются в системы, предназначенные для пересмотра версии 3.1 или ранее. Это связано с тем, что Pin 3, управляемый HIGH, предотвращает включение электропривода.

— Чтобы уменьшить импеданс и увеличить текущую мощность, каждое напряжение подается на три контакта параллельно, хотя один контакт в каждой группе предназначен для предварительной зарядки (см. Ниже). Каждый штырь должен выдерживать 1,5 А.

— Пять параллельных штырей обеспечивают низкоомное заземление.

— Два штыря заземления и один штырь для каждого подзаряжаемого питания поддерживают горячую замену. Штыри заземления 4 и 12 в кабеле с горячей заменой являются самыми длинными, поэтому они вступают в контакт при соединении разъемов. Штыри разъемов питания 3, 7 и 13 разъема больше, чем другие, поэтому они вступают в контакт. Привод использует их для зарядки своих внутренних байпасных конденсаторов через ограничивающие ток сопротивления. Наконец, остальные контакты питания контактируют, обходя резисторы и обеспечивая источник с низким полным сопротивлением каждого напряжения. Этот двухступенчатый процесс сопряжения позволяет избежать сбоев других нагрузок и возможной дуги или размывания контактов разъема питания SATA.

Контакт 11 может функционировать для ступенчатой раскрутки, индикации активности. Это сигнал с открытым коллектором, который может быть отсоединен разъемом или приводом. Если он отсоединен от разъема (как на большинстве разъемов питания SATA с кабельным интерфейсом), привод вращается сразу же после подачи питания. Это предотвращает одновременное вращение многих дисков, что может вызвать слишком большую мощность. Штырь также вытягивается на привод, чтобы указать активность привода. Это можно использовать для предоставления обратной связи пользователю через светодиод.

Разъем Slimline

SATA 2.6 является первой версией, которая определила тонкий разъем, предназначенный для небольших форм-факторов, таких как оптические приводы ноутбуков. Контакт 1 разъема питания тонкой линии, обозначающий присутствие устройства, короче других, чтобы обеспечить горячую замену. Разъем для подключения тонкой линии идентичен и совместим со стандартной версией, а разъем питания уменьшен до шести контактов, поэтому он обеспечивает только +5 В, а не +12 В или +3,3 В.

Существуют недорогие адаптеры для преобразования со стандартного SATA в slimline SATA.

Разъем Slimline

Шестиконечный тонкий разъем питания SATA
Контакты# Сопряжение Функция
 — Coding notch
1 3rd Device presence
2 2nd 5 V Power
3 2nd
4 2nd Manufacturing diagnostic
5 1st Ground
6 1st

Микроразъем SATA (иногда называемый uSATA или μSATA) создан с SATA 2.6 и предназначен для жестких дисков размером 1,8 дюйма (46 мм). Существует также микроразъем данных, похожий по внешнему виду, но немного тоньше, чем стандартный соединитель данных.

eSATA

Шестиконечный тонкий разъем питания SATA
Разъемы SATA (слева) и eSATA (справа) Порты eSATA

Стандартизованный в 2004 году eSATA предоставляет вариант SATA, предназначенный для внешней связи. Он использует более прочный разъем, удлиненные экранированные кабели и более строгие (но обратно совместимые) электрические стандарты. Протокол и логическая сигнализация (уровни связи / транспорта и выше) идентичны внутреннему SATA. Различия заключаются в следующем:

— Разъем eSATA механически отличается от внешнего использования неэкранированных внутренних кабелей. Разъем eSATA отбрасывает «L» -образный ключ и изменяет положение и размер направляющих.

— Глубина ввода eSATA глубже: 6,6 мм вместо 5 мм. Позиции контактов также изменены.

— Кабель eSATA имеет дополнительный экран для снижения EMI до требований FCC и CE. Внутренние кабели не требуют дополнительного экрана для удовлетворения требований EMI, поскольку они находятся в защитном корпусе.

— В разъеме eSATA используются металлические пружины для контакта экрана и механического удержания.

Разъем eSATA имеет расчетный срок службы 5000 циклов, обычный разъем SATA задается только для 50.

ESATA, ориентирован на потребительский рынок, выходит на внешний рынок хранения, который также поддерживается интерфейсами USB и FireWire. Интерфейс SATA имеет определенные преимущества. Большинство внешних жестких дисков с интерфейсами FireWire или USB используют либо PATA, либо SATA-диски и «мосты» для перевода между интерфейсами дисков и внешними портами корпусов. Этот мостик несет некоторую неэффективность. Некоторые отдельные диски могут передавать 157 МБ / с во время реального использования, примерно в четыре раза превышают максимальную скорость передачи данных USB 2.0 или FireWire 400 (IEEE 1394a) и почти в два раза быстрее, чем максимальная скорость передачи данных FireWire 800. S3200 FireWire Спецификация 1394b достигает около 400 МБ / с (3,2 Гбит / с), а USB 3.0 имеет номинальную скорость 5 Гбит / с. Некоторые низкоуровневые функции привода, такие как SMART, могут не работать через некоторые мосты USB или FireWire или USB + FireWire. eSATA не страдает от этих проблем, при условии, что производитель контроллера (и его драйверы) представляет eSATA-диски в качестве устройств ATA, а не как устройства SCSI, как это было обычно с драйверами Silicon Image, JMicron и NVIDIA nForce для Windows Vista. В этих случаях диски SATA не имеют доступных низкоуровневых функций.

Версия SATA 6G eSATA работает со скоростью 6,0 Гбит / с (термин «SATA III» исключается организацией SATA-IO для предотвращения путаницы с SATA II 3,0 Гбит / с, который в разговоре был назван «SATA 3G» [бит / s] или «SATA 300» [МБ / с], так как SATA I и 1.5 Гбит / с SATA II с 1,5 Гбит / с назывались как «SATA 1.5G» [бит / с] или «SATA 150» [МБ / с]). Поэтому соединения eSATA работают с незначительными различиями между ними. Как только интерфейс может передавать данные так быстро, как диск может их обрабатывать, увеличение скорости интерфейса не улучшает передачу данных.

Однако есть некоторые недостатки в интерфейсе eSATA:

— Устройства, созданные до того, как интерфейс eSATA стал популярным, не имеют внешних разъемов SATA.

— Для небольших форм-факторных устройств (например, внешних дисков с диагональю 2,5 дюйма (64 мм)) ПК-хостинг USB или FireWire обычно может обеспечить достаточную мощность для работы устройства. Однако разъемы eSATA не могут подавать питание и требуют питания для внешнего устройства. Связанный eSATAp (но механически несовместимый, иногда называемый eSATA / USB ) разъем добавляет питание к внешнему SATA-соединению, так что дополнительный источник питания не нужен.

По состоянию на середину 2017 года несколько новых компьютеров имели выделенные внешние разъемы SATA (eSATA), с доминирующим USB3 и USB3 Type C, часто с альтернативным режимом Thunderbolt, начиная с замены более ранних USB-разъемов. Еще иногда присутствуют отдельные порты, поддерживающие как USB3, так и eSATA.

Настольные компьютеры без встроенного интерфейса eSATA могут установить адаптер хост-шины eSATA (HBA). Если материнская плата поддерживает SATA, можно добавить внешний разъем eSATA. Ноутбуки с теперь редким Cardbus или ExpressCard могут добавить eSATA HBA. Благодаря пассивным адаптерам максимальная длина кабеля снижается до 1 метра (3,3 фута) из-за отсутствия соответствующих уровней сигнала eSATA.

eSATAp

eSATAp означает питание eSATA. Он также известен как Power over eSATA, Power eSATA, eSATA / USB Combo или eSATA USB Hybrid Port (EUHP). Порт eSATAp объединяет четыре штырька порта USB 2.0 (или более раннего), семь контактов разъема eSATA и, возможно, два штыря питания 12 В. Как SATA-трафик, так и мощность устройства объединены в один кабель, как в случае с USB, но не eSATA. Питание 5 В обеспечивается через два USB-контакта, в то время как питание 12 В может быть дополнительно предусмотрено.

Оба устройства USB и eSATA могут использоваться с портом eSATAp при подключении через кабель USB или eSATA соответственно. Устройство eSATA не может питаться через кабель eSATAp, но специальный кабель может обеспечить доступ к SATA или eSATA и разъемам питания через порт eSATAp.

Разъем eSATAp может быть встроен в компьютер с внутренними SATA и USB, путем установки кронштейна с разъемами для внутренних разъемов SATA, USB и питания и внешнего порта eSATAp. Хотя разъемы eSATAp были встроены в несколько устройств, производители не ссылаются на официальный стандарт.

Предстандартные реализации

— До окончательной спецификации eSATA 3 Гбит / с ряд продуктов был разработан для внешнего подключения дисков SATA. Некоторые из них используют внутренний разъем SATA или даже разъемы, предназначенные для других спецификаций интерфейса, таких как FireWire. Эти продукты не соответствуют требованиям eSATA.

Перед окончательной спецификацией eSATA 6 Гбит / с многие дополнительные платы и некоторые материнские платы рекламировали поддержку eSATA 6 Гбит / с, поскольку у них были контроллеры SATA 3.0 с пропускной способностью 6 Гбит / с для решений только для внутреннего использования. Эти реализации являются нестандартными, а требования eSATA 6 Гбит / с были утверждены в спецификации SATA 3.1 от 18 июля 2011 года. Некоторые продукты могут быть не полностью совместимы с eSATA 6 Гбит / с.

Mini-SATA (mSATA)

Твердотельный накопитель mSATA на 2,5-дюймовом диске SATA

Mini-SATA (сокращенно mSATA), которая отличается от микроконнектора, была анонсирована Международной организацией Serial ATA 21 сентября 2009 года. Приложения включают нетбуки, ноутбуки и другие устройства, в небольшом пространстве.

Разъем аналогичен по внешнему виду интерфейсу PCI Express Mini Card, но не является электрически совместимым. Для сигналов данных (TX ± / RX ± SATA, PETn0 PETp0 PERn0 PERp0 PCI Express) требуется подключение к хост-контроллеру SATA вместо хост-контроллера PCI Express.


SFF-8784 connector
Bottom Top
Pin Function Pin Function Pin Function Pin Function
1 Ground 6 Unused 11 Ground 16 +5 V
2 Ground 7 +5 V 12 B+ (transmit) 17 Ground
3 Ground 8 Unused 13 B− (transmit) 18 A− (receive)
4 Ground 9 Unused 14 Ground 19 A+ (receive)
5 LED 10 Ground 15 +5 V 20 Ground

Тонкие 2,5-дюймовые SATA-устройства высотой 5 мм (0,20 дюйма) используют 24-контактный разъем SFF-8784 для экономии места. Объединив сигналы данных и линии питания в тонкий разъем, который эффективно обеспечивает прямое подключение к печатной плате устройства (PCB) без дополнительных пространственных разъемов, SFF-8784 позволяет дальнейшее уплотнение внутренней компоновки для портативных устройств, таких как ультрабуки.

Штыри от 1 до 10 находятся на нижней стороне разъема, в то время как контакты с 11 по 20 находятся на верхней стороне.

SATA Express

Два разъема SATA Express (светло-серый) на материнской плате компьютера; справа от них расположены обычные разъемы SATA (темно-серый)

SATA Express, первоначально стандартизованный в спецификации SATA 3.2, — это интерфейс, который поддерживает устройства хранения данных SATA или PCI Express. Коннектор хоста обратно совместим со стандартным 3,5-дюймовым SATA-разъемом данных, позволяющим подключаться до двух устаревших устройств SATA. В то же время соединитель хоста обеспечивает до двух линий PCI Express 3.0 в виде чистого соединения PCI Express с устройством хранения, что позволяет использовать полосы пропускания до 2 ГБ / с.

Вместо обычного подхода к удвоению нативной скорости интерфейса SATA PCI Express был выбран для достижения скорости передачи данных более 6 Гбит / с. Был сделан вывод о том, что удвоение собственной скорости SATA потребует слишком много времени, слишком много изменений потребуется для стандарта SATA и приведет к значительному потреблению энергии по сравнению с существующей шиной PCI Express.

Помимо поддержки устаревшего расширенного интерфейса хост-контроллера (AHCI), SATA Express также позволяет использовать NVM Express (NVMe) в качестве интерфейса логического устройства для подключенных устройств хранения данных PCI Express.

M.2 (NGFF)

M.2, ранее известный как Форм-фактор следующего поколения (NGFF), является спецификацией для карт расширения компьютера и соответствующих соединителей. Он заменяет стандарт mSATA, который использует физическую схему PCI Express Mini Card. Имея меньшую и более гибкую физическую спецификацию вместе с более продвинутыми функциями, M.2 более подходит для приложений твердотельного хранения в целом, особенно при использовании в небольших устройствах, таких как ультрабуки или планшеты.

Стандарт M.2 разработан как пересмотр и усовершенствование стандарта mSATA, так что могут быть изготовлены более крупные печатные платы. В то время как mSATA воспользовалась существующим форм-фактором и разъемом PCI Express Mini Card, M.2 был разработан для максимального использования пространства на карте, при этом минимизируя площадь.

Поддерживаемые интерфейсы хост-контроллера и внутренние порты являются надмножеством для тех, которые определены интерфейсом SATA Express. По сути, стандарт M.2 представляет собой небольшую реализацию форм-фактора SATA Express с форм-фактором с добавлением внутреннего порта USB 3.0.

Сравнение размеров твердотельных накопителей mSATA (слева) и M. 2 (размер 2242, справа)

U.2 (SFF-8639)

U.2, ранее известный как SFF-8639. Как и его предшественник, он несет электрический сигнал PCI Express, однако U.2 использует канал PCIe 3.0 × 4, обеспечивающий более высокую пропускную способность 32 Гбит / с в каждом направлении. Для обеспечения максимальной обратной совместимости разъем U.2 также поддерживает SATA и многоканальный SAS

Протокол, физический слой

Физический уровень определяет электрические и физические характеристики SATA (такие как размеры кабелей и паразитных помех, уровень напряжения драйвера и рабочий диапазон приемника), а также подсистему физического кодирования (кодирование на уровне бит, обнаружение устройства на проводе и инициализация канала).

Физическая передача использует дифференциальную сигнализацию. SATA PHY содержит пару передачи и пару приема. Когда SATA-соединение не используется (например, устройство не подключено), передатчик позволяет платам передачи плавать до уровня их общего режима. Когда SATA-соединение либо активна, либо на этапе инициализации линии, передатчик управляет передающими штырями при указанном дифференциальном напряжении (1,5 В в SATA / I).

Физическое кодирование SATA использует систему кодирования строк, известную как кодирование 8b / 10b. Эта схема обслуживает несколько функций, необходимых для поддержания дифференциальной последовательной связи. Во-первых, поток содержит необходимую информацию синхронизации, которая позволяет хосту / диску SATA извлекать синхронизацию. 8b / 10b кодированная последовательность встраивает периодические переходы края, чтобы позволить приемнику достичь битового выравнивания без использования отдельно передаваемого опорного тактового сигнала. Последовательность также поддерживает нейтральный ( DC-сбалансированный ) бит-поток, который позволяет передавать драйверы и входы приемника AC-connected. Как правило, фактическая сигнализация SATA является полудуплексной, что означает, что она может только читать или записывать данные в любой момент времени.

Кроме того, SATA использует некоторые специальные символы, определенные в 8b / 10b. В частности, уровень PHY использует символ запятой (K28.5) для поддержания выравнивания символов. Конкретная последовательность из четырех символов, примитив ALIGN, используется для согласования тактовой частоты между двумя устройствами в ссылке. Другие специальные символы сообщают информацию управления потоком, полученную и потребляемую в более высоких слоях (связь и транспорт).

Для передачи физической информации между хостом и приводом используются отдельные двухточечные линии связи с низковольтной дифференциальной сигнализацией (LVDS).

Уровень PHY отвечает за обнаружение другого SATA / устройства на кабеле и инициализацию канала. Во время процесса инициализации линии связи PHY отвечает за локальное генерирование специальных внеполосных сигналов путем переключения передатчика между электрическим бездействием и конкретными 10b-символами в определенном шаблоне, согласование взаимно поддерживаемой скорости передачи сигналов (1,5, 3,0, или 6.0 Гбит / с), и, наконец, синхронизация с потоком данных PHY-уровня на удаленном устройстве. За это время никакие данные не отправляются с уровня канала.

Как только инициализация ссылок завершена, канальный уровень берет на себя передачу данных, при этом PHY обеспечивает только преобразование 8b / 10b перед передачей бит.

Уровень линии

После того, как PHY-слой установил линию, канальный уровень отвечает за передачу и прием информационных структур кадров (FIS) по каналу SATA. FIS представляют собой пакеты, содержащие управляющую информацию или данные полезной нагрузки. Каждый пакет содержит заголовок (идентифицирующий его тип) и полезную нагрузку, содержимое которой зависит от типа. Уровень связи также управляет потоком по ссылке.

Транспортный слой

Уровень третьего в спецификации ATA — это транспортный уровень. Этот уровень несет ответственность за то, чтобы воздействовать на кадры и передавать / принимать кадры в соответствующей последовательности. Транспортный уровень обрабатывает сборку и разборку структур FIS, которая включает, например, извлечение содержимого из регистров FIS в файл задачи и информирование командного слоя. Абстрактным образом транспортный уровень отвечает за создание и кодирование структур FIS, запрошенных командным уровнем, и удаление этих структур при получении кадров.

Когда данные DMA должны быть переданы и получены с более высокого командного уровня, транспортный уровень присоединяет заголовок управления FIS к полезной нагрузке и информирует уровень канала для подготовки к передаче. Такая же процедура выполняется при получении данных, но в обратном порядке. Канальный уровень сигнализирует транспортному уровню о наличии входящих данных. После обработки данных канальным уровнем транспортный уровень проверяет заголовок FIS и удаляет его перед пересылкой данных в командный уровень.

Топология

SATA использует двухточечную архитектуру. Физическое соединение между контроллером и устройством хранения не используется совместно с другими контроллерами и устройствами хранения. SATA определяет мультипликаторы, которые позволяют одному порту контроллера SATA подключать до пятнадцати устройств хранения. Множитель выполняет функцию концентратора; контроллер и каждое запоминающее устройство подключены к концентратору. Это концептуально похоже на расширители SAS.

Современные ПК-системы имеют встроенные в материнскую плату контроллеры SATA, обычно имеющие от двух до восьми портов. Дополнительные порты могут быть установлены через дополнительные хост-адаптеры SATA (доступны в различных шинных интерфейсах: USB, PCI, PCIe).

Обратная и передовая совместимость,SATA и PATA

Жесткий диск PATA с прикрепленным конвертером SATA.

На уровне аппаратного интерфейса устройства SATA и PATA ( Parallel AT Attachment ) полностью несовместимы: они не могут быть связаны между собой без адаптера.

На уровне приложений устройства SATA можно указать, чтобы смотреть и действовать как устройства PATA.

Многие материнские платы предлагают опцию «Режим устаревших», что делает диски SATA для ОС похожими на диски PATA на стандартном контроллере. Этот режим устаревания облегчает установку ОС, не требуя загрузки определенного драйвера во время установки, но жертвует поддержкой некоторых (специфичных для вендора) функций SATA. Режим устаревания часто, если не всегда отключает некоторые порты PATA или SATA платы, поскольку стандартный интерфейс контроллера PATA поддерживает только четыре диска. (Часто, какие порты отключены и могут быть настроены.)

Общее наследие набора команд ATA позволило увеличить количество недорогих PATA до чипов мостов SATA. Мостовые микросхемы широко использовались на дисках PATA (до завершения собственных накопителей SATA), а также в автономных преобразователях. При подключении к приводу PATA конвертер на стороне устройства позволяет приводу PATA работать как накопитель SATA. Преобразователи на стороне хоста позволяют подключать порт PATA материнской платы к приводу SATA.

На рынке были созданы корпуса для дисков PATA и SATA, которые взаимодействуют с ПК через USB, Firewire или eSATA с ограничениями, отмеченными выше. Существуют PCI- карты с разъемом SATA, которые позволяют подключать диски SATA к устаревшим системам без разъемов SATA.

SATA 1,5 Гбит / с и SATA 3 Гбит / с

Дизайнеры стандарта SATA — это общая цель, направленная на обратную и прямую совместимость с будущими версиями стандарта SATA. Чтобы предотвратить проблемы совместимости, которые могут возникнуть при установке на SATA-накопители следующего поколения на материнских платах со стандартными традиционными контроллерами SATA с пропускной способностью 1,5 Гбит / с, многие производители упростили переход этих новых дисков в режим предыдущего стандарта. Примеры таких положений включают:

Seagate / Maxtor добавила доступный пользователю перемычку-переключатель, известный как «Power 150», чтобы включить переключатель привода между принудительной операцией 1,5 Гбит / с и 1,5 / 3 Гбит / с.

Western Digital использует настройку перемычки, называемую OPT1, для обеспечения скорости передачи данных 1,5 Гбит / с (OPT1 активируется путем установки перемычки на контакты 5 и 6).

Приводы Samsung могут быть вынуждены использовать режим 1,5 Гбит / с, используя программное обеспечение, которое можно загрузить с веб-сайта производителя. Конфигурирование некоторых дисков Samsung таким образом требует временного использования контроллера SATA-2 (SATA 3.0 Гбит / с) при программировании привода.

Переключатель «Power 150» (или эквивалент) также полезен для подключения жестких дисков SATA 3 Гбит / с к контроллерам SATA на PCI-картах, поскольку многие из этих контроллеров (например, чипы Silicon Image ) работают со скоростью 3 Гбит / с, даже хотя шина PCI не может достигать скорости 1,5 Гбит / с. Это может привести к повреждению данных в операционных системах, которые специально не проверяют это условие и не ограничивают скорость передачи данных на диске.

SATA 3 Гбит / с и SATA 6 Гбит / с

SATA 3 Гбит / с и SATA 6 Гбит / с совместимы друг с другом. Большинство устройств, которые используются только SATA 3 Гбит / с могут подключаться к устройствам SATA 6 Гбит / с, и наоборот, хотя устройства SATA 3 Гбит / с подключаются только к устройствам SATA 6 Гбит / с со скоростью более 3 Гбит / с.

SATA 1,5 Гбит / с и SATA 6 Гбит / с

SATA 1,5 Гбит / с и SATA 6 Гбит / с совместимы друг с другом. Большинство устройств, которые только SATA 1,5 Гбит / с могут подключаться к устройствам с SATA 6 Гбит / с, и наоборот, хотя SATA 1,5 Гбит / с устройства подключаются только к устройствам SATA 6 Гбит / с со скоростью менее 1,5 Гбит / с

Сравнение с другими интерфейсами, SATA и SCSI

Параллельная SCSI использует более сложную шину, чем SATA, что обычно приводит к более высоким затратам на производство. Шины SCSI также позволяют подключать несколько дисков на одном общем канале, тогда как SATA позволяет использовать один диск на канал, за исключением использования множителя портов. Serial Attached SCSI использует те же физические межсоединения, что и SATA, и большинство SAS-адаптеров поддерживают также SATA-устройства 3 и 6 Гбит / с (для HBA требуется поддержка протокола Serial ATA Tunneling Protocol ).

SATA 3 Гбит / с теоретически предлагает максимальную пропускную способность 300 Мбайт / с на каждое устройство, которое лишь немного ниже номинальной скорости для SCSI Ultra 320 с максимальной суммой 320 МБ / с для всех устройств на шине. Накопители SCSI обеспечивают большую пропускную способность, чем несколько дисков SATA, подключенных через простой (то есть командный) множитель портов из-за разрыва соединения и агрегации производительности. Как правило, устройства SATA совместимы с корпусами и адаптерами SAS, тогда как устройства SCSI не могут напрямую подключаться к шине SATA.

SCSI, SAS и волоконно-канальные (FC) диски стоят дороже, чем SATA, поэтому они используются на серверах и дисковых массивах, где более высокая производительность оправдывает дополнительные затраты. Недорогие диски ATA и SATA развивались на рынке домашних компьютеров, поэтому существует мнение, что они менее надежны. По мере того, как эти два мира перекрывались, предмет надежности стал несколько противоречивым. Обратите внимание, что, как правило, частота отказов диска зависит от качества его головок, пластин и поддерживающих производственных процессов, а не от его интерфейса.

Использование серийного ATA на бизнес-рынке увеличилось с 22% в 2006 году до 28% в 2008 году.

Сравнение с другими шинами

SCSI-3 устройства с разъемами SCA-2 предназначены для горячей замены. Многие серверные и RAID-системы обеспечивают аппаратную поддержку прозрачной горячей замены. Разработчики стандарта SCSI перед разъемами SCA-2 не нацелились на «горячую» замену, но на практике большинство реализаций RAID поддерживают «горячую» замену жестких дисков.

Наименование Скорость передачи данных Data rate Max. cable length Power provided Devices per channel
eSATA 6 Gbit/s 600 MB/s
  • 2 m
  • 1 m with passive SATA adapter
No 1 (15 with a port multiplier)
eSATAp 6 Gbit/s 600 MB/s 5 V, and, optionally, 12 V
SATA revision 3.2 16 Gbit/s 1.97 GB/s 1 m No
SATA revision 3.0 6 Gbit/s 600 MB/s
SATA revision 2.0 3 Gbit/s 300 MB/s
SATA revision 1.0 1.5 Gbit/s 150 MB/s 1
PATA (IDE) 133 1.064 Gbit/s 133.3 MB/s 0.46 m (18 in) 5 V (only 2.5-inch drive 44-pin connector) 2
SAS-3 12 Gbit/s 1.2 GB/s 10 m Backplane connectors only 1 (> 65k with expanders)
SAS-2 6 Gbit/s 600 MB/s
SAS-1 3 Gbit/s 300 MB/s
IEEE 1394 (FireWire) 3200 3.144 Gbit/s 393 MB/s 100 m (more with special cables) 15 W, 12–25 V 63 (with a hub)
IEEE 1394 (FireWire) 800 786 Mbit/s 98.25 MB/s 100 m
IEEE 1394 (FireWire) 400 393 Mbit/s 49.13 MB/s 4.5 m
USB 3.1 (Generation 2) 10 Gbit/s 1.21 GB/s 3 m 100 W, 5, 12 or 20 V 127 (with a hub)
USB 3.0 (USB 3.1, Generation 1) 5 Gbit/s 400 MB/s or more (excluding protocol overhead, flow control, and framing) 4.5 W, 5 V
USB 2.0 480 Mbit/s 35 MB/s 5 m 2.5 W, 5 V
USB 1.1 12 Mbit/s 1.5 MB/s 3 m Yes
SCSI Ultra-320 2.56 Gbit/s 320 MB/s 12 m Backplane connector only 15 excluding host bus adapter/host
10GFC Fibre Channel 10.52 Gbit/s 1.195 GB/s 2 m – 50 km No 126 (16,777,216 with switches)
4GFC Fibre Channel 4.25 Gbit/s 398 MB/s 12 m
InfiniBand, Quad Rate 10 Gbit/s 0.98 GB/s
  • 5 m (copper)
  • <10 km (fiber)
1 with, many with switched fabric
Thunderbolt 1.22 GB/s
  • 3 m (copper)
  • 100 m (fiber)
10 W (only copper) 7
Thunderbolt 2 20 Gbit/s 2.44 GB/s
Thunderbolt 3 40 Gbit/s 4.88 GB/s 100 W (only copper)

Как подключить жесткий диск IDE

Как подключить жесткий диск IDE встречающийся всё реже и реже, да уходят данные девайсы из обращения вместе с нашей молодостью. Не ценит их и молодёжь, всем Sata подавай, ну да ладно прогресс есть прогресс, надо идти вперёд, но вопрос о подключении устройств с IDE (ATA) интерфейсом возникает время от времени, поэтому мы решили посвятить этому свою статью.

Примечание: Друзья, если на Вашей материнской плате нет разъёмов IDE для подключения устаревших жёстких дисков, то Вы всё равно сможете подключить такой диск к Вашему компьютеру или ноутбуку с помощью вот таких переходников:

  1. Универсальный переходник AgeStar
  2. Внешний бокс для подключения жёстких дисков IDE, SATA!
  3. 3-х портового SATA и IDE контроллера — VIA VT6421A SATA
  4. Внешний корпус HDD Thermaltake Muse 5G для жёсткого диска ноутбука

Как подключить жесткий диск IDE

Нам на работу принесли компьютер с материнской платой Asus P5K SE с дисководом SATA, а жёсткий диск почему-то отдельно и слёзно попросили сделать его рабочим. Дисковый накопитель Maxtor-интерфейс подсоединения IDE (250 Гб, IDE) устанавливаем его в системный блок, правильно всё подключаем, но жёсткий диск IDE не определяется в BIOS. Может из-за неправильного положения перемычки? Или не был включен в BIOS-контроллер IDE, или… но обо всём по порядку.



Скажу вкратце: дисковые накопители интерфейса подсоединения IDE нужно сконфигурировать специальной перемычкой, контакты на которые насаживается перемычка находятся на торце накопителя, а инструкция по применению перемычек на верхней стороне корпуса винчестера.

Как правильно настраивать работу жёстких дисков с помощью перемычек, можете почитать у нас Перемычки на жестком диске.
Согласно инструкции наш жёсткий диск настраивается как мастер при положении перемычки в крайне левом положении, ставим перемычку



И так вставляем на жёсткий диск в специальную корзину на нашем системном блоке и крепим его четырьмя винтами, винты для крепления жёстких дисков побольше чем винты для крепления CD/DVD приводов.

На нашей материнской плате присутствует один разъём IDE, к нему можно подключить два устройства, по правилам одно устройство на шлейфе настраивается как ведущее (Master), перемычка так же ставится как мастер, подключим его к разъёму на конце шлейфа, второе должно быть подчиненным (Slave), оно подключается к разъёму по середине шлейфа, но к нему мы ничего подсоединять не будем, жёсткий диск у нас один, а дисковод интерфейса Sata уже подсоединён.
Ещё одно правило не устанавливайте на один шлейф жесткий диск и CD/DVD привод.
Подключаем жесткий диск IDE к материнской плате с помощью 80-жильного шлейфа.
Кабель подсоединения винчестера IDE имеет один отсутствующий контакт,



на материнской плате для него имеется специальная прорезь и подсоединить неправильно практически невозможно,



если не применить грубую силу, подсоединили



Дальше подключаем питание к жёсткому диску  и включаем компьютер, заходим в BIOS

  Начальная вкладка BIOS-Main, четыре разъёма SATA на материнской плате, обозначены как четыре канала, к третьему разъёму подсоединён дисковод Optiarc DVD RW, наш жёсткий диск IDE мы будем искать в другой вкладке

Стрелками на клавиатуре передвигаемся вправо к пункту Advanced, далее вниз к параметру Onboard Devices Configuration, он отвечает за работу интегрированных в материнскую плату контроллеров и портов ввода/вывода, сейчас всё поймёте, жмём Enter

Здесь мы видим, что встроенный в нашу материнскую плату контроллер Marvell IDE controller, отвечающий за работу жёстких дисков выключен, ставим его в положение Enabled



  Marvell IDE controller в положении Enabled

Наши изменения вступят в силу после перезагрузки, перезагружаемся и опять заходим в BIOS, что бы увидеть наш жёсткий диск Maxtor, нам нужна вкладка Boot и ура наш винчестер нашёлся, живой и невредимый-IDE:Maxtor 4A250J0, вот мы и подключили жесткий диск IDE,  теперь мы можем выставить загрузку с дисковода, как это сделать читайте у нас BIOS: Загрузка с диска и загрузить операционную систему Как установить Windows XP

Статьи по теме:

Метки к статье: Жёсткий диск Железо и периферия BIOS

Как подключить жесткий диск к блоку питания

Умение подключать дополнительные жесткие диски весьма пригодится Вам при недостатке свободного дискового пространства на уже установленных. Подключить HDD к персональному компьютеру можно:

  1. Установив в системный блок, используя стандартные разъемы SATA на материнской плате.
  2. Установив в системный блок, используя разъемы SAS RAID-контроллера.
  3. С помощью переходника-адаптера USB-SATA.

Это интересно! Предшественником SATA был интерфейс ATA (иное название – IDE). Различие заключается в способе передачи данных – последовательная передача у SATA, параллельная у ATA. Принято считать, что последовательная передача происходит быстрее, однако, для рядового пользователя разница незаметна.

Подключение жесткого диска внутрь корпуса к разъемам SATA

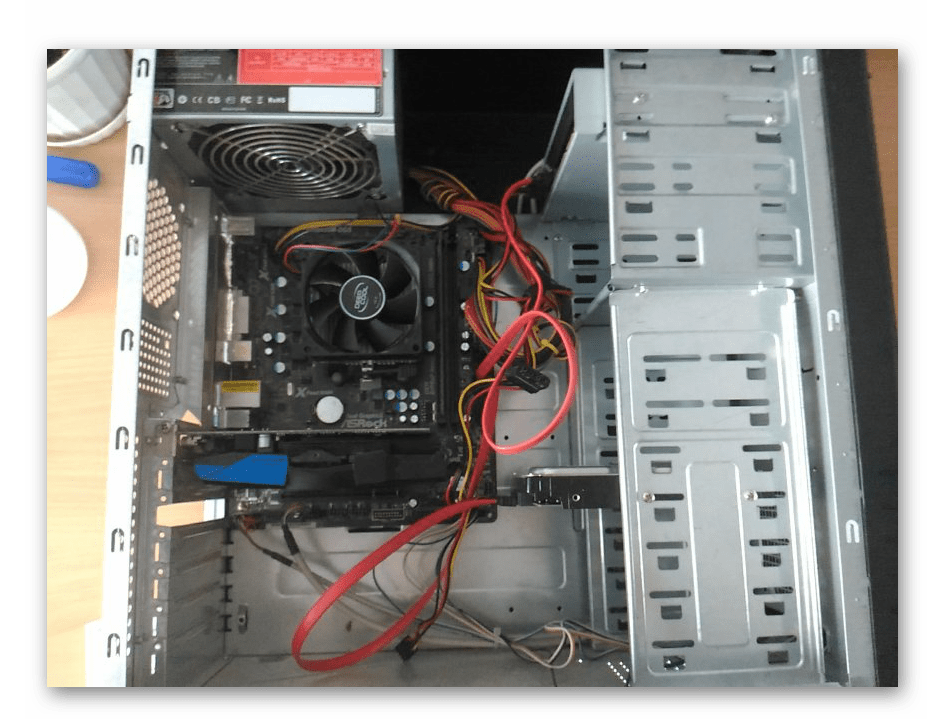

Шаг 1. Снимите крышку корпуса Вашего системного блока.

Шаг 2. Присоедините информационный шлейф к разъему на материнской плате.

На заметку! Номер разъема не важен. Определение загрузочного жесткого диска происходит по установленному на нем программному обеспечению.

Шаг 3. Присоедините информационный шлейф к разъему на жестком диске.

Шаг 4. Подключите шлейф питания к разъему винчестера.

Важно! В момент подключения кабеля питание компьютера должно быть отключено. При подключении шлейфа с поданным на него напряжением велик риск повреждения контроллера жесткого диска, или контроллера SATA материнской платы! В том случае, если Ваш блок питания имеет разъемы питания только для винчестеров IDE, воспользуйтесь специальным переходником.

Шаг 5. Закрепите жесткий диск на корпусе винтами.

Важно! Следите за тем, чтобы кабели не соприкасались с лопастями кулеров системного блока.

В том случае, если Вы используете диск с форм-фактором 2,5 дюйма, используйте специальные салазки для более плотного закрепления винчестера внутри системного блока.

Подключение жесткого диска внутрь корпуса к разъемам SAS

Данные разъемы обратно совместимы, то есть SATA можно подключить к SAS, а SAS к SATA – нельзя.

Шаг 1. Установите жесткий диск в специальный конструктив (салазки) соответствующего размера.

На заметку! Конструктивы предназначены для определенных форм-факторов, то есть вставить диск 2,5 дюйма в корзину контроллера 3,5 дюймовых винчестеров не получится.

Шаг 2. Вставьте салазки в корзину контроллера и вдвиньте до фиксирования ручки салазок в нужном положении.

Важно! Не забудьте проверить подключение кабеля RAID к материнской плате и измените настройки Вашего контроллера.

Подключение жесткого диска форм-фактора 3,5 дюйма с помощью адаптера с внешним питанием

Шаг 1. Присоедините адаптер к жесткому диску.

Шаг 2. Соедините адаптер и нужный порт Вашего компьютера с помощью USB-шнура.

Шаг 3. Подключите к адаптеру питающий кабель.

Шаг 4. Подайте питание на адаптер переключением тумблера в рабочее положение.

Шаг 5. При необходимости установите драйверы для подключенного оборудования.

Подключение жесткого диска форм-фактора 2,5 дюйма с помощью адаптера 3,5 дюйма

Диски 2,5 дюйма обычно используются в ноутбуках. Разъемы ничем не отличаются от разъемов дисков 3,5, но винчестер ноутбука крепится к корпусу с помощью специальной корзины (салазок).

Шаг 1. Снимите салазки или иные конструктивы с Вашего винчестера.

Шаг 2. Следуйте инструкции подключения жесткого диска 3,5 с помощью адаптера.

Подключение жесткого диска форм-фактора 2,5 дюйма с помощью соответствующего адаптера

При использовании специального адаптера для винчестеров 2,5, снимать салазки не понадобится. Как правило, подобные переходники не имеют внешнего питания, и получают напряжение из USB-порта компьютера.

Шаг 1. Подключите адаптер к винчестеру.

Шаг 2. Подключите оба конца USB-кабеля адаптера к портам компьютера.

Важно! Два конца кабеля нужны потому, что по одному из них передается информация, а по второму – питание адаптера.

Видео — Как подключить жесткий диск

Заключение

Мы рассмотрели три разных способа подключения винчестеров с разъемами SATA к персональному компьютеру. Каждый из них требует приобретения дополнительного оборудования, как минимум – шлейфов. В том случае, если Вы решили использовать SATA-диск как внешний (с подключением через USB-адаптер), рекомендуется приобрести надежный защитный чехол для диска. Во время работы с устройством чехол стоит снимать, чтобы избежать перегрева. Некоторые параметры жестких дисков, работающих с разными технологиями, представлены в сводной таблице.

Название Скорость передачи данных, Мб/с

Раньше компьютер работал так хорошо и быстро, а теперь зависает даже при выполнении простых команд? Не хватает свободного места на дисках для всех ваших игр, фильмов и фотографий? Конечно, выход есть! Когда на компьютере заканчивается место для хранения данных, в первую очередь уменьшается производительность. Решение проблемы просто – подключите к компьютеру еще один дополнительный жесткий диск.

Это тяжелые диски и являются стандартными для настольных компьютеров. Вы можете найти их на рисунках ниже. Иногда также могут быть некоторые комбинации – может возникнуть старый способ питания с новым разъемом на материнской плате. Идентификация вашего диска здесь ключевая, так как нам нужно купить правый отсек для вашего размера и разъемов на диске.

При покупке корпуса возьмите вышеуказанное сообщение и найдите подходящую модель, которая совместима с питанием вашего привода и его разъемом. Ниже вы найдете образцы, случайно выбранные шкафы для каждого типа диска для целей сравнения. Монтаж корпуса и использование привода.

  • Если новый жесткий диск у вас типа SATA, вам нужно всего лишь только подключить кабель SATA и красный кабель к жесткому диску одним концом, и к материнской плате другим.
  • Включите компьютер. Откройте CMOS (BIOS), нажав на кнопку F2 при загрузке, или кнопку «Delete» (если у вас не Intel). Если эти кнопки не работают попробуйте также F8. Выберите старый жесткий диск в качестве первого устройства при загрузке компьютера (higher prior device). Сохраните изменения и выходите. После загрузки системы нажмите правой кнопкой мыши по иконке «My Computer» или Мой компьютер, нажмите на вкладку «Manage» Управление или Менеджер, затем на вкладку Управление дисками или «Disk Management». Вы увидите не распределенное дисковое пространство. Выберите его правой кнопкой мыши. Выберите опцию создания нового раздела (Create new partition) и следуйте инструкциям. Выберите режим быстрого форматирования.

В корпусе системного блока имеются отсеки для устройств (обычно они находятся в передней части корпуса). Верхние отсеки корпуса предназначены, как правило для установки оптических приводов CD/DVD, Blu-Ray. А нижние отсеки, показанные на фото, предназначены для установки жёстких дисков .

Установка очень проста – она ​​может незначительно отличаться от модели к модели, но обычно она не занимает больше минуты. Просто поместите диск в корпус, а затем подключите его к имеющимся кабелям внутри корпуса к каждому разъему. В зависимости от корпуса, интерфейса и типа привода у нас может быть один или два кабеля.

У таких компьютеров не более трех лет есть такая связь. Это недорого, и его сборка прост – единственный инструмент, в котором вы нуждаетесь, – это крестовая отвертка. Выключите компьютер, отсоедините все провода от задней части корпуса и откройте корпус.

Из имеющихся отсеков мы выбираем любой и помещаем туда жёсткий диск. Необходимо его расположить так, чтобы разъёмы (смотрите изображение) диска смотрели внутрь корпуса.

Затем, берем винчестер и вставляем его по направляющим, которые не дают упасть ему вниз.

Мы ищем свободное пространство на пьедестале в корпусе и снимаем его крышку – отвинтите крепежный винт и потяните крышку. В некоторых случаях колпачок не крепится винтом, который постоянно прикреплен к корпусу. В этом случае с помощью отвертки сломаем пластину на задней части свободного слота, осторожно переместите крышку туда и обратно, чтобы сломать опорные точки и снять ее.

Разъем и вилка выполнены так, что невозможно подключиться неправильно. Затем закройте корпус и снова подключите провода. Устройство будет распознано автоматически. Иногда недавно приобретенное устройство не может быть подключено к компьютеру, потому что разъем не подходит ни к одному из гнезд. В таких ситуациях используются соответствующие адаптеры. Мы покажем вам, как правильно выбрать.

Всё. Диск вставлен, теперь его нужно закрепить винтами. Как вы видите, на корпусе имеются соответствующие отверстия для крепления.

Необходимо сделать так, чтобы резьбовые отверстия на диске совпали с отверстиями на корпусе. Теперь в них мы будем закручивать винты.

По мере развития компьютерных технологий интерфейсы подключения меняются. Часто бывает, что вы не можете подключить старые устаревшие компоненты к новому компьютеру или немного более новым периферийным устройствам на более старый компьютер. К счастью, в магазинах есть продукты, которые делают соединение несовместимым с портом устройства.

Также случается, что порты, такие как клавиатуры и мыши, повреждены. Другое решение – пожертвовать ремонтный диск или купить новую материнскую плату. Все эти варианты, как правило, довольно дороги. Ниже мы приводим описания отдельных портов и разъемов и их соответствующих адаптеров. Мы также опишем, в каких ситуациях эти адаптеры могут быть полезными.

Желательно чтобы винтов было четыре, два с одной стороны и два с другой. Прикрутив винчестер с одной стороны, разворачиваем корпус и прикручиваем другую сторону.

Жёсткий диск мы зафиксировали. Проверьте чтобы он не шатался, если диск двигается, то подтяните винты посильнее.

Адаптеры и разветвители мощности. Мы начинаем с внутренних подключений компьютера через разъемы, адаптеры и разветвители. Здесь часто возникают проблемы с совместимостью разъемов питания с внутренними разъемами питания. Кроме того, часто нет свободных разъемов для недавно приобретенного привода или ветряной мельницы. То же самое относится к ситуациям, когда вы обнаруживаете, что ваш адаптер переменного тока не имеет подходящего разъема, такого как новый жесткий диск. Не нужно покупать новый источник питания при таких поездках.

Просто используйте соответствующий адаптер или разделитель. Разумеется, нет необходимости заменять источник питания на более современный. Просто используйте разделитель мощности. Как правило, жесткий диск обычно получает малую мощность, поэтому использование сплиттера не должно напрягать источник питания.

Установка жесткого диска завершена, теперь его можно подключать к материнской плате. Прежде всего следует учесть что, жёсткие диски разных поколений имеют разные разъемы, разные кабели («шлейфы») для подключения.
Мы рассмотрим подключение жесткого диска с наиболее распространёнными интерфейсами IDE (устаревший, но все еще применяющийся) и SATA.

Однако противопоказания к использованию сплиттера – это очень низкая мощность источника питания – менее 300 Вт. Во многих случаях вы можете подключить старый источник питания к новой материнской плате, используя адаптер с одной стороной из 20 контактов, а другой 24 другой.

Просто подключите один конец адаптера к комплекту источника питания, а другой конец – к основной плате. Для этого используйте перемычку, на которой есть моксек-вилка с одной стороны, и молекс-молекс на другом, и 3-контактный разъем питания вентилятора.

Молексный адаптер не заблокирован и может использоваться для подключения другого устройства, например жесткого диска. Именно поэтому производители начали использовать разъемы питания на видеокартах. В этом случае просто используйте соответствующий адаптер питания.

Подключение жёсткого диска с интерфейсом SATA

Жесткий диск SATA подключается с помощью узкого информационного кабеля изображённого на рисунке.

Присоединяем один конец этого кабеля к разъёму на диске, а другой к материнской плате.

Стоит отметить, что для самых требовательных графических адаптеров этот адаптер добавлен в качестве стандарта. Бабушки и дедушки увидят, что такое плунжер, процессор, жесткий диск, и самое любопытное увидит, как компьютер собирается из компонентов в коробках.

Практическое руководство для всех возрастов. Объяснения для бабушек и дедушек: – Процессор – это «мозг» компьютера. он думает, собирает, сравнивает, умножает и так далее. Он рассказывает остальным компонентам, которые он должен сделать. Во время работы процессор сильно нагревается, поэтому для охлаждения его нужен кулер – жесткий диск. это место, где хранится вся информация на компьютере. является энергонезависимой памятью, поэтому информация остается сохраненной даже после выключения компьютера.

После подключения информационного кабеля, подключаем кабель питания (от блока питания) к соответствующему разъёму SATA-диска

Если у вашего блока питания нет разъёмов для SATA-устройств, воспользуйтесь переходником питания IDE/SATA. Если на жестком диске присутствуют разъемы питания двух типов SATA и MOLEX, достаточно подключение, одного из них.

Медленно скорость записи-записи довольно медленная. Его часто называют «жестким диском» и ошибочно принимают за жесткий диск. Хорошо, достаточно теории, давайте посмотрим на материнскую плату. Прежде чем мы что-нибудь собрали, важная вещь. Все сокеты на компьютере выполнены таким образом, что у них есть только одно правильное положение для входа. Нет «Я вернул его», он не существует с ног на голову. Если вы установите неправильный штекер, он вообще не войдет. Так что не заставляйте ничего, если это не значит, что его не нужно монтировать!

Перетащите безопасность с нижней пластины влево и встаньте. Также поднимите крышку, которая фиксирует процессор, и удалите пластик, который защищает слот. Процессор имеет два пинча на краях, чтобы предотвратить его ошибочность. То же самое – слот на материнской плате. Следите за тем, чтобы не согнуть штырьку. После установки процессора на место закрепите крышку и надежно закройте. Кулер должен иметь проводящую пасту на стороне, которая будет контактировать с процессором. Если у него нет «готового варианта», тогда у него есть пастообразная трубка, которую необходимо использовать для процессора.

Всё. Винчестер с интерфейсом SATA у нас подключен.

Как подключить жесткий диск через SATA видео:

Подключение жёсткого диска с интерфейсом IDE

При подключении IDE-диска прежде всего надо установить режим его работы: MASTER (главный) или SLAVE (подчинённый). Так как мы устанавливаем один винчестер, то необходимо установить режим MASTER. Режим определяется положением перемычки (джампера) на задней части диска.

Небольшое внимание к кабелю должно быть поставлено таким образом, чтобы он не мог попасть в вентилятор. Для дедушек и бабушек объяснение «двойного канала». Двухканальный режим позволяет одновременно записывать обе памяти, теоретически дублируя скорость записи и чтения.

В коробке с материнской платой вы найдете отвёртку. Небольшое объяснение того, что каждый из них. Другой тип винта – закрепить кожух и крышки жестких крышек, более старые модели. На рисунке 2 слева направо был лифт. материнская плата не попадает непосредственно в корпус. но приходит на эти ноги. На рисунке 3 это пластиковый клип, который фиксирует материнскую плату в корпусе и не позволяет ей «подделывать».

Сверху винчестера на рисунке показано на какую позицию установить перемычку, чтобы он работал как MASTER.

Вот так выглядят IDE-разъёмы на материнской плате для подключения IDE-дисков и других IDE-устройств.

Как установить материнскую плату в корпус. Во-первых, монтирует лифты и пластмассы, которые фиксируют пластину, как на рисунке выше. После этого снимите бляшку с задней части корпуса, где выходят разъемы, и замените модель, с которой появилась материнская плата. Будьте предельно осторожны, чтобы не рубить ваши металлические кусочки, они очень острые. Новое лицо монтируется внутри корпуса, нажимая. если у вас нет большой заботы, он останется при установке материнской платы. Установите опорную плиту и затяните винты.

Следующий шаг: Подключите кабели от корпуса к материнской плате. На рисунке 2 представлен эскиз материнской платы, контактов и каждого из них. Коннектор жесткого диска будет установлен на первых двух контактах в первом ряду, а следующие два контакта заняты соединителем кнопки сброса.

Подключаются устройства при помощи IDE-шлейфа (кабеля).

Берём окончание более длинного отрезка шлейфа и подключаем к разъёму на материнской плате. Так как у нас один винчестер, то шлейф следует подключать к первому IDE-каналу (на материнской плате обычно имеется обозначение – IDE 0 Primary(Первичный) и IDE 1 Secondary(Вторичный).

То же, что и с жестким диском, но он установлен в нижней части корпуса, стараясь не быть в расширении синего гнезда, на котором появится видеокарта. Для каждого из них должны быть 2 провода, один для питания и один для отправки информации. На рисунке представлены 3 типа силовых кабелей.

Правило большого пальца, разъемы имеют единственное положение, в котором они могут быть подключены. В комплект поставки также входит кабель для подключения к дискету. На снимке мы проверили меры безопасности, чтобы вы не могли поместить неправильную вилку. Удалите металлическую деталь с задней части корпуса. Видеокарта нажимается до тех пор, пока она не исчезнет, ​​а затем винт, который держит его, не падает. Обратите внимание на длину видеокарты, которая может повредить кабели жесткого диска, если они были установлены на одной линии.

Теперь подключаем шлейф к жёсткому диску. К MASTER подключается всегда разъём расположенный на конце короткого отрезка шлейфа.

Вот и все. Мы с вами пошагово рассмотрели как правильно подключить новый жёсткий диск через SATА, так и жесткий диск со старым разъемом IDE. Придерживаясь этой инструкции вы также сможете дополнительно подключить второй жесткий диск к компьютеру. Если винчестер новый или перенесён с другого компьютера, то следующие все необходимые процедуры по его настройки будут выполнены во время .

На трех кругах справа показаны лица лица, а два слева – на зажимах пылевого фильтра. находится в той же системе, что и дверь, и рекомендуется, чтобы у вас был один, чтобы предотвратить пыление ПК. Конечно, есть другие варианты хранения, но классическая версия остается на жестком диске, установленном внутри записывающего устройства.

Вы узнаете его после разъемов данных и питания. С терпением и отсоедините каждый винт и надежно замените его. Вам нужно будет вернуть крышку в конце. Винты только флаттера. Вставьте разъемы данных и источник питания в материнскую плату. Команда в вашем распоряжении, если у вас есть какие-либо вопросы или вопросы.

Установка жёсткого диска на компьютер – занятие не сложное и нечего пугаться, если вам предстоит самому это сделать, даже если вы свой компьютер в открытом виде никогда не видели. Я сейчас вам всё объясню, и всё у вас получится.

Установка жёсткого диска на компьютер потребуется в случае, если вы собираетесь обновить свой девайс, собираете компьютер с нуля или хотите второй HDD. Эта инструкция поможет вам в первых двух случаях. Но в случае замены HDD я не буду рассказывать, как извлечь старый, думаю, с этим проблем не возникнет, а только покажу, как правильно поставить новый. А вот про подключение второго харда расскажу как-нибудь в другой раз.

Прикрутите жёсткий диск к системному блоку

Установка нового жёсткого диска начинается с прикручивания его к корпусу. Делается это с помощью болтов. В корпусе харда есть резьбовые отверстия, в корпусе компьютера есть пазы. Через них и прикручивается.

Убедитесь, что установленное устройство не помешает вентиляции внутри системного блока, а также что все провода и шлейфы спокойно дотягиваются до него без натяжки.

Только на сервисе https://doctorsmm.com/в ограниченный период времени действуют скидки на продажу просмотров в Инстаграм. Торопитесь, чтобы успеть приобрести ресурс с наиболее удобным скоростным режимом к видео или трансляции, а опытные менеджеры помогут Вам разобраться в любом вопросе.

Подключение жёсткого диска к материнской плате

Болты зафиксированы, и переходим к проводам и шлейфам. Подключите шлейфы к материнской плате, с помощью которых HDD будет с нею сообщаться.

В зависимости от типа HDD, они будут отличаться – ATA (IDE) и SATA. Первые более старые, вторые новые, но оба вида всё ещё бывают в продаже.

Подключение жёсткого диска IDE к материнской плате осуществляется с помощью шлейфа, который отличается большим количеством контактов, пинов, и поэтому он широкий. На шлейфе имеется замок, который не позволяет подключить его неправильно. Поэтому ошибиться невозможно. Соедините с помощью IDE шлейфа HDD и материнскую плату.

Подключение жёсткого диска SATA происходит с помощью узкого шлейфа. Перепутать гнёзда подключения на материнской плате будет невозможно, так как SATA подойдёт только в правильный разъём. С помощью SATA шлейфа следует соединить HDD с материнской платой.

Подключение жёсткого диска к питанию

В жёстких дисках IDE и SATA различаются и кабели питания. Большинство блоков питания снабжаются разъёмами для одного и другого вида или имеются специальные переходники.

Для подключения жёстких дисков IDE используется разъём 4-х пиновый Peripheral Power Connector. Для жёстких дисков SATA нужен разъём SATA Power Connector. В обоих случаях нельзя перепутать подключения, поэтому не опасайтесь, что сделаете что-то не правильно.

Отличия подключения жёстких дисков IDE и SATA

Казалось бы, процедура подключении одинаковая, но на самом деле IDE немного отличается от SATA тем, что там требуется установить позицию перемычки, так называемого джампера.

Материнская плата снабжается обычно парой разъёмов для IDE устройств, и в каждое может быть подключено по два девайса. В каждой паре может быть одно устройство master и одно slave, и нельзя, чтобы было два одинаковых. Жёсткий диск должен иметь позицию master, если с него загружается Windows. Второе устройство в этой же ветви подключения должен быть slave.

Если всё это трудно понять, то просто поставьте джампер на master, если в вашем компьютере только один жёсткий диск.

Карту подключения джампера вы сможете найти на самом корпусе жесткого диска.

С SATA таких проблем нет. Ведущие и ведомые позиции устанавливаются через BIOS. При подключении жёсткого диска SATA потребуется настроить его как загрузочный, если на нём установлена операционная система.

Интерфейсы подключения жестких дисков — IDE, SATA и другие. Какие бывают разъемы жестких дисков

Жёсткий диск — простая и маленькая «коробочка» с виду, хранящая огромные объёмы информации в компьютере любого современного пользователя.

Именно таковой она кажется снаружи: достаточно незамысловатой вещицей. Редко кто при записи, удалении, копировании и прочих действий с файлами различной важности задумывается о принципе взаимодействия жёсткого диска с компьютером. А если ещё точнее — непосредственно с самой материнской платой.

Как эти компоненты связаны в единую бесперебойную работу, каким образом устроен сам жесткий диск, какие разъемы подключения у него есть и для чего каждый из них предназначен — это ключевая информация о привычном для всех устройстве хранения данных.

Интерфейс HDD

Именно этим термином можно корректно называть взаимодействие с материнской платой. Само же слово имеет гораздо более широкое значение. К примеру, интерфейс программы. В этом случае подразумевается та часть, которая обеспечивает способ взаимодействия человека с ПО (удобный «дружелюбный» дизайн).

Однако же рознь. В случае с HDD и материнской платой он представляет не приятное графическое оформление для пользователя, а набор специальных линий и протоколов передачи данных. Друг к другу эти компоненты подключаются при помощи шлейфа — кабеля со входами на обоих концах. Они предназначены для соединения с портами на жёстком диске и материнской плате.

Иными же словами, весь интерфейс на этих устройствах — два кабеля. Один подключается в разъем питания жесткого диска с одного конца и к самому БП компьютера с другого. А второй из шлейфов соединяет HDD с материнской платой.

Как в былые времена подключали жёсткий диск — разъем IDE и другие пережитки прошлого

Самое начало, после которого появляются более совершенные интерфейсы HDD. Древний по нынешним меркам появился на рынке примерно в 80-х годах прошлого столетия. IDE дословно в переводе означает «встроенный контроллер».

Будучи параллельным интерфейсом данных, его ещё принято называть ATA — Однако стоило со временем появиться новой технологии SATA и завоевать гигантскую популярность на рынке, как стандартный ATA был переименован в PATA (Parallel ATA) во избежание путаниц.

Крайне медленный и совсем уж сырой по своим техническим возможностям, этот интерфейс в годы своей популярности мог пропускать от 100 до 133 мегабайта в секунду. И то лишь в теории, т. к. в реальной практике эти показатели были ещё скромнее. Конечно же, более новые интерфейсы и разъемы жестких дисков покажут ощутимое отставание IDE от современных разработок.

Думаете, не стоит преуменьшать и привлекательных сторон? Старшие поколения наверняка помнят, что технические возможности PATA позволяли обслуживать сразу два HDD при помощи только одного шлейфа, подключаемого к материнской плате. Но пропускная способность линии в таком случае аналогично распределялась пополам. И это уже не упоминая ширины провода, так или иначе препятствующую своими габаритами потоку свежего воздуха от вентиляторов в системном блоке.

К нашему времени IDE уже закономерно устарел как в физическом, так и в моральном плане. И если до недавнего времени этот разъём встречался на материнских платах низшего и среднего ценового сегмента, то теперь сами производители не видят в нём какой-либо перспективы.

Всеобщий любимец SATA

На длительное время IDE стал наиболее массовым интерфейсом работы с накопителями информации. Но технологии передачи и обработки данных долго на месте не застаивались, предложив вскоре концептуально новое решение. Сейчас его можно встретить практически у любого владельца персонального компьютера. И название ему — SATA (Serial ATA).

Доступ к жесткому диску через USB-корпус

Если по какой-то причине ваш ноутбук не загружается и вам необходимо получить доступ к данным на жестком диске (я полагаю, что с самим жестким диском все в порядке), вы можете использовать внешний USB-корпус. Этот метод очень прост и может быть очень полезным, когда вам нужен экстренный доступ к вашим данным на жестком диске.
Прежде всего вам необходимо купить внешний USB-корпус для жестких дисков ноутбука. Эти корпуса недорогие, и обычно их можно купить в любом местном компьютерном магазине.Вы также можете найти широкий выбор внешних корпусов в Интернете. Обязательно покупайте подходящий, корпуса для жестких дисков ATA и SATA разные (разъем внутри корпуса будет другим). Обычно в комплект входит корпус и USB-кабели.

Теперь выньте жесткий диск из ноутбука. В этом примере я использую жесткий диск ATA.

Откройте корпус корпуса и подключите жесткий диск к разъему внутри. После этого вставьте жесткий диск в корпус.

После того, как все собрано, можно подключать это устройство к любому работающему компьютеру (ноутбуку или ПК). Кабель корпуса обычно имеет два USB-разъема на одном конце, убедитесь, что оба из них подключены к компьютеру. Внешний источник питания для корпуса не требуется, поскольку жесткий диск получает питание через порты USB. Если компьютер, к которому вы подключаете корпус, работает под управлением Windows 2000 или более поздней версии, вам не потребуются драйверы устройств. Как только вы подключите корпус к компьютеру, внешний жесткий диск должен быть обнаружен и распознан автоматически.После этого внешний жесткий диск появится в «Мой компьютер», и вы сможете получить к нему доступ как к любому другому жесткому диску на компьютере.

Если при попытке доступа к файлам на жестком диске вы получаете сообщение «Доступ запрещен», вам придется стать владельцем файла или папки.

В моем предыдущем посте объясняется, как подключить жесткий диск ноутбука к настольному ПК через адаптер жесткого диска IDE.

Как просмотреть содержимое жесткого диска | Small Business

Просмотр содержимого жесткого диска возможен с помощью Windows Explorer, инструмента, интегрированного в операционные системы Windows, начиная с Windows 95.Этот инструмент упрощает просмотр папок жесткого диска, но при этом предполагается, что жесткий диск доступен для компьютера. Если в вашей компании используется много жестких дисков, в конечном итоге вам потребуется доступ к внутреннему жесткому диску, который на самом деле не установлен в вашей системе. Это все еще возможно с помощью специального адаптера. Однако для просмотра всех файлов и папок вам также может потребоваться настроить параметры системы для просмотра файлов, которые обозначены как скрытые или системные.

Преобразование встроенного жесткого диска в внешний

Подключите кабель питания адаптера SATA-USB к L-образному разъему питания на внутреннем диске SATA.Накопители SATA имеют два L-образных разъема, расположенных рядом. Больший из двух — разъем питания. Меньший — это порт данных SATA.

Подключите разъем SATA адаптера к порту данных SATA внутреннего жесткого диска.

Разместите жесткий диск рядом с компьютером на ровной поверхности. Не перемещайте привод после включения.

Вставьте шнур питания адаптера в розетку и переведите переключатель «Power» в положение «On».

Вставьте USB-кабель адаптера в свободный USB-порт вашего компьютера.Windows автоматически распознает диск через несколько секунд.

Проводник Windows

Нажмите «Пуск» и выберите «Компьютер», чтобы открыть проводник Windows.

Дважды щелкните букву жесткого диска в разделе «Жесткие диски» на правой панели, чтобы просмотреть содержимое диска. Чтобы просмотреть файлы в папках, дважды щелкните папку.

Щелкните правой кнопкой мыши букву диска и выберите «Извлечь», когда закончите просмотр диска.

Просмотр всех файлов

Нажмите «Упорядочить» на панели инструментов проводника Windows и выберите «Папка и параметры поиска».«

Щелкните« Показать скрытые файлы, папки и диски »в разделе« Дополнительные параметры ».

Снимите флажок« Скрыть защищенные файлы операционной системы (рекомендуется) »в разделе« Дополнительные параметры »и нажмите« Да »в диалоговом окне подтверждения. Щелкните «ОК.»

Устранение неполадок док-станции подключаемого жесткого диска USB3-SATA-U3

  • Продукция Все продукты Аудио Bluetooth® Хранилище данных Док-станции Инструменты разработки оборудования Устройства питания и аккумуляторы Thunderbolt ™ 3 Графические адаптеры USB USB-концентраторы, кабели и переключатели Периферийные устройства USB Адаптеры и кабели для видеопортов Подключаемая производительность Наследие Просмотреть все Аудио Bluetooth® Наушники и гарнитуры Компьютерные колонки Просмотреть все Bluetooth Аудио Разработка оборудования USB-адаптер Bluetooth® Просмотреть все хранилище данных Путем подключения к хосту По типу носителя информации Просмотреть все Док-станции По максимальному количеству поддерживаемых дисплеев По типу видеовыхода Путем подключения к хосту С доставкой питания на хост Плата Azure IoT Программируемый контроллер мощности Bluetooth® Измерители мощности USB Просмотреть все устройства питания и аккумуляторы Зарядка телефона и планшета Силовые банки Электрические полосы Просмотреть все Thunderbolt 3 Кабели Доки Место хранения Видео адаптеры Просмотреть все Графические USB-адаптеры Путем подключения к хосту Просмотреть все USB-концентраторы, кабели и переключатели Хабы по подключению к хосту Концентраторы по количеству портов Концентраторы USB-C USB-кабели USB-переключатели Просмотреть все Периферийные USB-устройства Кабели для переноса данных Мыши и клавиатуры Микроскопы Захват видео Проводные сетевые адаптеры Адаптеры беспроводной сети Просмотреть все Адаптеры и кабели для видеопортов По источнику видео Путем подключения к дисплею Thunderbolt ™ 3 USB Тип-A USB Type-C SATA М.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
