Усилитель мощности на двух 6п45с • HamRadio

Усилитель мощности на двух 6п45с был разработан для повседневной работы в эфире. Кроме того, его можно рекомендовать для повторения начинающим радиолюбителям коротковолновикам. В усилителе используются лампы 6П45С, которые доступны, имеют хорошую линейность и огромный рабочий ресурс (5000 часов). Их вполне можно применять даже после многих лет работы в блоке строчной развертки телевизоров. Усилитель мощности на двух 6п45с имеет выходную мощность 200 Вт на всех КВ диапазонах при входной мощности 30 Вт и собран в имевшемся в распоряжении автора корпусе с габаритными размерами 193x393x270 мм.

Часто начинающие радиолюбители (и не только) приобретают недорогой импортный трансивер, не имеющий встроенного антенного тюнера (автоматического согласующего устройства). Исходя из этого, в усилитель мощности на двух 6п45с применена схема включения ламп с общим катодом, в которой напряжение возбуждения подается на управляющую сетку. Усилитель позволяет “разгрузить” трансивер, развязав его от антенны. Фактически, как сейчас принято говорить, это активный антенный тюнер. Помимо всего прочего, трансивер защищен от зарядов статического электричества на зажимах антенны и других неприятностей, связанных с этим (например, обрыва антенны или короткого замыкания в ней). В случае пробоя ламп (инцидент маловероятный при применении ламп 6П45С) такое схемное решение гораздо более безопасно для трансивера, нежели схема с общими сетками.

Принципиальная схема усилитель мощности на двух 6п45с приведена на рисунке. Входной сигнал через ВЧ разъем XW1 и контакты реле К1.1 поступает на два ФНЧ с частотой среза 32 МГц, которые выполнены в виде П-контуров, входные и выходные сопротивления которых составляют 100 Ом. На входе усилителя П-контуры соединены параллельно, следовательно, входное сопротивление составляет 50 Ом. В схеме отсутствуют конденсаторы емкостью около 60 пФ, входящие в ФНЧ. Реально эти конденсаторы образованы монтажными и иными емкостями. Входная емкость ФНЧ образована емкостью коаксиального кабеля, с помощью которого выход трансивера соединяется с входом усилителя, а также емкостью монтажа и емкостью контактов реле К1. 1, что в сумме составляет 120 пФ. Погонная емкость коаксиального кабеля РК50-3-13 равна 110 пФ/м, следовательно, длина кабеля, соединяющего трансивер с усилитель мощности на двух 6п45с, должна быть около 90 см. Точнее длина кабеля подбирается по минимуму КСВ при настройке усилитель мощности на двух 6п45с.

В выходную емкость каждого ФНЧ входят входная емкость лампы (55 пФ) и емкость монтажа (примерно 5 пФ), что в сумме составляет 60 пФ. Применение ФНЧ полезно сразу по нескольким причинам. Во-первых, для снижения уровня высших гармоник, во-вторых, для компенсации емкости коаксиального кабеля, соединяющего усилитель с трансивером, длина которого не должна превышать 0,1 от длины самой короткой волны усиливаемого сигнала, т.е. 1 м. При выполнении этого условия кабель представляет собой емкость и не трансформирует входное сопротивление усилителя. В-третьих, ФНЧ компенсирует входную емкость лампы, вследствие чего входное сопротивление усилителя становится частотно-независимым, и амплитуда возбуждающего сигнала не снижается с ростом частоты. Очевидно, что применение ФНЧ оправдано.

Выходы ФНЧ нагружены на резисторы (соответственно R7 и R10). С этих резисторов через конденсаторы С7 и С9 переменное ВЧ напряжение поступает на управляющие сетки ламп VL1 и VL2. Коэффициент усиления каждой лампы составляет 6,7 раза по мощности (примерно 8,2 дБ). Это, конечно, немного и сравнимо с коэффициентом усиления при работе ламп с общими сетками, но оправдывается очень устойчивой работой усилителя. Кроме того, упрощается его входная часть. Задача фильтрации побочных колебаний на входе усилителя не ставилась, т.к. с этим справляются выходные цепи трансивера, хотя некоторая фильтрация высших гармоник, конечно, происходит.

Такое построение усилитель мощности на двух 6п45с имеет еще одно достоинство, заключающееся в том, что проходные емкости ламп не суммируются, что происходит при параллельном включении ламп. Следовательно, дополнительно повышается устойчивость работы усилителя.

В П-контуре применена комбинированная (для диапазона 28 МГц) последовательно-параллельная схема питания. Резонансное сопротивление П-контура равно 600 Ом. Анодный дроссель не имеет паразитных (параллельных или последовательных) резонансов в диапазоне частот от 1,5 до 30 М Гц. На ВЧ диапазонах часть дросселя Др2-1 закорачивается по переменному току при помощи дополнительной галеты переключателя диапазонов и конденсатора С14. Кроме того, с помощью этой галеты к “горячему” концу П-контура при работе на 80-метровом диапазоне подключается дополнительный конденсатор С16. Резонансная частота контура, образованного конденсаторами С13, С14 и частью дросселя Др2-1, — около 600 кГц, и для частот выше 14 МГц (да и намного ниже) его сопротивление переменному току практически равно нулю.

Применение переключаемого анодного дросселя в совокупности с другими принятыми мерами позволило получить одинаковую выходную мощность (200 Вт) на всех КВ диапазонах. Дросель ДрЗ и конденсатор С12 служат для защиты блока питания при возможном самовозбуждении усилителя на УКВ. На выходе П-контура для удобства настройки установлен ВЧ вольтметр. В режиме передачи, когда нажата педаль, срабатывает электронный ключ, выполненный на транзисторах VT1 и VT2. Транзистор VT2 открывается, и срабатывают реле К1 — КЗ, включенные в его коллекторную цепь. Контакты реле К3.1 (рис.2) переключаются, и на экранные сетки ламп подается напряжение питания от стабилизатора напряжения, выполненного на транзисторе VT1. Стабилизатор параллельного типа, обеспечивающий защиту ламп при динатронном эффекте анода или экранной сетки, несмотря на свою простоту, работает хорошо. Резистор R9, который подключен к выходу стабилизатора, облегчает тепловой режим транзистора VT1 в режиме приема.

Конечно, можно было бы применить параллельно-последовательный стабилизатор напряжения, который экономичнее параллельного, но и намного сложнее, т.к. содержит фактически два стабилизатора. Такое конструктивное усложнение при не очень-то значительной экономии, по мнению автора, нецелесообразно. Работу стабилизатора можно улучшить, применив вместо балластного резистора R5 лампочку на соответствующие напряжение и ток, которая будет играть роль бареттера, повышая коэффициент стабилизации. По сути, параллельный стабилизатор напряжения — это просто мощный высококачественный стабилитрон, ток через который (62 — 70 мА) устанавливается при помощи балластного резистора R5.

Силовой трансформаторТр1 блока питания включается в сеть плавно, через ограничивающий резистор R1, который через некоторое время после включения замыкается накоротко контактами тумблера В1 со средним нейтральным положением. Такая простая схема включения значительно продлевает жизнь лампам и силовым трансформаторам, да и всему усилителю в целом. Известно, что нить накала холодной лампы имеет сопротивление в десять раз меньше, чем разогретая нить. Следовательно, пусковой ток накала лампы в десять раз превышает номинальный ток накала. Большой бросок тока в момент подачи напряжения перегружает нить накала, разрушает ее структуру и уменьшает срок службы лампы. Поэтому применение плавного включения более чем оправдано.

На входе силового трансформатора установлен сетевой фильтр, выполненный на двух обмоточном дросселе Др1 и конденсаторах С1 и С2. Источник анодного питания имеет защиту от превышения анодного тока. Резистор R11 (рис.) ограничивает ток при пробое или коротком замыкании выхода источника анодного напряжения на уровне 600/10 = 60 (А). Примененные в блоке питания (рис.) диоды типа FR207 выдержат этот импульс тока и не выйдут из строя. Источник анодного напряжения составлен из двух, по 300 В каждый, включенных последовательно, что улучшает динамические характеристики источника питания.



На задней стенке корпуса усилитель мощности на двух 6п45с, напротив ламп 6П45С, установлен вентилятор М1 на напряжение 24 В, работающий на вытяжку. Он включается при длительной работе усилителя мощности тумблером В2. Для уменьшения акустического шума вентилятор питается напряжением 20 В. Вентилятор закреплен через прокладку из мягкого фетра. Кроме того, на винты, крепящие его к задней стенке, надеты полиэтиленовые трубочки и по две шайбы из фетра и текстолита. Таким образом, корпус вентилятора полностью изолирован от металлической поверхности. В случае применения вентилятора с пластмассовым корпусом — это желательно, а если корпус металлический, то такое крепление является обязательным. Лампы 6П45С установлены на пластине из двустороннего стеклотекстолита, под которую в шасси сделан вырез 125×65 мм. Все напряжения подводятся к лампам через проходные конденсаторы (кроме, конечно, напряжения возбуждения, которое подводится коаксиальным кабелем диаметром около 4,5 мм с фторопластовой изоляцией). Реле К1 расположено вблизи входного разъема XW1 (рис.).

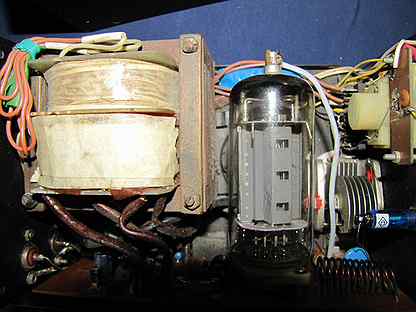

Все детали, относящиеся к высокочастотному блоку, соединены между собой шинами шириной 20 мм, которые нарезаны из луженой жести от банок растворимого кофе. С шинками соединены катоды ламп, токосъемы конденсаторов переменной емкости, входящих в П-контур, антенный разъем, “земляная” клемма, блокировочные конденсаторы в цепи анодного дросселя. Особенно тщательно следует соединить с шиной токосъемы КПЕ, заземляемые выводы дополнительных конденсаторов, подключаемые к ним, и катоды ламп. Учитывая, что между точками заземления КПЕ и катодов ламп протекает большой контурный ток, между ними не должны заземляться другие, идущие на корпус детали. Вследствие большой суммарной выходной емкости двух ламп 6П45С (около 40 пФ) значительная часть контурного тока (примерно половина на 28 МГц, на НЧ диапазонах значительно меньше) протекает по участку шины между анодным КПЕ и катодами ламп.

Катушки индуктивности L1 и L2 входных ФНЧ содержат по 12 витков провода ПЭВ-2 1,2 мм. Диаметр намотки — 10 мм, длина — 20 мм. Намотка бескаркасная. Оба ФНЧ заключены в один общий экран и расположены под шасси, около ламповых панелек.

Все катушки индуктивности П-контура намотаны в одну сторону, отводы считаются от “горячего” конца. Катушка L3 — бескаркасная (диаметр — 26 мм), намотана посеребренным проводом 03 мм на оправке, длина намотки — 30 мм, число витков — 4. Анодный КПЕ, в качестве которого применена одна секция от двухсекционного конденсатора переменной емкости старого образца с зазором между пластинами не менее 0,5 мм, припаян к отводу от одного витка катушки L3. Такое подключение уменьшает влияние начальной емкости КПЕ на резонансную частоту П-контура в диапазоне 28 МГц.

Катушка L4 — бескаркасная (диаметр — 40 мм), имеет 4,5 витка провода ПЭВ-2 02 мм, отвод — от 3-го витка, длина намотки — 27 мм. Катушка L5 намотана на каркасе 45 мм и содержит 5+5 витков, диаметр провода — соответственно 1,5 и 1,0 мм. Шаг намотки — 5 мм, длина намотки — 50 мм. Анодный дроссель намотан на фторопластовом стержне диаметром 18 мм, длина намотки — 90 мм, провод — 0,4 мм, отвод — от середины.

Силовой трансформатор Тр1 выполнен на магнитопроводе ШЛ32х40. Его моточные данные приведены в таблице.

Дроссель сетевого фильтра выполнен несколько необычно. Он намотан двойным сетевым проводом от сгоревшего электропаяльника на ферритовом стержне 08 мм от магнитной антенны радиоприемника. Длина стержня — не менее 120 мм. Перед намоткой ферритовый стержень обматывается несколькими слоями лакоткани. Вначале дроссель мотается как обычно, но, когда обмотка доходит до середины стержня, направление намотки меняется на противоположное. Для этого посередине дросселя провод изгибается, петля закрепляется крепкой капроновой или шелковой нитью. Затем, если намотка велась по часовой стрелке, после середины длины стержня она ведется против часовой стрелки. Индуктивность дросселя остается достаточно большой, но полностью исключается подмагничивание ферритового стержня и его насыщение из-за возможного недостаточного сечения. Следовательно, полностью исключаются все нелинейные эффекты и изменение индуктивности дросселя при изменении нагрузки на сетевой фильтр.

Усилитель мощности на двух 6п45с работает в классе В. Ток покоя ламп (80 — 100 мА) устанавливается при помощи переменного резистора R13. Напряжение смещения — около -45 В. Применение дополнительных резисторов R14 и R15 полностью устраняет ошибочную установку напряжения смещения и его пропадание при нарушении контакта в переменном резисторе R13.

На входе усилитель мощности на двух 6п45с, между точкой соединения нижних (по схеме) выводов катушек L1 и L2 и общим проводом, устанавливается конденсатор емкостью около 120 пФ, составленный из 3 конденсаторов КТ-2. Емкость этого конденсатора уточняется при настройке усилителя в диапазоне 28 МГц по минимальному КСВ в кабеле, соединяющем трансивер с усилителем мощности. Настройку желательно проводить при хорошо прогретых лампах. Настройка ФНЧ производится подбором индуктивности катушек L1 и L2, а также длины кабеля.

П-контур сначала следует настроить “холодным” способом [2]. Схема стенда приведена на рис.З. При настройке П-контура не следует, как рекомендуют некоторые авторы, отключать лампы и анодный дроссель и заменять их эквивалентной емкостью. Во-первых, трудно точно измерить эту емкость, и не все радиолюбители имеют измеритель емкости, а во-вторых, анодный дроссель в схеме параллельного питания подключен именно параллельно катушкам П-контура (посредством блокировочных конденсаторов С12 и С15). Следовательно, через него течет контурный реактивный ток, зависящий от величины переменного напряжения на аноде лампы и индуктивности самого дросселя.

Как известно, при параллельном соединении двух (или нескольких) катушек их общая, суммарная, индуктивность уменьшается и становится меньше индуктивности любой из параллельно подключенных катушек. Понятно, что наибольшее уменьшение индуктивности П-контура произойдет на диапазоне 1,8 МГц. На диапазоне 28 МГц влияние анодного дросселя на уменьшение величины индуктивности контурной катушки незначительно, находится в пределах погрешности измерительных приборов, и им можно пренебречь.

Если катушки L3 — L5 изготовлены точно по описанию, настройка П-контура сводится к проверке резонанса в середине каждого диапазона. Для этого подойдет гетеродинный индикатор резонанса (ГИР), который, несмотря на свою простоту, является универсальным высокочастотным прибором и совершенно незаслуженно забыт в настоящее время. Не стоит забывать и о неоновой лампочке, которая, будучи закреплена на длинной стеклотекстолитовой палочке, является отличным пиковым индикатором высокочастотного напряжения и позволяет точно определить момент точной настройки П-контура в резонанс, или, например, появление самовозбуждения. По цвету ее свечения можно определить примерно и частоту самовозбуждения. На рабочей частоте свечение неоновой лампочки имеет желтовато-фиолетовый цвет, а при самовозбуждении на УКВ ее свечение принимает голубоватый оттенок.

Анодный ток ламп при расстроенном П-контуре должен быть около 600 — 650 мА, при настроенном П-контуре — не меньше 535 — 585 мА, т.е. “провал” анодного тока в процессе настройки П-контура не должен превышать 65 мА, т.к. при этом происходит перераспределение анодного тока “в пользу” тока экранных сеток ламп. Следовательно, больший ток экранных сеток вызовет их перегрузку по мощности, что нежелательно.

Не следует стремиться получить выходную мощность более 200 Вт. Тем не менее, увеличив анодное напряжение до 900 — 1000 В и соответственно изменив данные П-контура, в режиме SSB можно получить выходную мощность 300 Вт. Но надежность усилителя при этом падает, т.к. максимально допустимая мощность, длительное время рассеиваемая на аноде одной лампы, составляет всего 35 Вт. Поэтому использовать такой режим не рекомендуется, да и разница в уровне излучаемых сигналов не так уж и велика.

⚡️Ламповый усилитель на 6п45с | radiochipi.ru

На чтение 6 мин. Опубликовано Обновлено

“Мессир, ну почему же — монстры? Они тяжелы, громадны, и сильно пышут жаром.” Начну с того, что журнал, который вы читаете, все-таки не аудиофильский. Что такое аудиофилия? Это увлечение консервированным (в хорошем смысле!) звуком. Щелчок выключателя электропитания и… полились чарующие звуки.

Не с валика Эдисона, не из граммофона и не из патефона, а из ваших, именно ваших акустических систем. Но как достичь волшебства, или очарования звуком? Ясное дело — применив соответствующие компоненты системы звуковоспроизведения. Не будем говорить о проигрывателях и акустических системах, тем более, о золоченых кабелях и серебряных шасси.

Обратим свой взор на схемотехнику усилителей. В прежние времена в нашей громадной стране все усилия тратились на “оборону”. Вопросами высококачественного звуковоспроизведения занимались отдельные энтузиасты. Публикаций было мало. Основные достижения были получены не у нас, а где-то там, за океаном.

Там же находятся и основные источники информации. Кто у нас слышал раньше о триодных усилителях Cucing’a, знаменитом D.T.N. Williamson’e или о том, что местную трансформаторную ООС в катоде пентода предложил Peter I.Walker на ф. Acoustical manufacturing, выпускающей продукцию под маркой “Quad”? Кое-что появляется в последние годы и у нас. Хотя информации все равно маловато.

Какие же средства рекомендуются аудиофилам для достижения высококачественного звука?

  • Во-первых, это — лампы.
  • Во-вторых, это — триоды.
  • В третьих, это — (Боже упаси!) — не использовать отрицательную обратную связь (ООС) и класс “В” (только “А”!).

В четвертых, чем проще схема, тем она лучше. “Однотактник” лучше “двухтактника”.

В пятых, это — высококачественные компоненты (комплектующие).
Как видно из заглавия статьи, я не зову вас в магазин, где можно купить ламповый, на триодах, без обратной связи, однотактный, с серебряными обмотками выходного трансформатора, замечательный во всех отношениях усилитель. Например, “Ongaku”: 27 Вт на канал, 30 кг на массу и примерно 70000$ на кошелек. Я хочу поделиться своими впечатлениями и соображениями.

К сожалению, я не смог услышать работу настоящего “Ongaku”. Среди моих знакомых не оказалось обладателя этого замечательного устройства фирмы Audio Note. А всевозможные “Прибои” и даже один “Luxman” на лампах звучали как-то одинаково “тускло”, и впечатления не производили. Но вот, как-то раз, знакомый аудиофил пожаловался, что ламповый усилитель, который он собственноручно собрал за год, не оправдывает надежд, не “звучит” и даже не дает нужной мощности.

Я помог ему отрегулировать режимы ламп, уменьшить фон и получить выходную мощность по 6 Вт на канал, а также ввел отключаемую ООС с выхода на входной каскад, т.е. охватил ею три каскада, что часто делается в ламповых усилителях. Кроме того, добавил RC-цепочку на выходе (схема Цобеля) для устранения ВЧ-колебаний на холостом ходу. По приборам получилось примерно, то же время установления, что и без ООС, и та же экспонента.

И вот, мы слушаем этот усилитель. Звучит великолепно! Глубокий, без привязки к АС, объемный звук просто завораживает! Включаем вместо этого лампового “монстра” американский “Harman Kardon” (НК-1400) — транзисторный с ООС (“недорогой”, всего-то 700 $). Звук заметно хуже, чем у самодельного — нет такого объема и глубины. Запускаем отечественный ламповый “Прибой 50 УМ-204С”. Звук еще более “сухой”.

Наконец, самый решающий эксперимент. Включаем ООС в самодельном ламповом. При этом расширяется полоса пропускания с 30 кГц до 100 кГц, мощность на выходе увеличивается до 12 Вт при том же коэффициенте гармоник (около 3%), уменьшается выходное сопротивление. Все, вроде бы, прекрасно, но эффект потрясающий! Звук становится таким же. как и у “Прибоя”. Очарование исчезло, звук “сухой”, объема нет. не говоря уже о мелких деталях.

Слушать не хочется. Убираем ООС — и “волшебство” восстанавливается! Опять не хочется выключать усилитель. так бы слушал и слушал… Потом мы сравнили его звучание со звуком усилителя “Орбита УМ-002 Стерео”, скопированного с “Quad-405”, и установили, что “Орбита” на том же месте, что и “НК-1400”, но место это гораздо ниже лампового самодельного.

Нужно отметить, что прослушивание велось в одной и той же комнате 16 м², с одними и теми же акустическими системами, с одним и тем же проигрывателем компакт-дисков, на одних и тех же дисках (тестовый, джаз, хор, вокал, симфонический оркестр).


Самодельный усилитель — это усилитель I.Morrison’a, адаптированный к нашей комплектации А.Бокаревым [1]. Привожу эту простую схему (рис.1) с той цепью ООС, которая улучшила объективные технические параметры, но “испортила” звук. В усилителе использованы корпус и трансформаторы от УЗЧ “Прибой 50УМ-204С”.

Напряжения питания получились несколько меньше, чем указано в [1]. Выходная мощность также оказалась меньше. Что же дает применение в выходном каскаде триодов вместо пентодов? Вернее, ламп 6П45С в триодном включении, в классе “А” и без ООС. В классе “А” значительно уменьшается выходная мощность при том же напряжении питания, по сравнению с классом “В”.

Но ведь для высококачественного звука в маленьких помещениях (16. ..18 м²) и при АС с большой отдачей 6…8 Вт на канал вполне достаточно. Триодное включение дает меньший коэффициент гармоник, чем пентодное, раза в 2 [2, С. 119] —5% и 10% соответственно (без ООС) при оптимальной нагрузке, и еще меньший при увеличении приведенной к анодам нагрузки, но ценой уменьшения выходной мощности.

Внутреннее сопротивление триода (Rj = ∆Ua/∆Ia) значительно меньше, чем у пентода. Это видно из приводимых анодных характеристик пентода ГУ-50 (П-50, LS-50) (рис.2). В триод- ном включении ГУ-50 и 6П45С имеют практически совпадающие выходные характеристики. Для 6П45С в триодном включении они приведены в [3].

Применение выходного трансформатора, рассчитанного для пентода и имеющего большую индуктивность первичной обмотки, позволяет сильно расширить АЧХ в сторону низких частот, т.к. Ri триода в несколько раз меньше, чем Ri пентода. По этой же причине действующие емкости обмоток [2, С. 103] перезаряжаются быстрее, и полоса частот расширяется £ сторону высоких частот.

Малое Ri у триода дает малое выходное сопротивление и без ООС, хотя НЧ несколько подчеркиваются. И, наконец, самое главное. Отсутствие ООС дает чисто апериодический переходный процесс, без затягивания и колебаний (tyст = 10 мкс до уровня 99% от установившегося значения Uвых). Введение резистивной ООС глубиной 20 дБ (включен только резистор R7) приводит к большим колебаниям переходной характеристики (ПХ). Амплитуда колебаний доходит до 60% от амплитуды импульса, а период колебаний — 6.. .7 мкс.

Включение емкости С2= 1500…2000 пФ устраняет колебания, процесс становится похожим на экспоненциальный, tyст 5 мкс. Колебания с периодом 6…7 мкс говорят о наличии на диаграмме Боде на частоте около 150 кГц резонансного максимума или диполя, что может вызвать затягивание ПХ [4] и “испортить” звук. Вот и выбирайте! Или КПД как у паровоза и прекрасное звучание, или хорошие показатели и желание поскорее выключить усилитель. Аудиофилов низким КПД не испугаешь. Их лозунг: качество звука — любой ценой!

Однотактный усилитель на лампе 6П45С CAVR.ru

Рассказать в:

                                        Параметры однотактного  усилителя

Чувствительность В ,----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------0.2

Диапазон воспроизводимых частот при Pвых = 5 Вт и неравномерности АЧХ = 2.5 Дб , -------------------------------------------------------------------------------------------------18… 25000

Диапазон воспроизводимых частот при Pвых = 10 Вт и неравномерности АЧХ = 3 Дб ,---------------------------------------------------------------------------------------------------22…21000

Суммарный коэффициент гармоник при Pвых = 10 Вт ,------------------------------------------------------------------------------------------------------------------------------------------------0. 4

                                      Однотактный усилитель на лампе 6П45С

Введение

В ламповых усилителях большой мощности (более 20 Вт) наиболее распространены двухтактные оконеч­ные каскады с двухтактным трансформаторным вы­ходом, работающие обычно в режиме А или АВ Уси­лители меньшей мощности, как правило, собираются однотактными, и работают в режиме А. В [1] рассмот­рены основные принципы построения ламповых уси­лителей и совершенно верно отмечено, что "звуковой сигнал должен претерпевать как можно меньше пре­образований, усиливаться как можно меньшим чис­лом каскадов". Далее автор пишет, что усилитель с чувствительностью 0,2 В обычно содержит три каска­да усиления - очевидно, с конденсаторной межкаскад­ной связью Однако такой усилитель вряд ли будет работать при полной выходной мощности так же ста­бильно и качественно, как, например, при половине от возможного сигнала на выходе. Связано это, в пер­вую очередь, с резистивной нагрузкой для всех кас­кадов, кроме оконечного Так, при нагревании неко­торые сопротивления "фонят". Конечно, можно брать резистор большей мощности или же подключить ре­зисторы параллельно по несколько штук для увели­чения допустимой рассеиваемой мощности, но есть еще один маленький нюанс. Дело в том, что коэффи­циент каскада, нагруженного резистором, значитель­но меньше коэффициента усиления такого же каска­да, только с трансформаторной нагрузкой. К тому же резистивная нагрузка редко позволяет использовать лампу на полную мощность (в смысле - не позволяет рассеивать на аноде лампы максимально допустимую мощность), так как для этого потребуется огромное питающее напряжение каскада - от 500 В и выше Следовательно, при пониженном напряжении питания ток анода лампы так же понизится, а это неминуемо влечет за собой обеднение звука в низкочастотном секторе. Для решения данной проблемы есть два вы­хода.

1.   Использовать в каскадах предварительного и драйверного усилителя режимы с высоким напряже­нием питания каскада. Достать высоковольтные кон­денсаторы в наше время - не проблема, вот только техника безопасности. ..

2.   Использовать в каскадах предварительного и драй­верного усилителя трансформатор в качестве нагрузки.

"Нет! - скажут искушенные меломаны-радиолюбители, - межкаскадные трансформаторы стоят неприемлемо дорого! А мотать с секционированием мы не хотим!" - и будут совсем не правы. Перед резистивной нагруз­кой трансформаторная имеет следующие преимуще­ства:

-     предельно высокий КПД,

-     более естественный звук;

-     максимально возможное усиление.

Конструкция

Схема двухкаскадного усилителя представлена на рис. 1.

Как видно по схеме (рис. 1), число пассивных эле­ментов сведено к минимуму - всего 2 резистора. Схе­ма близка к хрестоматийной и, очевидно, именно из- за этого достигается столь певучее звучание. Высо­кие показатели ламповых усилителей достигаются не за счет усложнения схемотехники, а за счет тщатель­ной проработки каждого усилительного каскада. Здесь нет и не может быть "лишних" деталей. Как минимум на половину звучание усилителя определяется конст­рукцией блока питания, причем здесь необходимо по­заботиться не только о сглаживании пульсаций анод­ных напряжений, но и накальные напряжения должны быть выпрямлены. Анодные цепи должны быть раз­дельными для входного и оконечного каскадов (если речь идет о двухкаскадном усилителе), необходимы отдельные анодные обмотки.

Лампа 6Н23П выбрана после прослушивания не­скольких, а именно: пальчиковых 6Н1П, 6Н2П, 6Н23П, 6Н6П и октальных 6Н8С и 6Н9С. Выбор пал на 6Н23П в основном из-за наиболее естественного звука Дру­гие причины - доступность и низкая цена. Остальные лампы так же пригодны для данной конструкции при соответствующей коррекции режимов. В качестве вы­ходной лампы применена 6П45С с фиксированным сме­щением. Эта лампа обладает низким внутренним со­противлением и она - одна из немногих, способных дать качественный, плотный бас в однотактной схеме.

Режимы ламп следующие

6П45С: Ua = 200 В, Uc1 = -15 В, Uc2 = 140 В, la = 175 мА, Ра = 35 Вт;

6Н23П (для одного триода): Ua = 70 В, la = 21 мА, Uc = 0.

Так как оба триода лампы VL1 соединены парал­лельно, то суммарный ток входного каскада состав­ляет 42 мА.

В выходном каскаде используется режим с фикси­рованным смещением.

Схема блока питания приведена на рис. 2.

В конструкции в качестве силового лучше приме­нять тороидальный трансформатор габаритной мощ­ностью 120.. 150 Вт Первичная обмотка намотана проводом диаметром 0,6 мм и содержит 650 витков. Анодная обмотка мотается проводом той же марки ди­аметром 0,45 мм 500 витков. Накальная обмотка для лампы 6П45С намотана проводом диаметром 1,2 мм, остальные три накальные обмотки мотаются проводом диаметром 0,5 мм каждая. Все остальные накальные обмотки содержат по 19 витков. Обмотка напряжения смещения намотана проводом диаметром 0,1 мм и со­держит 80 витков Весь провод марки ПЭВ-2 Магни- топровод - ОЛ 50/80-50. Усилитель с таким силовым трансформатором (а так же при выполнении нижепе­речисленных условий) не фонит вообще! Напряжение на выходе такого усилителя при отсутствии сигнала

на входе составляет всего 4 мВ Для питания оконечно­го каскада применен источник с выпрямителем из двух диодов и двух кенотронов (это же почти "Ongaku"! ©). Кенотроны обеспечивают постепенное нарастание напряжения на аноде 6П45С, полупроводниковые ди­оды вместе с вакуумными образуют полноценный ди­одный мост. Эта мера снижает риск отравления ано­да мощной лампы быстро нарастающим высоким на­пряжением, как при использовании полностью полу­проводникового выпрямителя.

Отдельного внимания заслуживает источник напря­жения смещения выходной лампы. Выпрямитель его собран на двойном кенотроне косвенного накала 6Х2П Данная мера принята для плавного нарастания напря­жения на сетке выходной лампы, что так же продле­вает срок ее службы. Напряжение -30 В с выхода вып­рямителя поступает на сглаживающий конденсатор С4 и на простой делитель напряжения R4, R5.

В качестве общего провода применен медный про­вод диаметром 3 мм, зачищенный от лакового покры­тия. Длина выводов всех деталей и проводов - мини­мальная В качестве проводников применен провод ПЭВ-1 1,0. Все проводники, идущие непосредственно к лампам, припаяны к их ножкам, а провод, соединя­ющий входной вывод трансформатора Т2 с лампой VL2, лучше непосредственно припаивать к аноду вы­ходной лампы. Такое соединение более линейное, чем разъемное.

Как известно, одним из самых проблемных элемен­тов лампового усилителя является выходной транс­форматор. В данной конструкции есть еще и межкас­кадный. Это - перемотанный сетевой трансформатор от проигрывателя "РОМАНТИКА-222". Первичная об­мотка его содержит 3000 витков провода ПЭВ-1 0,16, всего 10 секций в каждой по одному слою. В каждом слое по 300 витков. Вторичная обмотка содержит 3600 витков провода ПЭВ-1 0,12. Всего 9 секций по одному слою намотки в каждой. Каждый слой - по 400 вит­ков. Первой на каркас наматывается секция первич­ной обмотки Далее ведется намотка с чередованием секций.

Выходной трансформатор намотан на магнитопро- воде от телевизионного сетевого трансформатора ТСШ-150. Первичная обмотка его содержит 3120 вит­ков провода ПЭВ-1 0,35, всего 6 секций в каждой по 4 слоя. В каждом слое по 130 витков. Вторичная обмот­ка содержит 675 витков провода ПЭВ-1 1,0, всего 5 секций, в каждой секции по 3 слоя. Каждый слой - по 45 витков. Первой на каркас наматывается секция пер­вичной обмотки. Далее ведется намотка с чередова­нием секций.

Дроссель L1 - D300AM (5 Гн, 300 мА) производства фирмы AUDIOINSTRUMENT. Все сопротивления, при­мененные в конструкции, марок ВЗР или УЛИ. Элект­ролитические конденсаторы Rubicon или Lipcon, ос­тальные - марок К73-17 и К78-2.

Настройка усилителя сводится к выставлению ре­жима лампы 6П45С, установке тока анода путем ре­гулирования напряжений на сетках при помощи пере­менных сопротивлений (на схеме не указаны).

Звучит усилитель не по-тетродному живо и есте­ственно. Очевидная причина этого - использование ке­нотронного выпрямителя в блоке питания. Схема этого усилителя в очередной раз доказывает, что получение высококачественного звука достигается в большей сте­пени скрупулезностью изготовления, а не только самой схемотехникой. Не спорю- делать усилитель при соблю­дении всех вышеперечисленных условий непросто, не­дешево и долго. При такой скромной выходной мощно­сти и нескромном коэффициенте гармоник кому-нибудь все они покажутся излишними и неоправданными, но, думаю, послушав его звучание, слушатель согласится - овчинка действительно стоит выделки.

1 Иванов А. Конструирование ламповых усилите лей. - Радио, 2004, №6, стр 17-20.

Андрей Тимошенко

г. Железногорск


Раздел: [Схемы]
Сохрани статью в:
Оставь свой комментарий или вопрос:

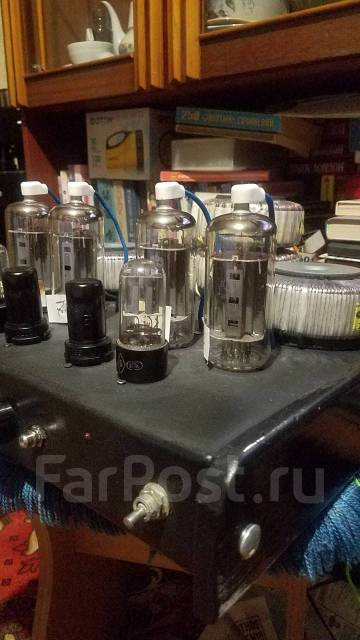

6п45с - в ЛУМЗЧ, это довольно серьёзно

Статья посвящена некоторым особенностям построения усилителя на наиболее мощных и сравнительно малогабаритных лампах из серии, известной под названием «телевизионные». В значительном объёме в тексте приведены рассуждалки по смежным темам. Как ни странно именно смежные области имеют крайне существенное значение для обеспечения результирующего качества усилителя. Например, именно согласующие трансформаторы радикально влияют на звук, а вовсе не лампы. Исправные лампы практически не влияют на характеристики усиления звука. Однако лампы красиво выглядят и светятся в темноте. И, наверное поэтому, наименования ламп производят впечатление решающих признаков качества изделия. Уже по внешнему виду заметна солидность пузатых стеклянных баллонов 6П45С. Учитывая традиционный для совдеп-ламп запас по мощности, можно построить двухтактный усилитель, в котором рассеяние анодов можно увеличить до 45-50 ватт. При таком большом рассеянии тепловыделение будет огромным. Это конечно же недостаток. Зато, как утверждают ГУРУ, качество звука в режимах, близких к А, можно получить превосходное. Моё отношение к такому экстриму - осторожное. Не сторонник я режима "А" в ламповом усилителе. Вторым неудобством 6П45С можно считать верхнее расположение анодного вывода. Кроме того, накальный ток 2,5 ампера и нагреваются лампы очень сильно, что также неудобно. Поэтому  следует предусмотреть конструкцию с закрытым сеткою верхом, или хотя бы с перекладинами. Для теплоотведения можно рекомендовать применение малошумных компьютерных вентиляторов на +12VDC, с автоматически включением при нагреве корпуса свыше 50 градусов.

Учитывая изрядную мощность выбранных ламп, следует обратить пристальное внимание на проектирование блока питания. Нужно заметить, что традиционное легкомысленное отношение многих телезрителей к источнику питания лампового усилителя не годится. Блок питания усилителя это его силовая установка, сердцевина конструкции и источник всего успеха. Силовую установку нужно создавать крайне основательно и именно по блочному принципу. А начинающим ламповикам нужно научиться быстро и точно подсчитывать требуемую мощность трансформаторов питания. Лучше ориентироваться на режим максимального потребления и приближённо подсчитать суммарную мощность обмоток трансформаторов. Вначале надо рассчитать мощности, рассеиваемые на всех анодах. В предельном режиме 4 лампы могут рассеять 40х4=160 Вт. Мелкие лампы рассеивают в анодах 4-6 Вт. Затем нужно добавить в кучу мощность, которую запланировано отправить в нагрузку, например 50х2=100 Вт. Накальные цепи мощных ламп потребляют 2,5х4х6,3=63 Вт. Мелкие лампы по накалу съедят 12-14 Вт. Итого, получается результирующее потребление величиной 260+75=335 Вт. Проектное значение КПД двухканального усилителя не превышает 30%.

Мощность силовых трансформаторов можно несколько уменьшить, поскольку максимальный режим – применяют крайне редко. При проектировании трансформаторных блоков питания учитывают большую перегрузочную способность трансформаторов. По этой причине обычно так и поступают при создании серийных усилителей, уменьшая установленную мощность БП процентов на 20-30%. Такое решение вполне позволительно, однако для усилителей высокого уровня, изготавливаемых в единичном экземпляре, так лучше не делать. Кроме того, накальные мощности уменьшить не получится, поскольку тепловые потери обмануть нельзя. Не следует и завышать величину установленной мощности трансформаторов, поскольку это неоправданно увеличивает массу изделия. Помните, при рассчитанном значении мощности трансформаторов блока питания, полученные номиналы соответствуют высоким температурам эксплуатации. Поэтому нагревание трансформаторов до 60 градусов не должно быть неожиданностью для конструктора. Если же в голове телезрителя есть представление, что железо должно быть холодным, то все мощности следует увеличить вдвое и приготовиться к тому, что масса усилителя 15 Вт станет 35-40 кг.

По моему мнению, наиболее перспективным схемным решением для двухтактных ламповых усилителей высокой энергоэффективности следует считать согласующий каскад на дифференциальной паре трансформаторов. Достоинства такой схемы полностью перекрывают её недостатки. Любые рассуждения про рукопашную намотку согласующих трансформаторов в ламповом усилителе я отношу к перфекционизму. Для мня, это представляется одним из способов самоутешения конструктора или одним из маркетинговых шагов в обосновании экстремальной стоимости усилителя. Самостоятельная намотка – вредное излишество и глупость. Сама по себе рукопашная намотка трансформаторов в двухтактный усилитель это занятие технически не сложное. Но изготовление симметричной пары, занятие уже не простое. Ручное же изготовление идентичной четвёрки трансформаторов, для дифференциального последовательного включения, это немыслимый по сложности проект. Для однотактных усилителей создание симметричных трансов реально, поскольку по технологии Игнатенко можно применить постукивание молотком при подгонке воздушного зазора на клею, по стыкам сердечников. Характеристики железа для трансформаторов с зазором особого значения не имеют, поскольку зазор в 1000 и более раз демпфирует магнитные свойства сердечника.

Пример схемы первого уровня покзан ниже. Здесь анодное напряжение достаточно высокое, а сетки включены по ультралинейной схеме к симметричным 42% отводам трансформаторных обмоток, относительно центра анодного питания +330 вольт. Это не есть хорошо, поскольку по теории вторые сетки должны иметь напряжение поменьше, нежели аноды. А на практике такое включение наряду с достоинствами ультралинейной схемы может иметь недостаток - возникновение дополнительных искажений, описанных у Игнатенко. Поэтому можно рассмотреть альтернативный вариант ультралинейного включения по другой схеме, показанной в статье ниже. Особенностью именно этих схем является включение выходного каскада с раскачкой от катодных повторителей. Любителям известно, что телевизионные лампы отличаются малой чувствительностью. Поэтому приходится прибегать к дополнительным ухищрениям, применять предварительные каскады с динамической нагрузкой или ставить дополнительные мощные драйверы. Применение схемы с пеосрадственными связями несколько усложняет настройку, зато позволяет избежать применения разделительных конденсаторов. Практическое повторение показанных здесь схем следует выполнять с применением ламп 6Н1П, с тщательно подобранными половинками по условию симметрии. Да и выходные лампы в этом варианте нужно подобрать по равенству напряжения смещения. Есть общие рекомендации для построения двухтактных усилителей высокого уровня. Применять нужно симметричные лампы, при этом геммороя будет значительно меньше. А в этих конкретных схемах это уже не пожелание, а требование.

В высокоэффективных согласующих трансформаторах зазоров нет, поэтому результат зависит только от качества намотки, равенства витков, качества сборки и нелинейности характеристик железа. Последние два условия – крайне трудно обеспечить в реальности. Здесь с ходу нужно закладывать расхождение режимных параметров примерно в 10%. А установить это расхождение на практике можно лишь путём измерения готового изделия. А когда расхождение обнаруживают, то готовый транс спокойненько можно нести на помойку, поскольку такой разброс не позволит построить энергоэффективный усилитель. Для требования ювелирной точности можно пойти по пути отбора симметричных пар из кучки буржуйских выходных трансформаторов, но сколько это будет стоить денег, даже представить трудно. Нужно понимать, что очень хороший результат в усилителе даёт расхождение нагрузочных характеристик трансформаторов не более 2-3%. Причем любопытно то, что такая разница токов ХХ вовсе не гарантирует равенство ЭДС обмоток при последовательном включении! Эта особенность описана у меня в методике подбора трансформаторов, здесь на сайте. Как правило, из 4-5 трансформаторов с примерно одинаковым током холостого хода 10-12 мА, только два изделия дают симметричную пару. Остальные разъезжаются в 8-10% и к ним приходится подбирать пару из соседних значений 8-10мА или 14-16мА по токам ХХ.

Представленные здесь объяснялки показывают глубину пропасти на пути построения высококачественного и энергоэффективного усилителя с дифференциальной парой согласующих трансформаторов на выходе. Если же требования к симметрии несколько загрубить, например до 15-20% расхождения ЭДС, то подбор пар выполнить существенно проще. При этом на этапе настройки усилителя кривизну ОС по переменному току нужно непременно выправлять регулировками по приборам врукопашную. Прямой связи с качеством усиления звука здесь найти не удастся, поскольку её нет. Не нужно думать, что усилитель с кривыми трансформаторами будет звучать значительно хуже. Не заметить этого на слух, даже на средней мощности. Схемы на лампах, как правило, автобалансные и терпят кривизну легко. А регулировка позволяет выровнять характеристики звукового тракта. Нужно просто отдать себе отчёт, что предельные режимные параметры у такой конструкции будут действительно меньше. Например, не поедет машинка с надписью Бугатти со скоростью 299 по трассе до Абакана. Доступный предел скорости окажется всего лишь каких-то 150 км/час. С полной ответственность заявляю, что слепое прослушивание усилителей с лампами, работающими на разных участках, даже очень разных рабочих характекристик достоверно опознано экспертами не будет. Нету таких людей, которые различают разные спектры гармоник, красиво смешанные внутри музыкального ряда. По приборам, безусловно установить разницу спектрального состава можно. Но только по приборам. Поэтому для экспертов останется только чмокание губами и покачивание головой, это мол нравится, а это не нравится. Причём не факт, что конкретным людям с испоченным мироощущением понравится более ровный частотный спектр, без выдающихся гармоник.

Начинающим конструкторам следует помнить, что в реальности ситуация еще проще. Если требования к изделию снизить еще больше, то при настройке усилителя получится выправить и более значительную кривизну, или по крайней мере, сгладить её последствия. При этом кривыми могут быть и сами лампы. Но даже применяя корявые лампочки можно задвинуть их на разные рабочие характеристики. При этом, находясь в кривых режимах, лампы смогут в разумных пределах выдавать в нагрузку мощность неискаженного сигнала, вполне достаточную для комфортного восприятия звука. Разницу легко понять в сравнении, показанном ниже. Сделанный без ухищрений красивый и компактный китайский домкрат с надписью 12 тонн легко поднимет Кукурузер, но его не следует применять для Камаза. Ведь Камаз он поднимет всего один раз. А если такого жесткого тестирования не делать, то водитель Кукурузера будет доволен малыми жигулёвскими габаритами домкрата и надписью 12 тонн и никогда не узнает реальности. Это обыкновенный маркетинг, ой описка в тексте, - это обыкновенный обман.

Пример схемы второго уровня показан ниже. Разделение на уровни конечно же условное, выходные трансформаторы совершенно одинаковые. Количество обмоток фиксированное. А присопособить эти обмотки под катодные ОС или под сеточные - это дело вкуса. Главное выполнить безошибочную распайку, для чего есть обыкновенный метод "научного тыка". Правильно собранный и работоспособный усилитель достаточно чувствителен к трансформаторным обратным связям, поэтому любое их неправильное включение чревато резким ухудшением режима. А вариант правильного включения обмоток всего один. Вот его и нужно обнаружить при настройке усилителя с ОС.

В целом можно заключить, что лампа 6П45С представляет собой отличный мотор, пригодный для построения динамичного и практически всеядного усилителя. Абсолютно реально выполнить сдваивание тетродов для увеличения мощности. Надо с большой осторожностью отнестись к авторам картинок, на которых вместо классического тетрода лампу 6П45С изображают в виде пентода. Это неправильное изображение. Отсюда следует исходить в оценке достоверности и результирующей авторитетности схемотехники и авторских рассуждалок. В продолжение этой статьи на сайте запланирована другая статья - об особенностях подбора ламп 6П45С.

В завершении изложения смею уверить, что все описанные на сайте железки можно приобрести за рубли. Для того, чтобы купить усилитель на 6П45С по цене от 45К, покупателю достаточно просто договориться с продавцом, предпочтительно на русском языке. Алгоритм выполнения обязательств по договорам поставки (купли-продажи) следующий. Заинтересованная сторона звонит мне по телефону в разумное время в Красноярском часовом поясе. Мы живо обсуждаем детали контракта. Затем покупатель зачисляет на мой телефонный номер платёж размером 1% от стоимости приобретения. Это служит признаком серьёзности намерения покупателя и позволяет мне, при необходимости, оперативно позвонить в ответ. После обсуждения по телефону я отправляю на электронную почту партнёра коммерческое предложение, с характеристиками товара, гарантийными обязательствами и сроками поставки. Далее, путём переписки переговоры завершаются и покупатель перечисляет на мой счёт 20% от стоимости преобретения. Оставшиеся 79% суммы на счёт поставщика перечисляются после получения покупателем уведомления о готовности поставки. Пожалуйста помните, предоплата за железки 100%. Поэтому покупатель может и сразу перечислить всю сумму, уже на первом этапе  переписки, но только после моего письменного согласования. Никаких движений с моей стороны без предварительной оплаты нет. Советы бесплатные. Доставка железок почтой России или транспортной компанией за счёт покупателя. Возможен самовывоз по договорённости. В случае отказа покупателя от сделки возврат платежей не производится.

                          Евгений Бортник, Красноярск, Россия, ноябрь 2017 года

Усилитель 6Э5П - 6П45С

Усилитель 6Э5П - 6П45С

ВНИМАНИЕ!
ПРИ СБОРКЕ И ОТЛАДКЕ УСИЛИТЕЛЯ ВАМ ПРИДЕТСЯ РАБОТАТЬ С ВЫСОКИМИ НАПРЯЖЕНИЯМИ! НЕ ЗАБЫВАЙТЕ, ЧТО КОНДЕНСАТОРЫ МОГУТ СОХРАНЯТЬ ЗАРЯД БОЛЕЕСУТОК!

НАЧАЛО.

Итак, приступаем. Возникла необходимость создать достойный SE Усилитель с приемлемой себестоимостью. Необходимо было выполнить следующие условия: использовать в качестве силовых трансформаторы ТС-180, как наиболее доступные, использовать распространенные и недорогие лампы, а так же исключить использование дорогих и зарубежных деталей. Хотя при повторении конструкции, Вы можете проигнорировать последний пункт. Первоначально, схема усилителя выглядела так: GIF(18k) или DjVu(6k).

Попутно выяснилось, что лампа 6Э5П не так уж легкодоступна, как предполагалась. Но привязка была уже сделана, и если Вы хотите повторить данную конструкцию, то Вам лучше ее найти. Можно установитть 6Э6П. Манаков Анатолий: "Хотя, я думаю, стоит применить в качестве драйвера при отсутствии 6Э5П и 6Э6П, 6Ж11П или 6Ж23П, 6Ж43П с запараллелеными анодами, или, в крайнем случае - 6П15П".

Описание конструкции.

I. Блок питания.

Схема: GIF(20k) или DjVu(8k).

Каждый канал усилителя питается от своего БП. Рассмотрим один из них. БП выполнен на трансформаторе ТР1 ТС-180. В качестве ТР2 применён ТВК-110.

Чтобы не мудрить с дополнительным трансформатором на напряжение смещения, ТС-180 был разобран, и на одну из катушек проводом диаметром 0,3 мм было намотано примерно 150-170 витков. Концы заводской обмотки 11'-12' были откушены от ламелей, а на их место припаяны концы новой обмотки. После этого обе катушки были "проварены" в разогретой до 70- 80 С? смеси парафин-воск. Состав: 50% воска на 50% парафина. Парафин продается в аптеках, воск можно купить на рынке у людей торгующих медом. После "проварки" излишки застывшей смеси снаружи были удалены и особенно тщательно очищены внутренности катушек. Торцы подков трансформатора были зачищены и смазаны эпоксидной смолой. Боковые поверхности подков и внутренние поверхности катушек были смазаны клеем БФ. Можно и той же эпоксидной смолой, если надеетесь, что разбирать трансформатор в будущем Вам не придется. Картон вставок так же обработан клеем. Не дожидаясь застывания клея собираем трансформатор, затягиваем винты и включаем на несколько минут, время от времени, поворачивая его с боку на бок. Этим добиваемся проникновения клея в промежутки между вибрирующими частями трансформатора. После этой процедуры, ТС-180 оставляется до полного высыхания клея на сутки. После подобной обработки, трансформатор не гудит и не создает вибраций. В качестве соединительных проводов использовался провод в жаростойкой изоляции. Без наворотов. Для накалов ламп провода попарно скручены.

Более никаких изменений в конструкции БП не производилось. Конденсаторы использовались СГО - 3

II. Фильтр БП, конденсаторы.

В фильтре БП резистор 3-4 Ом изготовлен из манганинового провода диаметром 0,15 мм. Никакой хитрости тут нет, просто готовый резистор не нашел. Электролитические конденсаторы расположены следующим образом. От резистора 3 Ом, первый электролит 330 мkФ, второй 220 мkФ. После дросселя два конденсатора по 220 мkФ. Все конденсаторы на 350 Вольт. Параллельно каждому конденсатору подключен бумажный конденсатор 10 мкФ х 300 Вольт. Дроссель изготовлен из трансформатора ТВК- 70. Обмотка содержит 1200 витков провода диаметром 0,2 мм. Сопротивление обмотки 31 Ом. Конденсатор 2,0 мкФ в аноде 6П45С заменен на бумажный 10 мкФ х 300 Вольт.

В аноде 6Э5П установлен электролитический конденсатор 220 мкФ х 350 Вольт и параллельно ему бумажный 10 мкФ х 300 Вольт. В цепи катода 6Э5П электролит 4700 мкФ х 16 Вольт, второй конденсатор бумажный 4 мкФ. В сетке 6Э5П электролит 47 мкФ х 160 Вольт ITT. Конденсаторы в цепи смещения сетки 6П45С установлены согласно схеме. Разделительный конденсатор долго подбирался из конденсаторов К71, были попробованы и К73-11А, но в итоге по совету А.И. Манакова решено было остановиться на бумажном конденсаторе 0,47 мкФ. С конденсатора был аккуратно бокорезами скушен корпус. Удалены боковые "пробки". Конденсатор был обмотан нитками в один слой и "проварен" в парафино - восковой смеси при температуре 70-80 С?. Нитки после проварки удалять не стал.

После того, как статья была написана, было произведено еще одно изменение. Дроссели были домотаны дополнительной компенсационной обмоткой 80 витков. Его включение стало таким: GIF(4k) или DjVu(

III. Режимы работы ламп, резисторы, прочее:

В качестве регулятора громкости был применен сдвоенный резистор СП-III на 33 кОм, что, как отмечают многие - не есть хорошо. Добудете более хороший или поставите раздельные резисторы на каждый канал - будет лучше. Мне же понравилась большая площадь контактов, высокая надежность прижима и отличная экранировка СП-III. Ось была смазана капелькой часового масла. Сам резистор не разбирал, т.к. в работе он до этого не был, а запрессован чудесно. Провод в цепи прохождения сигнала, использовался посеребренный. Как потом выяснилось, лучше его не ставить. Все остальные резисторы были марки ЧПРП (что под руку попадет), в основном МЛТ, МЛТ-2. Резистор в катод 6П45С на 1 Ом был установлен ширпотребовский, Тайваньский 3-х Ваттный, хотя до этого стоял 2-х Ваттный отечественный МЛТ и разницы в звуке я не заметил.

После включения и установки сеточного напряжения 6П45С таким, чтобы напряжение в контрольной точке катода 6П45С стало 0,165 Вольта, остальные напряжения выставились следующим образом:

  1. 6П45С: анод +259 В, сетка1 -49-50 В, сетка 2+257, катод + 0,167 В;
  2. 6Э5П: анод + 101 В, сетка +111 В, катод +1,47 +1,49 В;
В цепи анода 6Э5П сопротивление 8 кОм
В цепи сетки 6Э5П - 22 кОм. В катоде 60 Ом.

Манаков Анатолий: "Игорь, Заменить резистор в цепи экранной сетки на 36-39 кОм и заново измерить режимы".

Igor M. Butin: "После замены резистора в экранной сетки и контрольного прослушивания, показалось (!!!), что звучание приобрело некоторые вяжущие свойства. Что-то вроде рябины черноплодки во рту. Поэтому, от подобной замены отказался, хотя кому-то может и понравиться. Плюс подобной замены - перевод 6Э5П в более легкий режим работы, и, как следствие большаяя долговечность лампы. Режимы не замерял, если честно - забыл, пока прослушивал. Разница была столь мала, что до сих пор не уверен, слышал я ее или просто чувствовал".

IV. Выходные трансформаторы.

Выходные трансформаторы намотаны следующим образом: GIF(22k) или DjVu(8k).

Выходные трансформаторы изготовлены на железе от силовых трансформаторов кассовых аппаратов 200 Ватт железо ШЛ 32х50. Расчеты по трансформаторам произвел А. И Манаков. Я лишь намотал. Все слои первичной и вторичной обмоток были изолированы друг от друга сантехнической лентой "ФУМ" в два слоя. Каждый последний слой каждой секции первичной обмотки пропитывался клеем БФ и высушивался, для того, чтобы намоткой вторички не сместить витки первички. При сборке были установлены прокладки между подковами толщиной 0,2-0,22 миллиметра.

Прокладку можно изготовить из листов бумаги для принтера. Использовать сложенный вдвое лист бумаги А4 KYM 80 гр/м2 и пропитанный олифой. Толщина листа стандартна - 0,1 миллиметра. Толщина двух листов получается 0,2 миллиметра. Лучше найти радиотехнический картон нужной толщины.

После сборки трансформаторы были "проварены" в смеси парафин - воск, как и силовые. Излишки воска тщательно удалены. Проварка в воске исключила призвуки трансформатора, уменьшила магнито- стрикцию, улучшила КПД и звучание.

V. Окончание настройки.

После сборки пришлось подобрать положение провода питания накалов, а так же провода, соединяющего входные гнезда с регулятором громкости. Удалось добиться полного отсутствия фона в громкоговорителях при замкнутом входе и вывернутой на максимум ручке громкости.

Для контроля были прослушаны следующие вещи:

  1. Eileen Farrell "Stormy Weather" - тест диск - XLO Reference recordings
  2. G. Bizet "Carmen" - 1994, Point classics
  3. M. Ravel "Bolero" - 1994, Deutshe Grammophon GmbH
  4. Kate Bush "The kick inside" - 1978, EMI
  5. The Alan Parsons Projeckt "Tales . .." - 1976, Polygram Records
  6. Ozzy Osbourne "Blizzard Ozz" - 1980 Jet Ltd.

Великолепно звучала классика, джаз, блюзы, баллады. Кстати и мистика Парсонса, звучит очень торжественно. А вот Оззи несколько смазал общее впечатление. Все сказочно, фантастично, но не чувствуется та агрессия, которая ему присуща. Точнее, она есть, но создает образ не мужика, а капризного ребенка.

После прослушивания решено было подобрать сопротивление в аноде 6Э5П. В результате, по совету А.Манакова, меня устроило IПЭВ-10 на 6,2 кОм. При 8 кОм звуку, на мой вкус, несколько не хватало агрессии. Посеребренный провод в цепи сетки лампы 6Э5П и в дальнейшей цепи, который первоначально использовался, я заменил на провод от центральной жилы магистрального антенного кабеля диаметром 1,5 миллиметра.

VI. Схема последнего варианта.

Схема получилась следующая: GIF(26k) или DjVu(12k).

VII. Последняя примочка.

В случае крайней нужды (озвучивание массовки на колонках низкой чувствительности), возможен перевод 6П45С в пентодный режим. Для этого К6 через резистор 1 кОм соедините с питанием по аноду и зашунтируйте на корпус электролитическим конденсатором не менее 100мФ. Резистор 220-330 Ом при этом исключается. Мощность на канал составит более 25 Ватт. Но лучше тогда ультралинейный, экранную сетку через резистор 500-560 Ом на один из отводов трансформатора.

Отвод подобрать по мощности или звучанию, на нижнем отводе Р=15W, верхнем Р=18-20W, но качество звучания, имхо, теряется, на верхнем - в большей мере.

Основные параметры при работе на нагрузку 4 Ом.
Диапазон воспроизводимых частот при КНИ до 2 - 2.5%15 - 30000 Гц
Номинальная мощность при этом КНИ до 2 - 2.5%12 - 12,5 Ватт

Усилитель мощности для любительской радиостанции с бестрансформаторным БП - 3 Февраля 2013 - Блог



Усилитель мощности для любительской радиостанции с бестрансформаторным БП.





ИСТОЧНИК:   500 схем для радиолюбителей. Источники питания



АВТОР(книги):  А.П.Семьян



 Заманчивая идея избавиться от крупногабаритного и очень тяжелого силового трансформатора в блоке питания усилителя мощности передатчика, давно озадачивает радиолюбителей.

Особенно, эта идея привлекательна для участников радиоэкспедиций, где каждый лишний килограмм массы аппаратуры ощущается «собственным горбом».



 В различных радиолюбительских изданиях прошлых лет публиковались конструкции бестрансформаторных блоков питания. Но это, как правило, были устройства относительно маломощные, предназначенные для питания передатчиков мощностью 100...400 Вт, кроме того, требующие наличия защиты от «неправильного» включения вилки питания в розетку.



 Применение современных малогабаритных электролитических конденсаторов позволяет сконструировать и изготовить мощный высоковольтный блок питания небольшого размера и веса.

Предлагаемый вариант блока питания разработан для усилителя мощности на лампе ГУ-43Б, включенной по схеме с общим катодом с выходной мощностью 1,5 кВт (подводимая — 3 кВт). Используя включение лампы по схеме с общим катодом, при данной схеме питания, входной сигнал на управляющую сетку подается через ВЧ трансформатор, и никак иначе.



 Если же подавать сигнал просто через конденсатор, то из-за того, что выходная цепь драйвера гальванически связана со своим корпусом, на сетку попадет переменная составляющая питающей сети 50 Гц. К тому же это приведет к нарушению режима работы усилителя мощности.



  Но в схеме с общей сеткой, где управляющая сетка соединена с катодом, такой проблемы не возникает. Некоторые особенности принципиальной схемы такого усилителя мощности с бестрансформаторным питанием показаны на, рис.1









 Приведенный способ включения не требует дополнительной защиты от «неправильного» подключения к сети (случайный поворот вилки питания, когда могут быть перепутаны «фаза» и «ноль»), т. к. отсутствует гальваническая связь цепей питания с корпусом (в двухполупериодных умножителях она и недопустима!). Однако, следует еще раз напомнить, что этот блок питания вырабатывает высокое напряжение, опасное для жизни. По правилам техники безопасности корпус радиостанции должен быть надежно соединен с исправным заземлением. В целях личной безопасности и безопасности окружающих работы с высоковольтными источниками питания следует проводить очень осмотрительно, и они могут производиться только опытными и подготовленными радиолюбителями. Этот блок питания представляет собой бестрансформаторный десятикратный умножитель-выпрямитель напряжения.



 При напряжении питающей сети переменного тока 230 В постоянное выходное напряжение составляет 3240 В без нагрузки и 3000 В при нагрузке 1 А. Потребляемая нагрузкой мощность составляет 3 кВт. При испытании в качестве нагрузки использовался набор из мощных резисторов суммарным сопротивлением 3 кОм и общей мощностью 3 кВт. Эту мощность можно потреблять от блока питания довольно продолжительное время, не опасаясь перегрева его деталей (например, работать в ЧМ режиме). При работе в режиме SSB или CW просадка питающего напряжения имеет существенно меньшую величину и зависит от пик фактора SSB сигнала или скважности телеграфных посылок. Общая масса блока питания составляет 5,8 кг, что значительно меньше массы аналогичного трансформаторного блока.

Схема умножителя симметричная, двухполупериодная (рис. 2). Каждое плечо обеспечивает пятикратное умножение напряжения сети. Во избежание неприятностей, рабочее напряжение используемых конденсаторов должно выбираться с достаточным запасом. Каждый конденсатор, кроме С1 и С Г, состоит из шести конденсаторов в последовательно-параллельном включении, зашунтированных резисторами (рис.3).







 Все конденсаторы, которые составляют сборную емкость, по 470 мкФ каждый. Шунтирующие резисторы применены двухваттные, по 220 кОм. Выпрямительные диоды рассчитаны на обратное напряжение не менее 800 В и рабочий ток не менее 7 А.



 Включение блока питания (см. рис.2), производится в два приема. Сначала напряжение сети подается через ограничительный 50-ваттный резистор 200 Ом, затем, спустя 5... 10 секунд, он замыкается контактами реле К1.1. Во избежание ошибочного включения в обход ограничительного резистора, вместо этого реле ни в коем случае нельзя использовать какие-либо ручные переключатели или тумблеры. Включение реле обеспечивает простая схема самоблокировки, создающая необходимую задержку (на схеме не показана). Выключение может производиться в обратном порядке или сразу. Сетевое напряжение подается через плавкий предохранитель или автоматический выключатель на ток срабатывания 15 А. Для защиты от каких-то непредвиденных обстоятельств, например, внутренний пробой лампы и т.п., между блоком питания и нагрузкой установлены высоковольтные предохранители на 2 А и постоянно включены ограничительные 50-ваттные резисторы по 20...30 Ом.





 Все конденсаторы, кроме С1 и СГ, диоды и шунтирующие резисторы размещаются на двух печатных платах из фольгированного стеклотекстолита, толщиной 2 мм. Причем, каждое плечо умножителя собирается на отдельной плате. На рис. 6.8 приводится одна из плат, на другой, такой же плате, располагается обратная полярность конденсаторов и диодов. Размер каждой платы 240x170 мм. Токопроводящие дорожки на платах продублированы (пропаяны) толстым многожильным проводом. Электролитические конденсаторы, из которых набираются С2...С5 (С2'.Х5'), использованы по 470 мкФ, 400 В. Они имеют внешний диаметр 35 мм и высоту 50 мм. Между собой платы соединяются с помощью керамических стоек, монтажом внутрь. На шасси усилителя конденсаторный блок устанавливается на изоляционной пластине из толстого фторопласта.

Конденсаторы С1 и СГ 3300 мкФ, 400 В должны быть хорошо изолированы от корпуса и устанавливаются отдельно. (Помните, что имеете дело с высоким напряжением 3000 В — здесь качественная изоляция важна превыше всего!).     в усилителях мощности категорически не допускают гальванической связи питающих цепей и корпуса.



  Друзья ! Тем кто решился собрать эту конструкцию должен предупредить,будьте осторожны ведь не осторожность с подобными

  конструкциями может навсегда отбить у вас охоту браться за паяльник, это еще в лучшем случае.



  За безопасность работы дома отвечаешь только сам перед собой !











Бестрансформаторный источник питания

Panagiotis Бестрансформаторный источник питания 14 июля 2016 г. 13:21:14
Большое спасибо, мой друг, он работает и очень хорошо. Я как раз должен сделать это на выход 5В :).
аноним Бестрансформаторный источник питания 29 ноября 2011 г. 10:07:55
Может ли эта схема быть возможна в уличном фотоаппарате?
XN Бестрансформаторный источник питания 13 ноября 2011 г. 21:09:36
можно ли подключить LM317 после мостового выпрямителя для бестрансформаторного источника питания. ..как этот на твоей странице?
аноним Бестрансформаторный источник питания 13 ноября 2011 г. 9:18:22
1. Укажите полярность C1. Все конденсаторы на 400 В, которые я нашел, имеют номиналы + и - на контактах. Полярность C2 ясна. 2. Я пытаюсь преобразовать питание с 220 В переменного тока на 30 В постоянного тока, могу ли я использовать стабилитрон с номиналом 30 В и С2 с номиналом 45 В ?????
frq Бестрансформаторный источник питания 4 января 2011 г. 22:23:59
Я ищу бестрансформаторный блок питания с высоким номинальным током.Выход-12 В и номинальный ток
аноним Бестрансформаторный источник питания 15 сентября 2010 г. 4:10:28
привет. Это безопасно, если 10-й стандарт сделает эту схему и продемонстрирует свою работу на ярмарке научных моделей.
аноним Бестрансформаторный источник питания Воскресенье, 5 сентября 2010 г. 3:09:13
i, я хотел бы знать, что произойдет, если (сетевое напряжение: 220 - 240 В, 50 Гц): 1 какие модификации потребуются для защиты условий цепи.Спасибо!
аноним Бестрансформаторный источник питания 22 апреля 2010 г. 15:00:36
Привет, не могли бы вы сказать мне, какое напряжение подает эта схема? спасибо
Сандип Бестрансформаторный источник питания 7 февраля 2010 г. 6:35:47
Привет, Я хотел бы знать, что будет, если (напряжение сети: 220 - 240 В, 50 Гц): 1 Напряжение падает до 120 В 50 Гц.2 Схема включена при сетевом напряжении 300В 50 Гц. какие модификации потребуются для защиты схемы в обоих условиях. Спасибо!
Ehet Бестрансформаторный источник питания 11 декабря 2009 г. 9:31:29
Соберите этот блок питания в корпусе

Источники питания и зарядные устройства с тиристорным управлением

RIELLO ELETTRONICA. Мастер HP

RIELLO ELETTRONICA Master HP ЛОКАЛЬНЫЕ СЕТИ (LAN) СЕРВЕРЫ ЦЕНТРЫ ДАННЫХ ТЕЛЕКОММУНИКАЦИОННЫЕ УСТРОЙСТВА Электронный бизнес (серверы, фермы, ISP / ASP / POP) ПРОМЫШЛЕННЫЕ ПРОЦЕССЫ ПРОМЫШЛЕННЫЕ ПЛК ЭЛЕКТРО-МЕДИЦИНСКИЕ УСТРОЙСТВА

Дополнительная информация

Автономная солнечная система BB800

Солнечная система BB800 Off-Grid КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ Блок управления и контроллер заряда Панели управления мощностью 1000 Вт 4 батареи SLA по 200 Ач последовательно 2 кВт Выходная мощность инвертора Монтаж панели солнечных батарей и батареи Наша запись

Дополнительная информация

Инвертор мощности MAJORSINE

Инвертор мощности MAJORSINE Характеристики продукта: 24, 48, 130 В 1 кВА / 800 Вт Выходная мощность 2 кВА / 1600 Вт Выходная мощность 100-120 В переменного тока Диапазон 208-240 В переменного тока Стандартный диапазон 19/23, Чистая синусоида на выходе Высокая Низкая Излучение EMI ​​/ RFI

Дополнительная информация

Источники питания низкого и высокого напряжения

Источники питания низкого и высокого напряжения. Мы работаем в соответствии с ISO 9001: 2008. С 1994 года компания Fug работает в соответствии с системой обеспечения качества ISO 9001.Все отгруженные блоки проверены и задокументированы в нашем тестировании

Дополнительная информация

EGSTON Standard E2xFxWx 12 Вт

Общее описание Семейство импульсных источников питания обеспечивает непревзойденную гибкость и производительность, удовлетворяя даже самые строгие требования. Очень гибкая электрическая конфигурация

Дополнительная информация

TOSHIBA G9000 80/100/160/225 кВА

КОРПОРАТИВНЫЙ ОФИС 13131 WEST LITTLE YORK ROAD HOUSTON, TX 77041 ТЕЛЕФОН: (713) 466-0277 (800) 231-1412 ФАКСИКАЦИЯ: (713) 896-5226 TOSHIBA G9000 80/100/160/225 kva РУКОВОДСТВО СПЕЦИФИКАЦИЯ ТРЕХФАЗНАЯ UNINTER

Дополнительная информация

ТРАМВАЙ ТРОЛЛЕЙ-АВТОБУСЫ МЕТРО

9 Тяговый инвертор FT-100-600 для асинхронных приводов 11 Тяговый инвертор FT-105-600 для асинхронных приводов 13 Тяговый инвертор FT-170-600 для асинхронных приводов 15 Тяговый инвертор FT-300-600 для

Дополнительная информация

Руководство по эксплуатации серии UWAPS-TINY

Руководство по эксплуатации UWAPS-TINY Series Powecon Oy WWW. POWECON.FI 1/9 Содержание 1 Гарантия ... 3 2 Информация по безопасности ... 3 3 Сокращения и терминология ... 3 4 Список приложений ... 4 5 Введение ... 4

Дополнительная информация

Электронные нагрузки постоянного тока серии 8500

Технические данные Электронные нагрузки постоянного тока Серия 8500 2400 Вт 600 Вт - 1200 Вт 300 Вт Универсальные и экономичные электронные нагрузки постоянного тока Программируемые электронные нагрузки постоянного тока серии 8500 могут использоваться для тестирования и оценки

Дополнительная информация

Международная корпорация UMEC

Коммутаторы с открытой рамой на 130 Вт СЕРИИ UP1301A малого размера 3 * 5 * 1.2 (дюймов) Универсальный вход до 264 В переменного тока. Низкое энергопотребление. Защита от перенапряжения. Постоянная защита от короткого замыкания. Защита от перегрева.

. Дополнительная информация

СИСТЕМА УПРАВЛЕНИЯ ТАНКАМИ TMS

СИСТЕМА УПРАВЛЕНИЯ БАКАМИ TMS Стр. 1 из 9 Руководство по эксплуатации ОБЩИЕ ПОЛОЖЕНИЯ Система управления резервуарами - это индивидуальная конструкция для управления, мониторинга и обеспечения эффективного хранения и распределения TMS. ФУНКЦИИ

Дополнительная информация

AIS 3000 APC AIS 3000 15 кВА 208 В с 2 батареями.Модуль Exp. К 4, запуск 5X8, внутренний ремонтный байпас

AIS 3000 APC AIS 3000 15 кВА 208 В с 2 батареями. Модуль Exp. To 4, запуск 5X8, внутренний байпас для обслуживания APC AIS 3000, 12 кВт / 15 кВА, вход 208 В, 3 фазы / выход 120 В, 208 В, 208 В, 3 фазы, интерфейсный порт DB-9 RS-232,

Дополнительная информация

Исследовательские комплексы для высокочастотного распыления

Показаны устройства для радиочастотного распыления Research с 3-дюймовым источником регулируемого положения Polaris с наклоном и заслонкой Недорогие комплекты мощностью 300 или 600 Вт для тех, у кого ограниченный бюджет, и которым требуются все возможности 13. 56 МГц

Дополнительная информация

Приводы ГЕРЦ-Тепловые

Приводы ГЕРЦ-Термал Лист данных 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01

Дополнительная информация

DCS Series 1 кВт, 1,2 кВт и 3 кВт

DCS серии 1 квт, 1.2 кВт и 3 кВт ДОСТУПНЫ С СООТВЕТСТВУЮЩИМ СО СТАНДАРТОМ LXI Приложения ETHERNET Автомобильная электроника Система ATE Зарядка аккумулятора Серия DCS Серия DCS: 1 кВт, 1,2 кВт и 3 кВт DCS

Дополнительная информация

SmartOnline 200-240 В, 6 кВА, 4,2 кВт, интерактивный ИБП с двойным преобразованием, расширенная работа, SNMP, веб-карта, стойка / башня 6U, последовательный порт DB9, проводное соединение

SmartOnline 200-240 В, 6 кВА, 4,2 кВт, интерактивный ИБП с двойным преобразованием, расширенная работа, SNMP, веб-карта, стойка / башня 6U, последовательный порт DB9, проводной НОМЕР МОДЕЛИ: SU6000RT3UHV Особенности 6000 ВА / 6 кВА / 4200 Вт с двойным преобразованием в оперативном режиме

Дополнительная информация

32: (5 # 5 $ 7,1 * 4833 # USP283 # +] 4; 33 # USP293 # +] 3ULPH 113 кВА, 90 кВт 124 кВА, 99 кВт 6WDQGE \ 114 кВА, 91 кВт 125 кВА, 100 кВт

, 1'8675, $ / # * (16 (7 6HULHV # '9 # 448 32: (5 # 5 $ 7,1 * 4833 # USP283 # +] 4; 33 # USP293 # +] 3ULPH 113 кВА, 90 кВт 124 ква, 99 кВт 6WDQGE \ 114 кВА, 91 кВт 125 кВА, 100 кВт Генераторная установка, состоящая из двигателя и установленного генератора переменного тока

Дополнительная информация

SmartPro 120 В, 1 кВА, 800 Вт, линейно-интерактивный синусоидальный ИБП, SNMP, веб-карта, стойка 1U, USB, последовательный порт DB9

SmartPro 120 В, 1 кВА, 800 Вт, линейно-интерактивный синусоидальный ИБП, SNMP, веб-карта, стойка 1U, USB, последовательный порт DB9 НОМЕР МОДЕЛИ: SMART1000RM1U Описание Tripp Lite SMART1000RM1U 1000 ВА / 1 кВА / 800 Вт, линейный интерактивный,

Дополнительная информация

32: (5 # 5 $ 7,1 * 4833 # USP283 # +] 4; 33 # USP293 # +] 3ULPH 10. 4 кВА, 8,3 кВт 12,9 кВА, 10,3 кВт 6WDQGE \ 11,3 кВА, 9 кВт 14,4 кВА, 11,5 кВт

, QGXVWULDO # * HQHUDWRU 32: (5 # 5 $ 7,1 * 4833 # USP283 # +] 4; 33 # USP293 # +] 3ULPH 10,4 кВА, 8,3 кВт 12,9 кВА, 10,3 кВт 6WDQGE \ 11,3 кВА, 9 кВт 14,4 кВА, Генераторная установка мощностью 11,5 кВт, состоящая из смонтированных на двигателе и генераторе переменного тока

Дополнительная информация

Привод-датчик-интерфейс

Данные для выбора и заказа Конструкция Номер для заказаЦеновой пакет 3RX9 307-0AA00 3RX9 307-1AA00 4FD5 213-0AA10-1A 3RX9 305-1AA00 3RX9 306-1AA00 Один выход IP 65 ток 2,4 A Номинальное входное напряжение 24 В постоянного тока, ток

Дополнительная информация

SmartPro 120 В, 750 ВА, 600 Вт, линейно-интерактивный синусоидальный ИБП, SNMP, веб-карта, установка в стойку 1U, USB, последовательный порт DB9

SmartPro 120 В, 750 ВА, 600 Вт, линейно-интерактивный синусоидальный ИБП, SNMP, веб-карта, установка в стойку 1U, USB, последовательный порт DB9 НОМЕР МОДЕЛИ: SMART750RM1U Особенности. Линейный интерактивный ИБП высотой 1U, монтируемый в стойку, 75 кВА / 750 ВА / 600 Вт, Sine

Дополнительная информация

SmartPro 230V 3kVA 2.25kW Line-Interactive UPS, Extended Run, SNMP, Webcard, Tower, USB, DB9 Serial

SmartPro 230 В, 3 кВА, 2,25 кВт, линейно-интерактивный ИБП, расширенная работа, SNMP, веб-карта, вертикальный режим, USB, последовательный порт DB9 НОМЕР МОДЕЛИ: SMARTINT3000VS Основные характеристики линейно-интерактивной вертикальной ИБП мощностью 3 кВА / 3000 ВА / 2250 Вт 230 В,

Дополнительная информация

Руководство пользователя AURORA 1.2K / 2,2K

Руководство пользователя AURORA 1.2K / 2.2K Система бесперебойного питания Безопасность ВНИМАНИЕ! В этом ИБП используются напряжения, которые могут быть опасными. Не пытайтесь разобрать устройство. Блок не содержит обслуживаемых пользователем

Дополнительная информация

SmartPro 120 В, 2,2 кВА, 1,92 кВт, линейно-интерактивный синусоидальный ИБП, SNMP, опция веб-карты, стойка / башня 2U, ЖК-дисплей, USB, последовательный порт DB9

SmartPro 120 В 2. ИБП 2 кВА, 1,92 кВт, линейно-интерактивный, синусоидальный, SNMP, опция веб-карты, стойка / башня 2U, ЖК-дисплей, USB, последовательный порт DB9 НОМЕР МОДЕЛИ: SMART2200RM2U Особенности 2,2 кВА / 2200 ВА / 1920 Вт, линейный интерактивный 2U

Дополнительная информация

Расчет блока питания без трансформатора

TB008 Бестрансформаторный блок питания Автор: Stan DSouza Microchip Technology Inc. который затем ректифицируется, фильтруется и регулируется.В большинстве случаев этот метод генерации регулируемого напряжения является экономически эффективным и может быть оправдан. Однако есть приложения, в которых PIC12 / 16/17 является главным контроллером, а низкое напряжение не требуется для других компонентов, кроме PIC12 / 16/17. В этих случаях стоимость трансформатора становится значительным фактором стоимости в системе. Таким образом, бестрансформаторные источники питания имеют явное преимущество как по стоимости, так и по размеру. Недостатками использования бестрансформаторного источника питания являются: (1) слабый ток и (2) отсутствие изоляции от сетевого напряжения переменного тока.Микроконтроллеры PIC12 / 16/17 потребляют максимум 10 мА даже при самых высоких рабочих частотах и ​​напряжении, поэтому низкая доступность по току не является проблемой. Изоляция напряжения линии переменного тока может быть решена с помощью MOV или ограничителей переходных процессов на PIC12 / 16/17.

V1

RL

V2

При линейном напряжении V1 = 115 В и частоте сети = 60 Гц, IRMS = 115 (260C) = 4300C или IRMS 40 мА / Ф. Чтобы получить постоянное напряжение с помощью этой системы, можно добавить пару выпрямителей и конденсаторов фильтров, как показано на рисунке 2.Это дало бы нам возможность пропускать половину тока через положительную часть, а другую половину - через отрицательную. Максимальный ток на каждой стороне будет = 20 мА / Ф.

РИСУНОК 2: I1 I + V

РЕАЛИЗАЦИЯ Когда конденсатор и резистор подключаются последовательно к источнику переменного тока, как на рисунке 1, через резистор может поддерживаться постоянный ток, если реактивное сопротивление конденсаторов очень велико. больше, чем сопротивление. Протекание тока зависит от значения емкости, r, и если предположить, что V1 намного больше, чем V2, значение тока можно принять равным: IRMS = V1 / XC, где XC - реактивное сопротивление конденсатора.RL 1

-V I2 RL 2

2000 Microchip Technology Inc.

DS91008B-page 1

TB008 В большинстве приложений выходное напряжение необходимо регулировать. На рисунке 3 показана схема практической схемы, в которой генерируется регулируемый выход +/- 5 В. Обратите внимание, что нейтраль соединена с землей через предохранитель. Это защитит от неправильного подключения переменного тока.

РИСУНОК 4:

1F / 250V N Предохранитель L R1 47 G R2 1M

IN4005

+ 5V

РИСУНОК 3: + 5V IN4005

IN4005

330 25V

5.1V стабилитрон

1 F / 250V N предохранитель G L

330m 25V

5.1V стабилитрон

IN4005 -5V 330 25V 5.1V стабилитрон

Меры предосторожности: 1. Как упоминалось ранее, нейтраль должна быть подключена к заземлению через предохранитель. Это обеспечит защиту в случае неправильного подключения. Конденсаторы связи переменного тока и выпрямительные диоды должны выдерживать пиковое напряжение в системе. Помните, что VRMS = VPG / 2, где VPG = VPEAK относительно напряжения заземления. Следовательно, для системы на 120 В максимальное напряжение = 170 В.Для системы на 240 В максимальное напряжение = 340 В.

В большинстве приложений PIC12 / 16/17 отрицательное напряжение не требуется. Таким образом, рисунок 3 был изменен для одностороннего источника питания, как на рисунке 4. Обратите внимание, что R1 и R2 требуются для утверждения UL.

2.

ТАБЛИЦА 1:

АНАЛИЗ СТОИМОСТИ ИСТОЧНИКА ПИТАНИЯ +5 В С / БЕЗ ТРАНСФОРМАТОРА: Цена за единицу (1) 5,65 0,05 0,57 0,11 0,17 Кол-во 1 2 0 1 1 Трансформатор P.S. 5,65 0,10 0,11 0,17 6,03 Кол-во 0 2 1 1 1 Бестрансформаторный P.S. 0,10 0.57 0,11 0,17 0,95

Компоненты 1,1 ВА трансформатор 1N4005 диод 1 конденсатор F / 250V 5,1V стабилитрон 330 F / 25V крышка фильтра Итого (1) Все

цены указаны из расчета на 100 шт. цена из каталога Digikey.

Как видно, стоимость трансформаторного блока питания в 6 раз больше, чем бестрансформаторного блока питания. В количестве 100 штук стоимость бестрансформаторного блока питания меньше доллара.

ЗАКЛЮЧЕНИЕ Бестрансформаторный источник питания - это недорогая и компактная альтернатива, с помощью которой можно запитать PIC12 / 16/17.

DS91008B-page 2

2000 Microchip Technology Inc.

TB008 ПРИМЕЧАНИЕ:

2000 Microchip Technology Inc. Chandler, AZ 85224-6199 Тел: 480-786-7200 Факс: 480-786-7277 Служба технической поддержки: 480-786-7627 Веб-адрес: http://www.microchip.com

АМЕРИКА (продолжение) TorontoMicrochip Technology Inc. 5925 Airport Road, Suite 200 Mississauga, Ontario L4V 1W1, Canada Тел .: 905-405-6279 Факс: 905-405-6253

ASIA / PACIFIC (продолжение) SingaporeMicrochip Technology Singapore Pte Ltd.200 Middle Road # 07-02 Prime Center Singapore 188980 Тел: 65-334-8870 Факс: 65-334-8850

ASIA / PACIFICBeijing Microchip Technology, Beijing Unit 915, 6 Chaoyangmen Bei Dajie Dong Erhuan Road, Dongcheng District New China Hong Kong Manhattan Building Beijing 100027 PRC Тел: 86-10-85282100 Факс: 86-10-85282104

Тайвань, ROCMicrochip Technology Тайвань 10F-1C 207 Tung Hua North Road Тайбэй, Тайвань, ROC Тел . : 886-2-2717-7175 Факс : 886-2-2545-0139

AtlantaMicrochip Technology Inc.500 Sugar Mill Road, Suite 200B Atlanta, GA 30350 Тел .: 770-640-0034 Факс: 770-640-0307

BostonMicrochip Technology Inc. 5 Mount Royal Avenue Marlborough, MA 01752 Тел .: 508-480-9990 Факс: 508- 480-8575

ЕВРОПАДанияMicrochip Technology Дания ApS Regus Business Center Lautrup hoj 1-3 Ballerup DK-2750 Дания Тел: 45 4420 9895 Факс: 45 4420 9910

Hong KongMicrochip Asia Pacific Unit 2101, Tower 2 Metroplaza 223 Hing Fong Road Kwai Fong , NT, Гонконг Тел .: 852-2-401-1200 Факс: 852-2-401-3431

ChicagoMicrochip Technology Inc.333 Pierce Road, Suite 180 Itasca, IL 60143 Тел: 630-285-0071 Факс: 630-285-0075

Франция Аризона Microchip Technology SARL Parc dActivite du Moulin de Massy 43 Rue du Saule Trapu Batiment A - ler Etage 91300 Massy, ​​France Тел .: 33-1-69-53-63-20 Факс: 33-1-69-30-90-79

IndiaMicrochip Technology Inc., Индия, офис связи № 6, Legacy, Convent Road Bangalore 560 025, Индия Тел: 91-80-229-0061 Факс: 91-80-229-0062

DallasMicrochip Technology Inc. 4570 Westgrove Drive, Suite 160 Addison, TX 75248 Тел .: 972-818-7423 Факс: 972-818-2924

JapanMicrochip Technology Intl.Inc. Benex S-1 6F 3-18-20, Shinyokohama Kohoku-Ku, Yokohama-shi Kanagawa 222-0033 Япония Тел .: 81-45-471-6166 Факс: 81-45-471-6122

Германия Arizona Microchip Technology GmbH Gustav-Heinemann-Ring 125 D-81739 Mnchen, Германия Тел .: 49-89-627-144 0 Факс: 49-89-627-144-44

DaytonMicrochip Technology Inc. Two Prestige Place, Suite 150 Miamisburg, OH 45342 Тел. : 937-291-1654 Факс: 937-291-9175

ИталияArizona Microchip Technology SRL Centro Direzionale Colleoni Palazzo Taurus 1 V.Le Colleoni 1 20041 Agrate Brianza Милан, Италия Тел .: 39-039-65791-1 Факс: 39-039-6899883

DetroitMicrochip Technology Inc. Офисное здание Tri-Atria 32255 Northwestern Highway, Suite 190 Farmington Hills, MI 48334 Тел .: 248 -538-2250 Факс: 248-538-2260

KoreaMicrochip Technology Korea 168-1, Youngbo Bldg. 3 этаж Samsung-Dong, Kangnam-Ku Seoul, Korea Тел . : 82-2-554-7200 Факс: 82-2-558-5934

Los Angeles Microchip Technology Inc. 18201 Von Karman, Suite 1090 Irvine, CA 92612 Тел .: 949 -263-1888 Факс: 949-263-1338

Соединенное Королевство Arizona Microchip Technology Ltd.505 Eskdale Road Winnersh Triangle Wokingham Berkshire, England RG41 5TU Тел .: 44 118 921 5858 Факс: 44-118 921-583501 / 21/00

ShanghaiMicrochip Technology Unit B701, Far East International Plaza, № 317, Xianxia Road Shanghai, 200051 PRC Тел .: 86-21-6275-5700 Факс: 86-21-6275-5060

New York Microchip Technology Inc. 150 Motor Parkway, Suite 202 Hauppauge, NY 11788 Тел .: 631-273-5305 Факс: 631-273-5335

San JoseMicrochip Technology Inc. 2107 North First Street, Suite 590 San Jose, CA 95131 Тел .: 408-436-7950 Факс: 408-436-7955

Microchip получила сертификат системы качества QS-9000 для своей штаб-квартиры по всему миру, дизайна и производство пластин в Чандлере и Темпе, штат Аризона, в июле 1999 г.Процессы и процедуры системы качества Companys соответствуют требованиям QS-9000 для 8-битных микроконтроллеров PICmicro, устройств переключения кода KEELOQ, последовательных EEPROM и микропериферийных устройств. Кроме того, система качества Microchips для проектирования и производства систем разработки сертифицирована по ISO 9001.

Все права защищены. 2000 Microchip Technology Incorporated. Напечатано в США. 1/00

Напечатано на бумаге из вторсырья.

Информация, содержащаяся в этой публикации о приложениях для устройств и т.п., предназначена только для предположений и может быть заменена обновлениями.Вы несете ответственность за то, чтобы ваше приложение соответствовало вашим спецификациям. Компания Microchip Technology Incorporated не предоставляет никаких заверений или гарантий и не принимает на себя никаких обязательств в отношении точности или использования такой информации или нарушения патентов или других прав интеллектуальной собственности, возникающих в результате такого использования или иным образом. Использование продуктов Microchips в качестве критически важных компонентов в системах жизнеобеспечения не разрешается, кроме как с письменного разрешения Microchip.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
