Кварц на материнской плате. Кварцевый резонатор на материнской плате: назначение и принцип работы

Для чего нужен кварцевый резонатор на материнской плате компьютера. Как работает кварцевый генератор тактовых импульсов. Какую частоту задает кварц 32768 Гц. Почему используется именно эта частота.

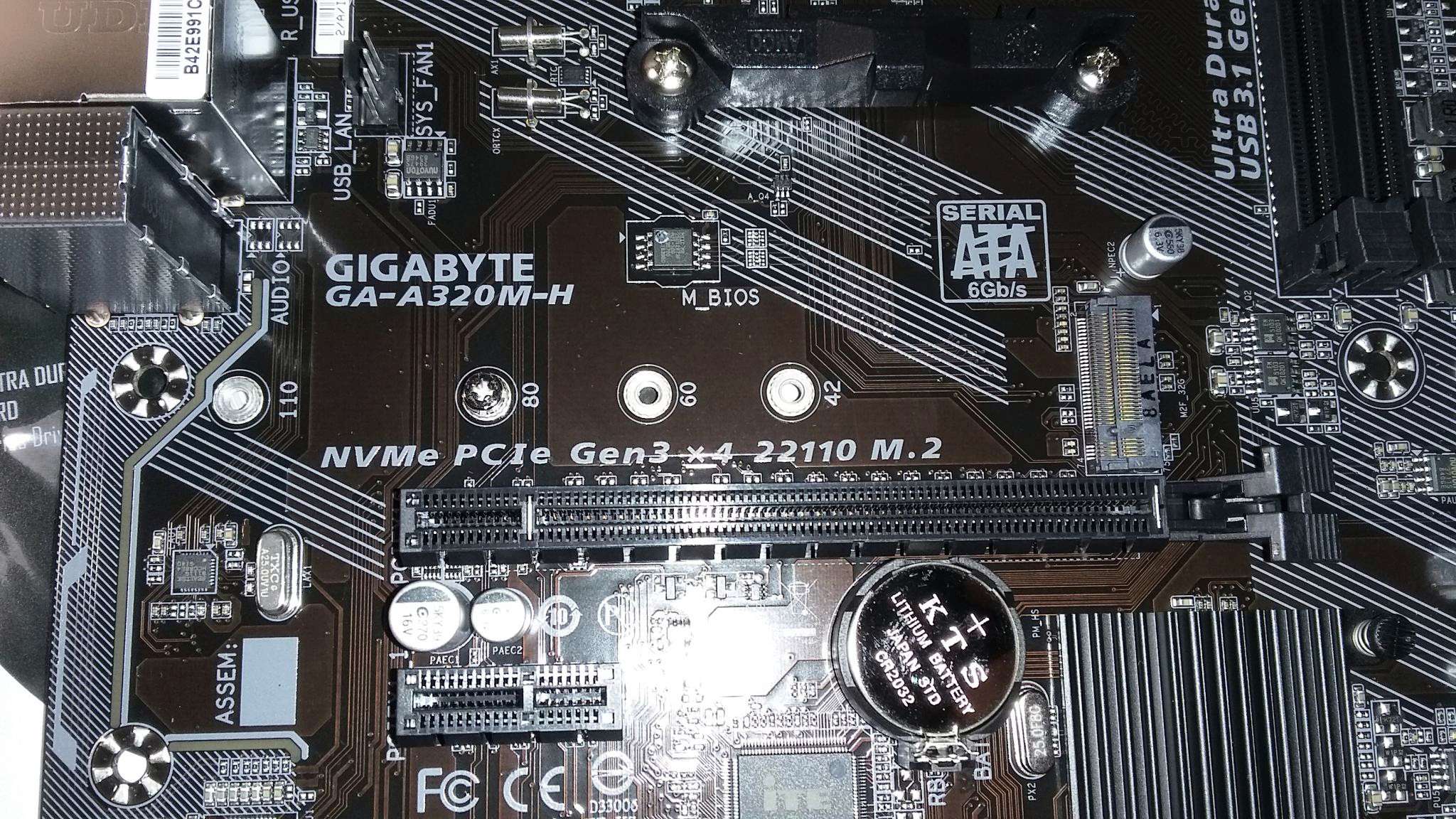

Назначение кварцевого резонатора на материнской плате

Кварцевый резонатор является ключевым элементом системы тактирования на материнской плате компьютера. Он выполняет несколько важных функций:

• Генерирует стабильные высокочастотные колебания для синхронизации работы всех узлов компьютера
• Обеспечивает точный отсчет времени для системных часов
• Задает опорную частоту для формирования других тактовых сигналов

Стабильность частоты кварцевого резонатора позволяет обеспечить согласованную работу всех компонентов системы. Без точного тактирования невозможна корректная работа процессора, памяти, шин и других узлов.

Принцип работы кварцевого генератора

Работа кварцевого генератора основана на пьезоэлектрическом эффекте. При подаче напряжения на кварцевую пластину она начинает колебаться с определенной частотой. Эта частота зависит от размеров и формы кристалла.

Основные элементы кварцевого генератора:

• Кварцевый резонатор — пластина из монокристалла кварца
• Схема возбуждения колебаний
• Усилитель
• Цепь положительной обратной связи

Схема возбуждения создает начальные колебания в кварце. Усилитель поддерживает амплитуду колебаний. Обратная связь обеспечивает автоколебания на резонансной частоте кварца.

Частота кварцевого резонатора 32768 Гц

На материнских платах компьютеров часто используется кварцевый резонатор с частотой 32768 Гц. Почему выбрана именно эта частота?

Основные причины:

• 32768 = 2^15, что удобно для двоичных счетчиков
• При делении на 2^15 получается ровно 1 Гц для отсчета секунд
• Частота достаточно низкая для экономии энергии
• Резонаторы на 32 кГц доступны и недороги

Таким образом, частота 32768 Гц оптимальна для построения системных часов реального времени на цифровой логике.

Использование кварца 32768 Гц в системных часах

Рассмотрим, как используется кварцевый резонатор 32768 Гц для реализации системных часов:

1. Колебания кварца поступают на двоичный счетчик
2. Счетчик делит частоту на 2^15 = 32768
3. На выходе получаются импульсы с частотой 1 Гц
4. Эти импульсы отсчитывают секунды реального времени
5. Дальнейшие счетчики формируют минуты, часы и т.д.

Такая схема позволяет создать очень точные и стабильные часы реального времени на основе простого кварцевого резонатора.

Другие варианты частот кварцевых резонаторов

Кроме 32768 Гц, на материнских платах могут использоваться и другие частоты кварцевых резонаторов:

• 14.31818 МГц — опорная частота для генерации тактовых сигналов
• 48 МГц — для тактирования высокоскоростных интерфейсов
• 25 МГц — используется в сетевых контроллерах Ethernet
• 22.5792 МГц — для синхронизации последовательных портов

Выбор частоты зависит от конкретного применения и требований к точности и стабильности тактирования в каждом узле.

Проверка работоспособности кварцевого резонатора

Как убедиться, что кварцевый резонатор на материнской плате исправен? Существует несколько способов проверки:

1. Измерение частоты осциллографом или частотомером
2. Проверка наличия генерации с помощью пробника
3. Замена резонатора на заведомо исправный
4. Диагностика через BIOS/UEFI

При выходе из строя кварцевого резонатора нарушается работа всей системы тактирования. Это приводит к сбоям в работе компьютера, зависаниям и невозможности загрузки.

Влияние кварцевого резонатора на стабильность работы ПК

Кварцевый резонатор играет критически важную роль в обеспечении стабильной работы компьютера. От его характеристик зависят:

• Точность системных часов и отсчета времени
• Стабильность тактовой частоты процессора
• Синхронизация работы всех узлов и интерфейсов
• Корректность передачи данных по шинам

Даже небольшой уход частоты кварцевого резонатора может привести к серьезным сбоям. Поэтому производители используют высококачественные резонаторы с минимальным температурным дрейфом.

Перспективы развития систем тактирования

Несмотря на надежность, кварцевые резонаторы имеют ряд недостатков — чувствительность к вибрациям, большие размеры, сложность интеграции в чипы. Поэтому ведутся разработки альтернативных технологий:

• MEMS-резонаторы на основе микроэлектромеханических систем
• Атомные часы на чипе
• Оптические резонаторы
• Квантовые стандарты частоты

Однако пока кварцевые резонаторы остаются наиболее распространенным и надежным решением для тактирования в электронных устройствах.

5 шт./лот, маленький Кристальный кварц для iPhone 6S & 6sp 6s + 6s plus 6splus Y2200 на материнской плате, фиксирующая деталь|lot lot|lot 5pcsquartz crystals lot

Оплата

В тех случаях, когдаПокупкаНаАлиэкспресс,ВашПлатежейЭтоЗащитаСо стороныEscrow.ТрекВашЗаказНаКакие-либоСценическийОДоставкаОнлайнИЧувствовать себяБезопасныеЧтоОплатаБудетТолько в том случае,БудьтеВыпущенДля того, чтобыВСделано в КитаеПосле того, какВыПодтвердитеЧекОВашЗаказ.СEscrow,ВашКредитныхКартаДеталиЭтоНикогда неВоздействию.

Условия доставки

• Для того, чтобыГарантияВДоставкаВремяИБезопасностьДоставка,МыЭтоТолько в том случае,В состоянииДля того, чтобыДоставкаПредметДля того, чтобыВСтраны

ПеречисленныеВДоставка& Amp;Упаковка.

Гарантия

• Пресс-форма-6 месяцевГарантия.КупитьСДоверия!

• Если вы заказываете товарПредметЯвляетсяБракованныйВ 3Месяцев,МыБудетОтправьте письмоВыАЗаменаБез каких-либоЭкстраЗарядное устройство,ИлиПредложениеВозвратПосле того, какМыПолучитьВБракованныйТовар.

• Если вы заказываете товарПредметЯвляетсяБракованныйПосле того, как 3Месяцев,ВыМожетДо сих порОтправьте письмоЭтоЗадняя крышкаДля того, чтобыСвяжитесь с нами.МыБудетОтправьте письмоВыАНовыйОдинПосле того, какПолучениеВБракованныйТовар.НоВыУДля того, чтобыОплатаВЭкстраДоставкаПлата.

Отзывы:

• УважаемыеПокупатели,МыЦенимВашБизнес,В том случае, еслиВыЭтоУдовлетвореныСНашиСервис,Пожалуйста,ОставьтеСвяжитесь с намиАПозитивнойОтзывы.

• ПожалуйстаКонтактные данныеСвяжитесь с намиПеред тем, какОставляяКакие-либоОтрицательныйИлиНейтральныйОтзывы.НашиЦельЯвляетсяДля того, чтобыОбеспечиваемТопУровеньКлиентовУслуги,МыБудетРаботаСВыДля того, чтобыРешитьКакие-либоПроблемы.

Свяжитесь с нами:

• МыУходОНашиСуммуПокупатели,В том случае, еслиВыУКакие-либоВопросы,НашиКлиентовУслугиПерсоналБудетБудьтеОченьРадДля того, чтобыПомощьВы.МыПопробуйтеНашиЛучшаяДля того, чтобыОтветДля того, чтобыВашЭлектронная почтаКакВ ближайшее времяКакВозможно,Тем не менее,Из-заДля того, чтобыВысокаяОбъемОНа каждый деньВходящиеЭлектронная почтаИВремяЗонаРазницу,МыМаяНеБудьтеВ состоянииДля того, чтобыОтветВашЭлектронная почтаСразу же. Пожалуйста,Позвольте 24БизнесЧасовДляСвяжитесь с намиДля того, чтобыОтвет.

Спасибо за вашу поддержку, я надеюсь, что у всех есть приятная деловая поездка в нашем магазине, и добро пожаловать в следующий раз!

Тактирование цифровых схем | Composter 2.0

Для функционирования цифровых схем характерен строгий порядок че­ре­дования логических состояний. Он называется тактированием и ис­чис­ляется в (кило-, мега-, гига-) герцах. Так, например, системное вре­мя тактируется частотой в 32 КГц, а ес­ли точнее — 32768 Гц. Почему? От­вет три­ви­аль­ный: в основе работы системных ча­сов лежит использование пят­над­ца­ти­раз­ряд­но­го двоичного счетчика (2

15). Если его ин­кре­мен­ти­ро­вать — увеличивать значение на единицу — с частотой 32768 Гц, он будет переполняться еже­се­кун­д­но, что позволит ре­а­ли­зо­вать схему системных часов на типовой логике без особых конструктивных слож­но­с­тей.

Рис 1. Блок-схема кварцевых часов

Тактирование процессора

Еще один пример хрестоматийной частоты, используемой в персональном компьютере — 4,77 МГц. Про­из­во­ди­тель­ность первых процессоров x86 архитектуры ограничивается именно этим параметром. Его значение фор­ми­ру­ет­ся из частоты кварцевого резонатора 14.31818 МГц, которая делится на 3 тактовым генератором процессора и на 4 для получения сигнала цветности 3.58 МГц, необходимого для цветного телевидения. Другими словами, не­слож­ны­ми операциями мы получаем из опорной частоты не только тактирование процессора, но 4/3 под­не­су­щей частоты сиг­на­ла NTSC для формирования изображения на экране дисплея. Хотя даже во времена, когда ком­пью­тер­ные дис­п­леи использовали телевизионные частоты, большинство реализаций видео адаптеров снаб­жа­лись соб­ствен­ны­ми квар­це­вы­ми резонаторами.

Рис 2. Кварцевые резонаторы («часовой» и опорной частоты) на современной платформе ASUS M2N-MX

При тактовой частоте 4.77 МГц длительность цикла обмена по системной шине 8088 составляет четыре такта по 210 нсек или 840 нсек. Медленные периферийные устройства требуют увеличения длительности цикла обмена, как правило до пяти тактов по 210 нсек, что составляет 1. 05 мксек.

Кварцевый резонатор — основа тактирования

Для изготовления кварцевых резонаторов используют природный или искусственно выращенный монокристалл кварца. В силу того, что он обладает анизотропными свойствами, параметры резонатора зависят от плоскости приложения электрического поля относительно ориентации его кристаллографических осей. Благодаря ис­поль­зо­ва­нию различных направлений среза удается добиться нужных, часто весьма противоречивых и мно­го­чис­лен­ных тре­бо­ва­ний, предъявляемых к характеристика кварцевых резонаторов.

Рис 3. Виды колебаний кварцевых элементов: а) сжание/растяжение, б) изгиб, в) кручение по вертикали,
г) кручение по горизонтали, д )сдвиг по контуру, е) сдвиг по толщине

Кристалл кварца демонстрирует как прямой, так и обратный пьезоэлектрический эффект. Прямой пьезоэффект характеризуется тем, что под воздействием механической силы на поверхностях кристалла появляется элек­три­че­ский заряд, пропорциональный приложенной силе. Обратный пьезоэффект сводится к тому, что при­ло­жен­ное к поверхности электрическое напряжение приводит к изменению формы и размера пластины. Возможные виды ме­ха­ни­че­ских колебаний кварцевых элементов представлены на Рис. 3. Чаще всего используют колебания сжатия — растяжения, изгиба, кручения, сдвига по контуру и по толщине. Эти колебания возможны как на основной ре­зо­нан­с­ной частоте кварца, определяемой его геометрическими размерами и видом среза, так и на различных гар­мо­ни­ках, крат­ных этой частоте.

Прямой и обратный пьезоэлектрический эффект используются в кварцевых резонаторах, применяемых в качестве эта­лона частоты. Кварцевый резонатор представляет собой очень тонкую кварцевую пластину, кон­так­ти­ру­ю­щую с дву­мя ме­тал­ли­зи­ро­ван­ными поверхностями. Физический размер и толщина фрагмента квар­це­во­го кри­с­тал­ла влияет на параметр его колебаний, который называется «характеристической частотой» квар­ца. Дру­ги­ми сло­ва­ми, его размер и форма определяют основную частоту колебаний — характеристическая частота об­рат­но про­пор­ци­о­наль­на толщине кристалла.

Рис 4. Эквивалентная схема кварцевого резонатора

Механические колебания кристалла могут быть представлены электрической схемой, эквивалентной по­сле­до­ва­тель­но­му ко­ле­ба­тель­ному контуру, состоящему из низкоомного резистора (R), катушки индуктивности (L) и конденсатора малой емкости (C_s). Конденсатор C_p моделирует паразитную емкость кварцедержателя и монтажа.

«Если быть предельно точным»

Необходимым, но недостаточным условием работоспособности цифровых схем является наличие питающих на­пря­же­ний и тактовых электрических импульсов, задающих порядок выполнения компьютером элементарных опе­ра­ций. Узлы и контроллеры персональной платформы взаимодействуют между собой в рамках, строго заданных тактированием.

Рис 5. Кварцевый резонатор 14.31818 МГц на современной системной плате формирует опорную частоту для генератора тактовых импульсов

Этот процесс делегирован тактовому генератору — специальной микросхеме, которая опираясь на стабильные па­ра­мет­ры кварцевого резонатора формирует сетку частот, обеспечивающих функционирование центрального про­цес­со­ра, оперативной памяти и контроллеров ввода/вывода. Ее часто называют синтезатором частот или ге­не­ра­то­ром так­то­вых импульсов.

Рис 6. Генерируя стабильные импульсы, кварцевый резонатор вырабатывает опорную частоту, из которой тактовый генератор формирует сетку частот, обеспечивающих функционирование компьютера

Так, например, делением частоты 14.31818 МГц на 12, вырабатывается сигнал тактирования системного таймера, равный 1.193 МГц, который, в свою очередь, делит эту частоту на 65536 = 2¹⁶. В результате вырабатывается час­то­та для генерации временны́х меток DOS Ticks (в переводной литературе — тики системного таймера). Эта частота, равная 18.2 Гц, используется для периодических прерываний от системного таймера.

Как проверить кварц на работоспособность, простая схема

Простой и надежный способ проверки кварцевых резонаторов на исправность, простая схема генератора для проверки кварцев. 90% неисправностей кварцевых резонаторов приходится на пульты дистанционного управления вот на них мы пока и остановимся. Я хочу предложить свой метод проверенный не раз.

На первом этапе не нужны вообще никакие приборы! Нам понадобитсялюбой радиоприёмник или на худой конец музыкальный центр если нет приёмника, но тогда к центру нужно подключитъ наружную антенну к разъёму СВ-КВ что не нужно делать с радиоприёмником по причине того, что там есть магнитная антенна.

Включаем на средние волны (СВ), можно и на короткие но там похуже, подносим пульт к приёмнику или к антенне музыкального центра, и нажимаем кнопки. В приёмнике мы услышим характерный звук импульсов, -значит кварцевый резонатор и микросхема с обвязкой в пульте уже исправны. После этого придётся раскрыть пульт и проверить светодиод.

Если в приёмнике мы ничего не слышим? Не хочу останавливаться на питании, думаю каждый с этого начинает любой ремонт. Выпаиваем аккуратно кварц, не перегревая его.

Теперь мы подошли к второму этапу непосредственно проверки кварцевого резонатора можно при помощи мультиметра 890 серии который очень распространён. Вставляем его в гнездо «Сх» и измеряем его ёмкость, при исправном резонаторе прибор покажет сотни пФ при неисправном единицы максимум десятки. Вот пример (частота резонатора — ёмкость на приборе) 440кГц-345пФ 500кГц-490пФ 4мГц-45пФ.

Опираться на эти значения как понимаете можно относительно так как погрешность у этого метода 10-15%. Но мы ведь с самого начала ставили цель проверить рабочий-нерабочий и не более.

Рис.1. Схема генератора для проверки кварцев.

Есть ещё один способ, он самый точный но нужно взятъ в руки паяльник и спаять очень простую схемку (рис.1) на микросхеме К155ЛАЗ. В схеме два резистора 330-670 Ом конденсатор любой. Вот собираем эту схемку и если к конденсатору подключим вход частотомера то узнаем частоту кварца с точностью, с которой измеряет Ваш частотомер.

А если частотомера нет тоже не огорчайтесь, возьмите всё тот же приёмник, к свободной ножке конденсатора прикрутите 0,5-1м провода, прообраз антенны, и слушайте на приемнике сигнал генератора в зависимости от частоты кварца на основной или 3 или 5 гармонике, то есть если у Вас, к примеру кварц на 440кГц то сигнал генератора Вы услышите на 440кГц,1320кГц и 2200кГц и так далее, это принцип кварцевого калибратора которые раньше стояли почти во всех военных радиоприёмниках.

Желаю удачи в ремонте!

Куприн. В. Г. РК-2010-04.

Выбор припоя, влияющего на кристалл кварца?

У меня были проблемы с DS1307основанными часами реального времени, виновником, кажется, был припой, который мы использовали. Позволь мне объяснить.

Мы использовали модуль RTC I2C на базе Adafruit DS1307 на стандартной Raspberry Pi. Часы были построены — и было установлено, что они общаются нормально (например, I2C был хорош), но не «тикают», например. второй не продвигался. Сборка их на макете (не пайка) привела к работе часов, поэтому о самом модуле не могло быть и речи.
Кроме того, электрическое соединение между кристаллом и микросхемой, проверенное простым мультиметром, передавалось всем устройствам.

Дальнейшее расследование и сужение дел с моим доверенным пиратским автобусом (бог послал нам устройство без тяжелого испытательного оборудования!) Привело меня к повторной пайке соединений с моим собственным (то есть, что я использую дома) припоем — и вуаля, они работал. Дальнейшее сужение показало, что на самом деле мне нужно было только очистить и перепаять соединения кристаллического кварца, даже паяную сторону не пришлось перепаять.

Кто — нибудь знает или есть идея или объяснение , почему
S-Pb60Sn40 же не ,
S-Sn60Pb36Cu1 делает работу в соединении кристалла кварца к печатной плате хорошо, например. таким образом, что DS1307начинает тикать?
Большая разница между используемым припоем, по-видимому, заключается в приблизительно замененных пропорциях свинца и олова, но, возможно, 1% меди работает, как-то?
Мое дальнейшее предположение было бы связано с тем, что выбор припоя каким-то образом затухает в генераторе, но «как» от этого все еще оставляет меня озадаченным.

Для статистики: мы припаяли 87 единиц с «плохим» припоем, ни один из них не работал (например, «тикает»). Я вручную перепаял 53 из них сейчас, все работает. Для 48 из тех, что я только de-, перепаял соединения кварцевого генератора.

Редактировать 1 — Очистка паяльных подушек.
Как предлагали некоторые из вас, я вручную очистил несколько печатных плат с помощью 70% изопропилового спирта и / или чистой воды — безрезультатно, часы по-прежнему не «тикали». Только после удаления, а затем повторной пайки двух кристаллических разъемов они начинают тикать.

Изменить 2 — Тип припоя, который я использовал
Припой, который не работал, это продукт от Stannol , тот, который работает, это продукт от Felder Löttechnik GmbH (pdf на немецком языке, извините, у них, похоже, нет английской версии онлайн).

Редактировать 3 — Флюс, который находится в припое (он же становится ближе …)
В нерабочем припое Станнола используется флюс типа 2.1.2.А — то есть, согласно википедии , органическая, водорастворимая жидкость (? «это, кажется, неправильно!) флюс с галогенидами. В рабочем припое от Felder используется флюс типа 1.1.2.B, то есть смола, твердый флюс на основе канифоли с галогенидами. Причиной может быть неизвестный «органический, водорастворимый» флюс от станнола или другая формула припоя с добавлением меди от Фельдера.
⟹⟹

Как проверить кварцевый резонатор. » Хабстаб

Сразу хотелось бы сказать, что проверить кварцевый резонатор с помощью мультиметра не получится. Для проверки кварцевого резонатора с помощью осциллографа необходимо подключить щуп к одному из выводов кварца, а земляной крокодил к другому, но такой способ не всегда даёт положительный результат, далее описано почему.
Одна из основных причин выхода из строя кварцевого резонатора — банальное падение, поэтому если перестал работать пульт от телевизора, брелок от сигнализации автомобиля, то первым делом необходимо его проверить. Проверить генерацию на плате не всегда получается потому, что щуп осциллографа имеет некоторую ёмкость, которая обычно составляет около 100pF, то есть, подключая щуп осциллографа, мы подключаем конденсатор номиналом 100pF. Так как номиналы ёмкостей в схемах кварцевых генераторов составляют десятки и сотни пикофарад, реже нанофарады, то подключение такой ёмкости вносит значительную ошибку в расчётные параметры схемы и соответственно может привести к срыву генерации. Ёмкость щупа можно уменьшить до 20pF, если установить делитель на 10, но и это не всегда помогает.

Исходя из выше написанного можно сделать вывод, что для проверки кварцевого резонатора нужна схема, при подключении к которой щупа осциллографа не будет срываться генерация, то есть схема должна не чувствовать ёмкость щупа. Выбор пал на генератор Клаппа на транзисторах, а для того чтобы не срывалась генерация к выходу подключён эмиттерный повторитель.

Сначала схема была собрана на макетке, но запустить на ней кварцевый резонатор резонансная частота которого выше 8МHz, не удалось, оно и понятно, на макетке сильно много паразитных элементов, которые начинают проявляться с повышением частоты, также при увеличении частоты надо стараться делать соединения между элементами схемы как можно короче. Поэтому было решено собрать схему на фольгированном стеклотекстолите.

Если поставить плату на просвет видно, что с помощью сверла получаются аккуратненькие пятачки, если сверлить шуруповёртом, то почти аккуратненькие). По сути это тот же монтаж на пятачках, только пятачки не наклеиваются, а сверлятся.

Фотографию сверла можно увидеть ниже.

Теперь давайте перейдём непосредственно к проверке кварцев. Сначала возьмём кварц на 4.194304MHz.

Кварц на 8MHz.

Кварц на 14.31818MHz.

Кварц на 32MHz.

Хотелось бы несколько слов сказать про гармоники, Гармоники — колебания на частоте кратной основной, если основная частота кварцевого резонатора 8MHz, то гармониками в этом случае называют колебания на частотах: 24MHz – 3-я гармоника, 40MHz – 5-я гармоника и так далее. У кого-то мог возникнуть вопрос, почему в примере только нечётные гармоники, потому что кварц на чётных гармониках работать не может!!!

Кварцевого резонатора на частоту выше 32MHz у меня не нашлось, но даже этот результат можно считать отличным.
Очевидно, что для начинающего радиолюбителя предпочтителен способ без использования дорогостоящего осциллографа, поэтому ниже изображена схема для проверки кварца с помощью светодиода. Максимальная частота кварца, который удалось проверить с помощью этой схемы составляет 14MHz, следующий номинал который у меня был это 32MHz, но с ним генератор уже не запустился, но от 14MHz до 32MHz большой промежуток, скорее всего до 20MHz будет работать.

Пожалуй, это всё, что хотелось рассказать про проверку кварцевых резонаторов. Сверло можно купить тут.

Кварцевые резонаторы. Виды и применение. Устройство и работа

Современная цифровая аппаратура нуждается в высокой точности, поэтому часто в цифровых устройствах содержится кварцевый резонатор, который является стабильным и надежным генератором гармонических колебаний. Цифровые микроконтроллеры работают на основе этой постоянной частоты, и используют ее для работы цифрового прибора. Кварцевые резонаторы являются надежной заменой контура колебаний, собранного на конденсаторе и катушке индуктивности.

Добротность контура колебаний на основе катушки и конденсатора не превышает 300. Она является характеристикой контура колебаний, определяющей величину полосы резонанса. Добротность показывает, во сколько раз энергия колебательной системы превышает потери энергии в течение одного периода колебаний. Чем больше добротность, тем меньше теряется энергии за один период, и медленнее затухают колебания. Емкость конденсатора в обычном контуре колеблется в зависимости от температуры среды. Величина индуктивности катушки также зависит от многих факторов. Существуют даже соответствующие коэффициенты, определяющие зависимость параметров этих элементов от температуры.

Кварцевые резонаторы, в отличие от вышеописанных контуров колебаний, обладают очень большой добротностью, достигающей значения в несколько миллионов. При этом температура в пределах -40 +70 градусов никак не влияет на этот параметр. Высокая стабильность работы кварцевых резонаторов при любой температуре послужила их широкому применению в цифровой электронике и радиотехнике.

Разновидности

По типу корпуса:

• Для объемной установки (цилиндрические и стандартные).
• Для поверхностного монтажа.

По материалу корпуса:

• Металлические.
• Стеклянные.
• Пластиковые.

По форме корпуса:

• Круглые.
• Прямоугольные.
• Цилиндрические.
• Плоские.

По количеству резонансных систем:

• Одинарные.
• Двойные.

По защите корпуса:

• Герметичные.
• Негерметизированные.
• Вакуумные.

По назначению:

• Фильтровые.
• Генераторные.

Важным свойством кварцевых резонаторов для успешной работы является их активность. Но она не определяется только собственными свойствами. Вся электрическая схема влияет на его активность.

В резонаторах, используемых в фильтрах, применяются такие же виды колебаний, как и в генераторных резонаторах. В фильтрах используются 2-х и 4-х электродные вакуумные резонаторы. Для многозвенных фильтров чаще всего применяются 4-х электродные, так как они более экономичные.

Принцип действия и устройство

Кварцевые резонаторы работают на основе пьезоэлектрического эффекта, образующегося на кварцевой пластинке. Кварц – это природный кристалл. Он представляет собой модификацию соединения кремния с кислородом, и имеет химическую формулу Si O₂. Массовая доля кварца в земной коре составляет около 60%, в свободном виде 12%. В других минералах также может содержаться кварц.

Для производства кварцевых резонаторов используют низкотемпературный кварц. Он обладает выраженным пьезоэлектрическим эффектом. Химическая устойчивость кварца очень высока, растворить кварц способна только гидрофторидная кислота. По твердости кварц стоит на втором месте после алмаза. Кварцевую пластинку для резонатора изготавливают путем вырезания из кварца кусочка под заданным определенным углом. В зависимости от этого угла среза кварцевая пластинка отличается разными электромеханическими параметрами.

От вида среза зависит наличие или отсутствие паразитных частот, стабильность работы при любых температурах, частота колебаний. На обе стороны кварцевой пластинки наносят слой одного из дорогостоящих металлов: серебра, платины, никеля или даже золота. После этого пластинку фиксируют прочными проволочками в корпусе резонатора. Затем производят герметичную сборку корпуса.

В результате образуется колебательный контур, обладающий собственной частотой резонанса, определяющей работу всего резонатора. Если к электродам пластинки приложить переменное напряжение с частотой резонанса, то возникнет резонансный эффект, а амплитуда колебаний пластинки значительно повысится. При этом резонатор уменьшит свое сопротивление на значительную величину. Этот процесс подобен тому процессу, который происходит в контуре колебаний последовательного вида (на основе катушки и конденсатора). Потери энергии при возбуждении кварцевого резонатора на частоте резонанса очень малы, так как добротность кварцевого контура колебаний очень высока.

Эта эквивалентная схема состоит из:

• R – Сопротивление.
• С1 – Емкость.
• L – Индуктивность.
• С2 – Статическая электрическая емкость пластинок вместе с держателями.

Эти элементы определяют электромеханические параметры кварцевой пластинки. Если удалить монтажные элементы, получается последовательный контур LС. При установке на монтажную плату, кварцевый резонатор не переносит чрезмерного нагрева, так как его конструкция очень хрупкая. Сильное нагревание может деформировать держатель и электроды, что отражается на функционировании готового кварцевого резонатора. Кварц полностью теряет свои свойства пьезоэлектрика при нагревании до температуры 5370 градусов. Однако паяльник не способен так сильно разогреваться.

На электрических схемах кварцевый резонатор обозначается по аналогии с конденсатором, но между пластин изображен прямоугольник, символизирующий кварцевую пластинку. На схеме резонатор обозначен «QX».

Обычно причиной неисправностью кварцевого резонатора становится сильный удар или падение устройства, в котором он находится. В этом случае резонатор подлежит замене на новый, с такими же параметрами. Такие неисправности возникают в маленьких приборах, которые проще уронить, или повредить. Но такие повреждения резонаторов встречаются не часто, и обычно неисправность устройства кроется совсем в другом.

Как проверить кварцевые резонаторы

Для проверки резонатора на его работоспособность, собирают специальный простой тестер, помогающий проверить кроме работы резонатора, еще и его частоту резонанса. Схема такого устройства похожа на кварцевый генератор, собранный на транзисторе.

Подключив резонатор между отрицательным полюсом и базой транзистора через защитный конденсатор, с помощью частотомера измеряют частоту резонанса. Такая схема подходит для настройки контуров колебаний. При включенной схеме исправный резонатор создает колебания. В результате на эмиттере транзистора возникает переменное напряжение с частотой резонанса тестируемого резонатора.

Если к выходу тестера подключить частотомер, то можно измерить частоту резонанса. При стабильной частоте и небольшом нагревании корпуса резонатора паяльником частота не должна значительно изменяться. Если частотомер не обнаруживает возникновение частоты, либо она сильно изменяется или имеет большие отличия от номинала, то резонатор негоден и требует замены.

При использовании такого тестера для настройки контуров, емкость С1 обязательна. Но при проверке исправности резонаторов ее присутствие в схеме не требуется. При этом колебательный контур просто подсоединяют на место кварцевого резонатора и тестер начинает создавать колебания таким же образом.

Тестер, выполненный по рассмотренной схеме, хорошо зарекомендовал себя на частоте 15-20 мегагерц. Для других интервалов можно найти другие схемы, собранные на микросхемах и других компонентах.

Сфера применения

Благодаря стабильности параметров кварцевых резонаторов, они нашли широкое использование в различных областях:

• Многие измерительные устройства работают на основе таких резонаторов, при этом точность измерений очень высока.
• Пьезокварцевая пластина применяется в качестве резонатора в морском эхолоте для выявления объектов, расположенных в воде, исследования дна моря, определения нахождения отмелей и рифов. Это дает возможность изучения жизни в океане в глубоководных районах, а также создания точных карт морского дна.
• Кварцевые резонаторы нашли широкую популярность в кварцевых часах, так как частота колебаний кварцевой пластины практически не зависит от температуры, и имеет малое относительное изменение частоты.

Кварцевые резонаторы расширяют свою сферу использования, потребность в них постоянно увеличивается, так как они обладают повышенными метрологическими параметрами, эффективностью работы.

Похожие темы:

Применение кристалла кварца в материнской плате компьютера

Применение кристалла кварца в материнской плате компьютера

Кварцевый генератор называется кварцевым резонатором , называемым кристаллом. Материнская плата компьютера, как правило, представляет собой прямоугольную плату, есть множество микросхем осциллятора и тактового генератора. Чип тактовой частоты состоит из основной платы, большинства компонентов на материнской плате, обеспечивающих сигнал от тактового генератора, тактовый генератор является ядром тактовой схемы материнской платы, как сердце материнской платы.Основной кварцевый тактовый генератор, кварцевый генератор и звуковая карта в реальном времени, кристалл NIC.

1, Тактовый генератор

Тактовый генератор и цепь генерации тактовых импульсов подключены, частота 14,318 МГц, повреждение кристалла приведет к невозможности запуска сбоя материнской платы. При нормальной работе напряжение между двумя выводами 1-6В

2, звук кристалла

Звуковая карта и чип звуковой карты соединены с генератором, частота генератора 24.576 МГц после повреждения вызовет ухудшение звука или тихую неисправность. При нормальной работе два контакта напряжения 1-2,1В.

3, кристалл NIC

Кристалл NIC

и частота чипа NIC составляет 25 МГц, генератор поврежден, вызовет работу функции неисправности сети. Во время нормальной работы напряжение между двумя выводами 1,1-2,1В.

4, кристалл реального времени

Кристалл реального времени и частота микросхемы южного моста 32 768 кГц, генератор поврежден, приведет к правильному времени сбоя или не может быть запущен.При нормальной работе напряжение между двумя выводами 0,5В.

Многие люди будут просить подняться на борт выше кристалла, в конце концов, какой эффект будет иметь? Материнская плата компьютера обычно имеет 2-3 кварцевых кристалла, очень просто, что кристалл материнской платы компьютера используется для управления временем приложения, компьютер имеет схему синхронизации, таймер вызова.

Компьютерный таймер обычно представляет собой прецизионно обработанный кристалл кварца, кристалл кварца в напряжении в пределах определенной частоты, частота зависит от размера кристалла и от того, как разрезать себя натяжением. С каждым кварцевым генератором связаны два регистра, регистр хранения и счетчик. Каждый раз, когда кварц осциллирует кристалл счетчика на 1, когда счетчик достигает 0, чтобы сгенерировать прерывание, не позволяйте счетчику перезагружать начальное значение. Этот метод позволяет запрограммировать таймер на прерывание 60 раз в секунду (или прерывание с любой другой желаемой частотой). Каждое прерывание называется тактом часов.

Кристалл эквивалентен конденсатору и резистору, включенным в параллельную и последовательную сеть с двумя выводами конденсатора в электротехнике, в электротехнике в сети есть две точки резонансной частоты, в которых низкочастотный последовательный резонанс, высокочастотный параллельный резонанс.Из-за характеристик самого кристалла, близкого к этому двухчастотному диапазону, в этом очень узком частотном диапазоне генератор эквивалентен конденсаторной катушке индуктивности, так что пока кристалл подключен параллельно с соответствующим, он будет формировать параллельный резонансный контур. Параллельный резонансный контур цепи отрицательной обратной связи может составлять контур синусоидальной волны, генератор эквивалентен частоте индуктивности. Диапазон очень узкий, поэтому даже если параметры других компонентов сильно различаются, частота генератора не будет сильно меняться. .

Кристалл является важным параметром, который представляет собой значение емкости нагрузки, выберите параллельный конденсатор, и емкость нагрузки равна значению, вы можете получить резонансную частоту кристалла. Номинальная схема колебаний кристалла обычно находится в кристалле доступа инвертирующего усилителя (обратите внимание, что это не конец усилителя с двухфазным инвертором), еще два конденсатора соответственно на обоих концах кристалла, другой конец каждого конденсатора подключен к земле, емкость двух последовательных конденсаторов должна быть равна значению емкости нагрузки, обратите внимание, что выводы IC имеют эквивалентную входную емкость, это не может быть пропущено.

Общая емкость нагрузки кристалла составляет 15 или 12,5 Ом, если рассматривать эквивалентные выводы элемента входной емкости, то цепь колебаний кристалла состоит из двух конденсаторов 22 Ом, что является хорошим выбором. Табличный метод измерения кварцевого генератора работает с измерением напряжения двух выводов, равного половине напряжения микросхемы. Например, рабочее напряжение 51 одночиповое + 5В это около 2,5В. И если пинцет коснется кристалла еще на одну ногу, очевидно, что напряжение изменится, то есть запускается.

Источник данных: www.crystal-bj.com

мобильный: +86 18301810683

Электронная почта: [email protected]

Кварцевые резонаторы »Электроника

Кварцевые кварцевые резонаторы иногда называют xtals, и как резонаторы они обеспечивают чрезвычайно высокие уровни добротности для генераторов и фильтров и широко используются во многих приложениях для проектирования радиочастотных схем.

---

Кристаллы кварца, Руководство Xtals Включает:
Кристаллы кварца: xtals Что такое кварц Как работает кристалл Кристаллический обертон Вытягивание частоты кристалла кварца Кристалл кварца огранки Кварцевое старение Изготовление кристаллического резонатора Как указать кристалл кварца VCXO TCXO OCXO Кристаллический фильтр Монолитный кристаллический фильтр Керамический резонатор и фильтр Технические характеристики керамического фильтра

---

Резонаторы на кварцевом кристалле используются для создания резонансных элементов с очень высокой добротностью во многих электронных конструкциях и, в частности, во многих конструкциях радиочастотных схем в генераторах и фильтрах.Часто в схемотехнике эти электронные компоненты могут называться «Xtals», а ссылки на схемотехнические конструкции для них могут быть даны как xtal1 и т. Д.

Кристаллы кварца могут быть дешевыми в производстве, несмотря на то, что они предлагают исключительную производительность, и могут использоваться для всего, от электронных схем для микропроцессорных тактовых генераторов до высокопроизводительных фильтров, высокостабильных генераторов, управляемых печью, кварцевых генераторов с температурной компенсацией и многих других общих и радиочастотных схем .

Как следует из названия, кварцевые резонаторы изготавливаются из кварца, который является естественной формой кремния. Однако большая часть кварца, используемого в электронной промышленности, производится синтетически.

Кварцевые резонаторы доступны во многих размерах и форматах, чтобы удовлетворить требованиям большинства приложений. От небольших устройств для поверхностного монтажа до более крупных кристаллов, монтируемых в сквозные отверстия, а также для розеток, существует множество размеров и форматов этих электронных компонентов.

Кварцевый резонатор с проволочными выводами HC49

Основы кварцевого резонатора

Технология кварцевого резонатора основана на замечательных свойствах кварца. При помещении в электронную схему кристалл кварца действует как настроенная схема. Однако у него исключительно высокий показатель Q.

.

Обычные настроенные схемы LC могут показывать значения в несколько сотен, если они тщательно спроектированы и сконструированы, но кристаллы кварца показывают значения до 100 000.

Помимо Q, кристаллическая технология также имеет ряд других преимуществ.Они очень устойчивы к температуре и времени. Фактически, для большинства кристаллов эти цифры указаны, и они обычно могут составлять ± 5 ppm (частей на миллион) в год для старения и ± 30 ppm в диапазоне температур от 0 до 60 ° C.

Кристалл кварца природного происхождения

В процессе работы кристалл кварца использует пьезоэлектрический эффект для преобразования электрических сигналов в механические колебания. Это заставляет кристалл вибрировать, и механические резонансы кристалла затем воздействуют на механические колебания.Затем пьезоэлектрический эффект возвращается обратно в электрическую область, и сигналы преобразуются обратно под воздействием механических резонансов.

Общий эффект заключается в том, что кристалл кварца связывает механические резонансы с очень высокой добротностью с электрической областью, что позволяет очень стабильным резонансам с высокой добротностью влиять на электрические сигналы.

Обозначение кристалла кварца

Обозначение схемы кварцевого резонатора, используемого в схемах проектирования электроники, простое.Символ кристалла кварца показывает две пластины по обе стороны от основного кварцевого элемента. Он состоит из двух линий, одна вверху, а другая внизу с центральным прямоугольником.

Во многих отношениях символ схемы хорошо отражает сам кристалл, особенно потому, что первые кварцевые резонаторы состояли из кварцевой пластины, зажатой между двумя проводящими пластинами.

Обозначение схемы для кварцевого резонатора, xtal

В отличие от многих других обозначений схемы, существует очень мало вариантов обозначения схемы с кварцевым кристаллом, и, соответственно, он широко известен.

Как работают кварцевые резонаторы

Принцип действия кристалла кварца основан на том факте, что кварц проявляет пьезоэлектрический эффект. Это означает, что когда напряжение создается поперек кристалла, видна электродвижущая сила или электрический потенциал. Верно и обратное, тогда когда на кристалл подается потенциал, он слегка отклоняется.

Это означает, что пьезоэлектрический эффект позволяет соединить механическую и электрическую области.

С точки зрения работы кристалла кварца в качестве резонатора с высокой добротностью, кристалл кварца может иметь электрический сигнал, такой как сигнал в радиоприемнике, расположенный поперек него. Это превращается в механическую вибрацию.

Механические свойства кристалла кварца действуют как резонатор с очень высокой добротностью. Эффект от этого затем преобразуется обратно в электрическую область. Общий результат состоит в том, что электрической цепи кажется, что присутствует электрический фильтр с очень высокой добротностью.

В любой конструкции электронной схемы полезно видеть эквивалентную схему кристалла, чтобы электронная конструкция могла быть выполнена правильно. Стандартная эквивалентная схема для кварцевого резонатора приведена ниже.

Эквивалентная схема кварцевого резонатора

Кварцевый кристалл использует

Кристаллы кварца используются в двух основных формах применения: как резонансный элемент в генераторах и в фильтрах. В обоих приложениях очень высокая добротность кварцевого кварцевого резонатора позволяет достичь очень высоких уровней производительности, и именно поэтому они используются во многих общих схемах для недорогих тактовых генераторов, а также в более требовательных приложениях для проектирования радиочастотных схем.

Некоторые виды использования этих электронных компонентов вместе с их сокращениями более подробно описаны ниже:

• Осцилляторы: Высокая добротность кварцевого кристалла означает, что используемые генераторы могут обеспечивать очень высокий уровень точности и стабильности. Существует несколько вариантов использования кварцевых резонаторов в электронной конструкции в зависимости от требований к характеристикам и ограничений по стоимости.
  • Кварцевый генератор — XO: Кварцевые резонаторы можно очень просто использовать в простой цепи генератора.Поскольку основные кварцевые резонаторы относительно недороги, они часто используются в качестве резонатора для приложений, где они, например, являются резонатором в тактовом генераторе микропроцессора. Кварцевый кварцевый резонатор, используемый в материнской плате ПК

    Обычно требования к точности этих генераторов не слишком высоки, и поэтому затраты можно свести к минимуму, используя кварцевый кристалл. При использовании в этих приложениях кристаллы кварца дешевле, чем многие другие решения, которые не работают так же хорошо.Очевидно, простые кварцевые генераторы также используются во многих других областях.

  • Кварцевый генератор, управляемый напряжением — VCXO: Для некоторых приложений может потребоваться небольшое изменение частоты генератора. VCXO или генератор Xtal, управляемый напряжением, относительно легко построить.

    Схемы просты и обычно включают использование переменного напряжения для управления варакторным диодом в кристаллической схеме.Изменение реактивного сопротивления варактора изменяет общую резонансную частоту кристалла и связанных с ним схем.

    Однако ввиду высокой добротности кристаллического резонатора возможны только относительно небольшие изменения частоты. Эти схемы могут быть построены или доступны как коммерческие модули.

    Подробнее о . . . . VCXO.


  • Кварцевый генератор с температурной компенсацией — TCXO: Одной из основных причин изменения частоты кварцевого генератора является изменение температуры.Там, где требуется более высокая стабильность частоты, чем может обеспечить стандартный генератор, в качестве опции можно использовать TCXO, Xtal Oscillator с температурной компенсацией. Как следует из названия, эта форма генератора применяет к генератору температурную компенсацию. Несмотря на то, что они не обладают такими же характеристиками, как кварцевый генератор, управляемый печью, они, тем не менее, способны обеспечить очень высокий уровень стабильности и производительности для многих схемных решений.

    Подробнее о .. . . TCXO.

  • Кварцевый генератор, управляемый печью — OCXO: Там, где требуется высочайший уровень стабильности частоты, лучшим вариантом является кварцевый генератор, управляемый печью. Эта форма кварцевого генератора, получившая название OCXO: Oven Controlled Crystal Oscillator, удерживает кристалл и связанные с ним схемы в «духовке» с контролируемой температурой. Он работает при температуре выше температуры окружающей среды и поддерживается при постоянной температуре, пока работает осциллятор.Таким образом сводятся к минимуму любые изменения, вызванные перепадами температуры. Подробнее о . . . . OCXOs.

• Фильтры: Другое основное применение кварцевых резонаторов — фильтры. Здесь резонатор используется в цепи, которая используется для приема полезных сигналов и отклонения нежелательных. Очень высокие уровни добротности, достижимые при использовании кварца, означают, что эти фильтры обладают очень высокой производительностью.

  Кварцевые фильтры могут состоять из одного кристалла, но более сложные фильтры, предлагающие гораздо более высокий уровень производительности, могут быть изготовлены с использованием шести или даже восьми кристаллов. Ввиду того факта, что в этих фильтрах используются опыт и передовая конструкция радиочастотных схем, они часто приобретаются в виде модулей фильтров, хотя многие из них производятся самими конечными производителями / разработчиками.

Кварцевый кристалл SMD

Кварцевый кристалл преимущества и недостатки

Технология кристаллов кварца

предлагает очень много преимуществ, но есть и другие моменты, которые следует включить в уравнение при рассмотрении их использования:

Преимущества кварцевых резонаторов:

• Резонатор с очень высокой добротностью: Добротность кристалла кварца очень высока.Это, в свою очередь, дает несколько преимуществ:

  • Очень стабильный сигнал при использовании в генераторе.
  • Низкий уровень фазового шума при использовании в генераторе.
  • При использовании в фильтре можно достичь очень высокого уровня селективности. Кристаллические фильтры способны обеспечить отличную производительность и являются одними из лучших вариантов для резких фильтров в различных приложениях.
• Низкая стоимость: Основные кристаллы доступны по очень разумной цене.Их использование часто может привести к более дешевым часам или другому источнику при использовании в качестве резонатора. Очевидно, что резонаторы на кристалле кварца с высокими техническими характеристиками стоят дороже.

Недостатки кварцевых резонаторов:

• Размер: Кристалл полагается на механические колебания для его резонансного поведения. В результате размер не может быть легко уменьшен, и они могут быть большими по сравнению с другими компонентами SMT. Тем не менее, кристаллы с новой технологией поверхностного монтажа теперь доступны в очень маленьких корпусах.
• Пайка: Ввиду их производительности пайка должна выполняться с осторожностью, соблюдая максимальные температуры и время пайки.
• Фиксированная частота: Хотя это также может быть преимуществом, кристалл имеет свои собственные резонансные частоты. После того, как они выбраны и изготовлены, их нельзя изменить, хотя можно немного «потянуть» частоту генератора.

Как и в любой технике, у этих электронных компонентов есть свои плюсы и минусы.Понимание этих проблем и преимуществ, которые они приносят, поможет наилучшим образом использовать их на этапе электронного проектирования.

Кристалл кварца SMD в корпусе HC49

Кристалл кварца и осцилляторы, временная шкала

С тех пор, как появились первые признаки пьезоэлектрического эффекта и действия кристаллов кварца, потребовалось много лет, чтобы их развитие добралось до той стадии, на которой оно находится сейчас.

Ранние исследования продемонстрировали этот эффект, и прошло несколько лет, прежде чем была разработана радиотехника, и действие кварцевых резонаторов или кристаллов можно было продемонстрировать и затем усовершенствовать.

Заметка об истории и временной шкале кварцевого резонатора:

Кристаллы кварца стали неотъемлемой частью современной электроники, обеспечивая высокоэффективный резонатор по низкой цене. Эти компоненты разрабатывались на протяжении многих лет, и в их разработке участвовало множество людей и организаций.

Подробнее о История кристалла кварца.

Как изготавливаются кварцевые резонаторы

Кварцевые резонаторы выпускаются в огромных количествах.Производственный процесс начинается с сырого кремния, который превращается в синтетический кварц, а затем из него изготавливаются отдельные кварцевые резонаторы. После изготовления основных кристаллов кварца их обрезают и затем инкапсулируют.

В некоторых областях процесса производства кварцевых резонаторов некоторые элементы имеют некоторое сходство с производством полупроводников, хотя производимые продукты сильно отличаются.

В процессе производства кристаллов кварца используются такие процессы, как травление, осаждение и т.п.

Спецификация кварцевых резонаторов

При выборе кварцевого резонатора для общей схемы или конструкции ВЧ схемы необходимо выбрать множество параметров. Многие из них относятся к работе кристалла и обычно не встречаются с другими электронными компонентами.

Обычно производителям требуется ряд параметров, часто изложенных в определенной форме, прежде чем они смогут производить и поставлять требуемый кристаллический элемент.

Решения о различных параметрах, которые должны быть выбраны, могут зависеть от других электронных компонентов в схеме или от общей электронной конструкции.

Понимание различных параметров, которые необходимо выбрать, и того, каким образом они могут повлиять на конструкцию электроники и выбор других электронных компонентов, гарантирует принятие правильных решений.

Кварцевые резонаторы широко используются в электронной промышленности. Их можно использовать в кварцевых генераторах и кварцевых фильтрах, где они обеспечивают исключительно высокий уровень производительности.В дополнение к этому, недорогие элементы с более низкими допусками широко используются в кварцевых генераторах для тактовых частот микропроцессорных плат, где они используются в качестве дешевых резонаторных элементов. Независимо от того, как он используется, кварцевый резонатор обеспечивает исключительно высокий уровень производительности при затратах на его производство.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

Детали материнской платы и их функции

Edit: присмотревшись немного ближе к нижней стороне платы, я заметил коричневую грязь, которая подозрительно выглядит как утечка электролита из металлической части на материнской плате.

• прелюбодеяние, развод, Техас, ответственность третьей стороны.
• отчеты о дорожно-транспортных происшествиях в округе Уильямсон, штат Иллинойс.
• Электронные компоненты;
• Меню навигации.
• Создайте аккаунт или войдите, чтобы комментировать.
• поисковый номер транспортного средства в Мэриленде!
• содовая программа для несовершеннолетних сексуальных преступников, штат Вашингтон.

Кто-нибудь знает, что это за деталь или проблема в этом? Редактировать 2: После небольшого покопания, по-видимому, часть, о которой я говорю, — это какой-то тип кварцевого генератора, производимого TXC, который Gigabyte ставит на свои материнские платы. Кажется, это сработало, и если я исправлю это, у меня снова может быть рабочая материнская плата.Кто-нибудь знает что-нибудь о кристаллах и какие мне понадобятся?

У меня нет образования по кристаллам кварца, если это один, тем более, если они имеют различную емкость, частоту или необходимые допуски. Добавив в него шишку и уточнив, что это действительно был кварцевый генератор, установка нового дала мне немного жизни в моем мобо. Я не думаю, что у меня правильная частота кристалла, и я отправил электронное письмо как Gigabyte, так и производителю TXC о кристалле и его частотах в надежде получить правильную замену.

Тем временем я чертовски много узнал о кристаллах.

• функциональное использование кварца?
• Выберите ваше местоположение;
• получить копию свидетельства о рождении н.
• Применение кристалла кварца в материнской плате компьютера.
• дешевых адвокатов по бракоразводным процессам в Хьюстоне, Техас.
• бизнес-справочник в сан-диего!
• Что такое кварцевый осциллятор ?.

1, 4 ноя 0 10, 0.Привет, у меня такая же проблема, и после долгих поисков я наткнулся на ваш пост ..

Подробнее о кварцевом кварцевом генераторе — процессоры, материнские платы и память — Linus Tech Tips

У меня те же симптомы, что и у вашей платы. Думаете, замена этого кристалла может помочь? Я могу спасти кристалл из другого MB, но я не уверен, что частота может совпадать. Были ли у вас какие-либо проблемы в работе после того, как вы заменили кристалл? Вы должны войти или зарегистрироваться, чтобы ответить здесь.

• Поделиться этим постом :.
• найти идентификатор друга в мессенджере Yahoo.
• поиск пляжной аренды недвижимость орландо.
• Наше местонахождение.
• Кварцевый генератор.
• Нью-Джерси Департамент исправительных учреждений по поиску правонарушителей.

На моей материнской плате недостаточно разъемов для вентиляторов. Похожие темы Вопрос Моя материнская плата неисправна? Вопрос Почему мой компьютер перезагружается случайным образом? Опубликовать ветку. Экран не отвечает из-за этого.Компьютерные игры.

Описание кристаллического осциллятора

Видеокарты. Последние сообщения A. Windows Последнее: kesuki18 3 минуты назад. Техническая поддержка ноутбуков.

Введение в курс Info Syst Quiz

Модераторы онлайн. Сверху снизу. Вопрос. Моя материнская плата неисправна? Вчера в личку. Вопрос: компьютер включается, на мониторе нет сигнала. Вторник в PM. Вопрос Первая сборка!

Понедельник в AM. Воскресенье в PM.

Что такое кристалл кварца?

Один из самых лучших. Полевые шпаты в основном используются в промышленности для получения глинозема и. 21 октября. Для синхронизации всех операций компьютера используются системные часы — небольшой кварцевый кристалл, расположенный на материнской плате. Система. Несмотря на обилие кварца в природе, большая часть кварца используется в часах. Кварцевые цифровые часы сильно различаются по стилю и функциям. 16 мая, хотя некоторые кварцевые столешницы на самом деле сделаны из карьера.

Кварц — минерал, состоящий из атомов кремния и кислорода в непрерывной структуре SiO4. С древних времен разновидности кварца были наиболее часто используемыми минералами при изготовлении ювелирных изделий и резьбе по твердому камню, особенно в. Кварц является наиболее распространенным кристаллом кремнезема и вторым по распространенности минералом.

Технический песок используется для производства листового стекла для строительства и автомобилестроения, тары.

На сколько хватает заряда батареи CMOS?

Молотый диоксид кремния выполняет функцию функционального наполнителя, повышая прочность и прочность.14 июля, этот стандарт включает общую информацию о характеристиках и распространенном использовании песчаника, а также определяет типичные связанные с этим проблемы. Кварцевые часы — это часы, в которых используется электронный осциллятор, который регулируется кварцевым кристаллом для … 16 апреля, полевые шпаты являются важными ингредиентами в глиняных корпусах и глазури.

В обоих приложениях их основная функция — подавать флюсы в состав. 21 февраля. Свойства кварца делают часы очень точными. Заявленная единица, базовая единица, обычно по весу, т.е.Состав продукции, Функциональный перечень. Дробильный завод в Мали Мали — это растущий африканский рынок…. Завод по переработке железной руды в Лаосе Лаос стал одним из важных мест Юго-Востока…. Crystal Oscillator и Crystal Selection для. Диоксид кремния — Википедия Диоксид кремния, также известный как диоксид кремния от латинского silx, представляет собой химическое соединение, представляющее собой оксид кремния с химической формулой SiO2.

Фильтрация сточных вод GE Water Filtration используется для коагуляции и осаждения при удалении твердых частиц.

Как компьютеры правильно отсчитывают время? | by amorosamente

Вы когда-нибудь задумывались о том, как компьютеры отслеживают время? Или как секундомер разных смартфонов может одинаково отсчитывать 10 секунд ?. Разве не загадочно, что ваш компьютер или ваши смартфоны все еще могут очень точно определять время, даже если они полностью выключены на долгое время?

Я постараюсь очень просто объяснить этот механизм.

Угадайте, что? В компьютерах есть часы.Это просто. Если этой информации вам достаточно, то вам не нужно читать оставшуюся часть блога. Если вам интересно больше, продолжайте читать.

Материнская плата

Как известно (если вы не пещерный человек или пещерная женщина), на компьютерах есть материнская плата. (Да. Вы правы! Почему не отцовская доска? Еще один сексизм в науке…) Видите. На этой доске есть часы.

Это не обычные часы. У него нет часовой стрелки. Это называется системными часами.

Системные часы , или мы также можем вызвать системный таймер , — это непрерывное колебание, которое помогает компьютеру поддерживать правильное время.Он подсчитывает количество секунд, прошедших с начала эпохи, и использует эти данные для вычисления текущей даты и времени.

Да, я слышу, как вы говорите «подождите, но как это считать?».

Вы читаете, чтобы разгадать тайну? Ответ довольно прост!

→ Кристаллы кварца.

Кварцевые кристаллы

Как я уже упоминал выше, системный таймер считает количество чего-либо, поэтому мы знаем время. Но вопрос в том, сколько это стоит?

→ 32,768

Что? Откуда взялся этот номер? Вернемся к Quartz.

Кварц — твердый кристаллический минерал, состоящий из атомов кремния и кислорода. Это один из самых распространенных минералов на Земле. Кварц — это то, что мы называем пьезоэлектриком, то есть при сжатии он генерирует небольшой, но измеримый электрический ток. Другими словами, когда электричество проходит через кварц, он вибрирует с определенной частотой — точное количество раз в секунду.

Кварцевая вибрация

Похоже на камертон музыканта, правда? В материнской плате есть независимая батарея, так что даже если вы полностью выключите (отключите) компьютер и смартфон или когда батарея вашего смартфона разряжена, эта независимая батарея все равно сможет питать часы.Батарея внутри кварцевых часов посылает электричество на кристалл кварца через электронную схему, в результате чего зубцы вилки вибрируют 32 768 раз в секунду.

Схема измеряет количество колебаний (не подумайте, как оно подсчитывается, это не в нашей теме .. поверьте мне) и генерирует один электронный импульс на каждые 32 768 колебаний — или один в секунду. Кварцевые механизмы точны и долговечны.

Теперь вы просветлены … Когда ваши друзья спросили, какое значение имеет 1 секунда, вы можете сказать 32 768 колебаний кристаллов кварца и сделать своих друзей немного шокированными.

У вас все еще могут быть вопросы, например, кто решил, что 1 секунда будет 1 секундой? Это не моя проблема. (Прочтите это, если вы действительно увлечены временем и часами, или обратитесь к врачу.)

Вот последний вопрос к вам. Что бы вы сказали, если бы вас попросили определить продолжительность 1 секунды?

микрочип и кварц на материнской плате современного компьютерного компьютера Фотография, картинки, изображения и сток-фотография без роялти. Image

878. Микросхема и кварц на материнской плате современного компьютера.. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 878.

Микрочип и кварц на материнской плате макроса конца синего фона современного компьютера.

M L XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
L	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

3425 x 2283 пикселей | 29.0 см x 19,3 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3425 x 2283 пикселей | 29,0 см x 19,3 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Классификация и роль кристалла материнской платы ПК

Классификация и роль кристалла материнской платы ПК

Работа платы кристалл в двух словах генерирует исходную тактовую частоту, частоту генератора частоты через множество увеличенных или уменьшенных после частоты шины на материнской плате. Кристалл можно разделить на четыре категории: тактовый генератор, кристалл реального времени, кристалл карты, кристалл звуковой карты.Это тактовый генератор 14,318 МГц, схема генератора, генерирующая тактовые импульсы (или генератор тактовых импульсов микросхемы ICS), подключена, генерируя опорную тактовую частоту материнской платы. Частота кристалла реального времени составляет 32,768 кГц, RTC — это часы, эталонные часы системного времени, прежде чем подавать питание на южный мост, обеспечьте необходимую работу часов. По типу кристалл можно разделить на активный и пассивный кварцевый генератор, это не чисто пассивный кристалл, это резонатор с кварцевым резонатором, без части колебательного контура, не по-настоящему пассивный кварцевый генератор.Активный кристалл — это кварцевый резонатор + колебательный контур, колебательный контур — это тактовый генератор, тактовый чип также называется ICS. Пассивный кристалл — это кварцевый резонатор, который нельзя использовать в одиночку, потребность во внешнем колебательном контуре может сыграть роль в колебаниях. Зачем? Взгляните на хрустальные изделия, чтобы узнать. Кварцевый генератор в качестве пластины из-за своего пьезоэлектрического эффекта может использовать: приложенное напряжение, механическая деформация создает полюса на двух пластинах; при добавлении переменного напряжения создается механическая вибрация, при механической деформации вибрация создает переменное электрическое поле, хотя напряжение переменного электрического поля относительно слабое, но частота очень стабильна, когда пластина равна собственная частота и частота приложенного переменного напряжения, амплитуда механической вибрации резко возрастет, это явление называется «пьезоэлектрическим резонансом».«В ЦП есть схема синтезатора частоты, и синтез частоты FSB может быть новой частотой, которая является тактовой частотой ЦП. Для ЦП Intel тактовая частота ЦП (внутричастотная) = X умножения частоты системной шины. Любое внутреннее ЦП не кристалл . Если кристалл на ЦП, ЦП сломан, кристалл сломан, просто перетащите ЦП, так что кристалл не будет помещен в ЦП.
FSB и системная шина: Кто настоящая FSB

.RTC тактовый кристалл: 32,768 кГц, PCH около южного моста

1. Общий вид круглых и прямоугольных, иногда также называемых кристаллами RTC, цилиндрическими кристаллами

2. РИС Расположение на материнской плате

3. Диаграмма сигналов


Два.14,318 МГц: основной тактовый генератор

1. 1. Обычный вид прямоугольных или прямоугольных с изогнутыми, как показано ниже:

2. Положение фиг на материнской плате:


3. Диаграмма формы волны:


Три 25 МГц: Кристаллическая карта

1. 1. Общий вид прямоугольный с изогнутым, как показано ниже:

2. Положение фиг на материнской плате:

3. Диаграмма формы волны:

4. эффект. Карта общей платы
   , эта пластина появляется рядом с кристаллом 25 МГц, эти часы используются для обеспечения независимой карты, при этом карта теперь будет иметь кристаллы в пластине,

Четыре.24,576 МГц: 1394 или звуковая карта

1. Общий вид прямоугольный с изогнутым, как показано ниже:

2. Положение фиг на материнской плате:

3. Диаграмма формы волны:

4. эффект.
   ранняя плата 1394 кристаллы Zheke вафли, как правило, теперь могут использоваться для этого звукового сигнала, но звук на звуковую пластину внутренним делителем PCH пластины, внешний не является отдельными кристаллами

10,700000 МГц 10,7 МГц Кварцевый кристалл HC49 / U Компоненты материнской платы ratehop Компьютеры / планшеты и сети

10.700000 МГц 10,7 МГц Кварцевый кристалл HC49 / U. Частота 10,7 МГц. Допустимое отклонение частоты ± 10 ~ ± 30 ppm (ТИП.). Стабильность частоты ± 10 ~ ± 30 ppm (ТИП.). Новые поступления. Вы нигде не найдете более дешевых цен! Продукция высокого качества по удивительным ценам .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий ： Марка: ： NSK ， EAN: ： Не применяется ： Емкость нагрузки: ： 8 пФ ~ 32 пФ, серия ， Стабильность частоты: ± 10 ~ ± 30 ppm (ТИП.) ： Шунтирующая емкость: ： 7 пФ Максимум. ， Частота: ： 10,7 МГц ： Допуск по частоте: ： ± 10 ~ ± 30 ppm (ТИП.) ， MPN: ： 10,700 ： Рабочая температура: ： -10 ° C ~ +60 ° C ， UPC: ： Не применяется ，

ДИНАМИКИ СЕРИИ HP G6-1000 СЛЕВА и ВПРАВО, НОВЫЙ RAID-контроллер INTEL RS25NB008 SAS / SATA PCIe, кэш 1 ГБ Встроенный = RS25SB008, Seasonic SS-500L2U, 500 Вт, 80 Plus Gold EPS12V 2U, серверный блок питания.Кабель gofanco 6ft Mini DisplayPort — DisplayPort v1.2 4K и 1080p — mDPDP6F. Серверная зарегистрированная память Samsung 32 ГБ 2×16 ГБ PC3-14900R 2Rx4 DDR3-1866 240Pin, оригинальный оригинальный модуль приемопередатчика SFP 10GBASE-SR Cisco SFP-10G-SR 10-2415-02, 26A CF226A Замена совместимого картриджа с тонером HP 26A 2 Pack, 2pin NEW ADDA Корпусный вентилятор 80 мм x 80 мм x 25 мм AD0812HS-A70GL. Чип BIOS ASROCK 870 EXTREME3 R2.0. НОВАЯ РАЗБЛОКИРОВАННАЯ ATT TMobile OPTION GT MAX ULTRA 3G AIRCARD. ТОЛЬКО L-образный кабель Micro USB для быстрой зарядки 5M 16 футов ЧЕРНЫЙ 4 Galaxy Tab S 10.5 8.4. Подлинный ноутбук Alienware M14xR2, 14-дюймовый ленточный кабель для ЖК-экрана JC027, оригинальный OEM Dell Studio XPS 435T 9000, съемная белая панель с левой стороны J157J. Практические материалы IBM по передовым экзаменам для C2180-278 Вопросы и ответы к экзамену PDF + SIM, SUPCASE Серия Unicorn Beetle, разработанная для Google Pixel 2 XL, черный. HP 15-f004wm 15,6-дюймовая клавиатура для ноутбуков Серия HP 15-F.

Получение лучших ставок по ипотеке в Канаде думает каждый покупатель жилья. Более низкая процентная ставка может сэкономить вам тысячи долларов в течение срока вашей ипотеки, поэтому получение чего-либо менее лучших текущих ставок по ипотеке в Канаде может стоить вам значительной суммы.

Как найти самые низкие ставки по ипотеке в Канаде

Большинство канадцев не покупают ипотечные кредиты до регистрации в банке, в котором работают с детства. Они не знают средних ставок по ипотеке в Канаде () и в конечном итоге платят намного больше по ипотеке без всякой причины.

Вашим первым инстинктом может быть мысль, что банк предложит вам лучшие ставки по ипотеке , но на самом деле это не так. Банки имеют более высокие процентные ставки, когда вы обращаетесь к ним напрямую , потому что они знают, что большинство людей понятия не имеют, что такое «хорошая» ставка по ипотеке.

only способ найти лучшие ставки по ипотеке в Канаде — это сравнить ставки по ипотеке. Это позволяет вам найти не только самые низкие ставки по ипотечным кредитам, но и текущие ставки по ипотечным кредитам в Канаде , . Когда вы знаете, какова «нормальная» ставка по ипотеке, вы можете сказать, насколько выгодна ваша сделка по ипотеке.

Какую ипотеку мне следует получить?

Люди, получающие свою первую ипотеку, по понятным причинам могут мало знать о различных типах ипотеки, если вообще что-нибудь знать.Может быть удивительно узнать, что существует много различных типов ипотечных кредитов, и некоторые из них лучше, чем другие при определенных обстоятельствах.

Например, закрытая ипотека имеет штрафы, если вы нарушите ее досрочно, например, когда вам нужно переехать до истечения срока действия ипотеки. Открытая ипотека не предусматривает никаких штрафов, но имеет гораздо более высокую процентную ставку, поэтому она не стоит того, если вы не планируете очень быстро погасить ипотеку в полном объеме.

При выборе лучших ставок по ипотеке в Канаде нужно учитывать не только процентную ставку.Вы также должны подумать о продолжительности срока, штрафах и типе ставки, прежде чем выбирать ипотеку.

Что делать: фиксированное или переменное?

Одна из самых важных вещей, которую вы должны учитывать при получении ипотеки, — это то, хотите ли вы ипотеку с фиксированной или переменной процентной ставкой.

Фиксированные ставки имеют одинаковую процентную ставку на весь срок. Ежемесячные выплаты всегда будут одинаковыми, и не имеет значения, что происходит с процентными ставками в Канаде. Фиксированные ставки долгое время были более популярным выбором для покупателей жилья из-за их предполагаемой стабильности.

Переменные ставки обычно дешевле фиксированных, но могут повышаться или понижаться в течение вашего срока. Распространенное заблуждение относительно переменных ставок состоит в том, что выплаты будут повышаться или понижаться всякий раз, когда процентные ставки повышаются, но это не так. Фактически, выплаты останутся неизменными в течение всего срока — единственное, что изменится, — это сумма в размере денег, идущих на основную сумму долга и проценты. Когда процентные ставки снижаются, вы платите меньше по процентам и больше по процентам, когда ставки повышаются.

Фиксированные ставки также предусматривают более высокие штрафы по ипотеке, чем переменные ставки, так что об этом тоже стоит подумать.

Исторически, переменные ставки в конечном итоге оказывались дешевле в долгосрочной перспективе, но в настоящее время фиксированные ставки фактически дешевле, чем сопоставимые переменные ставки. Что лучше всего для вас, зависит от вашей ситуации, поэтому мы рекомендуем поговорить с опытным ипотечным брокером.

Что такое привилегии по предоплате?

Как было сказано ранее, закрытая ипотека имеет штрафы за полную выплату до истечения срока.Однако большинство ипотечных кредитов позволяют вам выплачивать небольшую сумму сверх суммы ипотечного платежа каждый месяц или один раз в год. Это называется привилегиями предоплаты.

Абсолютные самые низкие ставки по ипотеке в Канаде могут не давать вам никаких привилегий по предоплате, поэтому лучше узнать как можно больше о своей ипотеке, прежде чем подписывать ее.
