10. 13. Антенны вертикальной поляризации

Практически любая антенна для приема радиоволн с горизонтальной поляризацией может осуществлять прием радиоволн с вертикальной поляризацией. Для этого ее следует повернуть по отношению к поверхности земли из обычного положения на 90°. Например, вибраторы антенн типа «Волновой канал» необходимо установить перпендикулярно поверхности земли. Однако существует ряд особенностей установки антенн на мачте в случае приема радиоволн с вертикальной поляризацией.

В связи с тем что фидер приемной антенны, провод заземления и металлическая мачта, на которой она установлена, расположены обычно перпендикулярно поверхности земли, в них наводятся токи от приходящей вертикально поляризованной волны. Эти токи создают вторичное электромагнитное излучение (поле), которое изменяет электромагнитное поле, наведенное в точке приема вертикально поляризованной антенной телевизионного передатчика. Это может привести к искажению диаграммы направленности приемной антенны, изменению ее входного сопротивления и другим нежелательным явлениям. Установка приемной антенны на мачте, прокладка фидера и провода заземления требуют принятия мер, устраняющих или снижающих влияние металлических частей на поле антенны, которая принимает вертикально поляризованные волны.

Если мачта антенны деревянная, несущую стрелу можно крепить к ней в центре тяжести антенны. Однако фидер и провод заземления нельзя прокладывать по мачте, подводя их непосредственно к активному вибратору. Для прокладки


фидера и провода заземления необходим так называемый «хвостовик», который отдалит вертикальные части фидера и заземления от антенны (рис. 10. 50). Длина «хвостовика» должна выступать за рефлектор антенны на расстояние не менее 1/10 средней длины волны принимаемого канала.

Если мачта металлическая, стрелу антенны необходимо отдалить от мачты с помощью деревянной вставки на расстояние не менее 1/3 средней длины волны канала (рис. 10. 51). Прикрепить металлическую стрелу антенны к металлической мачте можно в центре тяжести, отстранив антенну от нее на расстояние не менее 1/3 средней длины волны канала (рис. 10. 52). Такой способ крепления используется для многоэлементных антенн типа «Волновой канал».

Поляризация радиоволн | NNTF

Любая радиоволна имеет такую важную характеристику как поляризация. Её частными случаями являются вертикальная и горизонтальная поляризации. Например, в сотовой связи все радиоволны поляризованы вертикально.

Каждая антенна принимает или передаёт радиоволны определённой поляризации. При производстве антенн на них клеится этикетка с указанием того, в какой поляризации будет излучать каждая антенна. Чаще всего на этикетке нарисована стрелочка и стоит надпись «Поляризация» или «Polarisation». В зависимости от того, как расположить передающую антенну, она будет излучать радиоволны определённой поляризации. Чтобы изменить поляризацию, антенну следует повернуть на 90° вокруг горизонтальной оси.


Для того чтобы с помощью антенны принять вертикально поляризованную волну, эту антенну следует направить на источник сигнала, и повернуть её так, чтобы стрелочка на этикетке, обозначающая поляризацию, была вертикальной. Если эта стрелочка будет горизонтальной, то при такой ориентации антенны вертикально поляризованный сигнал примется примерно в 100 слабее, чем если бы у антенны была вертикальная поляризация. Иными словами, для качественной связи должны совпадать поляризации передающей и принимающей антенн.



Антенна, расположенная таким образом, будет принимать и передавать вертикально поляризованные радиоволны. На фотографии выше показана антенна KP14-2050-3G, предназначенная для приёма и передачи вертикально поляризованного сигнала 3G.



Антенна, расположенная таким образом, будет принимать и передавать горизонтально поляризованные радиоволны. В таком положении антенна будет ловить вертикально поляризованный 3G сигнал очень плохо.

Почему же так важна поляризация?

Любая радиоволна имеет электрическую и магнитную составляющие. При распространении радиоволны в каком-нибудь направлении электрическая и магнитная составляющие перпендикулярны друг другу, и при этом перпендикулярны направлению распространения.

Ориентация линий электрического поля определяет поляризацию радиоволны. Если линии электрического поля расположены вертикально относительно земной поверхности, то говорят, что такая волна вертикально поляризована. Если они расположены горизонтально, то такая волна называется горизонтально поляризованной.

  • В сотовой связи, в 3G, 2G, LTE используются радиоволны только с вертикальной поляризацией.
  • В широковещательном телевидении используется, в основном, горизонтальная поляризация, и кое-где, например, в Липецкой области, применяется вертикальная поляризация.
  • Вертикально расположенные штыревые антенны излучают волны в вертикальной поляризации. К ним относятся антенны WI-Fi точек доступа, автомобильные антенны и т.д.

В любом случае, для успешного установления связи поляризации передающей и принимающей антенн должны совпадать.

Поляризация каналов спутникового телевидения. Подробности о спутниковых диапазонах. C и Ku -диапазоны

Частоту принято разделять на так называемые диапазоны (или под - диапазоны), которым присваиваются свои обозначения.

То есть сигнал, идущий со спутника, имеет определенную частоту, которая в свою очередь входит в рамки так называемых частотных диапазонов . Для приема спутникового телевизионного вещания в основном используют два частотных диапазона: C и Ku . Есть, конечно, и другие, но с ними Вы вряд ли будете встречаться, поэтому на них я, останавливаться не буду.

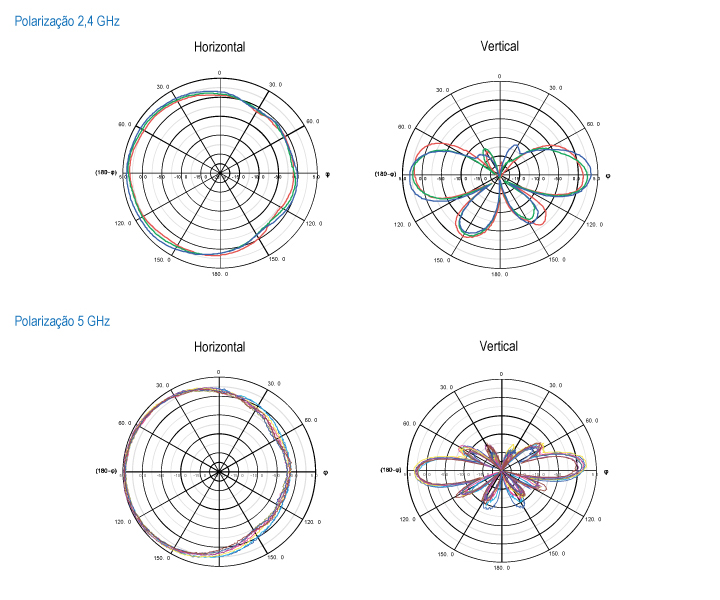

Поляризация антенн является очень важным фактором при выборе и установке антенны. Большинство систем связи используют либо вертикальную, либо горизонтальную, либо круговую поляризацию. Знание разницы между поляризациями и максимизация их пользы очень важно для пользователя антенны.

Обзор поляризации Антенна - это преобразователь, который преобразует радиочастотный электрический ток в электромагнитные волны, которые затем излучаются в космос. В общем, большинство антенн излучают либо линейную, либо круговую поляризацию. Линейная поляризованная антенна излучает целиком в одной плоскости, содержащей направление распространения. В круговой поляризованной антенне плоскость поляризации вращается по кругу, совершая один полный оборот за один период волны. Если вращение по часовой стрелке смотрит в направлении распространения, то смысл называется правым кругом.

Чтобы понять, что это за диапазоны, разберемся как всегда на простом примере.

Представим себе едущий по дороге автомобиль. Предположим что во время движения, его скорость меняется от 10 до 100 км/ч. А теперь давайте, разделим нашу скорость, на диапазоны. Например, в первом диапазоне, эта скорость будет меняться от 10 до 49 км/ч , а во втором, с 50 до 100 км/ч . Вот здесь и получается, что автомобиль меняет свою скорость в двух, назовем их низком и высоком , диапазонах.

Если вращение против часовой стрелки, то смысл называется левым круговым. Говорят, что антенна имеет вертикальную поляризацию, когда ее электрическое поле перпендикулярно поверхности Земли. Горизонтально поляризованные антенны имеют свое электрическое поле, параллельное поверхности Земли.

Круговая поляризованная волна излучает энергию как в горизонтальной, так и в вертикальной плоскостях и всех плоскостях между ними. Разница, если таковая имеется, между максимальным и минимальным пиками при вращении антенны по всем углам, называется осевым отношением или эллиптичностью и обычно указывается в децибелах. Если осевое отношение составляет около 0 дБ, антенна называется круговой поляризацией. Если осевое отношение больше 1-2 дБ, поляризация часто упоминается как эллиптическая.

На такие же диапазоны, только радиочастотные, делиться и спутниковый сигнал. Так например - C диапазон (C Band), или Ku диапазон (Ku Band). Ниже, приведена таблица частоты спектра вещательных диапазонов:


C - диапазон - используется на сравнительно старых спутниках. Ku - диапазон, более популярен для прямого спутникового вещания. В нем смотрят телепpедачи примерно 95...98% зрителей.

Важные соображения Поляризация является важным соображением. Поляризация каждой антенны в системе должна быть правильно выровнена. Максимальная интенсивность сигнала между станциями возникает, когда обе станции используют идентичную поляризацию. При выборе антенны важно учитывать, является ли поляризация линейной или эллиптической. Если поляризация линейная, то она вертикальная или горизонтальная?

На линиях прямой видимости наиболее важно, чтобы поляризация антенн на обоих концах пути использовала одну и ту же поляризацию. В линейно-поляризованной системе несоосность поляризации 45 градусов приведет к ухудшению сигнала до 3 дБ, а при смещении на 90 градусов ослабление может составлять 20 дБ или более. Аналогично, в системе с круговой поляризацией обе антенны должны иметь одинаковый смысл. В противном случае будет понесен дополнительный убыток в 20 дБ или более.

Пояснение : Некоторые термины, размещенные далее на страницах, для вас будут не понятными, чтобы изучить каждый в отдельности, от вас потребуется много времени и сил, да и нужна некоторая изначальная подготовка. И может случиться так, что не каждый, дочитает эту тему до конца. Что бы так не случилось, мы поступим проще. Не знакомые слова, я буду выделять красным цветом, а Вам надо просто их запомнить. Таких слов, здесь не много, так что я думаю, Вам это не составит особого труда. Во всяком случае, если забудете, то всегда можно вернуться, и пробежаться по уже знакомым словам еще раз.

Также обратите внимание, что линейно поляризованные антенны будут работать с антеннами с круговой поляризацией и наоборот. Тем не менее, до 3 дБ потери мощности сигнала будет. В слабых сигнальных ситуациях эта потеря сигнала может ухудшить связь. Еще одно соображение - кросс-поляризация. Это происходит, когда нежелательное излучение присутствует от поляризации, которая отличается от поляризации, в которой должна была излучаться антенна. Например, вертикальная антенна может излучать некоторую горизонтальную поляризацию и наоборот.

Однако это редко бывает проблемой, если поблизости нет шума или сильных сигналов. Типичные области применения Вертикальная поляризация чаще всего используется, когда желательно излучать радиосигнал во всех направлениях, таких как широко распространенные мобильные устройства. Вертикальная поляризация также хорошо работает в пригородах или в стране, особенно там, где есть холмы.

(виды поляризации спутникового сигнала)

Кроме частотного спектра (диапазона), спутниковый сигнал, различаются видом поляризации сигнала. Вот основные виды поляризации сигнала, с которыми Вы можете столкнуться:

1) Линейная горизонтальная - сокращено "H " (Horisontal).

2) Линейная вертикальная - сокращено "V " (Vertical).

C и Ku -диапазоны

Кроме того, радиочастотный шум человека преимущественно вертикально поляризован, а использование горизонтальной поляризации будет обеспечивать некоторую дискриминацию в отношении помех от шума. Циркулярная поляризация чаще всего используется при спутниковой связи. Это особенно необходимо, поскольку поляризация линейной поляризованной радиоволны может вращаться по мере прохождения сигнала через любые аномалии в ионосфере. Кроме того, из-за положения Земли относительно спутника геометрические отличия могут изменяться, особенно если спутник, по-видимому, перемещается относительно неподвижной станции, связанной с Землей.

1) Круговая правая - сокращено "R " (Right).

1) Круговая левая - сокращено "L " (Left).

Сигнал горизонтальной поляризации (Horisontal) - идет к

спутниковой антенне в горизонтальной плоскости (Рис. 1 ).


Рис. 1 Сигнал горизонтальной поляризации - Horisontal (H).

Круговая поляризация будет поддерживать постоянный сигнал независимо от этих аномалий. Что доступно Как указано выше, для достижения наилучшей производительности желательно использовать антенну с той же поляризацией на обоих концах пути связи. Если система уже на месте, все, что требуется, - это выяснить, какая поляризация используется в настоящее время и соответствовать ей.

Большинство поставщиков антенн базовой станции будут поставлять антенны с вертикальной или горизонтальной поляризацией. Они являются наиболее экономичными. Круговые поляризованные антенны обычно являются более дорогостоящими, чем линейно-поляризованные, поскольку истинной круговой поляризации трудно достичь. Примером настоящей круговой поляризации антенны является спираль.

Сигнал вертикальной поляризации (Vertical) - в вертикальной плоскости (Рис. 2 ).

Если давать популярное определение этому понятию, то спутниковые диапазоны представляют собой пределы радиочастот, в которых осуществляется уверенный прием передаваемого сигнала со спутника. Но это очень приблизительная дефиниция, данная только для понятия лицам, которые не знакомы с радиотехникой.

Однако наиболее распространенная циркулярно поляризованная антенна использует скрещенные Яги для «ближней циркуляции» или эллиптической поляризации. Эллиптическая поляризация может быть сгенерирована путем размещения двух идентичных линейно поляризованных Яги под прямым углом друг к другу, а затем подачи их равной мощности и фазированной сети.

Виды спутниковых диапазонов

Другие соображения Если ваша антенна должна располагаться на существующей башне или здании с другими антеннами поблизости, попробуйте разделить антенны как можно дальше друг от друга. При настройке вашей собственной эксклюзивной линии связи может быть разумным сначала проверить связь с вертикальной и затем горизонтальной поляризацией, чтобы увидеть, какая из них обеспечивает лучшую производительность. Если в области есть какие-либо отражения, особенно из структур или башен, одна поляризация может превзойти другую.

Характеристики транспондеров

Главой особенностью каждого спутника-ретранслятора считается т.н. «зона покрытия» (уверенного приема). Для понятия всей темы необходимо дать определение, что такое транспондер. Это передатчик-ответчик, который посылает обратный сигнал в ответ на ранее принятый электромагнитный импульс. К примеру, если спутник Amos 3 снабжен транспондерами европейской и ближневосточной направленности (способностью к ретрансляции в заданном направлении), то на территории России прием осуществляться не будет.

С другой стороны, когда радиоволны поражают гладкую отражающую поверхность, они могут иметь фазовый сдвиг на 180 градусов, явление, известное как зеркальное отражение зеркального отражения. Круговая поляризация использовалась в этих ситуациях, поскольку отраженная волна имела бы другой смысл, чем прямая волна, и блокировала бы затухание от этих отражений.

Разнообразный прием Даже если поляризации совпадают, другие факторы могут повлиять на силу сигнала. Наиболее распространенными являются длительное и краткосрочное угасание. Долгосрочное угасание является следствием изменений погоды или когда мобильная станция движется за холмами или зданиями.

Диаграмма направленности транспондера дает возможность фиксировать способность приема электромагнитных импульсов (сигналов).

Частота транспондера – главный показатель. Телевещание со спутников проводится в 2 главных диапазонах - C- и Ku-диапазонах.

Диапазон C (4GНz) применяется как российскими, так и североамериканскими компаниями. Многие отечественные сателлиты применяют их для ретрансляции телепрограмм.

Некоторые из этих эффектов замирания могут быть уменьшены за счет использования приема разнесения. Этот тип системы обычно использует двойные антенны и приемники с какой-то системой «голосования», чтобы выбрать самый загруженный сигнал. Однако для достижения наилучших результатов антенны должны быть не менее 20 длин волн друг от друга, чтобы сигналы больше не коррелировали.

В настоящее время мы наводнены мобильными радио и сотовыми телефонами. Поляризация на карманных устройствах часто бывает случайной в зависимости от того, как они удерживаются пользователем. Это привело к новым исследованиям, которые показали, что разнообразие поляризации может быть преимуществом. Наиболее важным прорывом в этой области является то, что антенны на базовой станции не должны физически разделяться, как описано выше. Они могут быть размещены до тех пор, пока они ортогональны и хорошо изолированы друг от друга.

Диапазон Ku (10.700-12.750 GHz) пользуется наибольшей популярностью в европейской зоне приема, как раз в этом диапазоне и вещает телевидение почти для 90 процентов пользователей. Отечественные спутники обновленного типа тоже оборудуются транспондерами Ku-диапаона

Общие понятия

В телевидении с использованием искусственных сателлитов применяется 4 вида спутниковой поляризации, и которых 2 – линейные (вертикальная V и горизонтальная H), и 2 – круговые (правая R и левая L). В качестве конверторного приёмника используется зонд, которому, как правило, придают вид консолей в волноводе, он отвечает за прием линейной поляризации. С изменением разности потенциалов меняется вид поляризации (. 13 В - поляризация V, 18 В - поляризация H). Значение напряжения переключения находится в пределах 16,6 В, при более низком значении конвертор работает в поляризация V, при более высоком - в поляризация H. Для трансформации кругового вида в линейный вид необходимо участие деполяризатора, который может быть исполнен в различных формах – в виде пластины - диэлектрика в волноводе, штырей - консолей, рёбер различного типа, ферритового элемента и т.д. Также этот прибор изготавливается в форме сепаратного модуля, который подсоединен к конвертору (сейчас используется достаточно редко). Он может интегрироваться в конвертор для поляризации линейного типа, чаще применяется для С – диапазона. Также прибор может быть деталью конвертора, при этом чаще используется для Кu – диапазона (об этом будет сказано несколько ниже). Если изучать волновод при открытой крышке защиты, то, увидев рёбра, консоли или пластину - диэлектрик, однозначно в этой конструкции определяется деполяризатор - конвертор для приёма поляризации кругового типа. Для приёма сигналов такой поляризации в тюнере задаётся либо поляризация V, либо поляризация H. Обычно применяют такую схему: R=V, L=H. Но это не всегда так случается, ведь такая схема поляризации кругового типа меняется разворотом деполяризатора на прямой угол коаксиально волноводу. Аналогично разворачивая конвертор на прямой угол, меняется вид поляризации линейного типа.

Только время покажет, действительно ли эти системы экономически эффективны. Резюме Поляризация в важном параметре и рассмотрение при выборе антенны. Это помогает хорошо разбираться во всех аспектах этого предмета. Надеемся, что информация, содержащаяся в этом документе, ответит на некоторые из ваших вопросов. Другие соображения антенны обсуждаются в справочной.

Для электромагнитной волны поляризация является фактически плоскостью, в которой электрическая волна вибрирует. Это важно при просмотре антенн, поскольку они чувствительны к поляризации и, как правило, только принимают или передают сигнал с определенной поляризацией.

Виды спутниковых диапазонов

Для телевидения применяются следующие спутниковые диапазоны - С (сигналы частотой 3. 5 - 4.2 ГГц) и Ku (сигналы частотой10,7 - 12,75 ГГц), которые имеются во всех используемых типах приборов.

Кu - диапазон

Кu-диапазон подразделяется на 2 поддиапазона - нижний Lo (меньше 11700 МГц) и верхний H (больше 11700 МГц). В этом режиме используются несколько видов конвертеров, которые подходят только для Lo поддиапазона, только для H - уровня, для разных видов поляризации, конверторы - универсалы - для приёма Lo и H поддиапазонов и обеих линейных поляризаций, другие виды конвертеров.

Для большинства антенн очень легко определить поляризацию. Он просто находится в той же плоскости, что и элементы антенны. Таким образом, вертикальная антенна будет получать сигналы с вертикальной поляризацией, а горизонтальная антенна будет получать сигналы с горизонтальной поляризацией.

Таким образом получается максимальный сигнал. Соответственно, поляризация антенн, расположенных в свободном пространстве, очень важна, и, очевидно, они должны быть в точно такой же плоскости, чтобы обеспечить оптимальный сигнал. Если бы они были под прямым углом друг к другу, тогда теоретически сигнал не принимался.

Позиция 22 кГц - Этот регистр для Кu-диапазона служит для выхода в Lo под диапазон универсальных конвертеров. Если частоты менее 11700 кГц, то этот регистр не задействуется, если выше – он необходим. При использовании конвертеров иных типов позиция 22 кГц , как правило, не применяется.

Частота гетеродина - При использовании конвертеров - универсалов заданная частота LQ1=9750, для приёма Н - сигнала LQ 2=10600. Применяя конверторы иного вида, могут задаваться различные частоты гетеродина, к примеру, 10000 , 10750 и т.п. Эту величину можно определить визуально по табличке на конверторе, где она называется тоже LQ

Для приложений наземной радиосвязи установлено, что после передачи сигнала его поляризация останется в целом одинаковой. Однако отражения от объектов на пути могут изменить поляризацию. Поскольку принятый сигнал представляет собой сумму прямого сигнала плюс количество отраженных сигналов, общая поляризация сигнала может незначительно измениться, хотя она остается в целом одинаковой.

Вертикальные и горизонтальные являются простейшими формами поляризации антенны, и оба они попадают в категорию, известную как линейная поляризация. Однако можно также использовать круговую поляризацию. Это имеет ряд преимуществ для таких областей, как спутниковые приложения, где это помогает преодолеть эффекты аномалий распространения, отражения земли и эффекты вращения, которые происходят на многих спутниках. Циркулярную поляризацию немного сложнее визуализировать, чем линейную поляризацию. Затем кончик вектора электрического поля будет проследить спираль или штопор, когда он отходит от антенны.

С - диапазон

Частота С-диапазона - как говорилось ранее, находится в пределах 3,5-4,2 ГГц. Частота гетеродина, как правило, присутствует в настройках тюнера как" LQ", «частота нижняя», «частота верхняя» и др. Для формата С-диапазона фиксируется частота в 5150 мГц. Позиция22 кГц для С-диапазона 22 кГц не применяется. Для этого поддиапазона наличие этого сигнала носит индифферентный характер.

Циркулярную поляризацию можно рассматривать как правую или левую, зависящую от направления вращения, как видно из передатчика. Другая форма поляризации известна как эллиптическая поляризация. Это происходит, когда имеется сочетание линейной и круговой поляризации. Это может быть визуализировано, как и раньше, кончиком вектора электрического поля, прослеживающим штырь из эллиптической формы.

Однако линейно поляризованные антенны могут получать сигналы с круговой поляризацией и наоборот. Прочность будет равна независимо от того, монтируется ли линейно поляризованная антенна вертикально, горизонтально или в любой другой плоскости, но направлена ​​к поступающему сигналу. Будет некоторое ухудшение, потому что уровень сигнала будет на 3 дБ меньше, чем если бы использовалась круговая поляризация антенны того же смысла. Такая же ситуация возникает, когда антенна с круговой поляризацией принимает линейно поляризованный сигнал.

Какие бывают спутниковые каналы?

Первый – это спутниковый канал, для которого нет нужды в установке наземных коммуникаций с соответствующими провайдерами. Канал является двунаправленными, принимает и передает данные посредством спутника. Конечно, учитывая удобства подобной системы, тарифы на эту услугу велики, но зато установка двунаправленного спутникового канала позволит работать в любой точке мира, даже есть Ваш дом – необитаемый остров. Подобными каналами, как правило, пользуются крупные корпоративные организации, операторы связи и др.

Спутниковый инет и телевидение - как работают технологии?


Так или иначе, но спутниковые приемники имеют действительно высокие скорости. К запросному каналу предъявляются минимальные требования. Цена единицы за информацию в данном случае минимальна. Система разворачивается быстро и предоставляет большие возможности, в частности, до 1000 ТВ каналов в отличном цифровом качестве в режиме оффлайн (в случае отсутствия наземного оборудования для соединения).

Тарифы для спутникового инета


Поскольку дома вы не ограничены по времени и можете выполнять действия в интернете в любое время дня и ночи, как захочется, то, к примеру, в банке скачивать необходимые организации файлы ночью, когда скорость может быть максимальной, не получится.

Виды пользователей спутникового интернета


Существуют серебряные пользователи, у которых скорость таким же образом устанавливается предельно точно, но иногда, опускаясь до оговоренного предела, может отдаваться золотым пользователям. Наконец, бронзовые пользователи – самые щедрые. Им приходится делиться своей скоростью со всеми остальными. Это незащищенный класс, и таковых большинство, поскольку разница в ценах весьма ощутимая.

Навигаторы двухсистемные


Пользователям двухсистемных приборов такие сюрпризы менее вероятны. В ближайшей перспективе планируется запуск навигационных систем в Китае, Индии и Японии. Кроме того ведутся переговоры об универсальности спутниковых сигналов. Если производители систем навигации найдут общий язык, и все системы объединятся, то одновременно можно будет наблюдать до 40 спутников и многократно повысить точность навигации и надежность системы.

Читайте также. ..

Антенна с круговой или с линейной поляризацией, что лучше для FPV?

Антенны можно разделить на категории по виду поляризации: линейная или круговая. В этой статье мы подробно рассмотрим различия между этими видами поляризации.

Это перевод статьи Оскара, оригинал: Circular or Linear Polarized Antenna For FPV

Виды поляризации

Поляризация определяет вид волн в пространстве. Этот термин очень часто употребляется при обсуждении FPV оборудования.

Линейная поляризация

В этом случае сигнал колеблется горизонтально или вертикально, но только в одной плоскости.

Большинство простых антенн дают линейную поляризацию сигнала: например, стоковые диполи (в комплекте с видео передатчиками и приемниками), или даже домашний Wifi.

Достоинства и недостатки линейной поляризации

Антенны линейной поляризации очень широко распространены благодаря простоте конструкции, что в самом примитивном виде дает просто кусок провода. Эти антенны имеют малый размер, низкую цену, их легко ремонтировать и собирать.

В общем и целом, линейная поляризация отлично подходит для больших расстояний, т.к. вся энергия будет сосредоточена в одной плоскости. Это преимущество не всегда проявляется из-за многолучевого распространения сигнала (многократные переотражения сигнала), но это мы обсудим чуть позже.

Для того чтобы получить максимальный уровень сигнала, антенны приемника и передатчика должны быть расположены параллельно (для максимального перекрытия излучения.

В самом крайнем случае, когда антенна приемника и антенна передатчика расположены под углом 90 градусов друг относительно друга — получаем наименьший уровень сигнала. Результат — потери сигнала в 30 дБ, это кросс поляризация.

Наши коптеры постоянно перемещаются в небе, поэтому невозможно держать антенны параллельно друг другу, следовательно, прием FPV сигнала будет не стабильным.

Круговая поляризация

При круговой поляризации сигнал распространяется в обоих плоскостях (в вертикальной и горизонтальной) со сдвигом фазы на 90 градусов, представить можно в виде штопора.

Посмотрим на наиболее часто используемые антенны для FPV.

Четырехлепестковый клевер (Skew-Planar Wheel antenna) — антенна круговой поляризации, имеет отличную устойчивость к отраженным сигналам. Обычно она используется там, где аэродинамическое сопротивление не критично. Как правило это антенна на приемнике, хотя и на передатчик ее тоже можно поставить.

Трехлепестковый клевер (The Cloverleaf antenna) — обычно используется на передатчиках. Можно комбинировать с четырехлепестковым клевером для увеличения радиуса приема и увеличения качества сигнала.

Достоинства и недостатки круговой поляризации

Сигнал с круговой поляризацией всегда попадает на антенну, т.е. вне зависимости от угла между антенной на квадрике и на приемнике. Именно поэтому антенны с круговой поляризацией — стандарт для FPV.

Еще одно достоинство антенн с круговой поляризацией — это возможность отсекать отраженный сигнал.

Многолучевое распространение сигнала — одна из главных причин плохого качества видео (изменение цвета, помехи, скрэмблированное изображение, двоение и т. п.). Так бывает, когда сигнал отражается от объектов и приходит с другой фазой, при этом смешиваясь с основным сигналом.

Круговая поляризация бывает, как левой (LHCP), так и правой (RHCP). На передатчике и приемнике должны быть антенны с одним и тем же направлением, иначе будет очень сильная потеря сигнала.

Круговая поляризация хорошо защищает от переотраженных сигналов, потому что, когда сигнал отражается от объекта, меняется направление поляризации. Т.е. антенна LHCP отсекает RHCP сигнал и наоборот (кросс поляризация).

Когда использовать круговую поляризацию?

  • При полетах около крупных объектов типа деревьев, зданий, в парках и стадионах
  • Акробатические полеты, когда положение коптера постоянное меняется
  • Полеты на низкой высоте (вблизи других объектов)

Когда использовать линейную поляризацию?

  • При полетах на большие расстояния в прямой видимости, без крупных препятствий
  • Прямолинейные полеты, без флипов и ролов
  • Когда вес, размер и прочность антенны стоят на первом месте

История изменений

  • Октябрь 2013 — написана первая версия
  • Май 2017 — статья обновлена

основы »Электроника Notes

Радиоантенны чувствительны к поляризации электромагнитных волн, и это важный аспект их работы.


Учебное пособие по базовой теории антенны Включает:
Базовая теория антенны Поляризация Резонанс и полоса пропускания Усиление и направленность Сопротивление подачи


Поляризация антенны является важным фактором при проектировании и установке радиоантенн или даже встраивании их в небольшие системы беспроводной или мобильной связи.Некоторые антенны имеют вертикальную поляризацию, другие - горизонтальную, а все же другие типы антенн имеют разные формы поляризации.

При разработке антенны, принимая решение о конкретной форме антенны, важно понимать, в каком направлении она должна быть поляризована. Радиоантенны с определенной поляризацией не будут эффективно принимать сигналы электромагнитных волн с другой поляризацией.

Тем не менее, многие системы беспроводной связи и мобильной связи могут полагаться на тот факт, что между передатчиком и приемником может быть много отражений, и это будет означать, что сигнал будет иметь определенную поляризацию, когда достигнет приемника. Тем не менее поляризация антенны по-прежнему важна.

Основы поляризации антенны

Для электромагнитной волны поляризация - это плоскость, в которой электрическая волна колеблется. Это важно при рассмотрении антенн, поскольку они чувствительны к поляризации и обычно принимают или передают сигнал только с определенной поляризацией.

Для большинства антенн очень легко определить поляризацию. Он просто находится в одной плоскости с элементами антенны.Таким образом, вертикальная антенна (то есть антенна с вертикальными элементами) будет лучше всего принимать сигналы с вертикальной поляризацией, а горизонтальная антенна будет принимать сигналы с горизонтальной поляризацией.

Электромагнитная волна

Важно согласовать поляризацию РЧ-антенны с поляризацией входящего сигнала. Таким образом получается максимальный сигнал. Если поляризация РЧ антенны не совпадает с поляризацией сигнала, происходит соответствующее уменьшение уровня сигнала. Он уменьшается на коэффициент косинуса угла между поляризацией РЧ антенны и сигналом.

Соответственно, очень важна поляризация антенн, расположенных в свободном пространстве, и, очевидно, они должны находиться в одной и той же плоскости для обеспечения оптимального сигнала. Если бы они находились под прямым углом друг к другу (т.е. кросс-поляризованы), то теоретически сигнал не принимался бы.

Для приложений наземной радиосвязи обнаружено, что после передачи сигнала его поляризация в целом остается прежней. Однако отражения от объектов на пути могут изменить поляризацию.Поскольку принятый сигнал представляет собой сумму прямого сигнала и нескольких отраженных сигналов, общая поляризация сигнала может незначительно измениться, хотя в целом остается неизменной.

Категории поляризации

Различные типы поляризации электромагнитных волн при некоторых обстоятельствах распространяются немного по-разному.

Это означает, что для некоторых форм вещания, радиосвязи или для некоторых беспроводных систем могут использоваться различные формы поляризации.

В целом преимущества и недостатки различных форм поляризации относительно незаметны, но для некоторых форм радиовещания, беспроводных линий связи или систем мобильной связи эти небольшие различия могут иметь большое значение.

Есть несколько категорий поляризации, и внутри каждого типа есть несколько подкатегорий. При этом соответствующие антенны имеют соответствующую поляризацию.

  • Линейная поляризация: Линейная поляризация является наиболее распространенной формой поляризации антенны.Он характеризуется тем, что все излучение находится в одной плоскости - отсюда термин линейный:
    • Горизонтальная поляризация: Эта форма поляризации антенны имеет горизонтальные элементы. Он улавливает и излучает горизонтально поляризованные сигналы, то есть электромагнитные волны с электрическим полем в горизонтальной плоскости.
    • Вертикальная поляризация: Типичными элементами этой формы антенны являются вертикальные элементы внутри антенны. Это может быть одиночный вертикальный элемент. Одна из причин использования вертикальной поляризации заключается в том, что антенны, состоящие из одного вертикального элемента, могут излучать одинаково вокруг него в горизонтальной плоскости. Обычно антенны с вертикальной поляризацией имеют так называемый низкий угол излучения, позволяющий излучать большую часть их мощности под углом, близким к поверхности земли. Антенны с вертикальной поляризацией также очень удобны для использования в автомобилях.
    • Наклонная поляризация: Это форма поляризации радиоантенны, расположенная под углом к ​​горизонтальной или вертикальной плоскостям.Таким образом, антенны с вертикальной и горизонтальной поляризацией могут принимать сигнал.
  • Круговая поляризация: Это дает ряд преимуществ для таких областей, как спутниковые приложения, где помогает преодолеть эффекты аномалий распространения, отражений от земли и эффекты вращения, которые возникают на многих спутниках. Круговую поляризацию визуализировать немного труднее, чем линейную. Однако это можно представить, визуализируя сигнал, распространяющийся от вращающейся РЧ-антенны.Затем будет видно, что кончик вектора электрического поля очерчивает спираль или штопор, удаляясь от антенны.
    • Правая круговая поляризация: В этой форме поляризации вектор вращается вправо.
    • Левая круговая поляризация: В этой форме поляризации вектор вращается влево, то есть противоположно правому.
  • Смешанная поляризация: Другая форма поляризации известна как эллиптическая поляризация.Это происходит, когда есть смесь линейной и круговой поляризации. Это можно визуализировать, как и раньше, по кончику вектора электрического поля, идущему от штопора эллиптической формы.

Антенны с линейной поляризацией могут принимать сигналы с круговой поляризацией и наоборот. Сила будет одинаковой, независимо от того, установлена ​​ли линейно поляризованная антенна вертикально, горизонтально или в любой другой плоскости, но направлена ​​на приходящий сигнал.

Произойдет некоторое ухудшение, поскольку уровень сигнала будет на 3 дБ ниже, чем при использовании антенны с круговой поляризацией того же чувства.Такая же ситуация существует, когда антенна с круговой поляризацией принимает сигнал с линейной поляризацией.

Приложения для различных типов поляризации антенн

В разных приложениях используются разные типы поляризации, чтобы использовать их преимущества. Соответственно, для разных приложений используются разные формы поляризации:

  • Общая радиосвязь: Линейная поляризация, безусловно, наиболее широко используется для большинства приложений радиосвязи, поскольку радиоантенны, как правило, проще и понятнее.
  • Мобильные телефоны и беспроводная связь малого радиуса действия: В последние годы наблюдается феноменальный рост использования мобильных телефонов и беспроводной связи малого радиуса действия. Все, от сотовой связи до Wi-Fi и множества других стандартов, обеспечивающих беспроводную связь на малых расстояниях.

    Обычно для этих устройств используется линейная поляризация, поскольку в этих устройствах легче изготовить антенны с линейной поляризацией, и, следовательно, базовые станции должны иметь аналогичную поляризацию.Хотя часто используется вертикальная поляризация, многие устройства, такие как маршрутизаторы Wi-Fi, имеют регулируемые антенны. Также тот факт, что в этих коммуникациях часто есть пути прохождения сигналов, которые могут отражаться от различных поверхностей, поляризация, которая достигает приемника, может быть относительно случайной, и, следовательно, это может быть меньшей проблемой.

  • Мобильная двусторонняя радиосвязь: Существует множество традиционных мобильных систем двусторонней радиосвязи, которые все еще используются для всего, от служб экстренной помощи до множества частных приложений мобильной радиосвязи, в которых радиоприемопередатчики расположены в транспортных средствах.

    Вертикальная поляризация часто используется для этой мобильной двусторонней радиосвязи. Это связано с тем, что многие конструкции радиоантенн с вертикальной поляризацией имеют всенаправленную диаграмму направленности, и это означает, что антенны не нужно переориентировать в положение, как это всегда бывает для мобильной радиосвязи при движении транспортного средства.

  • Дальняя ВЧ-ионосферная связь: Используются как вертикальная, так и горизонтальная поляризация:
    • Горизонтальная поляризация: Проволочные антенны широко используются для ВЧ-связи.Как правило, их легче установить с использованием двух столбов, оставляя проволочную антенну подвешенной между ними. Таким образом антенна имеет горизонтальную поляризацию.

      Для больших многоэлементных антенных решеток механические ограничения означают, что их легче установить в горизонтальной плоскости, чем в вертикальной. Это связано с тем, что элементы РЧ-антенны расположены под прямым углом к ​​вертикальной опоре мачты, на которой они установлены, и, следовательно, при использовании антенны с горизонтальными элементами между ними меньше физических и электрических помех.

    • Вертикальная поляризация: Антенны, состоящие из одного вертикального элемента, широко используются. Вертикально поляризованная антенна обеспечивает низкий угол излучения, что позволяет ей обеспечивать хорошую передачу и прием на большие расстояния.
  • Средневолновое вещание: Средневолновые радиовещательные станции обычно используют вертикальную поляризацию, поскольку распространение земных волн над землей значительно лучше при использовании вертикальной поляризации, тогда как горизонтальная поляризация показывает незначительное улучшение для связи на большие расстояния с использованием ионосферы.Типичная антенна передатчика средневолнового вещания, используемая для относительно местного покрытия с использованием распространения земной волны. Антенна с вертикальной поляризацией имеет то преимущество, что она излучает одинаково во всех направлениях, параллельных Земле, и это дает преимущества для покрытия. Кроме того, для вертикальной антенны требуется только вертикальный элемент - для антенны с горизонтальной поляризацией потребуется две опоры.
  • Спутниковая связь: Круговая поляризация иногда используется для спутниковой радиосвязи, поскольку есть некоторые преимущества с точки зрения распространения и преодоления замирания, вызванного изменением ориентации спутника.

Как можно видеть, каждая форма поляризации радиоантенны имеет свои преимущества, которые можно использовать в конкретных случаях. Выбор правильной формы поляризации может дать некоторые преимущества и, следовательно, может быть очень важным.

Другие темы об антеннах и распространении:
ЭМ-волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеоров Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Антенна с параболическим рефлектором Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВН Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение». . .

Модуляция поляризации | IntechOpen

1. Введение

В настоящее время потребительские системы беспроводной связи, такие как сотовый телефон и беспроводная локальная сеть (WLAN), широко используются в мире и стали неотъемлемой частью нашей повседневной жизни. Настоятельно требуются гораздо более высокая скорость передачи данных и большая емкость, а также эффективность использования высоких частот. Чтобы удовлетворить требования, было разработано множество передовых технологий, таких как множественный доступ с множественным входом, множеством выходов (MIMO) и множественный доступ с ортогональным частотным разделением каналов (OFDMA).

В классических системах беспроводной связи для модуляции несущей волны используются только такие параметры временной области, как амплитуда, частота и фаза. Однако реальные радиоволны являются векторной величиной, и у них есть пространственные параметры, такие как поляризация и направление распространения. В системах беспроводной связи следующего поколения использование пространственных параметров существенно для достижения более высоких скоростей передачи данных, большей емкости и эффективности использования более высоких частот, поскольку пространственные параметры не использовались эффективно в традиционных системах беспроводной связи.Последние усовершенствованные системы беспроводной связи используют часть этих пространственных параметров. Примерами являются MIMO и поляриметрический радар, а также традиционное поляризационное разнесение. Еще одним примером является массивная технология MIMO, которая, как ожидается, будет использоваться в системе мобильной связи пятого поколения (5G). Однако эти системы требуют энергоемкой цифровой обработки сигналов. Поэтому ожидается, что технология обработки радиочастотных сигналов, использующая характеристики радиоволн, позволит реализовать усовершенствованный модуль приемопередатчика для многих беспроводных приложений.Для создания систем беспроводной связи, которые эффективно используют пространственные параметры, антенная технология, основанная на обработке радиочастотного сигнала, является одной из наиболее важных технологий.

В этой главе представлена ​​основная концепция системы беспроводной связи, использующей схему модуляции поляризации и антенную технологию, основанную на обработке радиочастотного сигнала.

2. Связь с поляризационной модуляцией

Поскольку классические системы беспроводной связи используют амплитуду, частоту и фазу несущей для передачи информации, радиоволна обрабатывается как скалярный сигнал следующим образом:

st = Asin2πft + φE1

, где A, f и φ - амплитуда, частота и фаза несущей волны соответственно.Однако настоящая радиоволна - это векторный сигнал. Например, электрическое поле радиоволны определяется выражением

Er, t = E0sin2πft − k · r + φE2

, где E0 - векторная амплитуда, которая показывает направление электрического поля, т. Е. Поляризацию, а k - вектор волнового числа, определяющий направление распространения. Даже несмотря на то, что пространственные параметры не использовались эффективно в классических системах беспроводной связи, эти пространственные векторные параметры имеют потенциал для реализации новых беспроводных систем.

На рисунке 1 показана основная концепция беспроводной связи с использованием поляризационной модуляции. Антенна передатчика (TX) излучает радиоволны, изменяя свою поляризацию от + 45 ° до -45 ° в соответствии с входными двоичными данными. В приемнике (RX) определяется поляризация радиоволны и восстанавливаются двоичные данные. Поскольку двоичные данные могут передаваться с использованием ортогональных поляризаций, как показано на этом рисунке, поляризация может использоваться как дополнительный параметр модуляции.

Рисунок 1.

Основная концепция связи с поляризационной модуляцией.

На рисунке 2 показана векторная диаграмма поляризационно-модулированного сигнала. Поляризации ± 45 ° можно разложить на компоненты x и y , как показано красными и синими стрелками соответственно. Поскольку только составляющая y изменяется в соответствии с данными, сигнал с поляризационной модуляцией ± 45 ° эквивалентен композиции сигнала двоичной фазовой манипуляции (BPSK) и несущей волны. Следовательно, сигналы с поляризационной модуляцией могут быть сгенерированы путем простого инвертирования одной из ортогональных поляризаций. Поскольку инверсия фазы сигнала легко достигается в РЧ, схема модуляции поляризации подходит для обработки РЧ-сигнала и реализации простого передатчика. Модуляция поляризации также дает большие преимущества приемникам. Поскольку составляющая несущей включена в поляризационно-модулированный сигнал и передается на приемник, приемник не требует схем восстановления несущей, а фазовый шум гетеродина не влияет на производительность системы связи.Также применимо обнаружение в RF с простой конфигурацией приемника.

Рисунок 2.

Векторная диаграмма поляризационной модуляции.

Антенны являются одним из ключевых элементов для создания систем модуляции поляризации, поскольку поляризации генерируются в антеннах. Антенны, используемые в системах модуляции поляризации, должны переключать свои поляризации в соответствии с входными данными. Следовательно, требуются антенны с маневренной поляризацией [1, 2].

3. Основы гибких антенн с поляризацией

В принципе, любую поляризацию можно выразить суммой двух ортогональных поляризаций.Например, электрическое поле, распространяющееся вдоль оси z , может быть выражено следующим образом:

Ez, t = ixExsin2πft − kz + iyEysin2πft − kz + φE3

, где ix, iy, Ex, Ey и φ - единицы измерения векторами направления x и y , амплитудой x и y составляющей электрического поля и разностью фаз между составляющими соответственно. Уравнение (3) в общем выражает эллиптические волны с круговой поляризацией. Когда электрическое поле имеет только составляющую x или y , радиоволна становится волной с линейной поляризацией.Когда φ = 0 или π, радиоволна также становится линейно поляризованной волной. С другой стороны, радиоволна становится волной с круговой поляризацией, когда φ = ± π / 2 и Ex = Ey.

На рисунке 3 показаны основные конфигурации нескольких типов антенн с быстрой поляризацией. Антенна, показанная на рисунке 3a, представляет собой антенну с переключаемой линейной поляризацией и состоит из переключателя и антенны с двойной поляризацией, которая излучает горизонтальную и вертикальную поляризацию. Поляризационно-модулированные сигналы можно возбуждать простым переключением горизонтальной и вертикальной поляризации.

Рисунок 3.

Базовая конфигурация поляризационной подвижной антенны. (а) Антенна с переключаемой линейной поляризацией; (b) антенна с переключаемой круговой поляризацией и (c) антенна с переключаемой линейной / круговой поляризацией.

Антенна, показанная на рисунке 3b, представляет собой антенну с переключаемой круговой поляризацией. Между переключателем и антенной с двойной поляризацией помещается 90-градусный гибрид. Поскольку входной сигнал, подаваемый на один из входных портов гибрида, делится на два сигнала с разностью фаз π / 2, возбуждается волна с круговой поляризацией.Переключая входные порты гибрида, антенна переключает правую и левую круговую поляризацию (RHCP и LHCP).

На рисунке 3c показана базовая конфигурация антенны с маневренной поляризацией, которая переключает четыре поляризации с линейной поляризацией ± 45 °, RHCP и LHCP. Антенна состоит из фазовращателя и антенны с двойной поляризацией. Когда значение фазового сдвига φ = 0 или π, антенна возбуждает линейную поляризацию ± 45 °. Кроме того, когда φ = ± π / 2, антенна возбуждает круговые поляризации.

4. Практическая реализация гибкой поляризационной антенны

В этом разделе представлены практические реализации гибкой поляризационной антенны, использующей микрополосковые антенные элементы и плоские микроволновые схемы.

4.1 Антенна с переключаемой линейной поляризацией

На рисунке 4 показана практическая реализация адаптивной антенны с поляризацией, которая переключает две ортогональные линейные поляризации. Конфигурация аналогична антенне, показанной на рисунке 3a, и состоит из микрополосковой антенной решетки с двойной поляризацией и однополюсного переключателя с двойным направлением (SPDT) [3, 4].

Рисунок 4.

Структура антенны с переключением линейной поляризации [3].

Двухполяризованная антенная решетка имеет четыре микрополосковых антенных элемента и использует питающую сеть с использованием комбинации микрополосковых линий и щелевых линий. Когда сигнал подается на антенну от A1, сигнал распространяется вдоль микрополосковой линии, как показано красной линией. Здесь сигнал от A1 разделяется на два синфазных сигнала на линии слота. Каждый сигнал на линии слота снова делится на два противофазных сигнала на микрополосковой линии.Следовательно, сигнал, поступающий от A1, возбуждает волну с поляризацией + 45 °, как показано стрелками на элементах микрополосковой антенны. Точно так же сигнал, подаваемый с A2, возбуждает волну с поляризацией -45 °. Входной импеданс решетки такой же, как входной импеданс каждого микрополоскового антенного элемента, поскольку питающая сеть построена с параллельным ответвлением и последовательным ответвлением. Следовательно, можно легко получить антенные решетки большего размера, просто повторив одну и ту же структуру фидера.

Переключатель SPDT состоит из двух длинноволнового щелевого кольца, четырех переключающих диодов D1 – D4 и двух полуволновых микрополосковых линий с открытым концом.Для ввода и вывода соединены три микрополосковые линии. Переключающие диоды размещены над щелевым кольцом с четвертьволновым интервалом. Когда положительное напряжение приложено к внутреннему проводнику кольца паза, диоды D1 и D2 становятся на , а D3 и D4 становятся на . Затем сигнал, поступающий из порта S1, распространяется на порт S2, поскольку на диодах состояния замыкает кольцо слота. Полуволновые микрополосковые линии с открытым концом также вызывают короткое замыкание на кольцевом пазу.Линии слотов от выходных портов к микрополосковым линиям с открытым концом действуют как разомкнутые цепи, поскольку расстояние от диода D1 или D2 до микрополосковой линии с открытым концом составляет четверть длины волны. Точно так же, когда отрицательное напряжение прикладывается к внутреннему проводнику кольца паза, сигнал, поступающий из порта S1, появляется в порту S3. Следовательно, поляризацию можно переключать, изменяя полярность напряжения, приложенного к внутреннему проводнику щелевого кольца.

Антенна с переключаемой круговой поляризацией, показанная на рисунке 3b, может быть реализована путем размещения 90-градусного гибрида между антенной и переключателем [5].Антенна с маневренной поляризацией, которая переключает четыре поляризации с помощью фазовращателей и magic-T, также продемонстрирована в [6].

4.2 Активная интегрированная антенная решетка для модуляции поляризации

Активные интегрированные антенны объединяют активные устройства, такие как транзисторы или диоды Ганна, для встроенных в антенну возможностей обработки радиочастотных сигналов [7, 8]. Есть несколько типов активных интегрированных антенн. Например, антенны, объединяющие усилитель мощности, генератор, генератор, управляемый напряжением (ГУН) или генератор с синхронизацией инжекции, были успешно продемонстрированы.Кроме того, также были предложены антенна с переключением частоты и антенна с переключением диаграммы направленности.

В этом разделе представлена ​​активная интегрированная антенная решетка, которая имеет функции модуляции колебаний и поляризации. Активные интегрированные антенные решетки подходят для модуляции поляризации, поскольку переключение поляризации может быть реализовано путем простого инвертирования фазы одной из двух ортогональных поляризаций. Активная интегрированная антенная решетка, использующая технологию обработки радиочастотного сигнала, обеспечивает простой модуль передатчика.

На рисунке 5 показана базовая блок-схема активной интегрированной антенной решетки [9]. В этой конфигурации генератор и два модулятора PSK объединены с двумя парами антенных элементов для горизонтальной и вертикальной поляризации. Генератор имеет четыре выходных порта и подает радиочастотные сигналы на элементы антенны. Модуляторы PSK инвертируют фазу сигналов RF для вертикальной поляризации. Следовательно, может быть реализовано переключение линейной поляризации ± 45 °.

Рисунок 5.

Базовая блок-схема активной интегрированной антенной решетки [9].

На рисунке 6 показана практическая реализация активной интегрированной антенной решетки [10]. Четырехпортовый генератор Ганна с кольцевым резонатором расположен в центре антенной решетки. Два модулятора PSK с использованием щелевого кольца и PIN-диодов вставляются в линию питания для вертикальной поляризации. Антенная решетка состоит из 12 антенных элементов и питающей сети с использованием микрополосковых линий и щелевых линий.

Рисунок 6.

Структура активной интегрированной антенной решетки [10].

Генератор Ганна состоит из двух диодов Ганна, установленных на двухволновом щелевом кольце. К резонатору подключены четыре микрополосковые линии с интервалом полуволны. Следовательно, выходные порты O1 и O2 (O3 и O4) генерируют синфазные сигналы, а фазы O1 и O3 (O2 и O4) становятся противофазными друг другу. Полуволновые микрополосковые линии с открытым концом прямо над диодами Ганна стабилизируют резонансное поле в щелевом кольцевом резонаторе. Напряжение смещения диодов Ганна приложено между внутренним и внешним проводниками щелевого кольцевого резонатора.

Модулятор PSK состоит из полуволнового щелевого кольца и двух PIN-диодов. Микрополосковая линия и линия паза подключены к кольцу паза для ввода и вывода. Два PIN-диода устанавливаются на стыке кольца разъема и линии разъема, а направления PIN-диодов противоположны друг другу. Когда положительное напряжение приложено к внутреннему проводнику кольца паза, диод D1 становится на , а D2 становится на . Следовательно, сигнал, поступающий в порт M1, распространяется вдоль левой половины кольца слотов и поступает в порт M2.Точно так же, когда подается отрицательное напряжение, сигнал, поступающий в порт M1, распространяется по правой половине кольца слота. При этой операции фаза сигнала, появляющегося на порте M2, инвертируется приложенным напряжением. В результате достигается переключение поляризации.

5. Обнаружение поляризации

5.1 Обнаружение поляризационно-модулированного сигнала

Самый простой способ обнаружить поляризацию в приемниках - использовать две ортогонально поляризованные антенны и сравнить сигналы, принимаемые этими двумя антеннами.

На рисунке 7 показана базовая конфигурация для определения поляризации. К компаратору подключены две антенны для горизонтальной и вертикальной поляризации. Сравнение сигналов, принимаемых двумя антеннами, позволяет различить поляризации.

Рисунок 7.

Базовая конфигурация для обнаружения поляризации.

Поляризационная дискриминация может быть легко достигнута в ВЧ-диапазоне, используя ВЧ-умножитель в качестве компаратора. Когда поляризационно-модулированная радиоволна имеет поляризацию ± 45 °, вертикальная и горизонтальная составляющие радиоволны принимаются отдельно с помощью двух ортогонально поляризованных антенн, а напряжение каждой составляющей выражается следующим образом:

VH = VsinωtE4

VV = Vsinωt + φE5

, где φ - разность фаз между горизонтальной и вертикальной составляющими, а в случае модуляции поляризации ± 45 ° она равна 0 или π.

Выходное напряжение постоянного тока умножителя составляет

Vout∝V2cosφ.E6

Следовательно, когда разность фаз φ = 0, выходное напряжение умножителя Vout становится положительным, а при φ = π оно становится отрицательным. Следовательно, сигнал с поляризационной модуляцией можно демодулировать в RF.

5.2 Антенна с поляризационной дискриминацией

На рисунке 8 показано практическое применение антенны с поляризационной дискриминацией. Антенна состоит из 12 микрополосковых антенных элементов, питающей сети и двойного балансного умножителя [11].В питающей сети используются микрополосковые линии и линии пазов и достигается простая планарная структура. Двойной балансный умножитель расположен в центре антенной решетки и состоит из щелевого кольца и четырех детекторных диодов, установленных на щелевом кольце.

Рисунок 8.

Поляризационная дискриминационная антенна [11].

Горизонтальная и вертикальная составляющие радиоволны принимаются антенной отдельно. Синие и красные стрелки показывают сигнал горизонтальной и вертикальной поляризации соответственно.Каждый принятый сигнал подается на РЧ-умножитель, и обнаруженное напряжение получается на внутреннем проводнике кольца паза.

Дискриминация поляризации для круговых поляризаций аналогичным образом достигается добавлением разности фаз 90 ° между горизонтальной и вертикальной составляющими [12].

6. Выводы

В этой главе представлена ​​схема модуляции, которая эффективно использует поляризацию радиоволны. Модуляция поляризации дает новую степень свободы модуляции, добавляя фазу, амплитуду и частоту.Антенная технология - это ключ к созданию систем связи с поляризационной модуляцией. Представлены основы модуляции поляризации и несколько примеров антенн с маневренной поляризацией. Кроме того, также объясняются обнаружение поляризаций и антенна с дискриминацией поляризации. Концепция использования поляризации открывает новые возможности для передовых систем беспроводной связи следующего поколения.

Благодарности

Автор выражает признательность доктору В.Эйсуке Нишияма и д-р Такаюки Танака, доценты Университета Сага, Япония, за плодотворные обсуждения. Автор также хотел бы поблагодарить Тасуку Уэчи из Университета Сага, Япония, за его техническую поддержку и всех студентов Лаборатории инженерных коммуникаций Университета Сага, Япония, за их постоянную и упорную работу.

Эта работа частично поддержана грантами JSPS KAKENHI под номерами 26420361 и JP17K06429.

Простая английская Википедия, бесплатная энциклопедия

В этом разделе нет источников .Вы можете помочь Википедии, найдя хорошие источники и добавив их. (март 2013 г.)

Поляризация (также поляризация) является свойством некоторых типов волн. Некоторые волны имеют движение в другом направлении, а также в направлении волны. В воде, например, волна будет двигаться по воде, но волна также будет перемещать воду вверх и вниз по поверхности. Световые волны также являются поперечными волнами, хотя они также являются частицами.Звуковые волны не имеют поляризации, так как они являются продольными волнами.

Влияние поляризатора на отражение от грязевых отмелей. На картинке слева поляризатор повернут, чтобы максимально хорошо передавать отражения; при повороте поляризатора на 90 ° (рисунок справа) почти весь зеркально отраженный солнечный свет блокируется. Эффекты поляризационного фильтра на небе на фотографии. На картинке справа используется фильтр.

Свет, отраженный блестящими прозрачными материалами, частично или полностью поляризован, за исключением случаев, когда свет направлен перпендикулярно поверхности.Поляризация была впервые открыта в 1808 году математиком Этьеном Луи Малюсом. Поляризационный фильтр, такой как пара поляризационных солнцезащитных очков, можно использовать для наблюдения этого эффекта, вращая фильтр, глядя сквозь него на отражение от далекой горизонтальной поверхности. При определенных углах поворота отраженный свет будет уменьшаться или устраняться. Поляризационные фильтры удаляют свет, поляризованный под углом 90 ° к оси поляризации фильтра. Если два поляризатора расположены друг над другом под углом 90 ° друг к другу, очень мало света может проходить через оба.

Поляризация за счет рассеяния наблюдается при прохождении света через атмосферу. Рассеянный свет создает яркость и цвет в чистом небе. Эту частичную поляризацию рассеянного света можно использовать для затемнения неба на фотографиях, увеличения контрастности. Этот эффект легче всего наблюдать на закате, на горизонте под углом 90 ° к заходящему солнцу. Другой легко наблюдаемый эффект - резкое снижение яркости изображений неба и облаков, отраженных от горизонтальных поверхностей.Вот почему в солнцезащитных очках часто используются поляризационные фильтры. Поляризационные солнцезащитные очки также демонстрируют радужные узоры, вызванные зависящими от цвета эффектами двойного лучепреломления, например, в закаленном стекле (например, окнах автомобилей) или изделиях из прозрачного пластика. Роль, которую играет поляризация в работе жидкокристаллических дисплеев (ЖКД), также часто очевидна для владельца поляризационных солнцезащитных очков, которые могут снизить контрастность или даже сделать дисплей нечитаемым.

Поляризационный фильтр [изменить | изменить источник]

Поляризация света полезна после того, как он был отфильтрован.Фильтр будет отделять свет с одним типом поляризации от других типов. В большинстве случаев дневной свет или свет от лампочки имеет несколько поляризаций (за исключением лазеров). Фильтр работает так же, как если бы игральная карта протыкалась через гребень - только если карта повернута в правильном направлении, она подойдет. Свет, повернутый в другую сторону, будет заблокирован фильтром. Жидкокристаллические дисплеи (ЖК-дисплеи) используют это, чтобы блокировать свет для создания букв или цифр на дисплее. Очки с разными поляризационными фильтрами для каждого глаза могут разделять свет, предназначенный для левого и правого глаза.Это распространенный способ создания 3D-фильмов и 3D-телевидения.

В природе иногда свет, отражающийся от поверхности, имеет одинаковую поляризацию - это называется «бликом» от окна или воды. Поляризационный фильтр на камере удалит этот слепящий свет, чтобы помочь видеть сквозь окно или воду (или может усилить блики, в зависимости от того, как он повернут).

Поляризационные солнцезащитные очки выявляют напряжение в окне автомобиля (пояснения см. В тексте).

Фотография справа была сделана через поляризационные солнцезащитные очки и через заднее стекло автомобиля.Свет с неба отражается лобовым стеклом другой машины под углом, что делает его поляризованным в основном горизонтально. Заднее стекло выполнено из закаленного стекла. Напряжение от термической обработки стекла изменяет поляризацию проходящего через него света, как волновая пластинка. Без этого эффекта солнцезащитные очки блокировали бы горизонтально поляризованный свет, отраженный от окна другой машины. Однако напряжение в заднем стекле изменяет часть света с горизонтальной поляризацией на свет с вертикальной поляризацией, который может проходить через очки.В результате становится видимой закономерность термообработки.

Другие электромагнитные волны также имеют поляризацию, но это может происходить по-разному.

Общая поляризация: некоторые волны можно описать с помощью электрического поля, перпендикулярного направлению волны, и они называются ТЕ (поперечными электрическими) волнами. У других магнитное поле перпендикулярно направлению волны, и они называются TM (поперечными магнитными) волнами. Это наиболее общие типы поляризации волн.Их также можно назвать вертикальными или горизонтально поляризованными волнами. Если и электрическое поле, и магнитное поле перпендикулярны направлению волны, волна называется ТЕМ (поперечная электромагнитная). Линейная, круговая и эллиптическая поляризации являются частными случаями поляризации ПЭМ.

Линейная, круговая и эллиптическая поляризации - это три конкретных типа поляризации ТЕМ. Их нельзя измерить вблизи антенны. Вдали от антенны поля являются ТЕМ, поэтому их можно использовать.Их легко представить, если смотреть прямо на волну.

Линейная поляризация
Если смотреть вдоль направления волны, электрическое поле представляет собой единую прямую линию. Если направление электрического поля остается постоянным, даже если размер или величина могут изменяться, состояние поляризации называется линейным. Это потому, что острие вектора электрического поля очерчивает прямую линию в плоскости, перпендикулярной прямому направлению волны.(Подобно встряхиванию скакалки вверх и вниз, если смотреть на скакалку с одного конца. Движущаяся скакалка примет форму линии).
Круговая поляризация
Если смотреть вдоль направления волны, электрическое поле очерчивает форму круга. Если величина электрического поля остается постоянной, а направление может меняться, состояние поляризации называется круговым, потому что кончик электрического поля очерчивает круг в плоскости, перпендикулярной прямому направлению волны. .В частности, круг может быть начерчен по часовой стрелке или против часовой стрелки (когда волна распространяется). (Это похоже на раскачивание скакалкой для прыжков, это делает форму круга).
Эллиптическая поляризация
Это похоже на круговую поляризацию, но величина изменяется при вращении, образуя эллипс.

% PDF-1.4 % 1019 0 объект > endobj xref 1019 1369 0000000016 00000 н. 0000027756 00000 п. 0000027857 00000 п. 0000036867 00000 п. 0000037099 00000 п. 0000054402 00000 п. 0000054456 00000 п. 0000054510 00000 п. 0000054564 00000 п. 0000054618 00000 п. 0000054672 00000 п. 0000054726 00000 п. 0000054780 00000 п. 0000054834 00000 п. 0000054888 00000 н. 0000054942 00000 п. 0000054996 00000 п. 0000055050 00000 п. 0000055104 00000 п. 0000055158 00000 п. 0000055212 00000 п. 0000055266 00000 п. 0000055320 00000 п. 0000055374 00000 п. 0000055428 00000 п. 0000055482 00000 п. 0000055536 00000 п. 0000055590 00000 п. 0000055644 00000 п. 0000055698 00000 п. 0000055752 00000 п. 0000055806 00000 п. 0000055860 00000 п. 0000055914 00000 п. 0000055968 00000 п. 0000056022 00000 п. 0000056076 00000 п. 0000056130 00000 п. 0000056184 00000 п. 0000056238 00000 п. 0000056292 00000 п. 0000056346 00000 п. 0000056400 00000 п. 0000056454 00000 п. 0000056508 00000 п. 0000056562 00000 п. 0000056616 00000 п. 0000056670 00000 п. 0000056724 00000 п. 0000056778 00000 п. 0000056832 00000 п. 0000056886 00000 п. 0000056940 00000 п. 0000056994 00000 п. 0000057048 00000 п. 0000057102 00000 п. 0000057156 00000 п. 0000057210 00000 п. 0000057264 00000 п. 0000057318 00000 п. 0000057372 00000 п. 0000057426 00000 п. 0000057480 00000 п. 0000057534 00000 п. 0000057588 00000 п. 0000057642 00000 п. 0000057696 00000 п. 0000057750 00000 п. 0000057804 00000 п. 0000057858 00000 п. 0000057912 00000 п. 0000057966 00000 п. 0000058020 00000 п. 0000058074 00000 п. 0000058128 00000 п. 0000058182 00000 п. 0000058236 00000 п. 0000058290 00000 п. 0000058344 00000 п. 0000058398 00000 п. 0000058441 00000 п. 0000058495 00000 п. 0000058549 00000 п. 0000058603 00000 п. 0000058657 00000 п. 0000058711 00000 п. 0000058765 00000 п. 0000058819 00000 п. 0000058873 00000 п. 0000058927 00000 н. 0000058981 00000 п. 0000059036 00000 п. 0000059090 00000 н. 0000059325 00000 п. 0000059545 00000 п. 0000059599 00000 н. 0000059816 00000 п. 0000059870 00000 п. 0000059924 00000 н. 0000060367 00000 п. 0000060421 00000 п. 0000060475 00000 п. 0000060529 00000 п. 0000061011 00000 п. 0000061065 00000 п. 0000061279 00000 п. 0000061333 00000 п. 0000061387 00000 п. 0000061441 00000 п. 0000061495 00000 п. 0000061549 00000 п. 0000061603 00000 п. 0000061657 00000 п. 0000061711 00000 п. 0000061765 00000 п. 0000061819 00000 п. 0000061873 00000 п. 0000061927 00000 п. 0000061981 00000 п. 0000062035 00000 п. 0000062089 00000 п. 0000062143 00000 п. 0000062197 00000 п. 0000062251 00000 п. 0000062305 00000 п. 0000062359 00000 п. 0000062413 00000 п. 0000062467 00000 п. 0000062521 00000 п. 0000062575 00000 п. 0000062629 00000 н. 0000062683 00000 п. 0000062737 00000 п. 0000062791 00000 п. 0000062845 00000 п. 0000062899 00000 н. 0000062953 00000 п. 0000063007 00000 п. 0000063061 00000 п. 0000063115 00000 п. 0000063169 00000 п. 0000063223 00000 п. 0000063277 00000 п. 0000063331 00000 п. 0000063385 00000 п. 0000063439 00000 п. 0000063493 00000 п. 0000063547 00000 п. 0000063601 00000 п. 0000063655 00000 п. 0000063709 00000 п. 0000063763 00000 п. 0000063817 00000 п. 0000063871 00000 п. 0000063925 00000 п. 0000063979 00000 п. 0000064033 00000 п. 0000064087 00000 п. 0000064141 00000 п. 0000064195 00000 п. 0000064249 00000 н. 0000064303 00000 п. 0000064357 00000 п. 0000064411 00000 п. 0000064465 00000 п. 0000064519 00000 п. 0000064573 00000 п. 0000064627 00000 н. 0000064681 00000 п. 0000064735 00000 п. 0000064789 00000 п. 0000064843 00000 п. 0000064897 00000 п. 0000064951 00000 п. 0000065005 00000 п. 0000065059 00000 п. 0000065113 00000 п. 0000065167 00000 п. 0000065221 00000 п. 0000065275 00000 п. 0000065329 00000 п. 0000065383 00000 п. 0000065437 00000 п. 0000065491 00000 п. 0000065545 00000 п. 0000065599 00000 п. 0000065653 00000 п. 0000065707 00000 п. 0000065761 00000 п. 0000065815 00000 п. 0000065869 00000 п. 0000065923 00000 п. 0000065977 00000 п. 0000066031 00000 п. 0000066085 00000 п. 0000066139 00000 п. 0000066193 00000 п. 0000066247 00000 п. 0000066301 00000 п. 0000066355 00000 п. 0000066409 00000 п. 0000066463 00000 п. 0000066517 00000 п. 0000066571 00000 п. 0000066625 00000 п. 0000066679 00000 п. 0000066733 00000 п. 0000066787 00000 п. 0000066841 00000 п. 0000066895 00000 п. 0000066949 00000 п. 0000067003 00000 п. 0000067057 00000 п. 0000067111 00000 п. 0000067165 00000 п. 0000067219 00000 п. 0000067273 00000 п. 0000067327 00000 п. 0000067381 00000 п. 0000067435 00000 п. 0000067489 00000 п. 0000067543 00000 п. 0000067597 00000 п. 0000067651 00000 п. 0000067705 00000 п. 0000067759 00000 п. 0000067813 00000 п. 0000067867 00000 п. 0000067921 00000 п. 0000067975 00000 п. 0000068029 00000 п. 0000068083 00000 п. 0000068137 00000 п. 0000068191 00000 п. 0000068245 00000 п. 0000068299 00000 п. 0000068353 00000 п. 0000068407 00000 п. 0000068461 00000 п. 0000068515 00000 п. 0000068569 00000 п. 0000068623 00000 п. 0000068677 00000 п. 0000068731 00000 п. 0000068785 00000 п. 0000068839 00000 п. 0000068893 00000 п. 0000068947 00000 п. 0000069001 00000 п. 0000069055 00000 п. 0000069109 00000 п. 0000069163 00000 п. 0000069217 00000 п. 0000069271 00000 п. 0000069325 00000 п. 0000069379 00000 п. 0000069433 00000 п. 0000069487 00000 п. 0000069541 00000 п. 0000069595 00000 п. 0000069649 00000 п. 0000069703 00000 п. 0000069757 00000 п. 0000069811 00000 п. 0000069865 00000 п. 0000069919 00000 н. 0000069973 00000 п. 0000070027 00000 п. 0000070081 00000 п. 0000070135 00000 п. 0000070189 00000 п. 0000070243 00000 п. 0000070297 00000 п. 0000070351 00000 п. 0000070405 00000 п. 0000070459 00000 п. 0000070513 00000 п. 0000070567 00000 п. 0000070621 00000 п. 0000070675 00000 п. 0000070700 00000 п. 0000087384 00000 п. 0000087409 00000 п. 0000102578 00000 н. 0000102603 00000 п. 0000103157 00000 п. 0000103383 00000 п. 0000117605 00000 н. 0000117630 00000 н. 0000132135 00000 н. 0000132160 00000 н. 0000147299 00000 н. 0000147324 00000 н. 0000162013 00000 н. 0000162038 00000 н. 0000162257 00000 н. 0000162476 00000 н. 0000162694 00000 н. 0000162913 00000 н. 0000163132 00000 н. 0000163351 00000 н. 0000163570 00000 н. 0000163787 00000 н. 0000164004 00000 н. 0000164221 00000 н. 0000164439 00000 н. 0000164657 00000 н. 0000164875 00000 н. 0000165095 00000 н. 0000165314 00000 н. 0000165556 00000 н. 0000165776 00000 н. 0000165996 00000 н. 0000166216 00000 н. 0000166436 00000 н. 0000166656 00000 н. 0000166876 00000 н. 0000167096 00000 н. 0000167316 00000 н. 0000167536 00000 н. 0000167797 00000 н. 0000168061 00000 н. 0000168277 00000 н. 0000168544 00000 н. 0000168815 00000 н. 0000169082 00000 н. 0000169340 00000 н. 0000169585 00000 н. 0000169827 00000 н. 0000170078 00000 н. 0000170333 00000 п. 0000170587 00000 н. 0000170861 00000 н. 0000171076 00000 н. 0000171290 00000 н. 0000171505 00000 н. 0000171721 00000 н. 0000171937 00000 н. 0000172151 00000 н. 0000172363 00000 н. 0000172637 00000 н. 0000172849 00000 н. 0000173062 00000 н. 0000173275 00000 н. 0000173535 00000 н. 0000173798 00000 н. 0000174064 00000 н. 0000174284 00000 н. 0000174538 00000 н. 0000174786 00000 н. 0000175056 00000 н. 0000175268 00000 н. 0000175480 00000 н. 0000175753 00000 н. 0000176023 00000 н. 0000176291 00000 н. 0000176540 00000 н. 0000176752 00000 н. 0000176973 00000 н. 0000177178 00000 н. 0000177458 00000 н. 0000177654 00000 н. 0000177884 00000 н. 0000178132 00000 н. 0000178382 00000 н. 0000178624 00000 н. 0000178860 00000 н. 0000179099 00000 н. 0000179312 00000 н. 0000179531 00000 н. 0000179750 00000 н. 0000179969 00000 н. 0000180187 00000 н. 0000180405 00000 н. 0000180624 00000 н. 0000180844 00000 н. 0000181064 00000 н. 0000181283 00000 н. 0000181502 00000 н. 0000181721 00000 н. 0000181939 00000 н. 0000182154 00000 н. 0000182369 00000 н. 0000182583 00000 н. 0000182796 00000 н. 0000183010 00000 н. 0000183226 00000 н. 0000183443 00000 н. 0000183661 00000 н. 0000183878 00000 н. 0000184094 00000 н. 0000184310 00000 н. 0000184527 00000 н. 0000184747 00000 н. 0000184939 00000 н. 0000185132 00000 н. 0000185324 00000 н. 0000185509 00000 н. 0000185698 00000 н. 0000185890 00000 н. 0000186082 00000 н. 0000186274 00000 н. 0000186466 00000 н. 0000186658 00000 н. 0000186850 00000 н. 0000187042 00000 н. 0000187234 00000 н. 0000187426 00000 н. 0000187618 00000 н. 0000187810 00000 п. 0000188001 00000 н. 0000188193 00000 н. 0000188385 00000 н. 0000188570 00000 н. 0000188756 00000 н. 0000188948 00000 н. 0000189140 00000 н. 0000189326 00000 н. 0000189518 00000 н. 0000189710 00000 н. 0000189902 00000 н. 00001

00000 н. 00001 00000 н. 0000190472 00000 н. 0000190657 00000 н. 0000190849 00000 н. 0000191042 00000 н. 0000191234 00000 н. 0000191419 00000 н. 0000191611 00000 н. 0000191830 00000 н. 0000192015 00000 н. 0000192285 00000 н. 0000192467 00000 н. 0000192649 00000 н. 0000192835 00000 н. 0000193027 00000 н. 0000193219 00000 н. 0000193410 00000 н. 0000193602 00000 н. 0000193794 00000 н. 0000193986 00000 н. 0000194178 00000 н. 0000194393 00000 н. 0000194607 00000 н. 0000194822 00000 н. 0000195038 00000 н. 0000195253 00000 н. 0000195466 00000 н. 0000195740 00000 н. 0000196014 00000 н. 0000196226 00000 н. 0000196439 00000 н. 0000196651 00000 н. 0000196867 00000 н. 0000197086 00000 н. 0000197305 00000 н. 0000197524 00000 н. 0000197743 00000 н. 0000197962 00000 н. 0000198180 00000 н. 0000198397 00000 н. 0000198613 00000 н. 0000198830 00000 н. 0000199048 00000 н. 0000199266 00000 н. 0000199484 00000 н. 0000199703 00000 н. 0000199916 00000 н. 0000200113 00000 п. 0000200331 00000 п. 0000200561 00000 н. 0000200785 00000 н. 0000201055 00000 н. 0000201247 00000 н. 0000201439 00000 н. 0000201624 00000 н. 0000201843 00000 н. 0000202028 00000 н. 0000202261 00000 н. 0000202521 00000 н. 0000202778 00000 н. 0000203042 00000 н. 0000203309 00000 н. 0000203575 00000 н. 0000203830 00000 н. 0000204072 00000 н. 0000204305 00000 н. 0000204547 00000 н. 0000204801 00000 н. 0000205052 00000 н. 0000205297 00000 н. 0000205489 00000 н. 0000205681 00000 н. 0000205867 00000 н. 0000206059 00000 н. 0000206251 00000 н. 0000206443 00000 н. 0000206629 00000 н. 0000206821 00000 н. 0000207013 00000 н. 0000207199 00000 н. 0000207391 00000 н. 0000207573 00000 н. 0000207765 00000 н. 0000207947 00000 н. 0000208139 00000 н. 0000208331 00000 н. 0000208523 00000 н. 0000208715 00000 н. 0000208900 00000 н. 0000209092 00000 н. 0000209284 00000 н. 0000209476 00000 н. 0000209658 00000 н. 0000209850 00000 н. 0000210042 00000 н. 0000210233 00000 п. 0000210425 00000 н. 0000210617 00000 н. 0000210809 00000 п. 0000211001 00000 н. 0000211193 00000 п. 0000211378 00000 п. 0000211564 00000 н. 0000211756 00000 н. 0000211948 00000 н. 0000212140 00000 н. 0000212332 00000 н. 0000212525 00000 н. 0000212717 00000 н. 0000212909 00000 н. 0000213101 00000 п. 0000213293 00000 н. 0000213485 00000 н. 0000213677 00000 н. 0000213863 00000 н. 0000214048 00000 н. 0000214237 00000 п. 0000214422 00000 н. 0000214614 00000 п. 0000214806 00000 н. 0000214998 00000 н. 0000215190 00000 н. 0000215382 00000 п. 0000215574 00000 н. 0000215766 00000 н. 0000215957 00000 н. 0000216149 00000 н. 0000216341 00000 п. 0000216533 00000 н. 0000216726 00000 н. 0000216918 00000 н. 0000217103 00000 п. 0000217295 00000 н. 0000217486 00000 н. 0000217678 00000 н. 0000217870 00000 н. 0000218062 00000 н. 0000218253 00000 н. 0000218438 00000 н. 0000218623 00000 п. 0000218809 00000 н. 0000219001 00000 н. 0000219193 00000 п. 0000219385 00000 п. 0000219570 00000 н. 0000219755 00000 н. 0000219941 00000 п. 0000220126 00000 н. 0000220316 00000 н. 0000220508 00000 н. 0000220694 00000 н. 0000220886 00000 н. 0000221078 00000 н. 0000221270 00000 н. 0000221462 00000 н. 0000221654 00000 н. 0000221846 00000 н. 0000222031 00000 н. 0000222223 00000 н. 0000222415 00000 н. 0000222607 00000 н. 0000222792 00000 н. 0000222984 00000 н. 0000223176 00000 н. 0000223368 00000 н. 0000223560 00000 н. 0000223752 00000 н. 0000223945 00000 н. 0000224137 00000 н. 0000224408 00000 н. 0000224626 00000 н. 0000224844 00000 н. 0000225062 00000 н. 0000225280 00000 н. 0000225498 00000 н. 0000225716 00000 н. 0000225933 00000 н. 0000226149 00000 н. 0000226364 00000 н. 0000226580 00000 н. 0000226796 00000 н. 0000227012 00000 н 0000227228 00000 н. 0000227447 00000 н. 0000227666 00000 н. 0000227885 00000 н. 0000228104 00000 н. 0000228323 00000 н. 0000228542 00000 н. 0000228761 00000 н. 0000228980 00000 н. 0000229199 00000 н. 0000229418 00000 н. 0000229637 00000 н. 0000229856 00000 н. 0000230075 00000 н. 0000230294 00000 п. 0000230509 00000 н. 0000230751 00000 п. 0000230993 00000 п. 0000231238 00000 н. 0000231430 00000 н. 0000231684 00000 н. 0000231935 00000 н. 0000232168 00000 н. 0000232381 00000 п. 0000232578 00000 н. 0000232796 00000 н. 0000233029 00000 н. 0000233259 00000 н. 0000233483 00000 н. 0000233741 00000 н. 0000233954 00000 п. 0000234166 00000 н. 0000234380 00000 н. 0000234595 00000 н. 0000234809 00000 н. 0000235023 00000 н. 0000235297 00000 п. 0000235561 00000 п. 0000235821 00000 н. 0000236087 00000 н. 0000236361 00000 п. 0000236632 00000 н. 0000236899 00000 н. 0000237118 00000 н. 0000237375 00000 н. 0000237623 00000 н. 0000237877 00000 н. 0000238122 00000 н. 0000238370 00000 н. 0000238621 00000 н. 0000238884 00000 н. 0000239154 00000 н. 0000239366 00000 н. 0000239636 00000 н. 0000239899 00000 н. 0000240165 00000 н. 0000240435 00000 п. 0000240677 00000 н. 0000240889 00000 н. 0000241085 00000 н. 0000241303 00000 н. 0000241536 00000 н. 0000241769 00000 н. 0000241993 00000 н. 0000242189 00000 н. 0000242422 00000 н. 0000242661 00000 н. 0000242886 00000 н. 0000243091 00000 н. 0000243303 00000 н. 0000243527 00000 н. 0000243739 00000 н. 0000243957 00000 н. 0000244175 00000 н. 0000244393 00000 н. 0000244611 00000 н. 0000244829 00000 н. 0000245047 00000 н. 0000245265 00000 н. 0000245484 00000 н. 0000245703 00000 н. 0000245922 00000 н. 0000246141 00000 п. 0000246360 00000 н. 0000246579 00000 п. 0000246796 00000 н. 0000247011 00000 н. 0000247226 00000 н. 0000247441 00000 н. 0000247654 00000 н. 0000247867 00000 н. 0000248081 00000 н. 0000248297 00000 н. 0000248514 00000 н. 0000248731 00000 н. 0000248947 00000 н. 0000249163 00000 н. 0000249379 00000 н. 0000249595 00000 н. 0000249850 00000 н. 0000250066 00000 н. 0000250282 00000 н. 0000250548 00000 н. 0000250764 00000 н. 0000250981 00000 п. 0000251199 00000 н. 0000251417 00000 н. 0000251635 00000 н. 0000251852 00000 н. 0000252070 00000 н. 0000252285 00000 н. 0000252558 00000 н. 0000252828 00000 н. 0000253098 00000 н. 0000253368 00000 н. 0000253580 00000 н. 0000253794 00000 н. 0000254008 00000 н. 0000254221 00000 н. 0000254433 00000 н. 0000254646 00000 н. 0000254865 00000 н. 0000255085 00000 н. 0000255305 00000 н. 0000255525 00000 н. 0000255745 00000 н. 0000255965 00000 н. 0000256185 00000 н. 0000256404 00000 н. 0000256624 00000 н. 0000256844 00000 н. 0000257064 00000 н. 0000257284 00000 н. 0000257503 00000 н. 0000257722 00000 н. 0000257941 00000 н. 0000258160 00000 н. 0000258379 00000 н. 0000258598 00000 н. 0000258818 00000 н. 0000259038 00000 н. 0000259258 00000 н. 0000259478 00000 н. 0000259698 00000 н. 0000259913 00000 н. 0000260105 00000 п. 0000260356 00000 н. 0000260561 00000 п. 0000260815 00000 н. 0000261011 00000 н. 0000261262 00000 н. 0000261510 00000 н. 0000261746 00000 н. 0000261979 00000 п. 0000262205 00000 н. 0000262426 00000 н. 0000262671 00000 н. 0000262910 00000 н. 0000263122 00000 н. 0000263379 00000 п. 0000263639 00000 н. 0000263831 00000 н. 0000264094 00000 н. 0000278316 00000 н. 0000278341 00000 н. 0000278526 00000 н. 0000278750 00000 н. 0000278980 00000 н. 0000298359 00000 н. 0000298589 00000 н. 0000298774 00000 н. 0000298992 00000 н. 0000299219 00000 н. 0000301899 00000 н. 0000302123 00000 н. 0000302323 00000 н. 0000302547 00000 н. 0000302777 00000 н. 0000302958 00000 н. 0000303140 00000 н. 0000303367 00000 н. 0000303597 00000 н. 0000303827 00000 н. 0000304042 00000 н. 0000304269 00000 н. 0000304496 00000 н. 0000304688 00000 н. 0000304915 00000 н. 0000305143 00000 п. 0000305337 00000 н. 0000323732 00000 н. 0000323959 00000 н. 0000324156 00000 н. 0000324383 00000 н. 0000324604 00000 н. 0000324796 00000 н. 0000325026 00000 н. 0000325253 00000 н. 0000325442 00000 н. 0000325663 00000 н. 0000325860 00000 н. 0000326087 00000 н. 0000326308 00000 н. 0000326532 00000 н. 0000326721 00000 н. 0000352124 00000 н. 0000352309 00000 н. 0000352519 00000 н. 0000362467 00000 н. 0000362700 00000 н. 0000362896 00000 н. 0000363084 00000 н. 0000363283 00000 н. 0000363514 00000 н. 0000363718 00000 н. 0000363935 00000 н. 0000364142 00000 н. 0000364375 00000 н. 0000364585 00000 н. 0000364803 00000 н. 0000365015 00000 н. 0000365230 00000 н. 0000365423 00000 п 0000365654 00000 н. 0000365887 00000 н. 0000366120 00000 н. 0000366338 00000 н. 0000366551 00000 н. 0000366747 00000 н. 0000366978 00000 н. 0000367211 00000 н. 0000367444 00000 н. 0000367632 00000 н. 0000367863 00000 н. 0000368096 00000 н. 0000368287 00000 н. 0000368497 00000 н. 0000368727 00000 н. 0000368942 00000 н. 0000369124 00000 н. 0000369348 00000 п. 0000369529 00000 н. 0000369739 00000 н. 0000369972 00000 н. 0000370173 00000 п. 0000370394 00000 н. 0000370596 00000 н. 0000370797 00000 н. 0000370984 00000 п. 0000371205 00000 н. 0000371400 00000 н. 0000371633 00000 н. 0000371837 00000 н. 0000372067 00000 н. 0000372265 00000 н. 0000372465 00000 н. 0000372657 00000 н. 0000372851 00000 н. 0000373048 00000 н. 0000373245 00000 н. 0000373434 00000 н. 0000373616 00000 н. 0000373797 00000 н. 0000373982 00000 н. 0000374171 00000 н. 0000374357 00000 н. 0000374554 00000 н. 0000374760 00000 н. 0000374966 00000 н. 0000375172 00000 н. 0000375378 00000 н. 0000375581 00000 п. 0000375781 00000 н. 0000375981 00000 п. 0000376184 00000 н. 0000376387 00000 н. 0000376590 00000 н. 0000376773 00000 н. 0000376973 00000 н. 0000377173 00000 н. 0000377370 00000 н. 0000377570 00000 н. 0000377770 00000 н. 0000377973 00000 п. 0000378176 00000 н. 0000378379 00000 н. 0000378579 00000 н. 0000378779 00000 н. 0000378973 00000 н. 0000379161 00000 п. 0000379352 00000 н. 0000379540 00000 н. 0000379725 00000 н. 0000379914 00000 н. 0000380105 00000 н. 0000380299 00000 н. 0000380493 00000 п. 0000380687 00000 н. 0000380878 00000 н. 0000381072 00000 н. 0000381278 00000 н. 0000381475 00000 н. 0000381669 00000 н. 0000381863 00000 н. 0000382057 00000 н. 0000382254 00000 н. 0000382454 00000 н. 0000382657 00000 н. 0000382857 00000 н. 0000383057 00000 н. 0000383257 00000 н. 0000383448 00000 н. 0000383648 00000 н. 0000383830 00000 н. 0000384036 00000 н. 0000384116 00000 п. 0000384322 00000 н. 0000384504 00000 н. 0000384695 00000 н. 0000384886 00000 н. 0000385074 00000 н. 0000385260 00000 н. 0000385445 00000 н. 0000385648 00000 н. 0000385857 00000 н. 0000386066 00000 н. 0000386275 00000 п. 0000386484 00000 н. 0000386693 00000 н. 0000386899 00000 н. 0000387105 00000 п. 0000387314 00000 н. 0000387523 00000 п. 0000387729 00000 н. 0000387936 00000 п. 0000388137 00000 н. 0000388339 00000 н. 0000388542 00000 н. 0000388745 00000 н. 0000388948 00000 н. 0000389154 00000 н. 0000389361 00000 п. 0000389568 00000 н. 0000389775 00000 п. 0000389981 00000 н. 00003

00000 н. 00003 00000 н. 0000390593 00000 н. 0000390796 00000 н. 0000390999 00000 н. 0000391202 00000 н. 0000391405 00000 н. 0000391611 00000 н. 0000391818 00000 н. 0000392024 00000 н. 0000392227 00000 н. 0000392430 00000 н. 0000392630 00000 н. 0000392824 00000 н. 0000393018 00000 н. 0000393212 00000 н. 0000393403 00000 н. 0000393594 00000 н. 0000393791 00000 н. 0000393991 00000 н. 0000394191 00000 н. 0000394391 00000 н. 0000394588 00000 н. 0000394785 00000 н. 0000394992 00000 н. 0000395198 00000 п. 0000395404 00000 н. 0000395610 00000 п. 0000395816 00000 н. 0000396022 00000 н. 0000396225 00000 н. 0000396425 00000 н. 0000396628 00000 н. 0000396831 00000 н. 0000397034 00000 н. 0000397240 00000 н. 0000397449 00000 н. 0000397658 00000 н. 0000397865 00000 н. 0000398072 00000 н. 0000398276 00000 н. 0000398485 00000 н. 0000398694 00000 н. 0000398900 00000 н. 0000399109 00000 н. 0000399318 00000 н. 0000399527 00000 н. 0000399715 00000 н. 0000399921 00000 н. 0000400127 00000 н. 0000400333 00000 п. 0000400539 00000 п. 0000400745 00000 н. 0000400948 00000 н. 0000401151 00000 н. 0000401354 00000 н. 0000401557 00000 н. 0000401760 00000 н. 0000401966 00000 н. 0000402169 00000 н. 0000402373 00000 н. 0000402576 00000 н. 0000402779 00000 н. 0000402982 00000 н. 0000403186 00000 п. 0000403392 00000 н. 0000403598 00000 н. 0000403804 00000 н. 0000404008 00000 н. 0000404214 00000 н. 0000404417 00000 н. 0000404598 00000 н. 0000404783 00000 н. 0000404972 00000 н. 0000405157 00000 н. 0000405338 00000 н. 0000405522 00000 н. 0000405707 00000 н. 0000405893 00000 н. 0000406076 00000 н. 0000406258 00000 н. 0000406450 00000 н. 0000406650 00000 н. 0000406847 00000 н. 0000407047 00000 н. 0000407250 00000 н. 0000407450 00000 н. 0000407647 00000 н. 0000407839 00000 н. 0000408031 00000 н. 0000408228 00000 п. 0000408425 00000 н. 0000408622 00000 н. 0000423260 00000 н. 0000423459 00000 н. 0000423671 00000 п. 0000423892 00000 н. 0000424125 00000 н. 0000424364 00000 н. 0000424612 00000 н. 0000424863 00000 н. 0000425118 00000 п. 0000425377 00000 н. 0000425643 00000 н. 0000425913 00000 н. 0000426186 00000 п. 0000426398 00000 н. 0000426612 00000 н. 0000426827 00000 н. 0000427043 00000 п. 0000427260 00000 н. 0000427477 00000 н. 0000427695 00000 н. 0000427914 00000 н. 0000428134 00000 н. 0000428355 00000 н. 0000428576 00000 н. 0000428798 00000 н. 0000429020 00000 н. 0000429243 00000 н. 0000429467 00000 н. 0000429691 00000 п. 0000429915 00000 н. 0000430140 00000 н. 0000430365 00000 н. 0000430591 00000 п. 0000430817 00000 н. 0000431043 00000 н. 0000431269 00000 н. 0000431496 00000 н. 0000431723 00000 н. 0000431950 00000 н. 0000432177 00000 н. 0000432404 00000 н. 0000432631 00000 н. 0000432859 00000 н. 0000433087 00000 н. 0000433315 00000 н. 0000433543 00000 н. 0000433771 00000 п. 0000433999 00000 н. 0000434227 00000 п. 0000434455 00000 п. 0000434683 00000 п. 0000434911 00000 п. 0000435139 00000 п. 0000435367 00000 н. 0000435595 00000 п. 0000435823 00000 п. 0000436051 00000 н. 0000436278 00000 н. 0000436505 00000 н. 0000436732 00000 н. 0000436959 00000 н. 0000437186 ​​00000 п. 0000437413 00000 п. 0000437639 00000 п. 0000437865 00000 н. 0000438091 00000 н. 0000438316 00000 п. 0000438541 00000 п. 0000438765 00000 н. 0000438989 00000 п. 0000439213 00000 н. 0000439436 00000 н. 0000439658 00000 н. 0000439880 00000 н. 0000440101 00000 п. 0000440322 00000 н. 0000440542 00000 н. 0000440761 00000 н. 0000440979 00000 н. 0000441197 00000 н. 0000441414 00000 н. 0000441630 00000 н. 0000441845 00000 н. 0000442059 00000 н. 0000442272 00000 н. 0000442484 00000 н. 0000442755 00000 н. 0000443025 00000 н. 0000443289 00000 н. 0000443546 00000 н. 0000443800 00000 н. 0000444051 00000 н. 0000444293 00000 н. 0000444526 00000 н. 0000444753 00000 н. 0000444974 00000 н. 0000445173 00000 п. 0000445361 00000 п. 0000445547 00000 н. 0000445733 00000 н. 0000445925 00000 н. 0000446114 00000 н. 0000446309 00000 н. 0000446501 00000 н. 0000446699 00000 н. 0000446894 00000 н. 0000447095 00000 н. 0000447290 00000 н. 0000447491 00000 н. 0000447686 00000 н. 0000447881 00000 н. 0000448070 00000 н. 0000448265 00000 н. 0000448454 00000 н. 0000448647 00000 н. 0000448836 00000 н. 0000449034 00000 н. 0000449220 00000 н. 0000449412 00000 н. 0000449607 00000 н. 0000449803 00000 н. 0000450001 00000 н. 0000450196 00000 н. 0000450393 00000 н. 0000450591 00000 н. 0000450786 00000 н. 0000450981 00000 п. 0000451173 00000 н. 0000451365 00000 н. 0000451550 00000 н. 0000451735 00000 п. 0000451924 00000 н. 0000452113 00000 п. 0000452305 00000 н. 0000452497 00000 н. 0000452695 00000 н. 0000452890 00000 н. 0000453091 00000 н. 0000453289 00000 н. 0000453490 00000 н. 0000453685 00000 н. 0000453883 00000 н. 0000454075 00000 н. 0000454273 00000 н. 0000454458 00000 п. 0000454650 00000 н. 0000454839 00000 н. 0000455037 00000 н. 0000455226 00000 п. 0000455418 00000 п. 0000455616 00000 п. 0000455808 00000 п. 0000456005 00000 н. 0000456201 00000 н. 0000456402 00000 н. 0000456600 00000 н. 0000456798 00000 н. 0000456993 00000 п. 0000457188 ​​00000 п. 0000457380 00000 н. 0000457572 00000 н. 0000457761 00000 п. 0000457943 00000 п. 0000458125 00000 н. 0000458311 00000 н. 0000458497 00000 н. 0000458689 00000 н. 0000458881 00000 н. 0000459076 00000 н. 0000459271 00000 н. 0000459466 00000 н. 0000459664 00000 н. 0000459865 00000 н. 0000460063 00000 н. 0000460261 00000 п. 0000460460 00000 н. 0000460658 00000 н. 0000460850 00000 н. 0000461048 00000 н. 0000461246 00000 н. 0000461438 00000 н. 0000461636 00000 н. 0000461835 00000 н. 0000462036 00000 н. 0000462231 00000 н. 0000462426 00000 н. 0000462624 00000 н. 0000462817 00000 н. 0000463012 00000 н. 0000463204 00000 н. 0000463396 00000 н. 0000463581 00000 н. 0000463767 00000 н. 0000463949 00000 н. 0000464131 00000 п. 0000464323 00000 н. 0000464512 00000 н. 0000464707 00000 н. 0000464899 00000 н. 0000465097 00000 н. 0000465292 00000 н. 0000465493 00000 п. 0000465691 00000 п. 0000465888 00000 н. 0000466086 00000 н. 0000466284 00000 н. 0000466476 00000 н. 0000466673 00000 н. 0000466862 00000 н. 0000467054 00000 н. 0000467243 00000 н. 0000467441 00000 н. 0000467627 00000 н. 0000467819 00000 н. 0000468014 00000 н. 0000468209 00000 н. 0000468410 00000 н. 0000468608 00000 н. 0000468806 00000 н. 0000469004 00000 п. 0000469199 00000 н. 0000469394 00000 н. 0000469586 00000 н. 0000469778 00000 н. 0000469963 00000 н. 0000470148 00000 п. 0000470333 00000 п. 0000470518 00000 н. 0000470710 00000 п. 0000470902 00000 н. 0000471097 00000 н. 0000471292 00000 н. 0000471490 00000 н. 0000471688 00000 н. 0000471886 00000 н. 0000472084 00000 н. 0000472279 00000 п. 0000472474 00000 н. 0000472672 00000 н. 0000472858 00000 н. 0000473050 00000 н. 0000473239 00000 н. 0000473437 00000 н. 0000473626 00000 н. 0000473817 00000 н. 0000474015 00000 н. 0000474207 00000 н. 0000474408 00000 н. 0000474606 00000 н. 0000474807 00000 н. 0000475005 00000 н. 0000475203 00000 н. 0000475398 00000 н. 0000475591 00000 н. 0000475783 00000 н. 0000475975 00000 н. 0000476164 00000 н. 0000476350 00000 н. 0000476532 00000 н. 0000476720 00000 н. 0000476909 00000 н. 0000477098 00000 н. 0000477287 00000 п. 0000477476 00000 п. 0000477665 00000 н. 0000477854 00000 н. 0000478046 00000 н. 0000478235 00000 н. 0000478424 00000 н. 0000482363 00000 н. 0000482551 00000 н. 0000482740 00000 н. 0000482929 00000 н. 0000483118 00000 н. 0000483307 00000 н. 0000483496 00000 н. 0000483685 00000 н. 0000483874 00000 н. 0000484063 00000 н. 0000484252 00000 н. 0000484441 00000 н. 0000484630 00000 н. 0000484819 00000 н. 0000485011 00000 н. 0000485200 00000 н. 0000485389 00000 н. 0000485578 00000 н. 0000485767 00000 н. 0000485956 00000 н. 0000486142 00000 н. 0000486328 00000 н. 0000486517 00000 н. 0000486706 00000 н. 0000486898 00000 н. 0000487090 00000 н. 0000487282 00000 н. 0000487474 00000 н. 0000487665 00000 н. 0000487856 00000 н. 0000488048 00000 н. 0000488240 00000 н. 0000488432 00000 н. 0000488624 00000 н. 0000488816 00000 н. 0000489002 00000 н. 0000489194 00000 н. 0000489379 00000 н. 0000489569 00000 н. 0000489754 00000 н. 0000489946 00000 н. 00004

00000 н. 00004

00000 н. 0000490523 00000 п. 0000490715 00000 н. 0000490907 00000 н. 0000491099 00000 н. 0000491290 00000 н. 0000491482 00000 н. 0000491674 00000 н. 0000491866 00000 н. 0000492058 00000 н. 0000492247 00000 н. 0000492436 00000 н. 0000492621 00000 н. 0000492803 00000 н. 0000028012 00000 п. 0000036843 00000 п. трейлер ] >> startxref 0 %% EOF 1020 0 объект > endobj 1021 0 объект оа ߑ \ rn9'P`) / U (yy \ (uAљE; zH) / П -64 / V 1 / Длина 40 >> endobj 2386 0 объект > поток (J9:} OB5

Значение поляризации | 16 лучших определений поляризации

Направление вектора электрического поля электромагнитной волны.Все электромагнитные волны имеют электрические и магнитные поля, перпендикулярные направлению распространения. Электрическое поле и магнитные поля ортогональны, т.е. перпендикулярны друг другу. Простейшее графическое представление - одно поле по оси x и одно по оси y, с направлением распространения, нанесенным по оси z, как показано на рисунке P-6. Электрическое и магнитное поля имеют одинаковую частоту, хотя их амплитуда может быть разной и они могут быть не в фазе.Поляризация может быть плоской (линейной), круговой или эллиптической. Если излучатель, то есть передатчик, заставляет волну иметь место в одной плоскости, волна называется плоско-поляризованной волной. Если амплитуда электрического и магнитного полей постоянна и поля синфазны, поляризация называется линейной и графически отображается по прямой линии. Если две составляющие поля имеют одинаковую амплитуду и не совпадают по фазе ровно на 90 градусов, поляризация называется круговой, вращающейся либо по часовой стрелке, либо против часовой стрелки, в зависимости от того, какое поле опережает другое.Все другие условия создают так называемую эллиптическую поляризацию. Конструкция электромагнитного передатчика определяет поляризацию излучаемого сигнала, характеристики распространения сигнала и конструкцию приемника. Сигнал от передатчика начинается как планарный или линейный. , хотя отражения и другие взаимодействия с физической материей могут изменять поляризацию. Вертикальная поляризация используется в AM и FM радио, а горизонтальная поляризация - в телевидении. Спутники и наземные микроволновые системы используют чередующуюся горизонтальную и вертикальную поляризацию в соседних полосах частот, что приводит к появлению ортогональных сигналов, которые сводят к минимуму возможность взаимных помех.Автомобильные фары имеют горизонтальную поляризацию для лучшего обзора дороги. Солнцезащитные очки имеют вертикальную поляризацию, чтобы блокировать блики (т. Е. Отражения) от воды и снега, которые отражают солнечный свет в горизонтальной плоскости. См. Также амплитуду, частоту, фазу, распространение и синусоидальную волну.

Линейная поляризация VSAT: руководство для начинающих

При установке спутникового оборудования VSAT вам необходимо знать, какая поляризация используется на линии связи, и вам необходимо правильно настроить узел RF-фидера.Cross-Pol (или XPOL) и Co-Pol используются для линейных ссылок.

VSAT передает сигнал линейной поляризации

Что означают Xpol и Co-Pol?

Горизонтальная и вертикальная поляризация спутниковой антенны

Cross-Pol или XPOL - это когда передаваемые и принимаемые радиочастотные сигналы разделены на 90 градусов. Таким образом, когда передача осуществляется вертикально, прием будет горизонтальным, и наоборот.
Co-Pol - это когда сигналы передачи и приема находятся в одной плоскости, а передача и прием - вертикальные или горизонтальные.

VSAT Link Ввод в эксплуатацию

Оператор спутника обычно требует, чтобы вы повернули рупор РЧ-сигнала для достижения по крайней мере 30 дБ изоляции во время процесса ввода в эксплуатацию, этот тест называется CPI (кросс-поляризационная изоляция). Это уменьшает помехи вашего передаваемого сигнала на противоположной поляризации, которые могут быть использованы кем-то другим. NOC (Центр управления сетью) установит конференц-связь с оператором спутниковой связи, и после настройки непрерывной передачи (CW) вам будет предложено переместить РЧ-рупор с шагом 1 или 2 градуса в одном направлении, а затем в противоположное направление.Оператор спутника будет смотреть на оба опроса анализатора спектра и измерять максимальную изоляцию. Вас могут попросить указать антенну по азимуту и ​​углу места.

Для стационарных наземных площадок технический персонал вручную перемещает узел RF-питания и фиксирует его в нужном положении после ввода в эксплуатацию. Стабилизированные антенны (SeaTel, Intellian и SpaceTrack) имеют двигатель с автоматическим регулированием для перемещения узла подачи во время нормальной работы. Во время ввода в эксплуатацию это должно быть отключено и отрегулировано с ACU.Более подробную информацию о том, как это сделать, можно найти на курсах SeaTel и Intellian.

VSAT RF Feed Assembly

При длительных пусконаладочных испытаниях у некоторых модемов TDMA иногда происходит таймаут (функция безопасности для предотвращения включения CW), и вам придется снова нажать «Start CW».
После того, как спутниковый оператор закончит тестирование, результаты должны быть записаны для использования в будущем. Во время этого процесса обычно проверяется удаленная точка сжатия (точка 1 дБ).
Таким образом, достижение хорошей изоляции очень важно, и если этого не сделать, вы вызовете помехи в сети, мощность передачи будет высокой (уменьшение запаса замирания), MODCOD канала будет ниже, а производительность удаленного узла будет хуже.Лучше всего правильно настроить поляризацию с первого раза.

РФ Оборудование

Cross-Pol Combiner (OMT)

Возможность идентифицировать правильные детали для огромной помощи, и многие люди потратили много времени и усилий только на то, чтобы обнаружить, что неправильные детали были установлены на узел RF-подачи. Или, если вы унаследовали оборудование от предыдущего поставщика услуг, возможность быстро узнать, будет ли оно работать, сэкономит вам время и деньги.

Cross-Pol VSAT OMT

Комбайнер Cross-Pol: порты передачи и приема расположены под прямым углом друг к другу.

VSAT Co-Pol Combiner

Co-Pol Combiner порты волновода расположены в одном направлении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
