Кварцевый резонатор 4 мгц. Кварцевый резонатор 4 МГц: характеристики, применение и преимущества использования

alexxlabРазное
Что такое кварцевый резонатор 4 МГц. Как работает кварцевый резонатор. Для чего применяются кварцевые резонаторы на 4 МГц. Какие преимущества дает использование кварцевых резонаторов. Где купить качественные кварцевые резонаторы 4 МГц.

Что представляет собой кварцевый резонатор 4 МГц

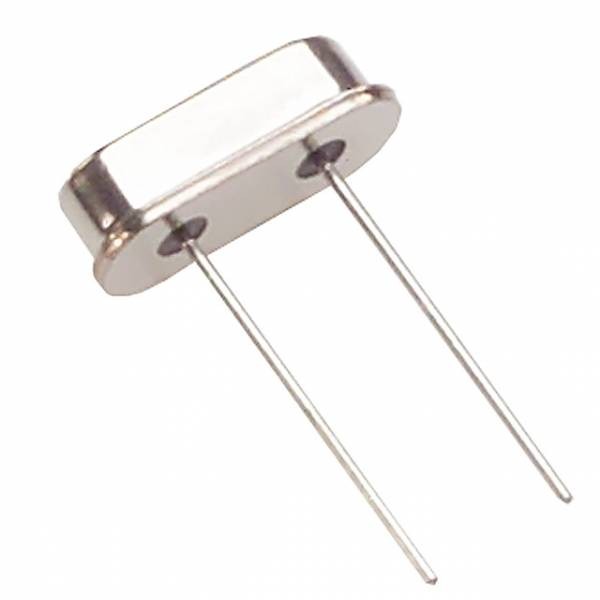

Кварцевый резонатор 4 МГц — это электронный компонент, предназначенный для генерации стабильных колебаний с частотой 4 миллиона герц (4 МГц). Он представляет собой пластину из кристаллического кварца, помещенную в герметичный корпус.

Основные характеристики кварцевого резонатора 4 МГц:

  • Частота колебаний: 4 000 000 Гц (4 МГц)
  • Точность частоты: ±20-100 ppm
  • Температурная стабильность: ±30-50 ppm
  • Нагрузочная емкость: 12-32 пФ
  • Корпус: HC-49S, HC-49U или SMD
  • Размеры: 11.5 x 4.5 x 3.7 мм (для HC-49S)

Принцип работы кварцевого резонатора

Принцип работы кварцевого резонатора основан на пьезоэлектрическом эффекте кристалла кварца. При подаче электрического напряжения кварцевая пластина начинает механически колебаться с определенной частотой. Эти механические колебания преобразуются обратно в электрические.


Благодаря высокой добротности кварца, частота колебаний очень стабильна и мало зависит от внешних факторов. Это позволяет получить высокоточный источник опорной частоты.

Области применения кварцевых резонаторов 4 МГц

Кварцевые резонаторы с частотой 4 МГц широко применяются в различных электронных устройствах и системах:

  • Тактовые генераторы микроконтроллеров и процессоров
  • Системы реального времени
  • Радиоприемники и передатчики
  • Измерительные приборы
  • Генераторы опорных частот
  • Фильтры промежуточной частоты
  • Устройства синхронизации

Преимущества использования кварцевых резонаторов

Использование кварцевых резонаторов имеет ряд важных преимуществ:

  1. Высокая стабильность частоты
  2. Низкий температурный коэффициент
  3. Высокая добротность
  4. Малые габариты
  5. Низкая стоимость
  6. Широкий выбор номиналов частот
  7. Долговечность и надежность

Как выбрать подходящий кварцевый резонатор 4 МГц

При выборе кварцевого резонатора 4 МГц следует учитывать следующие параметры:

  • Точность частоты — выбирайте резонатор с подходящей точностью для вашего применения
  • Тип корпуса — HC-49S для монтажа в отверстия, SMD для поверхностного монтажа
  • Нагрузочная емкость — должна соответствовать схеме включения
  • Температурный диапазон — учитывайте условия эксплуатации устройства
  • Стабильность — выбирайте резонатор с достаточной температурной стабильностью

Особенности монтажа и подключения кварцевых резонаторов

При монтаже кварцевых резонаторов важно соблюдать следующие правила:


  • Избегать механических напряжений на выводах резонатора
  • Не допускать перегрева при пайке (не более 260°C в течение 10 секунд)
  • Обеспечить зазор между корпусом резонатора и платой (1-2 мм)
  • Использовать конденсаторы нагрузки согласно рекомендациям производителя
  • Размещать резонатор вдали от источников помех и тепла

Сравнение кварцевых резонаторов с другими источниками опорной частоты

Кварцевые резонаторы имеют ряд преимуществ по сравнению с другими источниками опорной частоты:

ПараметрКварцевый резонаторRC-генераторLC-генератор
Стабильность частотыВысокаяНизкаяСредняя
Температурная зависимостьНизкаяВысокаяСредняя
Долговременная стабильностьВысокаяНизкаяСредняя
СтоимостьСредняяНизкаяВысокая

Типичные схемы включения кварцевых резонаторов 4 МГц

Существует несколько типовых схем включения кварцевых резонаторов:

  1. Схема Пирса — наиболее распространенная схема для микроконтроллеров
  2. Схема Колпитца — обеспечивает хорошую стабильность частоты
  3. Схема Батлера — применяется для высокочастотных резонаторов
  4. Схема с параллельным резонансом — для повышения стабильности

Выбор конкретной схемы зависит от требований к стабильности, выходной мощности и других параметров.


Производители и поставщики кварцевых резонаторов 4 МГц

На рынке представлено множество производителей кварцевых резонаторов. Наиболее известные из них:

  • Epson
  • NDK
  • TXC Corporation
  • Abracon
  • Jauch Quartz
  • IQD Frequency Products

При выборе поставщика обращайте внимание на:

  • Репутацию производителя
  • Наличие технической документации
  • Гарантийные обязательства
  • Стоимость и условия поставки

Заключение

Кварцевые резонаторы 4 МГц являются важным компонентом современной электроники. Они обеспечивают высокостабильную опорную частоту для различных устройств и систем. Правильный выбор и применение кварцевого резонатора позволяет значительно улучшить характеристики электронных устройств.
