Ky 040 подключение к ардуино. Подключение энкодера KY-040 к Arduino: пошаговая инструкция и применение

Как правильно подключить энкодер KY-040 к Arduino. Какие выводы энкодера куда подключать. Для чего используется энкодер KY-040 в проектах с Arduino. Какие преимущества дает использование энкодера KY-040.

Что такое энкодер KY-040 и зачем он нужен

Энкодер KY-040 — это поворотный механический датчик, который позволяет определять угол поворота вала и направление вращения. Он часто используется в проектах с Arduino для создания различных поворотных регуляторов и элементов управления.

Основные преимущества энкодера KY-040:

• Неограниченный угол поворота (может вращаться бесконечно)
• Определение направления вращения (по и против часовой стрелки)
• Встроенная кнопка при нажатии на вал
• Простое подключение к Arduino всего по 5 проводам
• Невысокая стоимость

Благодаря этим особенностям энкодер KY-040 отлично подходит для создания регуляторов громкости, яркости, температуры и других параметров в проектах умного дома, аудиосистемах, робототехнике и т.д.

Принцип работы энкодера KY-040

Внутри энкодера KY-040 находится диск с прорезями и два оптических датчика. При вращении вала диск поворачивается, прерывая световой поток датчиков. Микроконтроллер анализирует последовательность срабатывания датчиков и определяет угол и направление поворота.

Ключевые особенности работы:

• Генерирует 20 импульсов за один оборот
• Имеет встроенную защиту от дребезга контактов
• Работает от напряжения 5В
• Максимальный ток 10мА

Такой принцип работы обеспечивает высокую точность определения положения вала и надежность срабатывания энкодера.

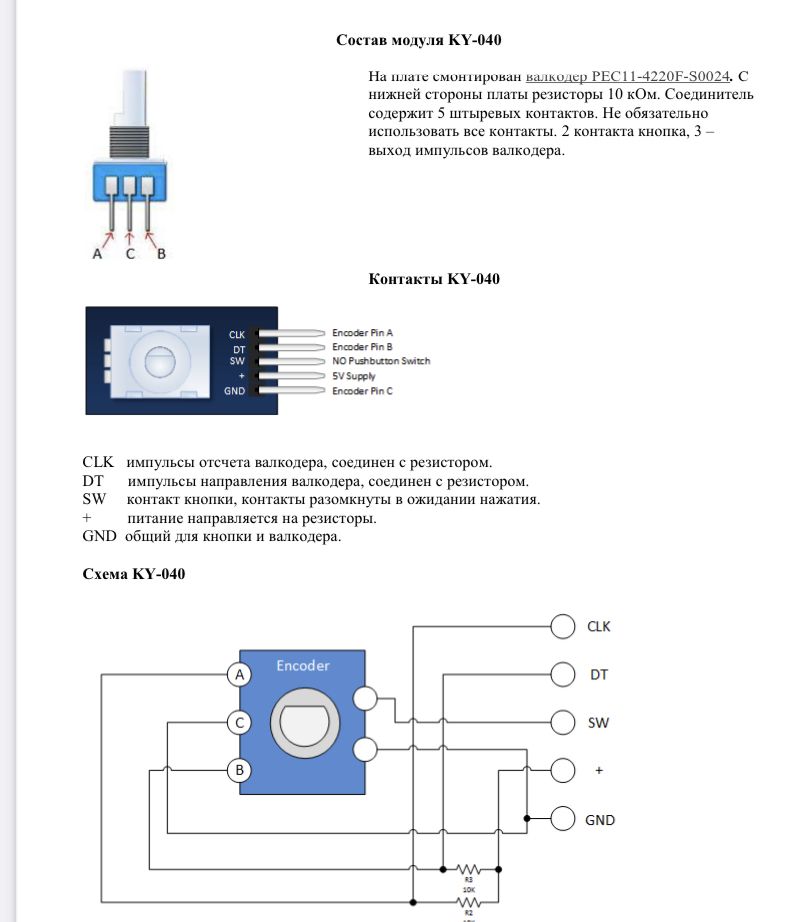

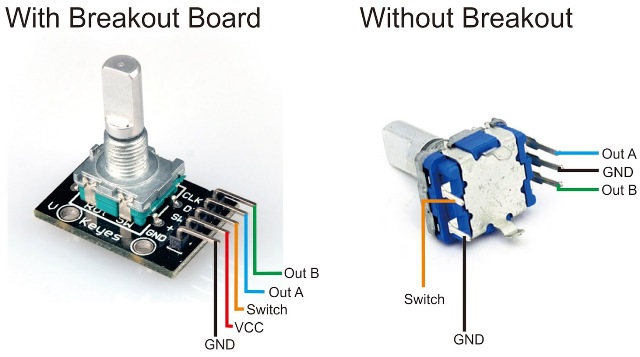

Назначение выводов энкодера KY-040

Энкодер KY-040 имеет 5 выводов для подключения:

• CLK — тактовый сигнал
• DT — направление вращения
• SW — кнопка
• + — питание +5В
• GND — земля

Выводы CLK и DT генерируют импульсы при вращении вала. Анализируя последовательность этих импульсов, Arduino определяет угол поворота и направление вращения. Вывод SW замыкается на землю при нажатии на вал энкодера.

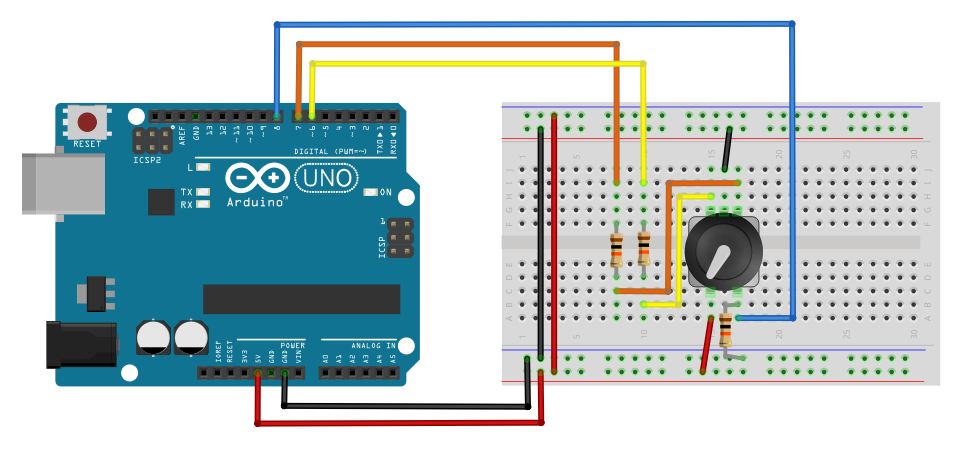

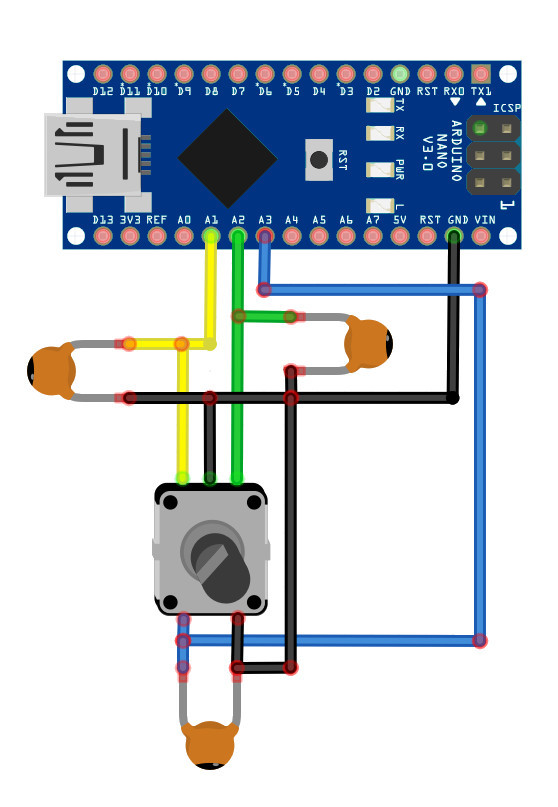

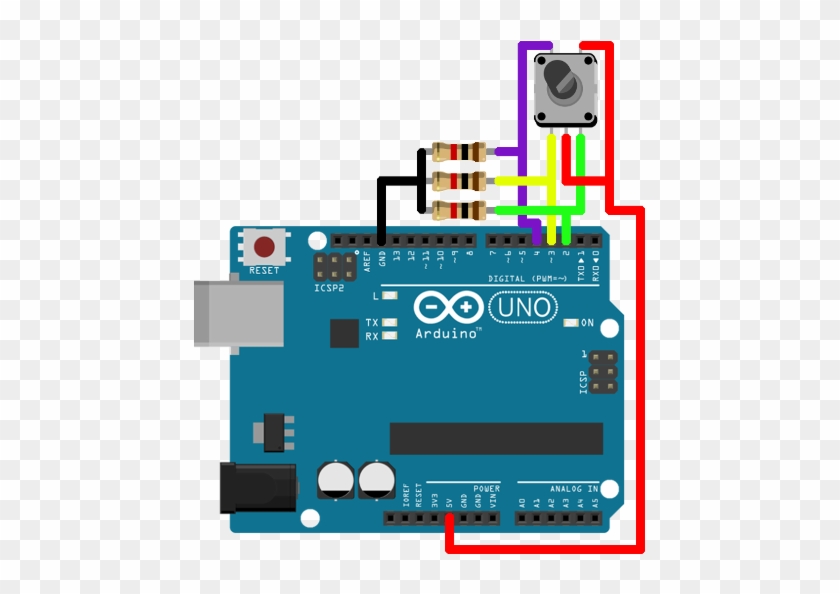

Схема подключения энкодера KY-040 к Arduino

Для подключения энкодера KY-040 к Arduino понадобится:

• Плата Arduino (Uno, Nano, Mega и т.д.)
• Энкодер KY-040
• 5 проводов для соединения
• Макетная плата (опционально)

Схема подключения:

• CLK энкодера -> пин 2 Arduino
• DT энкодера -> пин 3 Arduino
• SW энкодера -> пин 4 Arduino
• + энкодера -> 5V Arduino
• GND энкодера -> GND Arduino

Важно использовать пины 2 и 3 Arduino, так как они поддерживают внешние прерывания, что необходимо для корректной работы с энкодером.

Программный код для работы с энкодером KY-040

Базовый скетч для работы с энкодером KY-040 на Arduino:

«`cpp #define CLK 2 #define DT 3 #define SW 4 int counter = 0; int currentStateCLK; int lastStateCLK; String currentDir =»»; unsigned long lastButtonPress = 0; void setup() { pinMode(CLK,INPUT); pinMode(DT,INPUT); pinMode(SW, INPUT_PULLUP); Serial.begin(9600); lastStateCLK = digitalRead(CLK); } void loop() { currentStateCLK = digitalRead(CLK); if (currentStateCLK != lastStateCLK && currentStateCLK == 1){ if (digitalRead(DT) != currentStateCLK) { counter —; currentDir =»CCW»; } else { counter ++; currentDir =»CW»; } Serial.print(«Direction: «); Serial.print(currentDir); Serial.print(» | Counter: «); Serial.println(counter); } lastStateCLK = currentStateCLK; int btnState = digitalRead(SW); if (btnState == LOW) { if (millis() — lastButtonPress > 50) { Serial.println(«Button pressed!»); } lastButtonPress = millis(); } delay(1); } «`

Этот код позволяет:

• Определять направление вращения энкодера (по часовой стрелке или против)
• Считать количество шагов поворота
• Обрабатывать нажатие на кнопку энкодера

Вы можете модифицировать этот код под свои задачи, например, для управления яркостью светодиода или регулировки громкости.

Применение энкодера KY-040 в проектах Arduino

Энкодер KY-040 можно использовать во множестве интересных проектов с Arduino:

1. Цифровой потенциометр для регулировки громкости аудиосистемы
2. Контроллер яркости LED-подсветки
3. Терморегулятор для управления нагревательными элементами
4. Навигация по меню на LCD-дисплее
5. Регулятор скорости вращения двигателей в робототехнике

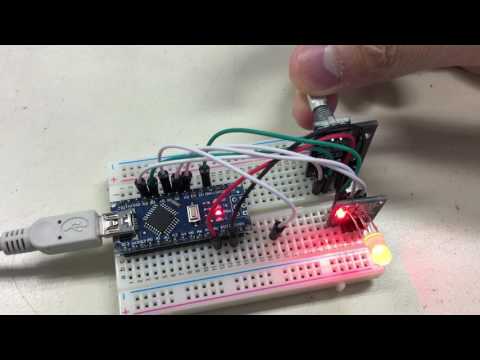

Рассмотрим пример использования энкодера KY-040 для управления яркостью светодиода:

«`cpp #define CLK 2 #define DT 3 #define SW 4 #define LED 9 int brightness = 128; int lastCLK; void setup() { pinMode(CLK, INPUT); pinMode(DT, INPUT); pinMode(SW, INPUT_PULLUP); pinMode(LED, OUTPUT); lastCLK = digitalRead(CLK); analogWrite(LED, brightness); } void loop() { int currentCLK = digitalRead(CLK); if (currentCLK != lastCLK && currentCLK == 1) { if (digitalRead(DT) != currentCLK) { brightness = max(0, brightness — 5); } else { brightness = min(255, brightness + 5); } analogWrite(LED, brightness); } lastCLK = currentCLK; if (digitalRead(SW) == LOW) { delay(50); if (digitalRead(SW) == LOW) { brightness = 128; analogWrite(LED, brightness); } } delay(1); } «`

В этом примере вращение энкодера изменяет яркость светодиода, а нажатие на кнопку сбрасывает яркость на среднее значение.

Советы по использованию энкодера KY-040

Чтобы обеспечить надежную работу энкодера KY-040 в ваших проектах, следуйте этим рекомендациям:

• Используйте внешние подтягивающие резисторы 10кОм на выводах CLK и DT, если возникают проблемы с помехами
• Применяйте конденсатор 100нФ между VCC и GND для фильтрации питания
• Используйте прерывания в Arduino для более точной обработки сигналов энкодера
• Добавьте программную защиту от дребезга контактов кнопки
• При монтаже на плату используйте разъем для возможности легкой замены энкодера

Соблюдение этих правил поможет избежать ложных срабатываний и обеспечит стабильную работу вашего устройства.

Альтернативы энкодеру KY-040

Хотя энкодер KY-040 очень популярен, существуют и другие варианты для создания поворотных регуляторов в проектах Arduino:

• Потенциометр — простое аналоговое решение, но с ограниченным углом поворота
• Энкодер EC11 — более компактный, но без встроенной платы
• Энкодер с магнитным датчиком — более точный и долговечный
• Оптический энкодер — высокая точность, но более сложное подключение

Выбор конкретного типа энкодера зависит от требований вашего проекта к точности, размерам и стоимости компонентов.

Заключение и перспективы использования

Энкодер KY-040 — это простой и эффективный способ добавить поворотный регулятор в ваш проект на Arduino. Его легко подключить, а широкие возможности программирования позволяют реализовать самые разные функции управления.

В будущем можно ожидать появления энкодеров с улучшенными характеристиками:

• Увеличенное разрешение (больше импульсов на оборот)
• Встроенные датчики абсолютного положения
• Беспроводные версии для IoT-проектов
• Миниатюрные модели для носимой электроники

Но даже в своем текущем виде энкодер KY-040 остается отличным выбором для многих проектов, от простых регуляторов до сложных систем управления. Экспериментируйте с этим компонентом, и вы откроете для себя новые возможности в создании интерактивных устройств на базе Arduino.
