LA4445: Мощный усилитель звука на 5.5 Вт для качественного стереозвучания

Какие характеристики имеет микросхема LA4445. Как использовать LA4445 для создания стереоусилителя мощностью 2×5.5 Вт. Каковы преимущества применения LA4445 в аудиотехнике. Какие схемы включения рекомендуются для LA4445.

LA4445 — универсальный усилитель мощности звука для стереосистем

LA4445 — это интегральная микросхема усилителя мощности звука, разработанная компанией Sanyo для применения в бытовой аудиотехнике. Данная микросхема обладает рядом характеристик, делающих ее отличным выбором для создания компактных и качественных стереоусилителей.

Основные параметры LA4445:

• Выходная мощность: 2 x 5.5 Вт (при напряжении питания 12 В и нагрузке 4 Ом)
• Напряжение питания: 10-16 В
• Количество каналов: 2 (стерео)
• Коэффициент нелинейных искажений: 0.15% (при выходной мощности 2 x 1 Вт)
• Ток покоя: 75 мА
• Корпус: 12-выводной SIP

Благодаря этим характеристикам LA4445 позволяет создавать компактные усилители с хорошим качеством звука для различных применений — от портативных колонок до автомобильных аудиосистем.

Схема включения LA4445 для создания стереоусилителя

Для реализации стереоусилителя на LA4445 рекомендуется следующая типовая схема включения:

[Здесь следует разместить изображение схемы включения LA4445]

Основные компоненты схемы:

• LA4445 — микросхема усилителя
• C1, C2 — входные разделительные конденсаторы (1-10 мкФ)
• R1, R2 — входные резисторы (22-47 кОм)
• C3, C4 — конденсаторы обратной связи (100-220 пФ)
• C5, C6 — выходные разделительные конденсаторы (1000-2200 мкФ)
• C7 — конденсатор фильтра питания (100-470 мкФ)

Такая схема обеспечивает стабильную работу усилителя в широком диапазоне частот при минимальных искажениях.

Преимущества использования LA4445 в аудиотехнике

Микросхема LA4445 обладает рядом преимуществ, делающих ее привлекательным выбором для разработчиков аудиотехники:

1. Высокая выходная мощность при компактных размерах
2. Низкий уровень искажений
3. Широкий диапазон напряжений питания
4. Простая схема включения
5. Наличие встроенной защиты от перегрева и короткого замыкания
6. Доступная цена

Эти факторы позволяют создавать на базе LA4445 недорогие, но качественные усилители для различных применений.

Области применения усилителей на LA4445

Благодаря своим характеристикам, LA4445 находит применение в различных областях:

• Портативные колонки и аудиосистемы
• Автомобильные аудиосистемы
• Компьютерные колонки
• Небольшие музыкальные центры
• Усилители для наушников
• Бюджетная Hi-Fi техника

Широкий спектр применений делает LA4445 универсальным решением для многих задач по усилению звука.

Рекомендации по монтажу LA4445

При использовании LA4445 в своих проектах следует учитывать несколько важных моментов:

1. Микросхема требует установки на радиатор для эффективного отвода тепла
2. Рекомендуется использовать печатную плату с качественной разводкой цепей питания и земли
3. Входные и выходные цепи следует разделять для минимизации наводок
4. Важно обеспечить стабильное напряжение питания с низким уровнем пульсаций
5. При работе на низкоомную нагрузку (4 Ом) особое внимание нужно уделить теплоотводу

Соблюдение этих рекомендаций позволит добиться максимального качества звучания и надежности усилителя на LA4445.

Сравнение LA4445 с аналогичными микросхемами

Для оценки преимуществ LA4445 полезно сравнить ее с другими популярными микросхемами усилителей мощности звука:

Параметр	LA4445	TDA2822	LM4862
Выходная мощность	2 x 5.5 Вт	2 x 1 Вт	2 x 1.5 Вт
Напряжение питания	10-16 В	1.8-15 В	2.7-5.5 В
КНИ	0.15%	0.2%	0.1%
Корпус	12-SIP	8-DIP	8-SOIC

Как видно из сравнения, LA4445 обеспечивает наибольшую выходную мощность при сопоставимом уровне искажений, что делает ее оптимальным выбором для более мощных аудиосистем.

Типичные проблемы и их решения при работе с LA4445

При использовании LA4445 разработчики могут столкнуться с некоторыми проблемами. Рассмотрим наиболее распространенные из них и способы их решения:

Перегрев микросхемы

Причины:

• Недостаточный теплоотвод
• Работа на низкоомную нагрузку
• Высокое напряжение питания

Решение:

• Установка более эффективного радиатора
• Использование вентилятора для принудительного охлаждения
• Снижение напряжения питания (если возможно)

Искажения звука

Причины:

• Перегрузка по входу
• Нестабильное питание
• Неоптимальная схема включения

Решение:

• Установка входного делителя напряжения
• Улучшение фильтрации питания
• Оптимизация номиналов элементов обвязки согласно рекомендациям производителя

Самовозбуждение усилителя

Причины:

• Неправильная разводка печатной платы
• Длинные соединительные провода
• Отсутствие развязывающих конденсаторов

Решение:

• Оптимизация топологии печатной платы
• Использование экранированных кабелей для входного сигнала
• Установка дополнительных развязывающих конденсаторов в цепях питания

Внимательное отношение к этим аспектам позволит избежать большинства проблем при работе с LA4445 и добиться максимального качества звучания усилителя.

Альтернативные применения LA4445

Хотя LA4445 в первую очередь предназначена для усиления звука, ее характеристики позволяют использовать эту микросхему и в других областях:

Генератор синусоидальных колебаний

LA4445 можно применить для создания простого генератора синусоидальных колебаний звуковой частоты. Для этого необходимо организовать положительную обратную связь с выхода усилителя на его вход через частотно-избирательную RC-цепь.

Усилитель для датчиков

Благодаря широкой полосе пропускания, LA4445 может использоваться для усиления сигналов с различных датчиков, например, пьезоэлектрических или индуктивных. Это позволяет применять микросхему в измерительной технике и системах сбора данных.

Драйвер двигателей постоянного тока

При работе в ключевом режиме LA4445 способна управлять небольшими двигателями постоянного тока. Это может быть полезно в робототехнике или при создании простых систем автоматики.

Модулятор для передачи данных

LA4445 можно использовать в качестве модулятора для передачи цифровых данных по аналоговым каналам связи, например, в системах телеметрии или дистанционного управления.

Эти альтернативные применения демонстрируют универсальность LA4445 и позволяют использовать ее потенциал в самых разных областях электроники.

Простые УНЧ на микросхемах TDA1514, LM2896, LA4445 (40W, 2W, 5W)

Принципиальные схемы трех простых самодельных усилителей НЧ на микросхемах TDA1514, LM2896 и LA4445 с разной выходной мощностью. Усилители мощности ЗЧ на основе интегральных микросхем очень популярны, потому что позволяют с минимальными трудозатратами сделать достаточнокачественный УМЗЧ.

УНЧ 40W на микросхеме TDA1514

На рисунке 1 показана схема УНЧ мощностью 40W, на микросхеме TDA1514. Усилитель питается двухполярным напряжением от ±10 до ±30V. При напряжении питания ±25V и сопротивлении акустической системы 8 Ом он развивает максимальную мощность 40W. На нагрузке сопротивлением 4 Ом мощность увеличивается до 50W.

Рис. 1. Принципиальная схема УМЗЧ на микросхеме TDA1514 — 40 Ватт.

Диапазон рабочих частот 20-25000 Hz при неравномерности 3 dB.Монтаж выполнен на печатной плате. Микросхему нужно установить на радиатор и обеспечить эффективный теплоотвод.

Рис. 2. Печатная плата для схемы УМЗЧ на микросхеме TDA1514.

УНЧ 2×2,5 Ватт на микросхеме LM2896

На рисунке 3 показана схема стереоусилителя, который может работать от сигнала звуковой карты персонального компьютера, сигнала с выхода МП-3 плеера, либо в качестве ремонтного блока при ремонте портативной или малогабаритной аудиоаппаратуры.

Усилитель выполнен на ИМС LM2896. Микросхема интересна тем, что напряжение питания может быть от 3 до 15V при этом меняется только выходная мощность.

Рис. 3. Принципиальная схема УНЧ на микросхеме LM2896 — 2×2,5 Ватт.

При питании от источника 12V на нагрузке 8 Ом выходная мощность 2×2,5W. При напряжении питания 9W — 2×1,8W. КНИ на частоте 1 kHz при входной мощности 1 W не более 0,14%. Ток покоя не более 40 мА.

Монтаж выполнен на печатной плате. На рисунке показана разводка платы в натуральную величину, а схема расположения деталей дана с уменьшением. Микросхема должна быть установлена на радиатор, обеспечивающий надежный теплоотвод.

Рис. 4. Печатная плата для схемы УНЧ на микросхеме LM2896.

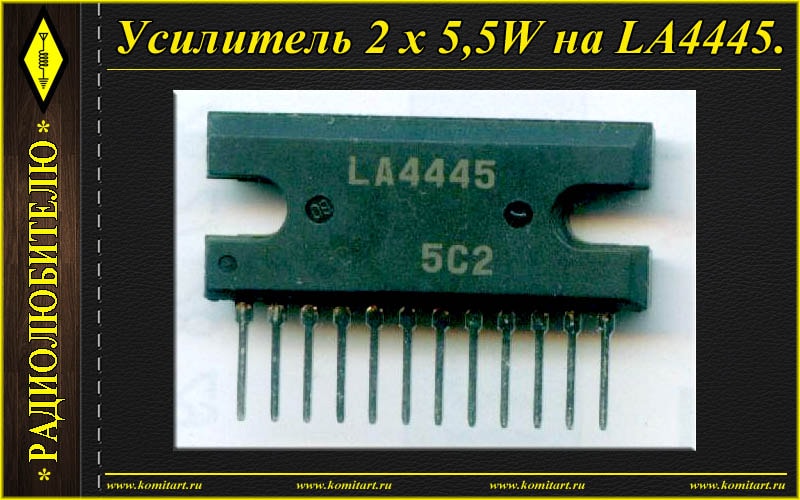

УНЧ 2×5,5 Ватт на микросхеме LA4445

На рисунке 5 показана схема стереоусилителя, который может работать от сигнала звуковой карты персонального компьютера, сигнала с выхода МП-3 плеера, либо в качестве ремонтного блока при ремонте аудиоаппаратуры.

Усилитель выполнен на микросхеме LA4445. Напряжение питания может быть от 10 до 16V. При напряжении питания 12V выходная мощность, на акустических системах по 4 Ом составляет 2×5,5W. КНИ на частоте 1 kHz при выходной мощности 2х1W составляет 0,15%. Ток покоя 75 мА.

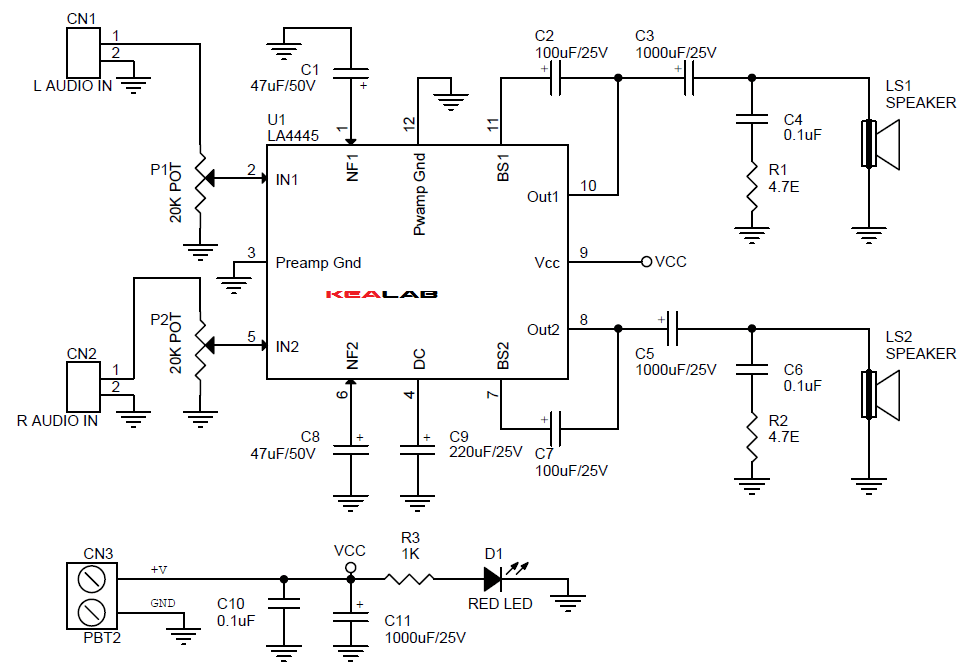

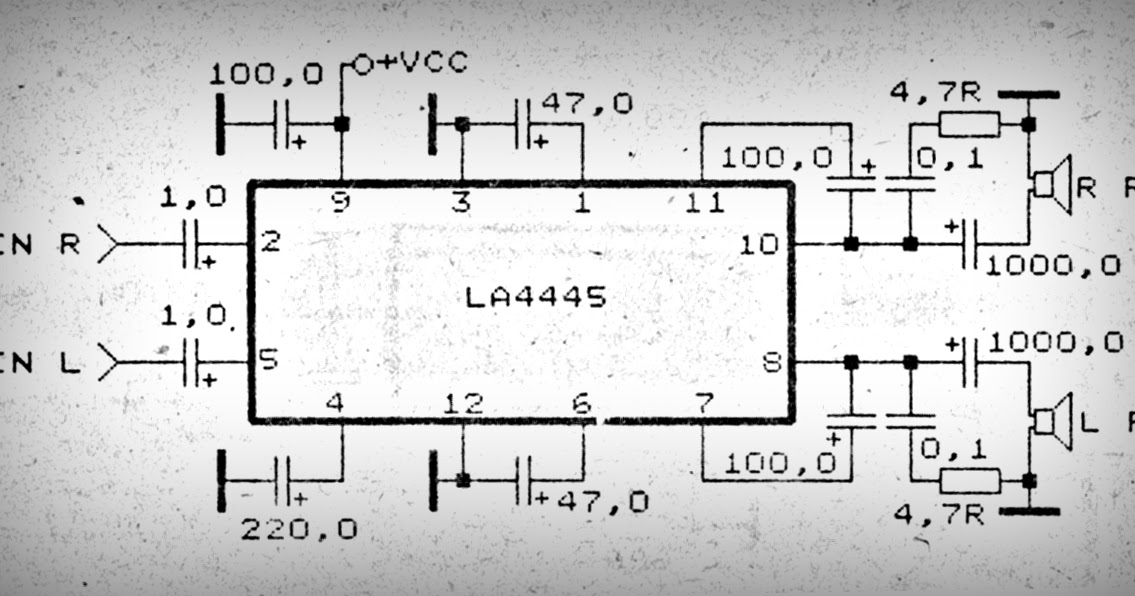

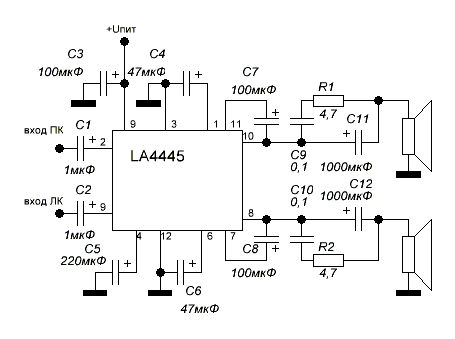

Рис. 5. Принципиальная схема УНЧ на микросхеме LA4445 — 2×5,5 Ватт.

Монтаж выполнен на печатной плате. На рисунке показана разводка платы и расположение деталей в натуральную величину.

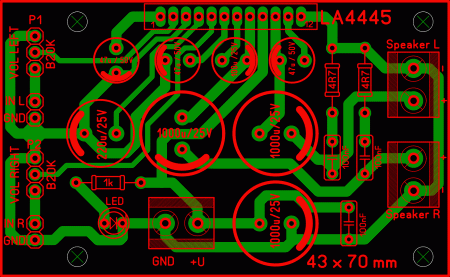

Рис. 6. Печатная плата для схемы УНЧ на микросхеме LA4445.

Микросхема должна быть установлена на радиатор, обеспечивающий эффективный теплоотвод.

Попцов Г. РК-2015-10.
