Лабораторный блок питания своими руками: пошаговая инструкция по сборке

alexxlabРазное
Как собрать лабораторный блок питания в домашних условиях. Какие компоненты понадобятся для сборки. Как правильно собрать и настроить лабораторный БП. Какие меры безопасности нужно соблюдать при работе с самодельным блоком питания.

Содержание

Что такое лабораторный блок питания и зачем он нужен

Лабораторный блок питания (ЛБП) — это устройство, позволяющее получить регулируемое постоянное напряжение и ток для питания различных электронных устройств и проведения экспериментов. В отличие от обычных блоков питания, ЛБП имеет возможность плавной регулировки выходных параметров в широком диапазоне.

Основные преимущества лабораторного блока питания:

  • Регулировка напряжения и тока в широких пределах
  • Стабилизация выходных параметров
  • Защита от короткого замыкания и перегрузки
  • Индикация текущих значений напряжения и тока
  • Возможность работы в режиме стабилизации напряжения или тока

Лабораторный БП необходим для:

  • Питания и тестирования электронных устройств
  • Проведения экспериментов в области электроники
  • Зарядки аккумуляторов
  • Питания светодиодов, моторов и других компонентов

Необходимые компоненты для сборки лабораторного блока питания

Для сборки простого лабораторного БП понадобятся следующие основные компоненты:


  1. Трансформатор с двумя вторичными обмотками
  2. Диодный мост для выпрямления переменного тока
  3. Сглаживающие конденсаторы большой емкости
  4. Стабилизатор напряжения (например, LM317)
  5. Регулировочные потенциометры
  6. Приборы индикации (вольтметр и амперметр)
  7. Радиатор для охлаждения
  8. Корпус, провода, клеммы, выключатель

Дополнительно могут понадобиться:

  • Защитные диоды
  • Предохранители
  • Индикаторные светодиоды
  • Вентилятор для охлаждения

Пошаговая инструкция по сборке лабораторного блока питания

1. Подготовка компонентов

Перед началом сборки необходимо подготовить все компоненты:

  • Проверить исправность трансформатора и измерить напряжение на вторичных обмотках
  • Подобрать подходящий по мощности диодный мост
  • Рассчитать и подобрать емкость сглаживающих конденсаторов
  • Выбрать подходящий стабилизатор напряжения

2. Сборка силовой части

Начинаем сборку с силовой части блока питания:

  1. Подключаем первичную обмотку трансформатора к сетевому кабелю через предохранитель и выключатель
  2. Соединяем вторичные обмотки с входами диодного моста
  3. Подключаем сглаживающие конденсаторы к выходу диодного моста

3. Монтаж стабилизатора напряжения

Устанавливаем стабилизатор напряжения:


  1. Крепим стабилизатор на радиатор через теплопроводящую пасту
  2. Подключаем вход стабилизатора к выходу силовой части
  3. Соединяем выход стабилизатора с выходными клеммами через токоизмерительный шунт

4. Установка органов управления и индикации

Монтируем компоненты для управления и контроля параметров:

  • Устанавливаем потенциометры для регулировки напряжения и тока
  • Подключаем цифровые вольтметр и амперметр
  • Монтируем индикаторные светодиоды

5. Настройка и калибровка

После сборки необходимо настроить и откалибровать блок питания:

  1. Проверяем работу всех узлов
  2. Настраиваем пределы регулировки напряжения и тока
  3. Калибруем показания вольтметра и амперметра
  4. Проверяем работу защиты от перегрузки и КЗ

Меры безопасности при работе с самодельным блоком питания

При самостоятельном изготовлении и использовании лабораторного блока питания необходимо соблюдать следующие меры безопасности:

  • Использовать качественные компоненты с соответствующими характеристиками
  • Обеспечить надежную изоляцию всех токоведущих частей
  • Установить предохранители в первичной и вторичной цепях
  • Использовать надежное заземление корпуса
  • Не превышать максимально допустимые параметры компонентов
  • Обеспечить хорошее охлаждение силовых элементов
  • Регулярно проверять исправность всех узлов блока питания

Возможные проблемы и их устранение

При сборке и использовании самодельного ЛБП могут возникнуть следующие проблемы:


Нестабильное выходное напряжение

Причины и решения:

  • Недостаточная емкость сглаживающих конденсаторов — увеличить емкость
  • Неисправность стабилизатора — заменить стабилизатор
  • Плохой контакт в цепи обратной связи — проверить и зачистить контакты

Сильный нагрев компонентов

Что делать при перегреве:

  • Установить более мощный радиатор
  • Добавить принудительное охлаждение вентилятором
  • Проверить правильность выбора компонентов по мощности

Срабатывание защиты от КЗ

Возможные причины ложного срабатывания защиты:

  • Неправильная настройка порога срабатывания
  • Неисправность в цепи измерения тока
  • Помехи в цепях управления

Улучшение характеристик самодельного блока питания

Для повышения функциональности и удобства использования самодельного ЛБП можно внести следующие улучшения:

  • Добавить режим стабилизации тока
  • Установить цифровой контроллер для точной настройки параметров
  • Реализовать функцию программирования выходных параметров
  • Добавить USB-интерфейс для управления с компьютера
  • Установить дополнительные выходные каналы
  • Реализовать функцию записи и воспроизведения профилей настроек

Эти улучшения позволят превратить простой самодельный блок питания в многофункциональный лабораторный прибор, не уступающий по возможностям промышленным аналогам.

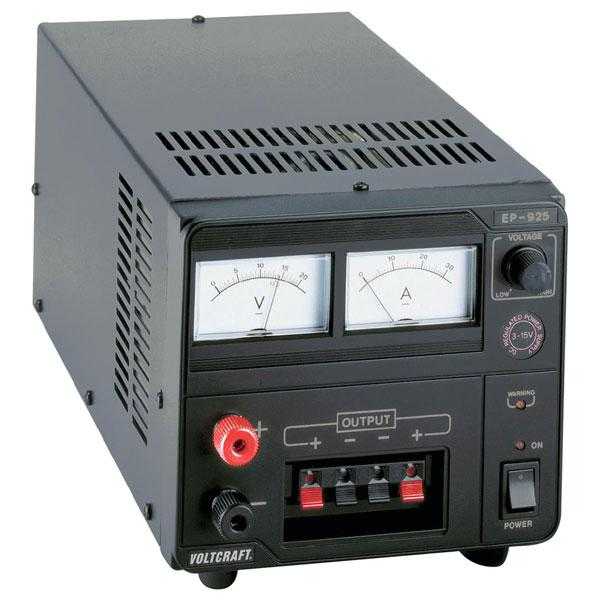

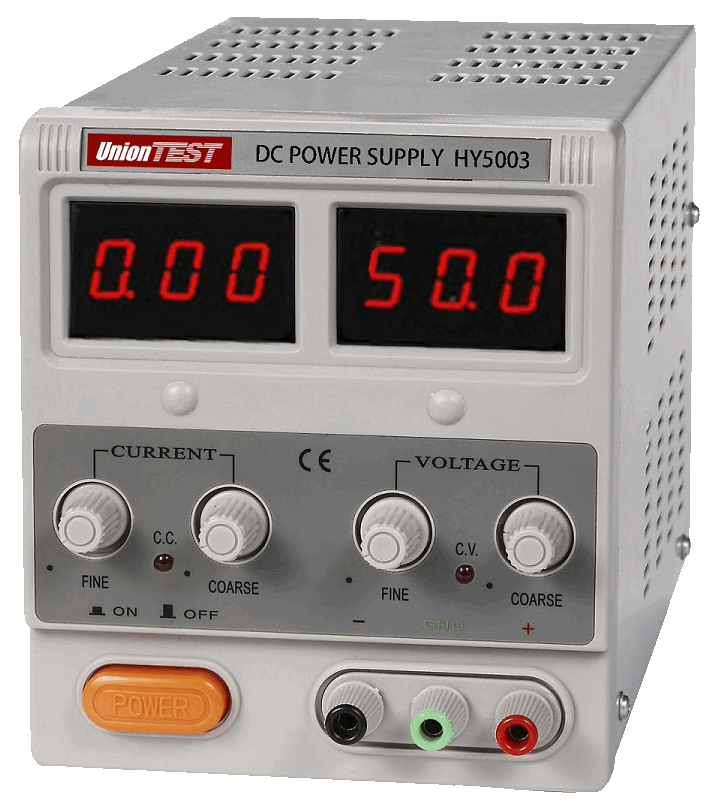

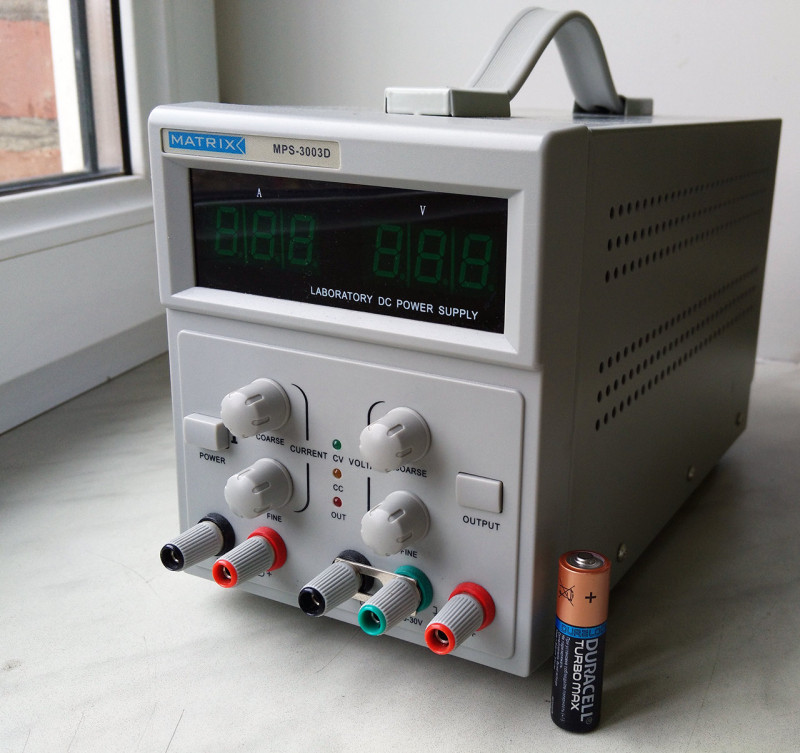

Сравнение самодельного и промышленного лабораторного блока питания

Рассмотрим основные отличия самодельного ЛБП от заводского:

Преимущества самодельного блока питания:

  • Низкая стоимость
  • Возможность точной настройки под свои задачи
  • Понимание принципов работы устройства
  • Возможность модернизации и улучшения

Недостатки по сравнению с промышленными образцами:

  • Меньшая надежность
  • Отсутствие гарантии и сертификации
  • Обычно более низкая точность параметров
  • Ограниченный функционал

Выбор между самодельным и покупным ЛБП зависит от конкретных задач, бюджета и уровня технических навыков пользователя. Для простых экспериментов вполне подойдет самодельный блок питания, а для серьезных лабораторных исследований лучше использовать профессиональное оборудование.
