Лабораторный трансформатор. Лабораторные трансформаторы: виды, особенности и применение

Что такое лабораторный трансформатор. Какие бывают виды лабораторных трансформаторов. Для чего используются лабораторные трансформаторы. Как выбрать лабораторный трансформатор. На что обратить внимание при покупке.

Что такое лабораторный трансформатор и его основные функции

Лабораторный трансформатор представляет собой специальное электротехническое устройство, предназначенное для регулирования напряжения в различных лабораторных и исследовательских целях. Его главная функция — преобразование переменного напряжения одного уровня в переменное напряжение другого уровня без изменения частоты.

Основные функции лабораторного трансформатора включают:

• Плавное регулирование выходного напряжения в широком диапазоне
• Гальваническая развязка цепей
• Защита оборудования от перегрузок и коротких замыканий
• Формирование нестандартных уровней напряжения
• Проведение испытаний и тестирования электрооборудования

Виды лабораторных трансформаторов и их особенности

Существует несколько основных видов лабораторных трансформаторов:

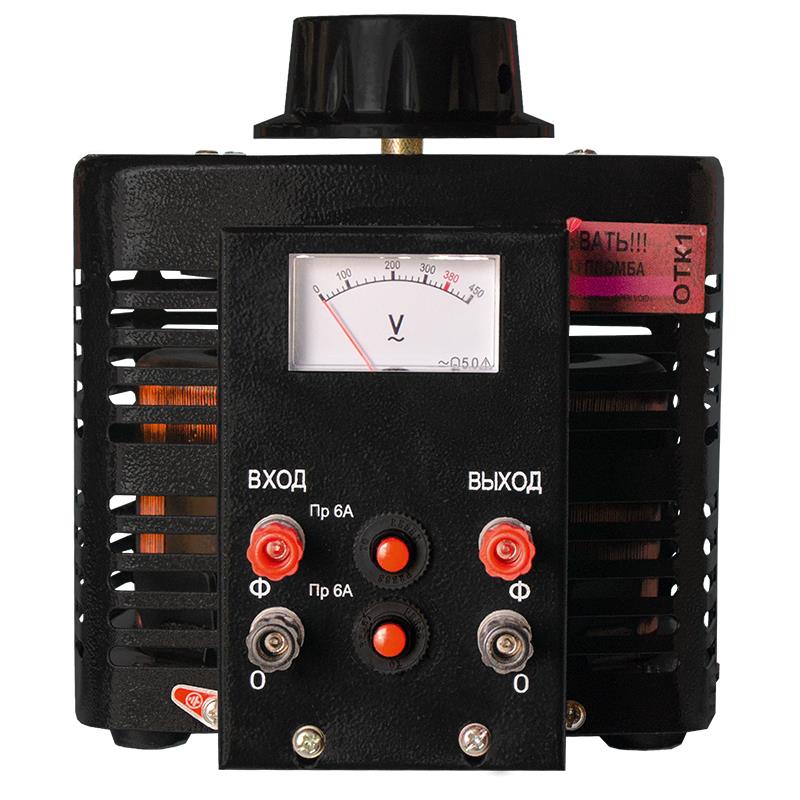

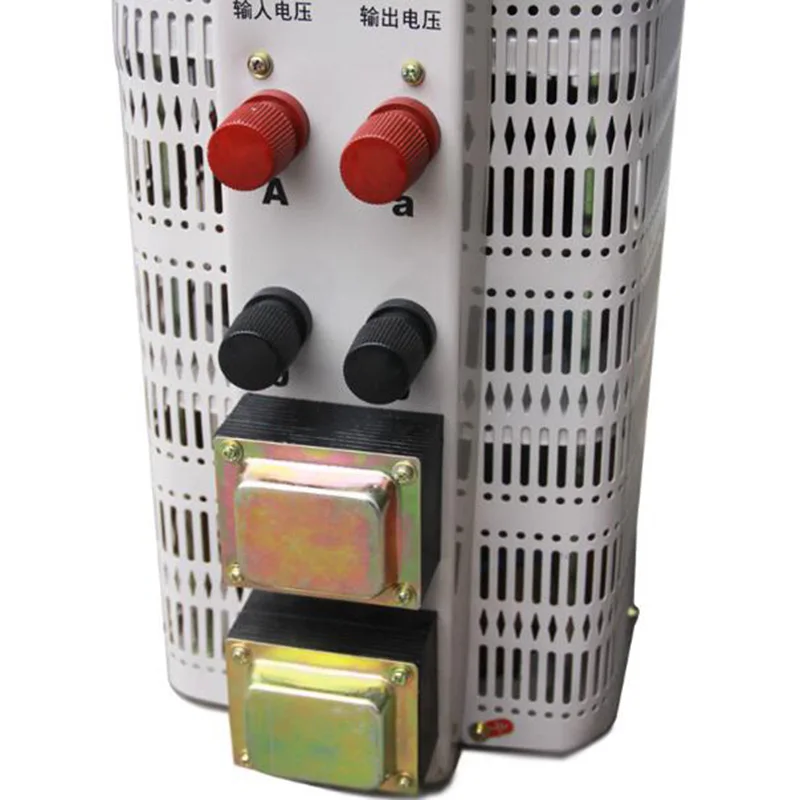

1. Автотрансформаторы (ЛАТР)

Автотрансформаторы или ЛАТРы являются наиболее распространенным типом. Их особенности:

• Плавная регулировка выходного напряжения от 0 до 250 В
• Компактные размеры
• Высокий КПД (до 98%)
• Отсутствие гальванической развязки

2. Разделительные трансформаторы

Разделительные трансформаторы обеспечивают гальваническую изоляцию цепей. Их ключевые характеристики:

• Полная гальваническая развязка первичной и вторичной обмоток
• Повышенная электробезопасность
• Подавление помех и наводок
• Возможность формирования нестандартных напряжений

Области применения лабораторных трансформаторов

Лабораторные трансформаторы широко используются в различных сферах:

• Научно-исследовательские лаборатории
• Образовательные учреждения
• Сервисные центры по ремонту электроники
• Производственные предприятия
• Испытательные центры и лаборатории

Основные задачи, решаемые с помощью лабораторных трансформаторов:

• Тестирование и настройка электронных устройств
• Проведение экспериментов с различными уровнями напряжения
• Имитация нестандартных режимов работы оборудования
• Защита чувствительной аппаратуры от сетевых помех
• Обеспечение электробезопасности при работе с электроустановками

Критерии выбора лабораторного трансформатора

При выборе лабораторного трансформатора следует учитывать несколько ключевых параметров:

1. Мощность

Мощность трансформатора должна соответствовать мощности подключаемой нагрузки с запасом 20-30%. Для большинства лабораторных задач достаточно мощности 0.5-2 кВА.

2. Диапазон регулировки напряжения

Желательно выбирать модели с широким диапазоном регулировки, например 0-250 В. Это позволит решать более широкий круг задач.

3. Точность регулировки

Для прецизионных измерений важна высокая точность установки напряжения, обычно не хуже 0.5-1%.

4. Наличие защиты

Рекомендуется выбирать модели со встроенной защитой от перегрузки и короткого замыкания.

5. Конструктивное исполнение

Для стационарного использования подойдут настольные модели, для мобильного применения — переносные варианты.

Особенности эксплуатации лабораторных трансформаторов

При работе с лабораторными трансформаторами важно соблюдать ряд правил:

• Не превышать максимально допустимую мощность нагрузки
• Обеспечивать хорошую вентиляцию устройства
• Избегать попадания влаги и посторонних предметов внутрь корпуса
• Проводить периодическое техническое обслуживание
• Соблюдать правила электробезопасности при работе с высоким напряжением

Перспективы развития лабораторных трансформаторов

Основные тенденции в развитии лабораторных трансформаторов включают:

• Повышение точности регулировки напряжения
• Расширение функциональных возможностей
• Внедрение цифровых систем управления и контроля
• Улучшение массогабаритных показателей
• Повышение энергоэффективности

Ожидается, что в ближайшем будущем появятся «умные» лабораторные трансформаторы с возможностью удаленного управления и интеграции в автоматизированные измерительные комплексы.

Заключение

Лабораторные трансформаторы являются незаменимым инструментом для проведения исследований, испытаний и экспериментов в области электротехники и электроники. Правильный выбор и грамотная эксплуатация лабораторного трансформатора позволяют решать широкий спектр задач в научной и производственной сферах.

Лабораторный трансформатор (латр)

Трансформатор

Категории

17 11 2021, 00:00

Оглавление

1. Конструкционные особенности и принцип работы лабораторного трансформатора (латр)
2. Особенности лабораторного трансформатора (латр)
3. Сферы применения лабораторных трансформаторов (латр)
4. Купить лабораторный трансформатор (латр) на выгодных условиях



Лабораторный трансформатор (латр) представляет собой специальный трансформатор регулировочного типа.

Данная конструкция необходима для осуществления регулирования напряжения без необходимости разрыва цепи в разного рода устройствах. Данное оборудование способно обеспечивать подачу напряжения, которое является нестандартным, если учитывать параметры самого оборудования. ЛАТР демонстрирует высокие показатели эффективности при получении напряжения, как в однофазной, так и в трехфазной сети. Наиболее часто оборудование данного типа используется в частных и коммерческих лабораториях, как медицинских, так и промышленных, сервисных центрах и в специализированных исследовательских пунктах.



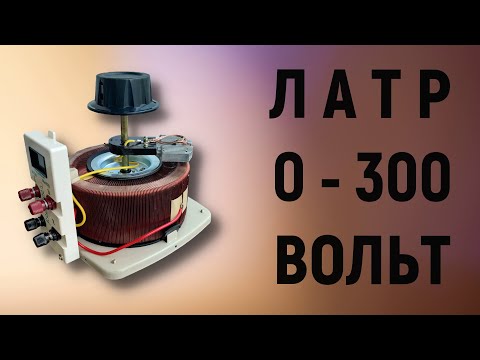

Данное оборудование является необходимым для осуществления регулировки напряжения. В своей основе данная аппаратура имеет тороидальный автотрансформатор, которые не имеет гальванической развязки между обмотками вторичного и первичного типа. Представленная аппаратура работает по принципу регулировки напряжения на основе автотрансформатора, который используется в сервоприводных стабилизаторах.

Такие трансформаторы, как ЛАТР, производят регулирование в ручном режиме. Несмотря на то, что аппаратура данного типа отличается достаточно устаревшей конструкцией, они пользуются большим спросом и популярностью на современном рынке электротехнического оборудования. это связано с тем, что представленное оборудование отличается приемлемой стоимостью, простой конструкцией, с эксплуатацией которой не возникает никаких сложностей, и высокому уровню надежности и долговечности. Данное оборудование при проведении своевременного технического обслуживания и обеспечении условий, которые необходимы для отличной функциональности и работоспособности аппаратуры, способны прослужить верой и правдой пару десятков лет. Благодаря этому вы не только сможете сэкономить свои денежные средства, так как не нужно будет регулярно приобретать новое оборудование, но и получите надежное устройство, которое на высоком качественном уровне способно справляться со своими функциональными обязанностями

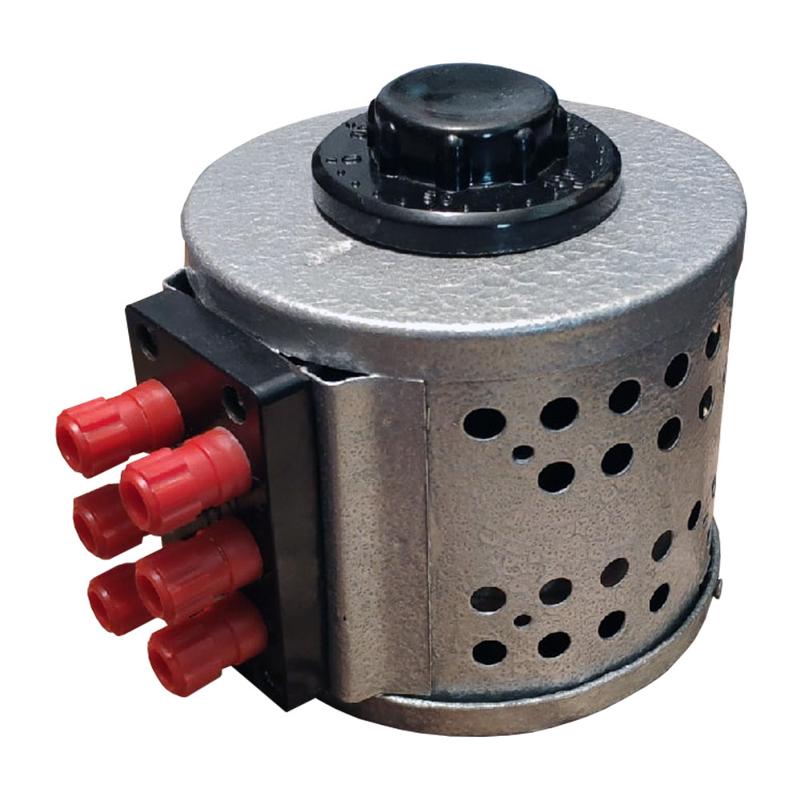

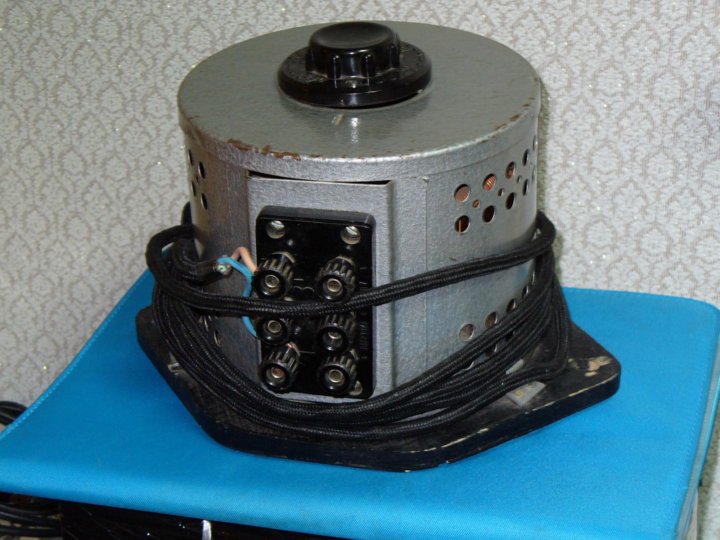

Представленное оборудование находится в корпусе, который произведен из прочного металла. В стенках данного корпуса имеются небольшие отверстия для осуществления вентиляции, и поддержания наиболее оптимального температурного режима. ЛАТРы представляют собой достаточно простые модели трансформаторов. Поэтому при выборе модели, которая будет в полной мере соответствовать вашим требованиям ожиданиям, необходимо ознакомиться всего с несколькими характеристиками, которые играют важную роль. В первую очередь следует обратить свое внимание на количество фаз, так как лабораторный трансформатор латр представлен трехфазный и однофазный. Первые способны на выходе давать напряжение, которое составляет от 0 до 430 В, а второе от 0 до 250 В. Также немаловажным критерием, на котором следует акцентировать свое внимание при выборе, является показатель выходной мощности. На рынке представлено оборудование, мощность которого составляет до 45 кВа.

По этой причине выбор следует делать исходя из предназначения оборудования и целей его использования. Важно учитывать, что указание номинальной мощности осуществляется для сетевого напряжения тогда, как коэффициент трансформации является равным единице. Если данный показатель является более низким, снижение выходной мощности осуществляется пропорционально. Поэтому важно данный факт обязательно учитывать, и отдавать предпочтение моделям с небольшим запасом мощности.

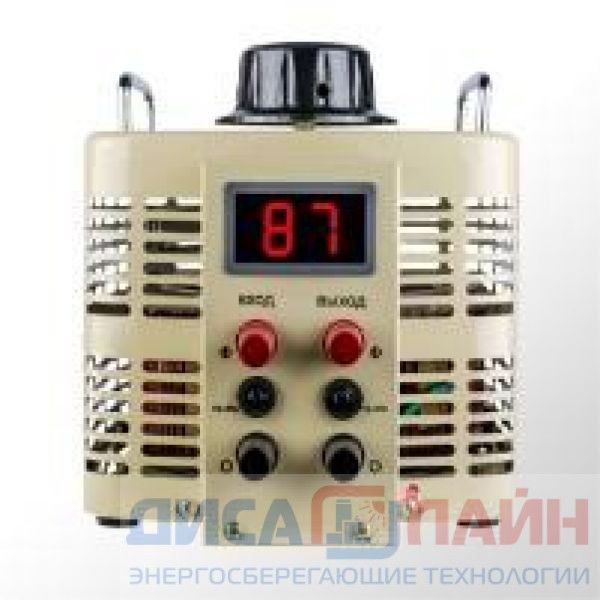

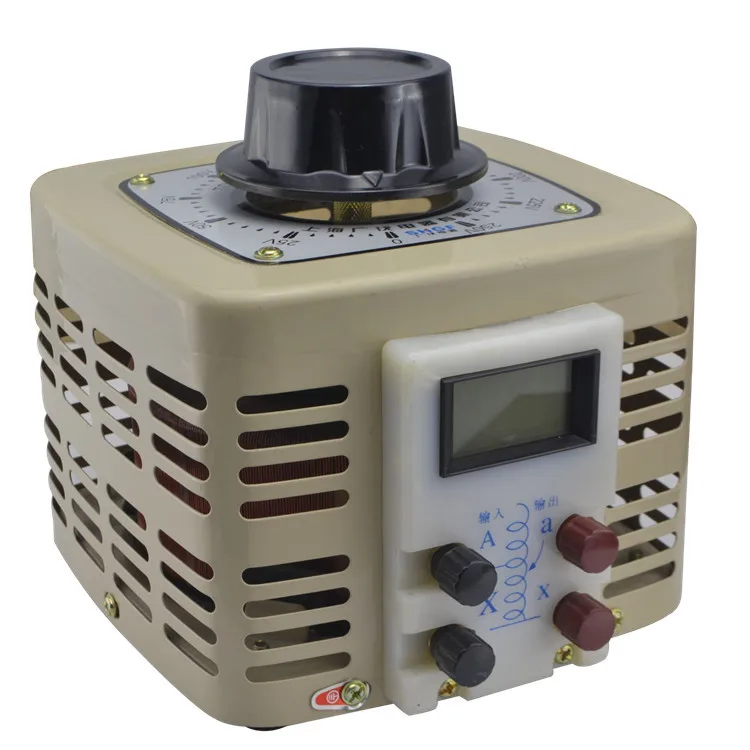

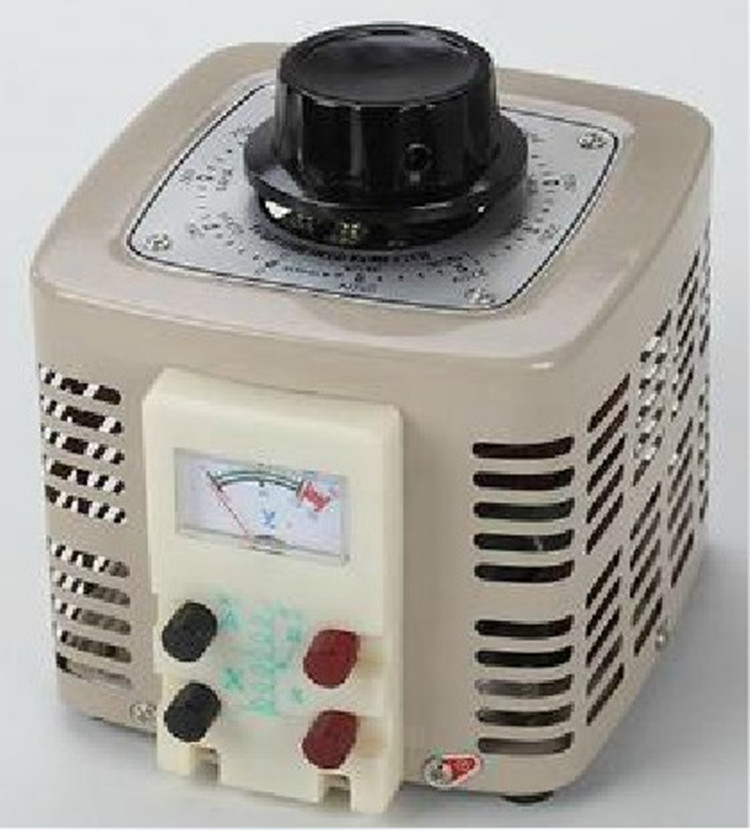

Во внимание следует принять, что данное оборудование чаще всего оснащено вольтметром аналогового или цифрового типа. Данная аппаратура необходима для отображения выходного напряжения. Но также имеются некоторые модели, ограничение которых осуществляется только специальной шкалой, которая находится возле рукояти регулировки. Одним важным условием является то, что ни в коем случае покупка трансформатора не может заменить приобретение стабилизатора, так как изменение входного напряжения является причиной изменений показателей напряжения на выходе.

Представленное оборудование широко используется в разных видах деятельности, таких как:

• Сфера образования. Данная аппаратура применяется во всех лабораториях технических учебных заведений. Благодаря ему имеется возможность продемонстрировать студентам особенности работы стабилизаторов напряжения и различного другого оборудования.
• В сервисных центрах, где производятся диагностика и ремонтные работы электрического оборудования, так как во время выполнения вышеуказанных задач достаточно часто необходимо подать напряжение, которое имеет определенные отличия от того, подача которого осуществляется из централизованной сети.
• Для работы нестандартного электрического оборудования. Достаточно часто бывают случаи, когда приборы способны выполнять свое прямое предназначение от электрических сетей, которые относятся к другому стандарту.
• Для профессиональной деятельности. Многие предприятия используют в процессе выполнения своих задач именно лабораторный трансформатор (латр) , который не редко бывает главным компонентом.

Приобретение оборудования данного типа является важным шагом. По этой причине к выбору продавца следует подходить максимально ответственно. Следует принять во внимание то, что на сегодняшний день на рынке электротехнического оборудования имеется достаточное количество образцов, которые имеют довольно сомнительное производство. От аппаратуры такого качества точно не следует ожидать отменной работоспособности на протяжении многих лет без наличия сбоев в выполнении функций. Также, что немаловажно, такая аппаратура представляет собой источник опасности для обслуживающего технику персонала. По этой причине важно обращаться исключительно к проверенным продавцам, которые отличаются наличием хорошей репутации на рынке и завоевали доверие своих клиентов.

При приобретении лабораторного трансформатора (латр) покупатель получает в комплектации гарантийный талон, предоставленный заводом-изготовителем. Благодаря этому пользователь имеет право на обращение в случае необходимости специализированный сервисный центр для того, чтоб проводить обслуживание или ремонтные работы. В комплектации также имеется полный пакет документации, которая в полной мере соответствует действующим нормативам. Вся представленная аппаратура соответствует также стандартам ГОСТ, поэтому способна обеспечить бесперебойную работу на протяжении длительного периода времени. Поэтому у нас вы можете без каких-либо опасений приобретать аппаратуру щиткового типа. На оборудование, которое вы видите в нашем каталоге, установлены абсолютно умеренные и аргументированные цены. У нас нет никаких непредвиденных наценок и подводных камней.

Если у вас в процессе выпора появились дополнительные вопросы, вы можете смело обращаться к нашим консультантам. Для этого вам достаточно позвонить по номеру горячей линии, который представлен на официальном сайте нашей компании. Менеджеры свяжутся с вами в максимально короткие сроки, поэтому у вас не будет надобности длительное время находиться в ожидании ответа. Так как наши сотрудники являются компетентными специалистами, вы имеете возможность рассчитывать на подробную консультацию, которая окажется для вас полезной. Также детальные характеристики оборудования имеются возле каждой позиции, которая представлена на нашем сайте. Поэтому вам не придется приобретать кота в мешке, ведь вы будете знать все, до мельчайших деталей. Благодаря широкому ассортиментному ряду электро-щиткового оборудования в каталоге нашего интернет-магазина вы точно сможете найти именно ту аппаратуру, которая будет в полном объеме соответствовать вашим требованиям и ожиданиям. Доставка производится в максимально короткое время с полным учетом к основным требованиям к транспортировке оборудования данного типа.

Трансформатор

Оцените статью:

(0.0)

ТТИ-100 трансформатор тока измерительный лабораторный

Измерительный лабораторный трансформатор тока ТТИ-100 предназначен для использования в цепях переменного тока промышленной частоты 50 Гц и номинальным напряжением 0,66 кВ при электрических измерениях и поверке трансформаторов тока с первичными номинальными токами от 2 кА до 15 кА по ГОСТ 8. 217 в качестве рабочего эталона 1-ого разряда по ГОСТ 8.550.

Лабораторный измерительный трансформатор тока ТТИ-100 собран в прямоугольном металлическом корпусе. На передней части прибора расположены клеммы для подключения вторичной обмотки. В центральной части трансформатора расположено отверстие, предназначенное для размещения временной первичной обмотки.

Категория: Трансформаторы тока

• Описание
• Отзывы (0)

Описание

Характеристики трансформатора тока ТТИ-100

Параметры	Значения
Номинальное напряжение, кВ	0,66
Диапазон первичного тока, кА	0,02-18
Номинальный коэффициент трансформации	100
Предел допускаемой относительной токовой погрешности, %	0,01
Предел допускаемой абсолютной угловой погрешности, срад (минут)	0,03 (1)
Сопротивление вторичной нагрузки при cos ф = 1 и вторичном токе: (0,2 ÷ 50) А, мОм, не более (50 ÷ 180) А, мОм, не более	35 10
Номинальная частота, Гц	50
Габаритные размеры, мм, не более	100x300x270
Масса, кг, не более	10
Условия эксплуатации
Температура окружающего воздуха	10…35°С
Относительная влажность воздуха	30…80%
Эксплуатационные характеристики
Наработка на отказ в рабочих условиях применения	не менее 50000 час.

Стандартный комплект поставки

Наименование	Обозначение
Трансформатор тока измерительный лабораторный ТТИ-100	ТМЕ 006.4.728.000
Кабель	ТМЕ 006.6.701.00
Руководство по эксплуатации	ТМЕ 006.4.728.000 РЭ
Формуляр	ТМЕ 006.4.728.000 ФО
Методика поверки	МП 46-262-2005
Упаковка	ТМЕ 006.6.883.000

Только зарегистрированные клиенты, купившие данный товар, могут публиковать отзывы.

Испытательная лаборатория трансформаторных материалов | Услуги трансформаторов

Демонстрируемая компетентность

Аккредитация независимой испытательной лаборатории в соответствии с ISO 17025 (Сертификат)

• DKE 182 – жидкости и газы для электротехнических применений
• DKE 181 – Твердые электроизоляционные материалы
• ДКЭ 171 – магнитные сплавы и стали
• Cigre D1 – материалы и новейшие методы испытаний
• Различные рабочие группы Cigré по вопросам анализа растворенных газов, коррозионной серы, изоляционных жидкостей и новых маркеров старения
• Рабочие группы IEC TC 10 – жидкости для электротехнических применений

Наши услуги включают анализ изоляционного масла и испытание материалов . Процедуры диагностических испытаний различаются между анализом старения или определением состояния масел/изоляционных материалов и новыми оценками состояния масел/изоляционных материалов.





Срок службы трансформатора во многом зависит от старения твердых и жидких органических изоляционных материалов. В нормальных условиях эксплуатации, ниже максимально допустимой нагрузки и при регулярном техническом обслуживании и уходе срок службы трансформатора может быть увеличен до более чем 30 лет.



Тем не менее, в течение срока службы трансформатора могут возникать нештатные ситуации, например, переходные перенапряжения, перегрев в аварийном режиме, динамические нагрузки и сбои в охлаждении. Эти процессы приводят к ускоренному старению материалов трансформатора.



Будь то новое строительство, эксплуатация, модернизация или ремонт, всегда важно надежно распознать разрушение материала и устранить его. Для этой цели необходимы обширные знания материалов, а также специальный точный анализ. Чтобы избежать дорогостоящих поломок, свести к минимуму время простоя и продлить срок службы трансформатора, необходимы регулярный анализ тенденций и целенаправленное техническое обслуживание.





Сочетание влаги в масле и целлюлозе является индикатором старения. Важнейшим методом диагностики процесса старения в результате диэлектрического, термического, динамического и химического старения масляной и бумажно-масляной изоляции является анализ растворенных газов (АРГ). Лаборатория испытаний материалов Siemens Energy для трансформаторов предлагает комплексные услуги, от сбора образцов до анализа и оценки.

Отбор проб масла

Устройство для отбора проб, разработанное в сотрудничестве с клиентами, обладает следующими преимуществами:

• всегда готово к использованию и содержит все необходимое оборудование – от резьбовых адаптеров до многоцелевых клещей
• компактный и штабелируемый, все соединения имеют самозакрывающиеся муфты
• гарантирует простой, безопасный и воспроизводимый сбор проб

В течение, как правило, десятилетнего срока службы трансформатора материалы также подвергаются значительным процессам старения. Благодаря нашим испытаниям мы можем определить состояние материалов и предложить нашим клиентам возможность заблаговременно планировать любые необходимые меры по техническому обслуживанию.



Проводятся анализы твердых изоляционных материалов, проводящих металлических материалов (зернистая электротехническая сталь и медные материалы), а также материалов покрытий и уплотнительных материалов.

В процессе естественного старения масла и изолирующих деталей, особенно при тепловых или электрических отказах, образуются крекинг-газы, которые растворяются в масле. Скорость разложения и тип газов изменяются при неисправной работе, что может быть результатом тепловых перегрузок и/или электрических неисправностей. Основываясь на количестве или типе аварийных газов, скорости увеличения количества газа и пропорциях между газами, можно сделать вывод о типе неисправности.

Частичные разряды с меньшей энергией в основном приводят к образованию водорода и метана, а также небольшого количества этана. Термический перегрев приводит к пиролизу углеводородов. При температурах от 300 до 700°C преобладают этилен и пропилен в сопровождении больших количеств CO и CO ₂  . При температуре выше 700°С образуются в основном этилен, пропилен и водород, а выше 1000°С также образуется ацетилен. Электрические разряды (дуговые и искровые разряды) вызывают разделение водорода и ацетилена, а также метана и этилена. При термоокислительной деградации целлюлозы образуются большие количества CO и CO ₂  формируются.



С помощью РГА можно обнаружить в основном медленно развивающиеся неисправности. Постепенное изменение концентрации газа позволяет проводить анализ тенденций, что, в свою очередь, позволяет прогнозировать срок службы трансформатора. С помощью DGA также можно определить следующие источники отказов:

• Идентификация горячих точек
• частичные разряды и разряды
• образование слоев загрязнения на контактах
• аномальная деградация целлюлозы
• локальный перегрев металла
• насыщение трансформаторного масла воздухом, что может привести к отключению BHR без отказа трансформатора
• Каталитический эффект покрытий и других трансформаторных материалов
• Анализ газов Бухгольца дает дополнительную информацию о повреждении – остром или малозаметном
• Негерметичный дивертерный переключатель



С помощью АРГ невозможно обнаружить следующее:

• место неисправности
• острые неисправности, которые развиваются в течение секунд или минут
• температур, которые находятся ниже 150°C градусов в течение длительного времени, т. е. из-за неправильной работы системы охлаждения и приводит к порче бумаги и масла.

Обслуживание изоляционных жидкостей основано на норме IEC, VDE 0370, часть 2 (= IEC 60422). Эта норма действует для масел, которые уже содержатся в трансформаторах. Для нового масла норма VDE 0370 часть 1 (= IEC 60296) действует.



Следующие характеристики масла имеют решающее значение для регулирования мер:

• Цвет и внешний вид
• Напряжение пробоя
• Содержание воды
• Значение нейтрализации (кислотность)
• Коэффициент потерь
• Межфазные напряжения
• Содержание ингибитора

Цвет и внешний вид трансформаторного масла полезны для сравнительной оценки: быстрое потемнение цвета или потемнение масла являются признаком старения масла. Цвету анализируемого масла присваивается номер от 1 до 8, при этом степень обесцвечивания указывается с помощью возрастающего номера цвета.

Анализируя внешний вид, можно обнаружить нежелательные побочные продукты. Мутность или осадок указывают на свободную воду, нерастворимый ил или частицы грязи. Если они присутствуют, то напряжение пробоя и/или коэффициент потерь, а в конечном итоге и другие значения масла не соответствуют норме, и необходимо принять соответствующие меры.

Напряжение пробоя (Ud) показывает, насколько хорошо изоляционное масло может выдерживать электрическую нагрузку, и поэтому имеет решающее значение для эффективности работы трансформатора . Напряжение пробоя измеряется в соответствии с VDE 0370 часть 5 (=IEC 60156). Первоначальные меры, которые следует предпринять в случае падения ниже предельных значений напряжения изоляции для соответствующего типа трансформатора, зависят от значений других характеристик масла.

Образование воды происходит в результате старения целлюлозно-изоляционного материала (бумаги, прессованного картона, ламинированной древесины), старения масла и просачивания влаги из окружающей среды из-за плохо обслуживаемых осушителей воздуха и/или дефектных систем герметизации.



Существует равновесие между содержанием воды в масле и содержанием влаги в твердой изоляции, что снижает напряжение пробоя и ускоряет процесс старения. Однако это равновесие зависит от температуры и времени.



Так как в работающем трансформаторе никогда не бывает одинаковой температуры , -температура масла в баке намного выше вверху, чем внизу, и то же самое относится к распределению температуры в обмотках – кривые распределения влаги  представлены лишь приблизительно. На кривых распределения влаги содержание воды в масле теоретически можно отличить от содержания влаги в целлюлозе в зависимости от температуры. Однако это справедливо только для изоляционной бумаги, а не для прессованного картона и клееной древесины. Предпосылкой является постоянная температура и установленное равновесие.

В результате постепенного старения (окисления) масла образуются полярные продукты разложения. Это ухудшает диэлектрические свойства масла. Результатом далеко зашедшего старения масла является образование шлама. Шлам сильно портит обмотки, так как приводит к образованию отложений, препятствующих отводу тепла. Это накопление тепла, в свою очередь, вызывает интенсивное старение намоточной бумаги. Поэтому важна своевременная диагностика зарождающегося кислотообразования, чтобы можно было принять своевременные противодействующие меры.



Литература: брошюра Cigre D1.30 – «Окислительная стабильность изоляционных жидкостей»

Коэффициент диэлектрических потерь изоляционного материала представляет собой тангенс угла диэлектрических потерь.



Угол диэлектрических потерь — это угол, при котором разность фаз между приложенным напряжением и результирующим током отличается от π/2 рад, когда диэлектрик конденсатора состоит только из изоляционного материала.



Увеличение коэффициента рассеяния указывает на старение масла или его загрязнение. На коэффициент рассеяния сильно влияют полярные компоненты, и поэтому он является очень чувствительным параметром.

В дополнение к значению нейтрализации и коэффициенту рассеяния межфазное натяжение является еще одним индикатором образования шлама в трансформаторе. Этот тест измеряет концентрацию полярных молекул в масле, которые образуются в процессе старения. Чем выше концентрация, тем ниже межфазное натяжение и тем выше вероятность того, что изоляционное масло образует шлам.

Ингибиторы представляют собой вещества, защищающие от старения, которые замедляют разложение изоляционного масла. Используется сертифицированный IEC 60296 ингибитор DBPC (ди-трет-бутил-пара-крезол) с массовым процентным содержанием 0,25 ± 0,040. Ингибированные масла предпочтительны для трансформаторов > 200 МВА , для тяжелонагруженных трансформаторов, таких как тяговые трансформаторы , для печных трансформаторов или по специальному запросу заказчика. Когда ускоренный процесс старения масла вызван неисправностью трансформатора, исходное содержание ингибитора (0,3) может быть восстановлено путем добавления расчетного количества ДБФХ в виде порошка после устранения неисправности. Даже в случае нормального износа DBPC масло можно повторно ингибировать, хотя замена масла обойдется дешевле. Это решение может быть принято только на основании результатов других тестов качества масла: если они в норме, то повторное ингибирование может быть успешным. Содержание ингибитора определяют с помощью инфракрасной спектрометрии или газовой хроматографии с МС-детектором.

Разложение бумаги происходит в результате процессов гидролиза, пиролиза и окисления. Степень полимеризации (значение DP) бумаги определяется стандартом IEC 60450 и учитывает количество полимеризованных колец глюкозы. Во время разложения бумаги значение DP снижается, а предел прочности при растяжении уменьшается. Новая целлюлоза имеет значение DP 1000-1100, состаренная целлюлоза, с другой стороны, имеет значение только 150-200, что означает конец срока службы трансформатора .



В связи с отсутствием возможности отбора проб бумаги во время эксплуатации состояние твердой изоляции оценивается по продуктам разложения целлюлозы (2-Фурфурол). Для этого необходим регулярный анализ тенденций.



Содержание фурана в масле зависит от:

• Температура масла
• Значение нейтрализации
• Содержание шлама
• Соотношение масло/бумага
• Тип масла (ингибированное, неингибированное)
• Тип бумаги (термостабилизированная, нетермостабилизированная)

В настоящее время невозможно установить точную связь между содержанием фурана и значением DP. Однако можно провести анализ тенденций: на основе изменения содержания фурана можно получить информацию о теплопроводности твердой изоляции с годами.

Испытания и одобрение новых изоляционных жидкостей или минеральных масел, синтетических или натуральных эфирных или силиконовых жидкостей также являются частью работы лаборатории.

Используя наше окислительное оборудование с компьютерным управлением и контролем, мы можем устанавливать и контролировать условия испытаний намного точнее, чем это требуется стандартными спецификациями. Результатом является гораздо лучшая воспроизводимость и безопасная оценка.

Твердые изоляционные материалы в обмотках включают твердые материалы из очищенной целлюлозы, такие как прессованный картон и изоляционная бумага, а также склеенные ламинаты (например, ламинированные плиты, различные синтетические материалы, армированные волокном).



В лаборатории по испытанию материалов проверяются физические свойства этих материалов, что подтверждает их пригодность для изготовления трансформаторов.



Проводятся следующие испытания:

• Определение толщины и плотности
• Химический анализ на отсутствие загрязнения металлом
• Усадка
• Содержание влаги
• Прочность на изгиб, прочность на сжатие и прочность на растяжение
• Совместимость с изоляционными жидкостями
• Характеристики пропитки
• Электропроводность и значение рН водного экстракта
• Зольность

Сердечники трансформаторов

изготовлены из текстурированной электротехнической стали. Существует три различных качества: обычная зерноориентированная сталь, высокопроницаемая зерноориентированная сталь и электротехническая сталь с доменным рафинированием.



В лаборатории испытаний материалов проводятся следующие испытания текстурированной электротехнической стали:

• Поверхностное сопротивление с использованием тестера Franklin Tester
• Измерение магнитных потерь с помощью однолистового тестера (SST)
• Магнитострикционный

Медные материалы в основном используются в обмотках и проводах в виде одиночных плоских проводников, многожильных плоских проводников и постоянно транспонированных проводников. Состояние эмалевой краски и бумажной обертки имеет решающее значение для безопасной эксплуатации трансформатора.



На медных материалах проводят следующие испытания:

• Стойкость эмалевой изоляции после ускоренного старения в изоляционных жидкостях
• Толщина и твердость эмалевой изоляции
• Адгезия и эластичность при изгибе и растяжении
• Испытательное напряжение и удлинение при разрыве меди
• Лакированные медные жилы с пробивным напряжением
• Определение коэффициента затвердевания непрерывно перемещаемых проводников с эпоксидным соединением

Бак, крышка бака, крышка люка и арматура трансформатора герметизируются с использованием уплотняющих материалов, стойких к изоляционной жидкости, например:

• Нитрил-бутадиеновый каучук (NBR)
• Фторкаучук (FPM)
• Фторсиликоновый каучук (FMQ)
• Волокнистые материалы, не содержащие асбеста (FA 200)

Материалы для наружного покрытия используются для защиты от коррозии резервуаров, радиаторов, охладителей и других строительных деталей. С другой стороны, внутренние покрытия используются для защиты трансформатора от возможного загрязнения металлическими частицами.



Основные используемые материалы покрытия являются экологически чистыми. Это могут быть, например, покрытия на водной основе, «High Solid» или катодные покрытия погружением.



В лаборатории испытаний материалов мы проверяем состояние покрытия, используя следующие процедуры:

• Измерение толщины слоя
• Испытание поперечным надрезом
• Влияние материалов внутреннего покрытия на изоляционную жидкость (значения DGA/масла)

Клеи, литьевые смолы, осушители, скользящие волны и моющие средства — это лишь некоторые из многочисленных вспомогательных материалов, используемых при производстве или ремонте трансформаторов. Поведение каждого из этих вспомогательных материалов необходимо понимать до мельчайших деталей, особенно при их взаимодействии с другими материалами. Поэтому мы тестируем адгезию клеев, адсорбционные свойства влагопоглотителей и совместимость различных вспомогательных материалов с изоляционными жидкостями.

SVA Накальный трансформатор источника питания

Загрузка изображений, моделей и файлов шагов

Просмотр загрузок

Добавить к предложению

• Описание

SVA-FT, трансформатор накала блока питания SVA

e-Guns™ и e-Gun™ Брошюра по аксессуарам

Посмотреть брошюру

Мы предлагаем услуги по восстановлению драгоценных металлов

Просмотр службы

Руководство по диагностике и устранению неполадок

СИМПТОМЫ ПРОНУМЕРОВАНЫ ПРОСТО ДЛЯ ССЫЛКИ. ОТСУТСТВУЕТ ЗАКАЗАННАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ №. СИМПТОМ ВОЗМОЖНАЯ ПРИЧИНА СПОСОБ УСТРАНЕНИЯ 1 Напряжение питания луча нормальное, но отсутствует ток питания луча и ток накала. (Номинальные рабочие значения блока питания указаны в соответствующем руководстве по эксплуатации блока питания.) (1) Нить накала сломана, ослаблена или имеет высокое сопротивление

Узнать больше »

e-Gun

^TM (e-Beam) Восстановление и восстановление источника

Thermionics Laboratory, Inc. может восстановить или отремонтировать ваш источник электронного пучка до заводских спецификаций Восстановление включает в себя полную разборку, очистку, установку новых уплотнений и проверку утечек. При желании эмиттеры могут быть перестроены одновременно. Источник e-Gun повторно собран, приведен в соответствие с заводскими спецификациями и готов к работе. Восстановление и восстановление источника включают: Разборку источника, очистку компонентов,

Узнать больше »

электронные пушки™

Введение Лаборатория термоэлектроники e-GunTM, источник электронно-лучевого испарения, используется для получения однородных высокочистых пленок и оптических покрытий. Компактная конструкция и простота обслуживания делают его полезным практически во всех вакуумных системах и для многих различных применений. Он использовался для испарения огнеупорных и диэлектрических материалов, а также более распространенных проводящих и полупроводниковых материалов

. Узнать больше »

Дерево решений e-Guns™

Используйте это полезное руководство, чтобы помочь вам ориентироваться в разделе e-Gun™ на нашем веб-сайте. Дерево решений TLI e-Gun (PDF)

Узнать больше »

Операции e-Gun™

Подготовка тигля Чистота имеет решающее значение для получения высококачественных пленок и бесперебойной работы. Тщательно ОЧИСТИТЕ тигель перед использованием каждого нового материала. Сильное накопление предыдущего материала на тигле может привести к загрязнению расплава. Тигель следует очистить с помощью абразивной губки («скотч брайт»), а затем пропылесосить. Затем его следует стереть

Узнать больше »

Испарение алюминия в источнике e-Gun™

Примечание по применению: Испарение алюминия в источнике e-Gun™ Алюминий (Al) в расплавленном состоянии проявляет высокую реакционную способность. Al вступает в реакцию со всеми материалами футеровки. Al также поглощает кислород с образованием оксидных слоев, если кислород присутствует во время осаждения. Оксид алюминия (Al2O3) имеет гораздо более высокую температуру плавления и давление паров по сравнению с алюминием (т.пл. 2045°C, т.пл. 1550°C для Al2O3

Узнать больше »

Испарение золота в источнике e-Gun™

Примечание по применению: Испарение золота (Au) в источнике e-Gun™ Для золота лучшими футеровками являются графит с покрытием и интерметаллид (BN, легированный Ti). Не следует подметать во время нанесения покрытия. Вы можете подметать во время кондиционирования материала, но как только материал полностью расплавится, просто поместите луч в центр кармана. Это даст наилучшую устойчивость. Вы можете

Узнать больше »

Наземная система для e-Guns™

Система заземления является очень важным аспектом установки электронно-лучевого оборудования. Вакуумный резервуар и источник питания должны быть подключены к надежному заземлению. В нормальных условиях хорошее заземление состоит из плакированного медью стержня диаметром ¾ дюйма, вбитого в пол в месте расположения вакуумного резервуара.
