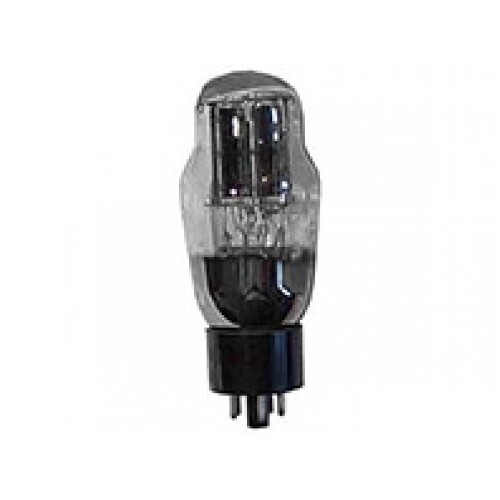

Основные характеристики лампы 6С4С

Лампа 6С4С представляет собой триод прямого накала, разработанный в СССР в 1950-х годах. Рассмотрим ее ключевые параметры:

Напряжение накала: 6,3 В
Ток накала: 0,6 А
Максимальное анодное напряжение: 400 В
Максимальный анодный ток: 75 мА
Крутизна характеристики: 4,5 мА/В
Коэффициент усиления: 3,8
Выходная мощность: до 4 Вт

Как видно из характеристик, 6С4С имеет довольно низкий коэффициент усиления, что типично для мощных триодов. При этом она способна обеспечить выходную мощность до 4 Вт при относительно невысоком анодном напряжении.

Особенности конструкции лампы 6С4С

6С4С имеет прямонакальный катод, что отличает ее от большинства современных ламп. Какие преимущества и недостатки дает такая конструкция?

Более быстрый выход на рабочий режим
Повышенная надежность и долговечность
Возможность работы при пониженном анодном напряжении
Склонность к повышенному уровню фона
Необходимость точной настройки накала

Прямой накал позволяет лампе быстро прогреваться, но требует повышенного внимания к схеме питания накала для минимизации фона. Обычно для этого используют питание постоянным током или тщательно отфильтрованным переменным.

Применение 6С4С в ламповых усилителях

Благодаря своим характеристикам, 6С4С нашла широкое применение в однотактных усилителях мощности. В чем ее преимущества для такого применения?

Обеспечивает достаточную выходную мощность для небольших акустических систем
Имеет низкие нелинейные искажения
Способна работать при относительно невысоком анодном напряжении

Обладает хорошей линейностью характеристик
Обеспечивает мягкое и музыкальное звучание

Однотактные усилители на 6С4С популярны среди аудиофилов за их простоту и высокое качество звучания. При этом мощности такого усилителя достаточно для работы с акустическими системами средней чувствительности.

Сравнение 6С4С с другими триодами прямого накала

Как 6С4С соотносится с другими популярными триодами прямого накала? Рассмотрим ее отличия от ламп 2А3 и 300B:

Параметр	6С4С	2A3	300B
Напряжение накала	6,3 В	2,5 В	5 В
Максимальная мощность	4 Вт	3,5 Вт	8 Вт
Коэффициент усиления	3,8	4,2	3,8
Максимальное анодное напряжение	400 В	300 В	450 В

Как видно из сравнения, 6С4С занимает промежуточное положение между 2А3 и 300B по мощности. При этом она имеет более высокое допустимое анодное напряжение, чем 2А3, что упрощает построение источника питания.

На что обратить внимание при использовании 6С4С

При проектировании усилителя на 6С4С следует учитывать некоторые особенности этой лампы:

Требуется тщательная фильтрация напряжения накала для минимизации фона
Желательно использование выходных трансформаторов хорошего качества
Необходимо обеспечить достаточное усиление в предварительных каскадах
Рекомендуется применять катодное смещение
Следует внимательно контролировать режим работы лампы

При соблюдении этих рекомендаций можно получить отличный по звучанию однотактный усилитель относительно невысокой мощности. 6С4С способна обеспечить очень музыкальное и комфортное для слуха звучание.

Выбор сопутствующих компонентов для усилителя на 6С4С

Для раскрытия потенциала 6С4С важно правильно подобрать остальные компоненты усилителя. На что стоит обратить внимание?

Выходной трансформатор должен иметь достаточную индуктивность первичной обмотки
Желательно использовать высококачественные конденсаторы в цепях связи
Рекомендуется применять резисторы с низким уровнем шума
Для предварительного усиления подойдут лампы типа 6Н8С, 6Н9С
Выпрямитель лучше выбрать ламповый, например, 5Ц4С

Качественные компоненты позволят полностью раскрыть потенциал 6С4С и получить отличное звучание однотактного усилителя. При этом усилитель останется относительно простым и недорогим в изготовлении.

Особенности настройки усилителя на 6С4С

При настройке усилителя на 6С4С следует уделить внимание нескольким ключевым моментам:

Точная установка режима работы лампы по постоянному току
Контроль уровня фона и его минимизация
Настройка частотной характеристики выходного трансформатора
Оптимизация входной чувствительности усилителя
Проверка устойчивости работы на разных нагрузках

Правильная настройка позволит полностью раскрыть потенциал 6С4С и получить максимальное качество звучания. При этом важно контролировать параметры работы лампы, чтобы обеспечить ее долговечность.

Лампа для раскачки 6С4С — Техподдержка для начинающих

Doc777

Местный

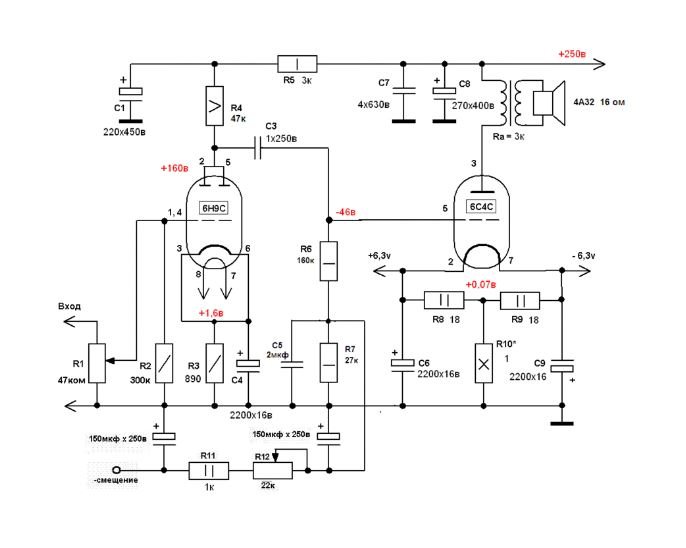

Параметры 6С4С 230в на лампе, 55мА, смещение 35в , нагр. Ra2,5к.

Куплю лампы 2С4С!
ХРЮН
AUDIO Team

Для 6С4С надо бы повыше анодное, см выше. 280 В 65-70 мА — самое оно.
При автосмещении, во всяком случае.Учтите, что Ri приблизительно обратно пропорционально анодному току. 6С4П вполне дает возможность раскачать выход нормально и при бОльшем, чем 35В, смещении.
Кстати, как дела с «мертвечиной в звуке» 6С4П?

А на счёт 6С4П ,что посоветывали бы? Посто у Меня EC86 пока нормуль! Чем её реальней было-бы заменить?
Пока смещение автоматическое , планирую фиксированое но чуть попозже, думаю 50в хватит?
С уважением Григорий!

Куплю лампы 2С4С!
Yoshimo
Member

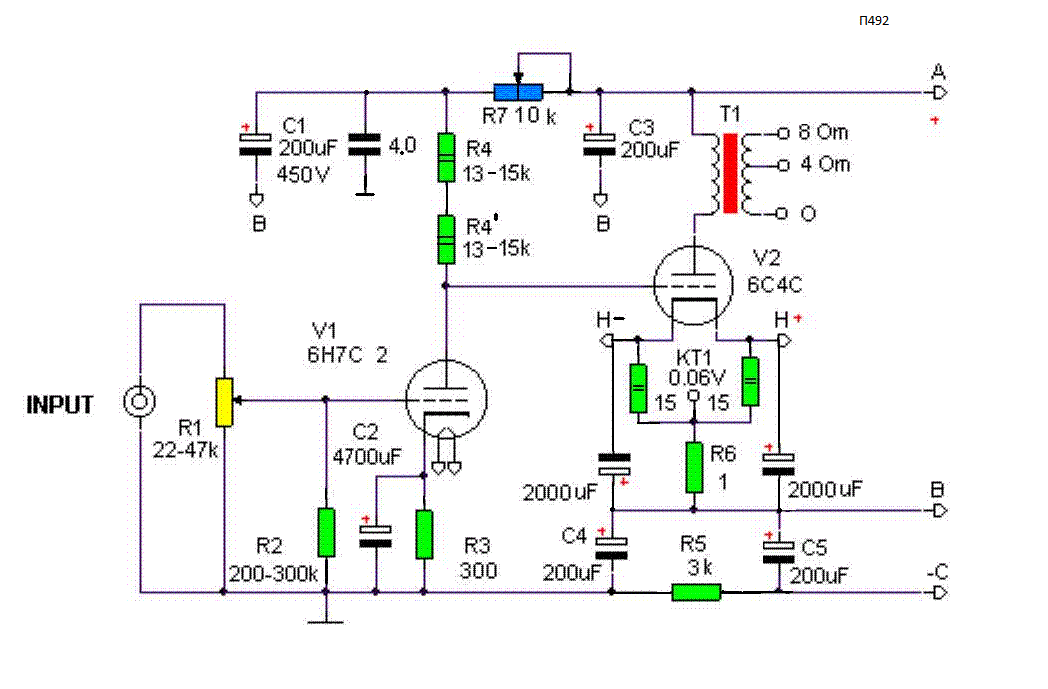

Во-первых, совершенно не нужно ставить 2 каскада (даже самых замечательных!) там, где и одного достаточно. Например, как я обычно советую — на 6Н7С. Или как советует Константин Мусатов — 6Ж8 в пентоде. И т.п. и т.д.- все уже сто раз обсосано до тонкостей, поиск рулит.Во-вторых, как известно,число ламп типа 6С2С и ей подобных (0,5 от 6Н8С, 6J5) желательно не превышать 1 на канал на весь тракт, об этом писалось неоднократно.

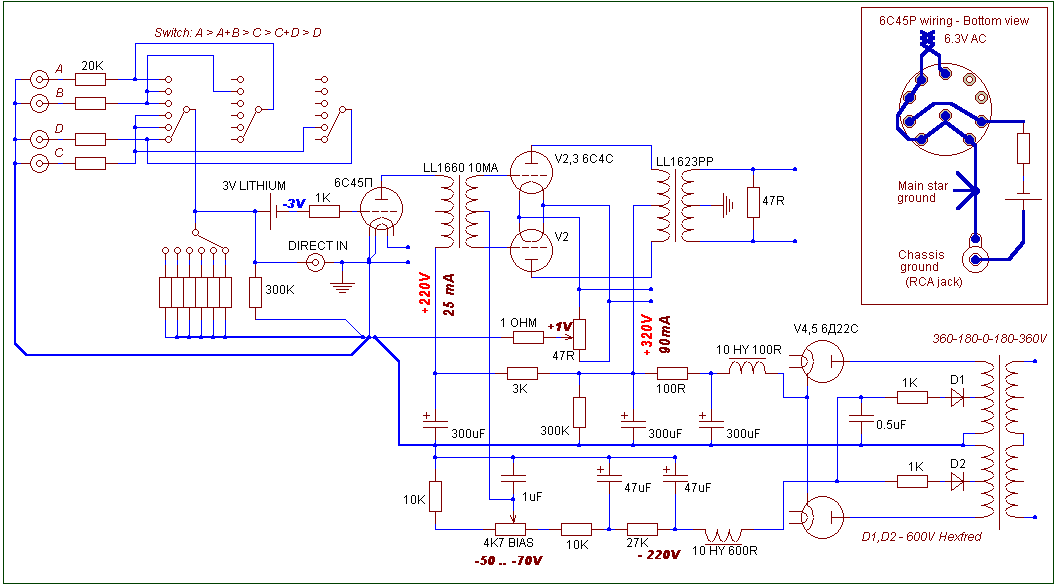

В третьих, я бы все-таки не стал делать категоричных утверждений насчет 6С3/4П. Ибо реальный опыт не показывает ее однозначной «никудышности». Скорее наоборот. (См. например опыты
форумчанина Славы с РР на 6С4С) Вопрос в правильном приготовлении, остальных компонентах тракта, да много в чем.
6С4С не хуже и не лучше 2С4С, но они немного все же разнятся. Хотя бы режимами. Это надо учитывать.
Важный момент! Напряжение питания драйвера должно быть не ниже 370-450 В, чтобы можно было корректно рассуждать о «мертвечине»,
«живости», «вуалевых дымках» и прочей аудиофильской дребедени не совсем на пустом месте. И сравнивать разные лампочки не на сухом походном пайке. Закон Бокарева: анодное для драйвера — не менее
6-7 амплитуд раскачки. Т.е. на 60 в — около 400-420.
2C4C лучше 6С4С тем что они меньше фонят по накалу, у 2-ки нити накала соединены параллельно, а 6-ки последовательно, да + ко всему питание накала 2,5в. Получается напряжение пульсации на выходе меньше .(Об этом Я читал и не раз! 2С4С более приближена к 2A3).
А кто говорил о питании накала постоянкой ?
Лично Я питаю накал переменкой а земля через искусственную среднюю точку(пока), резисторы 30 Ом, а в дальнейшем думаю накальную обмотку с средней точкой!
На счёт раскачки завтра попробею на 6Н7С. Потом напишу ,что получилось!
С уважением Григорий!
Насчет 6С3П — у таких авторитетных людей (с очень разными концепциями, вплоть до диаметральных!) как Вадим, Лаболанты, В.Ульянов, Ю.Макаров и еще и еще — у всех сурьезный дэфэкт ух и они
поэтому все как один ничего против 6С3-4П не имеют, а даже наоборот-за? гы-гы
Можно так сказать, что с этого все и началось, долго вынашивалась идея и выстаивался сам технический аспект проекта, долгих полтора года делался и полировался этот проект, хотелось сделать для себя любимого, а «нужда проказница» заставила продать — благо хорошему человеку . ..
Я сделал этот усилитель, чтобы услышать, как он будет звучать с лампами 6S4S, EDCOR XSE15-8-5 и предлампами 6J9. Р, аналог E180F, и меня это очень порадовало. Теперь я хотел бы продать его. Приложение Эл Хаммонд. Выходная мощность около 3 Вт на канал. Выходы на 8 Ом.
Буду в США — Чикаго и Сан-Диего с октября до Нового года, привезу с собой.
/Если кто-то из форумчан-любителей находится недалеко от Чикаго или Сан-Диего, буду рад встрече с ним/.
400$.
https://picasaweb.google.com/109570777566485968551/Amplifiers#572126712131701846614
https://picasaweb.google.com/109570777566485968551/Amplifiers#5721266914015244242
Я не взял его с собой. Там не было интереса, до моего полета.
Нагрев 6,4 В постоянного тока, перекрестный диодный мост Fast и фильтрация CRC /2 x 10 000 мкФ/.
Один канал PT и два канала CLCRC. I пластина 55 мА, U пластина около 220 В постоянного тока. Катод смещения с крышкой Nichicon Gold. Режим 6J9П…не помню….я делаю десятки усилителей на разных лампах. Схема находится в моем компе в Болгарии, и я не могу войти в свой Picassa из США. В моем Fostex 206E Humm равен нулю. 6С4С 50-х годов — потрясающие лампы с очень интересным, впечатляющим звуком. 6С4С нужно действительно большое и дорогое железо за $$$.
6S4S может звучать как 2A3, если использовать качественные комплектующие / не дешевый ОТ, ламповый выпрямитель — GZ34, конденсаторы Black Gate, Elna, резисторы…./, хорошая фильтрация с железными колодками для лучшей динамики /не с фильтром SS и SS в пластине или катоде/, хорошая драйверная лампа типа E180F, C3g. А вот 6С4С нужен нагрев постоянным током с быстрым диодным выпрямителем, 2А3 работает с нагревом переменным током, производства RCA, без гула.
Можно сделать параллельный SE для большей выходной мощности…..но я думаю одна лампа работает лучше, чем PSE. И вы можете использовать полнодиапазонные динамики с высокой чувствительностью.
Пришлось кое-что подправить, но ***дебил работает! На следующей неделе притащу на работу пару 6S4S и попробую их засветить. Сначала я протестировал источник с парой электронных нагрузок Kikusui, работающих в режиме постоянного сопротивления, и, конечно же, со стендовым источником питания для входа.
Мне удалось зажечь пару 6S4S с помощью моего импульсного источника питания накаливания. Ну, нити на самом деле не так сильно «загораются», поскольку они, вероятно, покрыты оксидом. Напряжение на нити составляет около 5,9-6 В, и я предполагаю, что регулятор постоянного тока делает свое дело, основываясь на его характеристиках с электронной нагрузкой в режиме постоянного сопротивления. Я проверю это, чтобы быть уверенным. Еще одна вещь, которую мне нужно проверить, это то, сбалансирован ли ток через трансформатор от 1/2 цикла до 1/2 цикла, что является одной из причин, по которой я использую преобразователь с током.
Я просто поместил датчик тока на первичную обмотку трансформатора моей платы драйвера накала, и баланс оказался таким хорошим, как и можно было ожидать. Мне нужно уменьшить перекрытие между первичными фазами, чтобы плата не действовала как повышающий преобразователь — в противном случае миссия выполнена. Схема появится, когда будут определены окончательные значения схемы.
Он стоит в ящике и ждет своей очереди в очереди. Мне не хватило иены на мощность триода, чтобы толкать вещи. Слишком много идей, слишком мало времени, и часто появляется новая идея, которая вытесняет старые проекты. Основным соображением для этого проекта является входная схема, которая будет колебать необходимое количество напряжения для правильного управления триодами с низким мю. Я мог бы каскадировать пару каскадов триодного дифференциала, или я мог бы попробовать что-то более еретическое, чтобы получить необходимое усиление за один раз. Пара высокоомных пентодов в дифференциальной паре с большим током смещения может быть одним из способов. С другой стороны, один из двойных разнородных триодов для работы вертикального генератора/усилителя также может работать, с триодным источником тока с высоким коэффициентом усиления, нагруженным и управляющим низким мю-монстром в качестве катодного повторителя с CCS внизу. С таким усилителем можно вечно возиться на макетной плате…
Еще одна вещь, которую мне нужно проработать, — это правильное расположение и значение некоторых RC-элементов задержки, чтобы обеспечить некоторое пересечение/перекрытие между двумя двухтактными переключателями преобразователя, чтобы предотвратить всплеск напряжения при переключении переходов из-за присутствия катушки индуктивности в центральной ветви трансформатора. Не шишка.
С двухтактным преобразователем с питанием от напряжения вы избежите любого перекрытия переключения, как чумы (мы называем это прострелом), но с преобразователем с питанием от тока это необходимо, хотя вы не хотите переусердствовать, так как это имеют тенденцию повышать выходное напряжение.
