Что такое лампа 6Ж1П и для чего она используется. Каковы основные параметры и характеристики лампы 6Ж1П. Какие существуют модификации лампы 6Ж1П и в чем их отличия. Как правильно применять лампу 6Ж1П в радиоэлектронных схемах. Какие преимущества дает использование лампы 6Ж1П по сравнению с транзисторами.
Общая характеристика и назначение лампы 6Ж1П
Лампа 6Ж1П представляет собой пентод, предназначенный для усиления напряжения высокой частоты в радиоприемной и телевизионной аппаратуре. Это миниатюрная стеклянная лампа массой всего 15 грамм.
Основные особенности лампы 6Ж1П:
- Тип лампы — пентод
- Назначение — усиление ВЧ напряжения
- Оформление — миниатюрное, стеклянный баллон
- Масса — 15 г
- Цоколь — 7-штырьковый миниатюрный
Лампа 6Ж1П широко применялась в телевизорах, радиоприемниках и другой радиоаппаратуре советского и российского производства. Она обеспечивает хорошее усиление сигналов на высоких частотах при небольших габаритах.
Основные электрические параметры лампы 6Ж1П
Рассмотрим основные электрические характеристики лампы 6Ж1П при номинальном режиме работы:
- Напряжение накала — 6,3 В
- Ток накала — 170 ± 17 мА
- Напряжение анода — 120 В
- Напряжение второй сетки — 120 В
- Ток анода — 7,35 ± 2,35 мА
- Крутизна характеристики — 5,15 ± 1,25 мА/В
- Внутреннее сопротивление — 0,3 МОм
Какие ключевые параметры характеризуют лампу 6Ж1П? Основными являются крутизна характеристики и внутреннее сопротивление. Крутизна 5,15 мА/В обеспечивает хорошее усиление сигнала. Высокое внутреннее сопротивление 0,3 МОм позволяет получить большой коэффициент усиления по напряжению.
Модификации и аналоги лампы 6Ж1П
Существуют следующие основные модификации лампы 6Ж1П:
- 6Ж1П — базовая модель
- 6Ж1П-ЕВ — модификация с улучшенными параметрами
- 6Ж1П-ЕР — модификация с повышенной надежностью
Чем отличаются эти модификации? Лампа 6Ж1П-ЕВ имеет более узкий допуск по ряду параметров и меньший уровень шумов. Модификация 6Ж1П-ЕР отличается повышенной надежностью и увеличенным сроком службы.
Зарубежными аналогами лампы 6Ж1П являются:
- EF95
- 6AK5
- 6F32
Эти лампы имеют схожие характеристики и могут использоваться для замены 6Ж1П в большинстве схем.
Особенности применения лампы 6Ж1П в радиоэлектронных схемах
При использовании лампы 6Ж1П в радиоэлектронных устройствах следует учитывать ряд особенностей:
- Необходимо обеспечить напряжение накала 6,3 В с допуском не более ±10%.
- Максимальное напряжение анода не должно превышать 200 В.
- Рекомендуется использовать экранирование лампы для снижения наводок.
- Следует применять качественные ламповые панельки для надежного контакта.
- Желательно использовать принудительное охлаждение при работе на предельных режимах.
Какие схемы включения наиболее эффективны для лампы 6Ж1П? Оптимальными являются схемы с общим катодом, обеспечивающие максимальное усиление. Также хорошие результаты дает каскодное включение двух ламп 6Ж1П.
Преимущества и недостатки лампы 6Ж1П по сравнению с транзисторами
Рассмотрим основные плюсы и минусы применения лампы 6Ж1П в сравнении с транзисторными аналогами:
Преимущества:
- Высокая линейность характеристик
- Малые нелинейные искажения
- Хорошая работа на высоких частотах
- Высокое входное сопротивление
- Устойчивость к перегрузкам по напряжению
Недостатки:
- Необходимость источника накала
- Больший размер и вес
- Меньший срок службы
- Более высокое энергопотребление
Несмотря на недостатки, лампа 6Ж1П до сих пор находит применение в некоторых областях, где важны ее уникальные характеристики.
Типовые схемы включения лампы 6Ж1П
Рассмотрим несколько распространенных схем включения лампы 6Ж1П:
Схема с общим катодом
Это классическая схема включения лампы 6Ж1П, обеспечивающая хорошее усиление:
- Входной сигнал подается на управляющую сетку
- Анодная нагрузка — резистор 10-20 кОм
- Напряжение смещения задается катодным резистором 200-300 Ом
- Коэффициент усиления до 100
Каскодная схема
Каскодное включение двух ламп 6Ж1П позволяет получить следующие преимущества:
- Повышенный коэффициент усиления (до 500)
- Улучшенные частотные свойства
- Снижение проходной емкости
- Уменьшение уровня шумов
Дифференциальный каскад
Дифференциальное включение двух ламп 6Ж1П обеспечивает:
- Высокий коэффициент ослабления синфазной помехи
- Хорошую температурную стабильность
- Малые нелинейные искажения
Какая схема лучше подходит для конкретного применения? Выбор зависит от требуемых параметров усиления, рабочего диапазона частот и других факторов.
Особенности эксплуатации и обслуживания ламп 6Ж1П
При использовании ламп 6Ж1П следует соблюдать ряд правил:
- Не превышать максимально допустимые напряжения и токи.
- Обеспечивать хорошую вентиляцию для отвода тепла.
- Избегать механических ударов и вибраций.
- Периодически проверять параметры ламп.
- Своевременно заменять лампы с ухудшившимися характеристиками.
Как продлить срок службы ламп 6Ж1П? Основные рекомендации:
- Не подавать анодное напряжение до прогрева катода (30-60 секунд)
- Использовать мягкое включение анодного напряжения
- Не допускать длительной работы на предельных режимах
- Применять качественные ламповые панельки
При правильной эксплуатации срок службы ламп 6Ж1П может достигать нескольких тысяч часов.
Лампа 6Ж1П (пентод) — DataSheet
Перейти к содержимому
| Схема соединения электродов лампы 6Ж1П | Корпус лампы 6Ж1П |
Цоколь миниатюрных ламп с диаметром 19 мм | |
Пентоды для усиления напряжения высокой частоты в телевизионной и радиоприемной аппаратуре. Оформление — в стеклянной оболочке, миниатюрное. Масса 15 г.
| Параметр | Условия | 6Ж1П | 6Ж1П-ЕВ | 6Ж1П-ЕР | Ед. изм. | |
| Аналог | — | EF95, 6F32, 6АК5 | — | — | — | — |
| Ток накала | — | 170±17 | 172±12 | 185±10 | 175 | мА |
| Ток анода | — | 7. 35±2.35 | 7.35±2.35 | 7.75±2.35 | 7.5 | мА |
| в начале характеристики при Uc1 = -10В | ≤100 | ≤50 | ≤20 | — | мкА | |
| Ток второй сетки | — | ≤3.2 | ≤3 | ≤3 | ≤3.5 | мА |
| Обратный ток первой сетки | — | ≤0.2 | ≤0.1 | ≤0.1 | ≤0.1 | мкА |
| Ток утечки между катодом и подогревателем | — | ≤20 | ≤20 | — | — | мкА |
| Крутизна характеристики | — | 5.15±1.25 | 5.15±1.25 | 5.5±1.3 | 5.2 | мА/В |
| Uн = 5.7 В | ≥3.4 | ≥3.4 | — | — | ||
| Входное сопротивление | f = 60 МГц | 25-13 | ≥12 | ≥10 | ≥25 | кОм |
| Внутреннее сопротивление | — | 0. 3+0.8-0.2 | 0.3+0.8-0.2 | 0.3+0.7-0.2 | 0.25 | МОм |
| Эквивалентное сопротивление шумов | — | 1.8+1.9 | ≥3.5 | ≥2 | ≥2 | кОм |
| Напряжение виброшумов | при Rа = 10 кОм | ≤200 | 60+9 | ≥60 | — | мВ |
| Межэлектродные емкости | входная | 4.25±0.35 | 4.1±0.6 | 4.4±0.6 | 4.5 | пФ |
| выходная | 2.35±0.25 | 2.35±0.45 | 2.6±0.4 | 2.8 | ||
| проходная | ≤0.02 | ≤0.035 | ≤0.04 | ≤0.025 | ||
| катод-подогреватель | ≤4.6 | ≤4.6 | ≤5 | — | ||
| Наработка | — | ≥2000 | ≥5000 | ≥5000 | — | ч |
| Критерии оценки | ||||||
| Обратный ток первой сетки | — | — | ≤0. 3 | ≤0.5 | — | мкА |
| Крутизна характеристики | — | ≥3.4 | ≥3.4 | ≥3.6 | — | мА/В |
| Параметр | Условия | 6Ж1П | 6Ж1П-ЕВ | 6Ж1П-ЕР | EF95, 6F32 | Ед. изм |
| Напряжение накала | — | 5.7-6.9 | 6-6.6 | 6-6.6 | 5.7-6.9 | В |
| Напряжение анода | — | 200 | 120 | 120 | 200 | В |
| при запертой лампе | 225 | — | — | 320 | ||
| Напряжение второй сетки | — | 150 | 120 | 120 | 150 | В |
| Напряжение между катодом и подогревателем | при отрицательном потенциале подогревателя | 120 | 120 | 120 | 100 | В |
| при положительном потенциале подогревателя | 120 | 90 | 90 | 100 | ||
| Ток катода | — | 20 | 13 | 13. 5 | 18 | мА |
| Мощность, рассеиваемая анодом | — | 1.8 | 1.2 | 1.2 | 1.7 | Вт |
| Мощность, рассеиваемая второй сеткой | — | 0.55 | 0.4 | 0.4 | 0.5 | |
| Сопротивление в цепи первой сетки | — | 1 | 1 | 1 | 1 | МОм |
| Температура баллона лампы | — | 130 | 90 | 80 | 150 | °C |
| Устойчивость к внешним воздействиям | ||||||
| Ускорение | при вибрации (в диапазоне частот) | — | 10 (5-600 Гц) | 6 (5-600 Гц) | — | g |
| при фиксированной частоте 50 Гц | 2.5 | 6 | — | — | ||
| при многократных ударах | 35 | 150 | 150 | — | ||
| при одиночных ударах | — | 500 | 500 | — | ||
| постоянное | — | 100 | 100 | — | ||
| Интервал рабочих температур окружающей среды | — | -60…+70 | -60…+70 | -60…+70 | — | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
Анодные характеристики | Анодно-сеточные характеристики |
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Лампа 6Ж1П
Лампа 6Ж1П — пентод. Назначение — усиление ВЧ напряжения в радио и телевизионной аппаратуре. Оформление — миниатюрное, в стеклянной оболочке, массой 15 г.

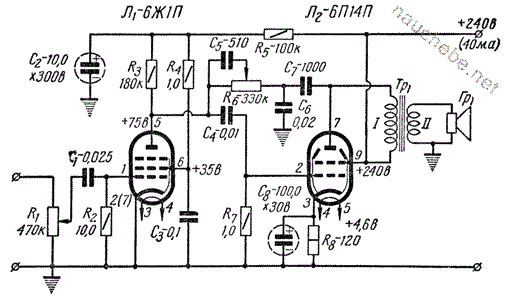

6ж1п схема
Цоколёвка 6Ж1П
Размеры 6Ж1П
6Ж1П характеристики
при Uн = 6.3 В, Uа = 120 В, Uс2 = 120 В, Rк = 200 Ом
| Наименование | 6Ж1П | 6Ж1П-ЕВ |
|---|---|---|
| Ток накала, мА | 170 ± 17 | 172 ± 12 |
| Ток анода, мА | 7. 35 ± 2.35 | 7.35 ± 2.35 |
| Ток анода в начале характеристики (при Uc1=−10 В), мкА | ≤ 100 | ≤ 50 |
| Ток второй сетки, мА | ≤ 3.2 | ≤ 3 |
| Обратный ток первой сетки, мкА | ≤ 0.2 | ≤ 0.1 |
| Ток утечки между катодом и подогревателем, мкА | ≤ 20 | ≤ 15 |
| Крутизна характеристики, мА/В | 5.15 ± 1.25 | 5.15 ± 1.25 |
| Крутизна характеристики при Uн — 5.7 В | ≥ 3.4 | ≥ 3.4 |
| Входное сопротивление (при f = 60 МГц), КОм | 25−13 | ≥ 12 |
| Внутреннее сопротивление, МОм | 0.3−0.2+0. 8 | 0.3−0.2+0.8 |
| Эквивалентное сопротивление шумов, КОм | 1.8+1.9 | ≥ 3.5 |
| Межэлектродные ёмкости, пФ: | ||
| входная | 4.25 ± 0.35 | 4.1 ± 0.6 |
| выходная | 2.35 ± 0.25 | 2.35 ± 0.45 |
| проходная | ≤ 0.02 | ≤ 0.035 |
| катод−подогреватель | ≤ 4.6 | ≤ 4.6 |
| Наработка, ч | ≥ 2000 | ≥ 5000 |
| Критерии оценки: | ||
| обратный ток 1-й сетки, мкА | − | ≤ 0. 3 |
| крутизна характеристики, мА/В | ≥ 3.4 | ≥ 3.4 |
Предельные эксплуатационные данные 6Ж1П
| Наименование | 6Ж1П | 6Ж1П-ЕВ |
|---|---|---|
| Напряжение накала, В | 5.7 − 6.9 | 6 − 6.6 |
| Напряжение анода, В | 200 | 120 |
| Напряжение анода при запертой лампе, В | 225 | − |
| Напряжение второй сетки, В | 150 | 120 |
| Напряжение между катодом и подогревателем, В: | ||
| при отрицательном потенциале подогревателя | 120 | 120 |
| при положительном потенциале подогревателя | 120 | 90 |
| Ток катода, мА | 20 | 13 |
| Мощность, рассеиваемая второй сеткой, Вт | 0. 55 | 0.4 |
| Мощность, рассеиваемая анодом, Вт | 1.8 | 1.2 |
| Сопротивление в цепи первой сетки, МОм | 1 | 1 |
| Температура баллона, °C | 130 | 90 |
| Температура окружающей среды 6Ж1П, °C | −60…+70 | −60…+70 |
Анодные характеристики 6Ж1П-ЕВ
Анодно-сеточная характеристика 6Ж1П-ЕВ
