Лампа 6ж5п. 6Ж5П (6J5P): характеристики и применение пентодной лампы для усиления ВЧ

Какие основные характеристики имеет радиолампа 6Ж5П. Для чего применяется пентод 6Ж5П в радиотехнике. Каковы предельные режимы эксплуатации лампы 6Ж5П.

Общие сведения о лампе 6Ж5П

Лампа 6Ж5П представляет собой пентод, предназначенный для усиления напряжения высокой частоты. Данная радиолампа имеет миниатюрное стеклянное оформление и массу около 12 граммов.

Основные характеристики лампы 6Ж5П:

• Напряжение накала: 6,3 В
• Ток накала: 450 ± 25 мА
• Максимальное анодное напряжение: 300 В
• Максимальное напряжение на второй сетке: 150 В
• Крутизна характеристики: 9 ± 2 мА/В

Конструкция и цоколевка лампы 6Ж5П

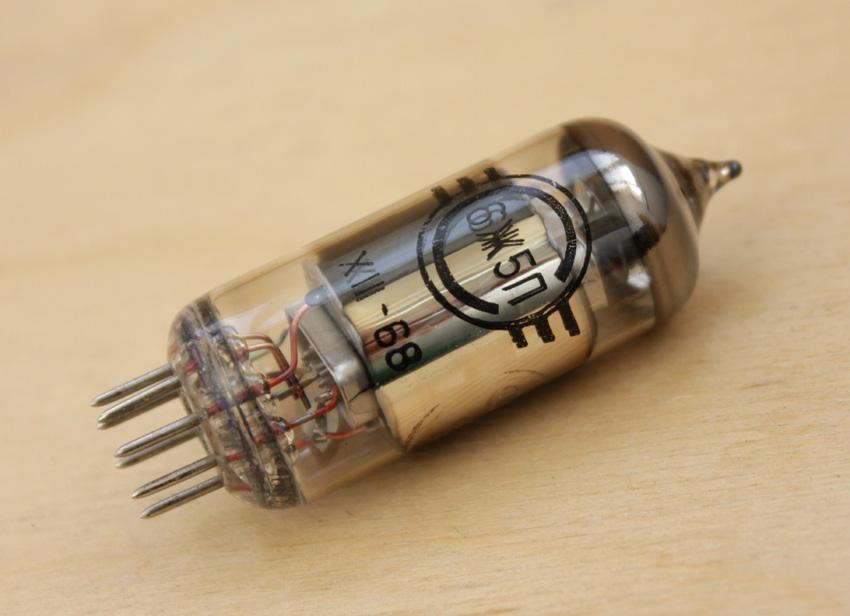

Лампа 6Ж5П имеет стеклянный баллон миниатюрного типа с 7-штырьковым цоколем. Расположение выводов электродов следующее:

• 1 — Катод и внутренний экран
• 2 — Первая сетка (управляющая)
• 3 — Анод
• 4 — Вторая сетка (экранирующая)
• 5 — Третья сетка (антидинатронная)
• 6, 7 — Нить накала

Такая цоколевка обеспечивает удобное подключение лампы в схемах радиоаппаратуры.

Основные электрические параметры 6Ж5П

Рассмотрим подробнее основные электрические характеристики лампы 6Ж5П при номинальных режимах работы:

• Анодный ток: 10 ± 2,8 мА
• Ток второй сетки: не более 2,8 мА
• Внутреннее сопротивление: 350 кОм
• Коэффициент усиления: около 3000
• Входная емкость: 8,4 ± 2,4 пФ
• Выходная емкость: 2,15 ± 0,45 пФ
• Проходная емкость: не более 0,03 пФ

Данные параметры определяют основные усилительные свойства лампы 6Ж5П и позволяют рассчитать ее применение в конкретных схемах.

Предельные эксплуатационные данные 6Ж5П

При работе с лампой 6Ж5П необходимо учитывать следующие предельные режимы эксплуатации:

• Максимальное анодное напряжение: 300 В
• Максимальное напряжение на второй сетке: 150 В
• Максимальный анодный ток: 20 мА
• Максимальная мощность, рассеиваемая анодом: 3,6 Вт
• Максимальная мощность, рассеиваемая второй сеткой: 0,5 Вт
• Максимальное отрицательное напряжение на первой сетке: 50 В
• Максимальное напряжение между катодом и подогревателем: 100 В

Соблюдение этих параметров обеспечивает надежную и долговременную работу лампы в аппаратуре.

Применение лампы 6Ж5П в радиотехнике

Благодаря своим характеристикам, лампа 6Ж5П нашла широкое применение в различных устройствах радиотехники:

• Усилители высокой и промежуточной частоты в радиоприемниках
• Усилители видеосигнала в телевизорах
• Генераторы высокой частоты
• Преобразователи частоты
• Усилители напряжения в измерительной аппаратуре

Высокая крутизна характеристики и малые межэлектродные емкости позволяют эффективно использовать 6Ж5П на частотах до нескольких десятков МГц.

Особенности включения лампы 6Ж5П в схемы

При использовании лампы 6Ж5П в электронных схемах следует учитывать некоторые особенности:

• Необходимость экранирования входных и выходных цепей для предотвращения самовозбуждения
• Применение цепей нейтрализации межэлектродных емкостей на высоких частотах
• Использование стабилизированных источников питания для обеспечения стабильных режимов работы
• Учет температурного режима лампы при компоновке аппаратуры

Правильное включение 6Ж5П позволяет полностью реализовать ее усилительные свойства в радиоаппаратуре.

Аналоги лампы 6Ж5П

Лампа 6Ж5П имеет ряд отечественных и зарубежных аналогов с близкими характеристиками:

• 6АН6 (отечественный аналог)
• 6AU6 (американский аналог)
• EF94 (европейский аналог)
• 6F36 (китайский аналог)

При замене 6Ж5П на аналоги следует учитывать возможные небольшие отличия в параметрах и цоколевке ламп.

Преимущества и недостатки применения 6Ж5П

Рассмотрим основные достоинства и ограничения использования лампы 6Ж5П:

Преимущества:

• Высокая крутизна характеристики
• Малые межэлектродные емкости
• Хорошая работа на высоких частотах
• Низкий уровень собственных шумов
• Высокая надежность при правильной эксплуатации

Недостатки:

• Необходимость высоковольтного питания
• Значительное тепловыделение
• Относительно большие габариты по сравнению с полупроводниковыми приборами
• Ограниченный срок службы

Несмотря на определенные недостатки, лампа 6Ж5П до сих пор находит применение в некоторых областях радиотехники.

Тестирование и проверка лампы 6Ж5П

Для оценки исправности и качества лампы 6Ж5П проводят следующие виды проверок:

1. Проверка целостности нити накала
2. Измерение тока эмиссии катода
3. Измерение крутизны характеристики
4. Проверка на отсутствие газов в баллоне
5. Измерение токов утечки между электродами

Эти тесты позволяют выявить основные неисправности лампы и оценить ее пригодность к дальнейшей эксплуатации.

Современные альтернативы лампе 6Ж5П

В настоящее время функции лампы 6Ж5П во многих устройствах могут выполнять полупроводниковые приборы:

• Полевые транзисторы с высокой крутизной
• Малошумящие биполярные транзисторы
• Интегральные усилители высокой частоты

Однако в некоторых областях, например в высококачественной звуковоспроизводящей аппаратуре, лампы по-прежнему считаются предпочтительными из-за особенностей их звучания.

Лампа 6Ж5П (пентод) — DataSheet

Перейти к содержимому

Схема соединения электродов лампы 6Ж5П	Корпус лампы 6Ж5П
Цоколь миниатюрных ламп с диаметром 19 мм

Описание

Пентод для усиления напряжения высокой частоты. Оформление — в стеклянной оболочке, миниатюрное. Масса 12 г.

Основные параметры при U_н = 6.3 В,U_a = 300 В, U_с2 = 120 В, R_к = 160 Ом

Параметр	Условия	6Ж5П	6F36	Ед. изм.
Аналог	—	6АН6, 6F36	—	—
Ток накала	—	450±25	450	мА
Ток анода	—	10±2. 8	10.25	мА
	в начале характеристики при Uc1 = -7 В	≤900	600	мкА
Ток второй сетки	—	≤2.8	2.2	мА
Крутизна характеристики	—	9±2	9	мА/В
Внутреннее сопротивление шумов	—	350	1000	кОм
Напряжение виброшумов	при Rа = 2 кОм	≤200	—	мВ
Межэлектродные емкости	входная	8.4±2.4	11	пФ
	выходная	2.15±0.45	3.75
	проходная	≤0.03	≤0.03
Наработка	—	≥2000	—	ч
Критерии оценки
Крутизна характеристики	—	≥5.6	—	мА/В

Предельные эксплуатационные данные

Параметр	Условия	6Ж5П	6F36	Ед. изм
Напряжение накала	—	5.7-6.9	5.7-6.9	В
Напряжение анода	—	300	300	В
Напряжение второй сетки	—	150	150	В
Отрицательное напряжение первой сетки	—	50	50	В
Напряжение между катодом и подогревателем	—	100	100	В
Ток катода	—	20	25	мА
Мощность, рассеиваемая анодом	—	3.6	3.3	Вт
Мощность, рассеиваемая второй сеткой	—	0.5	0.45
Сопротивление в цепи первой сетки	при автоматическом смещении	1	0.5	МОм
	при фиксированном смещении	0.5	0.25
Температура баллона лампы	—	160	150	°C

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.

Анодные характеристики



Анодно-сеточные характеристики

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
