Ламповые кв приемники на любительский диапазон. Ламповые КВ приемники: особенности конструкции и схемотехники

Каковы основные элементы ламповых КВ приемников. Как устроены входные цепи и гетеродин. Какие лампы обычно используются. На что обратить внимание при сборке.

Ламповые КВ приемники до сих пор популярны среди радиолюбителей благодаря своим уникальным характеристикам. Рассмотрим основные особенности их конструкции и схемотехники.

Входные цепи ламповых КВ приемников

Во входных цепях ламповых КВ приемников обычно используются следующие элементы:

• Антенный контур с катушкой индуктивности и переменным конденсатором
• Связь с антенной через отдельную катушку связи
• Входной каскад на лампе с высокой крутизной (например, 6Ж1П, 6Ж4П)
• Цепь автоматической регулировки усиления (АРУ)

Такая схема обеспечивает хорошую избирательность и чувствительность приемника. Переменный конденсатор позволяет настраиваться на нужную частоту.

Гетеродин в ламповых КВ приемниках

Гетеродин является важным узлом супергетеродинного приемника. В ламповых КВ приемниках он обычно выполняется по следующей схеме:

• Колебательный контур с катушкой и переменным конденсатором
• Лампа-генератор (например, 6Н1П, 6Н3П)
• Цепь положительной обратной связи
• Стабилизация напряжения питания

Стабильность частоты гетеродина критически важна для качественного приема. Поэтому применяются меры по температурной стабилизации и развязке от других каскадов.

Усилитель промежуточной частоты (УПЧ)

УПЧ обеспечивает основное усиление и селекцию сигнала в супергетеродине. Его особенности в ламповых КВ приемниках:

• Обычно 2-3 каскада на пентодах (6К4П, 6Ж3П)
• Связь между каскадами через контуры ПЧ
• Система АРУ для стабилизации усиления
• Возможность регулировки полосы пропускания

Хорошо спроектированный УПЧ во многом определяет характеристики всего приемника.

Детектор и УНЧ

На выходе УПЧ сигнал детектируется и усиливается для прослушивания. Здесь применяются:

• Диодный или транзисторный детектор
• Лампы УНЧ (например, 6Н2П, 6П14П)
• Выходной трансформатор для подключения громкоговорителя
• Регулятор громкости

В некоторых конструкциях добавляется система автоматической подстройки частоты (АПЧ) для компенсации уходов частоты гетеродина.

Преимущества ламповых КВ приемников

Почему же многие радиолюбители до сих пор предпочитают ламповые конструкции? У них есть ряд достоинств:

• Высокая перегрузочная способность входных цепей
• Хорошая избирательность благодаря высокодобротным контурам
• Малый уровень собственных шумов
• Приятное звучание при приеме радиовещательных станций
• Возможность работы в полевых условиях

Конечно, есть и недостатки — большие габариты, энергопотребление. Но для многих это компенсируется качеством приема.

На что обратить внимание при сборке лампового КВ приемника

Если вы решили собрать ламповый КВ приемник своими руками, учитывайте следующие моменты:

1. Тщательно экранируйте входные цепи и гетеродин
2. Используйте качественные радиодетали (конденсаторы, катушки)
3. Обеспечьте хороший теплоотвод от ламп
4. Применяйте стабилизацию напряжений питания
5. Продумайте компоновку для минимизации наводок

При грамотном подходе вы сможете собрать приемник с отличными характеристиками.

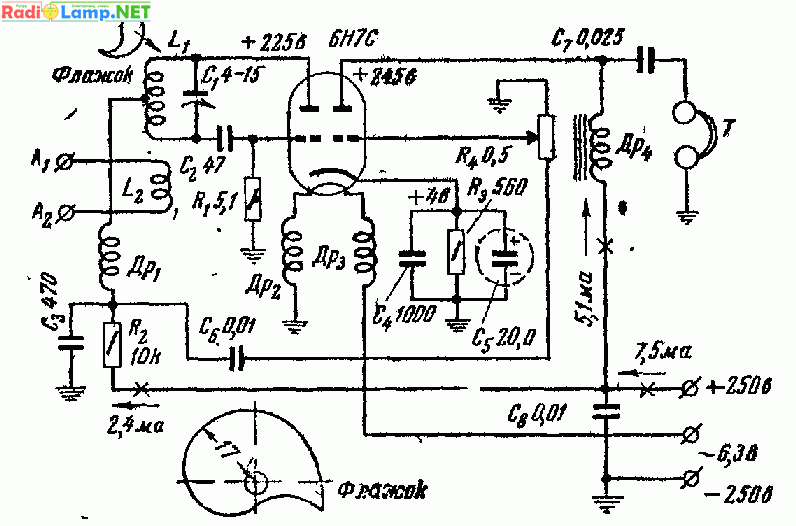

Популярные схемы ламповых КВ приемников

Существует множество проверенных схем ламповых КВ приемников. Вот некоторые популярные варианты:

• «Ишим» — простой приемник прямого усиления на 2-3 лампах
• «Крот» — супергетеродин на 5 лампах с высокой чувствительностью
• «Урал-авто» — автомобильный приемник на 7 лампах
• «Казахстан» — профессиональный связной приемник на 14 лампах

Изучение этих схем поможет понять основные принципы построения ламповых КВ приемников.

Настройка и регулировка лампового КВ приемника

После сборки приемника необходима его настройка. Основные этапы:

1. Проверка режимов работы ламп по постоянному току
2. Настройка контуров гетеродина и УПЧ
3. Регулировка связи между каскадами
4. Настройка системы АРУ
5. Проверка чувствительности и избирательности

Для настройки потребуются измерительные приборы — генератор ВЧ, осциллограф, вольтметр. Процесс требует терпения, но результат того стоит.

Ламповые КВ приемники остаются интересным направлением радиолюбительского творчества. Их сборка и настройка позволяет глубже понять принципы радиоприема и получить уникальный аппарат с отличными характеристиками.

Схема любительского КВ радиоприемника (AM, CW и SSB) на диапазон 1,3-4 МГц

Схема самодельного КВ приемника для приема любительских и радиовещательных станций в диапазоне 1,3-4 МГц с AM, CW и SSB. Данный участок расположен в нижнем участке КВ диапазона и частично захватывает верхний участок СВ-радиовещательного диапазона.

Чувствительности приемника достаточно чтобы, при наличии хорошей антенны, принимать многие зарубежные радиовещательные станции Австралии, Океании, Индии, Африки, Перу, Мексики, США и других стран. Кроме того, он берет диапазоны 160 М и 80 М любительской радиосвязи.

Демодулятор приемника рассчитан на прием AM, CW и SSB радиостанций.

В приемнике использованы очень доступные и недорогие радиодетали, что позволяет собрать его не только городскому, но сельскому радиолюбителю. Более того, практически все детали можно взять с разборки старых телевизоров и другой аппаратуры. Принципиальная схема показана на рисунке в тексте.

Принципиальная схема

Схема супергетеродинная с одним преобразованием частоты.

Рис. 1. Принципиальная схема любительского КВ приемника на диапазон 1,3-4 МГц.

Рис. 1. Принципиальная схема любительского КВ приемника на диапазон 1,3-4 МГц (продолжение).

Сигнал от антенны поступает на входной контур L2-C2-C4.1 через катушку связи L1 и переменный резистор R1, который служит регулятором чувствительности.

Автоматического регулятора коэффициента усиления данный приемник не имеет, — регулировка чувствительности осуществляется вручную, этим резистором.

Причем, на самом входе приемника, — до любых транзисторных каскадов. Это позволяет, при приеме мощных радиостанций полностью исключить перегрузку преобразователя частоты, а при приеме слабых и удаленных радиостанций обеспечить наибольшую чувствительность, которая не будет снижаться системой АРУ, ошибочно реагирующей на помехи.

Входной контур перестраивается одной из секций переменного конденсатора С4 с воздушным диэлектриком. Здесь используется двухсекционный конденсатор типа КПЕ2В емкостью 10-495 пФ на секцию, от старой радиолы или лампового приемника.

Каскад на транзисторах VT1 и VT2 представляет собой каскадный усилитель, первый транзистор которого является смесителем преобразователя частоты, а второй — усилителем промежуточной частоты.

Входной сигнал поступает на базу VТ1, который по отношению к входного сигналу включен по схеме с общим эмиттером, а сигнал гетеродина поступает на его эмиттер. Транзистор VТ2 включен по схеме с общей базой.

Гетеродин сделан на транзисторе VТ8 по схеме емкостной трехточки. Обратная связь осуществляется посредством С19 и внутрен-

ней емкости транзистора. Частота гетеродина зависит от настройки контура L7-C21-C18-С4.2. Контур включен в коллекторной цепи VT8. Напряжение гетеродина снимается с катушки связи L8. Для получения относительной стабильности настройки питание гетеродина стабилизировано параметрическим стабилизатором на VD1.

Промежуточная частота выделяется в контуре L3-C8 и через катушку связи поступает на полосовой пъезокерамический фильтр Q1, с средней частотой 455 кГц.

Здесь используется доступный пъезофильтр от импортного карманного (китайского) радиоприемника с AM-диапазоном. Поэтому, промежуточная частота равна 455 кГц.

Используя отечественный фильтр на 465 кГц промежуточная частота будет 465 кГц. Разумеется, можно применить 2-3-звенный LC-фильтр сосредоточенной селекции, но настройка приемника сильно усложнится.

Усилитель промежуточной частоты собран на транзисторах VT3 и VТ4 образующих такой же каскадный усилитель как на транзисторах VТ1 и VТ2, но чисто усилитель, -без смесительных функций (эмиттерная цепь VT3 замкнута на общий минус).

Контур C12-L5 является преддетекторным контуром. Демодулятор выполнен на транзисторе VТ5. Режим его работы зависит от состояния S1.

В показанном на схеме положении происходит прием телеграфных и телефонных станций (CW и SSB). При этом используется опорный генератор на транзисторе VТ9.

Схема генератора аналогична схеме гетеродина на VТ8, но разница в частоте генерации и пределах настройки. Генератор вырабатывает частоту около частоты ПЧ, отличающуюся от неё на 1-3 кГц.

Точно частоту опорного генератора можно регулировать в небольших пределах с помощью переменного конденсатора С24 (он подписан «Тон»).

Его оперативной регулировкой можно установить тон приема телеграфных и тембр телефонных сигналов, причем, в сложных условиях приема возможно отстраиваться от мешающих сигналов.

Опорный генератор питается от параметрического стабилизатора на VD2.

При приеме CW и SSB напряжение опорной частоты с катушки связи L10 поступает на эмиттер транзистора VТ5, выполняющего роль демодулятора.

В данном транзисторе происходит преобразование частоты и на его коллекторе выделяется комплексный сигнал суммарно-разностной частоты. Суммарная частота подавляется простейшим ФНЧ R11-С14, а разностная через него проходит и поступает на регулятор громкости R12.

При работе по приему AM сигналов переключатель S1 нужно установить в противоположное показанному на схеме положение. При этом, эмиттер VT5 замыкается на общий минус через S1.1, а опорный генератор выключается S1.2.

Теперь транзистор VT5 работает как эффективный транзисторный детектор высокой чувствительности. На его выходе выделяется низкочастотный сигнал, который поступает на R12.

Низкочастотный телефонный усилитель выполнен на транзисторах VT6 и VT7. Нагрузкой являются головные телефоны сопротивлением не ниже 30 Ом.

Питается приемник от простого сетевого источника на силовом маломощном трансформаторе Т1 и диодном мосте VD3. Напряжение питания схемы получается около 8V. Лампочки Н1-НЗ служат для подсветки шкалы настройки приемника и одновременно являются индикаторами включенного состояния.

Детали

Вся схема собрана объемным монтажом «на пяточках» на панели спаянной из фольгированного стеклотексталита. Панель имеет размеры 20×15 см. На панели имеются экранирующие секции, сделанные их полос такого же фольгированного стеклотексталита шириной около 2 см.

Всего шесть секций, -для гетеродина (VТ8), для опорного генератора (VТ9), для преобразователя и входной цепи (VТ1-VТ2), для усилителя ПЧ и ФПЧ (VT3-VТ4), для демодулятора (VТ5) и для низкочастотного усилителя (VТ6-VТ7).

Секции с гетеродином и преобразователем расположены с разных сторон от переменного конденсатора С4, который так же, установлен на этой общей панели.

Привод шкалы С4 обычный, применяемый во многих приемниках, — большой шкив, два ролика, один из которых насажен на ручку настройки и веревочная шкала с пружинкой — натяжителем. Шкала линейная, — бумажная.

Лампы Н1-НЗ расположены над шкалой, так чтобы они были прикрыты передней панелью корпуса приемника и светили не вам в глаза, а только освещали шкалу.

Корпус приемника металлический, сделан по широко применяющемуся в радиолюбительской аппаратуре способу из двух «П»-образных перекрещивающихся пластин, одна из которых служит основанием, передней и задней панелями, а вторая — крышкой с боковыми панелями.

Все транзисторы п-р-п — КТ3102А, все транзисторы р-п-р — КТ3107Г. Можно использовать любые другие КТ3102 и КТ3107, либо более старые КТ315, КТ361.

Как уже было сказано, пъезокерамический фильтр Q1 — от любого радиовещательного приемника сАМ диапазонами.

Переменный конденсатор С4 — сдвоенный с воздушным диэлектриком от старой радиолы «Рекорд-354». Подойдет любой 10-495 пФ.

Переменный конденсатор С24 — от карманного приемника, — подходит практически любой. Его можно заменить варикапом, и подстраивать опорный генератор изменяя переменным резистором постоянное напряжение на нем.

Силовой трансформатор Т1 — китайский с вторичной обмоткой на 6V. Можно использовать трансформатор от источника питания телевизионной игровой приставки типа «Денди» или старый ТВК-110 от лампового телевизора. В общем, напряжение на С31 должно быть 8-10V.

Переменный резистор R1 нужно установить в наибольшей близости к антенному гнезду.

Для намотки всех катушек использованы каркасы от модулей цветности старых телевизоров типа УСЦТ. Это каркасы диаметром 5 мм с ферритовыми подстроечными сердечниками.

Количество витков катушек индуктивности:

• Катушка L1 — 20 витков.
• Катушка L2 — 65 витков с отводом от 10-го витка.
• Катушки L3, L5 и L9 — по 85 витков.
• Катушки L4, L6, L10 — по 10 витков.
• Катушка L7 — 70 витков,
• Катушка L8 — 6 витков.

Все катушки намотаны проводом ПЭВ 0,12, виток к витку. Сначала наматывают контурную катушку, затем на её поверхность наматывают катушку связи. Витки можно скрепить парафином.

Налаживание

Налаживание традиционно для супергетеродинного приемника. При настройке контуров ПЧ можно пользоваться как генератором сигналов, так и любым радиовещательным приемником с AM диапазонами и такой же промежуточной частотой как в данной схеме.

В этом случае сигнал с частотой ПЧ нужно снимать с преддетекторного контура приемника и подавать через конденсатор небольшой емкости сначала на базу VT3, затем на базу VТ1 (предварительно отключив гетеродин выпаяв R19).

Настройку гетеродина, укладку диапазона и сопряжение настройки входного контура нужно делать по генератору ВЧ, или принимая образцовые сигналы.

Настройку опорного генератора проводят при приеме немодулированного сигнала от ГВЧ. С24 нужно установить в среднее положение и настроить L9 так, чтобы в телефонах был звук тональностью около 500-1000Гц.

Иванов А. РК-08-08.
