Что такое разъем RJ45 и для чего он используется

Разъем RJ45 (Registered Jack 45) — это стандартизированный физический интерфейс для подключения сетевых кабелей. Он используется в основном для создания локальных компьютерных сетей на основе технологии Ethernet.

Основные особенности разъема RJ45:

• Имеет 8 контактов для передачи данных
• Подходит для подключения кабеля «витая пара» категорий 5, 5e, 6, 6a
• Обеспечивает скорость передачи данных до 10 Гбит/с
• Имеет защелку для надежной фиксации в гнезде
• Стандартизирован по спецификации TIA/EIA-568

Разъем RJ45 стал де-факто стандартом для построения локальных сетей благодаря своей надежности, простоте использования и высокой пропускной способности. Он позволяет легко соединять компьютеры, коммутаторы, маршрутизаторы и другое сетевое оборудование в единую сеть.

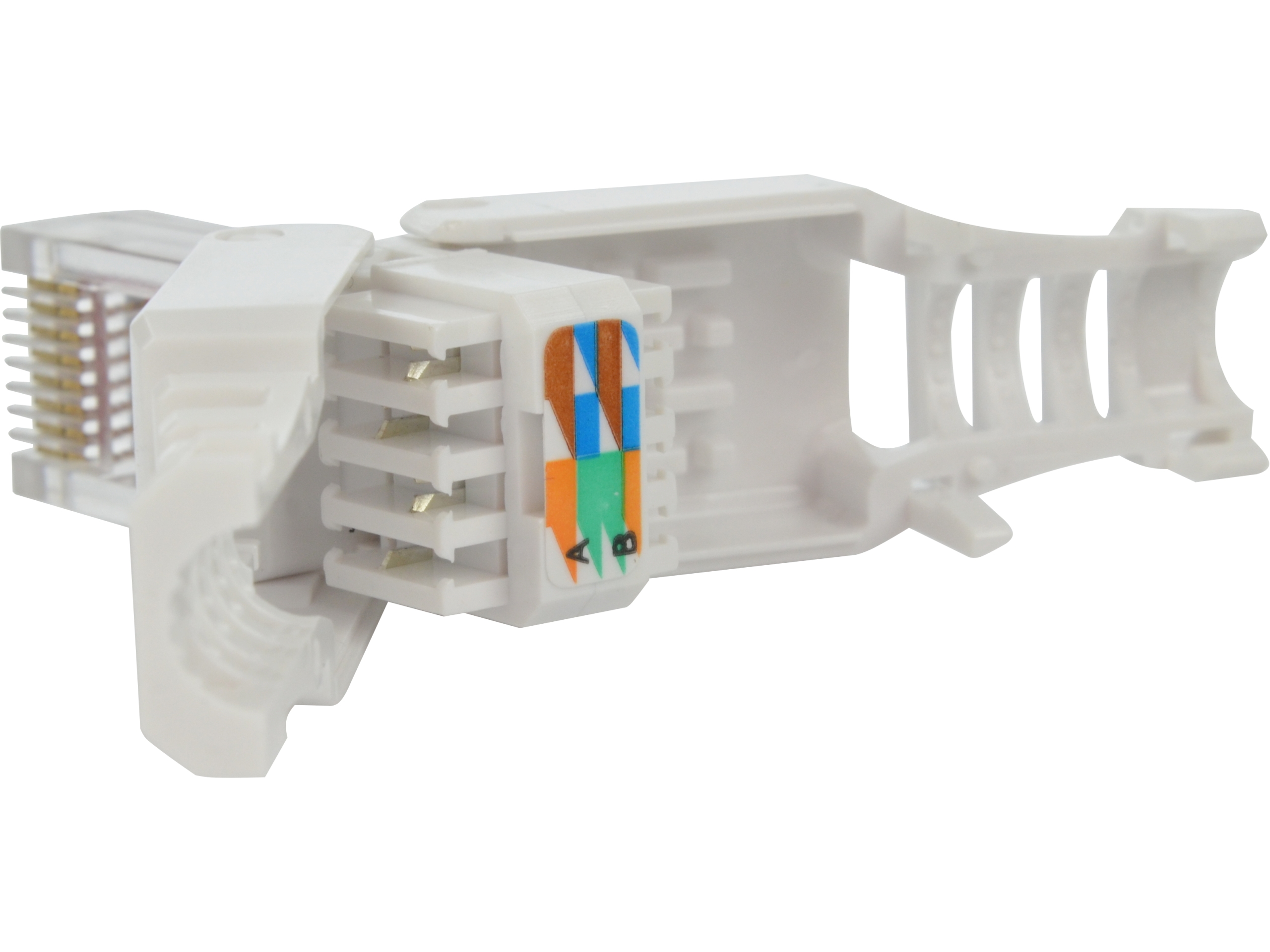

Виды коннекторов RJ45 и их отличия

Существует несколько разновидностей коннекторов RJ45, которые отличаются по назначению и конструкции:

По типу экранирования:

• Неэкранированные (UTP) — самые распространенные, для обычных офисных сетей
• Экранированные (STP, FTP) — с дополнительной защитой от помех, для промышленных сетей

По категории кабеля:

• Cat5 — для сетей 100 Мбит/с
• Cat5e — для сетей 1000 Мбит/с
• Cat6 — для сетей 1000 Мбит/с и 10 Гбит/с на коротких расстояниях
• Cat6a — для сетей 10 Гбит/с

По типу контактов:

• С цельными контактами — более надежные
• С разрезными контактами — проще в монтаже

При выборе коннектора важно учитывать категорию используемого кабеля и требования к экранированию. Для большинства домашних и офисных сетей подходят обычные неэкранированные разъемы Cat5e или Cat6.

Как правильно обжать витую пару разъемом RJ45

Правильная обжимка разъема RJ45 на витую пару критически важна для надежной работы сетевого подключения. Вот основные шаги процесса:

1. Снимите внешнюю изоляцию кабеля на длину примерно 2,5 см
2. Расплетите и выровняйте 8 проводников внутри кабеля
3. Расположите проводники в нужном порядке согласно выбранной схеме (обычно T568B)
4. Обрежьте концы проводников ровно, оставив примерно 1,3 см
5. Вставьте подготовленные проводники в разъем до упора
6. Поместите разъем с кабелем в кримпер и сильно сожмите
7. Проверьте надежность обжимки и целостность проводников

При обжимке важно соблюдать одинаковый порядок проводников на обоих концах кабеля. Наиболее распространенная схема — T568B:

1. Оранжево-белый
2. Оранжевый
3. Зелено-белый
4. Синий
5. Сине-белый
6. Зеленый
7. Коричнево-белый
8. Коричневый

Правильная обжимка обеспечивает надежный контакт и минимальные потери сигнала при передаче данных по сети.

Отличия разъема RJ45 от других видов сетевых разъемов

Разъем RJ45 имеет ряд отличий от других распространенных типов сетевых разъемов:

RJ45 vs RJ11:

• RJ45 имеет 8 контактов, RJ11 — только 4 или 6
• RJ45 шире, чем RJ11
• RJ45 используется для компьютерных сетей, RJ11 — для телефонных линий

RJ45 vs BNC:

• RJ45 прямоугольный, BNC — круглый коаксиальный
• RJ45 используется с витой парой, BNC — с коаксиальным кабелем
• RJ45 обеспечивает более высокие скорости передачи данных

RJ45 vs оптический разъем:

• RJ45 передает электрический сигнал, оптический — световой
• RJ45 дешевле и проще в монтаже
• Оптика обеспечивает бОльшую дальность передачи сигнала

Благодаря своей универсальности и оптимальному соотношению цена/качество, разъем RJ45 стал наиболее распространенным для построения локальных сетей Ethernet.

Почему RJ45 стал стандартом для локальных сетей Ethernet

Разъем RJ45 завоевал доминирующее положение в сфере локальных сетей Ethernet по ряду причин:

• Универсальность — подходит для разных категорий кабеля и скоростей передачи данных
• Простота монтажа — не требует специальных инструментов для обжимки
• Надежность соединения благодаря защелке
• Компактный размер по сравнению с другими промышленными разъемами
• Низкая стоимость компонентов
• Поддержка высоких скоростей передачи данных (до 10 Гбит/с)
• Совместимость с оборудованием разных производителей

Эти преимущества сделали RJ45 оптимальным выбором для создания офисных и домашних локальных сетей. Стандартизация разъема обеспечила его широкое распространение и поддержку производителями сетевого оборудования.

Особенности использования разъемов RJ45 в промышленных сетях

В промышленных условиях к сетевым разъемам предъявляются повышенные требования по надежности и защите от внешних воздействий. Для таких применений используются специальные промышленные версии разъемов RJ45:

• Усиленный корпус из прочного пластика или металла
• Защита от пыли и влаги (класс защиты IP67 и выше)
• Расширенный диапазон рабочих температур
• Улучшенное экранирование от электромагнитных помех
• Фиксация кабеля через резьбовое соединение
• Виброустойчивое исполнение

Промышленные разъемы RJ45 обеспечивают надежную работу сети в сложных условиях эксплуатации — на производствах, транспорте, в уличных системах видеонаблюдения и т.д.

Перспективы развития технологии RJ45

Несмотря на появление новых стандартов, разъем RJ45 продолжает активно развиваться:

• Разработка новых категорий кабеля (Cat8) для скоростей 25/40 Гбит/с
• Улучшение экранирования для снижения перекрестных помех
• Создание компактных разъемов для мобильных устройств
• Интеграция оптических компонентов для гибридных решений
• Развитие технологий Power over Ethernet (PoE) для передачи питания

Эти инновации позволят разъему RJ45 оставаться актуальным еще долгое время, обеспечивая обратную совместимость с существующей инфраструктурой при росте пропускной способности сетей.

Защищенный разъем RJ-45 для промышленных применений | Журнал сетевых решений/LAN

Amphenol RJ-Field Разработанная компанией Amphenol система RJ-Field позволяет защитить обычный разъем RJ-45, используемый для передачи данных в сетях Ethernet, от воздействия электромагнитного излучения, агрессивных внешних сред (жидкость, солевой туман, пыль), а также ударов и вибрации.

Amphenol RJ-Field

Разработанная компанией Amphenol система RJ-Field позволяет защитить обычный разъем RJ-45, используемый для передачи данных в сетях Ethernet, от воздействия электромагнитного излучения, агрессивных внешних сред (жидкость, солевой туман, пыль), а также ударов и вибрации. Компоненты, входящие в систему RJ-Field, полностью совместимы с обычными гнездами и вилками RJ-45, что значительно упрощает процедуру тестирования и монтажа.

Надежность соединения компактного разъема RJ-45 с гнездом в системе RJ-Field обеспечивается за счет специальной «байонетной» защелки, разработанной согласно военному стандарту MIL-C-26482, в результате разъем увеличивается в размерах и достигает в длину около 58 мм при диаметре 35 мм.

Стандарт на построение структурированных кабельных систем (СКС) не позволяет устанавливать никакой другой разъем, кроме RJ-45, но при построении СКС на промышленных предприятиях его применение не отвечает предъявляемым требованиям. Именно поэтому RJ-Field, отвечающая уровню защиты IP-67, может быть полезна для построения сетей на промышленных предприятиях, в робототехнике, в научно-исследовательских лабораториях, поездах, судах — везде, где обычные разъемы RJ-45 не выдерживают воздействия агрессивных факторов.

Защищенный разъем RJ-45 для промышленных применений

Поделитесь материалом с коллегами и друзьями

Набор SK-LAN-3 для обжима витой пары и контроля распиновки разъемов RJ45/11

Набор системного администратора SK-LAN-3 предназначен для обжима модульных коннекторов RJ45, RJ11/12, RJ22 (8P8C, 6P2C / 6P4C / 6P6C, 4P2C / 4P4C) и проверки их распиновки (правильности обжима). Этот небольшой комплект содержит необходимый инструмент для подключения оборудования к сетям Ethernet и телефонным линиям, изготовления соединительных патч-кордов и расшивки витой пары в модульных розетках. Инструмент и кабельный тестер собран в очень прочной сумке из высокотехнологичного материала CORDURA®*. Габариты: 30 x 14 x 15 см.

Комплектация набора SK-LAN-3:

1. Кабельный тестер для модульных разъемов RJ11, RJ12, RJ45, Jonard (JIC-MCT-468)
2. Кримпер для обжима коннекторов RJ 45, RJ 22, RJ 12,  RJ 11 (6 в 1), Jonard (JIC-UC-864)
3. Инструмент для разделки кабеля UTP/STP, плоского 4P/6P, Coax RG59/6 и RG7/11 (JIC-UST-500)
4. Инструмент для расшивки кабеля на кросс 110, Jonard (JIC-ENI-110)
5. Отвертка универсальная: крест Ph2, Ph3, прямой 7 и 5 мм., шестигранник 6 и 8 мм, Jonard (JIC-SD-61)
6. Мини отвертка универсальная с клипсой: крест PH0, PH00, прямой 1.6 и 3.2 мм., Jonard (JIC-SD-41)
7. Сумка для инструментов повышенной прочности, из ткани CORDURA®, Jensen h2930JT (392-306)



   Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): Greenlee, TEMPO, Klauke, Jonard Tools, Jensen, FIS, Pressmaster, Stanley, Streamlight, 3М, Grandway, Endura, Kabifix, Softing IT Networks, VIAVI, TEMPO, Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.
   В случае отсутствия основных комплектующих набора, могут быть использованы равноценные замены, аналогичные по техническим характеристикам и только от производителей (торговых марок) входящих в вышеуказанный перечень.



Технические характеристики комплектующих набора SK-LAN-3:

№	Артикул	Описание
1.	2-10-0341	Сумка для инструментов из ткани CORDURA® Материал: высокопрочный нейлон «Кордура» (Cordura) Внутренние карманы для инструментов: 6 шт. Внешние карманы разделённые на 3 секции: 2 шт. D-образные крепежные кольца для опционального плечевого ремня Цвет: морская волна Габариты: 30 x 14 x 15 см Вес 426 грамм
2.	JIC-MCT-468	Jonard JIC-MCT-468 — кабельный тестер для модульных разъемов RJ45, RJ11/12 Проверка витой пары с разъемами RJ45, RJ12, RJ11 Тестирование на обрывы, короткие замыкания перепутанные пары Светодиодная LED индикация на основном и удаленном устройстве Функции замедления тестирования Чехол для переноски в комплекте 9В батарея (в комплекте)
3.	JIC-UC-864	Jonard UC-864 — кримпер для обжима коннекторов RJ45/22/12/11 Обжим 4-x, 6-ти и 8-и позиционных модульных коннекторов (RJ45/22/12/11) RJ45 – 8 позиционные (4 пары / 8 проводников) RJ11 – 6 позиционные (2 пары / 4 проводника) RJ12 – 6 позиционные (3 пары / 6 проводников) RJ22 – 4 позиционные (1 пара / 2 проводника) RJ22 – 4 позиционные (2 пары /4 проводника) Прорезиненные рукоятки исключающие проскальзывание инструмента Обрезка кабеля Снятие внешней изоляции круглого кабеля Снятие внешней изоляции плоского телефонного кабеля
4.	JIC-ENI-110	Безударный инструмент для расшивки кабеля на кросс 110 Назначение: расшивка провода на 110 кросс Два лезвия: с ножом для обрезки провода и без Цвет рукояти: светло синий Вес: 64 грамма
5.	JIC-SD-61	Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ) Функции: крестовая отвертка, плоская отвертка и гаечный ключ Размер крестовой отвертки Phillips: Ph2 и Ph3 Размер плоской отвертки 3/16″(4.76 мм) и 9/32″ (7.14 мм) Размер гаечного ключа: 5/16 «(~8 мм) и 1/4» (~6 мм) В стандартном комплекте: Ручка, стержень, две двухсторонние биты Устойчивый к коррозии вал Намагниченные наконечники Ручка из мягкой резины Отделка: полированная Стандарты: ASME / ANSI Общая длина 190.5 мм Масса 179.62 г
6.		Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой Тип шлица: Phillips (крест), Slotted (прямой). Размеры крестовых бит Phillips: PH0, PH00. Размеры прямых бит Slotted: 1/8″ (3.18 мм), 1/16″ (1.58 мм). Клипса держатель. Цвет: синий. Длина: 133 мм. Вес: 14 гр.
7.		Инструмент для зачистки коаксиального, телефонного кабеля и витой пары. Двухпозиционное лезвие для коаксиала RG 59/6 и RG 7/11 (5000 операций) Отверстие для зачистки внешней изоляции LAN кабеля до 6,36 мм Отверстие для резки кабеля всех типов Отверстие для плоского телефонного кабеля и 4P/6P Возвратная пружина Длина — 127 мм. Вес — 113 г



*Кордура (CORDURA®) – это высокотехнологичный материал, который обладает повышенными показателями прочности, водостойкости и гигроскопичности. Состав: плотные нити полиамида и хлопка (10%). Эта запатентованная ткань имеет особую технологию строения нити и состоит из мелко нарезанных и плотно скрученных волокон. Материю обрабатывают в несколько этапов специальной пропиткой. В конечном результате получается износостойкое водоотталкивающее покрытие. Такая нить прочнее обычной полиамидной в четыре раза. Имеет высокую температуру плавления – около 210 градусов.

Благодаря своим уникальным качествам Cordura широко применяется в тактическом снаряжении военных и спецназа. Изделия, пошиты из материалов CORDURA несомненно, с честью пройдут испытание временем и расстоянием.
CORDURA — это прочность, надежность и стиль.

Видео работы кабельного тестера:

Видео работы пресс клещей:

Видео работы стриппера:

Видео работы инструмента для расшивки витой пары на кросс:

Почему эта настройка LAN (разъем RJ45 CAT7 в разъем RJ45 CAT6A) не работает?

У меня mediabox с восемью CAT6A разъемы (по крайней мере, CAT6A отпечатан на них) предустановленные. Кабели ethernet (оранжевого цвета) ведут в разные комнаты квартиры.

в «Фриц!Коробка/Homebox кабель» маршрутизатор имеет только четыре разъема RJ45. Моя цель состоит в том, чтобы собрать все разъемы CAT6A в одной локальной сети (также позволяя WAN через маршрутизатор конечно), используя NETGEAR ProSAFE GS108Ev3 переключатель.

Я купил кабели Ethernet гигабита CAT7 с штепсельными вилками RJ45 (S / FTP PIMF), которые должны быть вниз совместимы с CAT6A, CAT6, CAT5E etcetera.

однако, если я подключу фрица!Коробка порт LAN1 с одним из портов коммутатора ProSAFE (в данном случае port1), а затем подключите коммутатор с одним из портов CAT6A и, кроме того, подключить RJ45 моего ноутбука с розеткой RJ45 в комнате CAT6A ведет к нему говорит «Неопознанная сеть / нет подключения к интернету».
То, что я заметил, состоит в том, что порт коммутатора, который соединяется с гнездом CAT6A, всегда указывает на светодиод, который говорит «10M connection active», даже если нет никакого клиента, связанного где угодно. Я не уверен, что это нормально.

вот проект топологии для лучшего понимания:

используя эту настройку, я не могу ни ping / reach маршрутизатор (192.168.178.1), ни коммутатор (192.168.178.2) с ноутбука, который находится в любой комнате, к которой ведет оранжевый кабель (я пробовал разные розетки в разных комнатах).

несмотря на то, что CAT6 + сложнее сломать, чем более ранние версии, я заметил, что кабели согнуты очень сильно, как вы можете видеть на этой картинке:

У меня были сломанные кабели раньше, но те, что на картинке, не согнуты так сильно, как кабели, которые перестали работать должным образом после того, как слишком сильно согнулся.
Это может быть физический сбой?

когда я подключаю маршрутизатор к коммутатору с CAT7/с RJ45 порта, а затем подключить ноутбук напрямую к коммутатору, используя тот же тип кабеля, я получаю 1Гбит восходящей линии связи (IP через DHCP) и я могу просматривать веб-страницы и пинг коммутатор/маршрутизатор или посетить webинтерфейсами этих двух устройств.

кроме того, я вижу, что мой ноутбук появляется на вкладке сетевого подключения маршрутизатора webinterface, как so:

общие настройки коммутатора NETGEAR ProSAFE выглядят следующим образом:

и вкладка состояние порта показывает, что все нормально, как только я обойду разъемы CAT6A с оранжевыми кабелями (я не уверен, что это действительно кабели CAT6A, я не могу прочитать отпечатки):

сделал ли электрик небрежная работа или я использую не то оборудование? Как соединить четыре комнаты (с двойной розеткой RJ45 каждая) через разъемы CAT6A в mediabox?

Ethernet RJ45 и LAN – что это такое и для чего нужно?

Какие бывают порты у компьютера и ноутбука: все виды разъёмов и адаптеров

Какие инструменты понадобятся

Большинство людей, которые предпочитают решать домашние проблемы самостоятельно, рано или поздно обзаводятся необходимым для обжимки RJ45 инструментом. Благо, его покупка не представляет сложности и не ударит по кошельку. Итак, для работы понадобятся:

• обжимные клещи, они же кримпер;
• новые коннекторы RJ45, их можно купить в любом магазине электротехники или компьютерных запчастей;
• острый нож.

Коннекторы RJ-45

Коннектор RJ-45

Клещи для обжима RJ-45

Чтобы не допустить ошибок и обжать витую пару правильно с первого раза, понадобится хорошая освещенность рабочего места и внимательность.

LAN

Начнем, пожалуй, с сокращенного названия LAN, а в развернутом виде звучит как «Local Area Network» – что в переводе обозначает: «Локальная сеть». На этом этапе многим уже стало понятнее, но на всякий случай расскажу по подробнее.

В частности, LAN можно обозначать абстрактное подключение локальной сети. Локальная сеть — это сеть нескольких устройств, компьютеров, ноутбуков, камер видеонаблюдения, серверов, которые находятся в одном месте. Отличным примером служит домашняя локальная сеть. Если у вас есть Wi-Fi роутер (маршрутизатор), то значит дома у вас точно есть LAN.

Давайте взглянем на порты роутера и вам сразу всё станет понятно. Чаще всего на подобных аппаратах есть хотя бы 1 LAN порт для подключения локального устройства. На картинке выше их 4. И сюда мы может подключить ноутбук, компьютер, телевизор или сетевой принтер. Все они будут в одной локальной сети.

Но есть ещё один вход, который обычно выделяется на фоне остальных и имеет надпись «WAN». WAN или Wide Area Network — это глобальная сеть. Обычно туда вставляют кабель от провайдера и подключение к интернету идёт именно с этого порта.

ПРИМЕЧАНИЕ! Иногда порты имеют другие обозначения «LAN» – «Ethernet», а «WAN» – «Internet». Названия похожи, но имеют разное назначение.

Общую схему вы можете наблюдать выше. Кабель от провайдера идёт в WAN порт. Далее после настройки интернета и подключения на маршрутизаторе, все подключенные устройства к локальной сети будут иметь доступ к глобальной сети. Какие-то основные вещи я рассказал, но если вы хотите поподробнее узнать про LAN и другие подключения, то смело идём сюда.

Виды коннекторов RJ их строение и отличия

Коннектор RJ – давайте разберемся что обозначает это название. Дословно его можно трактовать так – соединительный стандартизированный разъем. Аббревиатура RJ расшифровывается как “Registered Jack”.

Вместе с развитием технологий и появлением огромного количества различного оборудования возникла необходимость в создании единого универсального интерфейса для организации соединения между устройствами. Лучше всего с этой задачей смогли справится именно коннекторы на базе нескольких токопроводящих контактов, способные одновременно передавать информационные электрические импульсы по нескольким каналам. В то же время, практичное и простое строение коннекторов RJ позволило производить их совсем не дорого и использовать повсеместно. Это и стало залогом популярности интерфейса RJ.

8-916-813-8932

НАДЕЖНЫЕТЕХНОЛОГИИ!

Порты и разъемы

Понятие порта в компьютере многозначно. Самое общее определение: порт – это соединение (физическое или логическое), через которое принимаются и отправляются данные. Обмен данными между любыми устройствами возможен только при наличии утвержденного стандарта на интерфейс.

В состав аппаратного обеспечения порта входит специализированный разъём, предназначенный для подключения оборудования определённого типа. Часто этот специализированный разъем и называют портом, например USB-порт, но есть разъемы, которые портами называть не принято, например, RJ11.

Как правило, каждый порт имеет обозначение, которое размещается рядом с разъемом.

Порты, используемые в ноутбуках:

• IEEE 1394 (FireWire) ;

• Порт eSATA и комбинированный порт USB/eSATA;

• Сетевой порт Ethernet;

• Последовательный порт RS-232;

• Порты для подключения внешних мониторовVGA, DVI, S-Video, HDMI, DisplayPort;

• Порт для док-станции и порт репликатор;

• Порты для модулей расширения PCMCIA, ExpressCard.

В промышленных ноутбуках можно встретить параллельный порт LPT.

Порт USB

USB -Universal Serial Bus – универсальная последовательная шина.

USB-порты являются своего рода стандартом для подключения внешних устройств, к которому стремятся все производители этих устройств. К портам USB подключаются: мыши, клавиатуры, принтеры, сканеры, модемы, кардридеры, флэш-накопители, фотоаппараты, сотовые телефоны, плееры, жёсткие диски, оптические дисководы и др.

Два разъема USB 2.0

Существуют несколько типов разъемов USB: тип A, тип B, mini USB и micro USB.

Для подключения периферийных устройств к шине USB используется четырёхпроводной кабель, при этом два провода (витая пара) используются для приёма и передачи данных, а два провода – для питания периферийного устройства.

Благодаря встроенным линиям питания USB позволяет подключать периферийные устройства без собственного источника питания.

На одной шине USB может быть до 127 внешних устройств. Наращивание разъемов USB происходит за счёт подключения USB-хабов. Уровень вложенности подключения хабов не может превышать пяти.

Cовременные ноутбуки оснащаются портами стандартов USB 2.0 и USB 3.0.

Спецификация USB 3.0, появившаяся в 2008 году, обеспечивает более высокую скорость передачи данных до 4,8 Гбит/с, что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0.

В USB 3.0 увеличена сила тока c 500 мА до 900 мА, что позволяет подпитывать от одного хаба большее количество устройств, сами устройства во многих случаях смогут избавиться от отдельных блоков питания.

Разъёмы и кабели обновлённого стандарта физически и функционально со-вместимы с USB 2.0.

Порт IEEE 1394

IEEE 1394 – высокоскоростной последовательный порт для цифровых видеоустройств.

Компания Apple продвигает стандарт IEEE 1394 под маркой FireWire, компания Sony – под маркой i.LINK.

IEEE 1394 применяется для подключения видеокамер, цифровых фотоаппаратов и других мультимедийных устройств, а также принтеров, сканеров, внешних жестких дисков.

Разъем 1394

Основные преимущества по сравнению с USB 2.0 – более высокая скорость передачи, большая стабильность, большая длина кабеля до оконечного устройства.

В ноутбуках, обычно, устанавливают разъем IEEE 1394a без питания – 4 pin -два провода для передачи сигнала и два для приема.

Порт eSATA

eSATA – External Serial ATA (Advanced Technology Attachment – присоединение по передовой технологии) – последовательный интерфейс для подключения внешних устройств, поддерживающий режим «горячей замены».

Стандарт eSATA предусматривает подключение внешних жестких дисков, оптических дисков, RAID-массивов. Скорость передачи данных гораздо выше, чем у USB 2.0 или IEEE 1394.

Разъем eSATA

• максимальная длина кабеля не превышает 2 метров;

• жёсткие диски, подключаемые через eSATA, потребуют дополнительного источника питания – это могут быть как разъёмы USB или 1394, так и розетка.

С недавнего времени многие производители оснащают свои ноутбуки ком-бинированным портом USB/eSATA, который поддерживает подключение устройств как по стандарту USB, так и по стандарту SATA.

Комбинированный разъем USB/eSATA

Порт Ethernet

Порт Ethernet предназначен для подключения ноутбука к компьютерной сети с помощью сетевого кабеля через разъем RJ45 (RJ-45).

Технология Ethernet описывается стандартами IEEE группы 802.3.

Существует несколько стандартов технологии Ethernet. Стандарты различаются скоростью передачи данных и передающей средой.

В ноутбуках обычно устанавливают порт Ethernet 10/100/1000, который поддерживает стандарты 10BASE-T, 100BASE-TX и 1000BASE-T для расстояний до 100 м.

Стандарт 10BASE-T позволяет передавать данные со скоростью 10 Мбит/с. Для передачи используется 4 провода кабеля витой пары категории 3 или категории 5.

По стандарту 100BASE-TX скорость передачи данных составляет 100 Мбит/c. Стандарт применяется для построения сетей топологии «звезда». Задействована витая пара категории 5, поддерживается дуплексная передача данных.

Стандарт 1000BASE-T – гигабитный (Gigabit, Geth) Ethernet позволяет передавать данные со скоростью до 1 Гбит/с. Стандарт предусматривает использование витой пары категорий 5e.

Разъем RJ45

Последовательный порт RS-232

RS-232 (англ. Recommended Standard) – стандарт последовательной асинхронной передачи двоичных данных между двумя устройствами на расстоянии до 15 метров.

Порт RS-232 в последнее время не часто встречается в бизнес-ноутбуках, но может быть полезен в промышленных ноутбуках.

Он используется для реализации систем сбора данных в реальном времени, подключения научного оборудования, управления другими устройствами.

Для подключения оборудования, работающего по стандарту RS-232, ноутбуки оснащаются 9-штырьковым разъёмом DB-9 (D-sub).

Разъем RS-232

Порт D-SUB (VGA)

VGA (англ. Video Graphics Array) – аналоговый интерфейс, предназначенный для подключения внешнего дисплея или проектора через 15-контактный разъём DB-15F (D-sub).

Разъем D-SUB (VGA)

В настоящее время VGA считается устаревшим и вытесняется цифровыми интерфейсами DVI, HDMI и DisplayPort.

Порт DVI

DVI (англ. Digital Visual Interface – цифровой видеоинтерфейс) – стандарт на интерфейс и соответствующий разъём, предназначенный для передачи видеоизображения на цифровые устройства отображения, такие как жидкокристаллические мониторы и проекторы.

Имеются три версии DVI:

• DVI-A – только аналоговая передача.

• DVI-I – аналоговая и цифровая передача.

• DVI-D – только цифровая передача.

Разъем DVI-D

Порт S-Video

Разъем S-Video

Аналоговый порт S-Video служит для подключения ноутбука к телевизору.

Порт HDMI

HDMI (англ. High-Definition Multimedia Interface – мультимедиа интерфейс высокой чёткости) – интерфейс, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования.

Разъем HDMI в ноутбуке используется для подключения к жидкокристаллическому телевизору или проектору.

Основное различие между HDMI и DVI состоит в том, что разъём HDMI меньше по размеру, а также поддерживает передачу многоканальных цифровых аудиосигналов.

Разъем HDMI

DisplayPort

DisplayPort – современный интерфейс, предназначенный для подключения к компьютеру аудио и видеоаппаратуры.

DisplayPort имеет пропускную способность вдвое большую, чем DVI, низкое напряжение питания и низкие посторонние наводки.

В настоящее время существуют два типа разъёмов: полноразмерный DisplayPort и уменьшенный Mini DisplayPort, разработанный компанией Apple. Размеры разъёма Mini DisplayPort в 10 раз меньше, чем у стандартного разъёма DVI.

Технология, реализованная в DisplayPort, позволяет передавать одновременно как графические, так и аудио сигналы.

Основное отличие от HDMI — более широкий канал для передачи и большая скорость передачи данных.

Разъм DisplayPort ноутбука Lenovo ThinkPad W510

Порт для док-станции

Док-станция (dockstation) – это специальная “подставка под ноутбук”, предназначенная для подключения к ноутбуку набора различных портов, разъемов и интерфейсов.

Док-станция обычно устанавливается на стационарном рабочем месте, к ней можно подключить монитор, мышь, клавиатуру, сетевой кабель, принтер. В ней может находиться встроенный блок питания, дисковод CD/DVD.

Ноутбук устанавливается на док-станцию, и через специальный разъем все его интерфейсы соединяются с интерфейсами док-станции, облегчая тем самым подключение ноутбука к внешним устройствам.

Док-станция не только существенно расширяет набор интерфейсов, но и делает более удобным переход из офисного режима использования ноутбука в мобильный.

При использовании док-станции нет необходимости каждый день, уходя домой, терять время на то, чтобы отсоединить ноутбук от сети и периферии. Всё, что нужно сделать, – извлечь его из док-станции.

Сам же разъём для подключения док-станции, как обычно, находится на днище ноутбука и в тех случаях, когда необходимости в нём нет, закрывается небольшой шторкой, предохраняющей от засорения.

Док станции выпускаются, как фирмами изготовителями ноутбуков, так и сторонними разработчиками.

Как правило, у каждого производителя есть собственный вариант разъёма для подключения док-станции.

Разъём для подключения док-станции Sony VAIO SZ2

Порт-репликатор

Порт-репликатор (Port replicator), как и док-станция, служит для подключения к ноутбуку различных портов, разъемов и интерфейсов, но возможности его меньше.

Порт-репликатор позволяет иметь всегда готовое подключение к большому монитору, клавиатуре, принтеру, внешнему факс-модему, мыши, мощным стерео-колонкам и др. что сохраняет разъемы этих подключений на более длительный срок от возможных поломок и сокращает время подключения.

Порт-репликаторы выпускаются, как фирмами производителями ноутбуков (некоторые даже идут в комплекте с ноутбуком) или же сторонними производителями – универсальные порт-репликаторы.

Производители обычно имеют собственные варианты разъёмов для подключения порт-репликатора.

Порт PCMCIA

PCMCIA (Personal Computer Memory Card International Association)- спецификация на модули расширения, разработанная ассоциацией PCMCIA.

Карты расширения, изготовленные в соответствии с этой спецификацией обычно называются PC-карты (PC Card).

Основные типы карт расширения: Type I, Type II и Type III.

Все карты расширения имеют размер 85,6 мм в длину и 54 мм в ширину.

Карты Type I имеют 16-разрядный интерфейс и используются для расширения памяти. Толщина карты Type I- 3,3 мм. Разъем имеет один ряд контактов.

Карты Type II оснащаются либо 16-, либо 32-разрядным интерфейсом. Толщина карты- 5 мм. Они поддерживают устройства ввода-вывода, что позволяет использовать их для подключения периферийных устройств. Разъём имеет два ряда контактов.

Карты Type III поддерживают 16- или 32-разрядный интерфейс. Они имеют толщину 10,5 мм, что позволяет устанавливать на карту стандартные разъёмы внешних интерфейсов и избавиться таким образом от дополнительных кабелей. Разъем имеет четыре ряда контактов.

Разъем PCMCIA представляет собой щель шириной 54 мм, которая закрыта либо откидной шторкой, либо пластиковой заглушкой.

Разъем (слот) PCMCIA (вверху) и заглушка, внизу – кардридер

Большинство современных ноутбуков оснащается лишь одним разъемом PCMCIA типа II.

Порт ExpressCard

Стандарт ExpressCard для карт расширения был разработан ассоциацией PCMCIA на смену стандарту PC Card.

Новый стандарт был создан на базе новой скоростной последовательной шины PCI Express. Стандарт ExpressCard не только более производительный, чем PC Card, но и более универсальный. Через ExpressCard можно подключаться к шине USB.

Карты ExpressCard бывают двух типов, отличающихся по ширине: 34 мм и 54 мм.

Соответственно и разъемы бывают двух типов ExpressCard/34 и ExpressCard/54. При этом карты 34 мм можно устанавливать как в разъем ExpressCard/34, так и в разъем ExpressCard/54.

Через разъемы ExpressCard подключают ТВ-тюнеры, звуковые карты, карты Wi-Fi, флеш-накопители (они часто подключаются через USB-составляющую интерфейса ExpressCard), модемы для работы в сотовых сетях и др.

Разъем ExpressCard/54 (вверху)

Разъем RJ11

Разъм RJ11

Разъем RJ11(RJ-11 Registered jack) – разъем модема ноутбука. Используется для подключения к Интернету через модем по телефонной линии.

Аудиоразъемы

Разъемы для наушников и микрофона.

Разъем для Кенсингтонского замка

Кенсингтонский замок (Kensington lock) – небольшое отверстие в корпусе ноутбука, предназначенное для прикрепления ноутбука специальным тросиком с замком к любому к неподвижному или тяжелому прдмету аналогично тому, как пристегивают велосипеды противоугонным тросом. Применение Кенсингтонского замка позволяет снизить риск кражи защищаемого ноутбука.

В любом компьютере есть несколько небольших отверстий для подключения дополнительных устройств. Большинство из них называется портами . А некоторые – разъемами .

Грань между тем, что называется портом, а что разъемом достаточно тонкая. Поэтому можно использовать любое из этих определений – это не будет большой ошибкой.

Такие отверстия находятся сзади, спереди или сбоку в зависимости от вида компьютера.

В ноутбуках, например, порты расположены на боковых частях.

В стационарных ПК большинство разъемов находится на задней стенке системного блока. А некоторые размещены еще и на передней части.

Количество портов зависит от фирмы-изготовителя, «крутости» компьютера и даты его выпуска.

Проблема

Одна из самых частых причин в пропаже интернета дома – проблема в кабеле. Есть много вариантов:

1. Перетерся провод где-то в угловых соединениях – шоркнули его или пнули, бывает.
2. Нарушилось соединение в коннекторе – провод там открытый, так что может и переломиться. Порой просто отходит соединение. А со временем обжим «пересыхает», так что все равно приходится улучшать соединение.

Суть в том, что при замене провода или починке коннектора, все равно придется как-то заново нацеплять те самые коннекторы. А вот эта процедура и называется обжимом. И сделать это можно вполне в домашних условиях самому (я вам как матерый админ говорю, и не в такие времена жали кабель). Но нужно немного теории – это вам не электропроводка. Так что сначала немного теории, а потом перейдем к практике.

Подготовительные работы

Сначала от кабеля отрезают старый RJ45 с куском провода 1-2 см. Если есть возможность, внимательно осматривают проходящие внутри жилы и записывают их порядок следования. При этом желательно расположить RJ45 защелкой вниз, чтобы потом так же точно действовать с новым коннектором.

Все жилы в кабеле окрашены попарно. Одна имеет сплошной цвет, другая тонкую полоску на белом фоне. Обычно распознать окрас каждой жилы внутри старого разъема RJ45 не представляет сложности. Когда эта работа закончена, срезают 2-3 см изоляции с конца кабеля и обнажают внутренние жилы. В структуре есть капроновая нить. Ее следует удалить.

Способы обжима интернет-кабеля

Обжимается шнур для того, чтобы войти в разъем сетевой карты или розетку и зафиксироваться там всеми контактами. Все 8 контактов 4-жильного кабеля витой пары и внешнюю обтяжку изготавливают в виде плотного шнура, который изначально не содержит каких-либо коннекторов. Делается это для того, чтобы провод не цеплялся за другие вещи при хранении и транспортировке. Также это позволяет ему пролезать в небольшие отверстия в стенах при прокладке в квартиру. Если бы обжимка осуществлялась на заводе изготовителе кабеля, то протяжка бы занимала больше времени и требовала бы больше ресурсов.

Способы прямых обжимов

Прямое соединение

Провод прямого соединения часто называется патч-кабелем и требуется для замены беспроводного соединения. Его главная особенность заключается в том, что контакты проводов на одной его стороне полностью соответствуют контактам на другой. При этом используется один стандарт: либо T568A, либо T568B.

Его используют, чтобы подсоединить:

• Коммутатор и маршрутизатор;
• Компьютер и коммутатор;
• Компьютер и концентратор.

Схематический пример перекрестного соединения

Перекрестное подключение

Перекрестный тип используется для прямого подключения двух компьютеров. Его главное отличие от прямого кабеля в том, что он использует различные стандарты расположения контактных групп. На одном его конце может применяться стандарт T568A, а на другом — T568B. Наиболее часто его применяют для того, чтобы объединить устройств одного типа, а именно:

• Коммутатора и коммутатора;
• Коммутатора и концентратора;
• Двух маршрутизаторов;
• Двух компьютеров;
• Компьютера и маршрутизатора.

Обжатие провода длинногубцами

Экранированные и неэкранирорванные

Коннекторы RJ-45, в свою очередь, также бывают экранированными. В отличии от неэкранированных собратьев, у них имеется защитный экран из тонкого металла от электромагнитных наводок и помех.  Маркируются такие изделия как STP или FTP

Стоит понимать, что использовать коннекторы FTP следует только в экранированных сетях где все компоненты имеют такую защиту и заземление. Иначе экранированный коннектор будет также исправно исполнять свою функцию передачи данных, но защитить Вашу сеть от помех исходящих от мощного оборудования или силовых кабелей не сможет.

См. также[править | править код]

• Title 47 CFR Part 68[en] (англ.)

Проверяем качество выполненного обжатия

После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

Первый способ — тестер кабельный

Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет.  Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

Второй вариант — мультиметр

У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

Третий способ — подключение устройства, с другими устройствами

После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

Категория коннекторов RJ

Каждый вид коннекторов имеет свою сетевую категорию. Этот параметр, во-первых, дает знать с каким оборудованием и кабелем его можно использовать, а во-вторых, указывает на скоростные параметры передачи данных которые он может поддерживать.

Категории и коннекторы:

• RJ-45 – категория 5е, 6
• RJ-11, RJ-12 – категория 3

Все что нужно знать о сетевых категориях – здесь

Перейти в раздел коннекторы

Выбор провода

На самом деле ничего сложного в выборе нет, для прокладки дома можно выбрать самый дешевый. Но для уличного использования лучше всего взять с защитой от влаги, пыли и резкого перепада температуры. Поэтому поводу у меня есть отдельная статья про витую пару, которую мы и будем использоваться. Также советую сохранить статью по обжимке витой пары, потому что – это скорее всего вам пригодится.

Коннектор RJ-45, RJ-11 и его особенности

Коннектора применение

При организации сетей коммуникации, в основе которых лежит кабель витая пара, специалисты применяют различные коннекторы, джеки, разъемы и т.п. Для правильного подбора коннекторов, необходимо изучить их разновидности, характеристики и способ применения.

Кабельная продукция: определение, применение

Кабель витая пара – это продукция, состоящая из пары проводников, скрученных между собой, а также вокруг аналогичных пар. LAN-кабель между собой различается по количеству скрученных пар проводников и варианту исполнения.

При создании сетей коммуникации в основном применяются два типа кабельной продукции: UTP и FTP. Кабели, созданные на основе витой пары, подразделяются на семь основных категорий, из которых каждая имеет свои свойства. Чем выше категория кабеля, тем лучше скорость передачи данных.

Для подключения LAN-кабеля к телекоммуникационному оборудованию необходим коннектор.

Типы коннекторов для LAN-кабеля

Самое широкое распространение получили RJ-коннекторы (RJ-45). Аббревиатура RJ означает Registered Jack – зарегистрированный разъем. Среди моделей стоит выделить коннекторы типа RJ 11 — RJ 12, а также RJ 45.

Первые две модели используются при подключении факсов, стационарных телефонов. Конструкция коннекторов состоит из шести позиций для контакта, однако занимать устройства могут от 4-х (тип RJ-11) до 6-и (тип RJ-12) контактов.

Модель коннектора RJ 45 чаще используется при организации вычислительных и локальных сетей. Конструкция коннектора предусматривает 8 контактных ножей столько же фиксаторов с золотым напылением.

Типы и состав контактных ножей

Типы:

• 3-prong blade – контакт универсальный для многожильного провода или одножильного провода.
• 2-prong blade – для одножильного провода.

Изделие с тройной вилкой предназначается для прикрепления к концу многожильного провода или одножильного провода.

Ножи (ламели) могут быть бронзовыми, медными, фосфорно-бронзовыми, никелевыми, медно-аллюминиевыми и т.п. Чаще встречаются никелевые и фосфорно-бронзовые изделия. Чтобы обеспечить лучший контакт, сверху ножи покрываются слоем золота, толщиной до 50 мкм.

На заводах применяются нормы покрытия золотом – около 3 мкм. По уровню покрытия определяется количество коммутаций, которые коннектор способен выдержать во время эксплуатации. В зависимости от количества напыления золота на RJ 45 цена сильно меняется.

Корпус изделий изготовлен из ABS-пластика прозрачного цвета.

Разновидности коннекторов:

• Для UTP-провода – неэкранированные.
• Для кабеля типа STP или FTP – с экраном.

Использование некоторых категорий коннекторов зависит напрямую от категории витой пары (это касается изделий типа CAT1 — CAT7 и RJ-45). По этому же критерию определятся эффективность частотного диапазона. К наиболее распространенным относятся изделия категории 5, 5е и 6. Например коннектор RJ-45 CAT6.

Применение кабельной продукции

Любое сетевое оборудование подключается при помощи кабеля с коннектором. Невозможно прямое подключение провода или кабеля к прибору.

В конструкции коннектора предусмотрена защелка, благодаря которой кабель надежно удерживается в разъеме сетевого оборудования. Случайное отсоединение прибора от сети возможно в крайне редких случаях. При выборе коннектора изучают характеристики каждой модели, поскольку часть их подходит только для профессионального использования.

Монтаж коннектора RJ-45

Чтобы соединить кабельную продукцию с коннектором, необходим купить кримпер RJ-45 (специальный инструмент для обжима). Кримпер надежно фиксирует провода

Порядок выполнения обжима кабельной продукции:

• С кабеля снимают внешнею изоляцию.
• Отмеряют расстояние проводника до конца джека.
• Вставляют кабель в коннектор, используя одну из нижеприведенных схем раскладки.
• Кабель с распределенными по цвету жилами вставляют в отверстие инструмента для обжима.
• Сживают ручки кримпера.

Схемы раскладки кабеля в коннекторе:

• Для 568А: 1 – бело-зеленый, 2 – зеленый, 3 – бело-оранжевый, 4 – синий, 5 – бело-синий, 6 – оранжевый, 7- бело-коричневый, 8 – коричневый.
• Для 568В: 1 – бело-оранжевый, 2 – оранжевый, 3 – бело-зеленый, 4 –синий, 5 – бело-синий, 6 – зеленый, 7 – бело-коричневый, 8 – коричневый.

В компании AVS Electronics можете выгодно купить RJ-45 коннектор, а так же наши специалисты помогут Вам подобрать продукцию исходя из ваших предъявляемых требований.

.

Разъемы Ethernet

| Разъемы Ethernet

Разъемы Ethernet используются для сетей Ethernet, таких как телекоммуникационное оборудование или оборудование для передачи данных. Разъемы Ethernet подключаются к каждому концу кабеля Ethernet. Соединения Ethernet между устройствами обеспечивают надежное, стабильное и свободное от помех соединение с высокой скоростью передачи данных и иногда предпочтительнее беспроводных сетей или сетей Wi-Fi.

Разъем RJ45 — наиболее известный тип. Разъемы RJ45 имеют конфигурацию 8P8C (8 контактов, 8 контактов).Для правильной работы разъема отдельные провода кабеля Ethernet должны быть вставлены в эти места в соответствии со стандартом проводки T-568A или T568B. Технически 8P8C может использоваться с другими типами соединений помимо Ethernet; он также используется, например, с последовательными кабелями RS-232. Однако, поскольку RJ45 является преобладающим использованием 8P8C, профессионалы отрасли часто используют эти два термина как синонимы. Разъемы RJ45 подходят для различных категорий LAN от Cat3 до Cat6a.Также доступны различные варианты монтажа, включая крепление на кабеле, крепление на печатной плате и на панель. Для получения дополнительной информации посетите наше полное руководство по разъемам RJ45.

Сети Ethernet очень распространены в домашних и рабочих средах. Сеть — это просто несколько взаимосвязанных устройств, которые могут обмениваться данными друг с другом. Домашние сети обычно основаны на маршрутизаторе или модеме, подключенном к различным другим устройствам, таким как ПК и ноутбуки, интеллектуальные телевизоры, мобильные телефоны, игровые консоли, медиа-серверы и принтеры.Домашняя установка такого типа является примером LAN (локальной сети). Название происходит от того факта, что все подключенные к нему устройства находятся рядом с другими, как правило, в одном здании.

Типы разъемов RJ

• RJ11
• RJ12
• RJ22
• RJ25
• RJ45
• RJ48
• RJ50

Разъем RJ45 сегодня используется для обозначения как вилок RJ45, так и розеток RJ45. Штекеры, иногда называемые модульными разъемами, обычно находятся на концах кабелей Ethernet.Розетки или гнезда обычно встраиваются в устройство, которое подключается или монтируется к неподвижной стеновой панели.

Другие типы разъемов Ethernet

Мини-разъемы ввода-вывода — это небольшие межплатные интерфейсы, подходящие для большинства сред. Эти разъемы легко устанавливаются без необходимости заделки проводов и пайки. Разъем mini IO состоит из корпуса, оболочки и клеммы с контактными точками. Наружные материалы изготовлены из термопластов, что делает их очень устойчивыми к ударам, вибрации и экстремальным температурам.Клеммы имеют контакты из медного сплава, который увеличивает проводимость и обеспечивает надежное соединение. Механизмы защелки предотвращают вытягивание кабелей из разъемов mini IO.

Для чего используются разъемы RJ?

RJ означает зарегистрированный разъем, который представляет собой стандартизованный сетевой интерфейс. Разъемы RJ45 используются для подключения кабелей Ethernet к оборудованию в компьютерных сетевых приложениях, например, к телекоммуникационному или информационному оборудованию. Разъемы RJ45 состоят из модульных разъемов и вилок.Штекеры RJ45 подключаются к каждому концу кабеля Ethernet.

RJ45 Female to Female CAT6 Network Ethernet LAN Connector Adapter Cable Extender In-Line Coupler — покупайте по низким ценам на платформе электронной коммерции Joom

Вопрос и ответ: (1) В: Будет ли вообще ухудшаться сигнал, если я подключу кабель категории 6 длиной 30 и 10 футов? О: Я пробегаю 30 футов с еще 15 и никогда не испытывал проблем. Я сомневаюсь, что вы заметите разницу (2) В: могу ли я подключать кабели разной категории? О: Это годится только для кабеля Ethernet.(3) В: Будет ли через это передаваться питание кабеля POE? О: Это должно работать, поскольку мощность проходит по тем же проводам, что и данные.

Характеристики: 1. Соединитель RJ45 может соединять два штекерных кабеля Ethernet вместе и увеличивать длину кабеля Ethernet. 2. Разъем RJ45 может увеличивать скорость до 10 гигабит для подключения кабеля Ethernet Cat6. 3. С позолоченными контактами и простой защелкивающейся зажимной муфтой муфта обеспечивает надежное и устойчивое к коррозии соединение. 4.Это гнездо-гнездо для соединителя Ethernet совместимо с сетью Cat6 Cat5e, Cat5.5. Соединитель линейного домкрата RJ45 соответствует характеристикам категории 6 в соответствии со стандартом TIA / EIA 568-C.2.

Описание: 1. стабильная стыковка, подключи и играй 2.Гигабитная скорость передачи, стабильная передача и отсутствие падений 3. беспроблемное подключение сетевого кабеля, расширение не влияет на скорость сети 4. сверхтолстая печатная плата со встроенной проводящей цепью, чтобы избежать повреждения проводника и продлить срок службы 5. позолоченные контакты подключаются к высокоэффективным платам данных для обеспечения высокой проводимости 6.Металлический экран для защиты от внешних электромагнитных помех, таких как EML и RFL 7. два сетевых кабеля подключены последовательно, чтобы сформировать более длинный сетевой кабель. 8. легко решить проблему, что кабель домашней сети недостаточно длинный 9.Для устройств, которые часто подключают и отключают сетевые кабели (например, испытательные стенды), этот продукт можно использовать для защиты интерфейсов устройств.

Спецификация: Артикул: RJ45 Female to Female CAT6 Network Ethernet LAN Connector Цвет: черный / синий / желтый / красный / белый (по желанию) Материал: пластик Скорость передачи: 100 Мбит / с

В комплект входит: 1 * разъем LAN

Примечание: Допускается погрешность в 1-2 мм из-за ручного измерения.Из-за разницы между различными мониторами, есть различия в цвете, пожалуйста, выберите реальный продукт в качестве стандарта.

Тип продукта: Net Cables

Технический документ — Сравнение надежности RJ45 и Mini I / O

Введение

Новые разработки в промышленном IoT / Industrie 4.0 увеличивают количество подключений датчиков и исполнительных механизмов и требуют меньших габаритов разъемов, в то время как требования к надежности соединения возрастают из-за необходимости меньшей задержки.

В промышленных приложениях со степенью защиты IP20 используются разъемы RJ45, хотя интерфейс изначально был разработан для неэкранированной телефонной проводки с использованием протыкающих контактов. Интерфейс разъема RJ45 известен как не самое стабильное и надежное электрическое соединение в агрессивных средах с вибрациями и влажностью. Система разъемов Mini I / O — идеальный кандидат для Industrial Ethernet, с огибающей поверхности сопряжения всего 25% от размера разъема RJ45.

В качестве отправной точки для этого теста используются требования стандарта IEC 60306-7-X.Чтобы сравнить характеристики соединительных систем, недостаточно проверить, могут ли быть соблюдены определенные критерии спецификации. Вместо этого системы должны подвергаться нагрузке сверх того, что обычно требуется в выпуске продукта или спецификациях IEC. Например. IEC 60603-7-3 требует вибрации только 50 м / с ² , прибл. 5г. Уровень нагрузки отдельного испытания может быть повышен, но также необходимы различные комбинации испытаний, чтобы вызвать напряжения, которые соответствуют реальным условиям использования в промышленных приложениях.Уровни вибрации можно легко увеличить, но путем введения последовательности долговечности (циклы сопряжения), смешанного потока газа (MFG), температурного срока службы и вибрации, износ и коррозия будут индуцированы, что дает лучшее представление о характеристиках контактной системы в суровых условиях. .

Во время вибрации соединители обычно проходят квалификацию согласно IEC 60512-5-2 (испытание 2e) и пороговое значение на один разрыв определенной длины в течение заданного периода и уровня вибрации. Согласно IEC 60603-7 требование прерывания составляет 10 мкс.В настоящее время скорость передачи данных составляет 10 мкс, в зависимости от используемого протокола кодируется множество битов. Для этого теста отслеживаются более короткие прерывания, как описано в следующих разделах.

Рис. 1. Пример различных типов протестированных разъемов Ethernet

Система разъемов RJ45

Физический разъем, обычно называемый «RJ45», стандартизирован как модульный разъем 8P8C в соответствии с IEC60603-7, ANSI / TIA- 1096-A и ISO-8877. Подключенный к распиновке T568A и T568B, указанной в стандарте TIA / EIA-568, RJ45 совместим как с телефоном, так и с Ethernet.RJ45 — это модульный разъем, который изначально был разработан для использования в телефонной проводке. Модульные соединители были описаны в системе Registration Interface в США. Это было санкционировано Федеральной комиссией по связи (FCC) в 1976 году, в результате чего они стали известны как зарегистрированные домкраты. Пробивающий контакт, используемый в RJ45, является единственным известным принципом для надежного подключения к проволоке с мишурой, которая используется в шнурах стационарных телефонных катушек. Благодаря модульной конструкции он идеально подходит для подключения плоского кабеля различной ширины.Для плоского кабеля скорость заделки по-прежнему остается непревзойденной, поскольку все жилы прокалываются за один прием, а также предусмотрена двойная разгрузка от натяжения кабеля. К сожалению, схема подключения T567B требует пересечения проводов круглого кабеля , что делает подключение гораздо менее прямолинейным.

За последние десятилетия RJ45 доказал свою универсальность [1] и в настоящее время даже используется в промышленных средах за счет дополнительной защиты и прочных корпусов.

Система разъемов Mini I / O

Первоначально разработанная для японского промышленного рынка, Mini I / O была разработана, чтобы быть меньше и надежнее по сравнению с RJ45. Уменьшение огибающей поверхности сопряжения было достигнуто за счет выбора полностью закрытых металлических кожухов, которые воспринимают усилия, обеспечивают жесткие допуски и стабильность сопряжения. Благодаря использованию дополнительных нескольких паяных площадок и дополнительных анкерных штифтов с отверстиями, он может выдерживать тяговое усилие 98 Н в соответствии со спецификацией продукта, при этом сохраняя при этом истинность SMD-монтажа.Используя гермафродитную схему контактов, контакты вилки и розетки имеют пружинное действие и 2 независимые точки контакта, также известные как «контакты боевой змеи». Как создатель, TE Connectivity получила стандарт IEC для мини-ввода-вывода для скоростей до 1 Гбит / с / 100 м [2]. AMPHENOL и FCI используют этот разъем как стандарт для промышленного рынка.

Методы и результаты

Использованные образцы для испытаний

Разъемы подключаются к обычному промышленному кабелю Cat 5e, имеющему 26AWG [0.13 мм ² ] проволоки. Розетки RJ45 представляют собой прямоугольные домкраты типа SMD, за исключением одного типа оплавления через отверстие. Заглушки RJ45 бывают протыкающего или устанавливаемого на месте. Все марки разъемов тестируются попарно; штекер и гнездо одного производителя, за исключением одной пары. Для прямоугольных розеток Mini I / O версия SMD с ключом типа 2 была соединена с вилками версии под пайку.

После подготовки сборок выводов сразу же при первоначальных измерениях LLCR в лаборатории было обнаружено несколько некачественных заделок для прошивки RJ45 (R _всего — R _{навалом} > 20 мОм).Регулярная проверка качества заделки с помощью инструмента проверки целостности цепи не выявила этих дефектов. Исследование показало, что глубина ввода проволоки и / или глубина нагрузочной планки очень важны для получения хорошей заделки прожига. Для всех марок прошивок RJ45 необходимо соблюдать осторожность, чтобы гарантировать правильную глубину ввода провода при вдавливании организатора проводов в разъем, но некоторые бренды очень критично относятся к этому аспекту.

Анализ физики контактов

Контактные системы RJ45 и Mini I / O основаны на золоте поверх никеля.Сравнение приведено на рис. 2.

Рис. 2. Сравнение двух систем разъемов Ethernet с поперечными сечениями сопрягаемого интерфейса

Ключевые различия влияния на стабильность соединения в зависимости от типа разъема:

Схема RJ45:

1. Устойчивость точки контакта; Размеры и допуски, установленные серией IEC60603, допускают очень большие перемещения точки контакта (в худшем случае до 1,08 мм в направлении сопряжения) и изменения нормального усилия контакта.
2. Единая точка контакта; контактные системы только с одной балкой / точкой контакта могут быть очень стабильными [3], но в сочетании с плохой стабильностью точки контакта, вызванным износом, отсутствие избыточности от параллельных точек контакта показывает колебания сопротивления напрямую.Особенно, когда за износом в цикле сопряжения следует воздействие окружающей среды.
3. Соединение кромок со срезом: направление штамповки пробивающего контакта создаст кромку среза на сопрягаемой поверхности контакта. Некоторые контактные поверхности штекера RJ45 сглажены.
4. Принцип контакта с протыканием концевой заделки проволоки: во время протыкания инструмент давит на контактную поверхность, вызывая риск деформации или повреждения поверхности.

Расположение Mini I / O:

1. Стабильность точки контакта; цепь допуска точки контакта хорошо контролируется.Металлические корпуса позволяют более жесткие допуски и обеспечивают большую жесткость.
2. В штекере под пайку и в розетке SMD оба контакта имеют гладкую катаную поверхность.
3. Компоновка более сложная и требует наличия эластичного пружинного материала на стороне вилки и розетки.

Исследование производительности и надежности

Испытательные группы были определены для конкретных областей производительности. Каждая группа состоит из 4 сопряженных пар, то есть 32 контактных измерения сигнала на группу.

Механические свойства / вибрация / износостойкость

Были определены две испытательные группы: после 375 циклов спаривания, и были проведены испытания либо на влажность (21 цикл при -10 / 25/65 ° C), либо на MFG (4 газа / 21 день). при испытании на термостойкость и вибрацию до 25 г. Цель заключалась в том, чтобы вызвать воздействие окружающей среды после износа, чтобы можно было найти различия между контактными системами, не проводя слишком мягких испытаний или разрушения всех соединений. Повышение контактного сопротивления низкого уровня (ΔLLCR) было одним из результатов.Первоначально все сигнальные соединения в порядке (300 мОм) можно было наблюдать уже после первых 375 циклов сопряжения.

Рис. 3. Увеличение сигнального контакта LLCR после циклов сопряжения, воздействия окружающей среды и вибрации

При испытании на вибрацию используется специальная установка для подсчета микронеровностей. Цель состоит в том, чтобы измерить, насколько увеличиваются битовые ошибки для каждого разъема во время вибрации. Спецификация IEC 60603-7, используемая для Ethernet, гласит, что продукт выходит из строя, если разрывы происходят более чем на 10 мкс.Большинство промышленных сетей должны иметь производительность не ниже Cat 5e, в которой для каждой дифференциальной пары скорость передачи составляет 125 Мбод. Период времени для каждой передачи составляет 8 нс, поэтому, когда только прерывания продолжительностью 10 мкс считаются ошибкой, уже произошло много битовых ошибок. Таким образом, время прерывания в этом тесте сокращается с 10 мкс до 20 нс. Это значение попадает в диапазон периода времени в одну бод. Затем во время испытания на вибрацию, которое продолжается в течение 2 часов, каждое прерывание более 20 нс считается неисправностью.

Результаты проверки на отсутствие непрерывности представлены на рис. 4. На всех разъемах видны разрывы, но если подсчитать разрывы в 20 нс, оценка качества соединения может быть дана по общему количеству разрывов. Это значение позволяет лучше понять стабильность разъема в промышленных приложениях.

Рис. 4. Разрывы 20 нс после циклов сопряжения / воздействия окружающей среды во время вибрации, 8 сигнальных контактов последовательно

Выдерживаемое диэлектрическое напряжение (DWV)

Чтобы определить пределы напряжения систем соединителей, по 2 сопряженных пары каждой группы, где проверял, пока пробой не разрушил разъем.Все образцы соответствовали требованиям IEC с запасом прочности не менее 500 В, как показано на рис. 5.

Рис. 5. Выдерживаемое диэлектрическое напряжение — испытание до отказа

EMI

В измерениях EMI выбрано затухание экранирования для для сравнения, чтобы показать характеристики электромагнитных помех разъемов от 1 до 500 МГц. На рис. 6 представлены результаты. Как можно видеть, экранирующее затухание паяной версии Mini I / O значительно лучше, чем у других версий RJ45, вплоть до частоты 125 МГц, что представляет собой диапазон частот, представляющий интерес для скоростей передачи данных до 1 Гбит / с.Для диапазона частот выше 125 МГц производительность остается одной из лучших.

Рис. 6. Результаты EMI

Рис. 7. Испытательная установка на перемещение кабеля

Контактная физика: нормальная сила и сопротивление

3 последовательных прогиба исходных деталей показали нормальные воспроизводимые характеристики для нормальной силы и сопротивления в зависимости от прогиба . У всех разъемов обнаружены низкие и стабильные начальные сопротивления, характерные для золота.

Был добавлен дополнительный тест перемещения кабеля для дальнейшего исследования стабильности интерфейса.Этот тест на перемещение кабеля показывает некоторое сходство с автомобильным LV-214-2 «испытание на изгиб при медленном движении» и отслеживает сопротивление при перемещении кабеля в поперечном и осевом направлении на расстоянии 100 мм от сопрягаемого интерфейса. Это вызывает относительные движения точки контакта в пределах границ интерфейса соединителя. Влияние на сопротивление показано на рис. 8.

Комбинация паяных разъемов mini I / O является наиболее стабильной.

Рис. 8. LLCR во время движения кабеля, последовательность испытаний превышает IEC 60603-7-3

Важна ли 50-микронная позолота для кабелей Ethernet? — FireFold

Кабель Ethernet имеет разъемы RJ45 на обоих концах для подключения устройства к модему или другому устройству, которое подключается к Интернету.Поскольку она поддерживает соединение между устройствами, покрытие является наиболее важной частью вилки RJ45. Покрытие должно сохранять проводимость, поэтому оно должно быть изготовлено из какого-либо металла. Однако проблема большинства металлов заключается в том, что они со временем подвержены коррозии. Таким образом, хотя медь и никель являются хорошими проводниками, качество сигнала будет ухудшаться, поскольку разъем подвергается воздействию внешних элементов, таких как влажность и влажность.

Позолоченные разъемы Хотя более распространенные металлы склонны к коррозии, есть один металл, который не подвержен коррозии со временем: золото.Золото не только не вызывает коррозии, но также обладает высокой проводимостью и долговечностью. Эти характеристики делают золото лучшим металлом для штекеров разъемов Ethernet. Благодаря отсутствию коррозии и небольшому риску повреждения позолоченные разъемы будут поддерживать стабильное подключение к Интернету в течение долгого времени.

Важность микронов На разъемы можно нанести разное количество позолоты, и это количество измеряется в микронах. Самая тонкая позолота называется «вспышкой».Это покрытие с низким содержанием микрон фактически изнашивается за короткое время. Более толстое покрытие прослужит намного дольше. Самое толстое покрытие из золота составляет 50 микрон, что является оптимальной толщиной для поддержания быстрого и стабильного подключения к Интернету в течение долгого времени. По сравнению со стандартными металлическими соединителями, позолоченный соединитель с 50 микронами обеспечивает в четыре раза большую пропускную способность.

Избегайте использования кабелей Ethernet низкого качества Спецификации FCC и IEC требуют использования минимального количества золота или никеля в вилках RJ45, но недавнее исследование показало, что более 50% протестированных вилок не соответствуют этому минимуму.Поскольку на рынке имеется большое количество некачественных кабелей Ethernet, важно искать те, в которых указано, что на них нанесено золотое покрытие 50 микрон. Согласно спецификациям FCC и IEC, разъемы должны состоять как минимум на 99% из золота и не иметь дефектов поверхности. Производители кабелей обычно не рекламируют чистоту золота, используемого в их разъемах, но есть большая вероятность, что они используют золото чистотой не менее 99%, если они рекламируют, что их кабели Ethernet покрыты золотом 50 микрон.

Итог Ответ на вопрос, действительно ли 50-микронное золотое покрытие важно, — однозначное «да». Поскольку соединитель должен поддерживать постоянный сигнал, он должен быть достаточно прочным, чтобы выдерживать долгое время и не подвергаться коррозии. Золото — идеальный материал для обеспечения надежного и продолжительного подключения к Интернету, поэтому вы не потеряете сигнал и вам придется тратить больше денег на постоянную замену кабелей.

Магазин кабелей FireFold

В чем разница между RJ45 и RJ11?

Что такое зарегистрированный Джек

RJ, что означает Registered Jack, — это аббревиатура, с которой обычно начинаются кабельные разъемы.Разъемы, использующие различие Registered Jack (RJ), описывают стандартизованный сетевой интерфейс электросвязи. Два самых распространенных разъема — это RJ45 и RJ11, каждый из которых имеет свое конкретное назначение.

RJ45 VS RJ11

Основное различие между ними — их фактическое использование. RJ11 — это кабельный разъем, который используется в телефонных аппаратах, в то время как RJ45 используется в сети, где вы подключаете компьютеры или другие сетевые элементы друг к другу.
Помимо приложения, есть отличия во внешнем виде.Первый из них — это количество кабелей, которые помещаются в каждый разъем. RJ45 имеет 8 проводов внутри, а Rj11 — 4 провода. Из-за необходимости размещения большего количества проводов разъемы RJ45 также немного больше, чем RJ11.

На следующем рисунке показаны различия во внешнем виде между RJ11 и RJ45.

Рисунок из В чем разница между RJ11 и RJ45?

Кроме того, вы можете подключить разъем RJ11 к разъему RJ45, но лучше этого не делать, потому что вы можете повредить устройство со слотом RJ45, будь то коммутатор или сетевой адаптер.Это верно, когда вы используете разъем RJ11, подключенный к вашей телефонной линии. Причина в том, что телефонная компания подает на ваш телефон питание, которое позволяет ему работать даже при отключении электроэнергии. Но при надлежащих знаниях и обучении некоторые люди смогли использовать RJ45 по всему дому вместо RJ11.

Заключение

1. RJ45 в основном используется с кабелями Ethernet, а RJ11 — для подключения телефонных устройств.
2. RJ45 имеет 8 проводов внутри, а Rj11 — 4 провода.
3. RJ45 больше по размеру, чем RJ11.
4. Вы не можете подключить разъем кабеля RJ45 к интерфейсу / порту / слоту RJ11, однако вы можете сделать наоборот (этого следует избегать, так как это может повредить порт RJ45).

Была ли эта статья полезной? 90 из 119 считают этот материал полезным

Кабель UTP, FTP и STP

Все мы хорошо знакомы с тем, как выглядят кабели Ethernet, после многих лет работы с компьютерами и другими проводными устройствами в наших домах и офисах.Будь то подключение к интернет-маршрутизатору, точке беспроводного доступа или другому сетевому устройству, например принтеру, мы регулярно используем соединительные кабели Ethernet.

Многие из нас также понимают разницу между кабелем Cat5e и кабелем Cat6; тот, у которого больше номер (это Cat6 для математиков), представляет собой новый стандарт Ethernet, который обеспечивает более высокие скорости передачи данных и лучше защищает от перекрестных и других помех. Эта информация имеет решающее значение, когда вы находитесь в магазине или делаете покупки в Интернете и вам нужно решить, какой тип кабеля Ethernet вам нужен.В идеале вы хотите, чтобы кабель соответствовал типу вашей сети (то есть Cat5e или Cat6), хотя кабель Cat6 обратно совместим с Cat5e.

Однако это не единственное различие, которое вам необходимо понимать при совершении покупок — для обозначения типов кабеля Ethernet используется также набор из трех букв. Профессионалы (или опытные любители) из нас уже знают, что внутри этих кабелей четыре витые пары проводов. А поскольку кабели Ethernet обычно обозначаются как «UTP», «FTP» или «STP», даже новички теперь могут легко догадаться, что «TP» означает «витые пары».”

Но остается расшифровать «U», «F» и «S». Посмотрим, насколько легко мы сможем это сделать.

Неэкранированные кабели Ethernet

Небольшая заметка о витых парах: эта техника была изобретена самим мистером Телефоном, Александром Грэмом Беллом, еще в конце 19 века. Телефонные кабели изначально имели только прямые проводники, но по мере того, как распределение электроэнергии стало обычным явлением, помехи от линий электропередач стали обычной проблемой при передаче телефонных сигналов.Белл обнаружил, что он может значительно уменьшить электромагнитные помехи (EMI), создаваемые близлежащими электрическими линиями, просто скручивая телефонные проводники. Тот же самый революционный подход до сих пор используется в кабелях Ethernet в качестве меры защиты от помех; во всех упомянутых типах кабелей используются витые пары проводников.

Однако этого не всегда достаточно. Некоторые среды подвержены большему, чем обычно, уровню электромагнитных помех, поэтому существуют кабели, предназначенные для обеспечения еще большей защиты от помех.Защита называется экранированием, и она возвращает нас к «U», «F» и «S».

Кабели Ethernet

с обычной витой парой обычно отлично работают без дополнительного экранирования при использовании в домашних и небольших офисных сетях, где нет большого количества оборудования, вызывающего электромагнитные помехи. Поскольку он неэкранированный («U»), его называют «неэкранированной витой парой» (или сокращенно UTP). Гораздо дешевле производить кабели без дополнительного внутреннего экранирования, поэтому UTP — самый дешевый кабель Ethernet, который вы можете купить.

Без жесткого экранирующего материала внутри UTP является самым тонким и гибким кабелем Ethernet на рынке, что делает его наиболее простым в эксплуатации и установке. Он также имеет дополнительное преимущество в том, что не требует заземления; подробнее об этом чуть позже. Большинство соединительных кабелей Ethernet или кабелей в большом количестве, которые вы увидите в продаже, являются UTP.

Экранированные кабели Ethernet

Теперь рассмотрим FTP и STP, каждый из которых представляет собой экранированный кабель Ethernet.Эти термины могут немного сбивать с толку, потому что они часто используются как взаимозаменяемые, и у каждого из них есть дополнительные компоненты внутри кабеля для защиты сигналов от помех. Однако между ними есть разница.

Кабель

FTP специально использует экран из фольги («F»), обернутый вокруг внешней стороны корпуса витой пары, и не защищает пары по отдельности. Кабель STP обычно покрывает каждую из витых пар отдельно либо фольгой, либо проволокой с плотной оплеткой, с другим слоем фольги или экранирующей оплетки, покрывающей весь пакет проводов.Это делает кабель STP полностью экранированным («S»). Как вы, наверное, догадались, STP обеспечивает лучшую защиту от электромагнитных помех благодаря нескольким слоям экранирования.

Так как же выбрать между ними? Это баланс, который зависит от того, насколько сильно ваше учреждение сталкивается с помехами и насколько велик ваш бюджет. Среда с большим количеством тяжелого оборудования, мощных электродвигателей и люминесцентного освещения, вероятно, будет генерировать достаточно электромагнитных помех, чтобы потребовать использования кабеля STP Ethernet, даже несмотря на то, что это самый дорогой вариант, часто вдвое дороже, чем кабель UTP или FTP.Значительные, но менее интенсивные помехи могут позволить вам сэкономить деньги, используя FTP-кабель.

Некоторые коммерческие ситуации определенно требуют прокладки кабеля FTP Ethernet. Когда вам нужна максимально быстрая передача данных или когда ваш кабель должен преодолевать большие расстояния, превосходная производительность FTP-кабеля будет иметь огромное значение. Это не только устраняет большинство электромагнитных помех, но также предотвращает посторонние перекрестные помехи, возникающие на высокой скорости между витыми парами. Кабель FTP полезен для защиты сигналов от «перехвата», поскольку дополнительное экранирование предотвращает утечку сигналов.

Работать с кабелями STP и FTP Ethernet труднее, потому что дополнительное экранирование делает его толще и жестче, а необходимость сохранять неповрежденным экранирование делает кабель более хрупким. Оба типа кабеля также требуют заземления, так как именно здесь шунтируются помехи, улавливаемые экраном. Экранированные кабели лучше всего устанавливать и обслуживать профессионалы; конечно, это люди, которые, скорее всего, будут использовать их, поскольку UTP достаточен почти для всех домашних и случайных приложений.

Напоследок немного дополнительной информации для полноты картины. Если вы сталкиваетесь с выбором между прямым или перекрестным кабелем, вам почти всегда понадобится прямой кабель. В кроссоверных кабелях некоторые жилы на разъемах перевернуты, но в наши дни они используются только для подключения к очень старым компьютерам или сетевым коммутаторам.

Вы также можете иногда встретить варианты FTP и STP, называемые ScTP (экранированная витая пара, которая представляет собой FTP с оплеткой вместо фольги вокруг проводников), PiMF (пары в металлической фольге, которая является версией STP, которая использует фольгу вокруг каждая пара) или SSTP (двойная экранированная витая пара, STP с фольгой вокруг каждой пары и оплеткой вокруг упаковки).Если вы не инженер или техник, вам, вероятно, не придется копать так глубоко; знания UTP, FTP и STP будет более чем достаточно.

Являются ли RJ45 и Cat6 одинаковыми?

Кабели Ethernet

являются важными компонентами сетей Ethernet. Они состоят не только из одних кабелей; на обоих концах кабеля находятся разъемы RJ45. Они работают рука об руку, и одно невозможно использовать без другого. После слияния кабели, которые они образуют, становятся нервами сети, обеспечивая передачу данных между устройствами.Кабели обычно называют по категории кабелей, но их также называют кабелями RJ45. В настоящее время кабели Cat6 являются наиболее распространенными кабелями Ethernet из-за роста популярности Gigabit Ethernet. Хотя Cat6 и RJ45 не относятся к одному и тому же, бывают случаи, когда они используются взаимозаменяемо, вызывая путаницу, а иногда даже споры относительно того, что эти две вещи на самом деле представляют. Если вы работаете в сфере нетворкинга, отличить эти два понятия просто, но для тех, кто еще новичок, или для тех, кому просто любопытно, эта статья будет посвящена этим вещам, чтобы пролить свет на ваши запутанные умы.

Что такое Cat6?

Кабель Ethernet

бывает разных типов и размеров. Существуют традиционные кабели с витой парой и гораздо более быстрые оптоволоконные кабели. Чаще всего используется витая пара, поскольку они дешевле и в небольших сетях более практичны в использовании, чем волоконно-оптические кабели. Эти кабели состоят из четырех витых пар изолированных медных проводов. Витые пары существуют с первых дней существования Ethernet, и было сделано много итераций, чтобы адаптироваться к возрастающей скорости интернета.Кабели витой пары классифицируются по категориям. Начиная с Cat1 в 1970-х годах, кабель Ethernet превратился в Cat7, который имеет самую высокую пропускную способность и скорость среди категорий кабелей. Кабели более низких категорий, такие как Cat5 и Cat6, все еще используются сегодня, потому что существуют существующие стандарты Ethernet, в которых они более подходят для использования, чем последняя Cat7.

Кабель

Cat6 или категории 6 имеет более высокую пропускную способность и более высокую скорость передачи, чем предыдущие версии, и был разработан для Gigabit Ethernet.Тем не менее, его также можно использовать для видео и телефонных приложений. Cat6 имеет пропускную способность 250 МГц и предлагает скорость до 10 Гбит / с. Он также обратно совместим со стандартами Fast Ethernet 10BASE-T и 100BASE-TX и с кабелями более низких категорий, такими как Cat5 / 5E и Cat3. Cat6 может поддерживать Gigabit Ethernet на расстоянии до 100 м; после этого соединение начнет замедляться или, в некоторых случаях, будет полностью потеряно. Расстояние сокращается до 55 м для стандарта 10Gigabit Ethernet.Повторители обычно используются для бесперебойного соединения на больших расстояниях.

Кабели

Cat6 также улучшили проблему перекрестных помех, с которой сталкивались кабели предыдущих категорий. Перекрестные помехи — это электромагнитные помехи или помехи, которые образуются, когда кабели расположены рядом друг с другом, влияя на качество сигнала. Cat6 использует лучшие изоляционные материалы для снижения уровня шума, сохранения целостности данных и обеспечения бесперебойной работы на высокой скорости.

Что такое RJ45?

RJ45 — это стандартизированный сетевой интерфейс, который в основном используется для кабелей Ethernet.Проще говоря, это пластиковый разъем, который вы часто видите на обоих концах кабелей Ethernet, таких как кабель Cat6. Если вам интересно, почему он называется «RJ45», RJ означает «зарегистрированный разъем», а 45 — это номер стандарта интерфейса. Правильный технический термин — 8P8C (8 контактов / 8 проводов) разъем RJ45 Ethernet, где 8P8C относится к 8 контактам и 8 проводникам для каждого из проводов в кабелях витой пары.

В основном мы видим разъемы RJ45 в сетях Ethernet, но знаете ли вы, что изначально он не был предназначен для этой цели? Разъемы RJ45 были впервые созданы для телефонной связи.Они использовались для подключения модемов к телефонам. Позже стандарт был адаптирован для компьютерных сетей и в настоящее время широко используется в сетях Ethernet. В настоящее время большинство, если не все, сетевые устройства совместимы с кабельным соединением RJ45. Обычно вы видите кабели с разъемами RJ45, подключенными к порту Ethernet вашего компьютера. Тем не менее, это то же соединение, которое используется в принтерах, модемах, сетевых устройствах хранения, IoT и многих других сетевых устройствах.

Разъемы

RJ45 внешне выглядят одинаково, чтобы соответствовать стандартному порту RJ45, но это не всегда так, если вы посмотрите изнутри.При выборе правильного разъема RJ45 необходимо учитывать несколько моментов. Во-первых, вы должны знать внешний диаметр оболочки кабеля (OD), который может выдержать вилка. Другой момент, который следует учитывать, — это диаметр изоляции проводника. Например, в случае Cat6, поскольку это более толстый кабель, вы должны выбрать вилку RJ45, которая может принять больший внешний диаметр и более толстый изолированный медный проводник с диаметром кабеля. Помимо этого, вы также должны знать, какая вилка вам нужна: с двумя или тремя контактами.Трехконтактные вилки подходят для многожильных и одножильных медных проводов, а двухконтактные — только для многожильных медных проводов. Наконец, вам нужно выяснить, нужен ли вам неэкранированный или экранированный разъем RJ45. Не возникнет никаких проблем, если вы используете экранированный разъем с неэкранированным кабелем, но вы можете использовать только экранированный разъем с экранированным кабелем для правильного функционирования заземления и экрана.

Нет, это не одно и то же!

Большая часть путаницы между RJ45 и Cat6 происходит из-за того, что кабели Cat6 также называются кабелями RJ45.Путаницу усугубляет неправильная маркировка кабельных мешков RJ45 некоторыми производителями. Обычно они указывают номер категории кабелей, например Cat6, вне пакета с разъемами RJ45, даже если они вообще не относятся к категории.

На основании того, что обсуждалось в этой статье, теперь можно с уверенностью сказать, что RJ45 и Cat6 — это две совершенно разные сетевые части. Помимо того факта, что они оба используются в сетях Ethernet, у них нет никаких других общих черт. Оба являются фундаментальными компонентами сети, поскольку они составляют кабель Ethernet, который является основным каналом связи между сетевыми устройствами.Хотя оба устройства должны работать вместе, чтобы соединить два устройства в сети, это не одно и то же.

.
