Латр лабораторный. Электронный ЛАТР: устройство, принцип работы и сборка своими руками

Что такое электронный ЛАТР. Как работает лабораторный автотрансформатор. Какие преимущества у электронного ЛАТРа перед обычным. Как собрать электронный ЛАТР своими руками. Какие детали нужны для сборки ЛАТРа.

Что такое ЛАТР и зачем он нужен

ЛАТР (лабораторный автотрансформатор) — это устройство для плавной регулировки переменного напряжения. Основные сферы применения ЛАТРов:

• Регулировка напряжения в электросетях
• Тестирование и наладка электрооборудования
• Лабораторные исследования и эксперименты
• Питание различных электроприборов нестандартным напряжением
• Стабилизация напряжения в бытовых условиях

В СССР ЛАТРы широко использовались для повышения упавшего напряжения в домашних сетях, особенно по вечерам. Сегодня они востребованы в радиолюбительстве и электротехнике.

Принцип работы классического ЛАТРа

Классический ЛАТР состоит из тороидального сердечника с намотанной на него обмоткой. Часть витков обмотки имеет очищенную от изоляции дорожку, по которой перемещается токосъемный ролик или щетка. Перемещая контакт, можно плавно менять выходное напряжение.

Основные преимущества такой конструкции:

• Плавная регулировка напряжения
• Сохранение синусоидальной формы сигнала
• Возможность как понижения, так и повышения напряжения
• Высокий КПД

Недостатки — искрение при перемещении контакта и связанные с этим радиопомехи.

Электронный ЛАТР: принцип работы и преимущества

Электронный ЛАТР использует для регулировки напряжения силовой транзистор вместо механического контакта. Это позволяет избавиться от искрения и связанных с ним помех.

Ключевые преимущества электронного ЛАТРа:

• Отсутствие радиопомех при регулировке
• Более точная и плавная регулировка напряжения
• Отсутствие механического износа
• Возможность автоматизации регулировки
• Компактность конструкции

При этом сохраняются основные достоинства классического ЛАТРа — неискаженная синусоида на выходе и возможность как понижения, так и повышения напряжения.

Схема электронного ЛАТРа

В основе схемы электронного ЛАТРа лежит силовой регулирующий транзистор, который управляется напряжением с потенциометра. Схема также содержит:

• Силовой трансформатор с дополнительными обмотками
• Выпрямительные мосты
• Сглаживающие конденсаторы
• Цепь управления транзистором
• Систему охлаждения силового транзистора

Такая схема позволяет плавно регулировать выходное напряжение от нуля до значения, превышающего входное. При этом форма сигнала не искажается.

Выбор и подготовка компонентов для сборки

Для сборки электронного ЛАТРа потребуются следующие основные компоненты:

• Силовой трансформатор с дополнительными обмотками
• Мощный высоковольтный транзистор (например, C4460)
• Диодные мосты на соответствующие токи и напряжения
• Потенциометр для регулировки
• Радиатор с вентилятором для охлаждения
• Корпус (можно использовать корпус от компьютерного БП)

Важно правильно подобрать компоненты по мощности и напряжению. Особое внимание нужно уделить выбору силового транзистора и его системы охлаждения.

Сборка и настройка электронного ЛАТРа

Процесс сборки электронного ЛАТРа включает следующие основные этапы:

1. Подготовка корпуса и размещение компонентов
2. Монтаж силового трансформатора и доработка его обмоток
3. Сборка схемы управления на макетной плате
4. Монтаж силового транзистора на радиатор
5. Установка системы охлаждения
6. Монтаж органов управления и индикации
7. Проверка и настройка собранного устройства

При сборке важно обеспечить надежную изоляцию высоковольтных цепей и хорошее охлаждение силового транзистора. Настройка в основном заключается в подборе сопротивления в цепи базы транзистора.

Меры безопасности при работе с ЛАТРом

При работе с электронным ЛАТРом необходимо соблюдать следующие меры безопасности:

• Использовать качественную изоляцию всех токоведущих частей
• Обеспечить надежное заземление корпуса устройства
• Не превышать максимально допустимую мощность нагрузки
• Избегать перегрева силового транзистора
• Не касаться токоведущих частей при включенном устройстве
• Регулярно проверять исправность всех узлов ЛАТРа

Помните, что в устройстве присутствует опасное для жизни напряжение. Все работы по настройке и ремонту проводите только при полностью обесточенном приборе.

Применение электронного ЛАТРа в различных областях

Электронный ЛАТР находит широкое применение в различных сферах:

• Радиолюбительство и электроника — для питания и тестирования схем
• Ремонт бытовой техники — для диагностики неисправностей
• Лабораторные исследования — для проведения экспериментов
• Промышленность — для настройки и испытания оборудования
• Образование — для демонстрации физических опытов

Благодаря отсутствию помех, электронный ЛАТР особенно удобен при работе с чувствительной электроникой и измерительными приборами.

SUNTEK — ЛАТР (Лабораторный автотрансформатор)

Содержание статьи:

• Что такое ЛАТР?
• Виды ЛАТРов
• Принцип работы с ЛАТРом
• Необходимые параметры при выборе ЛАТРа
• Правила безопасности при работе с ЛАТРом
• Модели ЛАТРов SUNTEK

Что такое ЛАТР?

ЛАТР — лабораторный автотрансформатор регулируемый — прибор, предназначенный для регулирования напряжения, которое подаётся от однофазной или трехфазной сети переменного тока. Используя входное напряжение, ЛАТР его либо увеличивает, либо уменьшает. Также ЛАТР предназначен для настройки и тестирования разнообразного электрооборудования в условиях лаборатории или исследовательского центра. Работа с ним подразумевает знание и понимание основных физических законов, в частности закона Ома.

ЛАТР применяется в исследовательских целях, для тестирования оборудования переменного тока, наладки радиотехники, для тестирования высокочувствительной медицинской аппаратуры и промышленного оборудования. Широко применяется во всех сервисных центрах электротехнического оборудования, для тестирования. Также применяется для нагрева нихромовой нити, в животноводстве, для регулирования температуры нагрева инкубаторов и брудеров.

ЛАТР – самый простой способ получить заданное напряжение, либо менять его для исследований и тестов. При помощи поворота ручки с щеточным узлом переменное напряжение от обмотки на выходе ЛАТРа регулируется в диапазоне от 0 до 300 Вольт.

Компания SUNTEK (Сантек) специализируется на производстве лабораторных автотрансформаторов различной мощности. ЛАТРы SUNTEK отличаются удобством (серия RED имеет ряд дополнительных функций), качеством сборки, усиленным щеточным узлом, широким диапазоном выходных напряжений, формой и функционалом. Жидкокристаллический дисплей ЛАТРов SUNTEK позволяет контролировать напряжение на выходе с точность до вольта, чего нельзя сказать о стрелочной индикации, имеющей большую погрешность.

При использовании ЛАТРа следует понимать величину тока проходящего по обмотке ЛАТРа. Это основной показатель. Ввиду отсутствия гальванической развязки и наличия электрической связи ток первичной обмотки практически будет являться током и вторичной обмотки.

Виды ЛАТРов

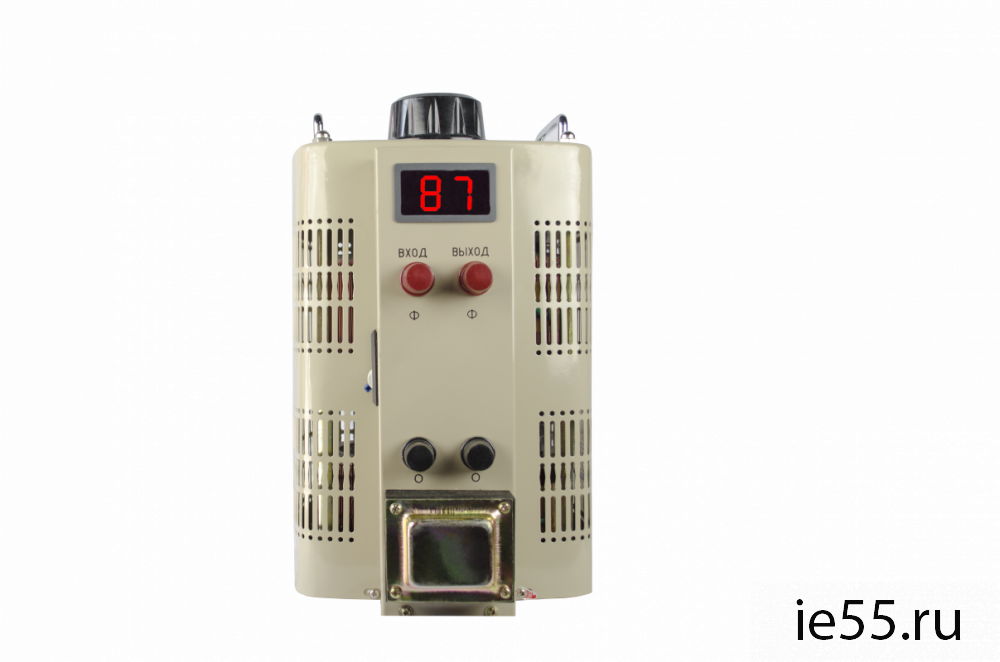

ЛАТРы бывают однофазные на примере ЛАТР SUNTEK 1000ВА диапазон 0-300 Вольт (4А)

И трехфазные на примере ЛАТР SUNTEK 15000 ВА (20А)



Основные элементы ЛАТРа SUNTEK



Принцип работы с ЛАТРом

Чтобы работать с ЛАТРом было легко и безопасно даже неподготовленному человеку, приведем обязательный минимум теоретической информации и правила регулировки прибора. Основной характеристикой любого лабораторного автотрансформатора является максимально допустимый ток. Он указывается в паспорте устройства. Например, ЛАТР SUNTEK 500 ВА имеет максимально допустимый ток 2А. Превышение этого параметра ведет к перегреву и перегоранию обмотки катушки. Прибор выходит из строя. И самое неприятное, что ремонт при такой поломке нецелесообразен. Замена катушки обойдется в ту же сумму, что и покупка нового ЛАТРа. Поэтому при работе с ЛАТРом

Главное правило — не превышать максимально допустимый ток!

Необходимые параметры при выборе ЛАТРа

Сила тока, проходящего по обмоткам автотрансформатора, зависит от двух величин: мощность нагрузки и выходное напряжение.

Ток ЛАТРа = Мощность нагрузки / Вых. напряжение

То есть, подключение того или иного оборудования (нагрузки) с различной потребляемой мощностью и регулирование напряжение на выходе ЛАТРа при помощи поворотной ручки изменяет значение силы тока. А значит, чтобы не превысить максимально допустимый ток ЛАТРа, делать все манипуляции с прибором надо осознанно, понимая значение каждой величины и постоянно контролируя ток по формуле.

Основным критерием выбора модели ЛАТРа является ток, который будет через него проходить. В паспорте указан максимальный ток для каждой модели стабилизаторов напряжения. К примеру, модель SUNTEK 5000, максимальный ток – 20 Ампер. То есть, если потребитель будет использоваться при напряжении 250 Вольт, то 250 умножаем на 20 и получаем разрешенную мощность, 5000 Ватт. Но! Если Вы хотите использовать латр при 100 Вольтах, максимальный ток остается прежний, 20 Ампер и тогда максимальная мощность будет равна 100 умножить на 20 всего 2000 Вт. Этот закон надо использовать всегда, чтобы ЛАТР работал долго и безупречно.

Правила безопасности при работе с ЛАТРом

При работе с лабораторным автотрансформатором чрезвычайно важно соблюдать правила безопасности. Это позволит избежать поражения электрическим током и убережет сам ЛАТР от поломки.

Нельзя:

— подключать к сети прибор со снятым корпусом,

— подсоединять или отсоединять провода от клеммной колодки, если ЛАТР подключен к сети,

— резко крутить регулировочную ручку,

— оставлять прибор без присмотра, а также работать с ЛАТРом непрерывно более 6 часов,

— накрывать работающий прибор, а также использовать его в помещении с высокой влажностью или температурой,

Модели ЛАТРов SUNTEK

Однофазные лабораторные автотрансформаторы



Однофазные лабораторные автотрансформаторы серии RED



Трехфазные лабораторные автотрансформаторы



Подробнее о ЛАТРах SUNTEK предлагаем посмотреть в видео:

Латр (лабораторный автотрансформатор) — устройство, принцип работы, виды и применение. Автотрансформатр (латр): устройство, принцип действия и применение Электронный латр на полевых транзисторах

Главная / Программы

Для проведения лабораторных работ, а также для наладки и испытания различных устройств из области радиотехники, существует специальный прибор лабораторный автоматический трансформатор (ЛАТР). Схема подключения отвечает всем требованиям безопасности, с ее помощью осуществляется плавная регулировка переменного тока.

Использование трансформаторов ЛАТР

Данная конструкция трансформатора используется при лабораторных исследованиях с нестандартным напряжением. С его помощью, в ручном режиме поддерживается номинальное напряжение нагрузки. Как правило, ЛАТРы применяются при тестировании низковольтных приборов и оборудования.

Нередко, выполняют функцию блока питания в приборах, предназначенных для нагревания нихромовой нити и разрезания пенопластовых, акриловых и прочих материалов.

В трансформатор встраивается вольтметр и регулятор, изменяющий переменный ток на выходе. изменяется при перемещении контакта, подключающего нагрузку в обмотке ЛАТР.

Подготовка к работе и подключение

После пребывания автотрансформатора в условиях низкой температуры, его нужно выдержать в условиях будущей эксплуатации как минимум 4 часа.

Перед подключением производится осмотр корпуса трансформатора на предмет отсутствия видимых внешних повреждений. После этого, схема подключения ЛАТР предполагает подключение кабеля нагрузки и сетевого кабеля. После всех подключений, осуществляется подача к автотрансформатору питающего напряжения.

Для того, чтобы подключение было выполнено правильно, при отключенной нагрузке, на шкале прибора устанавливается половинное значение напряжения. Затем, необходимо включить вольтметр, первый щуп соединить с нулевым проводом сети, а второй щуп должен контролировать напряжение на выходе автотрансформатора. На одном контакте напряжение будет иметь нулевое, а на втором контакте половинное значение. Это означает, что прибор подключен правильно. В случае неправильного подключения, напряжение на выходе будет таким же, как и в электрической сети, в пределах 220 вольт.

При подключении ЛАТР необходимо соблюдать правила электробезопасности. Внутри прибора существует опасное значение напряжения свыше 220 вольт, при частоте 50 герц. Поэтому, работать с автотрансформатором могут только специалисты с допуском, разрешающим работать с оборудованием при напряжении до 1000 вольт.

С самим трансформатором нужно обращаться бережно, избегать ударов, перегрузок, воздействия агрессивной среды.

В нынешнее время большое распространение получили автотрансформаторы (ЛАТР — лабораторные автотрансформаторы). Это тип обычного трансформатора в котором первичная и вторичная обмотки друг от друга не изолированы, а соеденены электрически напрямую, следовательно в них используется не только электрическая, но и электромагнитная связь. Общая обмотка трансформатора имеет несколько разных выводов (2, 3, 4 и более), при подключении к ним можно получить разные напряжения.

На рисунке показана схема электронного ЛАТРа, с обмотки III сетевого трансформатора Т1 переменное напряжение (0,5…1В) поступает через делитель напряжения (R15 R16 R3) на УНЧ. Данный УНЧ выполнен по схеме упрощенного УМЗЧ, мощности УНЧ достаточно для питания небольшого по мощности устройства подключенного к ЛАТРу, если необходима большая мощность то надо применить долее мощный УМЗЧ и трансформатора Т2. Непосредственно с выхода УНЧ снимается переменное напряжение величина которого от 0 до максимального питающего напряжения.

Обмотка II Т1 должна выдавать напряжение 22…24В. VT1…VT4 должны быть установлены на общем радиаторе. R3 должен быть расположен на лицевой панели корпуса ЛАТРа.

Напряжение питания ОУ должно быть в пределах +/-13…14В. Падение напряжения на R13 R14 должно быть в пределах 0,34…0,4В. На выходе УЧН должна быть синусоида 50Гц (для этого надо подключить нагрузку 16 Ом мощностью не менее 10…15Вт). Т2 пита ТВ3-1-9 от лампового ТВ УЛПЦТИ.

Или любой другой трансформатор с напряжением на первичной обмотке 6В (то есть подавая на его первичную обмотку (на схеме это вторичная) 222В на выходе должно быть 6В, которая является первичной в схеме ЛАТРа, то есть на выходе УНЧ регуляторами настройки R15 R4 и регулятором выходного напряжения R3 мы должны получить максимальное неискаженное синусоидальное напряжение с частотой 50 Гц в пределах 6,2В, при этом напряжение на выходе Т2 должно быть не менее 230В.

) Регулятор R3 позволяет получить на выходе Т2 напряжение от 0 до 230 В с частотой 50Гц.

Литература Ж. Радиосхема 2006-5

Для плавной регулировки напряжения переменного тока в различных работах, связанных с электротехникой, служат автотрансформаторы (ЛАТР). Их чаще всего используют для изменения напряжения в бытовых приборах, строительстве.

Автотрансформатор – это один из видов трансформаторов. Две обмотки в этом приборе имеют между собой прямое соединение. Вследствие этого между ними появляются два вида связи, одна из которых электромагнитная, а другая электрическая. Катушка имеет несколько выводов с разными значениями выхода напряжения. Отличие от обычного трансформатора состоит в повышенной эффективности, вследствие частичного изменения мощности.

Конструктивные особенности

Трансформаторами называют электроаппаратуру с наличием более 2-х и более обмоток, которые имеют индуктивную связь, служащую для изменения электроэнергии по напряжению.

Обмотка может быть одна только у автотрансформатора, либо несколько обмоток, охваченных магнитным потоком, намотанных на сердечник с ферромагнитными свойствами, у других трансформаторов.

Сегодня приобрели популярность 1-фазные трансформаторы (ЛАТР). Это лабораторный вариант трансформатора, в котором обе обмотки между собой не изолированы, а имеют прямое соединение, поэтому кроме электромагнитной связи у них имеется электрическая связь. Такая общая катушка оснащена несколькими выводами. На их выходе можно получить разное по величине напряжение.

Принцип работы

Благодаря особенности конструкции автотрансформаторы могут выдавать как пониженное напряжение, так и повышенное. На рисунке показаны схемы автотрансформаторов с понижением и повышением напряжения.

Если подключить источник переменного тока к Х и «а», то создается магнитный поток. В этот момент в витках катушки индуцируется разность потенциалов одинакового значения. В итоге, между Х и «а» появляется ЭДС, равная значению ЭДС 1-го витка, умноженного на число витков обмотки, находящихся в промежутке между этими точками.

При подключении нагрузки потребителя к катушке к клеммам Х и «а», ток вторичной катушки пойдет по участку обмотки между этими точками. Имея ввиду то, что первичный и вторичный токи между собой накладываются друг на друга, между Х и «а» будет проходить незначительный ток.

Из-за такой особенности работы автотрансформатора основную часть обмотки выполняют из провода малого поперечного сечения, что уменьшает его стоимость. Если необходимо изменить напряжение в небольших пределах, то целесообразно применять такие автотрансформаторы (ЛАТР).

Типы автотрансформаторов

Нашли применение несколько типов автотрансформаторов:

• ВУ–25 — Б , служит для сглаживания вторичных токов в защитных схемах трансформаторов.
• АТД — мощность 25 ватт, долгонасыщаемый, имеет старую конструкцию и мало используется.
• ЛАТР — 1 , служит для применения с напряжением 127 вольт.
• ЛАТР — 2 , применяется с напряжением 220 вольт.
• ДАТР — 1 , служит для слабых потребителей.
• РНО – для мощной нагруженности.
• АТЦН применяется в измерительных телеустройствах.

Автотрансформаторы также подразделяют по мощности:

• Малой мощности, до 1000 вольт;
• Средней мощности, свыше 1000 вольт;
• Силовые.

Лабораторные автотрансформаторы

Такой вариант исполнения используют в сетях низкого напряжения для регулировки напряжения в условиях лабораторий. Такие однофазные ЛАТР выполнены из ферромагнитного сердечника в виде кольца, на которое намотан один слой медного провода в изоляции.

В нескольких местах обмотки сделаны выводы в виде ответвлений. Это дает возможность применять такие устройства в качестве автотрансформаторов с возможностью повышения, либо понижения напряжения с неизменным коэффициентом трансформации. Сверху на обмотке выполнена узкая дорожка, на которой очищена изоляция. По ней двигается роликовый или щеточный контакт, позволяющий плавно изменять вторичное напряжение.

Витковых коротких замыканий в таких лабораторных автотрансформаторах не случается, так как ток нагрузки и сети в обмотке направлены навстречу друг другу и близки по значению. Мощности ЛАТР выполняют от 0,5 до 7,5 кВА.

Трехфазные трансформаторы

Кроме других вариантов исполнений существуют еще и трехфазные варианты автотрансформаторов. У них бывает, как три, так и две обмотки.

В них чаще всего соединяют в виде звезды с отдельной точкой нейтрали. Соединение звездой дает возможность понизить напряжение, рассчитанное для изоляции прибора. Для уменьшения напряжения питание подводят к клеммам А, В, С, а выход получают на клеммах а, b, с. Для повышения напряжения все делается наоборот. Такие трансформаторы используют для уменьшения уровня напряжения при запуске мощных электромоторов, а также для регулировки напряжения по ступеням в электрических печах.

Высоковольтные автотрансформаторы применяют в высоковольтных системах сетей. Использование автотрансформаторов оптимизирует эффективность энергетических систем, дает возможность уменьшить стоимость транспортировки энергии, однако при этом способствует повышению токов коротких замыканий.

Режимы работы

• Автотрансформаторный.
• Комбинированный.
• Трансформаторный.

При соблюдении требований эксплуатации автотрансформаторов, в том числе соблюдения контроля температуры масла, он может функционировать длительное время без перегрева и поломок.

Достоинства и недостатки

Можно выделить такие преимущества:

• Преимуществом можно назвать высокий КПД, потому что преобразуется лишь малая часть мощности трансформатора, а это имеет значение, когда напряжения выхода и входа отличаются на малую величину.
• Уменьшенный расход меди в катушках, а также стали сердечника.
• Уменьшенные размеры и вес автотрансформатора позволяют создать хорошие условия перевозки к месту монтажа. Если необходима большая мощность трансформатора, то его можно изготовить в пределах допустимых ограничений габаритов и массы для перевозки на транспорте.
• Низкая стоимость.
• Плавность съема напряжения с подвижного токосъемного контакта, подключенного к обмотке.

Недостатки автотрансформаторов:

• Чаще всего катушки подключают звездой с нейтралью, которая заземлена. Соединения по другим схемам также возможны, но при их выполнении возникают неудобства, вследствие чего используются редко. Производить заземление нейтрали необходимо через сопротивление, либо глухим методом. Но нельзя забывать, что сопротивление заземления не должно допускать превышения разности потенциалов на фазах в тот момент, когда какая-либо одна фаза замкнула накоротко на землю.
• Повышенный потенциал перенапряжений во время грозы на входе автотрансформатора делает необходимым монтаж разрядников, которые не отключаются при выключении линии.
• Электрические цепи не изолированы друг от друга (первичная и вторичная).
• Зависимость низкого напряжения от высокого, вследствие чего сбои и скачки высокого напряжения оказывают влияние на стабильность низкого напряжения.
• Низкий поток рассеивания между первичной и вторичной обмоткой.
• Изоляцию обеих обмоток приходится выполнять для высокого напряжения, так как присутствует электрическая связь обмоток.
• Нельзя применять автотрансформаторы на 6-10 киловольт в качестве силовых с уменьшением напряжения до 380 вольт, потому что к такому оборудованию имеют доступ люди, а вследствие аварии напряжение с первичной обмотки может попасть на вторичную.

Применение

Автотрансформаторы имеют широкую область использования в разных сферах деятельности человека:

• В устройствах малой мощности для настройки, питания и проверки промышленного и бытового электрооборудования, приборов автоматического управления, в лабораторных условиях на стендах (ЛАТРы), в устройствах и приборах связи и т.д.
• Силовые варианты исполнений 3-фазных автотрансформаторов применяют для снижения тока запуска электродвигателей.
• В энергетике мощные образцы автотрансформаторов применяют для осуществления связи сетей высокого напряжения с близкими по напряжению сетями. Коэффициент трансформации в таких устройствах обычно не превосходит 2 – 2,5. Чтобы изменять напряжение в еще больших размерах, требуются другие устройства, а применение автотрансформаторов становится нецелесообразным.
• Металлургия.
• Коммунальное хозяйство.
• Производство техники.
• Нефтяное и химическое производство.
• Учебные заведения применяют ЛАТРы для показа опытов на уроках физики и химии.
• Стабилизаторы напряжения.
• Вспомогательное оборудование к станкам и самописцам.

Как выбрать автотрансформатор

Для начала определите, где будет использоваться автотрансформатор. Если для испытаний силового оборудования на предприятии, то необходима одна модель, а для питания автомагнитолы во время ремонта, то совсем иная.

• Мощность . Необходимо рассчитать нагрузку всех потребителей. Их общая мощность не должна быть больше мощности автотрансформатора.
• Интервал регулировки . Этот параметр зависит от действия прибора, то есть, на повышение или на понижение. Чаще всего приборы относятся к виду с понижением напряжения.
• Напряжение питания . Если вы хотите подключить автотрансформатор к домашней сети, то лучше приобрести прибор на 220 вольт, а если для 3-фазной сети, то на 380 вольт.

С таким прибором вы можете изменить значения напряжения сети и выставить те значения, которые нужны для конкретного вида нагрузки.

В настоящее время производится много регуляторов напряжения и большинство из них изготовлены на тиристорах и симисторах, которые создают значительный уровень радиопомех. Предлагаемый регулятор помех не даёт совсем и может использоваться для питания различных устройств переменного тока, без каких – либо ограничений, в отличие от симисторных и тиристорных регуляторов.
В Советском Союзе выпускалось очень много автотрансформаторов, которые, в основном, применялись для повышения напряжения в домашней электрической сети, когда по вечерам напряжение очень сильно падало, и ЛАТР (лабораторный автотрансформатор) был единственным спасением для людей, желающих посмотреть телевизор. Но главное в них то, что на выходе из этого автотрансформатора получается такая же правильная синусоида, как и на входе, не зависимо от напряжения. Этим свойством активно пользовались радиолюбители.
Выглядит ЛАТР так:

Напряжение в этом приборе регулируется при помощи качения графитового ролика по оголённым виткам обмотки:

Помехи в таком ЛАТРе, всё же были из — за искрения, в момент качения ролика по обмоткам.
В журнале «РАДИО», №11, 1999г на странице 40 была напечатана статья «Беспомеховый регулятор напряжения».
Схема этого регулятора из журнала:

В предлагаемом журналом регуляторе не искажается форма выходного сигнала, но низкий коэффициент полезного действия и невозможность получения повышенного напряжения (выше напряжения сети), а также устаревшие комплектующие, которые найти сегодня проблематично, сводят на нет все преимущества данного прибора.

Схема электронного ЛАТРа

Я решил по возможности избавиться от некоторых недостатков регуляторов, перечисленных выше и сохранить их главные достоинства.
От ЛАТРа возьмём принцип автотрансформации и применим его на обычном трансформаторе, тем самым повысим напряжение выше напряжения сети. Мне понравился трансформатор от блока бесперебойного питания. В основном тем, что его не нужно перематывать. Всё нужное в нём есть. Марка трансформатора: RT-625BN.

Вот его схема:

Как видно из схемы, в нём присутствует, помимо основной обмотки на 220 вольт, ещё две, выполненные обмоточным проводом того же диаметра, и две вторичные мощные. Вторичные обмотки отлично подходят для питания цепи управления и работы кулера охлаждения силового транзистора. Две дополнительные обмотки соединяем последовательно с первичной обмоткой. На фотографиях видно, как это сделано по цветам.

На красный и чёрный провода подаём питание.

Добавляется напряжение с первой обмотки.

Плюс две обмотки. Итого получается 280 вольт.
Если нужно большее напряжение, то можно домотать ещё провода до заполнения окна трансформатора, предварительно сняв вторичные обмотки. Только мотать нужно обязательно в том же направлении, что и предыдущая обмотка, и соединять конец предыдущей обмотки с началом следующей. Витки обмотки должны, как бы продолжать предыдущую обмотку. Если намотаете навстречу, то при включении нагрузки будет большая неприятность!
Повышать напряжение можно, лишь бы регулирующий транзистор выдержал это напряжение. Транзисторы из импортных телевизоров встречаются до 1500 вольт, так что простор есть.
Трансформатор можно взять и любой другой, подходящий вам по мощности, удалить вторичные обмотки и домотать провод до нужного вам напряжения. В этом случае, напряжение управления можно получить от дополнительного вспомогательного маломощного трансформатора на 8 – 12 вольт.

Если кому – то захочется повысить КПД регулятора, то можно и здесь найти выход. Транзистор бесполезно расходует электроэнергию на нагрев тогда, когда ему приходится сильно убавлять напряжение. Чем сильнее нужно убавить напряжение, тем сильнее нагрев. В открытом состоянии, нагрев незначителен.
Если изменить схему автотрансформатора и сделать на нём много выводов нужных вам уровней напряжения, то можно при помощи переключения обмоток подать на транзистор напряжение близкое к нужному вам в данный момент. Ограничения в количестве выводов трансформатора не имеется, нужен только соответствующий количеству выводов переключатель.
Транзистор в этом случае будет нужен только для незначительной точной корректировки напряжения и КПД регулятора повысится, а нагрев транзистора уменьшится.

Изготовление ЛАТРа

Можно приступать к сборке регулятора.
Схему из журнала я немного доработал, и получилось вот что:

С такой схемой можно значительно повышать верхний порог напряжения. С добавлением автоматического кулера, снизился риск перегрева регулирующего транзистора.
Корпус можно взять от старого компьютерного блока питания.

Сразу нужно прикинуть порядок размещения блоков устройства внутри корпуса и предусмотреть возможность их надёжного закрепления.

Если нет предохранителя, то обязательно нужно предусмотреть другую защиту от короткого замыкания.

Высоковольтный клеммник надёжно крепим к трансформатору.

На выход я поставил розетку для подключения нагрузки и контроля напряжения. Вольтметр можно поставить любой другой, на соответствующее напряжение, но не меньше 300 Вольт.

Понадобится

Нам понадобятся детали:

• Радиатор охлаждения с кулером (любой).
• Макетная плата.
• Контактные колодки.
• Детали можно подбирать исходя из наличия и соответствия номинальным параметрам, я ставил то, что первым под руку попало, но выбирал более или менее подходящее.
• Диодные мосты VD1 – на 4 — 6А – 600 В. Из телевизора, кажется. Или собрать из четырёх отдельных диодов.
• VD2 — на 2 — 3 А – 700 В.
• T1 – C4460. Транзистор я поставил от импортного телевизора на 500V и мощностью рассеяния 55W. Можете попробовать любой другой подобный высоковольтный, мощный.
• VD3 – диод 1N4007 на 1A 1000 В.
• C1 – 470mf х 25 В, лучше ёмкость ещё увеличить.
• C2 – 100n.
• R1 – 1 кОм потенциометр любой проволочный, от 500 Ом и выше.
• R2 – 910 — 2 Вт. Подбор по току базы транзистора.
• R3 и R4 — по 1 кОм.
• R5 – подстрочный резистор на 5 кОм.
• NTC1 — терморезистор на 10 кОм.
• VT1 – любой полевой транзистор. Я поставил RFP50N06.
• M – кулер на 12 В.
• HL1 и HL2 – любые сигнальные светодиоды, их можно вовсе не ставить вместе с гасящими резисторами.

Первым делом нужно приготовить плату для размещения деталей схемы и закрепить её на месте в корпусе.

Размещаем на плате детали и припаиваем их.

Когда схема собрана, настаёт время её предварительного испытания. Но нужно это делать очень осторожно. Все детали находятся под напряжением сети.
Для испытания устройства я спаял две лампочки на 220 вольт последовательно, чтобы они не сгорели, когда на них пойдёт напряжение 280 вольт. Одинаковой мощности лампочек не нашлось и поэтому накал спиралей сильно различается. Нужно иметь ввиду, что без нагрузки регулятор работает очень некорректно. Нагрузка в данном устройстве является частью схемы. При первом включении лучше поберегите глаза (вдруг что – то напутали).
Включаем напряжение и потенциометром проверяем плавность регулировки напряжения, но не долго, во избежание перегрева транзистора.

ЛАТР — лабораторный автотрансформатор регулируемый — один из видов автотрансформаторов, представляющий собой автотрансформатор относительно небольшой мощности, и предназначенный для регулирования переменного напряжения (переменного тока), подаваемого на нагрузку от однофазной или трехфазной сети переменного тока.

В основе ЛАТРа, как и любого другого сетевого трансформатора, — сердечник из электротехнической стали. Но на тороидальном сердечнике ЛАТРа, в отличие от других типов сетевых трансформаторов, размещена всего одна обмотка (первичная), часть которой может выступать в роли вторичной, и количество витков вторичной обмотки может оперативно регулироваться пользователем, в этом и заключается отличительная особенность ЛАТРа от простых автотрансформаторов.

Для регулирования количества витков, приходящихся на вторичную обмотку, в конструкции автотрансформатора присутствует поворотная ручка, с которой связана скользящая угольная щетка. При повороте ручки щетка скользит от витка к витку вдоль обмотки, так регулируется .

Со скользящей щеткой непосредственно и соединен один из вторичных выводов лабораторного автотрансформатора. Второй вторичный вывод является общим со стороной входа сети. Потребители подключаются к выходным клеммам ЛАТРа, а входные его клеммы присоединяется к однофазной или трехфазной электросети. В однофазном ЛАТРе один сердечник и одна обмотка, а в трехфазном — три сердечника, и на каждом по одной обмотке.

Напряжение на выходе ЛАТРа может быть как больше входного, так и меньше, например для сети однофазной регулируемый диапазон составляет от 0 до 250 вольт, а для трехфазной — от 0 до 450 вольт. Примечательно, что КПД ЛАТРа тем выше, чем ближе выходное напряжение к входному, и может достигать 99%. Форма выходного напряжения — .

На передней панели ЛАТРа располагается вольтметр вторичной цепи для возможности оперативного контроля перегрузки и более точной установки выходного напряжения. Корпус ЛАТРа имеет вентиляционные отверстия, через которые происходит естественное воздушное охлаждение магнитопровода и обмотки.

Лабораторные автотрансформаторы применяют в лабораториях для исследовательских целей, для тестирования оборудования переменного тока, да и просто для ручной стабилизации напряжения сети, если оно на данный момент ниже требуемого номинала.

Разумеется, если напряжение в сети постоянно скачет, то автотрансформатор не спасет, потребуется полноценный стабилизатор. В других случаях ЛАТР — это как раз то что нужно, чтобы точно отрегулировать напряжение для текущей задачи. Такими задачами могут быть: наладка промышленного оборудования, тестирование высокочувствительной аппаратуры, настройка радиоэлектронных устройств, питание техники низкого напряжения, зарядка аккумуляторов и т.д.

Поскольку ЛАТР имеет всего одну обмотку, общую для первичной и вторичной цепей, то и ток вторичной обмотки оказывается общим для первичной и вторичной цепей. С этой точки зрения очевидно, что ток вторичной обмотки и первичный ток в общих витках направлены противоположно, поэтому общий ток равен разности токов I1 и I2, то есть I2 – I1 = I12 – ток в общих витках. Вот и получается, что при величине вторичного напряжения близкой к входному, общие витки могут быть намотаны проводом меньшего сечения, чем в случае изготовления двухобмоточного трансформатора.

Конструктивная особенность ЛАТРа вынуждает нас разделять понятия «проходная мощность» и «расчетная мощность». Расчетная мощность — это та, которая передается от первичной обмотки во вторичную цепь посредством электромагнитной индукции через сердечник, как у обычного двухобмоточного трансформатора, а проходная мощность — это сумма проходной мощности и той мощности, которая передается только по электрической составляющей, то есть без участия магнитной индукции в сердечнике.

Получается, что кроме расчетной мощности во вторичную цепь передается еще и чисто электрическая мощность, равная U2*I1. Вот почему для автотрансформаторов требуется магнитопровод меньшего сечения для передачи одной и той же мощности, по сравнению с обычными двухобмоточными трансформаторами. В этом и заключается причина более высокого КПД автотрансформаторов. К тому же меди для провода требуется меньше.

Итак, при небольшом коэффициенте трансформации, ЛАТР может похвастаться следующими достоинствами: КПД до 99,8%, меньший размер магнитопровода, меньший расход материалов. И все это благодаря наличию электрической связи между первичной и вторичной цепями. С другой стороны отсутствие между цепями приводит к опасности поражения фазным током от выходных клемм ЛАТРа и даже от одной из клемм, поэтому необходимо быть в высшей степени аккуратным при работе с лабораторным автотрансформатором.

Лабораторный трансформатор регулируемый трехфазный ЛАТР RUCELF LTC-3-30000

Описание

Лабораторный автотрансформатор  (ЛАТР)  — прибор для наладки и испытания радиотехнических устройств,  проведения лабораторных работ. ЛАТР RUCELF имеет специальную безопасную конструкцию и предназначен для плавного регулирования переменного тока частотой 50Гц.

ЛАТР (лабораторный автотрансформатор) применяется для лабораторных исследований с использованием нестандартного напряжения, а также для поддержания в ручном режиме номинального напряжения нагрузки. Основной сферой применения ЛАТРов является  наладка и тестирование различного низковольтного оборудования, аудио и видеоаппаратуры, медицинского оборудования,  электродвигателей некоторых бытовых приборов производства США. Ведь в некоторых странах, а конкретно в США, напряжение в электрических сетях составляет 110В. Практически все бытовые приборы и электрооборудование, ввозимые в нашу страну из США, предназначены для работы от напряжения в электросети 110В.

Часто, ЛАТРы используют для накаливания нихромовой нити, при резке пенопласта, и прочих нужд. Здесь нужно очень точно подобрать нужную вам модель ЛАТРа по мощности, а лучше взять «с запасом». Статистика сервисных центров показывает, большой процент вышедших из строя ЛАТРов — неправильный подбор мощности, при использовании для накаливания нихромовой нити.

ЛАТР оснащен встроенным вольтметром и регулятором для платного изменения переменного тока  на выходе в диапазоне от 0 до 250В – для однофазных и от 0 до 430в – для трёхфазных моделей. Изменение коэффициента трансформации происходит в результате  перемещения контакта подключения нагрузки по обмотке автотрансформатора. ЛАТР выполнен из тороидального  магнитопровода  с навитой на него медной обмоткой.  Обмотка имеет не изолированную дорожку для обеспечения электрического контакта нагрузки с обмоткой при помощи скользящего контакта — угольной щетки. ЛАТРы ТМ RUCELF имеют усиленные щеточные узлы, что значительно повысило их надежность и долговечность.

Видео-обзор автотрансформаторов ЛАТР RUCELF:



Преимущества ЛАТРов ТМ RUCELF:

• плавная регулировка напряжения;

• синусоидальная форма выходного напряжения;

• встроенный вольтметр;

• усиленный щеточный узел;

• клеммные колодки для подключения сети и нагрузки.

Компания RUCELF, имея многолетний опыт в создании электротехнической продукции, разработала и выпустила серию ЛАТРов однофазных  — RUCELF LTC и трёхфазных — RUCELF LTC-3.

Модельный ряд представлен следующими моделями:

• трёхфазные ЛАТРы RUCELF LTC-3:
• ЛАТР (лабораторный автотрансформатор) трёхфазный LTC-3-3000
• ЛАТР (лабораторный автотрансформатор) трёхфазный LTC-3-6000
• ЛАТР (лабораторный автотрансформатор) трёхфазный LTC-3-9000
• ЛАТР (лабораторный автотрансформатор) трёхфазный LTC-3-15000
• ЛАТР (лабораторный автотрансформатор) трёхфазный LTC-3-30000

Конструкция трёхфазного ЛАТРа RUCELF LTC-3-30000, в отличие от простого автотрансформатора, имеет подвижный токосъёмный контакт к обмотке, что даёт возможность плавного изменения числа витков  включенных во вторичную цепь ЛАТРа. Следовательно, появляется возможность регулировать выходное напряжение, практически от нуля до максимального значения для конкретной  модели ЛАТРа. Очень важно помнить, что напряжение регулируется пропорционально. И если напряжение на входе нестабильно, то и на выходе ЛАТРа будет наблюдаться та же ситуация. ЛАТР стабилизирует напряжение в сети лишь только при очень маленьких колебаниях. Если колебания напряжения достаточно велики, то в целях безопасности, мы рекомендуем одновременно с ЛАТРом использовать стабилизаторы напряжения ТМ RUCELF.

При эксплуатации данного прибора очень важно соблюдать все меры предосторожности с обязательным строгим соблюдением правил и режимов эксплуатации. К работе с прибором допускаются сотрудники, которые подробно изучили инструкцию по эксплуатации данного прибора. Также нужно правильно подобрать модель. Суммарная мощность подключаемого оборудования не должна превышать мощность ЛАТРа. Также важно помнить, что при снижении напряжения на выходе латра, снижается также максимально допустимая мощность нагрузки.

Характеристики	ЛАТР RUCELF LTC-3-30000
Мощность нагрузки, кВа (max)	30
Номинальное входное напряжение, В	380
Ток нагрузки (max), А	40 х 3 фазы
Диапазон регулировки напряжения, В	0-250
Частота питающей сети, Гц	50
Габариты, мм	350х1060х430
Масса, кг	120
Температура окружающей среды, С°	-5…+40
Относительная влажность, %	80
Класс защиты IP	20
Режим работы	Непрерывный

ЛАТРы RUCELF, до поступления в розничную торговую сеть, проходят тщательный контроль качества и сертифицированы в Украине. Гарантия на данный вид электротехнической продукции составляет – 2 года.

ТМ RUCELF с целью обеспечения качественного и быстрого гарантийного и послегарантийного обслуживания, открыла и постоянно расширяет, сеть сервисных центров по Украине. На сегодняшний день сервисные центры успешно работают в следующих городах Украины:

Бердянск, Винница, Горловка, Днепропетровск, Днепродзержинск, Донецк, Евпатория, Житомир, Запорожье, Ивано-Франковск, Каменец-Подольский, Киев, Козятин, Кировоград, Коломыя, Краматорск, Кременчуг, Кривой Рог, Луганск, Луцк, Львов, Макеевка, Мариуполь, Мелитополь, Никополь, Николаев, Полтава, Одесса, Ровно, Севастополь, Симферополь, Сумы, Тернополь, Ужгород, Умань, Харьков, Херсон, Чернигов, Житомир, Хмельницкий, Хуст, Черновцы, Черкассы.

Интернет – магазин ХотКолд выполняет профессиональный электромонтаж всей представленной в магазине продукции. Гарантия на электромонтажные работы 1 год. Бесплатная доставка по всей Украине. Работаем без предоплаты. Оплата осуществляется при получении товара.



Передовой опыт по оценке лабораторных отчетов

Название ресурса:

Передовой опыт по оценке лабораторных отчетов

---

Большинство лабораторных занятий включают ту или иную форму оцениваемого отчета, который создается учащимися для подведения итогов своей работы. Привлечение студентов к написанию лабораторной работы служит нескольким целям. Во-первых, составление отчета дает учащимся возможность собрать свои наблюдения и интерпретации в связном и последовательном формате. Во-вторых, он помогает студентам подготовиться к будущей карьере, иллюстрируя процесс проведения исследований и документирования результатов. На некоторых занятиях учащиеся просто сдают проанализированные результаты из собранных ими данных. В других классах учащиеся представляют устные отчеты о своих данных, проанализированных выводах и последствиях. В других классах студенты проводят индивидуальные исследовательские проекты, где они разрабатывают и сообщают о своих первоначальных результатах. При любом из этих подходов важно иметь четкое представление об ожиданиях от задания (используя контрольные списки или описания заданий) и обеспечивать последовательность в том, как оценивается работа (используя какую-либо форму оценочного листа, например рубрики). В этом разделе будут рассмотрены вопросы выставления оценок, характерные для лабораторного класса.

Совет GSI : Предоставляйте конкретные отзывы, направленные на области, которые приведут к наиболее значительным улучшениям. Это лучшая возможность для студентов учиться на своих ошибках. Опубликуйте аннотированный ключ, чтобы объяснить правильные ответы, или найдите время, чтобы написать подробные комментарии к каждой статье.

Следующие рекомендации должны помочь облегчить оценку лабораторных отчетов:

• Четко и заранее изложите критерии оценки . Письменное заявление , разъясняющее, что такое лаборатория «А», что такое лаборатория «Б» и т. д., может изложить ожидания учителя в отношении учащихся. Он также может служить полезным справочным инструментом, если у учащегося возникнет вопрос о полученной оценке. Аналогичным образом правила в отношении поздних лабораторных отчетов должны быть записаны и розданы в начале семестра. Опять же, это уменьшает возможные недоразумения и облегчает принятие решений в течение срока.
• Определите свою политику опоздания . Некоторые правила в отношении опозданий включают: не принимать поздние отчеты, поздние отчеты принимаются только по уважительной причине, поздние отчеты принимаются со штрафом за снижение оценки и одна опоздавшая лабораторная работа принимается без штрафа в течение семестра. Уточните у преподавателя курса, существует ли стандартная политика опоздания для разделов. Если его нет, выберите тот, который соответствует вашей философии, и последовательно применяйте его на протяжении всего семестра. При определении вашей политики задержек вы также должны обратить внимание на то, когда должны быть проведены лабораторные исследования. Если вы устанавливаете сроки сдачи, которые учащимся трудно соблюсти, то, вероятно, у вас будет больше проблем с опозданием в лаборатории, которые нужно будет решить.
• При оценке лабораторных отчетов прочитайте несколько отчетов, прежде чем делать какие-либо комментарии или выставлять оценки . Это позволяет вам сформировать базовое впечатление о классе, прежде чем оценивать отдельные отчеты. Это также помогает сформировать контрольный список критериев, на которые вы можете ссылаться при выставлении оценок, чтобы обеспечить согласованность ваших оценок и дать учащимся конкретное понимание того, что вы ищете в этом отчете. Узнайте, существует ли контрольный список для всего курса для оценки каждой лабораторной работы, чтобы обеспечить согласованность между лабораторными работами.
• При разработке критериев решите, насколько сильно вы будете взвешивать содержание по сравнению с формой . Содержание относится к сути отчета: данные, результаты, интерпретации, выводы. Форма относится к тому, как представлено содержание: организация материала, графики и таблицы, ясность письма и грамматическая правильность предложений. Многие курсы имеют стандартный формат, которому студенты должны следовать при написании своих рефератов. Опять же, проконсультируйтесь с преподавателем курса, чтобы получить четкое представление о критериях оценки отчетов. Также полезно проконсультироваться с другими GSI, преподающими тот же курс, или с теми, кто преподавал его ранее.
• Оценка за вдумчивый анализ, а не за успех в «получении правильного ответа». Как и в случае с «настоящей» наукой, не все лабораторные работы будут успешными для студентов. Во многих лабораториях отчет будет оцениваться не по успешности результатов, а по интерпретации результатов студентами. Таким образом, студенты, которые не получают желаемых результатов от эксперимента, но проводят вдумчивый анализ того, почему или что должно было произойти, не будут наказаны в своих описаниях. Свидетельство хорошей интерпретации или анализа включает выявление закономерностей или противоречий и конкретное, правдоподобное и хорошо обоснованное объяснение этих результатов.
• Оставляйте полезные и оперативные отзывы учащимся . Помимо определения оценки за отчет, ваша роль как GSI включает в себя предоставление полезной обратной связи учащимся. Вы должны комментировать лабораторные отчеты и возвращать их за достаточное время, чтобы учащиеся могли извлечь уроки из комментариев, прежде чем сдавать следующий отчет. Предоставляя обратную связь, рассмотрите возможность описания трудностей, с которыми вы столкнулись при чтении отчета, или используйте вопросы, чтобы стимулировать размышления учащихся. Например, такой комментарий, как «Может ли быть другое объяснение тому, почему ваше значение выше ожидаемого?» более продуктивно, чем такое утверждение, как «Не завершено». Кроме того, предоставляя обратную связь, старайтесь не перегружать учащегося. Слишком много комментариев на странице может отпугнуть учащегося, который хочет стать лучше. Вместо этого выделите несколько ключевых вопросов для каждого отчета. Если вы тщательно оцените первое задание, вы значительно облегчите процесс оценивания во второй половине семестра. 0023
• Обучение оцениванию — это непрерывный процесс . По мере того, как вы будете набираться опыта в качестве GSI, вы будете разрабатывать новые методы и системы оценивания и будете постоянно совершенствовать свои процессы. Обмен проблемами и идеями оценивания со сверстниками может помочь вам в этом процессе. Если у вас есть сомнения по поводу классификации, проконсультируйтесь с соответствующим старшим персоналом. Трудно изменить оценки после того, как они назначены.

---

Ссылки

Блэк Б., Гач М. и Коциан Н. (1996). Руководство по учебным лабораторным работам для инструкторов аспирантов Мичиганского университета . Анн-Арбор, Мичиган: Центр исследований в области обучения и преподавания, Мичиганский университет.

Полевой и лабораторный анализ для неинвазивной оценки и сохранения здоровья диких животных и среды обитания | Технология консервации

Фильтр поиска панели навигации Oxford AcademicConservation TechnologyБиоразнообразие и биология сохраненияКнигиЖурналы Термин поиска мобильного микросайта

Закрыть

Фильтр поиска панели навигации Oxford AcademicConservation TechnologyБиоразнообразие и биология сохраненияКнигиЖурналы Термин поиска на микросайте

Расширенный поиск

• Иконка Цитировать Цитировать

• Разрешения

• Делиться
  • Твиттер
  • Подробнее

Cite

Knott, Cheryl D. and others,

«Полевые и лабораторные анализы для неинвазивной оценки и сохранения здоровья диких животных и среды обитания»

,

в Serge A. Wich и Alex K. Piel (Eds)

,

Технология сохранения

(

Оксфорд,

2021;

онлайн Edn,

Oxford Academan

, 180002 онлайн Edn,

Oxford

, 180002,

Academic

, 180002. ноябрь 2021 г.

), https://doi.org/10.1093/oso/9780198850243.003.0007,

, по состоянию на 17 октября 2022 г.

Выберите формат Выберите format.ris (Mendeley, Papers, Zotero).enw (EndNote).bibtex (BibTex).txt (Medlars, RefWorks)

Закрыть

Фильтр поиска панели навигации Oxford AcademicConservation TechnologyБиоразнообразие и биология сохраненияКнигиЖурналы Термин поиска мобильного микросайта

Закрыть

Фильтр поиска панели навигации Oxford AcademicConservation TechnologyБиоразнообразие и биология сохраненияКнигиЖурналы Термин поиска на микросайте

Advanced Search

Abstract

Лабораторные методы все чаще используются в отдаленных полевых лагерях или во время мобильных полевых исследований для помощи в сохранении дикой природы. В этой главе объясняется, как полевые лаборатории позволили добиться технологических достижений в подготовке и хранении проб, а также в низкотехнологичном и высокотехнологичном анализе на месте. В нем рассказывается, как можно использовать полевые образцы для анализа здоровья и физиологии, включая измерение питательной ценности растительной пищи, определение гормонов, С-пептида и кетонов в моче, исследование фекальных паразитов и использование генетических методов для определения индивидуальной идентичности, родства, и генетическое разнообразие популяций. Мы объясняем, как измерения физиологии и здоровья обещают значительно улучшить наше понимание взаимосвязи между распространенностью болезней у диких животных и антропогенными нарушениями. Исследование авторов с дикими орангутангами, находящимися под угрозой исчезновения в Индонезии, представляет собой иллюстративное тематическое исследование с использованием полевых лабораторий для быстрого анализа состояния здоровья орангутангов, таких как оценка показателей энергетического баланса по моче и распространенности паразитов по фекалиям. Кроме того, в главе показано, как можно получить новую информацию из образцов, собранных в полевых условиях, используя технологические достижения в лабораторной методологии и оборудовании для определения содержания питательных веществ в пищевых продуктах, измерения стероидных гормонов и С-пептида и выявления генетических связей. Понимание того, как эти переменные влияют на здоровье и жизнеспособность диких животных, дает важнейший инструмент для сохранения видов и помогает сделать долгосрочные исследования устойчивыми, открывает возможности для наращивания потенциала и налаживает отношения с местными партнерами. Непрерывный технологический прогресс в ближайшем будущем должен расширить возможности полевых лабораторий, предоставляя данные для сохранения, которые легче получить и сделать более доступными.

Ключевые слова: питание, здоровье, гормоны, моча, фекалии, паразиты, генетика, энергетический орангутан, Понго

Тема

Биоразнообразие и биология сохранения

В настоящее время у вас нет доступа к этой главе.

Войти

Получить помощь с доступом

Получить помощь с доступом

Доступ для учреждений

Доступ к контенту в Oxford Academic часто предоставляется посредством институциональных подписок и покупок. Если вы являетесь членом учреждения с активной учетной записью, вы можете получить доступ к контенту одним из следующих способов:

Доступ на основе IP

Как правило, доступ предоставляется через институциональную сеть к диапазону IP-адресов. Эта аутентификация происходит автоматически, и невозможно выйти из учетной записи с IP-аутентификацией.

Войдите через свое учреждение

Выберите этот вариант, чтобы получить удаленный доступ за пределами вашего учреждения. Технология Shibboleth/Open Athens используется для обеспечения единого входа между веб-сайтом вашего учебного заведения и Oxford Academic.

1. Щелкните Войти через свое учреждение.
2. Выберите свое учреждение из предоставленного списка, после чего вы перейдете на веб-сайт вашего учреждения для входа.
3. Находясь на сайте учреждения, используйте учетные данные, предоставленные вашим учреждением. Не используйте личную учетную запись Oxford Academic.
4. После успешного входа вы вернетесь в Oxford Academic.

Если вашего учреждения нет в списке или вы не можете войти на веб-сайт своего учреждения, обратитесь к своему библиотекарю или администратору.

Войти с помощью читательского билета

Введите номер своего читательского билета, чтобы войти в систему. Если вы не можете войти в систему, обратитесь к своему библиотекарю.

Члены общества

Доступ члена общества к журналу достигается одним из следующих способов:

Войти через сайт сообщества

Многие общества предлагают единый вход между веб-сайтом общества и Oxford Academic. Если вы видите «Войти через сайт сообщества» на панели входа в журнале:

1. Щелкните Войти через сайт сообщества.
2. При посещении сайта общества используйте учетные данные, предоставленные этим обществом. Не используйте личную учетную запись Oxford Academic.
3. После успешного входа вы вернетесь в Oxford Academic.

Если у вас нет учетной записи сообщества или вы забыли свое имя пользователя или пароль, обратитесь в свое общество.

Вход через личный кабинет

Некоторые общества используют личные аккаунты Oxford Academic для предоставления доступа своим членам. Смотри ниже.

Личный кабинет

Личную учетную запись можно использовать для получения оповещений по электронной почте, сохранения результатов поиска, покупки контента и активации подписок.

Некоторые общества используют личные аккаунты Oxford Academic для предоставления доступа своим членам.

Просмотр ваших зарегистрированных учетных записей

Щелкните значок учетной записи в правом верхнем углу, чтобы:

• Просмотр вашей личной учетной записи и доступ к функциям управления учетной записью.
• Просмотр институциональных учетных записей, предоставляющих доступ.

Выполнен вход, но нет доступа к содержимому

Oxford Academic предлагает широкий ассортимент продукции. Подписка учреждения может не распространяться на контент, к которому вы пытаетесь получить доступ. Если вы считаете, что у вас должен быть доступ к этому контенту, обратитесь к своему библиотекарю.

Ведение счетов организаций

Для библиотекарей и администраторов ваша личная учетная запись также предоставляет доступ к управлению институциональной учетной записью. Здесь вы найдете параметры для просмотра и активации подписок, управления институциональными настройками и параметрами доступа, доступа к статистике использования и т. д.

Покупка

Наши книги можно приобрести по подписке или приобрести в библиотеках и учреждениях.

Информация о покупке

Главная — Лаборатория геномных исследований

О нас

Цель Лаборатории геномных исследований (LGR) — создать единственную в своем роде среду для сотрудничества между исследователями Калифорнийского университета в Сан-Франциско (UCSF). , Калифорнийский университет в Беркли (UCB) и GlaxoSmithKline (GSK) взяли на себя обязательства по разработке и внедрению технологий CRISPR следующего поколения. LGR представляет собой новую гибридную модель, которая объединяет пионеров CRISPR с отраслевым опытом под одной крышей для совместной и независимой работы над проектами. В конечном счете, цель состоит в том, чтобы углубить наше понимание генетики, открыть новые цели и создать масштабные технологии следующего поколения, которые в будущем станут стандартной практикой для фармацевтической промышленности.

Подробнее

Избранное фото

На рисунке показаны нейроны, полученные из иПСК, созданные LGR для изучения биологической активности при нейродегенеративных заболеваниях. Клетки окрашивали антителами MAP2 (белые) и DAPI (синие) и визуализировали на конфокальном микроскопе ImageXpress.

Цель #1

Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut Labore et dolore magna aliqua.

Цель #2

Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut Labore et dolore magna aliqua.

Цель #3

Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut Labore et dolore magna aliqua.

Пакет автоматизации для создания и скрининга библиотеки CRISPR

Выполнение крупномасштабных скринингов CRISPR вручную — трудоемкий и трудоемкий процесс, подверженный человеческим ошибкам. LGR инвестирует в платформы автоматизации, которые генерируют заказные библиотеки в масштабе с воспроизводимыми стандартами. Эти библиотеки в сочетании с клеточными моделями, имеющими отношение к заболеванию, в скринингах CRISPR на основе изображений будут давать богатую данными фенотипическую информацию, которую можно сочетать с анализом на основе AI/ML. Такие ресурсы предоставят возможности для продвижения исследований и улучшения открытия лекарств способами, которые были бы сложными в отдельных лабораториях.

Создание пользовательских библиотек

Используя наш коллективный опыт автоматизации, LGR создает платформу, которая упрощает создание настраиваемых массивов и пулов полногеномных направляющих библиотек CRISPR как в плазмидной, так и в лентивирусной формах.

Высокопроизводительная автоматизация

У нас есть все необходимое для автоматизации процессов, начиная с клонирования массива библиотек, затем создания функционально титрованных массивов лентивирусных библиотек и заканчивая платформой для скрининга с высоким содержанием для получения многомерных фенотипических данных.

Индивидуальные экраны со сложными показаниями

Ключ к успешному эксперименту по функциональной геномике заключается в выборе правильного экрана для решения биологического вопроса. В LGR мы занимаемся разработкой и внедрением пользовательских платформ скрининга на основе CRISPR. Оптимизируя эти платформы с помощью наиболее подходящих клеточных моделей, библиотек и анализов, мы можем помочь перевести наборы генетических данных и создать новые терапевтические мишени.

Биологически значимые клеточные модели

Чтобы по-настоящему понять заболевания, специфичные для клеточного типа, мы должны изучать заболевание в соответствующем контексте. Основное внимание в LGR уделяется разработке пользовательских культуральных моделей, полученных из иПСК человека, которые объясняют специфические для заболевания биологические механизмы действия.

Экраны с высоким содержанием изображений

Скрининг на основе микроскопии является мощным инструментом для понимания морфологических и внутриклеточных изменений. Разрабатывая масштабные платформы для скрининга на основе микроскопии с высоким содержанием, мы предоставляем новые инструменты, которые помогают нам лучше понять биологию и процессы заболевания.

Возможности генетических нарушений отдельных клеток

Считывание транскриптома отдельных клеток может фиксировать количественные «отпечатки пальцев», связанные с генетическими нарушениями на клеточном уровне. LGR стремится разработать лучшие в своем классе процедуры для этой технологии, а также найти способы сделать ее более доступной для других.

Стандартизация набора инструментов CRISPR

Хотя большая часть LGR посвящена развитию технологии CRISPR путем разработки новых сложных экранов в сочетании с платформами автоматизации, мы также признаем важность улучшения существующих технологий. Несмотря на то, что стремительное развитие CRISPR предоставило исследователям разнообразный набор инструментов, еще многое предстоит сделать, чтобы оптимизировать эти инструменты для соответствующего исследовательского контекста.
