Обозначение переключателя. Обозначение трехпозиционного переключателя на электрических схемах: типы, стандарты и особенности

Как правильно обозначить трехпозиционный переключатель на электрической схеме. Какие существуют типы переключателей и стандарты их обозначения. Особенности маркировки многопозиционных коммутационных устройств.

Содержание

Типы и виды переключателей в электрических схемах

Переключатели являются важными элементами электрических схем, позволяющими коммутировать электрические цепи. По принципу действия выделяют следующие основные типы переключателей:

  • Двухпозиционные — имеют два фиксированных положения
  • Трехпозиционные — три фиксированных положения
  • Многопозиционные — более трех фиксированных положений
  • Галетные — поворотные переключатели с несколькими секциями контактов
  • Кнопочные — срабатывают при нажатии кнопки
  • Тумблерные — переключаются с помощью рычажка

Трехпозиционные переключатели позволяют реализовать три различных режима работы электрической цепи. Они широко применяются в бытовой технике, автомобильной электронике, промышленном оборудовании.


Стандарты обозначения переключателей на схемах

Обозначение переключателей на электрических схемах регламентируется следующими основными стандартами:

  • ГОСТ 2.755-87 — графические обозначения коммутационных устройств
  • ГОСТ 2.721-74 — условные графические обозначения в электрических схемах
  • ГОСТ 2.702-2011 — правила выполнения электрических схем

Согласно этим стандартам, трехпозиционный переключатель обозначается специальным графическим символом, показывающим возможность коммутации в трех положениях.

Графическое обозначение трехпозиционного переключателя

Базовое условное графическое обозначение трехпозиционного переключателя выглядит следующим образом:

  • Изображается в виде окружности с тремя выводами
  • Внутри окружности располагается подвижный контакт
  • Три вывода символизируют три возможных положения
  • Подвижный контакт показывает текущее положение переключателя

При необходимости обозначение дополняется буквенно-цифровым позиционным обозначением (например, SA1).

Особенности обозначения многосекционных переключателей

Для многосекционных трехпозиционных переключателей применяются следующие правила обозначения:


  • Каждая секция изображается отдельным символом
  • Символы соединяются штриховой линией механической связи
  • Используется общее позиционное обозначение с указанием номера секции (SA1.1, SA1.2 и т.д.)
  • При раздельном расположении на схеме добавляется отрезок линии механической связи

Такой подход позволяет наглядно отобразить все коммутируемые цепи многосекционного переключателя.

Дополнительные обозначения для трехпозиционных переключателей

Стандарты предусматривают ряд дополнительных обозначений, которые могут применяться для трехпозиционных переключателей:

  • Самовозврат в нейтральное положение — обозначается треугольником
  • Фиксация в крайних положениях — обозначается точками
  • Задержка переключения — обозначается штрихом
  • Мгновенное действие — обозначается зигзагом

Эти обозначения позволяют отразить на схеме конструктивные особенности конкретной модели переключателя.

Буквенные коды для обозначения переключателей

В позиционных обозначениях переключателей используются следующие буквенные коды:


  • S — общее обозначение коммутационных устройств
  • SA — переключатели и выключатели
  • SB — кнопочные выключатели
  • SF — автоматические выключатели

Для трехпозиционных переключателей обычно применяется код SA с соответствующим цифровым обозначением.

Обозначение положений трехпозиционного переключателя

При необходимости на схеме можно указать назначение положений трехпозиционного переключателя следующими способами:

  • Цифрами 1-2-3 возле соответствующих выводов
  • Буквами (например, A-B-C) для функциональных положений
  • Текстовыми надписями рядом с обозначением
  • Таблицей режимов работы переключателя

Это позволяет сделать схему более информативной и понятной.

Примеры использования трехпозиционных переключателей

Трехпозиционные переключатели часто применяются в следующих случаях:

  • Переключение режимов работы оборудования (например, «Выкл-Низкая-Высокая» для вентилятора)
  • Выбор источника сигнала или питания (например, «Батарея-Выкл-Сеть»)
  • Управление реверсивными электродвигателями («Вперед-Стоп-Назад»)
  • Переключение диапазонов измерительных приборов

Правильное обозначение переключателя на схеме позволяет однозначно определить его функцию в электрической цепи.


Заключение

Обозначение трехпозиционного переключателя на электрических схемах имеет свои особенности и правила. Важно соблюдать действующие стандарты и применять дополнительные обозначения при необходимости. Это обеспечивает точность и информативность схемы, позволяя избежать ошибок при монтаже и эксплуатации оборудования.


Обозначение переключателя на электрической схеме

Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения коммутационных изделий — выключателей, переключателей, электромагнитных реле построены на основе символов контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За исходное положение замыкающих контактов на электрических схемах принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений.

Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на символе его неподвижной части (рис. 2, ж, и).

Последние два УГО на электрических схемах используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

Условное графическое обозначение выключателей на электрических схемах (рис. 3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F (SF), все остальные — буквой А (SA).

Если в выключателе несколько контактов, символы их подвижных частей на электрических схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (S А 4. 1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных переключателей (рис. 4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение).

Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).

Многопозиционные переключатели (например, галетные) обозначают, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.

Онлайн журнал электрика

Статьи по электроремонту и электромонтажу

Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения коммутационных изделий — выключателей, тумблеров, электрических реле построены на базе знаков контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, сразу замыкающие либо размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За начальное положение замыкающих контактов на электронных схемах принято разомкнутое состояние коммутируемой электронной цепи, размыкающих — замкнутое, переключающих — положение, в каком одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать исключительно в зеркальном либо повернутом на 90° положениях.

Стандартизованная система УГО предугадывает отражение и таких конструктивных особенностей, как неодновременность срабатывания 1-го либо нескольких контактов в группе, отсутствие либо наличие фиксации их в одном из положений.

Так, если нужно показать, что контакт замыкается либо размыкается ранее других, знак его подвижной части дополняют маленьким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позднее, — штрихом, направленным в оборотную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом либо разомкнутом положениях (самовозврат) обозначают маленьким треугольником, верхушка которого ориентирована в сторону начального положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на знаке его недвижной части (рис. 2, ж, и).

Последние два УГО на электронных схемах употребляют в тех случаях, если нужно показать разновидность коммутационного изделия, контакты которого этими качествами обычно не владеют.

Условное графическое обозначение выключателей на электронных схемах (рис. 3) строят на базе знаков замыкающих и размыкающих контактов. При всем этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буковкой S, а если в цепь питания — буковкой Q. Метод управления находит отражение во 2-ой буковке кода: кнопочные выключатели и тумблеры обозначают буковкой В (SB), автоматические — буковкой F (SF), все другие — буковкой А (SA).

Если в выключателе несколько контактов, знаки их подвижных частей на электронных схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из 2-ух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позднее другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с любым органом управления, о чем свидетельствует отрезок штриховой полосы. При изображении контактов в различных участках схемы принадлежность их одному коммутационному изделию обычно отражают в буквенно-цифровом позиционном обозначении (S А 4. 1, SA4.2, SA4.3).

Аналогично, на базе знака переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных тумблеров (рис. 4, SA1, SA4). Если же тумблер фиксируется не только лишь в последних, да и в среднем (нейтральном) положении, знак подвижной части контакта помешают меж знаками недвижных частей, возможность поворота его в обе стороны демонстрируют точкой (SA2 на рис. 4). Так же поступают и в этом случае, если нужно показать на схеме тумблер, закрепляемый исключительно в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и тумблеров — знак кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При всем этом если условное графическое обозначение выстроено на базе основного знака контакта (см. рис. 1), то это значит, что выключатель (тумблер) не фиксируется в нажатом положении (при отпускании кнопки ворачивается в начальное положение).

Если же нужно показать фиксацию, употребляют специально созданные для этой цели знаки контактов с фиксацией (рис. 6). Возврат в начальное положение при нажатии другой кнопки тумблера демонстрируют в данном случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, обратной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, символ фиксирующего механизма изображают взамен полосы механической связи (SB2).

Многопозиционные тумблеры (к примеру, галетные) обозначают, как показано на рис. 7. Тут SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — тумблеры с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от их. Условное графическое обозначение отдельных контактных групп изображают на схемах в схожем положении, принадлежность к одному тумблеру обычно демонстрируют в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Для изображения многопозиционных тумблеров со сложной коммутацией ГОСТ предугадывает несколько методов. Два из их показаны на рис. 8. Тумблер SA1 — на 5 положений (они обозначены цифрами; буковкы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Тумблер SA2 — на 4 положения. В первом из их замыкаются цепи а и б (об этом молвят расположенные под ними точки), во 2-м — цепи в и г, в 3-ем — в и г, в четвертом — б и г.

Школа для электрика

Электронные чертежи и схемы

Похожее по теме:

Комментарии

Обозначения выключателей и переключателей на электрических схемах — 1 комментарий

Какое это великое счастье — ЖИТЬ,
Существовать в Мире, дышать, видеть небо, воду, солнце! (И. Бунин)

Вот проблема: «Некому будет судить». ВАШЕ мнение и как быть?

Риск собою — дело личное. Риск термоядерного ИСПЕПЕЛЕНИЯ Землян — ПРЕСТУПЛЕНИЕ.
«Некому будет судить», — это чудовищный ЦИНИЗМ отца атомной бомбы Оппенгеймера,
признание им ГИБЕЛИ всех ЛЮДЕЙ от атомного маразма, под стать и его ПАЛАЧЕСКИЙ
морализм: «Я — СМЕРТЬ, великий разрушитель МИРОВ, несущий ГИБЕЛЬ всему ЖИВОМУ».
Игнорируя оппонентов и УГРОЗЫ 96% ТЕМНОЙ энергии и материи от всего Мироздания
(всех звезд и Земли осталось

Что такое переключатели, включатели и выключатели, их виды и обозначение

Коммутационные устройства — это большая группа элементов электро- и радиоаппаратуры, предназначенных для включения, выключения и переключения различных электрических цепей (выключатели, переключатели, реле и т. п.). Любой из этих элементов содержит одну или несколько групп контактов и механизм, с помощью которого они могут быть замкнуты или разомкнуты.

Условные графические обозначения подавляющего большинства выключателей, переключателей и реле построены на основе базовых символов замыкающего, размыкающего и переключающего контактов и их разновидностей.

Рис. 1. Выключатель и условное обозначение на схемах.

Выключатели

Выключатели используют для соединения и разъединения электрических цепей. У этих изделий два рабочих положения: «включено» и «выключено». Соединение и разъединение цепи (замыкание и размыкание) осуществляется подвижным контактом, который либо постоянно соединен с одним из неподвижных контактов, а с другим соединяется при установке ручки переключателя в положение «включено», либо выполнен в виде перемычки, соединяющей неподвижные контакты в этом же положении.

Однако независимо от конструкции коммутационного узла замыкающий контакт изображают на схемах одинаково — в виде наклонной линии в разрыве линии электрической связи (рис.

1 слева).

В отличие от замыкающего контакта, который всегда показывают в разомкнутом положении, размыкающий контакт изображают в замкнутом положении. ГОСТ 2.755—74 устанавливает три равноправных символа такого контакта (рис. 1 справа), однако в пределах одной схемы рекомендуется пользоваться каким-либо Одним из них. Н

аправление движения подвижного контакта (как размыкающего, так и замыкающего) из начального положения в конечное стандарт не устанавливает (за исключением случаев, о которых будет сказано далее).

Сложные выключатели, предназначенные для одновременной коммутации нескольких электрических цепей, могут содержать несколько замыкающих или размыкающих контактов или их комбинации.

При совмещенном изображении такого выключателя (т. е. в одном месте схемы) линии, обозначающие подвижные контакты, изображают параллельно одна другой и соединяют символом механической связи — двумя сплошными линиями. Символы двух таких выключателей приведены на рис.

2. Первый из них (рис. 2,а) содержит два замыкающих контакта.

Рис. 2. Сложные выключатели.

Им можно включить (замкнуть) две электрические цепи, например оба провода сетевого питания прибора или по одному проводу в цепях питания сразу двух приборов. С помощью второго выключателя (рис. 2,6) можно, например, включить питание измерительного прибора и одновременно разомкнуть чувствительный стрелочный измеритель тока.

Если по каким-либо причинам контактные группы сложного выключателя приходится изображать в разных частях схемы, каждый из символов подвижных контактов снабжают отрезком штриховой линии механической связи, а принадлежность к одному изделию указывают в позиционном обозначении (рис. 2,в, контактные группы SA1.1, SA1.2 и SA1.3 принадлежат выключателю SA1).

Говоря о символах замыкающего и размыкающего контактов, мы имели в виду, что их подвижные части могут быть зафиксированы как в замкнутом, так и в разомкнутом положениях. Однако есть выключатели, у которых в одном из этих положений контакты не фиксируются, т.

е. после устранения действующей на них силы они возвращаются в исходное состояние.

Такие контакты изображают на схемах иначе. Если хотят показать, что контакт не фиксируется в замкнутом положении, на конце линии электрической связи, символизирующем неподвижный контакт, изображают небольшой треугольник,’ вершина которого как бы отталкивает символ подвижного контакта (рис. 3,а). Аналогично поступают и с символом размыкающего контакта, не фиксирующегося в разомкнутом положении (рис. 3,6).

Рис. 3 и Рис. 4. Сдвоенные выключатели.

Среди выключателей есть и такие, у которых один подвижный контакт может одновременно замыкать или размыкать две электрические цепи

. Символы такого контакта наглядно передают эту идею (рис. 4,в — контакт с двойным замыканием, рис. 4, б — с двойным размыканием).

Стандарт ЕСКД предусматривает обозначение и таких особенностей выключателей, как неодновременность срабатывания контактов в группе, наличие фиксации в замкнутом или разомкнутом положении контактов выключателей, управляемых кнопками (имеется в виду, что в обычном исполнении такие коммутационные изделия не имеют фиксации), чувствительность к воздействию внешних факторов и т. д.

Отличительным признаком контакта, срабатывающего раньше остальных, является короткая черточка на конце символа подвижного контакта, направленная в сторону его движения при срабатывании. Обозначение срабатывающего с опережением замыкающего контакта показано на рис. 4,а, размыкающего — на рис. 4,б. Если же необходимо указать, что контакт, наоборот, срабатывает позже других в группе, черточку направляют в противоположную сторону (рис. 4,в, г).

Рис. 5. Обозначение срабатывающего с опережением замыкающего контакта.

Символы контактов без самовозврата после срабатывания используют в обозначениях кнопочных выключателей, поэтому, кроме знака отсутствия самовозврата (небольшой кружок на символе неподвижного контакта) в них вводят и символ ручного привода — кнопки.

Рис. 6. Обозначение кнопочных выключателей.

Для примера на рис. 6,а приведено условное обозначение кнопочного выключателя с возвратом в исходное положение путем вытягивания кнопки, на рис. 6,6 — с возвратом посредством повторного нажатия на кнопку, а на рис. 6,а — с возвратом посредством отдельного привода, например нажатием специальной кнопки «Сброс».

Признаком контактов,

автоматически возвращающихся в исходное положение при перегрузке цепи или превышении допустимых пределов изменения внешних факторов (например, температуры), является знак в виде небольшого прямоугольника на символе подвижного контакта.

Физическую величину, под действием которой контакт возвращается в исходное положение, обозначают общепринятым буквенным символом и математическим знаком «>» (больше) или « » (см. рис. 7,а), то это означает, что он реагирует на превышение напряжения сверх допустимого уровня, а этот же буквенный символ со знаком « PCBWay – всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

  • Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
  • Онлайн просмотрщик Gerber-файлов от PCBWay!
  • {SOURCE}

    Обозначение трехпозиционного переключателя на схеме

    Содержание

    1. Введение
    2. Виды и типы электрических схем
    3. Графические обозначения в электрических схемах
    4. Основные УГО для однолинейных схем электрощитов
    5. Обозначение измерительных электроприборов для характеристики параметров цепи
    6. Буквенные обозначения в электрических схемах

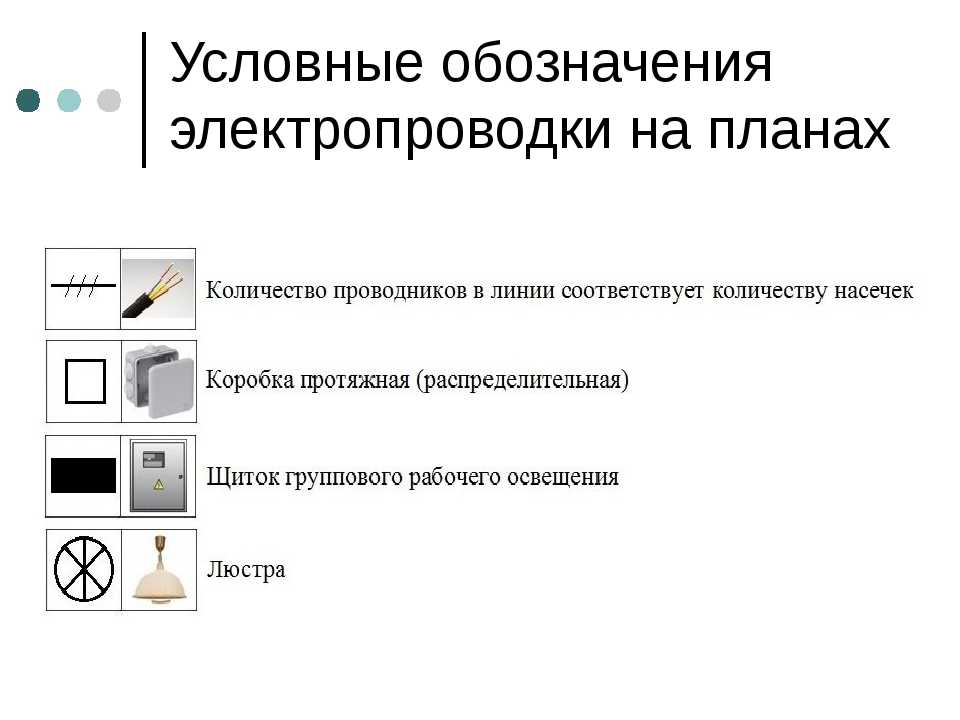

    7. Изображение электрооборудования на планах
    8. Условные графические изображения электрооборудования, электротехнических устройств и электроприемников
    9. Условные графические обозначения линий проводок и токопроводов
    10. Условные графические изображения шин и шинопроводов
    11. Условные графические изображения коробок, шкафов, щитов и пультов
    12. Условные графические обозначения выключателей, переключателей
    13. Условные графические обозначения штепсельных розеток
    14. Условные графические обозначения светильников и прожекторов
    15. Условные графические обозначения аппаратов контроля и управления
    16. Заключение
    17. Виды и конструктивные особенности
    18. Существуют переключатели электрические, делящиеся на виды по типу движения управления рукояткой:

    Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

    Введение

    Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

    Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

    Виды и типы электрических схем

    Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

    1. Объединенные.
    2. Расположенные.
    3. Общие.
    4. Подключения.
    5. Монтажные соединений.
    6. Полные принципиальные.
    7. Функциональные.
    8. Структурные.

    Среди существующих 10 видов, указанных в данном документе, выделяют:

    1. Комбинированные.
    2. Деления.
    3. Энергетические.
    4. Оптические.
    5. Вакуумные.
    6. Кинематические.
    7. Газовые.
    8. Пневматические.
    9. Гидравлические.
    10. Электрические.

    Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

    Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

    В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

    «Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

    После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

    Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

    • Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
    • Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
    • Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

    Графические обозначения в электрических схемах

    • 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
    • 2.721-74 – графические условные обозначения деталей и узлов общего применения.
    • 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

    В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

    На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО.
    В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

    ВАЖНО: Для обозначения коммутационного оборудования существует:

    4 базовых изображения УГО

    УГОНаименование
    Замыкающий
    Размыкающий
    Переключающий
    Переключающий с наличием нейтрального положения

    9 функциональных признаков УГО

    УГОНаименование
    Дугогашение
    Без самовозврата
    С самовозвратом
    Концевой или путевой выключатель
    С автоматическим срабатыванием
    Выключатель-разъединитель
    Разъединитель
    Выключатель
    Контактор

    ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

    Основные УГО для однолинейных схем электрощитов

    УГОНаименование
    Тепловое реле
    Контакт контактора
    Рубильник – выключатель нагрузки
    Автомат – автоматический выключатель
    Предохранитель
    Дифференциальный автоматический выключатель
    УЗО
    Трансформатор напряжения
    Трансформатор тока
    Рубильник (выключатель нагрузки) с предохранителем
    Автомат для защиты двигателя (со встроенным тепловым реле)
    Частотный преобразователь
    Электросчетчик
    Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
    Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
    Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
    Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
    Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
    Замыкающий контакт с замедленным действием, который срабатывает только при возврате
    Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
    Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
    Замыкающий контакт с замедленным действием, который срабатывает только при возврате
    Замыкающий контакт с замедленным действием, который включается только при срабатывании
    Катушка временного реле
    Катушка фотореле
    Катушка реле импульсного
    Общее обозначение катушки реле или катушки контактора
    Лампочка индикационная (световая), осветительная
    Мотор-привод
    Клемма (разборное соединение)
    Варистор, ОПН (ограничитель перенапряжения)
    Разрядник
    Розетка (разъемное соединение):
    • Штырь
    • Гнездо
    Нагревательный элемент

    Обозначение измерительных электроприборов для характеристики параметров цепи

    УГОНаименование
    PFЧастотомер
    PWВаттметр
    PVВольтметр
    PAАмперметр

    ГОСТ 2. 271-74 приняты следующие обозначения в электрощитах для шин и проводов:

    Буквенные обозначения в электрических схемах

    Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

    НаименованиеОбозначение
    Выключатель автоматический в силовой цепиQF
    Выключатель автоматический в управляющей цепиSF
    Выключатель автоматический с дифференциальной защитой или дифавтоматQFD
    Рубильник или выключатель нагрузкиQS
    УЗО (устройство защитного отключения)QSD
    КонтакторKM
    Реле тепловоеF, KK
    Временное релеKT
    Реле напряженияKV
    Импульсное релеKI
    ФоторелеKL
    ОПН, разрядникFV
    Предохранитель плавкийFU
    Трансформатор напряженияTV
    Трансформатор токаTA
    Частотный преобразовательUZ
    АмперметрPA
    ВаттметрPW
    ЧастотомерPF
    ВольтметрPV
    Счетчик энергии активнойPI
    Счетчик энергии реактивнойPK
    Элемент нагреванияEK
    ФотоэлементBL
    Осветительная лампаEL
    Лампочка или прибор индикации световойHL
    Разъем штепсельный или розеткаXS
    Переключатель или выключатель в управляющих цепяхSA
    Кнопочный выключатель в управляющих цепяхSB
    КлеммыXT

    Изображение электрооборудования на планах

    Несмотря на то, что ГОСТ 2. 702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

    Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

    Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

    Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

    Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2. 302 в масштабе чертежа по фактическим габаритам.

    Условные графические обозначения линий проводок и токопроводов

    Условные графические изображения шин и шинопроводов

    ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

    Условные графические изображения коробок, шкафов, щитов и пультов

    Условные графические обозначения выключателей, переключателей

    На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

    Условные графические обозначения штепсельных розеток

    Условные графические обозначения светильников и прожекторов

    Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

    Условные графические обозначения аппаратов контроля и управления

    Заключение

    Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.

    Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.

    Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.

    Условные графические обозначения коммутационных изделий — выключателей, переключателей, электромагнитных реле построены на основе символов контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

    За исходное положение замыкающих контактов на электрических схемах принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

    Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений.

    Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 2, в, г).

    Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на символе его неподвижной части (рис. 2, ж, и).

    Последние два УГО на электрических схемах используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

    Условное графическое обозначение выключателей на электрических схемах (рис. 3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

    Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F (SF), все остальные — буквой А (SA).

    Если в выключателе несколько контактов, символы их подвижных частей на электрических схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого.

    Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (S А 4. 1, SA4.2, SA4.3).

    Аналогично, на основе символа переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных переключателей (рис. 4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

    Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение).

    Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).

    Многопозиционные переключатели (например, галетные) обозначают, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

    Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

    Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.

    Переключатели в электротехнике служат для отключения и включения электрических цепей низкого напряжения поочередно. Например, проходные переключатели предназначены для удобства управления освещением в различных комнатах, лестницах, коридорах. Такие переключатели электрические монтируют между этажами, возле дверей помещений с несколькими входами.

    Из дома удобно управлять освещением гаража и других помещений, а также фонарями на приусадебном участке. Переключатели позволяют управлять функционированием освещения, находясь при этом в другом месте, что создает определенные удобства и комфорт, а также экономится электроэнергия.

    Простой выключатель имеет клавишу на две позиции и одну пару контактов, к которым подключены проводники. Переключатель, в отличие от выключателя, имеет три или более контактов. Один контакт общий, остальные являются перекидными. К каждому из этих контактов подключены провода. Чтобы управлять освещением из других мест, необходим переключатель на несколько контактов. Переключатели электрические позволяют управлять работой любых электрических устройств, а не только освещением.

    Принцип действия

    Переключатели электрические работают следующим образом. Смысл их работы заключается в перекидывании основного контакта с одной цепи на другую. Чаще всего на обратной стороне корпуса переключателя изображена схема подключений проводов.

    Один контакт общий (1), другие два контакта – перекидные (2 и 3). Используя два таких переключателя, и расположив их в разных местах, можно выполнить наиболее популярную и простую схему управления освещением из двух разных мест.

    Совпадающие по обозначениям клеммы 2 и 3 с переключателями ПВ-1 и ПВ-2 соединены проводниками между собой. Вход 1 от ПВ-1 подключен к фазе, а ПВ-2 подключен к арматуре освещения. Другой конец светильника соединен с нулевым проводником сети.

    Проверка работоспособности схемы осуществляется включением переключателя. Сначала подается напряжение, при этом лампа поочередно загорается и гаснет от отдельного действия любого из переключателей. При размыкании цепи одного из переключателей, в работу включается другая линия цепи.

    Виды и конструктивные особенности

    Для правильного выбора переключателя необходимо определить тип движения управления рукояткой, решаемыми задачами, схемой соединений, свойствами соединяемых цепей.

    Существуют переключатели электрические, делящиеся на виды по типу движения управления рукояткой:

    • Угловые.
    • Нажимные.
    • Поворотные.
    Угловые переключатели типа тумблера изготавливаются по двум схемам:
    • С врубными контактами (рисунок «а»).
    • Коромыслового типа (рисунок «б»).

    Оба типа переключателей имеют две устойчивые позиции рукоятки. При передвижении рукоятки (1) пружина (2) сжимается, концентрируя энергию сжатия. При нахождении в позиции, изображенной пунктирной линией, устройство находится в неустойчивом равновесии.

    Небольшой сдвиг рукоятки и пружина резко перемещает подвижный контакт (3) в устойчивое положение. В результате подвижный контакт скачкообразно подключается к неподвижному контакту (6).

    По схеме подключения тумблерные переключатели с врубными контактами делятся на:
    • Однополюсные (рисунок «а»).
    • Однополюсные сдвоенные (рисунок «б»).
    • Двухполюсные на две позиции (рисунок «в, г»).

    Рукоятки этих переключателей могут находиться в двух фиксированных позициях. Схемы коммутации могут быть самыми разными. Тумблеры используются для переключения схем переменного и постоянного тока. Они способны выдерживать нагрузку в цепи силой тока до 6 ампер. Сопротивление их контактов очень мало (0,02 Ом).

    Надежность работы тумблеров можно выразить возможным числом переключений, которое достигает 10000 раз.

    Микротумблеры

    Такие тумблеры небольших размеров выигрывают в габаритах и массе, по сравнению с другими видами тумблеров.

    Нажимные переключатели электрические

    Переключатели электрические в виде кнопок классифицируются по типу управления:
    • Обычные . Цепь разомкнута или замкнута только при нажатом положении.
    • Залипающие . Цепь замыкается при отсутствии усилия нажатия. Для размыкания цепи необходимо снова произвести нажатие.
    • Сдвоенные . Цепь замыкается при нажатии одной кнопки, размыкается с помощью другой кнопки. Устройство кнопки производят на основе тумблерных переключателей, микровыключателей. Кроме основных, существуют оригинальные устройства.
    Схемы подключения обычных и залипающих кнопок делят на:
    • Однополюсные включения (рисунок «а»).
    • Выключения (рисунок «б»).
    • Включения-выключения (рисунок «в»).
    • Двухполюсные включения (рисунок «г»).

    Нажимные переключатели выполняют с защитой от пыли и влаги, и без защиты.

    Поворотные переключатели
    Галетные переключатели электрические

    Среди электрических переключателей поворотного вида наибольшей популярностью пользуются галетные переключатели. С их помощью можно одновременно подключать сразу несколько электрических цепей, связанных между собой.

    Устройство галетного переключателя выполнено таким образом, что металлическое кольцо (2) с выступом жестко связано с осью (1) переключателя. Общее число контактов, располагающихся через 30 градусов – 12 штук. При повороте оси на 330 градусов выполняется коммутация общего вывода с 11-ю различными цепями, которые подключены к контактам (4).

    Существуют некоторые модификации галетных переключателей. Например, кольцо может выполняться разрезанным. На каждой части делается выступ. При вращении оси два общих вывода синхронно соединяются с 5-ю различными цепями.

    В галетных поворотных переключателях применяются врубные ножевые контакты, которые изготавливают из сплавов меди (бронза, латунь), с покрытием слоем серебра. Ножевой контакт дает возможность снизить влияние погрешности изготовления сборки и деталей, увеличить его вибрационную стойкость и надежность.

    Галетные переключатели способны переключать электрические цепи силой тока до 3 ампер, напряжением до 350 вольт постоянного тока. Для переменного тока допустимое напряжение составляет не более 300 вольт. Надежность таких переключателей составляет до 10000 переключений.

    Установка переключателей производится путем пайки, кроме тумблерных видов переключателей, которые соединяются с цепью винтами. Главным требованием механической установки переключателей является требование: не изменять положение корпуса и внутренней части переключателя при приложении усилия управления. В связи с этим при применении переключателя необходимо использовать только те методы крепления, которые соответствуют техническим условиям определенного вида переключателя.

    Схема перекрестного переключателя освещения

    Для монтажа переключателей в трех местах необходимо вспомогательное устройство с перекрестной схемой коммутации. Такое устройство состоит из двух 1-клавишных переключателей с внутренними перемычками, выполненными в одном корпусе.

    Перекрестный переключатель монтируется между 2-мя обычными. Он используется только совместно с ними, и отличается наличием 4-х клемм. Чтобы управлять освещением из 4-х мест, необходимо добавить в схему дополнительно такое же устройство. Перекрестный переключатель подключается к перекидным контактам выключателей таким образом, чтобы образовалась рабочая цепь питания освещения.

    Сложные группы контактов нуждаются в большом числе проводников и подключений. Оптимальным вариантом будет сборка нескольких простых схем, вместо одной сложной, так как они будут работать более надежно, и удобнее в эксплуатации. Все основные соединения необходимо производить в распредкоробках. Выполнять скрутки проводов не допускается.

    Обозначение на электрических схемах пакетного переключателя

    Условные графические обозначения коммутационных изделий — выключателей, переключателей, электромагнитных реле построены на основе символов контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

    За исходное положение замыкающих контактов на электрических схемах принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

    Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений.

    Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 2, в, г).

    Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на символе его неподвижной части (рис. 2, ж, и).

    Последние два УГО на электрических схемах используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

    Условное графическое обозначение выключателей на электрических схемах (рис. 3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

    Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F (SF), все остальные — буквой А (SA).

    Если в выключателе несколько контактов, символы их подвижных частей на электрических схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого.

    Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (SА 4. 1, SA4.2, SA4.3).

    Аналогично, на основе символа переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных переключателей (рис. 4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

    Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение).

    Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).

    Многопозиционные переключатели (например, галетные) обозначают, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

    Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

    Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.

    Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.

    В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

    Но начнем немного издалека…
    Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

    Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

    Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

    «Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

    Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

    Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

    В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

    Содержание

    1. Виды и типы электрических схем
    2. Графические обозначения в электрических схемах
    3. Буквенные обозначения в электрических схемах
    4. Изображение электрооборудования на планах
    5. Условные графические изображения электрооборудования, электротехнических устройств и электроприемников
    6. Условные графические обозначения линий проводок и токопроводов
    7. Условные графические изображения шин и шинопроводов
    8. Условные графические изображения коробок, шкафов, щитов и пультов
    9. Условные графические обозначения выключателей, переключателей
    10. Условные графические обозначения штепсельных розеток
    11. Условные графические обозначения светильников и прожекторов
    12. Условные графические обозначения аппаратов контроля и управления
    13. Commutational devices and contact connections

    Виды и типы электрических схем

    Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
    В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

    1. Схема электрическая
    2. Схема гидравлическая
    3. Схема пневматическая
    4. Схема газовая
    5. Схема кинематическая
    6. Схема вакуумная
    7. Схема оптическая
    8. Схема энергетическая
    9. Схема деления
    10. Схема комбинированная

    Виды схем подразделяются на восемь типов:

    1. Схема структурная
    2. Схема функциональная
    3. Схема принципиальная (полная)
    4. Схема соединений (монтажная)
    5. Схема подключения
    6. Схема общая
    7. Схема расположения
    8. Схема объединенная

    Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

    ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

    ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

    Графические обозначения в электрических схемах

    В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

    • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
    • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
    • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

    Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

    Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

    Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

    Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

    с использованием девяти функциональных признаков:

    Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

    Обозначения проводов, шин в электрических щитах определяется ГОСТ 2. 721-74.

    Буквенные обозначения в электрических схемах

    Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

    Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.

    Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.

    Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:

    НаименованиеОбозначение
    Автоматический выключатель в силовых цепяхQF
    Автоматический выключатель в цепях управленияSF
    Автоматический выключатель с дифференциальной защитой (дифавтомат)QFD
    Выключатель нагрузки (рубильник)QS
    Устройство защитного отключения (УЗО)QSD
    КонтакторKM
    Тепловое релеF, KK
    Реле времениKT
    Реле напряженияKV
    ФоторелеKL
    Импульсное релеKI
    Разрядник, ОПНFV
    Плавкий предохранительFU
    Трансформатор токаTA
    Трансформатор напряженияTV
    Частотный преобразовательUZ
    АмперметрPA
    ВольтметрPV
    ВаттметрPW
    ЧастотометрPF
    Счетчик активной энергииPI
    Счетчик реактивной энергииPK
    ФотоэлементBL
    Нагревательный элементEK
    Лампа осветительнаяEL
    Прибор световой индикации (лампочка)HL
    Штепсельный разъем (розетка)XS
    Выключатель или переключатель в цепях управленияSA
    Выключатель кнопочный в цепях управленияSB
    КлеммыXT

    Изображение электрооборудования на планах

    Хотя ГОСТ 2. 701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

    Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

    Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

    Условные графические обозначения линий проводок и токопроводов

    К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

    Проектировщики решают эту проблему по-разному:

    • большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
    • продвинутые пользователи AutoCAD создают собственные типы линий.

    Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

    Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

    Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

    Условные графические изображения шин и шинопроводов

    Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

    Условные графические изображения коробок, шкафов, щитов и пультов

    НаименованиеИзображение
    Коробка ответвительная
    Коробка вводная
    Коробка протяжная, ящик протяжной
    Коробка, ящик с зажимами
    Шкаф распределительный
    Щиток групповой рабочего освещения
    Щиток групповой аварийного освещения
    Щиток лабораторный
    Ящик с аппаратурой
    Ящик управления
    Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
    Шкаф, панель двухстороннего обслуживания
    Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
    Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
    Щит открытый
    Ящик трансформаторный понижающий (ЯТП)

    Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

    Условные графические обозначения выключателей, переключателей

    ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

    Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.

    Условные графические обозначения штепсельных розеток

    Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

    Условные графические обозначения светильников и прожекторов

    Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

    Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

    Условные графические обозначения аппаратов контроля и управления

    Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.

    Подпишитесь и получайте уведомления о новых статьях на e-mail

    ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

    Единая система конструкторской документации

    ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
    ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

    УСТРОЙСТВА КОММУТАЦИОННЫЕ
    И КОНТАКТНЫЕ СОЕДИНЕНИЯ

    ГОСТ 2.755-87
    (CT СЭВ 5720-86)

    ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

    Москва 1998

    ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

    Единая система конструкторской документации

    ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
    В ЭЛЕКТРИЧЕСКИХ СХЕМАХ.

    УСТРОЙСТВА КОММУТАЦИОННЫЕ
    И КОНТАКТНЫЕ СОЕДИНЕНИЯ

    Unified system for design documentation.

    Graphic designations in diagrams.

    Commutational devices and contact connections

    (CT СЭВ 5720-86)

    Дата введения 01.01.88

    Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов.

    Настоящий стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки.

    Условные графические обозначения механических связей, приводов и приспособлений — по ГОСТ 2.721.

    Условные графические обозначения воспринимающих частей электромеханических устройств — по ГОСТ 2.756.

    Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении.

    1. Общие правила построения обозначений контактов.

    1.1. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена.

    1.2. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

    1.3. Для изображения основных (базовых) функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении:

    4) переключающих с нейтральным центральным положением

    1. 4. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.

    1. Функция контактора

    2. Функция выключателя

    3. Функция разъединителя

    4. Функция выключателя-разъединителя

    5. Автоматическое срабатывание

    6. Функция путевого или концевого выключателя

    8. Отсутствие самовозврата

    Примечание. Обозначения, приведенные в пп. 1 — 4, 7 — 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 — на подвижных контакт-деталях.

    2. Примеры построения обозначений контактов коммутационных устройств приведены в табл. 2.

    1. Контакт коммутационного устройства:

    1) переключающий без размыкания цепи (мостовой)

    2) с двойным замыканием

    3) с двойным размыканием

    2. Контакт импульсный замыкающий:

    1) при срабатывании

    3) при срабатывании и возврате

    3. Контакт импульсный размыкающий:

    1) при срабатывании

    3) при срабатывании и возврате

    4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:

    5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:

    Обозначения переключателей — ответы на кроссворды

    Разгадка кроссворда Обозначения переключателей с 4 буквами в последний раз встречались на 27 августа 2021 года . Мы думаем, что наиболее вероятным ответом на эту подсказку будет ACDC . Ниже приведены все возможные ответы на эту подсказку, упорядоченные по рангу. Вы можете легко улучшить поиск, указав количество букв в ответе.

    Ранг Слово Подсказка
    94% ACDC Обозначения переключателей
    3% ПРИМАНКА ___ и переключатель
    3% ВЫКЛ Положение переключателя
    3% ОНС Позиции переключения
    2% РЕСУРС Доступ к поддержке с парой, желающей переключиться
    2% ТРАНСП Один уход готовит модель к переключению
    2% В ТЕМНОТЕ Невежественный, нащупываете выключатель?
    2% НПР Сеть «Кодовый переключатель»
    2% ВИИ Предшественник Nintendo Switch
    2% ВЫПУСК Контракт заставляет изменщика поменять сына на дочь
    2% ВИИУ Предшественник Nintendo Switch
    2% ВКЛ ВЫКЛ Тип переключателя света
    2% МИИС Аватары Nintendo Switch
    2% ЯВКА Отменить сборку и выключить
    2% АААС Обозначения аккумуляторов
    2% ОШИБКИ Неуместные обозначения
    2% ЭЛЕМС Ш. обозначения
    2% НАЗВАНИЯ Обозначения
    2% ЛОКАНТ Химические обозначения
    2% МЕСТОПИСАНИЯ Географические обозначения.

    Уточните результаты поиска, указав количество букв. Если какие-то буквы уже известны, вы можете предоставить их в виде шаблона: «CA????».

    • Пьесы Честера — это средневековый драматический сериал, возрожденный в 1951 году, и следующие представления которого состоятся в июне и июле 2023 года.
    • Первая планета Солнечной системы, идентифицированная как таковая с помощью кроссворда телескопа
    • Река, которая текла «через безмерные для человека пещеры» в кроссворде Кольриджа Кубла Хана
    • Неоконченный роман Ф. Скотта Фицджеральда, опубликованный в 1941 г. Кроссворд
    • Мстительная волшебница из греческих мифов, внучка Гелиоса.
    • Валлийская актриса, сыгравшая Госсамер Бейнон в киноверсии кроссворда Under Milk Wood 1971 года
    • Сыграла вторую девушку Бонда, на которой Бонд женился Кроссворд
    • Страна, на флаге которой изображена разгадка кроссворда мачете
    • Номинант на лучшую женскую роль второго плана в фильме «Сила собаки», кроссворд 2021 г.
    • О, На 10 разгадке кроссворда
    • Фаталистическая сортировка, на сленге, кроссворд
    • Глаз, Поэтам Кроссворд
    • Euphoria High Or Sad Keanu Кроссворд Clive
    • Видишь Достойного? Кроссворд
    • 25/12, EG Кроссворд
    • Час, В Италии Кроссворд
    • «Заботы?» Кроссворд
    • Брюхоногие моллюски часто подают с чесночным маслом и петрушкой.
    • Провайдеры доступа Кроссворд
    • Закулисные зоны для шоу Аксессуары Кроссворд
    • Разгадка кроссворда
    • Разгадка популистского кроссворда
    • Разгадка кроссворда «Вози»
    • Разгадка кроссворда в последовательных шагах
    • Эрнандо Де из Испании — Кроссворд
    • Персонаж «Властелина колец» впервые представлен как разгадка кроссворда Страйдера
    • Египет — разгадка кроссворда High Dam
    • Компания 121 Across продает кроссворд для аквалангистов
    • Оман, EG Кроссворд
    • Оригинальное название комикса «Попай» Кроссворд
    • Слово с легкой или стоп-кроссвордной подсказкой
    • Ось, половина меньшего диаметра эллипса Кроссворд
    • Ван дер Пул, олимпийский конькобежец, разгадываю кроссворд
    • «Стой!», Кроссворд «В море».
    • «Приходи» и «иди», EG Кроссворд
    • Актриса из фильма «Похудение» — Мари Джонсон Кроссворд
    • «Я понял?» Кроссворд
    • Контейнеры с клейкой лентой Кроссворд
    • Пенни, EG Кроссворд
    • Действительно, действительно кроссворд
    • Саентология — разгадка кроссворда Хаббарда
    • Skillets, EG Кроссворд
    • Немного боди-арта, неформальный кроссворд
    • Это, Люсии Кроссворд
    • Зубная нить, EG Кроссворд
    • Британская школа с 1440 г. Кроссворд
    • С 84 в поперечнике, подумайте о кусочке газетного кроссворда
    • — Mo Replay Кроссворд Подсказка
    • — Кроссворд Даби
    • — Схема (логическое изображение) Кроссворд Подсказка

    Найдено 1 решений для Обозначения переключателей . Лучшие решения определяются по популярности, рейтингу и частоте поиска. Наиболее вероятный ответ на подсказку — ACDC .

    С crossword-solver.io вы найдете 1 решения. Мы используем исторические головоломки, чтобы найти наилучшие ответы на ваш вопрос. Мы добавляем много новых подсказок на ежедневной основе.

    С нашей поисковой системой для решения кроссвордов у вас есть доступ к более чем 7 миллионам подсказок. Вы можете сузить возможные ответы, указав количество букв, которые он содержит. Мы нашли более 1 ответов для Обозначения переключателей.

    Знакомство с маркировкой на электрических выключателях

    По

    Тимоти Тиле

    Тимоти Тиле

    Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

    Узнайте больше о The Spruce’s Редакционный процесс

    Обновлено 29.05.22

    Рассмотрено

    Ларри Кэмпбелл

    Рассмотрено Ларри Кэмпбелл

    Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

    Узнайте больше о The Spruce’s Наблюдательный совет

    Факт проверен

    Джессика Врубель

    Факт проверен Джессика Врубель

    Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему журналистскому опыту, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

    Узнайте больше о The Spruce’s Редакционный процесс

    В вашем доме есть множество выключателей, которые используются как по отдельности, так и в сочетании с другими выключателями для управления освещением, розетками и такими приборами, как печи и мусоропроводы. Дома с более новыми технологиями, такими как светодиодное освещение или солнечные батареи, могут также иметь специальные переключатели, которые управляют 12- или 14-вольтовыми цепями питания.

    Все электрические выключатели имеют разные этикетки, отштампованные на металлической ленте (также называемой хомутом) или отпечатанные на пластиковом корпусе переключателя. Эти маркировки позволяют вам убедиться, что вы используете правильный переключатель для схемы и приложения. Вот некоторые маркировки, которые вы можете увидеть на стандартном настенном выключателе:

    Этикетка UL

    Маркировка UL в кружке на металлическом ремешке переключателя указывает на то, что устройство было протестировано на безопасность независимым испытательным агентством Underwriters Laboratories. Практически все переключатели известных производителей будут иметь эту маркировку; не покупайте переключатель без этой маркировки. Хотя существуют и другие агентства по тестированию, UL является самым известным и уважаемым.

    Номинальные значения тока и напряжения

    Маркировка, которая говорит что-то вроде «15A 120V», указывает на то, что переключатель одобрен для использования в 15-амперной цепи 120 вольт. Практически все настенные выключатели рассчитаны на сети с напряжением 120 вольт и током 15 или 20 ампер. Эта маркировка обычно находится на передней части металлического ремешка.

    Только AC

    Эта маркировка указывает на то, что выключатель предназначен только для проводки переменного тока. Это не та маркировка, о которой вам обычно нужно беспокоиться, поскольку вся стандартная бытовая проводка работает на переменном токе. Эта маркировка обычно находится на лицевой стороне металлического ремешка.

    Некоторые переключатели используются для таких приложений, как выключатели включения / выключения на устройствах с батарейным питанием, таких как радиоприемники. Это выключатели постоянного тока, а не настенные выключатели переменного тока, используемые в большинстве проводок дома. Некоторые системы солнечных панелей могут также использовать переключатели постоянного тока где-то в своей проводке.

    Используйте только сплошную медь или провод с медным покрытием

    На этикетке указано, к каким типам проводов можно подключить переключатель. По умолчанию большинство переключателей предназначены для использования на сплошных медных или покрытых медью алюминиевых проводах (CU — это химический символ меди).

    CO/ALR

    Если переключатель рассчитан на алюминиевый провод, он будет иметь маркировку «CO/ALR». Это означает, что переключатель одобрен для использования с медной или алюминиевой проводкой. Если в вашем доме проводка выполнена из алюминиевого провода (не распространенного), вам нужно будет использовать этот тип выключателя.

    Совет

    Переключатель с номиналом CO/ALR можно использовать с алюминиевым или медным проводом, в то время как переключатель, рассчитанный на медный или медный провод , не может использоваться с алюминиевым проводом.

    Нет ALR

    Если переключатель имеет маркировку, такую ​​как буквы «ALR» внутри перечеркнутого круга, это означает, что переключатель ни при каких обстоятельствах не может использоваться с алюминиевой проводкой. Поскольку алюминиевый провод имеет другую скорость расширения и сжатия, чем медный, может быть опасно использовать только медный выключатель с алюминиевой домашней проводкой.

    12-й или 14-й калибр AWG

    Такая маркировка (или использование аналогичной формулировки) указывает на то, что переключатель предназначен для использования с проводкой 12-го калибра (20 ампер) или 14-го калибра (15 ампер). Не все переключатели имеют этот рейтинг, но там, где он есть, вы найдете его либо на металлической ленте, либо на пластиковом корпусе переключателя.

    ГР

    Эта этикетка, обычно находящаяся на пластиковом корпусе выключателя, указывает отверстие для вставки, куда должен быть вставлен заземляющий провод. Обычно он находится рядом с зеленым винтом заземления на коммутаторе (GR означает зеленый).

    Измеритель полосы (датчик)

    Эта маркировка обозначает удобный измерительный калибр, который показывает, сколько проводов нужно зачистить от отдельных проводников для подключения к винтовым клеммам. Таких калибров на корпусе выключателя может быть два: один для винтовых клемм, другой для вставных фитингов.

    Для постоянного светильника накаливания (или для светодиодного светильника)

    Диммерные переключатели часто имеют маркировку, указывающую, с какими осветительными приборами их можно использовать. Старые традиционные диммеры подходят только для традиционных ламп накаливания, в то время как новые выключатели могут быть рассчитаны на CFU (компактные люминесцентные), светодиодные (светоизлучающие диоды) или галогенные светильники — или все типы. Этот рейтинг иногда печатается на бумажной этикетке сбоку корпуса переключателя.

    Страна происхождения

    На переключателе будет штамп или этикетка с указанием страны, в которой он был изготовлен, например «США», «Сделано в Китае» или «Сделано в Мексике». Обычно нет причин для беспокойства по поводу продуктов иностранного производства, если они внесены в список UL.

    THHN или THWN

    На переключателях с проволочными выводами, таких как многие диммерные переключатели, изоляция проводов будет напечатана с этикеткой, такой как «THHN» (термопласт с высокотермостойким нейлоновым покрытием) или «THWN» (термопласт с термо- и водостойким покрытием). с прочным нейлоновым покрытием). Эти маркировки указывают на качество изоляционной оболочки на проводах:

    • «Т» означает термопласт, тип изоляции, покрывающей сам провод.
    • «H» означает термостойкость до 167 градусов по Фаренгейту.
    • «HH» означает более высокую термостойкость, увеличенную до 194 градусов по Фаренгейту.
    • «W» означает влагостойкость.
    • «N» означает дополнительное нейлоновое покрытие, которое делает проволоку масло- и бензостойкой.

    На маркировке проводов также будет указан размер проводника и из чего сделан провод: из алюминия или меди.

    Диммерные выключатели, внесенные в список UL, соответствуют отраслевым стандартам, и обычно у вас нет необходимости читать и интерпретировать характеристики, напечатанные на проводах устройства, внесенного в список UL.

    Коммерческий класс по сравнению со стандартным сортом

    Хотя переключатель не может быть помечен ни тем, ни другим, производители обычно предлагают переключатели как стандартных (бытовых), так и коммерческих классов. На это иногда указывает только разница в цене, но разница вполне реальная.

    Продукты коммерческого класса — это выбор профессиональных электриков, которые заинтересованы в долговечных продуктах, которые не подведут. Домашним мастерам также рекомендуется инвестировать в качественные коммутаторы, а не покупать коммутаторы за 99 центов, которые могут выйти из строя в течение нескольких месяцев.

    Типы контактов и обозначения тумблеров

    В ответ на вопросы клиентов в этой статье описываются тумблеры, начиная от основ и заканчивая типами контактов и обозначениями. Воспользуйтесь этой информацией и расширьте свои знания о тумблере.

    Вопрос: Существует несколько обозначений типов контактов, в том числе «однополюсный на одно направление», «однополюсный на два направления», контакты типа «ВКЛ-ВЫКЛ» и «ВКЛ-ВКЛ». У меня нет должного понимания деталей и различий между ними. Кроме того, не могли бы вы уточнить взаимосвязь между ними и терминами «одностороннее отключение», «двухстороннее отключение» и «трехсторонний переключатель»?

    Ответ: В следующих описаниях поясняются обозначения общеупотребительных типов контактов и типов контактов, используемых в наших переключателях.



    Сначала давайте рассмотрим основы тумблеров. Тумблеры — это обычные переключатели, которые включаются и выключаются перемещением рычагов. Например, чтобы помочь вам понять, представьте себе сцену из старого научно-фантастического фильма, в которой робот или корабль управляются переключателями и т. д., чьи рычаги перемещаются вверх и вниз с щелкающим звуком.

    Далее давайте посмотрим на обозначения общеупотребительных типов контактов и типов контактов, используемых для наших тумблеров.
    Как показано на рис. 1, обозначения тумблеров Panasonic указываются с использованием комбинации «количество полюсов и рабочие характеристики». Примеры использования включают «однополюсный, однонаправленный», «однополюсный, двунаправленный», «двухполюсный, однонаправленный» и «двуполюсный, двунаправленный». Кроме того, обозначения ВКЛ-ВКЛ и ВКЛ-ВЫКЛ и т. д. используются для обозначения рабочих характеристик. Этот тип информации можно оценить с помощью цифр, представляющих номера моделей.



    Во-первых, следующие описания объясняют разницу между терминами «однонаправленный» и «двухходовой» в отношении «количества полюсов и рабочих характеристик».

    Обычно для переключателей используются следующие способы контакта.

    • Контакты формы А (так называемые нормально разомкнутые (НО) контакты)
    • Контакты формы B (так называемые нормально замкнутые (НЗ) контакты)
    • Контакты формы C, структурированные путем объединения контактов формы A и формы B

    Даже один и тот же метод контакта имеет разные названия.

    Контакты формы A обычно находятся в состоянии OFF, что не позволяет протекать току в цепи переключателя, и включаются, чтобы позволить току течь при переключении переключателя. Контакты
    Form B работают наоборот. Обычно они включены, но отключаются для выключения при переключении переключателя. Например, этот тип выключателя используется для аварийного отключения при возникновении аномалий. Контакты формы C
    обычно включены, как и в случае с контактами формы B. Когда одна пара контактов включена, переключение переключателя включает другую пару контактов для переключения на другую операцию.
    В таблице 1 представлена ​​простая для понимания сводка различий между контактами формы A, формы B и формы C.





    Как видно из таблицы 1, обозначения «однопозиционный» и «двойной бросок», используемые для тумблеров, относятся к контактам формы A и формы C соответственно.
    Обозначения тумблеров в таблице 1 включают обозначения «ВКЛ-ВЫКЛ». Это соответствует «однонаправленным» контактам, которые представляют собой цепь, включаемую и выключаемую тумблером, как показано на рисунке 2. Например, этот тип однонаправленного контакта используется для включения и выключения света.





    С другой стороны, обозначения «ВКЛ-ВКЛ» и «двойной ход» соответствуют одной и той же структуре контактной цепи, которая используется для коммутации нагрузки цепи, как показано на рис. 3. Эта структура позволяет регулировать яркость или движущая сила машины. Например, чтобы помочь вам понять, представьте себе освещение, при котором L2 обычно загорается и выключается перед включением L1 путем переключения выключателя освещения.



    Для создания схемы, используемой, когда освещение на лестничной клетке включается и выключается двумя выключателями, одним наверху и одним внизу, используется структура трехпозиционного выключателя, как показано на рис. 4. К этой цепи применяются контакты формы C, что обеспечивает структуру который позволяет любому переключателю включать и выключать свет.



    На рис. 5 показаны контакты типа «ВКЛ-ВЫКЛ-ВКЛ» формы C (двойной ход). Поскольку рычаг этого тумблера можно остановить в среднем положении, обе цепи L1 и L2 можно отключить. Эта двойная схема используется, когда переключение между состояниями высокой мощности, низкой мощности и состояниями выключения необходимо, например, для вентиляторов вентиляции и электрических вентиляторов.



    Наконец, объясняется количество полюсов.
    Во-первых, термин «однополюсный» относится к цепи, состоящей из одной пары контактов формы A или формы B. Термин «двухполюсный» относится к цепи, состоящей из двух пар контактов формы A или формы B.
    На рис. 6 показаны примеры использования однополюсных однонаправленных контактов и двухполюсных однонаправленных контактов. На рисунке 6 верхняя цепь также упоминается как односторонняя отсечка, в то время как нижняя цепь также упоминается как двухсторонняя отсечка, так как обе пары контактов могут быть выключены путем перевода в положение OFF переключателя, содержащего эти контакты. контакты.



    К вашему сведению, тип контакта, состоящий из двухполюсных контактов и контактов формы C, относится к двухполюсной двухпозиционной конструкции. При одновременном переключении нескольких цепей одним переключением выключателя используется этот тип многополюсного выключателя.

    Как вы восприняли приведенные выше объяснения? В этом курсе объяснялись схемы тумблеров, включая их основные моменты и варианты.

    На первый взгляд работа тумблеров кажется однообразной; однако есть также переключатели, которые на самом деле допускают несколько типов внутреннего управления. Пожалуйста, используйте приведенную выше информацию при проектировании схем, включая принцип работы тумблеров.



    Ключевое слово в этой статье

    • Контакт : Контакт относится к точке контакта, позволяющей току течь в цепях.
    • Состояние ВКЛ. : Состояние ВКЛ. относится к состоянию, в котором цепь замкнута и позволяет протекать электрическим сигналам для ее работы.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
