Делаем лазер из DVD привода своими руками в домашних условиях

Сделать мощный прожигающий лазер своими руками – несложная задача, однако, кроме умения пользоваться паяльником, потребуется внимательность и аккуратность подхода. Сразу стоит отметить, что глубокие познания из области электротехники здесь не нужны, а смастерить устройство можно даже в домашних условиях. Главное при работе – это соблюдение мер предосторожности, так как воздействие лазерного луча губительно для глаз и кожи.

Лазер – опасная игрушка, которая может нанести вред здоровью при его неаккуратном использовании. Запрещается направлять лазер на людей и животных!

Что потребуется?

Любой лазер можно разбить на несколько составляющих:

  • излучатель светового потока;
  • оптика;
  • источник питания;
  • стабилизатор питания по току (драйвер).

Чтобы сделать мощный самодельный лазер, потребуется рассмотреть все эти составляющие по отдельности. Наиболее практичным и простым в сборке является лазер на основе лазерного диода, его и рассмотрим в данной статье.

Откуда взять диод для лазера?

Рабочий орган любого лазера – это лазерный диод. Его можно купить почти в любом магазине радиотехнике, либо достать из нерабочего привода для компакт-дисков. Дело в том, что неработоспособность привода редко связана с выходом из строя лазерного диода. Имея в наличии сломанный привод можно без лишних затрат достать нужный элемент. Но нужно учесть, что его тип и свойства зависят от модификации привода.

Самый слабый лазер, работающий в инфракрасном диапазоне, установлен в CD-ROM дисководах. Его мощности хватает только для считывания CD дисков, а луч почти невидим и не способен прожигать предметы. В CD-RW встроен более мощный лазерный диод, пригодный для прожига и рассчитанный на ту же длину волны. Он считается наиболее опасным, так как излучает луч в невидимой для глаза зоне спектра.

Дисковод DVD-ROM оснащён двумя слабыми лазерными диодами, энергии которых хватает только для чтения CD и DVD дисков. В пишущем приводе DVD-RW установлен красный лазер большой мощности. Его луч виден при любом освещении и может легко воспламенять некоторые предметы.

В BD-ROM стоит фиолетовый или синий лазер, который по параметрам схож с аналогом из DVD-ROMа. Из пишущих BD-RE можно достать наиболее мощный лазерный диод с красивым фиолетовым или синим лучом, способным к прожигу. Однако найти для разборки такой привод достаточно сложно, а рабочее устройство стоит дорого.

Самым подходящим является лазерный диод, взятый из пишущего привода DVD-RW дисков. Наиболее качественные лазерные диоды установлены в LG, Sony и Samsung приводах.

Чем выше скорость записи DVD привода, тем мощнее установлен в нем лазерный диод.

Разбор привода

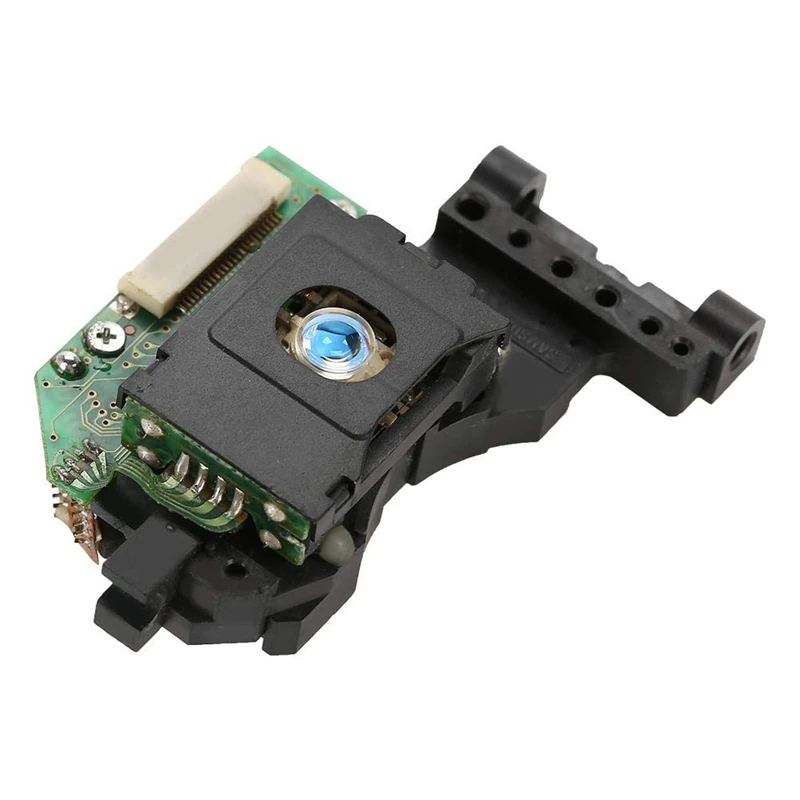

Имея перед собой привод, первым делом снимают верхнюю крышку, открутив 4 винта. Затем извлекают подвижный механизм, который находится в центре и соединён с печатной платой гибким шлейфом. Следующая цель – лазерный диод, надёжно впрессованный в радиаторе из алюминиевого или дюралевого сплава. Перед его демонтажем рекомендуется обеспечить защиту от статического электричества. Для этого выводы лазерного диода спаивают или обматывают тонкой медной проволокой.

Далее возможны два варианта. Первый подразумевает эксплуатацию готового лазера в виде стационарной установки вместе со штатным радиатором. Второй вариант – это сборка устройства в корпусе переносного фонарика или лазерной указки. В этом случае придётся приложить силу, чтобы раскусить или распилить радиатор, не повредив излучающий элемент.

Драйвер

К питанию лазера необходимо отнестись ответственно. Как и для светодиодов, это должен быть источник стабилизированного тока. В интернете встречается множество схем с питанием от батарейки или аккумулятора через ограничительный резистор. Достаточность такого решения сомнительна, так как напряжение на аккумуляторе или батарейки меняется в зависимости от уровня заряда. Соответственно ток, протекающий через излучающий диод лазера, будет сильно отклоняться от номинального значения. В результате на малых токах устройство будет работать не эффективно, а на больших – приведёт к быстрому снижению интенсивности его излучения.

Оптимальным вариантом считается использование простейшего стабилизатора тока, построенного на базе LM317. Данная микросхема относится к разряду универсальных интегральных стабилизаторов с возможностью самостоятельного задания тока и напряжения на выходе. Работает микросхема в широком диапазоне входных напряжений: от 3 до 40 вольт.

Аналогом LM317 является отечественная микросхема КР142ЕН12.

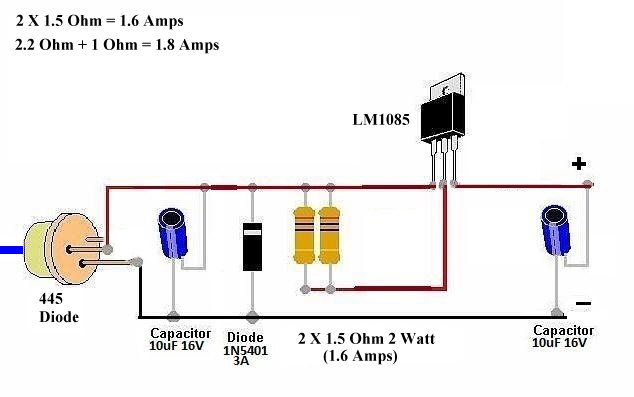

Для первого лабораторного эксперимента подойдет схема, приведенная ниже.

Расчет единственного в схеме резистора производят по формуле: R=I/1,25, где I – номинальный ток лазера (справочное значение).

Иногда на выходе стабилизатора параллельно диоду устанавливают полярный конденсатор на 2200 мкФх16 В и неполярный конденсатор на 0,1 мкФ. Их участие оправдано в случае подачи напряжения на вход от стационарного блока питания, который может пропустить незначительную переменную составляющую и импульсную помеху. Одна из таких схем, рассчитанная на питание от батарейки “Крона” или небольшого аккумулятора, представлена ниже.

На схеме указано примерное значение резистора R1. Для его точного расчета необходимо воспользоваться вышеприведенной формулой.

Собрав электрическую схему, можно сделать предварительное включение и как доказательство работоспособности схемы, наблюдать ярко-красный рассеянный свет излучающего диода. Измерив его реальный ток и температуру корпуса, стоит задуматься о необходимости установки радиатора. Если лазер будет использоваться в стационарной установке на больших токах длительное время, то нужно обязательно предусмотреть пассивное охлаждение. Теперь для достижения цели осталось совсем немного: произвести фокусировку и получить узконаправленный луч большой мощности.

Оптика

Выражаясь по-научному, пришло время соорудить простой коллиматор, устройство для получения пучков параллельных световых лучей. Идеальным вариантом для этой цели будет штатная линза, взятая из привода. С её помощью можно получить довольно тонкий луч лазера диаметром около 1 мм. Количества энергии такого луча достаточно, чтобы насквозь прожигать бумагу, ткань и картон в считаные секунды, плавить пластик и выжигать по дереву. Если сфокусировать более тонкий луч, то данным лазером можно резать фанеру и оргстекло. Но настроить и надежно закрепить линзу от привода достаточно сложно из-за ее малого фокусного расстояния.

Намного проще соорудить коллиматор на основе лазерной указки. К тому же в её корпусе можно поместить драйвер и небольшой аккумулятор. На выходе получится луч в диаметре около 1,5 мм меньшего прожигающего действия. В туманную погоду или при обильном снегопаде можно наблюдать неимоверные световые эффекты, направив световой поток в небо.

Через интернет-магазин можно приобрести готовый коллиматор, специально предназначенный для крепления и настройки лазера. Его корпус послужит радиатором. Зная размеры всех составных частей устройства, можно купить дешевый светодиодный фонарик и воспользоваться его корпусом.

В заключение хочется добавить несколько фраз об опасности лазерного излучения. Во-первых, никогда не направляйте луч лазера в глаза людей и животных. Это приводит к серьёзным нарушениям зрения. Во-вторых, во время экспериментов с красным лазером надевайте зелёные очки. Они препятствуют прохождению большей части красной составляющей спектра. Количество света, прошедшее сквозь очки, зависит от длины волны излучения. Смотреть со стороны на луч лазера без защитных средств допускается лишь кратковременно.

В противном случае может появиться боль в глазах.

Режущий лазер из DVD привода


Привет всем любителям самоделок, думаю многие знают, что мощным лазером можно выжигать по дереву, резать пластик и поджигать спички на расстоянии, штука довольно интересная, поэтому в этой статье я расскажу Вам, как сделать бюджетный режущий лазер, при помощи которого можно проводить интересные эксперименты, а также упрощать процесс сборки других самоделок.

Перед тем, как ознакомиться с описанием процесса сборки, предлагаю посмотреть видео, где наглядно продемонстрирована работа такой самоделки.

Для того чтобы сделать самодельный режущий лазер, понадобится:
* DVD привод от компьютера, скорость записи должна быть не менее 16X
* Паяльник
* 3 конденсатора на 10 микрофарад
* Резисторы на 51 кОм, 20 кОм, 30 кОм
* Импульсная микросхема NCP 1529
* Аккумулятор с напряжением не менее 3. 7 вольт
* Переключатель
* Дроссель на 2.2 микрогенри
* Корпус
* Фольгированный текстолит

Вот и все, что нужно для создания данной самоделки, переходим непосредственно к пошаговой сборке.

Шаг первый.
Для начала нужно определиться с DVD приводом от компьютера, наверняка у кого-то такой завалялся, а если нет, то их полным полно имеется на радиобарахолке или магазинах компьютерных комплектующих.


Из данного привода нам нужен только один элемент, а именно лазер, который в таких приводах обычно отвечает за запись информации на диск или по-другому прожиг. Также необходимо учесть, что оптические приводы, не имеющие возможность записывать информацию на диск не подойдут, к ним же отнесем и CD приводы, в которых мощность лазера очень мала.

После того, как с приводом определились, его необходимо разобрать. Открутив винтики на корпусе, добираемся до внутренностей привода, здесь расположилась схема и тот самый лазер, который нам нужен.


Аккуратно вытаскиваем лазер из посадочного места, остальные компоненты привода также могут пригодится в других самоделках.


Шаг второй.
Так как питать лазер напрямую от аккумулятора нельзя, то нужно сделать специальный драйвер для этих целей.

По схеме проектируем печатную плату, нарисовать данную плату можно в таких программах, как Sprint Layout, DipTrace. Почему я выбрал именно эти программы? Потому что они являются достаточно быстрыми в освоении и в ней разберется даже новичок. После этого берем фольгированный текстолит и переносим на него спроектированный до этого рисунок платы, который можно сделать любым удобным для вас способом, будь то ЛУТ или же фоторезист. Далее после травления и очистки платы распаиваем на ней компоненты по схеме, в данном случае лучше использовать паяльник небольшой мощности, чтобы избежать перегрева лазера и остальных компонентов, ну и стараемся как можно быстрее припаять провода к ножкам лазера. К левой ножке подсоединяется плюсовой провод, а минус идет на корпус, правая ножка лазера в данной самоделка не задействована.

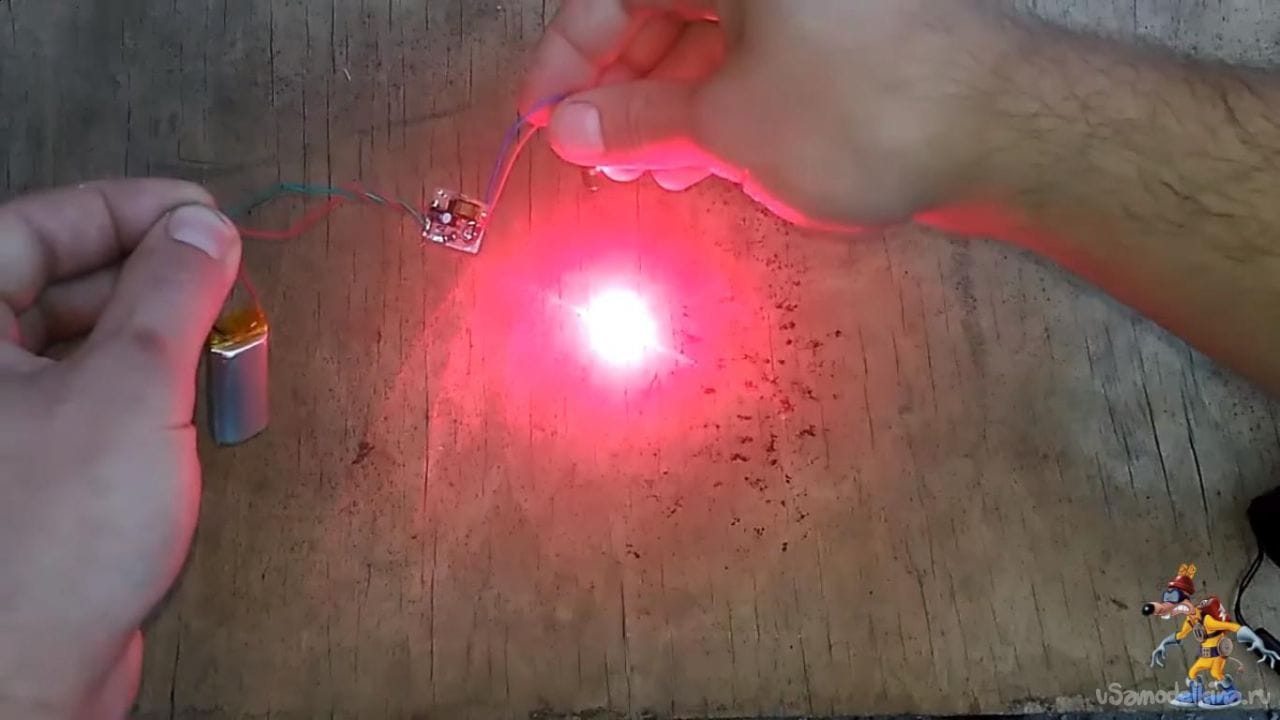

Данный лазер отлично работает при напряжении 3 вольта.

В качестве питания можно использовать любой аккумулятор напряжением не ниже 3.7 вольт, сюда же идеально подойдет литий-ионная аккумуляторная батарея типа 18650, ее напряжение как раз составляет необходимые 3.7-4.2 вольта.

Шаг третий.
После проверки лазера и самодельного драйвера к нему необходимо сделать корпус или же взять готовый.

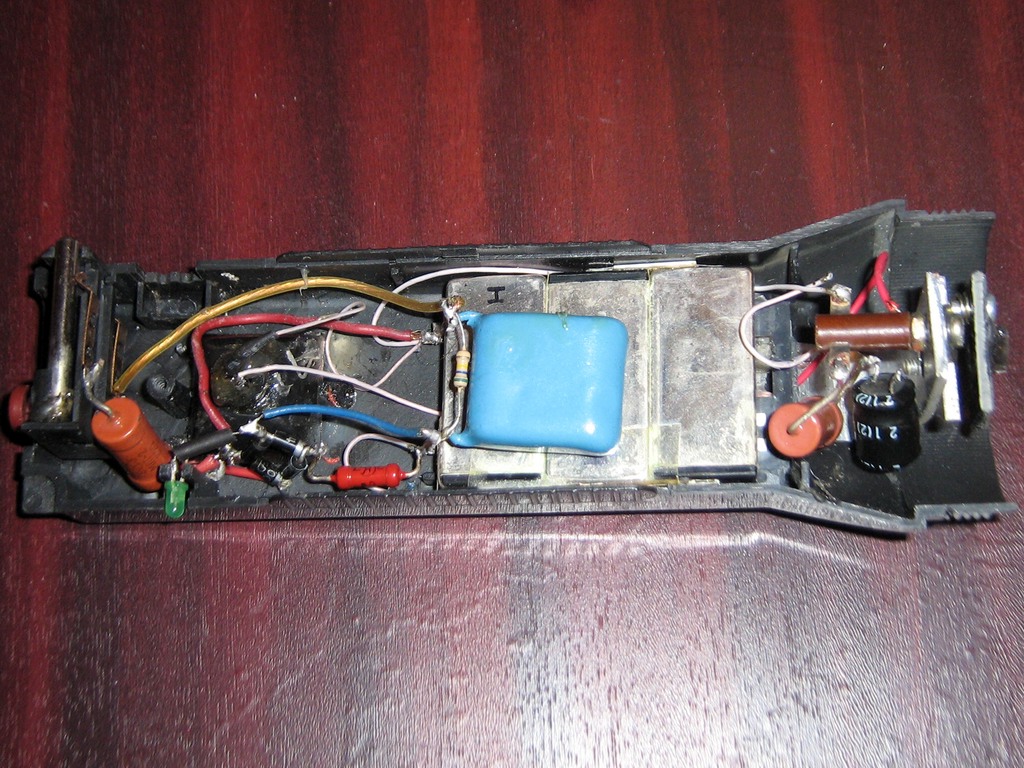

Так как все компоненты отлично вместились в корпус от шокера, было принято использовать именно его, кнопка включения также осталась на своем месте.

Если такого корпуса нет, то можно сделать что-то похожее из тонкостенной трубы, в случае с алюминиевой трубой внутренности необходимо заизолировать во избежании замыкания.

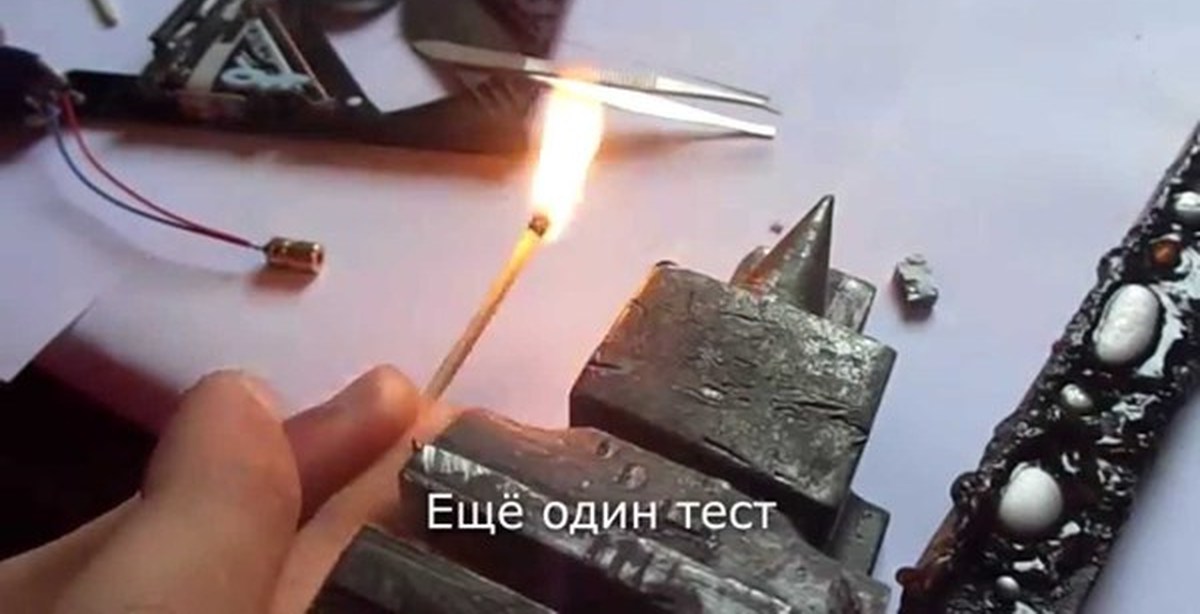

Ну вот и готов самодельный режущий лазер, а это значит, что пора приступить к его испытаниям. Данный лазер достаточно хорошо выжигает на деревянных поверхностях, плавит пластик и поджигает спички на расстоянии полутора метров, что я считаю достойно для такого маленького лазера, а также легкодоступного и недорогого.


Если ваша цель, это плавить данным лазером, то необходимо учесть, что белые и блестящие пластики, имеющие большой коэффициент отражения плавиться не будут, проблема решается обычным черным маркером.
На этом у меня все, всем спасибо за внимание и удачных всем самоделок и творческих идей. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Лазерный модуль из DVD-RW привода — libixur — Мой блог

Сразу хочу предупредить, я не несу ответственности за Ваши действия! Все делаете на свой страх и риск!

На днях изготовил лазерный модуль для своего самодельного станка с ЧПУ и тут расскажу Вам как его изготовить своими руками.

Некоторые люди не верят, но лазером с DVD дисковода действительно можно поджигать спички, резать тонкую пленку или выжигать на пластике и дереве. И так, что нам понадобиться:

  • Первое что я достал, это радиатор. Так как лазер при работе сильно греется, ему нужно куда то девать свое тепло. Я использовал радиатор от старой материнской платы Asus. Что-то на подобии этого:
    Свой к сожалению в первоначальном виде не сфоткал.
  • Далее нам нужен сам лазер.  Его можно достать в пишущих DVD-RW дисководах, другие не пойдут. Скорость дисковода должна быть более 16х. Я пока изготовил рабочий модуль испортил около 5 дисководов! Так что советую быть очень аккуратными. Последний донор был дисковод NEC-7173. Разбираем дисковод, достаем лазерную головку, выглядит примерно так:

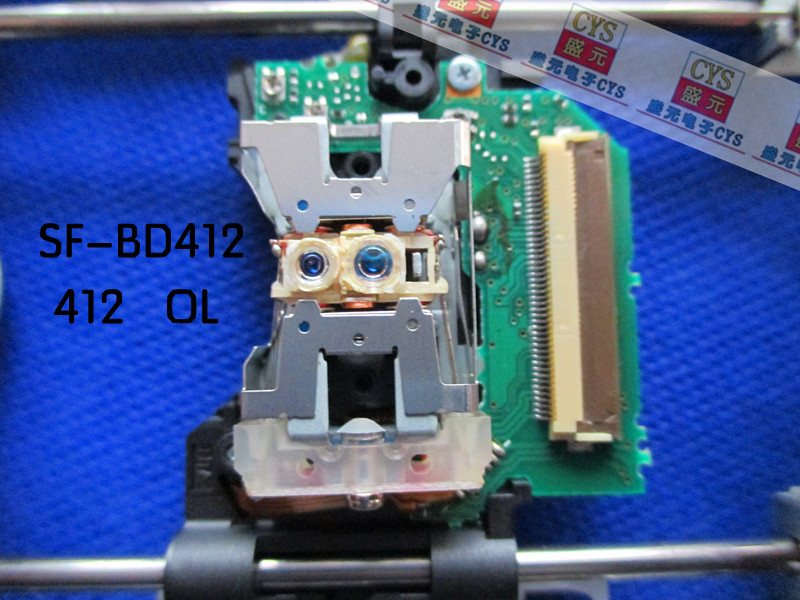

    Находим нужный лазер, их там 2(CD & DVD). Нам нужен тот у которого радиатор больше:

    В крайнем случае можно экспериментально определить какой из них DVD, подав на них напряжение, CD будет светить тускло, а нужный ярко. ВНИМАНИЕ! НЕ НАПРАВЛЯЙТЕ ЛАЗЕР В ГЛАЗА! ЛИШИТЕСЬ ЗРЕНИЯ! Но пока не спешите подключать лазер, для его питания нужен специальный драйвер. Советую перед извлечением лазера перекусить шлейф идущий к лазеру, а не отпаивать его сразу. Отпаивать его можно только тогда, когда вы замкнете проволочкой все контакты лазера, т.к. он боится статического электричества. Так выглядит лазер который изъят из радиатора:

    Как то так выглядит лазер в родном радиаторе:

    А так выглядит мой лазер:
    Свой лазер из родного радиатора я не извлекал. После извлечения лазера, приступим к сборке драйвера.
  • Для питания , как я уже сказал нужен специальный драйвер. На лазер нужно подавать определенный ток, а не напряжение. Я предлагаю одну из самых простых схем:
    Собираем данную схему, но к лазеру пока не подключаем. На LM317 установить радиатор!

Собираем все вместе. Сначала сверлим отверстие под провода к лазеру, потом для крепящих лазер болтов, и для крепления линзы. Где требуется нарезаем резьбу. Делаем планку которая будет прижимать сам лазер. Подробнее смотрим на фото:

Думаю понятно почему я не извлекал из родного радиатора, я просто планкой прижал его к большему радиатору. Для лучшей проводимости смазал термо-пастой. При припаивании проводов, не снимайте проволоки, которая замыкает контакты лазера до подключения к драйверу.

Линзу берем с той же лазерной головки, самую верхнюю, которая смотрит на диск. Закрепил я её на кусте текстолита. Отпечатки на ней не ставим и в клей не вымазываем! Линза боится паров клея момент. Смотрим фото:

Устанавливаем, включаем лазер через драйвер, и настраиваем линзу так что бы получить минимальную точку. У меня точка получается на расстоянии 1см до детали и примерно 2мм линзы к лазеру.

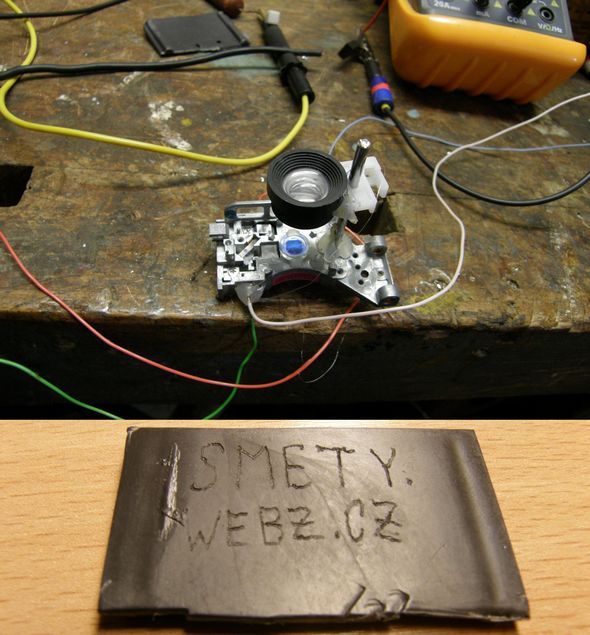

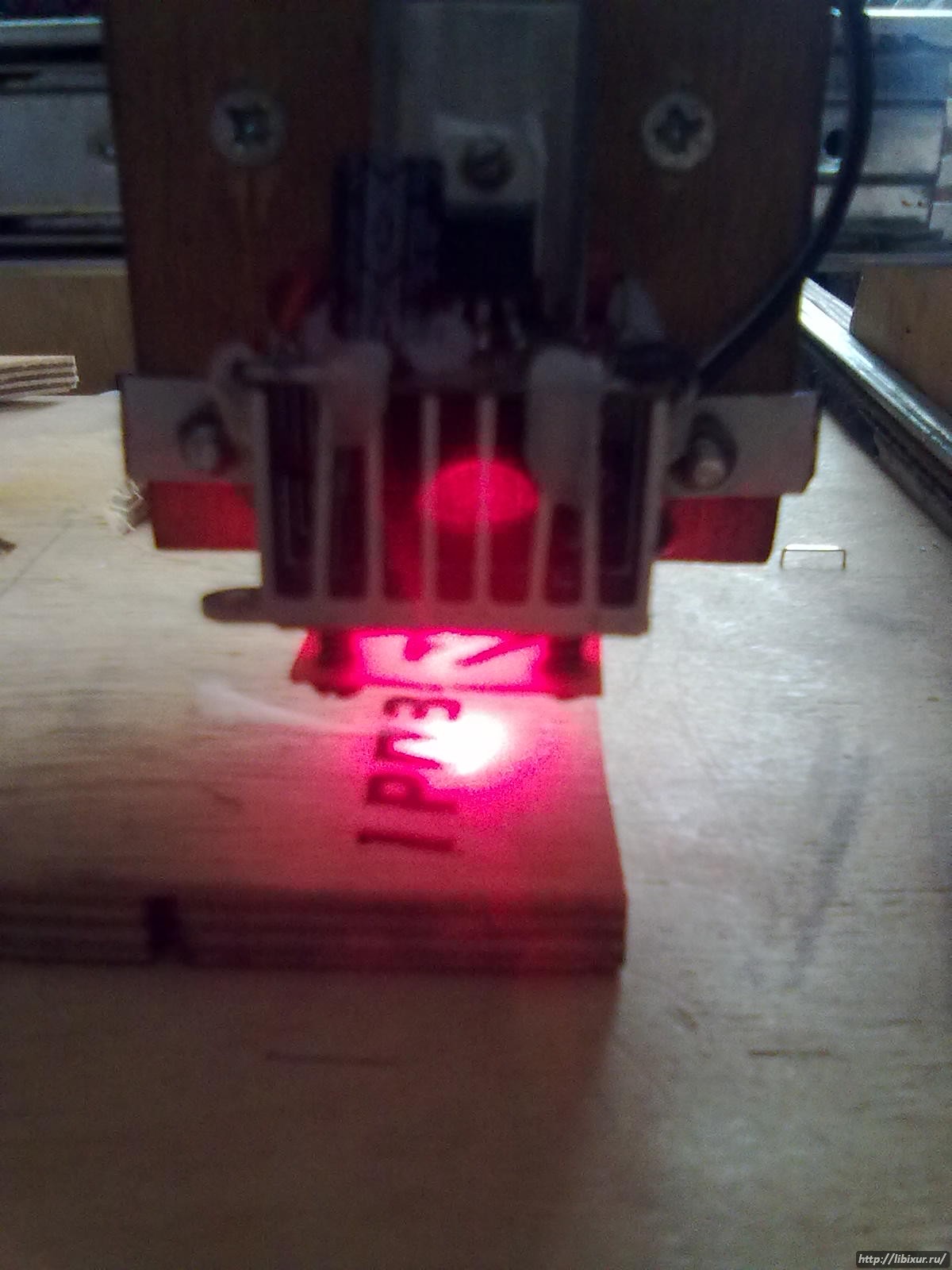

Ну и фото готового модуля в работе на станке с ЧПУ:

На светлом дереве конечно плоховато он выжигает, а вот если темный ластик, то отлично. Делаю вот такую гравировку:

Кто хочет могу сделать подобное под заказ, подробнее через контактную форму слева на экране, или пишите в комментарии.

Немного информации на последок:

  • Лазер питается током примерно 250мА, в зависимости от скорости выбранного DVD привода. У меня привод 22х с поддержкой LabelFlash. На такой лазер можно подать до 350мА.
  • Если после Ваших манипуляций лазер перестал ярко гореть, значит он испортился!
  • Драйвер можно питать напряжением от 7 до 30 вольт.

VN:F [1.9.20_1166]

Rating: 9.6/10 (65 votes cast)

Лазерный модуль из DVD-RW привода, 9.6 out of 10 based on 65 ratings

Поделиться ссылкой с друзьями:

Лазер своими руками реально сделать из ДВД привода. Это не сложно

Каждый из нас держал в руках лазерную указку. Несмотря на декоративность применения, в ней находится самый настоящий лазер, собранный на основе полупроводникового диода. Такие же элементы устанавливаются на лазерных уровнях и дальномерах.

Следующее популярное изделие, собранное на полупроводнике – записывающий DVD привод вашего компьютера. В нем установлен более мощный лазерный диод, обладающей термической разрушительной силой.

Это позволяет прожигать слой диска, нанося на него дорожки с цифровой информацией.

Как работает полупроводниковый лазер?

Устройства подобного типа недорогие в производстве, конструкция достаточно массовая. Принцип лазерных (полупроводниковых) диодов основан на использовании классического p-n перехода. Работает такой переход, как и в обычных светодиодах.

Разница в организации излучения: светодиоды излучают «спонтанно», а лазерные диоды «вынужденно».

Общий принцип формирования так называемой «заселенности» квантового излучения выполняется без зеркал. Края кристалла скалываются механическим путем, обеспечивая эффект преломления на торцах, сродни зеркальной поверхности.

Для получения различного типа излучения может использоваться «гомопереход», когда оба полупроводника одинаковые, или «гетеропереход», с разными материалами перехода.

Собственно лазерный диод является доступной радиодеталью. Его можно купить в магазинах, торгующих радиодеталями, а можно извлечь из старого привода DVD-R (DVD-RW).

Важно! Даже простой лазер, используемый в световых указках, может серьезно повредить сетчатку глаза.

Более мощные установки, с прожигающим лучом, могут лишить зрения или нанести ожоги кожного покрова. Поэтому при работе с подобными устройствами, соблюдайте предельную осторожность.

Имея в распоряжении такой диод, вы сможете легко изготовить мощный лазер своими руками. Фактически, изделие может быть вовсе бесплатным, или обойдется вам за смешные деньги.

Лазер своими руками из ДВД привода

Для начала, необходимо раздобыть сам привод. Его можно снять со старого компьютера или приобрести на барахолке за символическую стоимость.

Информация: Чем выше заявленная скорость записи, тем более мощный прожигающий лазер применяется в приводе.

Сняв корпус, и отсоединив управляющие шлейфы, демонтируем пишущую головку вместе с кареткой.

Порядок извлечения лазерного диода:

  1. Соединяем ножки диода между собой с помощью проволоки (шунтируем). При демонтаже может накопиться статическое электричество, и диод может выйти из строя
  2. Удаляем алюминиевый радиатор. Он достаточно хрупкий, имеет крепление, конструктивно «заточенное» под конкретный ДВД привод, и при дальнейшей эксплуатации не нужен. Просто перекусываем радиатор кусачками (не повреждая диод)
  3. Выпаиваем диод, освобождаем ножки от шунта.

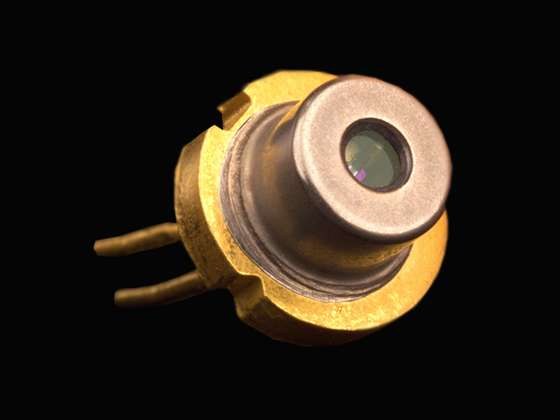

Элемент выглядит так:

Следующий важный элемент – схема питания лазера. Использовать блок питания из DVD привода не получится. Он интегрирован в общую схему управления, извлечь его оттуда технически невозможно. Поэтому изготавливаем питающую схему самостоятельно.

Есть соблазн просто подключить 5 вольт с ограничительным резистором, и не мучиться со схемой. Это неверный подход, поскольку любые светодиоды (в том числе и лазерные) питаются не напряжением, а током. Соответственно нужен токовый стабилизатор. Самый доступный вариант – использование микросхемы LM317.

Выходной резистор R1 подбирается в соответствии с током питания лазерного диода. В данной схеме ток должен соответствовать 200 мА.

Собрать лазер своими руками можно в корпусе от световой указки, либо приобрести готовый модуль для лазера в магазинах электроники или на китайских сайтах (например, Али Экспресс).

Преимущество такого решения – вы получаете готовую регулируемую линзу в комплекте. Схема блока питания (драйвер) легко умещается в корпусе модуля.

Если вы решили изготовить корпус самостоятельно, из какой-нибудь металлической трубки – можно использовать штатную линзу от того же привода DVD. Только надо будет придумать способ крепления, и возможность юстировки фокуса.

Важно! Фокусировать луч необходимо при любой конструкции. Он может быть параллельным (если нужна дальность) или конусообразным (при необходимости получить концентрированное термическое пятно).

Линза в комплекте с регулирующим устройством именуется коллиматором.

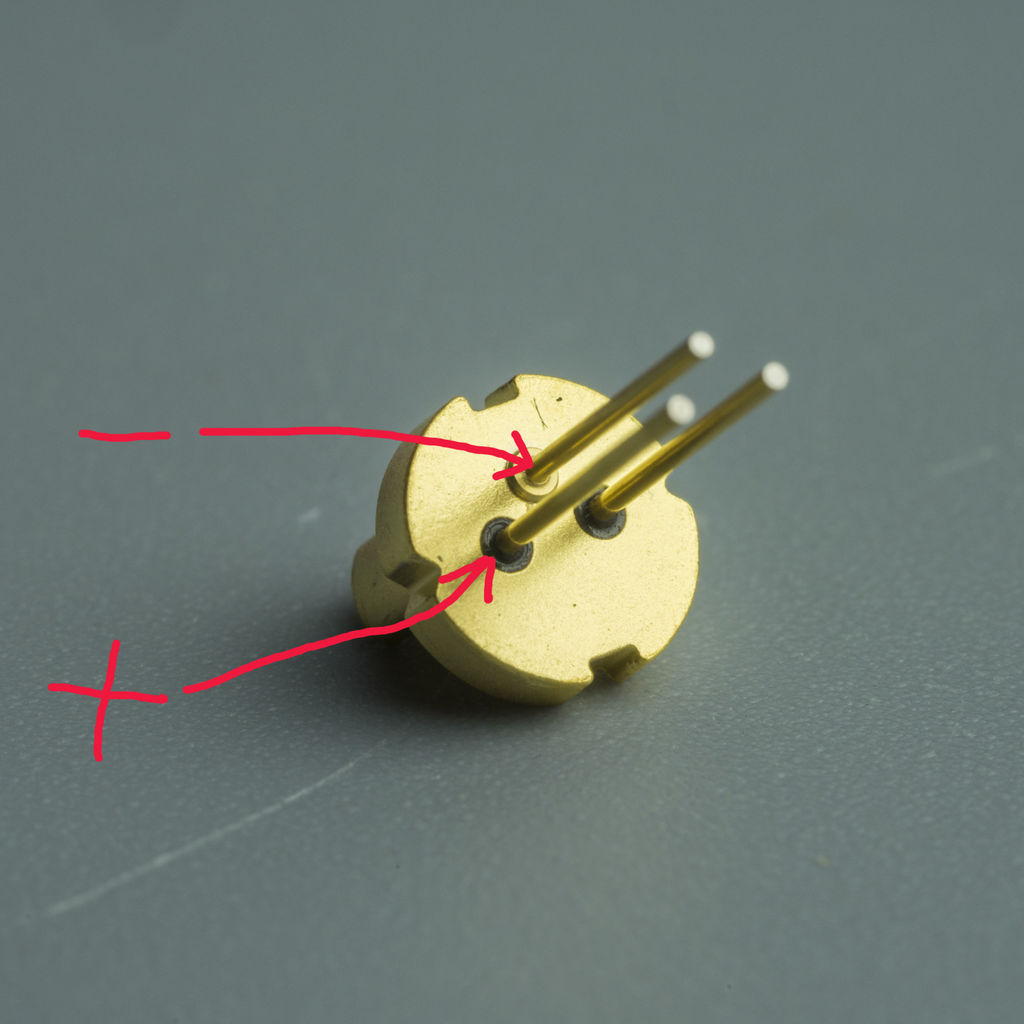

Чтобы правильно подключить лазер из двд привода, нужна схема контактов. Вы можете отследить минусовой и плюсовой провод по маркировке, на монтажной плате. Сделать это нужно перед демонтажем диода. Если такой возможности нет – воспользуйтесь типовой подсказкой:

Минусовой контакт имеет электрическую связь с корпусом диода. Найти его не составит труда. Относительно минуса, расположенного внизу, плюсовой контакт будет справа.

Если у вас трехножечный лазерный диод (а таких большинство), слева будет или неиспользуемый контакт, или подключение фотодиода. Так бывает, если в одном корпусе расположен и прожигающий и считывающий элемент.

Основной корпус подбирается исходя из размера батареек или аккумуляторов, которые вы планируете использовать. В него аккуратно закрепите свой самодельный лазерный модуль, и прибор готов к применению.

С помощью такого инструмента можно заниматься гравировкой, выжиганием по дереву, раскроем легкоплавких материалов (ткань, картон, фетр, пенопласт и пр.).

Как сделать еще более мощный лазер?

Если вам необходим резак по дереву или пластику, мощности стандартного диода из ДВД привода недостаточно. Понадобиться либо готовый диод мощностью 500-800 мВт, либо придется потратить много времени на поиски подходящих DVD приводов. В некоторых моделях LG и SONY устанавливаются лазерные диоды мощностью 250-300 мВт.

Главное – что подобные технологии доступны для самостоятельного изготовления.

Пошаговая видео инструкция рассказывающая как сделать своими руками лазер из ДВД привода

About sposport

View all posts by sposport

Загрузка...

Как подключить лазер от дисковода к батарейке. Лазер из dvd

Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер, способный прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! листы стали резать не будет, а вот пакеты, бумагу, пластмассу легко!
Для нашего лазера нам понадобится во первых сломанный или не очень резак! причем DVD-RW . чем выше скорость записи DVD-R, тем мощнее там стоит лазер! в 16х приводах стоят 200мВт красные лазеры, а также лазер ИК диапазона, но о нем позже.

Разбираем резак ,

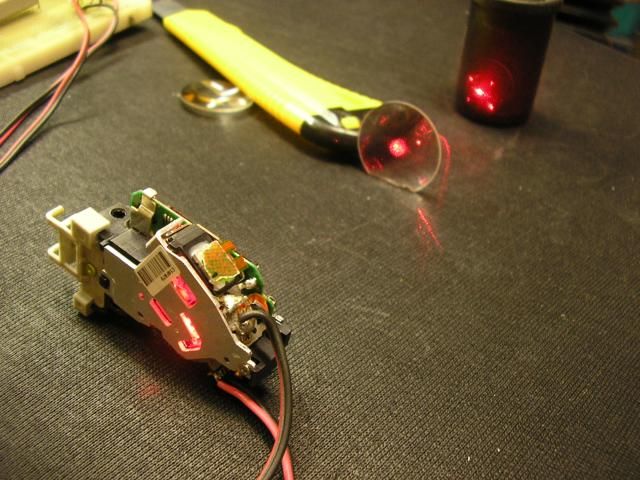

вытаскиваем оптическую часть.Вот так выглядит эта часть резака:



ценного там только выходная линза и два лазера.

Теперь достаем самое главное!

А теперь техника безопасности для вас и для лазера!

лазер из DVD-RW относится к классу 3B, а значит опасен для зрения! не направляйте луч в глаза! даже глазом моргнуть не успеете, как потеряете зрение! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом ослепить можно и со ста метров! смотрите куда светите!

Как можно испортить ЛД?
Да очень просто! стоит превысить ток и ему конец! причем доли микросекунд будет достаточно!
именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него!
на смом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в
обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою
очередь от тока и зависит. Также надо быть внимательным к температуре. при охлаждении лазера
КПД его растет и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее!
Еще его легко убить переходными процессами, возникающими при включении и выключении! от
них стоит защититься.

Теперь продолжим разбирать привод))
Достаем лазер и его радиатор, сразу же припаеваем к его ногам небольшой
неполярный конденсатор на 0,1мкФ и полярный побольше! так мы спасем
его от статики и переходных процессов, которые ЛД очень не любят!
Теперь время подумать о питании нашего лазера.ЛД питается примерно
от 3V и потребляет 200мА. Лазер это не лампочка!! никогда не соединяйте
его напрямую к батарейкам! без ограничительного резистора его убьют и
2 батарейки от лазерной указки!! ЛД нелинейный элемент, поэтому питать его
надо не напряжением, а током! то есть нужны токо ограничивающие элементы.
рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной.
Все схемы питаются от аккумуляторов.
1 вариант
ограничение тока резистором. см рисунок


сопротивление резистора определяется экспериментально, по току через ЛД.
стоит остановиться на 200мА, дальше риск спалить больше.
хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых
аккумулятора на нужную емкость. также удобно использовать аккумулятор от
мобильного телефона(любого).

Достоинства: простая конструкция, высокая надежность.
Недостатки: ток через ЛД постепенно падает. и толком не понятно когда
конструкцию пора подзаряжать. использование трех аккумуляторов усложняет
конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фанарике, где стоит батарея из трех ААА(мизинчиковых) батаеек

А вот так он выглядит в сборе:


Два резистора по 1 Ому последовательно и два конденсатора.

2 вариант

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера!
В драйвере используется микросхема LM317, которая включена стабилизатором тока. См рисунок.


Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 5В) и температуры.
Советую скачать даташит на эту микросхему и разобраться основательней.

3 вариант

это то, что нужно! Питание от двух аккумуляторов, стабильное напряжение(а следовательно и ток) на ЛД,
которое не зависит от уровня зарядки акккумуляторов! Когда аккумуляторы разрядятся, схема выключится
и через ЛД будет идти малый ток (слабое свечение). Наиболее умный и экономичный драйвер! КПД около 90%.
и все это на одной LM2621 в малюсеньком корпусе 3х3мм!! тяжело паять, зато у меня получилась плата 16х17мм! См рисунок





дроссель L1 я намотал на шару) микруха умная, сама во всем разберется. я намотал 15 витков
проводом 0.5мм на дросселе от компьютерного БП. внутренний диаметр дросселя 2.5мм,
проницаемость феррита неизвестна. диод шоттки любой 3-х амперный. например
1N5821,30BQ060,31DQ10,MBRS340T3,SB360,SK34A,SR360. 2 таким лучом
можно влегкую шинковать черные пакеты)) если же выполнять фокусировку не в луч, а в точку, то в этой точке
плавится пластмасса, режется изолента и многое другое!! кстати спички зажигаются влет!!

вот несколько личных фото.





А вот так мой лазер выглядит сейчас!


Полностью алюминиевый корпус, никогда не перегревается, отличная фокусировка
линзой от DVD, питание от двух АА аккумуляторов. Плавит пакеты, зажигает спички,
режет изоленту, заставляет тлеть бумагу! И все это без фокусировки в точку!
то есть обычным лучом!

Лазер из cd dvd привода своими руками

Для многих сборка подобного устройства для многих не секрет. Это наверно одно из того, что собираем.Лазер из дисковода своими руками . Он отличается от дешевых китайских указок, и прочего, тем что обладает определенной мощностью. Для его изготовления нам нужны только начальные азы,и cd или dvd привод . А если еще и пишущий, то мощность его гораздо больше.

Первое чем мы зададимся.Это как достать диод из привода .

Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:


Ценного там только выходная линза и два лазера. Теперь достаем самое главное - DVD лазер:

Прошу вашего внимания:

Пока вы еще не начали играть с новой игрушкой распишу-ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения ! Не направляйте луч в глаза и в зеркало! Даже глазом моргнуть не успеете, зрение станет значительно хуже! Парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом повредить зрение можно и со ста метров! Смотрите куда светите!

Можно ли испортить лазерный диод ? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На самом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. Резонатор рушится не от тока , а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера , КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.

Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги,чтобы электрически выводы ЛД были соединены. припаиваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!

Теперь время подумать о питании нашего лазера. Лазерный диод запитывается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

Вот так лазер выглядит изнутри:

И так. Нам теперь осталось запитать наш лазер. Рассмотрим несколько вариантов.

Первый вариант.

Тут будет ограничение тока резистором, как и обычного диода.

Сопротивление резистора определяется экспериментально, по току через ЛД. Следует остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. Также удобно использовать аккумулятор от мобильного телефона.

Достоинства: простая конструкция, высокая надежность.

Недостатки: ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать. Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фонарике, где стоит батарея из трех ААА (мизинчиковых) батареек

В сборе будет следущее.

Два резистора по 1 Ому последовательно и два конденсатора.

Второй вариант.

Использование микросхемы LM317.

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!

Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер, способный прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! Листы стали резать не будет, а вот пакеты, бумагу, пластмассу легко!

Для нашего лазера нам понадобится во первых сломанный или не очень резак! Чем менее сломан резак и чем быстрее он может записывать диски тем лучше, да кстати он должен быть DVD-RW. Если привод записывает DVD+/-R со скоростью 16х то там стоят 200мВт красные лазеры, в 20х приводах стоит лазер 270мВт, а в приводах со скоростью 22х мощность может доходить до 300мВт. Все DVD приводы также имеют сидишный ИК лазер, но как его определить вы узнаете позже Итак приступим! Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:

Ценного там только выходная линза и два лазера. Теперь достаем самое главное - DVD лазер:

А теперь внимание! Пока вы еще не начали играть с новой игрушкой распишу-ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения! не направляйте луч в глаза и в зеркало! даже глазом моргнуть не успеете, как потеряете зрение! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом ослепить можно и со ста метров! смотрите куда светите!

Можно ли испортить ЛД(лазерный диод)? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На самом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера, КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.

Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги! чтобы электрически выводы ЛД были соединены! припаеваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!
Теперь время подумать о питании нашего лазера. ЛД питается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

Вот так лазер выглядит изнутри:

Итак, надо бы запитать наш лазер!

Рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной. Все схемы питаются от источников постоянного тока, например аккумуляторов.

1 Вариант. Ограничение тока резистором.

Cопротивление резистора определяется экспериментально, по току через ЛД. Cтоит остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. также удобно использовать аккумулятор от мобильного телефона(любого).

Достоинства : простая конструкция, высокая надежность.
Недостатки : ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать.Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фанарике, где стоит батарея из трех ААА(мизинчиковых) батареек.

А вот так он выглядит в сборе:

Два резистора по 1 Ому последовательно и два конденсатора.

Вариант 2. Использование микросхемы LM317

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. См рисунок.

Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!

3 Вариант. Компактный.

Это то, что нужно! Питание от двух аккумуляторов, стабильное напряжение (а следовательно и ток) на ЛД, которое не зависит от уровня зарядки акккумуляторов! Когда аккумуляторы разрядятся, схема выключится и через ЛД будет идти малый ток (слабое свечение). Наиболее умный и экономичный драйвер! КПД около 90%. И все это на одной LM2621 в малюсеньком корпусе 3х3мм!! тяжело паять, зато у меня получилась плата 16х17мм! И это не предел! См рисунок

Дроссель L1 я намотал на шару, микруха умная, сама во всем разберется). Я намотал 15 витков проводом 0.5мм на дросселе от компьютерного БП. Внутренний диаметр дросселя 2.5мм,
проницаемость феррита неизвестна. Диод шоттки любой 3-х амперный. Например 1N5821,30BQ060,31DQ10,MBRS340T3,SB360,SK34A,SR360. Резистором R1 настраиваем ток диода. советую при настройке подключить туда переменник на 100к. Кстати, все испытания желательно проводить на мертвом ЛД! электрические параметры остаются неизменными. Выбрав для себя подходящую схему, собираем её! Ну а дальше полет для фантазии!! нужно придумать как закрепить оптику! причем ЛД нужно поставить на радиатор! При большом токе он очень хорошо греется! так что заранее продумывайте конструкцию.

Теперь насчет оптики. 2 таким лучом можно влегкую шинковать черные пакеты)) если же выполнять фокусировку не в луч, а в точку, то в этой точке плавится пластмасса, режется изолента, дерево начинает аж светиться белым светом от нагрева!(6000градусов не шутки:)) и многое другое!!

Вот несколько фоток луча и самой указки:

У многих в детстве были лазерные указки, которые можно было приобрести в игрушечных магазинах. Но с развитием современных технологий появилась возможность создать такой лазер из DVD привода своими руками. Для этого понадобится всего лишь неисправный DVD привод (важно, чтобы оставался исправным сам светодиод), отвертка и паяльник.

Следует помнить, что для создания лазера лучше использовать нерабочий DVD! Это связано с тем, что после разборки и извлечения светодиода он выходит из строя. Не стоит забывать, что такой лазер из привода намного мощнее обычной указки и может нанести непоправимый вред здоровью, поэтому никогда не нужно направлять луч на человека или животное.

При наведении луча такого устройства на человеческий глаз происходит выжигание сетчатки, и человек может частично или полностью потерять зрение.

Итак, давайте создадим лазер из DVD привода своими руками. Для этого необходимо аккуратно открутить болты на задней части корпуса, чтобы добраться до светодиода будущего лазера. Под крышкой находится узел, который осуществляет привод каретки. Для того чтобы ее извлечь, нужно открутить шурупы и отключить все шлейфы. Затем извлекают каретку.

Теперь необходимо ее разобрать, для чего следует открутить множество шурупов. Далее будут обнаружены два светодиода. Один из них инфракрасный, он отвечает за чтение информации с диска.

Нужен красный, при помощи которого происходит прожиг информации на диск. К красному светодиоду будет прикреплена печатная плата. Для того чтобы ее отключить, необходимо воспользоваться паяльником. Для проверки работоспособности диода достаточно подключить к нему две пальчиковые батареи, но важно учитывать их полярность. Помните, что лазерный диод хрупкий, поэтому с ним необходимо быть очень аккуратным.

Далее нужно приобрести любую лазерную указку. Создавая лазер из DVD привода своими руками, используйте ее в качестве "донора" для корпуса. После покупки необходимо аккуратно раскрутить указку на две части и извлечь из верхней половины Для этого можно воспользоваться ножом. Важно делать все аккуратно, потому что может повредиться диод. При помощи маленькой отвертки выбирают излучатель. Используя термоклей, устанавливают новый светодиод в корпус. А чтобы он прочно установился, можно использовать пассатижи, давя ими на края диода.

Лазер из DVD привода своими руками практически готов. Перед тем как запустить его, необходимо проверить, правильно ли определена полярность. Теперь смело можно подключать питание. После первого запуска может потребоваться настройка фокусировки. Далее можно установить указку в фонарик и подключить батарейки типа АА. Не стоит забывать, что лазер может прожигать различные предметы, поэтому нужно удалить оргстекло из рассеивателя.

Хорошо настроенный привода может не только прожигать бумагу или поджигать спички, но и оставлять след на оргстекле, взрывать шарики (лучше, чтобы они были черного цвета) и оставлять видимые следы на пластмассе. Если установить диод в головку графопостроителя, можно выполнять гравировку по оргстеклу.

Развитие технологий не стоит на месте и каждый день вы можете узнать о новом изобретении или научном прорыве. Тем не менее, это не изменяет детские мечты и, наверное, каждый ребенок или взрослый мечтал когда-то иметь дома настоящий лазер. Если вы так и не смогли реализовать вашу давнюю мечту, то мы вам поможем. В нашей статье мы расскажем вам о том, как сделать лазер из дисковода, предмета, который можно найти очень легко.

Итак, если мы сумели вас заинтриговать таким предложением, то можно перейти к деталям.

Как выбрать лучший дисковод?

Перед тем как перейти непосредственно к инструкции, которая объясняет, как сделать лазер, мы поговорим о свойствах дисковода, от которых будут зависеть характеристики нашего устройства.

  1. Устройство должно иметь функцию записи дисков, иначе у вас ничего не получится.
  2. Желательно чтобы дисковод был не рабочим, в идеале - механическая неполадка. Можете взять у друга не нужный девайс.
  3. Берите очень быстрый дисковод, чем быстрее тем больше будет мощность лазера.

Кроме этого вам понадобятся некоторые детали: резисторы, батарейки, конденсаторы. В процессе изготовления лазера вы столкнетесь с необходимостью паяния схемы, так что запаситесь паяльником, канифолью и припоем.

Итак, вы подобрали ненужный дисковод и готовы к изготовлению лазера. Ниже мы представим инструкцию по изготовлению:

1) Начинайте разбирать дисковод. Открутите крышку, чтобы вы могли увидеть модуль, который отвечает за работу записывающего устройства.


2) Вытащите его и аккуратно отсоедините лазерный модуль, а с него извлеките записывающую головку. Для этого лучше всего использовать пинцет - с его помощью вы легко сможете «выкрутить» головку (она просто очень хорошо сидит и ее легко повредить).


3) Перед тем как вы будете вытаскивать модуль, вам потребуется закоротить все его выводы. Для этого можно использовать медный провод, который потом останется. Если вы все правильно сделаете, то у вас должно получится что-то на подобии такого, как показано на рисунке.


4) После этого вам придется спаять небольшую схему, в которой будет один резистор, два конденсатора, выключатель и батарейка. Зачем эта схема? Она нужно для того, чтобы модуль не перегорел. Батарейку можно взять на 3,6 вольта. Номинал сопротивления может колебаться в пределах от двух до пяти ом. С этими элементами у вас не должно возникнуть проблем. Труднее будет с конденсаторами, так как один из них - полярный (тот что на 2200 нФ). Когда вы будете его запаивать, главное не перепутать полярность, иначе он может взорваться. Второй конденсатор - обыкновенный и с ним проблем мне возникнет. Внизу, на рисунке, вы видите схему.


5) Паять схему не сложно, и вы можете даже не заморачиваться и делать все в виде навесного монтажа. Так вы точно сэкономите силы и время.


6) В качестве источника в 3,7 вольт можно воспользоваться двумя батарейками с мобильных телефонов, которые надо подключить параллельно - это увеличить их общий заряд. В принципе, лазер готов, но перед пробным запуском вам нужно обезопасить свое зрение. Поэтому, если у вас нет специальных защитных очков, то лучше не наводить лазерный пучок в глаза другим людям.
7) Закончив с вопросами безопасности, вы можете включить лазер. Стоит отметить, что первый запуск вас ничем не удивит. Максимум что вы получите - это просто свет. Поздравляем вас - вы сделали фонарик. Но как превратить его в лазер?


8) Проблема в том, что у нас получился не фокусированный луч. Для того чтобы превратить его в настоящий лазер, вам потребуется линза. Такую линзу можно достать с компьютерного привода.



9) Прикрепив ее к нашему лазеру все пойдет намного лучше. Правда, проблема остается - это отсутствие нормального корпуса.


10) В качестве корпуса под наше устройство вы можете использовать уже готовые вещицы. Например, прекрасно подойдет корпус от лазерной указки, маленького фонарика и подобные вещи. Впрочем, если вам нравится сам процесс изготовления, то вы можете сделать его самостоятельно. Для таких целей прекрасно подойдет алюминиевый профиль. Подстроив линзу, вы сможете получить хорошо сфокусированный луч, который может плавить тонкую пластмассу и даже поджигать спички.

Мы надеемся, что наша инструкция о том, как сделать лазер из дисковода, вам пригодится и заинтересует. Удачи вам и успехов!

Видео уроки

Лазер из cd dvd привода своими руками

Лазер из cd dvd привода своими руками



Для многих сборка подобного устройства для многих не секрет. Это наверно одно из того, что собираем.Лазер из дисковода своими руками. Он отличается от дешевых китайских указок, и прочего, тем что обладает определенной мощностью. Для его изготовления нам нужны только начальные азы,и cd или dvd привод.А если еще и пишущий, то мощность его гораздо больше.

И так читаем далее.











Первое чем мы зададимся.Это как достать диод из привода.

Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:



Ценного там только выходная линза и два лазера. Теперь достаем самое главное — DVD лазер:



Прошу вашего внимания:

Пока вы еще не начали играть с новой игрушкой распишу-ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зренияНе направляйте луч в глаза и в зеркало! Даже глазом моргнуть не успеете, зрение станет значительно хуже! Парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом повредить зрение можно и со ста метров! Смотрите куда светите!

Можно ли испортить лазерный диод? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На самом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. Резонатор рушится не от тока, а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера, КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.

Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги,чтобы электрически выводы ЛД были соединены. припаиваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!

Теперь время подумать о питании нашего лазера. Лазерный диод запитывается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

Вот так лазер выглядит изнутри:



И так. Нам теперь осталось запитать наш лазер. Рассмотрим несколько вариантов.

Первый вариант.

Тут будет ограничение тока резистором, как и обычного диода.

Сопротивление резистора определяется экспериментально, по току через ЛД. Следует остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. Также удобно использовать аккумулятор от мобильного телефона.

Достоинства: простая конструкция, высокая надежность.

Недостатки: ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать. Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фонарике, где стоит батарея из трех ААА (мизинчиковых) батареек

В сборе будет следущее.

Два резистора по 1 Ому последовательно и два конденсатора.

Второй вариант.

Использование микросхемы LM317.

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!

Сделай сам устройства и опыты. Лазер из DVD-RW привода.

Лазер из DVD-RW привода.

Обязательно посмотрите видео на каналах (есть тематические плейлисты):
https://www.youtube.com/channel/UCn5qLf1n8NS-kd7MAatofHw
https://www.youtube.com/channel/UCoE9-mQgO6uRPBQ9lsPZXxA

Мой канал на Яндекс Дзен zen.yandex.ru/id/5c50c2abee8f3100ade4748d

Можно почитать новую версию этой статьи с GIF и множеством комментариев.

Техническая спецификация этого ЛД.

Жду всех на каналах:

https://www.youtube.com/channel/UCn5qLf1n8NS-kd7MAatofHw              https://www.youtube.com/channel/UCoE9-mQgO6uRPBQ9lsPZXxA

Пожалуйста, поделитесь понравившимися видео в соцсетях и на других сайтах!

Можно почитать новую версию этой статьи с GIF и множеством комментариев.

Другие видео с разными лазерами.

Не пропустите много другой интересной информации! Все статьи (вместе с новыми) есть по ссылке: https://zen.yandex.ru/id/5c50c2abee8f3100ade4748d

Жду всех на каналах:

https://www.youtube.com/channel/UCn5qLf1n8NS-kd7MAatofHw              https://www.youtube.com/channel/UCoE9-mQgO6uRPBQ9lsPZXxA

Пожалуйста, поделитесь понравившимися видео в соцсетях и на других сайтах!

Мощные лазерные диоды от привода DVD-RW

Мощные лазерные диоды от привода DVD-RW

Попал в руки сломанный пишущий привод DVD-RW. Судьба его была ясна :). В механике вы можете найти два лазерных диода, способных сжигать предметы. Один инфракрасный (устройство записи компакт-дисков) и один красный (Устройство записи DVD). Оба диода обладают примерно одинаковыми характеристиками и тепловыми эффектами (возможно, инфракрасные лучи горят немного больше). Свет от инфракрасного (ИК) практически не виден (а значит очень опасно !!!).Красный лазерный диод также может производить мощную лазерную указку или лазерное шоу. Я поставляю оба диоды с током 175 мА. Интересно то, что лазерный блок представляет собой своего рода призму, которая объединяет два луча в один. Поэтому лазеры из блока не стал спасать (привод не слишком старый, а диоды современные. которые не подходят к оптике лазерной указки или лазерных принтеров). Алюминиевая крышка Блок (помимо магниевого корпуса) также служит радиатором, поэтому его лучше не снимать.Диоды имеют максимальную рабочую температуру 50 ° C и температуру должен быть как можно ниже (более высокая температура сокращает срок службы и эффективность). Припаял к блоку два кабеля для обоих диодов изготовлен и стабилизирующий ток блок питания, позволяющий переключать работу инфракрасных светодиодов, красных светодиодов или обоих сразу. (Обратите внимание, что работа обоих диодов одновременно создает много тепла.) С линзой (подвижная линза рядом с CD / DVD-диском), лазер фокусировался на расстоянии нескольких мм от линзы.После снятия линзы получается луч диаметром 5 мм (т.е. лазерная указка или лазерный источник для лазерного шоу). Если вы хотите сжечь предметы, замените линзу линзой с меньшей диоптрией.

Что вы найдете в разных приводах:
- В DVD-RW есть 2 светодиода: красный для DVD и инфракрасный для CD.
- Слабые красные лазеры 1 мВт из DVD-ROM (приводы только для чтения) подходят только для маленькой лазерной указки или плохого лазерного шоу, они ничего не сожгут.
- V combos CD-RW / DVD-ROM (запись CD и чтение DVD ... сегодня похмелье), есть горящий инфракрасный диод и слабый красный диод (как в DVD-ROM)
- И, наконец, лазеры из CD-ROM совершенно бесполезны :). Я упоминаю этот список, поэтому избегаю тупые вопросы, сгорит ли диод с CD-ROM. Я не буду!


Лазер класса IIIb

Предупреждение! Лазерные диоды от привода DVD-RW излучают видимое и невидимое лазерное излучение и они крайне опасны! Их свет может необратимо повредить глаза.Ни в коем случае нельзя смотреть в работающий диод даже без линзы или направлять его на отражающую поверхность. Лазерный луч может вызвать ожоги или пожар. Обычно это лазер класса IIIb. Все делаете на свой страх и риск.



Схема текущего питания двойного лазера от записывающего DVD-RW привода с переключателем для выбора режима работы (КРАСНЫЙ - ИНФРАКРАСНЫЙ - ОБА). Резистор определяет выходной ток лазерных диодов по формуле I = 1.25 / Р . LM317 нужен радиатор. Падение напряжения инфракрасного лазерного диода составляет 2,15 В, а падение напряжения красного - 2,5 В.


справа от двигателя находится лазерный блок, слева датчик системы Light Scribe (используется для печати изображений непосредственно на верхней стороне DVD). в приводе. Этот датчик определяет угол диска).


Здесь вы можете увидеть слабый свет от датчика Light Scribe.


Красный лазер в режиме чтения.


Расположение лазеров (инфракрасный и красный)


Схема лазерной системы (вид снизу, без алюминиевого корпуса). Есть интересная призма, которая объединяет два лазера в один луч, что позволяет одновременно использовать оба диода. Угол между каждым лучом составляет всего 0,06 °.


А вот и лазер выпотрошенный


Оба диода с припаянными кабелями.


Красный лазерный диод.


Инфракрасный диод. Его свет выглядит тусклым по сравнению с красным диодом, но мощность такого же порядка. ПЗС-сенсор к нему не особо чувствителен, а человеческий глаз тем более. Вот агрегат с линзой.


... и без линзы (что приводит к лазерной указке с параллельными лучами).


Горящий пластиковый ящик с внешней линзой (красный лазер).


Горит!


лазерный луч.Помимо дальнего света видны боковые балки.


Луч, рассеянный линзой


Луч летит по воздуху.


Сравнение с лазерным диодом «F-LASER 5MW» мощностью 5мВт (от GME). Я использовал ток 48 мА, максимум 50 мА. Видно, что лазерный луч мощностью 5 мВт даже слабее боковых лучей DVD-RW-лазера.


Лазер указал в окно.


Луч падающий на стену.


Так выглядят голые лазерные диоды (5,6 мм). Слева вы видите классический диод, справа диод открытого типа. Открытая диодная микросхема не имеет защиты и с ней нужно обращаться очень осторожно! Внутренние части диода нельзя касаться и их необходимо защитить. от грязи или пыли.


Помимо приводов DVD-RW для настольных ПК, интересные диоды можно встретить и в приводах ноутбуков (ноутбуков).


Разборка DVD-RW привода ноутбука для получения лазерного диода.


Лазерный диодный модуль. Есть диоды с нестандартным корпусом, поэтому я оставил их внутри.


Модуль после снятия лишних деталей оптики (передняя линза и угловое зеркало) и кабель припаян к аноду красного светодиода. Катод соединен с радиатором, паять его не нужно. Весь модуль можно прикрутить к дополнительному радиатору для лучшего охлаждения.


Компактный модуль лазерной указки из DVD-RW привода ноутбука.


Лазерный модуль от ноутбука на радиаторе для лучшего охлаждения.


Лазерный модуль на радиаторе. Отрицательный провод припаян к корпусу модуля, чтобы избежать ненужной пайки диодов.


Напоследок немного видео - зажигание 5 спичек и сжигание пластика.


Видео с инструкциями по разборке DVD-RW ноутбука.


Предупреждение для ламеров: лазерный диод нельзя подключать напрямую к источнику питания. Вы должны использовать ограничитель тока или резистор. Интересно, сколько людей настолько глупы, что подключают его напрямую к, может быть, 12В и удивляются, что диод не работает. Прочтите, пожалуйста, о ВАХ лазерного диода и о расчете резисторов (закон Ома) и стабилизаторы тока. НЕ спамьте вопросами типа «Я подключил лазер к 12В, и он не работает.Что я сделал не так? ». На такие глупые вопросы никто не ответит.

дом

Выходная мощность лазерного диода в соответствии со спецификациями DVD-R / RW

Неизвестный красный лазерный диод - на какие характеристики можно рассчитывать? - Elabz.com


{adinserter Internal_left} На данный момент я открыл около дюжины различных типов приводов CD и DVD (как для чтения, так и для записывающих устройств), и каждый раз я с волнением обнаруживаю в них работающий красный лазерный диод. Но было бы действительно полезно знать, какой производительности можно ожидать от лазерного диода после того, как он освободится от монтажного оборудования (AKA «салазки» ) - если вам нужен именно лазерный диод, привод может даже не стоить открытие.Было бы неплохо узнать об этом, прежде чем тратить время на его открытие. Хотя было бы трудно узнать точные характеристики диода вплоть до номера детали, некоторые характеристики можно найти довольно быстро, выполнив поиск в Интернете. Вот как я это делаю.

Привод Phillips DVD8631 готов к разборке

Прежде всего, запустите поиск в Интернете по номеру детали. Обычно вам даже не нужно покидать первую страницу результатов поиска в любимой поисковой системе. Обычно кто-то все еще продает эти диски (если это не ОЧЕНЬ старая модель), и они помещают всю необходимую информацию прямо в заголовок своего списка: Philips dvd8631 16xdvd ± rw dl ide drive .Итак, это 16-скоростной двухслойный пишущий DVD-привод, поэтому в нем действительно есть мощный красный лазер.
Мощность лазера можно оценить на основе заявленной скорости.

Согласно рекламному проспекту Sony для одного из мощных красных лазерных диодов SLD1236VL, выходная мощность диода (непрерывная или непрерывная) будет где-то в этом списке:

  • x4 скорость перекодирования - 100 мВт
  • x8 скорость записи - 140 мВт
  • x12 скорость записи - 200 мВт
  • x16 скорость записи - 250 мВт
  • x16 Dual Layer скорость записи - 300 мВт
  • x24 Dual Layer скорость записи - 400 мВт

Вы также можете рискнуть приблизиться к дате изготовления, если по какой-то очень странной причине в Интернете нет информации о вашем диске (что это такое, с Марса?) Или вы просто очень ленились:

  • 2002-2003 - перекодирование скорости x4 - 100 мВт
  • 2003-2004 - скорость записи x8 - 140 мВт
  • 2004-2005 - x12 - скорость записи - 200 мВт
  • 2004-2005 гг. - x16 - скорость записи - 250 мВт
  • 2005-2008 - двухслойная запись со скоростью x16 - 300 мВт
  • 2008-настоящее время x24 скорость записи, двухслойная - 400 мВт

Обратите внимание, что многие из последних приводов имеют лазерные диоды либо без корпуса (чистый кремний внутри оптического узла), либо с очень сложными для работы стеклянными пластинами.Вы можете держаться от них подальше.

В идеале, то, что вы ищете (с точки зрения DIY), - это красный лазерный диод с выходной оптической мощностью 200 мВт в корпусе TO-18, что означает круглый металлический корпус с большим диаметром 5,6 мм - наиболее распространенным размером / формой. среди поставщиков креплений для диода, например AixiZ или O-Like. Этот диод работает при токе 2,5 В и токе 130 мА и имеет длину волны 658 нм.

Итак, ваш идеальный привод для заготовки деталей, по крайней мере для целей лазерной резки с ЧПУ своими руками, обычно выпускается в 2005–2008 годах, и это настольный привод, рекламируемый как рекордер с 16-кратной скоростью.Так что да, этот диск Phillips был хорошим выбором…

Удачного сбора урожая!

Да, и перед тем, как уйти: даже лазерные диоды самой низкой мощности, упомянутые здесь, сожгут вашу сетчатку, если вы не будете осторожны, поэтому используйте подходящие защитные очки для лазера!

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку "Назад" и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Fun With Lasers: Part 1

Этот пост является первым из серии о создании инструмента для упрощения производства печатных плат в домашних условиях. Меня вдохновил этот пост об использовании диодных лазеров для подготовки печатных плат к травлению - он казался намного быстрее, чем метод переноса тонера, который я использую в настоящее время (по крайней мере, с точки зрения активного времени на руки), и результаты, похоже, имеют гораздо более высокая точность.У меня уже есть 3D-принтер, поэтому я надеялся сделать насадку на печатающую головку, которая будет удерживать лазерный диод и использовать его для подготовки плат для меня.

Проблема с такими вещами, которые вы найдете в Интернете, заключается в том, что они не всегда могут быть воспроизведены, поэтому первым делом нужно было посмотреть, могу ли я получить доступ к лазерному диоду и использовать его для выжигания краски с печатной платы. Этот пост полностью посвящен этому процессу.

Я должен отметить, что играть с лазерами опасно по своей природе, и вы ДОЛЖНЫ принять все меры перед этим - даже отраженный лазерный свет может навсегда повредить ваши глаза.

Вот несколько простых мер предосторожности, которые вам нужно предпринять, прежде чем попробовать это на себе:

  • Убедитесь, что у вас есть очки для защиты от лазера, подходящие для длины волны лазера, который вы собираетесь использовать. Они относительно дешевы и легко доступны. Носите их каждый раз, когда вы используете лазер. * Не направляйте лазер прямо на себя - отраженный лазерный свет (даже при относительно низкой мощности, которая здесь используется) может необратимо повредить ваши глаза, прямой свет может вызвать необратимую слепоту.* Лазеры выделяют много тепла на очень небольшой площади - это опасность возгорания, и это необходимо учитывать.

Обычно с лазером следует обращаться как с электроинструментом - это полезно, но при использовании без должной осторожности можно легко потерять конечность или большой орган.

Самый простой способ приобрести лазерный диод с разумной мощностью - это извлечь его из старого привода DVD / RW. Эти приводы обычно содержат два диода: красный (650 нм) диод от 300 до 400 мВт и инфракрасный - нас интересует только красный диод.Диоды в корпусе ТО-18, выглядит как маленькая консервная банка с диодной линзой вверху и тремя ножками внизу.

В Интернете есть множество руководств, показывающих, как извлечь диод, но я обнаружил, что не все приводы DVD одинаковы (изображения в этом посте взяты из моего третьего извлечения диода - каждый из приводов был другим). То, что показано здесь, повторяется в других местах в Интернете, но я стараюсь быть как можно более общим - вместо конкретного набора инструкций, это скорее руководство к тому, что искать.

ПРИМЕЧАНИЕ : Это трудоемкий процесс, требующий некоторого терпения и осторожности. Если вы прилагаете чрезмерную силу на любом этапе, возможно, вы делаете это неправильно, сделайте шаг назад - сделайте вдох - и обдумайте это. Диод очень легко повредить, поэтому вам нужно быть осторожным, чтобы получить оптимальные результаты.

Прежде чем начать, убедитесь, что у вас есть все необходимое под рукой. Я использовал следующие инструменты:

  1. Ювелирные отвертки - стандартный набор крестообразных отверток и отверток с плоской головкой, которые вы можете купить в большинстве хозяйственных магазинов, подойдет.
  2. Игольчатые плоскогубцы - инструмент с хорошим захватом и небольшой площадью захвата на кончике.
  3. Маленькие кусачки - кусачки на плоскогубцы не подойдут, вам понадобится что-то с острой кромкой на кончике.
  4. Маленькие напильники - это не обычные столярные напильники, вам нужно что-то маленькое. У меня есть набор для работы с пластиковыми моделями, который я купил в магазине для хобби - они хорошо работают и с мягким металлом.
  5. Dremel - действительно любой вращающийся инструмент. Вам понадобится отрезной диск.
  6. Helping Hands - что-то для того, чтобы надежно удерживать мелкие детали на месте, пока вы с ними работаете.
  7. Паяльник.
  8. Аккумулятор
  9. 3V - вы будете использовать его для базового тестирования диода. Для этого я использовал небольшой батарейный блок размером 2 x AA.

Очевидно, вам также понадобится привод DVD / RW. Рекомендую перед началом собрать несколько (минимум два). Мне потребовалось три попытки извлечь полностью неповрежденный лазерный диод (первые две все еще работали, несмотря на повреждения, но не были оптимальными).Чем старше накопитель, тем легче извлечь диод, новые накопители имеют более компактные записывающие головки и более плотно упакованные компоненты.

Само собой разумеется, что у вас есть необходимое защитное снаряжение - самое главное - очки для защиты от лазера. В разное время во время процесса вам нужно будет подавать питание на лазерный диод, чтобы проверить его - в это время убедитесь, что выполнены следующие условия:

  1. Вы носите очки для защиты от лазера.
  2. Всегда направляйте лазер от себя (один из лазеров является инфракрасным и не показывает видимого луча).
  3. Убедитесь, что перед лазером нет металлических осколков или блестящего материала - вы не хотите, чтобы на вас возвращались отражения.

Шаг 1. Откройте головку чтения / записи

Это самая простая часть - лазерные диоды находятся на небольшом узле, который перемещается вперед и назад по поверхности DVD. Все, что мы хотим сделать, это извлечь эту сборку и оставить остальную часть диска нетронутой. Нам нужно раскрыть эту сборку, чтобы мы могли добраться до нее, и, к сожалению, я не делал никаких фотографий этой части, поэтому вам придется руководствоваться только описанием.К счастью, это довольно просто.

Сначала вам нужно будет снять внешнюю металлическую оболочку DVD-привода. Обычно для этого нужно удалить 4 винта, которые удерживают его на месте (также может быть пластиковый зажим, соединяющий переднюю панель с корпусом, который вам придется освободить).

После того, как металлический корпус будет удален, вам нужно открыть лоток для DVD, чтобы дать себе немного места для работы. Обычно есть пластиковая заслонка, которую вы можете нажать, чтобы сделать это. После этого вам нужно удалить материнскую плату - сначала отсоедините (или перережьте) все кабели, подключенные к ней, а затем отсоедините ее от корпуса.На всех накопителях, с которыми я работал, он просто прикреплен пластиковым зажимом, некоторые из примеров, которые я видел в Интернете, показывают, что он прикреплен винтами - его должно быть довольно легко отсоединить и удалить в любом случае. В конце вы должны увидеть что-то вроде изображения слева.

Шаг 2. Снимите головку чтения / записи

Головка чтения / записи подвешена между двумя металлическими стержнями (см. Изображение выше), нам нужно снять ее со стержней и (желательно) оставить все остальное нетронутым.Обычно этого можно добиться, открутив несколько винтов и сдвинув узел с направляющих, к которым он прикреплен.

Изображение справа показывает, что он удален (узел головки находится в нижнем левом углу изображения). На этой фотографии я повторно прикрепил скользящую штангу, к которой он был прикреплен - это может быть повторно использовано позже для небольшого плоттера или станка с ЧПУ.

Шаг 3. Снимите сборки лазерных диодов

Если вы внимательно посмотрите на узел головки чтения / записи, вы увидите прикрепленные к нему лазерные диоды.Они состоят из самих лазерных диодов, обернутых радиатором, и прикрепленной к нему проводки. На этом этапе мы хотим удалить лазерные диоды и радиаторы, проводка нам не нужна, поэтому мы можем ею пожертвовать. Проще всего сначала отрезать все соединительные провода и убрать их с дороги.

В большинстве случаев я обнаружил, что радиаторы удерживаются на месте за счет сочетания механической силы и некоторого воскообразного вещества. Вы можете поцарапать воск, проверить наличие каких-либо винтов и при необходимости удалить их, а затем осторожно отвести радиаторы от основной сборки - то, что у вас получится, должно выглядеть, как на следующем изображении.

Как я уже упоминал ранее, в DVD-приводе есть два лазера: один - это инфракрасный лазер малой мощности (не генерирующий видимого света), а другой - красный диод, который нам действительно нужен. На этом этапе нам нужно протестировать оба диода, чтобы определить, с каким из них мы хотим продолжить работу. Остальные части вы можете либо выбросить, либо оставить для использования позже - я добавил все, что не использовал, в ящик для мусора, предполагая, что это может пригодиться позже (одна из причин, по которой `` Лаборатории гаража '' требуется гараж, а не просто буфет).

Шаг 4. Определите красный лазер

Как я уже упоминал в предыдущем шаге, вы должны были удалить все соединительные провода с лазерными диодами. Возможно, вам придется использовать присоску для припоя, оплетку для удаления припоя или другие инструменты для демонтажа, а также разумно использовать боковые резаки для этого. Конечный результат должен выглядеть примерно так, как на изображении справа.

Для проверки выходной мощности лазера можно использовать простую батарею из двух батарей AA (или AAA), это обеспечит достаточную мощность для активации лазерного диода, не повреждая его.Перед тем, как сделать этот шаг, убедитесь, что:

  1. Линза лазера направлена ​​от вас, и на ее пути нет отражающих поверхностей.
  2. Наденьте защитные очки для лазера.

Маркировка на лазере не очень четкая, поэтому вам нужно будет проверить каждую комбинацию контактов. Просто прикрепите заземление к одному контакту и по очереди коснитесь положительным проводом каждого другого контакта; повторите этот процесс для каждой комбинации контактов, пока не получите результат.

Один из лазеров излучает красный свет, другой - инфракрасный, который вы не сможете увидеть.Если вы не получаете ответа ни от одного из диодов, вероятно, он был поврежден до или во время процесса удаления - вам придется начать заново с другим приводом DVD.

Шаг 5: Снимите радиатор

Диод необходимо удалить из материала радиатора, чтобы мы могли вставить его в блок линзы. Они очень плотно упакованы в радиатор, поэтому попытка вынуть его силой (просто вытолкнуть) приведет только к повреждению головки диода. К счастью, радиатор сделан из очень мягкого металла, поэтому самый безопасный способ его снять - это разрезать радиатор, а затем отделить его от диода.

Техника, которую я использовал с некоторым успехом, заключается в том, чтобы аккуратно прорезать самую тонкую часть радиатора с помощью дремеля и отрезного диска. Вам нужно позаботиться о том, чтобы не врезаться в сам диод, поэтому регулярно проверяйте, насколько глубока прорезь. Когда разрез станет достаточно глубоким, вы можете захватить каждый конец радиатора плоскогубцами и отделить его.

Этот процесс включает в себя немного проб и ошибок - если вы обнаружите, что прикладываете большое усилие с помощью плоскогубцев, вам, вероятно, придется разрезать еще немного, прежде чем пытаться снова.Конечным результатом должен быть красивый (и, надеюсь, неповрежденный) лазерный диод:

Теперь у нас есть лазерный диод, и мы доказали, что он работает. Следующим шагом будет создание для него достойного источника питания, добавление линзы, чтобы сконцентрировать его на определенной точке, и посмотреть, сможет ли он сделать то, что мы хотим. Я расскажу об этих шагах в следующем посте.

DIY - Как правильно сделать горящий лазер! Теперь с видео о лазере в действии!

***** ВНИМАНИЕ ***** Этот проект
представляет несколько опасностей! Прежде чем продолжить, настоятельно рекомендуется провести небольшое исследование лазеров и их работы.Вы можете ослепнуть, если не будете соблюдать меры безопасности! Не смотрите на лазерный луч! Не направляйте этот лазер на движущееся транспортное средство! Не используйте его для игр с домашними животными! И самое главное, НЕ СМОТРИТЕ НА СВОЙ ЛАЗЕРНЫЙ ЛУЧ! Я не буду нести ответственность за действия каких-либо лиц. Эта информация была размещена здесь как образовательный ресурс. Если вы ослепнете, это будет не моя вина, поскольку я предупреждал вас о рисках. Это высокомощный лазерный прибор. Это не игрушка. ***** ПРЕДУПРЕЖДЕНИЕ *****

Кредит предоставляется там, где его заслуживают.
Я доверяю этот урок всем ребятам с laserpointerforums.com за все их знания.
Идея здесь состоит в том, чтобы сжать это в одно удобное для чтения место, потому что я еще не видел прочного руководства где-либо в сети.

*** ОБНОВЛЕНИЕ ***
Я нашел ветку на форумах Laser Pointer, когда я создавал этот лазер. У меня было много вопросов, и люди были достаточно любезны, чтобы помочь мне с ответами. Я думаю, что это может быть очень полезно для некоторых новичков, желающих построить свой лазер.Щелкните здесь, чтобы просмотреть ветку в новом окне.

Этот проект требует от вас базовых навыков пайки и, надеюсь, некоторых знаний в области электроники. Я бы дал этому проекту высокий рейтинг на основе этих вещей, но я считаю, что это может сделать каждый.
Теперь, когда вы прочитали предупреждение и, надеюсь, понимаете опасность мощного лазера, мы можем продолжить.

В этом блоге я шаг за шагом научу вас, как создать собственный прожигающий лазер. В отличие от других популярных способов создания собственного горящего лазера, я покажу вам, как это сделать правильно, чтобы обеспечить долгую и здоровую жизнь вашему новому лазеру.

Есть несколько причин для создания такого горящего лазера вместо того, чтобы просто подключить его к батареям и заставить его умереть через пару дней или месяцев. Лучшая причина в том, что он будет немного мощнее. Но основная причина построения этой схемы - регулирование напряжения и тока. Так же просто, как подключить диод к набору батареек AA. Вы должны понимать, что вы питаете диод слишком большим током. Он также не защищен от других опасностей, таких как скачки напряжения.Эта схема драйвера позаботится об этом.

Одна из самых важных вещей, которые вам понадобятся для этого проекта, - это лазерный диод. Второй - это корпус Aixiz для установки диода. Вам понадобится корпус Aixiz, чтобы сфокусировать луч, когда вы закончите. В списке запчастей есть ссылка для покупки прямо в Aixiz.

Вы также можете купить лазерный диод на ebay или просто собрать свой собственный из старого или сломанного устройства записи DVD, которое у вас может быть. И чтобы ответить на вопрос, который вы задаете себе прямо сейчас, да, это должно быть устройство записи DVD.Любые, у которых скорость 16x или выше. Обычные диоды DVD-плеера не создают лазерную указку с мощностью записи. Никогда не используйте записывающее устройство для компакт-дисков для этого проекта. Они содержат инфракрасные диоды. Излучаемый ими свет невидим невооруженным глазом и обладает достаточной мощностью, чтобы ослепить вас, прежде чем вы даже поймете, что это происходит. Проще говоря, держитесь подальше от диодов CD Burner. Вы все равно не сможете увидеть лазер, который он будет делать.

Теперь добыть лазерный диод может быть непросто, поскольку он очень хрупкий и чувствителен к статическому электричеству и другим формам ударов.Очень важно не торопиться с получением драгоценного диода. Никогда не роняйте!

Прежде чем мы продолжим, вот список частей, которые вам понадобятся для завершения этого проекта. Вы можете пройти прямо в Radio Shack, если он есть в вашем районе, и попросить эти компоненты, или вы можете заказать их онлайн на сайте digikey.com

1-Регулируемый регулятор напряжения LM317T
Потенциометр 1-100 Ом
2-10 Ом резисторы
1- 1N4001 Выпрямительный диод
1- 47 мкФ 35 В конденсатор
1- Плата любого размера
1- Любой припой
1- Любой паяльник
1- Выключатель питания (мне нравятся кнопки мгновенного действия)
1- Корпус лазера Aixiz 12x30 мм Нажмите здесь
2 - Катушки с проводом (красный и черный)
- Вам понадобится источник питания не менее 6 В.

Stonetek.org продает некоторые из предметов, которые могут вам понадобиться, по очень разумным ценам. (Магазин может быть закрыт)
Обязательно посмотрите, если вы не можете найти то, что ищете. При желании вы можете купить здесь комплект, содержащий все необходимое для сборки схемы.

Вам также понадобится что-нибудь, чтобы положить все, когда вы закончите. (Фонарь работает, если вы можете сделать схему достаточно маленькой, чтобы поместиться в нее). Если вы не используете фонарик, вам понадобится какой-нибудь держатель батареи.Вы также можете получить их в Radio Shack.

Дополнительные элементы

-Цифровой мультиметр (может понадобиться, если у вас возникнут проблемы)

Первым шагом в получении лазерного диода является разборка DVD-привода.
На нижней стороне будет 4 или более винта, которые вам нужно будет вывернуть.

Как только они будут извлечены, вы сможете разобрать DVD-привод.

Внутри вам нужно будет найти лазерный узел.Он будет на 2 металлических рельсах.
На концах этих направляющих будет еще несколько винтов, которые нужно открутить. Как только они будут удалены, вы сможете поднять рельсы и сразу же сдвинуть лазерный узел.
Вот изображение того, что именно вы должны удалить с накопителя на этом этапе.

Теперь вам нужно найти диод. На нем есть 3 металлических контакта, поэтому его довольно легко обнаружить. Здесь и проявляется сложность.

На этом изображении он немного расплывчатый, но вы можете различить диод.

Придется вытащить диод. Может быть проще удалить всю часть, в которую заключен лазер, обычно это какой-то металлический радиатор. После этого вы можете использовать плоскогубцы, чтобы удерживать металлическую часть, и кусачками или другими плоскогубцами оторвать ее от диода. В некоторых случаях вам повезет, и диод выскочит очень легко без чего-либо еще. Будьте осторожны, диод хрупкий. Я не могу достаточно подчеркнуть этот момент!

Как только диод погаснет, вам нужно будет припаять ленту или что-то еще, что к ней припаяно.
Когда это будет сделано, возьмите диод и поместите его в безопасное место без статического электричества. Если вы недавно купили какие-либо компоненты ПК, они, вероятно, поставлялись в антистатической сумке. если он у вас есть, вы можете хранить в нем диод для дополнительной безопасности.
В идеале при снятии диода и обращении с ним рекомендуется использовать антистатический браслет.
Но не беспокойтесь об этом, если у вас его нет.

Хорошо, теперь тебе нужно достать этот корпус Эксиза и разобрать его. Вы увидите, где он откручивается.
Внутри вы увидите печатную плату, подключенную к лазерному диоду. Вам нужно будет удалить их обоих. Самый простой способ сделать это - отвинтить линзу и надежно отложить ее в сторону. Будьте осторожны, чтобы не испачкать объектив и не поцарапать его. Поцарапанная линза будет означать, что ваш луч будет выглядеть неправильно.
Теперь возьмите небольшую отвертку и вставьте ее внутрь корпуса. Дайте ему пару нажатий, возможно, вам придется применить силу, но он выскочит из существующего диода. Вероятно, он испорчен и его можно выбросить.Мне лично нравится хранить такие вещи, никогда не знаешь, когда это может пригодиться по какой-либо причине.

Если вы закончили с этим, вам нужно будет вынуть диод DVD и поместить его в корпус.
Это не будет так просто. Возьмите корпус Aixiz со снятой линзой и положите его на ровную прочную поверхность. Поместите диод на место. Возьмите небольшую отвертку с плоским наконечником и не вставляйте диод внутрь, а установите отвертку вокруг штифтов и своим весом вставьте диод на место.постарайтесь сделать это как можно более заподлицо с корпусом. Это важно для того, чтобы ваш луч правильно совпадал с линзой.

Вам также необходимо припаять провод хорошей длины к положительному и отрицательному контактам диода.
Это также может быть сложно, в зависимости от того, сколько выводов осталось на диоде. См. Принципиальную схему ниже, чтобы определить контакты на лазерном диоде. Как только вы закончите пайку, вы можете снова собрать корпус и отложить его в сторону.

Следующей частью этого проекта будет сборка вашей печатной платы.В зависимости от того, в чем вы планируете разместить готовый лазер, вы решите, насколько маленькой вы хотите сделать схему. Следуйте диаграмме выше.

Подготовьте все детали и дайте паяльнику нагреться.

В вашей печатной плате уже есть отверстия для размещения ваших компонентов.
На плате есть медные кольца вокруг каждого отверстия, то есть снизу. Поместите каждый компонент на плату сначала через верх, чтобы понять, куда вы хотите, чтобы они все были помещены.
Сначала я припаял LM317T к плате, потому что это самая большая часть.
Затем потенциометр, резисторы, силиконовый диод и, наконец, конденсатор.
Вам не нужно беспокоиться о выключателе, пока вы не начнете все подключать.
Я поместил выключатель на линию с отрицательным проводом.
Я оставляю все лишнее на каждом компоненте, чтобы припаять провод, чтобы соединить их все.
Когда я закончу, я обрежу его. если у вас нет кусачков для проволоки, большие кусачки для ногтей отлично подойдут для удаления излишков материала.

Обязательно используйте достаточно припоя для закрепления каждой детали.

Как только ваша схема будет завершена, вы можете приступить к ее тестированию. Для этого я использовал светодиод. Я соединил положительный и отрицательный полюс и все включил.
Если свет не загорается, не волнуйтесь. Возможно, вам потребуется отрегулировать потенциометр.
После этого, если свет не загорится, у нас может возникнуть проблема.

Сначала проверьте очевидное.

Вы включали цепь? (на выключателе)

Вы используете новые батареи? (На 6 вольт)

Все время перепроверяйте всю свою работу, чтобы убедиться, что она сделана правильно.

Взгляните на схему и убедитесь, что все правильно припаяно.

Вот где пригодится мультиметр, так как вы можете проверить с его помощью свою схему и найти причину проблемы.

Но в любом случае допустим, что у вас нет проблем, и все вроде работает нормально. Поверните потенциометр вверх и вниз и посмотрите, станет ли светодиод тусклее и ярче. Теперь есть что вспомнить об этой схеме. Конденсатор предназначен для поглощения скачков напряжения.Если бы ваш светодиод отключился, когда цепь была включена, а затем снова подключила, накопленный заряд в конденсаторе будет отправлен прямо в ваш лазерный диод. Это убьет его мгновенно. Вы бы послали на него заряд около 6 вольт.
Перед тем, как продолжить, убедитесь, что вы установили потенциометр на максимальное сопротивление.
Если вы не знаете, что это значит, отрегулируйте его, пока светодиод не погаснет полностью.
Затем выключите схему и снимите светодиод.

Итак, теперь, когда ваша схема подготовлена ​​и работает должным образом, я уверен, что вы очень взволнованы.

Я знаю, что есть, и я уже построил свой лазер. Я очень рад за тебя! Ааа ... это весело.

Хорошо, вернемся к проекту.

Идите и возьмите готовый корпус Aixiz. Теперь вы можете припаять это на место.
Убедитесь, что положительное переходит в положительное, а отрицательное - на отрицательное.
Когда лазерный диод припаян к цепи, можно все включить.
Для того, чтобы диод загорелся, вам нужно будет медленно регулировать потенциометр.
Когда диод начинает красиво и ярко светить, остановитесь и не двигайте потенциометр дальше.
Вы можете повредить диод, если снизите сопротивление.
Чтобы ваш лазер светил должным образом, вам необходимо отрегулировать линзу. Продолжайте и делайте это, пока у вас не появится хорошая точка на стене.

Если вы все сделали правильно, то теперь у вас есть мощный прожигающий лазер.

Вам нужно будет отрегулировать фокусирующую линзу, чтобы сжечь большинство вещей. Идея состоит в том, чтобы сфокусировать точку на луче как можно меньше. Вы сможете сказать, только посветив им на что-то близкое.Посветите им в стену, и луч будет огромным. Однако вблизи он будет действительно маленьким.

Хотите проверить мощность? Возьми спичку и черный маркер. Раскрасьте кончик спички в черный цвет и нанесите на нее лазер. Вы должны увидеть, как спичка начинает дымиться и, в конце концов, загорается. Самое сложное - это привыкнуть к фокусировке лазера и поиску оптимального места.

Я уверен, что лазер выглядит некрасиво, каким он есть ... весь голый и все такое.

Вам нужно найти что-нибудь, в котором можно разместить все компоненты.Вы можете найти коробки для этого в Интернете, но я предпочитаю использовать светодиодный фонарик и выпотрошить его, чтобы освободить место для моего лазера. На самом деле все зависит от того, насколько маленьким вы можете сделать свою схему.

Следите за обновлениями, чтобы получить полное руководство по построению вашей схемы с фотографиями! Я еще не закончил это руководство.

Авторские права © 2007-2012. Все права защищены

Loneoceans Laboratories - A Little Red Laser

Создание достаточно мощного лазера 650 нм.


8 декабря 2006 г.

Введение

Когда в 1980-х годах впервые появились лазерные диски, это был шаг вперед в технологии по сравнению с магнитными носителями, хотя он так и не стал очень популярным (за исключением Японии, где эта оптическая технология была лучше поддержана). В то время лазерные диоды и светодиодная технология находились в зачаточном состоянии и все еще были очень дорогими. Фактически производители использовали гелий-неоновые лазерные трубки для чтения средств массовой информации.Только в 1983 году Hitachi представила первый промышленный проигрыватель, использующий лазерный диод, и только в 1984 году, когда компания Pioneer выпустила первый потребительский проигрыватель. С тех пор технология эволюционировала до компакт-диска (с использованием 780-нм ИК-лазера), способного хранить 700 МБ, универсального цифрового диска (с использованием 650-нм лазера), способного хранить 4,7 ГБ, HD-DVD (с использованием лазера 405 нм), способного хранить 15 ГБ и BD (также использующий 405-нм лазер), способный хранить безумные 25 ГБ!

Самое интересное в том, что в этих форматах для чтения / записи используется лазер с все более короткой длиной волны.Более короткая длина волны позволяет вытравить меньшее пятно на поверхности диска. Компакт-диски имеют размер пятна 1,6 мкм, 1,32 мкм для DVD и 0,56 мкм для BD. Две хорошие новости позволили реализовать этот проект:

1. DVD становятся все более распространенными, и цены на них неуклонно падают, особенно записывающие приводы DVD
. 2. 650 нм лазер, который использует DVD, теперь доступен человеческому глазу (тогда как 780 нм не для компакт-дисков)!

Первоначально проект заключался в том, чтобы извлечь лазерный диод из любого DVD-привода и включить его, чтобы сделать лазерный свет! Но после некоторого чтения стало очевидно, что записывающие устройства DVD, особенно мощные 16x, содержат очень мощный лазерный диод.В то время www.wickedlasers.com продавал легендарный лазер, утверждая, что он может сжигать предметы и поджигать спички. И люди сообщали, что диоды внутри этого лазера были достаточно мощными, чтобы делать именно это. Дорогие мощные лазеры вскоре стали доступны. Вот краткий отчет о моей попытке создать такой лазер.

Pioneer DVDR-111-DBK 16x записывающий диод DVD

Сбор диода с DVD привода

Я прогулялся по площади Сим Лим и в конце концов нашел этот хороший записывающий DVD-привод Pioneer 16x за 45 сингапурских долларов.Не слишком дешево, но это был самый дешевый 16x, который я смог найти. Высокие характеристики должны означать, что диод внутри будет достаточно мощным. Люди сообщили о 150 мВт - 200 мВт от диодов в аналогичных приводах! Так что мои надежды были высоки.

Первым шагом было открыть основную крышку и убрать все ненужные части. Немного грустно испортить совершенно новый драйв, но иногда нам приходится приносить жертвы ради Науки! После небольшого поворачивания лазерный модуль легко извлекается.

Теперь самое сложное. Открутив металлическую пластину, закрывающую оптику, видно, что там 2 диода. Один диод 780 нм для чтения / записи компакт-дисков и один мощный диод 650 нм для чтения / записи DVD. Нам просто нужно его найти! Два диода расположены по бокам сборки, поэтому их легко обнаружить. Чтобы различить их, нам нужно подать питание на диоды. Это были случаи, когда многие люди совершали роковую ошибку и поджаривали свои диоды! НЕ подключайте батареи 3 В (2x AA) НАПРЯМУЮ к лазерному диоду.Лазерные диоды - очень чувствительные к току устройства, и ваши батареи могут производить слишком большой ток, чем может выдержать диод, и они будут сгореть, если их максимальный ток будет превышен (легко). Прочтите мою более полную страницу Project 405 (прокрутите до части схемы драйвера) для получения более подробной информации! Лучше всего сначала настроить схему с регулируемым током, а затем использовать ее для проверки диодов.

Вам не нужна навороченная схема; достаточно простого.Поэтому я установил один на макетной плате (подробнее о схеме ниже) и быстро нашел диод. Корпус диода часто соединяется с заземляющим контактом, и, поскольку корпус диода вставлен во всю сборку, тестирование - это не что иное, как подключение отрицательного конца ко всему лазерному модулю и проверка каждого контакта диода с положительным полюсом. конец. Я нашел диод (отмечен оранжевой стрелкой) выше, и, как вы можете видеть, он запрессован в собственный маленький радиатор.Нам нужно вытащить оголенный диод.

Диод очень хрупкий, поэтому я тщательно его вынул. Я использовал вращающийся инструмент и отшлифовал небольшую канавку в самой толстой части радиатора (вы также можете использовать небольшую пилу), затем с помощью 2 плоскогубцев скрутил металлический кронштейн. Кронштейн легко сломался и диод вышел целым и невредимым! Еще одно фото, показывающее, что извлеченный диод отлично работает!

Простая схема драйвера для питания лазерного диода

Лазерный диод работает примерно при 3 В.Но схема драйвера вызовет небольшое падение напряжения, поэтому я решил использовать 4 батарейки AA для источника входного напряжения 6 В, подаваемых в простую схему регулятора тока LM317 с резистором 4,2 Ом. Хотя люди сообщают, что на диоде используется ток 350 мА, я решил использовать его при токе 298 мА, чтобы продлить срок службы диода. Все равно должно быть довольно ярко!

Когда драйвер был готов, я настроил его и протестировал диод, как указано выше. Работает как шарм!

Строительство дома для маленького красного лазера

С запасным лазерным диодом мне пришлось поместить его в собственный корпус и получить линзу для его фокусировки.Процесс в точности такой же, как и в Project 405; полное описание есть. Но я не делал никаких фотографий процесса. По сути, я купил модуль лазерного диода от Aixiz lasers, вытащил диод 5 мВт и вставил диод записывающего устройства DVD. Тщательно припаял провода к диоду и подключил его к цепи. У меня был запасной акрил. После небольшой формовки и резки вот мой конечный продукт:

.

Изготовлен из прозрачного акрила и имеет два переключателя - мгновенный и постоянный.4 батарейки AA обеспечивают сверхдлительное время работы!

А вот несколько снимков лазера в действии. У меня нет лазерного измерителя для измерения мощности, но его достаточно, чтобы зажечь спички и прожечь черный пластик! 🙂

Пока не найду диод посильнее ...

19 декабря 2008


На главную
(c) Гао Гуанянь 2011
Контакт: loneoceans [at] gmail [dot] com

Устранение неполадок оптического диска - iFixit

Если у плеера возникают проблемы с загрузкой или чтением дисков, проблема почти всегда механическая.Попробуйте эти быстрые приемы:

1) толкайте / перемещайте лазерный узел вперед и назад по его траектории, используя палец или какой-либо пластиковый инструмент, например лопатку или колпачок ручки *

2) очистите линзу лазера (с помощью 90% изопропилового спирта и ватной палочки) **

Наш опыт в Fixit Clinic показывает, что подавляющее большинство приводов оптических дисков оживают после шага 1) и / или шага 2), описанного выше. Если ни один из этих вариантов не работает:

3) убедитесь, что в гнезде или механизме лотка для компакт-дисков нет посторонних предметов, таких как волосы, намотанные на шпиндель двигателя, или пылевого кролика.

Если 1) узел лазера движется нормально, 2) двигатель вращается свободно и 3) вы уверены, что в приводе нет посторонних предметов, ТО, возможно, лазер перестал работать: попробуйте удалить и снова подсоединить ленточный кабель к лазеру. сборка. Если это не сработает, возможно, лазер перегорел. (В зависимости от конструкции оптического привода вы можете использовать прозрачный диск (вы получите один или два из них, когда покупаете стопку дисков), чтобы проверить, действительно ли лазер излучает генерацию.) Перегоревший лазер - это сложный ремонт, потому что вам нужно идентифицировать и заменить деталь.

Если вы несколько раз безуспешно пытаетесь подтолкнуть лазер, как в пункте 1) выше, обратите внимание на то место, где вы его оставили в последний раз, и посмотрите, движется ли он вообще по своей траектории, когда вы попытаетесь в следующий раз. В противном случае возможно, что ленточный кабель к лазерному узлу отсоединился или его необходимо переустановить. (Вы также должны услышать шум, когда лазерный узел движется вперед и назад, пытаясь найти начало диска.)

Подтвердите, что (крошечная!) Пластиковая линза действительно все еще находится на лазерном узле: мы видели один оптический привод, где линза выскочила и дребезжала в корпусе: приклеивание ее обратно зафиксировало оптический привод.

Если вы откроете корпус: всегда стоит визуально осматривать конденсаторы, чтобы увидеть, не выпирают ли они вверху: они могут помешать работе лазера, даже если все остальное в порядке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
