Что такое лазерная паяльная станция
Лазерная паяльная станция — это современное оборудование для высокоточной пайки и сварки металлов. Принцип работы основан на использовании лазерного луча для локального нагрева и плавления припоя или свариваемых материалов.
Основные компоненты лазерной паяльной станции:
- Лазерный источник (обычно волоконный или диодный лазер)
- Оптическая система фокусировки луча
- Система позиционирования и перемещения
- Блок управления и программное обеспечение
- Система подачи припоя (для паяльных станций)
По сравнению с традиционными паяльниками, лазерные станции обеспечивают более точный и локальный нагрев, позволяя работать с миниатюрными компонентами. Температура и мощность лазера точно контролируются, что дает возможность работать с чувствительными материалами.
Области применения лазерных паяльных станций
Лазерные паяльные и сварочные станции находят применение во многих отраслях:
- Электроника — пайка компонентов на печатных платах
- Приборостроение — сборка точных приборов
- Ювелирное производство — пайка и сварка драгоценных металлов
- Медицинская техника — сварка тонких проводов и трубок
- Автомобилестроение — ремонт электронных блоков
- Авиация и космос — пайка высоконадежных соединений
Лазерная пайка особенно эффективна при работе с миниатюрными и чувствительными к нагреву компонентами. Она позволяет выполнять прецизионную пайку в труднодоступных местах.
Преимущества лазерной пайки и сварки
Использование лазерного луча для пайки и сварки имеет ряд важных преимуществ:
- Высокая точность и локальность нагрева
- Минимальное термическое воздействие на окружающие области
- Возможность работы с миниатюрными компонентами
- Отсутствие механического контакта с деталями
- Высокая скорость нагрева и охлаждения
- Хорошая повторяемость процесса
- Возможность автоматизации
Благодаря этим преимуществам лазерная пайка позволяет получать высококачественные соединения даже для самых сложных и ответственных изделий.
Как выбрать лазерную паяльную станцию
При выборе лазерной паяльной станции следует учитывать следующие параметры:
- Мощность и тип лазера — влияет на возможности по пайке различных материалов
- Точность позиционирования — определяет минимальный размер компонентов
- Программное обеспечение — удобство настройки и управления процессом
- Наличие системы технического зрения — для точного позиционирования
- Возможности автоматизации — для серийного производства
- Безопасность — наличие защитных экранов и блокировок
Для домашнего использования подойдут компактные настольные станции мощностью 20-50 Вт. Для промышленного применения используются более мощные системы от 100 Вт и выше.
Популярные производители лазерных паяльных станций
На рынке представлено оборудование от различных производителей:
- MIYACHI — японский производитель прецизионного оборудования
- LASEA — бельгийская компания, специализирующаяся на лазерных технологиях
- AMADA MIYACHI — совместное предприятие японских компаний
- OR Laser — немецкий производитель промышленных лазерных систем
- IPG Photonics — американский производитель волоконных лазеров
При выборе стоит обратить внимание на наличие сервисной поддержки и возможность обучения работе на оборудовании. Это особенно важно для сложных промышленных систем.
Техника безопасности при работе с лазерными паяльными станциями
Работа с лазерным оборудованием требует соблюдения правил безопасности:
- Использование защитных очков для защиты глаз от лазерного излучения
- Работа только при закрытых защитных экранах
- Соблюдение правил электробезопасности
- Использование вытяжной вентиляции для удаления паров припоя
- Регулярное техническое обслуживание оборудования
Перед началом работы необходимо пройти инструктаж и изучить руководство по эксплуатации конкретной модели станции. Соблюдение техники безопасности позволит избежать травм и повреждения оборудования.
Перспективы развития лазерных технологий пайки
Технологии лазерной пайки и сварки продолжают активно развиваться. Основные направления:
- Увеличение мощности и эффективности лазеров
- Разработка новых оптических систем для фокусировки луча
- Совершенствование систем позиционирования и контроля
- Создание «умных» систем с элементами искусственного интеллекта
- Интеграция в автоматизированные производственные линии
В будущем ожидается дальнейшее расширение сфер применения лазерной пайки, особенно в области микроэлектроники и производства высокотехнологичных изделий. Развитие технологий позволит создавать все более компактные и доступные системы.
Лучшие паяльные станции с Алиэкспресс рейтинг 2020-2021
Не важно, занимаетесь вы ремонтом техники профессионально или являетесь радиолюбителем, без паяльной станции вам точно не обойтись. Преимуществами этих приборов являются: возможность настройки нужной температуры жала и термофен в комплекте, который используется для равномерного подогрева рабочей области.
Далее о том, по каким критериям выбирается паяльная станция с Алиэкспресс, а также что за модели достойны внимания в 2020 году, ну а кому нужен просто паяльник бюджетный и не только можно посмотреть в другой подборке, нужные паяльные принадлежности также возможно заказать на Алиэкспресс.
Как выбрать паяльную станцию на Алиэкспресс
Чтобы купить паяльную станцию на Алиэкспресс, нужно понимать, как выбрать это устройство:
- Нагревательный элемент. Он бывает нихромовым и керамическим. Первые дешевле, но они не подойдут для регулярного использования.
Если нужно что-то отремонтировать дома – покупайте первый вариант. - Диапазонтемператур.Здесь все зависит от того, где будет использоваться прибор. В любом случае, чем шире диапазон настраиваемых температур, тем лучше.
- Время нагрева.Чем меньше этот показатель, тем быстрее паяльник нагреется до рабочей температуры. Время нагрева особенно важно для тех, кто выполняет профессиональный ремонт.
- Мощность. Этот параметр влияет на качество работы. Чтобы правильно подобрать станцию, нужно понимать, где она будет применяться. Например, если планируется работать с чувствительными приборами (смартфоны, ноутбуки и т.д.), то мощности в 50-80 Вт хватит.
- Размеры. От этого зависит то, удобно ли будет переносить паяльную станцию, и много ли места она займет в помещении. Например, если вы осуществляете ремонт на выезде, то советуем выбирать устройства с небольшими размерами.
Если нужно что-то отремонтировать дома – покупайте первый вариант.Это основные параметры выбора.
Простые и компактные паяльные станции
В основном такими гаджетами пользуются те, кто осуществляет ремонт на выезде, а также люди, которые хотят сэкономить место в мастерской.
Eruntop 8586D – просто и качественно
Открывает рейтинг паяльная станция с феном с Алиэкспресс. Модель выполнена в миниатюрном корпусе и поставляется с широким комплектом сменных насадок и лезвий. Выходная температура здесь составляет 200-450 °C, что позволяет работать с материалами разной плотности и состава. Кроме того, в процессе работы транзисторы не перегреваются благодаря продуманной конструкции, а для удобства отображения температуры на корпусе предусмотрено 2 дисплея.
QuecooSTC T12 – универсальная модель
Недорогой паяльник с хорошим соотношением цены и качества, который поставляется в нескольких комплектациях. Стандартная температура плавления припоя составляет 183 °C, бессвинцовая температура плавления – 227 °C, а температура сварки составляет примерно 300-380 °C. В этой станции используется паяльник с износостойким наконечником, который гарантирует стабильность температуры.
QuickoSTC-T12-952– много комплектаций
Хороший паяльник с быстрым нагревом.
Его особенностью стал встроенный спящий режим, который отключается сразу же, как пользователь берет гаджет в руку. Жала сделаны качественно, долго прослужат. На самом паяльнике имеется силиконовая накладка для удобства. Провод производится из мягкой резины.
В плане доставки у STC-T12-952 тоже полный порядок. Устройство поставляется в запечатанной коробке, внутри которой все в пупырке/флизелине.
QuecooT12-956 – качество сборки
Недорогой аппарат, который быстро справится с поставленной задачей. Эта паяльная цифровая станция может использоваться для ремонта смартфонов и другой мелкой техники. Преимущество гаджета заключается в его небольших размерах. Это позволяет осуществлять пайку на участках с мелкими деталями.
Информация о температуре выводится на цифровом дисплее. Сам нагревательный элемент производится качественного материала, поэтому выдерживает большие температуры нагревания. В отзывах хвалят T12-956 за быстрый нагрев элемента. Это особенно важно для рабочих мастерских.
Qsunrun 858D – доступность
Модель 858Dот бренда Qsunrun – крепкий середняк по техническим параметрам. Он оснащен блоком питания на 700 Вт, а также мало отличим внешне от моделей более дорогого сегмента.
Преимуществ у станции несколько: компактные размеры (вес 1.6 кг), комплектация, в которую входят 3 сопла, а также быстрый нагрев с выходом на рабочую температуру за 3-5 секунд. Последнее, кстати, оценят работники мастерских и те, кто хочет экономить время. В комплекте идет подставка под фен.
SMD 8586–долговечный прибор
Универсальная станция, которая порадует пользователей чрезвычайно низким шумом при работе, а также наличием компактного ЖК-дисплея на лицевой форме корпуса, отображающего установленную температуру. Устройство автоматически останавливает вращение при достижении нагрева менее 70 °C, что является плюсом в копилку энергоэффективности. Кроме того, предусмотрена функция автоматического охлаждения, которая продлит срок эксплуатации гаджета и защитит его от перегрева.
Имеется металлическая подставка для хранения паяльника.
Phonefix T12 solderingstation – надежная станция
Продолжает рейтинг компактная модель с автоматическим режимом сна, нагревом в течение 5 секунд, а также быстрой обратной температурой. Регулировка температуры, времени сна и работы производится при помощи одной кнопки на корпусе.
У этой станции есть ряд преимуществ перед конкурентами. Во-первых, головка паяльника использует импортированный нагревательный сердечник. Во-вторых, паяльник нагревается до 500 °C и выше. В аналогичных моделях при достижении 350-400 °C температура начинает скакать, тогда как у Phonefix T12 стабильно держится на заданном уровне.
Quecoo STM32 – прочный середняк
Паяльная станция, которая функционирует на базе контроллера STM32 и жалах T12. Благодаря этому она превосходит по удобству и эффективности работы модели, не имеющие термостабилизации. Смена жал выполняется быстро – не нужно ожидать полного остывания и отключать питание для замены.
Кабель, соединяющий станцию и паяльник, выполнен из мягкого и термоустойчивого силикона. Поэтому ввиду гибкости он не будет мешать выполнению паяльных работ. Также исключен риск его повреждения при соприкосновении с жалом.
Паяльные станции с феном на Алиэкспресс
Термофен нужен для равномерного обогрева рабочей поверхности. Рассказываем о лучших моделях в сборе.
Qsunrun 8858D + – хорошее энергосбережение
Открывает подборку паяльных станций с феном классный аппарат, который выполнен в металлическом корпусе из никелированного сплава с антикоррозийным покрытием. Для удобства при просмотре информации на корпусе модели размещен цифровой дисплей. Также экран отображает текущее состояние станции. Паяльник и подача горячего года подключаться может как одновременно, так и отдельно. А при помощи ручки с сенсорным управлением вы сможете регулировать режимы работы. При работе с температурой менее 70 °C аппарат отключается, экономя энергию.
Yarboly 8586 – удобное управление
Хорошая установка за свою цену.
Она легкая и компактная, не занимает много места в мастерской. Интенсивность фена и температуру нагрева жала можно изменять при помощи регулятора на корпусе изделия. Нагрев фена также регулируется кнопками. Фен с турбинным вентилятором работает с низким шумом (менее 45 дБ), начинает гудеть только при переходе на 7-8 скорость. Рабочая температура регулируется в диапазоне 100-450 °C.
Вместе с этим жало, которое идет в комплекте, имеет низкое качество, магнитится. Поэтому рекомендуем брать дополнительные.
Qsunsun 8586 – качественная сборка
Mypovos 8588D – удобство работы
Универсальная паяльная станция с феном, при помощи которой можно выполнять ремонт и обслуживание любых элементов микросхем. Устройство отличается хорошим набором функций, сочетает в себе паяльник и термофен, а также оснащено встроенными вольтметром и блоком питания. Для отображения всех данных на передней панели размещены 2 ЖК-экрана.
Кроме того, Mypovos 8588D получил функцию автоматического охлаждения, которая продлевает срок службы нагревателя и защищает его от перегрева.
Температура работы регулируется в диапазоне от 100 до 480 °C, поэтому пайка всегда будет точной.
Newacalox 8786D – лучшая комплектация
Паяльная станция от Newacalox с приятным дизайном и стандартными рабочими характеристиками: мощность на уровне 700 Вт, максимальная температура 480 °C. В отзывах покупатели хвалят ответственный подход продавца к отправке (доставка приходит в срок, без задержек).
В комплекте с паяльной станцией идет пара насадок и запасные элементы на случай, если заводские выйдут из строя. Что касается непосредственно работы гаджета, то здесь мнения расходятся, т.к. некоторые жалуются на низкий уровень сборки.
Eakins 8586D – комплектация
Следующей в обзоре идет продвинутая модель – Eakins 8586D.Эта недорогая модель легко справится с ремонтом сотовых телефонов, планшетов, ноутбуков и другой домашней техники. Презентабельный дизайн, небольшие размеры и продуманная эргономика делают этот гаджет оптимальным для дома. Однако при необходимости Eakins 8586D использоваться может и для профессионального ремонта в небольших мастерских.
Из других особенностей выделим двойной дисплей, отображающий температуру, а также функцию автоматического охлаждения (она защищает прибор от перегрева).
YIHUA 995D – самый долговечный
Паяльная станция выполнена в прямоугольном металлическом корпусе, по краям которого размещены защитные вставки из пластика. Экран и основные элементы управления выведены с переднего торца. При этом паяльный термофен не съемный. К этому производитель пришел из соображений безопасности. Также с обеих сторон корпуса расположены специальные отверстия для подставки фена.
Мы провели тестирование. В нем минимальная температура паяльника, которую можно выставить, составила 200 °C. А термопара фиксирует порядка 180 °C. При установке температуры в 350 °C, температура жала достигла 330-340 °C, что довольно точно. При этом токовые клещи фиксируют максимальную температуру в 445 °C.
Handskit 9305D – надежная сборка
Еще одна модель с феном и паяльником. При помощи Handskit 9305Dможно с легкостью провести пайку и демонтаж компонентов.
Паяльник оборудован керамическим нагревателем. Мощность паяльника на уровне 50 Вт, чего достаточно для пайки микросхем смартфона или ноутбука, а у фена этот параметр находится на уровне 650 Вт.
В пользу безопасности работы говорит то, что в этой станции предусмотрена защита высокочувствительных компонентов от статического напряжения. А вся информация выводится на двух крупных дисплей, которые отображают одновременно до 4 значений.
PJLSW-8878D– компактность, эргономика
Пожалуй, лучшая паяльная станция с Алиэкспресс по части долговечности. Это универсальный гаджет, который справится мелкой электроники или габаритной домашней техники. Производителем заявлена мощность паяльника в 200 Вт, еще 700 Вт выделено для фена. Регулируется как температура, так и поток воздуха. Внутри предусмотрены датчики активности и спящий режим для экономии энергии во время неиспользования. Однако после пробуждения скорость нагрева довольно медленная, но эта функция все равно полезна.
Температура пистолета регулируется в диапазоне от 100 до 480 °C, а паяльника – 200-480 °C.
KaisiK-8586+ – простой в использовании
Неплохая рабочая «лошадка», корпус которой выполнен из металла. Гаджет может использоваться как для ремонта смартфона, так и для пайки и демонтажа компонентов в крупной технике. А все благодаря выходной мощности паяльника в 60 Вт, диапазону температур 200-450°Cи фену, который нагревается в пределах 100-480 °C.
На самой рукояти размещен прецизионный горизонтальный датчик. С его помощью при поднятии рукоятки вверх устройство перейдет в режим ожидания. В плане энергоэффективности все тоже в порядке. Когда температура нагрева составляет менее 100 °C, дисплей и оборудование переходит в режим ожидания. А если нагревательный элемент опустится менее 70 °C, вращение автоматически остановится.
WEP 992D+ – универсальная станция
Модель 992D+ оборудована высокопроизводительным нагревателем паяльника, который быстро достигает нужную температуру и переходит в режим ожидания.
Кстати, в режим сна он входит при нахождении в нерабочем состоянии в течении, после чего температура паяльника спускается ниже 200 °C, что защищает от перегрева, продлевает долговечность гаджета и энергоэффективность.
В сравнении с уменьшенной моделью (992D), эта паяльная станция оснащена переключателем горячего и холодного воздуха, а также трехсегментной функцией памяти.
YIHUA 8786D – хороший бюджетник
Завершает ТОП станция для пайки горячим воздухом или паяльником – 8786D. Это отличный инструмент для монтажа и демонтажа дискретных, многовыходных компонентов. Модель оснащена рядом различных приспособлений, которые сделают спайку механических и пластмассовых контактов качественнее. В комплекте идут 3 насадки для фена: 5, 8 и 10 мм диаметром.
Оборудование компактно и имеет крупный цифровой экран, который демонстрирует температуру нагрева. Температура потока воздуха регулируется в диапазоне от 100 до 480 °C. Неточность минимальная (5 °C).
Вывод
Это были лучшие паяльные станции с Aliexpress.
Из компактных моделей мы рекомендуем выбрать Qsunrun 858D. Он весит всего 1.6 кг и нагревается до рабочей температуры за 3 секунды. А среди станций с феном заслуживает внимание Newacalox 8786D за хорошую комплектацию и характеристики.
Сферы применения аппаратов для лазерной сварки и пайки
Предлагаемые компанией «Лазерные-маркеры.рф» лазерные паяльные, сварочные станции подходят для применения в домашних условиях и на производстве. Установки можно применять для нанесения маркировки, создания на поверхностях объёмных надписей, рисунков, штрих-, QR-кодов.
Пайка и сварка лазером: где нужны?
Технологию используют для соединения деталей, полос, листов из чистых металлов или сплавов. Традиционные метод сварки, пайки не позволяют создать равномерный тонкий шов, перегревают прилегающие участки, ухудшают их механические свойства. В результате на поверхности получают неприглядные толстые швы, нуждающиеся в дополнительной обработке: снятии лишнего слоя, зачистке, покрытии защитными материалами.
Лазерные пайка и сварка позволяют получить продукцию:
- С правильным, не прерывающимся на всём протяжении, не «петляющим» швом. Точность прогрева гарантирует встроенное программное обеспечение для работы по металлам.
- Не требующую последующей обработки. Места соединения красиво выглядят, не портят экстерьер изделия. При этом термическое скрепление прочно, выдерживает давящие, изгибающие нагрузки, усилия на разрыв.
- С размещёнными на поверхности тонкими узорами, микросхемами. Концентрированный световой луч прогревает, плавит только обрабатываемую зону, не затрагивает вплотную прилегающие, отдалённые участки.
Паяльные, сварочные станции в каталоге «Лазерные-маркеры.рф» подходят для размещения дома, в гараже, в промышленных зонах. Установки позволяют работать с любыми металлами, сплавами, наладить единичное или серийное производство.
Назначение
Лазерные станции применяют для:
- Аккуратной пайки. Направленный световой луч точно обрабатывает тончайшие металлические слои от 0,1 миллиметра. Установка подходит для создания, модернизации микросхем, замены отдельных электроэлементов.
- Сварки толстых металлических листов. Станок обеспечивает прогрев и плавку металла толщиной до 10 миллиметров. Крепление прочно, не разрушается под воздействием внешних механических нагрузок, внутренних напряжений.
- Гравировки по металлическим, деревянным, каменным (из натурального и искусственного камня), фарфоровым, стеклянным, текстильным поверхностям. Возможно нанесение поздравительных, памятных текстов, портретных, абстрактных изображений, маркировки, плоских, объёмных штрих-кодов.
Направленный световой луч точно обрабатывает тончайшие металлические слои от 0,1 миллиметра. Установка подходит для создания, модернизации микросхем, замены отдельных электроэлементов.Лазерные станки позволяют производить прочные сварные конструкции, паять сложные электрические схемы, выпускать ювелирную, декоративную, медицинскую продукцию.
Лазерная сварка: «за» и «против»
Обработка поверхностей направленным, многократно усиленным световым лучом позволяет:
- добиться узкого непрерывающегося шва с равномерно распределёнными усилиями;
- обеспечить полный провар на всю глубину металла;
- в процессе нагрева и плавления кромки избежать деформации прилегающих к зоне обработки участков;
- скреплять детали сложной геометрии с высокой скоростью;
- за счёт встроенного программного обеспечения автоматизировать процесс соединения;
- работать с деталями любой толщины, от 0,1 миллиметра до 1 сантиметра;
- создавать на поверхности плоские или объёмные изображения.
В результате обработки на поверхности металла образуется оксидная плёнка с неповторимым узором. Следить за точностью пайки можно позволяет видеокамера с масштабированием. Система внутреннего охлаждения продлевает срок службы станции.
Компания предлагает компактные лазерные станки для пайки и сварки. Возможна покупка со склада и под заказ. Доставка оборудования — авиасообщением, в срок до 6 дней. Продажа проводится на основании официального договора с производителем. На всю продукцию действует расширенная 3-летняя гарантия. Чтобы узнать больше и оформить заказ, оставьте запрос в электронной форме на сайте.
Паяльная станция — какую выбрать? ТОП-достойных производителей по рейтингам 2018 года
Есть еще люди, которым нравится делать что-нибудь своими руками. Действительно, приятно самому приготовить подарок дорогому человеку, например, сделать оригинальную рамку для фото или починить радио, чтобы слушать любимые передачи. Хорошим помощником в таких делах может стать паяльная станция.
Краткое содержимое статьи:
Виды паяльных станций
При работе с современными миниатюрными платами не очень удобно пользоваться обычными паяльниками с медным наконечником. Монтаж и ремонт такого оборудования лучше выполнять паяльными станциями различных видов.
По основному принципу работы бывают контактные и бесконтактные станции. Первые – это, как обычный паяльник с регулятором температуры, который использовали раньше мастера радио и телевизоров.
Работа с микросхемами
В современных электронных приборах используются очень мелкие детали, например микросхемы с большим количеством контактов. Крепить и удалять их обычным способом нельзя. Для этого используют бесконтактную пайку, которая основана на нагреве контактов с помощью инфракрасного излучения или потоком горячего воздуха.
Использование контактных паяльных станций
Основной отличительной чертой таких станций является использование различных припоев: олово со свинцом либо без свинца.
Технически обе станции очень похожи. Паяльники имеют керамический нагреватель, сенсор температуры, один конический наконечник (для выполнения разных работ, желательно приобрести набор подходящих к паяльнику наконечников).
Потребляемая мощность сорок ватт, напряжение двадцать четыре вольта, есть заземление, поэтому можно работать с деталями, которые боятся статического электричества.
Температуру можно регулировать от двухсот до четырехсот восьмидесяти градусов с погрешностью в несколько градусов, что возможно контролировать по индикатору, который установлен на некоторых моделях.
Необходимо иметь запасные насадки. Они отличаются конфигурацией и предназначены для пайки разных деталей. Чтобы определиться какие жала нужны для паяльной станции, нужно рассмотреть все возможные варианты предстоящих работ, которые могут возникнуть в будущем.
Нельзя забывать о правильном выборе материала, из которого выполнены насадки потому, что разные металлы имеют не одинаковую теплопроводность.
Принципы управления температурой
Работа аналоговых станций основана на периодическом включении и выключении подачи тока для нагрева паяльника в зависимости от его температуры. Точно выдержать ее, практически, невозможно, поэтому часто наконечник перегревается.
Цифровые паяльные станции используют регулятор температуры, запрограммированный микроконтроллером, что заметно повышает точность выдерживания необходимого нагрева наконечника.
Пайка без свинца
Характерным отличием такой станции является повышенной мощностью паяльника: от 75 до160 ватт. Такой припой имеет высокую температуру плавления, поэтому место крепления деталей необходимо хорошо разогревать.
В то же время, такую станцию можно использовать и для работы с тонкими дорожками потому, что регулятор температуры не даст разогреться наконечнику больше установленной температуры. Также можно использовать припой со свинцом.
Бесконтактные паяльные станции
Контактными паяльными станциями удобно припаивать детали, а вот обратный процесс лучше производить паяльной станцией с феном.
Такие приборы имеют широкий диапазон цен потому, что отличаются комплектацией некоторыми функциями. Обычно поставляются насадки с разным диаметром выходного отверстия для изменения ширины струи нагретого воздуха.
В корпусе фена есть вентилятор, который меняет свою производительность в зависимости от положения регулятора. Температуру воздуха также можно изменять.
Процесс выключения имеет очень полезную особенность. Сначала отключается нагревательный элемент, а немного позже – вентилятор. Это сделано для того, чтобы охладить фен после работы.
Улучшенную конструкцию имеют фены с индивидуальной электроникой. Комплектуются круглыми насадками, имеют регулятор температуры, силы воздушной струи. Цифровой индикатор отображает степень нагрева выходящего воздуха. Удобно работать феном, если вентилятор встроен в ручку, а не в блок управления. Тогда фен соединен обычными проводами и нет жесткой резиновой трубки, которая несколько мешает движениям.

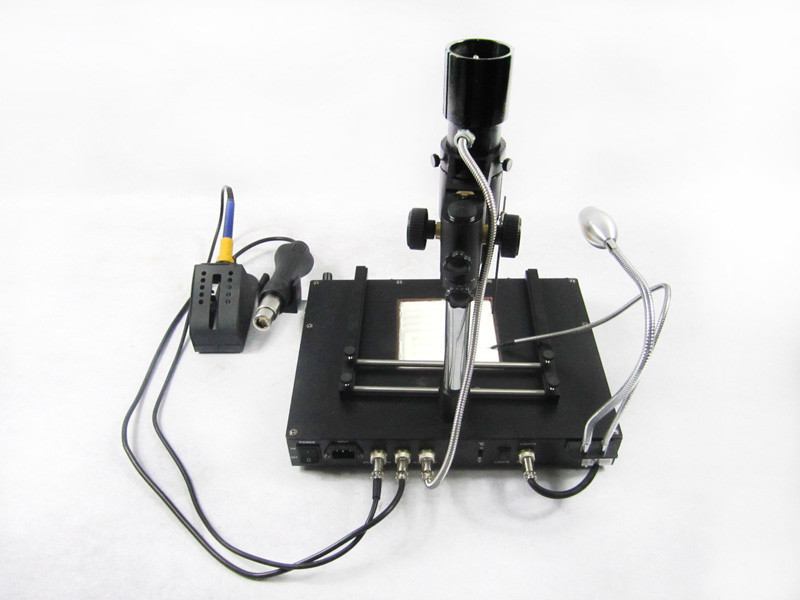

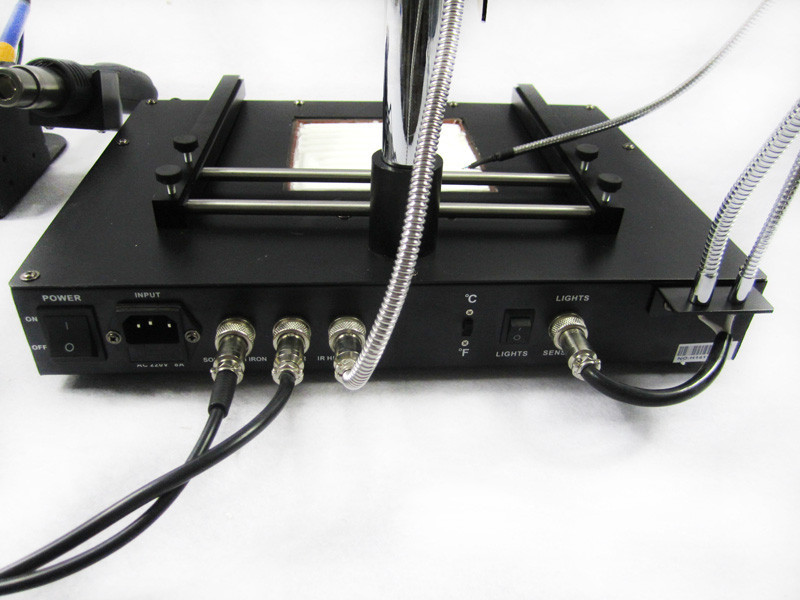

Инфракрасная паяльная станция, Обзор ИК паяльных станций
Обзор ИК паяльных станций 2010 — 2011 года
1. Обзор AOYUE 710
2. Обзор AOYUE 720
3. Обзор ACHI IR 6000
4. Обзор IR PRO-SC
6. Обзор QUICK855PG BGA
7. Обзор QUICK IR2005
8. Обзор QUICK BGA2015
9. Обзор ERSA PL/IR 550A
10. Обзор ИК Термо ПРО 650
На основе имеющейся информации о паяльных станциях, рассмотрим данные ремонтные центры, которые предлагают нам различные производители.
Если вы уже знаете что такое реболлинг, или перепайка чипа в корпусе BGA, в данной статье узнаете о том какими инструментами эти операции можно осуществлять.
Суть реболлинга, и просто установки микросхемы в корпусе BGA на плату в том чтобы равномерно нагреть контактную площадку, припаиваемого элемента к плате, до определенной температуры (температуры плавления припоя) при этом не повредив соседние компоненты, и не испортив многослойную печатную плату в случае ремонта компьютерных деталей, видеокарт, материнских плат.
Все это можно сделать как простым феном, термо-воздушной паяльной станцией, так и профессиональным центром пайки BGA. Градиент моделей, их функционала и соответственно цен, очень широк. Начиная от простых фенов заканчивая автоматическими механизированными станками. Особо дорогие производственные автоматы рассматривать мы не станем по нескольким причинам. Первое это конечно их стоимость, второе скорость работы и дополнительный функционал, не требуемый в сервисном центре.
Станция среднего класса в ценовом диапазоне 50-100 т.р. это разработка китайских заводов, и достаточно хорошо заполонивших российский рынок. Несколько таких моделей мы рассмотрим.
Классом выше и по дороже стоят станции немецкие, американские и опять такие китайские. Ценовая категория от 150 до 400 т.р.
Некоей золотой серединой является Российская разработка, достаточно молодая и хорошо себя зарекомендовавшая ИК ПРО-650, стоимостью в среднем 150 т.р.
Процесс нагрева припаиваемых элементов у этих станций организован на базе компьютерной логики.
То есть весь процесс регулировки температуры управляется электроникой. И чем точнее работает эта электроника, тем точнее управляется пайка элемента.
Чем и хромают недорогие китайские станции, так это именно точностью как в управлении температурой, так и ее контролем. А в этом процессе, даже десятые доли температуры играют важную роль.
Станции ценовой категории 100т.р. имеют данные недостатки, хотя по отзывам многих их владельцев, как они говорят работать вполне можно, нужно только привыкнуть, и изучить «характер» станции. Они конечно же правы, для работы с любой электронной «штуковиной» а тем более инфракрасной станцией с двумя нагревательными элементами нужно еще как наловчиться…
Инфракрасная паяльная станция
AOYUE 710
Паяльная станция AOYUE 710 – комплексное решение по восстановлению плат мобильных телефонов, компьютеров, телекоммуникационного оборудования с BGA, microBGA, QFP, PLSS, SOIC и другими компонентами.
В этой паяльной станции сочетается одновременно совершенство профессиональной ремонтной системы с простотой ручного инструмента.
В комплект AOYUE 710 входят: инфракрасная паяльная станция, нижний кварцевый преднагреватель, стенд охлаждения. Инфракрасная пушка создана для работы с двусторонними печатными платами и ПП смешанного типа.
- Возможность пайки без применения свинца.
- Технология инфракрасной пайки. Преимущества:
- формирование нагрева посредством концентрации инфракрасного излучения вместо традиционного конвекционного подогрева потоком горячего воздуха
- эффективное решение основной проблемы при работе с термофеном – возможность смещения компонентов в процессе роботы
- равномерность локального инфракрасного нагрева имеющее значение при работе з BGA
- предотвращение случайного сдувания компонентов с печатной платы
- отсутствие потребности в покупке разнообразных сменных насадок для фена под конкретную микросхему
- возможность работы со сложнопрофильными компонентами.
- Антистатическое исполнение станции дает возможность работать с компонентами, чувствительными к статическому электричеству.
- Надежная фиксация платы на рабочем столике позволяет избежать ее провисания и искривления.
- Регулировка высоты держателя позволяет точно установить и зафиксировать диаметр и положение пятна нагрева. Это особенно важно при восстановлении крупных BGA-микросхем.
- Бесконтактный инфракрасный температурный контроль во время пайки или демонтажа.
Технические характеристики AOYUE 710
- Напряжение 220-240В
- Частота 50Гц
- Мощность 600Вт
- Температурный диапазон:
- инфракрасная лампа – 100-450ºC
- преднагреватель – 100-500ºC
- Нагревательный элемент:
- инфракрасная пушка – инфракрасная галогенная лампа
- преднагреватель – кварцевый инфракрасный
- Мощность:
- инфракрасная пушка – 200 Вт
- преднагреватель – 650 Вт
- стойка – 12 В
- Габариты станции: 220 × 70 × 250 мм
- Габариты стойки: 140 × 55 × 180 мм
- Вес 10 кг
Комплектация AOYUE 710
- Основной модуль AOYUE 710
- Инфракрасная пушка (1 шт. )
- Стенд для охлаждения (1 шт.)
- Педальный переключатель (1 шт.)
- Держатель печатных плат (1 шт.)
- Сварочные защитные очки (1 шт.)
- Кабель питания (2 шт.)
- Инструкция (1 шт.)
)
Инфракрасная паяльная станция 3-в-1
AOYUE 720
Паяльная станция AOYUE 720 – комплексное решение по восстановлению плат мобильных телефонов, компьютеров, телекоммуникационного оборудования c BGA, microBGA, QFP, PLSS, SOIC и другими компонентами. AOYUE 720 используется для высококачественного монтажа и демонтажа BGAs, uBGAs, SMDs, SMT соединений без перегрева.
AOYUE 720 – многофункциональная система 3-в-1, включающая в себя инфракрасную галогенную лампу, инфракрасный преднагреватель и контактный паяльник.
В этой паяльной станции сочетается одновременно совершенство профессиональной ремонтной системы с простотой ручного инструмента.
- Возможность пайки без применения свинца.
- Технология инфракрасной пайки. Преимущества:
- формирование нагрева посредством концентрации инфракрасного излучения вместо традиционного конвекционного подогрева потоком горячего воздуха
- эффективное решение основной проблемы при работе с термофеном – возможность смещения компонентов в процессе роботы
- равномерность локального инфракрасного нагрева имеющее значение при работе з BGA
- предотвращение случайного сдувания компонентов с печатной платы
- отсутствие потребности в покупке разнообразных сменных насадок для фена под конкретную микросхему
- возможность работы со сложнопрофильными компонентами.
- Антистатическое исполнение станции дает возможность работать с компонентами, чувствительными к статическому электричеству.
- Эргономичный дизайн позволяет легко управлять оборудованием с помощью цифровой панели, что делает работу более безопасной, а результаты более точными.
- Встроенный экран и очки для пайки защищают от вредных световых лучей.
- Надежная фиксация платы на рабочем столике позволяет избежать ее провисания и искривления.
- Регулировка высоты держателя позволяет точно установить и зафиксировать диаметр и положение пятна нагрева. Это особенно важно при восстановлении крупных BGA-микросхем.
- Смещение окружающих компонентов исключено, благодаря локализации места нагрева и отсутствию механического воздействия воздушного потока.
- Совместное использование преднагревателя и паяльной станции обеспечивает соответствие режима пайки термопрофилю конкретной микросхемы и предотвращает перегрев последней.
- Локальный инфракрасный нагреватель направляется и удерживается пользователем на протяжении всего времени пайки.
- Станция управляется микропроцессором.
- Программируемое время пайки, по истечении которого процесс автоматически завершается. Цифровая индикация времени пайки.
- Цифровая и программируемая индикация температуры пайки, преднагревателя и инфракрасной пушки. Установлен температурный диапазон для настройки и контроля температуры.
- Кнопка «Reset» позволяет сбросить установленные параметры и возвращает к предыдущим установкам.
- Контроль температуры в месте пайки с помощью датчика.
- Бесконтактный инфракрасный температурный контроль во время пайки или демонтажа.
- Возможность настройки температуры преднагреватиля для равномерного прогрева платы большего размера для исключения термодеформаций.
- Температурный датчик в телескопической трубке: легко позиционируется и служит обратной связью для ПИД (пропорционально-интегрально-дифференциального) регулятора температуры.
Цифровая индикация времени пайки.Технические характеристики AOYUE 720
- Напряжение 220-240В
- Частота 50Гц
- Мощность 600Вт
- Температурный диапазон:
- паяльник – 200-480ºC
- инфракрасная лампа – 0-480ºC
- преднагреватель – 100-500ºC
- Нагревательный элемент:
- паяльник – керамический
- инфракрасная пушка – инфракрасная галогенная лампа
- преднагреватель – кварцевый инфракрасный
- Мощность:
- паяльник – 70Вт
- инфракрасная лампа – 165Вт
- преднагреватель – 400Вт
- Потребляемое напряжение:
- паяльник – 24 В
- инфракрасная лампа – 15 В
- преднагреватель – 220
- Площадь области нагрева 140 × 140 мм
- Площадь ремонтного столика 260 × 190 мм
- Габариты: 390 × 270 × 92 мм
Комплектация AOYUE 720
- Основной модуль AOYUE 720
- Металлический держатель ИК-пушки (1 шт. )
- ИК пушка (1 шт.)
- ИК лампа (1 шт.)
- Стенд для охлаждения (1 шт.)
- Педальный переключатель (1 шт.)
- Держатель печатных плат (1 шт.)
- Паяльник и держатель паяльника
- Сварочные защитные очки (1 шт.)
- Жала для паяльника LF2B, LFK
- Шестигранный ключ (1 шт.)
- Механический вакуумный пинцет 939 (1 шт.)
- Пинцет для микросхем (1 шт.)
- Паяльный флюс (1 шт.)
- Кабель питания (1 шт.)
- Инструкция (1 шт.)
)
ACHI Инфракрасные паяльные станции
ACHI IR 6000 и IR PRO-SC
В России представлены несколькими фирмами инфракрасные паяльные станции произведенные китайской фабрикой ACHI, это модели IR 6000 и IR PRO-SC.
Данные ИК паяльные станции были разработаны с учетом современных требований, которые предъявляются к процессу поверхностного монтажа BGA компонентов.
Данные ремонтные станции в первую очередь предназначены для монтажа, и демонтажа ИС (интегральных микросхем), чипов, микро чипов, выполненных в корпусе типа BGA, с поверхностно — монтируемых печатных плат ноутбуков, компьютеров, серверов, промышленных компьютеров, игровых приставок, мониторов.
ИК станции ACHI — это оптимальное соотношение цены качества и функционала на рынке России.
Главные и основные преимущества ремонтных станций ACHI:
• Станцию можно использовать для поверхностного монтажа, демонтажа различных типов компонентов: BGA, FCBGA, MLF, LFBGA, CGA, CCGA, PBGA, CSP, QFN, PGA, ?BGA.
• Ремонтная станция легко управляется, хорошо подойдет для профессионалов, и для начинающих специалистов.
• Предустановки (профили) программы управления для свинцовой и бессвинцовой пайки чипов BGA.
• Память на 10 термопрофилей, каждый профиль состоит из из шестнадцати сегментов.
• В комплекте поставки ИК станции идет все нужное для работы программное обеспечение, которое позволяет прямо на мониторе компьютера управлять и следить за процессом ремонта и сохранять большое количество термопрофилей, Высокоточные чувствительные термо сенсоры в реальном времени точно отслеживают за температурами в рабочих зонах.
• Благодаря компактному дизайну, данную станцию можно разместить в небольшой по площади мастерской.
• Специальные держатели и направляющие позволяют легко закреплять печатные платы разного размера.
• Максимальная рабочая температура до 400°С – позволяет осуществлять бессвинцовую пайку BGA микросхем.
Паяльная станция
ACHI IR 6000
Паяльная станция
ACHI IR PRO-SC
Термо воздушная станция
QUICK855PG
Преимущества паяльной станции QUICK855PG
1. На демонтаж чипа уходит всего 10 секунд времени.
2. Есть блокировки кнопок от случайных нажатий.
3. Высокая скорость и хорошее качество демонтажа.
4. память на 10 термопрофилей.
5. Вакуумный пинцет.
6. Большой ЖК дисплей для удобного мониторинга значений и параметров температуры, воздушного потока, продолжительности работы нагрева.
8. Цифровая калибровка температуры.
9. Электромагнитное реле и педаль регулировки.
10. Точность температурного сенсора обеспечивает поддержание температуры с отклонением ±2?.
11. Низкое энергопотребление, автоматический переход в режим сна.
12. Время продолжительности работы в диапазоне 1 — 999 сек.
Термовоздушная паяльная станция QUICK855T
1. Керамический нагревательный элемент. Высокие скорость и качество пайки.
2. Контроль температуры с помощью термопары K типа. Термодатчик. ЖК-дисплей.
3. Используется в комплекте с моделью QUICK855PG для SMD и BGA компонентов.
4. Рукоятка проста и удобна в использовании.
5. Компоненты помещаются на посадочное место для предварительного нагрева.
6. Два переключателя для регулировки мощности и температуры. Индикация температуры в процессе плавки.
7. Встроенный термрметр для контроля температуры нагрева компонентов.
8. Наличие внешнего вентилятора для охлаждения.
Технические характеристики QUICK855PG:
Технические характеристики
QUICK855PG
| Выходная мощность | 1300 Вт |
| Диапазон температур | 100℃-500℃ |
| Поток воздуха | 6-200 |
| Фазы программирования | 6 |
| Сила всасывания | 0. 03 МПа |
| Стабильность температуры | ±2℃ |
| Кол-во ячеек памяти | 10 |
| Защита от электростатичесого электричества | ESD |
QUICK855T
| Рабочая мощность | 800 Вт |
| Размеры плат | 135*250 мм |
| Нагревательный элемент | Керамический |
| Температурный сенсор | Термопара K типа |
| Диапазон температур | 50℃-350℃ |
| Стабильность температуры | ±1℃ |
| Температура окружающей среды | 0℃-40℃ |
| Данные термопары при диапазоне измерения температур | Комнатная температура 600℃ |
| Точность | ±8℃ |
Инфракрасная паяльная станция
BGA QUICK IR2005
Данное универсальное решение, паяльной ремонтной станции IR2005 от производителя QUICK является очень компактным, и высокоточным для осуществления инфракрасной пайки, монтажа и демонтажа, а также контактной пайки и демонтажа при помощи паяльной станции с индукционным нагревом.
Станция является законченным решением решение, как для производственных нужд, так и для ремонта современной электроники и устройств с высокой плотностью монтажа элементов на печатной плате (компьютеры , мобильные телефоны, периферия).
Станция имеет как и многие другие, 10 термопрофилей, любой из которых при возникновении необходимости можно перепрограммировать, за счет чего будет сэкономлено время на монтаж и демонтаж различных типов компонентов.
Станция имеет систему управления апертурой верхнего ИК излучателя, что позволяет точно устанавливать площадь основного прогрева, т.е. осуществлять прогрев только нужного компонента или группы компонентов, при этом остальные компоненты интенсивному разогреву не подвергаются, это предупреждает их возможную деградацию. Станция пригодна для высокотемпературной пайки (например, для пайки без использования свинца), а также для работы с платами, обладающими большой теплоемкостью.
Основные функции:
• Программируемая система управления параметрами пайки, память на 10 режимов, пароль
• Два инфракрасных излучателя: нижний (135?250mm) и верхний (60?60mm) с регулируемой по осям X и Y апертурой 20~60mm
• Высокая мощность ИК излучателей: верхний 120W?6=720W, нижний 400W?2=800W
• Нагрев на длинах волн 2-8µm
• Максимальный размер печатной платы для монтажа: 300mm?300mm
• Микропроцессорное управление и ультрамалоинерционные нагреватели обеспечивают максимальную термостабильность
• Инфракрасный температурный датчик: 0…300°C
• Лазерный светодиодный указатель для подсветки точки в центре рабочей зоны
• Встроенный модуль контактной пайки и выпаивания с микропроцессорным управлением и паяльником с индукционным нагревом, мощностью 60W
• Универсальная рамка-держатель для миниатюрных и сложнопрофильных плат, в комплекте
• Программное обеспечение IRSoft, в комплекте
• Вентиляторы верхнего и нижнего охлаждения, в комплекте
• Устройство прецизионной установки микросхем PL2005 (опция)
• Камера RPC2005 для визуальной инспекции пайки с разрешением 480 линий, PAL, и светодиодной подсветкой с регулируемой яркостью (опция)
Инфракрасная ремонтная паяльная станция
QUICK BGA2015
Преимущества
1.
Комплекс состоит из инфракрасной ремонтной паяльной станции IR2015 для BGA.
Используется инфракрасная сенсорная технология для задания и контроля процесса пайки. Имеется инфракрасный температурный датчик, ЖК дисплей для вывода температур.
2. Система позиционирования и установки микросхем PL2015
Двухцветные оптические линзы. Наличие прокладки между шариковым выводом из припоя и платой.
3. Камера визуализации RPC2015
Камера для визуальной калибровки и инспекционной пайки позволяет следить за прцессом с разных углов.
4. Програмное обеспечение IRsoft
Производится запись, контроль и анализ всего рабочего процесса с выводом диаграмм на компьютер.
Технические характеристики
Инфракрасная ремонтная паяльная станция
| Модель | IR2015 |
| Общая мощность | 2800 Вт (макс.) |
| Мощность нижнего ИК излучателя | 500 Вт*4=2000 Вт |
| 400 Вт*4=1600 Вт (светодиодная подсветка) | |
| Мощность верхнего ИК излучателя | 180 Вт*4=720 Вт (светодиодная подсветка; нагрев на длине волн 2-8μm) |
| Размеры верхнего ИК излучателя | 60*60 мм |
| Размеры нижнего ИК излучателя | 267*280 мм |
| Апертура верхнего ИК излучателя | 20-60 мм (регулирование по осям X, Y) |
| Вакуумный насос | 12 В/300 мА, 0. 05 МПа(макс.) |
| Вентилятор верхнего охлаждения | 12 В/300 мА, 15CFM |
| Лазерный светодиодный указатель | 3 В/30 мА |
| Двигатель | 24 В DC/100 мА |
| Рама-держатель с эластичным креплением для плат | 93мм |
| Макс. размер печатной платы | 420 мм*500 мм |
| LCD дисплей | 65.7*23.5 мм 16*2 знаков |
| Связь с компьютером | Через интерфейс RS-232C |
| Инфракрасный температурный датчик | 0-300℃( Диапазон измерения) |
| Термопара K типа | Опция |
Система позиционирования и установки микросхем PL
| Модель | PL2015 |
| Мощность | Примерно 15 Вт |
| Камера | Увеличение 22*10; 12 В/300 мА; горизонтальное разрешение: 480 линий; формат PAL |
| Размеры линзы | 60мм*60мм |
| Размер BGA компонентов | 60мм*60мм |
| Вакуумный насос | 12 В/600 мА 0. 05 МПа(макс.) |
| Камера визуализации | Видеосигнал |
| Вес | 22 кг |
Камера визуализации RPC
| Модель | RPC2015 |
| Мощность | Примерно 15 Вт |
| Камера | Увеличение 22*10; 12 В/300 мА; горизонтальное разрешение: 480 линий; формат PAL |
Основные составные части системы
Инфракрасная система пайки
Используется инфракрасная сенсорная технология для задания и контроля процесса пайки. Имеется инфракрасный температурный датчик, ЖК дисплей для вывода температур.
Верхний ИК излучатель
Верхний ИК излучатель мощностью 720 Вт производит нагрев на длинах волн 2-8μm, что препятствует перегреву электронных компонентов. Нет необходимости в использовании насадок.
Нижний ИК излучатель
Нижний ИК излучатель мощностью 1600 Вт осуществляет инфракрасную пайку компонентов в 4 ряда. Большие размеры нижнего излучателя предохраняют печатную плату от неравномерного нагрева и деформации.
Система светодиодной подсветки
Верхняя светодиодная подсветка красным светом. Нижняя светодиодная подсветка белым светом. Лазерный светодиодный указатель для подсветки точки в центре зоны.
Система позиционирования печатных плат
Позиционирование по осям X, Y, Z.
Позиционер с вращением на 360°.
Рама –держатель печатных плат
Предлагается универсальная рама-держатель с эластичным креплением для плат.
Предлагаются держатели с захватом снизу для плат различных форм и размеров.
Немного истории о компании Ersa.
История немецкой компании Ersa началась в 1921 году с получения Эрнстом Саксом (Ernst Sachs) патента на электрический паяльник молоткового типа, известного сейчас как паяльник-«топорик».
200-ваттный паяльник и менее мощные паяльники для пайки оловянными припоями небольшой компании Ersa довольно быстро стали расходиться по всей Европе и применялись преимущественно на промышленных предприятиях. После второй мировой войны и участия в международной выставке в Ганновере в 1949 году Производство стало расти. В 1961 году компания Ersa предлагала первые машины-автоматы для пайки на немецком рынке, а в 1968 году предложила собственную разработку автомата для пайки оловянно-свинцовыми припоями. К 1971 году начались разработки по механическому регулированию температуры жала электрических паяльников.
В 1973 году, совместно с другими предприятиями, компания Ersa организовала выставку «Productronica» в Мюнхене. Теперь это крупнейшая специализированная выставка в мире в области электроники и электронной промышленности.
В 1974 году на рынке стали востребованы паяльные станции с электронным управлением, в 1986 году компания Ersa приступает к созданию машин для пайки оплавлением припоя, а в следующем, 1987 году, Ersa представила первую паяльную станцию с микропроцессорным управлением.
В дальнейшем это позволило объединять станции в единый агрегат и управлять им автоматически с компьютера.
В 1993 году компания Ersa вошла в промышленную группу Kurtz. В 1997 году была представлена машина для инфракрасной пайки IR 500 Rework Station. Затем её заменила более новая IR 650 Rework Station. С 1999 года компания предлагает систему визуальной диагностики пайки и неразрушающего контроля — ERSASCOPE, завоевавшую различные призы на выставках электроники. Продолжается развитие селективных автоматов для пайки. К автомату VERSAFLOW (разработка 1995 года) в добавился автомат MULTIFLOW.
В 2004 году представлен термопинцет Chip Tool для микрокомпонентов поверхностного монтажа (SMD). Chip Tool позволяет припаивать и выпаивать SMD-компоненты типоразмеров 0201 и 0401!
Продолжаются разработки паяльного оборудования для пайки бессвинцовыми припоями. Автоматическая линия VERSAFLOW Ultimate сочетает в себе 2 машины для селективной пайки и машину для инфракрасной бессвинцовой пайки.
РЕМОНТНЫЕ ЦЕНТРЫ
ERSA PL/IR 550A
С ПРЕЦИЗИОННЫМ ВИДЕОПОЗИЦИОНИРОВАНИЕМ BGA
Одно из главных и принципиальных преимуществ данной паяльно ремонтной станции ERSA IR500A это возможность апгрейда, то есть расширения функциональных возможностей.
Технологии можификации корпусов современных микросхем развивается, и изменяется, уже сегодня microBGA с шагом меннее 1,27мм далеко не экзотика.
Соответственно, чем меньше расстояние шага выводов микросхемы, тем сложнее обеспечивать тонный монтаж, и точность установки микросхемы. Ручная установка (с помощью меток либо рамки) установка более легких BGA с пластиковым корпусом, имеющих свойство самопозиционирования при пайке, исключена для микросхем со столь малым шагом расположения выводов, то же самое с тяжелыми керамическими BGA чипами. Как раз в таких ситуациях незаменим видеопозиционер станции PL550A.
Суть процедуры видео позиционирования такова. Микросхема располагается на площадке, где она в конечном итоге должна быть смонтирована, далее она поднимается механизмом с вакуумной присоской над платой.
В появившийся между платой и микросхемой зазор вводится головка камеры, и с помощью зеркальной оптической системы на мониторе видны одновременно изображение контактной площадки платы и контакты выводов BGA чипа. Позиционирование микросхемы на участок пайки производится с помощью серво приводов, таким образом можно добиться идеального совмещения изображений выводов с контактной площадкой. Далее микросхема автоматически опускается на место своего монтажа на плате. Следующий этап это сама пайка. Кстати в новой версии автоматического установщика PL550AU есть важное отличие: это конструкция держателя плат, который заранее приспособлен для установки дополнительного модуля системы видеоконтроля RPC.
Ремонтная станция PL550AU можно с успехом использовать в любом составе комплекта оборудования предназначенного для работы с BGA / fine pitch (QFP). Но особенно удобно ей пользоваться в тандеме с ремонтно-паяльной станцией ERSA марки IR550A, удобно тем, что перемещение платы, на которых уже точно позиционированы компоненты, производиться легко и плавно (с помощью специальной рамки держателя перемещающейся на подшипниках), тем самым исключается вероятность смещения установленных компонентов во время транспортировки платы в область рабочей зоны (зона нагрева).
Цена данной установки видео позиционирования PL550AU — лучшая на всем мировом рынке, по сравнению с изделиями топового уровня, функциональная мощность этого ремонтного центра в купе с IR550A просто не имеют аналогов данного ценового диапазона.
Обзор составлен на основе статей из интернета. Собран, обработан и опубликован на сайте compline-ufa.ru
Виды паяльных станций | Портал о системах видеонаблюдения и безопасности
Автор Исхаков Максим На чтение 3 мин. Просмотров 14 Опубликовано Обновлено
Простейший паяльник не может обеспечить ремонт сложной электротехники и тут на помощь приходят паяльные станции, рассмотрим их характеристики и виды.
Контактные станции
По сути, это обычный паяльник, снабженный регулировочным блоком. Такие станции могут быть двух видов:
— Для работы с припоем из олова или цинка;
— Для работы с бессвинцовым припоем или припоем без олова.
От первого отличается тем, что имеет мощный нагревательный аппарат, это необходимо для плавления бессвинцовых припоев, они требуют высокой температуры. Если у модели такого типа имеется регулятор температуры, то его можно использовать для плавки припоя со свинцом.
Аналоговые и цифровые станции
Цифровая паяльная станция «Зубр» — отличное решение, цена — качество!
Индукционные станции
Такой паяльник нагревается с помощью индукционной работы катушки, она начинает работать от высокочастотных волн. Температура будет подниматься, пока не достигнет точки Кюри, по достижении этого барьера, ферромагнит меняет свои свойства и занимается охлаждением наконечника.
Бесконтактные станции
Эти станции используют для ремонта и демонтажа схем, а также их замены. Исходя из принципа работы, выделяют три вида станций такого типа:
Инфракрасная. В роли нагревателя наконечника и сердцевины здесь выступает излучатель инфракрасных волн, сделан он чаще всего, из керамики.
Плюсы такой станции:
• С ее помощью можно проводить сложную работу с элементами сложной конструкции;
• Для работы с микросхемами больше не нужно искать подходящие насадки;
• Электродетали не могут сдуться воздухом во время работы;
• Место, которое паяют, нагревается равномерно.
Нужно сказать, что такие станции стоят довольно дорого, в связи с их точностью и считаются профессиональным агрегатом для сложных работ.
• Термовоздушная станция. Такой инструмент прекрасно подойдет для монтажа. Для взаимодействия с электроникой они плохо подходят, но разбирающиеся люди в таких ситуациях используют промышленную горелку или фен. Но нужно быть осторожным с воздушным потоком, он способен сдуть детали с платы, к тому же, качество работы при этом будет не высокое. Модели, имеющие цифровые датчики намного удобнее, но стоят дороже.
• Комбинированные. Они сочетают в себе элементы некоторых других инструментов.
На видео: Как сделать бесконтактный паяльник своими руками.
Станции демонтажа
Такой инструмент отличается конструкцией, в которую, помимо, основных элементов в них входит компрессор.
Дополнительные элементы
Некоторые модели имеют дополнительную комплектацию, которая облегчает работу с инструментом, это могут быть:
- Дымоуловители;
- Вакуумные пинцеты;
- Лампы подсветки;
- Несколько демонтажных пистолетов;
- Промышленный фен для нагрева поверхности;
- Термопинцет для работы с небольшими деталями;
- Излучатели для разогрева платы.
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Нижний Новгород,
Позднее SUJUN ELECTRONIC CO. разработала уникальную серию паяльных станций с индукционным нагревом, параметры которых превосходят параметры паяльных станций с традиционными нагревательными элементами, отвечая самым жестким требованиям современных технологий. Гордость фирмы – паяльно-ремонтные комплексы инфракрасной пайки BGA компонентов. Модели QUICK 2005, 2015, 2025 используются в Китае на заводах FOXCONN, SHINCO, PANASONIC, SONY, PHILIPS, NOKIA, MOTOROLA и многих других известных компаний. Так например компания FOXCONN, приобретая паяльное оборудование, только моделей QUICK2015 купила уже свыше 10 штук, высоко оценив их качество.
58 кг
0 Голосов: 1
раздел Жала и насадки
включается режим пониженного нагрева – до 200°С
включается режим пониженного нагрева – до 200°С или до 50°С, в зависимости от выбранного режима
..Лучшая цена на лазерную паяльную станцию - Выгодные предложения на лазерную паяльную станцию от глобальных продавцов лазерных паяльных станций
Отличные новости !!! Вы попали в нужное место для лазерной паяльной станции. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая лазерная паяльная станция вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели лазерную паяльную станцию на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в лазерной паяльной станции и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями.
Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести паяльную станцию для лазерной пайки по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.
На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.
Лучшая цена на лазерную пайку — Выгодные предложения по лазерной пайке от мировых продавцов лазерной пайки
Отличные новости !!! Вы попали в нужное место для лазерной пайки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая лазерная пайка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели лазерную пайку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в лазерной пайке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести laser soldering по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
Начните лучший опыт покупок прямо здесь.
вещей с меткой «Паяльная станция»
Паяльные пальцы по mistertech 19 августа 2016 г. 25383 32947 128 Паяльная станция Proteus — вентилятор 80 мм автор: ProteanMan 11 октября 2017 г.
3527
4344
63
3D печатные тиски
диодепресс
19 мая 2016 г.
3287
3686Лазерная струйная пайка в усовершенствованной упаковке
Хорошие доски = результаты
Раздел 2: Изготовление печатных плат и паяемость Хорошие платы = результаты Изготовление плат — один из аспектов индустрии производства электроники, о котором инженеры SMT часто мало знают.
Электронная плата в сборе
Сборка электронных плат ERNI Systems Technology Systems Solutions — универсальный магазин — www.erni.com Содержание ERNI Systems Technology Soldering Technologies Пайка SMT Пайка THR Пайка THT —
ПодробнееБессвинцовая пайка волной
Китай — Корея — Сингапур — Малайзия — США — Нидерланды — Германия ВОЛНОВЫЙ СЕЛЕКТИВНЫЙ РЕЗЕРВНАЯ ПАЙКА Пайка Бессвинцовая пайка волнами Урсула Маркес 18, 23 октября Дорожная карта пайки волной пайки Параметр
ПодробнееТехнология Ball Grid Array (BGA)
Глава E: Технология BGA Ball Grid Array (BGA) Информация, представленная в этой главе, была собрана из ряда источников, описывающих деятельность BGA, как на национальном уровне в IVF, так и в других источниках
ПодробнееИнвестиции в рынок авиапродуктов
Опыт, технологии и газы: комплексное решение для мировой индустрии упаковки, сборки и тестирования электроники Наша цель проста: мы используем наш более чем 20-летний глобальный опыт для предоставления экспертных знаний,
Подробнее Боб Уиллис руководит пайкой. com
com Сборка гибких схем из бессвинцового сплава припоя Боб Уиллис leadfreesoldering.com Введение в компонент видеоклипов для бессвинцовой сборки www.bobwillis.co.uk/lead/videos/components.rm Напечатано
ПодробнееБессвинцовая проверка надежности
Бессвинцовая надежность Тестирование надежности Последствия бессвинцовой надежности, чего? Паяные соединения Компоненты надежности соединения ламината SAC vs.Основной альтернативный сплав SAC Желательно сравнение,
ПодробнееРеболлинг Rework Bright New Future
Reballing Rework Компоненты Bright New Future продолжают развиваться. Одна из таких эволюций — Ball Grid Array или BGA. Добавьте появление директив RoHS и WEEE и переработку BGA —
Подробнее Пайка модулей EconoPACK TM, EconoPIM TM, EconoBRIDGE TM, EconoPACK +, EconoDUAL, EasyPACK и EasyPIM TM.
Страница 1 Пайка EconoPACK TM, EconoPIM TM, EconoBRIDGE TM, EconoPACK +, EconoDUAL, EasyPACK и EasyPIM TM — модули Пайка сплавами, содержащими свинец (SnPb), является стандартной технологией подключения
ПодробнееЧто такое поверхностный монтаж?
Способ крепления электронных компонентов к печатной плате Паяное соединение образует механическое и электрическое соединение. Что такое поверхностный монтаж? Склеивание паяного соединения к поверхности
ПодробнееТенденции пакетов для мобильных устройств
Тенденции в отношении упаковки мобильных устройств Защита от электромагнитных помех на упаковке на симпозиуме CTEA 10 февраля 2015 г. Тацуя Кавамура, директор по маркетингу TEL NEXX, Inc.Любите Thinner Mobile? http://www.apple.com/ iphone зарегистрирован
ПодробнееРекомендации по применению AN-617
One Technology Way P.
O. Box 9106 Норвуд, Массачусетс 02062-9106, США Тел .: 781.329.4700 Факс: 781.461.3113 www.analog.com Пакет для измерения уровня микросхемы уровня пластины от группы разработчиков пакета уровня пластины ОБЩЕЕ ОПИСАНИЕ
Учебное пособие по проектированию печатных схем
Учебное пособие по проектированию печатных схем, разработанное технологическим центром Gold Phoenix Technology, sales @ goldphoenixpcb.biz Gold Phoenix продает печатные платы в Северной Америке с 2003 года, за эти годы мы получили много
ПодробнееПРОИЗВОДСТВО ГИБКИХ ЦЕПЕЙ
ИЗГОТОВЛЕНИЕ ГИБКИХ СХЕМ IPC-DVD-37 Ниже приведена копия комментария для DVD-37. Содержание этого сценария было разработано группой экспертов отрасли и основано на лучших доступных
. ПодробнееТехнология чип-на-плате
Гибридная технология Тенденция в электронике состоит в том, чтобы продолжать объединять все больше и больше функций и количества компонентов в единую, меньшую по размеру сборку.
Технология гибридных схем — ключевой метод увеличения
Топ 5 лучших демонтажных станций [Обзоры 2020]
5 Лучшие демонтажные станции
4.7 (93.33%) 9 голос [s]Обогреватель мощностью 80 Вт
150–380 ºC (302–716 ºF)
Встроенный вакуумный насос
3.15А
160–480 ºC (320–896 ºF)
Двойной ЖК-дисплей
140 Вт
Температура: 160-480 ºC
Керамический нагреватель PTC
70 Вт
Температура: 200-480 ºC
Нагреватель с длительным сроком службы
75 Вт
Температура: 100-480 ºC
ПИД-регулятор температуры
Выберите лучшую демонтажную станцию
Выбор клиента: лучшие демонтажные станции
179 пользователей ответили на этот опрос.
Пожалуйста, помогите нам улучшить этот обзор!
74,3% пользователей выбрали Aoyue 474A ++, 2,23% выбрали Zhongdi, 13,97% выбрали Anesty ZD-915, 4,47% выбрали Aoyue 701A ++ и 5,03% выбрали YIHUA 853D. Каждый месяц мы анализируем ваши ответы и меняем наш рейтинг.
Пусть вас не утомляют технические детали демонтажных станций. Если вы умеренно серьезно относитесь к пайке, вам понадобится одна из этих машин в вашей мастерской. Как выбрать одну демонтажную станцию, когда в Интернете представлены тысячи? Это просто; мы уже сделали работу с ногами.Ознакомьтесь с нашими пятью вариантами ниже и дайте нам знать, что вы думаете, в разделе комментариев в конце страницы.
Завершает наш список лучших демонтажных станций Aoyue Int474A ++. Эта цифровая станция может похвастаться 80-ваттным нагревательным элементом и мощным вакуумным насосом. Цифровые элементы управления станции упрощают калибровку температуры и других параметров. Aoyue можно установить в диапазоне от 302 до 716 градусов.
Таким образом, вы можете использовать это устройство для удаления всех типов припоя.
Нам нравится, что эта система имеет регулируемую функцию автоматического перехода в спящий режим. Вы даже можете настроить таймер сна. Мы также обнаружили, что эту установку легко чистить. Система состоит из квадратного основания с кнопками и держателя пистолета для демонтажа спиральной проволоки. Учтите, что вам нужно будет установить держатель в удобное для вас время. Пистолет для распайки, вакуумные аксессуары и шнур питания отсоединяются для хранения и обслуживания.
Название станции сложно произнести, но она удобна для пользователя.
Плюсы
- Широкий температурный диапазон от 302 до 716 градусов
- Снятие предохранителя для повышения безопасности
- Принадлежности для снятия упрощают очистку
- Цифровое управление легко переключать
- Эргономичный демонтажный пистолет для более точных работ
Минусы
- Подделка популярных марок
Нам нравится яркий, удобный дизайн этой демонтажной станции Zhongdi.
Это легкое устройство имеет две линии, в том числе одну для нагрева и одну для вакуумирования. Он также имеет мощный керамический нагревательный элемент.паяльных станций
Связаться с нами войти в системукорзина для покупок Корзина (0)
- Главная
- Наборы
- Паяльные станции
- Источники питания
- Мультиметры
- Связаться с нами
- О нас
- Дистрибьюторам
Поиск
org/BreadcrumbList»>- Дом
- Наборы
- Паяльные станции
- Блоки питания
- Мультиметры
Хорошо
Фильтр по
Очистить все
Товаров: 8.
Фильтр
Показано 1-8 из 8 товаров
Цена 15 долларов.95
Цена 26,99 $
Цена
19 долларов.
99
Цена 19,95 долл. США
Цена 19 долларов.95
Цена
16,95 долл.
