Лазерные модули для лазерной резки и гравировки: Лазерные модули для резки

alexxlabРазное

Содержание

Лазерный модуль гравировки 5.5Вт высокая мощность 445 нм синий лазерный модуль лазерного гравировки TTL 5500мВт лазерное очки

Какое влияние оказывает лазерный гравер на повседневную жизнь людей и какое удобство он приносит?

Лазерный гравер — это способ подключения лазерного оборудования к программному обеспечению для лазерной гравировки и ввода изображения в автоматическую гравировку. Он подходит для различных отраслей, таких как:
1) Рекламная индустрия: вырезание некоторых логотипов, трехмерных рекламных щитов, двухцветных вывесок, бейджей сотрудников и т.д .;
2) Швейная / кожевенная промышленность: можно настроить логотипы кошельков или сумок и гравированный текстиль;
3) Дизайнер ремесел: может вырезать изысканные узоры на дереве, бамбуке, органических досках и т.д .;
4) Мебельная промышленность: используется для проектирования и изготовления рельефных узоров, таких как ширмы, деревянные двери / окна и т.д .;
5) Индустрия украшения ювелирных изделий: резьба по ювелирным изделиям, резьба по декоративным изделиям и т.д .;
6) Упаковочная промышленность: гравировка и печать резиновых пластин, пластиковых пластин, производство резиновых шрифтов для картонной упаковки и т. Д.

Что такое лазерный гравер? Зачем нужен лазерный гравер?

Лазерный гравер: это современное оборудование, использующее лазер для гравировки материалов, которые необходимо гравировать. В период бурного развития современной индустрии гравировальных станков с ЧПУ использование лазерных гравировальных станков становится все более распространенным, в основном со следующими преимуществами:
1) При лазерной гравировке не нужно соприкасаться с обрабатываемой деталью, это позволяет сэкономить много инструментов, а эксплуатационные расходы очень низкие;
2) Высокоточные характеристики лазерной гравировки особенно подходят для обработки сложной графики;
3) Лазерный луч под управлением компьютера может двигаться с высокой скоростью, процесс гравировки может быть завершен за несколько секунд, а эффективность обработки высока;
4) Благодаря сочетанию лазерных технологий и компьютерных технологий, пользователям нужно только выполнять высокоскоростную гравировку и резку в соответствии с шаблоном, выводимым компьютером, и в любое время можно изменить дизайн печати, что в корне заменяет традиционную пресс-форму. процесс изготовления и удобнее.

Какие характеристики у лазерного гравера?

1) Размер гравировки: размер гравировки определяет размер выгравированного продукта, поэтому вы должны полностью проанализировать потребности своего бизнеса, чтобы выбрать;
2) Мощность лазера: мощность лазера определяет эффект гравировального изделия, и различные материалы для гравировки применимы к разной мощности, поэтому вы должны выбрать соответствующий гравировальный станок с мощностью лазера в соответствии с вашим гравировальным материалом;
3) Программное обеспечение: разные лазерные гравировальные станки используют разное программное обеспечение. Некоторые заводы по производству гравировальных станков имеют свои собственные системы. Пользователям необходимо загрузить программное обеспечение, чтобы использовать гравировальный станок, который имеет плохую совместимость; некоторые лазерные гравировальные станки используют самые популярные в мире. Приветственное бесплатное программное обеспечение для гравировки с открытым исходным кодом LaserGRBL обладает высокой совместимостью, но не может быть применено к системам Apple, в то время как LightBurn (платное программное обеспечение) применимо ко всем системам. В принципе, нет необходимости устанавливать параметры машины, и опыт сильнее.

На какую важную информацию следует обратить внимание при покупке лазерного гравера?

1) Мощность лазера: мощность лазера в значительной степени определяет эффект готового продукта, но дело не в том, что чем больше мощность лазера, тем лучше эффект. Напротив, если в некоторых материалах используется лазерная трубка с большей мощностью, эффект будет плохим, поэтому в зависимости от материала и содержания гравировки следует выбирать соответствующую мощность лазера. Например, для гравировки на акриле и ПВХ не требуется много энергии, а для гравировки по дереву и камню и резки любого материала требуется более мощный лазерный модуль. Получите вдвое больший результат с половиной усилий;
2) Материал для гравировки: из-за влияния мощности лазера, разной мощности лазера, материал для гравировки отличается, поэтому вы должны выбрать подходящий гравировальный станок в соответствии с вашим собственным гравировальным материалом. Если вы используете только общие материалы для гравировальных машин, такие как картон и акрил, вам нужно выбирать только маломощные. Если вы хотите гравировать камень, дерево и другие материалы, рекомендуется выбирать мощные;
3) Скорость и точность гравировки: самая большая разница между лазерным гравировальным станком и традиционной гравировкой и ручной гравировкой заключается в том, что лазерные гравировальные станки с высокой точностью и высокой точностью гравировки более популярны, поэтому при выборе вы должны обратить внимание на гравировку лазерных гравировальных машин. Точность — это параметр. Чем выше точность гравировки, тем лучше эффект и больше довольны потребители и покупатели. Как бизнесмен, производство большего количества продуктов за одно и то же время может принести больше прибыли, поэтому скорость гравировки Скорость — ключ к заработку;
4) Безопасность: лазер имеет высокую плотность мощности и энергию, а его яркость в десятки раз выше, чем у солнечного света и дуги. Когда лазер облучает глаза или кожу, если максимально допустимое облучение человеческого тела будет превышено, это вызовет повреждение тканей;
① Повреждение глаз:
Прямое облучение глаз лазером приведет к повреждению сетчатки, потере зрения, а в тяжелых случаях может мгновенно ослепить людей.
② Повреждение кожи:
Если кожа подвергается прямому облучению лазером, особенно сфокусированным лучом, он может обжечь кожу, и этот вид ожога будет трудно излечить. Плотность мощности лазера очень высока, повреждения больше, и он может вызвать серьезные ожоги. Длительное диффузное отражение ультрафиолетового и инфракрасного света вызовет серьезные последствия, такие как старение кожи человека, воспаление и даже рак кожи;
③ Скрытая опасность поражения электрическим током:
Оборудование для лазерной обработки также включает в себя от тысяч до десятков тысяч вольт высоковольтного электричества и оборудование для хранения энергии с большими конденсаторами. При неправильной эксплуатации или неисправности он может вызвать смертельный удар электрическим током для человеческого тела;
④ Вредный газ:
При лазерной сварке, резке или плакировании определенных материалов эти материалы нагреваются лазером для испарения, испарения и образования различных токсичных паров металлов, а также озона, выделяемого плазмой, образующейся вблизи режущей поверхности во время нагрева мощным лазером. Есть определенные повреждения человеческого тела;
Поэтому при использовании лазерного гравировального станка не смотрите прямо на лазерный луч. Приобретая товар, обратите внимание, есть ли на нем защитные очки; при этом есть ли защитная функция при смещении гравировального станка, выходе компьютера из строя или длительном неработающем. Машина; Особое внимание следует уделять тому, чтобы дети не могли управлять машиной в одиночку, чтобы избежать ненужных травм;
5) Размер гравировки: знайте размер продукта, который вы хотите обработать: выберите подходящий лазерный гравировальный станок в соответствии с фактическим размером продукта, который вы хотите гравировать, то есть выбор размера гравировки лазерного гравировального станка, например, продукт, который вы хотите выгравировать Размер: 130 мм * 90 мм, затем вы можете выбрать модель с размером гравировки: 150 мм * 160 мм, но не обязательно, чтобы формат машины был большим, потому что оборудование большого формата имеет Конечно, дороже, а некоторые станки низкого качества Средняя мощность лазера каждой точки оборудования на большом формате нестабильна, что приводит к разной глубине гравированных продуктов на одном столе, поэтому правильно выбрать наиболее подходящий размер гравировки .

Комплект лазерного модуля 40 Вт, модуль лазерной резки и гравировки, модуль сисветильник, набор лазерных гравировальных станков, режущий инструмент, металлический гравер|Запчасти для деревообрабатывающих станков|

40 Вт усовершенствованный синий лазерный модуль с более низкой потерей и высокой точностью, который предназначен как для 3D-принтера, так и для станка с ЧПУ. С 448-462нм длиной волны, это в 6-7 раз быстрее и в 3-4 раза точность, чем традиционный лазерный модуль. Есть 5 мощных лазерных modual на выбор, они могут гравировать и резать различные материалы.

Особенности:
Подходит для всех металлических материалов-40 Вт Мощный лазерный модуль может обеспечить лучший резательный эффект на лакокрасочных и оксидных слоях и нержавеющей стали. Сравните с другими брендами наш 40W лазерный модуль может даже гравировать металлы без содержания углерода!
Долголетие и более низкие потери — Модернизированный 40 Вт лазерный модуль с более высокой скоростью гравировки, точностью и стабильностью между тем обеспечивают более низкую потерю, чтобы продлить срок службы лазерного модуля.

Простое и безопасное использование-маленький и компактный, удобный и простой в установке. Поставляются с защитными очками, обеспечивают безопасную работу.
40 Вт резной материал-он может гравировать 201/304 нержавеющую сталь, титановую сталь и анодированный алюминий, камень, МДФ, балса, дерево, ткань, пластик, печатная плата, бумага, бамбук, рог, кожа, губчатая бумага и т. Д. Не гравируется: медный материал s, алюминиевый материал s.
Режущие материалы-резка фанеры, резка черной акриловой доски, кожи, бумаги и т. д.
Фокус-поставляется с красной частью, помогающей выравнивать расстояние гравировки между лазерным модулем и объектами резьбы.

Спецификация:
Цвет: черный + желтый
Мощность лазера: 40 Вт
Материал: алюминиевый сплав + пластик
Светильник Цвет: синий с защитой от УФ
Длина волны: 448-462нм
Форма луча: точка, с помощью Красной фокусировки аусилиарные части для регулировки расстояния фокусировки.

Входное напряжение: 12 В 2 А

Параметры интерфейса: Поддержка TTL сигнала управления питанием
Длина линии: 380 мм

Размер изделия: 112*40*40 мм/4,4*1,6*1,6
Вес изделия: 227 г/0,5 фунта

Упаковочный лист:
1*40 Вт лазерная головка
1 * защитные очки
9 * крафт-бумага
1 * вспомогательный аксессуар Красного фокуса
1 * пакет монтажных аксессуаров
1 * отвертка



Комплект для сборки лазерного модуля 20 Вт 450 нм Профессиональный модуль непрерывной лазерной резки / гравировки 5,5 Вт ( Товар#: E12713US )

Особенности:
Может использоваться для лазерной резки, лазерной гравировки, ЧПУ, DIY лазера.
Оригинальные лазерные диоды, качественная технология укупорки LD обеспечивают долгий срок службы.
Встроенная плата драйвера, медный сердечник с резьбой 40 мм и термопастой, датчик температуры, заводской 48-часовой 100% тест на старение мощности NEJE, гарантируют долгую работу.
Новый объектив, четкий фокус, отсутствие паразитного света, регулируемое фокусное расстояние.
Можно вырезать / резать МДФ, бальзу, бумагу, дерево, ткань, пластик, кожу, фанеру, пенобумагу, анодированный алюминий и т. Д. (Не подходит для железа или другого металла)

Характеристики:
Материал: АБС + алюминий
Светящийся цвет: синий
Размер секции: 30 * 30 мм / 1,18 * 1,18 дюйма
Режим охлаждения: 40-миллиметровый медный сердечник + канавка радиатора + термосиликоновая смазка + охлаждающий вентилятор 15000 об / мин
Штекер адаптера: штекер США
Входное напряжение адаптера: AC100 ~ 240V Сертификация UL высокого качества
Выходное напряжение адаптера: DC12V, 2A
Можно выгравировать: МДФ / бальза / бумага / дерево / ткань / пластик / кожа / фанера / вспененная бумага / анодированный алюминий
НЕЛЬЗЯ выгравировать: металл / стекло / камень / керамика / печатная плата / нержавеющая сталь / светоотражающий материал / прозрачный материал

Спецификация платы тестера ШИМ / температуры:


Потребляемая мощность: DC12V
Выход: Ph3.0 4pin (12 В, GND, PWM / TTL, температура)
Режим: 3 режима (выкл., Ручной ШИМ, ШИМ / ТТЛ в)
Отображение температуры: Да
ШИМ-дисплей: Да
Ручное управление ШИМ: Да

Технические характеристики:
Входной модуль: 18-20 Вт
Выходная мощность лазера: 5,5 Вт (5500 мВт)
Длина волны: 445-450 нм
Форма луча: точка (фокусируемая)
Рабочее напряжение: DC12V
Модуляция TTL и PWM: ДА, совместима с модуляцией TTL и PWM
Входное напряжение: DC12V
Вход PWM / TTL: DC3.3 ~ 12 В
Входной интерфейс: Ph3.0-4Pin (+, -, PWM / TTL, температура), 3Pin (+, -, PWM / TTL), 2Pin + 2Pin (+, -) + (PWM / TTL, -)
ПРИМЕЧАНИЕ. Интерфейс измерения температуры может быть отключен, NEJE предоставляет текстовые инструкции для измерения температуры в вики.
Режим привода: внешний ACC

Безопасный диапазон температур: <70 ℃
Срок службы: 20000 часов
Вес модуля: 202 г (чем меньше вес, тем меньше инерция движения, тем лучше производительность)
Размер элемента: 80 * 30 * 30 мм / 3,15 * 1,18 * 1,18 дюйма
Вес упаковки: 700 г / 24,69 унции
Размер упаковки: 36 * 16 * 11 см / 14,17 * 6,30 * 4,33 дюйма

Модуль Тест:
Материал: фанера, толщина 3мм.
Скорость 330, резка 3 раза, каждая резка 1,0 мм
Скорость 200, разрез 2 раза, каждый разрез 1,5 мм
Скорость 100, резка один раз, резка каждый раз по 3 мм

Товарная накладная:
Модуль лазерной гравировки 1 * 5,5 Вт
1 * Раздвижная арматура лазерного модуля
1 * 4-контактный кабель (1000 мм)
1 * плата тестера NEJE PWM / температуры
1 * 110V-240V 12V2A сертифицированный UL источник питания
1 * евро адаптер
Г-образный ключ 1 * 2,5 мм
Г-образный ключ 1 * 5 мм
1 * очки

Примечание (обратите внимание):


1. Пожалуйста, надевайте лазерные очки во время использования и избегайте прямого контакта лазера глазами и кожей!
2. Не гравируйте зеркальные предметы, обращайте внимание на огонь, обращайте внимание на домашних животных при работе!
3. При сгорании образуется дым, обратите внимание на выход дыма в помещении.
4. Этот лазерный модуль совместим с нашей машиной NEJE.

прецизионная машина для высокоточной лазерной резки на гранитном основании

Координатно-кинематический модуль

Тип координатного стола

Портальный на гранитном основании

Тип приводов X, Y1, Y2, Z





Линейные двигатели с феромагнитными якорями

Рабочий ход (наибольшее перемещение), по осям «Х-Y-Z», мм

800*300*200мм

Дискретность задания перемещений, мм

0. 001

Точность воспроизведения заданного контура, мм,  не хуже

0.01

Повторяемость  воспроизведения заданного контура, мм, не хуже

0.01

Скорость перемещений по осям X-Y, м\мин, не менее

50/150

Лазерно-оптический модуль

Тип лазера

Волоконный иттербиевый

Длина волны, мкм

1,05-1,08

Мощность выходного излучения, Вт

700-3000

Тип режущей головки

ЛиТ-2

Емкостной датчик с блоком поддержания зазора БСЗ 2.5

Встроен в оптичекую головку

Диаметр сфокусированного  пятна в зоне обработки (для резки), мм

0,05-0,35

Технологические модули

Количество автоматизированных каналов подачи газов

пневмосистемы

3

Модуль управления

Система ЧПУ

+

Пульт управления (монитор, клавиатура, «мышь», выносной пульт)

+

Источник бесперебойного питания компьютера

+

Электронный счетчик общего времени наработки

+

Тип ЧПУ

На основе программируемых виртуальных контроллеров реального времени
Клавиатура Русскоязычная
Управляющая программа LaserCNC
CAM-система TrackLayer 2. 0
Операционная система Windows 7 professional на русском языке

445nm-450nm 15 Вт 15000 мВт синий лазерный модуль для лазерной гравировки с ЧПУ лазерный резак с ШИМ



Вопросы и ответы

Q1. Могу ли я Заказать образец?

О: Да, мы приветствуем заказ образца для тестирования и проверки качества.



Q2. Что насчет времени выполнения заказа?

О: Образцы доставляются в течение 3-5 дней.



Q3. Есть ли у вас Минимальный заказ (Минимальное качество заказа)?

О: низкий минимальный заказ, 1 шт для проверки образца доступен.



Q4. Как вы отправляете товары и сколько времени требуется для доставки?

О: мы часто отправляем DHL, UPS, FedEx или TNT. Обычно Доставка занимает 3-5 дней. Авиаперевозки и морские перевозки также являются необязательными.



Q5. Как сделать заказ?

О: сначала сообщите нам ваши требования или применение. Кроме того, мы указываем в соответствии с вашими требованиями или нашими предложениями. В-третьих, Клиент подтверждает образцы и вносит депозит для официального заказа. Наконец, мы организуем производство.



Q6. Можно ли напечатать мой логотип на товаре?

A: Да. Пожалуйста, сообщите нам формально перед нашим продуктом и сначала подтвердите дизайн на основе нашего образца.



В7: предоставляете ли вы гарантию на продукцию?

О: Да, мы предлагаем один год гарантии на нашу продукцию.



В8: Как справиться с дефектом?

О: Наша продукция производится в строгой системе контроля качества и процент пропусков часто поддерживается более 99.8%





Упаковка & Доставка



Упаковка и доставка

Упаковка: Обычно мы используем стандартную экспортную упаковку. Мы также можем в соответствии с запросом клиентов.

Доставка:

1. Курьером: DHL, UPS, FEDEX, TNT является основной курьер, который мы сотрудничаем в настоящее время.

2. По воздуху: Доставка из аэропорта Шанхая в аэропорт назначения клиентов.

3. По морю: Доставка из Шанхайского морского порта.



Информация о компании



Информация о компании

TZT специализируется на бизнесе и промышленности, хобби и игрушках, продуктах с ЧПУ и поставках медицинского обслуживания более 5 лет. Мы стремимся повысить удовлетворенность клиентов, постоянно улучшая процесс с видением опыта в этой области.
Мы стремимся обеспечить высокое качество продукции и отличный сервис для покупателя, мы строго контролируем качество продукции и предлагаем мгновенное коммуникационное обслуживание. Свяжитесь с нами!

Наши преимущества:
-Источник только лучших потребительских товаров и обеспечить Высочайшее качество.
-Оптимизируйте процесс покупки и оплаты и сделайте его максимально простым.
-Помощь клиентам по всему миру в обнаружении товаров и производителей в китае.
-Самый короткий заказ обрабатывается время и скорость доставки








Похожие товары

Лазерный станок с труборезным модулем OR-FТ 3015

Основное применение лазерных станков OR-FТ для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру: нержавеющей стали, углеродистой стали, легированной стали, меди, алюминия, золота, серебра, титана и другого металлического листа.

  • ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА!
  • В оптоволоконных лазерных станках OREE LASER используется координатный стол портального типа. При обработке лист неподвижен.
  • Зона резки располагается в специальной гермозоне с возможностью подключения внешней вытяжки.
  • Лазерное излучение генерируется иттербиевым волоконным лазером мощностью от 1000 до 4000Вт.
  • Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа.
  • Фокусирующая оптическая система снабжена бесконтактным емкостным датчиком, что позволяет автоматически поддерживать постоянное положение фокуса режущей головы относительно обрабатываемого листа, и обеспечивает высокое качество реза.
  • Система подачи вспомогательного газа позволяет использовать три различных типа газа (кислород, азот, воздух), система оборудована программно-управляемой настройкой давления вспомогательного газа О2.
  • Для удаления газов, образующихся в процессе резки, предусмотрена специальная система вытяжки.
  • Система транспортировки луча (оптоволокно) не требует специального обслуживания, в отличии от «летающей оптики», используемой в лазерных Станках с CO2 лазером, что существенно снижает расходы по эксплуатации станка.
  • В Лазерных Станках OREE LASER используются иттербиевые волоконные лазеры что исключает необходимость использования смесей высокоочищенных газов и не предполагает наличия турбины, зеркал и пр., что также существенно понижает эксплуатационные расходы.
  • Ресурс работы лазерного источника составляет порядка более 100 000 часов непрерывной работы.
  • КПД используемого лазерного источника достигает 35 %.
  • Станок оснащен дополнительным полупроводниковым лазером видимого спектра излучения для точного позиционирования заготовки.
  • Лазерный Станок оснащен высокоразвитой системой самодиагностики.
Материалы

Образцы металлов


ЧПУ на Ардуино | Сборка простого станка для гравировки / выжигания лазером

Лазерный гравер с ЧПУ на Arduino

Продолжаем дорабатывать простой станок с ЧПУ на Arduino. Теперь делаем из него лазерный гравер. Механическая часть в плане доработок отсутвует. Потребуется прикрепить радиатор лазера к платформе. Некоторая доработка потребуется для прошивки платы Ардуино, а также для программы управления станком.

TTL-модуляция, подключение драйвера лазера к Ардуино

Итак, нам потребуется лазерный модуль с драйвером и блоком питания. Я взял с с TTL-модуляцией. Это значит, что можно логическим сигналом включать и выключать лазер: +5v — включено, 0 — выключено. В случае, если к TTL ничего не подключено, драйвер находится в режиме «включено». Так как нам необходимо то включать, то выключать лазер нам потребуется управление через вход TTL. Мы будем управлять лазером с помощью Ардуино и TTL входа драйвера лазера. Итак, подключаем питание 12В к входам питания драйвера лазера. В качестве источника питания я использовал блок питания на 12В и 2А (24 Ватта), купленный в китайском интернет-магазине. Однако подойдёт любой блок питания на 12В и мощностью более 3 Ватт, например БП от компьютера.
Подключаем TTL вход — к земле (Gnd) Ардуино, а ко входу + — цифровой пин Ардуино, находящийся в режиме Output. Теперь, если подать на цифровой пин сигнал HIGH, лазер включится, а если LOW, то выключится. Максимальная частота включения выключения лазера для купленного мной драйвера составляет 20кГц, чего более чем достаточно.
Ниже представлена схема подключения драйвера лазера к Ардуино и источнику питания.

Внимание! Если для лазерной гравировки вы используете драйверы, построенные по схеме двойной мост, например L298N, то TTL+ надо подключать к АНАЛОГОВОМУ пину 2. На Ардуино UNO и Nano не хватает цифровых пинов.

Длина волны и мощность лазера для гравировки

Для выжигания по дереву подходят высокочастотные лазеры. Длина волны лазера 405нм соответствует фиолетовому свету видимого спектра. Выбор пал на 405нм лазер с выходной оптической мощностью 300мВ. Излучение с длиной волны 405нм поглощается большим количеством материалов, что обеспечит большую универсальность граверу. Фиолетовый цвет выбран потому, что наиболее эффективно гравирует / выжигает на деревянной поверхности.

Фото 12В лазерного модуля с длиной волны 405нм мощностью 300мв идрайвера с TTL-модуляцией. От драйвера наверх идут две пары проводов. Красный-чёрный — питание 12В, подключены к блоку питания, белый синий — TTL -модуляция, подключены к Arduino к пинам Dout и Gnd соответственно. На обратной стороне драйвера лазерного диода указано, каким образом необходимо подключать входы драйвера. Обратите внимание на то, что лазерный диод установлен внутри радиатора. На радиаторе стоит куллер. Лазерный модуль и драйвер я прикрепил к соответсвующей платформе.

Для ослабления воздействия на глаза я использовал специальные красные очки, купленные также в китайском интернет-магазине. Соблюдение техники безопасности крайне важно при работе с лазером.

Оптика лазерного гравера на Ардуино

Купленный мной комплект включает лазерный диод, установленный на радиаторе, который охлаждается с помощью небольшого вентилятора. При покупке я не обратил внимание на то, что комплект продаётся без системы фокусировки. То есть отсутствует выпуклая линза или система линз, которые позволяют сфокусировать излучение лазерного диода в точку. Однако имеется трубка, которая вкручивается в радиатор. В неё должен встраиваться коллиматор. Покупать коллиматор, а затем прикручивать его к радиатору я не стал. Вместо этого купил обычный дверной глазок и вытащил из него выпуклую линзу. Фокусное расстояние моей линзы 2-3 см, что меня устраивало. Свет лазера видимый, так что оптическая линза из дверного глазка вполне подходит. Линзу я приклеил к трубке моментальным клеем. Полученную оптическую «систему» вкрутил в радиатор.

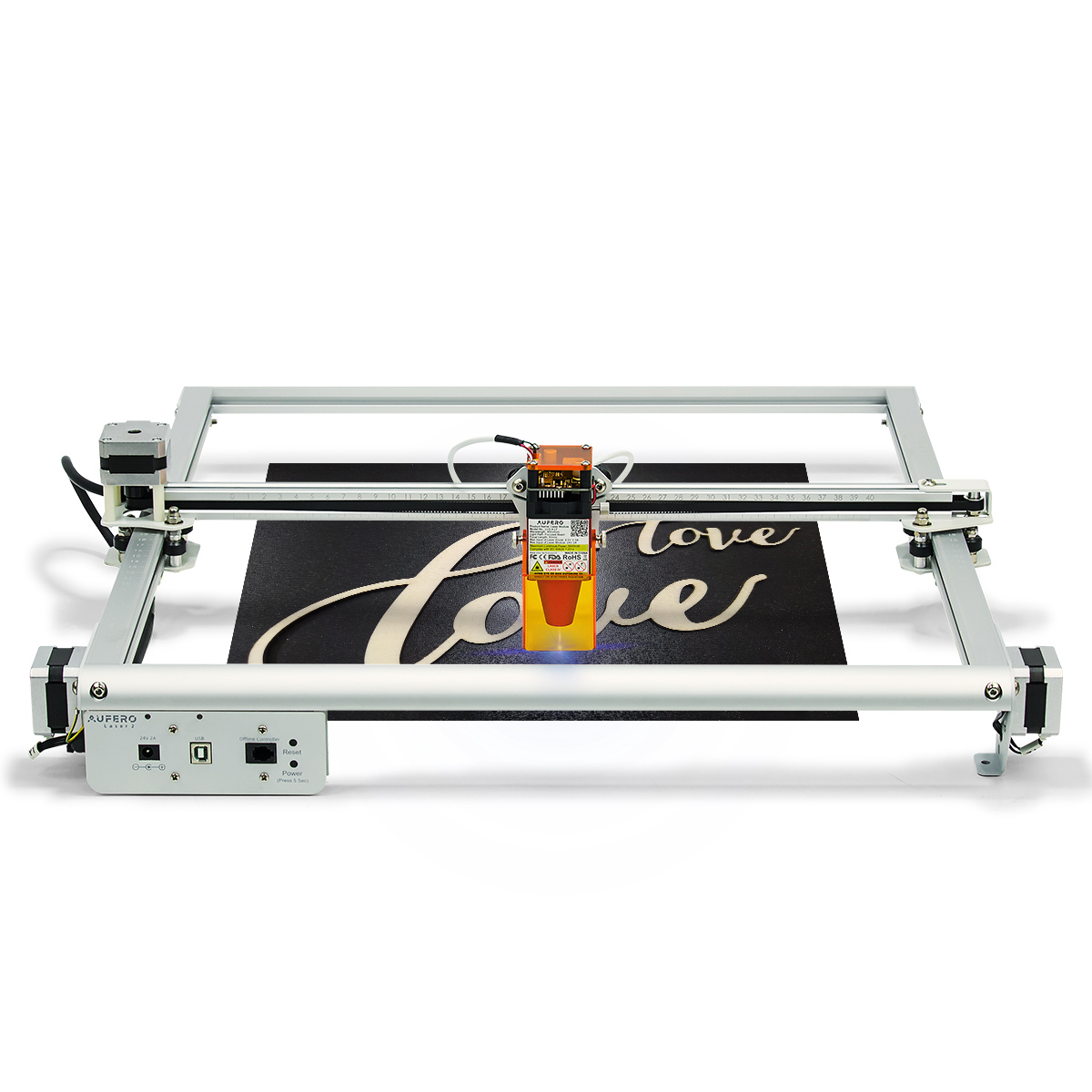

Фото лазерного гравера с ЧПУ. За основу взят недорогой станок с ЧПУ на базе контроллера Ардуино, шаговых двигателей 17HS3404N в корпусе Nema 17 и драйверов ШД DM420A. Все электронные составляющие лазерного гравера, управляемого компьютером, приобретены в китайских интернет-магазинах.

Фото морды гепарда, выгравированной лазерным станком с ЧПУ. Слева исходная фотография. Рядом лежит 50-копеечная монета для оценки размеров результата и точности выжигания с помощью лазерного гравера, управляемого программой на компьютере. Такой лазерный гравер с ЧПУ легко можно сделать самостоятельно в домашних условиях.



Лазерные модули для резки / гравировки (ЧПУ)

Красные лазерные диоды

Это самые дешевые лазерные диоды с мощностью 200-300 мВт. Доступен диод 700 мВт, но он приближается к стоимости более мощных синих диодов.

Красные лазеры мощностью 200–300 мВт адсорбируются хуже, чем синие диоды, поэтому для резки бумаги и пластика часто требуется маскировать черным маркером или тонкой черной бумагой. Им также может потребоваться несколько проходов для резки материалов.

Красный лазерный диод 250 мВт

Бумага черная Cut

Шоколадная резка / гравировка

Бумага белая Cut с маскировкой / гравировкой

Цветная ткань: шелк, хлопок. Покрой

.

Гравировка на твердом картоне

Бальза, гравировка на фанере

Лазерные диоды Bluray (405 нм)

Доступны диоды мощностью 100 мВт, 200 мВт и ~ 600 мВт.OEM-версии этих диодов обычно извлекаются из высокоскоростных записывающих устройств Blu-ray, поскольку они намного дешевле, чем компоненты из каталога.

Лазерный свет 405 нм адсорбируется лучше, чем красный лазерный свет, многими материалами, поэтому черная маскировка не требуется. Они особенно полезны для экспонирования фоторезиста.

Лазерный диод 200 мВт, 405 нм

Бумага черная Cut

Шоколадная резка / гравировка

Бумага белая Гравировка / гравировка

Цветная ткань: шелк, хлопок. Покрой

.

Гравировка на твердом картоне

Бальза, гравировка на фанере

0.Бальза 5 мм Cut / Engrave

600 мВт 405 нм лазерный диод

Бумага черная Cut

Шоколадная резка / гравировка

Бумага белая Гравировка / гравировка

Цветная ткань: шелк, хлопок Крой / гравировка

Вырезать / гравировать на твердом картоне

Бальза, гравировка на фанере

1.0мм бальза Cut

Профиль луча синих диодов высокой мощности (445–450 нм) асимметричен из-за формы эмиттера диода и разницы в расходимости между быстрой и медленной осями.

При коллимированном («параллельном») луче «соотношение сторон» обычно составляет около 1: 4 в зависимости от расстояния, при расширении оно увеличивается, но при фокусировке оно также уменьшается, что позволяет использовать его для эффективной гравировки при фокусировке до мельчайших деталей. размер на небольших расстояниях.

Для световых шоу, где необходим коллимированный луч, можно использовать пару анаморфных призм для изменения формы луча путем сжатия быстрой оси и расширения медленной оси. Это работает для проекторов световых шоу, но непрактично для гравировки и на практике не улучшает результат по сравнению с фокусировкой.

Одномодовые диоды малой мощности, такие как синий Osram 120 мВт и 405-нм диоды, имеют почти круглые лучи, но максимальная мощность этих диодов составляет около 600 мВт (405 нм).

В мощных промышленных граверах используются газовые CO2-лазеры или волоконные лазеры, которые имеют почти симметричный луч — газовые лазеры, естественно, имеют этот профиль, а волоконная оптика, используемая в твердотельных лазерах, действует как гомогенизатор луча.

Гравировальная лазерная головка

— высокомощный лазер с ЧПУ

Детали, входящие в состав лазерной головки для резки и гравировки PLh4D-6W-XF +
  1. Головка лазерная для резки и гравировки PLh4D-6W-XF
  2. Высокоскоростной драйвер с аналоговыми входами и входами PWM / TTL
  3. Инструмент для регулировки линз PLh4D
  4. Гравировальная линза высокого разрешения (заводская установка)
  5. Высокоэффективная гравировальная линза G2
  6. Соединительная полоса на случай необходимости удлинения провода

Новая версия лазерной головки для резки и гравировки серии PLh4D-6W. Что нового?

Улучшенный регулятор объектива

Улучшенный регулятор объектива с резиновым уплотнением, совместимый со всеми имеющимися в продаже объективами M9x0,5. Более широкая внутренняя резьба в корпусе PLh4D-6W-XF + позволяет легко заменить стандартный объектив на объектив uSpot.

Гравировальная лазерная головка по-прежнему совместима со всеми принадлежностями и адаптерами серии PLh4D.

Улучшенная механическая конструкция

Новое поколение серии PLh4D-6W имеет еще более компактный дизайн, который выглядит даже лучше, чем предыдущее.Электропроводка гравировального лазера больше не связана с косичками, кабель можно просто и быстро подключить или отсоединить через 6-контактный разъем.

Гравировальная лазерная головка по-прежнему совместима со всеми принадлежностями и адаптерами серии PLh4D.

Улучшенные функции безопасности

Лазерная головка для резки и гравировки теперь оснащена светодиодным индикатором «Активировано». Каждый раз, когда гравировальная лазерная головка подключается к источнику питания, загорается индикаторный светодиод.Кроме того, светодиодный индикатор укажет на перегрев, если это произойдет.

— Каждый раз, когда температура окружающей среды, в которой гравировальный лазер работает в непрерывном режиме, превышает 40 ° C (104 ° F), индикаторный светодиод начинает мигать. Такое предупреждение означает, что температура вот-вот превысит максимальную рабочую температуру.

— Если температура окружающей среды достигнет 45 ° C (113 ° F) и выше, индикатор перестанет работать и гравировальная лазерная головка выключится.

Улучшенная электроника

Обновленная конструкция лазеров для резки и гравировки серии PLh4D оснащена драйверами лазерных диодов нового поколения. В отличие от предыдущего поколения драйвер лазерного диода для гравировки отличается повышенной эффективностью, производит меньше шума и построен из компонентов еще более высокого качества, что обеспечивает повышенную надежность и длительный срок службы гравировального лазера.

Дополнительный переключатель для аналогового входа 10 В

Гравировальная лазерная головка теперь оснащена дополнительным переключателем для аналогового входа 10 В.Вход модуляции 1 режущего гравировального лазера может быть изменен с аналогового входа 0–5 В на аналоговый вход 0–10 В. Это изменение делает этот лазер для резки и гравировки еще более универсальным и совместимым с большим количеством станков с ЧПУ и 3D-принтеров. Пожалуйста, обратитесь к руководству пользователя, чтобы узнать, как изменить диапазон напряжения на входе модуляции 1.

Особенности и преимущества лазерной головки для резки и гравировки PLh4D-6W-XF

Резка и гравировка — Синий лазер PLh4D-6W-XF позволяет резать и гравировать различные материалы, такие как дерево, картон, резина, бумага, текстиль, кожа, пластик, бальза, фанера и многие другие, а также маркировать нержавеющую сталь. сталь, титан и подтипы стали с низкой теплопроводностью.Чтобы узнать больше, посетите наш раздел «Руководства и статьи».

Заводская установка линзы — гравировальная лазерная головка поставляется с установленной тройной линзой высокого разрешения, настроенной на фокусировку 60,0 мм (измеряется от передней поверхности лазерной головки до плоскости гравировки). Это фокусное расстояние имеет хорошо оптимизированный размер фокусного пятна, который подходит для многих приложений лазерной гравировки и резки. Это наилучшее оптимальное фокусное расстояние для начала!

Симметричное смещение луча — В некоторых приложениях, например, при лазерной гравировке дерева, рекомендуется немного расфокусировать режущий и гравировальный лазер, чтобы получить симметричный луч. Это можно сделать, перемещая лазерный гравер вперед или назад в направлении распространения луча на величину, указанную в таблице ниже. Это позволит гравировальному лазеру выполнять гравировку с одинаковой толщиной линии как в направлениях X, так и Y. Однако для некоторых применений, таких как гравировка металлов и лазерная резка, максимизация плотности мощности более желательна, чем наличие симметричного луча. В этих случаях расфокусировка не всегда необходима или рекомендуется для достижения наилучших результатов.

Рекомендуемая расфокусировка для конкретных применений лазерной гравировки:

Режим лазерной головки для гравировки л Величина смещения симметричного луча
PLh4D-6W-XF ± 4,4 мм (± 0,173 дюйма)
PLh4D-6W-Hobby ± 4,4 мм (± 0,173 «)
PLh4D-6W-μSpot ± 1,8 мм (± 0,070″)


Например, лазерный гравер PLh4D-6W-XF имеет заводскую настройку фокусировки на 60.0 мм от передней части гравировальной лазерной головки. Установка лазера на 64,4 мм или 55,6 мм (+/- 4,4 мм от фокуса) позволит лазерной головке гравировать с одинаковой толщиной линии в обоих направлениях.

Универсальность входного сигнала — встроенный драйвер позволяет принимать различные сигналы 0–5 В аналоговый сигнал и 0–5 В, 0–10 В или 0–24 В для сигнала ШИМ / TTL.

Встроенный драйвер внутри гравировальной лазерной головки — Opt Lasers — первая компания, которая интегрировала драйвер лазерного диода непосредственно в лазерную головку для резки и гравировки.Короткое соединение между лазерным диодом и драйвером обеспечивает лучшую защиту диода, возможность высокочастотной модуляции тока, а также исключает влияние индуктивности во время включения.

поддерживает широкий спектр источников питания — 12 — 24 В, встроенный высокоэффективный преобразователь постоянного тока в постоянный регулирует входное напряжение в соответствии с напряжением диода. Это снижает количество выделяемого тепла и обеспечивает защиту от перенапряжения.

Дополнительное охлаждение не требуется — отличная форма режущих и гравировальных лазерных головок обеспечивает наилучший метод охлаждения для лазерного диода мощностью 6 Вт.Многочисленные прототипы были протестированы, чтобы найти лучшее решение для охлаждения лазерного диода. Современная конструкция позволяет гравировальному лазеру прогреваться всего на 2–3 градуса по Цельсию после целого часа постоянной работы на полной мощности.

В комплект входят два типа линз — Тройная линза высокого разрешения с регулятором линзы имеет относительно большое эффективное фокусное расстояние (EFL) 8 мм, что позволяет фокусировать лазерный свет в небольшом пятне. Все 6 поверхностей линз покрыты антибликовым (AR) покрытием с центром на 450 нм.Обычно это предпочтительнее для гравировки более тонкой линии, резки более толстого материала из-за уменьшения схождения и расхождения или когда необходимо большое расстояние между режущей и гравировальной лазерной головкой и плоскостью гравируемого объекта.

Установленная высокоэффективная асферическая линза

предназначена для передачи максимально возможной мощности от лазерного диода. Его короткое эффективное фокусное расстояние (EFL) 4 мм делает возможным множество рабочих расстояний, но делает фокусное пятно почти в два раза больше, чем у Triplet Lens.Этот объектив следует использовать для гравировки более толстых линий на дереве или пластике. Этот тип линз используется без регулятора линз, поскольку их необходимо устанавливать ближе к лазерному диоду.

Самый мощный вентилятор, доступный на рынке в своем размере — охлаждение — не единственное, что делает вентилятор — 43 м 3 воздуха в час (25 кубических футов в минуту) представляет собой отличную систему удаления дыма. Вдобавок вентилятор рассчитан на срок службы 70000 часов.

Совместимость с аксессуарами для простоты использования — простота работы и безопасность имеют для нас решающее значение. Производимые нами комплектующие высочайшего качества, фрезерованы на станке с ЧПУ, что делает работу легкой и безопасной. Пожалуйста, ознакомьтесь с аксессуарами, которые мы подготовили для серии PLh4D.

OEM-настройки доступны для производителей 3D-принтеров и станков с ЧПУ.

Управляющие входы и электрическое подключение

Синяя лазерная головка для резки и гравировки PLh4D-6W-XF имеет два отдельных элемента управления.

Вход модуляции №1 принимает значения 0-5 В или 0-10 В (с дополнительным последовательно включенным резистором 4,2 кОм) для аналоговой модуляции мощности

Вход модуляции №2 принимает значения 0–5 В, 0–10 В или 0–24 В для TTL / PWM и включает лазер для резки и гравировки, когда напряжение превышает 2.5 В.

Важно: Не подключайте одновременно вход модуляции 1 и вход модуляции 2. Это может привести к неисправности гравировального лазера.

Подключение входа аналогового сигнала 10 В (X-Carve, CS-Lab и другие машины)

Чтобы подключить аналоговый сигнал 0-10 В к входу модуляции # 1, необходимо последовательно добавить резистор 4,2 кОм:

Важно: Гравировальный лазер PLh4D-6W-XF должен питаться от высококачественного источника питания без каких-либо дополнительных подключений.Обратите внимание: подключать лазерный гравер к тому же блоку питания, что и шаговый двигатель или любое другое оборудование с высоким импедансом, не рекомендуется. Это может привести к повреждению лазерного диода.

Параметры драйвера лазера для резки и гравировки

Драйвер лазерного диода высокой мощности и тока высокой частоты

  • Максимальный выходной ток: 5 А
  • Типичный выходной ток: 3-3,5 А
  • Входное напряжение 12-24 В
  • Максимальный входной ток 2 A
  • Встроенный микроконтроллер для темп.измерение и плавный пуск
  • Система тепловой защиты: 45 ° C 1
  • Плавный пуск диодной защиты
  • Защита от электростатического разряда (ESD)
  • Защита от обратного напряжения
  • Максимальная токовая защита
  • Компактный размер и КПД 90%
  • Режим CW и режим управления вводом
  • ШИМ / TTL и аналоговые входы
  • Ширина полосы модуляции 0-30 кГц

1. Система термозащиты, отключающая питание гравировального лазера при температуре окружающей среды выше 45 ° C.

Opt Lasers — производитель драйверов для лазерных диодов. Благодаря нашему опыту, накопленному за несколько лет, мы создали очень эффективный драйвер с низким энергопотреблением и низким тепловыделением. Кроме того, это самый быстрый из доступных на рынке драйверов для гравировальных лазеров, принимающий сигналы с частотой до 30 кГц. Использование лазера для резки и гравировки мощностью 6 Вт на высокой скорости больше не проблема при гравировке мелких деталей или выполнении поворотов с небольшим радиусом, поскольку контроллер гравировального лазера может считывать все необходимые сигналы.

Контроллеры

с ЧПУ могут посылать сигналы модуляции с большой скоростью, поэтому 50 кГц для них не проблема. Поэтому в таком устройстве необходим высокоскоростной драйвер. Драйвер может читать 30 000 инструкций каждую секунду, что обеспечивает повышенную точность и разрешение с точки зрения управления мощностью. Кроме того, максимальный ток драйвера составляет 6 А, поэтому его использование со значением 3–4 А обеспечивает смещение и долгий срок службы драйвера.

Система защиты

Режущая и гравировальная лазерная головка PLh4D-6W-XF включает систему тепловой защиты, которая защищает лазерный диод от перегрева, чтобы продлить срок его службы.Устройство предназначено для автоматического отключения, когда температура корпуса превышает 47 ° C. Аналоговый вход защищен стабилитроном 5 В на случай, если напряжение иногда превышает 5 В. Тем не менее, этот вход не следует подключать к более высоким напряжениям из-за риска повреждения. Лазерный диод защищен диодом Шоттки, который защищает его от обратного напряжения и электростатического разряда. Кроме того, встроенный драйвер полностью закрыт для защиты от металлической стружки в среде станка с ЧПУ.

Подробнее о лазере для резки и гравировки PLh4D-6W-XF

Фокус

Фокусное расстояние можно быстро установить или изменить с помощью прилагаемого регулятора объектива (никаких дополнительных инструментов не требуется). Драйвер устройства интегрирован непосредственно в гравировальную лазерную головку. Эта функция значительно увеличивает максимальную частоту модуляции и позволяет использовать более длинные кабели.

Помимо стандартной функциональности, небольшое пятно луча дает возможность использовать этот продукт для быстрого прототипирования печатных плат. Это делается путем освещения медного слоя пластин гравировальным лазером после нанесения светочувствительной пасты.

Улучшенный теплоотвод

Этот легкий вес 220 г (7.8 унций) гравировальный лазер не требует дополнительного охлаждения. Корпус гравировального лазера действует как радиатор, а конструкция вентилятора позволяет ему работать как воздушное сопло, защищая линзу от дыма, а также охлаждая лазерную головку. Тщательные испытания нескольких прототипов конструкций позволили нам оптимизировать форму радиатора и обеспечить эффективное охлаждение, сохранив при этом исключительно компактную конструкцию модуля.

Принадлежность для дыма (см. Принадлежности)

Наша лазерная головка для резки и гравировки мощностью 6 Вт позволяет гравировать или резать такие материалы, как дерево, нержавеющая сталь, бумага, кожа, картон и многие другие.Для материалов, которые выделяют дым при лазерной гравировке или резке, мы предлагаем дополнительную насадку, которую можно прикрепить к передней части устройства с помощью магнитов, встроенных в гравировальную лазерную головку (см. Аксессуары).

Настройка

Для оптовых заказов серия PLh4D может быть адаптирована к любым потребностям клиентов. Мы можем добавить логотипы клиентов и все возможные дополнительные функции. Возможна индивидуальная настройка для всех производителей и дистрибьюторов 3D-принтеров, станков с ЧПУ.

Совместимость

Наша серия PLh4D работает со многими станками с ЧПУ и 3D-печатью, включая модели:

  • Azteeg X3
  • Акула с ЧПУ
  • GeckoDrive 540
  • Lulzbot
  • MakerBot Replicator1 и клоны
  • MakerBot Thing-O-Matic
    • Модель
  • MakerGear M2
  • MakiBOX
  • MYDIYCNC
  • Openbuilds — C балка / OX
  • Обновление PrintRBot
  • Репликатор 2 и 2X
  • RepRap — Доска Melzi
  • RepRap — RAMPS1. 4
  • RepRap — RUMBA
  • Ригидбот
  • Шапоко 2
  • Шапоко 3
  • Solidoodle
  • Степкрафт
  • Ultimaker 1 и 2
  • Веллеман К8200
  • X Контроллер
  • Обновление X-Carve
  • Zen Toolworks

Обратите внимание, что этот список постоянно обновляется. Свяжитесь с нами, если у вас есть какие-либо вопросы или отзывы относительно совместимости.

Осторожно:

  • Помните, что это не игрушка.
  • Лазерное излучение опасно даже при рассеянии или отражении от любой поверхности.
  • Всегда используйте соответствующий защитный лазерный фильтр на вашем станке с ЧПУ, рассчитанный на 430–480 нм, чтобы избежать отраженного излучения.
  • Никогда не направляйте лазерную головку на людей или животных.
  • Не прикасайтесь к лучу, это может вызвать ожоги или другие травмы.
  • Не смотрите на луч или пятно луча во время резки материала.
  • Лазерное излучение — Избегайте попадания в глаза или кожу прямого или рассеянного излучения.
  • Лазерный продукт класса 4.

Комплект синего лазерного модуля | Синяя лазерная головка | Лазерный гравер

Комплект синего лазерного модуля SainSmart для станка с ЧПУ Genmitsu 3018-PRO / 3018/1810-PRO
Торговая марка: SainSmart Артикул: 101-60-285
