Led диод. Светодиоды для фонарей: типы, характеристики и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие виды светодиодов используются в современных фонарях. Каковы основные характеристики светодиодов для фонарей. Как правильно выбрать светодиод для фонаря в зависимости от задач. На что обратить внимание при покупке светодиодного фонаря.

Содержание

Основные типы светодиодов для фонарей

В современных фонарях используются различные типы светодиодов, каждый из которых имеет свои особенности:

Мощные одиночные светодиоды (1-3 Вт) — используются в компактных карманных фонарях

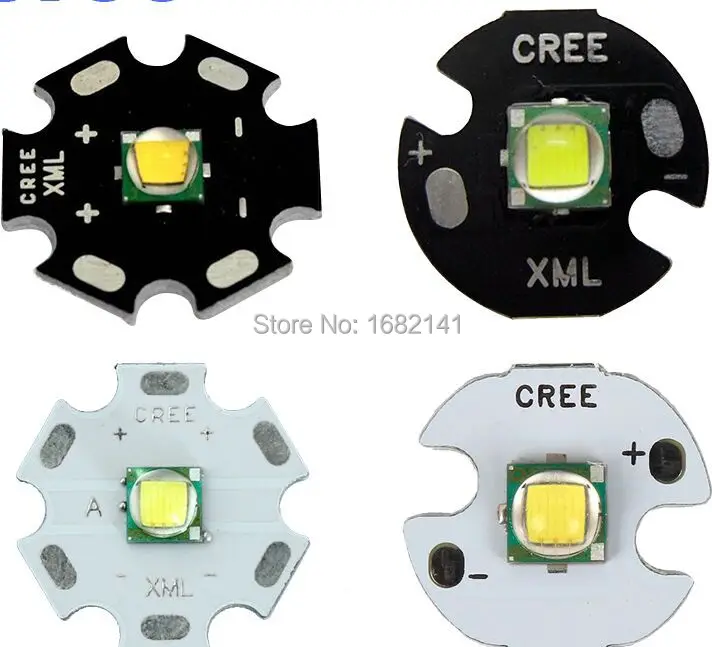

Многокристальные светодиоды высокой мощности — применяются в мощных ручных и налобных фонарях
Светодиоды типа SuperFlux («пиранья») — обеспечивают равномерное распределение света
SMD-светодиоды — миниатюрные светодиоды для компактных фонариков

Выбор типа светодиода зависит от назначения и конструкции фонаря. Для дальнобойных моделей подходят мощные одиночные светодиоды, а для равномерного ближнего света лучше использовать несколько светодиодов меньшей мощности.

Ключевые характеристики светодиодов для фонарей

При выборе светодиода для фонаря важно учитывать следующие параметры:

Мощность (Вт) — определяет яркость и дальность света
Световой поток (лм) — показывает интенсивность свечения
Цветовая температура (К) — влияет на оттенок света

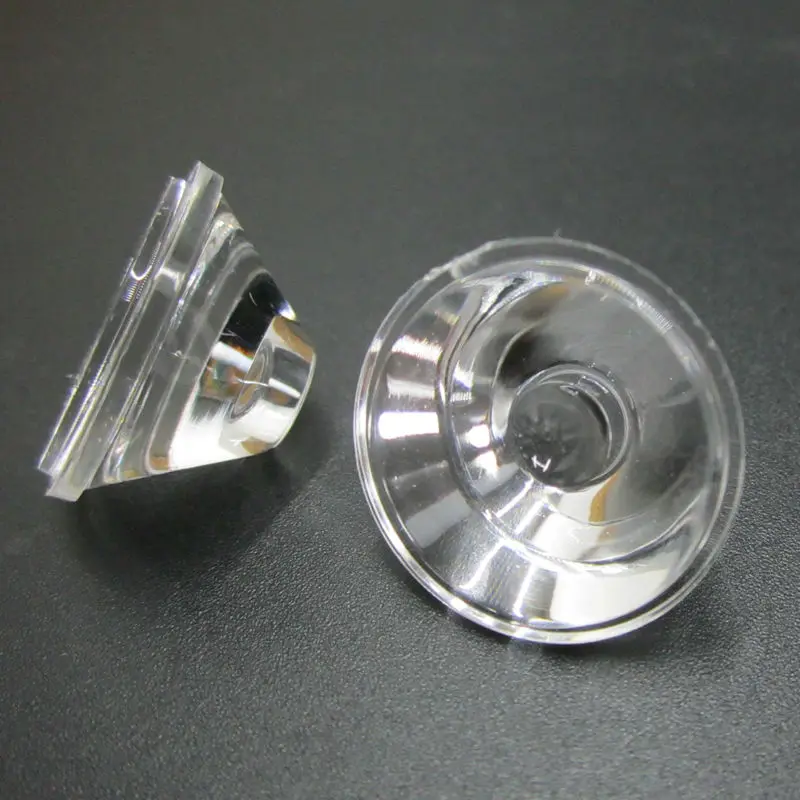

Угол рассеивания — задает ширину светового луча
Индекс цветопередачи (CRI) — характеризует качество передачи цветов

Чем выше мощность и световой поток, тем ярче будет светить фонарь. Цветовая температура в 4000-5000К обеспечивает нейтральный белый свет, комфортный для глаз.

Как выбрать светодиод для фонаря

При выборе светодиода для фонаря следует учитывать несколько факторов:

Назначение фонаря — для бытового или профессионального использования
Требуемая дальность освещения — для ближнего или дальнего света

Желаемое время работы от батарей — мощные светодиоды быстрее разряжают аккумулятор
Комфортность света для глаз — нейтральный белый свет менее утомляет зрение

Для бытовых фонарей подойдут светодиоды мощностью 1-3 Вт с нейтральным белым светом. Профессиональные модели могут оснащаться более мощными светодиодами до 10 Вт и выше.

Преимущества светодиодных фонарей

Фонари на светодиодах имеют ряд преимуществ по сравнению с лампами накаливания:

Высокая энергоэффективность — светодиоды потребляют меньше энергии
Длительный срок службы — до 50 000 часов работы и более
Механическая прочность — устойчивость к ударам и вибрациям
Отсутствие нити накала — не перегорают при включении
Низкое тепловыделение — корпус фонаря не нагревается

Благодаря этим достоинствам светодиодные фонари более надежны и экономичны в эксплуатации. Они подходят как для бытового, так и для профессионального использования.

На что обратить внимание при покупке светодиодного фонаря

При выборе светодиодного фонаря рекомендуется обратить внимание на следующие моменты:

Тип и мощность используемого светодиода
Заявленный световой поток и дальность освещения
Цветовая температура и индекс цветопередачи
Время работы от аккумулятора/батарей
Наличие режимов яркости и стробоскопа
Материал корпуса и класс влагозащиты

Важно выбирать фонарь с оптимальным соотношением характеристик и цены. Для повседневного использования подойдут модели среднего ценового диапазона на качественных светодиодах.

Перспективы развития светодиодов для фонарей

Технологии производства светодиодов постоянно совершенствуются. В будущем можно ожидать появления более эффективных и ярких светодиодов для фонарей:

Увеличение светоотдачи до 250-300 лм/Вт
Снижение энергопотребления при той же яркости
Улучшение цветопередачи и расширение цветового охвата
Уменьшение размеров при сохранении мощности
Повышение устойчивости к перегреву

Это позволит создавать еще более яркие, компактные и энергоэффективные фонари для различных задач. Светодиодные технологии продолжат вытеснять лампы накаливания в портативных осветительных приборах.

Как подобрать светодиоды в автомобиль

В данном руководстве мы расскажем, какие бывают светодиоды и как правильно подобрать самому необходимые размеры ламп в автомобиль…

Типы светодиодов

High Power светодиоды – одни из самых дорогих на данный момент, светодиоды повышенной мощности от 1 до 5W ( не для авто есть и больше), отличаются высокой светоотдачей, до 200 lumen(5W). Количество кристаллов, от 1 до 6. Встречаются модели, где главным выступает высокомощный чип, а его окружает светодиоды типа 1210 SMD или 5050 SMD.

Брендовые сверхмощные чипы типа Cree дают еще больше света, но гораздо дороже и встречаются только в брендовых продуктах.

Super bright SMD светодиоды – самые популярные светодиоды, зачастую на чипе 5050 (есть еще чипы 1210, 3528, более худших характеристик), по соотношению цена/качество, мы рекомендуем приобретать лампы именно на этих светодиодах. Чипы 1210, 3528 отличаются более низким показателями светоизлучения и низкой ценой, зато их количество на лампе, как правило — больше. Поэтому лампа на 27 SMD на чипе 1210 по световой яркости может быть индентична 13 SMD на чипе 5050. Также внимательно посмотрите, какое количество кристаллов находится на одном светодиоде (серые/черные точки). Чем больше количество точек, тем сильнее будет светить светодиод. Самые распространенные – 2 или 3 кристалла на одном светодиоде.

Super Flux, High flux (пиранья) – недорогие светодиоды, но с небольшими оптическими характеристиками и яркостью. Продолжают использоваться при производстве автомобильных ламп, отличаются невысокой ценой и большим количеством диодов на лампе в прозрачном корпусе (линзы).

Конечно, перечислены не все типы светодиодов , а лишь самые популярные, которые активно используются при производстве автоламп.

В настоящий момент производители светодиодов для авто пробуют использовать в лампах чипы cree и luxeon (USA) или любые другие супер мощные чипы, которые обеспечивают более мощный световой поток и угол рассеивания, но в то же время сильнее нагреваются. Цена на них существенно выше, обычно это брендовые изделия (посмотреть в каталоге).

каждый чип типа High Power дает примерно 20-35 lumen яркости (3 кристалла)
каждый чип 5050 SMD дает примерно 10-15 lumen яркости (3 кристалла)
каждый чип 1210, 3528 SMD дает примерно 7 lumen яркости
каждый чип типа пиранья дает примерно 4 lumen яркости

У продукции на светодиодах типа High Power 1W=20-35 lumen, при этом, как правило, 1.5W дает 3 кристалла на чипе типа high power, каждый кристалл по 0.5W.

5W High Power LED лампа – по яркости сравнима с лампами накаливания на 20W
10W High Power LED лампа – по яркости сравнима с лампами накаливания на 50W
18W High Power LED лампа – по яркости сравнима с лампами накаливания на 100W

Температура свечения у диодов для авто обычно составляет:

6000k-6500k (cool white, холодный белый) — наиболее распространенная температура свечения
3000k-3500k (warm white, теплый белый) — иногда попадаются в продаже, но редко
4200k-5000k (natural white, нейтральный) — иногда попадаются в продаже

Для правильного подбора светодиодных автоламп, используйте следующие источники информации (на англ. языке), просто выберите год, марку и модель вашего автомобиля, далее смотрите маркировки лампы в каталоге и сравнивайте с указанной таблицей внизу. В любом случае, в нашем интернет-магазине все рубрики пронумерованы и европейскими номерами и маркировками цоколя, поэтому вы без труда найдете необходимую вам лампу:

— Полная база данных Online OSRAM
— База данных Online OSRAM SYLVANIA
— Каталог OSRAM (скачать PDF)
— Таблица соответствия лампы-светодиоды (скачать PDF)

Если вы не можете подобрать подходящие маркировки, вытащите лампу накаливания и посмотрите маркировку или форму вручную. Также вы можете воспользоваться индивидуальным подбором размеров автоламп для вашего автомобиля в рамках персонального отчета по световому тюнингу.

Светодиоды для освещения салона автомобиля

Для освещения салона, багажника, бардачка, подсветки номерного знака зачастую используются светодиоды типа festoon (цоколь SV8,5, маркировка 3175/C5W/C10W), хотя в некоторых автомобилях могут также использоваться и T10, например, в штурманском свете.

Обычные размеры для светодиодов такого типа 31, 36, 39 и 42 мм в длину. По ширине они могут быть разного размера, в том числе и очень широкие. Поэтому при подборе лампы внимательно замерьте длину ваших стандартных ламп и ширину возможной вставки светодиода в канал установки.

Существуют также целые матрицы (панели), обладающие совсем нестандартными размерами, но за счет большего количества светодиодов работающие очень ярко.

Часть их используют при освещении салона минивенов в заднем пассажирском плафоне или для освещения багажника. При этом сама матрица присоединена к стандартной лампе типа festoon, поэтому в любом случае поместить ее в штатное место и подключить матрицу в ограниченном пространстве не составит труда.

Светодиоды для передних габаритов

В качестве замены передних габаритных ламп W5W используют светодиодные бесконтактные лампы, маркировка которых начинается с T10, либо цоколь BA9S.

Поскольку они находится в непосредственной близости от лампы головного света. От этого происходит нагрев, кристаллы светодиода не выдерживают и выходят из строя. Для защиты светодиода от перегрева некоторые модели ламп оснащают стабилизатором тока, который предотвращает увеличение проходящего тока через кристалл при повышении температуры. Стоить понимать, что светодиоды со встроенным стабилизатором достаточно дорогие, но и прослужат вам намного дольше.

Светодиоды для задних габаритов и стоп-сигнала

Во многих машинах используются совмещенные лампы габариты-стоп сигналы, это двухконтактные лампы (цоколь BAY15D, номер 1157). На некоторых автомобилях на «СТОП» сигнале может устанавливаться цокольная одноконтактная лампа с цоколем BA15S (номер 1156).

На автомобилях японского производства и некоторых американских в качестве стоп сигнала или стоп/габарит могут устанавливаться бесконтактные лампы:

W21W (номер 7440) — одноконтактная
W21/5W (номер 7443) — двухконтактная

Светодиоды для заднего хода

Тут все достаточно просто, обычно используются лампы с цоколем типа BA15S (номер 1156), одноконтактные. Учтите, что светодиодная лампа должна быть не направленная (точечная), а рассеивающая, иначе в темноте у вас сзади будут просто два слепящих пятна.

Светодиоды для поворотников

В передних и задних фарах автомобилей в качестве лампы указателей поворотов применяют одноконтактные лампы P21W с цоколем BA15S (1156). В автомобилях с прозрачной оптикой задних фонарей устанавливают одноконтактные цокольные лампы с желтым стеклом и цоколем BAU15S, BAY15D (номер 1157), а в повторителях поворотов устанавливаются лампы WY5W (T10).

Для некоторых японских и американских автомобилей в повороты устанавливается безцокольная лампа W21W (номер 7440).

Реле и резисторы для предотвращения побочных эффектов

При использовании светодиодов возможны побочные эффекты, такие как частое моргание (особенно у поворотников) или предупреждения электроники автомобиля о сгоревшей лампе (но у вас все работает, просто машина думает, что обычная лампа сгорела).

В этом случае стоит попробовать использовать специальное реле Electronic LED Blinker Relay Flasher. Оно бывает с различными разъемами, с 3-мя распиновками, с 2-мя или 5-6-ю или даже 8-ю. Внимательно изучите, какое реле установлено в вашем автомобиле и используется ли оно там вообще, прежде чем приобретать его.

Альтернативным вариантом может служить специальный резистор, который непосредственно устанавливается на подключенный светодиод. Учтите, что обычно один резистор рассчитан на одну светодиодную лампу, при этом, самыми популярными резисторами являются:

25 Ohm, 25W резисторы рассчитаны на небольшие элементы, обычно на корпусные поворотники
3 Ohm 50W резисторы уже можно применять к поворотникам, расположенным спереди и сзади, 2 резистора может использоваться сразу для 4-х ламп
6 Ohm 50W такие рассчитаны на поворотные сигналы спереди и сзади, но только пара резисторов рассчитана на 2 лампы

Учтите, что резисторы очень сильно греются, поэтому их нельзя устанавливать на пластик или на элементы, которые легко подвергаются высокому температурному воздействию, используйте специальные металлические пластины как прокладку для крепления на пластиковых деталях автомобиля.

Цоколи с точки зрения области применения

В габаритах почти всегда стоит либо W5W, либо BA9S
В салоне, багажнике, бардачке и подсветке заднего номера стоит, с равной вероятностью, C5W или W5W или BA9S
В панели приборов и кнопках всегда T5
В ПТФ — h2, h4, h5, H7, h21, HB2, HB3
В заднем ходе и поворотниках почти всегда BA15S, он же P21W
В задних габаритах почти всегда двухконтактный BAY15D, он же P21/5W (в европейских машинах)

Таблица соответствия номеров для автоламп


LED Light Type	Base Type	Base Description	Number Circuits	Automotive Bulb Replacement Number
74	T5	Wedge	Single	17 18 37 70 73 79 85 86 2721
194	T10	Wedge	Single	T10 T-10 147 152 158 159 161 168 184 192 193 194 #194 259 280 285 447 464 555 558 585 655 656 657 1250 1251 1252 2450 2652 2921 2825 12256 12961 2521 2525 W5W
BA9S	T10	Miniature Bayonet	Single	BA9S 53 57 182 257 363 430 615 756 1445 1155 1815 1819 1835 1895 1889 1891 1893 1895 6253 12814 12929 W6W 2-B 3886x
921	T15	Wedge	Single	T13 T-13 T15 T-15 516 579 901 904 906 908 909 912 914 915 916 917 918 920 921 #921 922 923 926 927 928 939
7440	T20	Wedge	Single	W21W 21W W3X16D ECE
7443	T20	Wedge	Dual	W21-5W 21W 5W W3X16Q ECE
1156	S25	BA15S	Single	W21-5W S25 S-25 1073 1093 1129 1141 1147 1159 1259 1295 1383 1459 1619 1651 1680 2056 3496 5007 5008 7008 7506 7806 7527 1156 1759 3497 1156-18W
1157	S25	BAY15D	Dual	S25 S-25 1016 1034 1130 1152 1154 1157 1158 1493 2057 2357 2397 7528 3496
3156	T25	Wedge	Single	T25 T-25 3156 3056 3456 4156 3155
3157	T25	Wedge	Dual	T25 T-25 3057 3155 3157 3357 3457 4157
67	T25	BA15S	Single	61 63 67 #67 69 71 81 89 97 98 303 623 1003 1155 1247 1251 3497 5007 5008 12821 P21W
89	T25	BA15S	Single	67 89 97 1156 12821 P21W LOW
90	T25	BA15D	Single	90 1004 1076 1142
7507	T25	BAU15S	Single	BMW 7507
Festoon	10mm 3/8″	31mm-35mm 1 1/4″	Single	3021 3022 3175 6428 6430 30922 DE3425
Festoon	10mm 3/8″	36mm-39mm 1 1/2″	Single	3423 3425 6411 46413 6418 6423 6451 6461 6475 6476 6418 6461
Festoon	10mm 3/8″	40mm-44mm 1 3/4″	Single
Festoon	10mm 3/8″	40mm-44mm 1 3/4″	Single	560 569 578 211 212 212-2 2122 214-2 2142 6413 6429 DE3021 DE3022 DE3175 DE3425 DE4410 12844

LED — технология, принцип работы. Плюсы и минусы LED.

LED (Light-emitting diode) — технология, которая позволяет получить световое излучение в месте соприкосновения катода и полупроводника соединённого с анодом (электроны взаимодействуют с излучением фотонов при переходе через полупроводник на катод).

Для достижения всевозможных типов излучения, применяются различные типы полупроводников. Считается, что первый светодиод, излучающий в видимом диапазоне, был разработан в университете Иллинойса под руководством Ника Холоньяка («отец современного диода») в 1962 году. Но первое упоминание о подобном эффекте было ещё в 1907 году от Генри Раунда, экспериментирующего с различными материалами.

Светодиод был открыт случайно, когда во время экспериментов было обнаружено, что в определённых случаях при переносе заряда возникает свечение в видимом диапазоне. Позже были открыты диоды излучающие и в других спектрах. Развитие диоды получили лишь в середине 80-х, когда начали требоваться компактные и долговечные источники света для индикаторов, освещения и в тех местах где невозможно использовать лампы накаливания и лампы холодного катода. Диоды выгодно отличаются от них малыми габаритами, малым энергопотреблением, отсутствием необходимости особой подготовки напряжения, практически отсутствием нагрева, высокой выносливостью к ударам и перегрузкам.

Стоимость светодиодов постоянно падает из-за улучшения технологии и удешевления производства. Они применяются в карманных фонарях, прожекторах, фарах автомобилей, индикаторах, подсветках ЖК — матриц, телескопах, приборах ночного видения и многих других приборах.

У LED технологии есть несколько неоспоримых преимуществ в сравнении с другими источниками света:

· Способность выдерживать относительно тяжёлые условия эксплуатации (вибрации, небольшие удары, попадание воды, низкие температуры, давление).

· Низкое энергопотребление (примерно в 7-10 раз меньше чем у стандартных ламп накаливания) и высокий уровень КПД.

· Практически не содержат вредных для здоровья и окружающей среды соединений (в отличии от люминисцентных ламп и CCFL, которые содержат ртуть).

· Долговечность (в 70-80 раз выше чем обычные лампы с нитью накаливания, до 80 000 часов и до 2-х раз долговечнее ламп с холодным катодом).

Минусы LED технологии:

· Плохая переносимость высоких температур, что вызывает помутнение источника света и окружающего материала по причине распада полупроводника.

· Узкий спектр излучения (хотя в определённых случаях, это может быть и плюсом). Сейчас ведётся довольно успешная работа по расширению спектра для ЖК мониторов и ТВ.

Мировыми лидерами по производству светодиодов являются компании Philips и Osram (подразделение Siemens).

Также, активным изучением и производством светодиодов занимается немало известная TSMC.

Существует разновидность дисплейной технологии под названием OLED, диоды которой, излучают свет благодаря органическим соединениям. Применяются в сверх-контрастных и гибких экранах мобильных устройств, имеют великолепную яркость и контрастность, но имеют один существенный минус – малая долговечность. Каждый суб пиксель в OLED дисплеях это отдельный органический светодиод.

SMD 3528 LED светодиоды — характеристики, разновидности *

SMD 3528 светодиоды своим цифровым обозначением говорят не о характеристиках, а лишь о своем размере. Характеристики светодиодов могут изменятся по разным причинам. Однако чаще всего зависят от цвета излучения светодиода

Размеры светодиодов 3528 в миллиметрах или 1210 в сотых дюйма

Аббревиатура SMD расшифровывается как Surface Mounted Device — устройство поверхностного монтажа. SMD светодиоды не имеют монтажных ножек, как индикаторные светодиоды. Контакты светодиода припаиваются напрямую к контактным площадкам платы. Обычно с помощью паяльного фена. Безусловно, цифры 2835 означают размер светодиодов. То есть ширина – 2,8 мм, длина – 3,5 мм. А также данные светодиоды иногда обозначают как 1210. Данное обозначение говорит о размере светодиодов в сотых дюйма. То есть светодиод имеет размер 0,12×0,10 дюйма.

Размеры светодиода 3528

Светодиоды 3528 обычно имеют в своем устройстве всего один кристалл. То есть данные светодиоды не являются светодиодной сборкой из нескольких светодиодов залитых люминофором. Потому их характеристики чаще всего не имеют сильного разброса значений. Как например, светодиоды 2835. Однако светодиоды 3528 имеющие разный цвет излучения имеют и разные характеристики. К примеру, ниже в таблице представлены характеристики двух разновидностей светодиодов одинакового размера 3528. Более того, имеющих одного и того же производителя. А именно – компанию Everlight Europe. Но они имеют разные цвета излучения, а значит и разные характеристики.

Электрические характеристики светодиодов 3528

Светодиоды smd 3528 – напряжение, ток, мощность

Таблица – параметры светодиода 67-21-UR0200L-AM

Таблица – параметры светодиода 67-11-C70100H-AM

Из таблиц видно, что даже у одного производителя существуют различные виды светодиодов одинакового размера 3528. То есть светодиоды могут иметь разное прямое падение напряжения при разном цвете свечения. Например, осветительные smd светодиоды 3528 обычно выпускаются на прямое напряжение 3 вольта. Однако существуют светодиоды 3528 разных цветов на прямое напряжение от 2 до 3,2 вольт. Номинальный прямой ток светодиодов 3528 обычно 20 миллиампер. Вне зависимости от цвета. Светодиоды типоразмера 3528 являются маломощными светодиодами. Мощность их обычно составляет 0.06 ватта.

Прямое падение напряжения светодиодов 3528 в зависимости от цвета излучения

Стоит отметить что SMD типоразмера 3528 могут также иметь другое устройство и характеристики. К примеру, они могут состоять из нескольких кристаллов. Светодиоды 3528 RGB типа (Red – красный, Green – зеленый, Blue – синий) состоят из трех кристаллов. По отдельности кристаллы дают красный. зеленый и синий цвета. При включении всех трех кристаллов одновременно, они дают смешанный белый свет. Такие светодиоды могут, при управлении через контроллер, светит каждым цветом по отдельности. Или любым другим цветом и оттенком при смешении и питании определенной силой тока. К примеру, вот такой 4-пиновый индикаторный светодиод 3528. У него три минусовых контакта – катода, отдельно для каждого кристалла. А также один общий плюсовой вывод – анод.

SMD Светодиод-3528 RGB обычно имеет характеристики

Общий анод

Цвет: красный/зеленый/синий

Сила света: 120-150/200-300/70-95 мкд

Длина волны: 620-625/520-525/460-470 нм

Прямое падение напряжения: 2,0-2,6/3,0-3,4/3,2-3,4 в

Прямой ток: I (мА): 20 мА

4-контактные светодиоды 3528 с двумя (справа) и тремя (слева) кристаллами

Светодиоды 3528 могут состоять из двух кристаллов и светиться двумя разными цветами поочередно. При этом они имеют четыре контакта. Два катода (-) и два анода (+). Или же три контакта. Два анода и один общий катод.

Как видно из вышерасположенных таблиц, два одинаковых по размеру светодиода Everlight Europe изготовлены на разные ток и напряжение. В результате светодиоды имеют совершенно разные вольт-амперные характеристики. Соотношение прямого тока и прямого напряжения этих двух светодиодов показано в расположенных ниже графиках.

Вольт-амперная характеристика светодиода 67-21-ur0200l-AM

Вольт-амперная характеристика светодиода 67-11-C70100H-AM

Без всякого сомнения, важно подобрать источник питания и светодиоды друг под друга. То есть питающий драйвер должен выдавать ток силой не больше чем номинальный ток светодиодов. В добавок ко всему прочему, драйвер должен иметь запас по мощности. Разумеется, по сравнению к мощности питаемых от него светодиодам. Безусловно, это обеспечит более долгий срок службы светодиода. А также большую сохранность источника питания.

Вне сомнения, стоит обратить тщательное внимание на охлаждение светодиодов. Во всяком случае, при соблюдении номинальной температуры светодиоды гарантировано прослужат более долгий срок. Чем более дешевые светодиоды применяются, тем более бережно с ними стоит обращаться.

Светодиоды smd 3528 – cветовые характеристики

SMD 3528 светодиоды – световая температура, световой поток, энергоэффективность

Естественно, светодиоды smd 3528 могут различаться не только по электрическим, но и по световым характеристикам. Осветительные светодиоды размера 3528 выпускаются с различной цветовой температурой. Несомненно, обычно их диапазон составляет от 2700 K до 6500 Кельвинов. Светодиоды с разной цветовой температурой имеют различный индекс цветопередачи, световой поток и энергоэффективность. То есть SMD 3528 могут быть не только белыми-осветительными, но и самых разных цветов. Как правило, они имеют красный, желтый, синий, зеленый цвета свечения. Угол рассеивания света (угол свечения) у типоразмера 3528 чаще всего 120°. Светдиоды 3528 могут иметь различное покрытие кристаллов. Это может быть прозрачное покрытие, желтый люминофор или линзы различной формы. К примеру, вот такой сферической. От применяемого типа покрытия также происходит изменение световых характеристик светодиода. Например, изменяется угол свечения светодиода.

Таблица – световые характеристики светодиодов SMD 3528 разного цвета

Важно учитывать при покупке светодиодов 3528 их отличие от светодиодов 2835

Не стоит путать светодиоды 3528 со светодиодами 2835. Без сомнения, это два разных вида светодиодов. Применяются в разных световых приборах и не заменяют друг друга.

При покупке стоит учитывать, что светодиоды 3528 могут иметь самые разные характеристики. Как следствие, нужно выбирать ту разновидность светодиода, которая максимально подходит характеристиками под ваши цели.

Подсветка приборной панели Ford Focus переделанная на светодиоды smd 3528

Маломощные светодиоды 3528 обычно не продаются поштучно. По сути, в продаже встречаются партии от 50 штук. Чаще от 100 штук. Крепятся светодиоды на ленту, которая сворачивается в катушку и помещается в упаковочный пакет. Посмотреть актуальную на данный момент цену или приобрести светодиоды 3528 разного цвета, а в том числе и белые осветительные, можно перейдя по ссылке.

Похожие товары в разделе Светодиоды SMD

Светодиоды 3528 видео

Следующие статьи могут быть полезны для Вас

Светодиоды. Что это такое?

Цветовая температура ламп освещения

Светодиодные лампы

Ваш Удобный дом

Светодиоды для фонариков – обзор видов и характеристики

При приобретении либо сборке новых светодиодных фонариков непременно следует обратить внимание на используемый светодиод. Если фонарь вы приобретаете только для подсветки темной улицы, то тут выбор огромный – выбираем любой с ярким светодиодом белого свечения. Но если вы хотите купить портативное осветительное устройство с характеристиками под более сложные задачи, тут важным моментом является выбор соответствующего светового потока, то есть способность прибора освещать большое пространство с помощью мощного луча.

Главные характеристики

Светодиоды отвечают за качество света, которое излучает фонарь. Стабильность освещения зависит от множества характеристик, среди которых – ток потребления, поток света и цветовая температура. Среди законодателей моды стоит отметить фирму Cree, в ее ассортименте можно обнаружить очень яркие светодиоды для фонарей.

Современные карманные модели создаются на единственном светодиоде, мощность которого достигает 1, 2, либо 3 Вт. Указанные электрические характеристики – это свойства различных моделей светодиода от известных марок. Интенсивность световых лучей или световой поток – это показатель, который зависит от типа светодиода и компании-изготовителя. Фирма-производитель также указывает в характеристиках количество люмен.

Мощный ручной фонарик

Этот показатель напрямую соотносится с цветовой температурой света. Светоизлучающие диоды могут излучать световой поток, достигающий 200 люмен на 1 ватт, и производятся сегодня с разной температурой для свечения: тепло-желтоватый или холодно-белый.

В фонарях с теплым белым оттенком излучение является приятным для человеческого глаза, однако они светят менее ярко. Свет с нейтральной температурой цвета эффективным образом дает возможность рассмотреть наиболее маленькие элементы. Холодно-белое освещение обычно свойственно для моделей с огромной дальностью светового луча, однако при длительной работе может раздражать глаза.

Если температура достигает примерно 50 °C, то срок эксплуатации кристалла может быть до 200 000 часов, однако это не оправдывается с экономической точки зрения. По этой причине многие компании выпускают продукцию, которая способна выдержать рабочую температуру до 85 °C, при этом удается сэкономить на охлаждении. Из-за превышения отметки в 150 °C техника может вовсе выйти из строя.

Индекс цветопередачи является качественным показателем, который характеризует свойство светодиода освещать пространство, при этом нет искажения настоящего оттенка. Светодиоды для фонариков с характеристикой источника цветопередачи в 75 CRI и более – это хороший вариант. Важный элемент светодиода – это линза, благодаря которой задается угол рассеивания световых потоков, то есть определяется дальность свечения луча.

В любой технической характеристике светодиода непременно отмечается угол излучения. Для любой из моделей данная характеристика считается индивидуальной и обычно варьируется в диапазоне от 20 до 240 градусов. У мощных светодиодов для фонарей угол достигает примерно 120 °C, и в основном в комплектацию входит отражатель и дополнительная линза.

Типы светодиодных фонарей

Хотя на сегодняшний день можно наблюдать сильный скачок в производстве мощных светодиодов, состоящих из множества кристаллов, мировые марки все еще выпускают светодиоды с меньшей мощностью. Производятся они в небольшом корпусе, который не превышает 10 мм в ширину. При сравнительном анализе можно заметить, что один такой мощный кристалл имеет менее надежную схему и угол рассеивания, чем одновременно пара подобных элементов в единственном корпусе.

Не лишним будет напомнить о четырехвыводных светодиодах «SuperFlux», так называемой «пиранье». У этих светодиодов для фонариков улучшенные технические характеристики. Светодиод «пиранья» обладает следующими основными преимуществами:

равномерным образом распределяется поток света;
не нужно отводить тепло;
более низкая цена.

Типы светодиодов

На сегодняшний день на рынке доступно множество фонарей с улучшенными свойствами. Самыми востребованными считаются светодиоды от фирмы Cree Inc.: XR-E, XP-E, XP-G, XM-L. Сегодня популярны также новейшие XP-E2, XP-G2, XM-L2 — их в основном применяют в некрупных фонарях. А вот, к примеру, светодиоды Cree MT-G2 и MK-R от фирмы Luminus получили широкое применение в огромных моделях поисковых фонарей, которые могут работать одновременно от пары аккумуляторов.

К тому же светодиоды принято различать по яркости — существует специальный код, благодаря которому можно сортировать светодиоды по этому параметру.

Типы светодиодов для фонариков

При сравнении одних диодов с другими стоит обратить внимание на их габариты, а вернее, на участок светоизлучающих кристаллов. Если участок такого кристалла небольшой, значит, легче сосредоточить его свет в узенький луч. Если же хотите от светодиодов XM-L получать неширокий луч, то необходимо будет применять очень большой отражатель, что отрицательно влияет на массу и габариты корпуса. А вот с небольшими отражателями на подобном светодиоде выйдет довольно эффективный карманный фонарик.

Область применения светодиодов

В основном потребители при подборе фонарей выбирают модели с максимальным лучом свечения, но во многих случаях им такой вариант не нужен. Во многих случаях подобный инвентарь применяется для того, чтобы осветить близлежащую местность либо объект, который находится на удалении не больше 10 000 м. Дальнобойный фонарик светит на 100 м, хотя во многих случаях довольно узким лучом, плохо освещающим окружающий участок. В итоге при освещении подобными осветительными приборами удаленного объекта пользователь не заметит те объекты, которые располагаются в непосредственной близости от него.

Рассмотрим сравнение тональности света, который дают светодиоды: теплый, нейтральный и холодный. При подборе соответствующей температуры света фонарика необходимо принимать во внимание следующие важные моменты: светодиоды с теплым свечением могут минимально искажать цвет освещаемых объектов, однако у них меньшая яркость, чем у светодиодов нейтрального спектра.

При выборе мощного поискового либо тактического фонаря, где важным моментом является яркость прибора, рекомендуется подбирать светодиод с холодным спектром света. Если же фонарик необходим для быта, туристических целей или для применения в налобной модели, то тут важное значение имеет грамотная цветопередача, а значит, светодиоды с теплым светом окажутся более выигрышными. Нейтральный же светодиод является золотой серединой по всем характеристикам.

Фонарик с ярким свечением

Не принимая во внимание самые дешевые фонари, у которых есть лишь одна-единственная кнопка, у многих фонарей имеется пара режимов работы, среди которых режимы «стробоскоп» и «SOS». У небрендовой модели есть следующие варианты работы: самый высокий показатель мощности, средняя мощность и «стробоскоп». К тому же средняя мощность в основном равняется 50% самой высокой яркости света, а самая низкая – 10%.

Брендовые модели имеют более сложное строение. Тут управлять режимом работы вы можете с помощью кнопки, вращения «головки», поворотами магнитных колец и сочетанием всего перечисленного выше.

[ads-pc-2]

Какие светодиоды в телевизоре. Определим неисправность.

После вскрытия панели жидкокристаллического телевизора выясняется, что неисправен один или два светодиода на подсветке. Когда становится понятно, что причиной неисправности являются светодиоды, тогда появляется вопрос: Какие светодиоды стоят в подсветке телевизора или просто какие светодиоды в телевизоре ?

Последние модели телевизоров на жидких кристаллах имеют тип подсветки на LED, что подсветка выполнена на светодиодах LED для поверхностного типа монтажа. Эти светодиоды очень часто выходят из строя по причине перегрева. В случаях, когда пропало изображение в телевизоре, высока вероятность того, что причиной неисправности являются сгоревшие светодиоды. В зависимости от типа телевизора светодиоды перегорают так быстро, что не проходит даже гарантийный срок использования телевизора.

В этой статье мы рассмотрим два варианта светодиодной подсветки в телевизоре. Светодиодные LED модули подсвечивающие ячейки LCD матрицы светодиодный «full array» и второй вариант подсветки, когда светодиоды установлены по периметру LCD панели.

Определим неисправность в ультратонком телевизоре.

Не всегда именно перегорание светодиодов приводит к выходу из строя телевизора. Часто случается, что из строя выходит блок питания или другие модули телевизора. Поэтому первым шагом должна стать общая диагностика телевизора.

Нашим первым примером станет ультратонкий телевизор LG. Определим какие светодиоды в подсветке телевизора.

Это модель LG. Очень сложно и слишком дорого. Я включил телевизор и включил светодиоды, но дисплей был темным. Как всегда, некоторые винты сзади и внутри телевизора были обнажены. Как видите, плата питания, плата логики, плата T-con и, наконец, плата драйверов светодиодов. Мое внимание было сосредоточено на светодиодной плате драйвера и светодиодной подсветке. Это тот, с металлическим щитом на нем.

Первое, что нужно сделать, это убедиться, что напряжение попадает на все светодиодные модули. Поскольку индикатор режима ожидания включен, логическая плата на данный момент находится исправной. Проверил напряжение на плате питания и похоже все в порядке.

Если вы посмотрите на две стрелки сверху, вы увидите черный и красный провода. Это две основные линии электропередач на светодиоды. Там они получали напряжение, которое должно быть 12 DC на каждой стороне. Если плата получает правильное напряжение, а светодиодная подсветка не горит это означает две вещи. Либо один из светодиодов сгорел, либо плата получает напряжение, но не справляется с нагрузкой напряжения, вызванной опять же неисправностью светодиодов. Единственный способ выяснить это – вынуть светодиодные полосы проверить их и определить какие светодиоды стоят в подсветке телевизора.

Определим какие светодиоды в подсветке телевизора.

Вся светодиодная подсветка расположена по периметру телевизора в его торце, по 50 светодиодов с каждой стороны. Проверка тестером выявила неисправность одного из светодиодов. Теперь нам нужно определить Какие светодиоды в телевизоре, чтобы купить либо весь светодиодный модуль полностью или выявить сгоревшие диоды и впаять их самостоятельно.

Давайте определим какие светодиоды в подсветке телевизора.

Итак чтобы определить Какие светодиоды в телевизоре, вам необходимо воспользоватся вольтметром и определить напряжение светодиода. Вам может помочь в этом наша статья Как проверить светодиод?

Как проверить светодиод?

Самое главное в процессе определения светодиода мы должны выяснить рабочее напряжение и ток на светодиоде.

После того как мы определим какие светодиоды в телевизоре. Далее мы должны определить весь светодиодный модуль вышел из строя или одиночный светодиод. Вам нужно определить тип светодиода, а именно его габариты корпуса. Измеряются они в миллиметрах. Вам может помочь в этом наша статья Размеры светодиодов. Но статья может и не пригодится так как, зачастую производители пишут тип светодиода на самой плате. Смотрите фото. Там будет указано 2835, 5050 или 5630 это и есть тип светодиода.

Размеры светодиодов

Далее зная корпус диода и его напряжение вам не составит ни какого труда приобрести нужные вам светодиоды или светодиодные модули на Aliexpress.

ВНИМАНИЕ!

Если перед вами светодиодный модуль с вышедшими из строя светодиодами и перед вами стабилизированный по напряжению модуль (т.е на напряжение 12/24 В). Проверьте тестером элементы сопротивления, так как зачастую светодиоды выходят из строя благодаря сгоревшему сопротивлению в цепи.

Какие светодиоды в телевизоре и как их заменить?

Подведем итоги. Мы выявили неисправность светодиодной подсветки и определили Какие светодиоды в телевизоре их тип характеристики. Теперь у нас два пути покупаем светодиоды и впаиваем их самостоятельно или приобретем новый светодиодный модуль полностью.

Определим неисправность в телевизоре с фронтальной подсветкой.

Таблица технических характеристик светодиодов и их описание

	XHP-70 7 x 7 mm угол засветки: 120° Максимальная яркость: 4022lm Максимальный ток: 4.8 A(6V)-2.4 A(12V) Номинальная яркость: 1005-2011lm Номинальный ток: 2.1A(6V)-1.05A(12V) Напряжение: 6-12v	XHP-70.2 7 x 7 mm угол засветки: 125° Максимальная яркость: 4292lm Максимальный ток: 4.8 A(6V)-2.4 A(12V) Номинальная яркость: 1073-2146lm Номинальный ток: 2.1A(6V)-1.05A(12V) Напряжение: 6-12v
	XHP-50 5 x 5 mm угол засветки: 120° Максимальная яркость: 2546lm Максимальный ток: 3A(6V)-1.5 A(12V) Номинальная яркость 636-1273lm Номинальный ток: 1400mA(6V)-700mA(12 V) Напряжение: 6-12v	XHP-50.2 5 x 5 mm угол засветки: 125° Максимальная яркость: 2654lm Максимальный ток: 3A(6V)-1.5 A(12V) Номинальная яркость 663-1327lm Номинальный ток: 1400mA(6V)-700mA(12 V) Напряжение: 6-12v
	XHP-35 3.45 x 3.45 mm угол засветки: 125° Максимальная яркость: 1712lm Максимальный ток: 1.05A Номинальная яркость: 428-856lm Номинальный ток: 350mA(12 V) Напряжение: 12v	XHP-35.2 3.45 x 3.45 mm угол засветки: 135° Максимальная яркость: 1718lm Максимальный ток: 1.05A Номинальная яркость: 430-859lm Номинальный ток: 350mA(12 V) Напряжение: 12v
	XHP-35 HI 3.45 x 3.45 mm угол засветки: 115° Максимальная яркость: 1483lm Максимальный ток: 1.05A Номинальная яркость: 371-742lm Номинальный ток: 350mA(12 V) Напряжение: 12v
	XPL 3.45 x 3.45 mm угол засветки: 125° HD — High Density (класс – сверхплотные) Максимальная яркость: 1150lm Максимальный ток: 3000mAh Номинальная яркость: 288-575lm номинальный ток: 1050mAh Напряжение: 2.95-3.25v	XPL-2 3.45 x 3.45 mm угол засветки: 125° HD — High Density (класс – сверхплотные) Максимальная яркость: 1175lm Максимальный ток: 3000mAh Номинальная яркость: 294-588lm номинальный ток: 1400mAh Напряжение: 2.95-3.25v
	XPL-HI 3.45 x 3.45 mm угол засветки: 115° HI – High Intensity (класс — сверхяркие) Максимальная яркость 1095lm Максимальный ток 3000mAh Номинальная яркость 240-453lm номинальный ток 700mAh Напряжение 2.95-3.25v
	XML 5 x 5 mm угол засветки: 125° Максимальная яркость 1040lm Максимальный ток 3000mAh Номинальная яркость 260-520lm номинальный ток 700mAh Напряжение 2.95-3.25v	XML-2 5 x 5 mm угол засветки: 125° Максимальная яркость 1052lm Максимальный ток 3000mAh Номинальная яркость 263-526lm номинальный ток 700mAh Напряжение 2.95-3.25v

	XPG-2 3.45 x 3.45 mm угол засветки: 125° Максимальная яркость 735lm Максимальный ток 2000mAh Номинальная яркость 184-367lm номинальный ток 350mAh Напряжение 2.95-3.25v	XPG-3 3.45 x 3.45 mm угол засветки: 125° Максимальная яркость: 777lm Максимальный ток: 2000mAh Номинальная яркость: 194-388lm номинальный ток: 350mAh Напряжение 2.95-3.25v
	XPG 3.45 x 3.45 mm угол засветки: 125° Максимальная яркость 493lm Максимальный ток 1500mAh Номинальная яркость 123-247lm номинальный ток 350mAh Напряжение 2.95-3.25v	XTE 3.45 x 3.45 mm угол засветки: 115° Максимальная яркость 629lm Максимальный ток 1500mAh Номинальная яркость 157-315lm номинальный ток 350mAh Напряжение 2.95-3.25v
	XPE 3.45 x 3.45 mm угол засветки: 115° Максимальная яркость 307lm Максимальный ток 1000mAh Номинальная яркость 77-154lm номинальный ток 350mAh Напряжение 2.95-3.25v	XPE-2 3.45 x 3.45 mm угол засветки: 110° Максимальная яркость 360-456lm Максимальный ток 1500mAh Номинальная яркость 114-228lm номинальный ток 350mAh Напряжение 2.95-3.25v

Купить светодиодный диод — суперскидки на светодиодный диод в приложении AliExpress на

Отличные новости !!! Вы находитесь в нужном месте для светодиодного диода. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний светодиодный диод в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили светодиодный диод на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в светодиодных диодах и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести led diode по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший источник светодиодных диодов — Выгодные предложения на источник светодиодных диодов от глобальных продавцов светодиодных источников

Отличные новости !!! Вы попали в нужное место для светодиодного источника.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний светодиодный источник в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели светодиодный источник на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в источнике светодиодов и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести led diode source по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена светодиодный диодный диод — Выгодные предложения на светодиодный диодный диод от мировых продавцов светодиодных диодов

Отличные новости !!! Вы обратились по адресу: led diode diodo.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот диодный диод с верхним светодиодом в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели диодный диод на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в светодиодных диодах и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести led diode diodo по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как работает диод и светодиод? | EAGLE

С возвращением, капитаны компонентов! Сегодня пришло время повысить уровень своих знаний и перейти от простых пассивных компонентов к области полупроводниковых компонентов. Эти детали оживают, когда соединяются в цепь, и могут управлять электричеством разными способами! Вы будете работать с двумя полупроводниковыми компонентами: диодом и транзистором.Сегодня мы поговорим о диоде, печально известном способе управления, который позволяет электричеству течь только в одном направлении! Если вы видели светодиод в действии, значит, вы уже далеко впереди, давайте приступим.

Управляйте потоком

Диод хорошо известен своей способностью контролировать прохождение электрического тока в цепи. В отличие от пассивных компонентов, которые бездействуют, сопротивляясь или накапливая, диоды активно погружают руки в приливы и отливы тока, протекающего по нашим устройствам.Есть два способа описать, как ток будет или не течет через диод, и они включают:

С опережением. Если вы правильно вставите батарею в цепь, тогда ток будет проходить через диод; это называется состоянием с прямым смещением.
с обратным смещением. Когда вам удается вставить батарею в цепь в обратном направлении, ваш диод блокирует прохождение любого тока, и это называется состоянием с обратным смещением.

Простой способ визуализировать разницу между состояниями прямого и обратного смещения диода в простой схеме

Хотя эти два термина могут показаться слишком сложными, представьте диод как переключатель.Он либо закрыт (включен) и пропускает ток, либо открыт (выключен), и ток не может течь через него.

Полярность диодов и символы

Диоды — это поляризованные компоненты, что означает, что они имеют очень специфическую ориентацию, поэтому для правильной работы их необходимо подключить в цепь. На физическом диоде вы заметите две клеммы, выходящие из формы жестяной банки посередине. Одна сторона — это положительный вывод, называемый анодом . Другой вывод — это отрицательный конец, называемый катодом . Возвращаясь к нашему потоку электричества, ток может течь только в диоде от анода к катоду, а не наоборот.

Вы можете определить катодную сторону физического диода, посмотрев на серебряную полоску рядом с одним из выводов. (Источник изображения)

Вы можете легко обнаружить диод на схеме, просто найдите большую стрелку с линией, проходящей через нее, как показано ниже. У некоторых диодов и анод, и катод помечены как положительный и отрицательный, но простой способ запомнить, в каком направлении течет ток в диоде, — это следовать направлению стрелки.

Стрелка на символе диода указывает направление протекания тока.

В наши дни большинство диодов изготовлено из двух самых популярных полупроводниковых материалов в электронике — кремния или германия. Но если вы знаете что-нибудь о полупроводниках, то знаете, что в своем естественном состоянии ни один из этих элементов не проводит электричество. Так как же заставить электричество проходить через кремний или германий? С помощью небольшого волшебного трюка под названием допинг.

Легирование полупроводников

Странные полупроводниковые элементы.Возьмем, к примеру, кремний. Днем это изолятор, но если вы добавите в него примеси с помощью процесса, называемого допингом, вы придадите ему магическую силу проводить электричество ночью.

Благодаря своим двойным свойствам как изолятор, так и проводник, полупроводники нашли свою идеальную нишу в компонентах, которые должны контролировать прохождение электрического тока в виде диодов и транзисторов. Вот как работает процесс легирования в типичном куске кремния.

Вырасти.Во-первых, кремний выращивают в строго контролируемой лабораторной среде. Это называется чистой комнатой, то есть в ней нет пыли и других загрязнений.
Допинг это отрицательно. Когда кремний вырос, пришло время его легировать. Этот процесс может происходить одним из двух способов. Первый — это легирование кремния сурьмой, которая дает ему несколько дополнительных электронов и позволяет кремнию проводить электричество. Этот кремний называется кремнием n-типа или отрицательного типа, потому что в нем больше отрицательных электронов, чем обычно.
Допинг положительно. Силикон можно легировать и наоборот. Добавляя бор к кремнию, он удаляет электроны из атома кремния, оставляя группу пустых дырок там, где должны быть электроны. Это кремний p-типа или положительного типа.
Объедините . Теперь, когда ваши кусочки кремния легированы как положительно, так и отрицательно, вы можете соединить их вместе. Соединяя кремний n-типа и p-типа вместе, вы создаете так называемое соединение.

Именно на этом перекрестке, который можно представить себе как некую нейтральную зону, происходит вся магия диода.Допустим, вы соединяете кремний n-типа и p-типа, а затем подключаете батарею, создавая цепь. Что случится?

В этом случае отрицательная клемма подключена к кремнию n-типа, а положительная клемма подключена к кремнию p-типа. А между двумя кусками кремния — нейтральная зона? Что ж, он начинает сжиматься, и начинает течь электрический ток! Это прямое смещение диода, о котором мы говорили в начале.

Правильное подключение батареи к кремнию n-типа и p-типа позволяет току течь через переход.(Источник изображения)

Теперь предположим, что вы подключаете батарею наоборот: отрицательная клемма подключена к кремнию p-типа, а положительная клемма — к кремнию n-типа. Здесь происходит то, что нейтральная зона между двумя кусками кремния становится шире, и ток вообще не течет. Это состояние с обратным смещением, которое может принять диод.

Подсоедините батарею в непреднамеренном направлении, и ваш диод остановит протекание тока между n-типом и p-типом.(Источник изображения)

Прямое напряжение и пробои

Когда вы работаете с диодами, вы поймете, что для того, чтобы один пропускал ток, требуется очень определенное количество положительного напряжения. Напряжение, необходимое для включения диода, называется прямым напряжением (VF). Вы также можете увидеть это как напряжение включения или напряжение включения.

Что определяет это прямое напряжение? Полупроводник , материал и типа . Вот как он распадается:

Кремниевые диоды.Для использования кремниевого диода потребуется прямое напряжение от 0,6 до 1 В.
Германиевые диоды. Для использования диода на основе германия потребуется более низкое прямое напряжение около 0,3 В.
Другие диоды. Специализированные диоды, такие как светодиоды, потребуют более высокого прямого напряжения, тогда как диоды Шоттки (см. Ниже) потребуют более низкого прямого напряжения. Лучше всего свериться с таблицей данных для вашего конкретного диода, чтобы определить его номинальное прямое напряжение.

Я знаю, что все это время мы говорили о диодах, позволяющих току течь только в одном направлении, но это правило можно нарушить.Если вы приложите огромное отрицательное напряжение к диоду, вы действительно сможете изменить направление его тока! Определенная величина напряжения, которая вызывает возникновение этого обратного потока, называется напряжением пробоя . Для нормальных диодов напряжение пробоя находится в диапазоне от -50 до -100 В. Некоторые специализированные диоды даже предназначены для работы при этом отрицательном напряжении пробоя, о котором мы поговорим позже.

Семейство диодов — наконец вместе

Существует множество диодов, каждый из которых имеет свои собственные особенности.И хотя у каждого из них есть общая основа ограничения потока тока, вы можете использовать эту общую основу для создания множества различных применений. Давайте посмотрим на каждого члена семейства диодов!

Стандартные диоды

Ваш средний диод. Стандартные диоды имеют умеренные требования к напряжению и низкий максимальный ток.

Стандартный диод для повседневного использования, доступный в компании Digi-Key, обратите внимание на серебряную полоску, которая отмечает катодный конец. (Источник изображения)

Выпрямительные диоды

Это более мощные родственники стандартных диодов, они имеют более высокий максимальный ток и прямое напряжение.В основном они используются в источниках питания.

Более мощные родственники стандартного диода, разница состоит в большем номинальном токе и прямом напряжении.

Диоды Шоттки

Это необычный родственник семейства диодов. Диод Шоттки пригодится, когда вам нужно ограничить величину потери напряжения в вашей цепи. Вы можете идентифицировать диод Шоттки на схеме, ища типичный символ диода с добавлением двух новых изгибов (S-образной формы) на катодном выводе.

Найдите изгибы на катодном конце диода, чтобы быстро определить, что это изгибы Шоттки.

Стабилитроны

Стабилитроны — это черная овца в семействе диодов. Эти парни используются для того, чтобы посылать электрический ток в обратном направлении! Они делают это, используя напряжение пробоя, которое мы обсуждали выше, также называемое пробоем Зенера. Воспользовавшись этой возможностью пробоя, диоды Зенера велики на создание стабильного опорного напряжения в определенном месте в цепи.

Стабилитрон разительно отличается от остальных диодов семейства и может передавать ток от катода к аноду. (Источник изображения)

Фотодиоды

Фотодиоды — это непокорные подростки из семейства диодных. Вместо того, чтобы просто пропускать ток через цепь, фотодиоды улавливают энергию источника света и превращают ее в электрический ток. Вы найдете их для использования в солнечных панелях, а также в оптических коммуникациях.

Фотодиоды поглощают все это, улавливая энергию света и превращая ее в электрический ток.(Источник изображения)

Светодиоды (LED)

Яркие звезды семейства диодов. Как и стандартные диоды, светодиоды позволяют току течь только в одном направлении, но с изгибом! При подаче правильного прямого напряжения эти светодиоды загораются яркими цветами. Но вот загвоздка: светодиоды определенного цвета требуют разного прямого напряжения. Например, для синего светодиода требуется прямое напряжение 3,3 В, а для красного светодиода требуется только 2,2 В.

Что делает эти светодиоды настолько популярными?

КПД .Светодиоды излучают свет с помощью электроники, не выделяя тонны тепла, как традиционные лампы накаливания. Это позволяет им экономить тонну энергии.
Контроль. Светодиодами также очень легко управлять в электронной схеме. Если перед ними установлен резистор, они обязательно будут работать!
Недорого. Светодиоды также очень недорогие и долговечные. Вот почему вы найдете их так часто используемыми в светофорах, дисплеях и инфракрасных сигналах.

Светодиоды бывают разных форм и цветов, каждый из которых требует разного прямого напряжения для включения! (Источник изображения)

Наиболее распространенное применение диодов

Поскольку диоды бывают самых разных форм, размеров и конфигураций, их использование в наших электронных схемах столь же богато! Вот лишь несколько примеров использования диодов:

Преобразование переменного тока в постоянный

Процесс преобразования переменного тока (AC) в постоянный ток (DC) может выполняться только диодами! Этот процесс выпрямления (преобразования) тока — это то, что позволяет вам подключить всю вашу повседневную электронику постоянного тока к розетке переменного тока в вашем доме.Есть два типа приложений преобразования, в которых играет свою роль диод:

Полуволновое выпрямление. Для этого преобразования требуется только один диод. Если вы отправляете сигнал переменного тока в цепь, то ваш единственный диод отсекает отрицательную часть сигнала, оставляя только положительный вход в виде волны постоянного тока.
Одиночный диод в цепи однополупериодного выпрямителя, отсекающий отрицательный конец сигнала переменного тока. (Источник изображения)
Полноволновое мостовое выпрямление .В этом процессе преобразования используются четыре диода. И вместо того, чтобы просто отсекать отрицательную часть сигнала переменного тока, такую как полуволновой выпрямитель, этот процесс фактически преобразует все отрицательные волны в сигнале переменного тока в положительные волны для сигнала готовности постоянного тока.
Двухполупериодный мостовой выпрямитель делает шаг вперед, преобразуя весь положительный и отрицательный сигнал переменного тока в постоянный. (Источник изображения)

Управление скачками напряжения

Вы также найдете диоды, которые используются в приложениях, где могут произойти неожиданные скачки напряжения.Диоды в этих приложениях могут ограничить любое повреждение, которое может произойти с устройством, поглощая любое избыточное напряжение, которое попадает в диапазон напряжения пробоя диода.

Защита вашего тока

Наконец, вы также найдете диоды, которые используются для защиты чувствительных цепей. Если вы хоть раз разбили аккумулятор неправильно и ничего не взорвалось, то можете поблагодарить за это свой дружелюбный диод. Размещение диода последовательно с положительной стороной источника питания гарантирует, что ток течет только в правильном направлении.

Пора освободиться

Вот и все, контрольный диод и все его сумасшедшие члены семьи! У диодов есть масса применений: от питания этих ярких светодиодных ламп до преобразования переменного тока в постоянный. Но почему, несмотря на все эти удивительные применения, диод не получил такой же популярности, как транзистор или интегральная схема? Мы думаем, что дело в том, что на кухне слишком много поваров. Первый диод был обнаружен почти 150 лет назад, и с тех пор сотни инженеров и ученых приложили свои усилия, чтобы улучшить это открытие.Несмотря на долгую историю существования многих людей, диод до сих пор считается четвертым по значимости изобретением после колеса.

Знаете ли вы, что Autodesk EAGLE включает массу бесплатных библиотек диодов, которые вы можете начать использовать уже сегодня? Пропустите хлопотливую работу по созданию деталей, попробуйте Autodesk EAGLE бесплатно сегодня!

Светоизлучающий диод (LED) — Работа, конструкция и символ

Что такое свет?

Перед тем, как войти как работает светодиод, давайте сначала кратко рассмотрим сам свет.С древних времен человек получал свет от различных такие источники, как солнечные лучи, свечи и лампы.

В 1879 г., Томас Эдисон изобрел лампочку накаливания. В свете лампа, через нить накала внутри лампочка.

Когда достаточно ток проходит через нить накала, она нагревается и излучает свет.Свет, излучаемый нитью, является результатом электрической энергии превращается в тепловую, которая, в свою очередь, превращается в световую энергию.

В отличие от света лампочка, в которой электрическая энергия сначала преобразуется в тепло энергия, электрическая энергия также может быть напрямую преобразована в световую энергию.

в светоизлучающем Диоды (светодиоды), через которые протекает электрическая энергия. непосредственно преобразуется в световую энергию.

Light — это разновидность энергия, которую может высвободить атом. Свет состоит из множества мелких частиц, называемых фотонами. Фотоны обладают энергией и импульс, но не масса.

Атомы являются основными строительные блоки материи. Каждый объект во вселенной состоит из атомов. Атомы состоят из мелких частиц, таких как электроны, протоны и нейтроны.

электронов отрицательно заряжены, протоны заряжены положительно, и нейтроны не имеют заряда.

Привлекательный сила между протонами и нейтронами заставляет их слипаться вместе, чтобы сформировать ядро. У нейтронов нет заряда. Следовательно общий заряд ядра положительный.

Отрицательно заряженные электроны всегда вращаются вокруг положительно заряженных ядро из-за электростатической силы притяжения между ними.Электроны вращаются вокруг ядра в разные орбиты или оболочки. Каждая орбита имеет разную энергию уровень.

Например, электроны, вращающиеся очень близко к ядру, имеют низкую энергию в то время как электроны, двигающиеся дальше от ядра, обладают высокой энергией.

Электроны в нижнему уровню энергии требуется дополнительная энергия для прыжка на более высокий энергетический уровень.Эта дополнительная энергия может быть поставляется внешним источником. Когда электроны вращаются вокруг ядро получает энергию из внешнего источника, в которое они прыгают выше орбита или более высокий уровень энергии.

Электроны в более высокий уровень энергии не сохраняется надолго. После В течение короткого периода электроны возвращаются на более низкий энергетический уровень. Электроны, которые прыгают с более высокого уровня энергии на более низкий уровень энергии высвобождает энергию в виде фотона или свет.В некоторых материалах эта потеря энергии высвобождается в основном в виде тепла. Электрон, теряющий большую энергию выпустит фотон с большей энергией.

Что такое свет Излучающий диод (светодиод)?

Светоизлучающий Диоды (светодиоды) — наиболее широко используемые полупроводники. диоды среди всех различных типов полупроводников диоды в наличии уже сегодня.Светодиоды излучают видимые световой или невидимый инфракрасный светится при смещении вперед. Светодиоды, излучающие невидимые инфракрасный свет используется для дистанционного управления.

А светоизлучающий Диод (LED) — это оптическое полупроводниковое устройство, излучающее свет при напряжении применяется. Другими словами, светодиод — это оптический полупроводниковое устройство, преобразующее электрическую энергию в Световая энергия.

Когда светится Диод (LED) с прямым смещением, свободный электроны в зоне проводимости рекомбинируют с дырками в валентная зона и высвобождает энергию в виде света.

Процесс излучающий свет в ответ на сильный электрический поле или поток электрического ток называется электролюминесценцией.

Нормальный диод p-n перехода пропускает электрический ток только в одном направлении.Это позволяет электрический ток при прямом смещении и не позволяет электрический ток при обратном смещении. Таким образом, нормальный p-n переходной диод работает только в режиме прямого смещения.

вроде нормальный п-н переходные диоды, светодиоды тоже работают только в прямом смещении состояние. Для создания светодиода материал n-типа должен быть подключен к минусовой клемме аккумулятора и р-типа материал должен быть подключен к положительной клемме аккумулятор.Другими словами, материал n-типа должен быть отрицательно заряжен, и материал p-типа должен быть положительно заряженный.

Строительство Светодиод похож на обычный диод с p-n переходом, за исключением того, что галлий, фосфор и мышьяк используются для конструкция вместо кремниевых или германиевых материалов.

В нормальном п-п переходные диоды, кремний наиболее широко используется, потому что он менее чувствителен к температуре.Также он позволяет электрическому ток эффективно без каких-либо повреждений. В некоторых случаях, германий используется для создания диодов.

Однако кремний или германиевые диоды не излучают энергию в виде света. Вместо этого они излучают энергию в виде тепла. Таким образом, кремний или германий не используется для изготовления светодиодов.

Слои светодиода

Светоизлучающий Диод (LED) состоит из трех слоев: p-типа полупроводник Полупроводник n-типа и обедненный слой.Р-тип полупроводник и полупроводник n-типа разделены область истощения или истощающий слой.

Полупроводник P-типа

Когда трехвалентный примеси добавляются к собственному или чистому полупроводнику, Формируется полупроводник p-типа.

в р-типе полупроводник, дырки являются основными носителями заряда и свободными электроны являются неосновными носителями заряда.Таким образом, дыры несут большая часть электрического тока в полупроводнике p-типа.

Полупроводник N-типа

Когда пятивалентный примеси добавляются к собственному полупроводнику, n-тип полупроводник.

In n-типа полупроводник, свободные электроны являются основными носителями заряда а дырки — неосновные носители заряда.Таким образом, бесплатно электроны переносят большую часть электрического тока в n-типе полупроводник.

Слой или область истощения

Область истощения область между полупроводниками p-типа и n-типа где отсутствуют подвижные носители заряда (свободные электроны и дырки). подарок. Эта область действует как барьер для электрического тока. Он препятствует потоку электронов из полупроводника n-типа и истечение дырок из полупроводника p-типа.

Для преодоления барьер обедненного слоя, нам нужно приложить напряжение, которое больше, чем барьерный потенциал обедненного слоя.

Если применяется напряжение больше, чем барьерный потенциал обеднения слой, электрический ток начинает течь.

Как свет Излучающий диод (светодиод) работает?

Светоизлучающий Диод (LED) работает только в режиме прямого смещения.Когда свет Излучающий диод (LED) смещен в прямом направлении, свободные электроны с n-стороны, а отверстия со стороны p сдвинуты к соединение.

Когда свободные электроны достичь стыка или области истощения, некоторые из свободных электроны рекомбинируют с дырками в положительных ионах. Мы знать, что положительные ионы имеют меньше электронов, чем протоны.Следовательно, они готовы принимать электроны. Таким образом, свободные электроны рекомбинируют с дырками в обедненной области. Аналогичным образом дырки с p-стороны рекомбинируют с электронами. в области истощения.

Из-за рекомбинация свободных электронов и дырок в обеднении регион, ширина области истощения уменьшается. В результате больше заряда перевозчики пересекут р-н соединение.

Часть заряда носители со стороны p и n будут пересекать p-n переход прежде, чем они рекомбинируют в области истощения. Например, некоторые свободные электроны полупроводника n-типа пересекают p-n переход и рекомбинирует с дырками в полупроводнике p-типа. В аналогичным образом дырки из полупроводника p-типа пересекают p-n переход и рекомбинирует со свободными электронами в n-типе полупроводник.

Таким образом, рекомбинация имеет место как в области истощения, так и в p-типе и Полупроводник n-типа.

Свободные электроны в зоне проводимости выделяет энергию в виде света прежде, чем они рекомбинируют с дырками в валентной зоне.

В кремнии и германиевые диоды, большая часть энергии выделяется в виде тепла и излучаемого света слишком мало.

Однако в такие материалы, как арсенид галлия и фосфид галлия, испускаемые фотоны обладают достаточной энергией, чтобы производить интенсивные видимый свет.

Как светодиод излучает свет?

При внешнем напряжение приложено к валентности электронов, они получают достаточно энергии и нарушают связь с родительским атомом.Валентные электроны, которые разрывы связи с родительским атомом называются свободными электронами.

Когда валентность электрон покинул родительский атом, они оставляют пустое место в валентная оболочка, на которой ушел валентный электрон. Этот пустой пространство в валентной оболочке называется дырой.

Уровень энергии все валентные электроны почти одинаковы.Группировка ассортимента уровней энергии всех валентных электронов называется валентная полоса.

Аналогичным образом Уровень энергии всех свободных электронов практически одинаков. Группировка диапазона уровней энергии всех свободных электронов называется зоной проводимости.

Уровень энергии свободных электронов в зоне проводимости высока по сравнению с уровень энергии валентных электронов или дырок в валентных группа.Следовательно, свободные электроны в зоне проводимости должны теряют энергию, чтобы рекомбинировать с дырками в валентная полоса.

Свободные электроны в зоне проводимости не задерживаются надолго. После короткий период свободные электроны теряют энергию в виде свет и рекомбинировать с дырками в валентной зоне. Каждый рекомбинация носителей заряда будет излучать некоторую световую энергию.

Потеря энергии свободные электроны или интенсивность излучаемого света зависит от запрещенная зона или энергетическая щель между зоной проводимости и валентная полоса.

Полупроводник устройство с большим запрещенным зазором излучает свет высокой интенсивности тогда как полупроводниковый прибор с малой запрещенной зоной излучает свет низкой интенсивности.

Другими словами, яркость излучаемого света зависит от материала используется для построения светодиода и прямого тока через СВЕТОДИОД.

В нормальном кремнии диоды, запрещенная зона между зоной проводимости и валентной полоса меньше. Следовательно, электроны падают только на короткое расстояние. В результате высвобождаются фотоны с низкой энергией.Эта низкая энергия фотоны имеют низкую частоту, невидимую для человеческого глаза.

В светодиодах энергия зазор между зоной проводимости и валентной зоной очень велик, поэтому свободные электроны в светодиодах обладают большей энергией, чем свободные электроны в кремниевых диодах. Следовательно, свободные электроны попадают в большое расстояние. В результате фотоны высокой энергии выпущенный.Эти фотоны высокой энергии имеют высокую частоту, которая виден человеческим глазом.

Эффективность генерация света в светодиодах увеличивается с увеличением инжектируемого ток и при понижении температуры.

В светоизлучающем диоды, свет возникает за счет процесса рекомбинации. Рекомбинация носителей заряда происходит только при условие прямого смещения.Следовательно, светодиоды работают только в прямом направлении. условие смещения.

Когда светится диод обратносмещен, свободные электроны (большинство носители) с n-стороны и дырки (мажоритарные носители) с p-сторона удаляется от стыка. В результате ширина область истощения увеличивается и нет рекомбинации заряда носители бывают. Таким образом, свет не производится.

Если обратное смещение напряжение, подаваемое на светодиод, сильно увеличено, устройство может также быть поврежденным.

Все диоды излучают фотоны или свет, но не все диоды излучают видимый свет. В материал светодиода подбирается таким образом, чтобы длина волны выпущенных фотонов попадает в видимый часть светового спектра.

Светоизлучающий диоды могут включаться и выключаться с очень быстрой скоростью 1 нс

Светоизлучающий диод (LED) символ

Символ светодиода похож на обычный диод с p-n переходом, за исключением того, что он содержит стрелки, указывающие от диода, указывающие, что свет излучается диодом.

Доступно

светодиода в разных цветах. Наиболее распространенные цвета светодиодов: оранжевый, желтый, зеленый и красный.

Схема символ светодиода не отображает цвет света. В схематический символ одинаков для всех цветов светодиодов. Следовательно, это невозможно определить цвет светодиода по его условное обозначение.

светодиод строительство

Один из способов Используется для создания светодиода для нанесения трех полупроводниковых слоев. на подложке.Три полупроводниковых слоя, нанесенные на Подложка — полупроводник n-типа, полупроводник p-типа и активная область. Активная область находится между Полупроводниковые слои n-типа и p-типа.

Когда светодиод горит вперед смещенные, свободные электроны из полупроводников и дырок n-типа из полупроводника p-типа подталкиваются к активному область.

Когда свободные электроны с n-стороны и дырки с p-стороны рекомбинируют с противоположным носители заряда (свободные электроны с дырками или дырки со свободными электронов) в активной области невидимый или видимый свет испускается.

В светодиодах большая часть носители заряда рекомбинируют в активной области. Таким образом, большинство свет излучается активной областью.Активная область также называется областью истощения.

Смещение светодиода

Безопасный форвард номинальное напряжение большинства светодиодов от 1 В до 3 В и вперед номинальный ток от 200 мА до 100 мА.

Если напряжение применяется к светодиоду от 1 В до 3 В, светодиод работает отлично потому что ток для приложенного напряжения находится в рабочий диапазон.Однако, если напряжение, подаваемое на светодиод, увеличился до значения более 3 вольт. Истощение область в светодиоде выходит из строя и электрический ток внезапно встает. Это внезапное повышение тока может разрушить устройство.

Чтобы избежать этого, мы нужно поставить резистор (R _s) последовательно со светодиодом. Резистор (R _s ) должен быть помещен между источником напряжения (Vs) и светодиодом.

Резистор установлен между светодиодом и источником напряжения называется ограничением тока резистор. Этот резистор ограничивает дополнительный ток, который может разрушить светодиод. Таким образом, токоограничивающий резистор защищает светодиод. от повреждений.

Текущий текущий через светодиод математически записывается как

Где,

I _F = Прямой ток

В _S = Напряжение источника или напряжение питания

В _D = Падение напряжения на светодиоде

R _S = резистор или токоограничивающий резистор

Падение напряжения — это количество напряжения, потраченного впустую, чтобы преодолеть область истощения барьер (который приводит к протеканию электрического тока).

Падение напряжения Светодиод составляет от 2 до 3 В, тогда как кремниевый или германиевый диод составляет 0,3 или 0,7 В.

Следовательно, чтобы Для работы светодиода нам нужно подать большее напряжение, чем кремний или германиевые диоды.

Светоизлучающий диоды потребляют больше энергии, чем кремниевые или германиевые диоды, чтобы работать.

Выход характеристики светодиода

Сумма выходной свет, излучаемый светодиодом, прямо пропорционален количество прямого тока, протекающего через светодиод.Больше чем прямой ток, тем больше излучаемый выходной свет. График прямого тока относительно выходного света показан в рисунок.

Светодиоды видимого диапазона и невидимые светодиоды

светодиодов в основном делятся на два типа: видимые светодиоды и невидимые светодиоды.

Светодиод видимого диапазона тип светодиода, излучающего видимый свет.Эти светодиоды в основном используется для отображения или освещения, где используются светодиоды индивидуально без фотосенсоров.

Невидимый светодиод — это тип светодиода, излучающего невидимый свет (инфракрасный свет). Эти Светодиоды в основном используются с фотодатчиками, такими как фотодиоды.

Что определяет цвет светодиода?

Используемый материал для построения светодиода определяет его цвет.Другими словами, длина волны или цвет излучаемого света зависит от запрещенный зазор или энергетический зазор материала.

Разные материалы испускать разные цвета света.

Светодиоды из арсенида галлия излучают красный и инфракрасный свет.

Светодиоды из нитрида галлия излучают ярко-синий свет.

Светодиоды из иттриевого алюминиевого граната излучают белый свет.

Светодиоды из фосфида галлия излучают красный, желтый и зеленый свет.

Светодиоды из нитрида галлия излучают ультрафиолетовый свет.

Светодиоды из фосфида алюминия-галлия излучают зеленый свет.

Преимущества Светодиод

The яркость излучаемого светодиодами зависит от силы тока протекает через светодиод. Следовательно, яркость светодиода может быть легко управляется изменением силы тока.Это делает возможность работы светодиодных дисплеев в различных условиях окружающей среды условия освещения.
Светодиоды потребляют мало энергии.
очень дешевы и доступны.
имеют малый вес.
Меньший размер.
имеют более длительный срок службы.
работает очень быстро.Их можно включать и выключать в очень меньше времени.
не содержат токсичных материалов, таких как ртуть. в люминесцентных лампах.
могут излучать разные цвета света.

Недостатки светодиодов

светодиоды нужны больше мощности для работы, чем обычные диоды с p-n переходом.
Световая отдача светодиодов низкая.

Приложения светодиодов

Различные применения светодиодов следующие

Системы охранной сигнализации
Калькуляторы
Картинные телефоны
Светофоры
Вычислительные цифровые
Мультиметры
Микропроцессоры
Цифровые часы
Автомобильные тепловые лампы
Вспышки для фотоаппарата
Авиационное освещение

Типы диодов

различные типы диодов следующие:

стабилитрон диод
Лавинный диод
Фотодиод
Свет Излучающий диод
Лазер диод
Туннель диод
Шоттки диод
Варактор диод
П-Н переходной диод

Разница между светодиодом и диодом (со сравнительной таблицей)

Наиболее существенное различие между светодиодом и диодом состоит в том, что светодиод излучает свет, в то время как диод позволяет току течь только в одном направлении и противодействует потоку в противоположном направлении.Другие различия между диодом и светодиодом показаны ниже в сравнительной таблице.

Светодиод представляет собой диод, изготовленный из арсенида германия или фосфида германия. Арсенид германия обладает свойством испускать свет, когда их электроны зоны проводимости отдают энергию дыркам валентной зоны. Диод используется в электрической цепи для воздействия на электрический ток. Их электроны зоны проводимости отдают энергию в виде тепла дыркам валентной зоны.

Содержание: светодиод против диода

Сравнительная таблица
Определение
Ключевые отличия
Заключение

Сравнительная таблица

Основа для сравнения	Светодиод	Диод
Определение	Тип диода, который при помещении в электрическое поле излучает свет.	Это полупроводниковый диод, который проводит только в одном направлении.
Символ
Материал	GaAs (арсенид галлия) и GaP (фосфид галлия)	Кремний и германий
Принцип	Преобразует энергию в свет.	Преобразует энергию в тепло.
Значение напряжения обратного пробоя	Низкое	Высокое
Диапазон напряжения в открытом состоянии	1,2–2,0 В	0.7В для кремния и 0,3В для германия.
Приложение	Выпрямление т. Е. Преобразует переменный ток в постоянный.	Излучает свет
Использует	индикаторы на семи сегментных дисплеях, используемых в качестве источника света.	Выпрямители, умножители напряжения, зажимы и др.

Описание светодиода

Диод, излучающий свет во время проводимости, известен как светоизлучающий диод или светодиод. Он работает с явлением электросвета, при котором полупроводниковый материал излучает свет, когда находится под воздействием электрического поля.

Когда прямое смещение применяется к полупроводниковому материалу, свободные электроны пересекают N-область и входят в P-область. В p-области дырки являются основным носителем заряда. Свободные электроны находятся в зоне проводимости, а дырки — в валентной зоне, т. Е. Электроны имеют высокий уровень энергии, а дырки — низкий уровень энергии.

Электроны и дырки рекомбинируются только тогда, когда они имеют одинаковую энергию. Для рекомбинации электроны отдают энергию дыркам.Они дают энергию в виде фотонов или света. Следовательно, светодиод излучает свет при прямом смещении.

Полупроводниковый материал (кремний и германий) передает энергию в виде тепла. В то время как GaP и GaAs отдают свою энергию в виде света. То есть GaAs и GaP используются для изготовления светодиода. При обратном смещении светодиод не светится.

Светодиоды имеют множество преимуществ, например, меньший размер, меньший размер, меньшее энергопотребление, различный цвет, меньшую площадь, низкую мощность постоянного тока и т. Д.Единственным недостатком светодиодов является то, что они легко выходят из строя при перенапряжении или перегрузке по току.

Определение диода

Диод представляет собой двухконтактный полупроводниковый прибор, состоящий из полупроводникового материала n-типа и p-типа. Эти материалы связаны между собой. Диод позволяет току течь только в одном направлении, то есть от анода к катоду.

Поскольку диод проводит ток только в одном направлении, он используется как выпрямитель. При подаче на него небольшого напряжения диод ведет себя как проводник.Ток вызывает падение напряжения на диоде.

Ключевые различия между светодиодом и диодом

Диод — это полупроводниковый прибор, проводящий только в одном направлении. В то время как светодиод — это тип диода, который излучает свет.
Диод изготовлен из полупроводникового материала, и электроны этого материала отдают свою энергию в виде тепла. В то время как светодиод сделан из арсенида галлия и фосфида галлия, электроны которых излучают свет, передавая энергию.
Диод преобразует переменный ток в постоянный, а светодиод преобразует напряжение в свет.
Диод имеет высокое обратное напряжение пробоя, а светодиод — низкое обратное напряжение пробоя. Напряжение обратного пробоя — это напряжение, которое позволяет току проходить в обратном смещении.
В диоде напряжение в открытом состоянии составляет 0,7 В для кремния и 0,3 В для германия. В то время как в светодиодах напряжение в открытом состоянии находится примерно в пределах 1.От 2 до 2,0 В.
Диод выпрямляет переменный ток, в то время как светодиод отображает свет.
Светодиод используется в автомобильных фарах, светофорах, вспышках фотоаппаратов, в медицинских устройствах и т. Д. Диод используется в схемах ограничения и фиксации, в выпрямителях напряжения, умножителях напряжения.

Заключение

Светодиод и диод изготовлены из разных материалов, поэтому имеют разные свойства. Диод изготовлен из кремния или германия, поэтому дает энергию в виде тепла.А светодиод сделан из арсенида галлия и фосфида галлия, что дает энергию в виде света.

Основные типы светодиодов для фонарей

Ключевые характеристики светодиодов для фонарей

Как выбрать светодиод для фонаря

Популярные производители светодиодов для фонарей

Преимущества светодиодных фонарей

На что обратить внимание при покупке светодиодного фонаря

Перспективы развития светодиодов для фонарей

Как подобрать светодиоды в автомобиль

Типы светодиодов

Светодиоды для освещения салона автомобиля

Светодиоды для передних габаритов

Светодиоды для задних габаритов и стоп-сигнала

Светодиоды для заднего хода

Светодиоды для поворотников

Реле и резисторы для предотвращения побочных эффектов

Цоколи с точки зрения области применения

Таблица соответствия номеров для автоламп

LED — технология, принцип работы. Плюсы и минусы LED.

SMD 3528 LED светодиоды — характеристики, разновидности *

Размеры светодиодов 3528 в миллиметрах или 1210 в сотых дюйма

Электрические характеристики светодиодов 3528

Светодиоды smd 3528 – напряжение, ток, мощность

Таблица – параметры светодиода 67-21-UR0200L-AM

Таблица – параметры светодиода 67-11-C70100H-AM

Прямое падение напряжения светодиодов 3528 в зависимости от цвета излучения

Вольт-амперная характеристика светодиода 67-21-ur0200l-AM

Вольт-амперная характеристика светодиода 67-11-C70100H-AM

Светодиоды smd 3528 – cветовые характеристики

SMD 3528 светодиоды – световая температура, световой поток, энергоэффективность

Таблица – световые характеристики светодиодов SMD 3528 разного цвета

Важно учитывать при покупке светодиодов 3528 их отличие от светодиодов 2835

Светодиоды 3528 видео

Светодиоды для фонариков – обзор видов и характеристики

Главные характеристики

Типы светодиодов

Область применения светодиодов

Какие светодиоды в телевизоре. Определим неисправность.

Определим неисправность в ультратонком телевизоре.

Определим какие светодиоды в подсветке телевизора.

Какие светодиоды в телевизоре и как их заменить?

Определим неисправность в телевизоре с фронтальной подсветкой.

Таблица технических характеристик светодиодов и их описание

XHP-70

XHP-70.2

XHP-50

XHP-50.2

XHP-35

XHP-35.2

XHP-35 HI

XPL

XPL-2

XPL-HI

XML

XML-2

XPG-2

XPG-3

XPG

XTE

XPE

XPE-2

Купить светодиодный диод — суперскидки на светодиодный диод в приложении AliExpress на

Лучший источник светодиодных диодов — Выгодные предложения на источник светодиодных диодов от глобальных продавцов светодиодных источников

Лучшая цена светодиодный диодный диод — Выгодные предложения на светодиодный диодный диод от мировых продавцов светодиодных диодов

Как работает диод и светодиод? | EAGLE

Управляйте потоком

Полярность диодов и символы

Легирование полупроводников

Прямое напряжение и пробои

Семейство диодов — наконец вместе

Стандартные диоды

Выпрямительные диоды

Диоды Шоттки

Стабилитроны

Фотодиоды

Светодиоды (LED)

Наиболее распространенное применение диодов

Преобразование переменного тока в постоянный

Управление скачками напряжения

Защита вашего тока

Пора освободиться
