3Усцт. Телевизоры 3УСЦТ: устройство, особенности и подключение внешних устройств

Что представляли собой телевизоры 3УСЦТ. Какие основные узлы входили в их состав. Как было организовано управление телевизором. Каким образом можно было подключить к телевизору 3УСЦТ внешние устройства.

Содержание

Общая характеристика телевизоров 3УСЦТ

Телевизоры 3УСЦТ (3-е поколение унифицированных схем цветного телевидения) были широко распространены в СССР в 1980-х — начале 1990-х годов. Это были полностью транзисторные модели, в которых использовались интегральные микросхемы. Основные особенности телевизоров 3УСЦТ:

  • Возможность приема телепередач в системах СЕКАМ и ПАЛ
  • Прием программ метрового и дециметрового диапазонов
  • Наличие дистанционного управления (в некоторых моделях)
  • Модульная конструкция, облегчающая ремонт и обслуживание
  • Улучшенное качество изображения по сравнению с предыдущими поколениями
  • Возможность подключения внешних устройств (видеомагнитофон, игровая приставка)

Основные функциональные узлы телевизоров 3УСЦТ

В состав телевизора 3УСЦТ входили следующие основные функциональные узлы:


  1. Модуль радиоканала — осуществлял прием и обработку телевизионного сигнала
  2. Модуль цветности — декодировал цветовую информацию
  3. Модуль развертки — формировал отклоняющие токи для кинескопа
  4. Модуль питания — обеспечивал все узлы необходимыми напряжениями
  5. Модуль управления — обрабатывал команды пользователя
  6. Кинескоп — воспроизводил изображение

Рассмотрим подробнее устройство и функции основных узлов на примере популярной модели «Электрон 51ТЦ433Д».

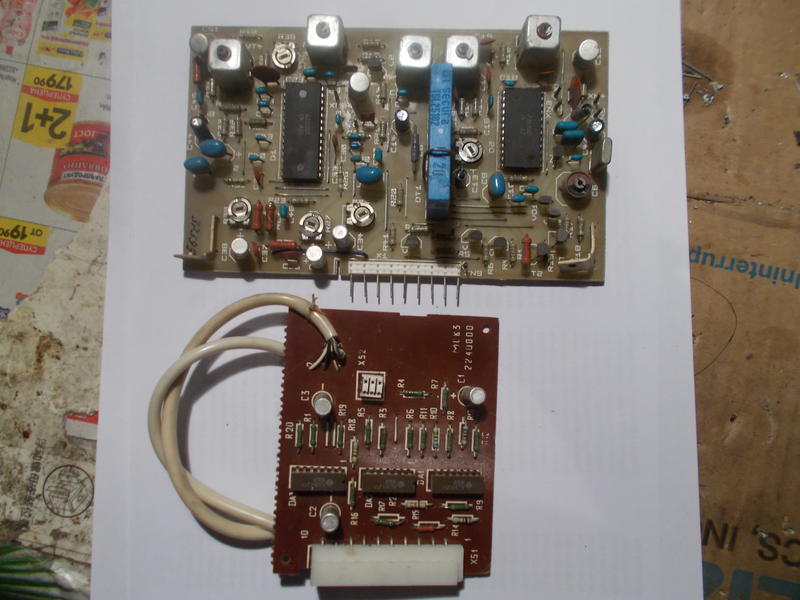

Модуль радиоканала телевизора 3УСЦТ

Модуль радиоканала МРК-41-2 включал в себя следующие основные элементы:

  • Селектор каналов метрового диапазона СК-М-24-2
  • Селектор каналов дециметрового диапазона СК-Д-24
  • Усилитель промежуточной частоты изображения (УПЧИ)
  • Усилитель промежуточной частоты звука (УПЧЗ)
  • Видеодетектор
  • Частотный детектор звука

В модуле радиоканала применялась схема квазипараллельного канала звукового сопровождения. Это позволило улучшить качество приема звука и уменьшить взаимные помехи между каналами изображения и звука.


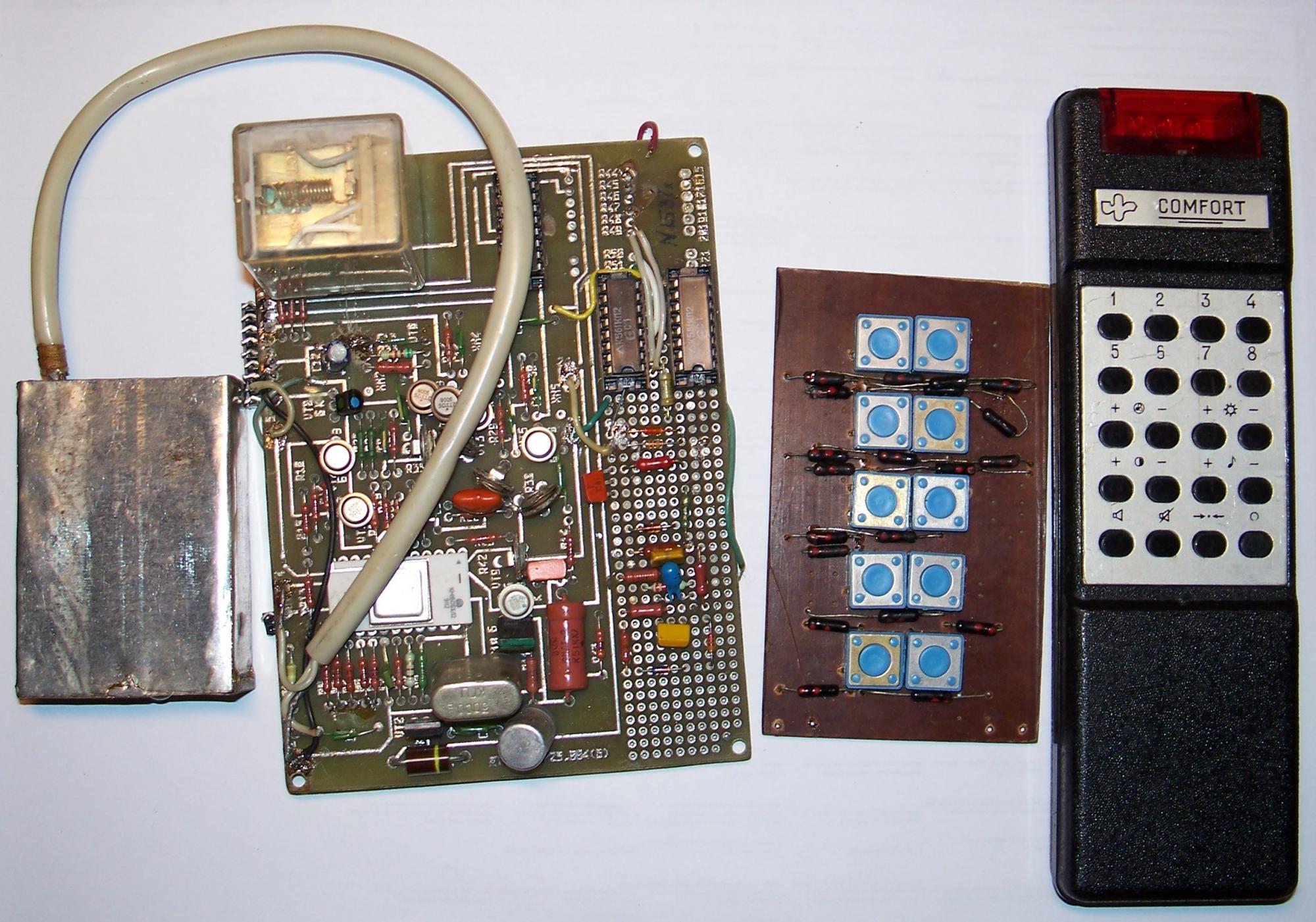

Система управления телевизором 3УСЦТ

Управление телевизором осуществлялось с помощью системы настройки СН-41, которая включала:

  • Пульт дистанционного управления ПДУ-15
  • Фотоприемник инфракрасного излучения ПИ-5
  • Модуль управления МУ-41
  • Панель управления и индикации ПУИ-41

Пульт ДУ формировал команды в виде модулированных импульсов ИК-излучения. Фотоприемник преобразовывал их в электрические сигналы. Модуль управления обрабатывал команды и формировал управляющие напряжения для различных узлов телевизора.

Подключение внешних устройств к телевизору 3УСЦТ

Для подключения видеомагнитофона и других внешних устройств телевизоры 3УСЦТ оснащались специальным узлом сопряжения. Он обеспечивал:

  • Подачу внешнего видеосигнала на видеоусилитель телевизора
  • Подачу внешнего звукового сигнала на УНЧ телевизора
  • Блокировку УПЧИ и УПЧЗ при работе с внешним источником
  • Автоматическое переключение телевизора в режим AV при появлении внешнего сигнала

Типовая схема узла сопряжения включала:


  • Входные разъемы для видео и звукового сигнала
  • Коммутатор видеосигнала
  • Усилители-повторители входных сигналов
  • Схему детектирования наличия внешнего сигнала
  • Ключи для блокировки внутренних цепей телевизора

Модификация узла сопряжения для управления питанием телевизора

Стандартный узел сопряжения можно доработать, добавив функцию дистанционного включения/выключения телевизора от внешнего устройства. Для этого потребуется:

  1. Добавить отдельный источник дежурного питания для узла сопряжения
  2. Установить реле для коммутации сетевого питания телевизора
  3. Добавить схему управления реле, срабатывающую при появлении внешнего сигнала

Такая доработка позволит полностью управлять телевизором с помощью пульта ДУ от подключенного устройства (например, цифровой приставки).

Преимущества использования модифицированного узла сопряжения

Модификация стандартного узла сопряжения телевизора 3УСЦТ дает следующие преимущества:

  • Возможность полностью управлять телевизором с пульта внешнего устройства
  • Автоматическое включение телевизора при включении источника сигнала
  • Экономия электроэнергии за счет полного отключения телевизора в дежурном режиме
  • Продление срока службы кинескопа и других узлов телевизора
  • Удобство использования телевизора в качестве монитора для современных устройств

Применение телевизоров 3УСЦТ в современных условиях

Несмотря на моральное устаревание, телевизоры 3УСЦТ при определенных условиях могут найти применение и сегодня:


  • В качестве недорогого монитора для дачи или гаража
  • Как дисплей для ретро-игровых систем
  • В образовательных целях для изучения принципов работы аналогового ТВ
  • Как элемент винтажного интерьера

При этом необходимо учитывать ограничения старых кинескопных телевизоров:

  • Низкое разрешение и качество изображения по современным меркам
  • Высокое энергопотребление
  • Большие габариты и вес
  • Потенциальная опасность из-за высоких напряжений в кинескопе

Перед использованием старого телевизора рекомендуется провести его техническое обслуживание и проверку безопасности.


Каталог радиолюбительских схем. УЗЕЛ СОПРЯЖЕНИЯ ВИДЕОМАГНИТОФОНА С ТЕЛЕВИЗОРОМ 3УСЦТ. .

Каталог радиолюбительских схем. УЗЕЛ СОПРЯЖЕНИЯ ВИДЕОМАГНИТОФОНА С ТЕЛЕВИЗОРОМ 3УСЦТ. .

УЗЕЛ СОПРЯЖЕНИЯ ВИДЕОМАГНИТОФОНА С ТЕЛЕВИЗОРОМ 3УСЦТ

Предлагаемый для повторения узел сопряжения по назначению аналогичен устройству, описанному К. Филатовым в статье “Сопряжение видеомагнитофона “Электроника ВМ-12” с телевизором УПИМЦТ-61/67-II” (“Радио”, 1987, № 9, с. 27— 30). Он обеспечивает подачу видеосигнала и сигнала звукового сопровождения с выходов “Видео” и “НЧ” видеомагнитофона непосредственно на видеовход и усилитель ЗЧ телевизора 3УСЦТ, уменьшение постоянной времени его устройства АПЧиФ и блокировку УПЧИ и УПЧЗ. Так как телевизор 3УСЦТ более совершенен, чем УПИМЦТ, узел сопряжения удалось значительно упростить. Необходимо еще раз напомнить, что применение узла сопряжения значительно уменьшает уровень шумов в каналах звука и изображения по сравнению с включением по высокочастотному входу, а также улучшает устойчивость синхронизации за счет уменьшения постоянной времени устройства АПЧиФ. Кроме того, не требуется подстройка частоты гетеродина телевизора при воспроизведении плохих записей, так как звук и изображение воспроизводятся раздельно.

Принципиальная схема узла представлена на рис. 1. В исходном состоянии, когда отсутствует сигнал команды работы с видеомагнитофоном, поступающий с устройства сенсорного управления А10.1 телевизора, напряжение на контакте I узла близко к нулю и транзистор VT1 закрыт. Напряжение питания +12 В на другие каскады узла не поступает, и транзисторы VT2—VT5 также закрыты. В этом состоянии узел сопряжения никакого влияния на работу телевизора не оказывает.

Для переключения телевизора в режим работы с видеомагнитофоном необходимо нажать в нашем случае на кнопку “8” (или любую другую, выбранную для такой цели) устройства сенсорного управления УСУ-1-15 телевизора. При этом На коллекторе его транзистора VT18 (или аналогичного в другом выбранном канале) возникает напряжение управления + 30 В, которое Поступает на контакт 1 узла сопряжения. Стабилитрон VD1 открывается, и напряжение управления через делитель R1R2 воздействует на базу транзистора VT1, открывая его. Через него напряжение питания +12 В проходит на транзисторные ключи VT2 и VT3. Открывание транзистора VT2 вызывает уменьшение постоянной времени устройства АПЧиФ телевизора, а транзистора VT3 — закрывание каналов УПЧИ и УПЧЗ телевизора.

Одновременно напряжение питания приходит на эмиттерные повторители на транзисторах. VT4 и VT5, имеющие широкую полосу пропускания, высокое входное сопротивление и коэффициент усиления, близкий к единице. Через повторитель на транзисторе VT4 сигнал звукового сопровождения с видеомагнитофона поступает на усилитель ЗЧ телевизора, а через повторитель на транзисторе VT5 видеосигнал — на видеоусилитель.

Следует указать, что сопротивлением нагрузки каскада на транзисторе VT5 служит резистор R41 на плате А1.3 телевизора. Это объясняется тем, что связь между субмодулем СМРК-2 и модулем цветности МЦ-2 по видеосигналу непосредственная, и напряжение на резисторе R41 субмодуля задает режим работы транзистора VT1 модуля. В момент блокировки УПЧИ транзистор VT4 субмодуля закрывается и напряжение на резисторе R41 должно уменьшиться, вызвав нарушение режима транзистора VT1 модуля. Чтобы этого не произошло, транзистор VT5 узла сопряжения нагружен непосредственно на резистор R41, и открывается в тот же момент. В результате напряжение на резисторе R41 и режим работы модуля не изменяются при переключении режима работы телевизора. Постоянство напряжения на резисторе R41 обеспечивается подбором резистора R9 в узле сопряжения. Напряжение в пределах 3…6 В на базе транзистора VT1 модуля до и после подачи команды не должно изменяться. Иначе могут наблюдаться нарушения в работе модуля цветности и срывы синхронизации.

Конструктивно узел сопряжения собран на печатной плате, изображенной на рис. 2 и изготовленной из одностороннего фольгированного стеклотекстолита. Ее впаивают непосредственно в плату А1 телевизора на место, предусмотренное для установки разъема Х3. Для этого узел имеет выводы из отрезков луженой медной проволоки диаметром 0,8 мм, изогнутых под прямым утлом, впаянных в отверстия 5—10 платы и обреченных на расстоянии 4.,.5 мм от ее края. Расстояния между выводами выбраны так. чтобы они точно входили в отверстия для установки разъема Х3 платы А] телевизора. Выводы I-—4 сделаны аналогично. Необходимые для подключения видеомагнитофона гнезда XS1 и XS2 устанавливают на кронштейне возле антенных входов телевизора.

В узле сопряжения использованы конденсаторы К50-6, резисторы — МЛТ. Транзисторы VT1 — VT5 могут быть любые из серии КТ315 или аналогичные. Гнездо XS1 соединяют с контактом 3 узда любым экранированным проводом, a XS2 — с контактом 4 коаксиальным высокочастотным кабелем РК50-1 или аналогичным.

Следует иметь в виду, что в некоторых моделях телевизоров 3УСЦТ не установлены на плате А1.3 диоды VD1 и VD2, резистор R34 и конденсатор С23, а также некоторые перемычки на плате А1. Их нужно установить.

Незначительным недостатком узла можно назвать кратковременное (3…5 с) прохождение слабого звукового сигнала видеомагнитофона после переключения телевизора на прием телепередач. Оно прекращается после разрядки конденсатора СЗ.

С. СИЗОНЕНКО, г. Полтава

РАДИО № 12, 1991 г., с. 44-45





⚡️Управление телевизором 3УСЦТ внешним видеосигналом

На чтение 4 мин. Опубликовано Обновлено

Телевизоры 3УСЦТ в конце 80-х начале 90-х годов прошлого века были очень популярны. Сейчас их уже осталось очень мало, и те что есть продолжают попадать на городские помойки или в разборку. Если у вас сохранился не совсем безнадежный экземпляр, то есть, у него есть ПАЛ-декодер, видеовходы и еще вполне рабочий кинескоп, им можно пользоваться как «дачным» или «гаражным» вариантом, для совместной работой с недорогой приставкой цифрового телевидения DVB-T2 или DVD-плеером.


Телевизоры 3УСЦТ редко продавались с собственными системами дистанционного управления, но даже если система ДУ и была, то пульт за эти годы давно уже потерян или испорчен. А новый купить сейчас практически невозможно. Да, в этом и нет необходимости. Если телевизор будет работать только как монитор, воспроизводя видео и аудиосигналы от DVBT2 приставки или DVD-плеера, можно практически полное дистанционное управление «видеосистемой» организовать посредством системы управления источника сигнала.

Ведь, система ДУ DVD плеера или DVBT2 приставки позволяет не только переключать треки или программы. но и регулировать громкость, отключать звук. Остается только сделать так, чтобы пультом источника сигнала можно было так же дистанционно включать и выключать телевизор. Тем более, что почти готовое решение этой проблемы уже имеется в схеме телевизора 3УСЦТ.
Телевизоры 3УСЦТ с ПАЛ-декодерами обычно шли и с узлом сопряжения с видеомагнитофоном.

На сайте показана схема стандартного узла сопряжения телевизора 3УСЦТ. Узел подключался в контрольный разъем со стороны печатных проводников субмодуля радиоканала посредством разъема ХЗ. Затем от него шел жгут проводов к входному/выходному НЧ разъему (это был 5-контактный круглый разъем на передней панели телевизора). Привычного переключателя «TV/AV» не было, вернее он был автоматическим, переключая на «AV» при наличии видеосигнала на видеовходе. Происходит эта коммутация следующим образом.

Внешний видеосигнал поступает на точку «2» (V-IN) и. помимо видеоусилителя на VT1 и VT2, он поступает через цепь C2R12 на усилительный каскад на транзисторе VT4. С его коллектора на диодный детектор на диодах VD4 и VD5. В результате, при наличии на входе видеосигнала от внешнего источника на конденсаторе С4 появляется постоянное напряжение, которое открывает транзистор VT5. Он открываясь, через диоды VD2 и VD3 блокирует радиоканал телевизора и переводит его в режим работы с внешним источником сигнала.

В это же время, открывается транзистор VT6, который подает питание на видеоусилитель на транзисторах VT1-VT3. То есть, предполагалось. что включаем видеомагнитофон и телевизор сам переключается в режим «AV». Несколько модифицировав схему стандартного модуля сопряжения можно сделать так. что при подаче внешнего видеосигнала телевизор будет не только переключаться в «AV»,HO и включаться в электросеть. Это позволит практически полностью управлять телевизором с помощью системы управления источника сигнала (DVDплеера или DVB-T2 приставки).

Потребуется отдельный «дежурный» источник питания модуля сопряжения, а так же, ключевой каскад с электромагнитным реле на выходе, которое будет включать и выключать питание телевизора. Схема доработанного модуля сопряжения показана на рисунке 2. Дополнительные детали в обозначении на схеме имеют букву «Д». Дополнительную схему нужно собрать на отдельной плате и разместить её в корпусе телевизора недалеко от радиоканала, либо закрепить механически трансформатор дежурного источника питания и реле, и выполнить схему объемным монтажом.

Дежурный источник питания выполнен на маломощном силовом трансформаторе ТД1. Здесь подойдет любой маломощный силовой трансформатор со вторичной обмоткой на переменное напряжение 10-15V и ток не ниже 100 mА. Напряжение с выхода выпрямителя на диодах VDД2-5 стабилизируется на уровне 12V стабилизатором АД1. На плате модуля сопряжения нужно перерезать дорожку, по которой подается питание 12V от схемы телевизора, и подать туда 12V от дежурного источника питания (место резания дорожки отмечено крестиком).

Для включения / выключения телевизора служит реле КД1. Это любое реле с обмоткой на 12V и допустимым током контактов не ниже 8А при 220V. Контакты реле включаются в разрыв одного из проводов, идущих от выключателя питания телевизора S1 к его плате фильтра питания и размагничивания (плата ПФП) Реле питается через ключ на транзисторе VTД1. а на его базу открывающее напряжение поступает с коллектора VT6 через резистор RД1. Таким образом, при включении источника сигнала включается телевизор, при выключении телевизор выключается.

Модуль сопряжения НЧ или видео на 3УСЦТ.

На рисунке представлена схема простого видеоадаптера для телевизора. Схему не потребуется включать и выключать, так как она включится в работу автоматически при появлении сигнала с подключенного видеомагнитофона или DVD плеера. Устройство состоит из коммутатора видеосигнала на микросхеме D1.1 и транзисторе VT1, ключа изменения постоянной времени развертки на D1.2, а также селектора синхроимпульсов на VT2 и VT3 (используется для автоматического включения режима работы с видеомагнитофоном). Сигнал с выхода магнитофона через разделительный конденсатор СЗ и эмиттерный повторитель поступает в модуль радиоканала телевизора. Постоянная составляющая напряжения на эмиттере VT1 отключает работу радиоканала телевизора, и на вход видеоусилителя телевизора поступает только сигнал с видеомагнитофона.

Звуковой сигнал с видеомагнитофона через конденсатор С1 и подстроечный резистор R4 поступает на звуковой вход телевизора. Резистором R4, при работающем видеомагнитофоне можно выставить громкость звука такую же, как и при приеме телевизионных программ. Предварительную проверку собранной схемы удобно проводить, подав импульсы (Т = 64 мкс, tи= 58 мкс) амплитудой 0,5 В от генератора на вход гнезда Х1/1, и проконтролировать их появление на эмиттере VT1 без искажений. Для этого к эмиттеру временно нужно подключить резистор R сопротивлением 470 Ом (показан пунктиром на схеме). Постоянная составляющая напряжения на резисторе при этом должна быть около 6,5 В (контролировать осциллографом). Это напряжение обеспечивает запирание модуля радиоканала телевизора при работе с видеомагнитофоном.

Схема видеоадаптера предназначена для установки в телевизоры моделей ЗУСЦТ. Конструктивно все устройство размещается на одной печатной плате, которая устанавливается в телевизоре на плату А1 модуля радиоканала (МРК-2-5) в разъем ХЗ, если он есть на плате, или же подпаивается к соответствующим контактам платы на месте этого разъема. Гнездо Х1 (любого типа) закрепляется на задней стенке телевизора и соединяется с платой адаптера двумя экранированными проводами длиной около 40 см.

Данный видеоадаптер можно использовать и для подключения простейшего бытового компьютера к телевизору. Для этого на вход видеоадаптера через ограничительный резистор 0.1…1 кОм (подобрать при подключении) подается синхросмесь сигналов с выхода компьютера.

Поделись с друзьями в социальных сетях

Реклама

Похожие материалы:

ТЕЛЕВИЗОРЫ 3УСЦТ

ТЕЛЕВИЗОРЫ 3УСЦТ



Рассмотрим структурную схему телевизора «Электрон 51 ТЦ 433Д». Телевизор рассчитан на прием телевизионных программ, передаваемых в метровом и дециметровом диапазонах по стандартам СЕКАМ D,K и ПАЛ D,K и выпускается с устройством ДУ.

В схему входят следующие функциональные узлы:

А1 — модуль радиоканала МРК-41-2;

А1.1 — плата селекторов каналов ПСК-41;

А1.1.1 — селектор каналов метрового диапазона СК-М-24-2;

А1.1.2 — селектор каналов метрового диапазона СК-Д-24;

А1.3 — субмодуль радиоканала СМРК-41-2;

А2 — модуль цветности МЦ-41;

А2.1 — субмодуль цветности СМЦ-41;

А3 — плата соединительная ПС-43-1;

А4 — модуль питания МП-3-3;

А5 — отклоняющая система ОС;

А6 — модуль кадровой развертки МК-41;

А7 — модуль строчной развертки МС-3-1;

А7.1 — субмодуль коррекции растра СКР-2;

А8 — плата кинескопа ПК-3-1;

А9 — модуль низкой частоты УНЧ-41;

А11 — устройство размагничивания кинескопа УРК-4;

А12 — модуль дежурного режима МДР;

А16 — плата внешней коммутации ПВК-41-1;

А30 — система настройки СН-41;

А30.1 — пульт дистанционного управления ПДУ-15;

А30.2 — приемник инфракрасного излучения ПИ-5;

А30.3 — модуль управления МУ-41;

А30.4 — панель управления и индикации ПУИ-41.

Система настройки СН-41 А30 включает в себя пульт дистанционного управления ПДУ-15 А30.1, фотоприемник ИК излучения ПИ-5 А30.2, модуль управления МУ-41 А30-3, панель управления и индикации ПУИ-41 А30.4.

Пульт дистанционного управления предназначен для формирования, усиления и передачи на расстояние команд управления с помощью импульсов ИК излучения. Он включает в себя кнопки, специализированную ИС 1 типа КР1506ХЛ1, усилительные каскады 2, излучающие светодиоды 3. Короткие импульсы ИК излучения продолжительностью 10 мкс модулируются таким образом, что интервал времени между их излучением меняется в зависимости от характера передаваемой команды.

Фотоприемник предназначен для приема импульсов ИК излучения с пульта ДУ, преобразования их в электрические сигналы и последующего усиления.

В качестве фотоприемника в нем используется фотодиод 4 типа ФД.001-4. При облучении фотодиода модулированным ИК излучением через него протекает ток, совпадающим с модулированным сигналом.

С выхода фотодиода сигнал подается на усилитель 5, а с него на плату управления ПУ-41 А30.3.1, которая вместе с платой предварительной настройки ППН-41 А30.3.2 входит в состав модуля управления МУ-41. В ИС 6 типа КР150ХА2 на плате управления приняты команды преобразуются в напряжения, необходимые для включения и выключения (перевода в дежурный режим) телевизора, переключения и индикации номера программы, изменения уровня яркости, контрастности, насыщенности и громкости, индикации включения устройства ДУ. В ИС предусмотрено включение звука на 300 мкс при каждом переключении команд.

С выхода ИС 6 через эмиттерные повторители 33 напряжение регулировки яркости, насыщенности и контрастности поступают на модуль МЦ-41, а для регулировки громкости после усиления в каскаде 34- на ИС 16 модуля радиоканала МРК-41-2. Команды по выбору телевизионных каналов и настройке на требуемую телевизионную программу поступают с выходов ИС 6 ПУ-41 на плату предварительной настройки ППН-41 где формируются напряжения, необходимые для питания соответствующих диапазонов и настройки на телевизионные каналы. С платы предварительной настройки эти напряжения поступают через плату управления ПУ-41 на модуль радиоканала МРК-41-1, где находится плата селекторов канала ПСК-41 с селекторами СК-М-24-2 и СК-Д-24.

Панель управления и индикации ПУИ-41 предназначена для дублирования функции устройства ДУ. С установленной на ней ИС 7 типа КР1506ХА1 с передней панели телевизора выполняются команды по его включению, переключению программы по кольцу, регулирование яркости, контрастности, насыщенности и громкости. Напряжение питания 30 и 12 В приходят на плату управления с соединительной платы ПС-43-1.

Для возможности осуществления дежурного режима на плату управления из модуля дежурного режима поступают напряжения 12 и 6 В.

При переводе телевизора на рабочий режим на него с платы управления прoходит необходимое напряжение для включения реле, контакты которого замыкают цепь поступления напряжения 220 В на модуль питания.

В состав модуля радиоканала входят плата селекторов каналов ПСК-41 А1.1 и субмодуль радиоканала СМРК-41-2 А1.3. На плате ПСК-41 расположены селектор каналов метрового диапазона СК-М-24-2 А1.1.1, селектор каналов дециметрового диапазона СК-Д-24 А1.1.2, а также согласующие элементы цепей настройки селекторов каналов и коммутационные цепи.

С антенных гнезд SW1, SW2 на входы селекторов поступают радиочастотные сигналы метрового и дециметрового диапазонов. Выход селектора каналов СК-Д-24 связан со входом ПЧ каскада смесителя СК-М-24-2, который вместе с резонансными цепями используется как дополнительный усилитель при приеме сигналов в дециметровом диапазоне.

В канале звукового сопровождения современных телевизоров вторая промежуточная частота 6.5 МГц снимается с выхода детектора после предварительного усиления сигналов изображения (38 МГц) и звукового сопровождения (31.5 МГц) в общем канале УПЧИ. Применение такой схемы позволило исключить влияние нестабильности частоты гетеродина селекторов каналов на качество звукового сопровождения. В тоже время для того, чтобы избежать помех в виде рокота кадровой частоты, частотная характеристики УПЧИ должна обеспечить подавление сигналов звукового сопровождения (31.5 МГц) относительно ПЧ сигналов изображения (38 МГц) на 14 dB.

В рассматриваемой модели применен квазипараллельный канал звукового сопровождения, в котором усиление первых промежуточных частот сигналов изображения и звука производится раздельно.

Применение квазапараллельного канала позволило оптимизировать частотную характеристику УПЧИ, разместив несущую изображения не на середине правого склона характеристики, как при традиционных методах, а на ее плоской части, на порядок повысить чувствительность канала звукового сопровождения, уменьшить помехи, создаваемые спректральными составляющими видеосигнала в интервале частот 32…37 МГц по отношению к сигналу звукового сопровождения.

 С выхода селектора каналов СК-М-24-2 сигналы изображения и звука на промежуточных частотах поступают в субмодуль радиоканала СМРК-41-2, где происходит их разделение: сигнал ПЧ звукового сопровождения поступает через фильтр 10 на ИС 12 типа К174УР8, а сигналы изображения через усилитель 11.1 и пьезокерамический фильтр ПАВ 11.2 типа ФП3П9-451,7 — на ИС 13 типа КР1021УР1, в которой сигналы ПЧ изображения усиливаются и детектируются. С выхода этой ИС ПЦТВ после дополнительного усиления в 14 поступают на модуль цветности МЦ-41, на плату внешней коммутации ПВК-41-1 и через ПС-43-1 на модуль кадровой развертки МК-41. Сигналы звукового сопровождения формируются с помощью ИС 12, пьезокерамического фильтра 15 типа ФП1П8-62-02 и ИС 16 типа К174УР11.

В ИС 16 сигналы ПЧ изображения и звука усиливаются, детектируются, в ней происходит выделение второй промежуточной частоты сигналов звукового сопровождения 6.5 МГц и ее ограничения. Фильтр 15 определяет частотную характеристику УПЧЗ. В ИС 16 происходит усиления сигналов ПЧ звукового сопровождения, их частотное детектирование, усиление сигналов звуковой частоты, а также компенсированная регулировка громкости и регулировка тембра.

В ИС 16 имеется регулируемый усилитель-выпрямитель, управляемый напряжением звуковой частоты, рассчитанный на возможность записи или воспроизведения сигналов звукового сопровождения на магнитофоне или видеомагнитофоне, а также предусмотрена возможность блокировки УПЧЗ при работе видеомагнитофона и УНЧ при попадание видеосигнала. Сигнал звуковой частоты с модуля радиоканала МРК-41-2 поступает на вход ИС 17, установленной в модуле УНЧ-41. В ИС 17 типа К174УН14 сигналы НЧ дополнительно усиливаются, после чего поступают на динамическую головку В1.

С модулем радиоканала связана плата внешней коммутации ПВК-41-2. Она предназначена для сопряжения низкочастотного входа и выхода видеомагнитофона с телевизором в режиме записи и воспроизведения видеосигналов и сигналов звукового сопровождения при одновременной блокировке УПЧИ и УПЧЗ модуля радиоканала.

В состав модуля цветности МЦ-41 входят две ИС: транскодер 18 типа КР1021ХА3, три выходных усилителя 20, 21, 22 и датчики устройства автоматического поддержания баланса белого (АББ) 43, 44 и 45.

Видео сигнал поступает на модуль цветности МЦ-41 на ИС 18, расположенную в субмодуле СМЦ-41. В транскодере осуществляется опознавание сигналов, поступающих на вход. При поступлении сигналов, кодированных по системе СЕКАМ , они преобразуются в сигналы псевдо-ПАЛ, т. е. в цветоразностные сигналы E’r-y и E’b-y, модулированные с помощью несущей частоты 4.43 МГц с фазовым сдвигом 90. Сформированный сигнал псевдо-ПАЛ поступает на декодер ПАЛ. После усиления в декодере и разделения на прямой и задержанный сигналы поступают на коммутатор транскодера, где преобразуются в параллельные квадратурно-модулированные сигналы Е’r-y и Е’b-y. Демодуляция этих сигналов, выделение сигнала Е’g-y и преобразование цветоразностных сигналов в сигналы основных цветов Е’r, E’g и E’b осуществляется ИС 19.

При приеме сигналов, кодированных по системе ПАЛ, транскодер участия в их обработки не принимает и входной сигнал подается на вход декодера ПАЛ на ИС 19. В декодере регулируются насыщенность, контрастность и яркость. С выхода ИС 19 сигналы основных цветов поступают на входные видеоусилители 20, 21, 22 и датчики устройства автоматического поддержания ба

ланса белого (АББ) 43, 44, 45. Датчики суммируют напряжения трех испытательных строк, передаваемых после кадрового гасящего импульса. Эти напряжения пропорциональны токам утечки, которые из-за разброса параметров ЭОП кинескопа оказываются различными при различных запирающих напряжениях, что приводит к нарушению баланса белого.

Устройство ААБ, используя информацию о токах утечки, корректирует величины запирающих напряжении, необходимых для поддержания баланса белого в процессе эксплуатации кинескопа.

На плате кинескопа ПК-3-1 размещена панель кинескопа, регуляторы фокусирующего и ускоряющего напряжении и разрядники.

Модули строчной МС-3-1 и кадровой МК-41 разверток предназначены для создания отклоняющих токов строчной и кадровой частоты и формирования ряда импульсных напряжении, необходимых для функционирования модуля цветности, устройств стабилизации размеров АПЧиФ, ограничения тока лучей.

Модуль строчной развертки состоит предварительного усилителя 23, выходного каскада 24, строчного трансформатора (ТВС) 25, умножителя напряжения 26, вторичных источников питания 27, субмодуля коррекции растра СКР-2.

Предварительный усилитель строчной развертки запускается прямоугольными импульсами, которые поступают с модуля кадровой развертки. Выходной каскад 25 связан с ОС и с ТВС. Импульсы обратного хода, создаваемые во вторичной обмотке ТВС, используется для питания подогревателей кинескопа (П), выпрямители питания видеоусилителей канала цветности 27, устройства ограничения цвета лучей, сигнала синхронизации кадровой развертки, а также умножителя для питания ускоряющего и фокусирующего электродов и анода кинескопа.

Субмодуль СКР-2 предназначен для коррекции геометрических искажении вертикальных линии. Он состоит из формирователя параболического напряжения 28, и выходного каскада 30.

Как упоминалось, ПЦТВ с МРК-41 поступает, помимо модуля цветности и платы внешней коммутации, также на модуль кадровой развертки МК-41. В ИС 31 этого модуля, выполняющего роль синхроселектора, выделяются сигналы запуска строчной и кадровой разверток, происходит формирование прямоугольных импульсов строчной частоты и автоматическая подстройка их частоты и фазы, формируются трехуровневый стробирующий импульс для выделения цветовой поднесущей и кадровый гасящий импульс.

Вторая ИС 32 выполняет роль буферного и оконечного каскадов кадровой развертки. В нее входят также устройство термозащиты, Стабилизатор напряжения и генератор импульсов обратного хода.

Питание телевизора осуществляется модулем МП-3-3, который используется также в телевизорах 3УСЦТ. В его состав входят сетевой выпрямитель 36, формирователь импульсов запуска 37, генератор 38, импульсный трансформатор 39,каскад управления 41, устройство стабилизации 40, устройство защиты 42, источники постоянного напряжения 46.
