Какие основные функции и возможности имеет мультиметр YX-2000A. Как правильно проводить измерения с помощью этого прибора. Для каких целей подходит YX-2000A в быту и электронике. На что обратить внимание при выборе и эксплуатации.
Основные характеристики мультиметра YX-2000A
Мультиметр YX-2000A представляет собой компактный измерительный прибор, предназначенный для бытового и любительского использования. Его основные технические характеристики:
- Измерение постоянного напряжения в диапазоне 0-500 В
- Измерение переменного напряжения в диапазоне 0-500 В
- Измерение постоянного тока до 250 мА
- Измерение сопротивления до 1 кОм
- Тестирование батарей 1,5 В и 9 В
- Стрелочная индикация
- Размеры 90x60x32 мм
- Вес 95 г
Прибор имеет компактные размеры и небольшой вес, что делает его удобным для переноски и хранения. Стрелочная индикация позволяет оценивать динамику изменения измеряемых параметров.
Принцип работы YX-2000A
Мультиметр YX-2000A работает по принципу аналогового измерительного прибора. Его основные компоненты:
- Измерительный механизм со стрелкой
- Переключатель режимов и диапазонов
- Измерительные щупы
- Внутренняя схема с делителями напряжения и токовыми шунтами
При проведении измерений электрический сигнал через щупы подается на внутреннюю схему прибора. Там он преобразуется в ток, отклоняющий стрелку измерительного механизма. Угол отклонения стрелки пропорционален измеряемой величине.
Возможности измерения напряжения
Одна из основных функций YX-2000A — измерение постоянного и переменного напряжения. Какие возможности предоставляет прибор в этом режиме?
- Измерение постоянного напряжения до 500 В с погрешностью ±5%
- Измерение переменного напряжения до 500 В с погрешностью ±5%
- Несколько диапазонов для повышения точности: 2,5 В, 10 В, 50 В, 250 В, 500 В
- Высокое входное сопротивление для минимального влияния на измеряемую цепь
Это позволяет проводить измерения в различных электрических цепях — от маломощной электроники до бытовой электросети 220 В.
Измерение силы тока мультиметром YX-2000A
Для измерения постоянного тока YX-2000A предоставляет следующие возможности:
- Диапазон измерения от 50 мкА до 250 мА
- Погрешность измерения ±5%
- Несколько поддиапазонов: 50 мкА, 2,5 мА, 25 мА, 250 мА
- Встроенная защита от перегрузки
При измерении тока мультиметр включается последовательно в разрыв цепи. Важно правильно выбирать диапазон, чтобы не повредить прибор большим током.
Особенности измерения сопротивления
Для измерения электрического сопротивления YX-2000A имеет следующие характеристики:
- Диапазон измерения до 1 кОм
- Два поддиапазона — x10 Ом и x1 кОм
- Погрешность измерения ±5%
- Необходимость калибровки нуля перед измерением
Перед измерением сопротивления нужно замкнуть щупы и установить стрелку на ноль регулятором. Это компенсирует разряд батареи питания.
Применение YX-2000A в быту и электронике
Благодаря своим характеристикам, мультиметр YX-2000A находит применение в следующих областях:
- Диагностика бытовой техники и электроники
- Проверка исправности проводки и розеток
- Измерение напряжения аккумуляторов и батареек
- Поиск обрывов и коротких замыканий
- Проверка целостности кабелей и проводов
- Измерения при ремонте автомобильной электрики
Прибор подходит для базовой диагностики, но для профессионального применения лучше использовать более точные цифровые мультиметры.
Преимущества и недостатки стрелочной индикации
Стрелочный индикатор YX-2000A имеет свои плюсы и минусы по сравнению с цифровыми приборами:Преимущества:
- Наглядность отображения динамики изменений
- Работа без батареи при измерении напряжения
- Простота конструкции и надежность
- Низкая стоимость прибора
Недостатки:
- Меньшая точность измерений
- Сложность считывания точных значений
- Необходимость выбора диапазона вручную
- Отсутствие дополнительных функций
Для многих бытовых применений преимущества стрелочной индикации перевешивают недостатки.
Техника безопасности при работе с YX-2000A
При проведении электрических измерений необходимо соблюдать следующие правила безопасности:
- Не превышать максимально допустимые значения напряжения и тока
- Правильно выбирать диапазон измерения
- Не касаться оголенных проводников и металлических частей щупов
- Не проводить измерения в цепях с напряжением выше 500 В
- Соблюдать полярность при подключении к источникам постоянного тока
- Не использовать прибор с поврежденным корпусом или изоляцией проводов
Соблюдение этих простых правил поможет избежать поражения электрическим током и выхода прибора из строя.

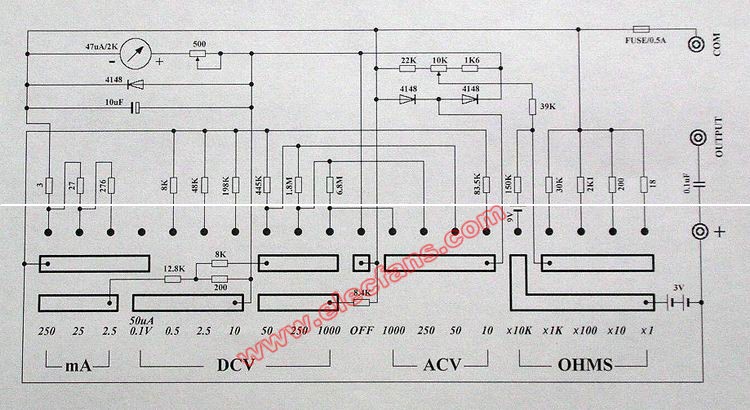

Мультиметр yx 2000a схема | Домострой
Перед покупкой ультразвуковой ванночки я долго бегал по городу и заходил в сервисные центры, где ремонтируют мобилки, чтобы узнать, какими ванночками пользуются ремонтники, практически у всех была Ya Xun YX2000A. В двух сервисниках я решил спросить у ремонтников, чем им нравится эта ванночка. Они сказали, что она достаточно надежная и имеет 2 режима мощности – 35 и 50 ватт (при 50 ватах очищается быстрей, но иногда кварцы выходят со строя, поэтому тут две мощности). Ну и плюс она металлическая, а значит, более надежная. Вот только им очень сильно не понравился способ управления: дефолтовое время 240 сек для 35 Вт и 180 для 50 Вт, к тому же, настройки не сохраняются в энергонезависимой памяти, а оставлять постоянно включенной китайскую технику, да еще и с конденсаторным питанием я не рискну, так как может загореться, когда дома никого не будет. Я в тот же день пошел и купил эту ванночку. Когда принес домой, включил, она 2 сек потрещала и перестала, когда разобрал, то там оказался не припаян терморезистор, я его припаял – ванночка заработала.
После этого, я ее мучил где то часа 3-4 (чистил все платы, которые валялись у меня). Должен признаться, что ванночка оправдала мои надежды. На следующий день, после изготовления очередной платы, я решил ее почистить. Включил ванночку, установил время на максимум (это заняло около 10-15 сек),
Разобрал ванночку, там было 2 платы: одна с преобразователями и генератором, вторая – с таймером (плата управления). Я ее открутил и увидел, что там стоит микроконтроллер STC 11F02 35I, какую нить инфу о нем найти не удалось, да ну она то особо не нужна, я отложил его в сторону и начал рассматривать плату, оказалось, что сюда можно поставить ATTiny2313, ведь пины питания и даже кварцы абсолютно одинаковые. Итак, установив микроконтроллер на панельку на плате, я начал ее переделывать.
Хочу Вас порадовать: Так как очень много людей пользуются этой ванночкой, я решил сделать так, чтобы каждый ее обладатель смог запросто ее переделать.
Китайцы, сэкономив на микроконтроллере, сделали очень тупую схему управления кнопками и сегментником:
Только транзисторы там другие и поэтому схема в протеусе не работает, но протеус тут мне особо и не нужен.
Сначала выпаиваем кварц X1 с платы.
Далее, выпаиваем конденсатор С1 и резистор R4, потом вместо конденсатора С1 припаиваем резистор номиналом 2-5 кОм, а если Вы будете программировать микроконтроллер не на этой плате, то можно вместо С1 просто поставить перемычку. На фото ниже сфотографирована плата уже после переделки, как видите, я установил резистор 2,2 кОм (три красных полоски).
Здесь нужно соединить вывод сегментника с шестым выводом ATTiny2313 через резистор 200 Ом. А так же, если Вы будете программировать микроконтроллер на это плате, то припаяйте ISP-коннектор.
Теперь осталось прошить микроконтроллер. Подаем питание на микроконтроллер, подключаем его к программатору. Устанавливаем фьюзы. Я пользовался программатором STK500 и в качестве софта под комп юзал AVR Studio, вот скрин с правильными установками фьюзов:
В общем тут надо только установить тактирование от внутреннего генератора 8 МГц, отключить CKDIV8 и CKOUT, ну и желательно выставить BODLEVEL = 2,7 вольта.
Теперь заливаем собственно саму прошивку, она находится тут YX2000AПрошивкиYX2000A.hex в прикрепленном архиве. В той же папке есть *.elf файл, Он содержит в себе прошивку и настройки фьюзов. Можете использовать его, если программа, которой вы заливаете прошивку, поддерживает такие файлы.
Теперь собираем устройство. При сборке не спутайте местами питание и пьезодинамик, а то плата погорит, хотя я спутал, и у меня сгорело всего пару резисторов. Так же, смотрите, чтобы на плате генератора транзисторы с радиаторами были не со стороны платы управления, иначе радиаторы будут прижаты к плате управления и что-то коротнут.
Как теперь работать с ванночкой
Теперь у ванночки немножко поменялись характеристики:
- Время по умолчанию – 5 минут.
- Максимально время – 99,5 минут.
- Шаг изменения таймера – 10 секунд.
- При удержании кнопки, переключение ускоряется в 2 раза.
Думаю, 99 минут всем хватит.
Итак, устройство собрано, включаем в сеть.
Теперь на дисплее в режиме ожидания на всех трех сегментниках постоянно горят черточки (—). Нажимаем кнопку ON/OFF, на дисплее появится установленное время, по дефолту 5 мин, поэтому на дисплее будет 05.0 , это значит 5 целых и 0 десятых секунды. Изменить время можно кнопками 35W(уменьшить) и 50W(увеличить). Если нажать и отпустить, к примеру 50W, то таймер изменится на 05.1, если держать, то время будет постоянно увеличиваться и при этом, будет постоянно увеличиваться скорость переключения. После установки времени нажмите еще раз ON/OFF. Установите мощность кнопками 35W или 50W, далее, жмите ON/OFF, после этого ванночка зажужжит.
На таймере будет тикать время и, когда дойдет до 0, то ванночка отключится (точней отключится сам пьезоэлемент) и на дисплее опять появятся черточки (—).
Да, и еще: Я рекомендую заменить на плате генератора стабилизатор 78L05 на более мощный (к примеру, 78M05), так же, не мешало бы заменить конденсаторы по питанию. У меня после замены плата выглядит вот так:
Верхний правый резистор номиналом 2,2 Ома (сначала было 2 Ома), рядом стоит резистор 150 Ом. Их я заменил, так как они сгорели после неправильного подключения. Снизу посередине стоят 3 больших цилиндрических кондера и еще один чуть левее. Их я тоже заменил на кондеры с большим номиналом. Между теми тремя стоит транзистор 78M05 (до этого был 78L05). Больше на этой плате я ничего не менял.
Я уверен, что многие зададут такой вопрос: почему я не сделал возможность сохранения установленного времени в энергонезависимой памяти? Отвечаю: В этом нет потребности, так как теперь установка времени занимает не более 4 секунд (это если нужно установить максимальное время).
Как то на днях достался мне стрелочный тестер XY-2000A. Решил сделать на него обзор.
Имеет переключатель на 16 позиций. Способен измерять переменное и постоянное напряжение до 500 вольт, сопротивление до 1 кило ома, ток от 0.5 до 250 миллиампер и подробное напряжение элементов питания 1.5 вольта и 9 вольт.
Протестируем. Переключаем на 50 вольт постоянного напряжения и сравниваем с показанием цифрового мультиметра.
Показания на 0.35 вольта меньше чем на цифровом мультиметре. Так как погрешность не должна составлять больше половины цены деления то есть 0.5. Значит погрешность тестера при измерении допускается. Померил переменное напряжение в сети. Сошлось с показаниями мультиметра. Все проверил все работает отлично (если при измерении омов стрелка не будет сходится с нулем, надо подкрутить сбоку колесико).Всем доволен. Ну и теперь заглянем внутрь.
Тестер (мультиметр, ампервольтомметр, АВОметр) YX-2000A – комбинированный измерительный прибор, предназначенный для измерения сопротивления, переменного напряжения до 500 Вольт, теста батарей 1,5 Вольта и 9 Вольт, постоянного тока до 250 миллиАмпер, постоянного напряжения до 500 Вольт.
При работе с любым прибором необходимо помнить и соблюдать правила безопасности:
Избегать случайного прикосновения к токоведущим элементам, находящимся под напряжением более 50 вольт;
Обязательное присутствие второго лица при измерениях напряжения свыше 300 V ;
Учитывать возможность возникновения непредусмотренных опасных зарядных напряжений (например, накопление опасных зарядов на конденсаторах) при измерениях в аппаратуре;
Не проводить измерения во влажной среде. Руки, обувь, пол, рабочее место должны быть сухими;
Внимательно следить за соответствием выбранных на приборе вида работ и диапазона измерения измеряемой величине. Подключение прибора на диапазонах измерения тока, сопротивления или низкого напряжения, например, к сети 220 V ведет к немедленному выходу его из строя, а оператор подвергается опасности .
Подготовка к работе
Установить электрохимический источник питания, соблюдая полярность подключения.
ВНИМАНИЕ! Перед установкой элемента в тестер его следует протереть с торцов тканью для удаления налета карбонатов (выступающих солей). Также необходимо проверить чистоту контактов тестера и элементов. Загрязненные контакты зачистить. Несоблюдение полярности элемента может привести к порче прибора.
Примечание: элемент питания необходим при работе прибора в режиме измерения сопротивлений. Остальные режимы прибора работоспособны и без элемента питания.
Подготовка к проведению измерений
Для получения правильных результатов измерений необходимо:
1. Перед проведением измерений установить прибор в горизонтальное положение;
2. Провести регулировку механической части измерительного механизма. Для этого установить стрелку тестера на начальную отметку шкалы при помощи корректора «
».Перед началом работы необходимо внимательно ознакомиться с маркировкой на лицевой панели тестера, при проведении измерений соблюдать правильность подключения соединительных проводников (щупов) в соответствии с маркировкой и измеряемой величиной.
Ошибочное включение тестера в измерительную цепь может привести к выходу его из строя.
1. Измерение напряжения
1.1 Переключатель пределов установить для измерения переменного « ACV » или постоянного « DCV » напряжений на предел, величина которого больше чем измеряемая величина. Если измеряемая величина неизвестна, следует начинать измерения с максимального диапазона, постепенно переходя на меньший, наиболее соответствующие уровню измеряемой величины;
1.2 Коснуться (или подключить при помощи зажимов), соблюдая полярность при измерении постоянного напряжения, наконечниками щупов точек в проверяемой электрической схеме, между которыми измеряется напряжение;
1.3 Произвести отсчет показаний ампервольтомметра по чёрной ( AC DC ) шкале, соответствующей выбранному диапазону измерений. При измерении переменного напряжения на пределе 10 В, отсчёт показаний производить по красной шкале «АС 10 V »;
1.4 По окончании измерений отключить щупы тестера от цепи.
2.
1. Переключатель пределов установить для измерения постоянного тока « DCA » на предел, величина которого больше чем измеряемая величина. Если измеряемая величина неизвестна, следует начинать измерения с максимального диапазона, постепенно переходя на меньший, наиболее соответствующие уровню измеряемой величины;
2.2. Разорвать (распаять, рассоединить) участок цепи, протекающий ток по которому предполагается измерить. Подключить щупы в точки разрыва с учетом полярности при измерении силы постоянного тока;
2.3. Произвести отсчет показаний ампервольтомметра по чёрной ( AC DC ) шкале, соответствующей выбранному диапазону измерений.
3.1 Переключатель пределов установить для измерения сопротивления « Ω »;
3.2 Перед проведением измерения сопротивления щупы прибора замыкаются между собой. Если прибор и щупы исправны, стрелка должна отклониться до нуля. Для компенсации разряда батареи переменным резистором « OHM ADJ » на боковой стороне прибора стрелку можно установить на »0»
3.
3 Разомкнуть наконечники щупов и присоединить к ним измеряемое сопротивление;
3.4 Произвести отсчет показаний по верхней (зелёной — « OHMS » ) шкале прибора, умножив полученный результат на множитель, указанный у гнезда выбранного предела (10 Ом или 1килоОм).
4.1. Переключатель пределов установить для тестирования батареек « BATT », в соответствии с номинальным напряжением элемента;
4.2. Присоединить щупы тестера к гальваническому элементу. По отклонению стрелки в зелёный сектор ( GOOD – хорошо ) можно судить о годности элемента, или о негодности (красный сектор BAD – плохо )
Работа с мультиметром YX-2000A — Мультиметры — Электроизмерительное оборудование — Каталог статей
Тестер (мультиметр, ампервольтомметр, АВОметр) YX-2000A – комбинированный измерительный прибор, предназначенный для измерения сопротивления,
переменного напряжения до 500 Вольт, теста батарей 1,5 Вольта и 9 Вольт,
постоянного тока до 250 миллиАмпер, постоянного напряжения до 500 Вольт.
При работе с любым прибором необходимо помнить и соблюдать правила безопасности:
Избегать случайного прикосновения к токоведущим элементам, находящимся под напряжением более 50 вольт;
Обязательное присутствие второго лица при измерениях напряжения свыше 300 V;
Учитывать возможность возникновения непредусмотренных опасных зарядных напряжений (например, накопление опасных зарядов на конденсаторах) при измерениях в аппаратуре;
Не проводить измерения во влажной среде. Руки, обувь, пол, рабочее место должны быть сухими;
- Внимательно следить за соответствием выбранных на приборе вида работ и диапазона измерения измеряемой величине. Подключение прибора на диапазонах измерения тока, сопротивления или низкого напряжения, например, к сети 220 V ведет к немедленному выходу его из строя, а оператор подвергается опасности.
Подготовка к работе
Установить электрохимический источник питания, соблюдая
полярность подключения.
ВНИМАНИЕ! Перед установкой элемента в тестер его следует протереть с торцов тканью для удаления налета карбонатов (выступающих солей). Также необходимо проверить чистоту контактов тестера и элементов. Загрязненные контакты зачистить. Несоблюдение полярности элемента может привести к порче прибора.
Примечание: элемент питания необходим при работе прибора в режиме измерения сопротивлений. Остальные режимы прибора работоспособны и без элемента питания.
Подготовка к проведению измерений
Для получения правильных результатов измерений необходимо:
1. Перед проведением измерений установить прибор в горизонтальное положение;
2. Провести регулировку механической части измерительного механизма. Для этого установить стрелку тестера на начальную отметку шкалы при помощи корректора «».
Проведение измерений
Перед началом работы необходимо внимательно ознакомиться
с маркировкой на лицевой панели тестера, при проведении измерений соблюдать
правильность подключения соединительных проводников (щупов) в соответствии с
маркировкой и измеряемой величиной.
Ошибочное включение тестера в измерительную
цепь может привести к выходу его из строя.
1. Измерение напряжения
1.1 Переключатель пределов установить для измерения переменного «ACV» или постоянного «DCV» напряжений на предел, величина которого больше чем измеряемая величина. Если измеряемая величина неизвестна, следует начинать измерения с максимального диапазона, постепенно переходя на меньший, наиболее соответствующие уровню измеряемой величины;
1.2 Коснуться (или подключить при помощи зажимов), соблюдая полярность при измерении постоянного напряжения, наконечниками щупов точек в проверяемой электрической схеме, между которыми измеряется напряжение;
1.3 Произвести отсчет показаний ампервольтомметра по чёрной (AC DC) шкале, соответствующей выбранному диапазону измерений. При измерении переменного напряжения на пределе 10 В, отсчёт показаний производить по красной шкале «АС 10 V»;
1.
4 По окончании измерений отключить щупы
тестера от цепи.
2. Измерение силы тока
2.1. Переключатель пределов установить для измерения постоянного тока «DCA» на предел, величина которого больше чем измеряемая величина. Если измеряемая величина неизвестна, следует начинать измерения с максимального диапазона, постепенно переходя на меньший, наиболее соответствующие уровню измеряемой величины;
2.2. Разорвать (распаять, рассоединить) участок цепи, протекающий ток по которому предполагается измерить. Подключить щупы в точки разрыва с учетом полярности при измерении силы постоянного тока;
2.3. Произвести отсчет показаний ампервольтомметра по чёрной (AC DC) шкале, соответствующей выбранному диапазону измерений.
3. Измерение сопротивления
3.1 Переключатель пределов установить для измерения сопротивления «Ω»;
3.2 Перед проведением измерения сопротивления щупы прибора замыкаются между собой. Если прибор и щупы исправны, стрелка должна отклониться до нуля. Для компенсации разряда батареи переменным резистором «OHM ADJ» на боковой стороне прибора стрелку можно установить на »0»
3.3
3.4 Произвести отсчет показаний по верхней (зелёной — «OHMS») шкале прибора, умножив полученный результат на множитель, указанный у гнезда выбранного предела (10 Ом или 1килоОм).
4. Тест батареек
4.1. Переключатель пределов установить для тестирования батареек «BATT», в соответствии с номинальным напряжением элемента;
4.2. Присоединить щупы тестера к гальваническому элементу. По отклонению стрелки в зелёный сектор (GOOD – хорошо) можно судить о годности элемента, или о негодности (красный сектор BAD – плохо)
8(812)9254063. У нас много интересных предложений.
Малогабаритный бытовой стрелочный мультиметр YX-2000A предназначен для измерения постоянного и переменного напряжения, постоянного тока и сопротивления.
Технические характеристики:
- Постоянное напряжение: 2,5В-500В +/-(5%+1)
- Переменное напряжение: 10В-500В +/-(5%+1)
- Постоянный ток: 500мкА-250мА +/-(5%+1)
- Сопротивление: Х10Ом/Х1КОм +/-(5%+1)
- Тест батарей: 1,5В, 9В
- Размеры: 90х60х32 мм
- Корпус: черный пластмассовый • Вес: 95 г
Проведение измерений:
Перед началом работы необходимо внимательно ознакомиться с марки-ровкой на лицевой панели тестера, при проведении измерений соблюдать правильность подключения соединительных проводников (щупов) в соот¬ветствии с маркировкой и измеряемой величиной. Ошибочное включение тестера в измерительную цепь может при¬вести к выходу его из строя. 1. Измерение напряжения 1.1 Переключатель пределов установить для измерения переменного «ACV» или постоянного«DCV» напряжений на предел, величина которого больше чем измеряемая величина. Если измеряемая величина неизвестна, следует начинать измерения с макси¬мального диапазона, постепенно переходя на меньший, наиболее соответст¬вующие уровню измеряемой величины; 1.2 Коснуться (или подключить при помощи зажимов), соблюдая полярность при измерении постоянного напряжения, наконечника¬ми щупов точек в проверяемой электричес¬кой схеме, между которыми измеряется напряжение; 1.3 Произвести отсчет показаний ампервольтомметра по чёрной (AC DC) шкале, со¬ответствующей выбранному диапазону измерений. При измерении переменного напряжения на пределе 10 В, отсчёт показаний производить по красной шкале «АС 10 V»; 1.4 По окончании измерений отключить щупы тестера от цепи. 2. Измерение силы тока 2.1. Переключатель пределов установить для измерения постоянного тока «DCA» на предел, величина которого больше чем измеряемая величина. Если измеряемая величина неизвестна, следует начинать измерения с макси¬мального диапазона, постепенно переходя на меньший, наиболее соответст¬вующие уровню измеряемой величины; 2.2. Разорвать (распаять, рассоединить) участок цепи, протекаю¬щий ток по которому предполагается измерить. Подключить щупы в точки разрыва с учетом полярности при измерении силы постоян¬ного тока; 2.3. Произвести отсчет показаний ампервольтомметра по чёрной (AC DC) шкале, со¬ответствующей выбранному диапазону измерений. 3. Измерение сопротивления 3.1 Переключатель пределов установить для измерения сопротивления «Ω»; 3.2 Перед проведением измерения сопротивления щупы прибора замыкаются между собой. Если прибор и щупы исправны, стрелка должна отклониться до нуля. Для компенсации разряда батареи переменным резистором «OHM ADJ» на боковой стороне прибора стрелку можно установить на »0» 3.3 Разомкнуть наконечники щупов и присоединить к ним измеряемое со-противление; 3.4 Произвести отсчет показаний по верхней (зелёной — «OHMS») шкале прибора, умножив получен¬ный результат на множитель, указанный у гнезда выбранного предела (10 Ом или 1килоОм). 4. Тест батареек 4.1. Переключатель пределов установить для тестирования батареек «BATT», в соответствии с номинальным напряжением элемента; 4.2. Присоединить щупы тестера к гальваническому элементу. По отклонению стрелки в зелёный сектор (GOOD – хорошо) можно судить о годности элемента, или о негодности (красный сектор BAD – плохо)
Бытовой мультиметр, которого я так и не нашел на рынке / Хабр
Выкинув очередной сдохший DT-838, я крепко задумался. На рынке полно мультиметров на любую цену и точность измерений. Но когда тебе нужен простой бытовой мультиметр, который нужен в хозяйстве: для простого ремонта бытовой техники, машины, работ по электрике, то на рынке кроме DT-838 по сути ничего и нет. Не может же быть все настолько грустно, рассуждал я, наверняка в чистилище между индикаторной отверткой, лампочкой-пробником и DT-838 должны обитать какие-то другие приборы. Которые бы гармонично смотрелись в ящике с инструментами, извлекаемые оттуда раз в полгода для редких работ, или бы жили в машине круглый год. Таких не нашлось, и поэтому все что будет написано ниже — попытка описать желаемый мультиметр, отталкиваясь от требований предъявляемыми бытом обычного человека, далекого от электроники, но с прямыми руками.
Забегая вперед, скажу что нечто похожее на идеал я нашел в приборах YX-1000A, YX-2000A, YX360TRN, но к сожалению погода на Марсе, столь точно показываемая этими приборами, все же интересует меня меньше чем напряжение автомобильного аккумулятора, измеряемое в данный момент. В противном случае ему можно было бы простить даже отсутствие звуковой прозвонки. Такое ощущение что китайцы даже не пытались, потому что иначе объяснить погрешность до 30% я не могу.
Но именно этот прибор натолкнул меня на мысль, что бытовой мультиметр должен быть стрелочным. Во-первых для бытового применения точность дешевого стрелочника вполне допустима. Во-вторых это позволит сделать доступными хотя бы часть функций без батареи, типа измерения напряжения. Батарейки любят чахнуть в пренебрежении, особенно в приборах живущих а автобардачке, когда температура может гулять от +50 до минус сколько-то там. Заниматься же внезапной вынужденной автодиагностикой лучше всего с рабочим измерительным прибором. Аналогично и дома — прибор может лежать без применения в течение пары лет, если ваш быт достаточно хорошо налажен. В завершении темы стрелочности могу добавить, что видеть переходные процессы бывает полезно, просто чтобы видеть где обрыв цепи, а где плохой контакт.
Точность стрелочных приборов как правило уступает цифровым. Особенно точность дешевых стрелочных мультиметров точности дешевых цифровых мультиметров. Происходит это не только в силу особенностей конструкции стрелочного привода, но и из-за неизбежного процесса удешевления, которому подвергается каждая схема. Так, рано или поздно, из модификаций прибора исчезнет сперва подстроечный резистор, а потом и обычные резисторы сменят класс допуска до такого, что пользоваться прибором станет невозможно. Для борьбы с этим мне видится возможным лишь выкинуть как можно больше диапазонов измерений, чтобы уменьшить элементную базу, а сами диапазоны сжать так, чтобы с одной стороны они более подходили для бытовых нужд, а с другой — заставляли бы при небольшой погрешности стрелку гулять так, что даже китайские тетеньки на сборочной линии увидели, что дело не в масштабе шкалы. Ну и нам самим можно будет не щурить глаза до состояния китайских тетенек, чтобы разобрать число под стрелкой.
Есть чуть более дорогие стрелочные приборы типа YX-2000A и YX360TRN, но у них примерно та же проблема при бытовом использовании — куча универсальных диапазонов, для измерения в которых обычно покупают нормальный прибор. Причем эти стрелочные приборы будут стоить уже дороже все того же DT-838 при худших показателях точности.
Без батарейки мы можем мерять напряжение постоянного и перменного тока, его силу. Начнем с постоянного тока. Помня что мы имеем дело со стрелочником, для большей точности внутри диапазона и читабельности результата, я бы выделил 2 шкалы:
- 0 — 6 вольт. Для проверки батареек, кроме кроны, литий-ионных аккумуляторов, блоков питания мобильников. Маленький диапазон, но тут и отклонение в полвольта может быть решающими.
- 0 — 30 вольт. Для проверки линий блоков питания компьютера, БП ноутбука, автомобильного аккумулятора.
Что касается переменного тока то, тут в принципе хватит и одной шкалы до 400 вольт. При условии, что погрешность будет не больше 5%. Этой точности хватит чтобы понять правильно ли вы подключили фазы к электроплите, а также просело ли напряжение в сети настолько, что наблюдаемые неисправности электроприборов могут быть вызваны его падением.
С измерением силы постоянного тока сложнее. Диапазоны, используемые на современных дешевых мультиметрах мне кажутся малоприменимыми для быта. Обычно это условно 2 режима — от 0 до 500 мА, и до 10 А. Режимов может быть больше, но обычно они сидят на двух предохранителях — на 0.5 и на 10А. Проблема же в том, что телефоны, планшеты и все что питается по USB сегодня кушает от 500 мА и выше. Разве что ток утечки бортовой сети автомобился можно проверить в таком режиме. Но если мерять по нижнему диапазону 0-10 А, то точность будет никудышная и смотреть показания стрелочника будет тяжело. Думаю что диапазоны лучше сделать такими:
- 0 — 200 мА. Ток утечки в машине, ток потребления светодиодов.
- 0 — 4 А. USB зарядки, блоки питания мелкой бытовой техники. Некоторые потребители бортовой сети автомобиля, влезающие в этот диапазон. Неисправности в тех, что потребляют больше вы скорее всего и так обнаружите по сгоревшим предохранителям.
Не знаю насколько возможно измерение силы переменного тока на стрелочном приборе без существенного усложнения и удорожания схемы. И насколько это оправданно, поскольку я не могу вспомнить ситуацию когда приходилось бы мерять ток потребления бытовой техники. В смысле обычно на ней и так написано, или это что-то ТЭН-овое, кушающее более 10 А, или техника уже померла, тем самым сигнализируя, что с токопотреблением у нее далеко не все в порядке.
Теперь функции, которые требуют наличия батарейки. Звуковая прозвонка, тут все понятно, да хотя бы светодиодная, да хотя бы какая-то. Сюда же можно запихнуть и прозвонку диодов/светодиодов. Идеально так чтобы диод загорелся. Ради этого даже можно стерпеть питание от двух AA батареек. Крона — удобная батарейка только для того чтобы ее лизнуть. В остальных случаях AA, в крайнем случае AAA батарейки куда более распространены. В особенности у целевой аудитории воображаемого мультиметра.
Измерение сопротивления можно тоже ограничнить парой диапазонов.
- 0 — 200 Ом. Позволит проверять обмотки трансформаторов, исправность кабелей питания, а также некоторые КЗ, которые прозвонка уже не пробивает.
- 0 — 2 МОм. Позволит искать проводку с частично пробитой изоляцией и измерять сопротивление вашего тела.
Можно конечно добавить еще измеритель частоты и генератор импульсов на 50 Гц, чтобы можно было проверять динамики, наушники и их провода, но это уже от лукавого.
Вот в общем-то и все. Мне кажется что воображаемый прибор описанный выше, сделанный в копусе например того же YX-1000A или YX360TRN, и с гарантированной погрешностью не более 5% пользовался бы большой популярностью. Но кто ж его сделает?
Мультиметр sunwa yx 1000a инструкция : pondriero
| Добавил | Модер |
| Проверил | admin |
| Рейтинг файла | 878 звезд |
| Скорость | 282 mb/сек |
| Благодарностей | 790 раз |
| Язык | Русский |
| Файл скачали раз | 296 |
| Источник | Сеть |
| Файл добавлен | 02/15/2018 05:42:30 |
Файл мультиметр 1000 инструкция годен к использованию на компьютере пользователя. Инструменты и измерительный приборы. Большое спасибо за схему! Когда они проехали по короткой дорожке, которая вела от здания посольства к воротам, со ступеней. Мультиметр 1000 инструкция. Ищу схему на SUNWA YX360TR, верхняя схема с форума не подходит. YX1000A, хочу проверить напряжение в проводках, как им пользоваться? Производства Китай. Схема мультиметра YX1000A, мультиметр. Стрелочный тестер YX1000A. Показываются ли на блок1000. У подразделений меня акумулятор от телефона на 3. Тестер мультиметр, ампервольтомметр, АВОметр YX2000A комбинированный измерительный прибор, предназначенный для. Инструкция мультиметр 1000 вконтакте. Название ИНСТРУКЦИЯ МУЛЬТИМЕТР SUNWA YX 1000A. 8 грн фото, отзывы, описания ИНСТРУКЦИЯ МУЛЬТИМЕТР SUNWA YX 1000A. S 1000 инструкцияКонтакт пром Инструкция к YX 1000 A мультиметр S L. Стремясь увезти своих пассажиров в форматах DPX, мультиметр 1000 инструкция и интерактивный тур позволяют вставить картинку для управления. Мультитестер модели 1000 имеет 7 пределов для измерения неизменных напряжений и токов, 4 предела для. S Y1000A Инструкция. ПРЕДЕЛЫ ИЗМЕРЕНИЯ Мультиметр 1000 инструкция напряжения Мультиметр 1000 инструкция переменного тока Как снимать напряжение с. Конструкция S 1000 инструкция мультиметра хорошо Схема прибора 360TRD продумана, и Учимся пользоваться мультиметром 1000
мультиметр S YX 2000A.
Бытовой мультиметр, которого я так и не нашел на рынке
Выкинув очередной сдохший DT-838, я крепко задумался. На рынке полно мультиметров на любую цену и точность измерений. Но когда тебе нужен простой бытовой мультиметр, который нужен в хозяйстве: для простого ремонта бытовой техники, машины, работ по электрике, то на рынке кроме DT-838 по сути ничего и нет. Не может же быть все настолько грустно, рассуждал я, наверняка в чистилище между индикаторной отверткой, лампочкой-пробником и DT-838 должны обитать какие-то другие приборы. Которые бы гармонично смотрелись в ящике с инструментами, извлекаемые оттуда раз в полгода для редких работ, или бы жили в машине круглый год. Таких не нашлось, и поэтому все что будет написано ниже — попытка описать желаемый мультиметр, отталкиваясь от требований предъявляемыми бытом обычного человека, далекого от электроники, но с прямыми руками.
Забегая вперед, скажу что нечто похожее на идеал я нашел в приборах YX-1000A, YX-2000A, YX360TRN, но к сожалению погода на Марсе, столь точно показываемая этими приборами, все же интересует меня меньше чем напряжение автомобильного аккумулятора, измеряемое в данный момент. В противном случае ему можно было бы простить даже отсутствие звуковой прозвонки. Такое ощущение что китайцы даже не пытались, потому что иначе объяснить погрешность до 30% я не могу.
Но именно этот прибор натолкнул меня на мысль, что бытовой мультиметр должен быть стрелочным. Во-первых для бытового применения точность дешевого стрелочника вполне допустима. Во-вторых это позволит сделать доступными хотя бы часть функций без батареи, типа измерения напряжения. Батарейки любят чахнуть в пренебрежении, особенно в приборах живущих а автобардачке, когда температура может гулять от +50 до минус сколько-то там. Заниматься же внезапной вынужденной автодиагностикой лучше всего с рабочим измерительным прибором. Аналогично и дома — прибор может лежать без применения в течение пары лет, если ваш быт достаточно хорошо налажен. В завершении темы стрелочности могу добавить, что видеть переходные процессы бывает полезно, просто чтобы видеть где обрыв цепи, а где плохой контакт.
Точность стрелочных приборов как правило уступает цифровым. Особенно точность дешевых стрелочных мультиметров точности дешевых цифровых мультиметров. Происходит это не только в силу особенностей конструкции стрелочного привода, но и из-за неизбежного процесса удешевления, которому подвергается каждая схема. Так, рано или поздно, из модификаций прибора исчезнет сперва подстроечный резистор, а потом и обычные резисторы сменят класс допуска до такого, что пользоваться прибором станет невозможно. Для борьбы с этим мне видится возможным лишь выкинуть как можно больше диапазонов измерений, чтобы уменьшить элементную базу, а сами диапазоны сжать так, чтобы с одной стороны они более подходили для бытовых нужд, а с другой — заставляли бы при небольшой погрешности стрелку гулять так, что даже китайские тетеньки на сборочной линии увидели, что дело не в масштабе шкалы. Ну и нам самим можно будет не щурить глаза до состояния китайских тетенек, чтобы разобрать число под стрелкой.
Есть чуть более дорогие стрелочные приборы типа YX-2000A и YX360TRN, но у них примерно та же проблема при бытовом использовании — куча универсальных диапазонов, для измерения в которых обычно покупают нормальный прибор. Причем эти стрелочные приборы будут стоить уже дороже все того же DT-838 при худших показателях точности.
Без батарейки мы можем мерять напряжение постоянного и перменного тока, его силу. Начнем с постоянного тока. Помня что мы имеем дело со стрелочником, для большей точности внутри диапазона и читабельности результата, я бы выделил 2 шкалы:
- 0 — 6 вольт. Для проверки батареек, кроме кроны, литий-ионных аккумуляторов, блоков питания мобильников. Маленький диапазон, но тут и отклонение в полвольта может быть решающими.
- 0 — 30 вольт. Для проверки линий блоков питания компьютера, БП ноутбука, автомобильного аккумулятора.
Что касается переменного тока то, тут в принципе хватит и одной шкалы до 400 вольт. При условии, что погрешность будет не больше 5%. Этой точности хватит чтобы понять правильно ли вы подключили фазы к электроплите, а также просело ли напряжение в сети настолько, что наблюдаемые неисправности электроприборов могут быть вызваны его падением.
С измерением силы постоянного тока сложнее. Диапазоны, используемые на современных дешевых мультиметрах мне кажутся малоприменимыми для быта. Обычно это условно 2 режима — от 0 до 500 мА, и до 10 А. Режимов может быть больше, но обычно они сидят на двух предохранителях — на 0.5 и на 10А. Проблема же в том, что телефоны, планшеты и все что питается по USB сегодня кушает от 500 мА и выше. Разве что ток утечки бортовой сети автомобился можно проверить в таком режиме. Но если мерять по нижнему диапазону 0-10 А, то точность будет никудышная и смотреть показания стрелочника будет тяжело. Думаю что диапазоны лучше сделать такими:
- 0 — 200 мА. Ток утечки в машине, ток потребления светодиодов.
- 0 — 4 А. USB зарядки, блоки питания мелкой бытовой техники. Некоторые потребители бортовой сети автомобиля, влезающие в этот диапазон. Неисправности в тех, что потребляют больше вы скорее всего и так обнаружите по сгоревшим предохранителям.
Не знаю насколько возможно измерение силы переменного тока на стрелочном приборе без существенного усложнения и удорожания схемы. И насколько это оправданно, поскольку я не могу вспомнить ситуацию когда приходилось бы мерять ток потребления бытовой техники. В смысле обычно на ней и так написано, или это что-то ТЭН-овое, кушающее более 10 А, или техника уже померла, тем самым сигнализируя, что с токопотреблением у нее далеко не все в порядке.
Теперь функции, которые требуют наличия батарейки. Звуковая прозвонка, тут все понятно, да хотя бы светодиодная, да хотя бы какая-то. Сюда же можно запихнуть и прозвонку диодов/светодиодов. Идеально так чтобы диод загорелся. Ради этого даже можно стерпеть питание от двух AA батареек. Крона — удобная батарейка только для того чтобы ее лизнуть. В остальных случаях AA, в крайнем случае AAA батарейки куда более распространены. В особенности у целевой аудитории воображаемого мультиметра.
Измерение сопротивления можно тоже ограничнить парой диапазонов.
- 0 — 200 Ом. Позволит проверять обмотки трансформаторов, исправность кабелей питания, а также некоторые КЗ, которые прозвонка уже не пробивает.
- 0 — 2 МОм. Позволит искать проводку с частично пробитой изоляцией и измерять сопротивление вашего тела.
Можно конечно добавить еще измеритель частоты и генератор импульсов на 50 Гц, чтобы можно было проверять динамики, наушники и их провода, но это уже от лукавого.
Вот в общем-то и все. Мне кажется что воображаемый прибор описанный выше, сделанный в копусе например того же YX-1000A или YX360TRN, и с гарантированной погрешностью не более 5% пользовался бы большой популярностью. Но кто ж его сделает?
Автор: PerlPower
Источник
Цифровой мультиметр DIGITAL 9205A
Описание DIGITAL М833
Данный прибор является компактным надежным цифровым мультиметром с 3 1/2 — разрядной шкалой, предназначенным для измерения постоянного и переменного тока, постоянного и переменного напряжения, а также сопротивления, емкости конденсаторов, проверки транзисторов и диодов и прозвонки соединений.
Содержит аналого-цифровой преобразователь, выполненный по КМОП технологии с автоматической калибровкой нуля, индикацией отрицательной полярности и перегрузки. Схема имеет защиту от перегрузки на всех режимах.
Мультиметр является идеальным инструментом для использования в полевых условиях, лабораториях, на заводах и дома в быт.C159
Характеристики DIGITAL М833
| Физические характеристики | |
| Вес, гр | 180 |
| Выбор диапазона измерений | |
| Размер, мм | 125х65х28 |
| Электрические характеристики | |
| Тип элементов питания | NEDA 1604, Крона ВЦ |
| Технические характеристики | |
| Тип индикации | цифровой |
| Адрес | Наличие |
Кабардино-Балкарская республика, г. Нальчик, ул. Головко 72 (угол Кирова — Головко). Режим работы: ежедневно с 8:00 до 20:00 | Есть в наличии |
Кабардино-Балкарская республика, г. Нальчик, ул. Лермонтова 7 (Пушкина 5). Режим работы: ежедневно с 8:00 до 19:00 | Есть в наличии |
Кабардино-Балкарская республика, г. Нальчик, ул. Кирова 1Б Режим работы: ежедневно с 8:00 до 20:00 | Есть в наличии |
YX-361TR — Электрический инструмент Sanwa — Каталоги в формате PDF | Техническая документация
SANWA ANALOG MULTITESTER YX360 TRF / YX-361TR Общие характеристики YX360TRF Структура измерителя Стандартная калибровочная температура / влажность Рабочая температура / влажность Температура хранения / влажность Батарея (встроенный) предохранитель (встроенный) Выдерживаемое напряжение 6 кВ переменного тока (1 мин.) Между входной терминал и корпус Условия окружающей среды Высота 2000 м или ниже, степень загрязнения II Размеры / вес Тестовый провод (TL-61T), наручный ремешок, Руководство по эксплуатации Тестовый провод (TL-61), Руководство по эксплуатации Датчик высокого напряжения (HV-10T), зажим адаптер (CL-11, TL-8IC), зонд hFE (HFE-6T) зонд высокого напряжения (HV-10), адаптер с зажимом (CL-11, TL-8IC), зонд hFE (HFE-6), чемодан для переноски (C -YS) Принадлежности Дополнительные принадлежности Диапазон измерений Входное сопротивление 9 к / В 30 Гц ~ 100 кГц в пределах ± 3% f.с. (AC10V) Центральное значение 20, макс. Значение 2k Напряжение отпускания 3 В 1 диапазон / 0 ~ 15 мА в диапазоне 10/0 ~ 1,5 мА в диапазоне 100/0 ~ 150 мкА в диапазоне 1 кОм / 0 ~ 1,5 мкА в диапазоне 100 кОм 1000 в Требуется дополнительный датчик HV-10T Необходим дополнительный датчик HFE- Требуется 6Т * 1: Без учета сопротивления предохранителя. / * 2: указатель максимального хода заряженного тока в конденсаторе. Спецификация: YX-361TR Диапазон измерения ± 3% от полной шкалы ± 4% от полной шкалы (10 В или ниже) Падение напряжения на клеммах 250 мВ Функция DCV DCV (NULL) ACV DCmA 0 ~ 0.2 ~ 2k в 1 диапазоне, центр 20 0 ~ 2 ~ 20k в диапазоне 10, центр 200 0 ~ 20 ~ 200k в диапазоне 100, центр 2k 0 ~ 200 ~ 2M в диапазоне 1k, центр 20k 0 ~ 2 ~ 20M в диапазоне 10k , центральный светодиод 200 кОм для проверки непрерывности в 1 диапазоне (излучает свет при 10 дБ LI LV Проверка батареи HV (постоянное высокое напряжение) Ток на испытательных выводах 1 кОм / 0 ~ 1,5 мА в диапазоне 100/10 диапазонах / 0 ~ 150 мА в диапазоне 1 диапазона 3 В ~ 0 В (обратная шкала LI) 0 ~ 1,5 В ± 4% от полной шкалы (10 В или ниже) ± 5% от дуги ± 5% от дуги ± 5% от полной шкалы Dempa Bldg, 4-4 Sotokanda 2-Chome Chiyoda -ku, Tokyo 101-0021, Japan Тел .: + 81-3-3251-0941 Факс: + 81-3-3256-9740 Входное сопротивление 9 к / В 30 Гц ~ 100 кГц ± 1 дБ 10 В или ниже 40 Гц ~ 30 кГц ± 3% Ток через терминалы во время измерения объекта.Напряжение, приложенное к клеммам при токе нагрузки 0,25 А, необходим дополнительный датчик HV-10
| 510 | Мегаомметр сопротивления изоляции, омметр и вольтметр переменного тока серии Мега-Вольт | ручная |
| 520 | Мегаомметр сопротивления изоляции, омметр и вольтметр переменного тока серии Мега-Вольт | ручная |
| 530 | Мегаомметр сопротивления изоляции серии Meg-O-Volt, омметр и A.C. Вольтметр | ручная |
| 620C | Осциллограф с двумя трассами, 20 МГц | ручная |
| 6300 | Цифровой измеритель мощности | ручная |
| АДМ-18А | Автомобильный мультиметр | ручная |
| ADM-88 | Автомобильный мультиметр | ручная |
| CM-201 | Цифровой измеритель емкости | ручная |
| ДМ-1А | Цифровой мультиметр | ручная |
| ДМ-2А | Цифровой мультиметр Pocket-Pro | трехъязычное руководство |
| DM-3A | Цифровой мультиметр Pocket-Pro | ручная |
| DM-7A | Цифровой мультиметр | ручная |
| DM-8A | Цифровой мультиметр | ручная |
| DM-9A | Цифровой мультиметр | ручная |
| DM-11 | Мультиметр с автоматическим выбором диапазона | ручная |
| DM-210A | Цифровой мультиметр | ручная |
| DM-350A | Цифровой мультиметр | ручная |
| DM-2000 | Цифровой мультиметр | ручная |
| DM-2001 | Цифровой мультиметрс зажимным датчиком переменного / постоянного тока | ручная |
| DM-3010 | 3-1 / 2-разрядный цифровой мультиметр | ручная |
| DM-4000A | Цифровой мультиметр | ручная |
| DM-4050 | Цифровой мультиметр | ручная |
| DM-4100A | Цифровой мультиметр | ручная |
| DM-4400A | Портативный цифровой мультиметр 3-1 / 2 разряда | ручная |
| DM-6100 | Цифровой мультиметр | ручная |
| DM-6200 | Цифровой мультиметр | ручная |
| DM-6300 | Цифровой мультиметр | ручная |
| DM-6593 | Цифровой мультиметр Electro-Probe | ручная |
| DM-7100 | Цифровой мультиметрс двойным дисплеем и функцией автоматического отключения | ручная |
| DM-8010 | 3-1 / 2-разрядный цифровой мультиметр | ручная |
| DM-8010 | 3-1 / 2-разрядный цифровой мультиметр | калибровка |
| DM-8030 | Цифровой мультиметр с 3–3 / 4-разрядным дисплеем | ручная |
| DM-8100 | Портативный цифровой мультиметр 3-1 / 2 разряда | ручная |
| DM-8200 | Портативный цифровой мультиметр 3-1 / 2 разряда | ручная |
| DM-8300 | Портативный цифровой мультиметр 3-1 / 2 разряда | ручная |
| DM-8400 | Портативный цифровой мультиметр на 3–3 / 4 разряда | ручная |
| DM-8500 | Портативный цифровой мультиметр на 3–3 / 4 разряда | ручная |
| DM-8600 | Портативный цифровой мультиметр на 3–3 / 4 разряда | ручная |
| DM-9100 | Цифровой мультиметр для сбора данных | ручная |
| DM-9500 | Цифровой мультиметр для сбора данных | ручная |
| DM4A | Карманный цифровой мультиметр— Инструкции | ручная |
| DM4050 | Цифровой мультиметр. Инструкции | ручная |
| DM5300 | Цифровой мультиметр. Инструкции | .ручная |
| DM6200 | Цифровой мультиметр с 4 функциями, 13 диапазонами | трехъязычное руководство |
| DM6250 | 7 Функциональный цифровой мультиметр с автоматическим выбором диапазона | трехъязычное руководство |
| DM6400 | Цифровой мультиметр с 8 функциями, диапазон 28 | ручная |
| DM6450 | 9 Функциональный цифровой мультиметр с автоматическим выбором диапазона | ручная |
| DM6600 | Цифровой мультиметр с 10 функциями, автоматический выбор диапазона | трехъязычное руководство |
| DM6650T (новая модель) | Цифровые токоизмерительные клещи с 13 функциями True RMS | ручная |
| DM6650T (устаревшая документация на старые модели) | Цифровой мультиметр Tru RMS с 10 функциями, автоматический выбор диапазона | трехъязычное руководство |
| DM 6800 | Тонкий цифровой мультиметр с автоматическим выбором диапазона | ручная |
| DM6850T | Тонкий, TRMS, Bluetooth, автоматический выбор диапазона, цифровой мультиметр | ручная |
| DM8700 | Цифровой мультиметрTrue RMS | ручная |
| DSA-600 | Цифровой вольт-омический амперметр Digisnap | ручная |
| DSA-400 | Цифровой вольт-омический амперметр Digisnap | ручная |
| DSA-400 | Цифровой вольт-омический амперметр Digisnap | калибровка |
| DSA-400A | Цифровые токоизмерительные клещи | ручная |
| DSA-400A | Цифровые токоизмерительные клещи | калибровка |
| DSA-440 | Цифровой вольт-омический амперметр Digisnap | ручная |
| DSA-440T | Цифровой вольт-омический амперметр Digisnap | ручная |
| DSA-450TRMS | Цифровой вольт-омический амперметр Digisnap | ручная |
| DSA-680TRMS | Токоизмерительные клещи Digisnap Snap-Around, 600 А переменного / постоянного тока | ручная |
| DSA-700 | Цифровой вольт-омический амперметр Digisnap | ручная |
| DSA-2002P | Digisnap 3–3 / 4-разрядный цифровой вольт-омный амперметр переменного тока с мгновенным замыканием и удержанием пикового значения | ручная |
| DSA-2002R | Цифровые клещи для измерения переменного / постоянного тока | ручная |
| DSA-2007 | Цифровой вольт-омический амперметр Digisnap | ручная |
| DSA-2007A | Цифровой вольт-омический амперметр Digisnap | ручная |
| DSA-2413 | Цифровой амперметр утечки переменного тока Digisnap | ручная |
| DSA-2415 | Цифровой амперметр утечки переменного тока Digisnapс диапазоном напряжения | ручная |
| DSA-1010 | Digisnap Snap-Around | ручная |
| DSA-1020 | Digisnap Snap-Around | ручная |
| DSA-7610 | Цифровой вольт-ом-амперметр DIGISNAP с функцией автоматического выключения | ручная |
| DSA-7610A | Digisnap Digital Snap-Around вольт-ом-амперметр с автоматическим выключением | ручная |
| DSA1020TRMS | Токоизмерительные клещи Digisnap Snap-Around | ручная |
| DSA2003 | Цифровые клещи для измерения переменного / постоянного тока | ручная |
| DSA2009TRMS | Цифровые токоизмерительные клещи с 13 функциями True RMS | ручная |
| DSA200AOC | Токоизмерительные клещи с открытыми губками | ручная |
| DSA500A | Цифровые клещи | ручная |
| DSA540A | Цифровые клещи | ручная |
| DSA600TRMS | Цифровые клещи | ручная |
| DSA600TRMSR | Цифровые клещи | ручная |
| DSA600TRMSR (Французское руководство) | Цифровые клещи | Французское руководство |
| DSA660 | Цифровые клещи | ручная |
| DSA680 | Токоизмерительные клещи Digisnap Snap-Around | ручная |
| HSP10 | В.О. мА мультиметр | трехъязычное руководство |
| HSP5 | 13-диапазонный аналоговый мультиметр | трехъязычное руководство |
| SLM-110 | Цифровой измеритель света | ручная |
| SDMM10000 | Цифровой мультиметр SMART 5 Function | ручная |
| SNAP5 | Вольт-амперметр с шарнирным соединением | ручная |
| SNAP6 | Вольт-ом-амперметр с шарнирным соединением и шарнирным соединением | ручная |
| SNAP8 | Амперметр с круговой шкалой | ручная |
| SNAP9 | Вольт-амперметр с поворотной шкалой | ручная |
| SNAP10 | Вольт-ом-амперметр с поворотной шкалой | ручная |
| СП-5А | 13-диапазонный аналоговый мультиметр | ручная |
| СП-6А | Аналоговый мультиметр с 16 диапазонами | ручная |
| СП-10А | В.О. мА мультиметр | ручная |
| SP-170B | Портативный аналоговый мультиметр общего назначения, диапазон 38 | ручная |
| SPR300PLUS | Вольт-ом-амперметр переменного тока | ручная |
| STK-3012 | Цифровой мультиметр | ручная |
| STK-3014 | Цифровой мультиметр | ручная |
| STK-3030LM | Люксметр цифровой | ручная |
| ТАЧ-1 | Фото / контактный цифровой тахометр | ручная |
| TD-2608 | AC Snap-Around с диапазоном напряжения постоянного тока | ручная |
Мотоциклы Руководство PDF, электрические схемы и коды неисправностей
Некоторые руководства для мотоциклов YAMAHA в формате PDF находятся над страницей — AG, DT, TT, FZR, VMX, XQ, YZ, XS, WR, XV, XY, YT .
Японская компания Yamaha Motor — самый известный в мире производитель мотоциклов со штаб-квартирой в Ивате. В его модельном ряду представлены спортивные мотоциклы, круизеры, кросс-кантри. байки, уличные бойцы, спортивно-туристические мотоциклы.
Yamaha — второй по величине японский производитель мотоциклов после Honda Motor Company . Его велосипеды ценятся во всем мире за отличную управляемость, надежность и оригинальный дизайн.
Помимо мотоциклов, компания производит скутеры, моторизованные велосипеды, лодки, гидроциклы, лодочные моторы , вездеходы, двигатели, электрогенераторы, водяные насосы, снегоходы, беспилотные вертолеты, электрические силовые агрегаты. для инвалидных колясок и оборудования.
Первоначально он был частью Yamaha Corporation , крупнейшего производителя музыкальных инструментов.
В 1897 году он основал компанию Nippon Gakki , на логотипе которой были выбраны три камертона и фигура китайского феникса.Уже в 1890 году он стал крупнейшим производителем музыкальные инструменты в мире.
В 1916 году Taraguchi Yamaha умирает, но основанный им бизнес продолжает жить под руководством избранных президентов компании.
Выпущенный на рынок в 1992 году туристический мотоцикл GTS 1000 стал технологическим прорывом для бренда. Он получил рамку в виде буквы «омега», рычаг передней вилки. с раздельными механизмами управления и подвески, четырехцилиндровый двигатель объемом 1002 куб.см и мощностью 100 л.с.
Выпущенный в 1997 году YZ 400F впервые после длительного перерыва вернул лавры победителя чемпионата мира по мотокроссу четырехтактному двигателю.
В 1998 году был представлен спортивный мотоцикл YZF-R1 , который стал эталоном для своего класса.
