Заземляющий проводник это. Заземляющий проводник: особенности, требования и роль в электробезопасности

Что такое заземляющий проводник. Какие требования предъявляются к заземляющим проводникам. Как выбрать сечение заземляющего проводника. В чем отличие заземляющего проводника от заземленного. Какую роль играет заземляющий проводник в обеспечении электробезопасности.

Что представляет собой заземляющий проводник

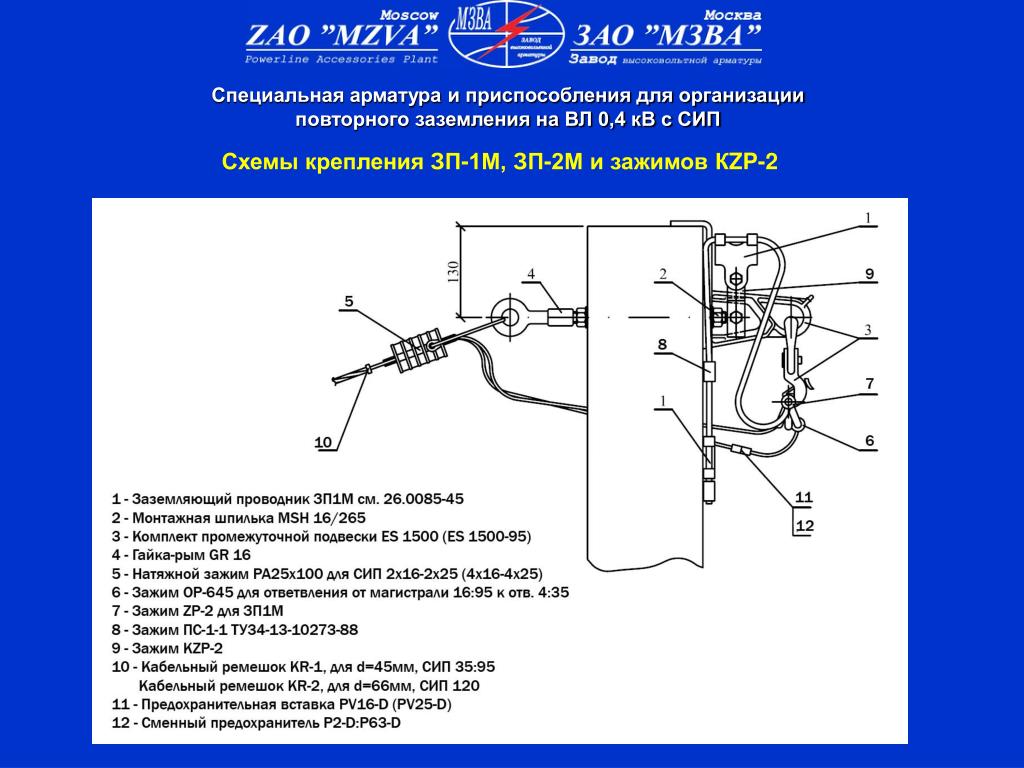

Заземляющий проводник — это проводник, соединяющий заземлитель с главной заземляющей шиной. Он является важным элементом системы заземления и выполняет следующие основные функции:

• Обеспечивает электрическое соединение между заземляющим устройством и электрооборудованием
• Создает путь для протекания токов замыкания на землю
• Выравнивает потенциалы между различными частями электроустановки

Согласно определению в ГОСТ 30331.1-2013, заземляющий проводник входит в состав заземляющего устройства. При этом неизолированные части заземляющих проводников, находящиеся в земле, рассматриваются как часть заземлителя.

Требования к заземляющим проводникам

К заземляющим проводникам предъявляются следующие основные требования:

• Должны быть изготовлены из меди или стали
• Минимальное сечение медного проводника — 6 мм², стального — 50 мм²
• Неизолированные проводники в грунте должны соответствовать требованиям таблицы 54.1 ГОСТ Р 50571.5.54
• Соединения должны быть надежными и обеспечивать хороший электрический контакт
• Должна быть обеспечена возможность отсоединения для измерений

Алюминиевые проводники запрещено использовать в качестве заземляющих.

Выбор сечения заземляющего проводника

Сечение заземляющего проводника выбирается в зависимости от:

• Материала проводника (медь, сталь)
• Способа прокладки (в земле, открыто)
• Ожидаемого тока короткого замыкания
• Времени срабатывания защиты

Минимальные сечения заземляющих проводников регламентированы в таблице 54.1 ГОСТ Р 50571.5.54. Например, для круглого медного проводника, проложенного горизонтально в земле, минимальный диаметр составляет 10 мм.

Отличия заземляющего и заземленного проводников

Хотя оба проводника связаны с землей, между ними есть принципиальные различия:

Заземляющий проводник	Заземленный проводник
Соединяет оборудование с заземлителем	Является частью электрической цепи
Обычно не токоведущий в нормальном режиме	Рабочий токоведущий проводник (нейтраль)
Зеленого/желто-зеленого цвета	Белого или серого цвета

Заземляющий проводник является защитным, а заземленный — рабочим проводником электроустановки.

Роль заземляющего проводника в обеспечении электробезопасности

Заземляющий проводник играет ключевую роль в защите от поражения электрическим током:

• Создает путь с низким сопротивлением для токов замыкания на землю
• Обеспечивает быстрое отключение при повреждении изоляции
• Выравнивает потенциалы на металлических частях оборудования
• Отводит статическое электричество

Правильно выполненное заземление с помощью заземляющих проводников — основа электробезопасности в любой электроустановке.

Особенности монтажа заземляющих проводников

При монтаже заземляющих проводников необходимо соблюдать следующие правила:

• Прокладывать кратчайшим путем без резких изгибов
• Обеспечивать надежный контакт в местах соединений
• Защищать от механических повреждений и коррозии
• Использовать болтовые, сварные или паяные соединения
• Предусматривать возможность периодического осмотра

Особое внимание уделяется соединению заземляющего проводника с заземлителем — оно должно быть разборным для измерений сопротивления заземляющего устройства.

Нормативные требования к заземляющим проводникам

Основные требования к заземляющим проводникам содержатся в следующих нормативных документах:

• ГОСТ 30331.1-2013 «Электроустановки низковольтные»
• ГОСТ Р 50571.5.54-2013 «Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов»
• ПУЭ «Правила устройства электроустановок»

Эти стандарты устанавливают требования к выбору, прокладке и присоединению заземляющих проводников в различных электроустановках.

Проверка и испытания заземляющих проводников

Для обеспечения надежной работы заземляющих проводников необходимо проводить их периодические проверки и испытания:

• Визуальный осмотр состояния проводников и контактных соединений
• Измерение сопротивления заземляющего устройства
• Проверка целостности цепи «заземлитель-заземляемый элемент»
• Измерение сопротивления изоляции (для изолированных проводников)

Периодичность и объем проверок регламентируются нормативными документами в зависимости от типа электроустановки. Результаты испытаний должны фиксироваться в протоколах.

Защитный заземляющий проводник — это… (определение, особенности, требования)

Защитный заземляющий проводник (protective earthing conductor) — это защитный проводник, предназначенный для выполнения защитного заземления (согласно ГОСТ 30331.1-2013 [1]). Другими словами это защитный проводник, предназначенный для реализации заземления, выполняемого с целью обеспечения электрической безопасности. В некоторой нормативной документации данный термин имеет немного иное название: “защитный проводник заземления”

Что представляют собой защитные заземляющие проводники?

Чтобы ответить на данный вопрос обратимся к книге [2] Харечко Ю.В., который пишет:

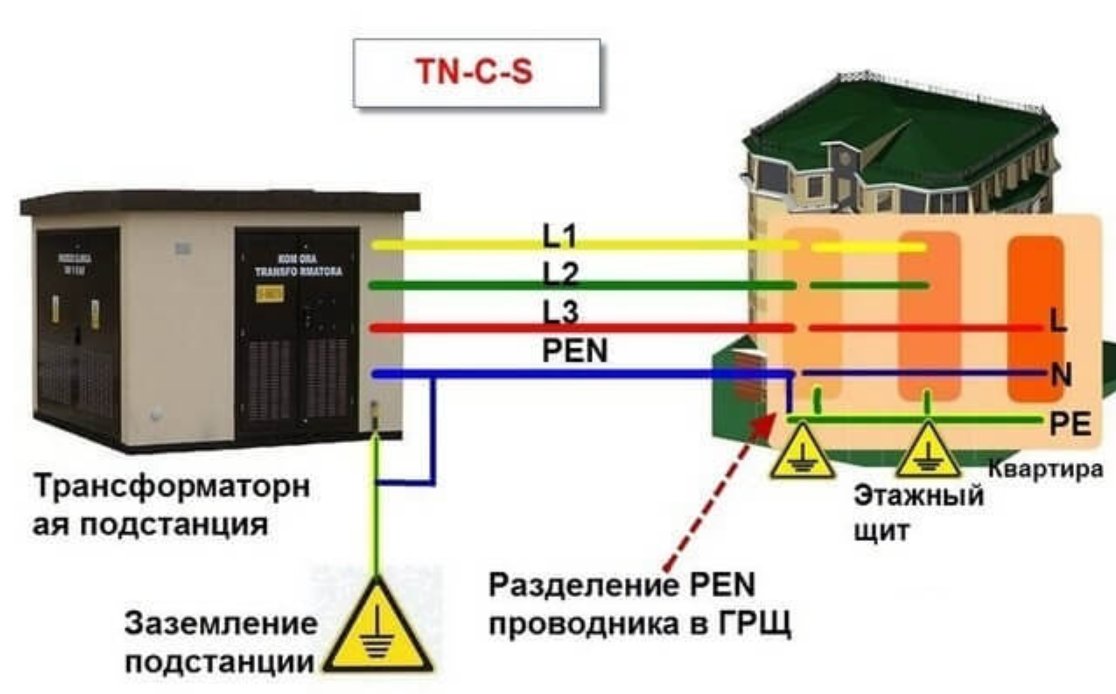

« Для защиты человека и животных от поражения электрическим током в электроустановках зданий выполняют защитное заземление, которое предусматривает электрическое соединение открытых проводящих частей электрооборудования класса I с защитными проводниками электроустановки здания в соответствии с особенностями типа заземления системы. При типах заземления системы TN-C, TN-S и TN-C-S открытые проводящие части электрооборудования класса I имеют электрические соединения с заземленными токоведущими частями источников питания. При типах заземления системы TT и IT открытые проводящие части электрооборудования класса I присоединяют к заземляющему устройству электроустановки здания. Защитные проводники в электроустановках зданий, соответствующие перечисленным типам заземления системы, представляют собой защитные заземляющие проводники. »

[2]

Из этой цитаты следует, что защитные заземляющие проводники должны соответствовать требованиям, которые нормативные документы предъявляют к защитным проводникам.

В качестве иллюстрации примера приведу рисунок 1 на котором вы можете видеть расположение защитных заземляющих проводников:

Рисунок 1. Пример части схемы с защитным заземляющим проводником (на основе рисунка В.54.1 из ГОСТ Р 50571.5.54-2013 [3])

На рисунке 1 (полную схему смотрите в статье “https://www. asutpp.ru/zaschitnyy-provodnik-pe.html – рисунок 5″) обозначены:

• 1 – защитный заземляющий проводник;
• ГЗЗ – главный заземляющий зажим;
• НРУ – низковольтное распределительное устройство.

Особенности.

Ю.В. Харечко в своей книге [2] пишет об особенности защитных проводников, которые нельзя считать защитными заземляющими проводниками:

« В электроустановках зданий могут быть использованы защитные проводники, которые не должны иметь электрического соединения с заземляющим устройством. Например, защитные проводники, соединяющие между собой открытые проводящие части электрооборудования класса I, подключенного ко вторичной обмотке разделительного трансформатора, проводники уравнивания потенциалов, которые используют для выполнения местного уравнивания потенциалов, и некоторые другие защитные проводники. Подобные защитные проводники не являются защитными заземляющими проводниками. »

[2]

Требования к цветовой и буквенно-цифровой идентификации.

Защитные заземляющие проводники должны быть идентифицированы посредством двухцветной желто-зеленой комбинации, согласно ГОСТ 33542-2015 [4].

Пункт 6.3.2 ГОСТ 33542-2015 также дополняет:

Желто-зеленая цветовая комбинация должна быть такой, чтобы на любых 15 мм длины проводника, где применяют цветовое обозначение, один из этих цветов покрывал не менее 30% и не более 70% поверхности проводника, а другой цвет покрывал остаток этой поверхности.

Если неизолированные защитные проводники поставляют с окраской, они должны быть окрашены в желто-зеленый цвет или по всей длине каждого проводника, или в каждом отсеке или блоке, или в каждом доступном месте. Если для цветовой идентификации используют липкую ленту, следует применять только двухцветную желто-зеленую ленту.

[4]

Буквенно-цифровая идентификация защитного заземляющего проводника должна быть «PE».

1. ГОСТ 30331.1-2013
2. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 1// Приложение к журналу «Библиотека инженера по охране труда». – 2011. – № 3. – 160 c.
3. ГОСТ Р 50571.5.54-2013
4. ГОСТ 33542-2015

что это такое, определение, требования

Заземляющий проводник (earthing conductor) — это защитный проводник, соединяющий заземлитель с главной заземляющей шиной (определение согласно ГОСТ 30331.1-2013 [1]). Входит в состав заземляющего устройства.

Примечание: неизолированные части заземляющих проводников, которые находятся в земле, рассматривают в качестве части заземлителя.

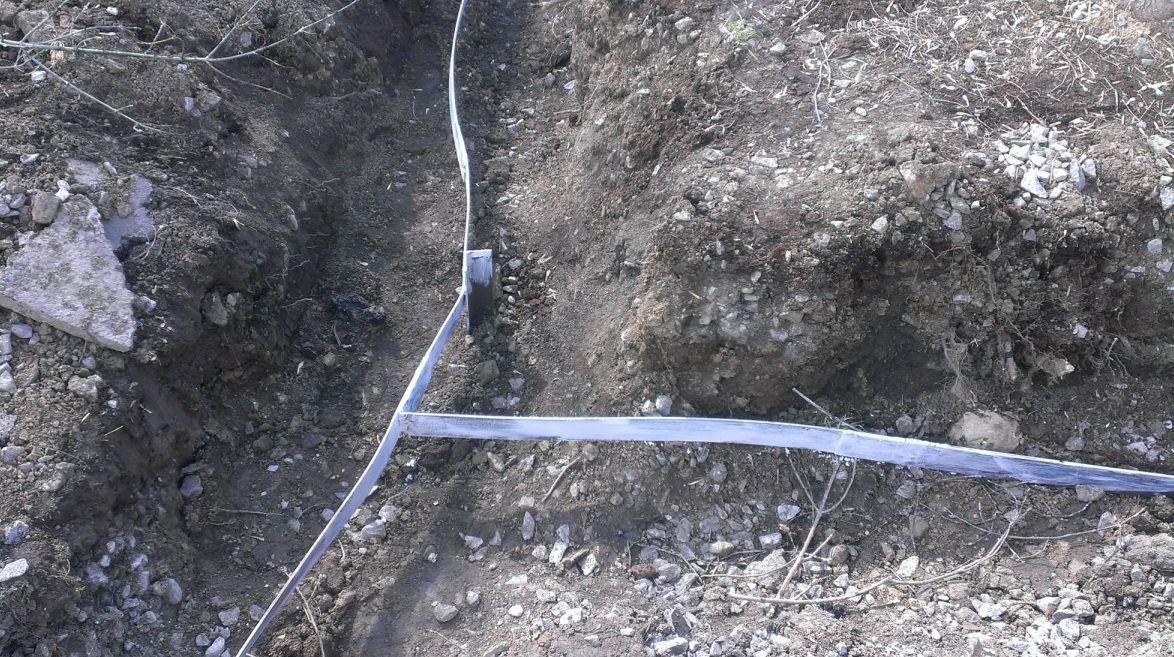

Рис. 1. Пример заземляющего устройства (на рисунке показан заземляющий проводник)

Требования

Заземляющие проводники должны удовлетворять требованиям 543.1.1 или 543.1.2 [2]. Площадь их поперечного сечения должна быть не менее 6 мм² для меди или 50 мм² для стали. Если неизолированный заземляющий проводник прокладывают в грунте, его размеры и характеристики должны соответствовать указанным в таблице 54. 1 [2]. К примеру, для круглого вертикального заземляющего электрода, выполненного в виде стержня из стали горячего цинкования минимальный диаметр составит – 16 мм. А для горизонтального заземляющего электрода и заземляющего проводника, выполненного в виде круглой проволоки из той же стали, минимальный диаметр составит – 10 мм. Приведу эту таблицу ниже:

Таблица 54.1. Минимальные размеры обычно используемых заземляющих электродов, проложенных в грунте или бетоне, применяемых для предотвращения коррозии и обеспечения механической стойкости

Материал и поверхность электрода	Профиль	Диаметр, мм	Площадь поперечного сечения, мм2	Толщина, мм	Масса покрытия, Гр/м2	Толщина покрытия/оболочки, мкм
Сталь, замоноличенная в бетон (голая, горячего цинкования или нержавеющая)	Круглая проволока	10	–	–	–	–
	Лента или полоса	–	75	3	–	–
Сталь горячего цинкования c	Полосаb или профилированная полоса/пластина. – сплошная пластина, – перфорированная пластина	–	90	3	500	63
	Круглый стержень устанавливают вертикально	16	–	–	350	45
	Круглая проволока – устанавливают горизонтально	10	–	–	350	45
	Трубный	25	–	2	350	45
	Скрученный (замоноличенный в бетон)	–	70	–	–	–
	Перекрестный профиль устанавливают вертикально	–	(290)	3	–	–
Сталь в медной оболочке	Круглый стержень устанавливают вертикально	(15)	–	–	–	2000
Сталь с гальваническим медным покрытием	Круглый стержень устанавливают вертикально	14	–	–	–	250e
	Круглая проволока – устанавливают горизонтально	(8)	–	–	–	70
	Полоса, установленная горизонтально	–	90	3	–	70
Нержавеющая стальa	Полосаb или профилированная полоса/пластина	–	90	3	–	–
	Круглый стержень устанавливают вертикально	16	–	–	–	–
	Круглая проволока – устанавливают горизонтально	10	–	–	–	–
	Трубный	25	–	2	–	–
Медь	Полоса	–	50	2	–	–
	Круглая проволока – устанавливают горизонтально	–	(25)d 50	–	–	–
	Сплошной круглый стержень устанавливают вертикально	(12) 15	–	–	–	–
	Многопроволочный провод	1,7 скрутка индивид.	(25)d 50	–	–	–
	Трубный	20	–	2	–	–
	Сплошная пластина	–	–	(1,5) 2	–	–
	Перфорированная пластина	–	–	2	–	–
a Хром 16%, Никель 5%, Молибден 2%, Углерод 0,08%.
b Как катанная так и резанная полоса с закругленными краями.
c Покрытие должно быть гладким, непрерывным и лишенным натеков.
d Толщина обеспечивает защиту от механического повреждения медного покрытия во время процесса монтажа. Он может быть уменьшен, но не менее чем до 100 мкм, если приняты специальные меры предосторожности, чтобы избежать механического повреждения меди во время процесса монтажа (например, пробуренные отверстия или специальные защитные наконечники), – принимают согласно инструкции изготовителя.
e Если опыт показывает, что риск коррозии и механического повреждения чрезвычайно низок, может использоваться сечение 16 мм2.
Примечание. Размеры в скобках применимы только для защиты от поражения электрическим током, в то время как значения не в скобках применимы для защиты от удара молнии и поражения электрическим током.

Когда ожидают протекание незначительного тока замыкания на землю на заземляющий электрод (например, в системах TN или IT), заземляющие проводники могут быть выбраны в соответствие с указаниями 544.1 [2].

Внимание! Алюминиевые проводники не должны использовать в качестве заземляющих проводников.

Примечание. Если систему молниезащиты соединяют с заземлителем, то площадь поперечного сечения заземляющего проводника должна быть по крайней мере 16 мм² для меди (Cu) или 50 мм² для железа (Fe) (см. серию МЭК 62305).

Соединение заземляющего проводника с заземлителем должно быть надежным и с соответствующими электрическими характеристиками. Соединение может быть выполнено с помощью сварки, опрессовки, соединительного зажима или другим механическим соединителем. Механическое соединение должно монтировать в соответствии с инструкцией изготовителя. Установка соединительного зажима не должна приводить к повреждению электрода или заземляющего проводника.

Соединение проводников с заземляющими электродами при помощи пайки возможно только при обеспечении надлежащей механической прочности в пропаянных электрических контактах.

Примечание. Если применяют вертикальные электроды, должна быть обеспечена возможность контроля соединения и замены вертикального стержня.

Для выполнения измерений сопротивления заземляющего устройства в удобном месте должны быть предусмотрена возможность отсоединения заземляющего проводника. В электроустановках жилых домов таким местом, как правило, является главная заземляющая шина. Отсоединение заземляющего проводника должно быть возможно только при помощи инструмента.

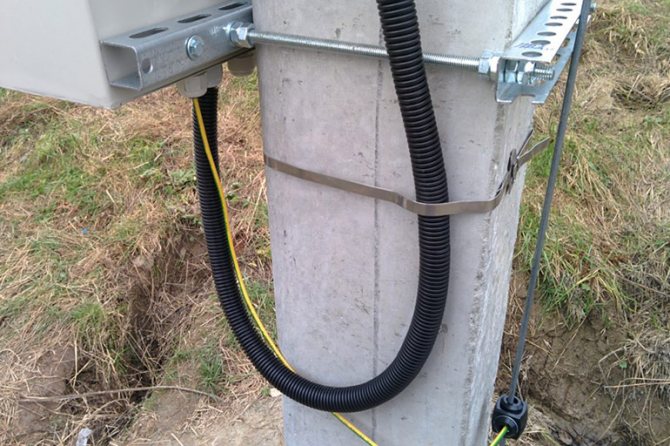

У мест ввода заземляющих проводников в дома должен быть предусмотрен опознавательный знак:

Список использованных источников

1. ГОСТ 30331.1-2013
2. ГОСТ Р 50571.5.54-2013

Заземленный проводник – новая информационная записка, статья 100 – 2020 NEC

Заземленный проводник – новая информационная записка, статья 100 – 2020 NEC

2020 National Electrical Code

Автор: Jerry Durham | 30 июня 2020 г.

В этом цикле Кодекса 2020 года новое информационное примечание теперь сопровождает термин Заземленный проводник , где он определен в статье 100. Примечание было добавлено, чтобы помочь электрикам определить функциональные различия между заземлением 9.0011 ed и заземление ing Проводники.

В защиту всех, кто боролся с этими терминами в прошлом, и заземленные проводники, и заземляющие проводники на самом деле заземлены. Просто у них разные задачи.

Давайте теперь посмотрим на эти два проводника — их сходства и различия. Давайте посмотрим на новую информационную записку , представленную в NEC 2020 года, и посмотрим, поможет ли она электрику различить эти два проводника.

Заземленный проводник – часть I

Статья 100 определяет заземленный проводник как – Системный проводник или провод цепи, который преднамеренно заземлен.

Это определение, несомненно, правильное, но, как указывалось ранее, Заземляющий Проводник (он же Заземляющий Проводник Оборудования) ТАКЖЕ заземлен. Таким образом, определение заземленного проводника мало чем отличается от заземляющего проводника оборудования (EGC).

А как насчет новой информационной записки в NEC 2020?

В новом информационном примечании указано: Хотя заземляющий проводник оборудования заземлен, он не считается заземляющим проводником.

Новая информационная записка доводит до сведения электриков, что заземляющие проводники и заземляющие проводники должны быть заземлены. И что, несмотря на это, проводники заземления , а не , считаются заземленными проводниками NEC. Но Информационная записка мало что делает для того, чтобы пролить свет на эту тему.

К чести NEC, новая информационная записка ДЕЙСТВИТЕЛЬНО предупреждает электриков о том, что всякий раз, когда они сталкиваются с термином «заземленный проводник» в кодовой книге, они НЕ должны интерпретировать его как означающий неизолированный или зеленый проводник заземления оборудования (EGC). . И это важный факт.

Но это все равно не дает ответа на вопрос – если оба проводника соединены с землей, почему проводник заземления оборудования (EGC) не считается заземляющим проводником? Что именно является ли заземляющим проводником, не подпадающим под определение, данное в статье 100?

Заземленный проводник – часть II

В статье 100 сказано, что заземленный проводник – это проводник, который намеренно заземлен. Это правда. Заземленный (белый) проводник в ответвленной цепи обеспечивает непрерывность заземления благодаря соединению с служебным нейтральным проводником на главной панели. Служебный нейтральный проводник выходит из трансформатора коммунальной компании с остальной частью сервисного ввода, а затем входит в главную панель. Затем служебный нейтральный проводник подключается с помощью главной соединительной перемычки (MBJ) к металлическому корпусу главной панели, которая затем соединяется проводом (проводник заземляющего электрода) с землей.

Заземляющий электрод, используемый для создания надежного соединения с землей, может представлять собой медную водопроводную трубу, заземляющее кольцо, электрод в бетонном корпусе или заземляющий электрод, такой как 8-футовый заземляющий стержень с медным покрытием; или их комбинация.

Заземляющий проводник – Часть III

Заземленный проводник обычно обозначается белым цветом, хотя он может быть и серым. Если проводник имеет размер 6 AWG или меньше, он должен быть сплошного цвета или обозначаться тремя непрерывными цветными полосами по всей длине проводника. Если заземленный проводник имеет размер 4 AWG или больше, Раздел 200.6 разрешает обозначать проводник белым или серым цветом 9.0009 только на окончаниях.

Заземленный проводник служит обратным путем для электрического тока в ответвленной цепи, когда этот ток проходит через все нагрузки в цепи и возвращается к своему источнику. Заземленный проводник согласно NEC — это проводник с током . Это важно, поскольку неизолированный или окрашенный в зеленый цвет проводник заземления оборудования (EGC) НЕ считается проводником с током. И в этом разница между этими двумя проводниками.

Заземляющий проводник (белый или серый) и Заземляющий проводник оборудования (неизолированный или зеленый) имеют следующие характеристики:

• Оба они подключены к нейтральному проводнику системы на главной панели.
• Они оба подключены к металлическому корпусу на главной панели (первое средство отключения. )
• Они оба подключены к земле.
• Они оба могут проводить электрический ток.

Разница между этими двумя типами проводников заключается в том, что заземленный проводник (белый или серый) предназначен для безопасного и непрерывного прохождения электрического тока. NEC даже называет заземленный проводник 9.0009 Токонесущий проводник.

С другой стороны, заземляющий проводник оборудования (неизолированный или зеленый) пропускает ток только в условиях короткого замыкания на землю, когда электрический ток кратковременно подается на обычно обесточенные металлические части.

Проводник заземления оборудования (EGC)

Проводник заземления оборудования (EGC), требуемый NEC и разрешенный в виде металлического кабелепровода, металлической оболочки на кабеле с металлической оболочкой, неизолированного провода или провода зеленого цвета. проводников, определяется в статье 100 следующим образом:

Заземляющий проводник оборудования (EGC) – Токопроводящая дорожка, которая является частью эффективной цепи тока замыкания на землю и соединяет обычно обесточенные металлические части оборудования вместе и с заземленным проводником системы (рабочий нейтральный провод) или с проводник заземляющего электрода или оба.

Таким образом, мы видим, что заземляющий проводник оборудования (EGC) НЕ является токонесущим проводником в соответствии с NEC, а вместо этого представляет собой эффективный путь замыкания на землю, который соединяет нетоконесущие металлические детали, такие как металлическая панельная коробка. , четырехугольная металлическая коробка или металлический отрезок кабелепровода к проводнику служебной нейтрали, проводнику заземляющего электрода (GEC) или к тому и другому.

Заземляющий проводник оборудования (EGC) предназначен для того, чтобы позволить нежелательному току короткого замыкания вернуться к своему источнику по электрическому пути с низким импедансом (беспрепятственному).

Этот путь с низким импедансом позволяет току быстро сравняться с номинальным значением устройства перегрузки по току, защищающего цепь, и превысить его, так что автоматический выключатель или предохранитель немедленно сработает и обесточит открытые металлические части.

Проводники заземления оборудования (EGC), подключенные к служебной нейтрали

В заключение, наблюдательный электрик задастся вопросом: почему служебный нейтральный проводник присоединен к металлическому корпусу первого средства отключения с помощью основной соединительной перемычки (MBJ)?

NEC 250. 24 Требуется основная соединительная перемычка (MBJ)

Краткий ответ: проводники заземления оборудования (EGC) для ответвленных цепей подключаются к клеммной колодке, находящейся в непосредственном контакте с металлической коробкой панели. Когда происходит короткое замыкание на землю в устройстве (или другом оборудовании) где-то в доме или офисе, ток короткого замыкания устремляется обратно в эту металлическую панельную коробку через проводник заземления оборудования (EGC). Когда ток достигает этой клеммной колодки и металлической коробки панели, если служебный нейтральный проводник НЕ подключен к этой металлической коробке, ток короткого замыкания попытается вернуться к своему источнику (трансформатору коммунальной компании) через заземляющий электрод. (например, заземляющий стержень), вбитый в землю. Земля является плохим проводником, и ток не может двигаться через землю достаточно быстро, чтобы отключить устройство перегрузки по току (в большинстве случаев). 15-амперный, 20-амперный (или аналогичный) автоматический выключатель, защищающий цепь.

Чтобы предотвратить это, служебный нейтральный проводник, идущий от трансформатора, подключается к металлической распределительной коробке через главную соединительную перемычку (MBJ), что обеспечивает путь с низким импедансом для тока утечки обратно к трансформатора, тем самым отключив устройство перегрузки по току.

Заземляющие стержни не установлены для срабатывания автоматических выключателей и предохранителей в условиях неисправности. На самом деле, они не могут отключать эти устройства сверхтока в большинстве случаев… Но это тема для другого разговора.

Типичная электрическая панель с основным переключателем. Что вам нужно для знания.

Провод заземления оборудования для обеспечения безопасности

Где бы мы были без электричества? С того момента, как мы встаем утром, и до того момента, когда мы ложимся спать, мы щелкаем выключателями, не задумываясь об этом. Но электричество является одним из самых опасных элементов, которые мы используем в нашей повседневной жизни. Чтобы использовать его безопасно, мы должны принять меры предосторожности.

Система заземления для создания безопасного пути

В целях безопасности персонала и оборудования все электрические системы должны быть заземлены. Мы заземляем электрические системы, чтобы ограничить дополнительное напряжение, создаваемое молнией, скачками напряжения в сети, контактом с высоковольтными линиями или замыканием на землю. Система заземления помогает эффективно направлять электрические токи через электрические системы и стабилизировать уровни напряжения, чтобы цепи не перегружались и не взрывались. Используя низковольтную проводку и системы заземления, мы можем предотвратить возникновение дальнейших проблем в будущем.

Избыточное или рассеянное электричество всегда идет по пути наименьшего сопротивления, и земля является идеальным проводником или получателем этого электричества. В соответствии с Национальным электротехническим кодексом «земля» определяется как токопроводящее соединение, преднамеренное или случайное, между электрической цепью или оборудованием и землей или каким-либо проводящим телом, которое служит вместо земли. Оборудование, которое «заземлено», подключается к земле или к какому-либо проводящему телу, которое служит вместо земли».

Раздел 150-51 NEC гласит, что эффективный путь электрического заземления должен выполнять четыре задачи. Он должен быть постоянным и непрерывным, иметь возможность безопасно проводить любые вероятные токи короткого замыкания, иметь достаточно низкий импеданс и иметь дополнительный заземляющий проводник электрического оборудования, выполняющий ту же функцию, что и земля. Проводники заземления оборудования, проводники заземляющих электродов и заземляющие проводники являются проводящими объектами, которые расширяют заземляющее соединение.

Заземляющий провод оборудования выполняет три очень важные функции, когда речь идет о системе электробезопасности. Он создает путь для прохождения электричества, связывает оборудование вместе и контролирует аномальные электрические события. Электрический заземляющий проводник представляет собой металлическую проволоку, металлический стержень или аналогичный элемент, который служит проводником, соединяющим оборудование с землей через заземляющий электрод. Чтобы заземлить оборудование, соедините металлические части каждой детали, которые не проводят ток, вместе, а затем подключите их к заземляющему проводнику системы, проводнику заземляющего электрода или к обоим. Провод под напряжением, по которому в нормальных условиях проходит ток, обычно подключается к земле, поэтому электричество рассеивается в землю, эффективно заземляя оборудование.

Соединение для нулевого электрического потенциала

Помимо заземления, заземляющие проводники оборудования также соединяют оборудование. Склеивание относится к акту соединения двух проводящих частей, таких как две части электронного оборудования. Связывание очень важно в системах передачи данных, телекоммуникаций или управления технологическими процессами. Шкафы для оборудования, кожухи и конструкционная сталь должны быть склеены. В противном случае разница в напряжении между ними может нарушить качество потока данных, что может привести к полной остановке сети.

Соединение осуществляется путем соединения всех металлических частей, которые не должны проводить ток (при нормальных условиях эксплуатации), в двух соединяемых элементах. Этот процесс выравнивает их электрический потенциал, поэтому они работают при одном и том же опорном электрическом напряжении. При соединении между ними не будет протекать ток, поэтому не может возникнуть разряд. Уменьшение протекания тока между двумя частями оборудования с разным потенциалом защищает как оборудование, так и людей.

Однако процесс соединения не защищает ни один из элементов от накопления электрической энергии. Этот тип защиты исходит из процесса заземления. Но если один из элементов был заземлен и имеет нулевой электрический потенциал, элемент, к которому он подключен, также будет заземлен.

Соединение электрооборудования также помогает обеспечить безопасность и защиту сотрудников, которые могут работать с оборудованием или находиться рядом с ним. Например, если два предмета оборудования соединены и сотрудник прикасается к корпусам оборудования обоих предметов одновременно, работник не получит удара током. Если два элемента не связаны, работник может стать на путь выравнивания электричества и получить неприятный шок.

Еще одна причина, по которой соединение так важно, заключается в том, что оно помогает создать низкоимпедансный путь обратно к источнику. Когда электричество находится на пути с низким сопротивлением, ток может течь свободно. Такой большой ток может привести к срабатыванию автоматического выключателя и устранению неисправности.

Наилучшим способом соединения оборудования является прокладка заземляющего проводника по тому же маршруту, что и силовой и нулевой проводники, от источника к машине.

Контроль аномальных событий

Основной целью заземления электрических систем является обеспечение защиты от электрических неисправностей. Электрическая неисправность — это несовершенство электрической системы, которое отклоняет или прерывает нормальный поток электрического тока от его предполагаемого пути. Если его не остановить, это может привести к повреждению электрооборудования.

Различные электрические неисправности, такие как замыкание на землю, могут привести к повреждению. Девяносто пять процентов неисправностей являются замыканиями на землю. Замыкание на землю происходит, когда блуждающие электрические токи обходят проводку цепи и текут прямо на землю. Замыкания на землю часто вызываются ухудшением механической изоляции, которое может произойти во влажной, мокрой и пыльной среде. Неравномерное или дуговое замыкание на землю может привести к повышению напряжения в электрической системе, ухудшению изоляции и возникновению напряжения, в шесть раз превышающего номинальное напряжение системы. Эффективная система заземления оборудования гарантирует, что все части останутся в рабочем состоянии в случае замыкания на землю.

Соблюдение терминологии

Часто возникает путаница вокруг «нейтральных» проводов или проводников, «заземленных» проводов или проводников и «заземляющих» проводов или проводников. Заземленные провода или проводники на самом деле то же самое, что и нейтральные провода или проводники. Заземляющие провода очень разные, но термины «заземляющий провод» и «заземляющий провод» часто используются как синонимы.

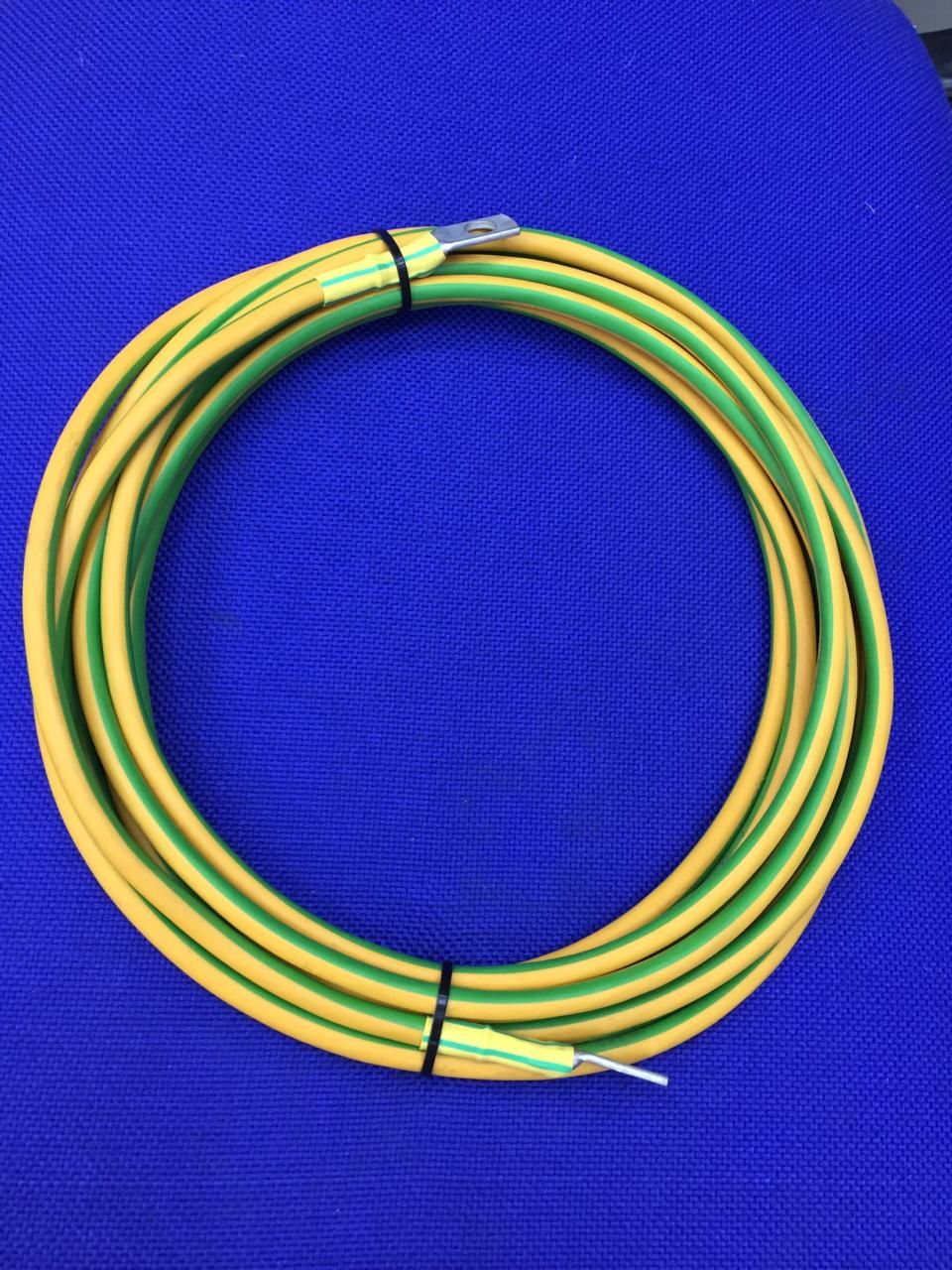

Заземляющий провод легко отличить от нейтрального по цвету. Национальный электротехнический кодекс (NFPA 70 NEC) требует, чтобы заземляющий провод был оголенным. Если это изолированный провод, он должен быть зеленым или зеленым с желтой полосой изоляции. Нейтральные провода белые или серые. Стандартные цвета помогают упростить монтаж проводки и повысить безопасность.

Нейтральный (заземленный) провод или проводник выполняет две важные функции. Он служит опорной точкой нулевого напряжения в электрической цепи и обеспечивает обратный путь для тока, подаваемого через проводник под напряжением.

Как и нейтральный провод или проводник, заземляющий провод или проводник также работает при нулевом напряжении. Однако его основная функция заключается в обеспечении заземления всего оборудования. Нейтральный проводник несет все возвраты тока, но при нормальных условиях заземляющий проводник не несет электрического тока. Однако, когда возникает неисправность линии (условия короткого замыкания или другие потенциально опасные ситуации), заземляющий провод или проводник служит альтернативным путем для безопасного возврата тока короткого замыкания к источнику.

Что произойдет, если не использовать заземляющий провод? КЗ не отключается и оборудование может оказаться под напряжением, если к нему прикоснется проводник под напряжением. Это означает, что любой, кто прикоснется к находящемуся под напряжением оборудованию, получит удар током.

Поскольку и заземляющий, и нейтральный проводники работают при нулевом напряжении, большинство устройств будут работать правильно, если провода перепутаны, однако работа будет нарушать электротехнические правила.
