Что такое LM1086. Каковы основные характеристики LM1086. Как использовать LM1086 в схемах питания. Чем LM1086 отличается от других популярных регуляторов напряжения. Какие преимущества дает применение LM1086.
Что представляет собой микросхема LM1086
LM1086 — это линейный стабилизатор напряжения с малым падением (LDO), разработанный компанией Texas Instruments. Данная микросхема предназначена для создания стабильного выходного напряжения при относительно высоком выходном токе до 1,5 А.
Основные особенности LM1086:
- Максимальный выходной ток 1,5 А
- Малое падение напряжения (около 1,5 В при максимальном токе)
- Доступны фиксированные версии на 1,8 В, 2,5 В, 3,3 В, 5 В и регулируемая версия
- Защита от перегрева и короткого замыкания
- Высокая точность выходного напряжения (2%)
- Широкий диапазон входных напряжений (до 30 В)
Ключевые параметры и характеристики LM1086
Рассмотрим подробнее основные электрические параметры микросхемы LM1086:

- Максимальное входное напряжение: 30 В
- Выходной ток: до 1,5 А
- Падение напряжения: 1,5 В (при токе 1,5 А)
- Точность выходного напряжения: ±2%
- Температурный диапазон: от -40°C до +125°C
- Ток потребления: около 5 мА
Какие преимущества дают эти характеристики? Высокий выходной ток позволяет питать мощные нагрузки. Малое падение напряжения обеспечивает высокий КПД. Широкий диапазон входных напряжений делает LM1086 универсальным решением для различных применений.
Области применения LM1086
Благодаря своим характеристикам, LM1086 находит применение во многих областях электроники:
- Источники питания для микропроцессоров и микроконтроллеров
- Зарядные устройства для аккумуляторов
- Стабилизаторы напряжения в автомобильной электронике
- Источники питания для аудио и видеоустройств
- Промышленные системы управления
- Телекоммуникационное оборудование
Где еще можно использовать LM1086? Практически в любых устройствах, требующих стабильного напряжения питания при токе до 1,5 А.
Сравнение LM1086 с другими популярными регуляторами
Как LM1086 соотносится с другими распространенными стабилизаторами напряжения? Рассмотрим сравнение с несколькими аналогами:

- LM317: LM1086 имеет меньшее падение напряжения и больший выходной ток
- LM7805: LM1086 обеспечивает регулируемое выходное напряжение и больший ток
- LM1117: LM1086 рассчитан на больший выходной ток (1,5 А против 0,8 А)
В чем преимущества LM1086? Более высокий выходной ток, меньшее падение напряжения, лучшая эффективность при высоких нагрузках.
Особенности использования LM1086 в схемах
При разработке схем с применением LM1086 следует учитывать несколько важных моментов:
- Необходимость использования входного и выходного конденсаторов для стабильной работы
- Рекомендуется применять керамические конденсаторы для лучшей фильтрации помех
- При использовании регулируемой версии выходное напряжение задается двумя внешними резисторами
- Для эффективного отвода тепла может потребоваться радиатор
Как правильно выбрать номиналы компонентов? Входной конденсатор обычно выбирают емкостью 10 мкФ, выходной — 22 мкФ. Резисторы для регулируемой версии рассчитываются по формуле из документации.
Преимущества использования LM1086 в проектах
Применение LM1086 в электронных устройствах дает ряд существенных преимуществ:

- Высокая эффективность благодаря малому падению напряжения
- Стабильное выходное напряжение даже при значительных колебаниях входного
- Встроенная защита от перегрева и короткого замыкания повышает надежность устройства
- Возможность питания мощных нагрузок благодаря высокому выходному току
- Простота использования — требуется минимум внешних компонентов
Какие еще плюсы дает LM1086? Универсальность применения, доступность различных версий по напряжению, совместимость с широким спектром электронных компонентов.

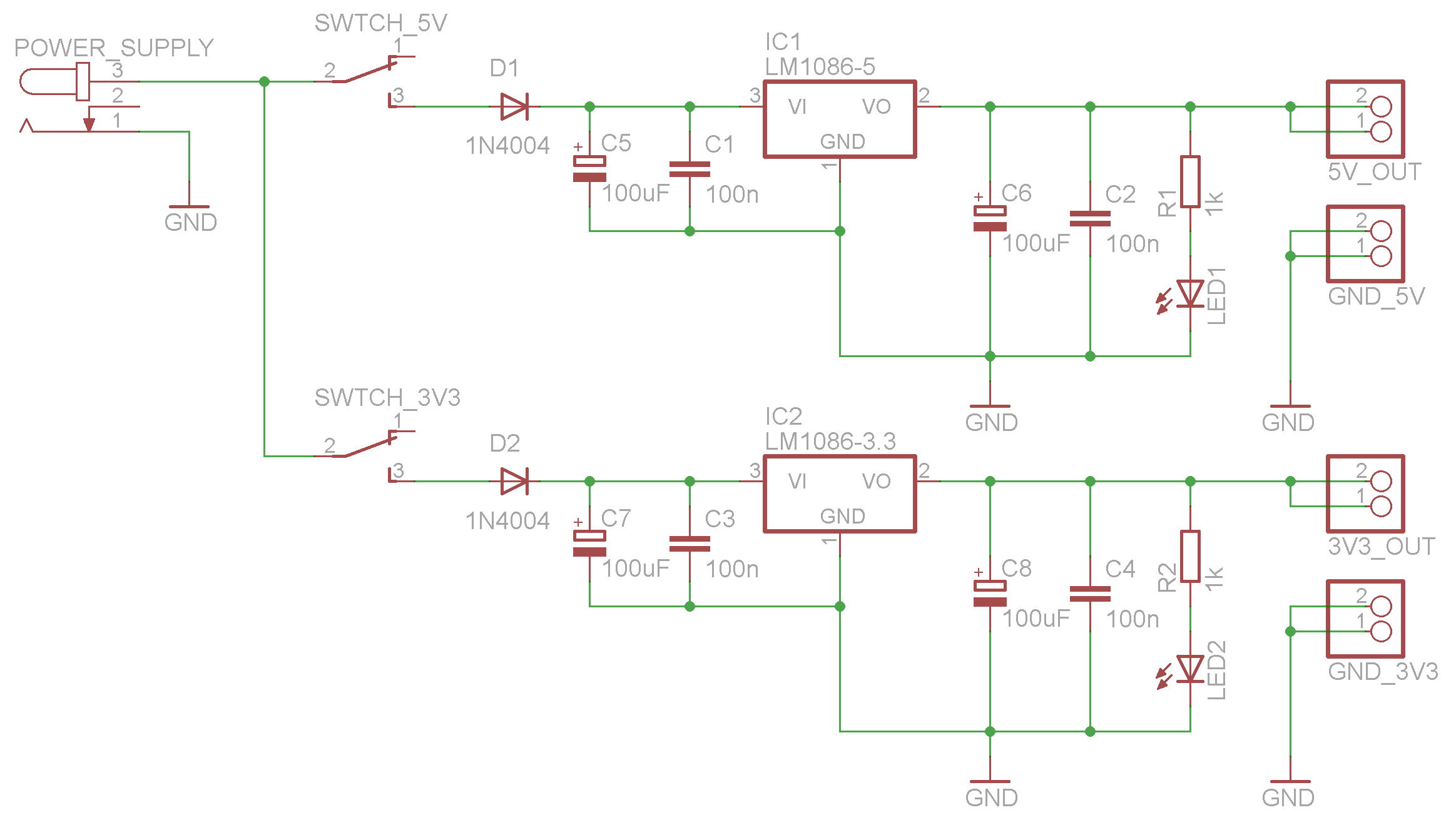

Типовые схемы включения LM1086
Рассмотрим несколько базовых схем применения LM1086:
- Схема с фиксированным выходным напряжением:
- Вход микросхемы подключается к источнику питания через входной конденсатор
- Выход соединяется с нагрузкой через выходной конденсатор
- Вывод регулировки (ADJ) замыкается на землю
- Схема с регулируемым выходным напряжением:
- Аналогична предыдущей, но между выводом ADJ и землей включается делитель напряжения из двух резисторов
- Соотношение резисторов определяет выходное напряжение
- Схема с защитой от обратного тока:
- Между входом и выходом включается диод Шоттки
- Защищает регулятор при падении входного напряжения ниже выходного
Как выбрать оптимальную схему? Это зависит от конкретного применения — фиксированная схема проще, регулируемая — гибче, схема с защитой подходит для нестабильных источников питания.

Рекомендации по выбору и замене LM1086
При выборе или замене LM1086 в проекте следует учитывать следующие факторы:
- Требуемое выходное напряжение — выбрать фиксированную или регулируемую версию
- Максимальный ток нагрузки — не должен превышать 1,5 А
- Входное напряжение — должно быть как минимум на 1,5-2 В выше выходного
- Температурный диапазон работы устройства

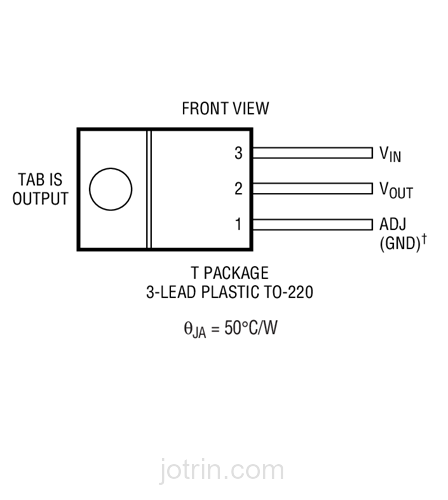

- Тип корпуса — доступны версии в корпусах TO-220, TO-263, SOT-223
Какие альтернативы можно рассмотреть? При необходимости большего тока можно обратить внимание на LM1084 (5 А) или LM1085 (3 А). Для меньших токов подойдет LM1117 (0,8 А).
Серия lm1086 (Texas Instruments)
Texas Instruments
Общие характеристики
Раздел | Линейные регуляторы | |
Тип регулятора | ||
---|---|---|
Максимальный выходной ток | ||
Допустимое падение напряжения вход-выход | ||
Ток собственного потребления | ||
Погрешность установки выходного напряжения |
Документация на серию lm1086
- найти lm1086.pdf
Товары серии lm1086
Наименование | i | Упаковка | Регул. | T раб | Корпус | Uвх | Uвых |
---|---|---|---|---|---|---|---|
LM1086-ADJ (TI)
|
| — | — | — | — | — | |
LM1086-ADJ MDC (TI)
|
| — | — | — | — | — | |
LM1086-ADJMDC (TI)
|
| — | — | — | |||
LM1086CS-2.![]() | TO-263-3 D2PAK-3 | ||||||
LM1086CS-2.5/NOPB (TI)
| в линейках 45 шт | TO263 | |||||
LM1086CS-2.85 (TI)
|
| — | — | — | — | — | |

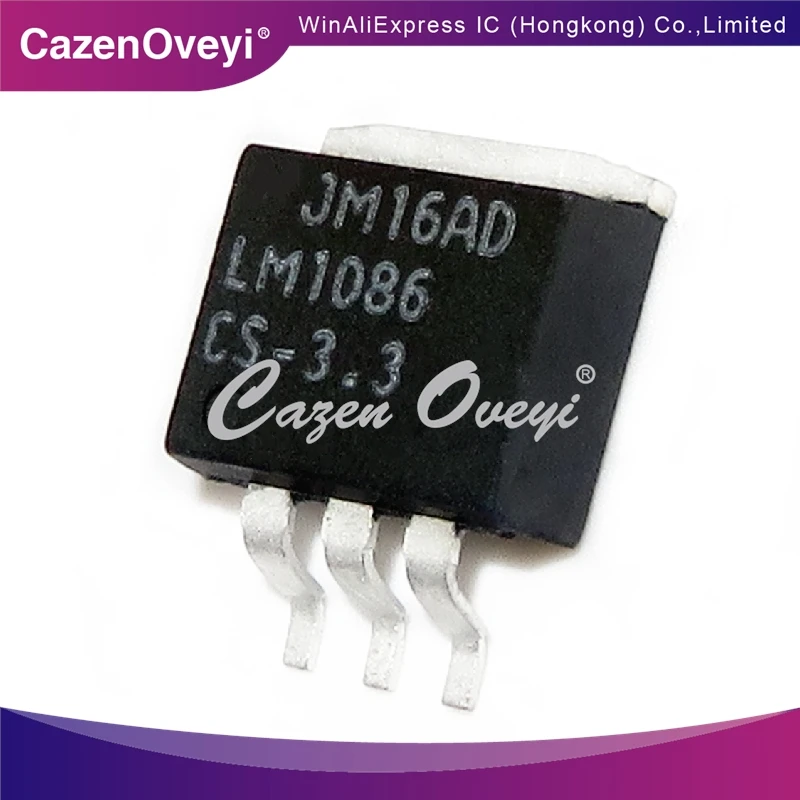

LM1086CS-3.3 (TI)
| TO-263-3 D2PAK-3 | ||||||
LM1086CS-3.3/NOPB (TI)
| в линейках 45 шт | TO263 | |||||
LM1086CS-5.![]()
| TO-263-3 D2PAK-3 | ||||||
LM1086CS-5.0/NOPB (TI)
| в линейках 45 шт | TO263 | |||||
LM1086CS-ADJ (TI)
| 45 шт | TO263 | |||||
LM1086CS-ADJ/NOPB (TI)
| в линейках 45 шт | TO263 | |||||
LM1086CSX-2.5 (TI)
| — | ||||||
LM1086CSX-2.![]()
| 500 шт | TO263 | |||||
LM1086CSX-3.3 (TI)
| TO-263-3 D2PAK-3 | ||||||
LM1086CSX-3.3/NOPB (TI)
| 500 шт | TO263 | |||||
LM1086CSX-ADJ (TI) | — | — | — | ||||
LM1086CSX-ADJ/NOPB (TI)
| 500 шт | TO263 | |||||
LM1086CT-3.![]()
| TO-220-3 | ||||||
LM1086CT-3.3/NOPB (TI)
| в линейках 45 шт | TO-220-3 | |||||
LM1086CT-5.0 (TI) | TO-220-3 | ||||||
LM1086CT-5.0/NOPB (TI)
| 45 шт | TO-220-3 | |||||
LM1086CT-ADJ (TI)
| TO-220-3 | — | — | ||||
LM1086CT-ADJ/NOPB (TI)
| в линейках 45 шт | TO-220-3 | |||||
LM1086ILD-3.![]()
|
| — | |||||
LM1086ILD-3.3/NOPB (TI)
|
| 1000 шт | LLP8 | ||||
LM1086ILD-ADJ/NOPB (TI)
|
| LLP-8 | — | — | |||
LM1086IS-1.8 (TI)
| TO-263-3 D2PAK-3 | ||||||
LM1086IS-1.8/NOPB (TI)
| в линейках 45 шт | TO263 | |||||
LM1086IS-3.![]()
| 45 шт | TO263 | |||||
LM1086IS-3.3/NOPB (TI)
| в линейках 45 шт | TO263 | |||||
LM1086IS-5.0 (TI)
| 45 шт | TO263 | |||||
LM1086IS-5.0/NOPB (TI)
| в линейках 45 шт | TO263 | |||||
LM1086IS-ADJ (TI)
| TO-263-3 D2PAK-3 | — | — | ||||
LM1086IS-ADJ/NOPB (TI)
| в линейках 45 шт | TO263 | |||||
LM1086ISX-1.![]()
| в ленте 500 шт | TO263 | |||||
LM1086ISX-3.3 (TI)
| TO-263-3 D2PAK-3 | ||||||
LM1086ISX-3.3/NOPB (TI)
| в ленте 500 шт | TO263 | |||||
LM1086ISX-5.0 (TI)
| — | — | TO-263-3 | — | — | ||
LM1086ISX-5.0/NOPB (TI)
| в ленте 500 шт | TO263 | |||||
LM1086ISX-ADJ (TI)
| TO-263-3 D2PAK-3 | — | — | ||||
LM1086ISX-ADJ/NOPB (TI)
| в ленте 500 шт | TO263 | |||||
LM1086IT-1.![]()
| — | — | TO-220-3 | — | — | ||
LM1086IT-2.85/NOPB (TI)
| — | — | TO-220-3 | — | — | ||
LM1086IT-3.3 (TI)
| TO-220-3 | ||||||
LM1086IT-3.3/NOPB (TI)
| в линейках 45 шт | TO-220-3 | |||||
LM1086IT-5.0 (TI)
| TO-220-3 | ||||||
LM1086IT-5.![]()
| в линейках 45 шт | TO-220-3 | |||||
LM1086IT-ADJ (TI)
| TO-220-3 | — | — | ||||
LM1086IT-ADJ/NOPB (TI)
| в линейках 45 шт | TO-220-3 |
Lm1086 характеристики схема подключения
Главная » Электричество
Содержание
- LM1086
- 1.5-A, 29-V, linear voltage regulator
- LM1086
- Product details
LM1086
1.5-A, 29-V, linear voltage regulator
LM1086
Product details
- Available in Fixed 1.8-V, 2.5-V, 3.3-V, 5-V
- Available in Adjustable Version
- Current Limiting and Thermal Protection
- 2% Output Accuracy
- Output Current 1.
5 A
- Line Regulation 0.015% (Typical)
- Load Regulation 0.1% (Typical)
- Maximum Input Voltage up to 29V
- Minimum Adjustable Output Voltage Down to 1.25V
- Stable with Ceramic Output Capacitor with ESR
- Temperature Range : -40°C to 125°C
- Available in Fixed 1.8-V, 2.5-V, 3.3-V, 5-V
- Available in Adjustable Version
- Current Limiting and Thermal Protection
- 2% Output Accuracy
- Output Current 1.5 A
- Line Regulation 0.015% (Typical)
- Load Regulation 0.1% (Typical)
- Maximum Input Voltage up to 29V
- Minimum Adjustable Output Voltage Down to 1.25V
- Stable with Ceramic Output Capacitor with ESR
- Temperature Range : -40°C to 125°C
The LM1086 is a regulator with a maximum dropout of 1.5 V at 1.5 A of load current. The device has the same pin-out as TIs industry standard LM317.
Two resistors are required to set the output voltage of the adjustable output voltage version of the LM1086. Fixed output voltage versions integrate the adjust resistors. Typically, no input capacitor is needed unless the device is situated more than 6 inches from the input filter capacitors. Output capacitor can be replaced with ceramic and appropriate ESR.
The LM1086 circuit includes a zener trimmed bandgap reference, current limiting, and thermal shutdown. Because the LM1086 regulator is floating and detects only the input-to-output differential voltage, supplies of several hundred volts can be regulated as long as the maximum input-to-output differential is not exceeded. Exceeding the maximum input-to-output deferential will result in short-circuiting the output. By connecting a fixed resistor between the adjustment pin and output, the LM1086 can be also used as a precision current regulator.
For applications requiring greater output current, refer to LM1084 (clickable link) for the 5-A version, and the LM1085 (clickable link) for the 3-A version.
The LM1086 is a regulator with a maximum dropout of 1.5 V at 1.5 A of load current. The device has the same pin-out as TIs industry standard LM317.
Two resistors are required to set the output voltage of the adjustable output voltage version of the LM1086. Fixed output voltage versions integrate the adjust resistors. Typically, no input capacitor is needed unless the device is situated more than 6 inches from the input filter capacitors. Output capacitor can be replaced with ceramic and appropriate ESR.
The LM1086 circuit includes a zener trimmed bandgap reference, current limiting, and thermal shutdown. Because the LM1086 regulator is floating and detects only the input-to-output differential voltage, supplies of several hundred volts can be regulated as long as the maximum input-to-output differential is not exceeded. Exceeding the maximum input-to-output deferential will result in short-circuiting the output. By connecting a fixed resistor between the adjustment pin and output, the LM1086 can be also used as a precision current regulator.
For applications requiring greater output current, refer to LM1084 (clickable link) for the 5-A version, and the LM1085 (clickable link) for the 3-A version.
Источник
LM1086 техническое описание — LM1086 — Положительные регуляторы с малым падением напряжения 1,5 А, упаковка:
Детали, техническое описание, цитата по номеру детали: LM1086
Деталь | LM1086 |
Категория | Управление питанием => Регуляторы => Линейные регуляторы напряжения => LDO (Low Drop Out) |
Название | Положительное напряжение->Регулируемое |
Описание | LM1086 — 1,5 А положительные регуляторы с малым падением напряжения, упаковка: TO263, номер контакта = 3 |
Компания | Национальная полупроводниковая корпорация |
Техническое описание | Загрузить LM1086 Техническое описание |
Крест.![]() | Similar parts: LP2987AILD-3.3, LP2987AILD-3.3/NOPB, LP2987AILDX-3.3, LP2987AILDX-3.3/NOPB, LP2987ILD-3.3, LP2987ILD-3.3/NOPB, LP2987ILDX-3.3, LP2987ILDX-3.3/NOPB, LP2988AILD-3.3, LP2988AILD -3.3/НОПБ |
Цитата | Где купить |
Функции, приложения |
Серия регуляторов положительного напряжения с малым падением напряжения и максимальным падением тока нагрузки 1,5 А. Он имеет ту же распиновку, что и промышленный стандарт National Semiconductor LM317. LM1086 доступен в регулируемой версии, которая может устанавливать выходное напряжение всего двумя внешними резисторами. Он также доступен с шестью фиксированными напряжениями: 3,3 В, 3,45 В и 5,0 В. Фиксированные версии включают регулировочные резисторы. Схема LM1086 включает опорный сигнал запрещенной зоны с подстройкой стабилитрона, ограничение тока и отключение при перегреве. n Доступны версии на 3,45 В, 5 В и регулируемые версии n Ограничение тока и тепловая защита n Выходной ток 1,5 A n Стабилизация сети 0,015 % (типичная) n Регулировка нагрузки 0,1 % (типичная) Области примененияSCSI-2 Active Terminator Высокоэффективные линейные регуляторы Зарядное устройство для аккумуляторов Пост-регулирование для импульсных источников питания Регулятор постоянного тока Блок питания микропроцессора Пакет 3-выводной TO-263 Диапазон температур до +125C Номер детали LM1086CT-5.0 8-выводной LLP LM1086ILD-5.0 LM1086ILDX-5.0 Рельсы для транспортировки Ленточные и барабанные направляющие Ленточные и барабанные направляющие Ленточные и барабанные направляющие Ленточные и барабанные направляющие Лента и катушка Рельсы Ленточные и барабанные рельсы Ленточные и барабанные рельсы Ленточные и барабанные рельсы Ленточные и барабанные рельсы Ленточные и барабанные рельсы Ленточные и барабанные рельсы Ленточные и барабанные рельсы Ленточные и барабанные рельсы Ленточные и барабанные рельсы Ленточные и барабанные рельсы Ленточные и барабанные рельсы Лента и катушка T03B TS3B Чертеж 9 НБК0059 |
Связанные продукты с тем же паспортом |
LM1086C-2.![]() |
LM1086C-2.85 |
LM1086C-3.3 |
LM1086C-5.0 |
