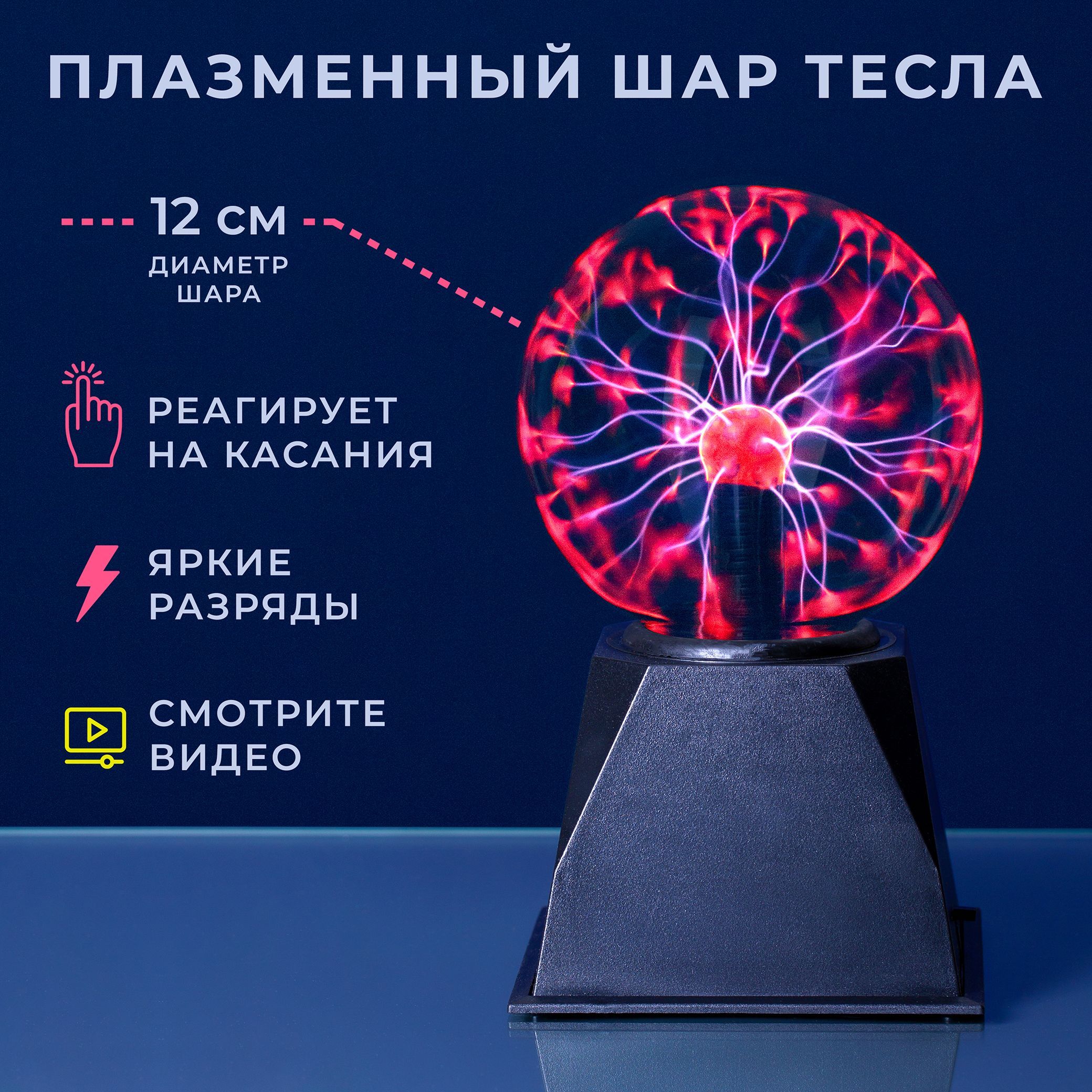

Плазменный шар – это красивая декоративная лампа, которая может стать замечательной частью интерьера любого помещения. Этот светильник дает обширное пространство для творчества, создания дизайна всех видов. Плазменные шары на сегодняшний день имеются в продаже в большом количестве, и таким чудом уже будет трудно кого-то удивить. Однако можно попробовать изготовить данную красоту и своими руками.

Необходимые материалы

Чтобы создать такую сферу собственноручно, нужно подготовить:

• первоначальный плазменный шар;
• АБС трубу;
• бывший автомат выпуска резинок;
• силикон;
• МДФ;
• паяльник;
• провода;
• острый нож;
• акриловые палочки;
• горячий клей;
• вакуумный автомобильный шланг;
• винты;
• мелкую наждачную бумагу;
• сверла;
• карандаш;
• термоусадочную муфту;
• дрель.

Как сделать плазменный шар

Процесс работы будет состоять из нескольких шагов.

1. Придерживаясь техники безопасности, необходимо снять стеклянный шар с основы игрушки, делая это очень осторожно, потому что идущих через нее проводов практически нет, а заряд – очень сильный. Следует разобрать еще и центр шара. Плату нужно открутить и отложить в сторонку, она будет нужна чуть позднее.

Если отсутствует определенный навык работы с электроприборами, тогда следовать данному уроку нежелательно, так как это грозит тяжелым исходом и ранами на теле.

2. Далее понадобится улучшить устройство автомата по выдаче резинок. Для этого потребуется вырезать из МДФ идентичную диаметру основу.

При демонтаже опоры плазменного шара нужно обратить внимание на присутствие вентиляционных дырочек. Они должны быть для отведения тепла. Плата также немного приподнимается, чтобы предоставить свободное передвижение воздуха, но никак не крепится к самому низу.

3. Плазменный шар своими руками можно мастерить дальше. Теперь нужно приложить пластиковую основу базы к готовой части МДФ, наметив места щелей для вентиляции и точки прикрепления болтов.

4. Следует просверлить отверстия вентилирования, не делая их сквозными для крепежных болтов, создать вырезы для провода, выключателя и зашкурить МДФ.

5. Далее необходимо закрепить плату, зафиксировав ее на ступень выше с помощью акриловых палочек для мороженого, и припаять ее к кабелю.

6. К плате еще требуется припаять термоусадочную муфту и проводки, которые будут контактировать с шаром. Чтобы провести их, понадобится прорезь в самом аппарате. Для этого через автомат проходит подходящего диаметра вакуумный автомобильный провод. В него вставляется муфта со шнуром, и все это наполняется силиконом.

7. Намазав стороны МДФ горячим клеем, осторожно вытяните проводок сквозь отверстие аппарата. МДФ следует приклеить к центру автомата.

8. Теперь из АБС-трубы необходимо вырезать маленькую подкладку, смазать ее силиконом и положить в середину внешней части установки. Затем следует собрать игрушку, проконтролировать, попала ли она в гнездо. Теперь можно посмотреть, как выглядит схема плазменного шара.

Шар с молниями

Электроника такой игрушки довольно несложная – это полумост на микросхеме. В работе трансформатора применяется строчник ТВС-110 ПЦ-115 с ординарными обмотками.

Плазменный шар с молниями является зарядом тока, который должен постоянно откуда-то выходить и куда-то течь, чтобы сформировывался закрытый контур. Сам ток протекает сквозь сосуд сферы и идет в почву. Для того чтобы энергию брать из земли, лучше всего применять заземление. Идеально будет сделать его собственноручно, так как в реальном мире оно не всегда доступно.

Не опасно ли такое занятие?

Для самого заземления используются конденсаторы C1, C2, имеющие гораздо меньший импеданс (сопротивление), нежели теплообменник «шар-земля». Один из проводков в розетке постоянно связан с грунтом. Но, не зная, какой точно из них соединяется, приходится применять сразу оба.

И сразу встает немаловажный вопрос: не ударит ли током, если прикоснуться к шару? Ведь сфера и ее молнии остаются соединенными с розеткой. Или, например, любой из конденсаторов поломается? Есть ответ: конденсатор емкостью 2.2 нФ никак не может пропустить сквозь себя электричество в таком количестве, которое бы навредило человеку. Плазменный шар будет иметь конденсаторы с символом Y2, которые нелегко вывести из строя. Они также стопроцентно разомкнут цепочку, если пойдет какое-то нарушение.

Вторая часть схемы была соединена с резистором энергии микросхемы R2. Схема работает постоянно при максимальном импедансе нормальной линии 180 кОм. Если стримеры будут мигать, тогда можно будет уменьшить такое сопротивление.

Конструкция плазменного шара

В качестве первичной обвивки лучше использовать выводы 9, 12 строчника ТВС-110 ПЦ15. Оранжевый проводок соединен с виртуальным заземлением, синий — с высоковольтным, а фиолетовый и белый провода – с первичным.

Рабочая частота полумоста должна равняться 30 кГц – это будет экономить электроэнергию. Чтобы напряжение на выходе было большим, строчник должен действовать в резонансе, который подбирается конденсатором С9. И его лучше выставить на напряжение не менее 620 В. Выбирать резонанс можно аналогично и частотой. Но если изменится рабочая частота, тогда и повысится энергопотребление, и схема может выйти из строя.

Некоторые хитрости

Плазменный шар имеет механику, которая также является несложной. В качестве корпуса идет редуктор от вентиляции. Все узелки удерживаются на трении. Чтобы фанерка не влезала дальше, чем требуется, можно приклеить деревянные палочки-ограничители, провод питания посадить на скобы и залить термоклеем.

С колбой пришлось чуть-чуть схитрить, так как ей в обязательном порядке необходима металлическая наружность снизу. Просто молнии могут начать бить сугубо вниз. Поверхность из металла имеет такой же резерв, что и молнии, она их просто отталкивает. Конечно, эта плоскость должна соединяться высоковольтным проводом.

Чтобы колба держалась, следует вырезать деревянную окружность, которая достаточно крепко заходит в сам корпус и не нуждается в специальном креплении.

После монтирования можно засовывать вилку в розетку. Должен получиться великолепный плазменный шар!

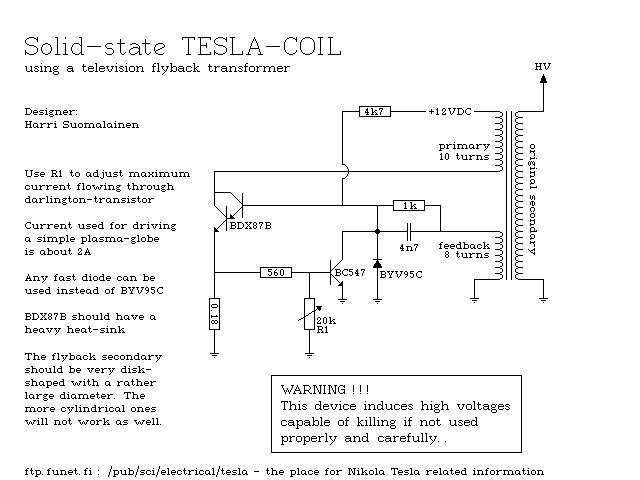

Плазменный шар своими руками схема

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Плазменный шар из лампочки своими руками.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Плазменная лампа из пластиковой бутылки своими руками
• Ночник «Плазменный шар» или домашняя катушка Тесла
• Плазменный шар из лампы накаливания
• See, that’s what the app is perfect for.
• Инструкция по эксплуатации плазменного шара. Как работает плазменный шар
• Что даст плазменная лампа Вашему интерьеру: интересные факты, обзор
• Как сделать плазменный шар?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Генератор ВЫСОКОГО НАПРЯЖЕНИЯ своими руками. КАК СДЕЛАТЬ?

Плазменная лампа из пластиковой бутылки своими руками

Попросили отремонтировать игрушку «плазменный шар» — она работает с перебоями или вообще не работает. Весит мало, внутри почти пусто, звук не очень, но при работе создаёт приличные эффекты. После вскрытия обнаружил неприпаянный провод, аккуратно припаял, а заодно и сфоткал что мог, нарисовал схему.

На фотографии хорошо видно место ремонта.

Конструкция представляет собой корпус, на котором закреплена основная лампа сферической формы, под ней внутри корпуса расположена вторая лампа в виде изогнутой кольцом трубки. Имеются две фиксирующиеся кнопки: включение и выключение звука. Блок питания — конденсаторный, преобразователь — однотранзисторный блокинг-генератор, создаёт на выходе трансформатора высоковольтное высокочастотное напряжение, которое подаётся на обе лампы одновременно.

Лампы представляют собой запаянные стеклянные колбы без впаянных электродов. В качестве электродов использованы крепёжные элементы и покрытие на внутренней поверхности внутренней сферы. При работе нижняя лампа светится равномерно, внутри сферы происходят разряды по всему объёму между внутренней и наружной сферами.

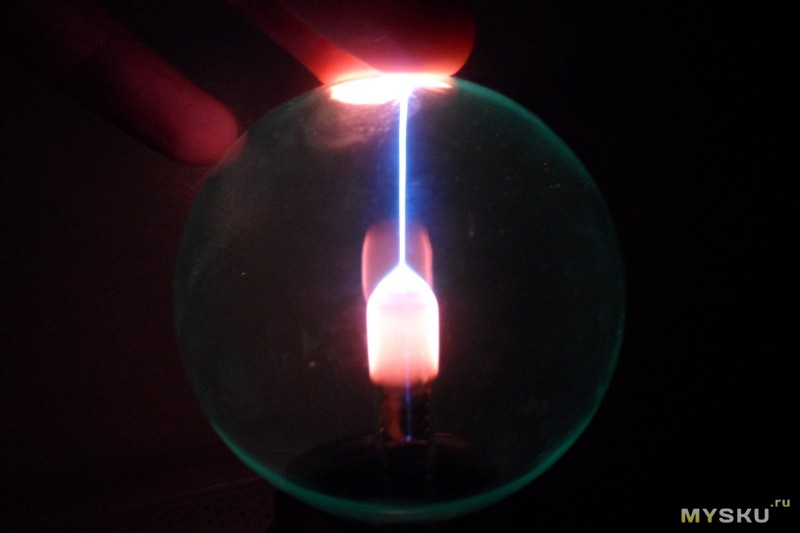

Приближением руки можно изменять распределение разрядов в сфере. При касании сферы разряд идёт к месту касания, чувствуется слабое тепло, слышно изменение частоты блокинг-генератора.

При работе игрушка выделяет озон. По конструкции видно, что нельзя использовать мокрую. Ремонт провёл — Воропай. Приложение 2.

Твердое вещество при нагревании переходит в жидкое состояние, а затем в газ. Дальнейший нагрев газа ведет к ионизации атомов газа. Я обратилась к Зое Михайловне, нашему учителю физики, с просьбой объяснить, как устроен шар.

Вот как она мне рассказала: Прозрачный стеклянный шар установлен на подставке и заполнен смесью инертных газов под низким давлением. Шарик в середине сферы служит электродом. В цоколь лампы встроен трансформатор, который выдает на электрод переменное напряжение в несколько киловольт. Вторым электродом является окружающая стеклянная сфера или даже сам человек, если он прикасается к шару. Когда вы включаете лампу, возникает свечение в виде многочисленных электрических разрядов.

Молнии направлены по силовым линиям электрического поля. Если дотронуться пальцем до стекла, меняется электрическое поле внутри лампы, и электрические разряды смещаются в сторону контакта пальца со стеклом.

Работу плазменного шара Зоя Михайловна объяснила мне на примере работы высоковольтного индуктора. Катушка индуктивности есть в шаре Тесла. В нем накапливается электрический заряд.

Действие плазменного шара основано на принципе катушки Тесла. Колба шара наполнена смесью инертных газов. Шарик, расположенный внутри стеклянной колбы — это электрод, на который подается напряжение мощностью в несколько киловольт.

Чтобы вся конструкция превратилась в магический шар, внутри которого мы видим маленькие молнии, нужен еще один электрод. Им служит стекло, из которого изготовлена колба. Внутри шара создается электрическое поле, а молнии, которые мы видим, направлены по линиям этого поля. Если к шару дотронуться пальцем или рукой, силовое поле изменится и молнии устремятся в точку, где расположен палец. Плазменный шар является газоразрядной лампой с инертным газом, в которой в результате ионизации газа можно наблюдать светящуюся плазму.

Несмотря на различные конструкции декоративных светильников принцип действия их одинаков. При включении лампы носители зарядов ионы и электроны начинают ускоренно двигаться вдоль линий силового поля лампы. В результате ударного возбуждения и рекомбинации возникает характерное для данного газа свечение, наблюдается тлеющий разряд. Для возникновения и поддержания газового разряда в лампе требуется наличие электрического поля. Однажды мне посчастливилось приобрести на развалах колбу от китайского плазменного шара.

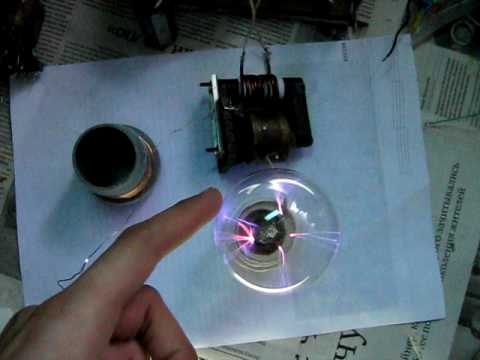

Электроника шара сгорела, а корпус выбросили. Вообщем, ничто не ограничивало полет моей фантазии. Электроника шара в моем исполнении довольно проста — это полумост на одной микросхемке. В качестве трансформатора я использую строчник ТВСПЦ15 со штатными обмотками, тоесть ничего своего не мотаю, и это хорошо.

Не смотря на простоту, и тут есть несколько граблей, на которые можно наступить, их я и хочу обсудить. Перед тем, как обсуждать, впрочем, вам нужно посмотреть схему:. Ток должен течь откуда-то и куда-то, то есть образовывать замкнутый контур. Надеюсь, этот рисуночек поможет понять о чем это я.

Голубым обозначен контур, по которому должен протечь ток. Куда утекает ток, мы знаем — он через емкость шар-земля утекает в землю. Нужно теперь придумать как его из земли забирать замыкать контур. Проще всего для этого использовать заземление, однако заземление не всегда доступно в наших суровых пост-советских реалиях.

Поэтому нужно сделать свое, виртуальное, заземление. На схеме для этого используются конденсаторы C1 и C2, которые обладают значительно меньшим импедансом сопротивлением , чем конденсатор шар-земля.

Один из проводов в розетке всегда соединен с землей, но мы не знаем заранее, который поэтому используем сразу оба. А если друг, случайно, один из этих конденсаторов С1 или С2 выйдет из строя, что тогда?

Во-первых конденсатор емкостью 2. На схеме написан квалификатор конденсатора — Y2. Конденсаторы с таким обозначением во-первых очень сложно вывести из строя, а во-вторых, они гарантированно разорвут цепь если что-то пойдет не так.

Вторая неочевидная вещь в схеме была связанна с резистором питания микросхемы — R2. В даташите ничего толкового я не нашел, поэтому пришлось его подбирать. Если у вас стримеры будут мерцать, нужно будет уменьшить это сопротивление.

Теперь про конструкцию. Где расположены эти выводы можно увидеть на картинке. Оранжевй провод — идет к виртуальному заземлению, белый и фиолетовый — первичка, синий — высоковольтный. Я сделал рабочую частоту полумоста равной 30кГц. Потому как чем меньше частота, тем меньше энергопотребление. Для того, чтобы на выходе напряжение было побольше, я заставляю строчник работать в резонансе. Резонанс подбирается конденсатором С9.

Его, кстати, лучше поставить на напряжение не меньше В. Подбирать резонанс можно и частотой вместо резистора R3 поставить подстроечник, к примеру , но при изменении рабочей частоты меняется потребление и схема может начать работать нестабильно. Механика тоже довольно проста. В качестве корпуса я использовал редуктор от вентиляции. Такие можно найти практически в любом строительном магазине. Все узлы держатся на трении. Для того, чтобы фанерка не вставлялась дальше, чем нужно, я приклеил деревянные брусочки-ограничители.

Провод питания посадил на скобы и облил термоклеем, чтобы и не думал вырываться. А вот с колбой пришлось немного помудрить.

Металлическая поверхность приобретает тот-же заряд, что и молнии и отталкивает их. Естественно, эта поверхность должна быть соединена с высоковольтный проводом. Для удержания колбы, я вырезал деревянный кружек, который очень плотно входит в корпус, и не требует дополнительной фиксации. В разобранном виде колба получилась вот такой:. Если вы стали счастливым обладателем плазменного шара, то для того, чтобы он радовал вас как можно дольше, соблюдайте простые правила, изложенные ниже.

Плазменный шар — это большой стеклянный шар, заполненный разряженным газом, в котором образуются лучи плазмы. Маленький стеклянный шар, находящийся внутри большого, является центральным электродом. Плазма образуется в форме тонких лучей, протекающих от центрального электрода до стенок наружного шара, производя великолепные световые эффекты.

Плазменный шар при включении создает внутри стеклянной сферы множество цветных молний, разбегающихся во все стороны из центра.

При поднесении пальца к поверхности плазменного шара молнии сливаются в один мощный поток, переходя в прикосновения. Также, в некоторых моделях есть дополнительный режим работы — светомузыка, когда шар образовывает молнии в такт музыке, создавая при этом потрясающее световое шоу. Узнать подробнее о каждой модели и просмотреть видео работы плазменных шаров вы можете в нашем каталоге. Поставьте плазменный шар на горизонтальную поверхность, подсоедините адаптер к основанию, включите адаптер в розетку.

Обычный режим работы плазменного шара. На электрод, расположенный в центре ёмкости со смесью газов, подаётся высокое напряжение. Создаётся ионизированная среда, через электрод пробиваются молнии, которые ярко светятся на протяжении всей работы и реагируют на прикосновения. Внутри плазменного шара встроен датчик, реагирующий на низкие частоты. Вам не нужно подключать его к радиоаппаратуре.

Когда вы касаетесь плазменного шара рукой, вы можете почувствовать тепло и лёгкое покалывание — это не опасно, является нормой и зависит от окружающей среды, в которой используется плазменный шар.

Ночник «Плазменный шар» или домашняя катушка Тесла

Поиск по сайту. Главная страница. Как делают золотые слитки. Двигатель Стирлинга. Самолёт на резиномоторе. Формикариум искусственный муравейник.

слегка проворачивая, вливались в схемы и рассеивались в сиянии плазменных шаров. А то еще малость и вы своими действиями напугаете представителей возвращая ее в исходную позу, одновременно, опуская вниз руку.

Плазменный шар из лампы накаливания

Плазменный шар — одно из изобретений Николы Тесла — самое красивое проявление плазмы. Плазменный шар представляет герметично запаянный сосуд желательно прозрачный : , наполненный разряженным инертным газом и с помещенным внутрь электродом иногда изолированным. На электрод подается высокое напряжение при высокой частоте. Типичное напряжение на электроде — около 10 вольт. Существует два способа менять цвет полученной плазмы: либо менять напряжение, либо менять давление в шаре. Часто при изготовлении плазменных шаров применяются газовые смеси чаще всего гелий-неон, иногда с добавлением криптона или ксенона. Такие шары не требуют высокого напряжения, но их можно изготовить только на заводском оборудовании. Как видно из схемы, обычная лампа накаливания очень похожа на заводской плазменный шар. Только она заполнена другим газом кажется, аргоном — цвет плазмы — синий и вместо электрода в виде шарика в лампе находится волосок.

See, that’s what the app is perfect for.

Плазменный шар — это красивая декоративная лампа, которая может стать замечательной частью интерьера любого помещения. Этот светильник дает обширное пространство для творчества, создания дизайна всех видов. Плазменные шары на сегодняшний день имеются в продаже в большом количестве, и таким чудом уже будет трудно кого-то удивить. Однако можно попробовать изготовить данную красоту и своими руками. Придерживаясь техники безопасности, необходимо снять стеклянный шар с основы игрушки, делая это очень осторожно, потому что идущих через нее проводов практически нет, а заряд — очень сильный.

Загрузок: Плазменный шар — Разбор Модернизация.

Инструкция по эксплуатации плазменного шара. Как работает плазменный шар

Схема построена на базе популярной микросхемы NE , которая работает как генератор частоты и регулирует открывание выходного транзистора. В качестве создателя высокого напряжения работает трансформатор ТВС строчник из старого телевизора, у которого первичная обмотка заменено несколькими витками толстого провода. Вышедшие из строя энергосберегающие лампы имеют еще вторую жизнь, но не все об этом зная,покупают следующую. В этой статье своими руками сделаем питание для сгоревшей энергосберегающей лампы. Надоели мучения с паяльником, который всегда перегревается.

Что даст плазменная лампа Вашему интерьеру: интересные факты, обзор

Однажды мне посчастливилось приобрести на развалах колбу от китайского плазменного шара. Электроника шара сгорела, а корпус выбросили. Вообщем, ничто не ограничивало полет моей фантазии. Электроника шара в моем исполнении довольно проста — это полумост на одной микросхемке. В качестве трансформатора я использую строчник ТВСПЦ15 со штатными обмотками, тоесть ничего своего не мотаю, и это хорошо. Не смотря на простоту, и тут есть несколько граблей, на которые можно наступить, их я и хочу обсудить. Перед тем, как обсуждать, впрочем, вам нужно посмотреть схему:.

Что собой представляет плазменная лампа-шар и каков ее принцип работы, И починить лампу своими руками уже не получится.

Как сделать плазменный шар?

Попросили отремонтировать игрушку «плазменный шар» — она работает с перебоями или вообще не работает. Весит мало, внутри почти пусто, звук не очень, но при работе создаёт приличные эффекты. После вскрытия обнаружил неприпаянный провод, аккуратно припаял, а заодно и сфоткал что мог, нарисовал схему.

В роли нашего плазменного шара будет обычная лампа накаливания, ну а источник высокого напряжения высокой частоты довольно прост. Кроме того из нашего источника можно построить не только плазменный шар, но и демонстрировать красивые эксперименты с высоким напряжением: дуговые и коронные разряды, лестница Иакова, лампа дневного света, загорающаяся в руке и т. Электрически ток не игрушка! Источник высокого напряжения высокой частоты. Демонстрация красивых экспериментов с высоким напряжением: дуговые и коронные разряды, лестница Иакова, лампа дневного света, загорающаяся в руке и т.

Ее не очень сложно изготовить своими руками.

Годовая подписка на Хакер. Конденсатор зарядить — дело не хитрое. Ты попробуй трансформатор заряди! В последнее время на рынках все чаще стали появляться различные высоковольтные и в тоже время компактные девайсы: пьезозажигалки, шокеры, «плазменные» шары и другие игрушки. Честно говоря я и сам давно хотел купить себе один такой «шарик», уж больно красиво, да дорого. Короче, надоело мне слюни пускать и решил — чем я хуже других?

Украсить свой дом можно легко с помощью различных настольных, настенных или напольных светильников. При этом они могут выступать как яркими дизайнерскими элементами, так и быть незаметными со стороны. Но в любом случае осветительные приборы в доме должны подходить под уже имеющийся интерьер помещения. Иначе их свет или просто присутствие привнесут в стиль дисгармонию, что явно будет негативным исходом вашей задумки.

Сделайте эту схему плазменного шара

глобус или схема плазменного шара с использованием самых обычных деталей, таких как автомобильная катушка зажигания, симистор, диак и некоторые другие пассивные элементы.

Плазменный шар представляет собой декоративное устройство отображения, в котором очень высокое напряжение, порядка нескольких киловольт, проходит внутри стеклянного шара, в результате чего внутри стеклянного шара создается увлекательное высоковольтное ионизированное плазменное световое изображение

В нашей схеме плазменного шара для дисплея используется обычная 100-ваттная лампочка. Стеклянная лампа, используемая в этой конструкции, изготовлена ​​по индивидуальному заказу путем приклеивания небольшого листа алюминиевой фольги непосредственно к задней половине стекла, чтобы получился своего рода высоковольтный конденсатор.

Нить накала внутри колбы лампы работает как отдельная пластина конденсатора, стекло колбы действует как диэлектрик, а алюминиевая фольга служит как вторая пластина.

Алюминиевая фольга, которая действует как отрицательная пластина поляризованного электролитического конденсатора, должна быть заземлена путем соединения алюминиевой фольги с отрицательной линией. Высокое напряжение разряжается внутри колбы с помощью ее внутреннего электрода накаливания, ионизируя тонкий газ, который остается внутри стеклянной оболочки, создавая захватывающий визуальный эффект, идентичный электрической молнии и грозе.

Описание цепи.

В цепи плазменного шара или плазменной лампы используется комбинация триак-диака, в которой диод действует как пусковой элемент и регулирует ток, подаваемый на симистор.

Основной частью схемы является автомобильная катушка зажигания Т1, подключенная для подачи высоковольтного заряда значительной мощности для ионизации газов, присутствующих внутри стекла любой обычной лампы накаливания.

Вся схема питается непосредственно от сети переменного тока.

Сетевой переменный ток подается на каскад симистора/диака через схему фазового сдвига (которая включает в себя конденсатор C1 и резистор R1), так что симистор может запускаться через диак.

В тот момент, когда TR1 срабатывает или проводит ток, небольшой импульс электричества передается через C2 на первичную боковую обмотку T1. (Помните, что как только на конденсатор C2 впервые подается напряжение сети переменного тока, он ведет себя как короткое замыкание, после чего конденсатор начинает заряжаться до уровня приложенного напряжения.)

Этот всплеск электричества индуцирует сильное магнитное поле внутри первичной обмотки Т1, вызывая эквивалентную величину повышенного высокого напряжения на вторичной обмотке катушки зажигания.

Затем, как только конденсатор C2 начинает заряжаться до своего максимального пикового уровня, переменное напряжение на диаке начинает быстро падать. Когда напряжение падает вниз, ток, необходимый для удержания симистора во включенном состоянии, падает ниже уровня удержания, и теперь симистор выключается.

После этого положительного цикла начинается следующая половина отрицательного сигнала переменного тока.

По мере того, как цикл переменного напряжения становится все более отрицательным, на триггерный вход симистора через диак начинает поступать потенциал, вызывая его срабатывание. Поскольку симисторы предназначены для проведения обоих полупериодов переменного тока, симистор срабатывает во время обоих циклов напряжения переменного тока.

Теперь, когда TR1 проводит в обратном направлении, заряд C2 начинает сбрасываться через TR1, что вызывает следующий всплеск электричества с противоположным напряжением, индуцируемым в первичной обмотке T1, вызывая эквивалентную величину повышенного напряжения для передаваться в его вторичной обмотке.

Во время этих проводников симистора на вторичной обмотке T1 генерируется выход высокого напряжения более 2 кВ, который подается на нить накала лампы, создавая плазменный шаровой дисплей, который будет генерироваться внутри лампы.

Значение C2 следует выбирать таким, чтобы оно не превышало 2-2,5 мкФ для защиты от повреждения катушки зажигания T1.

В качестве альтернативы, если значение C2 выбрано очень маленьким, плазменный шар, искрящийся внутри лампы, может не светиться с удовлетворительным эффектом и яркостью.

Катушки индуктивности LI и L2 были включены для того, чтобы предотвратить возврат переходных процессов и пиков переключения катушки зажигания обратно в домашнюю проводку переменного тока или в линию переменного тока.

Шкаф для плазменных шаров

Корпус для описанной выше схемы плазменных шаров можно изготовить следующим образом, используя деревянный ящик или пластиковый ящик и трубы.

Не используйте металлический ящик или трубу для шкафа, так как весь комплект находится под высоким напряжением и входом в сеть переменного тока, что может привести к поражению электрическим током или другим несчастным случаям, связанным с электричеством.

Алюминиевая фольга за стеклянной колбой не показана на изображении выше, поэтому обязательно приклейте алюминиевую фольгу за стеклом колбы снаружи и соедините ее проводами с цепью надлежащим образом, как показано на схеме.

После того, как описанная выше установка будет собрана и протестирована, не забудьте закрыть конструкцию лампы другой пластиковой трубкой, чтобы защитить стекло от случайных ударов и повреждений, как показано ниже:

Катушка зажигания

Зажигание Катушка может быть любой автомобильной катушкой зажигания, желательно той, что используется в мотоциклах. На следующем изображении показан пример катушки зажигания мотоцикла, которую можно использовать для объясненной выше схемы плазменного шара:

Еще одну простую схему плазменного шара можно увидеть в следующей статье:

https://www.homemade-circuits.com/wp-content/uploads/2021/05/plasma-ball-circuit.pdf

ПРЕДУПРЕЖДЕНИЕ: ЭТОТ ПРОЕКТ ИСПОЛЬЗУЕТ ЧРЕЗВЫЧАЙНО ВЫСОКОЕ СМЕРТЕЛЬНОЕ НАПРЯЖЕНИЕ. ПОЛЬЗОВАТЕЛЯМ РЕКОМЕНДУЕТСЯ СОХРАНЯТЬ ЧРЕЗВЫЧАЙНУЮ ОСТОРОЖНОСТЬ И ПРИНИМАТЬ СООТВЕТСТВУЮЩИЕ МЕРЫ ЗАЩИТЫ ПРИ СОЗДАНИИ И ИСПЫТАНИЯХ ЭТОЙ ЦЕПИ .

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!
