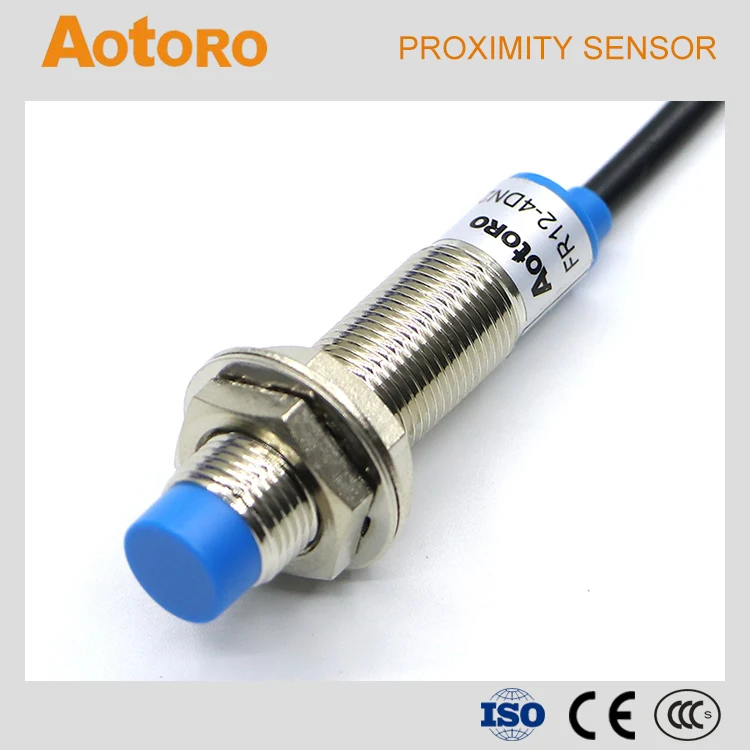

Что такое индуктивный датчик LM12 и его ключевые характеристики
Индуктивный датчик LM12 представляет собой бесконтактный выключатель, предназначенный для обнаружения металлических объектов. Его основные характеристики:
- Диаметр корпуса: 12 мм
- Расстояние срабатывания: 2-4 мм
- Рабочее напряжение: 6-36 В DC
- Тип выхода: PNP или NPN
- Частота срабатывания: до 400 Гц
- Степень защиты: IP66
LM12 относится к компактным цилиндрическим датчикам, что позволяет устанавливать его в ограниченном пространстве. Высокая частота переключения обеспечивает быстродействие при обнаружении объектов.
Области применения индуктивного датчика LM12
Датчик LM12 широко используется в различных отраслях промышленности для следующих задач:
- Контроль положения металлических деталей на конвейерных линиях
- Подсчет металлических изделий
- Определение наличия/отсутствия металлических объектов
- Бесконтактное измерение скорости вращения зубчатых колес
- Контроль положения исполнительных механизмов станков
Благодаря компактным размерам LM12 можно легко интегрировать в различное оборудование для автоматизации производственных процессов.
Преимущества использования индуктивного датчика LM12
Применение LM12 в системах автоматизации дает ряд существенных преимуществ:
- Бесконтактное обнаружение объектов без механического износа
- Высокая надежность и длительный срок службы
- Нечувствительность к загрязнениям, пыли, влаге
- Быстродействие и высокая частота переключений
- Компактные размеры для установки в ограниченном пространстве
- Простота монтажа и настройки
Все это делает LM12 оптимальным выбором для многих задач промышленной автоматизации, где требуется надежное обнаружение металлических объектов.
Особенности подключения индуктивного датчика LM12
При подключении LM12 важно учитывать следующие моменты:
- Правильно выбрать схему подключения в зависимости от типа выхода (PNP или NPN)
- Соблюдать полярность напряжения питания
- Использовать экранированный кабель для уменьшения помех
- Не превышать максимально допустимый ток нагрузки
- Обеспечить надежное заземление корпуса датчика
Корректное подключение гарантирует стабильную и безотказную работу датчика LM12 в составе системы автоматизации.
Настройка и калибровка индуктивного датчика LM12
Для точной работы LM12 необходимо выполнить его настройку:
- Установить датчик на требуемом расстоянии от объекта обнаружения
- Отрегулировать чувствительность с помощью подстроечного элемента
- Проверить срабатывание датчика при появлении объекта в зоне чувствительности
- При необходимости откорректировать положение датчика или его чувствительность
- Зафиксировать окончательное положение датчика
Правильная настройка обеспечивает стабильное и надежное срабатывание LM12 в процессе эксплуатации.
Типичные проблемы при эксплуатации LM12 и способы их устранения
При использовании LM12 могут возникать следующие проблемы:
- Ложные срабатывания из-за электромагнитных помех
- Нестабильное срабатывание при загрязнении чувствительной поверхности
- Выход из строя из-за превышения допустимого тока нагрузки
- Отказ при попадании влаги внутрь корпуса
Для устранения этих проблем рекомендуется:
- Использовать экранированные кабели и правильное заземление
- Регулярно очищать чувствительную поверхность датчика
- Не превышать максимально допустимые электрические параметры
- Обеспечить герметичность соединений и целостность корпуса
Своевременное обнаружение и устранение проблем позволит обеспечить длительную и надежную работу датчика LM12.
Сравнение LM12 с аналогичными моделями индуктивных датчиков
LM12 имеет ряд особенностей по сравнению с другими индуктивными датчиками:
- Более компактные размеры по сравнению с датчиками M18 и M30
- Меньшая дальность срабатывания, чем у датчиков большего диаметра
- Более высокая частота переключений по сравнению с большинством аналогов
- Универсальное напряжение питания 6-36В в отличие от многих моделей с фиксированным напряжением
- Наличие модификаций с различными типами выходов и подключения
При выборе конкретной модели индуктивного датчика следует учитывать эти особенности и специфику конкретной задачи автоматизации.
Индуктивный датчик Impuls LM12-3004PA (Sn = 4 мм, 6…36V DC, PNP, н.о.)
Особенности индуктивных датчиков диаметром 12 мм
- Компактность
- Высокая частота переключения
- Защита от неправильной полярности
- Пылезащищенность, виброустойчивость, водо- и маслозащищенность
- Долгий срок службы
| Характеристики | |
| Тип датчика | индуктивный датчик |
| Тип корпуса | цилиндрический 12 мм |
| Тип выхода | транзистор NPN (трехпроводное подключение) |
| Состояние выхода | нормально открытый NO |
| Рабочее напряжение | 6-36 VDC |
| Ток нагрузки | DC:200мА |
| Расстояние срабатывания | 2 мм |
| Частота срабатывания | DC:400Гц |
| Размер объекта воздействия (железо) | 12 x 12 x 1мм |
| Гистерезис | <10% от зоны чувствительности |
| Ток потребления | DC 12V: 8мА; 24V: 15 мА; |
| Ток утечки | DC:<0. 8мА |
| Сопротивление изоляции | 50 МОм |
| Тип соединения | кабель 1,5 м |
| Рабочая температура | -25°С…+75°С |
| Материал корпуса | никелированная латунь |
| Индикация срабатывания | светодиодная |
| Степень защиты | IP66 |
Конкретная схема подключения указана на этикетке бесконтактного выключателя.
Схемы подключения 3 и 4 проводных бесконтактных выключателейСхемы подключения 2 проводных бесконтактных выключателей
Расшифровка номенклатуры —
LM12-3002NA- LM – Тип датчика
- LM – Индуктивный датчик в цилиндрическом корпусе
- LMF – Индуктивный датчик в прямоугольном корпусе
- 8 – Диаметр корпуса 12мм (6; 8; 12; 18; 30мм)
- 30 – Питание (30: 6-36VDC; 330: 10-30VDC; 20: 90-250VAC))
- 01 – Расстояние срабатывания 2мм (2; 4; 8 мм)
- N – Тип выхода
- N – транзистор NPN (трехпроводное подключение)
- P – транзистор PNP (трехпроводное подключение)
- L – двухпроводный DC выход
- A – симистор NO (двухпроводное подключение)
- B – симистор NC (двухпроводное подключение)
- A – Состояние выхода
- A – нормально открытый NO
- B – нормально закрытый NC
- C – NO+NC
| Расстояние срабатывания | 2мм | 4мм | 8мм | |||
| Напряжение питания | DC6 — 36VDC | NPN | NO | LM12-3002NA | LM12-3004NA | LM12-33008NA-L |
| NC | LM12-3002NB | LM12-3004NB | LM12-33008NB-L | |||
| NO+NC | LM12-3002NС | LM12-3004NС | ||||
| PNP | NO | LM12-3002PA | LM12-3004PA | LM12-33008PA-L | ||
| NC | LM12-3002PB | LM12-3004PB | LM12-33008PB-L | |||
| NO+NC | LM12-3002PС | LM12-3004PС | ||||
| Двухпроводные | NO | LM12-3002LA | LM12-3004LA | |||
| NC | LM12-3002LB | LM12-3004LB | ||||
| AC90 — 250VAC | Двухпроводные | NO | LM12-2002A | LM12-2004A | ||
| NC | LM12-2002B | LM12-2004B | ||||
