LM2596HV: эффективный DC-DC преобразователь напряжения с широким диапазоном входа

Что такое LM2596HV. Как работает понижающий преобразователь на его основе. Каковы основные характеристики и преимущества модуля LM2596HV. Где применяется этот преобразователь напряжения. Как правильно настроить и использовать модуль LM2596HV.

Что такое LM2596HV и принцип его работы

LM2596HV — это интегральная микросхема импульсного понижающего стабилизатора напряжения. Ее ключевые особенности:

• Широкий диапазон входных напряжений: от 4,5 В до 60 В
• Регулируемое выходное напряжение: от 1,25 В до 30 В
• Максимальный выходной ток до 3 А
• Высокая эффективность преобразования — до 95%
• Частота преобразования 150 кГц

Принцип работы LM2596HV основан на методе широтно-импульсной модуляции (ШИМ). Микросхема генерирует импульсы с фиксированной частотой 150 кГц, но переменной длительности. Изменяя скважность этих импульсов, LM2596HV регулирует среднее выходное напряжение.

Основные характеристики и преимущества модулей на LM2596HV

Модули на базе LM2596HV обладают следующими ключевыми характеристиками:

• Входное напряжение: 3,2-60 В
• Выходное напряжение: 1,25-30 В (регулируемое)
• Выходной ток: до 3 А
• КПД: до 95%
• Рабочая температура: -30…+85°C
• Защита от КЗ, перегрева, автовосстановление

Какие преимущества дает использование таких модулей? Во-первых, они позволяют эффективно понижать напряжение в широком диапазоне. Во-вторых, обеспечивают стабильное выходное напряжение при изменении входного. В-третьих, имеют высокий КПД, что снижает тепловыделение. Наконец, встроенные защиты повышают надежность устройств на их основе.

Области применения преобразователей на LM2596HV

Где находят применение модули на базе LM2596HV? Основные сферы использования:

1. Источники питания для электронных устройств
2. Зарядные устройства для аккумуляторов
3. LED-драйверы для светодиодных лент и прожекторов
4. Автомобильная электроника
5. Промышленная автоматика
6. Лабораторные блоки питания

Благодаря широкому диапазону входных напряжений, LM2596HV отлично подходит для работы от нестабильных источников, например, солнечных батарей или автомобильных аккумуляторов. Высокая эффективность позволяет использовать эти преобразователи в портативных устройствах с батарейным питанием.

Как правильно выбрать модуль на LM2596HV

При выборе модуля на LM2596HV следует учитывать несколько ключевых параметров:

• Диапазон входных напряжений — должен соответствовать вашему источнику питания
• Требуемое выходное напряжение — убедитесь, что модуль может обеспечить нужное значение
• Максимальный выходной ток — должен быть выше, чем потребление вашей нагрузки
• Наличие дополнительных функций — индикация, защиты, регулировка тока и т.д.
• Габариты и способ монтажа — соответствие вашему устройству

Важно также обращать внимание на качество компонентов и сборки модуля. Дешевые модули могут иметь заниженные характеристики или низкую надежность. Рекомендуется выбирать продукцию проверенных производителей.

Настройка и использование модуля LM2596HV

Как правильно настроить и использовать модуль на LM2596HV? Вот пошаговая инструкция:

1. Подключите входное напряжение к клеммам IN+ и IN-
2. Подключите мультиметр к выходным клеммам OUT+ и OUT-
3. Подайте входное напряжение
4. Вращая подстроечный резистор, установите требуемое выходное напряжение
5. Отключите питание и подключите нагрузку к выходным клеммам
6. Снова подайте питание и проверьте работу под нагрузкой

При использовании модуля важно не превышать максимальные значения входного напряжения и выходного тока. Для токов свыше 2А рекомендуется использовать радиатор охлаждения. Также следует обеспечить хорошую фильтрацию входного напряжения для стабильной работы преобразователя.

Сравнение LM2596HV с другими DC-DC преобразователями

Как LM2596HV соотносится с другими популярными DC-DC преобразователями? Рассмотрим основные отличия:

• LM2596 (без HV) — имеет меньший диапазон входных напряжений (до 40В)
• XL4015 — обеспечивает больший выходной ток (до 5А), но меньший диапазон входных напряжений
• MP1584EN — компактнее, но имеет меньшую мощность
• LM2678 — выше частота преобразования (260 кГц), но меньше диапазон входных напряжений

LM2596HV выделяется среди аналогов широким диапазоном входных напряжений при сохранении высокой эффективности. Это делает его универсальным решением для различных применений.

Типичные проблемы при работе с LM2596HV и их решение

При использовании модулей на LM2596HV могут возникать некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:

• Нестабильное выходное напряжение:
  • Проверьте качество входного напряжения, при необходимости добавьте фильтрующие конденсаторы
  • Убедитесь, что не превышен максимальный выходной ток
• Сильный нагрев модуля:
  • Проверьте правильность выбора модуля под вашу нагрузку
  • Установите радиатор охлаждения
  • Уменьшите разницу между входным и выходным напряжением, если возможно
• Не регулируется выходное напряжение:
  • Проверьте исправность подстроечного резистора
  • Убедитесь, что входное напряжение выше минимально допустимого

При возникновении проблем также рекомендуется проверить качество пайки и соединений, а также убедиться в отсутствии механических повреждений модуля.

Как увеличить надежность и срок службы модуля LM2596HV

Для повышения надежности и увеличения срока службы модуля на LM2596HV следует придерживаться следующих рекомендаций:

1. Не превышайте максимальные значения входного напряжения и выходного тока
2. Обеспечьте хорошее охлаждение, особенно при работе на максимальной мощности
3. Используйте качественные соединения и провода соответствующего сечения
4. Защитите модуль от пыли, влаги и механических воздействий
5. Применяйте входные и выходные фильтры для улучшения качества напряжения

Соблюдение этих правил позволит значительно продлить срок службы модуля и повысить надежность вашего устройства в целом.

Особенности использования LM2596HV в автомобильной электронике

LM2596HV часто применяется в автомобильной электронике благодаря широкому диапазону входных напряжений. Однако при таком использовании следует учитывать некоторые особенности:

• Необходимость защиты от перенапряжений и обратной полярности
• Устойчивость к вибрациям и перепадам температур
• Способность работать в условиях нестабильного входного напряжения

Для повышения надежности в автомобильных применениях рекомендуется использовать дополнительные защитные цепи и более жесткое крепление компонентов на плате модуля.

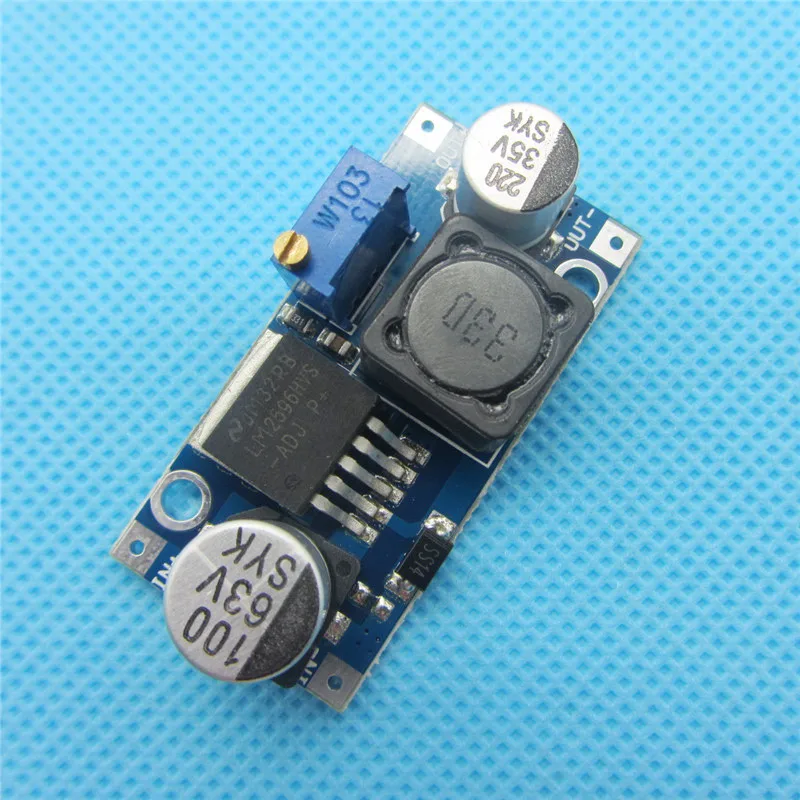

DC-DC DOWN LM2596HV, Преобразователь с 5-60V на 1.25V-30V 3A

  Понижающий DC-DC преобразователь с регулируемым выходным напряжением на чипе LM2596HV. Регулировка напряжения осуществляется при помощи подстроечного резистора, установленного на модуле. Входное напряжение 3.2 — 60 В, выходное 1.25 — 30 В. Максимальный выходной ток до 3 А при достаточном охлаждении.

<font face="Arial, sans-serif"><font size="4"><font><span><span><span> </span></span></span></font></font></font>

Характеристики:

Входное напряжение	3,2 — 60В
Выходное напряжение	1,25 — 30В
Выходной ток	До 3А (если выходная мощность превышает 15 Вт необходимо установить радиатор )
Частота преобразования	150кГц
КПД	до 95%
Диапазон рабочих температур	— 30 . ..+85 С
Защиты	от КЗ, от перегрева, самовосстановление

Datasheet LM2596HV

Обзор  преобразователя на канале Чайна Гудс

Основной чип:

LM2596HV

Разъем на входе :

• под пайку

Разъем на выходе:

• под пайку

Габариты (Д х Ш х В):

41 х 20 х 14 мм

Тип преобразователя

Преобразователь повышающий, понижающий или одновременно и то и другое

:

DOWN (понижающий)

Особенности:

• Регулировка напряжения
• Функция заряда аккумуляторов (li-ion, li-po)

Диапазон входных напряжений, В:

5-60

Диапазон выходных напряжений, В:

1. 25-30

Максимальный выходной ток, А:

3
