Lm311: Серия lm311 (ST Microelectronics)

Содержание

Аналоги для lm311 — Аналоги

LM311 521CA3

Отечественный и зарубежный аналоги

LM311 554САЗ

Отечественный и зарубежный аналоги

LM311 К554СА301А

Отечественный и зарубежный аналоги

LM311 К554СА301Б

Отечественный и зарубежный аналоги

LM311 К554СА3А

Отечественный и зарубежный аналоги

LM311 К554СА3Б

Отечественный и зарубежный аналоги

LM311D LM311D

Полный аналог

LM311D LM311D

Полный аналог

LM311D LM311D

Полный аналог

LM311D LM311D

Полный аналог

LM311D LM311D

Полный аналог

LM311D LM311D

Полный аналог

LM311D LM311M

Полный аналог

LM311H AM311H

Полный аналог

LM311H ECG922

Полный аналог

LM311H SG311H

Полный аналог

LM311H SG311T

Полный аналог

LM311J SG311D

Полный аналог

LM311J Н521СА3

Отечественный и зарубежный аналоги

LM311J-8 AM311D

Полный аналог

LM311M LM311D

Полный аналог

LM311N

AN311

Полный аналог

LM311N CA311E

Полный аналог

LM311N LM311N

Полный аналог

LM311N LM311N

Полный аналог

LM311N LM311N

Полный аналог

LM311N LM311N

Полный аналог

LM311N LM311N

Полный аналог

LM311N LM311N

Полный аналог

LM311N LM311P

Полный аналог

LM311N NJM311D

Полный аналог

LM311N SG311M

Полный аналог

LM311N UA311T

Полный аналог

LM311N UPC311C

Полный аналог

LM311N-8 ECG922M

Полный аналог

LM311N-8 IR9311

Полный аналог

LM311N-8 SG311N-8

Полный аналог

LM311N-8 UA311AT

Полный аналог

LM311N-8 UA311TC

Полный аналог

LM311N-8 UPC271C

Полный аналог

LM311N-8 UPC311C

Полный аналог

LM311P LM311N

Полный аналог

Простой терморегулятор для управления теном на 220В (LM311, АОУ160А)

Схема простого самодельного терморегулятора, который предназначен для управления ТЭНом, с целью поддержания температуры в установленных пределах 20…100°C. Одним из важных достоинств данной схемы является полная гальваническая развязка цепей регулировки и термодатчика от электросети. Это исключает всякую возможность поражения электрическим током.

Принципиальная схема

Схема терморегулятора, как и большинство аналогичных схем, построена на основе моста постоянного тока (резисторы R5-R8), в одном плече которого включен термодатчик, в данном случае, терморезистор R8. А в диагональ моста включен компаратор А2, задача которого измерять его рассогласование, и реагировать на переход состояния моста через точку баланса в ту или другую сторону.

При этом компаратор стремится сбалансировать мост изменением сопротивления одного из его составляющих — терморезистора, путем изменения его температуры. Так как баланс моста возникает только при определенной температуре тероморезистора, возникает термостабилизация.

Рис. 1. Принципиальная схема терморегулятора для управления теном на 220В.

Точку, при которой возникает баланс устанавливают переменным резистором R6. Этой точке соответствует определенное сопротивление терморезистора R8, то есть, определенная температура.

Пока температура ниже заданного резистором R6 значения, сопротивление R8 велико, и инверсный вход компаратора А2 оказывается под более высоким потенциалом, чем его прямой вход.

Как известно, в таком случае на выходе компаратора будет низкое напряжение. Возникнет ток через цепь R11-HL2 и светодиод оптопары U1, что приведет к открыванию симистора VS1 и включению нагревателя.

Включение нагревателя индицируется зажиганием светодиода HL2.

При работе нагревателя температура повышается, а сопротивление терморезистора -понижается. При этом мост постепенно приближается к точке баланса, достигает этой точки и переходит через неё в другую сторону.

При этом, потенциал на инверсном входе А2 постепенно снижается, а на прямом повышается. В определенный момент потенциал на прямом входе становится хотя бы немного выше потенциала на инверсном.

Компаратор меняет свое состояние и нагреватель выключается.

Небольшой гистерезис, необходимый для снижения частоты переключения нагрузки, задан резистором R10, который немного загрубляет точность работы моста.

Подбором этого сопротивления можно выбрать оптимальный режим работы по соотношению точность/стабильность В любом случае, при установившейся температуре частота мигания HL2 не должна быть более 1 Гц.

Питается схема от сети через малогабаритный силовой трансформатор Т1. Это китайский трансформатор с двумя включенными последовательно вторичными обмотками по 6V (в сумме 12V), и током 100mA.

Измерительный мост питается от стабилизатора на А1, чем достигается высокая точность установки температуры.

Светодиод НИ служит для индикации наличия напряжения в электросети, а HL2 — для индикации включенного состояния нагревателя.

Детали

Светодиоды — типа АЛ307 или аналогичные импортные.

Мощность нагрузки может быть до 2000W. При мощности до 300W симистору радиатор не требуется, а при большей мощности -необходим.

Терморезистор R8 типа ММТ-4Б. Микросхему TL431 можно заменить отечественной КР142ЕН19А, а микросхему LM311 — отечественным компаратором КР554СА301, или другим компаратором.

Корытин В. Л. РК-05-08.

Регулятор температуры с раздельной установкой температур срабатывания (LM311)

Большинство аналоговых терморегуляторов, построенных на компараторе, выполнено по схеме, в которой устанавливают только температуру, которую нужно поддерживать.

При этом гистерезис установлен фиксированным и нигде не обозначается, поэтому понять в каких пределах поддерживается заданная температура сложно. Здесь же предлагается схема терморегулятора, в котором можно отдельно установить как температуру включения нагревателя, так и его выключения, то есть нижний и верхний пределы температуры.

Принципиальная схема терморегулятора показана на рисунке в тексте. Схема выполнена на основе двухуровневого компаратора на микросхеме LM311. Питание электронной части — от маломощного силового трансформатора, а включение / выключение нагревателя посредством электромагнитного реле.

Датчиком температуры служит датчик LM235. Эта микросхема практически представляет собой стабилитрон, напряжение на котором зависит только от температуры, но никак не от напряжения питания. Зависимость линейная, напряжение на нем равно значению температуры, выраженной в градусах Кельвина, умноженной на 0,01.

То есть, при нуле градусов Цельсия, что равно 273 градуса Кельвина, напряжение будет 2,73V. А при 50 градусах Цельсия (323 градуса Кельвина) напряжение равно 3,23V. Кстати, термостат и настроен так, чтобы температуру можно было выбирать в этом диапазоне — от 0 до 50°С.

На отрицательный вход компаратора А2 (вывод 3) поступает напряжение с делителя, образованного резистором R7 и датчиком температуры VD4. Таким образом, на выводе 3 А2 будет напряжение, численно равное температуре в градусах Кельвина, умноженной на 0,01.

На положительный вход компаратора поступает напряжение с одного из делителей на резисторах R1-R2-R3 или R4-R5-R6 в зависимости от положения контактов реле К1. От напряжения на выходах этих делителей зависит температура включения и температура выключения нагревателя, поэтому напряжение на них подается через стабилизатор на микросхеме А1.

Рис. 1. Принципиальная схема регулятора температуры (термостата) на LM311.

Температура переключения компаратора зависит от напряжения на его положительном входе. Сюда подключен разъем «Контроль», к нему подключаются щупы цифрового мультиметра, включенного на режим измерения напряжения. Таким образом, мультиметр является шкалой для задания температуры верхнего и нижнего предела. Происходит это следующим образом.

Сначала нужно желаемые значения температуры включения и выключения нагревателя перевести в градусы Кельвина (прибавить к значениям в градусах Цельсия по 273). Затем, подключить мультиметр к разьему «Контроль» и резистором R5 установить на дисплее мультиметра напряжение, численно равное нижнему пределу температуры, умноженному на 0,01.

Например, 20°С = (273+20) 0,01 = 2,93V. Затем, включить выключатель S1 ручного включения нагревателя. При этом контакты реле К1.2 переключатся, и резистором R2 установить на дисплее мультиметра напряжение, численно равное верхнему пределу температуры, умноженному на 0,01. Например, 25°С = (273+25) 0,01 = 2,98V.

Теперь выключить S1. Термостат начинает работать. Когда температура опускается ниже нижнего предела, установленного R5 на выходе компаратора появляется напряжение, открывающее транзистор VТ1. При этом реле К1 включает нагреватель и переключает положительный вход А2 на R2, которым установлена максимальная температура.

При нагреве до максимальной температуры напряжение на выходе А2 упадет и реле К1 выключит нагреватель, и переключает положительный вход А2 на R5, которым установлена минимальная температура. Источник питания выполнен на маломощном силовом трансформаторе Т1.

Это готовый китайский трансформатор. У него первичная обмотка на 220/110V (есть отвод, который не используется, потому на схеме и не показан). А вторичная обмотка двойная (под двухполупериодный выпрямитель) по 9V переменного тока. Трансформатор рассчитан на максимальный ток вторичной обмотки 150mA.

Так как вторичная обмотка двойная выпрямитель сделан по двухполупериодной схеме на диодах VD1 и VD2. Если будет трансформатор с одинарной вторичной обмоткой на 9V переменного тока нужно выпрямитель сделать на четырех диодах по мостовой схеме.

Реле с двумя контактными группами, обмоткой на 12V и ток контактов 10А при напряжении 220V. При отсутствии такового, можно его заменить двумя реле. Их обмотки включить параллельно. Одно реле будет управлять контактами К1.1, второе — контактами К1.2.

При этом, реле с контактами К1.1 должно быть достаточно мощным, чтобы управлять нагревателем. А реле с контактами К1.2 может быть маломощным, даже герконовым.

Термодатчик LM235 можно заменить на LM135 или LM335, — большой разницы нет, в основном в типе корпуса.

Кромилин О.А. РК-2015-12.

% PDF-1.1 % 1 0 объект [/ CalRGB > ] эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > транслировать 0 0 0 0 0 0 d1 конечный поток эндобдж 6 0 obj > транслировать 666 0 98-4 470 705 d1 263 0 месяцев 471 0 л 471 701 л 309 701 л 292 595 232 556 102 554 c 102 408 л 263 408 л 263 0 л ж конечный поток эндобдж 7 0 объект > транслировать 666 0 26 0 613 721 d1 27 0 мес. 620 0 л 620 172 л 301 172 л 361 222 421 252 471 282 c 570 342 622 387 622 494 в 622 628 514 721 340 721 c 153 721 40 617 40 444 в 40 438 41 431 41 424 в 229 424 л 229 436 л 229 521 262 563 329 563 c 382 563 415 530 415 474 в 415 402 335 375 223 297 c 92 206 26 122 26 17 в 26 11 27 6 27 0 в ж конечный поток эндобдж 8 0 объект > транслировать 666 0 33-20 619 721 d1 33 248 кв.м. 33 234 л 33 79 145-20 323-20 в 517-20 628 73 628 223 в 628 304 596 355 532 380 c 583 408 610 454 610 517 в 610 637 507 721 339 721 c 166 721 54 627 51 485 в 242 485 л 245 537 276 562 334 562 c 385 562 413 539 413 497 c 413 449 375 425 299 425 в 285 425 л 285 304 л 302 304 л 381 304 418 283 418 227 в 418 174 386 145 329 145 в 263 145 230 179 228 248 c 33 248 л ж конечный поток эндобдж 9 0 объект > транслировать 776 0 37-20 747 738 d1 530 279 кв.м. 523 202 479 160 409 160 c 316 160 268 228 268 359 c 268 492 312 558 403 558 c 476 558 517 520 524 447 в 743 447 л 729 633 607 738 400 738 c 177 738 37 594 37 359 в 37 125 176-20 405-20 в 610-20 734 90 747 279 в 530 279 л ж конечный поток эндобдж 10 0 obj > транслировать 667 0 72 0 616 719 d1 72 0 мес. 315 0 л 315 253 л 578 253 л 578 427 л 315 427 л 315 538 л 645 538 л 645 719 л 72 719 л 72 0 л ж конечный поток эндобдж 11 0 объект > транслировать 832 0 70 0 747 719 d1 70 0 мес. 306 0 л 306 279 л 526 279 л 526 0 л 762 0 л 762 719 л 526 719 л 526 475 л 306 475 л 306 719 л 70 719 л 70 0 л ж конечный поток эндобдж 12 0 объект > транслировать 667 0 71 0 616 719 d1 71 0 месяцев 640 0 л 640 191 л 312 191 л 312 719 л 71 719 л 71 0 л ж конечный поток эндобдж 13 0 объект > транслировать 944 0 68 0 876 719 d1 276 0 месяцев 276 347 л 276 374 275 418 273 480 c 283 428 292 383 302 344 в 392 0 л 552 0 л 641 352 л 647 376 658 419 671 480 c 670 415 670 372 670 354 в 668 0 л 876 0 л 876 719 л 596 719 л 494 359 л 489 342 481 307 471 255 c 457 316 450 351 448 360 c 348 719 л 68 719 л 68 0 л 276 0 л ж конечный поток эндобдж 14 0 объект > транслировать 777 0 10 0 724 719 d1 10 719 кв.м. 266 0 л 510 0 л 766 719 л 526 719 л 388 255 л 260 719 л 10 719 л ж конечный поток эндобдж 15 0 объект > транслировать 667 0 40-19 627 550 d1 421 0 месяцев 626 0 л 626 15 л 612 25 604 41 604 60 в 604 356 л 604 427 592 467 538 505 c 503 529 432 550 338 550 c 158 550 65 488 63 369 c 262 369 л 266 405 288 422 331 422 c 380 422 405 409 405 378 c 405 329 362 334 263 321 в 111 301 40 268 40 150 в 40 43 105-19 222-19 в 297-19 356 3 409 51 в 421 0 л час 403 237 кв.м. 404 228 404 219 404 210 c 404 140 375 108 306 108 c 268 108 248 126 248 156 в 248 207 308 200 40 32 37 c ж конечный поток эндобдж 16 0 объект > транслировать 667 0 56-19 637 719 d1 56 0 мес. 241 0 л 241 65 л 286 8 342-19 412-19 в 544-19 637 90 637 263 в 637 436 545 546 409 546 c 351 546 301 522 259 475 c 259 719 л 56 719 л 56 0 л час 257 260 кв.м. 257 343 285 383 343 383 в 401 383 428 343 428 260 c 428 181 395 137 343 137 c 291 137 257 181 257 260 c ж конечный поток эндобдж 17 0 объект > транслировать 666 0 29-19 636 550 d1 417 157 кв.м. 407 129 379 113 338 113 c 277 113 242 151 240 219 c 636 219 л 636 232 л 636 432 522 550 334 550 c 145 550 29 439 29 261 c 29 92 142-19 326-19 в 490-19590 42 619 157 в 417 157 л час 240 325 м 243 388 277 424 332 424 в 392 424 424 391 428 325 c 240 325 л ж конечный поток эндобдж 18 0 объект > транслировать 668 0 32-214 612 545 д1 66-57 кв.м. 80-155 169 -214 318 -214 в 530-214 611 -144 611 41 в 611 531 л 427 531 л 427 462 л 386 519 330 545 255 545 в 122545 32 439 32 264 c 32 101 124-5 265-5 в 327-5 376 12 411 47 в 411 18 л 411-63 402-93 333-93 в 296-93 277-83 272-57 в 66-57 л час 239 269 кв.м. 239 349 266 389 322 389 в 378 389 410 346 410 268 в 410 184 384 143 322 143 в 265 143 239 185 239 269 в ж конечный поток эндобдж 19 0 объект > транслировать 667 0 56 0 616 719 d1 56 0 мес. 262 0 л 262 274 л 262 346 287 381 339 381 c 396 381 409 348 409 275 в 409 0 л 615 0 л 615 276 л 615 368 612 433 572 481 c 537 524 488 545 421 545 в 357 545 304 521 262 474 c 262 719 л 56 719 л 56 0 л ж конечный поток эндобдж 20 0 объект > транслировать 335 0 61 0 272 737 d1 61 0 месяцев 272 0 л 272 531 л 61 531 л 61 0 л час 61 585 кв.м. 272 585 л 272 737 л 61 737 л 61 585 л ж конечный поток эндобдж 21 0 объект > транслировать 335 0 61 0 272 719 d1 61 0 месяцев 272 0 л 272 719 л 61 719 л 61 0 л ж конечный поток эндобдж 22 0 объект > транслировать 999 0 56 0 949 546 d1 56 0 мес. 258 0 л 258 285 л 258 347 283 379 329 379 в 381 379 401 348 401 277 c 401 0 л 603 0 л 603 282 л 603 348 625 379 676 379 c 726 379 745 349 745 284 c 745 0 л 948 0 л 948 362 л 948 478 878 546 756 546 c 680 546 622 516 573 453 в 534 517 487 545 418 545 в 345 545 289 516 243 453 в 243 531 л 56 531 л 56 0 л ж конечный поток эндобдж 23 0 объект > транслировать 667 0 29-19 629 550 d1 29 266 кв.м. 29 90 144-19 334-19 в 523-19 638 90 638 266 в 638 442 523 550 334 550 c 144 550 29 442 29 266 c час 245 266 кв.м. 245360 269 403 334 403 в 399 403 423 360 423 266 c 423 172 399 128 334 128 c 269 ​​128 245 172 245 266 в ж конечный поток эндобдж 24 0 объект > транслировать 668 0 57 -213 639 545 d1 57-213 кв.м. 259-213 л 259 50 л 296 3 343-18 407-18 в 547-18 639 91 639 264 в 639 435 544 545 411 545 в 336 545 283 520 242 463 в 242 531 л 57 531 л 57-213 л час 431 264 кв.м. 431 184 401 144 345 144 c 288 144 259 184 259 264 в 259 348 285 387 347 387 в 404 387 431 347 431 264 c ж конечный поток эндобдж 25 0 объект > транслировать 444 0 56 0 425 545 d1 56 0 мес. 263 0 л 263 218 л 263 300 300 337 383 337 в 396 337 409 336 425 334 в 425 545 л 406 545 л 323 545 273 512 246 434 в 246 531 л 56 531 л 56 0 л ж конечный поток эндобдж 26 0 объект > транслировать 609 0 31-19 580 550 d1 31 167 кв.м. 40 43 129-19 300-19 в 485-19 580 44 580 165 в 580 280 507 309 350 345 c 285360250360250 398 c 250 421 269 435 306 435 c 344 435 370 414 373 383 в 562 383 л 549 493 463 550 304 550 c 133 550 45 488 45 375 в 45 263 120 234 284 199 c 342 186 372 182 372 144 c 372 116 348 100 303 100 в 258 100 235 122 235 167 в 31 167 л ж конечный поток эндобдж 27 0 объект > транслировать 445 0 17-9 403 695 d1 312 197 кв.м. 312 409 л 415 409 л 415 531 л 312 531 л 312 695 л 94 695 л 94 531 л 17 531 л 17 409 л 94 409 л 94 143 л 94 28 145-9 281-9 в 323-9 369-7 417-4 в 417 149 л 405 148 395 148 386 148 в 333 148 312 159 312 197 c ж конечный поток эндобдж 28 0 объект > транслировать 666 0-12 0 607 531 d1 -12 0 мес. 247 0 л 329 147 л 416 0 л 678 0 л 473 281 л 672 531 л 415 531 л 337 405 л 261 531 л 4 531 л 197 279 л -12 0 л ж конечный поток эндобдж 29 0 объект > транслировать 609 0-6 -213 590 531 d1 67-209 кв.м. 115-212 153-213 178-213 в 255-213 309-210 352-169 с 385-138 406-79 434 3 в 612 531 л 406 531 л 312 209 л 216 531 л -6 531 л 178 45 л 186 25 190 8 190 -7 в 190-40 170-52 130-52 в 67-52 л 67-209 л ж конечный поток эндобдж 31 0 объект > транслировать ярд `P @ 0! A \ 5q \ 4ÊT @ r򒡌-9P — #! : ‘1c: L 㠀 y 1j7EAItJ`q8 * i VT >> 54 @ [.p2Mxt21p @ la8 \ 9Fuqࣘ * Zap ، B3 # a, 2b`Av4̢ a, (» gqa4-c | aM% AHd (2zG.e = ~ z j & H 5 #; (8. @ l01P] bL΃LrID (@ 3] jB0ѴqьBЎp% 4l8oCi +., K, \ + # 2q | 2! ̄! +: N3FҴx-Xb «» drcP. & A)

Распиновка LM311, конфигурация контактов, технические характеристики, эквивалент, работа и техническое описание

Конфигурация контактов

Номер контакта

Имя контакта

Описание

1

ВЫБРАТЬ ВЫХОД

Emitter Output — это вывод эмиттера выходного транзистора

.

2

Неинвертирующий вход (IN +)

Неинвертирующий вывод компаратора дает переменное напряжение для сравнения

3

Инвертирующий вход (IN-)

На инвертирующий вывод также подается фиксированное напряжение, которое сравнивается с (IN +)

.

4

Земля (VCC-)

Этот вывод подключен к земле системы (также можно использовать отрицательное напряжение)

5

Остаток

Этот вывод можно использовать для отключения напряжения смещения постоянного тока

6

Баланс / Строб

Этот вывод можно использовать для выключения выходного каскада

7

COL OUT

Коллекторный выход — это коллекторный выход транзистора

.

8

VCC +

Обеспечивает рабочее напряжение для операционного усилителя.Для LM311 до +15 В

Характеристики и технические характеристики LM311
  1. Отдельное питание — от 5 В до 30 В
  2. Двойное питание — от ± 2,5 В до ± 15 В
  • Максимальный ток от Vcc +: 7,5 мА
  • Однополярное питание для двух операционных усилителей обеспечивает надежную работу
  • Следовательно, может управлять нагрузкой до 50 В и 50 мА
  • Может управлять большинством нагрузок TTL и MOS
  • Выход может быть изолирован от заземления системы

ИС, эквивалентные LM311

LT111A, NTE922

Альтернативные ИС для операционных усилителей компаратора

LM741, LM358, LM339, LM324

Где использовать операционный усилитель компаратора LM311

Операционный усилитель дифференциального компаратора LM311 — это очень старая микросхема компаратора от TI, которая долгое время использовалась для сравнения напряжений в электронных конструкциях.Любой операционный усилитель можно заставить работать в качестве компаратора напряжения, но LM311 доказывает свои преимущества благодаря размещению в его корпусе выходного транзистора. Коллектор и эмиттер этого транзистора также могут управляться аппаратно, что делает его пригодным для многих приложений. Упрощенная схема ИС представлена ​​ниже:

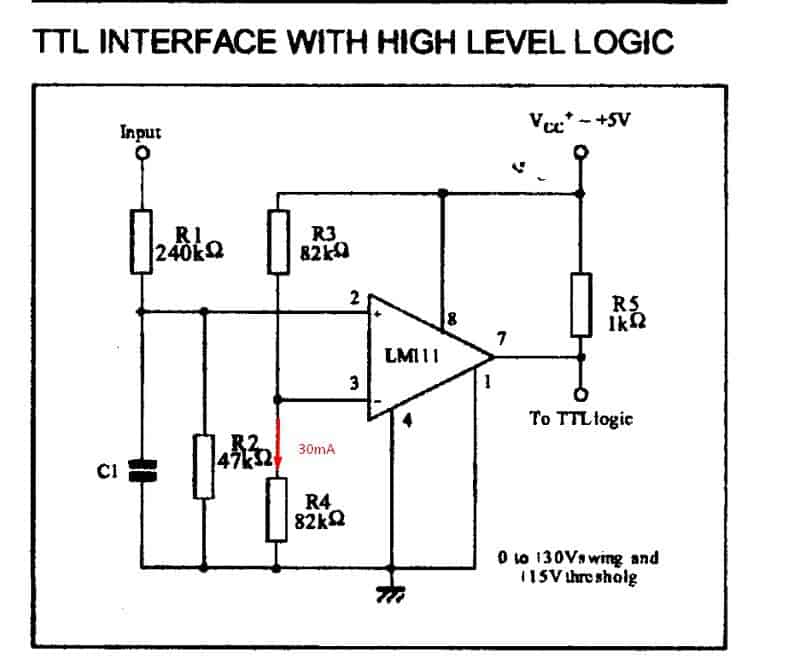

Этот транзистор может управлять нагрузками до 50 В и 50 мА, что подходит для управления большинством нагрузок TTL, MOS и RTL. Транзистор также может изолировать нагрузку от заземления системы, поэтому, если вы ищете компаратор напряжения для управления нагрузками с этими характеристиками, эта ИС может быть для вас правильным выбором.

Как использовать LM311 IC

Как и все компараторы напряжения, LM311 также имеет инвертирующий и неинвертирующий контакты. Если напряжение на неинвертирующей клемме (контакт 2) выше, чем на инвертирующей клемме (контакт 2), выход (контакт 7) также будет высоким, иначе выход будет низким.

LM311 может работать как от одинарного, так и от двойного источника питания. А пока давайте сконцентрируемся на цепи напряжения питания +5 В, поскольку это наиболее часто используемая конструкция для цифровых схем.В этом типе VCC + (контакт 8) подключен к напряжению питания +5 В, а VCC (контакт 4) заземлен, чтобы удерживать его при потенциале 0 В. Ниже показан пример схемы, в которой инвертирующий терминал установлен на 2,5 В, а напряжение неинвертирующего терминала изменяется с помощью потенциометра. Вы можете заметить, что выходное напряжение остается высоким, когда на выводе 2 напряжение выше, чем на выводе 7, и наоборот.

Контакты 5 и 6 на операционном усилителе используются для установки напряжения баланса, если вы хотите вручную отрегулировать напряжение смещения постоянного тока.Обычно эти контакты не используются, так как смещение входа гораздо лучше контролируется. Когда они не используются, контакты 5 и 6 должны быть закорочены, как показано выше. Вы также можете заметить, что вывод коллектора (вывод 7) транзистора используется для вывода, а вывод эмиттера (вывод 1) заземлен; этот тип конструкции называется « Цепь выхода коллектора », однако это не всегда так. Вы можете сослаться на другие возможные схемы из таблицы LM311 (приведенной внизу).Выходная цепь эмиттера показана ниже.

Приложения
  • Цепи компаратора напряжения
  • Может управлять реле, лампой, двигателем и т. Д.
  • Детектор перехода через ноль
  • Детектор пикового напряжения
  • Защита от высокого напряжения / Предупреждение
  • Цепи генератора

2D-модель

LM311 Компаратор напряжения: 4 простая принципиальная схема

I Введение

LM311 — широко используемый линейный компаратор.LM311 экономичен, и по этой причине он широко используется в различных схемах сравнения. В этом блоге используется LM311, чтобы представить и проанализировать ряд схем, использующих LM311, таких как управление освещением и обнаружение утечки воды. Эти схемы имеют характеристики простой конструкции и низкой стоимости изготовления, что позволяет использовать LM311 в схемах.

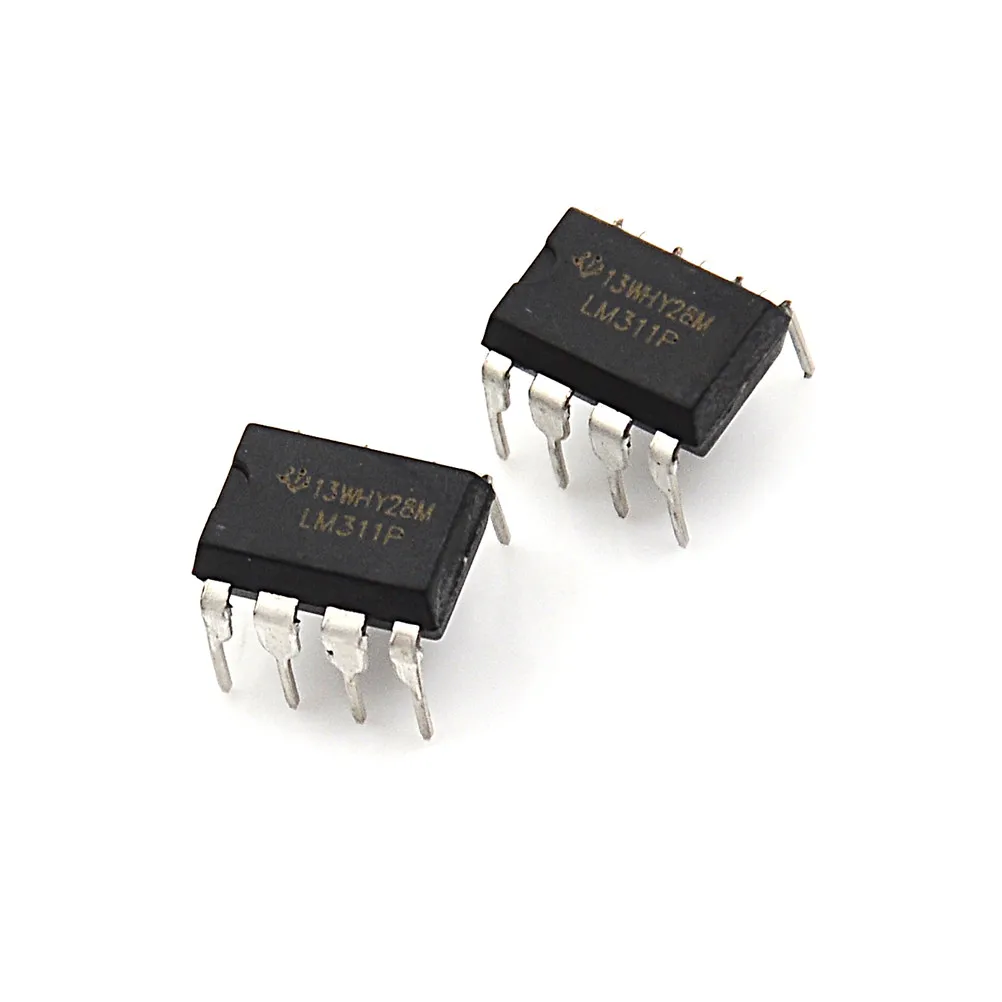

Рисунок 1. Компаратор напряжения LM311

Каталог

II Базовая схема LM311

Рисунок 2.LM311 Базовая схема

Базовая принципиальная схема, основанная на конструкции LM311 выше, имеет следующие особенности и меры предосторожности:

  • Скользящий реостат для деления напряжения и максимального сопротивления можно выбрать.
  • Если вы хотите сделать компаратор с переходом через ноль, контакт 3 напрямую заземлен.
  • Подтягивающий резистор на выходе и вывод 1 должны быть заземлены.

Компаратор напряжения LM311 имеет всего 8 контактов.Седьмой вывод среди них — это выход, который представляет собой структуру с открытым коллектором, то есть так называемый затвор с открытым коллектором, или сокращенно OC gate. Его роль заключается в удовлетворении некоторых особых потребностей, таких как управление светодиодами, освещением, реле и совместимость уровней со следующими цифровыми схемами.

Следовательно, когда должен выводиться высокий уровень, высокий уровень не будет получен. Необходимо подключить резистор между контактом 7 и контактом 8 положительного источника питания, например, около 1 кОм, чтобы коллектор больше не был открыт.

III LM311 Цепь обнаружения газа

Рис. 3. Цепь обнаружения газа LM311

Клемма 3 встроенного компаратора напряжения LM311 имеет постоянный вход 5 В.

Поскольку выходной ток датчика пропорционален концентрации газа (дыма) в помещении, то есть:

I = кК

  • I: выходной ток датчика
  • C: концентрация газа в помещении
  • k: пропорциональная константа

Следовательно, мы можем использовать датчик и потенциометр 1R, чтобы преобразовать концентрацию газа в сигнал напряжения и ввести его на клемму 2 LM311 (то есть V = kC * 1R).

Компаратор напряжения может преобразовывать аналоговый сигнал в двоичный сигнал. LM311 — это интегрированный компаратор общего назначения с низким коэффициентом усиления разомкнутого контура, большим напряжением смещения и низким коэффициентом подавления синфазного сигнала; однако он имеет быструю скорость отклика, короткое время задержки передачи и может напрямую вводить высокоуровневые сигналы в микроконтроллер.

Из приведенного выше анализа видно, что верхний предел концентрации сигнала тревоги в помещении можно регулировать, регулируя сопротивление потенциометра.

IV LM311 Схема светового контроллера

Эта схема основана на интегральной схеме компаратора напряжения LM311, а резисторы R3 и R4 на неинвертирующем входе IC1 дают опорное напряжение 6 В. Поскольку сопротивление фоторезистора может достигать нескольких МОм в темноте, когда потенциал инвертирующей входной клеммы высокий, а компаратор низкий, Q1 не включается, и реле не срабатывает.

Напротив, поскольку сопротивление фоторезистора при освещении составляет 5-10 кОм, когда потенциал инвертирующей входной клеммы низкий, выход компаратора высокий, а когда Q1 включен, реле срабатывает.Если поменять местами вход LM311 + -, ситуация будет прямо противоположной. Регулируя R1, мы можем установить, какая освещенность запускает реле.

Рисунок 4. Схема светового контроллера LM311

В LM311 Схема обнаружения утечки воды

Принцип детектора утечки воды:

Когда вода протекает между двумя электродами водоприемной пластины, значение сопротивления между двумя электродами сильно изменяется, так что можно определить, есть ли утечка воды.

Мостовая схема — это схема, которая измеряет различные физические величины методом сравнения. Самая простая — это схема, состоящая из четырех ветвей, каждая ветвь называется «плечом» моста. В реальной схеме обнаружения, используя превосходные характеристики мостовой схемы при обнаружении сопротивления, изменение значения сопротивления обнаруживается мостом обнаружения напряжения.

Рисунок 5. Цепь обнаружения утечки воды LM311

Можно считать, что электрод обнаружения утечки воды представляет собой переменный резистор, который служит ответвлением моста, а остальные три ветви имеют одинаковое значение сопротивления.Значение удельного сопротивления может быть определено в соответствии со значением сопротивления электрода утечки воды в присутствии и отсутствии воды. Диапазон должен быть между значением сопротивления при наличии воды и значением сопротивления при отсутствии воды, а среднее значение можно принять как значение оставшегося трехстороннего сопротивления.

В мосту обнаружения, если нет утечки воды из электрода обнаружения, значение его сопротивления велико, поэтому V + ﹥ V﹣, а именно V_id ﹥ 0, V_out ﹥ 0.

Если электрод обнаружения протекает, значение его сопротивления невелико, поэтому V + ﹤ V﹣, а именно: V_id ﹤ 0, V_out ﹤ 0. Таким образом можно точно определить, есть ли утечка воды. Другими словами, уровень выходного уровня компаратора напряжения LM311 представляет наличие или отсутствие утечки воды.

Рисунок 6. Плата датчика утечки

При разработке схемы компаратора LM311 следует отметить, что, когда высокоскоростной компаратор используется для высокоскоростных входных сигналов и входных сигналов с низким импедансом источника, нормальный выходной отклик должен быть быстрым и стабильным.

Однако, когда входной сигнал представляет собой медленно меняющийся сигнал или источник сигнала с высоким импедансом, компаратор может колебаться в точке порога сравнения, что вызвано высоким коэффициентом усиления и широкополосностью компаратора, а наличие помех также вызывает это колебание. Одна из прямых причин. При применении мы должны избегать таких колебаний и нестабильности. Генерация колебаний во многом связана с расположением конструкции.

Выходной конец сигнала должен быть далеко от входного контакта, а также должен быть далеко от двух сбалансированных концевых контактов.Конденсаторы фильтра должны быть добавлены к положительным и отрицательным источникам питания, чтобы отфильтровать помехи источника питания, и конденсаторы должны быть размещены рядом с выводами. Увеличьте амплитуду входного сигнала, чтобы уменьшить вероятность колебаний. Установка резистора на выходе компаратора и подключение конденсатора соответствующей емкости на обоих концах существенно влияет на фильтрацию и уменьшение колебаний.


FAQ

LM311 — одноканальный компаратор.При его использовании подключите опорное напряжение и напряжение сравниваемого сигнала к его неинвертирующим и инвертирующим входным клеммам (контакт 2 и контакт 3), и его выход будет результатом сравнения. Если вы хотите получить прямой выходной результат, контакт 7 подключается к положительному источнику питания, а контакт 1 является выходом. Если результат должен быть выведен в обратном порядке, контакт 1 заземлен, а контакт 7 является выходом с открытым коллектором.

LM311 — компаратор с одним напряжением, LM393 — с двойным напряжением.LM311 имеет ток нагрузки до 50 мА и напряжение 40 В. Он может управлять реле с минимальным напряжением питания 5 В.

Ток нагрузки LM393 составляет 16 мА, а минимальное напряжение составляет 2 В для одного источника питания.

Их функции такие же, и серия 1XX может использоваться в более суровых условиях.

Серия 3XX может использоваться только в коммерческой среде, обычно в соответствующем температурном диапазоне устройства.

Цена 1хх намного дороже 3хх.

Функция балансировки зеркального тока обратной цепи реализована подключением потенциометра посередине. В дополнение к функции баланса, 6-контактный вывод также имеет функцию стробирования, а 6-контактный вывод может быть заземлен через схему управления транзистором для вывода строба.

  • В чем разница между двойным источником питания компаратора напряжения lm311 и одиночным источником питания?

Все компараторы являются выходами с открытым коллектором, без сопротивления нагрузки, они не могут выдавать сигналы напряжения.

Двойные блоки питания могут обнаруживать сигналы ниже нуля, а одиночные блоки питания могут обнаруживать только сигналы выше нуля.

  • Может ли компаратор lm311 питаться от двухпозиционного пятивольтового источника питания с положительным и отрицательным напряжением ?

Конечно, LM311 может питаться от двойного источника питания ± 5 В. Его требование для рабочего источника питания состоит в том, чтобы разница напряжений между положительным и отрицательным источником питания (или напряжением одного источника питания) была не менее 3.5 В и максимум 30 В, если он находится в этом диапазоне.

Прочитав блог, вы лучше поняли схему компаратора LM311?

Наконец, если у вас есть какие-либо вопросы о компараторе LM311, не стесняйтесь оставлять сообщение в разделе комментариев ниже!

Компаратор напряжения LM311 — журнал DIYODE

Эта ИС представляет собой способ с малым количеством компонентов для сравнения двух сигнальных напряжений или сигнала и опорного сигнала, а также для включения или выключения выхода.

Компараторы

выполняют очень специфическую работу, которая дает производителям некоторые преимущества, которые могут быть не сразу очевидны. Сравнение напряжений или переключение на пороге может быть выполнено с помощью аналого-цифрового преобразователя (АЦП), встроенного в Arduino и Raspberry Pi, но мы обсудим позже некоторые очень веские причины, по которым вы можете захотеть сделать это извне.

Мы уже сталкивались с компаратором раньше, когда обсуждали операционные усилители (операционные усилители), и мы даже делали их из операционных усилителей в проектах.Однако интегральная схема (ИС) LM311 — это специализированное устройство, которое выполняет только эту работу, и делает это хорошо. Конечно, не каждый читатель будет знаком с операционными усилителями или предыдущими статьями, поэтому вот очень краткое резюме.

Операционные усилители — это ИС с высокоомными входами, что означает, что они чувствительны к напряжению, а не к току. Один вход является инвертирующим, а другой — неинвертирующим, что означает, что положительное напряжение на инвертирующем входе вызовет отрицательное напряжение на выходе, а положительное напряжение на неинвертирующем входе вызовет положительное напряжение на выходе.Обратное также верно. Операционные усилители часто питаются от положительного и отрицательного источника питания с разделенной шиной с нулевым заземлением в середине, что позволяет им работать как в отрицательном, так и в положительном направлении. В случае одиночного рельса устраивается синтетический грунт.

Операционные усилители

можно использовать в качестве компаратора, в котором один вход сравнивается с другим, а на выходе устанавливается высокий или низкий уровень в зависимости от ситуации на входах. Операционные усилители имеют много других режимов работы, но в этой статье речь идет о компараторе.

Обычно это делается с помощью делителя напряжения для получения известного напряжения и последующей подачи его на один из входов. Другой используется для измерения целевого сигнала, например напряжения на датчике. Выходной сигнал будет высоким или низким, в зависимости от настройки, когда напряжение датчика поднимется выше или ниже опорного значения.

Компараторы напряжения

, такие как LM311, делают это с высокой точностью, быстрым откликом и минимальным количеством внешних компонентов. LM311 разработан с учетом универсальности, поскольку он может работать в диапазоне напряжений питания, включая +/- 15 В постоянного тока и + 5 В постоянного тока для логических цепей.К сожалению, минимальное рабочее напряжение исключает работу 3,3 В. Выходы имеют достаточно высокий рейтинг, чтобы управлять некоторыми нагрузками без дополнительного усиления.

Как всегда, полезно иметь копию таблицы данных производителя микросхемы. Мы всегда резюмируем наиболее актуальную информацию для нашей аудитории производителей, но в таблицах данных всегда есть больше. Мы использовали документ LM111 / LM211 / LM311 компании Texas Instruments, пересмотренный в марте 2017 года. Хотя спецификации должны быть одинаковыми для всех производителей, расположение информации и объем информации могут отличаться.

Примечание. Чтобы узнать больше об операционных усилителях, вы можете обратиться к нашим предыдущим статьям в классе, включая «Операционные усилители — суперэлектронный строительный блок» из выпуска 7, январь 2018 г. или «Операционные усилители … еще раз» из выпуска 13, Июль 2018.

Хотя мы очень кратко описали работу компараторов, здесь мы дадим немного более подробную информацию. Базовый компаратор имеет пять соединений: инвертирующий вход, неинвертирующий вход, а также выход, положительный источник питания и отрицательный источник питания.Поскольку LM311 может работать от однорельсового питания, и мы собираемся использовать его таким образом, мы будем двигаться вперед именно так.

В базовом операционном усилителе измеряемым параметром является разность напряжений между двумя входами. Разница в том, что усиливается и передается на выход, а не в фактических напряжениях на входах. В компараторе разница не измеряется как таковая, а сравнивается, и выход полностью включен или полностью выключен в зависимости от разницы между входами.

Если напряжение на неинвертирующем входе больше положительного, чем напряжение на инвертирующем входе, выход включен.Если напряжение на неинвертирующем входе меньше положительного, чем напряжение на инвертирующем входе, выход выключен. Другими словами, если разница между входами положительная, выход полностью включен, независимо от того, насколько велика или мала разница.

Здесь есть нюанс. В большинстве случаев выход либо полностью включен, либо выключен. Однако есть небольшой участок отклика около порога пересечения эталона, где отклик фактически не является абсолютным.

Вы нечасто увидите это на практике, но мы столкнулись с этим при разработке проекта световой банки, основанного на схеме Класса этого месяца. График на рис. 8 в таблице данных показывает, что имеется короткий крутой отклик, который является почти линейным. Полный эффект охватывает менее милливольта на входе, поэтому он не будет беспокоить большинство пользователей слишком часто.

ИСТОЧНИК: Texas Instruments

Обратите внимание на то, что мы не включили подключения источника питания в эти схемы.Это связано с тем, что информация действительна для компараторов в целом, в том числе для компараторов, изготовленных с внешними компонентами от дискретных операционных усилителей, независимо от того, работают ли они от биполярного (с двумя шинами) или от униполярного (с одной шиной) питания.

Это также означает, что напряжения на обоих входах могут быть отрицательными, но пока разница положительная, выход включен.

Для большинства производителей подходят варианты блоков питания LM311. Он будет легко работать с минимальными усилиями от одинарного источника питания +5 В, чего нельзя сказать обо всех операционных усилителях и компараторах.Хотя большинство операционных усилителей и их производных можно заставить работать от одной шины, эти устройства, предназначенные для этого, упрощают проектирование схем. Потребление тока различается для разных ситуаций питания, но было измерено на рабочем столе как 1,19 мА от источника питания + 5 В без нагрузки.

LM311 — довольно старое устройство, и максимальный входной дифференциал (разница между напряжениями на входах) составляет 30 В (+/- 15 В). Это заметно меньше, чем напряжение питания 36 В (+/- 18 В), и иногда указывается как фактор, отвлекающий от устройства.Это может быть правдой для инженеров, но для большинства производителей это не имеет значения.

Большинство наших проектов питаются от 5 В или 12 В, с небольшими проектами на 24 В. Поскольку обычно это однорельсовые источники питания, в этих случаях не возникнет ситуации, когда разрыв между максимальной входной разностью и максимальным напряжением питания станет проблемой. Это по-прежнему хороший выбор, потому что он прочный, простой и очень легко доступен для розничной продажи. Немногие другие компараторы можно купить без рецепта в местном магазине электроники.

Как и все операционные усилители и их производные устройства, LM311 имеет входы с очень высоким импедансом, с максимальным требуемым входным током 300 нА, с типичным значением 100 нА. Время переключения также варьируется в зависимости от условий входа и выхода, но все цифры в таблицах и графиках таблицы данных ниже 200 нс, и даже при больших диапазонах напряжения питания и сигнала наибольшее значение, которое мы нашли в любой литературе, было менее 1 мс для полного размаха. .

На упрощенной схеме показан выход LM311 в виде N-канального транзистора с открытыми выводами коллектора и эмиттера.Он может обрабатывать максимум 40 В при 50 мА, что означает, что он может переключать многие реле самостоятельно или использоваться с внешним транзистором для переключения больших нагрузок.

Глядя на функциональную блок-схему на странице 10 таблицы данных, можно увидеть, что на выходе задействовано больше транзисторов и несколько резисторов. Поскольку выход не является действительно плавающим транзистором, нагрузка должна быть привязана к Vcc +, GND или Vcc-, в зависимости от источника питания и требований проекта.Для наших целей выход эмиттера подключается прямо к земле, а нагрузка подключается к коллектору. Хотя есть и другие способы использования этих контактов и причины для сопоставления, они выходят за рамки данной статьи.

На розничном рынке LM311 поставляется в 8-контактном пластиковом корпусе с двойным расположением выводов (DIP). Возможно, удастся найти и версии для поверхностного монтажа, но мы не смогли найти для них австралийского продавца. Существуют и другие пакеты, указанные в таблицах данных, с которыми вы можете столкнуться при поиске, если покупаете не у наших постоянных поставщиков.Обычно они доступны только на коммерческой основе.

Для однорельсового питания вывод Vcc- становится контактом заземления, в то время как контакт Vcc + сохраняет свою роль. Другими выводами, которые могут потребовать дальнейшего объяснения, являются выводы BALANCE и BAL / STRB. Балансирный штифт используется для внешнего смещения неинвертирующего входа. Все производимые устройства имеют степень допуска, с которой мы знакомы по резисторам и транзисторам. LM311 ничем не отличается, а балансирный штифт используется для ручной регулировки, когда происходит пересечение нуля.Хотя хорошо знать, что это делает, в схемах производителей он не часто используется.

Вывод баланса / строба имеет дополнительную функцию — его заземление отключает выход независимо от состояния входа. Это можно использовать как ручную коррекцию для отключения выхода. Хотя мы будем использовать выключатель питания для отключения нашей сборки позже в схеме, вход строба может быть полезен для схем на основе микроконтроллеров, где LM311 может использоваться в качестве цифрового входа.

Как правило, два контакта остаются неподключенными или закороченными, чтобы избежать ложной активности.

На практике использовать компаратор довольно просто. На один из входов необходимо подать опорное напряжение, и это обычно делается с помощью делителя напряжения. На другой вход подается контролируемое напряжение. В большинстве приложений опорное напряжение подключается к неинвертирующему входу, а контролируемый сигнал подключается к инвертирующему входу.

Поскольку мы ориентируемся на использование одинарной шины питания, вывод Vcc + подключается к положительной шине питания, а Vcc- подключается к земле или шине 0 В.Эмиттер выхода должен подключаться к земле, а коллектор — к отрицательной стороне нагрузки. Помните, что выход может выдерживать ток 50 мА, поэтому, если ваша нагрузка не ограничена этим или ниже по току, вам нужно будет либо использовать транзистор, либо ограничить ток нагрузки с помощью резистора, если это возможно.

Обратите внимание, что, поскольку выход LM311 представляет собой N-канальный транзистор, существует несколько способов увеличения тока на выходе. На схеме 4A мы использовали транзистор PNP.Отображается текущий поток в ВЫСОКОМ состоянии (выход включен).

На схеме 4B мы использовали транзистор NPN. Как правило, транзисторы NPN не используются в качестве переключателей на стороне высокого напряжения, потому что ток базы должен течь через эмиттер на землю, а это может быть проблематично.

Использование их в качестве переключателя нижнего уровня также может привести к довольно небольшому сопротивлению транзистора в его «включенном» состоянии, что приведет к несовершенному заземлению, если вы включаете или выключаете всю схему с помощью выходного транзистора.Светодиод не будет заботиться, но микроконтроллер или другая чувствительная схема, вероятно, будет. Таким образом, переключатель высокого напряжения подходит для определенных приложений, а транзистор PNP следует использовать для переключателя высокого уровня.

Возможно использование транзистора NPN в качестве переключателя высокого напряжения. Однако, если в управляемой цепи есть что-то, что означает, что базовый ток не может легко течь на землю, например, в цепи с высоким сопротивлением или с обратной ЭДС от индуктивной нагрузки, транзистор не будет работать правильно.

В прошлом мы использовали транзистор NPN в качестве переключателя высокого напряжения с очень простыми нагрузками с низким сопротивлением, такими как светодиоды. Иногда это делается по редакционным причинам, а не по техническим причинам.

В простых схемах может быть сложно придумать что-то, чего еще нигде не существует, и выполнение таких вещей, как создание переключателя высокого напряжения с NPN, а не PNP транзистора, может помочь избежать слишком большого сходства с уже опубликованным материалом. Итак, хотя вы можете видеть, что это сделано, это не должно быть первым откликом.

* Указано количество, возможна продажа упаковками. Вам также понадобится макетная плата и оборудование для прототипирования, а также блок питания на выбор в пределах допустимого напряжения. Подойдет обычный настольный блок питания или блок питания на 12 В.

В этом месяце мы собираемся представить очень простую сборку, но мы собираемся модифицировать ее по мере продвижения. Мы будем использовать его, чтобы изучить поведение LM311 с различными конфигурациями входа. Схема будет нашей отправной точкой, а результат останется прежним.Это просто светодиод, который сообщает нам, что происходит. Мы будем использовать LDR в качестве входного датчика, сначала с делителем напряжения с фиксированным резистором, а затем с потенциометром, дающим переменное опорное напряжение.

Сборка особенно проста, потому что мы собираемся использовать то, что узнали, в отдельном проекте. В выпуске №039 наш проект Firefly Light Jar использует LDR с компаратором LM311 для включения светодиодной цепочки, когда уровень окружающего освещения упал до выбранного уровня. Обязательно зацените.

Мы обнаружили, что LDR различаются, поэтому вам может потребоваться изменить номинал резистора R1 в соответствии с требованиями. Наш LDR измерял сопротивление 141 Ом на полном зимнем солнце и более 40 МОм в полной темноте при наличии только подсветки мультиметра в комнате. В тени за окнами в солнечный день мы измерили 850 Ом, а если приложить руку к поверхности LDR в тех же условиях, мы получили 4348 Ом. По этой причине мы сделаем наш делитель напряжения с LDR и резистором 2,4 кОм.

Сначала соедините макетную плату и компоненты, как показано на схеме, и подключите ее.

Обратите внимание, что происходит, когда вы закрываете LDR. Сколько вам нужно покрыть, чтобы схема активировалась? Вам нужно отбросить тень или почти полностью обернуть ее черной лентой? R2 и R3 должны быть одинаковыми по величине, поэтому напряжение на их стыке с неинвертирующим входом составляет половину напряжения питания.

Пришло время внести изменения. Первое изменение будет заключаться в замене делителя напряжения с постоянным резистором на потенциометр. Снимите R2 и R3 и подключите потенциометр как VR1 с одним концом, подключенным к шине питания, другим концом, подключенным к шине заземления, а дворник подключен к неинвертирующему входу LM311, контакт 2.

Теперь вы можете настроить опорное напряжение так, чтобы выходной светодиод загорался, когда вы этого хотите. Попробуйте настроить VR1 так, чтобы светодиод включался только с отбрасыванием тени на светодиод, а затем установите его так, чтобы вся цепь находилась в полностью темной комнате, чтобы светодиод включился.

Теперь, когда потенциометр управляет опорным напряжением, мы можем исследовать, как положение компонентов влияет на схему. Поменяйте местами LDR1 и R1 и посмотрите, как это повлияет на схему.Как далеко и каким образом вам нужно отрегулировать потенциометр, чтобы цепь сработала?

Вернитесь к исходной конфигурации LDR1 и R1, но подключите соединение LDR1 и R1 к неинвертирующему входу, а стеклоочиститель потенциометра — к инвертирующему входу. Как теперь ведет себя схема?

Теперь, когда у вас есть возможность поэкспериментировать и изучить поведение LM311, вы сможете лучше решить, как использовать его в проектах.Конечно, мы исследовали LDR только как датчик, но все, что работает в пределах входного напряжения, будет работать. Пьезоизмерительный датчик силы, датчик Холла, датчик приближения с ИК-светодиодом — все они могут использоваться с LM311. Возраст устройства имеет некоторые ограничения, но для большинства производителей они не имеют большого значения, если вообще имеют значение. В сочетании с доступностью без рецепта, LM311 по-прежнему остается универсальным и полезным устройством для производителя.

Не забывайте в ближайшем будущем следить за нашим проектом Firefly Light Jar, основанным на схеме, которую мы изучали в этом выпуске Класса.

LM311 datasheet — Компаратор напряжения

5962-87659022A : ti TLC139, Quad, Micropower, LinCMOS (TM) Comparator. TLC139 / TLC339 состоит из четырех независимых компараторов дифференциального напряжения, предназначенных для работы от одного источника питания. Функционально он аналогичен семейству LM139 / LM339, но использует 1/20 мощности для аналогичного времени отклика. Выходной каскад МОП с открытым стоком взаимодействует с различными выводами и источниками питания, а также выполняет функции проводной логики.Для похожего.

5962-9560301QPA : ввод с железнодорожного на железнодорожный. LMC6462 — Операционный КМОП-усилитель с двумя микропитаниями, Rail-to-Rail, входной и выходной, корпус: Soic Narrow, количество выводов = 8.

AD9901 : Сверхвысокоскоростной фазо-частотный дискриминатор.

BA328 : Двойной усилитель для автомобильных и домашних стереосистем.

BA823 :. BA823 и BA823F — это 8-битные драйверы последовательного ввода и параллельного вывода. Эти монолитные ИС были разработаны как драйверы для термопечатающих головок, светодиодных символьных дисплеев и других подобных приложений.Приложения Драйверы термопечатающей головки Драйверы символьных светодиодных дисплеев 1) Может работать до 200 мА. 2) Управление клеммой строба с синхронизацией привода.

HA-2520/883 : некомпенсированный операционный усилитель с высокой скоростью нарастания напряжения. Некомпенсированный операционный усилитель с высокой скоростью нарастания напряжения Это монолитный операционный усилитель, который обеспечивает непревзойденную комбинацию s для скорости нарастания, ширины полосы и времени установления. Этот диэлектрически изолированный усилитель рассчитан на коэффициент усиления 3 или более с замкнутым контуром без внешней компенсации.Кроме того, этот высокопроизводительный компонент тоже.

HA12194F : Процессор аудиосигнала для автомобильной палубы (декодирование только Dolby B-type NR с усилителем PB).

HYM368020S : модуль динамического ОЗУ 8 м X 36 бит. Модули SIMM на 388 608 слов с 36-битной организацией для приложений основной памяти ПК Быстрый доступ и время цикла 60 нс, время доступа 110 нс, время цикла (версия -60), возможность быстрого постраничного режима, время цикла 40 нс (версия -60), одиночный V 10 питание Низкое рассеивание мощности макс.7260 мВт в активном состоянии (версия -60) макс. 6600 мВт активная (версия -70) CMOS 132 мВт в режиме ожидания TTL 264.

LT1722 : LT1722, одиночный прецизионный операционный усилитель с низким уровнем шума, 200 МГц. LT1722 / LT1723 / LT1724 Одиночный, двойной, четырехъядерный операционные усилители с низким уровнем шума, 200 МГц, входное шумовое напряжение 3,8 нВ / Гц, 3,7 мА, ток питания, ширина полосы усиления 200 МГц, низкий уровень общих гармонических искажений: 1 МГц, 70 В / с, скорость нарастания напряжения 400 В, максимальное напряжение смещения входа 300 нА, максимальное смещение входа Единичный ток Стабильная емкостная нагрузка Стабильная стабильная емкостная нагрузка 100 пФ 23 мА Указан минимальный выходной ток.

MAX3760 : 622 Мбит / с, малошумящий трансимпедансный предусилитель для оптических приемников LAN и WAN.

MAX4430thruMAX4433 : Операционные усилители с двойным питанием, 180 МГц, 16-битной точностью и сверхнизкими искажениями. Одиночный операционный усилитель MAX4430 / MAX4431 и сдвоенный операционный усилитель MAX4432 / MAX4433 отличается широкой полосой пропускания, временем установления 16 бит (37 нс) и работой с низким уровнем шума и искажений. MAX4430 / MAX4432 имеют компенсацию за стабильность единичного усиления и имеют полосу пропускания слабого сигнала -3 дБ на частоте 180 МГц.MAX4431 / MAX4433 имеют компенсацию коэффициента усиления с обратной связью +2 или больше.

MAX5856A : Двойной 8-битный ЦАП со скоростью 300 мсек с 4x / 2x / 1x фильтрами интерполяции и ФАПЧ. o 8-битное разрешение, двойной ЦАП o Скорость обновления 300 Мбит / с o Интегрированные фильтры с интерполяцией 4x / 2x / 1x o Внутренний умножитель PLL до 3,3 В с однополярным питанием 20 МГц o Программируемое согласование усиления канала o Интегрированный опорный сигнал с низким уровнем шума 1,24 В o Один резистор.

PCA84C846 : Микроконтроллеры для управления настройкой ТВ и приложений Osd. Предварительные данные заменены данными июня 1994 г. Файл под интегральными схемами, IC14 1995 г. 15 июня СОДЕРЖАНИЕ Ядро PCF84CXXXA VST и производное OSD ОБЩАЯ ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА БЛОК-СХЕМА ИНФОРМАЦИЯ О ПИН-ФОРМАЦИИ СБРОС ПИН-кода Сброс уровня отключения Сброс состояния АНАЛОГОВОЕ УПРАВЛЕНИЕ 6 и 7-битные выходы PWM на PWM07) VST управление 14-битным PWM DAC AFC INPUT OSD (НА ЭКРАНЕ.

TLV2464A :. TLV2465, TLV246xA СЕМЕЙСТВО НИЗКИХ УСИЛИТЕЛЕЙ РАБОЧЕГО ВХОДА / ВЫХОДА RAIL-TO-RAIL С ВЫКЛЮЧЕНИЕМ Rail-to-Rail выходного сигнала на ширину полосы частот продукта.Выходной ток 6,4 МГц, 80 мА. Входное напряжение смещения 500 А / канал. Входное шумовое напряжение 100 В. Скорость нарастания напряжения 11 нВ / Гц. 1,6 В / с, режим отключения микропитания (TLV2460 / 3/5). 0,3 А / канал.

TLV2635 :. СЕМЕЙСТВО НИЗКИХ ШИРОКОПОЛОСНЫХ ОПЕРАЦИОННЫХ УСИЛИТЕЛЕЙ С ОДНЫМ ИСТОЧНИКОМ И БЕЗ ВЫКЛЮЧЕНИЯ D Rail-to-Rail выходом D VICR включает произведение коэффициента усиления на ширину полосы частот D. 9 МГц D. Потребляемый ток. 730 A / Channel D Одиночные, двойные и четырехканальные версии D Режим сверхнизкого энергопотребления Операционные усилители TLV263x с однополярным питанием обеспечивают выходной сигнал rail-to-rail с.

TS419-2 : моноусилитель мощностью 360 мВт с режимом ожидания. s РАБОТА ОТ 5,5 В s РЕЖИМ ОЖИДАНИЯ, АКТИВНЫЙ ВЫСОКИЙ или s ВЫХОДНАЯ МОЩНОСТЬ при НИЗКОМ 5 В (TS421) с 10% THD + N max 295 мВт при 5 В и 110 мВт при 3,3 В с 1% THD + N max. s НИЗКОЕ ПОТРЕБЛЕНИЕ ТОКА: макс. 2,5 мА s Высокое отношение сигнал / шум: 5 В s PSRR: 56 дБ тип. 217 Гц s ОГРАНИЧЕНИЕ КОРОТКОГО ЗАМЫКАНИЯ s Схема включения / выключения уменьшения щелчков s Доступны MiniSO8 и DFN 3×3 Это монофонический.

XRT6165 : Сонаправленный цифровой процессор данных.D Технология CMOS с низким энергопотреблением D Все входы и выходы приемника и передатчика совместимы с TTL D Передатчик запрещает вставку биполярного нарушения для передачи условий тревоги D Выход сигнала тревоги указывает на потерю принятых биполярных нарушений до 125 с Операция в плезиохронном режиме.

LM311 Распиновка, конфигурация, примеры, применения и функции

LM311 — это специально разработанный высокоскоростной дифференциальный компаратор , отвечающий за , сравнивающий напряжения .Рабочее напряжение питания может находиться в диапазоне от -15 до +15 В для OP-AMP. Это напряжение составляет 5 В, если LM311 должен использоваться для логических операций. Совместимость выхода LM311 со схемами TTL и MOS неплохая. LM311 можно использовать для управления реле и лампами. При токе 50 мА можно переключать до 50 В.

Изоляция системного заземления от всех выходов и входов является одной из ключевых особенностей LM 311. Функциональность балансировки смещения вместе с возможностью стробирования легко возможна.Доступные корпуса LM311: 8-контактный SO, 8-контактный SOIC, 8-контактный PDIP и 8-контактный TSSOP. Входной ток LM311 примерно в тысячу раз меньше, чем у его стандартных аналогов. Диапазон рабочих температур от 0 до 70 ° C.

Описание распиновки LM311

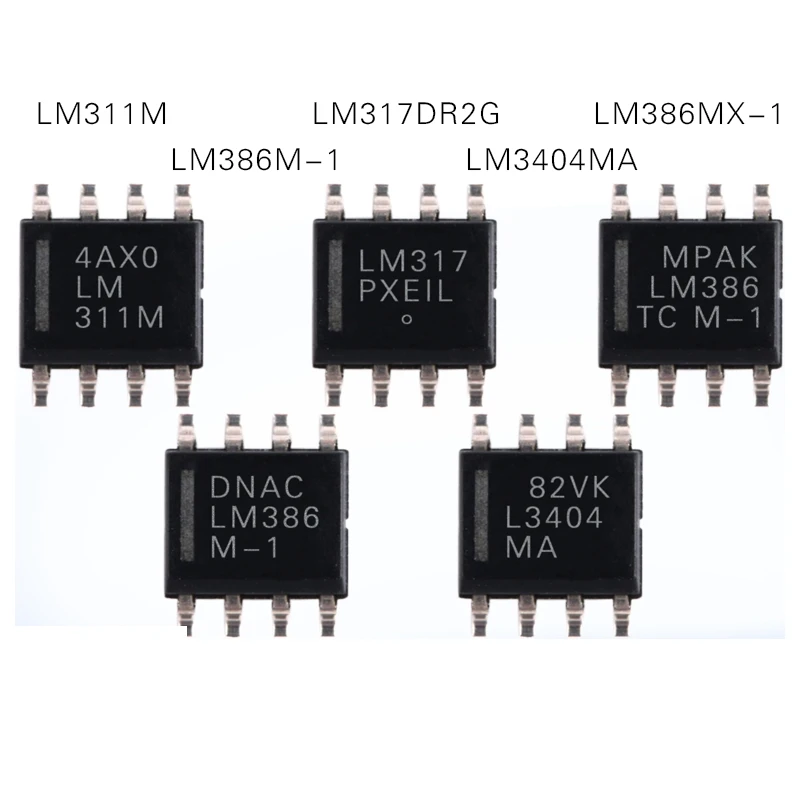

LM311 доступен в корпусах с 8 выводами SO, 8 выводами SOIC, 8 выводами PDIP и 8 выводами TSSOP. Распиновка 8-выводных корпусов показана на рисунке:

.

ИС эквивалентных операционных усилителей

LM211, LM111

Подробная информация о конфигурации контактов

PINS Подробности
1 (EMIT OUT) Этот вывод предназначен для получения вывода на эмиттерном компараторе
2 (IN + неинвертирующий ввод) Этот вывод предназначен для подача неинвертирующего входного напряжения
3 (IN- Inverting Input) Этот вывод предназначен для подачи инвертирующего входного напряжения
4 (Vcc-) Этот вывод предназначен для подключения отрицательного конца напряжения питания
5 (BALANCE) Этот штифт для балансировки или регулировки
6 (BAL / STRB) Этот штифт предназначен для балансировки и регулировки строба
7 (COL OUT) Этот штифт является для получения выхода на коллектор-эмиттер
8 (Vcc +) Этот вывод предназначен для подключения положительного конца напряжения питания

LM311 Differential Com parator I Характеристики

Рабочие характеристики LM311 показаны как:

Параметры LM 311
Входное напряжение смещения (мВ) 7.5
Входной ток смещения (нА) 300
Входной ток смещения (нА) 70
Диапазон входного синфазного напряжения (В) от -14,7 до 13,8
Большой усиление напряжения сигнала (В / мВ) 200
Форма тока питания Vcc + высокий выход (мА) 7,5
Форма тока питания Vcc- выход высокий (мА) -5
Высокий Уровень (коллектор) Выходной ток утечки (нА) 50
Выходное напряжение низкого уровня (от коллектора к эмиттеру) (В) 1.5
Ток строба низкого уровня (мА) 3
Напряжение питания Vcc + (В) 18
Напряжение питания Vcc- (В) -18
Входное напряжение ( В) ± 15
Электростатический разряд (В) ± 500
Тепловое сопротивление перехода к окружающей среде (° C / Вт) 260-300
Дифференциальное входное напряжение (В ) ± 30
Короткое замыкание выхода на землю Продолжительность (с) 10
Температура вывода PDIP (пайка, 10 с) (° C) 57.5
Диапазон рабочих температур свободного воздуха (° C) 70

Альтернативные варианты для операционного усилителя

LM324, NTE922, LM709, LM201, OP07,

Где и как использовать LM311

LM311 может работать в широком диапазоне напряжений от -15 В до + 15 В и от одного источника напряжения до 5 В для логики IC. Диапазон инвертирующего или неинвертирующего напряжения должен находиться в пределах диапазона входного синфазного напряжения. Неинвертирующее входное напряжение подается на контакт №.2 и инвертирующий на контакте № 3. Выводы № 5 и 6 предназначены для балансировки смещения и регулировки стробоскопа. Отрицательное напряжение питания постоянного тока подается на контакт №. 4 и положительный на контакте № 8. Если эти контакты не предполагается использовать, они либо замыкаются накоротко, либо остаются разомкнутыми. Оба условия приемлемы. Всегда рекомендуется не подключать стробоскоп напрямую к земле. Выходной сигнал получается на COL OUT, т. Е. Пин №. 7, в то время как контакт № 1 заземлен. Чтобы минимизировать шум, предполагается, что между питанием и землей должен быть установлен байпасный конденсатор.Этот конденсатор не подключается к выводу №. 4, если LM311 работает от одного источника питания. В этом случае он обычно заземлен. Упрощенная схема LM311 показана как:

Пример схемы LM311

В этом разделе мы увидим несколько примеров и использование этого дифференциального компаратора .

Пример детектора пересечения нуля

Одним из простейших приложений LM311 IC является схема детектора перехода через ноль, которая показана как:

Как вы знаете, как и в других компараторах, если напряжение на неинвертирующем входе больше, чем на инвертирующем терминале, на выходе компаратора будет высокий уровень.В противном случае на выходе будет низкий логический уровень. Мы можем использовать ту же концепцию для разработки схемы детектора перехода через ноль. В приведенной выше схеме мы подаем сигнал переменного тока на неинвертирующий вход и соединяем инвертирующий вход с землей. Когда сигнал на неинвертирующем входе достигает нулевого значения напряжения, величина напряжения становится равной на обоих входных контактах, и вы увидите импульс на выходе компаратора, как показано здесь:

Proteus Simulation

Off Set и пример стробирования

Смещение балансировки и стробирования возможно в случае LM 311.Этого можно легко добиться, используя следующие конфигурации схем.

Балансировка со смещением

Стробинг

LM311 Приложения

Применения LM311:

  • Автономный мультивибратор
  • Детектор магнитного преобразователя
  • Кварцевый генератор
  • Компаратор и привод соленоида
  • Низковольтный регулируемый источник напряжения
  • Драйвер логики МОП
  • Прецизионный квадратор
  • Цифровой изолятор передачи
  • Детектор положительного напряжения
  • пиковый детектор
  • Компаратор прецизионных фотодиодов
  • Драйвер реле со стробоскопом
  • Импульсный усилитель мощности
  • Модули управления кузовом
  • Бытовая техника

2D-схема

LM311 скачать техническое описание

LM311 Техасские инструменты | Линейный

IC DIFF COMP W / STROBE 8-TSSOP

IC DIFF COMP W / STROBE 8-TSSOP 2,450

Tape & Reel (TR)

Cut Tape (CT)

Digi ®

Активный Просмотр подробностей

СТРОБ КОМПАРАТОРА IC ДИФФ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
