Высококачественный ламповый стереодекодер: особенности конструкции и преимущества

Что представляет собой ламповый стереодекодер. Какие основные элементы входят в его состав. Почему ламповые стереодекодеры обеспечивают высокое качество звучания. Как правильно настроить ламповый стереодекодер. Какие преимущества дает использование ламп в стереодекодерах.

Содержание

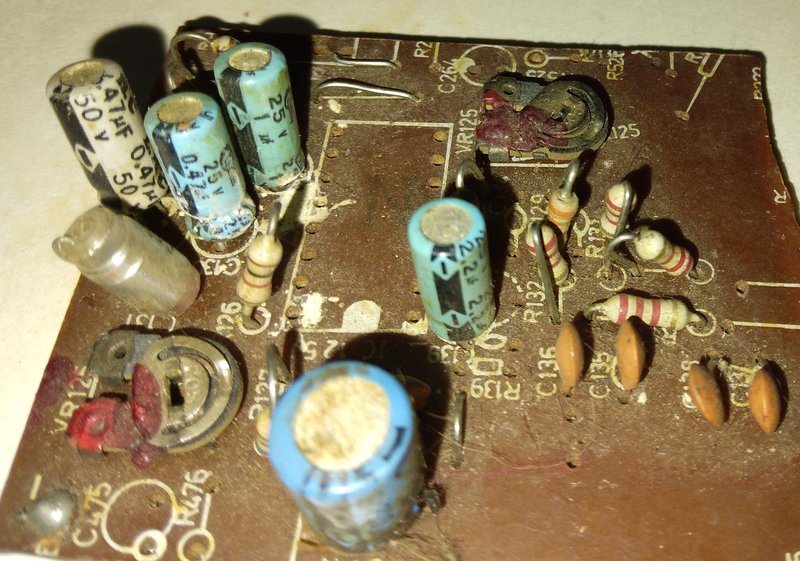

Принцип работы лампового стереодекодера

Ламповый стереодекодер представляет собой устройство для разделения стереосигнала на левый и правый каналы в радиоприемниках. Его основными элементами являются:

  • Входной усилитель на лампе
  • Фазовращатель на 38 кГц
  • Демодулятор левого и правого каналов
  • Выходной усилитель-разделитель каналов

Принцип работы заключается в выделении пилот-тона 19 кГц из входного сигнала, удвоении его частоты до 38 кГц и использовании полученного сигнала для демодуляции левого и правого каналов. Ламповая схема обеспечивает высокую линейность преобразований.

Преимущества использования ламп в стереодекодерах

Почему многие ценители качественного звука предпочитают ламповые стереодекодеры? Основные преимущества заключаются в следующем:


  1. Высокая линейность усиления, обеспечивающая минимальные искажения
  2. Широкий динамический диапазон
  3. Мягкое, комфортное для слуха звучание
  4. Хорошая перегрузочная способность
  5. Низкий уровень шумов

За счет этих свойств ламповые стереодекодеры позволяют получить более естественное и детальное стереозвучание по сравнению с транзисторными аналогами.

Ключевые элементы схемы лампового стереодекодера

Рассмотрим основные элементы типовой схемы высококачественного лампового стереодекодера:

  • Входной каскад на лампе ECC83 (12AX7) для усиления входного сигнала
  • Фазовращатель на двойном триоде ECC82 (12AU7)
  • Демодулятор на сдвоенном диоде EAA91 (6AL5)
  • Выходные каскады на лампах ECC81 (12AT7)
  • Стабилизатор напряжения на газоразрядной лампе 0A2

Применение специализированных ламп для каждого каскада позволяет оптимизировать параметры схемы и добиться максимального качества декодирования стереосигнала.

Особенности настройки лампового стереодекодера

Правильная настройка критически важна для получения высокого качества стереозвучания. Основные этапы настройки включают:


  1. Проверку и регулировку напряжений питания ламп
  2. Настройку частоты и фазы сигнала 38 кГц
  3. Регулировку баланса каналов
  4. Проверку разделения стереоканалов
  5. Измерение уровня нелинейных искажений

Для настройки необходимо использовать качественный генератор стереосигналов и осциллограф. Тщательная настройка позволяет раскрыть весь потенциал лампового стереодекодера.

Выбор компонентов для лампового стереодекодера

Какие компоненты стоит использовать при сборке высококачественного лампового стереодекодера? Основные рекомендации:

  • Лампы: проверенные производители, отобранные экземпляры
  • Конденсаторы: полипропиленовые или полистирольные в цепях прохождения сигнала
  • Резисторы: прецизионные металлопленочные или углеродистые
  • Трансформаторы: качественные тороидальные силовые трансформаторы
  • Печатная плата: двухсторонняя с толстым медным слоем

Использование высококачественных компонентов позволяет в полной мере раскрыть потенциал ламповой схемотехники и получить выдающееся качество звучания.

Сравнение лампового и транзисторного стереодекодеров

В чем основные отличия лампового стереодекодера от транзисторного аналога? Сравним ключевые параметры:


ПараметрЛамповый декодерТранзисторный декодер
ЛинейностьОчень высокаяСредняя
Динамический диапазонШирокийСредний
Искажения НизкиеСредние
ЗвучаниеМягкое, музыкальноеНейтральное
ГабаритыБольшиеКомпактные

Как видно, ламповый декодер имеет преимущества по ключевым параметрам, влияющим на качество звучания, но уступает в габаритах и энергопотреблении.

Интеграция лампового стереодекодера в аудиосистему

Как правильно интегрировать ламповый стереодекодер в аудиосистему для получения максимального качества звучания? Основные рекомендации:

  1. Использовать качественный ламповый предусилитель после декодера
  2. Применять межблочные кабели высокого качества
  3. Обеспечить хорошее экранирование декодера от наводок
  4. Использовать отдельный блок питания для декодера
  5. Располагать декодер вдали от силовых трансформаторов

При правильной интеграции ламповый стереодекодер позволяет существенно повысить качество звучания всей аудиосистемы, обеспечивая более естественное и детальное воспроизведение стереофонических записей.



УПЧ на импортных лампах. — vitsserg — LiveJournal

Года полтора  тому нашел в Инете специальный выпуск журнала «Elektor» для любителей ламповой техники — «Röhren 4» (2008 г., на немецком языке). В этом выпуске меня очень заинтересовала статья «UKW Stereo-Empfänger in Hybrid-Technik» («FM стерео ресивер в гибридной технологии»). В ней описан интересный ламповый  УПЧ для УКВ приёмника и два стереодекодера: на транзисторах и на лампе ЕСС81.  Автор статьи — Ernst Rößler (Эрнст Росслер).

На известном сайте «Ламповый балаганчик Йогиса» (http://www.jogis-roehrenbude.de ) опубликовано несколько статей этого автора с описанием  ламповых УКВ конструкций, очень серьёзных и продуманных. Например, блок УКВ с каскодом на ЕСС2000:

http://www.jogis-roehrenbude.de/UKW-Projekt/Mischteil/Ernst/Beschreibung.htm

Или «Универсальный УПЧ для УКВ-стерео приёмника»:

http://www.jogis-roehrenbude.de/UKW-Projekt/ZF-Stufe/ZF-Stufe.htm

Этот УПЧ я построил довольно давно, но не на печатной плате, а на шасси, на советских лампах 6К4П и 6К13П и работает он весьма неплохо. В статье на сайте описаны два варианта этого УПЧ: вариант с катодными повторителями для стерео-тюнера с линейным выходом и вариант с двумя простейшими УНЧ на лампах ECL86 для «полного» приёмника.
А в журнале «Röhren 4» описан третий, модернизированный вариант этого самого «Универсального УПЧ». Основные отличия журнального варианта – использованы другие пентоды в каскадах УПЧ и включены они по-другому. Схемы катодных повторителей, практически, не изменились, а вместо индикатора настройки ЕММ803 использован более доступный ЕМ80. В остальном схемы весьма похожи, как и печатные платы для них.
В общем, после недолгих «терзаний», захотелось мне построить и этот УПЧ. 🙂

Принципиальная схема УПЧ в электронной версии журнала имеет весьма посредственное качество (низкое разрешение копии), так что номиналы элементов, практически, невозможно прочитать. Поэтому схему я перечертил вручную, а номиналы уточнил из спецификации, приведённой в журнале. Получилось вот что:


Отличия от авторского варианта минимальные: в разъёме для подключения стереодекодера предусмотрел вывод для накала и добавил стабилизатор +5В для индикатора «Стерео».

Схема, в общем-то, стандартная: 3-х каскадный УПЧ с дробным детектором на выходе. Катодные резисторы пентодов УПЧ разделены на 2 неравные части: примерно 2/3 номинала заблокировано конденсатором, а 1/3 – без конденсатора, для создания местной ООС. Так же в каскадах ПЧ применяется нейтрализация экранирующей сетки (С4, С9, С19). С выхода детектора НЧ-сигнал подаётся на катодный повторитель на ЕС92, а с него, через разъём, подается на вход стерео-декодера. Декодированные стереосигналы снова через разъём возвращаются на плату и подаются на два катодных повторителя на лампе ЕСС81. С выхода ЕСС81 НЧ стерео-сигналы подаются на внешний УНЧ. К детектору подключен индикатор настройки на ЕМ80. На плате так же разведён выпрямитель анодного напряжения и фильтр питания.

Лампы, конечно же, хотелось найти такие же, как у автора. Что-то нашлось в «закромах», что-то прикупил на форумах и в магазинах. Не нашел только ЕС92 – почему-то она оказалась довольно дефицитная и дорогая. Поэтому поставил вместо неё 6С2П. Ну и установил 6Е1П вместо ЕМ80.

Далее подобрал-прикупил все детали для устройства и занялся разработкой платы. В принципе, на сайте журнала можно бесплатно скачать чертёж авторского варианта платы в формате .pdf (см. по ссылке, внизу страницы: https://www.elektor.de/roehren-4-pdf  ). Но после тщательного изучения платы, решил её «взять за основу» и немного доработать, что бы убрать некоторые «тонкие места» и подогнать под свои детали. В частности, предусмотрел установку более мощных резисторов в цепях анодов и экранирующих сеток пентодов (0,5 Вт) и 2 Вт резисторов в фильтрах питания и анодах триодов. Завёл накал на 6-ю ножку разъёма  D-SUB-9, который предназначен для подключения платы стерео-декодера. Сделал разводку лампы ЕС92 таким образом, что бы можно было установить и ЕС92, и 6С2П. Для этого нужно будет перепаять 3 коротких перемычки со стороны печатных проводников. Как – указано на принципиальной схеме. Предусмотрел контрольные точки в анодах пентодов УПЧ и дробного детектора. В этих местах впаял «бусинки» с проволочной петлёй. Они нужны при настройке устройства. Плюс несколько ножевых контактов и проволочных петель – это для подключения общего провода щупов измерительных приборов.

Ну и, наконец, разработал два варианта печатной платы для разных контуров ПЧ. Один вариант – для контуров «45.11» и «45.12» фирмы «Reinhöfer».Второй вариант – для контуров «00-00.07» и «03-02.00» фирмы «Oppermann». Габаритные и установочные размеры у контуров обеих фирм одинаковые, но количество витков и распиновка выводов – разная.

На практике проверена плата под контуры  «Reinhöfer», она полностью рабочая и без ошибок. Под контуры «Oppermann» плата проверена только визуально, на практике я её не собирал. Плата имеет габариты 200 х 133 мм, изготовлена из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм методом «ЛУТ».

Детали.

Резисторы – любые отечественные или импортные соответствующей мощности.
Конденсаторы – импортные дисковые керамические и плёночные, на напряжение не менее 250 В. Электролиты – импортные, на напряжения не ниже указанных на схеме.
Панельки для ламп использовал китайские, для монтажа на печатную плату.
Контуры готовые немецкие, фирм «Reinhöfer» или «Oppermann» (см. примечания на схеме).
Лампы импортные, те, что указаны на схеме. В крайнем случае, вместо пентодов можно поставить советские 6К13П (первый пентод – точный аналог, второй и третий – приблизительные), вместо ЕАА91 – 6Х2П (полный аналог), вместо ЕМ80 – 6Е1П (полный аналог), вместо ЕС92 – 6С2П (см. примечания на схеме). Ну и вместо ЕСС81 – 6Н1П (приблизительный аналог), подправив при этом чертёж платы (цепь накала).
Фурнитура, разъёмы, держатель предохранителя и т.д. – любые, главное, что бы они поместились на плату.

В принципе, если не планируется делать стереодекодер, то катодные повторители на ЕС92 и ЕСС81 можно вообще не собирать. Хотя, хуже от них точно не будет.  А пока декодер не готов, нужно сделать из ответной части разъёма D-SUB-9 «заглушку». Для этого выход ЕС92 нужно подключить перемычками на оба входа ЕСС81 (замкнуть 2, 3 и 5 ножки разъёма) и вставить заглушку в гнездо на плате.

Сборка платы.

Всё как обычно: запаиваем перемычки, резисторы, конденсаторы и т.д. В общем, как кому больше нравится. Тем более, что это один из самых приятных этапов при изготовлении любого устройства. Желательно предварительно сделать «100% входной контроль» всех элементов. Во избежание. 🙂

Несколько фотографий «в процессе»: «вертикальный» BNC  разъём для подключения выхода ПЧ от блока УКВ, первая «примерка» деталей на плату, запаяны первые элементы.



Ещё пара фотографий платы в процессе монтажа:  почти все детали установлены и узел дробного детектора крупно.

Первое включение.

Отмыл плату спиртом от остатков флюса, ещё раз всё тщательно проверил и произвёл первое включение устройства. Сначала от своего лабораторного БП, минуя выпрямитель на плате. Ничего не задымилось и не взорвалось, что порадовало.:)

Измерил режимы ламп по постоянному току – всё в пределах нормы.

Далее подключил к этому УПЧ свой старый «медный» блок УКВ (кстати, разработки этого же автора). Контуры «Reinhöfer» продаются преднастроенными и я их в процессе монтажа не «крутил», поэтому, практически, сразу же смог «поймать» почти все станции, который вещают в Петербурге. Приём не очень качественный и тихий. Сдвинув «на глазок», буквально, на четверть-пол-оборота сердечники, добился громкого и качественного приёма станций.
Ну что же, устройство работает, можно приступать к настройке.

Настройка.

Опять-таки, все как обычно и стандартно. С помощью «Х1-7Б» настроил детектор, а затем и контуры ПЧ. Картинка на экране прибора, «как из учебника». 🙂 Да, использовать готовые контуры – это совсем другое дело. Хотя, конечно, не так интересно, как самодельные и довольно предсказуемо.

Работает УПЧ после настройки хорошо. Несколько вечеров с удовольствием слушал питерские станции на этом «приёмнике».

Спустя несколько месяцев  решил попробовать, как он работает со стереодекодером.

Сразу скажу, что никаких замеров не производил, подключил просто для пробы. Субъективно – неплохая «стерео-картинка» на большинстве станций, особенно на мощных. На слабых станциях стерео появляется даже на фоне шумов.
Стереодекодер изготовлен «по мотивам» радиоконструктора «Dynaco FM-3» и предназначен для другого тюнера. Про декодер расскажу как-нибудь в другой раз. Автором этой «реплики» декодера является Глеб, я же только разработал для него печатную плату. Обсуждение этого декодера велось на форуме «ОДЛР».

Блок УПЧ построил в сентябре-октябре 2017 года.

Ссылка на архив в облаке со схемой УПЧ и двумя вариантами печатных плат:

https://cloud.mail.ru/public/6kfw/vGMKcJaxo

⚡️Стереофонический приемники на микросхемах с стереодекодером

На чтение 4 мин Опубликовано Обновлено

Появившиеся в последнее время модернизированные микросхемы позволяют даже начинающему радиолюбителю собрать и наладить простой и в то же время достаточно высокочувствительный радиоприемник. Одна из конструкций описана на сайте.

Устройство показана на сайте собрано на микросхемах серии 174 российского производства и позволяет автоматически декодировать сигналы радиостанций с пилот-тоном (FM, 88-108 МГц) и полярной модуляцией (УКВ. 66-75 МГц). В схеме использованы наработки монофонического УКВ приемника, в котором микросхема К174ХА34 заменена на TDA7021.

Более высокими техническими параметрами обладает микросхема КР174ХАЗ4А (выпуск освоен с конца 2000 г) или КР174ХА34АМ российского производство. Применение данных микросхем позволяет улучшить частотные слуховые и шумовые характеристики собираемого приемнике.
По сравнению с публикацией в схеме добавлены недавно разработанный стереодекодер МС DA2 типа KP174ХА51 и двухканальный усилитель DA3 на МС KP174Уh41. Питание устройство осуществляется от источника постоянного тока напряжением 4,5…7В.

Настройка стерео fm приемника

Стереодекодер в налаживании не нуждается. Единственное требование для данного стереодекодера – использование прецизионных радиодеталей: резистора R15 (допуск ± 0,5%) и конденсатора С35 (допуск ±1%). Указанные элементы задаст частоту ГУН (генератор, управляемый напряжением) стереодекодера. В крайнем случае можно использовать в качестве R15 резистор с допуском ± 2% и конденсатор С35 с допуском, ± 5%. Резисторы R8 и R14 – по 22кОм ± 5% и конденсатор СЗЗ номиналом 22нФ. Конденсатор СЗЗ типа КЛС устанавливать не рекомендуется, так как имеет допуск +(20-80) %.

Комплексный стереофонический сигнал (KCС) подается на стереодекодер через ФНЧ R10C25. Индикацию стереорежима выполняет светодиод HL2 (“Стерео”). Приемник собран методом навесного монтажа на двустороннем стеклотекстолите, где одна сторона фольги используется в качестве экрана (общий провод), а на другой стороне выполнены монтажные дорожки. При этом VT1 и DA1 со своими навесными элементами смонтированы согласно [4].

Детали fm приемника на микросхеме

Все микросхемы установлены в стандартные панельки. Остальные радиодетали размещены на плате произвольные образом. Однако по возможности рекомендуется использовать малогабаритные детали и минимизировать длину соединительных проводников.Использованные микросхем TDA7021, КР174ХА51 и КР174УН31 имеют небольшую стоимость на радиорынке и доступны для радиолюбителей.

КР174ХА51 зарубежного аналога не имеет. Вместо КР174УН31 можно использовать КА2209. В качестве DA1 можно использовать TDA7021, КР174ХА34А, КР174ХА34АМ. Транзистор VT1 типа КТ372, КТ368; VT2 – КТ342, КТ3102. Резисторы типа МЛТ, ОМЛТ мощностью 0,125-0,25 Вт. Резистор R11 мощностью 0,5 Вт. Электролитические конденсаторы типа К73, К50-35 или аналогичные. Конденсаторы С12, С19, С21-С24, С32 типа К53 или КМ. Остальные конденсаторы типа КТ, КЛС, КМ, К10 или К73-11. Конденсатор С18 емкостью 10…60 пФ.

Нижняя по схеме обкладка конденсатора (общая с С17) должна быть “корпусной”. Резистор R9 типа СП4-1. Катушки намотаны проводом ПЭВ-2 диаметром 0,45 мм и содержат: L1 – 8-9 витков на каркасе диаметром 5,5 мм; L2 – 5-6 витков на каркасе 3,5 мм для УКВ диапазона и 3-4 витка на таком же каркасе для FM (УКВ-2). В качестве выходных громкоговорителей применены широкополосные головки ВА1, ВА2 типа 1ГДШ-2 с сопротивлением 16 Ом. Однако можно использовать и другие с сопротивлением 8… 16 Ом.

Несколько слов о высокоточных деталях стереодекодера. Радиолюбителям следует обратить внимание на маркировку допуска резисторов и конденсаторов. Допуску 0,5% соответствует буква D(Д), ± 1% – буква F(P), 2% – буква G(Л), 5% – буква J(И), 10% – буква К(С). Так, маркировка для R15, которую использовали авторы, 4K7G, а для C35-h300И. Конденсатор С33 – 22нФ П33 имеет нормированный ТКЕ.

Ниже приведены некоторые технические характеристики стереодекодера на МС КР174ХА51 на основании документации завода-изготовителя:

[styled_table]

Напряжение входного сигнала при 100% модуляции КСС24-250 mV
Напряжение выходного сигнала150-250 mV
Максимальный коэффициент передачи16 db
Разность коэффициента передачи по каналам, макс.1 db
Переходное затухание между каналами, ном.43 db
Коэффициент нелинейных искажений, ном.0,15 %
Отношение сигнал/шум, ном.
67 db
Типовой частотный диапазон захвата стереосигнала, ном.Пилот-тон 19 кГц Полярная модуляция 31,25 кГц

[/styled_table]
