Lm338K характеристики. LM338K: характеристики и применение регулируемого стабилизатора напряжения на 5А

Каковы основные характеристики LM338K. Какие схемы можно построить на его основе. Чем LM338K отличается от других стабилизаторов. На что обратить внимание при использовании LM338K в проектах.

Ключевые особенности стабилизатора LM338K

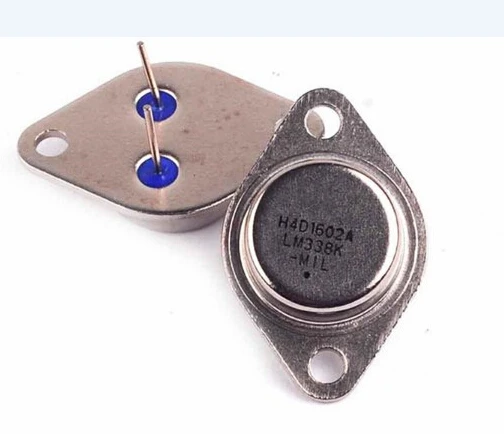

LM338K представляет собой регулируемый линейный стабилизатор напряжения с выходным током до 5А. Данная микросхема обладает следующими основными характеристиками:

• Регулируемое выходное напряжение в диапазоне от 1,2В до 32В
• Максимальный выходной ток 5А
• Максимальное входное напряжение 35В
• Падение напряжения 3В (типовое значение)
• Точность стабилизации напряжения 0,1% (типовое значение)
• Подавление пульсаций до 75 дБ
• Защита от перегрева и короткого замыкания
• Рабочий диапазон температур от 0°C до +125°C

Благодаря высокой нагрузочной способности и широкому диапазону выходных напряжений, LM338K находит применение в мощных регулируемых источниках питания, зарядных устройствах и других приложениях, требующих стабильного напряжения при больших токах нагрузки.

Типовая схема включения LM338K

Для работы LM338K требуется минимум внешних компонентов. Рассмотрим базовую схему включения стабилизатора:

• Входное напряжение подается на вывод INPUT
• С вывода OUTPUT снимается стабилизированное выходное напряжение
• Вывод ADJUST используется для установки выходного напряжения с помощью делителя напряжения R1-R2
• Конденсаторы C1 и C2 обеспечивают устойчивость работы и фильтрацию помех

Выходное напряжение определяется формулой:

Vout = 1.25 * (1 + R2/R1)

Подбирая номиналы резисторов R1 и R2, можно установить требуемое выходное напряжение в диапазоне от 1,2В до 32В.

Особенности применения LM338K

При разработке устройств на базе LM338K следует учитывать некоторые важные моменты:

• Необходимо обеспечить эффективный теплоотвод, особенно при больших токах нагрузки и значительном перепаде входного/выходного напряжений
• Рекомендуется использовать входные и выходные конденсаторы для улучшения стабильности и подавления помех
• При значительном удалении нагрузки желательно обеспечить обратную связь по напряжению непосредственно с нагрузки
• Для защиты от обратных токов рекомендуется установка защитных диодов

При правильном применении LM338K обеспечивает отличные характеристики стабилизации и надежную работу в широком диапазоне условий.

Сравнение LM338K с другими стабилизаторами

Рассмотрим, чем LM338K отличается от некоторых популярных линейных стабилизаторов:

• LM317: LM338K обеспечивает значительно больший выходной ток (5А против 1.5А у LM317)
• LM350: LM338K имеет более широкий диапазон выходных напряжений (до 32В против 33В у LM350)
• LM723: LM338K проще в применении и не требует внешнего транзистора для больших токов

Благодаря сочетанию высокой нагрузочной способности, широкого диапазона напряжений и простоты применения, LM338K часто является оптимальным выбором для мощных регулируемых источников питания.

Применение LM338K в зарядных устройствах

LM338K хорошо подходит для построения зарядных устройств аккумуляторов. Рассмотрим основные преимущества его использования в этом приложении:

• Возможность точной регулировки зарядного напряжения под конкретный тип аккумулятора
• Высокий выходной ток позволяет реализовать быструю зарядку
• Встроенная защита от перегрева обеспечивает безопасность
• Низкий уровень пульсаций благоприятен для аккумуляторов

При разработке зарядного устройства на LM338K следует обеспечить:

• Точную установку зарядного напряжения
• Ограничение зарядного тока
• Контроль температуры аккумулятора
• Отключение по достижении полного заряда

Грамотно спроектированное зарядное устройство на базе LM338K обеспечит эффективную и безопасную зарядку различных типов аккумуляторов.

Схемы на основе LM338K с цифровым управлением

LM338K можно эффективно использовать в схемах с микроконтроллерным управлением. Рассмотрим возможные варианты:

• Управление выходным напряжением с помощью ЦАП и операционного усилителя
• Контроль выходного тока через измерительный резистор и АЦП
• Реализация различных алгоритмов заряда аккумуляторов
• Мониторинг температуры и реализация тепловой защиты

Цифровое управление позволяет реализовать:

• Прецизионную установку напряжения и тока
• Сложные профили заряда аккумуляторов
• Удаленный мониторинг и управление через интерфейсы связи
• Ведение журнала работы и диагностику неисправностей

Сочетание аналогового стабилизатора LM338K и цифрового управления открывает широкие возможности для создания интеллектуальных источников питания.

Особенности монтажа и теплового режима LM338K

При использовании LM338K важно обеспечить правильный монтаж и эффективный теплоотвод. Рассмотрим основные рекомендации:

• Использовать массивный теплоотвод, особенно при больших токах нагрузки
• Применять теплопроводящую пасту между корпусом и радиатором
• Обеспечить хорошую вентиляцию устройства
• Располагать силовые элементы и разводку с учетом тепловыделения

При расчете теплового режима следует учитывать:

• Максимальную рассеиваемую мощность на стабилизаторе
• Тепловое сопротивление корпус-радиатор и радиатор-окружающая среда
• Максимально допустимую температуру кристалла 150°C

Правильный тепловой расчет и монтаж обеспечат надежную работу LM338K во всем диапазоне нагрузок и входных напряжений.

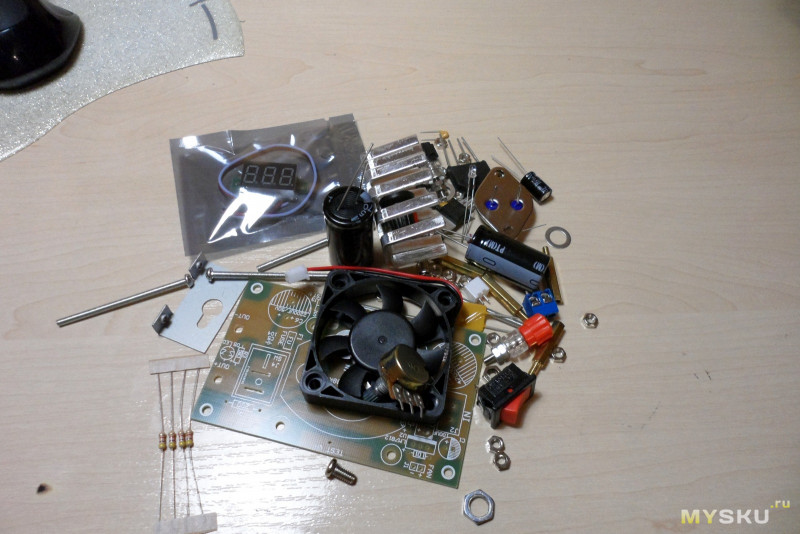

Применение LM338K в лабораторных блоках питания

LM338K отлично подходит для создания универсальных лабораторных источников питания. Рассмотрим ключевые преимущества:

• Широкий диапазон регулировки выходного напряжения
• Высокая нагрузочная способность
• Хорошие параметры стабилизации и низкий уровень пульсаций
• Встроенная защита от перегрузки и короткого замыкания

При разработке лабораторного блока питания на LM338K рекомендуется предусмотреть:

• Прецизионную регулировку напряжения и ограничения тока
• Цифровую индикацию выходных параметров
• Возможность удаленного управления
• Режимы стабилизации напряжения и тока

Грамотно спроектированный лабораторный блок питания на базе LM338K станет незаменимым инструментом для разработки и тестирования электронных устройств.

отзывы, фото и характеристики на Aredi.ru

На нашем сайте отображены товары, которые автоматически импортируются с сайта allegro.pl и переводятся на русский язык.

Так как мы не являемся продавцами товара, который отображен на нашем сайте, мы не можем обладать всей информацией о том или ином товаре. Дополнительную информацию о товарах можно узнать несколькими способами:

1. Подробно ознакомиться с описанием. Обычно вся необходимая информация находится в официальном описании на странице лота.

2. Если интересующей вас информации в описании не оказалось, можно задать вопрос напрямую продавцу. Он ответит вам в течение одного рабочего дня.

3. Если вы обладаете богатым опытом серфинга в интернете, возможно, вы сможете найти информацию о данном товаре на различных форумах и других интернет-ресурсах, воспользовавшись глобальными службами интернет-поиска.

4. Если вы не владеете языком или не желаете уточнить информацию по какой-либо другой причине, пожалуйста, обращайтесь к нам — мы с радостью вам поможем. Для того, чтобы мы задали вопрос продавцу, оформите заказ и в комментариях к товару пропишите интересующие вопросы. В течении дня мы сделаем запрос продавцу, комментарии появятся в личном кабинете.

Точный вес товара становится известным, только когда товар поступает на склад. Узнать примерный вес товара можно характеристиках товара, но не все продавцы его пишут.

Избежать некачественного товара можно путем тщательного отбора продавцов, т.е. старайтесь не гнаться за дешевыми товарами, которые продаются у продавцов с низким рейтингом. Доверяйте только проверенным интернет-магазинам. Если вы покупаете товар и сомневаетесь в надёжности продавца, то лучше заказать дополнительные фотографии.

1.​​Ищите по ключевым словам, уточняйте по каталогу слева

Допустим, вы хотите найти фару для AUDI, но поисковик выдает много результатов, тогда нужно будет в поисковую строку ввести точную марку автомобиля, потом в списке категорий, который находится слева, выберите новую категорию (Автозапчасти — Запчасти для легковых авто – Освещение- Фары передние фары). После, из предъявленного списка нужно выбрать нужный лот.

2. Сократите запрос

Например, вам понадобилось найти переднее правое крыло на KIA Sportage 2015 года, не пишите в поисковой строке полное наименование, а напишите крыло KIA Sportage 15 . Поисковая система скажет «спасибо» за короткий четкий вопрос, который можно редактировать с учетом выданных поисковиком результатов.

3. Используйте аналогичные сочетания слов и синонимы

Система сможет не понять какое-либо сочетание слов и перевести его неправильно. Например, у запроса «стол для компьютера» более 700 лотов, тогда как у запроса «компьютерный стол» всего 10.

4. Не допускайте ошибок в названиях, используйте​​всегда​​оригинальное наименование​​продукта

Если вы, например, ищете стекло на ваш смартфон, нужно забивать «стекло на xiaomi redmi 4 pro», а не «стекло на сяоми редми 4 про».

5. Сокращения и аббревиатуры пишите по-английски

Если приводить пример, то словосочетание «ступица бмв е65» выдаст отсутствие результатов из-за того, что в e65 буква е русская. Система этого не понимает. Чтобы автоматика распознала ваш запрос, нужно ввести то же самое, но на английском — «ступица BMW e65».

6. Мало результатов? Ищите не только в названии объявления, но и в описании!

Не все продавцы пишут в названии объявления нужные параметры для поиска, поэтому воспользуйтесь функцией поиска в описании объявления! Например, вы ищите турбину и знаете ее номер «711006-9004S», вставьте в поисковую строку номер, выберете галочкой “искать в описании” — система выдаст намного больше результатов!

7. Смело ищите на польском, если знаете название нужной вещи на этом языке

Вы также можете попробовать использовать Яндекс или Google переводчики для этих целей. Помните, что если возникли неразрешимые проблемы с поиском, вы всегда можете обратиться к нам за помощью.

НХПТ — Rectifier regulator

http://www.joyta.ru/7918-lm338-reguliruemyj-stabilizator-napryazheniya-i-toka/



Стабилизатор напряжения LM338, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания.

Технические характеристики стабилизатора LM

338:

• Обеспечения выходного напряжения  от 1,2 до  32 В.
• Ток нагрузки до  5 A.
• Наличие защиты от возможного короткого замыкания.
• Надежная защита микросхемы от перегрева.
• Погрешность выходного напряжения 0,1%.

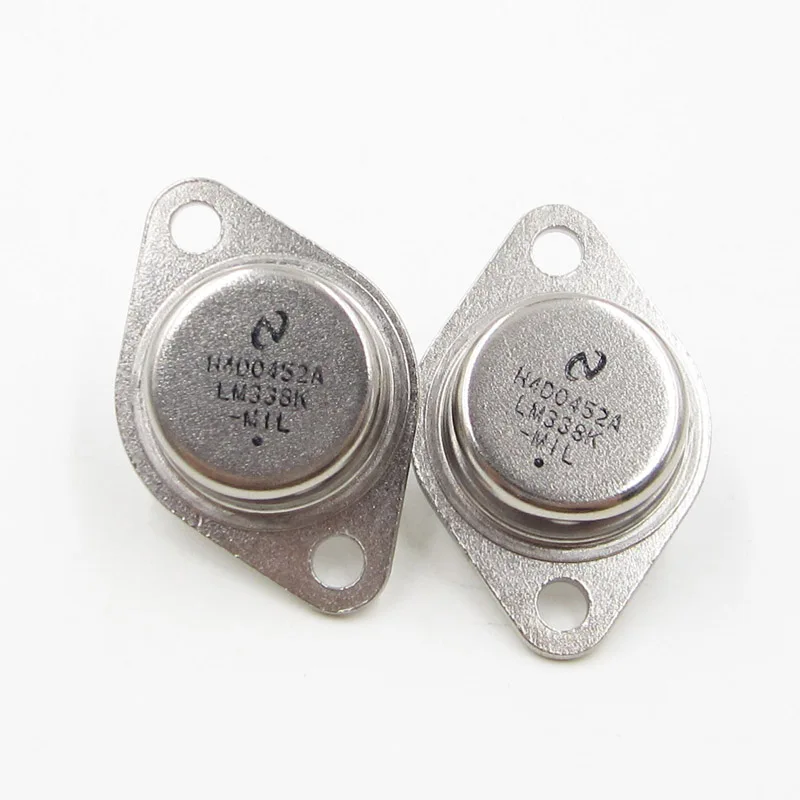

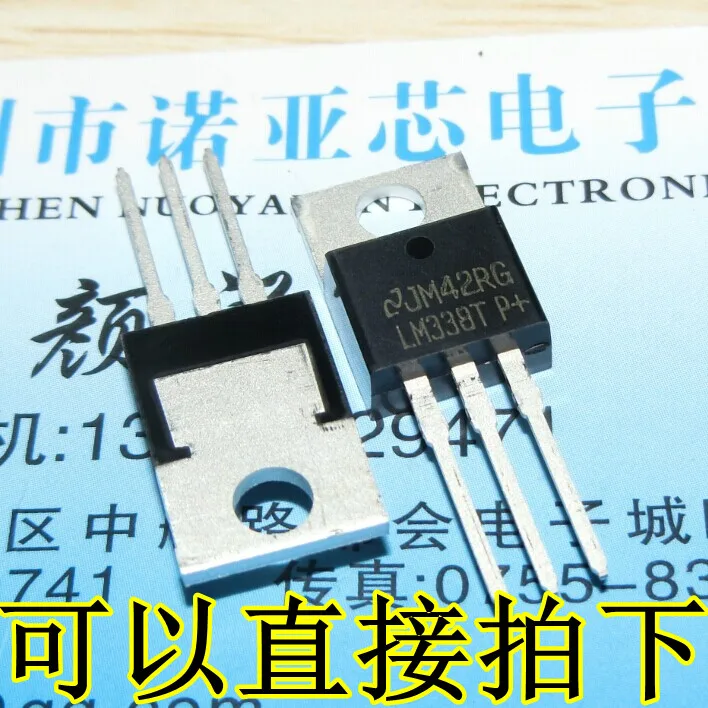

Интегральная микросхема LM338 выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO-220:

Распиновка выводов стабилизатора LM338

Основные технические характеристики LM338

Калькулятор для LM338

Расчет параметров стабилизатора LM338 идентичен расчету LM317. Онлайн калькулятор находится здесь.

Примеры применения стабилизатора LM338 (схемы включения)

Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM338.

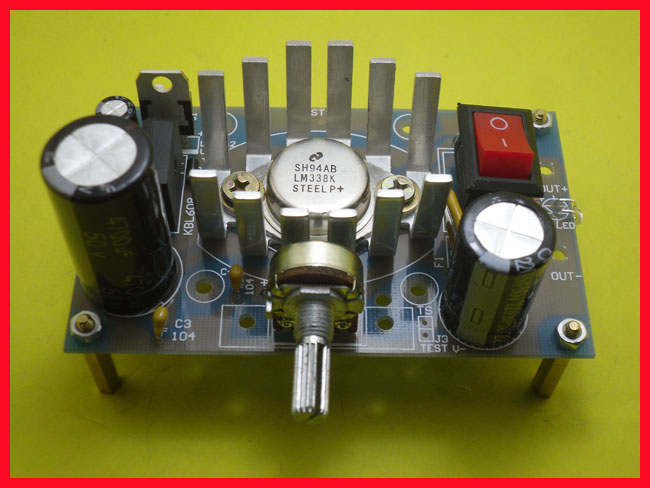

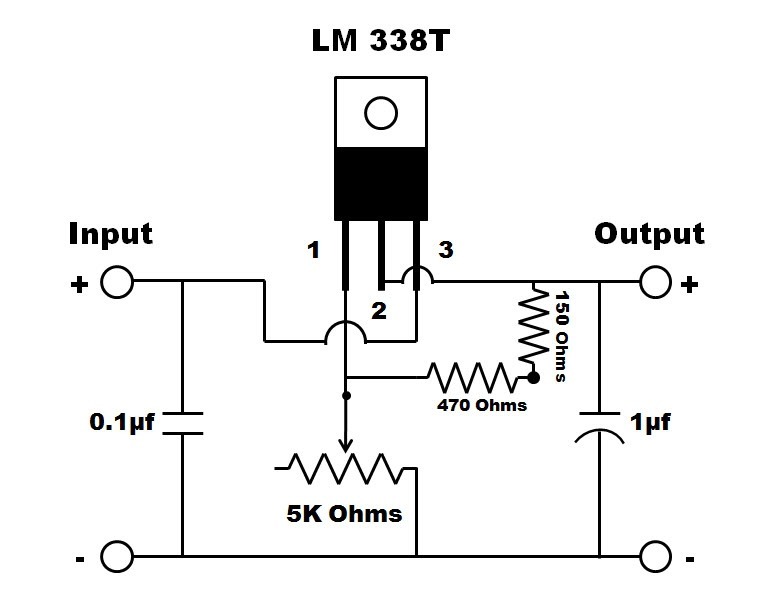

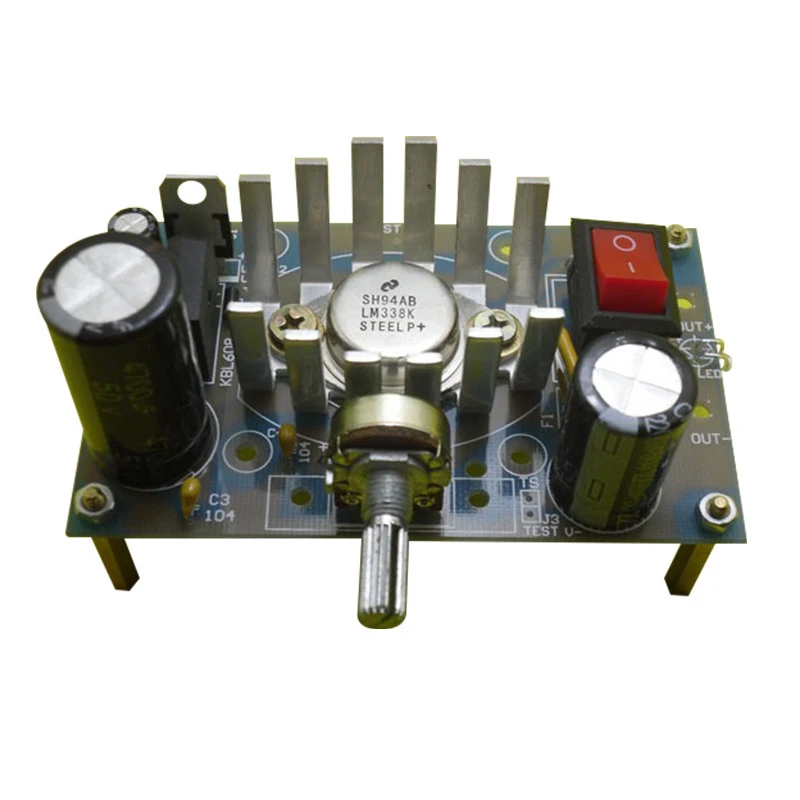

Простой регулируемый блок питания на LM338

Данная схема — типовое подключение обвязки LM338. Схема блока питания обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

Простой 5 амперный регулируемый блок питания

Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи.

Регулируемый блок питания на 15 ампер

Как уже было сказано ранее микросхема LM338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:

В данном случае используются три LM338 для обеспечения высокой токовой нагрузки с возможностью регулирования выходного напряжения.

Переменный резистор R8 предназначен для плавной регулировки выходного напряжения

Источник питания с цифровым управлением

В предыдущей схеме источника питания, для осуществления регулировки напряжения использовался переменный резистор. Ниже приведенная схема позволяет посредством цифрового сигнала подаваемого на базы транзисторов получать необходимые уровни выходного напряжения.

Величина каждого сопротивления в цепи коллектора транзисторов подобрана в соответствии с необходимым выходным напряжением.

Схема контроллера освещения

Кроме питания, микросхема LM338 также может быть использована в качестве светового контроллера. Схема показывает очень простую конструкцию, где фототранзистор заменяет резистор, который используется в качестве компонента для регулировки выходного напряжения.

Лампа, освещенность которой необходимо держать на стабильном уровне, питается от выхода LM338. Ее свет падает на фототранзистор. Когда освещенность возрастает сопротивление фоторезистора падает и выходное напряжение уменьшается, а это в свою очередь уменьшает яркость лампы, поддерживая ее на стабильном уровне.

Зарядное устройство 12В на LM338

Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов. Резистором RS можно задать необходимый ток зарядки для конкретного аккумулятора.

Путем подбора сопротивления R2 можно скорректировать необходимое выходное напряжение в соответствии с типом аккумулятора.

Схема плавного включения (мягкий старт) блока питания

Некоторые чувствительные электронные схемы требуют плавного включения электропитания. Добавление в схему конденсатора С2 дает возможность плавного повышения выходного напряжения до установленного максимального уровня.

Схема термостата на LM338

LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.

Здесь в схему добавлен еще один важный элемент — датчик температуры LM334. Он используется как датчик, который подключен между adj LM338 и землей. Если тепло от источника возрастает выше заданного порога, сопротивление датчика понижается, соответственно, и выходное напряжение LM338 уменьшается, впоследствии уменьшая напряжение на нагревательном элементе

Линейный регулятор напряжения

LM338K: техническое описание, области применения, схемы

ALC892: техническое описание, распиновка, характеристики [видео и часто задаваемые вопросы]

74LS245 Руководство пользователя: распиновка, конфигурация контактов, принцип работы, техническое описание

Автор: Айрин

Дата: 31 марта 2022 г.

Заказ и качество

Фото	Произв. Деталь №	Компания	Описание	Пакет	ПДФ	Кол-во	Цены (долл. США)
	ЛМ338К	Компания:STMicroelectronics	Примечание: линейный регулятор напряжения IC 1 выход 5A TO-3	Пакет: ТО-204АА, ТО-3	Н/Д	В наличии:Под заказ Купить	Цена:	Купить

LM338K — это регулируемые 3-контактные регуляторы положительного напряжения , способный подавать более 5 А в диапазоне выходного напряжения от 1,2 В до 32 В.

Catalog

Product Overview

LM338K CAD Models

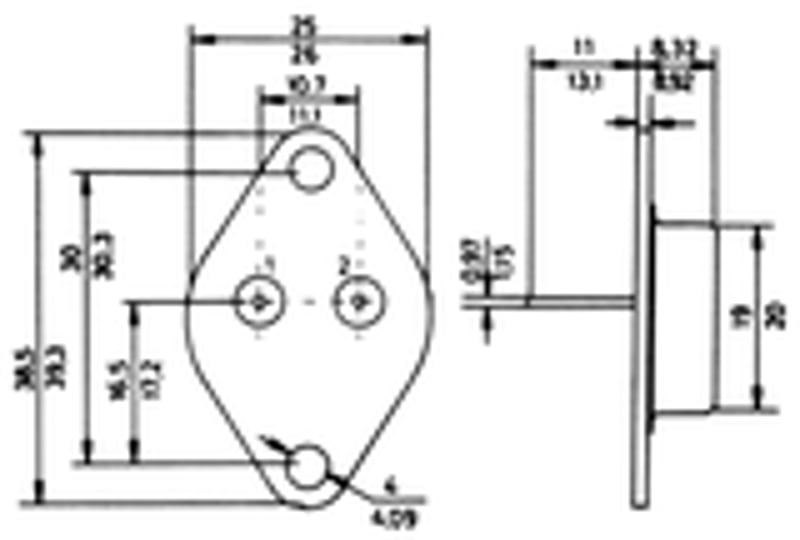

LM338K Package Dimensions

LM338K Features

LM338K Product Attributes

LM338K Приложения

LM338K Прикладные схемы

Alternate Parts

Component Datasheet

LM338 vs LM338K

Using Warnings

LM338K Manufacturer

FAQ

---

Обзор продукта

Регулятор напряжения LM338K

Регулятор напряжения LM338K исключительно прост в использовании и требует всего 2 резистора для установки выходное напряжение . Тщательная разработка схемы привела к выдающейся нагрузке и линейному регулированию , сравнимому со многими коммерческими блоками питания. Семейство LM138 поставляется в стандартном трехвыводном транзисторном корпусе. Уникальной особенностью семейства LM138 является ограничение тока в зависимости от времени. Схема ограничения тока позволяет получать пиковых токов до 12 А от регулятора в течение коротких периодов времени. Это позволяет  LM138 для использования при тяжелых переходных нагрузках и ускорении пуска в условиях полной нагрузки. В условиях длительной нагрузки ограничение тока снижается до безопасного значения, защищающего регулятор. В микросхему также включены тепловая защита от перегрузки и защита безопасной зоны для силового транзистора. Защита от перегрузки остается работоспособной даже при случайном отсоединении регулировочного штифта.
  LM338   способен обеспечить очень хорошее регулирование нагрузки, но для достижения максимальной производительности необходимы некоторые меры предосторожности. В эксплуатации LM338 вырабатывает номинальное опорное напряжение 1,25 В , В(REF) между выходом и регулировочной клеммой.

---

LM338K CAD Models

LM338K CAD Model выходной ток
• Регулируемый выход до 1,2 В
• Регулирование линии обычно 0,005 %/V
• Регуляция нагрузки обычно 0,1 %
• Гарантированная термическая регуляция
• Плакат тока

4 • Стандарт

3-х годов Транзисторный пакет

---

34 LAND 3-гоночного Transistor Package 9003

---

34 3 3-й-выдержки Атрибуты продукта

Технические характеристики	Значения
Производитель:	STMicroelectronics
Категория продукта:	Линейные регуляторы напряжения
RoHS:	Детали
Способ крепления:	Сквозное отверстие
Упаковка/футляр:	ТО-3
Количество выходов:	1 Выход
Полярность:	Положительный
Выходное напряжение:	от 1,2 В до 32 В
Выходной ток:	5 А
Тип вывода:	Регулируемый
Входное напряжение МАКС. :	35 В
Входное напряжение МИН:	4,2 В
Минимальная рабочая температура:	0 С
Максимальная рабочая температура:	+ 125 С
Регулирование нагрузки:	0,5 %
Линейный регламент:	0,03 %/об
Серия :	ЛМ338
Упаковка:	оптом
Марка:	STMicroelectronics
Высота:	8,7 мм (макс.)
Длина:	39,5 мм (макс.)
Тип продукта:	Линейные регуляторы напряжения
PSRR / Подавление пульсаций — тип:	75 дБ
Заводская упаковка:	100
Подкатегория:	PMIC — ИС управления питанием
Ширина:	26,2 мм (макс. )

---

Применение LM338K

Бытовая электроника, аэрокосмическая промышленность, оборона, военная промышленность, управление питанием

---

Прикладные схемы LM338K

Константа регулятор 5-V

Регулятор с сопротивлением линии в выходном лидере

Регулятор с защитными диодами

Slow Turnon 15-V Регулятор

9004
Slow Turnon

40034. Подавление пульсаций



Высокостабильный регулятор 10 В



Выходы с цифровым выбором



Контроллер света

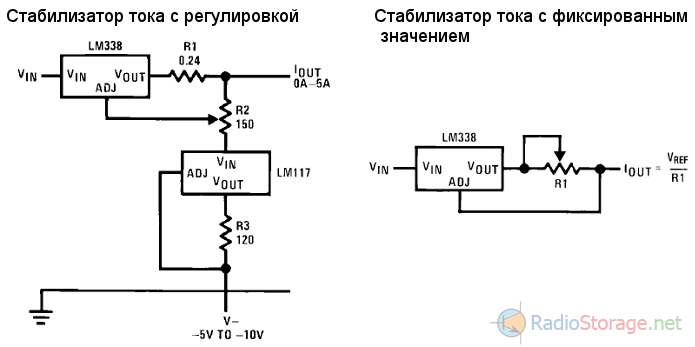

Ограничитель тока.

Технические характеристики

LM338

ЛМ338К

Pbбесплатный Код

 Нет

*

Код RoHS

 Нет

 Нет

Код жизненного цикла детали

Устарело

Передано

Изготовитель

СЕМТЕХ КОРП

СЕАГЕЙТ МИКРОЭЛЕКТРОНИКС ЛТД

Деталь Пакет Код

ТО-204АА

*

Описание упаковки

ТО-3, ТО-204/-3

ТО-204/-3

Количество выводов

2

*

Достичь кода соответствия

неизвестно

неизвестно

Код ECCN

EAR99

EAR99

Код HTS

8542. 39.00.01

8542.39.00.01

Samacsys Описание

TO-3 РЕГУЛИРУЕМЫЕ РЕГУЛИРУЕМЫЕ РЕГУЛИРУЕМЫЕ НАПРЯЖЕНИЯ НА 5 АМП

*

Производитель Samacsys

СЕМТЕХ

*

Регулируемость

РЕГУЛИРУЕМЫЙ

РЕГУЛИРУЕМАЯ

Падение напряжения 1-ном.

3 В

3 В

Дифференциал входного/выходного напряжения, макс.

35 В

*

Дифференциал входного/выходного напряжения – мин.

3 В

*

JESD-30 Код

О-МБФМ-П2

*

JESD-609 Код

е0

*

Регулирование линии-макс. (%/V)

0,06

0,06

Регулировка нагрузки-макс.(%)

1%

1%

Количество функций

1

*

Количество выходов

1

1

Количество терминалов

2

3

Рабочая температура TJ-Max

125 °С

125 °С

Выходной ток 1-макс.

5 А

5 А

Выходное напряжение 1-макс.

32 В

32 В

Выходное напряжение 1-мин.

1,2 В

1,2 В

Материал корпуса упаковки

МЕТАЛЛ

МЕТАЛЛ

Код упаковки

ТО-3

*

Код эквивалентности пакета

ТО-204/-3

ТО-204/-3

Форма упаковки

КРУГЛЫЙ

*

Тип упаковки

ФЛАНЕЦ

*

Пиковая температура оплавления (в Цельсиях)

НЕ УКАЗАНО

*

Квалификационный статус

Не соответствует требованиям

Не соответствует требованиям

Тип регулятора

СТАНДАРТНЫЙ РЕГУЛИРУЕМЫЙ РЕГУЛИРУЕМЫЙ РЕГУЛЯТОР С ОДНИМ ВЫХОДОМ

*

Поверхностный монтаж

№

*

Технология

БИПОЛЯРНЫЙ

БИПОЛЯРНЫЙ

Конечная отделка

Олово/свинец (Sn/Pb)

*

Терминальная форма

PIN/PEG

*

Положение терминала

НИЖНЯЯ

*

Максимальное время при пиковой температуре оплавления (с)

НЕ УКАЗАНО

*

Базовое число соответствует

4

1

---

Использование предупреждений

Пожалуйста, проверьте их параметры и конфигурацию контактов, прежде чем заменять их в вашей схеме.

---

LM338K Производитель

STMicroelectronics — французско-итальянский многонациональный производитель электроники и полупроводников со штаб-квартирой в Женеве, Швейцария. Его обычно называют ST, и он является крупнейшим в Европе производителем полупроводниковых микросхем по доходам. В то время как штаб-квартира STMicroelectronics и штаб-квартира в регионе EMEA расположены в Женеве, холдинговая компания STMicroelectronics N.V. зарегистрирована в Амстердаме, Нидерланды.

---

Часто задаваемые вопросы

Что такое LM338K?

Регулируемый регулятор положительного напряжения с 3 клеммами.



С чем должен использоваться LM138?

Тяжелые переходные нагрузки и ускоренный пуск в условиях полной нагрузки.



Какие типы защиты включены в LM338K?

Защита от тепловой перегрузки и защита безопасной зоны.

Поделиться

Статьи по теме

Разница между батареей CR2016 и батареей CR2025 [Часто задаваемые вопросы]

Ирэн 11 апр 2022 12365

Батарейки CR2016 и CR2025, круглые, плоские и похожие на маленькие серебряные пуговицы, выглядят одинаково. Поскольку все они выглядят одинаково, можно ли их использовать повсеместно? Thi…

Продолжить чтение »

STM32F103C8T6 Введение: характеристики, распиновка, техническое описание [видео]

Миа 1 марта 2022 г. 5261

STM32F103C8T6 — один из микроконтроллеров среднего класса семейства STM32F103x8, основанный на архитектуре RISC. Плата STM32F103xx со средней плотностью…

Продолжить чтение »

Плата Nucleo-L476RG: техническое описание, распиновка, руководство [видео и часто задаваемые вопросы]

Irene 21 февраля 2022 г. 5098

Обзор продукта NUCLEO-L476RG — это макетная плата STM32 Nucleo-64 с микроконтроллером STM32F410RB. Плата L476RG предоставляет пользователям гибкий способ опробовать новые идеи и создавать прототипы …

Продолжить чтение »

Драйверы шаговых двигателей TMC2130: модели САПР, техническое описание, характеристики [видео и часто задаваемые вопросы]

Ирэн 1 июля 2022 г. 995

Каталог Обзор продуктаTMC2130 ОписаниеTMC2130 Связанное видео ВведениеTMC2130Модели CADTMC2130Конфигурация выводовTMC2130Блок-схемаTMC2130Функции и преимуществаTMC2…

Продолжить чтение »

0014

Лидия 31 августа 2022 г. 376

Каталог Обзор продуктаFT232RL Связанное видео ВведениеМодели CAD FT232RLКонфигурация выводов FT232RLБлок-схема FT232RLСвойства FT232RLПрименения FT232RLТехническое описание FT232RLТехнические характеристики FT232RLFT…

Продолжить чтение »

# 0 1 2 3 4 5 6 7 8 9 А Б С Д Е Ф г ЧАС я Дж К л М Н О п Вопрос р С Т U В Вт Икс Д Z

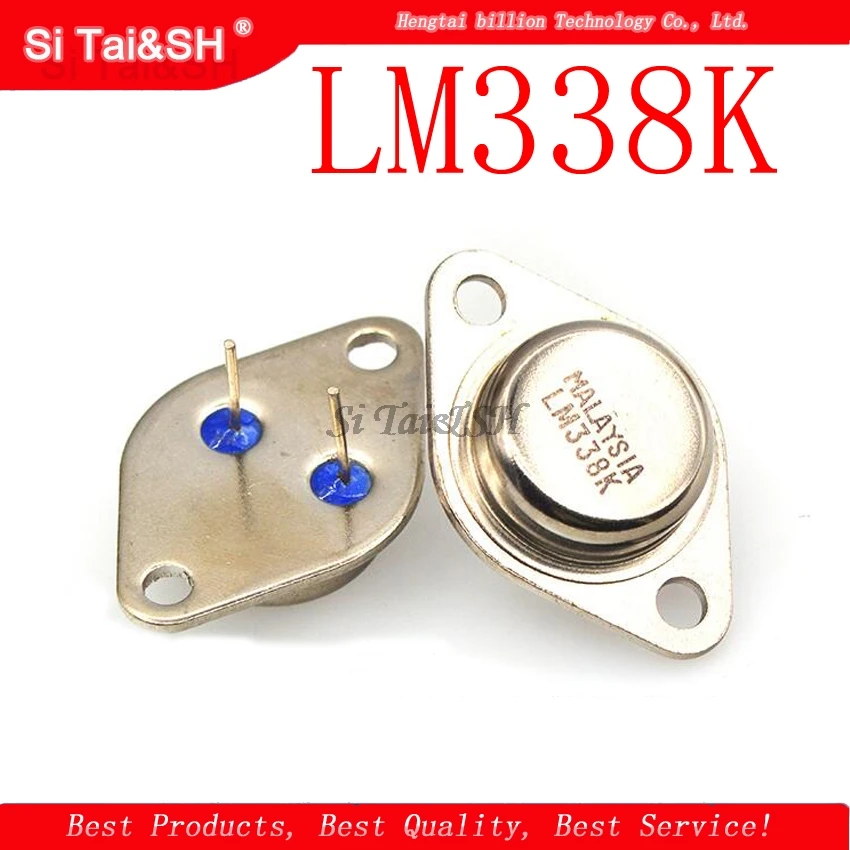

LM338K STMicroelectronics В наличии | 100% новый и оригинальный

Представленное изображение является только представлением.
Точные характеристики должны быть получены из технического паспорта продукта.

Модель части

LM338K

Описание

IC REGEAR POS -ADJ 5A TO3

Производитель

STMICROELECTRONICS

QTY

Цена

• 1000 40004

  .

• 100+Запрос предложений
• 1000+Запрос предложений

заказы обычно могут быть готовы к отправке в течение 48 часов.

ИС линейного регулятора напряжения с положительной регулировкой 1 выход 5A TO-3

Монтаж9 Through Hole

Тип	Описание
Категория	Интегральные схемы (ИС) Управление питанием (PMIC) Регуляторы напряжения — линейные
Series	—
Package	Tube
Product Status	Obsolete
Output Configuration	Positive
Output Type	Adjustable
Number of Regulators	1
Напряжение — вход (макс.)	35 В
Напряжение — выход (мин. /фикс.)	1,2 В
Напряжение — выход (макс)	32V
Обращение напряжения (макс.)	—
Ток — выход	5A
PSRR
PSRR	75DB ~
PSRR	75DB ~
PSRR	75DB.	—
Функции защиты	Перегрузка по току, перегрев
Рабочая температура	0°C ~ 125°C
Package / Case	TO-204AA, TO-3
Supplier Device Package	TO-3
Base Product Number	LM338

Technical description

• LM338K Скачать

  PDF, 1,45 МБ

Если у вас есть какие-либо вопросы о LM338K, пожалуйста, напишите нам.
