Блок питания на микросхеме LM723
Электропитание
ГлавнаяРадиолюбителюЭлектропитание
18 лет назад
Много лет лежала на полке у меня микросхема LM723. Раньше на этой микросхеме представляли конструкции зарубежные журналы в 80х — 90х годах. Это известные журналы «RADIOTECHNIKA» (Венгрия), «FUNKAMATEUR» (Германия) и другие. В настоящее время эта микросхема стала доступна в России. Пределы регулировки выходного напряжения (по паспорту) от 2 до 37 В. Немного подумав, я построил блок питания на данной микросхеме с параметрами:
Uвых…………………. 0…30В
Iвых………………….. 3…5А
Рис. 1. Блок питания на микросхеме LM723
Резистором R8 устанавливают верхний предел регулировки, т.е. 30,4 В. Защиту по току и напряжению можно поставить любую, Вас устраивающую. В авторском варианте индикация цифровая. Собирался блок питания как экспериментальный, прошел апробацию и показал неплохие результаты. По моей просьбе его повторили несколько радиолюбителей.
Нареканий не было. В авторском варианте трансформатор брался ШЛ25/40-25. Ток использовался на 3А (необходимости на больший ток не было). Блок индикации выполнен на микросхеме КР572ПВ2А. Печатная плата разрабатывалась, в зависимости от применяемых деталей. Удачного повторения. Все вопросы по e-mail.
Автор:Patrin
Патрин Анатолий
г.Кирсанов, Россия,
Тамбовская обл.
Мнения читателей
- Sibirsky/17.03.2010 — 19:19
Точный аналог LM723(uA723 и т.д.) — (КР)142ЕН14. ( см. справочник \»Микросхемы для линейных источников питания и их применение\», изд-во \»Додека\», 1996год, ISBN-5-87835-009-2 стр. 85 — 90).В справочнике есть краткая инфа и по 142ЕН1,142ЕН2, КР142ЕН1,КР142ЕН2. 723-я была прототипом для ЕН1,ЕН2. Наши \»конструляторы\» упростили (испохабили) оригинальную видларовскую схему, и на свет появилась 142ЕН1,ЕН2.Несколько более близки к оригиналу КР142ЕН1 и КР142ЕН2.(ДА-ДА! \»Нутрянка\» КР142ЕН1,ЕН2 ОТЛИЧАЕТСЯ от таковой в 142ЕН1,ЕН2!) Личные впечатления о 723-ей.
Собрал макет стабилизатора 0 — 50в (не по этой, по своей схеме, т.н. \»плавающий стабилизатор\»). Пробовал и КР142ЕН14 (92г.!!) и LM723 от SGS-Thomson, все работает (неверующим предлагаю поискать ИСПРАВНЫЕ 142ЕН14).При Uвых = 25V напряжение гуляет на 10 — 30mV (для ЕН14, LM723 стабильнее, но не сильно). Источник опорного напряжения очень стабилен — грел микросхему паяльником,опорное напряжение не изменилось и на сотню микровольт. А вот усилитель ошибки (ОУ) — дерьмо. Мерял лабораторным вольтметром В7-78/1. - Shahter/24.02.2010 — 12:49
Где ж точная копия если распиновка другая?! http://professor-one.nm.ru/istok%20pitaniya.html
- oldcock/20.03.2009 — 08:25
Обозначенный VT1 p-n-p тразистор никак не может быть типа КТ601, ибо оный имеет проводимость n-p-n. Ишо не очень ясно куда подключать питание DD1, видимо к эмиттеру VT1…
- UA9MGM/17.03.2009 — 03:14
LM723 — это не наша КР142ЕН2, ЕН1А-Г, ЕН14! ПОЛНЫХ ОТЕЧЕСТВЕННЫХ АНАЛОГОВ НЕТ! Неверующим предлагаю собрать БП с панелькой для LM723 и поочереди вставлять КР142ЕНxx 🙂 Удачи!
- ТИХОНОВИЧ/06. 10.2008 — 21:21
РАБОТАЕТ НОРМАЛЬНО. СПАСИБО ЗА ПОЛЕЗНУЮ ВЕЩЬ.ИСПОЛЬЗУЮ ДЛЯ ПИТАНИЯ С НЕБОЛЬШИМИ ДОРАБОТКАМИ УСИЛИТЕЛЬ И МАГНИТОЛУ В АВТОБУСЕ С 24 ВОЛЬТОВЫМ ЭЛ. ОБОРУДОВАНИЕМ.
- DMJ/24.12.2006 — 15:16
LM723 — это наша КР142ЕН2 (точная копия) или К142ЕН2 (в другом корпусе с отличиями в цоколевке)
Собрал макет стабилизатора 0 — 50в (не по этой, по своей схеме, т.н. \»плавающий стабилизатор\»). Пробовал и КР142ЕН14 (92г.!!) и LM723 от SGS-Thomson, все работает (неверующим предлагаю поискать ИСПРАВНЫЕ 142ЕН14).При Uвых = 25V напряжение гуляет на 10 — 30mV (для ЕН14, LM723 стабильнее, но не сильно). Источник опорного напряжения очень стабилен — грел микросхему паяльником,опорное напряжение не изменилось и на сотню микровольт. А вот усилитель ошибки (ОУ) — дерьмо. Мерял лабораторным вольтметром В7-78/1.
10.2008 — 21:21Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:
Источник питания на ИМС LM723 — Видеообзор электронных компонентов
Биржа ProСтанки
Добавлено: 02.04.2014 в 06:45
Продолжительность: 01:45

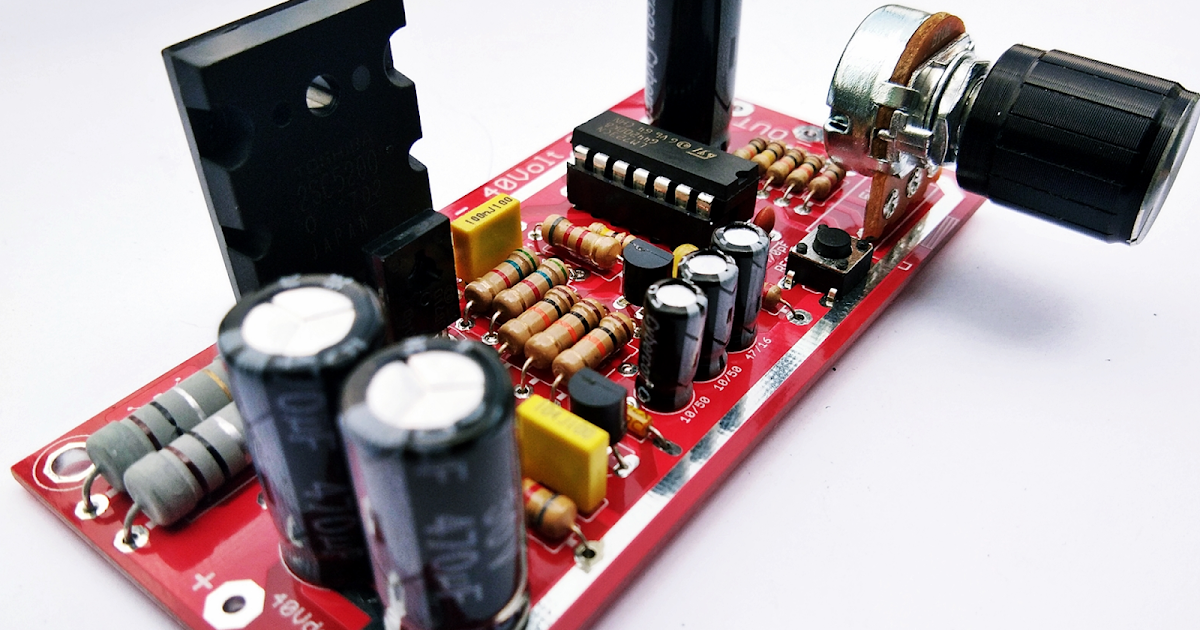

Этот универсальный источник питания с успехом можно использовать в домашней лаборатории для питания различных электронных нагрузок с током до 5А. Устройство работает в широком диапазоне выходных напряжений от 3В до 30В, имеет защиту от короткого замыкания и перегрузки. Основой источника служит известный регулятор напряжения LM723. Сама микросхема обеспечивает выходной ток 150мА, однако, с помощью внешних составных транзисторов можно построить источник питания с любым желаемым током, как, например, данный вариант блока питания с применением составного транзистора MJ11016G.
Этот транзистор имеет статический коэффициент передачи тока до 1000, максимальный допустимый ток составляет до 30А. Не маловажную роль в построении необходимого мощного источника питания играет силовой трансформатор, от которого и зависит мощность устройства. Необходимые компоненты в источнике, как фильтр питания и диодный мост обеспечивают минимальные пульсации на выходе устройства. Проволочный резистор соединен последовательно с выходом, и используется для защиты схемы от перегрузок. Функция защиты от короткого замыкания встроена в микросхему. Микросхема непрерывно сравнивает выходное напряжение со своим опорным напряжением, и если разница превышает установленный уровень, корректирует его автоматически. Переменный резистор регулирует выходное напряжение источника питания.
Комментарии
0Оставить комментарий
Интересные статьи партнеров
Инструкция по ручной лазерной сварке [часть 1]
Александра Ивлева она же Weld Queen — современная российская художница, скульптор и перформер
Как выбрать станину для оптоволоконного лазерного станка?
Более 25 видов соединений выполненных на фрезерных станках с ЧПУ
Гигантский деревянный молоток своими руками
11 Способов снижения вибраций при работе на фрезерных станках с чпу
10 простых советов для идеальных соединений на «Ус»
Шагающий стол
Комплексная поставка в Клушино — пусконаладка трех станков
Похожее видео
Сборник надлежащих методов проектирования с использованием регулятора ИС LM723 – Электронные проекты для развлечения
Обновление: добавлена ссылка на измерения мерцания шума источника питания
Обновление: добавлена ссылка на хорошее видео от Горана Дзамбазова, как , а не для запуска LM723 от нуля вольт, как часто цитируется из старой публикации Elektor (***).
Elektor спустя несколько десятилетий отреагировал на критику и объяснил, как произошла ошибка…
Обновление: сегодня я добавил сноску с некоторой информацией о производителях LM723 (**)
Обновление: схема со всеми реализованными предложениями можно увидеть внизу этой страницы.
Обновление: член EEVBlog Коди Тернер прислал мне техническое описание и примечания по применению uA723 от 1968 года !! Спасибо, Коди!!
Обновление: я добавил справочное исследование, в котором сравниваются шумы регулятора напряжения.
Обновление: член EEVBlog Noopy сделал несколько фотографий чипов различных версий LM723. Хороший ! http://www.richis-lab.de/LM723.htm
Нажмите здесь, чтобы получить uA723_Application_Note от 1968 …
LM723 — это классика, которая доступна уже 50 лет подряд и по-прежнему актуальна. Естественно, это не одобряется многими дизайнерами, которые только вдвое моложе себя. Они считают эту микросхему устаревшей деталью, не имеющей сегодня достоинств.
С другой стороны, он даже попал в Art of Electronics Version 3 Горовица и Хилла в 2015 году. Я прочитал десятки дискуссий на форумах о LM723 и его старомодности (*).

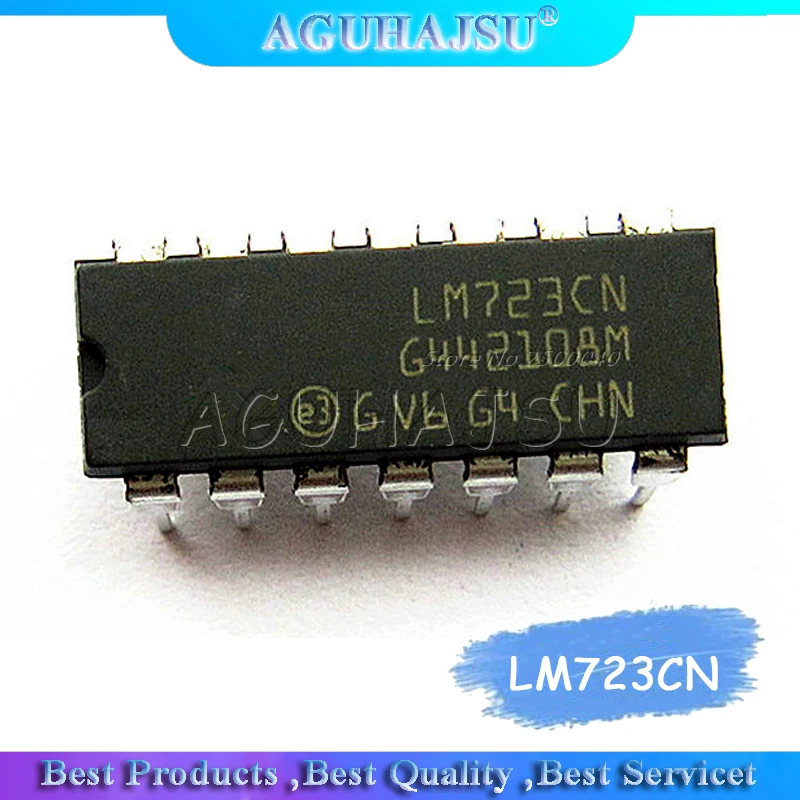

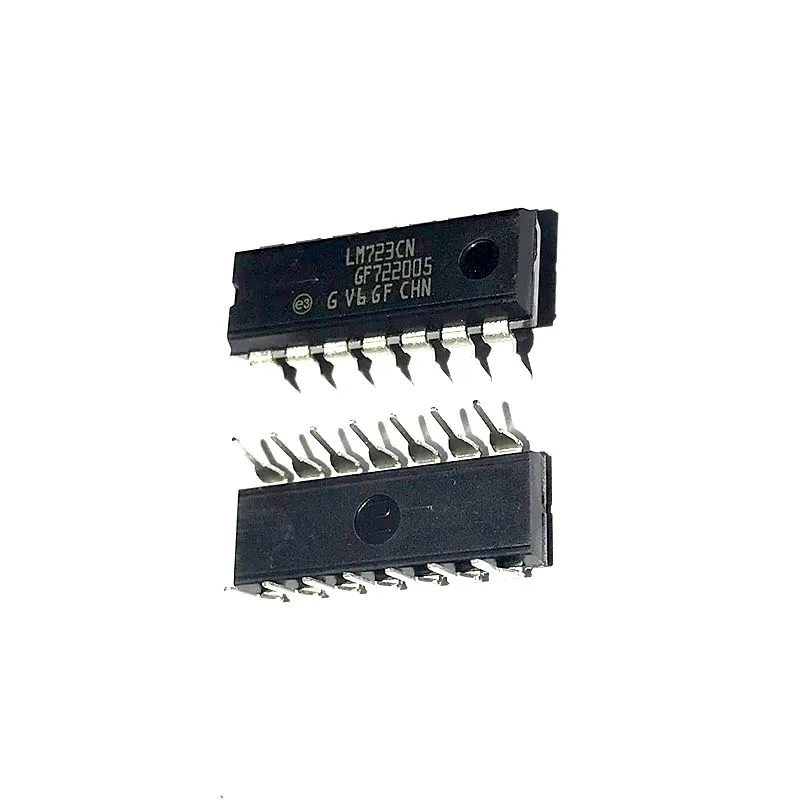

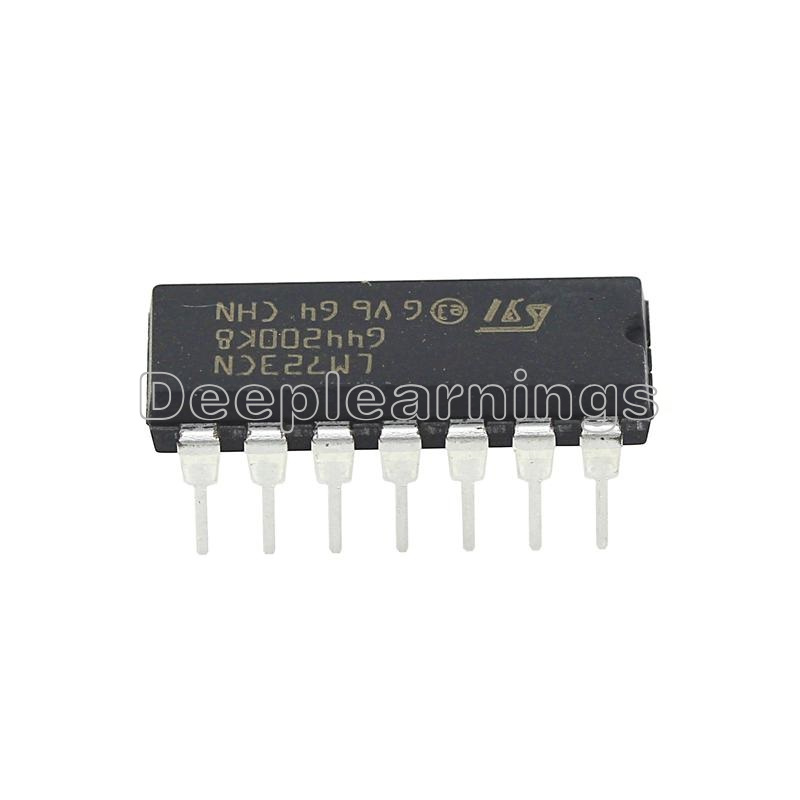

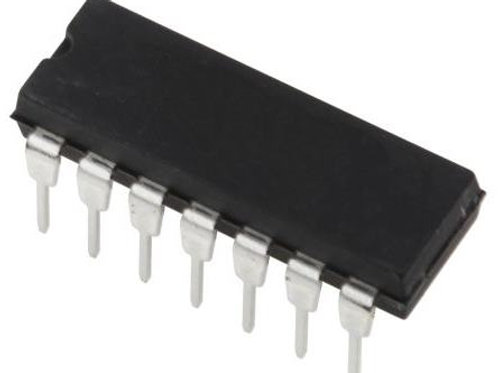

Внешний вид LM723 выглядит следующим образом:
На уровне транзисторов вы можете увидеть некоторые дизайнерские приемы легендарного Боба Видлара:
Если мы прагматично суммируем плюсы и минусы этого метусалема, мы получим что-то вроде этого:
Плюсы
- Проверено . Недаром спустя 50 лет известно, чего можно ожидать, а чего нет.
- Стабильный . Опираясь на спрятанный эталон Zener с низким уровнем шума, он может конкурировать со многими более новыми чипами, когда речь заходит о стабильности (у него действительно есть рейтинг долгосрочной стабильности в техническом описании, а у некоторых новых чипов он есть). Tempco тоже очень хорош, в том числе по сравнению с более новыми чипами.
- Низкий уровень шума . Один из лучших малошумящих регуляторов даже на сегодняшний день (при правильном подключении). Причина первая — малошумящий опорный стабилитрон, причина вторая — тот факт, что опорное напряжение может быть отфильтровано шумом , прежде чем попасть в усилитель ошибки. Jörn Bartels DK7JB провел очень хорошее сравнительное исследование различных регуляторов напряжения. Он может быть найден здесь.
-
- Поддержка внешних проходных транзисторов , обеспечивающих низкое рассеяние на кристалле (и, следовательно, дрейф).
- Компенсация пользователем . Вы можете адаптировать частотную характеристику к вашему приложению (но вы также должны сделать это, потому что нет внутренней компенсации).
- Очень гибкий . Может служить в качестве положительного, отрицательного, шунтирующего, проходного, плавающего или импульсного регулятора или регулятора температуры.
- Доступен расширенный температурный диапазон . Вы можете приобрести чипы CDIP14 с диапазоном рабочих температур от -55°C до +125°C.
- Дешево . Несколько 10 евроцентов и она ваша (то есть коммерческая версия).
Один из лучших малошумящих регуляторов даже на сегодняшний день (при правильном подключении). Причина первая — малошумящий опорный стабилитрон, причина вторая — тот факт, что опорное напряжение может быть отфильтровано шумом , прежде чем попасть в усилитель ошибки. Jörn Bartels DK7JB провел очень хорошее сравнительное исследование различных регуляторов напряжения. Он может быть найден здесь.
Минусы
- Сложность . Людей, привыкших к 3-контактным регуляторам, ожидает культурный шок, вызванный количеством конструктивных аспектов, которые необходимо учитывать. LM723 — это , а не , такой же надежный, как LM317 или LM7805.
- Не очень высокий PSRR . PSRR составляет всего несколько десятков дБ и ухудшается с повышением частоты. Если вам нужна максимальная производительность, вам нужно поставить отдельный источник питания без пульсаций для усилителя ошибки (V+).
- Неточное ограничение тока . Функция ограничения тока реализована в виде транзистора, который включается падением напряжения на токоизмерительном резисторе. Недостатком этого является большая потеря мощности и запаса по напряжению, а ток «колена» имеет температуру 2 мВ / ° C кремниевого BE-перехода.
- Ограничение тока, чувствительное к перегрузке . Если у вас есть сильно перекомпенсированный (т.е. низкоскоростная конструкция) и нет базового защитного резистора на транзисторе ограничения тока LM723s CL/CS, этот транзистор может сгореть до того, как медленный стабилизатор сможет достаточно снизить выходное напряжение.
- Минимальное падение напряжения прибл. 10В . Это связано со скрытым опорным стабилитроном 7,5 В. Если вам нужно регулировать более низкие напряжения, сама микросхема LM723 нуждается в отдельном входе питания минимум на 10В.
- Минимальное регулируемое выходное напряжение ок. 2,5 В (минимально допустимое напряжение для входа усилителя ошибки). С меньшей точностью вы можете опуститься ниже этого значения, но ненамного.
- Умеренная ошибка усиления усилителя . У нас есть только коэффициент ок. 33 дБ здесь, новые чипы могут легко иметь усиление 40-60 дБ. Значения LM723 соответствуют примерно 0,03% регулирования нагрузки.
- Ошибка тока смещения усилителя . Супербета-биполяры в усилителе ошибки имеют низкий, но ненулевой ток смещения, который может вызывать сдвиги напряжения на несколько милливольт на резисторах делителя напряжения или RC-фильтра.
- Нетерпимость к отсутствующей или неправильно разработанной компенсации . Да, будет колебаться , если вы забудете или недооцените.
- Будьте осторожны при управлении проходными МОП-транзисторами . Некоторые дополнительные продувки необходимы для достаточно быстрой регулировки выходного сигнала спадающего фронта. Резисторы для подавления паразитных затворов в несколько сотен Ом также являются хорошей идеей.
- Корпуса для микроскопических поверхностных монтажа отсутствуют . Известные мне корпуса PLCC20, металлическая банка TO5-10, SOIC-14 SMD и DIP14 в пластике и керамике (военные классы LM723J).
Недостатком этого является большая потеря мощности и запаса по напряжению, а ток «колена» имеет температуру 2 мВ / ° C кремниевого BE-перехода.
У нас есть только коэффициент ок. 33 дБ здесь, новые чипы могут легко иметь усиление 40-60 дБ. Значения LM723 соответствуют примерно 0,03% регулирования нагрузки.
723 Design Rules Cookbook
Итак, если вы решили сделать из LM723 хороший блок питания , есть несколько практических правил, которые облегчат вам жизнь: Используйте резистивно-емкостной фильтр перед подачей опорного напряжения на усилитель ошибки. Это также действует как функция плавного пуска. Схему, на которой все это реализовано, можно увидеть ниже: Нажмите здесь, чтобы увеличить изображение … Многие основные схемы приложений можно найти в техническом описании LM723. Интернет и заметки по применению некоторых производителей также являются хорошим источником информации. Щелкните здесь, чтобы просмотреть техническое описание LM723 от Texas Instruments … На случай, если вас заинтересует немного загадочная схема с использованием LM723 — вот одна из них. Щелкните здесь, чтобы увидеть модель LM723 с самоподогревом … Другие розыгрыши, когда они бегают по моему столу. Некоторые измерения низкочастотного шума линейного регулятора можно найти здесь: Хороший, плохой, злой LM723J работает безупречно! (*) Эти обсуждения на форуме о LM723 обычно следуют стандартной схеме: Пользователь A: Как вы могли подумать в 2018 году о разработке с такой устаревшей / устаревшей / снятой с производства / антикварной / плохой производительностью ИС? XYZ IC намного лучше во всех отношениях! Пользователь B: Когда вы запрашиваете те же основные параметры (40 В, 150 мА, …), сегодня просто нет лучшей ИС. Есть только более качественные с низким напряжением (10В и меньше), и стоят они намного дороже LM723. Это сравнение яблок и апельсинов. Пользователь C: LM723 вообще не снят с производства, продается TI миллионами, доступен у всех дистрибьюторов электроники по очень низкой цене. Пользователь D: Производительность LM723 неплохая, особенно в отношении шума и долговременной стабильности. Какие ИС , сопоставимые с , сейчас намного лучше? Пользователь A: Молчание или отсутствие ответа. (**) Со времени последнего обновления на рынке произошли некоторые изменения, связанные с доступностью и качеством некоторых схем LM723. Во-первых, ST вышла из бизнеса LM723. Эту часть больше не делают. Как я обнаружил (и другие тоже), их потребительские детали были немного дрейфующими (в пределах спецификаций), вероятно, из-за перехода на новый производственный процесс с не только улучшениями, как следствие. Для вашего основного блока питания они по-прежнему хороши, а уровень шума довольно низкий. Во-вторых, TI купила изобретателя LM723, National Semiconductor. Оба производили 723 в течение десятилетий, а после продажи TI приняла обозначение LM723 от National Semiconductor и использовала собственное обозначение uA723. Детали LM723 были показаны как снятые с производства, но детали uA723 все еще доступны в PDIP, CDIP и TO-99. (***) Очень хорошее видео от Горана Дзамбазова об известной, но неправильно спроектированной схеме Elektor, позволяющей запускать LM723 с выходным напряжением от нуля вольт, можно посмотреть здесь: Нажмите здесь, чтобы посмотреть видео о том, как не сделать блок питания LM723, начиная с 0 В Некоторые чудеса приходят (очень) поздно. Журнал Elektor теперь отреагировал на это видео https://www.elektormagazine.com/news/0-30v-ua723-based-regulated-power-supply и признал, что статья на английском языке была чушью. Похоже, что исходная статья на голландском была в порядке, но переводчик увлекся превосходной степенью… Если Elektor пытается продать вам дизайн как «лабораторный», «прецизионный»… недоверие — это всегда хорошая идея. Нравится Загрузка… Фарва Навази Что делать, если вам требуется регулируемое напряжение для электроники, которую вы делаете, но у вас есть только фиксированное напряжение переменного тока? Теперь сначала вам нужно преобразовать это напряжение переменного тока, а затем также сделать его регулируемым. Итак, мы здесь, чтобы решить вашу проблему. Теперь вы можете сделать регулятор напряжения самостоятельно. В этом уроке мы создадим «Схему регулируемого регулятора напряжения 30 В». Buy From Amazon The following components are required to make an Adjustable Voltage Regulator Circuit For a detailed description of pinout, dimension features, and specifications download the datasheet of LM723 Our circuit of Adjustable Регулятор напряжения включает в себя схему двухполупериодного выпрямителя, выполненную с помощью четырех диодов. Таким образом, получается выпрямленное постоянное напряжение, которое в дальнейшем фильтруется с помощью конденсаторов С1 и С2. И затем это выпрямленное напряжение подается на выводы 11 и 12 микросхемы. Опорный контакт соединен с землей с помощью потенциометра RV1 и резистора R1. RV1 предназначен для регулировки уровней выходного напряжения на выводе Vout, который подключен к биполярному силовому транзистору Дарлингтона, управляющему нагрузкой.
Выходной каскад LM723 представляет собой NPN Darlington, который может управлять током, но не потреблять любой ток. Особенно при управлении полевыми МОП-транзисторами вам может понадобиться стабилизирующий резистор, чтобы спадающие фронты были достаточно быстрыми для ваших нужд.
Путь — это либо измерение высоких частот с помощью операционного усилителя, который может это сделать, либо плавающая конструкция, такая как знаменитый Elektor из 19-го века.82 (1 х LM723, 2 х LM741). Экзотические варианты использования регулятора LM723
Это самонагревающаяся ссылка. Измерения выходного шума регулятора LM723
От производителя блоков питания я прочитал переписку по электронной почте с технической поддержкой TI, где он также утверждал, что в последних частях больше дрейфа. После некоторого пинг-понга TI рекомендовала часть MIL-spec и гарантировала, что она будет свободна от дрейфа.
В случае неправильно спроектированного блока питания упрощенное решение с термонестабильным стабилитроном можно было бы заменить более качественным источником отрицательного напряжения — как насчет другого LM723 🙂 Вот так:
LM723 Регулируемый Регулятор напряжения 30 В Цепь
Введение
Регулируемое напряжение означает, что выход можно регулировать в любом месте в заданном диапазоне. Наша схема основана на микросхеме LM723_DIP14, которая имеет широкий спектр применения в регуляторах и контроллерах. Кроме того, эта микросхема потребляет меньше тока, что делает ее более перспективной. Hardware Components
S.No Components Value Qty 1 IC LM723 1 2 Transistor 2N6043 1 3 Potentiometer 10K 1 4 Electrolytic Capacitor 1000µF,470µF,100nF,100nF 1,1,2,1 5 Ceramic Capacitor 100nF 1 6 Diode Bridge Round 2W10 1 7 Resistor 680Ω, 82k, 1k, 8.
2k, 2.2k, 0.18Ω 1,11,1 8 Разъем 2-Pin 2 LM723 Pinout
Adjustable Voltage Regulator Circuit
Working Explanation
