Lm7812 характеристики. Стабилизатор напряжения LM7812: характеристики, применение и схема включения

Что представляет собой микросхема LM7812. Каковы ее основные характеристики и параметры. Как правильно подключить LM7812 в схему. Где применяется данный стабилизатор напряжения. Какие существуют аналоги LM7812.

Что такое стабилизатор напряжения LM7812

LM7812 — это интегральный линейный стабилизатор напряжения, предназначенный для получения стабилизированного выходного напряжения 12 В. Данная микросхема относится к популярному семейству стабилизаторов LM78XX.

Основные характеристики LM7812:

• Выходное напряжение: 12 В
• Максимальный выходной ток: 1 А
• Входное напряжение: 14,5-27 В
• Падение напряжения: около 2 В
• Точность стабилизации: ±4%
• Встроенная защита от перегрева и короткого замыкания

LM7812 выпускается в корпусе TO-220, имеющем 3 вывода. Это недорогая и надежная микросхема, которая широко применяется для стабилизации напряжения в различных электронных устройствах.

Принцип работы стабилизатора LM7812

Как работает стабилизатор LM7812? Принцип его действия основан на компенсационном методе стабилизации напряжения:

1. На вход подается нестабилизированное напряжение выше 14,5 В
2. Внутренний опорный источник формирует эталонное напряжение 12 В
3. Выходное напряжение сравнивается с опорным
4. При отклонении выходного напряжения от 12 В срабатывает цепь обратной связи
5. Регулирующий элемент изменяет свое сопротивление, поддерживая на выходе стабильные 12 В

Таким образом, LM7812 постоянно отслеживает и корректирует выходное напряжение, обеспечивая его стабильность при изменениях входного напряжения и тока нагрузки.

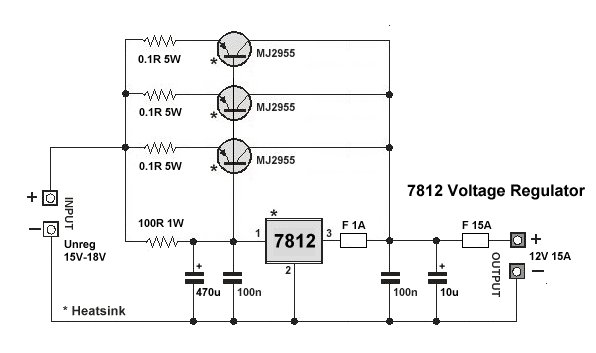

Схема включения стабилизатора LM7812

Для правильной работы LM7812 необходимо соблюдать следующую схему включения:

• На вход (вывод 1) подается нестабилизированное напряжение 14,5-27 В
• Выход (вывод 3) соединяется с нагрузкой
• Общий вывод (2) подключается к «минусу» схемы
• Между входом и общим выводом устанавливается конденсатор 0,33 мкФ
• Между выходом и общим выводом ставится конденсатор 0,1 мкФ

Входной конденсатор сглаживает пульсации, а выходной улучшает переходные характеристики. При токе нагрузки более 0,5 А рекомендуется использовать радиатор для отвода тепла от микросхемы.

Основные параметры стабилизатора LM7812

Рассмотрим подробнее ключевые характеристики и параметры LM7812:

Выходное напряжение

Номинальное выходное напряжение составляет 12 В ± 4%. То есть реальное напряжение на выходе может находиться в диапазоне 11,52-12,48 В. Точность поддержания напряжения зависит от температуры, входного напряжения и тока нагрузки.

Максимальный выходной ток

LM7812 способен обеспечить максимальный выходной ток до 1 А. Однако без использования радиатора рекомендуется ограничивать ток нагрузки до 0,5 А во избежание перегрева микросхемы.

Входное напряжение

Диапазон входных напряжений составляет 14,5-27 В. Минимальная разница между входным и выходным напряжением должна быть не менее 2,5 В для обеспечения стабильной работы.

Рассеиваемая мощность

Максимальная рассеиваемая мощность без радиатора — около 2 Вт. При больших токах нагрузки необходимо использовать радиатор для отвода тепла от корпуса микросхемы.

Области применения стабилизатора LM7812

Благодаря своей простоте и надежности, LM7812 нашел широкое применение в различных областях электроники:

• Источники питания для электронных устройств
• Зарядные устройства
• Автомобильная электроника
• Промышленная автоматика
• Бытовая техника
• Контрольно-измерительное оборудование
• Системы безопасности и видеонаблюдения

LM7812 часто используется для питания операционных усилителей, микроконтроллеров, реле, светодиодов и других компонентов, требующих стабильного напряжения 12 В.

Преимущества и недостатки стабилизатора LM7812

Рассмотрим основные плюсы и минусы использования LM7812:

Преимущества:

• Простота применения
• Низкая стоимость
• Высокая надежность
• Встроенная защита от перегрузок
• Широкий диапазон входных напряжений
• Малое число внешних компонентов

Недостатки:

• Низкий КПД (около 50%)
• Значительное тепловыделение
• Необходимость в радиаторе при больших токах
• Фиксированное выходное напряжение

Несмотря на недостатки, простота и надежность делают LM7812 популярным выбором для многих применений, где не требуется высокий КПД.

Аналоги стабилизатора LM7812

Существует ряд микросхем, которые могут использоваться в качестве альтернативы LM7812:

• L7812 — полный аналог от STMicroelectronics
• MC7812 — аналог от ON Semiconductor
• KA7812 — версия от Fairchild Semiconductor
• LM2940-12 — низкопадающий стабилизатор на 12 В
• LM317 — регулируемый стабилизатор, настраиваемый на 12 В

При выборе аналога важно учитывать не только выходное напряжение, но и другие параметры — максимальный ток, допустимое входное напряжение, точность стабилизации.

Проверка работоспособности LM7812

Как убедиться, что микросхема LM7812 исправна? Для этого можно выполнить следующие шаги:

1. Подключить LM7812 по стандартной схеме включения
2. Подать на вход напряжение 15-20 В
3. Измерить напряжение на выходе — оно должно быть около 12 В
4. Подключить нагрузку и проверить стабильность выходного напряжения
5. Измерить падение напряжения между входом и выходом — оно должно быть 2-3 В

Если все параметры в норме, то стабилизатор исправен и готов к работе. При отклонениях от нормы возможна неисправность микросхемы.
