Мощный резистор. Мощные резисторы: характеристики, применение и выбор

Что такое мощные резисторы. Для чего используются мощные резисторы. Какие бывают типы мощных резисторов. Как правильно выбрать мощный резистор для конкретной задачи. На что обратить внимание при покупке мощного резистора.

Что такое мощные резисторы и их основные характеристики

Мощные резисторы — это электронные компоненты, способные рассеивать значительное количество тепловой энергии при прохождении через них электрического тока. Основные характеристики мощных резисторов:

• Номинальная мощность — максимальная мощность, которую резистор может рассеивать в течение длительного времени без повреждений. Измеряется в ваттах (Вт).
• Номинальное сопротивление — электрическое сопротивление резистора, измеряемое в омах (Ом).
• Допуск — максимальное отклонение фактического сопротивления от номинального значения, выраженное в процентах.
• Температурный коэффициент сопротивления (ТКС) — изменение сопротивления при изменении температуры.
• Максимальное рабочее напряжение — предельное напряжение, которое может быть приложено к резистору.

Области применения мощных резисторов

Мощные резисторы находят широкое применение в различных областях электроники и электротехники:

• Силовая электроника — для ограничения пусковых токов, балластные резисторы в источниках питания.
• Автомобильная электроника — в системах управления двигателем, тормозной системе.
• Промышленное оборудование — в системах управления электроприводами, сварочных аппаратах.
• Измерительная техника — в высокоточных измерительных приборах в качестве эталонных резисторов.
• Аудиотехника — в усилителях мощности, акустических системах.

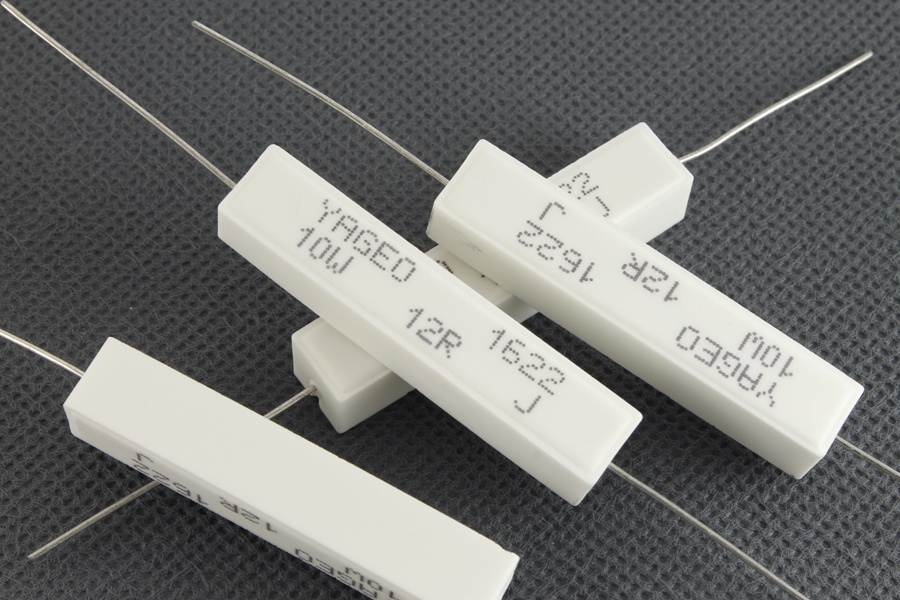

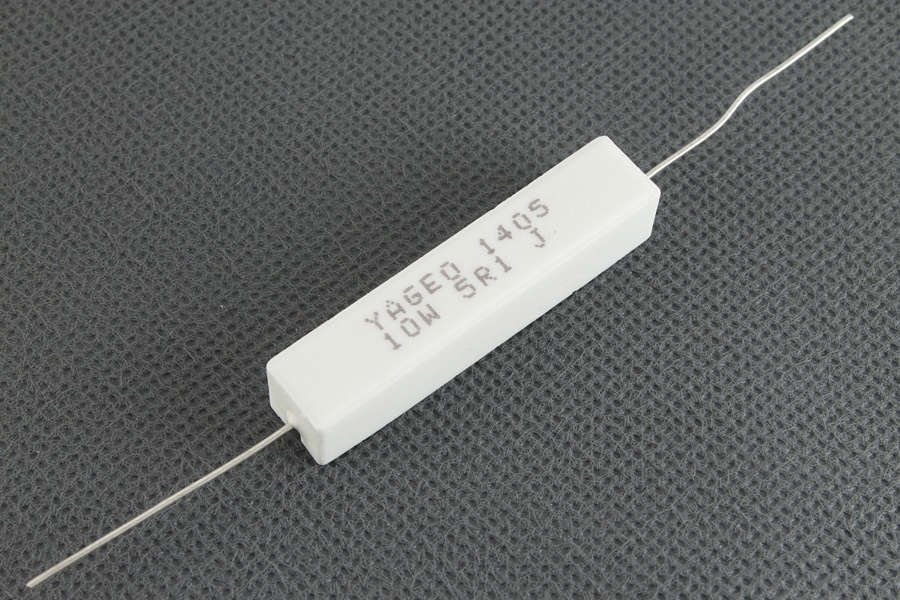

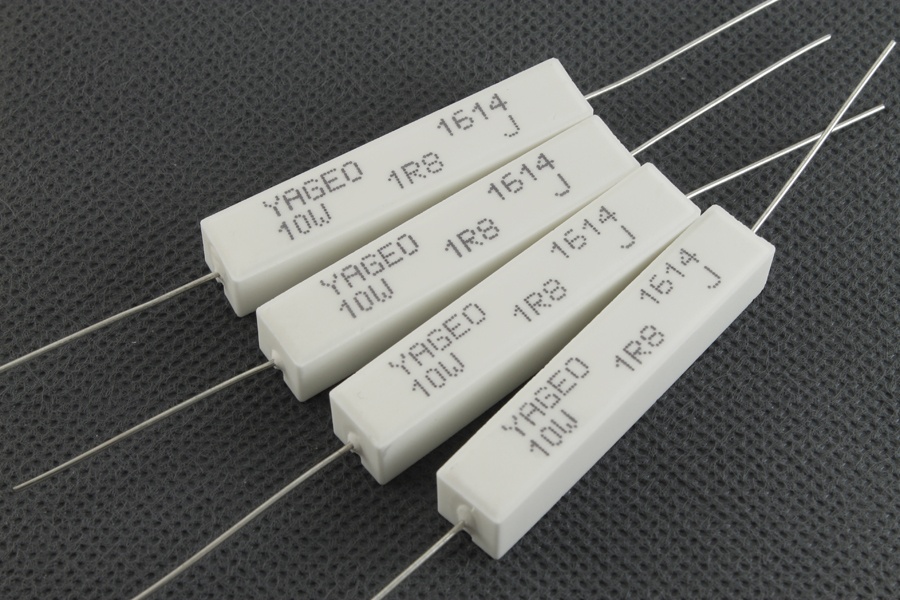

Основные типы конструкции мощных резисторов

По конструктивному исполнению мощные резисторы делятся на несколько основных типов:

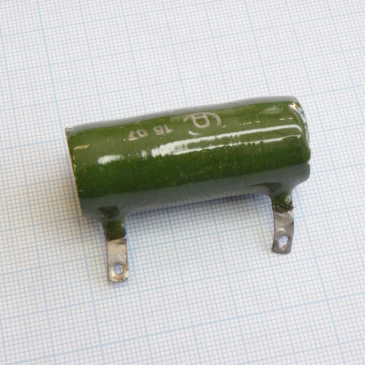

Проволочные резисторы

Изготавливаются путем намотки проволоки с высоким удельным сопротивлением на керамический сердечник. Обладают высокой точностью и стабильностью параметров. Применяются для больших мощностей рассеивания.

Керметные резисторы

Резистивный элемент выполнен из композиции металла и керамики. Отличаются компактными размерами и низкой стоимостью. Широко используются в бытовой электронике.

Металлопленочные резисторы

Тонкая металлическая пленка наносится на керамическую подложку. Обеспечивают высокую точность и стабильность. Применяются в прецизионных схемах.

Как правильно выбрать мощный резистор

При выборе мощного резистора необходимо учитывать следующие факторы:

• Требуемая мощность рассеивания с запасом 20-30%
• Номинальное сопротивление и допуск
• Максимальное рабочее напряжение
• Температурный коэффициент сопротивления
• Конструктивное исполнение и габариты
• Стоимость

Правильный выбор мощного резистора обеспечит надежную и долговременную работу электронного устройства.

Особенности монтажа и эксплуатации мощных резисторов

При использовании мощных резисторов следует учитывать некоторые особенности:

• Необходимо обеспечить хороший теплоотвод от корпуса резистора
• Рекомендуется применять охлаждающие радиаторы для резисторов большой мощности
• Нельзя превышать максимальную рабочую температуру корпуса
• При монтаже важно избегать механических напряжений на выводах
• В мощных схемах рекомендуется применять параллельное соединение резисторов

Соблюдение этих правил позволит продлить срок службы мощных резисторов и повысить надежность электронных устройств.

Ведущие производители мощных резисторов

На рынке мощных резисторов представлена продукция многих компаний. Среди ведущих производителей можно выделить:

• Vishay — широкий ассортимент мощных резисторов различных типов
• Ohmite — специализируется на производстве проволочных резисторов
• TE Connectivity — предлагает инновационные решения для силовой электроники
• Yageo — один из крупнейших производителей пассивных компонентов
• KOA Speer — выпускает высококачественные прецизионные резисторы

Продукция этих компаний отличается высоким качеством и надежностью, что обеспечивает их широкое применение в различных отраслях промышленности.

Тенденции развития технологии мощных резисторов

Технология производства мощных резисторов постоянно совершенствуется. Основные тенденции развития:

• Уменьшение габаритов при сохранении мощности рассеивания
• Повышение точности и стабильности параметров
• Расширение диапазона рабочих температур
• Разработка новых резистивных материалов
• Создание интеллектуальных резисторов с функцией самодиагностики

Развитие технологий позволяет создавать все более совершенные мощные резисторы, отвечающие растущим требованиям современной электроники.
