Что такое LM78L05. Какие у него основные характеристики. Как правильно использовать LM78L05 в схемах. Какие есть аналоги и альтернативы LM78L05. На что обратить внимание при работе с этим стабилизатором.
Общее описание и ключевые особенности LM78L05
LM78L05 — это популярный линейный стабилизатор напряжения, обеспечивающий на выходе стабильное напряжение 5В при токе до 100мА. Данная микросхема относится к семейству регуляторов LM78xx и выпускается в компактных корпусах, что делает ее удобной для применения в маломощных устройствах.
Основные характеристики LM78L05:
- Выходное напряжение: 5В ±5%
- Максимальный выходной ток: 100мА
- Диапазон входных напряжений: 7-30В
- Падение напряжения: около 2В
- Ток покоя: 3-5мА
- Рабочий температурный диапазон: 0…+125°C
LM78L05 имеет встроенную защиту от короткого замыкания и перегрева, что повышает надежность устройств на его основе. Благодаря компактности и низкому току потребления, эта микросхема часто используется в портативной электронике, измерительных приборах, системах автоматики и других маломощных применениях.
Назначение выводов и типовая схема включения LM78L05
Микросхема LM78L05 выпускается в корпусе TO-92 с тремя выводами:
- Вывод 1 — Вход (Input)
- Вывод 2 — Общий (GND)
- Вывод 3 — Выход (Output)
Типовая схема включения LM78L05 достаточно проста:
- На вход (вывод 1) подается нестабилизированное напряжение в диапазоне 7-30В.
- Общий вывод (2) соединяется с «землей» схемы.
- С выхода (вывод 3) снимается стабилизированное напряжение 5В.
- Для улучшения стабильности рекомендуется установить керамический конденсатор 0.1-0.33мкФ между входом и общим проводом, а также электролитический конденсатор 1-10мкФ между выходом и общим проводом.
Такая схема обеспечивает стабильное выходное напряжение 5В при входном напряжении до 30В и токе нагрузки до 100мА.
Особенности применения LM78L05 в электронных устройствах
При разработке устройств на основе LM78L05 следует учитывать несколько важных моментов:
- Входное напряжение должно быть как минимум на 2В выше выходного для обеспечения стабильной работы. Оптимальная разница — 3-4В.
- Необходимо обеспечить адекватный теплоотвод, особенно при больших перепадах напряжения между входом и выходом или близких к максимальному выходных токах.
- Для снижения пульсаций рекомендуется использовать качественные керамические конденсаторы на входе и выходе стабилизатора.
- При работе с чувствительными цифровыми схемами может потребоваться дополнительная фильтрация выходного напряжения.
Соблюдение этих рекомендаций позволит создать надежный источник питания на основе LM78L05 для различных электронных устройств.
Сравнение LM78L05 с аналогами и альтернативными решениями
LM78L05 имеет ряд аналогов и альтернатив, каждый из которых может быть более подходящим в определенных ситуациях:
- LM7805 — более мощная версия, способная обеспечить ток до 1А. Подходит для устройств с большим энергопотреблением.
- L4931-5.0 — низкопадающий регулятор с меньшим падением напряжения. Эффективнее при работе от батарей.
- LM2931-5.0 — автомобильный вариант с расширенным диапазоном входных напряжений и защитой от обратной полярности.
- LP2950 — регулятор с очень низким током покоя, идеален для батарейных устройств.
- Импульсные преобразователи — обеспечивают более высокий КПД при больших перепадах напряжений, но сложнее в реализации и могут создавать помехи.
Выбор конкретного решения зависит от требований к устройству, включая входное напряжение, выходной ток, КПД, размеры и стоимость.
Типичные области применения LM78L05
LM78L05 широко используется в различных электронных устройствах и системах, где требуется стабильное напряжение 5В при относительно небольших токах. Вот некоторые типичные области применения:
- Портативная электроника: MP3-плееры, цифровые камеры, GPS-навигаторы
- Измерительные приборы: цифровые мультиметры, осциллографы, анализаторы спектра
- Системы автоматики: датчики, контроллеры, интерфейсные модули
- Компьютерная периферия: USB-хабы, кардридеры, веб-камеры
- Аудиотехника: предусилители, эффект-процессоры, микрофонные системы
В этих применениях LM78L05 обеспечивает надежное и стабильное питание для микроконтроллеров, операционных усилителей, логических микросхем и других компонентов, требующих напряжения 5В.
Рекомендации по выбору компонентов обвязки для LM78L05
Для оптимальной работы LM78L05 важно правильно подобрать компоненты обвязки:
- Входной конденсатор:
- Рекомендуется использовать керамический конденсатор емкостью 0.1-0.33мкФ
- Располагать максимально близко к выводам микросхемы
- При значительных пульсациях входного напряжения может потребоваться дополнительный электролитический конденсатор большей емкости
- Выходной конденсатор:
- Электролитический конденсатор емкостью 1-10мкФ
- Параллельно ему рекомендуется установить керамический конденсатор 0.1мкФ для подавления высокочастотных помех
- Защитные диоды:
- При работе с индуктивными нагрузками рекомендуется установить защитный диод между выходом и входом для защиты от обратных выбросов напряжения
Правильный выбор и расположение этих компонентов обеспечит стабильную работу LM78L05 и минимизирует уровень пульсаций и помех в выходном напряжении.
Возможные проблемы при использовании LM78L05 и способы их решения
При работе с LM78L05 могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:- Перегрев микросхемы:
- Причина: слишком большая разница между входным и выходным напряжением или превышение максимального тока
- Решение: использовать радиатор или заменить на более мощный стабилизатор
- Нестабильное выходное напряжение:
- Причина: недостаточная емкость конденсаторов или их неправильное расположение
- Решение: увеличить емкость конденсаторов и расположить их ближе к выводам микросхемы
- Высокий уровень пульсаций:
- Причина: сильные пульсации входного напряжения или наводки от близко расположенных цепей
- Решение: улучшить фильтрацию входного напряжения, использовать экранирование
- Низкий КПД при большой разнице входного и выходного напряжений:
- Решение: использовать импульсный преобразователь или каскадное включение стабилизаторов
Внимательный подход к проектированию схемы и правильный выбор компонентов позволят избежать большинства проблем при работе с LM78L05.
стабилизатор напряжения; линейный,нерегулируемый; 5В; TO92 производства CDIL LM78L05-CDI
Главная Каталог Полупроводники Микросхемы Регуляторы напряжения — микросхемы Линейные стабилизаторы — микросхемы Стабилизаторы напряжения нерегулируемые| Количество | Цена ₽/шт |
|---|---|
| +20 | 6.3 |
| +100 | |
| +500 | 3.7 |
| +610 | 2.83 |
| +1675 | 2.67 |
Условия
Срок поставки 5-10 рабочих дней
Цена включает НДС Cрок поставки и цену сообщим по вашему запросуАртикул
LM78L05-CDIПроизводитель
CDILТехническое описание:
Вы можете запросить у нас любое количество LM78L05, просто отправьте нам запрос на поставку.
Мы работаем с частными и юридическими лицами.
Работаем с частными и юридическими лицами.
LM78L05-CDI описание и характеристики
IC: стабилизатор напряжения; линейный,нерегулируемый; 5В; TO92
Производитель
CDIL
Монтаж
THT
Рабочая температура
0…125°C
Корпус
TO92
Рабочее напряжение
7…20В
Выходное напряжение
5В
Вид упаковки
россыпью
Падение напряжения
1,7В
Тип микросхемы
стабилизатор напряжения
Кол-во каналов
1
Вид стабилизатора напряжения
линейный, нерегулируемый
Бесплатная доставка
заказов от 5000 ₽
Доставим прямо в руки или в ближайший пункт выдачи
Смежные товары
Сколько емкости мне нужно на входе LM78L05?
Пожалуйста, подтвердите максимальный ток нагрузки <1 мА. Это имеет огромное значение.
Простой шунтирующий регулятор с регулятором стабилитрона для значительного уменьшения пиков:
Два резистора, стабилитрон и TL431 или аналогичный шунтирующий регулятор и несколько конденсаторов были бы ОЧЕНЬ адекватными во многих случаях.
Резисторы последовательно снижают напряжение от 24 В до 5 В. Стабилизатор в средней точке резистора зажимает это, скажем, до 12 В или некоторого удобного значения и значительно уменьшает переходные процессы. Конденсатор через стабилитрон еще больше усиливает этот эффект. TL431 рассеивает нежелательный ток.
Пример. Допустим, вы хотите <= 1 мА, Vin min = 20 В, Vin max = 30 В, Vout = 5 В.
Rmax = Vdrop / I max = (20-5) / 0,001A = 15k.
Теперь рассчитайте макс. 5 мА для большого запаса = 3k макс. Для 5 мА, поэтому немного выше, ОК.
Разделить! ~ = 3k на ~ = 2: 1, скажем, 2k2 и 1k.
2к2 упадет ~ 10В при Vinmin = 20В, а 1к упадет примерно на 5В.
Поместите стабилитрон ~ + 9V в середину двух R. 2/2200 = 0,22 Вт.
Используйте резистор 1/2 Вт ИЛИ несколько уменьшите ток.
Добавьте, скажем, 10 мкФ и 0,1 мкФ керамики через стабилитрон, и результат должен быть хорошим во многих случаях. Постоянная времени 2к2 / 1к + 10 мкФ = ~ 150 Гц. Около 25 Гц угловой частоты. Используйте 100 мкФ электролитического раствора для более условного отказа. TL431 добавит дополнительный шумоподавление.
** Комментарий к регуляторам семейства LM29xx:
Многие из них специально разработаны для автомобильной среды (проверьте технические характеристики в каждом случае) и сохранятся в местах, где LM7805 будет разрушен или защитит вашу цепь с питанием 5 В в ситуациях, когда LM7805 позволил бы его разрушить.
Лист данных LM2940 здесь .
Это 5В. 1А регулятор. $ 1,65 / 1 в Digikey и $ 1,15 / 100 и около $ 0,60 в очень больших объемах — для пакета TO220 в каждом случае.
Они говорят:
Регулятор положительного напряжения LM2940 / LM2940C имеет возможность подачи 1А выходного тока с напряжением падения обычно 0,5 В и максимум 1 В во всем температурном диапазоне. Кроме того, была включена схема уменьшения тока покоя, которая уменьшает ток заземления, когда разница между входным напряжением и выходным напряжением превышает приблизительно 3 В. Следовательно, ток покоя с выходным током 1 А и перепадом входного-выходного напряжения 5 В составляет всего 30 мА. Более высокие токи покоя существуют только тогда, когда регулятор находится в режиме отключения (VIN — VOUT ≤ 3 В).
Разработанный также для применения в автомобилях ,
LM2940 / LM2940C и все регулируемые схемы защищены от
установка с обратной батареей или прыжки с двумя батареями [в зависимости от условий в автомобилях].Во время переходных процессов в сети, таких как сброс нагрузки, когда входное напряжение может на мгновение превысить указанное максимальное рабочее напряжение, регулятор автоматически отключится, чтобы защитить как внутренние цепи, так и нагрузку.
LM2940 / LM2940C не может быть поврежден временной вставкой зеркального отображения.
Также имеются знакомые функции регулятора, такие как защита от короткого замыкания и тепловой перегрузки.
Особенности
Падение напряжения обычно 0,5 В @ Iout = 1 А
Выходной ток более 1А
Выходное напряжение обрезается перед сборкой
Защита от обратной батареи
Внутренний предел тока короткого замыкания
Защита от вставки зеркального изображения
Lm78l05 datasheet на русском — Яхт клуб Ост-Вест
Даташит поиск по электронным компонентам в формате pdf на русском языке. Бесплатная база содержит более 1 000 000 файлов доступных для скачивания. Воспользуйтесь приведенной ниже формой или ссылками для быстрого поиска (datasheet) по алфавиту.Если вы не нашли нужного Вам элемента, обратитесь к администрации проекта .
| Номер в каталоге | Описание (Функция) | производитель |
| LM78L05 | 100-mA Fixed Output Linear Regulator | Texas Instruments |
| Другие PDF | недоступен. |
| LM78L05 Datasheet PDF : |
Description
The LM78Lxx series of three terminal positive regulators is available with several fixed output voltages, making them useful in a wide range of applications. Used as a Zener-diode and resistor combination replacement, the LM78Lxx usually provides an effective output impedance improvement of two orders of magnitude and lower quiescent current. These regulators can provide local, on-card regulation, eliminating distribution problems associated with single-point regulation. The available voltages allow the LM78Lxx to be used in logic systems, instrumentation, HiFi, and other solid-state electronic equipment.
The LM78Lxx is available in the plastic TO-92 (LP) package, the SOIC (D) package, and a chip-sized package (8-Bump DSBGA) using TIs DSBGA package technology. With adequate heat sinking, the regulator can deliver 100-mA output current. Current limiting is included to limit the peak output current to a safe value. Safe area protection for the output transistors is provided to limit internal power dissipation. If internal power dissipation is too high for the heat sinking provided, the thermal shutdown circuit prevents the IC from overheating.
Features
• Input Voltage up to 30 V
• Output Voltage Tolerances of ±5% Over the
Temperature Range
• Available Output Voltages: 5 V, 6.2 V, 8.2 V, 9 V,
12 V, and 15 V
• Output Current of 100 mA
• Output Transistor Safe Area Protection
• Internal Thermal Overload Protection
• Internal Short-Circuit Current Limit
• No External Components
• Available in Tiny DSBGA Package
• Available in 3-Pin TO-92 and 8-Pin SOIC Low
Profile Packages
Applications
• Battery Chargers
• Portable Instrumentation
• LED Lighting
• Low Wattage Power Supplies
IC REG LINEAR 5V 100MA TO92-3 | IC REG LINEAR 5V 100MA TO92-3 | 1,558 | Cut Tape (CT) Tape & Box (TB) | Active | Просмотр подробностей |
IC REG LINEAR 5V 100MA TO92-3 | IC REG LINEAR 5V 100MA TO92-3 | 3,400 | Tape & Reel (TR) Cut Tape (CT7 900) Активный | Просмотр подробностей | |
IC REG LINEAR 5V 100MA TO92-3 | IC REG LINEAR 5V 100MA TO92-3 | 0 | Bulk | Устаревший | IC REG LINEAR 5V 100MA 8SOIC | 370 | Tube | Not for New Designs | Подробнее |
IC REG LINEAR 5V 10 0MA 8SOIC | IC REG LINEAR 5V 100MA 8SOIC | 0 | Tube | Active | Просмотреть подробности |
IC REG LINEAR 5V 100MA 8SOIC | LINEARTape & Reel (TR) | Not for New Designs | Посмотреть подробности | ||
IC REG LINEAR 5V 100MA 8SOIC | IC REG LINEAR 5V 100MA 8SOIC | 107,840 | ) | Active | Посмотреть подробности |
IC REG LINEAR 5V 100MA 8USMD | IC REG LINEAR 5V 100MA 810 | 9007 9007 9007 Катушка (TR)Active | Подробнее | ||
IC REG LINEAR 5V 100MA TO92-3 9000 7 | IC REG LINEAR 5V 100MA TO92-3 | 1,267 | Tape & Reel (TR) Cut Tape (CT) | Active | Просмотреть подробности |
IC REG LINEAR 5V 100MA 8USMD | IC REG LINEAR 5V 100MA 8USMD | 0 | Tape & Reel (TR) | Устарело | Подробнее |
IC REG LINEAR 5V 100MA TO92-3 | IC REG 3 | 1,591 | Cut Tape (CT) Tape & Box (TB) | Active | Просмотреть подробности |
IC REG LINEAR 5V 100MA 8SOIC | IC REG LINEAR 5V 100 3168 | Трубка | Актив | Просмотр деталей | |
IC REG LINEAR 5V 100MA 8USMD | IC REG LINEAR 5V 100MA 8USMD | 500 | Tape & Reel (TR) Cut Tape (CT) Digi-Reel® | Active | Подробнее |
IC REG LINEAR 5V 100MA TO92-3 | IC REG LINEAR 5V 100MA TO 3 | 0 | Навалом | Активно | Подробнее |
IC REG LINEAR 5V 100MA 8SOIC | IC REG LINEAR 5V 100MA 8SOIC | 0 | TRape Cut Tape (CT) Digi-Reel® | Active | Подробнее |
Распиновка LM78L05, эквивалент, характеристики, использование и другие подробности
LM78L05 — это ИС стабилизатора положительного напряжения 5 В, 100 мА, доступная в TO-92 и других небольших корпусах.В этом посте мы собираемся обсудить распиновку LM78L05, эквивалент, функции, использование и другие подробности об этой ИС.
Характеристики / Технические характеристики- ТО-92 Упаковка
- Малый размер
- Низкая стоимость
- Максимальный выходной ток 100 мА
- Возможность защиты от короткого замыкания
- Возможность отключения при перегреве
- Подлинно для использования в коммерческих устройствах
- Точный и стабильный выход 5 В
- Максимальное входное напряжение 35 В постоянного тока
- Низкий ток в режиме ожидания, всего от 3 мА до 5 мА.
Если вы ищете слаботочную (до 100 мА) замену LM7805 для вашей конструкции или схемы, то LM78L05 может быть для вас хорошим выбором. LM78L05 — это микросхема из серии стабилизаторов положительного напряжения LM78Lxx, обеспечивающая фиксированный выходной ток 5 В и 100 мА постоянного тока. Он доступен в ТО-92 и других небольших упаковках. Он имеет множество функций, таких как низкий ток покоя, защита от короткого замыкания, безопасная зона, защита от перегрева и т. Д.
Микросхема также имеет широкий диапазон входных напряжений от 7 В до 35 В постоянного тока. Входное напряжение не должно быть меньше 7 В, потому что для обеспечения стабильного выходного напряжения 5 В для ИС требуется минимум два вольта выше выходного напряжения.
В заключение, все описанные выше особенности делают LM78L05 надежной ИС для использования во многих коммерческих и образовательных приложениях. Поэтому, если вам требуется такая же замена LM7805 с небольшим размером и низким током, вы можете использовать LM78L05 IC.
ПриложенияЦепи понижающего напряжения
Цепи питания
Цепи зарядного устройства
Приложения, связанные с микроконтроллером
Запасные и аналогичные ИС
L4931-5.0, LM2931-5.0, NTE977, LP2950 5.0. Всегда проверяйте конфигурацию контактов перед заменой в вашей схеме или схемотехнике.
LM78L05 Цепь источника питания 5 ВНа схеме ниже показана схема источника питания 5 В с использованием микросхемы LM78L05.
Как безопасно работать в цепи в течение длительного времениДля обеспечения долговременной работы регулятора напряжения LM78L05 рекомендуется всегда использовать его на 20% ниже его максимальных значений.Максимальная нагрузка, которую может выдержать ИС, составляет 100 мА постоянного тока в течение длительного времени, и безопасность не должна работать с нагрузкой более 80 мА постоянного тока. Максимальное входное напряжение составляет 35 В постоянного тока. В целях безопасности не обеспечивайте входное напряжение более 28–30 В постоянного тока. Всегда эксплуатируйте ИС при температуре от 0 до 125 градусов по Цельсию. Диапазон температур хранения от -65 до +150 по Цельсию.
Лист данныхЧтобы загрузить техническое описание, просто скопируйте и вставьте приведенную ниже ссылку в свой браузер.
https://cdn.datasheetspdf.com/pdf-down/L/M/7/LM78L08A_FairchildSemiconductor.pdf
Конденсатор— Сколько емкости мне нужно на входе LM78L05
Подтвердите, что максимальный ток нагрузки <1 мА. В этом огромная разница.
Простой шунтирующий стабилизатор со стабилитроном для значительного уменьшения выбросов:
Два резистора, стабилитрон и TL431 или аналогичный шунтирующий стабилизатор и несколько конденсаторов были бы ОЧЕНЬ адекватными во многих случаях.Резисторы
последовательно понижают напряжение с 24 В до 5 В. Стабилитрон в средней точке резистора фиксирует это значение до 12 В или другого удобного значения и значительно снижает переходные процессы. Конденсатор на стабилитроне еще больше усиливает этот эффект. TL431 рассеивает нежелательный ток.
Пример — Допустим, вы хотите <= 1 мА, Vin min = 20V, Vin max = 30V, Vout = 5V.
Rmax = Vdrop / I max = (20-5) / 0,001A = 15k.
Теперь спроектируйте для максимального запаса 5 мА для большого запаса = 3 кОм для 5 мА, так что немного выше ОК.
Разделить! ~ = 3k на ~ = 2: 1, чтобы получилось 2k2 и 1k.2/2200 = 0,22 Вт.
Используйте резистор 1/2 Вт ИЛИ немного уменьшите ток.
Добавьте, скажем, керамику 10 мкФ и 0,1 мкФ через стабилитрон, и во многих случаях результат должен быть хорошим. Постоянная времени 2k2 / 1k + 10 мкФ = ~ 150 Гц. Частота излома около 25 Гц. Используйте электролит 100 мкФ для более условного отклонения. TL431 добавит дополнительное подавление шума.
** Комментарий к регуляторам семейства LM29xx:
Многие из них специально разработаны для автомобильной среды (проверьте спецификации в каждом случае) и выживут в местах, где будет разрушен LM7805, или защитят вашу цепь с питанием 5 В в ситуациях, когда LM7805 позволит ему разрушиться.
Технический паспорт LM2940 здесь.
Это 5В. Регулятор 1А. 1,65 доллара за 1 в Digikey и 1,15 доллара за 100 и около 0,60 доллара в очень больших объемах — за пакет TO220 в каждом случае.
Говорят:
Регулятор положительного напряжения LM2940 / LM2940C имеет возможность источника выходного тока 1А с падением напряжения обычно 0,5 В и максимум 1 В во всем диапазоне температур. Кроме того, была включена схема уменьшения тока покоя, которая снижает ток заземления. когда разница между входным напряжением и выходом напряжение превышает примерно 3 В.Ток покоя с выходным током 1А и дифференциалом ввода-вывода 5В поэтому составляет всего 30 мА. Существуют только более высокие токи покоя когда регулятор находится в режиме отключения (VIN — VOUT ≤ 3 В).
Также для автомобилей ,
LM2940 / LM2940C и все регулируемые схемы защищены от
обратных батарейных установок или скачков с двумя батареями [в зависимости от условий эксплуатации автомобилей].Во время переходных процессов в линии, например, сброса нагрузки, когда входное напряжение может на мгновение превысит указанное максимальное рабочее напряжение, регулятор автоматически отключится для защиты обоих внутренние цепи и нагрузка.
LM2940 / LM2940C не может быть поврежден временной вставкой зеркального изображения.
Знакомые функции регулятора, такие как короткое замыкание и тепловая перегрузка Также предусмотрена защита.
Характеристики
Падение напряжения обычно 0,5 В при Iout = 1 А
Выходной ток более 1 А
Уменьшение выходного напряжения перед сборкой
Защита от обратной батареи
Внутренний предел тока короткого замыкания
Защита от вставки зеркального изображения

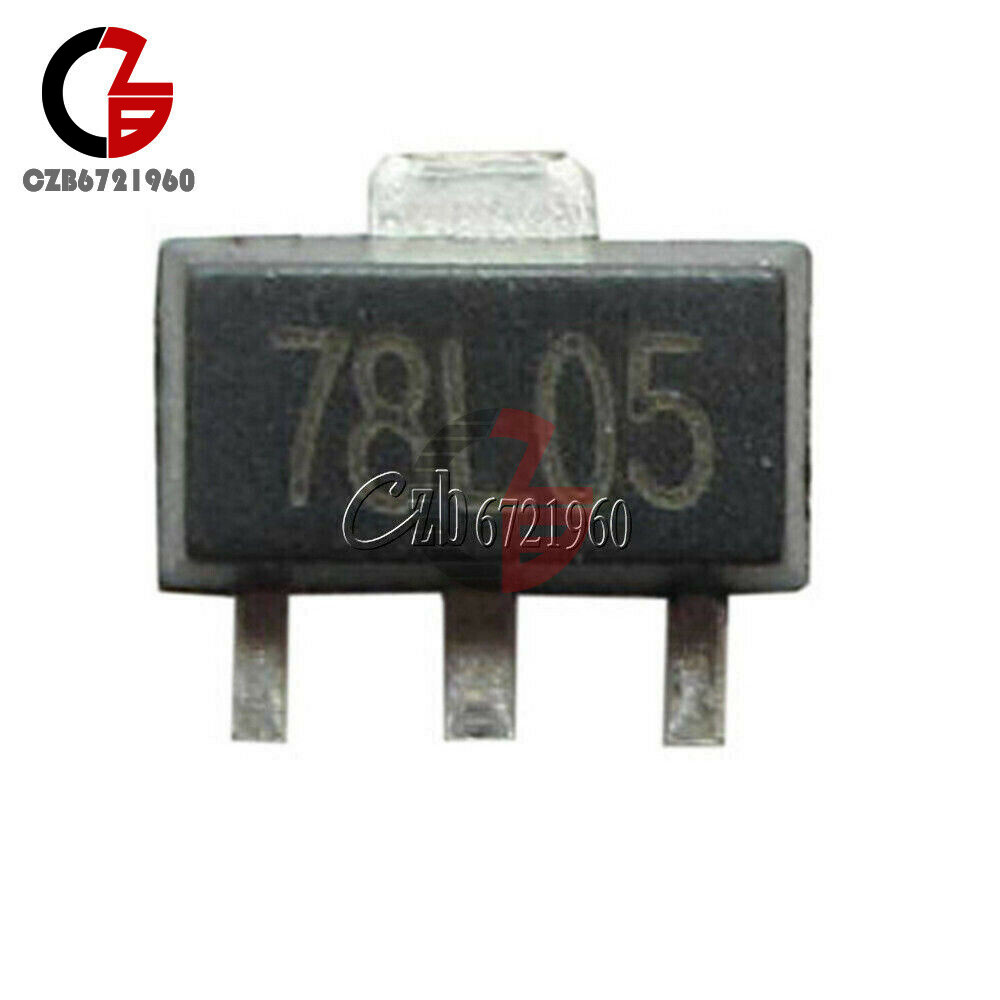

LM78L05 ИС регулятора напряжения — Rahima Electronics
Описание
Нерегулируемое входное напряжение
Характеристики регулятора 78L05:
Регулятор положительного напряжения 5 В
Выходной ток до 100 мА
Максимальная конфигурация выводов: № контакта
ion: 1
Выход (VPin Name
Descripto)
Выходы регулируемые + 5v2
Земля (Gnd)
Подключен к земле
3: Вход (V +) Входное напряжение 30 В
Рабочий ток (IQ) 5 мА
Внутренняя тепловая перегрузка и короткое замыкание имеется защита от ограничения тока цепи.
Выпускается в упаковке ТО-92, СО-8 и СОТ-89
Примечание. Полную техническую информацию можно найти в таблице данных 78L05 в конце этой страницы.
Альтернативный регулятор для 78L05:
LM7806, LM7809, LM7812, LM317, LM7905, LM7912, LM117V33, XC6206P332MR.
Регуляторы эквивалентного напряжения78L05:
LM7805, AMS7111
Где использовать 78L05:
Регуляторы напряжения очень распространены в электронных схемах. Они обеспечивают постоянное выходное напряжение для переменного входного напряжения. В нашем случае 78L05 IC является культовой ИС регулятора, которая находит свое применение в большинстве проектов. Название 78L05 означает два значения: «78» означает, что это стабилизатор положительного напряжения, а «05» означает, что он обеспечивает выходное напряжение 5 В. Таким образом, наш 7805 будет обеспечивать выходное напряжение +5 В.
Нерегулируемое входное напряжение
Характеристики регулятора 78L05:
Стабилизатор положительного напряжения 5 В
Выходной ток до 100 мА
Максимальная конфигурация контактов:
Номер контакта: 1 Выход
(имя VPin
Описание)
Выходы регулируемые + 5v2
Земля (Gnd)
Подключено к земле
3: Вход (V + ) Входное напряжение составляет 30 В
Рабочий ток (IQ) составляет 5 мА.
Доступна внутренняя защита от тепловой перегрузки и тока короткого замыкания.
Выпускается в упаковке ТО-92, СО-8 и СОТ-89
Примечание. Полную техническую информацию можно найти в таблице данных 78L05 в конце этой страницы.
Альтернативный регулятор для 78L05:
LM7806, LM7809, LM7812, LM317, LM7905, LM7912, LM117V33, XC6206P332MR.
Регуляторы эквивалентного напряжения78L05:
LM7805, AMS7111
Где использовать 78L05:
Регуляторы напряжения очень распространены в электронных схемах. Они обеспечивают постоянное выходное напряжение для переменного входного напряжения. В нашем случае 78L05 IC является культовой ИС регулятора, которая находит свое применение в большинстве проектов. Название 78L05 означает два значения: «78» означает, что это стабилизатор положительного напряжения, а «05» означает, что он обеспечивает выходное напряжение 5 В.Таким образом, наш 7805 будет обеспечивать выходное напряжение +5 В.
Нерегулируемое входное напряжение
78L05 Характеристики регулятора:
Стабилизатор положительного напряжения 5 В
Выходной ток до 100 мА
Максимальная конфигурация контактов:
Номер контакта: 1 Выход
(имя VPin
Описание)
Выходы регулируемые + 5v2
Земля (Gnd)
Подключено к земле
3: Вход (V + ) Входное напряжение составляет 30 В
Рабочий ток (IQ) составляет 5 мА.
Доступна внутренняя защита от тепловой перегрузки и тока короткого замыкания.
Выпускается в упаковке ТО-92, СО-8 и СОТ-89
Примечание. Полную техническую информацию можно найти в таблице данных 78L05 в конце этой страницы.
Альтернативный регулятор для 78L05:
LM7806, LM7809, LM7812, LM317, LM7905, LM7912, LM117V33, XC6206P332MR.
Регуляторы эквивалентного напряжения78L05:
LM7805, AMS7111
Где использовать 78L05:
Регуляторы напряжения очень распространены в электронных схемах. Они обеспечивают постоянное выходное напряжение для переменного входного напряжения.В нашем случае 78L05 IC является культовой ИС регулятора, которая находит свое применение в большинстве проектов. Название 78L05 означает два значения: «78» означает, что это стабилизатор положительного напряжения, а «05» означает, что он обеспечивает выходное напряжение 5 В. Таким образом, наш 7805 будет обеспечивать выходное напряжение +5 В.
Только вошедшие в систему клиенты, которые приобрели этот продукт, могут оставлять отзыв.
У вас есть вопросы?
Напишите нам, заполнив форму ниже. Мы будем рады ответить на любые ваши вопросы!
[your_form_shortcode_here]Лист данных LM78L05 — LM78L12 — 3-контактные положительные регуляторы, Упаковка:
Серия LM78LXX, состоящая из трех клеммных положительных регуляторов, доступна с несколькими фиксированными выходными напряжениями, что делает их полезными в широком диапазоне приложений.При использовании в качестве замены комбинации стабилитрон / резистор LM78LXX обычно приводит к увеличению эффективного выходного импеданса на два порядка величины и более низкому току покоя. Эти регуляторы могут обеспечивать местное регулирование по картам, устраняя проблемы распределения, связанные с одноточечным регулированием. Доступные напряжения позволяют использовать их в логических системах, контрольно-измерительных приборах, Hi-Fi и другом твердотельном электронном оборудовании. LM78LXX доступен в пластиковом корпусе TO-92 (Z), пластиковом корпусе SO-8 (M) и корпусе размером с микросхему (8-Bump micro SMD) с использованием технологии корпусов National micro SMD.При соответствующем теплоотводе регулятор может выдавать выходной ток 100 мА. Ограничение тока включено, чтобы ограничить пиковый выходной ток до безопасного значения. Обеспечивается безопасная защита выходных транзисторов для ограничения внутреннего рассеивания мощности. Если внутреннее рассеивание мощности становится слишком большим для предусмотренного теплоотвода, включается схема теплового отключения, предотвращая перегрев ИС.
ХарактеристикиLM78L05 в корпусе micro SMD n Допуски выходного напряжения 5% в диапазоне температур n Выходной ток 100 мА n Внутренняя тепловая защита от перегрузки n Защита безопасной зоны выходного транзистора n Внутренний предел тока короткого замыкания n Доступен из пластика TO-92 и пластика SO-8 Низкопрофильные корпуса n Отсутствие внешних компонентов n Выходное напряжение 15 В n См. AN-1112 для получения информации о micro SMD
Рабочая температура перехода SO-8, TO-92 micro SMD Информация о пайке Инфракрасная или конвекционная (20 сек.) Волновая пайка (10 сек.) 235C 260C (время выполнения) до 85C
Если требуются устройства, указанные в военной / авиакосмической отрасли, пожалуйста, свяжитесь с национальным офисом продаж / дистрибьюторами полупроводников для получения информации о наличии и технических характеристиках. Рассеиваемая мощность (Примечание 5) Входное напряжение Температура хранения Восприимчивость к электростатическому разряду (Примечание 2) Внутреннее ограничение + 150C 1 кВ
Электрические характеристикиLM78LXX Пределы стандартного шрифта для = 25C, жирный шрифт применяется к 125C для корпусов SO-8 и TO-92 и до 85C для корпусов micro SMD.Пределы гарантируются производственным тестированием или методами корреляции с использованием стандартных методов статистического контроля качества (SQC). Если не указано иное: 0,1F. LM78L05
Если не указано иное, VIN = 10 В Символ VO Выходное напряжение 7 В VIN IO 40 мА (Примечание IO 70 мА (Примечание IQ Vn Линейное регулирование Нагрузка Регулировка тока покоя Изменение тока покоя Выходной шум Напряжение пульсации Подавление пульсаций от 8 В VIN до 100 кГц (Примечание Гц 8 В VIN 5 мА 7 В VIN 20V 8V VIN IO 40mA Параметр Условия Мин. 4,8 4,75 Тип. 5 Макс.2 5.25 Шт.
Пиковый выходной ток Среднее выходное напряжение TempcoМинимальное значение входного напряжения, необходимое для поддержания температурного сопротивления стабилизации линии (8-контактный микро SMD)
Если не указано иное, VIN = 12 В Символ VO Выходное напряжение 8,5 В VIN IO 40 мА (Примечание IO 70 мА (Примечание 3) Параметр Условия Мин. 5,95 5,9 Тип 6,2 Макс. 6,45 6,5 Единицы
Электрические характеристикиLM78LXX Пределы стандартного шрифта для = 25C, жирный шрифт применяется к 125C для корпусов SO-8 и TO-92 и до 85C для корпусов micro SMD.Пределы гарантируются производственным тестированием или методами корреляции с использованием стандартных методов статистического контроля качества (SQC). Если не указано иное: = 0,1F. (Продолжение) LM78L62AC
Symbol IQ Vn Стабилизация линии Стабилизация нагрузки Ток покоя Изменение тока покоя Выходной шум Подавление пульсаций напряжения от 8 В VIN до 100 кГц (Примечание Гц 10 В VIN -0,75 7,9 (продолжение) Если не указано иное, VIN = 12 В Параметры параметров 8,5 В VIN 20 В 9 В VIN IO 40 мА Мин. Тип Макс. ДБ мА мВ / C мА мВ Единицы
Минимальное значение входного напряжения, необходимого для поддержания линейного регулированияЕсли не указано иное, VIN = 14 В Символ VO Выходное напряжение 11 В VIN IO 40 мА (Примечание IO 70 мА (Примечание IQ Vn Регулировка нагрузки по линии) Ток покоя Изменение тока покоя Выходное шумовое напряжение Подавление пульсаций 12 VIN до 100 кГц (обратите внимание: Hz 12V VIN 9.9 11V VIN 23V 12V VIN IO 40mA Параметр Условия Мин. 7,87 7,8 Тип. 8,2 Макс. 8,53 8,6 Единицы
Регулятор напряжения LM78L05, रेगुलेटर्स, в Гиргаоне, Мумбаи, Regency Semiconductors Private Limited
О компании
Год основания 1989
Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)
Характер бизнеса Оптовый торговец
Количество сотрудников от 26 до 50 человек
Годовой оборот 10-25 крор
Участник IndiaMART с декабря 2005 г.
GST27AABCR0389P1ZT
Код импорта и экспорта (IEC) 03980 *****
Мы, Regency Semiconductors Private Limited , основанная в 1989 , ценимся среди наших клиентов за оптовую продажу, поставку, распространение, торговлю и импорт широкого спектра электронных продуктов.Ассортимент продукции состоит из электронных компонентов, интегральных схем и электронных транзисторов. Предлагаемые электронные и электрические компоненты, полученные от проверенных и надежных поставщиков в отрасли, известны среди наших клиентов благодаря своим богатым характеристикам, таким как компактный дизайн, беспроблемная установка, высокая производительность, прочная конструкция и низкие эксплуатационные расходы. Мы импортируем нашу продукцию из по всему миру .С помощью нашей богатой базы поставщиков мы смогли взять и выполнить массовые задания наиболее эффективным образом.Финансовая стабильность, репутация, доверие и доброжелательность — вот некоторые из параметров, по которым наши агенты по закупкам назначают наших поставщиков. Полное управление качеством, с нашей стороны, помогло нам предложить нашим клиентам бездефектный ассортимент. Кроме того, мы обеспечиваем доставку предлагаемого ассортимента электронных и электрических компонентов в течение гарантированного периода времени для клиентов.
Видео компании
Microsoft Word — CJ78L05_TO-92_.doc
% PDF-1.4 % 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj > эндобдж 4 0 obj> поток Acrobat Distiller 7.0 (Windows) 2006-09-21T09: 06: 41 + 08: 00PScript5.dll Версия 5.22006-09-21T09: 06: 41 + 08: 00application / pdf
