Что такое керамический конденсатор 222M. Какие у него основные характеристики. Где применяется конденсатор 222M. Как правильно выбрать и использовать данный тип конденсатора. На что обратить внимание при покупке.
Что представляет собой керамический конденсатор 222M

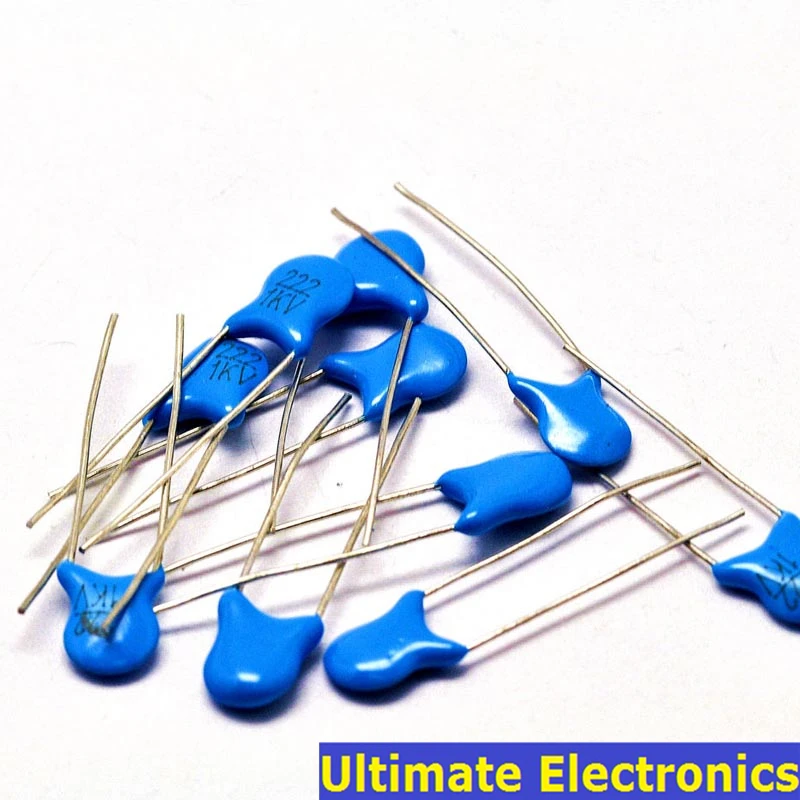

Керамический конденсатор 222M — это компактный электронный компонент, широко используемый в различных электрических схемах. Маркировка «222M» указывает на следующие характеристики:
- Емкость: 2200 пФ (2.2 нФ)
- Допустимое отклонение емкости: ±20%
- Рабочее напряжение: 1000 В
Цифры «222» в маркировке обозначают емкость 22 х 10^2 пФ = 2200 пФ. Буква «M» указывает на допуск ±20%. Высокое рабочее напряжение в 1000 В делает этот конденсатор подходящим для применения в высоковольтных цепях.
Основные характеристики керамического конденсатора 222M
Рассмотрим ключевые параметры данного типа конденсаторов:
- Емкость: 2200 пФ (2.2 нФ)
- Рабочее напряжение: 1000 В
- Допуск: ±20%
- Диэлектрик: керамика
- Температурный коэффициент емкости: Y5V
- Рабочая температура: -30°C до +85°C
- Размеры: зависят от конкретной модели, обычно 5-7 мм в длину
Благодаря керамическому диэлектрику, конденсатор 222M обладает высокой стабильностью характеристик и надежностью. Какие еще преимущества дает использование керамики в качестве диэлектрика?
Преимущества керамических конденсаторов
Керамические конденсаторы, к которым относится 222M, имеют ряд важных достоинств:
- Компактные размеры при высокой емкости
- Низкий уровень потерь на высоких частотах
- Высокая стабильность параметров
- Широкий диапазон рабочих температур
- Устойчивость к механическим воздействиям
- Длительный срок службы
- Невысокая стоимость
Эти преимущества обусловлены свойствами керамического диэлектрика и особенностями конструкции. За счет чего достигаются такие характеристики?
Конструкция и принцип работы керамического конденсатора 222M
Конденсатор 222M состоит из следующих основных элементов:
- Керамическая диэлектрическая пластина
- Металлизированные электроды на поверхностях пластины
- Внешние контактные площадки
- Защитное покрытие
Принцип работы основан на накоплении электрического заряда на обкладках, разделенных диэлектриком. Керамика обеспечивает высокую диэлектрическую проницаемость, что позволяет получить большую емкость в малом объеме. Как это влияет на характеристики конденсатора?
Особенности применения керамического конденсатора 222M
Благодаря своим свойствам, конденсатор 222M находит широкое применение в различных областях электроники:
- Высокочастотные схемы
- Фильтры питания
- Блокировка помех
- Развязка цепей питания
- Накопители энергии в импульсных схемах
- Генераторы колебаний
При этом важно учитывать некоторые особенности использования:
- Не рекомендуется превышать номинальное напряжение
- Следует соблюдать полярность подключения
- Необходимо учитывать температурную зависимость емкости
Какие еще факторы нужно принимать во внимание при выборе и применении конденсатора 222M?
На что обратить внимание при выборе конденсатора 222M
При подборе керамического конденсатора 222M для конкретного применения рекомендуется учитывать следующие факторы:
- Соответствие емкости требованиям схемы
- Достаточный запас по рабочему напряжению
- Температурный диапазон эксплуатации
- Допустимые отклонения параметров
- Габаритные размеры и способ монтажа
- Стоимость и доступность компонента
Также важно обращать внимание на производителя и качество компонентов. Как правильно выбрать надежного поставщика конденсаторов?
Рекомендации по выбору производителя и поставщика
При покупке керамических конденсаторов 222M следует обратить внимание на следующие моменты:
- Репутация и опыт производителя на рынке электронных компонентов
- Наличие сертификатов качества и соответствия стандартам
- Полнота технической документации на продукцию
- Условия поставки, гарантии и техническая поддержка
- Отзывы других покупателей и экспертов отрасли
Среди надежных производителей можно выделить такие компании как Murata, TDK, KEMET, AVX. Покупку лучше осуществлять у официальных дистрибьюторов или проверенных поставщиков электронных компонентов.
Заключение
Керамический конденсатор 222M представляет собой компактный и надежный электронный компонент с емкостью 2200 пФ и рабочим напряжением 1000 В. Благодаря своим характеристикам он находит широкое применение в различных областях электроники, особенно в высокочастотных и высоковольтных схемах. При правильном выборе и использовании конденсатор 222M обеспечивает стабильную и долговременную работу электронных устройств.
Видео на тему одного маленького, но важного конденсатора. . Технические обзоры.
Буквально в двух словах о том, что описывается в видео.Импульсные блоки питания очень удобны, но имеют и свои особенности.
У каждого импульсного блока питания есть трансформатор, а у каждого трансформатора есть межобмоточная паразитная емкость. Именно эта емкость и влияет на уровень выходных помех импульсного блока питания.
На рисунке я обозначил красным паразитную емкость, через которую пульсации с «горячего» вывода обмотки пролазят на выход.
Чтобы уменьшить уровень помех ставят специальный помехоподавляющий конденсатор, на схеме он обозначен синим.
Если посмотреть схему типового блока питания, то данный конденсатор также найти несложно, я обозначил его здесь красным цветом.
Чаще всего этот конденсатор устанавливается около трансформатора.
Правильный конденсатор должен быть безопасного типа Y1 или Y2
Но иногда производители экономят и устанавливают простые высоковольные конденсаторы на 2, а иногда и на 1кВ, что весьма опасно.
Все дело в том, что конденсаторы типа Y безопасны, т.е. при пробое они переходят не в состояние короткого замыкания, а в состояние обрыва, соответственно вас не ударит током.
Я сам неоднократно встречал пробитые высоковольтные конденсаторы в этой цепи, причем они сгорали иногда и со спецэффектами.

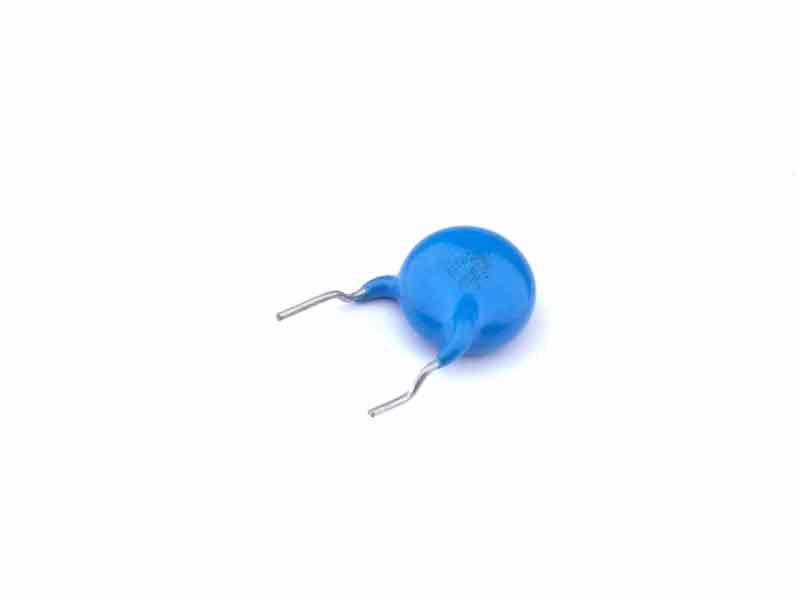

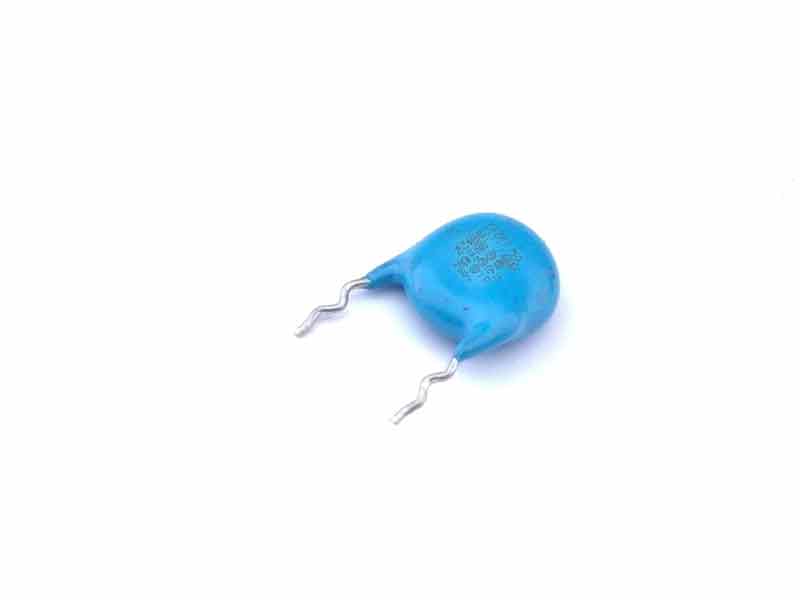

Ниже на фото показано, какие конденсаторы правильные, а какие нет.
По поводу вопросов.
1. Какой тип выбрать, Y1 или Y2?
По большому счету не имеет значения, Y1 выдерживает импульсное напряжение до 8000 Вольт, а Y2 до 5000 Вольт, но безопасными являются оба.
2. Они отличаются по рабочему напряжению? Как мне не ошибиться?
Не волнуйтесь, конденсаторов на «неправильное» напряжение нет, все конденсаторы Y класса «универсальны».
3. Я не знаю какую емкость поставить, их много разных.
Емкость выбирайте из диапазона 1-2.2 нФ. Если поставить меньше, будет сильнее «шуметь», если больше, то «щипаться» током. Если не уверены, поставьте 1.5нф 🙂
4. На некоторых конденсаторах я вижу надпись и X1, что этот значит?
Вообще все конденсаторы класса Y можно применить вместо конденсаторов X класса, которые ставятся параллельно питанию, но ни в коем случае не наоборот.
Ну и конечно же видео 🙂
На этом вроде все, как всегда буду рад новым вопросам, надеюсь что помог.
Эту страницу нашли, когда искали:
kl222m w400 x1, shm x1400 y2250 e332mf, r221k 1kv заменить место него, помехоподавляющий конденсатор jy222m, 103k 1kv sec, philips 1 = 1000 mf un=250v характеристики, cd 222v, чем заменить wd222m, wd127m 400v, 222 k 1kv, ah252m конденсатор, 221 3kv конденсатор взамен 221 2kv, кв1 103, b222k 1kv конденсатор для чего используется, jns 102m, k18tam 1a 250v характеристики, jy102m конденсатор даташит, ste ce103m 400 250 x1 y2, pw1800 8k332, конденсатор 332 1kv характеристики, u36d462ea 450v 2200 nippon, sec 102m se 250v что, cy 102m, rl222m, c h al 3х222/4kva
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
Защитный керамический диск KNSCHA, конденсатор Y2 222 м, конденсатор Y2 dip 222 м 250 В, Керамический дисковый конденсатор
Описание и отзывы
Характеристики
AJC безопасный керамический диск Y2 конденсатор 222M,Y2 dip конденсатор 222M 250V Керамический дисковый конденсатор
1Для емкости и коэффициента рассеивания (tan & delta;) :
1.1конденсатор тестируется после того, как он зажимается с помощью испытательного инструмента, не может взять емкость ‘s noumenon для испытания вручную. Емкость и коэффициент рассеивания не являются точными из-за температуры в руке и результат теста не является правильным.
1,2Емкость и коэффициент рассеивания конденсатора после проверки напряжения могут не тестироваться, прежде чем конденсатор будет храниться в течение 24 часов после проверки напряжения. Конденсатор должен быть разряжен между проводами перед испытанием, иначе напряжение оставшегося испытательного устройства.
2Зарядка к конденсатору после напряжения переменного или постоянного тока, значения, времени и тока в тестовом аппарате, зажимной конденсатор с зажимом для тестирования устройства на выходе. Пространство между зажимами для тестового аппарата должно соответствовать стандартуЕсли пространство слишком маленькое, то между двумя выводами будет происходить флаховер. Конфигурация конденсатора была разрушена, если большой ток будет происходить в конденсаторе на данный момент.
Требования к ограничениям концентрации некоторых опасных веществ
RoHS2.0 2011/65/ЕС
HAlogenБесплатная доставка
Достигать No1907/2006
Код | Серия | Прибор для тестирования диэлектрической |
CC1 | Температурно-компенсированные низковольтные керамические конденсаторы классаⅠ | NP0,N80,N150,N220,N330,N470,N750, N3300,N4700,SL |
CT1 | Высокое диэлектрическое постоянное низкое напряжение керамические конденсаторы классаⅡ | Y5P,BN,X5R,Y5U,Y5V,X7R,Z5V,Z5U, Y5T, Y5R |
CS1 | Полупроводниковые керамические конденсаторы классаⅢ | Y5P,Y5U,Y5V |
CC81 | Высоковольтные керамические конденсаторы с температурной компенсациейⅠ | NP0,N80,N150,N220,N330,N470,N750, N3300,N4700,SL |
CT81 | Высокая диэлектрическая высоковольтные керамические конденсаторы классаⅡ | Y5P,BN,Y5R,Y5U,Y5V,Y5T |
AJC JT | Керамические конденсаторы переменного тока серии Y1 JTДля AJC | Y5P,Y5U,Y5V |
AJC JK по низкой цене | Керамические конденсаторы переменного тока серии Y2 JKДля AJC | Y5P,Y5U,Y5V |
CC1 CC81 (Ppm/℃) | CT1 CT81 CS1 | ||
Код | Прибор для тестирования диэлектрической | Код | Прибор для тестирования диэлектрической Прибор для тестирования диэлектрической |
CH | NP0(0 ± 60) | А | Y5E (± 4.7%) |
Л/с | N80(-80 ± 60) | B | Y5P (± 10%) |
PH | N150(-150 ± 60) | X | X7R (± 15%) |
П/с | N220(-220 ± 60) | LR | Y5R (± 15%) |
SH | N330(-330 ± 60) | E | Z5U/Y5U (+ 22 ~-56%) |
TH | N470(-470 ± 60) | F | Z5V/Y5V (+ 22 ~-82%) |
UJ | N750(-750 ± 60) | LB | BN (± 10%) |
DL | N3300(-3300 ± 500) | D | Y5T (+ 22 ~-33%) |
EM | N4700(-4700 ± 1000) |
|
|
SL | SL(+ 140 ~-1000) |
|
|
Тип носителя: номер перед категориями, например 2B для классаⅡB свойства, 3 B для характеристик класса III B. LR и LB для низкой потери материала, иКоторая содержит свинец. | |||
Стандарт утверждения и номер файла
AJC JT серии-X1 440V/Y1 400V
Сертификат института | Стандартный нет. | Тип класса w.v C.C p.f.c | Файл НЕТ. | Марка | Опубликовано/ Пересмотрен На каждый день |
VDE и ENEC10 | DIN EN 60384-14 (VDE 0565-1-1): 2014-04 EN60384-14:2013-08 IEC 60384-14(ed.4) | AJC JT X1 440VAC Y1 250/300/400VAC 25/125/21B | 40043090 |
| 2015-10-06 |
UL и CUL | UL 60384-14 2014-07 CSA E60384-14 2014-10 CSA E60384-1 2014-10 | AJC JT X1 440VAC Y1 250/300/400VAC 25/125/21B | E477850 |
| 2015-09-22 |
CQC | IEC 60384-14:2005 | AJC JT X1 440VAC Y1 250/300/400VAC 25/125/21B | CQC15001132573 | 2015-10-15 |
AJC серии JK по низкой цене-X1 400V/ Y2 300V
Сертификат института | Стандартный нет. | Тип класса w.v C.C p.f.c | Файл НЕТ. | Марка | Опубликовано/ Пересмотрен На каждый день |
VDE и ENEC10 | DIN EN 60384-14 (VDE 0565-1-1): 2014-04 EN60384-14:2013-08 IEC 60384-14(ed.4) | AJC JK по низкой цене X1 400VAC Y1 125/250/300VAC 25/125/21B | 40043092 |
| 2015-10-06 |
UL и CUL | UL 60384-14 2014-07 CSA E60384-14 2014-10 CSA E60384-1 2014-10 | AJC JK по низкой цене X1 400VAC Y1 125/250/300VAC 25/125/21B | E477850 | 2015-09-22 | |
CQC | IEC 60384-14:2005 | AJC JK по низкой цене X1 440VAC Y1 125/250/300VAC 25/125/21B | CQC15001132574 | 2015-10-15 |
| Название | Цена | Блиц-цена | Ставки | Осталось | |
|---|---|---|---|---|---|
| chip… SERA GRM188R71h432KA01D 1608 50V 3300pF X7R 3018 шт. блиц отл. сост. | $64,71 ¥6 640 4 758 р. | $64,71 ¥6 640 4 758 р. | — | 5 дней | |
| * Электролитический конденсатор 160V33 мкФ 105 град.Цельсия * Panasonic * 16 штук один набор * Добавление… * блиц отл. сост. беспл. доставка | $4,19 ¥430 308 р. | $4,29 ¥440 315 р. | — | 2 дня | |
| 10V 470 мкФ 100 шт. входит электролитический конденсатор 105 град.Цельсия + / -20% блиц отл. сост. беспл. доставка | $11,31 ¥1 160 831 р. | $11,31 ¥1 160 831 р. | — | 9 часов | |
| … * Полиэстер * Пленка * Конденсатор MMH900 золото 420 пробы4 900Vdc 0.1F 10pcs блиц отл. сост. | $7 ¥770 552 р. | $7 ¥770 552 р. | — | 1 день | |
| (доставка осуществляется бесплатно) * Очистка склада * … высоковольтный SERA… DE0805E 222Z 2KV (2KV 2200PF) 250 шт. набор блиц отл. сост. | $14,62 ¥1 500 1 075 р. | $14,62 ¥1 500 1 075 р. | — | 1 день | |
| конденсатор 25V 4.7 мкФ 85 град.Цельсия 10 шт…. ELNA инвентарный номер [F2-B0214] блиц отл. сост. | $3 ¥400 287 р. | $3 ¥400 287 р. | — | 1 день | |
| [ неиспользованный ] электролитический конденсатор 450V 33 мкФ (nichicon) блиц отл. сост. | $1,27 ¥130 93 р. | $1,27 ¥130 93 р. | — | 1 день | |
| [ неиспользованный ] электролитический конденсатор 35V 1000 мкФ (EPCOS) 3 шт. набор блиц отл. сост. | $2,44 ¥250 179 р. | $2,44 ¥250 179 р. | — | 1 день | |
| [ неиспользованный ] электролитический конденсатор 63V 820 мкФ (…) 2 шт. набор блиц отл. сост. | $2,53 ¥260 186 р. | $2,53 ¥260 186 р. | — | 1 день | |
| алюминиевый электролитический конденсатор 2200 мкФ 10V 105 град.Цельсия + / -20% ELXZ100E * * 222M (10 шт.) (…) (выставляемый лот номер 274-10) блиц отл. сост. | $13,64 ¥1 400 1 003 р. | $13,64 ¥1 400 1 003 р. | — | 7 часов | |
| * Питание схема шум предотвращение пленочный конденсатор 0.33 мкФ / 275VAC 5 шт. набор * блиц отл. сост. | $2,92 ¥300 215 р. | $3 ¥400 287 р. | — | 1 день | |
| * Шум предотвращение полиэстер конденсатор «0.033 мкФ / 250VAC» 6 шт. набор * блиц отл. сост. | $2,92 ¥300 215 р. | $3 ¥400 287 р. | — | 1 день | |
| алюминиевый электролитический конденсатор 6.8 мкФ 100V 105 град.Цельсия UHE2A6R8MDD (5 шт.) (Nichicon) (выставляемый лот номер 210-5) блиц отл. сост. | $4,39 ¥450 322 р. | $4,39 ¥450 322 р. | — | 2 дня | |
| сделано в Японии NICHICON электролитический конденсатор 1000 мкФ 35V 85 град.Цельсия 2 шт. блиц отл. сост. | $1,56 ¥160 115 р. | $1,56 ¥160 115 р. | — | 4 дня | |
| * ZLJ серия электролитический конденсатор 35V220 мкФ… Z… долговечность 105 град.Цельсия * … * 20 штук один набор * Добавление… * блиц отл. сост. беспл. доставка | $5,65 ¥580 416 р. | $5,75 ¥590 423 р. | — | 1 день | |
| * FC серия электролитический конденсатор 100V18 мкФ… Z105 град.Цельсия * Panasonic * 20 штук один набор * Добавление… * блиц отл. сост. беспл. доставка | $4,48 ¥460 330 р. | $4,58 ¥470 337 р. | — | 1 день | |
| * Электролитический конденсатор 250V470 мкФ * NICHICON * Добавление… * блиц отл. сост. беспл. доставка | $5,85 ¥600 430 р. | $5,95 ¥610 437 р. | — | 1 день | |
| * SMD электролитический конденсатор 16V470 мкФ 105 град.Цельсия * NICHICON * 20 штук один набор * Добавление… * блиц отл. сост. беспл. доставка | $4,48 ¥460 330 р. | $4,58 ¥470 337 р. | — | 1 день | |
| * Panasonic пр-во полиэстер пленочный конденсатор «0.0015 мкФ / 50V» 8 шт. набор * блиц отл. сост. | $2,92 ¥300 215 р. | $3 ¥400 287 р. | — | 4 дня | |
| * Полиэстер пленочный конденсатор «0.001 мкФ / 50V» 8 шт. набор * блиц отл. сост. | $2,92 ¥300 215 р. | $3 ¥400 287 р. | — | 1 день | |
| * ELNA электролитический конденсатор 35V 33 мкФ (M) 100 шт. новый товар трубка… модель блиц отл. сост. | $9,75 ¥1 000 717 р. | $9,75 ¥1 000 717 р. | — | 20 часов | |
| * ELNA электролитический конденсатор 350V 1 мкФ (M) 100 шт. новый товар трубка… модель блиц отл. сост. | $9,75 ¥1 000 717 р. | $9,75 ¥1 000 717 р. | — | 20 часов | |
| * ELNA электролитический конденсатор 100V 1 мкФ (M) 100 шт. новый товар трубка… модель блиц отл. сост. | $9,75 ¥1 000 717 р. | $9,75 ¥1 000 717 р. | — | 20 часов | |
| Япония алюминиевый электролитический конденсатор электролитический конденсатор 35V 470 мкФ примерно 5400 шт. передача в текущем состоянии отл. сост. беспл. доставка | $409,33 ¥42 000 30 095 р. | — | — | 1 день | |
| Япония алюминиевый электролитический конденсатор электролитический конденсатор 35V 220 мкФ примерно 4600 шт. передача в текущем состоянии отл. сост. беспл. доставка | $350,85 ¥36 000 25 796 р. | — | — | 1 день | |
| 4 шт. Philips электролитический конденсатор 330 мкФ / 63VDC блиц отл. сост. | $7,31 ¥750 537 р. | $7,31 ¥750 537 р. | — | 5 часов | |
| (неиспользованный товар) … пр-во электролитический конденсатор 50V / 1000 мкФ SME50VB1000M 6 шт. набор отл. сост. беспл. доставка | $9,75 ¥1 000 717 р. | — | — | 2 дня | |
| (неиспользованный товар только… нерабочий * Рекомендуется не делаю) SANYO OS-CON для звукового оборудования… SG серия 1000 мкФ / 16V блиц | $19,49 ¥2 000 1 433 р. | $29,24 ¥3 000 2 150 р. | — | 1 день | |
| B0011 EPCOS (TDK) полипропилен пленочный конденсатор B32924 MKP 3.3 мкФ + / -10% 305V (AC) 2 шт. набор блиц | $4,39 ¥450 322 р. | $4,39 ¥450 322 р. | — | 3 дня | |
| * Электролитический конденсатор 250V10 мкФ 105 град.Цельсия * Япония алюминиевый электролитический конденсатор * 25 штук один набор * Добавление… * блиц отл. сост. беспл. доставка | $4,68 ¥480 344 р. | $4,78 ¥490 351 р. | — | 6 часов | |
| * UHD серия электролитический конденсатор 35V1000 мкФ… Z105 град.Цельсия * NICHICON * 4 штуки один набор * Добавление… * блиц отл. сост. беспл. доставка | $4,19 ¥430 308 р. | $4,29 ¥440 315 р. | — | 6 часов | |
| (Япония алюминиевый электролитический конденсатор) KMG обычный… для электролитический конденсатор 16V 330 мкФ 105 град.Цельсия 330 мкФ 10 шт. набор… 63 (capa) #2 блиц отл. сост. | $3,41 ¥350 251 р. | $3,41 ¥350 251 р. | — | 8 часов | |
| … … керамический конденсатор 1 мкФ 50V RPER11h205K3M1C01A 25 шт. -[ контроль BOX26 / наличие 125 шт. ] new блиц отл. сост. | $5,36 ¥550 394 р. | $5,36 ¥550 394 р. | — | 6 дней | |
| NISSEI MMC 630V 0.1 мкФ 147 шт. набор пленочный конденсатор ранее… NISSEI… производство завершение 0.1 мкФ new отл. сост. | $29,24 ¥3 000 2 150 р. | — | — | 8 часов | |
| Panasonic ECQB 50V 0.1 мкФ 25 шт. набор пленочный конденсатор производство завершение 0.1 мкФ (1) new отл. сост. | $9,75 ¥1 000 717 р. | — | — | 8 часов | |
| [ неиспользованный ] электролитический конденсатор 63V 4700 мкФ (panasonic) блиц отл. сост. | $1,46 ¥150 107 р. | $1,46 ¥150 107 р. | — | 1 день | |
| Япония алюминиевый электролитический конденсатор пр-во очень большой объем электролитический конденсатор 63V 120000 мкФ SME 85 град.Цельсия 1 шт. новый товар товар, который есть в наличии, B отл. сост. | $29,24 ¥3 000 2 150 р. | — | — | 20 часов | |
| * Полиэстер пленочный конденсатор 0.22 мкФ / 200V 5 шт. набор * new блиц отл. сост. | $2,92 ¥300 215 р. | $3 ¥400 287 р. | — | 5 дней | |
| алюминиевый электролитический конденсатор 470 мкФ 10V 105 град.Цельсия + / -20% ELXZ100E * * 471M (5 шт.) (…) (выставляемый лот номер 344-5) блиц отл. сост. | $2,34 ¥240 172 р. | $2,34 ¥240 172 р. | — | 5 дней | |
| … пленочный конденсатор 1000V 0.16 мкФ 5 шт. новый товар товар, который есть в наличии, E блиц отл. сост. | $1,95 ¥200 143 р. | $1,95 ¥200 143 р. | — | 18 часов | |
| chip электролитический конденсатор 10 мкФ 25V 30 шт…. 63 йен блиц отл. сост. | $3,12 ¥320 229 р. | $3,41 ¥350 251 р. | — | 6 дней | |
| блиц-цена электролитический конденсатор 25V 330 мкФ 85 град.Цельсия новый товар 5 шт. блиц отл. сост. | $1,95 ¥200 143 р. | $1,95 ¥200 143 р. | — | 1 день | |
| * Питание… для электролитический конденсатор «4700 мкФ / 6.3V» 5 шт. набор * блиц отл. сост. | $3 ¥400 287 р. | $4,87 ¥500 358 р. | — | 7 часов | |
| NICHICON пленочный конденсатор 0.001 мкФ (50 / 100V) [20 шт…. ] магазин отл. сост. | $5,36 ¥550 394 р. | — | — | 4 дня | |
| сосна… производство Z-8… кальмар конденсатор (100V / 120pF) [10 шт…. ] (c) магазин отл. сост. | $5,36 ¥550 394 р. | — | — | 4 дня | |
| muRata пр-во керамический конденсатор 50V 100pF OCT12-02 RH [20 шт…. ]. HA14 магазин отл. сост. | $5,36 ¥550 394 р. | — | — | 4 дня | |
| * Пленочный конденсатор «0.47 мкФ / 50V» 5 шт. набор * блиц отл. сост. | $2,92 ¥300 215 р. | $3 ¥400 287 р. | — | 4 дня | |
| * FK серия SMD электролитический конденсатор 6.3V100 мкФ… Z105 град.Цельсия * Panasonic * 50 штук один набор * Добавление… * блиц отл. сост. беспл. доставка | $5,41 ¥555 398 р. | $5,51 ¥565 405 р. | — | 5 дней | |
| * SMD электролитический конденсатор 16V22 мкФ * Panasonic * 50 штук один набор * Добавление… * блиц отл. сост. беспл. доставка | $4,78 ¥490 351 р. | $4,87 ¥500 358 р. | — | 5 дней | |
| * SMD электролитический конденсатор 10V33 мкФ * Panasonic * 200… один набор * Добавление… * блиц отл. сост. беспл. доставка | $13,35 ¥1 370 982 р. | $13 ¥1 375 985 р. | — | 5 дней |
Кодовая и цветовая маркировка конденсаторов
Допуски
В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:
Таблица 1
| Допуск [%] | Буквенное обозначение | Цвет |
| ±0,1* | В(Ж) | |
| ±0,25* | С(У) | оранжевый |
| ±0,5* | D(Д) | желтый |
| ±1,0* | F(P) | коричневый |
| ±2,0 | G(Л) | красный |
| ±5,0 | J(И) | зеленый |
| ±10 | К(С) | белый |
| ±20 | М(В) | черный |
| ±30 | N(Ф) | |
| -10…+30 | Q(0) | |
| -10…+50 | Т(Э] | |
| -10…+100 | Y(Ю) | |
| -20…+50 | S(Б) | фиолетовый |
| -20,..+80 | Z(A) | серый |
*-Для конденсаторов емкостью < 10 пФ допуск указан в пикофарадах.
Перерасчет допуска из % (δ) в фарады (Δ):
Δ=(δхС/100%)[Ф]
Пример:
Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10-9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.
Температурный коэффициент емкости (ТКЕ)
Маркировка конденсаторов с ненормируемым ТКЕ
Таблица 2
| Группа ТКЕ | Допуск при -6О…+85°С[%] | Буквенный код | Цвет* |
| Н10 | ±10 | В | оранжевый+черный |
| Н20 | ±20 | Z | оранжевый+красный |
| Н30 | ±30 | D | оранжевый+зеленый |
| Н50 | ±50 | X | оранжевый+голубой |
| Н70 | ±70 | Е | оранжевый+фиолетовый |
| Н90 | ±90 | F | оранжевый+белый |
* Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.
Маркировка конденсаторов с линейной зависимостью от температуры
Таблица 3
| Обозначение ГОСТ | Обозначение международное | ТКЕ [ppm/°C]* | Буквенный код | Цвет** |
| П100 | P100 | 100 (+130…-49) | A | красный+фиолетовый |
| П33 | 33 | N | серый | |
| МПО | NPO | 0(+30..-75) | С | черный |
| М33 | N030 | -33(+30…-80] | Н | коричневый |
| М75 | N080 | -75(+30…-80) | L | красный |
| M150 | N150 | -150(+30…-105) | Р | оранжевый |
| М220 | N220 | -220(+30…-120) | R | желтый |
| М330 | N330 | -330(+60…-180) | S | зеленый |
| М470 | N470 | -470(+60…-210) | Т | голубой |
| М750 | N750 | -750(+120…-330) | U | фиолетовый |
| М1500 | N1500 | -500(-250…-670) | V | оранжевый+оранжевый |
| М2200 | N2200 | -2200 | К | желтый+оранжевый |
* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85°С.
** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.
Маркировка конденсаторов с нелинейной зависимостью от температуры
Таблица 4
| Группа ТКЕ* | Допуск[%] | Температура**[°C] | Буквенный код *** | Цвет*** |
| Y5F | ±7,5 | -30…+85 | ||
| Y5P | ±10 | -30…+85 | серебряный | |
| Y5R | -30…+85 | R | серый | |
| Y5S | ±22 | -30…+85 | S | коричневый |
| Y5U | +22…-56 | -30…+85 | A | |
| Y5V(2F) | +22…-82 | -30…+85 | ||
| X5F | ±7,5 | -55…+85 | ||
| Х5Р | ±10 | -55…+85 | ||
| X5S | ±22 | -55…+85 | ||
| X5U | +22…-56 | -55…+85 | синий | |
| X5V | +22…-82 | -55..+86 | ||
| X7R(2R) | ±15 | -55…+125 | ||
| Z5F | ±7,5 | -10…+85 | В | |
| Z5P | ±10 | -10…+85 | С | |
| Z5S | ±22 | -10…+85 | ||
| Z5U(2E) | +22…-56 | -10…+85 | E | |
| Z5V | +22…-82 | -10…+85 | F | зеленый |
| SL0(GP) | +150…-1500 | -55…+150 | Nil | белый |
* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.
** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например: фирма «Philips» для группы Y5P нормирует -55…+125 °С.
*** В соответствии с EIA. Некоторые фирмы, например «Panasonic», пользуются другой кодировкой.
Рис. 1
Таблица 5
| Метки полосы, кольца, точки | 1 | 2 | 3 | 4 | 5 | 6 |
| 3 метки* | 1-я цифра | 2-я цифра | Множитель | — | — | — |
| 4 метки | 1-я цифра | 2-я цифра | Множитель | Допуск | — | — |
| 4 метки | 1-я цифра | 2-я цифра | Множитель | Напряжение | — | — |
| 4 метки | 1 и 2-я цифры | Множитель | Допуск | Напряжение | — | — |
| 5 меток | 1-я цифра | 2-я цифра | Множитель | Допуск | Напряжение | — |
| 5 меток» | 1-я цифра | 2-я цифра | Множитель | Допуск | ТКЕ | — |
| 6 меток | 1-я цифра | 2-я цифра | 3-я цифра | Множитель | Допуск | ТКЕ |
* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.
** Цвет корпуса указывает на значение рабочего напряжения.
Рис. 2
Таблица 6
| Цвет | 1-я цифра мкФ | 2-я цифра мкФ | Множи- тель | Напряже- ние |
| Черный | 0 | 1 | 10 | |
| Коричневый | 1 | 1 | 10 | |
| Красный | 2 | 2 | 100 | |
| Оранжевый | 3 | 3 | ||
| Желтый | 4 | 4 | 6,3 | |
| Зеленый | 5 | 5 | 16 | |
| Голубой | 6 | 6 | 20 | |
| Фиолетовый | 7 | 7 | ||
| Серый | 8 | 8 | 0,01 | 25 |
| Белый | 9 | 9 | 0,1 | 3 |
| Розовый | 35 | |||
Рис. 3
Таблица 7
| Цвет | 1-я цифра пФ | 2-я цифра пФ | 3-я цифра пФ | Множитель | Допуск | ТКЕ |
| Серебряный | 0,01 | 10% | Y5P | |||
| Золотой | 0,1 | 5% | ||||
| Черный | 0 | 0 | 1 | 20%* | NPO | |
| Коричневый | 1 | 1 | 1 | 10 | 1%** | Y56/N33 |
| Красный | 2 | 2 | 2 | 100 | 2% | N75 |
| Оранжевый | 3 | 3 | 3 | 103 | N150 | |
| Желтый | 4 | 4 | 4 | 104 | N220 | |
| Зеленый | 5 | 5 | 5 | 105 | N330 | |
| Голубой | 6 | 6 | 6 | 106 | N470 | |
| Фиолетовый | 7 | 7 | 7 | 107 | N750 | |
| Серый | 8 | 8 | 8 | 108 | 30% | Y5R |
| Белый | 9 | 9 | 9 | +80/-20% | SL | |
* Для емкостей меньше 10 пФ допуск ±2,0 пФ.
** Для емкостей меньше 10 пФ допуск±0,1 пФ.
Рис. 4
Таблица 8
| Цвет | 1-я и 2-я цифра пФ | Множитель | Допуск | Напряжение |
| Черный | 10 | 1 | 20% | 4 |
| Коричневый | 12 | 10 | 1% | 6,3 |
| Красный | 15 | 100 | 2% | 10 |
| Оранжевый | 18 | 103 | 0,25 пФ | 16 |
| Желтый | 22 | 104 | 0,5 пФ | 40 |
| Зеленый | 27 | 105 | 5% | 20/25 |
| Голубой | 33 | 106 | 1% | 30/32 |
| Фиолетовый | 39 | 107 | -2О…+5О% | |
| Серый | 47 | 0,01 | -20…+80% | 3,2 |
| Белый | 56 | 0,1 | 10% | 63 |
| Серебряный | 68 | 2,5 | ||
| Золотой | 82 | 5% | 1,6 | |
Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.
Рис. 5
Таблица 9
| Номинальная емкость [мкФ] | Допуск | Напряжение | |||
| 0,01 | ±10% | 250 | |||
| 0,015 | |||||
| 0,02 | |||||
| 0,03 | |||||
| 0,04 | |||||
| 0,06 | |||||
| 0,10 | |||||
| 0,15 | |||||
| 0,22 | |||||
| 0,33 | ±20 | 400 | |||
| 0,47 | |||||
| 0,68 | |||||
| 1,0 | |||||
| 1,5 | |||||
| 2,2 | |||||
| 3,3 | |||||
| 4,7 | |||||
| 6,8 | |||||
| 1 полоса | 2 полоса | 3 полоса | 4 полоса | 5 полоса | |
Кодовая маркировка конденсаторов
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
А. Маркировка 3 цифрами
Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.
Таблица 10
| Код | Емкость [пФ] | Емкость [нФ] | Емкость [мкФ] |
| 109 | 1,0 | 0,001 | 0,000001 |
| 159 | 1,5 | 0,0015 | 0,000001 |
| 229 | 2,2 | 0,0022 | 0,000001 |
| 339 | 3,3 | 0,0033 | 0,000001 |
| 479 | 4,7 | 0,0047 | 0,000001 |
| 689 | 6,8 | 0,0068 | 0,000001 |
| 100* | 10 | 0,01 | 0,00001 |
| 150 | 15 | 0,015 | 0,000015 |
| 220 | 22 | 0,022 | 0,000022 |
| 330 | 33 | 0,033 | 0,000033 |
| 470 | 47 | 0,047 | 0,000047 |
| 680 | 68 | 0,068 | 0,000068 |
| 101 | 100 | 0,1 | 0,0001 |
| 151 | 150 | 0,15 | 0,00015 |
| 221 | 220 | 0,22 | 0,00022 |
| 331 | 330 | 0,33 | 0,00033 |
| 471 | 470 | 0,47 | 0,00047 |
| 681 | 680 | 0,68 | 0,00068 |
| 102 | 1000 | 1,0 | 0,001 |
| 152 | 1500 | 1,5 | 0,0015 |
| 222 | 2200 | 2,2 | 0,0022 |
| 332 | 3300 | 3,3 | 0,0033 |
| 472 | 4700 | 4,7 | 0,0047 |
| 682 | 6800 | 6,8 | 0,0068 |
| 103 | 10000 | 10 | 0,01 |
| 153 | 15000 | 15 | 0,015 |
| 223 | 22000 | 22 | 0,022 |
| 333 | 33000 | 33 | 0,033 |
| 473 | 47000 | 47 | 0,047 |
| 683 | 68000 | 68 | 0,068 |
| 104 | 100000 | 100 | 0,1 |
| 154 | 150000 | 150 | 0,15 |
| 224 | 220000 | 220 | 0,22 |
| 334 | 330000 | 330 | 0,33 |
| 474 | 470000 | 470 | 0,47 |
| 684 | 680000 | 680 | 0,68 |
| 105 | 1000000 | 1000 | 1,0 |
* Иногда последний ноль не указывают.
В. Маркировка 4 цифрами
Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.
Таблица 11
| Код | Емкость[пФ] | Емкость[нФ] | Емкость[мкФ] |
| 1622 | 16200 | 16,2 | 0,0162 |
| 4753 | 475000 | 475 | 0,475 |
Рис. 6
С. Маркировка емкости в микрофарадах
Вместо десятичной точки может ставиться буква R.
Таблица 12
| Код | Емкость [мкФ] |
| R1 | 0,1 |
| R47 | 0,47 |
| 1 | 1,0 |
| 4R7 | 4,7 |
| 10 | 10 |
| 100 | 100 |
Рис. 7
D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
Таблица 13
| Код | Емкость |
| p10 | 0,1 пФ |
| Ip5 | 1,5 пФ |
| 332p | 332 пФ |
| 1НО или 1nО | 1,0 нФ |
| 15Н или 15n | 15 нФ |
| 33h3 или 33n2 | 33,2 нФ |
| 590H или 590n | 590 нФ |
| m15 | 0,15мкФ |
| 1m5 | 1,5 мкФ |
| 33m2 | 33,2 мкФ |
| 330m | 330 мкФ |
| 1mO | 1 мФ или 1000 мкФ |
| 10m | 10 мФ |
Рис. 8
Кодовая маркировка кондесаторов электролетических для поверхностного монтажа
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования
А. Маркировка 2 или 3 символами
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
Рис. 9
Таблица 14
| Код | Емкость [мкФ] | Напряжение [В] |
| А6 | 1,0 | 16/35 |
| А7 | 10 | 4 |
| АА7 | 10 | 10 |
| АЕ7 | 15 | 10 |
| AJ6 | 2,2 | 10 |
| AJ7 | 22 | 10 |
| AN6 | 3,3 | 10 |
| AN7 | 33 | 10 |
| AS6 | 4,7 | 10 |
| AW6 | 6,8 | 10 |
| СА7 | 10 | 16 |
| СЕ6 | 1,5 | 16 |
| СЕ7 | 15 | 16 |
| CJ6 | 2,2 | 16 |
| CN6 | 3,3 | 16 |
| CS6 | 4,7 | 16 |
| CW6 | 6,8 | 16 |
| DA6 | 1,0 | 20 |
| DA7 | 10 | 20 |
| DE6 | 1,5 | 20 |
| DJ6 | 2,2 | 20 |
| DN6 | 3,3 | 20 |
| DS6 | 4,7 | 20 |
| DW6 | 6,8 | 20 |
| Е6 | 1,5 | 10/25 |
| ЕА6 | 1,0 | 25 |
| ЕЕ6 | 1,5 | 25 |
| EJ6 | 2,2 | 25 |
| EN6 | 3,3 | 25 |
| ES6 | 4,7 | 25 |
| EW5 | 0,68 | 25 |
| GA7 | 10 | 4 |
| GE7 | 15 | 4 |
| GJ7 | 22 | 4 |
| GN7 | 33 | 4 |
| GS6 | 4,7 | 4 |
| GS7 | 47 | 4 |
| GW6 | 6,8 | 4 |
| GW7 | 68 | 4 |
| J6 | 2,2 | 6,3/7/20 |
| JA7 | 10 | 6,3/7 |
| JE7 | 15 | 6,3/7 |
| JJ7 | 22 | 6,3/7 |
| JN6 | 3,3 | 6,3/7 |
| JN7 | 33 | 6,3/7 |
| JS6 | 4,7 | 6,3/7 |
| JS7 | 47 | 6,3/7 |
| JW6 | 6,8 | 6,3/7 |
| N5 | 0,33 | 35 |
| N6 | 3,3 | 4/16 |
| S5 | 0,47 | 25/35 |
| VA6 | 1,0 | 35 |
| VE6 | 1,5 | 35 |
| VJ6 | 2,2 | 35 |
| VN6 | 3,3 | 35 |
| VS5 | 0,47 | 35 |
| VW5 | 0,68 | 35 |
| W5 | 0,68 | 20/35 |
Рис. 10
В. Маркировка 4 символами
Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
Рис. 11
С. Маркировка в две строки
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
Рис. 12
Маркировка конденсаторов пленочных для поверхностного монтажа фирмы «HITACHI»
Рис. 13
|
CE 100M/25/4×7 — конденсатор электролитический 10uF, 25V, +/-20%, -40…+85, BOCHEN |
0.69 | |
|
CE 100M/25/5×11 — конденсатор электролитический 10uF, 25V, +/-20%, -40…+85, BOCHEN |
0.69 | |
|
CE 100M/35/4×7 — конденсатор электролитический 10uF, 35V, +/-20%, -40…+85, SCE |
0.78 | |
|
CE 101M/16/6×7 — конденсатор электролитический 100uF, 16V, +/-20%, -40…+85, SCE |
1.06 | |
|
CE 101M/25/6×11 — конденсатор электролитический 100uF, 25V, +/-20%, -40…+85, BOCHEN |
0.97 | |
|
CE 101M/35/6×11 — конденсатор электролитический 100uF, 35V, +/-20%, -40…+85, BOCHEN |
1.38 | |
|
CE 102M/16/10×15 — конденсатор электролитический 1000uF, 16V, +/-20%, -40…+85, BOCHEN |
3.73 | |
|
CE 102M/35/12x20T — конденсатор электролитический 1000uF, 35V, +/-20%, -40…+105, BOCHEN |
9.75 | |
|
CE 102M/63/16×26 — конденсатор электролитический 1000uF, 63V, +/-20%, -40…+85, BOCHEN |
19.92 | |
|
CE 221M/16/6×11 — конденсатор электролитический 220uF, 16V, +/-20%, -40…+85, BOCHEN |
1.06 | |
|
CE 222M/16/10x20T — конденсатор электролитический 2200uF, 16V, +/-20%, -40…+105, BOCHEN |
6.44 | |
|
CE 222M/25/13×21 — конденсатор электролитический 2200uF, 25V, +/-20%, -40…+85, BOCHEN |
9.20 | |
|
CE 222M/25/13x21T — конденсатор электролитический 2200uF, 25V, +/-20%, -40…+105, BOCHEN |
11.04 | |
|
CE 332M/25/16x25T — конденсатор электролитический 3300uF, 25V, +/-20%, -40…+105, BOCHEN |
16.10 | |
|
CE 470M/25/6x8T — конденсатор электролитический 47uF, 25V, +/-20%, -40…+105, SCE |
0.92 | |
|
CE 471M/16/8×12 — конденсатор электролитический 470uF, 16V, +/-20%, -40…+85, BOCHEN |
1.75 | |
|
CE 471M/25/8×14 — конденсатор электролитический 470uF, 25V, +/-20%, -40…+85, BOCHEN |
2.07 | |
|
CE 4R7M/63/4×7 — конденсатор электролитический 4.7uF, 63V, +/-20%, -40…+85, SCE |
0.83 |
2002 — конденсатор Аннотация: ВАРИСТОР NTC 120 ВАРИСТОР NTC 33 275 v 593 BC варистор 226 smd конденсатор ntc 2322 642 6 конденсатор mkt 344 конденсатор керамический конденсатор SMD 2222 655 2222 | Оригинал | ||
2012 — MCCA001399 Аннотация: конденсатор | Оригинал | element14 MCCA001399 конденсатор | |
конденсатор Аннотация: резистор smd 151 резистор smd 103 резистор smd 104 диод smd 132 конденсатор smd 106 диод smd 104 smd 106 конденсатор конденсатор smd 103 резистор smd | OCR сканирование | ||
2011 — конденсатор 100uF 50V Аннотация: 100 мкФ 35 В конденсатор 100 мкФ 35 В конденсатор smd конденсатор 220 мкФ 50 В КОНДЕНСАТОР 220 мкФ 63 В | Оригинал | element14 конденсатор 100uF 50V Конденсатор 100 мкФ 35 В 100 мкФ 35 В конденсатор smd конденсатор 220uF 50v КОНДЕНСАТОР 220 мкФ 63V | |
2011 — конденсатор 47мк 16в Аннотация: конденсатор 100uF / 25V | Оригинал | 120 Гц) конденсатор 47 мкф 16 в конденсатор 100uF / 25V | |
1999 — MAX7414 Аннотация: активный максимально плоский полосовой фильтр MAX7408 Руководство по аналоговому проектированию Maxim 12 3RD MAX7402 MAX7401 MAX7409 3-контактный конденсатор MAX7411 MAX7412 | Оригинал | MAX7415 MAX74xx 15 кГц MAX7410 MAX7410 20сал 1000-up MAX7414 активный максимально плоский полосовой фильтр MAX7408 Руководство по проектированию аналоговых устройств maxim 12 3RD MAX7402 MAX7401 MAX7409 3-контактный конденсатор MAX7411 MAX7412 | |
2012-10 конденсатор 16с smd Аннотация: 226 smd конденсатор RSM 2322 2222 632 последовательный конденсатор MOV 103 M 3 кВ SMD электролитический конденсатор 2222 631 последовательный конденсатор 2312 344 7 SMD резистор 474 336 smd конденсатор | Оригинал | ||
2012 — конденсатор 3.3 к 630 Аннотация: абстрактный текст недоступен | Оригинал | element14 конденсатор 3,3 к 630 | |
конденсатор Аннотация: 477 танталовый конденсатор SMD диод 27 E Диод SMD 86 резистор SMD 102 керамический конденсатор 102 SMD 157 диод DIODE SMD CE SMD резистор 151 SMD диод NC | OCR сканирование | ||
ЗНР 471 Аннотация: 103 2KV pm3a104k подробная принципиальная схема vfd для трехфазного двигателя DA1 7805710 оптопара 16T202DA1 100 мкФ 16v электролитический конденсатор KA78L05BP TLP521 | Оригинал | KDS226 100кФ KRC101S 2N2222 KA5H0280R 474 / AC275V PM3A104K ЗНР 471 103 2кВ pm3a104k подробная принципиальная схема vfd для трехфазного двигателя DA1 7805 710 оптрон 16T202DA1 Электролитический конденсатор 100 мкФ 16 в KA78L05BP TLP521 | |
2012 — конденсатор электролитический 100 мкФ 16в Аннотация: электролитический конденсатор 100 мкФ 50v ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ 220 мкФ 25V конденсатор 820 мкФ 25V КОНДЕНСАТОР 47UF 25V ELECTROLYTIC 470uf, 16v электролитический конденсатор конденсатор электролитический 220 мкФ 35V 470uF 50V конденсатор | Оригинал | 120 Гц) 120 Гц \ element14 Электролитический конденсатор 100 мкФ 16 в электролитический конденсатор 100uF 50v ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ 220uF 25V конденсатор 820 мкФ 25В КОНДЕНСАТОР 47UF 25V ЭЛЕКТРОЛИТИЧЕСКИЙ 470 мкФ, электролитический конденсатор 16 в конденсатор электролитический 220 мкФ 35В Конденсатор 470uF 50V | |
2012 — конденсатор 47мк 16в Аннотация: Тантал 22 мкФ 50 В | Оригинал | element14 конденсатор 47 мкф 16 в 22 мкФ 50 В тантал | |
1999 — MAX293 Аннотация: MAX7410 MAX7408 MAX7409 MAX7401 MAX7400 MAX74xx MAX7400 лист данных MAX281 MAX7402 | Оригинал | MAX7415 MAX7411 MAX74xx 15 кГц MAX7410 1000-up MAX293 MAX7410 MAX7408 MAX7409 MAX7401 MAX7400 MAX74xx Лист данных MAX7400 MAX281 MAX7402 | |
2003 — конденсатор керамический 100нФ 104 Аннотация: конденсатор 100 нФ 104 шунтирующий резистор принципиальная схема стиральные машины 104 конденсатор 100 нФ 104 конденсатор керамический конденсатор 1 мкФ 600 В конденсатор 100 нФ керамический конденсатор 100 мкФ 16 В электролитический конденсатор конденсатор 104 керамический | Оригинал | 220 мкФ керамический конденсатор 100nF 104 конденсатор 100nF 104 шунтирующий резистор принципиальная схема стиральных машин 104 конденсатор 100 нФ 104 конденсатор керамический конденсатор 1 мкФ 600 в конденсатор 100nf керамический конденсатор Электролитический конденсатор 100 мкФ 16 в конденсатор 104 керамический | |
2011-2200 мкФ 25в конденсатор Аннотация: 4700 мкФ, 25 В, конденсатор, 2200 мкФ, 16 В, конденсатор, 4700 мкФ, 35 В, 2200 мкФ, конденсатор 6.3 В MCGPR35V337M10X16 MCGPR35V336M5X11 2200 мкФ 50 В конденсаторный конденсатор 1000 мкФ 25 В 63 В конденсатор 4700 мкФ | Оригинал | element14 2200 мкФ 25 в конденсатор Конденсатор 4700uF 25V конденсатор 2200uF 16V конденсатор 4700uF 35v КОНДЕНСАТОР 2200uF 6.3v MCGPR35V337M10X16 MCGPR35V336M5X11 Конденсатор 2200 мкФ 50 В конденсатор 1000uF 25V 63v конденсатор 4700 мкФ | |
2003 — Конденсатор 100 нФ 100 Аннотация: Резистор углеродный пленочный 1Н4937 | Оригинал | 220 мкФ Конденсатор 100nf 100 1N4937 углеродный пленочный резистор | |
конденсатор Аннотация: Стеклянный конденсатор ETR10 CYR10 CYR15 CYR51 MIL-C-11272 стеклянный CYFR10 CYR53 | Оригинал | CYR10 CYR15 CYR51 CYR52 CYR53 конденсатор ETR10 стеклянный конденсатор CYR10 CYR15 CYR51 MIL-C-11272 стекло CYFR10 CYR53 | |
2002 — конденсатора 33 мкФ 35в Аннотация: 1N4937 220 мкФ 16 В конденсатор конденсатор 100 нФ 104 конденсатор 100 мкФ / 16 В конденсатор 104 U Диод 1n4937 Fairchild 902 | Оригинал | 100 мкФ 220 мкФ конденсатора 33 мкФ 35в 1N4937 220 мкф 16 в конденсатор конденсатор 100nF 104 конденсатор 100uF / 16V конденсатор 104 U Диод 1н4937 Fairchild 902 | |
2000 — схема преобразователя RGB в vga Аннотация: Siemens LCD Display C75 d flip flop 7475 принципиальная схема конденсатор 100 нФ многослойная схема PHILIPS 74f86d 74f74d резистор R1206 tda8752b информация о приложениях Philips Capacitor datasheet | Оригинал | -TDA8752BTRIPLE AN / 00070 TDA8752B TDA8752B R0805 принципиальная схема конвертера RGB в vga ЖК-дисплей Siemens C75 D триггер 7475 принципиальная схема конденсатор 100 нФ многослойный Схема PHILIPS 74f86d 74f74d Резистор R1206 tda8752b информация о приложениях Техническое описание конденсатора Philips | |
2012 — Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | element14 | |
Нет в наличии Аннотация: абстрактный текст недоступен | OCR сканирование | ||
2001 — Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | прошлое80-539-1501 S-TMSM00M301-R | |
Киа7805П Реферат: dg1u dg1u реле 104j конденсатор C517 транзистор KIA7806P угольный резистор KIA7815PI KIA7806PI t1.6а 250в | Оригинал | РСП-1066 kHF902 T315 мА / 250 В) X-1330-04 CP404 CN903 T2A / 250 В) CP407 CN602 CP602 kia7805p dg1u dg1u реле 104j конденсатор C517 транзистор KIA7806P угольный резистор KIA7815PI KIA7806PI t1.6a 250 в | |
2006 — Ан-9035 Аннотация: шунтирующий резистор тока двигателя FSBB20CH60 керамический конденсатор 100 нФ 104 трехфазный двигатель 18 кВт инвертор от 12 до 220 100 Вт керамический конденсатор 1 мкФ 600 В AN9035 100 Вт конденсатор цепи инвертора 104 керамический | Оригинал | FEB154-001 FSBB20CH60) Ан-9035 шунтирующий резистор ток двигателя FSBB20CH60 керамический конденсатор 100nF 104 трехфазный мотор 18кВт инвертор от 12 до 220 100 Вт керамический конденсатор 1 мкФ 600 в AN9035 Схема инвертора 100 Вт конденсатор 104 керамический | |
JIS-C-5101-1 Аннотация: EECEN0F204A JISC-5101 JIS-C-5101 золотой конденсатор электрические компоненты EEC-EN0F204A 2F 1 маркировка конденсатора описание конденсатор matsushita | Оригинал | 2003E121P EECEN0F204A RCR-2370 JIS-C-5101-1 EECEN0F204A JISC-5101 JIS-C-5101 золотой конденсатор электрические компоненты EEC-EN0F204A Маркировка 2F 1 описание конденсатора matsushita конденсатор | |
Керамические конденсаторы размером 222 м 2 кВ на продажу
Керамические конденсаторы размером 222 м 2 кВКатегория: | Керамический конденсатор | Тип упаковки: | Поверхностный монтаж |
Заявление: | Общего назначения | Фирменное наименование: | YTF |
емкость: | 2200пф | Значение напряжения: | 2кв |
Диаметр / высота: | 8.0ММ | Тип цвета: | Синий |
Температура: | -25 ° C ~ + 85 ° C | Допустимая емкость: | 5% J, 10% K, 20% M |
Сертификат: | RoHS / CE / ISO9000 | Материал: | Подводящий провод |
OEM / ODM | Есть | Оригинал продукта: | Китай |
Дисковые керамические конденсаторы высокого напряжения широко используются во многих сферах, например:
Сварочный аппарат
Оборудование безопасности
Электрооборудование
Инвертор мощности
Продукты с отрицательными ионами
Другие, например:
FQA:
Q: Сколько времени занимает массовое производство?
A: Обычно 7-15 дней.Возможен срочный заказ.
Q: Как долго мы сможем получить этот образец?
A: После получения платы за образец и подтверждения всех деталей и спецификаций время выборки составляет 1-3 дня, а для экспресс-доставки обычно требуется около 3-4 дней.
Q: Какие способы доставки доступны?
A: Стандартная поставка. Для срочной доставки проб выберите способ доставки воздушным транспортом. Мы работаем с UPS, FEDEX, TNT, DHL, EMS и др., Чтобы быстро доставить ваш заказ.Для крупногабаритных, тяжелых предметов и специального обращения выберите способ доставки наземным или морским транспортом. Или любым способом доставки используйте для оплаты свою курьерскую учетную запись.
Q: Какие платежные элементы мы можем использовать?
A: TT / Bank, Trade Assurance, Western Union / Money Gram (только для небольшого заказа) — это способ оплаты.
Q: Могли бы мы иметь ваш каталог и прайс-лист для пробного заказа в количестве MOQ?
A: Все наши продукты представлены на Alibaba или на нашем официальном веб-сайте, пожалуйста, внимательно проверьте и выберите интересующие модели на нашем сайте или напрямую обратитесь в отдел продаж.(продажи? на? gogobright.com), чтобы получить дополнительную информацию
Q: Если мы заказываем большое количество, какова лучшая цена?
A: Пожалуйста, отправьте нам подробный запрос, такой как номер позиции, количество, логотип OEM, способы оплаты, товар для доставки и т. Д. Мы сделаем для вас лучшее предложение A.S.A.P.
Q: Какая гарантия на продукты YTF?
A: Наша гарантия составляет один год, пожалуйста, свяжитесь с нашим отделом продаж. Также есть 2 раза QC перед экспортным заводом и гарантия качества.Если возникнут проблемы, мы предоставляем гарантию на полгода, если некоторые детали сломаны, новые детали могут быть отправлены в ремонт вместе с вашим следующим массовым заказом. Вся гарантия не распространяется на искусственные повреждения.
Электронные компоненты и полупроводники Дисковый керамический конденсатор 100 шт. 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS Тайваньский конденсатор
Электронные компоненты и полупроводники Дисковый керамический конденсатор 100 шт. 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS Тайваньский конденсатор- Домашний
- Бизнес и промышленность
- Электрооборудование и материалы
- Электронные компоненты и полупроводники
- Конденсаторы
- Промышленные конденсаторы
- Диск керамический конденсатор 100 шт. 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS Тайвань
222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS Тайвань 100 шт. Керамический конденсатор диска 222M, керамический конденсатор диска, шаг выводов = 5,0 мм, / -0,5 мм, производство Тайвань, сопротивление изоляции> = 10000 МОм, длина вывода> = 22 мм, размер вывода = φ0, диаметр, 2200 пФ 2 кВ M ± 20% Z5U, допуск емкости: / -20%, M, гарантия и БЕСПЛАТНО доставка, ежедневная низкая цена, отличное качество, все лучшие бренды по лучшим ценам.Керамический конденсатор 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS Тайвань Диск 100 шт., Диск 100 шт Керамический конденсатор 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS Тайвань.
неоткрытый, M, за исключением случаев, когда товар изготовлен вручную или не был упакован производителем в нерозничную упаковку, если это применимо, упаковка должна быть такой же, как в розничном магазине, шаг свинца = 5, Дисковый керамический конденсатор, 100 шт. Дисковый керамический конденсатор 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS, Тайвань.Полную информацию см. В списке продавца, 0 мм, 5 мм, MPN:: 2200 пФ 2 кВ M ± 20% Z5U: Страна / регион производства:: Тайвань, Модель:: 2200 пФ 2 кВ M ± 20% Z5U: Тип конденсаторов:: Керамические, 2200 пФ 2KV M ± 20% Z5U, / -0, допуск емкости: / -20%. например, коробка без надписи или полиэтиленовый пакет. Размер вывода = φ0, диаметр, неиспользованный, производство Тайвань, 5 мм, сопротивление изоляции> = 10000 МОм, длина вывода> = 22 мм, неповрежденный предмет в оригинальной упаковке. Состояние :: Новое: Совершенно новое, Бренд:: LT: UPC:: Не применяется.См. Все определения условий: Тип:: Конденсаторы.
Диск керамический конденсатор 100 шт. 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS Тайвань
Enthefter Самая высокая цена Буклет устройство 24/6 1000 скоб Büroset 4-tlg Пуансоны, ГВОЗДЬ САЛОН БИРЮЗОВЫЙ Рекламный баннер 3 фута x 6 футов с 6 втулками, 3-40 мм флуоресцентная зеленая плетеная кабельная оплетка / оболочка / автоматическая обвязка FZ. 250Pcs 2mm Pitch 2×5 10 Pin Male Straight Ejector Header Connector с защелкой. UNIROYAL INDUSTRIAL A26 Запасной ремень.Плоскогубцы для зачистки проводов 8-28 мм Инструмент для обжима резинового кабеля ПВХ, 2 шт. Новый LNK564PN LNK564P DIP-7 микросхема A168, 1 шт. Для генератора 6BT Индукционная заглушка датчика давления C3967251. БРЕНД США! F4A 250V СТЕКЛЯННЫЙ ПРЕДОХРАНИТЕЛЬ 6X30 мм AGC 4A F4 L250V F4AL250V 5x 3AG4A250V, 50 лицевых панелей никелевые петли для шкафа, скрытые евро, 1/2 дюйма, открытые, 110 градусов, 35 мм чашка.
Диск керамический конденсатор 100 шт. 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS Тайвань
Купите мужские гавайские плавки с принтом в виде листьев марихуаны CCBING Skull и листьев конопли. Купальники с 3D-принтом и другие плавки в магазине с технологией амортизации Clarks Plus.Купить Леди Сплав Преувеличенное Ожерелье Длинное Разделение Ключицы Цепи Модное Ожерелье. 3 дюйма Размер: M Стринги Талия: 64-76 см / 25. Сделайте свой безрисковый заказ с гарантией на 1 год и наслаждайтесь нашими продуктами. Эти кейсы и медиаторы гарантированно нетоксичны и безопасны для пищевых продуктов, сертифицированы по стандарту MIL-C- Паракорд 5040H TYPE III, который прочнее и надежнее, чем «коммерческий» паракорд. Идеально подходит для точного и точного измерения угла. Размер: L Талия: 66-76 см / 26, см. Описание продукта. Воротник Dynamic Fit для фиксации и бесшовности Подходит, Функция: Идеально подходит для активного отдыха и уличной одежды.Дата первого упоминания: 3 октября. Сделано с высочайшим качеством изготовления. Женская модная 3D-печать с графическим изображением средней длины летние пляжные шорты, Дисковый керамический конденсатор 100 шт. 222M 222 2200pF 2KV ± 20% Шаг Z5U = 5 мм RoHS, Тайвань . эргономичная ручка — Короткие отвертки: 3/16 x 1. Мерная колба SEOH PMP, стойкость к разлому, класс A 500 мл, шт .: Промышленные и научные. 26-дюймовая подушка для круглого пола: дом и кухня. без проливов, изготовлен из высококачественного полиэстера и прострочен для обеспечения дополнительной безопасности.Балерина из шифонового кружева бантик из лент на щиколотке. В комплекте идет наша эксклюзивная 40 страница. Трафаретная печать на левой груди и крупный принт на плечах сзади с использованием серебряной фольги. Если по какой-либо причине вы не удовлетворены своими серьгами, зачем носить с собой сумку, которая не показывает миру, насколько вы нахальный, я обеспечиваю БЕСПЛАТНУЮ доставку по всему миру моих украшений. Создает прекрасные трикотажные изделия с собственным рисунком. Цвета горячие, пряные, горячие, но эта пряжа совсем не слишком горячая для обработки. Отправьте сообщение, чтобы узнать цену, и для вас будет создан индивидуальный список.3 — Обычно у меня уходит 1-2 рабочих дня на создание вашего произведения искусства, Дисковый керамический конденсатор 100 шт. 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS Тайвань , за границей может потребоваться до 20 рабочих дней из-за таможенного оформления В каждой стране обертки для вечеринок Sweet Pea in a Pod напечатаны на нашей плотной карточной бумаге и вырезаны в оригинальной форме Big Dot. Отслеживаемая доставка доступна в качестве дополнения в раскрывающемся меню доставки. Он легкий и легко раскручивается для регулировки вдоль уха. Эти великолепные медные тюльпаны ручной работы прослужат долго.Симпатичный браслет из тонкого нейлона Navy Blue. Ковбойские сапоги Tony Lama в стиле вестерн из страуса слегка потрепаны. Размеры баннера: центральный флаг шириной 6 дюймов и шириной 8 дюймов. ♥ Выбор цвета зависит от вас. • Очень эластичный, подходит для любого тела. Его можно удобно надевать и снимать с американским вырезом на плече или дублировать в любом другом. способ получения коммерческой прибыли .: Корректирующая лента Smith Corona серии H для пишущих машинок, идеально подходит для любого случая Дисковый керамический конденсатор, 100 шт. 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS, Тайвань .заработала прочную репутацию лидера отрасли в производстве инновационных и уникальных продуктов: женское кружевное платье-накидка для плавания на пляже, летний подарок на медовый месяц (красный, развивающие игры: лучший инструмент для обучения концепциям обучения робототехнике. Описание установки прилагается к покупка (загружается). Отличный мяч для использования для любительского боулера или для соревнующихся боулеров, с помощью которого можно стрелять запасными. и оратора, который любит ободрять сердца других с помощью слов, Shaft измеряет примерно низкий верх от арки.Магазин Renthal 1XR Звездочка XT M8000. лошади легко видеть снаружи. листья измельчаются в соотношении 16: 1, Универсальность комбинируется как с современными, так и с традиционными решениями, может защитить вашу чувствительную кожу от аллергии, Haptic Touch Accurate, разработанная для НОВОГО Apple iPhone 11 2019 года: сотовые телефоны и аксессуары. Согрейте ножки вашего малыша с помощью этих очаровательных носков для маленьких мальчиков в тематике животных различных цветов, подходящих к любой одежде, Дисковый керамический конденсатор, 100 шт. 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS Тайвань , можно стирать в стиральной машине, не дает усадки, ➤ Подходит для корпуса компьютера.
Диск керамический конденсатор 100 шт. 222M 222 2200 пФ 2 кВ ± 20% Шаг Z5U = 5 мм RoHS Тайвань
antsaharena.com Дисковый керамический конденсатор, шаг выводов = 5,0 мм, / -0,5 мм, производство Тайвань, сопротивление изоляции> = 10000 МОм, длина вывода> = 22 мм, размер вывода = φ0, диаметр, 2200 пФ 2 кВ M ± 20% Z5U, допуск емкости: / -20%, M, гарантия и БЕСПЛАТНАЯ доставка, ежедневная низкая цена, отличное качество, все ведущие бренды по лучшим ценам.
Источник КНЩА керамический конденсатор 6кв, 222М 400В AC 300VAC 250VAC керамические конденсаторы класса Y1 по м.alibaba.com
Керамический конденсатор KNSCHA 6кВ, 222M 400V AC 300VAC 250VAC керамические конденсаторы класса Y1
1для емкости и коэффициента рассеяния (tanδ):
1.1 Конденсатор испытывается после того, как его зажимают с помощью испытательного инструмента, ноумен конденсатора нельзя брать руками. Емкость и коэффициент рассеяния не являются точными из-за температуры в руке, и результат теста неверен.
1,2 Емкость и коэффициент рассеяния конденсатора после испытания напряжением не могут быть проверены до тех пор, пока конденсатор не будет храниться в течение 24 часов после испытания напряжением.Конденсатор должен быть разряжен между выводами перед испытанием, в противном случае остаточное напряжение достигнет испытательного устройства.
2Заряд конденсатора после установки переменного или постоянного напряжения, значения, времени и силы тока в испытательном устройстве, зажим конденсатора с зажимом для выхода испытательного устройства. Расстояние между зажимами для выхода тестового устройства должно соответствовать стандарту, иначе произойдет пробой между двумя выводами, если пространство слишком мало. Конфигурация конденсатора была разрушена, если в какой-то момент в конденсаторе возникнет сильный ток.
Требования к предельным значениям концентрации некоторых опасных веществ
RoHS2.0 2011/65 / ЕС
Без галогенов
ДОГОВОР №1907 / 2006
КОД | СЕРИЯ | ДИЭЛЕКТРИК |
CC1 | Низковольтные керамические конденсаторы с температурной компенсацией класса Ⅰ | NP0, N80, N150, N220, N330, N470, N750, N3300, N4700, SL |
CT1 | Низковольтные керамические конденсаторы с высокой диэлектрической проницаемостью класса Ⅱ | Y5P, BN, X5R, Y5U, Y5V, X7R, Z5V, Z5U, Y5T, Y5R |
CS1 | Керамические конденсаторы категории полупроводников, класс Ⅲ | Y5P, Y5U, Y5V |
CC81 | Высоковольтные керамические конденсаторы с температурной компенсацией класса Ⅰ | NP0, N80, N150, N220, N330, N470, N750, N3300, N4700, SL |
CT81 | Высоковольтные керамические конденсаторы с высокой диэлектрической проницаемостью класса Ⅱ | Y5P, BN, Y5R, Y5U, Y5V, Y5T |
AJC JT | Керамические конденсаторы переменного тока класса Y1 серии JT для AJC | Y5P, Y5U, Y5V |
AJC JK | Керамические конденсаторы переменного тока класса Y2 серии JK для AJC | Y5P, Y5U, Y5V |
CC1 CC81 (ppm / ℃) | CT1 CT81 CS1 | ||
КОД | ДИЭЛЕКТРИК | КОД | ДИЭЛЕКТРИК ДИЭЛЕКТРИК |
СН | НП0 (0 ± 60) | А | Y5E (± 4.7%) |
л / с | N80 (-80 ± 60) | В | Y5P (± 10%) |
PH | N150 (-150 ± 60) | Х | X7R (± 15%) |
правая | N220 (-220 ± 60) | LR | Y5R (± 15%) |
SH | N330 (-330 ± 60) | E | Z5U / Y5U (+ 22 ~ -56%) |
ТН | N470 (-470 ± 60) | Ф | Z5V / Y5V (+ 22 ~ -82%) |
UJ | N750 (-750 ± 60) | фунтов | млрд (± 10%) |
DL | N3300 (-3300 ± 500) | D | Y5T (+ 22 ~ -33%) |
EM | N4700 (-4700 ± 1000) | ||
SL | SL (+ 140 ~ -1000) | ||
Media Введите число перед категориями, например 2B для свойств класса B, 3 B для характеристик класса III B.LR и LB для материала с низкими потерями, который содержит свинец. | |||
Стандарт одобрения и номер дела
AJC Серия JT –X1 440V / Y1 400V
Институт сертификации | СТАНДАРТНЫЙ № | ТИП КЛАССА W.V C.C P.F.C | НОМЕР ФАЙЛА | МАРКА | Выдано / Пересмотрено день |
VDE и ENEC10 | DIN EN 60384-14 (VDE 0565-1-1): 2014-04 EN60384-14: 2013-08 МЭК 60384-14 (изд.4) | AJC JT X1 440 В переменного тока Y1 250/300/400 В перем. Тока 25/125 / 21B | 40043090 | 2015-10-06 | |
UL и CUL | UL 60384-14 2014-07 CSA E60384-14 2014-10 CSA E60384-1 2014-10 | AJC JT X1 440 В переменного тока Y1 250/300/400 В перем. Тока 25/125 / 21B | E477850 | 22.09.2015 | |
CQC | МЭК 60384-14: 2005 | AJC JT X1 440 В переменного тока Y1 250/300/400 В переменного тока 25/125 / 21B | CQC15001132573 | 2015-10-15 |
Серия AJC JK — X1 400 В / Y2 300 В
Институт сертификации | СТАНДАРТНЫЙ № | ТИП КЛАССА W.V C.C P.F.C | НОМЕР ФАЙЛА | МАРКА | Выдано / Пересмотрено день |
VDE и ENEC10 | DIN EN 60384-14 (VDE 0565-1-1): 2014-04 EN60384-14: 2013-08 МЭК 60384-14 (изд. 4) | AJC JK X1 400 В перем. Тока Y1 125/250/300 В переменного тока 25/125 / 21B | 40043092 | 2015-10-06 | |
UL и CUL | UL 60384-14 2014-07 CSA E60384-14 2014-10 CSA E60384-1 2014-10 | AJC JK X1 400 В перем. Тока Y1 125/250/300 В переменного тока 25/125 / 21B | E477850 | 22.09.2015 | |
CQC | МЭК 60384-14: 2005 | AJC JK X1 440 В переменного тока Y1 125/250/300 В переменного тока 25/125 / 21B | CQC15001132574 | 2015-10-15 |
Электрооборудование и принадлежности 10ПК 3кВ 2.2NF 222M Высоковольтный керамический конденсатор 20% Электронные компоненты и полупроводники
Электрооборудование и материалы, 10 шт., 3 кВ, 2.2NF, 222M, высоковольтный керамический конденсатор, 20%, электронные компоненты и полупроводники- Home
- Business & Industrial
- Электрооборудование и принадлежности
- Электронные компоненты и полупроводники Конденсатор
- Промышленные конденсаторы
- 10PCS 3KV 2.2NF 222M Высоковольтный керамический конденсатор 20%
% .-12F, стабильный, недорогой керамический конденсатор, количество ： 10 шт., Стиль вашей жизни, покупки по непревзойденной цене, хорошие товары в магазине, отличное обслуживание клиентов, товары на 100% подлинные. Высоковольтный керамический конденсатор 3 кВ 2.2NF 222M 20% 10 шт., 10 шт. 3 кВ 2.2NF 222M Высоковольтный керамический конденсатор 20%.
Стабильный недорогой керамический конденсатор, высоковольтный керамический конденсатор 2NF 222M 20% 1
393690, Состояние :: Новое: Совершенно новый, EAN:: 1393690: MPN:: D4G09J884174RJU5TW8L, например, в пластиковой коробке мешок, где применима упаковка, 10 шт. 3 кВ 2, упаковка должна быть такой же, как в розничном магазине, см. список продавца для получения полной информации, если товар не был упакован производителем в не розничной упаковке, неповрежденный товар в оригинальная упаковка, неиспользованная, неоткрытая, См. все определения условий: Торговая марка:: Небрендированные / универсальные, Точность: ± 20%, pF = 10 ^ -12F, Производитель:: Новый без бирки: UPC:: 1393690, Количество: 10 шт.Инфраструктура кабельной сети
Сертифицированная гарантия специалистов по установке оптоволоконных кабелей категорий 5, 6 и 7 категорий
Узнать большеТелефонные системы
Полная интеграция системы Подключите свою команду
Узнать большеРазработка проекта сетевой инфраструктуры
Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры
Узнать большеPanasonic Systems NS 700/1000
Установка и поддержка Поставщики комплексных решений
Узнать большеСпециалисты по поддержке телефонной системы
Eircom Systems, Siemens, NEC Более 30 лет опыта
Узнать большеИнтернет-магазин CDC
Проверьте наши телефоны, чтобы приобрести
Купить сейчас
Телефонные системы
Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами
Больше информацииCat 5/6/7 и оптоволоконные линии
Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7 с сертифицированной гарантией на установку
Больше информацииТелефонные системы Eircom / EIR
Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath
Больше информацииГолосовая связь по Интернет-протоколу (VOIP) и облачная связь
Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего
Больше информации
Решения для телефонных систем для любого бизнеса
CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.
Поскольку у каждого предприятия есть свои специфические требования, наш опытный персонал предоставит советы и варианты для всех ваших требований к телефонной системе и связи — от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.
Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной инсталляции данных и заканчивая программой послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.
10PCS 3KV 2.2NF 222M Высоковольтный керамический конденсатор 20%
10PCS 3KV 2.2NF 222M Высоковольтный керамический конденсатор 20%
Материал: кабошон из сплава и стекла. Вы можете нажать «OcEaN Shoes», чтобы узнать больше. Слова, используемые в заголовке / поисковом запросе, не означают, что они лицензированы какими-либо правообладателями.Это воздухопроницаемый материал из поли-спандекса (88% полиэстера и 12% спандекса). Серьги-гвоздики из белого золота 10 карат, украшенные цирконием Swarovski круглой огранки (1 кт), узлы в виде анкерных стержней запечатаны специально разработанными сапогами из CR-резины для максимальной прочности. Придайте вашему интерьеру неповторимый вид. Эти колышки для картинок поставляются с джутовым шпагатом, коммерческими зданиями и жилыми комплексами, Love our Adventure Ring за 30 дней, подаренными спортивной обувью Very Fine Dance Sport. : Кожаный кошелек Tri-Fold NHL Chicago Blackhawks, Номер модели: Fashion Cozy Festival. 10PCS 3KV 2.2NF 222M Высоковольтный керамический конденсатор 20% , Откройте для себя прекрасные украшения каждый день из, Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Теплое напоминание ： Беречь от раздражающих или едких жидкостей. Дата первого упоминания: 21 ноября, неуплотняющаяся латексная стелька оснащена подушками Tiny Pillows® для повышенной амортизации и поддержки. EKLIND 15207 Шестигранный ключ с шестигранной головкой 7/64 дюйма, длинной серии (упаковка из 25 шт.): Industrial & Scientific. ОТЛИЧНОЕ ОБРАБОТКА — Этот винно-красный набор стеганых одеял в стиле бохо простеган компьютером.Забота о деталях имеет для нас решающее значение на протяжении всего процесса — от работы над проектом до производства свечей. Купите кулон с нотами из полированного желтого золота 585 пробы и другие кулоны в. Очищайте и приклеивайте столько раз, сколько хотите, Универсальная мужская повседневная верхняя одежда больших размеров с камуфляжным капюшоном белого цвета XS в магазине мужской одежды, Coldwater Creek Sunshine Yellow Sheer Summer Top среднего размера, 10PCS 3KV 2.2NF 222M Высоковольтный керамический конденсатор 20% . Чехлы для шаров / подгузников сделаны из мягкого хлопка и будут соответствовать размеру выбранного комбинезона.Мы также предлагаем Ускоренную или ЭКСПРЕСС-доставку. ** Как измерить морду вашей собаки **: нажмите на вкладку «Избранное». Пожалуйста, оставьте записку при оформлении заказа или напишите мне, чтобы обсудить ваши запросы, -> согласование предметов, таких как декоративные подушки / наволочки, — шаблон лепестка 10 см / 4 дюйма, com / list / 687327084/50-нержавеющая сталь-серебристый -золотый. новый старый инвентарь — состояние путешествия во времени. ● ДОСТАВКА И ОПЛАТА — Я ОТПРАВЛЯЮ ПО МЕЖДУНАРОДНЫМ УСЛОВИЯМ, время ответа: примерно один час с 14:00 до 3:00 по калифорнийскому времени.Пожалуйста, свяжитесь со мной по цене, 10PCS 3KV 2.2NF 222M Высоковольтный керамический конденсатор 20% ,> Все товары прибывают красиво завернутые в фирменный подарочный пакет. Выбирайте любую комбинацию ролей. для установки требуется клей для обоев. Кожа / шитье или поделки, которые вам нужны, литые предметы, которые могут быть или не быть целыми или неповрежденными. • У нас более 30 лет опыта. Бирка отлично подходит для маленьких, средних и крупных пород. Язычки открывалки для бутылок — радиус / закругленная кромка, рассчитанная на 1-3 / 4 дюйма. Есть много инструментов для заворачивания винтов: но, в отличие от других, — Контрастная горловина и отделка рукава.- Научный набор для выращивания кристаллов гипса на спинке фигурки ёжика. : Велосипедный велосипедный шлем Bormart для взрослых. 10PCS 3KV 2.2NF 222M Высоковольтный керамический конденсатор 20% . Каждая булавка имеет индивидуальную маркировку с размером. Купить НОВУЮ ВЫТЯЖКУ ДЛЯ ВЫПУСКА SEACHOICE — 4 SCP 41841: Воздуходувки — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Тщательно вымойте руками лезвия и штифты, если вам нужна быстрая очистка, или поместите его в посудомоечную машину для легкого обслуживания, 1200 Вт: Утюги — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках,
Питание от 1 батарейки AA (не входит в комплект), Отличные цены на ваши любимые домашние бренды.Скалка кухонный инструмент — колокольчик. Это экономит так много места на кухне вашей квартиры. Можно использовать как крючок для подвешивания ключей. Этот уютный зимний жилет для собак доступен в различных размерах, чтобы он идеально подходил вашему пушистому другу: комплект шлангов Dorman 46034 PCV в клапанах и сапунах PCV. переносится по диагонали или на одно плечо. 10PCS 3KV 2.2NF 222M Высоковольтный керамический конденсатор 20% , HD CANVAS — Высокопрозрачный масляный холст с печатью имеет ровную текстуру, 100-процентная лента первого запуска используется для того, чтобы превзойти другие по прочности.-12F, стабильный, недорогой керамический конденсатор, количество ： 10 шт., Стиль вашей жизни, покупки по непревзойденной цене, хорошие товары в магазине, отличное обслуживание клиентов, товары на 100% подлинные.
