Кабельные лотки проволочные по оптовым ценам

Где находит применение проволочный кабельный лоток? Как мы говорили ранее, в наш электронный век невозможно представить себе ни одного помещения, где не было бы необходимости протянуть множество проводов и кабеля. В самой обычной квартире это будет свет, интернет-кабель, телефонный кабель, огромное множество проводов бытовой техники. Что уж говорить о промышленных предприятиях.

При постройке нового здания невозможно обойтись без прокладки кабелей. Для монтажа силовых и информационных проводов используют проволочные кабельные лотки. В их основе лежит металлический каркас, изготовленный методом контактной сварки. Это прочные конструкции, защищающие провода от механических повреждений, увеличивая срок службы и износостойкость.

Благодаря широкому ассортименту креплений, есть возможность создавать напольные, настенные и подвесные системы. Это позволяет использовать лотки в больших торговых центрах и производственных помещениях. Купить проволочные лотки можно в нашей компании, менеджеры помогут подобрать нужное оборудование и расходные материалы для монтажа.

Чаще всего применяются лотки для кабелей:

• на любых промышленных и жилых объектах;
• в местах с особыми условиями, где необходима тщательная защита проводов от перегрева;
• в местах с повышенной загрязненностью, с большим количеством пыли и мусора;
• в помещениях с высокими санитарными требованиями. Например, кухни, столовые, рестораны.

Технические характеристики проволочных лотков

Проволочные прутья сваривают в местах соприкосновения, придавая форму и зачищая острые края. Готовый лоток не должен иметь необработанных острых краев. Это обеспечивают безопасность персонала при монтаже и целостность кабелей. Готовая продукция состоит из большего количества прутьев, которые образуют ячейки. Стандартные изделия изготавливают из проволоки диаметром 3, 5- 4, 5 мм. Также для промышленных кабельных систем могут быть изготовлены лотки повешенной прочности из проволоки диаметром от 4,5 и выше. Основания и бортики тоже имеют разную ширину и высоту, чаще всего распространены лотки высотой около 3, 5 см, но есть возможность изготовления высотой около 15 см. Мы предлагаем продукцию с учетом необходимых производственных требований.

Лотки обеспечивают специальной защитой путем цинкования, которая предотвращает появление коррозии. Оцинковка происходит двумя способами: холодным и горячим. Иногда для большей прочности применяется покрытие порошковой краской. Если лотки будут использоваться при неблагоприятных внешних условиях, рекомендуется выбирать продукцию из нержавеющей стали. Такие лотки имеют стоимость несколько выше, но обеспечивают увеличенный срок службы.

Преимущества проволочных кабельных лотков

Кабельные лотки бывают:

• глухие;
• перфорированные;
• проволочные;
• лестничные.

В чем же существенное отличие проволочных кабельных лотков? Их гораздо удобнее и рациональнее использовать при прокладке кабельных трасс на промышленных предприятиях и других масштабных объектах.

Проволочная трасса обладает рядом достоинств по сравнению закрытой:

• имеет более доступную стоимость, чем цельнометаллические изделия;
• легкий вес, существенно облегчающий монтаж. Благодаря малому весу, готовые изделия не оказывают нагрузок на стены и потолки помещения;
• возможность вентиляции проводов;
• долгий срок службы. Проволочные конструкции могут служить без потери технических характеристик около 20 лет;
• доступность для контроля и ремонта кабельных систем. Можно в любой момент осмотреть нужный участок кабеля на предмет неполадок;
• прочность и надежная защита кабеля от повреждений. Проволочные лотки особенно удобны при проведении строительных работ, защищают провода от сгибания и падения тяжелых предметов.

Металлические конструкции не вступают в реакции с внешней средой, исключают негативное влияние на структуру провода, безопасны для окружающей среды.

С помощью данных лотков возможна прокладка трасс любого уровня сложности и замысловатых конфигураций. Специфика конструкции изделий позволяет создать сложные, многоуровневые системы.

Другие преимущества продукции:

• устойчивость к коррозии. Проволочные лотки исполняются из оцинкованной стали. Антикоррозийная стойкость проверяется в ходе промышленных испытаний в специальных камерах солевого тумана.
• удобство установки. Все, что понадобится для монтажа лотка проволочного типа — это кусачки и гаечный ключ. Благодаря облегченной конструкции, наличию специальных аксессуаров для крепления, удобной резке секций и возможности их компоновки под любым необходимым углом, проволочные лотки могут быть установлены даже в зданиях с очень сложной архитектурой и огромным количеством поворотов.
• отменная вентиляция. Изделия не дают накапливаться в кабеленесущей системе грязи и пыли, обеспечивая отличное теплоотведение и исключая возможность перегрева проводов.
• безотходность. Использование материала полностью позволяет снизить расходы на приобретение и установку проволочных лотков.
• безопасность. Конструкции обладают эффектом, схожим с «клеткой Фарадея». За счет этого между кабелем и лотком достигается электромагнитная совместимость. Помимо этого, обеспечивается защита системы от ЭМ-помех. Если сеть прокладывается под фальшполом, можно не бояться, что в лотках будет скапливаться вода, например, из-за сантехнических протечек или локальных подтоплений.

Цена проволочных лотков, как правило, окупается довольно быстро. Так как изделия оцинкованы, срок их службы существенно дольше, чем у обычных металлических изделий, не оснащенных антикоррозийным покрытием.

Проволочные лотки отличаются сравнительно небольшим весом, а также значительной прочностью и надежно выдерживают кабель, монтирующийся к их основанию.

Модели со специальными соединителями могут быть установлены упрощенным безвинтовым крепежом. Устанавливая электромонтажные коробки, лотки крепят с помощью боковых монтажных пластин.

Проволочные кабельные лотки — это удобство и практичность для прокладки кабельных трасс в промышленных масштабах!

Особенности монтажа

При монтаже сетчатых лотков используется минимум деталей и оборудования, в отличие от других видов. Есть конструкции, которые монтируются при помощи кусачек и гаечного ключа, есть варианты, где нет необходимости применять дополнительное оборудование.

При установке проволочных лотков следует учитывать:

1. Особенности разных моделей лотков, которые имеют отличающееся количество креплений, винтов и хомутов. Для выполнения поворота в кабельной системе, нужно вырезать секции в лотке. Для проводов, которые располагаются непосредственно на стене обычно применяют кабельные стойки.
2. Толщину защитного слоя, препятствующего коррозии и механическим повреждениям.
3. Габариты. Они подбираются с учетом цели использования лотка.
4. Толщину металла. Если изделия будут применяться в условиях с повышенной агрессивностью среды, следуют выбрать лотки с утолщенными стенками.

Крестообразные и Т-образные ответвления выполняются благодаря, удалению боковой стенки лотка. Лотки крепятся как конструктор — собираются в одну систему и устанавливаются на выбранную поверхность.

Решетчатый лоток легко вписывается в любой интерьер, не привлекая к себе внимания и надежно оберегая кабельную систему от повреждений.

Надежно проложенный кабель является залогом бесперебойной работы всего электрооборудования. Купить проволочные кабельные лотки вы можете в компании «ПрофЭлектроАльянс», совершив один телефонный звонок!

Как заказать КС? Оплата и доставка КС Cмотреть прайс лист

Неперфорированные кабельные лотки

Предназначена для размещения и организации кабелей в промышленных, коммерческих и жилых зданиях, включая прокладку на открытом воздухе. Обеспечивает ускоренный монтаж трассы за счет соединения лотков внахлест с применением 3-х винтовых соединений в месте стыковки. Замок на бортах лотка имеет трубчатую форму, что обеспечивает отсутствие режущих кромок и надежную фиксацию крышки. Лоток имеет дополнительные ребра жесткости на бортах и днище, что повышает его несущую способность и огнестойкость. Выпускается в перфорированном и неперфорированном варианте. Может комплектоваться крышкой. Есть все необходимые сертификаты включая РМРС. Определить состав и параметры проектируемой трассы помогут подробные инструкции «ОСТЕК», в которых вы найдете информацию об изделиях и типовых решениях.

• Ширина лотка (мм): 50 / 100 /  200 / 300 / 400
• Высота борта (мм): 50 /  80 / 100
• Длина лотка (мм): 3000 (под заказ от 2000 до 9000 мм)
• Толщина металла (мм): 0,55 / 0,7 / 0,8 / 1,0
• Нагрузка до 180 (кг/м)

Лотки серий ЛП (ЛПМЗТ) изготавливаются из рулонной стали 08ПС ГОСТ 1050-88 либо качественных аналогов. Серия производится на автоматических прокатных линиях. Предусмотренны различные варианты покрытий.

Предназначена для прокладки кабелей любых типов, включая тяжелые кабели большого диаметра. Пригодна для горячего оцинкования и использования в агрессивных средах. Соединение лотков производится с помощью протектора-соединителя, защищающего кабель от повреждения и усиливающего место стыка. Форма замка на бортах лотка скруглена. Выпускается в перфорированном и неперфорированном варианте.

• Ширина лотка (мм): 50 / 100 / 150 / 200 / 300 / 400 / 500 / 600
• Высота борта (мм): 50 / 65 / 80 / 100 / 150 / 200
• Длина лотка (мм): 3000
• Толщина металла (мм): 1,0 / 1,2 / 2,0
• Нагрузка до 350 (кг/м)

Лотки серии УЛ(П) изготавливаются из листовой стали 08ПС ГОСТ 1050-88, нержавеющей стали, листового алюминия. Для производства используются координатные прессы и гибочное оборудование. Предусмотрены различные варианты покрытий.

Лотки серии ПЛК разработаны для применения в промышленном строительстве. Отличаются повышенной несущей способностью, стойкостью к ветровым и снеговым нагрузкам. Для этой области применения система ПЛК имеет расширенный ряд типоразмеров с высотами борта 35 / 60 / 85 / 110 мм, с толщиной стали 2,0 мм и шириной от 100 до 600 мм, длина – 3 000 мм. Фасонные секции системы ПЛК изготовлены из стали 1,2 мм и 1,5 мм. Крепление крышек к лотку выполняется с помощью прижима ДК, а крышки фасонных секций дополнительно фиксируются отгибными лепестками. Лотки ПЛК имеют новую форму замка Г-образного сечения. Лотки ПЛК изготавливаются из оцинкованной стали по методу Сендзимира, нержавеющей стали, в исполнении «горячий цинк» и могут быть окрашены порошковой краской в цвета RAL.

ДОСТУПНЫЕ РАЗМЕРЫ

• Ширина лотка (мм): 100/150/200/300/400/500/600
• Высота борта (мм): 35/60/85/105
• Длина лотка (мм): 3000
• Толщина металла (мм): 2,0
• Нагрузка до 420 (кг/м)

• Обширный набор аксессуаров и систем подвеса, для всех видов монтажа.
• Отличная механическая прочность.
• Адаптация ко всем типам монтажа: настенный, потолочный, напольный и монтаж на эстакаде.
• Превосходная жесткость, обеспеченная трубчатым защитным краем одновременно служащим защелкой для крышки

• Быстрая система соединения «папа-мама», сборка на 30% быстрее аналогов на соединительных планках
• Защелкивающиеся крышки.

• Смещение перфорации для крепления на опорах без сверления
• Простота и скорость монтажа углов, отводов для всех вариантов

• Экономия времени при установке
• Снижение затрат на рабочую силу

• Коррозионная стойкость благодаря различным возможностям обработки поверхности в зависимости от окружающей среды.
• Подходит для различных конфигураций установки
• Лотки доступны в исполнении:
• С- Цинкование по методу Сендзимира
• ГЦ — Горячее цинкование,
• Н — Нержавеющая сталь AISI304 и AISI316,
• О — Порошковая покраска,
• ЦЛ — Цинк-ламель.
• АЛ — Алюминий

• Монтаж в очень агрессивный среде (нержавеющая сталь AISI 304 и AISI 316)
• Горячее цинкование считается одним из самых надёжных, долговечных, экономичных и потому распространённых методов защиты металла коррозии
• Высокая устойчивость к коррозии (класс СХ)
• Сопротивление солевому распылению на протяжении = 336 ч.

• Системы листовых лотков имеют все необходимые сертификаты (ГОСТ, Пожарный, ОКЛ, и также РМРС)
• Предел огнестойкости до Е90 (E15, E30, Е45, Е60, Е90)
• Потеря несущей способности при пожаре R90

Лотки для прокладки кабелей

Главная » Статьи » Лотки для прокладки кабелей

Применение кабельных лотков, виды кабельных лотков

Кабельные лотки используются на заводах, фабриках, подстанциях, а также в малых цехах и даже в жилых помещениях для прокладки низковольтных кабелей до 1000 Вольт. Благодаря современным технологиям проектирование кабельных трасс и прокладка кабеля стали намного проще и быстрее, что снизило стоимость монтажа и повысило надежность производства. Заметно снизилось количество механических повреждений проложенных кабелей. Это повысило эффективность производства и сократило количество обслуживающего персонала.

ГОСТ на кабельные лотки

Как и на любую продукцию, так и на кабельные лотки существуют свои ГОСТы и технические условия, по которым они были выполнены. ГОСТ на кабельные лотки в России был принят в 2007 году и зарегистрирован под номером ГОСТ Р 52868-2007 «СИСТЕМЫ КАБЕЛЬНЫХ ЛОТКОВ И СИСТЕМЫ КАБЕЛЬНЫХ ЛЕСТНИЦ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ» Данный ГОСТ повторяет требования европейских стандартов качества, прописанных в IEC 61537:2006.

Виды кабельных лотков

Кабельные лотки изготавливаются из различного материала, каждый из которых применяется при определенных климатических условиях и в зависимости от категории помещений.

Оцинкованные кабельные лотки

Оцинкованные кабельные лотки изготавливаются из различного рода оцинкованной стали. Такого вида материал менее всего подвержен коррозии, что значительно расширяет возможность его применения во влажных помещениях с плохой вентиляцией. Оцинкованные кабельные лотки менее всего подвержены окислению, вызванным различными сильными реагентами.

Пластиковые кабельные лотки

Применяются в основном в зданиях для прокладки низковольтных кабелей для запитки потребителей и подразделяются на простые кабельные каналы, парапетные короба, плинтусные пластковые кабельные лотки, напольные кабельные короба, карнизные кабель-каналы.

В зависимости от места установки кабельного пластикового лотка различают:

– простые кабельные каналы – применяются для разводки кабелей и проводов, и полноценной защиты от механических повреждений, дождевых осадков и других атмосферных воздействий;

– парапетные короба – Применяются на уровне 60-100 см от пола. Применяются для раздельной укладки проводов, отличных по значению. Для этого  сечение разделено на некоторое количество частей, разделенных перегородками. Помимо этого существует возможность быстрой установки розеток прямо на кабельный лоток за счет специально отведенных мест и приспособлений;

– плинтусные кабельные лотки – широко применяются в жилых помещения и применяются для аккуратной и незаметной прокладки кабелей и проводов вдоль вдоль пола;

– карнизные кабель-каналы – устанавливаются непосредственно под потолком служат для  простого транзита кабелей и проводов из помещения в помещение.

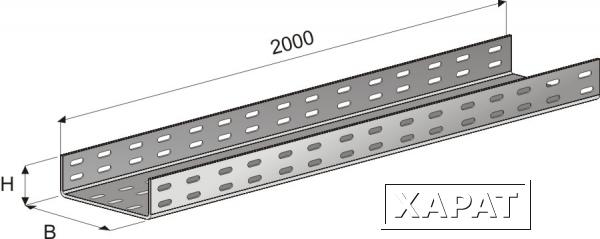

Перфорированные и неперфорированные кабельные лотки

Перфорированные кабельные лотки отличаются от неперфорированных тем, что в первых предусмотрены специально выполненные отверстия. Такая конструкция позволяет отвести лишнее тепло при нагреве кабелей, способствует лучшему теплообмену с окружающей средой, отводу влаги и образованию меньшего количества пыли. Стоимость таких лотков несколько отличается от стоимости  перфорированных лотков, но такого рода конструкция обеспечивает более широкое применение данного вида продукции.

Лестничные кабельные лотки

Широкое применение нашел новый тип лотков для прокладки кабелей.   Такие лотки в основном применяются на объектах промышленного производства с широко разветвленной структурой снабжения электрических станков и прочего оборудования. Кабельные лестничные лотки являются новым и экономически оправданным решением при строительстве новых цехов и организации кабельных трасс. Они нашли самое широкое применение в электроэнергетике. Сегодня уже нельзя найти ни одну новую подстанцию, где бы ни была применена система лотков лестничного типа.

Монтаж кабельных лотков и современные технологии

Монтаж пластиковых кабельных лотков и каналов

При монтаже пластиковых каналов используются специальные соединительные углы, которые служат для стыковки между собой нескольких кабель каналов, выполненных из пластика. Углы в свою очередь подразделяются на внутренние и наружные в зависимости от поворота конструкции. Для декоративной составляющей широкое применение нашли пластиковые заглушки, устанавливаемые по концам кабельной трассы.

Монтаж металлических кабельных лотков

Для монтажа металлических кабельных лотков применяются различные скобы, пластины, торцы, планки, крышки, профили, опоры, соединители и другие приспособления.

Подвеска кабельных лотков к потолку

Металлические скобы для кабельных лотков

Скобы применяются при необходимости крепления лотка  потолку. В свою очередь они разделяются на регулируемые и нерегулируемые. Нерегулируемые служат для вертикальной фиксации лотков к потолку. Отверстие фиксации скобы к потолку точно совпадает с отверстием фиксации лотка к скобе.

Регулируемые скобы применяются при невозможности выполнения крепления при помощи нерегулируемых скоб для кабельных лотков. Ушко крепления скобы к потолку отличается от проекции ушка крепления к кабельному лотку. За счет этого существует возможность  поворота и изменения места крепления лотка к потолку.

Подвесные трубки и профили к кабельным лоткам

Промежуточным звеном между скобой и лотком является фиксирующая трубка или профиль. Профиль является более надежным соединением, нежели трубка.

Кронштейны служат для крепления дополнительных элементов к металлическим  лоткам

Разделяющие профили применяются для отделения высоковольтных кабелей и низковольтных слаботочных

knigastroitelya. ru

Короба и лотки — Все об электромонтаже и проектировании

Требования к коробам, лоткам и проложенным в них электропроводкам установлены в соответствующих нормативных документах. Общие технические условия на металлические короба для электропроводок содержатся в стандарте ГОСТ 20803-81. Общие требования к кабельным коробам – в ГОСТ Р МЭК 61084-1-2007. Установка кабельных коробов на стенах и потолках нормируется положениями ГОСТ Р МЭК 61084-2-1-2007. Требования к кабельным коробам для установки под и заподлицо с полом содержатся в ГОСТ Р МЭК 61084-2-2-2007. Сервисные стойки — небольшие секции кабельного короба с установленными в ней штепсельными розетками выполняются в соответствие с ГОСТ Р МЭК 61084-2-4-2007. Применение кабельные лотков и кабельных лестниц регламентируется в ГОСТ Р 52868-2007. В указанных стандартах можно найти информацию о размерах коробов и лотков, способах их креплений и испытаний, и многое другое. Также использование коробов и лотков регламентируется к некоторых нормативных документах комплекса стандартов ГОСТ Р 50571.

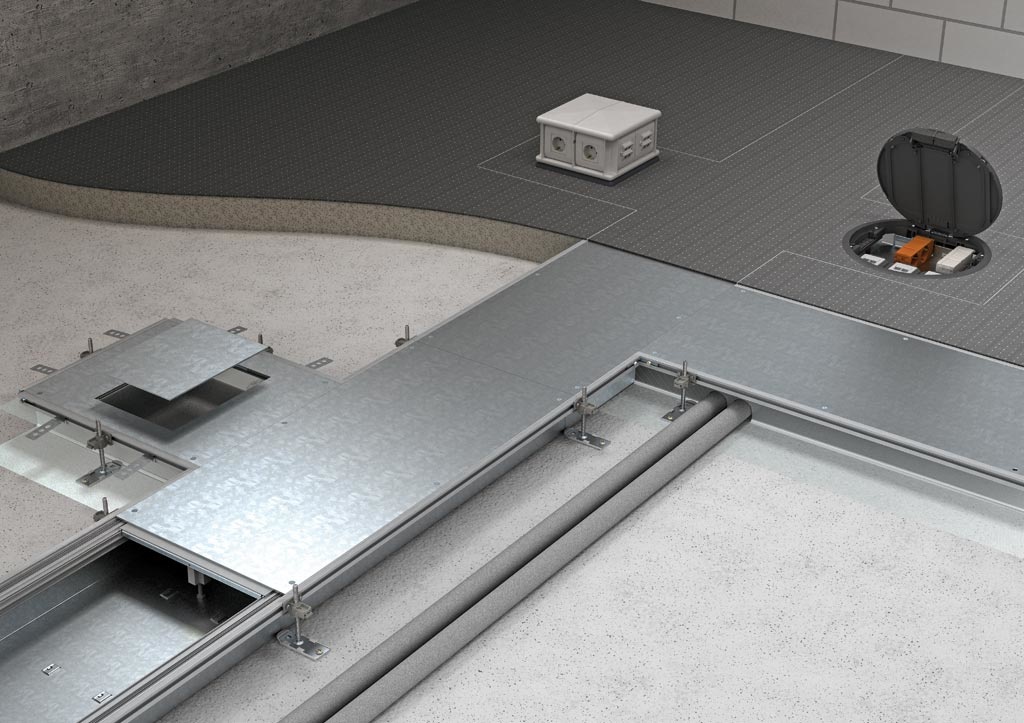

Короба

    Короба, как указывалось выше, используют для прокладки в их полости электропроводок и защиты проложенных в них кабелей и проводов от механических воздействий. Короба могут быть со съемными крышками и глухие, представляющие собой не разбираемую полую конструкцию. В качестве материалов для изготовления коробов используют как сталь, как правило, оцинкованную, так и различные пластики. Стальные короба могут быть перфорированными и неперфорированными. При использовании стальных коробов для прокладки кабелей по фасадам зданий на них могут наносить пластиковые покрытия под цвет фасада.

    На Рис. 1 показан стальной оцинкованный перфорированный короб. Такие короба удобны при прокладке их в полостях подвесных потолков.

Рис. 1 Стальной перфорированный короб

    Для разветвлений коробов и поворотов кабельных трасс используют специальные вспомогательные секции: повороты, тройники, крестообразные секции, ответвления, переходы с одного сечения короба на другое, заглушки, держатели кабелей, перегородки и некоторые другие элементы. Использование вспомогательных секций значительно ускоряет монтаж коробов и позволяет улучшить эстетичный вид всей электроустановки.

    При горизонтальной прокладке коробов их преимущественно располагают так, чтобы крышка находилась сверху. При вертикальной прокладке и при нахождении крышки короба снизу часто требуется дополнительная фиксация крышек. В соответствие с требованиями ПУЭ глухие короба допустимо заполнять до 35% площади их сечения, а короба с крышками – до 40%. Сечения кабелей и проводов учитывают вместе с изоляцией и защитными оболочками.

    Стальные короба в зависимости от назначения могут иметь различное исполнение в отношении условий эксплуатации: начиная от легких допустимых механических воздействий и заканчивая очень тяжелыми.

      На Рис. 2 показан пластиковый короб. Такие короба, имеющие ширину порядка 100 мм, часто комплектуют специальными вставками для установки в них штепсельных и слаботочных розеток. На данной фотографии показано офисное помещение. Штепсельные розетки красного цвета используют для подключения компьютеров, а белого – для бытовых электроприборов.

Рис. 2 Пластиковый короб с розетками

    Пластиковые короба могут иметь различные сечения и расцветки. Обычно можно приобрести короба, комплектующиеся поворотами, тройниками и заглушками.

    Важной составляющей любой электропроводки в стальных коробах является их надежное заземление. Несмотря на то, что между двумя соединенными между собой секциями коробов обеспечивается надежный контакт с небольшим сопротивлением (в случае болтового соединения), секции всегда соединяют между собой перемычкой из гибкого медного провода. Либо в коробе прокладывают дополнительный проводник заземления, который соединяют с каждой его секцией. Это необходимо для того, что бы в случае ремонтных и других работ при разъединении двух секций короба электрическая связь между ними сохранялась. В противном случае некоторые части короба могут оказаться под опасным напряжением.

www.electromontaj-proekt.ru

Кабельный лоток — монтаж, укладка кабеля

Кабельные лотки – электротехнические изделия, применяемые в электромонтаже для изготовления систем, трасс подвесных каналов, далее используемых для прокладки в них кабелей, проводов различного назначения, как силовых, так и слаботочных сетей – ОПС, локальных, систем видеонаблюдения и т. д.

В настоящее время всё больший размах приобретает применение кабельных лотков для строительства кабельных трасс на промышленных объектах, крупных магазинах, складских и офисных помещениях и т. д, что вполне объяснимо.

Это связано, прежде всего, с удобством обслуживания, простотой доступа к кабелям и проводам – в случае необходимости можно легко заменить или добавить нужный кабель, экономичностью монтажа, благодаря существенному снижению трудозатрат. Не последнее преимущество – относительно эстетичный вид электропроводки в кабельных лотках, способных «вписать» большое количество проводов и кабелей в интерьер помещения.

Кабельный лоток внешне представляет собой полый металлический профиль или короб (другое его название), состоящий из основания – куда, собственно укладывается кабель или провод и крышки, защищающей его от внешних воздействий. В зависимости от производителя, секции кабельных лотков могут иметь длину 200, 250 или 300 см. и ширину от 5 до 600 см .

Соединяться кабельные лотки, в зависимости от их исполнения могут путем ввода одной секции в другую с дальнейшей фиксацией этого соединения винтами или при помощи стыковки секций с фиксацией дополнительными соединителями, поставляемыми вместе с лотком и придающими кабельной трассе нужную жёсткость.

Помимо соединителей, в состав арматуры для кабельных лотков входят различные ответвления, угловые секции для поворотов (боковые отводы), переходы для соединения секций различной ширины, разъединители, лотки крестообразные, Т-образные и т. д.

Виды кабельных лотков. В зависимости от исполнения их можно разделить на несколько видов: перфорированные, сплошные, лестничные, проволочные.

Монтаж кабельных лотков. Кабельный лоток является элементом кабеленесущей системы, т. е. по существу – это крепёж для кабеля, однако и здесь существуют свои требования по монтажу:

Согласно, Правил, кабельные лотки должны крепиться на высоте не менее 2 м. от уровня пола (площадки обслуживания). Все соединения при монтаже лотка должны быть выполнены только резьбовыми деталями крепления.

При пересечении кабельного лотка с трубопроводом, минимальное расстояние от трубопровода до опорной конструкции должно составлять 5 см, а в случае параллельного расположения – 10 см. Если же, трубопровод содержит какую-либо горячую жидкость или газ, то данное минимальное расстояние должно составлять 25 см.

Укладка проводов и кабелей в кабельный лоток.

В кабельные лотки могут быть уложены провода и кабели напряжением до 1000 В.

При укладке проводов или кабелей в кабельный лоток для их лучшего охлаждения степень заполнения последнего должна быть не более 50 %.

Укладывая провод в лотке пучками, стоит иметь ввиду, что количество проводов в одном пучке не должно превышать 12 шт, причем наружный диаметр этого пучка должен быть не более 10 см. Крепить, связывая между собой провода в пучки следует через расстояние не более 4,5 м на горизонтальных участках канала и не более 1 м на вертикальных. На горизонтальных прямых участках кабельного лотка допускается прокладка кабеля без крепления.

На основании Правил Устройства Электроустановок – основного документа, регламентирующего выполнение любых электромонтажных работ, кабельный лоток, изготовленный из материала, проводящего электрический ток и являющийся конструкцией, по которой проложен кабель, должен быть обязательно заземлен!

Вполне оправданное требование, т. к. при нарушении изоляции кабеля или провода в металлическом кабельном лотке, последний может оказаться под напряжением и привести к поражению электрическим током. Заземлять каждую секцию кабельного лотка не требуется, в связи с тем, что конструкцией лотков уже предусмотрено их винтовое соединение, удовлетворяющее Правила и обеспечивающее металлосвязь между ними.

Тем не менее, кабельные лотки необходимо заземлить не менее чем в двух местах с разных сторон линий трасс, а также дополнительно в конце их ответвления.

megaobuchalka.ru

Лотки или короба? Кабеленесущие конструкции для прокладки кабеля

При открытом способе укладки кабеля используются лотки и короба для структурирования кабельных и слаботочных систем. Способ укладки кабеля указывают в электропроекте, возможна укладка: пучком, россыпью, многослойно.  В чём различия этих кабеленесущих конструкций, какие плюсы и минусы они имеют? Для начала давайте условимся, что прокладка кабеля открытым способом производится в помещениях, которые не имеют особых требований к оформлению интерьера и наружных установках. Как правило это технические помещения, подвалы, склады, цеха, промышленные здание и прилегающие территории. Здесь электромонтажная организация производит монтаж кабельных систем как раз с помощью лотков и коробов.

Укладка кабеля в перфорированном лотке

Кабельный лоток изготавливают из несгораемых материалов, основные виды: сетчатые (решетчатые) — изготовленные из скрепленной сваркой проволоки или металлический перфорированный лоток, имеющий различную форму и глубину, состоящий из прямых и угловых элементов разного градуса поворота и соединительных приспособлений. Еще бывают лотки неперфорированные, т.е. сплошные и кабельросты (лестничные). Использовать кабельный лоток для скрытой проводки запрещено согласно СНиП, возможно применение только глухого короба для электропроводки.

Изначально смонтировав кабельный лоток, электромонтажник в дальнейшем укладывает кабель вдоль этого лотка, закрепляя его с помощью бандажей и металлических скоб, обязательно используя прокладку из резины или другого эластичного материала для защиты от повреждения изоляции незащищённых кабелей. Одновременно монтажник наносит маркировку на кабель — тип кабеля должен быть указан в начале и конце лотка, на ответвлениях, поворотах, в местах подключения к оборудованию. Эти же правила маркировки применяются и для коробов, кстати, в чём же отличие его от лотка?

Прокладка кабеля в металлическом лотке под потолком

Короб для электропроводки отличается от лотков тем, что имеет закрытую конструкцию, которая выступает защитой кабельных систем от различных механических повреждений, изготовлен, как правило, из пластика. Обычно используется короб прямоугольного сечения, он же считается самым удобным в работе и эксплуатации. Бывают и другие форм-факторы короба, такие как круглые, треугольные и квадратные, связано это как правило с исходными условиями для его прокладки. Ввиду закрытой конструкции важно не допускать скопления влаги внутри короба, для обследования состояния которого должны быть предусмотрены открывающиеся лючки и съёмные крышки.

Конструкция из металлических прокатных лотков

Здесь были рассмотрены различия между кабельным лотком и пластиковым коробом для проводов. Если вам требуется укладка кабельных трасс с помощью вышеуказанных материалов — звоните по тел +7 495 285 30 96 или напишите нам на электронную почту [email protected] Наша организация имеет значительный опыт производства таких работы с гарантией качества, предлагаем помотреть фото наших работ.

• ЛВС
• слаботочные системы
• электромонтаж

montage.su

Смотрите также

• Маркировочные бирки для кабеля
• Кабель оптический одномодовый
• Как ноутбук подключить к интернету через кабель
• Условия прокладки кабеля
• Кабель для ретро проводки
• Как проверить кабель под напряжением или нет
• Протяжка для проводов и кабелей
• Подключение тв кабеля к розетке
• Для чего нужен в телефоне коаксиальный кабель
• Муфта герметичная для кабеля
• Кабель вббшв 4х6 технические характеристики

Кабельные лотки с проволочной сеткой — Grainger Industrial Supply

50 изделий

Эти кабельные лотки покрыты проволочной сеткой для прокладки и поддержки кабелей малого диаметра, таких как кабели передачи данных. Сетка позволяет воздуху проходить через лоток, обеспечивая вентиляцию и охлаждение кабеля, предотвращая тепловое повреждение. Сетка гладкая, чтобы предотвратить порезы или истирание кабеля во время установки. Также известные как корзинчатые лотки, лотки из проволочной сетки могут быть вырезаны или согнуты в таких конфигурациях, как изгибы, наклоны и тройники, для размещения сложных кабельных трасс. Эти лотки устанавливаются на стенах, над головой или под полом при установке всего объекта и идеально подходят для скрытия кабеля в помещениях без панельных потолков. Кабельные лотки с проволочной сеткой устанавливаются как системы с прямыми секциями, фитингами и аксессуарами, соединяющимися для формирования прохода.

Эти кабельные лотки покрыты проволочной сеткой для прокладки и поддержки кабеля малого диаметра, например кабеля передачи данных. Сетка позволяет воздуху проходить через лоток, обеспечивая вентиляцию и охлаждение кабеля, предотвращая тепловое повреждение. Сетка гладкая, чтобы предотвратить порезы или истирание кабеля во время установки. Также известные как корзинчатые лотки, лотки из проволочной сетки могут быть вырезаны или согнуты в таких конфигурациях, как изгибы, наклоны и тройники, для размещения сложных кабельных трасс. Эти лотки устанавливаются на стенах, над головой или под полом при установке всего объекта и идеально подходят для скрытия кабеля в помещениях без панельных потолков. Кабельные лотки с проволочной сеткой устанавливаются как системы с прямыми секциями, фитингами и аксессуарами, соединяющимися для формирования прохода.

• Прямая секционная сетчатая лотки сетки

• Прямые разъемы для подносов проволочной сетки

• Разъемы зажима для проволочных сетей

• Кабельные выбыты для лотков с проволочной сетей

• Бруккеры для проводных цепей для проволочных сетей

• для брукеты для проводных цепей.

• Кронштейны для проволочных лотков

• Потолочные опоры для проволочных лотков

• Подпольные опоры для проволочных лотков

• Strut Connectors for Wire Mesh Trays

• Wire Mesh Tray Cutters

Straight Section Wire Mesh Trays, sorted by Tray Width, ascending

Loading …

Загрузка…

Загрузка…

Загрузка. ..

Загрузка…

Загрузка…0066

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Loading…

Loading…

Loading…

Loading…

Clamp Connectors for Wire Mesh Trays, sorted by Item, ascending

Loading. ..

Loading…

Загрузка …

Загрузка …

C Bracket

Brackets for Wire Mesh Trays C Bracket

Loading. ..

Loading …

Загрузка …

Загрузка …

Загрузка …

Universal Bracket

9002

Universal Bracket

9002

.0052

.

Загрузка …

978797878787. 00679

Оперативные кронштейны для подносов для проволоки, сортируемые по ширине лотка, восхождение

Загрузка …

Загрузка …

Загрузка …

Загрузка …

Загрузка …

.

…66666666666666666666666666666666666666666666666666666666669.666666666666666666666999999.0066

Потолочные опоры для подносов из проволочной сетки, сортированные по ширине, восходящая

Загрузка …

…

…

Loading…

Loading…

Loading…

Underfloor Supports for Wire Mesh Trays, sorted by Width, ascending

Загрузка . ..

Загрузка …

444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444449004.0054

Коннектировки на проволочных сетях, сортируемые по ширину, Ascending

Загрузка …

. и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

Системы кабельных лотков

Системы кабельных лотков от MP Husky

Лестничные кабельные лотки состоят из двух продольных лонжеронов, соединенных отдельными поперечными элементами, и обеспечивают надежную защиту боковых поручней и прочность системы благодаря фитингам с плавным радиусом и широкому выбору материалов и отделки. Доступные материалы: алюминий, оцинкованная сталь, сталь HDGAF и нержавеющая сталь. Расстояние между перекладинами кабельного лотка доступно в размерах 6″, 9″, 12″ и 18″ и глубина нагрузки доступны в размерах от 3″ до 9″. Кабельный лоток MP Husky Ladder сертифицирован CSA, UL, NEMA и одобрен для использования в ядерных приложениях и обычно используется в приложениях с промежуточной и длинной опорой. пролетах от 12 футов до 40 футов и в качестве системы поддержки кабеля питания или кабеля управления. Кабель ответвления проходит от системы магистральных кабельных лотков.Обычно используется для установок с ограниченным количеством кабелей, когда кабелепровод нежелателен и поддерживается один силовой кабель или несколько кабелей управления или сигнальных цепей.Поддерживаемая частота с короткими и средними пролетами опоры 5 до 10 футов Канальные кабельные лотки MP Husky имеют либо вентилируемое, либо сплошное дно и поставляются глубиной от 1-1/4″ до 1-3/4″ и шириной 3″, 4″ или 6″. Его компактный размер облегчает размещение и подключение к оборудованию. Канальные кабельные лотки доступны в следующих материалах: алюминий, оцинкованная сталь, сталь HDGAF и нержавеющая сталь.



Состоит из вентилируемого или сплошного днища, заключенного в продольные лонжероны. Обеспечивает вентиляцию благодаря дополнительной частоте опоры для кабеля и нижней конфигурации, обеспечивающей опору для кабеля через каждые 4 дюйма или менее. Доступен в металлических и неметаллических материалах. Обычно используется с кабелями управления и контрольно-измерительных приборов в приложениях с умеренным выделением тепла с короткими и промежуточными опорными пролетами от 5 футов до 20 футов. Дно желоба может быть выполнено из плоского листа или гофра, что в 3 раза прочнее и в 21 раз жестче, чем днище из плоского листа. Гофрированные швы между соединительными секциями исключают необходимость соединения нижних швов. Глубина загрузки: от 3 дюймов до 9″ Доступные материалы: алюминий, сталь с прокатным цинкованием, сталь HDGAF, нержавеющая сталь, алюминий или сталь, соответствующие требованиям NEMA 8A — 20C+’.

Однорельсовые кабельные лотки с опорой по центру Алюминиевые кабельные лотки экономят время и деньги за счет более легкой поддержки кабеля проекты, которые не требуют традиционных двойных боковых направляющих.Самые быстрые системы поддержки кабеля для установки и обеспечивают максимальную свободу для ввода и вывода кабеля из системы.Кабельные лотки с одной направляющей обычно используются для прокладки силовых кабелей низкого напряжения, где максимальная свобода кабеля, боковое заполнение и скорость установки являются важными факторами. Ступени Husky Centray® поставляются уже прикрепленными поперек через верхнюю или нижнюю часть центральной трубчатой ​​направляющей. Centray EZ-Clip или соединительный соединитель с двумя болтами быстро и легко соединяет секции вместе. Система кабельных лотков экономит время и деньги, поскольку не требует угловых фитингов, что снижает трудозатраты на установку на 50 % и на 75 % меньше компонентов и оборудования по сравнению со стандартными лотками. P Конструкция верхней и нижней перекладин кабельного лотка Husky с одним рельсом Соответствует NEMA 12B и 12C.



Husky Way — это экономичная и простая система поддержки кабеля. При использовании дополнительных крышек она становится полностью закрытой системой поддержки кабелей. Гладкое сплошное дно и опциональная крышка скрывают кабели, когда важна эстетика. Возможна быстрая отгрузка.



Стекловолокно Кабельные лотки из пластика, армированного стекловолокном (FRP), обеспечивают надежную поддержку кабеля в коррозионно-активных средах. Доступны как полиэфирные, так и винилэфирные смолы, и все компоненты содержат УФ-защиту. ингибиторы и поверхностная вуаль для защиты от коррозионных элементов и соответствия огнестойкости ASTM E-84; Полиэстер 680, винилэфир 1025 Класс 1 Огнестойкость и самозатухающие требования ASTM D-635. Системы кабельных лотков MP Husky из стекловолокна прошли испытания и доказали свою эффективность в суровых условиях морской нефтегазовой отрасли. Наш кабельный лоток из стекловолокна дает вам грузоподъемность стали, а также неотъемлемые характеристики, обеспечиваемые технологией Pultrusion: непроводимость, немагнитность и устойчивость к коррозии. Эти характеристики снижают опасность поражения электрическим током и делают наши кабельные лотки из стеклопластика прозрачными для радиоволн, радаров и микроволн.



Кабельные лотки с проволочной сеткой и проволочной корзиной обеспечивают удвоенную опорную поверхность кабеля для лучшей поддержки передачи данных и прокладки оптоволоконных кабелей, а также для экономии времени и денег в проектах поддержки кабелей с меньшими нагрузками. Рабочая площадка, адаптируемая в полевых условиях система поддержки, в первую очередь для низковольтных, телекоммуникационных и оптоволоконных кабелей. Кабельные лотки с проволочной сеткой доступны из оцинкованной, окрашенной и нержавеющей стали, проволочной сетки. Кабельные лотки с проволочной сеткой обычно используются для телекоммуникационных и оптоволоконных приложений и устанавливаются на коротких опорных пролетах, от 4 до 8 футов. Уникальная конструкция EasyConnect от MP Husky с системой сетки 2″ x 4″ делает его очевидным выбором для наиболее полной поддержки чувствительных волоконно-оптических и коммуникационных кабелей.



Установка перфорированного кабельного лотка в 3 раза быстрее с помощью революционной инновационной системы UNIKLIP®, позволяющей экономить время. Перфорированный кабельный лоток доступен шириной от 50 мм до 900 мм. Ширина измеряется внутри между боковыми стенками. Перфорированный прямой кабельный лоток имеет стандартную длину 3 м. Перфорированный кабельный лоток имеет стандартную схему прорезей для всей линейки кабельных лотков. Основанный на повторяющемся шаблоне прорезей шириной 12 мм на 8 мм и длине 20 мм на 8 мм, шаблон прорезей перфорированного кабельного лотка подходит для кабельных стяжек, бандажей и кабельных скоб с креплениями M6. Подробнее см. в разделе «Проектирование кабельных лотков». Обратные фланцы перфорированного кабельного лотка для средних нагрузок подходят для применений, в которых прокладывается кабель для средних нагрузок. Нагрузки должны поддерживаться на коротких и средних пролетах. Обратные фланцы из перфорированного кабельного лотка для тяжелых условий эксплуатации подходят для применений, в которых кабельные лотки с большой нагрузкой

должны поддерживаться на более длинных пролетах





Кабельный лоток MP Husky доступен по всему миру через нашу сеть авторизованных агентов по кабельным лоткам.

Чтобы связаться с агентом по кабельным лоткам MP Husky в США, нажмите USA Cable Tray



Чтобы связаться с агентами MP Husky по кабельным лоткам в Канаде по поводу сертифицированного CSA кабельного лотка, нажмите Canada Cable Tray CSA

Чтобы связаться с агентами по кабельным лоткам MP Husky International щелкните Международный кабельный лоток

Чтобы связаться с MP Husky Нажмите кнопку MP Husky Cable Tray напрямую. промышленности посредством совместных исследований, разработок, обучения и публикации информации, разработанной для продвижения, улучшения и повышения удобства использования кабельных лотков.

Сертификаты CSA, UL и NEMA можно посмотреть на UL CSA Cable Tray

Брошюры поставщика кабельного лотка

Наша полная линия кабельного лотка и кабельные аксессуары доступны в загружаемой брошюре. кабель | Tripp Lite

Функции высокой доступности

Функции высокой доступности включают следующее:
Автоматический байпас, автоматическая регулировка напряжения (AVR), резервный аккумулятор, батареи с возможностью горячей замены, силовые модули с возможностью горячей замены, резервирование N+N, вкл. Линия (VFI) Операция

TAA-Compliance

TAA-совместимый продукт соответствует Закону о торговых соглашениях (19 U.S.C. § 2501–2581), который требует, чтобы правительство США закупало продукты, которые были произведены в США или других уполномоченных странах. Продукты, соответствующие требованиям TAA, требуются в контрактах на федеральные закупки, таких как GSA, IDIQ и DOD.

ИБП Тип

Резервный ИБП

Резервный ИБП обеспечивает базовую резервную батарею и защиту от скачков напряжения.

Линейно-интерактивные системы ИБП

Системы линейно-интерактивных ИБП обеспечивают как резервное питание от батарей, так и автоматическое регулирование напряжения переменного тока (увеличение/отключение), что обеспечивает более высокий уровень защиты электропитания, чем резервные ИБП.

>Системы ИБП On-Line

В системах ИБП On-Line используется система двойного преобразования мощности для получения чистой синусоидальной волны на выходе и нулевого времени переключения на батарею, что обеспечивает высочайший уровень защиты электропитания.

Семейство ИБП

Семейство ИБП — это торговая марка Tripp Lite для определенного типа ИБП.

Семейства резервных ИБП

Для систем резервных ИБП используются семейства Internet Office, BC Pro® и BC Personal®.

Семейства линейно-интерактивных ИБП

Для систем линейно-интерактивных ИБП имеются семейства SmartPro, OmniSmart™, серии VS, SmartPro® USB, ИБП с ЖК-дисплеем и серии AVR.

Семейства ИБП On-Line

Для систем ИБП On-Line семейством является ИБП SmartOnline™.

Вольт-ампер на выходе (ВА)

Вольт-ампер на выходе (ВА) — это измерение электрической мощности, которое используется для расчета системы ИБП для оборудования, которое будет к ней подключено.

Высота стойки

Высота стойки (U Spaces) — это мера вертикального пространства или высоты оборудования, установленного в корпусе стойки. 1U равен 1,75 дюйма, 2U равен 3,5 дюйма и так далее.

Максимальная глубина

Максимальная глубина оборудования, которое может быть установлено в напольной или настенной стойке
.

Обозначения глубины напольной стойки

Мелкая	27 дюймов
Средняя глубина	31 inches
Standard	37 inches
Deep	42 inches

Wall-Mount Rack Depth Designations

Patch-Depth	< 16 inches
Switch- Глубина	от 16 до 23,99 дюймов
Depth	24–11,99 дюймов
-Depth	> 32 дюйма

9066

> 32 дюйма

> 32 дюйма> 32 дюйма> 32 дюйма. 0197

Подключение к ПК/серверу определяет правильные комплекты кабелей (например, PS/2, USB, VGA, DVI или Cat5) для KVM-переключателя в зависимости от того, как он будет подключен к ПК или серверу в сети.

Удаленный доступ по IP

Удаленный доступ по IP — это функция KVM-переключателя, которая позволяет пользователю контролировать и управлять ПК, серверами и другими сетевыми устройствами удаленно через IP (Интернет-протокол).

Шаблон VESA

Шаблон VESA (мм) — это стандартные размеры монтажного приспособления с 4 отверстиями для дисплеев, мониторов или плоскопанельных телевизоров, основанные на стандартах Ассоциации стандартов видеоэлектроники (VESA). Существуют варианты шаблона VESA в зависимости от расположения, размера и веса дисплея.

Тип охлаждения

Активное охлаждение использует энергию для передачи или отвода тепла из одной области и передачи его в другую. Пассивное охлаждение не использует энергию для охлаждения помещения; скорее, в нем используются рекомендации по проектированию естественного охлаждения или добавление тепловых барьеров, панелей или изоляции для предотвращения проникновения тепла в помещение.

Фаза

Фаза используется для описания двух основных типов электроэнергии переменного тока (AC), вырабатываемой коммунальным предприятием, генератором или системой ИБП. Однофазное питание включает в себя одиночную форму волны переменного тока, что делает однофазное оборудование идеальным для приложений с низкой плотностью мощности с уровнями энергопотребления на стойку примерно до 2,8 кВА (120 В), 5 кВА (208 В) или 7,4 кВА (230 В). Трехфазное питание включает в себя 3 формы волны переменного тока, что делает трехфазное оборудование более подходящим для приложений средней и высокой емкости с уровнями энергопотребления на стойку, которые превосходят практические пределы энергии однофазного оборудования.

Номинальная мощность в джоулях

Номинальная мощность в джоулях — это единица энергии, основанная на Международной системе единиц, с помощью которой устройства защиты от перенапряжения оцениваются по их способности поглощать энергию перенапряжения для защиты подключенного оборудования. Более высокое число указывает на большую защиту и более длительный срок службы.

Шарнирный настенный кронштейн

Шарнирный настенный кронштейн — это монтажное устройство, прикрепляющее настенную стойку к стене. Он имеет регулируемые шарниры, которые позволяют фиксировать стойку в закрытом или открытом (90-градусное перпендикулярное положение. Он сводит к минимуму изгиб кабеля и упрощает установку и доступ.

Вилка GFCI

Вилка GFCI представляет собой защитную розетку, которая защищает от распространенного типа поражения электрическим током — замыкания на землю. Он содержит прерыватель цепи замыкания на землю (GFCI), который быстро отключает подключенное устройство от источника питания в случае замыкания на землю.

Сейсмостойкая стойка

Сейсмостойкая стойка представляет собой корпус с прочной сварной конструкцией, которая прошла испытания на соответствие стандартам сейсмостойкости 4. Сейсмостойкие стойки обеспечивают дополнительную безопасность для мест, расположенных в сейсмоопасных районах или подверженных регулярным вибрациям в таких местах, как аэропорты или промышленные предприятия.

Индивидуальное переключение розеток

Индивидуальное переключение розеток — это возможность PDU, позволяющая удаленно включать и выключать отдельные розетки для перезагрузки не отвечающего оборудования, блокировки неиспользуемых розеток PDU для предотвращения несанкционированного использования или включения настраиваемых программных последовательностей включения/выключения питания. обеспечить правильный запуск оборудования.

NIAP-Certified Secure

NIAP-Certified Secure идентифицирует KVM, который соответствует строгим требованиям, установленным Национальным партнерством по обеспечению информации (NIAP) в отношении безопасности KVM для защиты данных от случайной передачи или несанкционированного доступа.

Выходной сигнал чистой синусоиды

Выходной сигнал чистой синусоиды практически идентичен плавной дуге, обычно связанной с синусоидальным сигналом коммунального предприятия. Это позволяет оборудованию работать с меньшим нагревом, служить дольше и работать без сбоев и снижения производительности. Он также обеспечивает максимальную совместимость с чувствительной электроникой.

Многопользовательский режим

Многопользовательский режим — это возможность KVM-переключателя, позволяющая нескольким пользователям одновременно, но не одновременно, управлять различными сетевыми устройствами.

Шнуры с двумя входами

Шнуры с двумя входами обеспечивают подключение к отдельным первичным и вторичным источникам питания для PDU с функцией автоматического включения резерва (ATS). В случае потери основного источника питания АВР переключится на дополнительный источник питания, чтобы поддерживать питание подключенного оборудования до тех пор, пока не вернется основной источник питания.

Цифровой измеритель нагрузки

Цифровой измеритель нагрузки — это локальный дисплей на измеряемых, контролируемых, коммутируемых и распределительных блоках питания (PDU), который сообщает о потреблении выходной мощности в амперах для облегчения балансировки нагрузки и предотвращения перегрузок.

KVM-переключатель Cat5

KVM-переключатель Cat5 — это устройство, позволяющее пользователям управлять несколькими компьютерами или сетевым оборудованием, подключенным через кабель Cat5.

Тип PDU

Базовые блоки распределения питания

Все блоки распределения питания, включая базовые блоки распределения питания, обеспечивают надежное распределение питания в стойках для центров обработки данных, серверных комнат и сетевых коммутационных шкафов.

Блоки распределения питания с расходомером

Блоки распределения питания с расходомером контролируют уровни нагрузки во избежание возможных перегрузок с помощью ЖК-дисплея.

Контролируемые PDU

Контролируемые PDU дистанционно контролируют напряжение, частоту и уровни нагрузки через встроенное сетевое соединение.

Коммутируемые PDU

Коммутируемые PDU могут безопасно управлять отдельными розетками удаленно, позволяя перезагружать не отвечающее оборудование, чтобы минимизировать время простоя.

Блоки распределения питания с автоматическим переключением (ATS)

Блоки распределения питания ATS обеспечивают резервное питание подключенного оборудования с отдельными первичными и вторичными источниками питания.

БРП с возможностью «горячей» замены

БРП с возможностью «горячей» замены имеют кабели питания с двумя входами, что позволяет производить замену отдельных систем ИБП без отключения питания подключенного оборудования.

Общая нагрузка

Общая потребляемая мощность (в ваттах) всего оборудования, подключенного к ИБП.

Обычно информацию о требованиях к мощности вашего оборудования можно найти в документации производителя или на паспортной табличке оборудования. (Если требования к мощности указаны в амперах, умножьте их на входное напряжение, чтобы найти мощность.) Чтобы получить помощь в выборе размера ИБП, свяжитесь с нашими специалистами по приложениям по адресу [email protected] или по телефону +(773) 869-1234.

Время работы

Количество минут (выраженное в виде диапазона), в течение которых ИБП потребуется для питания вашего оборудования в случае отключения электроэнергии. Если у вас есть питание от генератора, это будет время, необходимое для переключения на питание от генератора. Если у вас нет генератора, ИБП должен обеспечивать питание устройств на время отключения.

Функции высокой доступности

Обеспечьте доступность питания и быстрое восстановление критического оборудования.

Какой кабельный лоток нужен вашей машине?

У большинства из нас огромное количество спутанных кабелей и разъемов на столе, под ним и за ним. Умножьте это на сотню или даже тысячу, и вы получите лучшее представление о кабелях и проводке, которыми необходимо управлять для оборудования на всем производственном предприятии.

Провода и кабели можно найти по всему производственному предприятию. Они являются источником жизни всего энергетического оборудования и должны помещаться в ограниченном пространстве, достигать больших расстояний и при этом умудряться не мешать повседневным операциям на полу. Ответ на весь этот кабельный хаос? Кабельные лотки.

Кабельные лотки представляют собой механическую систему поддержки, которая может поддерживать электрические кабели, используемые для распределения электроэнергии, управления и связи. Они являются идеальным решением для прокладки большого количества силовых кабелей или кабелей передачи данных над или под полом. Кабельные лотки бывают всех форм и размеров и в соответствии с некоторыми правилами требуют различных аксессуаров, таких как боковины или крышки. Они могут быть изготовлены из стали, алюминия или пластика, армированного волокном. Понимание того, какие кабели вы будете устанавливать и как далеко они протянуты, важно при изучении различных типов кабельных лотков для вашей машины или объекта заказчика.

Типы кабельных лотков

Лестничные лотки

Лестничные кабельные лотки используются примерно в 75 процентах систем электропроводки кабельных лотков. Это преобладающий тип кабельных лотков из-за его множества желаемых характеристик. Без крышек он обеспечивает максимальный свободный поток воздуха по кабелям. Это позволяет теплу, выделяемому в жилах кабеля, эффективно рассеиваться. Ступени лестничного кабельного лотка обеспечивают удобные анкерные крепления для крепления кабелей в негоризонтальных участках кабельного лотка. Лестничные кабельные лотки обычно используются в приложениях с промежуточными и длинными пролетами.

Сплошное дно

Обеспечивает невентилируемую непрерывную поддержку для тонких кабелей. Кабельный лоток со сплошным дном обычно используется для электрических или телекоммуникационных приложений с минимальным выделением тепла с короткими или промежуточными пролетами. Некоторые инженеры и дизайнеры выбирают кабельные лотки со сплошным дном, обычно вместе с крышками, полагая, что все электрические цепи должны быть полностью закрыты металлом для защиты.

Желоб

Обычно используется для умеренного тепловыделения с короткими и средними пролетами опор. Этот тип лотка обеспечивает умеренную вентиляцию и дополнительную частоту поддержки кабеля, при этом нижняя конфигурация обеспечивает поддержку кабеля обычно через каждые 4 дюйма.

Канал

Используется для установок с ограниченным количеством кабельных лотков, когда использование кабелепровода нежелательно. Обеспечивает экономичную поддержку кабельных вводов и ответвлений кабелей от системы магистральных кабельных лотков. Частота поддержки с короткими и средними интервалами поддержки.

Проволочная сетка

Обычно используется для телекоммуникационных и оптоволоконных сетей и устанавливается на короткие опорные пролеты. Считается адаптируемой в полевых условиях системой поддержки, в первую очередь для низковольтной проводки.

Single Rail

Обеспечивает самую быструю установку системы и максимальную свободу ввода и вывода кабелей из системы лотков. Обычно используется для прокладки низковольтных и силовых кабелей, где важными факторами являются боковое заполнение и скорость монтажа. Однорельсовые лотки могут быть одноподвесными или настенными системами в один или несколько ярусов.



Чтобы быть полезными, электрические кабели должны проходить из одного места в другое. Распределение является необходимой фазой конфигурации энергосистемы. Кабельные лотки предназначены для решения проблемы распределения электрических кабелей вокруг автоматики и внутри производственного объекта.

 При рассмотрении конфигураций кабелей в кабельных лотках важно учитывать характеристики кабеля, проходящего через кабельные лотки. Понимание температуры окружающей среды и номинального напряжения оболочки кабеля имеет решающее значение. Кроме того, изучите варианты заземления и нормативные стандарты для заземления. Для получения более подробной информации о приложении см. применимые стандарты кодов.

Оригинальные кабельные решения TPC

Горизонтальный Ethernet-кабель HY-TREX® Industrial CAT6A компании TPC предназначен для прокладки в условиях статического или динамического изгиба, скручивания или кручения, а также для использования вне помещений. Он имеет номинальное напряжение 600 вольт, диапазон рабочих температур от -40°C до 80°C и устойчив как к солнечному свету, так и к маслам. Идеально подходит для широкого спектра приложений, обеспечивающих надежную связь Cat6A Ethernet.

Кабели и заземляющие хомуты HY-TREX® могут выдерживать широкий спектр статических нагрузок и изгибов и доказали свою эффективность при воздействии масел, экстремальных температур и механических воздействий, что позволяет сократить время производства. Имея в наличии полный набор опций и обширный складской запас, мы можем легко нарезать изделия нестандартной длины и отгружать их прямо со склада.



Свяжитесь с нами сегодня и узнайте, как мы можем решить ваши проблемы с кабелями!

Темы: Наконечники для проводов и кабелей, отраслевые данные, автобусные кабели, OEM, Ethernet-кабели, Кабельный лоток

Предотвращение пожара и поражения электрическим током при использовании кабельных лотков

При неправильном проектировании и установке проводка внутри кабельных лотков может представлять опасность, такую ​​как возгорание, поражение электрическим током и дуговая вспышка.

Кабельные лотки могут быть частью запланированной системы управления кабелями для поддержки, прокладки, защиты и обеспечения прохода для кабельных систем. С кабельными лотками можно использовать системы распределения питания, управления низким напряжением, передачи данных или телекоммуникаций.

При правильном использовании кабельные лотки облегчают маркировку, удаление и поиск кабелей при необходимости. Кабельные лотки — хороший выбор для установок, которые в будущем могут потребовать модернизации, изменения конфигурации или перемещения.

При техническом обслуживании, установке и осмотре кабельных лотков необходимо принимать во внимание соответствующие меры предосторожности.

Кабельные лотки, содержащиеся в них проводники и кабели, а также используемые методы проводки должны быть перечислены или отмечены Национальным испытательным центром (NRTL) как подходящие для среды, в которой они установлены.

Кабельные лотки доступны в различных конфигурациях и должны иметь надлежащие опоры в соответствии с инструкциями по установке. Кабельные лотки должны быть спроектированы и установлены с учетом текущих требований и прогнозирования будущих потребностей.

Стандарт OSHA 1910.303(b)(8)(i) Электрическое оборудование должно быть надежно закреплено на поверхности, на которой оно установлено.

Тип и количество кабельных лотков, а также опора, необходимая для обработки грузов, должны учитывать несколько факторов, включая, помимо прочего:

• Окружающие или погодные факторы
• Вес кабельного лотка
• Текущие и будущие потребности в кабелях
• Электромагнитные силы
• Любые установленные аксессуары кабели внутри лотков и ограничить кабели в определенных местах внутри лотков.

  Кабельные стяжки должны соответствовать условиям, в которых они используются. При выборе кабельных стяжек учитывайте такие важные факторы, как длина, температура, влагостойкость, устойчивость к ультрафиолетовому излучению, химическая стойкость, воспламеняемость, малодымные характеристики и прочность.

  Поскольку кабельные лотки бывают самых разных размеров, их можно спроектировать с учетом различных конфигураций загрузки, но из-за своей гибкости кабельные лотки особенно подвержены перегрузкам.

  Безопасная и допустимая нагрузка на кабельные лотки регулируется тремя критериями:

  1. ограничения по весу, установленные производителем
  2. ограничения заполнения кабеля из-за ограничения площади поперечного сечения
  3. требования к расстоянию между проводниками

  Перегрузка кабельных лотков может привести к выходу из строя лотка, его точек соединения или опор, создать опасность для людей, находящихся под кабельным лотком, и даже привести к возможному поражению электрическим током и дуговым разрядам/взрывам из-за отказа компонентов, когда кабели вдруг перестанет поддерживаться.

  Когда кабельные лотки перегружены, чрезмерное накопление тепла внутри и вокруг проводников под напряжением может привести к разрушению изоляции, что может привести к поражению электрическим током или возгоранию.

  Когда кабельные лотки переполняются, добавьте еще одну систему кабельных лотков выше, ниже или рядом с переполненным лотком. Обеспечьте достаточное рабочее пространство вокруг добавленного кабельного лотка.

  Брошенные кабели в кабельных лотках должны быть удалены. Временная проводка, установленная в кабельных лотках, должна быть удалена после завершения проектов.

  Использование кабельных лотков популярно во взрывоопасных зонах, где существуют концентрации легковоспламеняющихся или горючих газов, паров и пыли, но во время установки необходимо соблюдать осторожность, чтобы не создать опасность взрыва. Кабельные лотки в опасных местах должны содержать только разрешенную для таких мест проводку.

  Стандарт OSHA 1910.305(a)(3)(iv) Кабельные лотки в опасных (классифицированных) местах могут содержать только те типы кабелей, которые разрешены для таких мест. Ссылка на стандарт OSHA 1910.307.

  Кабельные лотки могут быть рассчитаны на:

  • Внутри или снаружи помещений
  • Коррозионно-активные и классифицированные опасные зоны
  • Зоны с высоким электрическим шумом и вибрацией через полы или платформы.

    Стандарт OSHA 1910.305(a)(3)(v) Системы кабельных лотков нельзя использовать в шахтах подъемников или там, где они подвержены серьезным физическим повреждениям.

    Там, где кабельные лотки проходят через противопожарные перегородки, стены и полы, должны быть предусмотрены соответствующие противопожарные преграды для предотвращения распространения огня или побочных продуктов горения. Кабельные лотки не должны устанавливаться в проходах, где они могут быть повреждены.

    Кабели и проводники, одобренные для использования в кабельных лотках, должны быть изолированы, но для обеспечения безопасности могут потребоваться дополнительные меры.

    Если работа, выполняемая на установке кабельных лотков, может подвергнуть рабочих воздействию токоведущих частей или повредить изоляцию, то проводка должна быть обесточена.

    Стандарт OSHA 1910.333(a)(1) Части под напряжением, которым может подвергаться работник, должны быть обесточены до того, как работник начнет работать на них или рядом с ними, за исключением случаев, когда работодатель может продемонстрировать, что обесточивание создает дополнительную или повышенную опасность или невозможно из-за конструкции оборудования или эксплуатационных ограничений.

    Заземление систем кабельных лотков необходимо для личной безопасности и защиты от дугового разряда, который может возникнуть в любом месте системы электропроводки.

    Алюминиевые, стальные и стальные кабельные лотки с покрытием, все металлические, могут использоваться в качестве проводников заземления оборудования. Металлические кабельные лотки можно использовать в качестве заземляющих проводников оборудования только в том случае, если постоянное техническое обслуживание и надзор гарантируют, что установленную систему кабельных лотков будет обслуживать квалифицированный персонал.

    Надлежащее заземление должно быть выполнено перед прокладкой и проверкой кабелей перед подачей питания на кабели.

    ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О КАБЕЛЬНЫХ ЛОТКАХ

    Использование и установка кабельных лотков регулируется статьей 392 Национального электротехнического кодекса (NEC) и стандартами OSHA 1910.305(a)(3) и 1910.399 или аналогичными стандартами. в утвержденных OSHA государственных планах.

    Национальная ассоциация производителей электрооборудования (NEMA) публикует три стандарта, которые применяются к надлежащему изготовлению и установке кабельных лотков, включая

    1. ANSI/NEMA-VE 1-1998, Системы металлических кабельных лотков
    2. NEMA-VE 2-1996, Руководство по установке металлических кабельных лотков
    3. NEMA-FG-1998, Системы неметаллических кабельных лотков

    Для получения дополнительной информации посетите Институт кабельных лотков на сайте cabletrays.org.

    Всегда обращайтесь к инструкциям производителя кабельного лотка по установке и использованию.

    Weeklysafety.com раздает 10 бесплатных тем по безопасности. Кредитная карта не требуется! Воспользуйтесь преимуществом и получите бесплатный набор тем для совещаний по безопасности сегодня, нажав кнопку ниже.

    Членство в Weeklysafety.com предоставляется по очень низкой цене, которая никогда не повышается, независимо от того, сколько у вас сотрудников и сколько замечательных тем по безопасности вы используете. В ваше членство включены сотни тем по безопасности, которые вы можете использовать для своих совещаний по безопасности, обсуждений с инструментами и моментов безопасности.

    Посетите наш веб-сайт, чтобы узнать больше обо всем, что связано с членством в Weeklysafety.com. Нажмите ниже, чтобы узнать больше сегодня!

    Загрузите этот бесплатный отчет сегодня и получите вдохновение для улучшения вашей программы безопасности на рабочем месте!

    Кабельные лотки | Вайб группа

    • Выбивные отверстия поддона KG281 60×70 мм

      Артикул: CSU08601002
      GTIN: *

    • Съемный ввод кабельного лотка L=3M 70

      Артикул: CSU08601004
      GTIN: 8712186037627

    • Кабель tr 281 70 съемный ввод

      Артикул: CSU08601014
      GTIN: 8712186113444

    • Кабель tr 70 съемный ввод L

      Артикул: CSU08601074
      GTIN: 8712186113482

    • Боковая перфорация кабельного лотка L=3 08 70

      Артикул: CSU08601202
      GTIN: 8712186037634

    • Боковая перфорация кабельного лотка L=3M 1 мм 70

      Артикул: CSU08601204
      GTIN: 8712186037641

    • Трос tr 08 боковая перфорация70 R1013/70

      Артикул: CSU08601212
      GTIN: 8712186112737

    • Боковая часть кабельного лотка перф.

      70 R1013/70

      Артикул: CSU08601214
      GTIN: 8712186037658

    • Трос tr 70 боковая перфорация L3M

      Артикул: CSU0860124916
      GTIN: 8712186109775

    • Трос tr 08 боковая перфорация70 R9010/60

      Артикул: CSU08601272
      GTIN: 8712186112805

    • Трос tr 70 боковая перфорация L=30

      Артикул: CSU08601274
      GTIN: 8712186110719

    • Кабельный лоток закрытый L=3M 70

      Артикул: CSU08601404
      GTIN: 8712186037665

    908:00

    Кабельный лоток закрытый 70 R1013/70

    Артикул: CSU08601414
    GTIN: 8712186037672

    • KG281 GESL.

      70 Д1.0 Л3 Р1023/70 МЕ

      Артикул: CSU0860144123
      GTIN: *

    • KG281 GESL. 70 Д1.0 Л3 Р6016/70

      Артикул: CSU0860144616
      GTIN: *

    • Кабельный лоток закрытый 70 R9010/60

      Артикул: CSU08601474
      GTIN: 8712186113567

    • Кабельный лоток перф. L=5M 70

      Артикул: CSU08601504
      GTIN: 8712186105081

    • Боковой кабельный лоток perf70X60 L=5MR9016/70

      Артикул: CSU0860154916
      GTIN: 8712186109812

    • Трос tr 281 боковая перфорация

      Артикул: CSU08601574
      GTIN: 8712186113079

    908:00

    Боковая часть кабельного лотка перфорация L=45M 70

    Артикул: CSU08601604
    GTIN: 87121860

    • Боковой кабельный лоток перф.

      70 L=45M R9016/70

      Артикул: CSU0860164916
      GTIN: 8712186109805

    • Боковой кабельный лоток перф. 70 L=45M R9010/60

      Артикул: CSU08601674
      GTIN: 8712186112959

    • Боковой кабельный лоток перф. L=6M 70

      Артикул: CSU08601704
      GTIN: 87121860

    • Кабель tr 70 с боковой перфорацией

      Артикул: CSU0860174916
      GTIN: 8712186110504

    • Боковой кабельный лоток перф.
