Какие бывают размеры проволочных лотков. Из каких материалов их изготавливают. Для чего используются проволочные лотки в кабельных системах. Как правильно выбрать и установить проволочный лоток.
Что такое проволочный лоток и для чего он используется

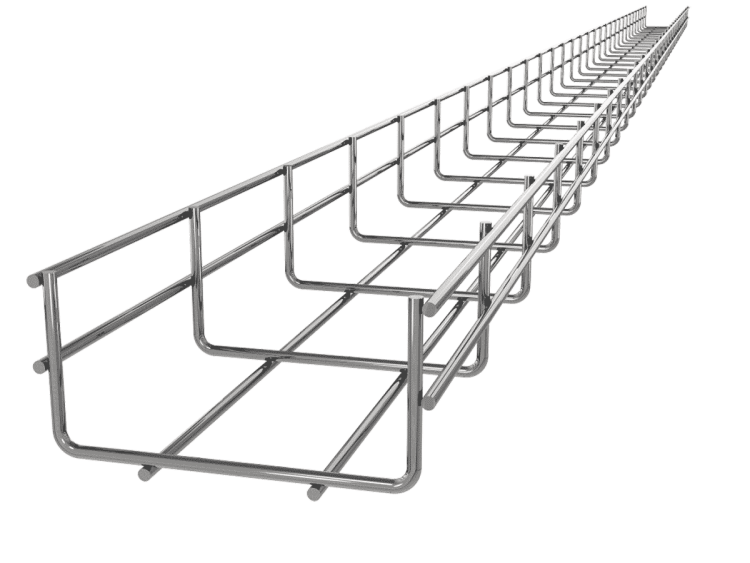

Проволочный лоток представляет собой конструкцию из стальной проволоки, сваренной в виде сетки. Он предназначен для организации и защиты кабельных трасс в различных инженерных системах зданий и сооружений.
Основные сферы применения проволочных лотков:
- Прокладка силовых и слаботочных кабелей
- Организация структурированных кабельных систем
- Монтаж оптоволоконных линий связи
- Создание кабельных трасс в системах видеонаблюдения и безопасности
- Прокладка кабелей в промышленных цехах и на производствах
Проволочные лотки обеспечивают удобный доступ к кабелям, хорошую вентиляцию и защиту от механических повреждений. При этом они легче и дешевле сплошных металлических лотков.
Стандартные размеры проволочных лотков
Проволочные лотки выпускаются в широком диапазоне типоразмеров. Основные параметры, определяющие размер лотка:
- Ширина — от 50 до 600 мм
- Высота бортика — от 30 до 100 мм
- Длина секции — стандартно 3000 мм
Наиболее распространенные типоразмеры проволочных лотков:
| Ширина, мм | Высота, мм |
|---|---|
| 100 | 30, 50, 80 |
| 200 | 30, 50, 80, 100 |
| 300 | 30, 50, 80, 100 |
| 400 | 50, 80, 100 |
| 500 | 50, 80, 100 |
| 600 | 50, 80, 100 |
Выбор конкретного размера зависит от количества и сечения прокладываемых кабелей, а также особенностей монтажа.
Материалы изготовления проволочных лотков
Наиболее распространенные материалы для производства проволочных лотков:
- Оцинкованная сталь — для внутренней прокладки в сухих помещениях
- Нержавеющая сталь — для влажных помещений и агрессивных сред
- Оцинкованная сталь с порошковым покрытием — для декоративной отделки
Толщина проволоки в лотках обычно составляет 3,5-5 мм. Для увеличения несущей способности могут применяться усиленные конструкции с проволокой до 6 мм.
Преимущества использования проволочных лотков
Проволочные лотки обладают рядом важных достоинств по сравнению с другими системами прокладки кабелей:
- Легкость конструкции при высокой прочности
- Хорошая вентиляция кабелей
- Удобство монтажа и обслуживания
- Возможность легко добавлять и извлекать кабели
- Низкая стоимость по сравнению со сплошными лотками
- Универсальность применения
Эти преимущества делают проволочные лотки оптимальным выбором для многих кабельных систем.
Особенности монтажа проволочных лотков
При установке проволочных лотков необходимо соблюдать следующие правила:
- Расстояние между опорами не должно превышать 2-2,5 м
- Лотки крепятся к стенам, потолкам или специальным стойкам
- Соединение секций выполняется специальными соединителями
- На поворотах и ответвлениях устанавливаются фасонные элементы
- Нагрузка не должна превышать допустимую для данного типоразмера
Правильный монтаж обеспечивает надежность и долговечность кабельной трассы на проволочных лотках.
Как выбрать подходящий проволочный лоток
При выборе проволочного лотка нужно учитывать следующие факторы:
- Количество и сечение прокладываемых кабелей
- Условия эксплуатации (влажность, агрессивная среда и т.д.)
- Требуемую несущую способность
- Особенности монтажа и прокладки трассы
- Необходимость дополнительных аксессуаров
Правильно подобранный лоток обеспечит надежную защиту кабелей и удобство их обслуживания на протяжении всего срока эксплуатации.
Аксессуары для проволочных лотков
Для монтажа и организации кабельных трасс на проволочных лотках используются различные аксессуары:
- Соединители секций
- Крышки лотков
- Повороты и Т-образные ответвления
- Кронштейны и подвесы
- Разделители для кабелей
- Держатели для фиксации кабелей
Аксессуары позволяют создавать сложные кабельные трассы любой конфигурации и обеспечивают удобство монтажа и обслуживания.
Нормативные требования к проволочным лоткам
Проволочные лотки должны соответствовать ряду нормативных документов:
- ГОСТ Р 52868-2007 — Системы кабельных лотков и кабельных лестниц
- ГОСТ Р 53316-2009 — Кабельные линии. Сохранение работоспособности в условиях пожара
Соответствие стандартам гарантирует безопасность и надежность кабельных трасс на основе проволочных лотков.
Лоток проволочный 100х35х3000 (☑) — Цена 157 руб.
Главная → Металлические кабельные лотки → Лотки проволочные → Лотки проволочные 4 мм → RC19 PL100.35
Бренд:
RC19
В наличии:
60 м.
Центр. склад:
Ожидается
Оцени!
Код товара:
01378
Артикул:
PL100.35
- Описание
- Характеристики
- Доп. информация
- Сертификаты
- Сопутствующие товары
- Видео
- Отзывы
Описание Лоток проволочный 100х35х3000
- Проволочный лоток 100×35 L=3000 мм представляет собой решение для создания кабельной трассы небольшого административного здания или производственного цеха или для этажного использования.
- Для производства проволочных лотков используется высококачественная стальная оцинкованная проволока диаметром 4 мм.
- Достигается невысокая загрузочная способность (площадь поперечного сечения (0,0035 м. кв.) и как следствие невысокая нагрузочная способность.
- При расположении опор на расстоянии 1,5 метра, нагрузочная способность составляет 13 кг/м.
- Применение не исчерпывается только прокладкой обычного кабеля. Лоток проволочный можно применять также и для создания кабельных трасс высокой сложности, которые могут быть в последствии модернизированы или видоизменены, причем без необходимости отключать оборудование.
- Купить лотки проволочные можно в наличие со склада в г.Москве и по всей России.
Технические характеристики Лоток проволочный 100х35х3000
| Характеристика | Величина |
| Артикул | PL100.35 |
| Высота, мм. | 35 |
| Ширина, мм | 100 |
| Длина, мм | 3000 |
Площадь сечения, м. кв. |
0,0035 |
| Диаметр проволоки, мм. | 4 |
| Масса 1 м., кг | 0,41 |
| Покрытие | Zn — Цинк (Оцинкованный) |
Схема проволочного лотка
| Эксплуатационные характеристики | |
|---|---|
| Артикул | PL100.35 |
| Ширина | 100 мм. |
| Высота | 35 мм. |
| Масса | 0.49 кг. |
| Объем | 0.0035 м3. |
| Кронштейн кабельный для лотка | ||||||||
|---|---|---|---|---|---|---|---|---|
| 00921 | Кронштейн для лотка проволочного к стене 100 мм. из сигма профиля RC19 | 92,32 | 89,15 | шт |
| |||
| 00949 | RC19 SP100 Кронштейн для лотка 100 | 75,58 | шт |
| ||||
| 01364 | Потолочная консоль 100 мм. оцинкованная сталь, омега профиль PCS100 RC19 | 159,96 | 154,48 | шт |
| |||
| 03470 | С — подвес шириной 100, горячекатанный толщиной 5,5 мм. RC19 | 195,38 | 188,69 | шт |
| |||
| Метизы DKC | ||||||||
| 14767 | DKC CM010610 Винт с крестообразным шлицем М6х10 | 4,00 | 3,90 | шт | ||||
| Метрический крепёж | ||||||||
| 01981 | Шпилька резьбовая М8 L= 1000 мм. , оцинкованная DIN 975 (упаковка 50 шт.) | 43,20 | 42,30 | шт |
| |||
| 00782 | Гайка М8 с фланцем, с зубчатой насечкой DIN6923 — 200 шт в упаковке | 2,36 | 2,31 | шт |
| |||
| 00791 | Забивной анкер M8, L=30mm Стальной — 100 шт в упаковке | 6,27 | 5,61 | шт |
| |||
| Опорные планки и профили для лотка | ||||||||
| 01232 | Планка опорная для лотка шириной 100 мм. быстрой фиксации (омега профиль) | 67,23 | 64,93 | шт |
| |||
| 26258 | RC19 ПС-30х20х1,2 Профиль перфорированный С-образный, траверса 30х20х3000 мм толщина 1,2 мм | 152,27 | 149,09 | м |
| |||
| Соединители и подвесы | ||||||||
| 00907 | RC19 VG20 Соединитель проволочного лотка одинарный (упаковка 100 шт) | 25,33 | 24,46 | шт |
| |||
| 01648 | RC19 SVG Соединитель проволочного лотка двойной (упаковка 50 шт) | 34,69 | 33,50 | шт |
| |||
| 00737 | RC19 FTL Соединитель проволочных лотков безвинтовой (упаковка 50 шт. ) | 54,03 | 52,18 | шт |
| |||
| 01310 | RC19 FB Подвес для шпильки к проволочным лоткам оцинкованный | 31,07 | 30,00 | шт |
| |||
| 09504 | RC19 PTCE Медная пластина для заземления проволочного лотка | 71,72 | 69,26 | шт |
| |||
| Лотки проволочные 4 мм | ||||||||
| 33662 | RC19 PL50. 100 Лоток проволочный 50х100 L3000 | 213,48 | 206,17 | м |
| |||
| Наименование | Документ |
|---|---|
Характеристики | Масса лотка в зависимости от артикула товара на сайте |
Инструкции по монтажу | Подвес лотка. Крепление кабельных лотков к стене, потолку |
Инструкции по монтажу | Подвес лотка. Металлический проволочный лоток. |
Сертификат | Проволочный лоток: сертификат соответствия |
Сертификат | Проволочный лоток: сертификат пожарной безопасности |
Характеристики | Сравнительная таблица проволочных лотков разных производителей. |
Характеристики | Нагрузочные характеристики лотков |
Сертификат | Проволочные лотки ТУ |
Сертификат | Укладка проволочного лотка |
Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления и без ухудшения характеристик изделия.
СИСТЕМА СЕРТИФИКАЦИИ ГОСТ Р Федеральное Агенство по техническому регулированию и метрологии
Сертификат соответствия N РОСС RU.НВ61.НО6942. Срок действия с 21.05.2020 по 20.05.2023 N0475842 и N0069410
Отзывы PL100.35 RC19
Олег
13-02-2022
Отличный проволочный лоток по самой низкой цене в Москве и по наличию! Кроме Лотка в наличие были и консоли для лотка и крепеж.
Отзывы о компании Анбик на Яндекс картах
Анбик РК на карте Москвы — Яндекс.Карты
Похожие товары
Лоток проволочный 600х100х3000
784,55 ₽/м
В корзину
RC19 PL80.600 Лоток проволочный 80х600 L3000
732,07 ₽/м
В корзину
Лоток проволочный 600х85х3000
732,03 ₽/м
В корзину
Лоток проволочный 500х100х3000
657,51 ₽/м
В корзину
RC19 PL80.500 Лоток проволочный 80х500 L3000
626,37 ₽/м
В корзину
Лоток проволочный 500х85х3000
626,34 ₽/м
В корзину
RC19 PL50.600 Лоток проволочный 50х600 L3000
625,76 ₽/м
В корзину
Лоток проволочный 600х60х3000
625,74 ₽/м
В корзину
Лоток проволочный 400х100х3000
568,60 ₽/м
В корзину
RC19 PL30.
500 Лоток проволочный 30х500 L3000538,84 ₽/м
В корзину
RC19 PL80.400 Лоток проволочный 80х400 L3000
538,62 ₽/м
В корзину
Лоток проволочный 400х85х3000
538,59 ₽/м
В корзину
Преимущества
Комплексные поставки сетевого оборудования с честными сроками поставки.
|
Срочная доставка заказа от 3 часов в г.Москва и Московской области. Собственный грузовой транспорт это оптимальное решение для доставки крупногабаритных и комплексных заказов сетевого оборудования по Москве и Московской области. Доставка в Санкт-Петербург, Ростов-на-Дону, Екатеринбург, Новосибирск, Нижний Новгород, Казань, Красноярск, Омск, Томск, Самара, Уфа, Воронеж, Пермь, Волгоград, Краснодар и другие города России и стран СНГ осуществляем через 7 транспортных компаний для доставок грузов. |
|
|
Под собственной маркой RC19 производим в России и Беларуси телекоммуникационное и кабеленесущее оборудование и поставляем под маркой RC19 товары импортированные нами из Китая |
|
|
Два склада в Москве рядом с метро Каширская с большой номенклатурой телекоммуникационных напольных и настенных шкафов , кабельных лотков и электротехнических комплектующих. Прямые поставки из Китая модулей вентиляторных, осевых вентиляторов, стоек 19 дюймов и медных 19 дюймовых шин . |
|
|
Надежная компания с более чем 10 летним опытом работы на рынке сетевого и кабеленесущего оборудования. Весь товар сертифицирован и является подлинным. |
|
|
Ценовая политика компании с особыми скидками для торговых, монтажных и инжиниринговых организация. |
Исключительно интересные цены в 3 колонке для постоянных клиентов.Оставить заявку
Лоток проволочный 150х50 L3000 ДКС FC5015 в Санкт-Петербурге за 979.06 руб. в наличии
Лоток проволочный 150х50 L3000 ДКС FC5015 предназначен для создания структурированных кабельных систем любой сложности. При использовании проволочного лотка обеспечивается естественная вентиляция кабеля, это препятствует его перегреву. Кроме того, он дает легкий доступ к кабелю.
Выполнен из гальванически оцинкованной стали, имеет серый матовый цвет. Толщина покрытия, как правило, неравномерна. Она варьируется от 9 до 12 микрон.
Проволочный лоток ДКС предназначается для сооружения конструкции, необходимой для компактной и безопасной укладки электрической проводки. Причем применять его можно как в отапливаемых помещениях, например, в больших офисных зданиях, так и в не отапливаемых помещениях, например, на складах.
Благодаря целевой ориентации на использование в помещениях, экономичной конструкции и упрощенному процессу монтажа, проволочные лотки ДКС позволяют существенно снизить материальные и трудовые затраты.
В целях защиты от пыли и грязи для проволочных лотков предусмотрены металлические крышки. Проволочные лотки ДКС прочны, безопасны и не требуют большого количества аксессуаров, но это не мешает создавать из них сложные конструкции, ведь любые разветвления и повороты можно производить вручную при помощи кусачек и гаечного ключа.
Расположение электрических кабелей в лотках:Технические характеристики:| Соответствие нормам | ТУ 3449-001-73438690-2006 |
| Высота, мм | 50 |
| Ширина, мм | 150 |
| Толщина проволоки, мм | 4 |
| Длина, мм | 3000 |
| Т.И.З., мм2 | 7500 |
| Материал | Сталь |
| Исполнение | Без разъема |
| Защитное покрытие поверхности | Гальваническое оцинкование |
| Форма профиля | U-образная форма |
- Легкость монтажа. При помощи проволочных лотков можно удобно и быстро создать сеть с удобным доступом к кабельной продукции.
- Универсальность крепежей и аксессуаров позволять создавать не только простые, но сложные многоуровневые системы.
- Монтаж разработанной системы производится на месте, а не в специальных цехах. Это стало возможным из-за отсутствия необходимости иметь в наличии множество инструментов.
- Конструкция проволочных лотков способствует системе естественной вентиляции и надежно защищает провода от возможного перегрева.
- Такие системы можно легко почистить от скоплений пыли и грязи. Дополнительно, в сильно загрязненных помещениях, проволочные лотки защищают металлическими крышками, которые не влияют на возможность вентиляции.
- Большой выбор размеров лотков. В зависимости от сложности конструкции и количества, размещенных в ней проводов можно подобрать оптимальные размеры проволочного лотка.
- Универсальность лотков. Компания ДКС выпускает различные виды продукции совместимые между собой. Так, например, проволочный лоток можно смонтировать с гофрированной трубой или стальными лотками.
- Для производства лотков используются только качественные материалы. Конструкции получаются прочными, имеют длительный срок службы, но относительно небольшую стоимость.
При помощи проволочных лотков можно удобно и быстро создать сеть с удобным доступом к кабельной продукции.
Так, например, проволочный лоток можно смонтировать с гофрированной трубой или стальными лотками.ПОДДОН ДЛЯ БАСК 100 304 | Проволочная корзина Длина кабельного лотка, 9 футов 10 дюймов
Эта спецификация была загружена с сайта ElectrixInternational.com.
- Домашний
- Системы проволочных корзин и кабельных лотков
- Проволочные корзины Кабельный лоток
- Профили и крышки
Технические характеристики
CAD-файлы
Видео о продукте
Отзывы
Информация о материалах
- Тип материала Нержавеющая сталь
- Марка материала 304L — V2A — 1. 4307
- Материал Отделка Матовый
- Толщина проволоки (калибр) 9
- Толщина проволоки (мм) 4
4307Размеры
- Ширина (дюймы) 4
- Ширина (мм) 100
- Высота стены (дюймы) 2,35
- Высота стены (мм) 60
- Длина (футы в дюймах) 9 футов 10 дюймов
- Длина (м) 3,0
Для использования с
- Для ширины лотка (дюймы) 4
- Для ширины лотка (мм) 100
Общая информация
- Идеально подходит для продуктов питания, молочных продуктов, пивоварения, фармацевтики, напитков, архитектурных компаний и многих других
- Совместимость с кабельным лотком Wire Basket
- Альтернативный материал Отделка/сорт Матовый 316L — V4A — 1. 4404
- Кол-во в упаковке 1
- Вес (фунт) 5,4
- Вес (кг) 2,45
- Код HTS 7326200090
- Отказ от ответственности Изображения являются репрезентативными и предназначены только для иллюстрации. Пожалуйста, ознакомьтесь с полными спецификациями для получения дополнительной информации. На все размеры распространяются допуски — см. технические чертежи.
4404Скачать характеристики продукта
Войти / Зарегистрироваться скачать файлы САПР
youtube.com/embed/MTbtPOv48Iw» frameborder=»0″ allowfullscreen=»»> В настоящее время нет отзывов об этом продукте.
Вы должны иметь зарегистрированную учетную запись и войти в систему, чтобы оставить отзыв.
Авторизоваться
Проволочные кабельные лотки Техническая информация Подробная информация, материалы, спецификации, установка и процесс заказа0003
Материал кабельного лотка из проволочной сетки
Перфорированный кабельный лоток
Он имеет три варианта несущей способности: обратный фланец для тяжелых условий эксплуатации, обратный фланец для средних нагрузок и легкий режим. И обеспечивают хорошую вентиляцию кабелей, обычно используются для электрических или телекоммуникационных приложений с умеренным тепловыделением.
Подробнее
Кабельный лоток из проволочной сетки
Лотки должны поддерживаться на максимальном пролете 2,5 м трапециевидными, настенными, напольными или монтажными способами и не должны превышать максимальные нагрузки, указанные производителем.
Подробнее
Проволочный лоток
Проволочные лотки Lionet обычно изготавливаются из оцинкованной стальной проволоки, вваренной в квадратные или прямоугольные отверстия. Затем он покрывается порошковой краской или подвергается горячему окунанию.
Подробнее
| 1. Проволочный кабельный лоток Подробная информация | 2. РЕШЕТЧАТЫЙ КАБЕЛЬНЫЙ ЛОТОК Поверхность |
| 3. Материал кабельного лотка из проволочной сетки | 4. Уведомление об установке сетчатого кабельного лотка |
| 5. Спецификация кабельного лотка из проволочной сетки | 6. Процесс заказа |
| 7. Опоры и аксессуары для кабельных лотков из проволочной сетки |
Проволочный кабельный лоток Подробная информация:
a.
Рабочая площадка, адаптируемая в полевых условиях система поддержки, в первую очередь для низковольтных телекоммуникационных и оптоволоконных кабелей. Эти системы обычно представляют собой стальную проволочную сетку, оцинкованную.
б. Стандартная ширина 1,5, 2, 4, 6, 8, 12, 16, 18, 20 и 24 дюйма
c. Стандартная глубина 1, 2 и 4 дюйма
d. Стандартная длина около 10 футов (118 дюймов)
Лоток из проволочной сетки обычно используется для телекоммуникационных и оптоволоконных приложений и устанавливается на короткие опорные пролеты, от 4 до 8 футов. Другие размеры изготавливаются по чертежам заказчика.
КАБЕЛЬНЫЙ ЛОТОК С РЕШЕТКОЙ Поверхностная обработка:
♦ Электроцинковое покрытие – для использования внутри помещений в соответствии со стандартом BS EN 12329-2000, толщина 12 микрон.
♦ Горячие оцинкованные оцинкованные оцинкованные изделия для BS EN 1461-1999, толщиной от 60 до 80 микрон
♦ Электролитическая полировка-для нержавеющей стали
9000 2 Проводная сталь.
Сталь Q235 (сталь китайского стандарта), SS304, SS316
| Суффикс | Отделка | Спецификация | Использовать |
| ЕН | Гальваническое цинкование Отделка, нанесенная после изготовления | ASTM B633 Ср. толщина от 0,7 мил (18 микрон) до 0,8 мил (20 микрон) | Контролируемые внутренние приложения |
| ГН | Защита цинком и никелем | ASTM B633 Ср.  толщина от 0,8 мил (19 микрон) до 0,9 мил (22 микрон) | Контролируемые внутренние приложения |
| ГС | Предварительно оцинкованная отделка, нанесенная перед изготовлением | АСТМ А641 | Экстерьер, агрессивные среды |
| ХДГ | Оцинкованная горячим способом отделка, нанесенная после изготовления | ASTM A123 Ср. толщина от 2,4 мил (60 микрон) до 3,2 мил (80 микрон) | Экстерьер, агрессивные среды |
| SS304/304L | Нержавеющая сталь 304/304L | АСТМ А580 | Приготовление пищи, места для мытья посуды |
| Нержавеющая сталь 316/316L | Нержавеющая сталь 316/316L | АСТМ А580 | Сильно коррозионные среды и морская среда |
Проволочный кабельный лоток Уведомление об установке:
Изгибы, стояки, Т-образные соединения, крестовины и переходы могут гибко изготавливаться из прямых секций проволочного кабельного лотка в проектах.-800x800.jpg)
