Что такое микросхема MAX232A. Каковы ее основные характеристики и преимущества. Как она используется для согласования уровней RS-232 и TTL. Какие существуют варианты корпусов и температурных диапазонов.
Общее описание микросхемы MAX232A
MAX232A — это многоканальный драйвер/приемник интерфейса RS-232, разработанный компанией Maxim Integrated (сейчас часть Analog Devices). Эта микросхема предназначена для преобразования уровней сигналов между стандартом RS-232 и логическими уровнями TTL/CMOS.
Основные особенности MAX232A:
- Питание от однополярного источника +5В
- Встроенный преобразователь напряжения для генерации уровней RS-232
- 2 передатчика и 2 приемника в одном корпусе
- Совместимость со стандартами EIA/TIA-232E и V.28/V.24
- Скорость передачи данных до 120 кбит/с
- Низкое энергопотребление
Принцип работы MAX232A
Микросхема MAX232A решает проблему несовместимости логических уровней между интерфейсом RS-232 и современными цифровыми схемами. Как это работает?
- RS-232 использует уровни от -15В до +15В
- TTL логика работает в диапазоне 0…+5В
- MAX232A преобразует эти уровни в обоих направлениях
При передаче данных в RS-232 микросхема повышает напряжение до необходимых уровней. При приеме — понижает и инвертирует сигналы RS-232 до уровней TTL. Это позволяет напрямую подключать микроконтроллеры и другие цифровые устройства к COM-портам компьютеров.
Преимущества использования MAX232A
Почему MAX232A стала такой популярной микросхемой для работы с RS-232? Основные преимущества:
- Однополярное питание +5В — не требуются источники ±12В
- Встроенный преобразователь напряжения — минимум внешних компонентов
- 2 канала в одном корпусе — экономия места на плате
- Широкий выбор корпусов — для любых применений
- Низкая стоимость — доступность для любительских проектов
Благодаря этим преимуществам, MAX232A значительно упрощает разработку устройств с интерфейсом RS-232.
Варианты исполнения и маркировка MAX232A
Микросхема MAX232A выпускается в нескольких вариантах корпусов и температурных диапазонов. Как расшифровывается маркировка?
- MAX232ACPE+ — пластиковый DIP-16
- MAX232ACSE+ — узкий SO-16
- MAX232ACWE+ — широкий SO-16
- MAX232ACUE+ — TSSOP-16
Буква в конце обозначает температурный диапазон:
- Без буквы: 0…+70°C
- E: -40…+85°C
- M: -55…+125°C
Знак «+» в конце означает соответствие директиве RoHS. Таким образом, можно подобрать оптимальный вариант для конкретного применения.

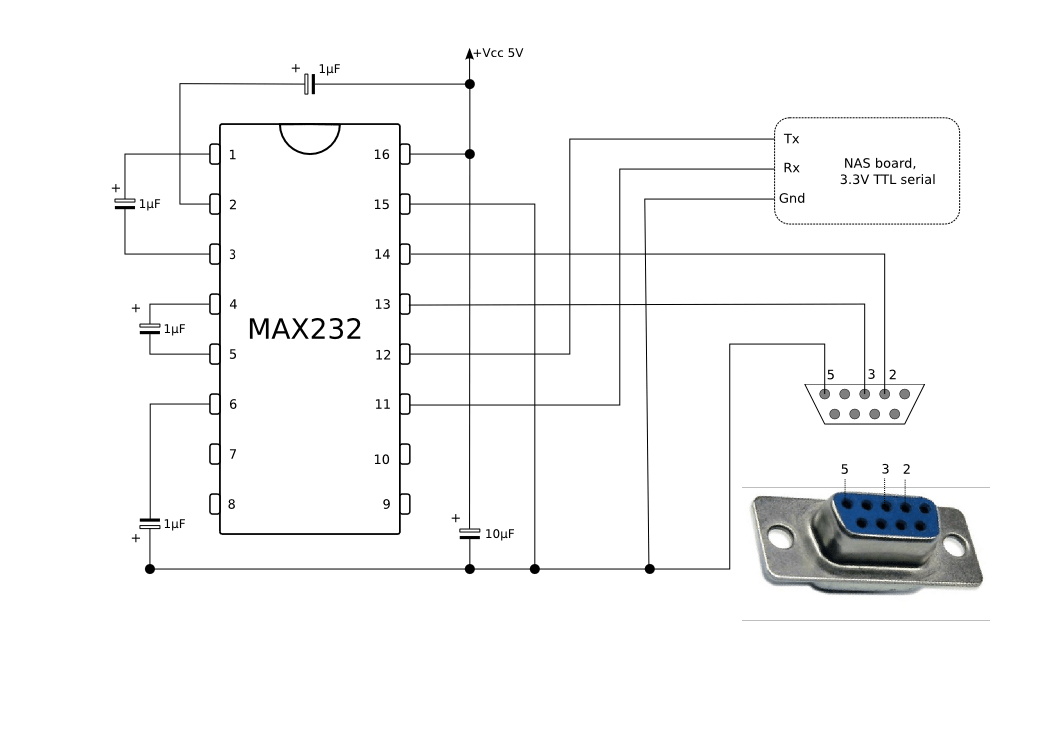

Схема включения MAX232A
Для работы MAX232A требуется минимум внешних компонентов. Типовая схема включения выглядит следующим образом:
- Питание +5В подключается к выводу 16
- Общий провод — к выводу 15
- 4 конденсатора по 0,1 мкФ — к выводам 1, 3, 4, 5
- 1 конденсатор 1 мкФ — между выводами 2 и 6
- Входы/выходы TTL — к выводам 11, 12, 13, 14
- Входы/выходы RS-232 — к выводам 7, 8, 9, 10
Такая простая схема обеспечивает полноценную работу двух каналов RS-232. При необходимости можно использовать только один канал.
Применение MAX232A в устройствах
Где чаще всего используется микросхема MAX232A? Основные области применения:
- Подключение микроконтроллеров к COM-портам ПК
- Сопряжение промышленного оборудования по RS-232
- Преобразование уровней в измерительных приборах
- Создание адаптеров USB-to-RS232
- Системы удаленного управления по RS-232
- Программаторы микроконтроллеров
Практически в любом устройстве с интерфейсом RS-232 можно встретить MAX232A или ее аналоги.
Альтернативы и аналоги MAX232A
Существуют ли альтернативы популярной MAX232A? Да, на рынке представлено несколько аналогичных микросхем:
- ST232 от STMicroelectronics
- ICL232 от Renesas
- ADM232 от Analog Devices
- SP232 от Sipex
Они имеют схожие характеристики и совместимое расположение выводов. Однако MAX232A остается наиболее распространенным и доступным вариантом для большинства применений.
Чем отличаются MAX232 и MAX232A?
MAX232A является улучшенной версией оригинальной MAX232. Основные отличия:
- Меньшая емкость внешних конденсаторов (0,1 мкФ вместо 1 мкФ)
- Повышенная скорость передачи данных (до 200 кбит/с)
- Сниженное энергопотребление
- Улучшенная защита от статического электричества
В большинстве новых разработок рекомендуется использовать именно MAX232A.
Особенности применения MAX232A
При работе с микросхемой MAX232A следует учитывать некоторые особенности:
- Необходимо использовать качественные керамические конденсаторы
- Важно соблюдать правильную разводку печатной платы
- Рекомендуется устанавливать защитные диоды на линиях RS-232
- Не допускается превышение максимального напряжения питания
- Следует учитывать задержку распространения сигналов (около 1 мкс)
Соблюдение этих рекомендаций обеспечит надежную работу интерфейса RS-232 в вашем устройстве.
Как проверить работоспособность MAX232A?
Для проверки функционирования микросхемы можно использовать следующие методы:
- Измерение напряжений на выходах преобразователя (должно быть около ±10В)
- Подача тестовых сигналов на входы и контроль выходов осциллографом
- Проверка передачи данных между ПК и тестовым устройством
- Использование специализированных тестеров интерфейсов
При отсутствии сигналов нужно проверить правильность подключения и исправность внешних компонентов.
Серия max232a (Maxim Integrated)
Maxim Integrated
Общие характеристики
| Раздел | Интерфейс RS-232 | |
| Количество передатчиков | ||
|---|---|---|
| Количество приёмников | ||
| Максимальная скорость передачи данных | ||
| Напряжение питания | ||
| Номинальный ток потребления |
Документация на серию max232a
- найти max232a.pdf
Товары серии max232a
| Наименование | i | Упаковка | Корпус | Т раб |
|---|---|---|---|---|
| MAX232ACPE (MAX)
| в линейках 25 шт | DIP-16 PDIP16 | ||
| MAX232ACPE+ (MAX)
| в линейках 25 шт | DIP-16 PDIP16 | ||
| MAX232ACPE+WCCI (MAX)
| DIP-16 | |||
| MAX232ACSE (MAX)
| в линейках 50 шт | SO-16 SOIC16 | ||
| MAX232ACSE+ (MAX)
| 50 шт | SO-16 SOIC16 | ||
| MAX232ACSE+T (MAX)
| в ленте 2500 шт | SO-16 SOIC16 | ||
| MAX232ACSE+TWCC1 (MAX)
| SO-16-7. 5 SOIC-16-7.5 | |||
| MAX232ACSE+WCC1 (MAX)
| SO-16-7.5 SOIC-16-7.5 | |||
| MAX232ACSE-T (MAX) | 1 шт | SO-16 SOIC16 | ||
| MAX232ACUE (MAX)
| TSSOP-16 | |||
| MAX232ACUE+ (MAX)
| 96 шт | TSSOP-16 | ||
| MAX232ACUE+T (MAX)
| — | |||
| MAX232ACUE-T (MAX)
| — | |||
| MAX232ACWE (MAX)
| в линейках 46 шт | SOIC16300 | ||
| MAX232ACWE+ (MAX)
| в линейках 46 шт | SOIC16300 | ||
| MAX232ACWE+T (MAX)
| 1 шт | SOIC16300 | ||
| MAX232ACWE+TWCC1 (MAX)
| SO-16-7. 5 SOIC-16-7.5 | |||
| MAX232ACWE+WCC1 (MAX)
| SO-16-7.5 SOIC-16-7.5 | |||
| MAX232ACWE-T (MAX)
| 1 шт | SOIC16300 | ||
| MAX232AEJE (MAX)
| 25 шт | DIP-16 CDIP16 | ||
| MAX232AEPE (MAX)
| 25 шт | DIP-16 PDIP16 | ||
| MAX232AEPE+ (MAX)
| в линейках 25 шт | DIP-16 PDIP16 | ||
| MAX232AESE (MAX)
| в линейках 50 шт | SO-16 SOIC16 | ||
| MAX232AESE+ (MAX)
| в линейках 50 шт | SO-16 SOIC16 | ||
| MAX232AESE+T (MAX)
| 2500 шт | SO-16 SOIC16 | ||
| MAX232AESE-T (MAX)
| 1 шт | SO-16 SOIC16 | ||
| MAX232AEUE (MAX)
| — | |||
| MAX232AEUE+ (MAX)
| 96 шт | TSSOP-16 | ||
| MAX232AEUE+T (MAX)
| TSSOP-16 | |||
| MAX232AEUE-T (MAX)
| — | |||
| MAX232AEWE (MAX)
| 46 шт | SO-16 SOIC16 | ||
| MAX232AEWE+G068 (MAX)
| SO-16-7. 5 SOIC-16-7.5 | |||
| MAX232AEWE+T (MAX)
| 1 шт | SOIC16300 | ||
| MAX232AEWE+TG068 (MAX)
| SO-16-7.5 SOIC-16-7.5 | |||
| MAX232AEWE-T (MAX)
|
| — | ||
| MAX232AMJE (MAX)
| 25 шт | DIP-16 CDIP16 | ||
| MAX232AMJE/883B (MAX)
| 25 шт | DIP-16 CDIP16 | ||
| MAX232AMJE/HR (MAX)
| — | |||
| MAX232AMLP (MAX)
|
| — | ||
| MAX232AMLP/883B (MAX)
|
| — |
Микросхема MAX232.
Описание, схема включения, datasheetМикросхема MAX232 — описание, примеры подключения и datasheet. Как известно, коммуникационный последовательный интерфейс RS-232 работает в диапазоне напряжений (от -15В до +15В), которые не совместимы с логическими уровнями современных компьютеров. С другой стороны, традиционная TTL логика компьютера работает между 0В…+ 5В. В современных схемах с малым энергопотреблением логические уровни могут быть в диапазоне от 0В и до + 3,3В или даже ниже.
Получается, что максимальные уровни сигналов RS-232 слишком высоки для электронной логики современных компьютеров, не говоря уж об отрицательных уровнях напряжения интерфейса RS-232. Поэтому, чтобы получать последовательные данные с интерфейса RS-232, напряжение должно быть понижено и инвертировано для лог. 0 и лог. 1. В обратном же направлении (отправка данных из какого-либо внешнего устройства в сторону RS-232) напряжение низкого логического уровня необходимо повышать, а так же формировать отрицательное напряжение для высокого логического уровня RS-232:
Конечно же, все эти преобразования можно организовать и при помощи обычных аналоговых компонентов, например, раздельного питания и пары транзисторов или использовать микросхемы IN1488 (передатчик) и IN1489 (приемник).
Микросхемы IN1488 и IN1489 предназначены для обслуживания передачи данных в стандарте RS232. Микросхема IN1488 содержит 4-е линейных приёмника, а микросхема IN1489 – 4-е передатчика. Стандартная величина выходного тока находится в районе ±10 мА, выходное сопротивление более 300 Ом. ИС IN1489 снабжена идентичными входами, логически объединенные по «И», а ИС IN1488 имеет входы «запрет», фиксирующие на выходе сигнал в состоянии логической единицы.
Однако, поскольку более десяти лет RS-232 является популярным стандартом в любительской радиоэлектронике, то для согласования сигнала RS-232 с логикой внешних устройств зачастую используют интегральную микросхему из семейства MAX232 (обычно MAX232A или его аналог). И на самом деле, в любительской электронике трудно найти схему, работающую со стандартом RS-232, не имеющую в своем составе микросхему MAX232.
Микросхема MAX232 первая созданная интегральная схема для RS-232, которая в одном корпусе содержит все необходимое для согласования уровней RS-232 с дискретной логикой TTL – два передатчика и два приемника.
Свою популярность микросхема MAX232 заслужила из-за использования однополярного питания в 5 вольт, а уровни напряжения RS-232 (ок. -10 и + 10В) генерируются самой микросхемой.
Это значительно упрощает конструкцию схемы управления. При создании устройств теперь нет необходимости использовать питание с тремя напряжениями (например, -12, + 5V, и + 12V), а нужно просто обеспечить простой однополярный пяти-вольтовый источник питания, например, с помощью простого регулятора напряжения 78L05.
MAX232 имеет своего преемника — микросхема с буквой «A». Микросхема практически идентична, однако, MAX232A гораздо чаще используется (ее легче приобрести) нежели оригинальный MAX232. Для MAX232A нужно только несколько внешних неполярных конденсаторов емкостью 0,1 мкф (для оригинала 1 мкф — электролит), чтобы получить полный функционал MAX232.
Следует отметить, что микросхема MAX232 и ее аналоги является только приемником/ передатчиком сигналов. Она не создает необходимую для RS-232 последовательность данных во времени и не декодирует RS-232 сигнал.
Она так же не является переходником последовательного/параллельного порта. MAX232 выполняет только преобразование напряжения логических уровней.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Схема подключения MAX232
Datasheet MAX232
Datasheet MAX232 полностью раскрывает описание всего семейства данной микросхемы в мельчайших подробностях, в том числе назначение выводов, структурная схема и варианты подключения для управления внешними устройствами. Информация из Datasheet может быть использована при создании собственной конструкции работающей по стандарту RS-232.
Скачать datasheet MAX232 (397,2 KiB, скачано: 10 275)
