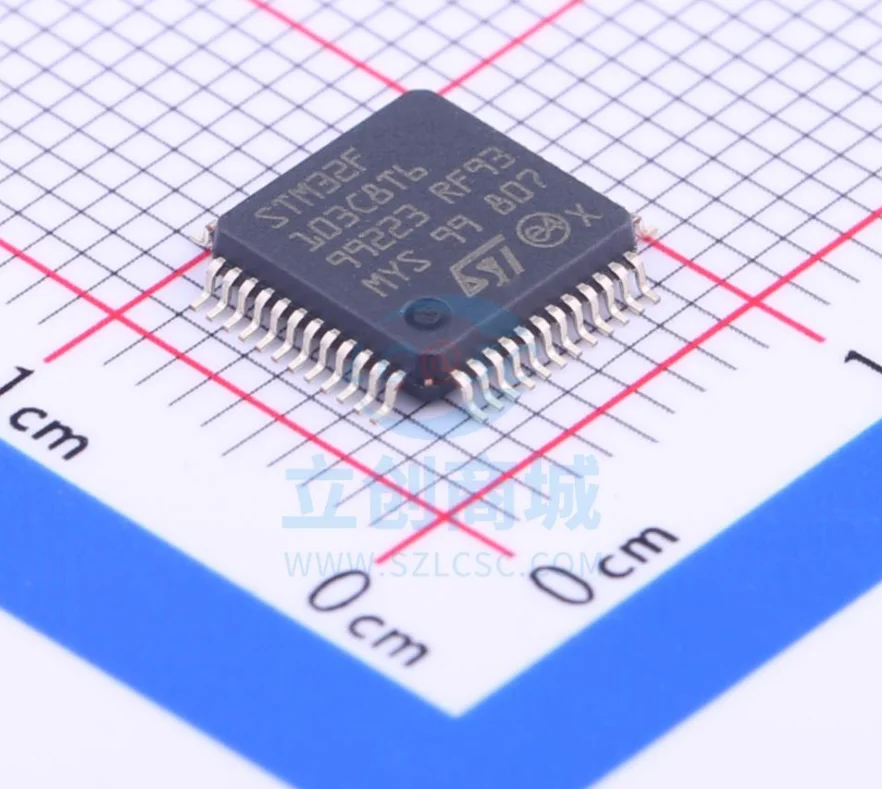

Lqfp48. Развязывающие конденсаторы в схеме питания микроконтроллера STM32: особенности подключения и размещения

Как правильно подключить развязывающие конденсаторы к выводам питания микроконтроллера STM32. Какие номиналы конденсаторов использовать для фильтрации шумов. Где разместить конденсаторы на печатной плате для оптимальной работы.

Назначение развязывающих конденсаторов в схеме питания микроконтроллера

Развязывающие конденсаторы играют важную роль в обеспечении стабильной работы микроконтроллера:

  • Фильтруют высокочастотные помехи в цепях питания
  • Сглаживают кратковременные просадки напряжения
  • Обеспечивают локальный запас энергии для быстродействующих цифровых схем
  • Снижают взаимное влияние различных узлов микроконтроллера через цепи питания

Правильное подключение развязывающих конденсаторов критически важно для надежной работы микроконтроллера на высоких частотах.

Рекомендации производителя по подключению конденсаторов к STM32

В документации на микроконтроллеры STM32 компания STMicroelectronics дает следующие рекомендации:


  • Подключать конденсатор 100 нФ к каждой паре выводов VDD/VSS
  • Дополнительно подключить конденсатор 4.7 мкФ к выводу VDD3
  • Использовать отдельную развязку для выводов VDDA/VSSA аналогового питания

Конденсаторы подключаются параллельно между соответствующими выводами питания и общим проводом. Последовательное включение не допускается.

Оптимальное размещение развязывающих конденсаторов на печатной плате

Для максимальной эффективности фильтрации помех необходимо соблюдать следующие правила размещения развязывающих конденсаторов:

  • Располагать конденсаторы как можно ближе к выводам микроконтроллера
  • Минимизировать длину проводников от конденсаторов до выводов питания и земли
  • Размещать конденсаторы на той же стороне платы, что и микроконтроллер
  • Не допускать прохождения сигнальных линий под конденсаторами

Оптимальное размещение позволяет снизить паразитные индуктивности проводников и повысить эффективность фильтрации высокочастотных помех.

Выбор типов и номиналов развязывающих конденсаторов

При выборе развязывающих конденсаторов для STM32 рекомендуется придерживаться следующих правил:


  • Использовать керамические конденсаторы с низким ESR
  • Для высокочастотной фильтрации применять конденсаторы 100 нФ
  • Для низкочастотной фильтрации добавлять конденсатор 4.7-10 мкФ
  • Выбирать конденсаторы с рабочим напряжением минимум в 2 раза выше напряжения питания
  • Использовать конденсаторы типоразмера 0603 или 0805 для удобства монтажа

Правильный выбор параметров конденсаторов обеспечивает эффективную фильтрацию в широком диапазоне частот.

Особенности подключения питания аналоговой части STM32

Выводы VDDA/VSSA аналогового питания STM32 требуют особого внимания:

  • Необходимо использовать отдельную пару развязывающих конденсаторов
  • Рекомендуется применять LC-фильтр для дополнительной фильтрации
  • Аналоговое питание желательно подключать через отдельный стабилизатор
  • Цепи аналогового и цифрового питания следует разделять на плате

Такой подход позволяет минимизировать проникновение цифровых помех в аналоговые цепи и повысить точность АЦП микроконтроллера.

Типичные ошибки при подключении развязывающих конденсаторов

При разработке печатных плат с STM32 следует избегать распространенных ошибок:


  • Использование электролитических вместо керамических конденсаторов
  • Слишком большое расстояние от конденсаторов до выводов микроконтроллера
  • Объединение цепей цифрового и аналогового питания
  • Отказ от установки части рекомендованных конденсаторов
  • Применение конденсаторов с недостаточным рабочим напряжением

Внимательный подход к разводке цепей питания и правильное применение развязывающих конденсаторов позволяет избежать многих проблем при отладке устройства.

Проверка правильности подключения конденсаторов

После изготовления печатной платы рекомендуется выполнить проверку цепей питания:

  • Измерить сопротивление между выводами питания и земли
  • Проконтролировать напряжение на всех линиях питания
  • Проверить осциллографом уровень пульсаций на выводах VDD
  • Оценить стабильность работы на максимальной тактовой частоте

При обнаружении проблем следует внимательно проанализировать схему и топологию платы на предмет ошибок в цепях питания и расположении конденсаторов.

Заключение

Правильное применение развязывающих конденсаторов является важным условием стабильной работы микроконтроллеров STM32. Внимательное следование рекомендациям производителя и соблюдение правил проектирования печатных плат позволяет создавать надежные устройства на базе этих микроконтроллеров. При возникновении проблем с помехами или нестабильной работой в первую очередь следует проверить корректность подключения цепей питания и развязывающих конденсаторов.



РКС Компоненти — РАДІОМАГ

06/04/2022 — Термопринтер Xprinter Jepod

06/04/2022 — Світлодіоди G-NOR і Shining Opto

06/04/2022 — Паяльне обладнання AOYUE

17/02/2022 — Вентилятори, зумери, кнопки, клемники, потенціометри

17/02/2022 — Поповнення складу від постачальника HITANO

26/01/2022 — Напівпровідники, силові дроселі, кварцеві резонатори, кнопки тактові, з’єднувачі

26/01/2022 — Паяльне обладнання AOYUE

29/12/2021 — Нарешті можемо вас познайомити!

19/12/2021 — Підшипники, муфти, ходові гвинти, направляючі, ролики, ремені

15/12/2021 — Пластикові та алюмінієві корпуси

15/12/2021 — Клемники DEGSON

15/12/2021 — Акумулятори Li-poly, NiMH і Li-Ion від виробника GEB

15/12/2021 — Пальні станції, набори для пайки, лупи, термофени та лабораторні блоки живлення

09/12/2021 — Реле, гвинти, шлейф, корпуси, кнопки, перемикачі, з’єднувачі, розрядники

25/11/2021 — Пластикові та алюмінієві корпуси

25/11/2021 — Домашня електроніка та інструмент

10/11/2021 — Трансивери Ebyte з інтерфейсами Bluetooh, SPI, UART, ZigBee

03/11/2021 — Світлодіоди G-NOR і Shining Opto

02/11/2021 — Інвертори Swipower, мультиметри Richmeters та UNI-T, логічні аналізатори Kingst

02/11/2021 — Клемники DEGSON

02/11/2021 — Ультразвукові ванни Granbo

02/11/2021 — Напівпровідники, силові дроселі, кварцеві резонатори, кнопки тактові, з’єднувачі

02/11/2021 — Реле твердо-тільні, термостати, термопари, шунти

02/11/2021 — Домашня електроніка та інструмент

02/11/2021 — Паяльне обладнання YIHUA та AOYUE

18/10/2021 — Хімія для виробництва та пайки від компанії AG TermoPasty

18/10/2021 — Вентилятори, зумери, кнопки, клемники, потенціометри

18/10/2021 — Поповнення складу від постачальника HITANO

21/04/2021 — Припої та флюси виробництва CYNEL

02/04/2021 — Пластикові та гумові елементи від KangYang

02/04/2021 — Домашня електроніка та інструмент

01/04/2021 — Прилади від виробника Hantek Electronics

01/04/2021 — Акумулятори та батарейки LiitoKala

26/11/2020 — Модеми та радіомодулі HOPE RF

24/11/2020 — Паяльне обладнання YIHUA й AOYUE

23/11/2020 — Магазин Радіомаг в Києві змінює свій графік роботи

01/11/2020 — Оптичні інкрементні енкодери

19/10/2020 — Модеми й радіомодулі Ebyte

07/09/2020 — Домашня електроніка

04/09/2020 — Термопринтер Xprinter Jepod

03/09/2020 — Реле твердо-тільні, термостати, термопари, шунти

03/09/2020 — Батарейки та акумулятори від виробника PKCELL

18/08/2020 — Granbo — ультразвукові ванни

09/07/2020 — Припої та флюси виробництва CYNEL

16/06/2020 — Поповнення складу від постачальника HITANO

26/05/2020 — Графік роботи магазинів РАДІОМАГ

17/04/2020 — Елементи розумного будинку від Sonoff

16/04/2020 — Поповнення складских запасів

29/03/2020 — Паяльне обладнання YIHUA

24/03/2020 — Осцилографи Hantek Electronics

23/03/2020 — Спеціальна пропозиція на період карантину

28/02/2020 — Клемники DEGSON розширення складського асортименту

20/02/2020 — ИБП 500VA/300W UPS (Eg500pb)

19/02/2020 — Значне розширення асортименту неодимових магнітів

12/02/2020 — Мультиметри і аксесуари Mastech

11/02/2020 — Припої та флюси виробництва CYNEL

16/12/2019 — Практична електроніка — тепер і англійською

16/12/2019 — Набори RADIOMAG для самостійної збірки

05/11/2019 — Мультиметри і аксесуари Richmeters

07/10/2019 — Хімія для виробництва та пайки від компанії AG TermoPasty

17/09/2019 — Паяльне обладнання YIHUA

11/09/2019 — Найбільше за 17 років поповнення складу продукцією виробника Hitano

10/09/2019 — Припої та флюси виробництва CYNEL

29/08/2019 — Акумулятори Li-poly і Li-Ion від виробника GEB

14/08/2019 — Поповнення складу від постачальника HITANO

08/08/2019 — Поповнення складу та розширення асортименту

29/07/2019 — Розширення асортименту.

10/07/2019 — Хімія для виробництва та пайки від компанії AG TermoPasty

09/07/2019 — Розширився асортимент крокових двигунів

05/07/2019 — Паяльне обладнання YIHUA

02/07/2019 — Припої та флюси виробництва CYNEL

26/06/2019 — Жала для паяльних станцій від виробника Leisto

17/04/2019 — Касетниці TRESTON для зберігання компонентів

20/03/2019 — Клемники DEGSON розширення складського асортименту

11/03/2019 — Свинцево-кислотні акумулятори та джерела безперебійного живлення (UPS)

25/02/2019 — Нові моделі паяльного обладнання AOYUE та YIHUA

06/02/2019 — Неодимові магніти

28/01/2019 — Акумулятори Li-poly і Li-Ion від виробника GEB

09/01/2019 — Макетні плати для пайки, безпаєчні та аксесуари до них.

29/11/2018 — Припої та флюси виробництва CYNEL

13/09/2018 — Асортимент акумуляторів Li-poly та LiFePo4 розширено новими позиціями

12/09/2018 — Безгвинтові з’єднувачі проводів виробництва Anson

14/08/2018 — Розширення асортименту: обладнання від виробника YiHua Electronic

23/07/2018 — Хімія для виробництва та пайки від компанії AG TermoPasty

19/07/2018 — Degson нова продукція DG221-5. 6, DG271V-3.5, DSKK2.5 и 2CDG-5.08

12/07/2018 — Поповнення складських запасів блоків живлення Ovision та RS Power

11/07/2018 — Корпуси для електроніки — найбільший в Україні асортимент

05/07/2018 — Магазин РАДІОМАГ у Львові переїхав!

16/05/2018 — Свинцево-кислотні акумулятори

24/04/2018 — Паяльне обладнання й аксесуари від виробника YiHua Electronic

23/04/2018 — Запрошуємо на стенд компанії «РАДІОМАГ УКРАЇНА» на Dnipro Maker Faire 2018

06/04/2018 — Клеммники виробництва компанії DEGSON

24/01/2018 — Мережеві фільтри та мережеві розєми виробника Yunpen

12/01/2018 — Паяльне обладнання виробництва AOYUE

04/01/2018 — Припой і флюс виробництва CYNEL

12/12/2017 — Розширення асортименту інструментів і паяльних аксесуарів

12/12/2017 — Припій і флюс виробництва CYNEL

06/12/2017 — Паста, флюс, термопаста і інша хімія для пайки і не тільки.

01/12/2017 — Відкрився новий магазин

29/11/2017 — Розширення асортименту паяльного обладнання

21/11/2017 — Зарядні пристрої для акумуляторів.

16/11/2017 — Поповнення складу від виробника HITANO

14/11/2017 — Поповнення складу і розширення асортименту

14/11/2017 — Склад поповнився блоками живлення виробника Ovision

07/11/2017 — На склад надійшли літієві батареї XenoEnergy

22/05/2017 — Корпуса GAINTA пластикові та алюмінієві зі складу

19/05/2017 — Корпуса універсальні пластикові зі складу

19/05/2017 — Макетні плати, з’єднувачі та корпуси виробника E-CALL

19/05/2017 — Паяльне обладнання та аксесуари

18/05/2017 — Кейс захисний універсальний пластиковий

16/03/2017 — Паяльне обладнання виробництва AOYUE

16/03/2017 — Діоди, діодні мости, стабілітрони зі складу

14/03/2017 — Склад поповнився! В том числі новими товарами!

14/03/2017 — Паяльне обладнання і вимірювальні прилади SINOMETER, PEAKMETER, MASTECH,

28/02/2017 — Наш склад поповнився припоями і флюсами виробництва CYNEL

28/02/2017 — На склад надійшли літій-тіонілхлоридні батареї виробництва компанії Saft

06/12/2016 — Новий набір на курси з електроніки для дітей

02/08/2016 — На склад надійшло більше 400 найменувань

03/06/2016 — Конструктори »ПРАКТИЧНА ЕЛЕКТРОНІКА»

27/04/2016 — УВАГА! Краща цінова пропозиція на продукцію Atmel, IR, Vishay, MIC, ST!

24/03/2016 — Неодимові магніти на складі

06/05/2015 — На склад надійшло вимірювальне обладнання Mastech

05/05/2015 — Поповнено склад вимірювальними приладами Mastech.

27/02/2015 — Розміщуємо замовлення на корпуси виробництва GAINTA

17/02/2015 — Надійшли бездротові модулі HOPE RF

16/02/2015 — Склад поповнено дротовими припоями зі сплаву олова та свинцю

04/02/2015 — Світлодіодна продукція G-Nor

06/11/2014 — На склад надійшло паяльне обладнання AOYUE

23/09/2014 — Світлодіоди та світлодіодні стрічки надійшли до складу!

19/09/2014 — Нові надходження приладів та паяльного обладнання Sinometer

19/09/2014 — Корпуса SANHE надійшли на склад

11/09/2014 — Блоки живлення

28/08/2014 — І знову багато цікавого надійшло до складу

21/08/2014 — Нові надходження корпусів Sanhe

15/08/2014 — Світлодіоди вже на складі

13/08/2014 — Цікаві товари поступили на склад

07/08/2014 — Продукція G-NOR

04/08/2014 — Відсіки для батарейок та акумуляторів

09/07/2014 — Відкрито магазин РАДІОМАГ в Одесі!

08/05/2014 — Корпуси Sanhe

31/03/2014 — Світлодіодні стрічки від виробника KENTO

19/03/2014 — Вбудовувані блоки живлення

18/03/2014 — Світлодіодні стрічки від виробника KENTO

12/03/2014 — Паяльне обладнання AOYUE

12/03/2014 — Блоки живлення (AC / DC адаптери) HGPower та інші

12/03/2014 — На склад надійшов великий асортимент корпусів Kradex для РЕА

12/03/2014 — Магніти

12/03/2014 — Танталові конденсатори Vishay / AVX

12/03/2014 — На склад надійшла продукція від виробника KLS ELECTRONIC Co. Ltd

12/03/2014 — Поповнено асортимент і склад світлодіодних стрічок в Україні!

12/03/2014 — Джерела живлення для світлодіодів фірми Camelight

12/03/2014 — Найбільший в Україні асортимент корпусів для РЕА зі складу

12/03/2014 — Потужні світлодіоди

11/03/2014 — ZigBee радіомодеми

11/03/2014 — На склад надійшла чергова партія вимірювальних приладів Sinometer

11/03/2014 — Формуємо поставку корпусів KRADEX (Польща)

11/03/2014 — Продукція KLS Electronic

11/03/2014 — Sinometer вимірювальне та паяльне обладнання

11/03/2014 — Акумуляторні батареї Wanmabattery

11/03/2014 — Продукція HITANO

07/03/2014 — Запобіжники HOLLYLAND

07/03/2014 — Продукція GAINTA

07/03/2014 — Блоки живлення від виробника RS-POWER

07/03/2014 — Діоди, випрямлячі, діодні мости і інша продукція Yangjie

07/03/2014 — Поставка продукції G-NOR

07/03/2014 — Запобіжники ZEEMAN

10/06/2013 — Радіомодулі HOPE RF

Конденсатор

— Смущает схема питания STM32F101-LQFP48 в даташите

\$\начало группы\$

Недавно я начал изучать проектирование оборудования с помощью STM32. В схематической части конструкции я запутался со схемой блока питания, приведенной в техническом описании, поскольку раньше у меня не было никаких предварительных знаний о конструкции оборудования. Я просмотрел два источника по этой теме, которые показались мне немного запутанными. Первым источником, очевидно, является таблица данных, и она выглядит так:

Это нормально до тех пор, пока в приведенной ниже части предупреждения не говорится, что конденсатор 4,7 мкФ должен быть подключен к VDD3, но проблема в том, что схема показывает, что конденсаторы 100 нФ также должны быть подключены ко всем контактам VDD. Означает ли это, что я должен подключить конденсатор емкостью 100 нФ к каждому выводу VDD#, начиная с первого, и подключить дополнительный последовательный конденсатор к VDD3? Но это просто создаст разомкнутую цепь для постоянного тока, так что этого не может быть. Если я должен подключить конденсатор 4,7 мкФ параллельно конденсаторам 100 нФ, это не будет подключать его к VDD3, поскольку все выводы VDD уже параллельны, поэтому я просто подключаю еще один параллельный конденсатор 4,7 мкФ к конденсаторам 100 нФ, который включает один 100нФ для VDD3 тоже или нет? Я также думаю, что подключение по таблице данных означает физическое подключение, чтобы 4,7 мкФ были ближе к выводу VDD3.

Будет здорово, если кто-нибудь сможет просветить меня по этому поводу.

Моя первая попытка такова:

  • питание
  • конденсатор
  • печатная плата
  • дизайн печатной платы
  • контакты

\$\конечная группа\$

1

\$\начало группы\$

Это больше примечание к дизайну платы, чем схематический дизайн.

Эти конденсаторы являются развязывающими конденсаторами и необходимы для функционирования чипа для фильтрации высокочастотного шума на шинах питания.

Означает ли это, что я должен подключить конденсатор емкостью 100 нФ к каждому контакту VDD#, начиная с первого, и подключить дополнительный последовательный конденсатор к VDD3?

Да, каждая пара Vdd/Vss требует прямого соединения с развязывающим конденсатором.

Согласно документам ST, 100 нФ.
ST также рекомендует конденсатор емкостью 4,7 мкФ в качестве конденсатора большей емкости для низких частот.

Из-за более низкой частоты обычно не имеет значения, к какой паре Vdd/Vss подключается 4,7 мкФ.
Однако похоже, что ST во время тестирования обнаружил, что лучше всего подключить его к Vdd3/Vss3. Вероятно, потому что шумная внутренняя периферия подключена к Vdd3.

Vdda/Vssa требует другой развязки, так как система синхронизации и аналоговый домен обеспечиваются этим.

Я предлагаю вам немного больше погрузиться в развязывающие конденсаторы и их размещение, прежде чем вы начнете разводку платы.

\$\конечная группа\$

\$\начало группы\$

Да, все колпачки 100 нФ должны быть на каждой паре контактов питания и заземления. Колпачок 4,7 мкФ должен быть на указанном контакте питания в дополнение к 100 нФ. Конденсаторы включены параллельно, а не последовательно.

Просто посмотрите примеры схем плат Nucleo или руководство по началу работы с оборудованием.
