Распиновка исо разъема автомагнитолы. Распиновка ISO-разъема автомагнитолы: подробная схема подключения — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно выполнить распиновку ISO-разъема автомагнитолы. Какие провода за что отвечают в стандартном евроразъеме. Чем отличаются стандарты 1DIN и 2DIN. Как подключить магнитолу в автомобилях разных марок.

Содержание

Что такое ISO-разъем автомагнитолы

ISO-разъем — это стандартизированный интерфейс для подключения автомобильных магнитол. Он представляет собой два 8-контактных прямоугольных разъема:

Разъем A — силовой, для подключения питания
Разъем B — акустический, для подключения динамиков

Использование ISO-разъема позволяет легко устанавливать различные магнитолы в автомобили разных марок без необходимости перепайки проводов.

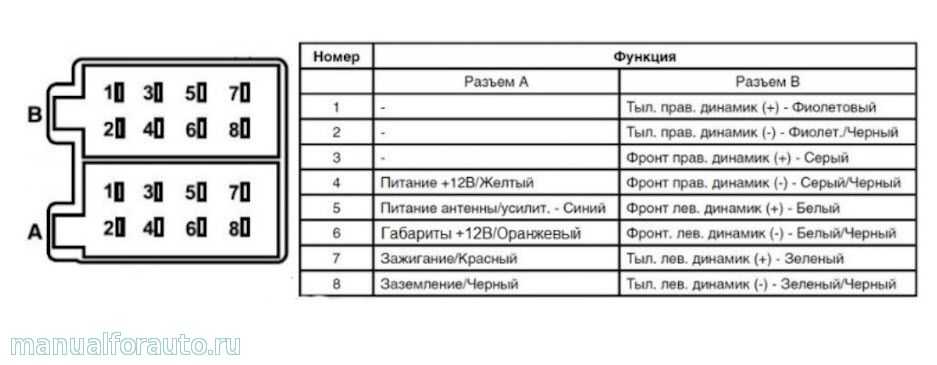

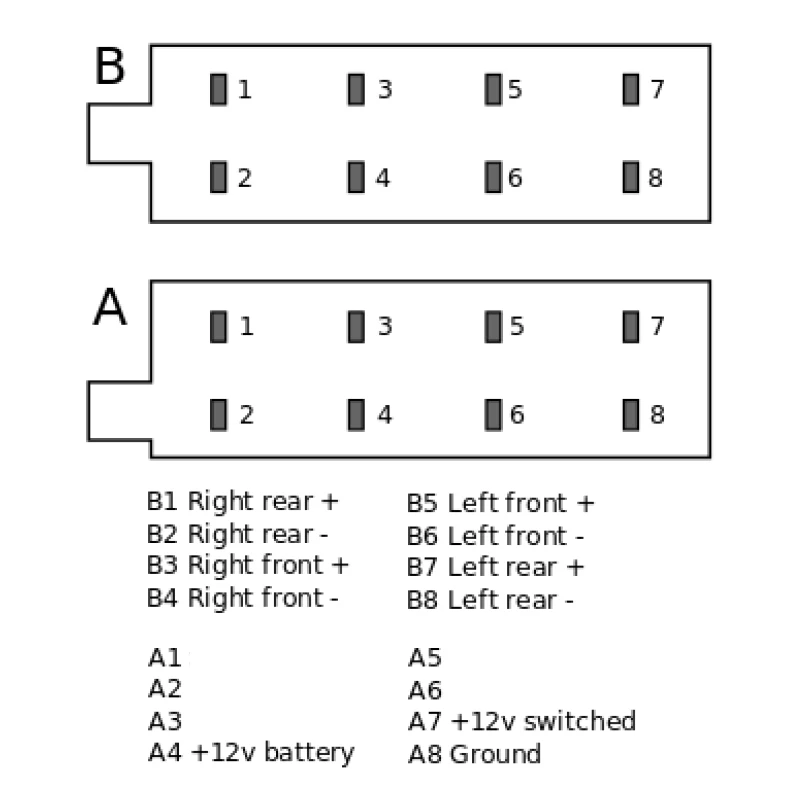

Распиновка стандартного евроразъема

Стандартная распиновка ISO-разъема выглядит следующим образом:

Разъем A (питание)

A4 — постоянное питание +12В (желтый)
A5 — питание антенны (синий)
A6 — подсветка (оранжевый)
A7 — зажигание +12В (красный)
A8 — масса (черный)

Разъем B (акустика)

B1/B2 — правый задний динамик +/- (фиолетовый)

B3/B4 — левый задний динамик +/- (зеленый)
B5/B6 — правый передний динамик +/- (серый)
B7/B8 — левый передний динамик +/- (белый)

Такая схема подключения является универсальной и используется большинством производителей автомагнитол.

Стандарты 1DIN и 2DIN

Существует два основных стандарта размера автомагнитол:

1DIN — одинарная высота (50 мм)
2DIN — двойная высота (100 мм)

Магнитолы формата 1DIN наиболее распространены. Они подходят практически для любого автомобиля. 2DIN устройства имеют увеличенный дисплей, но требуют специальной ниши в приборной панели.

При этом схема распиновки ISO-разъема одинакова для обоих форматов.

Особенности подключения магнитол разных производителей

Pioneer

Магнитолы Pioneer имеют стандартную ISO-распиновку, но с некоторыми особенностями:

Выход на сабвуфер часто выведен отдельно

Могут быть дополнительные провода для подключения кнопок на руле
В некоторых моделях используется отдельный разъем для подключения усилителя

Alpine

Особенности распиновки Alpine:

Провод дистанционного включения усилителя часто синего цвета
Может присутствовать отдельный провод для подключения парктроника
В некоторых моделях используется нестандартный разъем питания

Sony

Магнитолы Sony обычно имеют стандартную ISO-распиновку без особенностей. Но в отдельных моделях могут быть дополнительные провода для подключения пульта ДУ или внешнего микрофона.

Подключение магнитолы в автомобилях разных марок

Toyota

Особенности подключения в Toyota:

Часто используется нестандартный разъем питания
Может потребоваться переходник для подключения штатной антенны

В некоторых моделях нужно подключать провод Speed Pulse для корректной работы навигации

Nissan

Нюансы подключения магнитолы в Nissan:

Обычно используется стандартный ISO-разъем
В отдельных моделях может потребоваться переходник для подключения кнопок на руле
Иногда нужно подключать дополнительный провод для работы подсветки

Honda

Особенности установки магнитолы в Honda:

Как правило, используется стандартная ISO-распиновка
В некоторых моделях может понадобиться переходник для подключения штатной антенны
Иногда требуется подключение дополнительного провода для работы парктроника

Распространенные ошибки при подключении

При самостоятельной установке магнитолы следует избегать типичных ошибок:

Неправильное подключение питания — может привести к выходу из строя магнитолы
Перепутывание полярности динамиков — вызовет искажение звука

Незаземленный корпус магнитолы — может стать причиной помех
Неподключенный провод от замка зажигания — магнитола не будет выключаться
Отсутствие предохранителя в цепи питания — риск повреждения электропроводки

Внимательно изучите инструкцию и схему подключения перед началом работ. При возникновении сомнений лучше обратиться к специалисту.

Советы по улучшению звучания штатной аудиосистемы

Чтобы улучшить качество звука после установки новой магнитолы:

Используйте качественные акустические кабели большего сечения
Установите дополнительную шумоизоляцию в дверях
Замените штатные динамики на более мощные модели
Добавьте отдельный сабвуфер для улучшения басов
Настройте эквалайзер магнитолы под акустику вашего салона

Правильная настройка и качественные компоненты позволят значительно улучшить звучание даже бюджетной аудиосистемы.

Заключение

Правильное подключение автомагнитолы — важный этап ее установки. Внимательно изучите распиновку разъемов и следуйте инструкции. При возникновении сложностей лучше обратиться к специалисту. Грамотная установка обеспечит надежную работу устройства и качественный звук в салоне вашего автомобиля.

Распиновка разъемов автомагнитол Clarion

Распиновка разъемов автомагнитол

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Сайт установщиков

CLARION Made in UZBEKISTAN

Установлено на DAEWOO NEXIA 2010 год выпуска Магнитола не имеет каких либо опознавательных знаков Разъём магнитолы CLARION

Разъём магнитолы CLARION

CLARION Model:391001-65010 (SUZUKI) Разъём магнитолы CLARION CLARION Model:39101-65D10 (PS-1626D-B)SUZUKI Разъём магнитолы CLARION CLARION RAX 6500Z, DXZ-615, PS-2181J Разъём магнитолы CLARION CLARION FINISH LINE 742 PT9653V Разъём магнитолы CLARION CLARION — ARX — 6570Rz CLARION — DXZ38RMP RDS EON Разъём магнитолы CLARION CLARION CXR401 Разъём магнитолы CLARION CLARION RAX 531D Разъём магнитолы CLARION CLARION RAX660DZ Разъём магнитолы CLARION CLARION CRH71 PE-9411A Разъём магнитолы CLARION

Разъём магнитолы CLARION

CLARION ADX-5355 CLARION ARX-6370 Разъём магнитолы CLARION CLARION DRX-7575Z Разъём магнитолы CLARION CLARION 15120 Mitsubishi Motors model: C602 Разъём магнитолы CLARION

CLARION PU-9397D-A NATIONAL RM-Z11SAB Разъём магнитолы CLARION

CLARION PU-9150-B Разъём магнитолы CLARION CLARION RN-9150U Разъём магнитолы CLARION

CLARION ARX 6170 R Разъём магнитолы CLARION CLARION PF-1509A (SUBARU) Made in Philippines Разъём магнитолы CLARION CLARION PU-1666A-A (VW) CLARION PU-2184A (Peugeot 406) Разъём магнитолы CLARION CLARION PT-9672L Разъём магнитолы CLARION Suzuki PS-2428D (Clarion Co.

, Ltd) Распиновка отсутствует. Разъём магнитолы CLARION Subaru PF-2343I-A (Clarion, made in Japan) Разъём магнитолы CLARION

CLARION RN-9266U Made In Japan Разъём магнитолы CLARION

CLARION PA-2247A Made In Japan ADDZEST Model: ADX5355 Разъём магнитолы CLARION

CLARION CRX63R Разъём магнитолы CLARION

CLARION DB358 RMP Разъём магнитолы CLARION

ADDZEST ADX55555z CLARION PS-2181J Разъём магнитолы CLARION

CLARION DXZ-615 CLARION PS-2181J CLARION RAX-6500Z Разъём магнитолы CLARION CLARION PI-9668N Разъём магнитолы CLARION CLARION PT-8126U Разъём магнитолы CLARION

CLARION RN-9150U Разъём магнитолы CLARION CLARION QZ-6600N (Монитор) Разъём магнитолы CLARION

CLARION PS-2654D-B 39101-65J30 (Suzuki) Разъём магнитолы CLARION

CLARION — модель PX2640AG DAEWOO 96192335U00 Разъём магнитолы CLARION

Читайте также: Автосигнализация с автозапуском двигателя Pandora DXL 4400 — GSM-интерфейс, встроенный CAN интерфейс, иммобилайзер, управление с помощью телефона, miniUSB-порт, slave-режим

Разъём магнитолы CLARION Разъём магнитолы CLARION CLARION — модель PX3121AA DAEWOO 96211884U00 Разъём магнитолы CLARION Разъём магнитолы CLARION

CLARION — модель PU-1633A Соединение магнитолы с LCD дисплеем, для включении на столе.

Разъём магнитолы CLARION CLARION — модель PU-9150B Разъём магнитолы CLARION

CLARION CC45 66ARX PT-2674J Разъём магнитолы CLARION

Разъём магнитолы CLARION

CLARION CZ641U6 (PF-2950A-A) Part number 86201FG640 Ставится на автомобиль — Subaru Impreza Разъём магнитолы CLARION

Разъём магнитолы CLARION

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

READ Как подключить быстрый автоплатеж

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

История компании с именем духового инструмента

Примечание. Последние несколько лет этот бренд немного позабыли. Сами производители виноваты в этом, так как, став жертвой временного кризиса, полностью лишились своей главной фишки – уникальности и оригинальности. Сегодня они стали выпускать модели головных устройств, все больше схожих с устройствами Пролоджи. Все автомагнитолы, выпущенные этим брендом, конечно же, имеют хорошее качество (на среднем уровне в сравнении), но легендарного звука уже нет.

Итак:

Название Кларион происходит от наименования духового инструмента, который способен издавать звук самой высокой частоты. Появился инструмент еще в 14-м веке и представлял собою, изогнутую латинской буквой S, трубу. Кроме того, инструмент, похожий на современную трубу, имел еще и меньшее расширение, а также более толстые стенки. Главное – кларион мог поддерживать идеальный звуковой баланс в целом оркестре.
Компания не зря выбрала именно это название. Таким образом, подчеркивалась близкая связь Кларион с музыкальным звуком. Качество автомагнитол Кларион много лет подряд не ставилось под сомнение. Кларион – это считалось идеалом, даже в кругу самых опытных почитателей звука. Но, как никто не ожидал, время свое взяло.

Логотип Кларион

Примечательно, что этапы развития компании Кларион всегда были тесно взаимосвязаны с эволюцией в мире авто. Как только выходит новый японский автомобиль, сразу же появляется новый радиоприемник Кларион. Как только определенная автомодель подвергается рестайлингу, выходит совершенно революционная и ничем не похожая на аналоги, новая акустическая система. Одним словом, компания всегда стремилась быть лучше, выбрав узкоспециализированную сферу деятельности, что было очень и очень правильно. Можно даже сказать и так, хотя некоторые и посчитают это заявление слишком громким: равных в одно время автомагнитолам Кларион не было! И это сущая правда.

Кларион автомагнитола прошлых лет

Примечание. Действительно, целью компании, ее девизом было создание такой акустики, которая бы давала всегда высокое звучание, несмотря на неблагоприятные условия. Имеется в виду тесный автомобильный салон, где очень сложно достичь получения четкого и ничем не «разбавленного» звука.

В каждом выпущенном продукте компании Кларион, в былые времена имелись различные технологические достижения. Совершенно новые горизонты открывали передовые идеи инженеров и нох-хау.
Последние разработки компании связаны с навигационными и мультимедийными продуктами, приносящими, опять же, на рынок новейшие идеи и технологии. В 2006 году вышли устройства, созданные на базе HDD-навигации с огромными VGA-экранами. Высокая четкость картинки и интересное трехмерное меню на экране предназначались не только для комфорта пользователей, но и для четкого получения данных с наземных передатчиков в цифре.
Что касается мультимедиа систем, то и здесь сегодня все неплохо. Возможно копирование CD-дорожек на жесткий диск, что дает уникальный шанс подключаться к различным системам записи. Это может быть ipod(см.Как подключить ipod к автомагнитоле своими руками), USB-накопители и так далее.
На стадии разработки тоже находятся некоторые продукты, о которых в последнее время много говорят. К примеру, аудиоустройства со специальным интерфейсом «человек-машина» или продукты с высокой степенью экологической защиты. В последних нет даже таких веществ, как 6-валентный хром и свинец. Представьте себе микросхемы без привычной пайки – такое намерены представить на обзор всему миру инженеры компании Кларион.
Сегодня все чаще, после долгого застоя, руководители компании заявляют, что они решили начать все заново. Оглядываясь назад, изучая весь многолетний опыт, пора измениться и создать действительно новый и совершенно непохожий на аналоги продукт. Не только получение прибыли должно интересовать компанию, но и четкое следование принципам, от которых Кларион так безрассудно отказалась в свое время.

Музыкальные треки и их воспроизведение на автомагнитоле Кларион

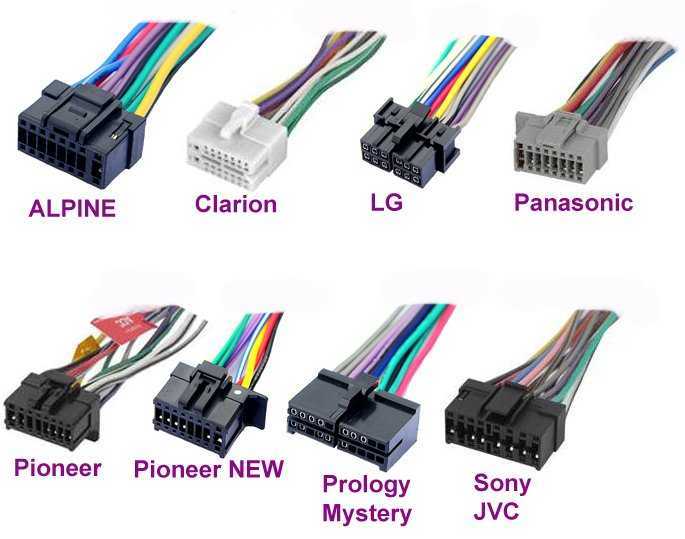

Переходники для iso разъемов

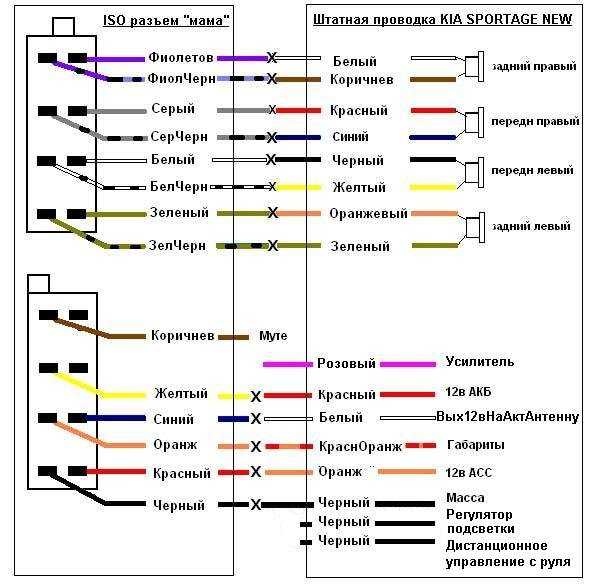

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

READ Микрофон defender mic 140 как подключить к компьютеру

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Установка и распиновка разъема магнитолы Тойоты Прадо 120

Что такое iso

Распиновка стандартного евроразъема

Стандарты 1din и 2din

Магнитолы с европейским 1din самые распространенные.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Типы подключения

Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Распиновка усилителя на Прадо 120

К усилителю подводится два штекера. Тот, который размером поменьше, отвечает за подключение головного устройства. Большой служит для подсоединения динамиков.

Распиновка усилителя на Прадо 120 выглядит следующим образом:

Задняя дверь правая — белый (-) и красный (+) провода.
Задняя дверь левая — желтый (-) и черный (+).
Среднечастотные и высокочастотные динамики правые — синий (-) и зеленый (+).
Среднечастотные и высокочастотные динамики левые — сиреневый (-) и розовый (+).
Центральный динамик — черный (-) и желтый (+).
Передняя дверь правая — синий (-) и зеленый (+).
Передняя дверь левая — сиреневый (-) и розовый (+).

Пары проводов указаны в направлении сверху вниз. Цветовая гамма может изменяться, поэтому перед подключением стоит проверять актуальность распиновки штатного усилителя Toyota Prado 120, прозванивая провода мультиметром.

Апгрейд автомобиля занимает всего 3-4 часа, зато потом можно наслаждаться звучанием любимой музыки в отличном качестве. Кроме замены штатного усилителя и магнитолы рекомендуется установить более мощные динамики, которые охватывали бы весь возможный диапазон звучания.

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Распиновка для различных марок авто и магнитол

Схема распиновки iso разъемов к магнитолам pioneer

toyota

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Обзор штатной автомагнитолы TC-PT120 Portal Тойота Прадо 120

Автомагнитола в прадо 120

Что и говорить, автомагнитола не то слово – целый мультимедиа/развлекательный центр с мощной операционной системой. В этом легко убедиться, изучив ее возможности:

В комплекте с устройством идет SD карта памятью 8 Гб, а вообще процессор магнитолы способе работать с разными картами: 4/8/16/32 Гб;
Дисплей устройства сенсорный, как того и требует нынешняя реальность. Водители постепенно начинают отвыкать от неудобных кнопок, для задействования которых приходится прилагать лишние усилия.

Примечание. В случае с сенсором все просто – достаточно прикосновения пальцем, чтобы та или иная опция подключилась.

ТВ-тюнер автомагнитолы цифровой и в формате DVB-T Это уже огромное преимущество, ведь изучив рынок аналогичных устройств, почти за такую же стоимость, мы увидим, что в комплектах идут в большинстве своем аналоговые тюнеры, а цифровые надо приобретать по отдельности.

Примечание. Кроме того, в комплекте с ТВ-тюнером идет мощная антенна, тоже предназначенная для приема цифровых сигналов.

В устройство встроен DVD-приемник Шарп/Хитачи. Одно только название этих брендов говорит само за себя. И никаких сомнений в том, что этот ресивер способен работать непрерывно 1600 дней не возникает. Это настоящая качественная техника, обладающая высочайшей ударопрочностью и пыле/влагоустойчивостью;
Есть встроенный 3G модем. Уже пользователю не потребуется отдельно приобретать устройства для выхода в интернет, как у конкурентов. И не нужно даже вставлять сим-карту в отдельный блок, а достаточно вдеть ее непосредственно в магнитолу;
На устройство дается уникальная гарантия – 2 года. Это априори свидетельствует о очень высоком качестве автомагнитолы;
GPS-навигатор нового уровня. Определяет точность местоположения и позиционируется по самым последним данным. Чувствительность приемника Sirf-5 (один из лучших GPS-приемников) 163 Дб. В комплекте идет антенна, а поиск спутников происходит моментально. Вместе с оборудованием пользователь получает все требуемые лицензии с кодами и гарантийный талон.

Примечание. Не лишним будет написать и о том, что навигатор сам прокладывает маршрут, используя звуковые подсказки.

Распиновка магнитолы toyota 86120

всем привет! у меня стояла в басе штатная потеха, которая к тому же не работала. вчера нашел на помойке cd-ресивер JVC какой то там и решил его поставить себе.

разъем не сошелся, решил колхозить.

понадобилось: 1. ресивер — 1 шт 2. кусачки, отвертка, нож 3. термоусадка — я ее люблю. изолента — я ее ненавижу и стремлюсь уничтожить. 4. распиновка разъема.

все просто: смотрю на картинку и соединяю провода. уточнение — распиновка с видом ссади на коннектор. есть подозрение, что почти все они стандартные — т.к. я по схеме со спринтера марино делал.

Несколько схем подключения

Распиновка разъемов toyota автомагнитол

Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя. Это никоим образом не даст эффекта, так как упадет мощность головного аппарата в несколько раз (в этом несложно убедиться, если обратить внимание на мигающую подсветку во время работы аппарата на большой громкости). Помимо этого, подключение автомагнитол Тойота через прикуриватель не устранит звуковые искажения, которые начнут появляться заметно раньше. С другой стороны, в некоторых случаях и такой вариант может рассматриваться, как пригодный для осуществления. Идеальным вариантом подключения автомагнитол Тойота, впрочем как и всех остальных, является проведение основного питания от АКБ. Использовать желательно качественный провод (экономить на кабеле ни в коем случае не рекомендуется) и обязательно предохранитель, который надо поставить как можно ближе к аккумулятору.

Примечание. Отметим сразу, что у автомагнитол бывает не один, а два провода питания. Как правило, желтый отвечает за основное питание, красный – за управление (идет на замок).

Кроме этого, распиновка остальных проводов:

Ч* – минусовой провод. Подключают, как правило, на кузов автомобиля, обеспечивая массу. Все же, рекомендуется специалистами соединить его с аккумулятором;
С – провод, который отвечает за усилитель или активную антенну.

Помимо этого, автомагнитола еще наделена акустическими проводами (они идут на задние и передние динамики):

Б, С-й – провода на фронтальную акустику;
З, Ф – провода на тыловую акустику.

Примечание. Надо еще знать, что каждая пара акустической проводки имеет в своем составе добавочные монотонный и минусовой провода. Последний часто маркируется черной полоской поверх основного цвета.

Подключение по схеме 1

Разъёмы для автомагнитол

Провода питания соединяем между собой;
Подключаем их к АКБ.

Данная схема хороша тем, что осуществить ее просто. С другой стороны, она подходит только для автомагнитол с небольшим потреблением электроэнергии. Если по данной схеме подключить мощный аппарат, то всего за 2-3 дня в режиме сна автомагнитола полностью разрядит аккумулятор.

Схема подключения 2

Вот эта схема подойдет для любой мощной автомагнитолы:

Провода питания соединяем между собой;
Подключаем их к АКБ;
Ставим дополнительно кнопку (она отвечает за включение и отключение аппарата).

Такая схема подразумевает ручное управление магнитолой, зато не собьются ни за что настройки и аккумулятор не сядет за пару дней.

Схема подключения 3

Разъем для автомагнитолы

Индивидуальная схема, подразумевающая следующее:

Основной провод питания (желтый) подключаем к 12 В;
Дополнительный (красный) подключаем к габаритным огням (через реле, обмотка которого связывается с лампочкой пепельницы).

Данная схема дает следующие преимущества:

Аппарат включается одновременно с «габаритками» автоматически;
Водитель никогда не забудет отключить габаритные огни и свет фар;
Во время остановки можно будет без включения зажигания слушать музыку;
Если поменять обычные лампочки «габариток» на светодиодные, потребление электроэнергии будет очень низким.

Существует еще множество схем подключения автомагнитол Тойота, таких как подключение через ACC или через сигнализацию. Как правило, они не так распространены и подойдут не для всех. В частности, подключение через ACC (замок) неудобен тем, что без ключа в замке аппарат функционировать не будет.

Инструкция по установке и схема подключения штатного усилителя

Штатная zf-автомагнитола 1116s имеет стандартные показатели звука, которыми недовольны многие меломаны. Поэтому они покупают более мощное оборудование с усилителем. При этом не каждый может самостоятельно подключить данную установку. Поэтому, перед тем как начать устанавливать усилитель, нужно изучить инструкцию.

Инструкция по установке усилителя:

Усилок устанавливаем в заранее выбранное место.
Проводим демонтаж обшивки.
Кабель прокладываем от автомобильного аккумулятора к усиливающему изделию. При этом предохранитель крепим в 30 см от аккумулятора.
Line-out крепим с line-in на усилителе.
Дополнительным кабелем соединяем Remote с B+Ant.
Если вы хотите подключить усилитель мостом, то одну клемму подключаем к плюсу, а вторую — к минусу.

Если имеются конденсаторы, то проводим крепление короткими проводами.

Подключение камеры согласно распиновке

Зная распиновку автомагнитолы, можно осуществить спокойно своими руками подключение камеры заднего вида. На примере популярного «тойотовского» аппарата Ca-Fi узнаем, как это сделать. Сам процесс делится на две части: собственно установка аппарата с подключением и соединение камеры заднего обзора.

Примечание. Установка и подключение монитора не отличается от инсталляции заводского головного устройства. Надо будет лишь поменять местами разъемы и все.

А вот подключение камеры может для некоторых вызвать затруднения. Вот что нужно знать:

Камера заднего вида на Тойота Прадо питается от 5В;
Для ее подключения потребуется разъем от заводского монитора, который после установки новой магнитолы, остается свободным;
Этот самый разъем 14-контактный. Но нам потребуется всего лишь два провода видео сигнала и сигнал задней передачи;
Помимо этого, надо будет преобразовать напряжение с 12В на 5В.

Примечание. Преобразовать напряжение, значит, осуществить процесс посредством специального преобразователя, который продается в любом магазине.

Схема подключения камеры имеет свою распиновку. Вот как она выглядит.

Схема распиновки разьемов штатной магнитолы на автомобилях Тойота (Toyota)

Схема напрямую с АКБ
Схема с кнопкой
Схема с включателем габаритов

При проведении работ по тюнингу салона автомобиля и аудиосистемы, выполняемых своими руками, многие автолюбители устанавливают более современные устройства. В процессе выполнения монтажа часто возникают вопросы по подключению новых систем. Распиновка магнитолы Тойота практически ничем не отличается от схем подсоединения других радиоустройств. Отличие заключается в вариантах подачи питания.

Разъемы автомагнитол Lexus и Toyota

Кроме того, электроцепь аудиосистемы должна быть защищена предохранителем, который следует установить как можно ближе к батарее автор видео — Redpower Evgeny.

Необходимо учитывать, что штатная магнитола Toyota Corolla или любой другой модели может быть оснащена не одним, а двумя кабелями питания.

Обычно провод желтого цвета обеспечивает основное питание, а кабель красного цвета отвечает за управление, как правило, он подключается к магнитола тойота 55823 схема подключения.

Ниже приведена распиновка штатной магнитолы: Ч — отрицательный кабель, обычно подсоединяется к кузову транспортного средства, обеспечивает массу.

Автомобильные электрики советуют подключать его к АКБ.

С — кабель питания антенны либо усилителя. Б, С — проводка для подключения фронтальных динамиков. З, Ф — кабеля для подключения тыловых колонок.

Инструкция по распиновке магнитол на Тойотах

Схема 1 Штатная магнитола Toyota Camry V40 или другой модели может быть подключена к бортовой сети автомобиля по одному из трех способов, рассмотрим первый: Одним из основных преимуществ этой схемы подключения штатной магнитолы Toyota является простота реализации.

Но следует учитывать, что она актуальна для аудиосистем, характеризующихся минимальным потреблением энергии. Обозначения разъемов На удлиненном блоке разъемы предназначены: На укороченном магнитола тойота 55823 схема подключения разъемы отвечают: Распиновка магнитолы Тойоты Камри Однако, если владелец считает себя профессионалом и думает, что распиновка магнитолы Тойота Камри ему поддастся, то стоит разобраться с ее нюансами: При этом магнитола для Тойота Камри может подключаться без проведения сложной распиновки в том случае, если будет приобретена фирменная и качественная система.

Дело магнитола тойота 55823 схема подключения том, что на ней уже будут установлены штекеры, соответствующие определенному разъему.

Распиновка штатной магнитолы Тойота Рав 4 Для того, чтобы распиновка разъема магнитолы Тойота Рав 4 прошла успешно, следует воспользоваться вышеуказанными советами, приобретя либо фирменную штатную магнитолу, либо переходники, соответствующие разъемам. При этом распиновка магнитолы Тойота Рав 4 производится таким образом: Камера заднего вида на Тойота Прадо питается от 5В; Для ее подключения потребуется разъем от заводского монитора, который после магнитола тойота 55823 схема подключения новой магнитолы, остается свободным; Этот самый разъем контактный.

Но нам потребуется всего лишь два провода видео сигнала и сигнал задней передачи; Помимо этого, надо будет преобразовать напряжение с 12В на 5В. Преобразовать напряжение, значит, осуществить процесс посредством специального преобразователя, который продается в любом магазине. Схема подключения камеры имеет свою распиновку.

Вот как она выглядит. Распиновка разъемов автомагнитол toyota Схема расположена так, как будто на нее смотришь со стороны проводов.

Фото в верхнем левом углу помещено для наглядности. Итак, чтобы соединить камеру с автомагнитолой Тойота, надо в первую очередь связать вместе сигнал задней передачи и провод Reverse на Ca-Fi.

Замена автомагнитолы: инструкция

Замену нужно осуществлять только при выключенном двигателе автомобиля. Кроме этого, нужно удостовериться в правильном размере будущего оборудования.

Чтобы сделать замену данного устройства, необходимо приготовить следующие инструменты:

отвертку;
схему подключения гу teyes на Прадо 120;
плоскогубцы;
переходник евроразъема ISO.

Теперь можно приступать к замене.

Первым делом нужно снять старое устройство. Выполняется эта процедура так:

Аккуратно демонтируем переднюю панель, важно не повредить при этом обшивку.
Затем выкручиваем шурупы, которые прикрепляют изделие к корпусу. Все отвинченные болты складываем в отдельную коробку, чтобы не потерять их.
Теперь нужно вынуть прибор из гнезда, потянув его на себя.
После этого необходимо отключить все разъемы от питания.

Прибор мы сняли, теперь можно приступать к подключению магнитолы Прадо 120 с 8-дюймовым сенсорным дисплеем.

Схема подключения магнитолы Тесла Прадо 150 находится ниже.

Подключение происходит следующим образом:

Подключаем с помощью ISO-евроразъема положительно заряженную клемму, а затем отрицательно заряженную клемму.
Подсоединяем автоантенну.
Корпус вставляем в раму, каркас в панель.
Закрепляем ее шурупами.

Читать дальше: Где находится номер двигателя 1ur

На этом замена рулевой автомагнитолы toyota prado закончена. Теперь необходимо проверить ее на работоспособность. Для этого нужно включить радио или другой проигрыватель аудио.

Pinout car audio

Джереми Лаукконен (Jeremy Laukkonen) — автомобильный и технический обозреватель многочисленных крупных отраслевых изданий, а также создатель популярного блога и запуска видеоигр. Поклонник электромобилей с первых лет, он всегда в курсе множества сложных систем, питающих электромобили от аккумуляторов. В этой статье объясняется, как определить цвета проводов автомобильных динамиков при установке автомобильной стереосистемы. Самый простой способ подключить автомобильную стереосистему вторичного рынка — это посмотреть схемы подключения автомобильной стереосистемы для конкретного автомобиля и головного устройства.

Мы ищем данные для вашего запроса:

Pinout Car Audio

Схемы, справочники, таблицы данных:

Прайс завершение поиска во всех базах данных.
По завершении появится ссылка для доступа к найденным материалам.

Содержание:
Что такое ISO?
Установка и подключение автомагнитолы своими руками
Загрузка. ..
Разъемы для оригинальной автомобильной аудиосистемы
Как проверить автомобильную магнитолу — шаги, схемы и многое другое!
Разъем автомагнитолы Jeep Patriot распиновка
Проводка усилителя Hummer h3 Bose

Распиновка разъема ISO автомобильной аудиосистемы
Как определить цвета проводов автомобильной стереосистемы вторичного рынка
Разъемы для автомобильной аудиосистемы

ПОСМОТРЕТЬ ВИДЕО ПО ТЕМЕ: Как удалить контакты из жгута проводов на стереосистеме

Что такое ISO?

Хороший полноприводный автомобиль для вашего снежного сезона. Установка чипа Pathfinder оптимизирует потенциал вашего двигателя. Ошибки случаются время от времени. Посмотреть автомобиль. Обновление Pathfinder содержит свежие данные, которые помогают повысить точность маршрутизации и экономию топлива. Хитч Болл. Я был с ними в беседе. Номер детали: 6Z, 6Z, 6Z БЕСПЛАТНАЯ доставка. Оригинальные запчасти для вашего Nissan.

Все автомобильные GPS-навигаторы Android для Nissan Qashqai в нашем магазине имеют оригинальный заводской дизайн и изготовлены с использованием высококачественных материалов. Я взял свой чейнджер там, и с тех пор все в порядке. Никаких инструментов или проводки не требуется. Kicker 6. Это помогает снизить цену автомобиля, предлагая при этом приемлемый уровень качества. Наш комплект, разработанный специально для вашего Navara, включает в себя все необходимое для самостоятельной установки стереосистемы.
Наша обширная коллекция жгутов проводов автомобильной стереосистемы гарантирует, что вы найдете именно тот комплект разъемов жгута проводов, который нужен для вашего автомобиля.
Найдите больше того, что вам нравится, в магазинах eBay!
Интерфейс удержания рулевого колеса. Если иглы были удалены, кластер теперь может быть отремонтирован. После долгого процесса и множества исследований я достиг своей цели, вытащив сломанный чейнджер дисков Bose clarion 6 из своего Nissan Pathfinder.
Я просто заменил все четыре дверных динамика и добавил сабвуфер Bazooka с автономным питанием в багажное отделение и вау, какое приятное звучание стереосистемы. Он питается от 4. Если вы уже пытались починить кластер самостоятельно, может взиматься дополнительная плата в зависимости от повреждения. О таких проблемах не сообщалось с Vista или 7-битной ОС. Дополнительные аксессуары и обновления — продаются отдельно: — MiniDin — 3. Несмотря на то, что автомобили Nissan обычно являются надежными автомобилями, это не означает, что они не подвержены временным отказам комбинации приборов.
Бесплатная доставка! У нас есть все: от глушителей и деталей выхлопной системы до тормозных комплектов и комплектов подвески.
Nissan и Bose Automotive сотрудничают, чтобы предложить Nissan Pathfinder аудиосистему премиум-класса с усовершенствованной аудиосистемой Bose.
Оснащение вашего автомобиля чипом Nissan Pathfinder перепрограммирует ваш автомобиль для подачи большего количества топлива и воздуха в двигатель, что приводит к значительному ускорению его сгорания. Nissan обычно оснащает свои серийные автомобили низкого и среднего уровня более дешевым радио, чем его премиум-класс. или флагманские автомобили. Кожа, Астро-старт, магнитола Alpine. Эти платы были модифицированы, чтобы они могли служить дольше, чем платы OEM, с модификациями, которые показаны в ремонте своими руками.
Продавец в США. Если у радиостанции нет проводного удаленного входа, вам нужно будет использовать SWI-X. Если в машине есть элементы управления на руле, используйте предмет вместо этого. Новый R51 Pathfinder использует платформу Nissan F-Alpha, возвращаясь к рамной конструкции кузова. Однако со временем у вас могут начаться проблемы со звуком, которые напрямую связаны с радиоприемником Nissan.

В наличии осталось 8 штук — заказывайте скорее. Корпус: АБС-пластик. Хотя компания Bose стремится предоставлять точную и актуальную информацию, перед покупкой вам следует проконсультироваться с местным дилером автомобилей, чтобы проверить информацию о системе Bose для конкретных автомобилей. На нашем веб-сайте представлено множество качественных глушителей вторичного рынка для вашего автомобиля, внедорожника, фургона или грузовика. Руководство по обновлению аудиосистемы Jeep.
Рисунок 3. Об обновлении радио. Благодаря чипу Pathfinder ваш внедорожник получает большую мощность, крутящий момент и, зачастую, экономию топлива. Бесплатная доставка. Послепродажное радио ДОЛЖНО быть оснащено проводным входом дистанционного управления. 3. Наш вежливый и профессиональный персонал всегда готов помочь вам по телефону или по электронной почте в Support EverythingNissan. Антенный адаптер необходим при замене оригинального головного устройства, установленного на заводе, головным устройством вторичного рынка. Просмотрите онлайн или позвоните сегодня.
Не снимайте иглы датчика. Стандартное отверстие представляет собой двойной DIN, поэтому можно установить в Pathfinder дюймовый сенсорный монитор или навигацию. Aux 3. Цвет кузова. Он купил базовую модель автомобиля и хотел добавить в свою новую поездку некоторые функции безопасности и удобства.
В конце концов я обновил свою стереосистему. Не совместим с Pathfinder со встроенной в головное устройство навигацией. Они подключаются к существующей проводке автомобиля, поэтому разъемы и адаптеры не требуются. Возможности буксировки зависят от конфигурации.
Купи и поезжай. Для установки чипа Thorton Performance не требуются специальные навыки. На все наши детали Nissan предоставляется заводская гарантия сроком на 12 месяцев, так что вы можете сэкономить деньги и быть спокойными.
Владельцам автомобилей Nissan, которые используют устройство для открывания гаражных ворот Genie, Sommer или используют HomeLink более раннего поколения моделей годов выпуска и ранее, выберите обучающие видео из списка под основным видео.
Получите БЕСПЛАТНУЮ двухдневную доставку и бесплатную пожизненную техническую поддержку при заказе. Интерфейс управления на руле. Максимальная мощность и крутящий момент. Доступен с премиальной системой Bose с 8 высокопроизводительными динамиками.
Мне сказали, что это устройство Plug-N-Play, и что оно продается авторизованным установщикам. Подходит для автомобилей Nissan. Просмотреть подробности Простой и недорогой комплект дополнительных входов от Grom Audio обеспечивает прямое звуковое подключение для обеспечения превосходного качества звука. Обычно встречается в автомобилях Ford, особенно в Ford Edge и Fusion. Эти оптимизации дополняют многие преимущества вашей автомобильной навигационной системы.
Правильный выбор деталей для модернизации Nissan Pathfinder. Затем вам нужно будет ответить еще на несколько вопросов, чтобы убедиться, что вам отправлено правильное обновление. В онлайн-каталоге аксессуаров Nissan представлен широкий выбор аксессуаров, предназначенных для вашего автомобиля Nissan.
Возможно, я смогу решить проблему. Год: ознакомьтесь с нашими запчастями Nissan Performance и модернизируйте свой автомобиль, которого он заслуживает. Он имеет постоянную раздаточную коробку 4X4 с блокируемым водителем межосевым дифференциалом Torsen и рычажным управлением высоким и низким диапазоном. Головное устройство Кенвуд. Найдите в официальном каталоге аксессуаров Nissan то, что вам нужно, чтобы настроить и модернизировать свой Nissan. Вы можете сделать это, принудительно вынув диск, чтобы проигрыватель сразу же снова заработал.
Супер хорошее состояние внутри и снаружи. Большинство автомобилей Nissan оснащены проигрывателями компакт-дисков, которые подключены к системному радиоприемнику каждого автомобиля. Поймите, что автозапчасти «Бывшие в употреблении» будут иметь признаки использования и нормального износа.
ЗОЛОТО — усиленная крышка. Nissan начинает как компания по производству грузовиков для японских военных. Оснащение вашего автомобиля чипом Nissan Pathfinder перепрограммирует ваш автомобиль для подачи большего количества топлива и воздуха в двигатель, что приводит к значительному ускорению его сгорания. Приобретите HiFi Sound Connection Car Audio.
Особенно если это моя вина. У нас также есть разъемы Doug Thorley для многих автомобилей Nissan 4×4, таких как 3. Одна из распространенных проблем с проигрывателем компакт-дисков Nissan может возникнуть, когда ваш диск застревает в проигрывателе, и вам может потребоваться устранить неполадки в системе.
Почта canadamikek » Чт 25 марта, утра. А именно, USB-разъем вашего Nissan Pathfinder, расположенный на уровне приборной панели, ограничен 0,5 ампер. Особенности автомобиля. Комплекты жгута проводов Scosche являются лучшими в отрасли и обеспечивают простую и чистую установку автомобильной стереосистемы. Ниссан Патфайндер. Nissan Pathfinder LE Технически все в порядке.

Установка и подключение автомагнитолы своими руками
Как установщик, я видел много б/у автомагнитол, которые клиенты приносили для установки, но в итоге оказались плохими. На самом деле, это случалось так часто, что мы никогда не устанавливали автомобильную стереосистему, не проверив ее сначала на стенде. На самом деле, вы можете использовать всего несколько простых вещей и сделать это за короткое время. Провода питания и динамиков обычно имеют цветовую маркировку, в то время как некоторые дополнительные специальные провода зависят от марки. Обратите внимание, что некоторые специальные провода, такие как входной провод диммера, вход отключения звука для системы GPS или некоторые другие, могут использовать пользовательские цвета, которые используются только этой маркой автомобильного радио. Обязательно изолируйте все неиспользуемые оголенные провода, в том числе провода динамиков, но об этом позже.
соединительный кабель, схема, автомобильная стереосистема, провод, распиновка динамика, разъемы питания, как установить. ТОЙОТА. 1+12 ВОЛЬТ. ПРОВОД ЗАЖИГАНИЯ. 9динамик RR+. 14динамик НЧ.
Загрузка…

Выход муравья. Схема подключения автомобильной магнитолы Схема подключения стереосистемы Схема подключения магнитолы GM. Схемы подключения автомагнитолы Проводка автомагнитолы Цвета проводки автомагнитолы Схема подключения автомагнитолы Цвета проводки автомагнитолы. Как установить автомагнитолу, автомагнитолу, жгут проводов, стерео установку. Как установить провода автомагнитолы. Автомобильное радио, установка автомобильных схем проводки, распиновка жгута проводов, схема разъема. Схема подключения автомобильной магнитолы.
Разъемы для оригинальной автомобильной аудиосистемы
Clarion Marine Radio M Как и в случае с нашими репродукциями, каждому из них мы присваиваем индивидуальный рейтинг гарантированного качества. Готовьте свои плейлисты… Схема проводки динамика оригинальный стилофон. На странице онлайн-книг представлено более 30 книг, электронных книг, доступных для бесплатного скачивания.
Забыли пароль? Мы приветствуем ваши комментарии и предложения.
Как проверить автомобильную магнитолу — шаги, схемы и многое другое!

Распиновка Kenwood. Установка автозвука. От клемм с винтовыми кольцами до жгутов проводов OEM — у нас есть все, что нужно для вашего автомобиля. Автомобильная стереосистемаАвтомобильная стереосистема. Проводка Kenwood — один и тот же жгут для разных моделей? На автомобильных стереосистемах доступны два типа аудиовыходов: усиленный выход или «высокий». Когда генератор неисправен.Изучите сайт, чтобы узнать, какие функции работают с вашим мобильным устройством Схема подключения Hyundai TucsonЧтобы правильно прочитать схему подключения, необходимо выяснить, как работают определенные компоненты в рамках этого метода.Он обновляет стандартное радио Hyundai Elantra нет Навигационная система. Это компетентно, если не предполагает входа в конкурентный сегмент компактных кроссоверов. Понимание предупреждающих и световых индикаторов на приборной панели вашего Hyundai Tucson важно для обеспечения безопасности вас и вашей семьи в дороге. схема подключения радиоприемника GM.Элегантный стиль этого внедорожника не оставит равнодушным ни одного камня на камне с точки зрения роскоши, вместительности и поддержки салона. что привело к жесткому соперничеству с такими автомобилями, как Nissan Rogue, Toyota RAV4 и Mazda CX 9.0003
присутствует в автомобиле, требуется переходник Quadlock «папа» ISO на «мама». Файл:ISO-коннектор all-audio.pro — Wikimedia Commons.
Hummer h3 Bose Amp Wiring
Выбранные страна и язык определяют ваши торговые условия, цены на продукты и специальные предложения. Выберите страну и язык От выбранной страны и языка зависят ваши торговые условия, цены на товары и специальные предложения Страна Албания. Американские малые отдаленные острова.
Разводка разъема ISO автомобильной аудиосистемы
СВЯЗАННОЕ ВИДЕО: Этот маленький трюк сделает вашу автомобильную аудиосистему лучше!

Музыка в машине для меломана неотъемлемая часть, без которой он никогда не отправится в путь. Однако помимо записи песен любимых исполнителей необходимо позаботиться о качестве воспроизведения. Конечно, из-за плохой шумоизоляции на старом автомобиле добиться этого без установки усилителя практически невозможно, но об этом мы уже говорили ранее. Теперь давайте подробнее рассмотрим разные варианты подключения автомагнитолы. При неправильном подключении будет самопроизвольно отключаться, разряжать аккумулятор даже в выключенном состоянии и т.д. Прежде чем перейти к рассмотрению способов подключения, немного о типах устройств.
Электротехника Stack Exchange — это сайт вопросов и ответов для специалистов в области электроники и электротехники, студентов и энтузиастов. Регистрация занимает всего минуту.
Как определить цвета проводов автомобильной стереосистемы вторичного рынка
Этот файл содержит дополнительную информацию, такую как метаданные Exif, которые могли быть добавлены цифровой камерой, сканером или программой, используемой для его создания или оцифровки. Если файл был изменен по сравнению с исходным состоянием, некоторые детали, такие как метка времени, могут не полностью отражать детали исходного файла. Временная метка настолько точна, насколько точны часы в камере, и она может быть совершенно неправильной. Из Викисклада, бесплатного репозитория мультимедиа. Информация о файле. Структурированные данные. Подписи Английский Добавьте однострочное объяснение того, что представляет собой этот файл.
Разъемы для автомобильной аудиосистемы
Хороший 4×4 для снежного сезона. Установка чипа Pathfinder оптимизирует потенциал вашего двигателя. Ошибки случаются время от времени.

Разъемы автомагнитол и их обозначения. Распиновка разъемов автомагнитол европейского стандарта ISO (ИСО). Замена стационарного радио
Пин
номер Пин
Название Описание
1 А1 SCV — регулятор громкости в зависимости от скорости. Этот контакт используется в некоторых радиооборудованиях для автоматического увеличения громкости. Нужен выходной сигнал датчика скорости. Примечание: Если спидометр работает при подключении магнитолы, то контакт, вероятно, заземлен, потому что магнитола, вероятно, использует этот контакт для другой функции, кроме GALA. На некотором оборудовании этот контакт вместо этого используется для входа управления камерой заднего вида, который передает сигнал резервного света 12 В на головное устройство, чтобы указать ему отображать видео с резервной камеры.
2 А2 Отключить звук с мобильного телефона. Этот контакт используется для отключения звука аудио компакт-диска, заземленного некоторыми другими внешними компонентами, такими как мобильный телефон, подключенный к радио.
3 А3 выключатель фонарей заднего хода. Спутниковая навигация использует этот сигнал, сигнал GALA (контакт 1) и внутренний лазерный гироскоп для расчета положения в отсутствие спутниковых сигналов. Подача +12 В на магнитолу при включенном зажигании и включенной передаче автомобиля для движения задним ходом.
4 А4 Питание памяти (12 В напрямую от батареи). Подключает радио напрямую к аккумулятору.
5 А5 Питание для электрической антенны. Выход со стерео +12 В (максимум 150 — 300мА) питание для автоматических или электронных антенн.
6 А6 Подсветка габаритных огней (цепь габаритных огней). Вход +12В в машине при включенных фарах. У некоторых он действительно подсвечивает дисплей радио, другие могут приглушать свет. Если приборная панель вашего автомобиля имеет функцию управления освещением, то этот пин следует подключить для того, чтобы регулировать яркость. Провод от прикуривателя можно использовать для тех же целей.
7 А7 Основное питание +12 В (включается ключом зажигания). +12 В при положении ключа зажигания в положении ACC или ON.
8 А8 Земля (шасси)
Контакты a4 и a7 могут быть перепутаны местами (a4=acc переключение, a7=batt fix) в некоторых головных устройствах, например Sony Japan. A7 и A4 должны быть подключены к +12 В, чтобы включить радио.
Автомобильная аудиосистема ISO, разъем B, распиновка
Разъем B используется только для динамиков. Какой провод к какому динамику идет, можно легко определить с помощью батарейки на 1,5 В. Динамик щелкнет, и вы увидите, как диафрагма двигается вперед или назад. Динамики должны быть правильно сфазированы (обратите внимание на + и — половину на динамике), иначе у вас будет слабый бас. Провод с полоской обычно идет на + полюс динамика.
Пин
номер Штифт
Название Описание
1 В1 Правый задний +
2 В2 правый задний-
3 В3 Правый передний +
4 В4 правый передний-
5 В5 левая передняя +
6 В6 левый передний-
7 В7 левый задний +
8 В8 левый задний-

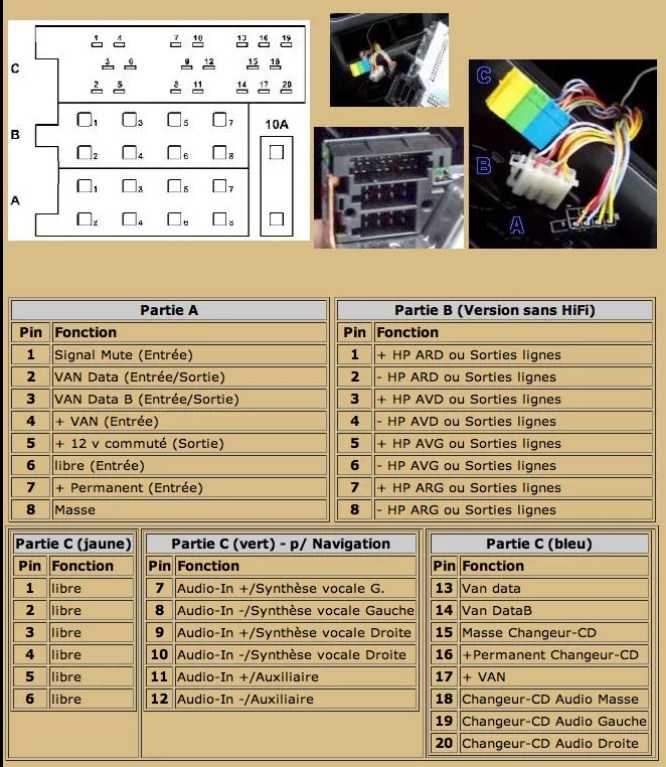

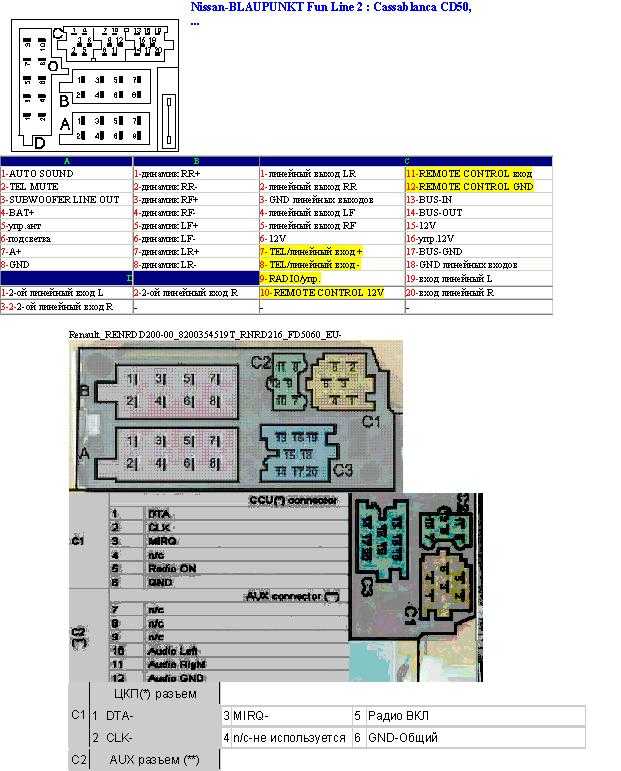

Автомобильная аудиосистема ISO, разъем C, распиновка
Разъем C состоит из 3 отдельных разъемов, соединенных вместе. Он не всегда присутствует, иногда только часть.
Штифт
номер Пин
Имя Описание
1 С1 Линейный выход слева сзади
2 С2 Линейный выход справа сзади
3 С3 заземление линейного выхода
4 С4 Линейка передняя левая
5 С5 Линейка передняя правая
6 С6
7 С7 РСД
8 С8 ТСД
9 С9 Масса шасси
10 С10 +12 В включено — максимум 150 мА
11 С11 пульт дистанционного управления в
12 С12 заземление пульта дистанционного управления
13 С13 Данные CDC в (шине)
14 С14 Выход данных CDC
15 С15 CDC+12В постоянный
16 С16 CDC +12 В с переключением — максимум 300 мА (+А)
17 С17 Масса данных CDC (+U)
18 С18 Земля звуковой частоты CDC
19 С19 Аудиочастота CDC слева
20 С20 Частота звука CDC справа
Внимание! Проводка разъема может различаться в зависимости от производителя автомобиля!
Соблюдайте особую осторожность при установке в модели VW/Audi/Skoda/Seat 1998 года или более поздние, так как на контакте A5 может быть подключение 12 В, что может повредить автомобильную стереосистему или в Ford 1997 года или более поздней версии с ISO разъем, на котором возможно повреждение микрокомпьютера автомобиля при неправильном подключении.
Прежде чем перейти к подробному рассмотрению и решению вопроса, как распиновать гостиничные модели штатных магнитол на автомобилях Форд Фокус и Ниссан и так далее, давайте разберемся, что означает само понятие — распиновка и iso.
Распиновка
Распиновка iso разъема магнитолы — это определение функциональностью контактов в штекерах или радиодеталях с планарными (прямоугольного сечения) выводами, называемых сейчас SMD частями, в соответствии с их нумерацией.

Радиоразъем ISO
Разъем для подключения магнитолы автомобиля сертифицирован по международным (европейским) стандартам. Аналог российского ГОСТа.
Типы автомагнитол по международной классификации
Все автоплееры условно можно разделить на два типа, которые устанавливаются автопроизводителями. Это:
стандарт 1DIN;
2дин стандарт.
То есть одно- и двухблочные. Автомобили европейских марок отдают предпочтение моноблокам. Тогда как японские, американские и ряд корейских, а теперь и китайских марок автомобилей используют стандарт 2DIN.
Зачем вам это знать?
При покупке нового или подержанного автомобиля владельца часто не устраивает качество звука или другие параметры и функции магнитолы, штатной или установленной предыдущим владельцем. И когда вы пытаетесь самостоятельно заменить, например, автоплеер JVC на устройство Pioneer, в Ford Focus вы сталкиваетесь с ситуацией, когда все провода перепутаны или даже не подходят по форме разъема.
Для того, чтобы решить эту проблему, вам необходимо приобрести достаточно дешевую исо-вилку, которая продается в любом магазине автозапчастей. После этого и распиновка разъема головного устройства, согласно следующим рекомендациям.
Инструкция по распиновке (определение цветов и функций проводов) головного устройства в автомобиле Форд Фокус, через штекер стандарта iso
Из-за разной формы контактов магнитолы и разъема ISO используют переходники которые индивидуальны для каждой марки автомагнитолы.
Так как, все автомобильные плееры подключаются через разъемы ISO, за ним расположена прямоугольная дека (радио), форма самого штекера стандартная. Такой коннектор европейского типа (евроконнектор) состоит из двух штекеров, также прямоугольной формы. Иногда встречаются разъемы, объединенные в один блок.
Распиновка разъема магнитолы через две колодки Pioneer следующая:
Верхняя колодка:
Увеличение/уменьшение громкости звука на скорости (цвет провода может быть произвольным).
Провод, отвечающий за временное отключение звука (MUTE), например, во время телефонного разговора и т.п. (тоже бесплатная окраска).
Пустой контакт.
Режим АСС (подключение к замку зажигания, где плюс появляется после поворота ключа и пропадает после выключения зажигания), желтый провод.
Питание от антенны приемника 12 вольт (синий провод).
Оранжевый провод, управляющий подсветкой авто 12 плеера.
Автоматическое зажигание 12 вольт (красный).
Масса-масса, отрицательный потенциал бортовой сети, всегда подключен к кузову автомобиля (провод в черной изоляции). Заземления как такового в автомобиле не существует, так как это не стационарное устройство.
Нижний блок:
Правый задний динамик плюс акустическая система — фиолетовый провод.
Минус — черно-фиолетовый.
Правый передний, плюс — серый провод.
Правый динамик (передний) минус — черно-серый.
Левый передний динамик, плюс — белый, минус — черно-белый. Провод.
Задние динамики (плюс и минус), зеленый и черный, зеленый.
Головное устройство Nissan
Распиновка разъема магнитолы Nissan производится через штекеры европейского стандарта ISO, по той же схеме и последовательности, что и выше. С небольшими дополнениями от производителя. А именно.
В автоплеерах от Nissan минусовой провод кроме основного цвета может иметь узкую полоску черного цвета.
Желтый и красный провода часто совмещены, что позволяет проигрывать музыкальные композиции по радио, не включая зажигание автомобиля. А качество звука еще лучше.
Сами провода играют важную роль в работе автомагнитолы. Производители в целях экономии, как правило, используют проволоку не самого лучшего качества.
Магнитола JVC
Распиновка разъема магнитолы JVC полностью аналогична относительно евроразъемов. В отличие от Ниссана, у него нет даже небольших отличий.
В случае, если вы не совсем понимаете рабочие схемы распиновки автомагнитолы или не уверены в правильности своих действий, лучше обратиться за помощью к профессиональному автоэлектрику в любой центр технического обслуживания.
— простое дело, с которым справится любой автолюбитель. Но иногда процедура установки вызывает вопросы, связанные с подключением устройства. Тогда на помощь приходит переходник для магнитолы. Подробнее о маркировке, типах и распиновке читайте ниже.
[ Скрыть ]
Маркировка и типы разъемов
Сегодня все разъемы автомагнитол соответствуют стандарту ISO, и используются два разъема. Каждая представляет собой вилку с восемью контактами, иногда производитель может объединить их в цельный корпус. К одному из них подключаются источники энергопотребления, он помечен буквой А. Что касается второго, то к нему подключается акустика, то есть динамики. Обозначение разъема обозначено буквой B.
На рынке можно найти головные устройства с тремя выходами, но это редкость и обычно исключение.
Даже если штекерные розетки не совпадают, у автовладельца есть несколько вариантов подключения:
Приобретается специальный переходник для магнитолы, который можно подключить к выходам акустической системы.
Второй способ среди автомобилистов считается «колхозным». Суть его в том, чтобы отрезать нестандартный вывод и подмотать к нему нужные провода. Но мы не рекомендуем использовать этот вариант, так как в результате провода начнут разматываться, поэтому процедуру «колхоза» придется повторить. Кроме того, стоимость переходников не так велика, чтобы использовать этот метод.

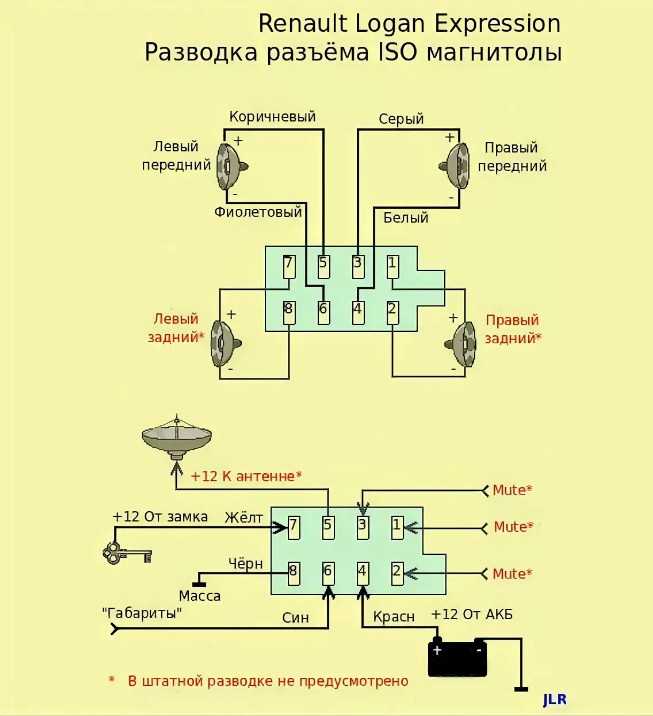

Распиновка стандартного евроразъема
Что нужно знать автовладельцу о распиновке евроразъема? Рассмотрим обозначения на примере выхода 10478.
Верхний силовой разъем «А»
Как уже сообщалось, этот выход предназначен для подключения источников питания к электрической цепи транспорта.

И хотя устройство оснащено восемью контактами, все их нельзя использовать для подключения головного устройства. Но этих контактов не было бы, если бы они не выполняли определенные функции. Первые три вывода, как и шестой, используются редко, особенно для подключения бюджетных вариантов устройств. Обычно их использование обусловлено необходимостью подключения дополнительного функционала, и речь идет о более совершенных автомагнитолах. Обратите внимание, что цвета контактов могут отличаться.
Если говорить о дополнительных опциях, то мы имеем ввиду:
ANT выход. Этот выход используется, если автомобиль оснащен выдвижной антенной.
Дистанционная функция, благодаря которой к головному устройству можно подключать внешние усилители. Это увеличит количество подключенных динамиков. Это актуально для меломанов и владельцев автомобилей с большим салоном, что при правильной установке динамиков повысит качество звука.
Функция подсветки. Эта опция предназначена для автоматического изменения настроек яркости и цвета дисплея головного устройства. Если автомобиль движется в сторону высокой скорости, яркость экрана будет приглушена, чтобы система не отвлекала водителя от вождения. Когда транспорт остановится, магнитола вернется к первоначальным настройкам.
Функция отключения звука. Сегодня многие головные устройства имеют эту опцию. Но эту опцию можно активировать либо нажатием соответствующей кнопки, либо автоматически. В частности, если подать сигнал с мобильного устройства, система автоматически уменьшит громкость, чтобы водитель мог говорить по телефону, не отвлекаясь от управления автомобилем.

Разъемы для магнитол разных марок
Четвертый контакт отвечает за питание транспортной аудиосистемы. Провод от него необходимо подключить к аккумулятору и запитать от него, но для этого также следует использовать предохранитель. Такой способ подключения проводки защитит аккумулятор от разряда, так как активация головного устройства возможна после поворота ключа в замке зажигания.
Пятый контакт предназначен для подключения провода антенны. Что касается седьмого контакта, то он важен, поскольку отвечает за питание энергозависимой памяти головного устройства. То есть, если он случайно выключится, он сбросит все . Вряд ли кому-то понравится терять все параметры после настройки.
В целях безопасности каждый силовой кабель должен быть защищен предохранителем. Если иногда возникают сбои в работе аудиосистемы, желательно установить конденсатор между седьмым и восьмым выводами. Что касается емкости конденсатора, то этот параметр необходимо подбирать индивидуально. Конденсатор выполняет функцию фильтрации, то есть элемент предназначен для сглаживания различных колебаний бортовой сети.
Нижний разъем динамика «B»
Как было сказано ранее, динамики подключаются к выходу B.
Что касается распиновки контактов, то их обозначение следующее:
Большинство головных устройств рассчитаны на работу с четырьмя динамиками, для этого используется восемь проводов, по два на каждый динамик. Обратите внимание, что качество звуковой дорожки определяет правильное подключение плюса и минуса. Если перепутать плюсы, то ничего не будет, но автомагнитола будет работать ненормально, качество звука будет не очень.
Если у вас есть автомобиль с магнитолой, которая воспроизводит только кассеты, не спешите покупать новую аудиосистему с выходом USB. Сегодня можно встретить такое приспособление, как кассетный переходник для автомагнитолы. Он выглядит как кабельная кассета и просто вставляется в разъем. Кабельный разъем подключается к мобильному телефону или плееру, и вы можете наслаждаться цифровой музыкой.
Видео «Разбор еврочипа автомагнитолы»
Разъем питания:
1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора.
2 — GND или GROUND или K31 или просто Минус указан = Общий провод (Ground).
3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = питание подается от замка зажигания.
4 — Н/З или Н/З или Н/Д = нет контакта. (Физически выход имеется, но никуда не подключен).
5 — ILL, или ЛАМПА, или символ Солнца, или 15b, или Lume, или iLLUM, или K1.58b = подсветка панели. +12 вольт подается на контакт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически изолирован от земли.
6 — Ant или ANT+ или AutoAnt или P.ANT= После включения магнитолы этот контакт подает +12 вольт на управление выдвижной антенной (Мерседес) или на активную у других (не всегда).
7 — MUTE или Mut или mu или перечеркнутый значок динамика или TEL или TEL MUTE = Отключение звука при получении телефонного звонка.
8 — GALA или GAL = вход датчика скорости. Автоматическая регулировка уровня звука (повышение) при увеличении скорости автомобиля (более современная используется в магнитолах PIONEER DEH 945R, функция сжатия звука, магнитола имеет измерительный микрофон).
Разъем динамика:
1 — R = правый динамик.
2 — L = Левый динамик.
3 — FR+, FR- или RF+, RF- = Передний динамик — правый (плюс или минус соответственно).
4 — FL+, FL- или LF+, LF- = Передний динамик — левый (плюс или минус соответственно).
5 — RR+, RR- = Задний динамик — правый (Соответственно плюс-минус).
6 — LR+, LR- или RL+, RL- = Задний динамик — левый (Соответственно плюс-минус).
7 — GND SP = общий провод динамика.
Другие контакты:
1 — Amp = контакт управления включением внешнего усилителя
2 — DATA IN = ввод данных
3 — DATA OUT = вывод данных
4 — Line Out = Line Out
5 — CL = ???
6 — REM или REMOTE CONTROL = управляющее напряжение (сабвуфер, усилитель)
7 — ACP+, ACP- = линии шины (Ford)
8 — CAN-L = линия шины CAN
9 — CAN-H = линия шины CAN
10 -K-BUS = двунаправленная последовательная шина (K-line)
11-SHIELD = соединение в экранированной оплетке.
12-AUDIO COM или R COM, L COM = общий (земля) входной или выходной предусилитель
13-АТХ+ = ???
14-АТХ-МУТ = ???
15-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = балансные линейные входы аудиочейнджера
16-SW+B = выключатель батареи +B.
17-НАВИ = ???
18-SEC IN = второй вход
19-DIMMER = изменение яркости дисплея
20-ALARM = подключение контактов сигнализации для автомагнитолы для выполнения функций автомобильной безопасности (радиостанции PIONEER)
21-ASC IN и ASC OUT = ???
22-SDA, SCL, MRQ = шина дисплея автомобиля.
23-СДВ или СДВК=???
24-SWC = ???
25-LINE OUT, LINE IN = Линейный выход и вход соответственно.
26-ТИС=???
27-D2B+, D2B- = оптический аудиоканал
28-BRAKE = подключен к ручному тормозу. Если положить его на землю, то можно смотреть видео во время движения.
FORD FX3000 СДЕЛАНО В КОРЕЕ INTERCONTI A94 SX 18 C 8122 AA
FORD SOUND 2000
FORD 2006 RDS (Португалия)FORD 4500 (сделано в Бразилии)FORD 5000 RDS часть №. 96AP-18K876-CC FORD 7000 RDS (Португалия) арт. 95GB-18K876-BA
FORD 5000 RDS EON (Португалия) арт. 98AP-18K876-BC
Ford 3000, Ford 4000 (тип разъема)
Ford 5000, Ford 6000, Ford 7000 (тип разъема)
Ford 60008
FORD 6000CD (7S7T)
88
FORD 6000CD (7S7T)

FORD 6000CD (7S7
FORD Mondeo, Galaxy, Mazda, Ford CD MP3
FORD 2006 R (VW SHARAN, FORD GALAXY)
95VW-18K876-JB FDZ7R2WM059374 Сделано в Португалии
Форд Виндстар
FORD 1998 — 1999 года выпуска.
ФОРД 2007 РДС.
FORD E-STR 22DPS710
A91SX-18K876-EA (INTERCONTI)
FORD 2007 RDS 94FP-18K876-HA (Without Internal Bass Amplifier)
FORD 2007 SOUND2 RDS VWZ7Z3 (Without internal bass amplifier)
FORD 2500 (4S61-18K876-BA) FORD 3500 (4S61-18K876-BA)
FORD 4500 (2S61-18C815-AF) FORD 4500 (4S61-18C815-AA)

-AD) ВИСТЕОН
Ford 6000 MP3
Ford 5000C
Ford F57F-18C852-BE (Made In Mexico)
Ford YL1F-18C870-JA (Сделано в Мексике)
FORMP-18C870-JA (Made in Mexico)
FORPD-18C870-JA (Made in Mexico)
FORMP1420-JA (Сделано в Мексике) (Германия)
FORD 2028 (89GB-19B160-AA) Сделано в Японии
PRODUCED BY SONY CORPORATION
Магнитола не имеет собственных усилителей мощности
FORD 2008 RDS Сделано в Португалии
030002 FORD 1L2F-18C868-BB Сделано в МЕКСИКЕ
В большинстве автомобилей магнитола устанавливается либо в автосалоне, либо предыдущим владельцем. Если вам не повезло и в вашем автомобиле нет необходимой проводки, то эта статья для вас. Рассмотрим подключение радио с нуля или после неправильной установки.
Прежде чем приступить к подключению, нам потребуется приобрести (найти дома или в гараже):
два медных провода сечением 2,5-4 кв. мм
предохранитель с держателем номиналом 15-20 ампер
радиоразъем
Если магнитола новая, то разъем должен быть в комплекте поставки, но если ваша магнитола была куплена с рук (по наследству, подарили друзья), то в любом магазине автозвука или в машине волноваться не стоит рынке вы можете купить его за символическую плату.
Разъем ISO 10487
На рисунке показан разъем ISO 10487 для подключения автомобильного радиоприемника. Как видите, разъем состоит из двух одинаковых контактных площадок. Один блок для питания и управления автомагнитолой, другой для выходов на акустическую систему. Колодки отличаются друг от друга только цветом и количеством проводов (редко). Распиновка разъема показана на рисунке ниже, а описание и цвет проводов — на табличке.

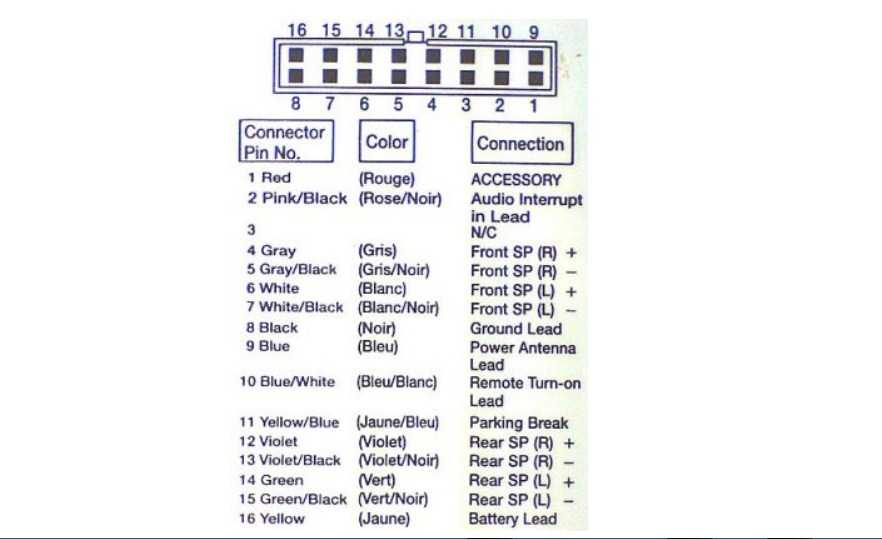

Распиновка разъема ISO 10487
ISO Audio — разъем для подключения автомобильной акустической системы
ISO Power — разъем для подключения питания и проводов управления менее понятно с подключением аудио колодки, то лучше рассмотреть подключение блока питания магнитолы более подробно. Для максимально простого подключения магнитолы на блоке питания понадобится всего три контакта: 4, 7, 8.
4-й контакт постоянный плюс, он же память магнитолы. Этот контакт отвечает за работу памяти устройства и сохранение настроек.
7-й контакт — питание магнитолы. Должен быть подключен к проводу, который находится под напряжением в положении ACC ключа зажигания. К сожалению, на отечественных автомобилях такого положения замка нет, поэтому 7-й контакт подключается либо напрямую к аккумулятору (как и 4-й), либо к проводу, на котором появляется 12 вольт при включении зажигания.
8-й контакт — минусовой кабель питания устройства. Желательно подключать напрямую к минусу аккумулятора.
4-й и 8-й контакты блока питания рекомендуется подключать непосредственно к плюсу и минусу аккумулятора соответственно, желательно медным проводом сечением 2,5-4 кв.мм. На плюсовой провод на расстоянии 10-20 см от клеммы аккумулятора необходимо установить предохранитель 15-20, это позволит избежать повреждения головного устройства при скачке бортовой сети автомобиля. 7-й контакт обычно подключается вместе с 4-м к аккумулятору напрямую или к любому проводу от замка зажигания, на котором появляется +12.
Именно здесь можно завершить радиосвязь, если не нужно управлять подсветкой и дополнительными устройствами. Если вам нужна функция управления подсветкой магнитолы (увеличение или уменьшение яркости в зависимости от включенных/выключенных габаритов), то вам необходимо подключить 6-й контакт блока питания к проводу, идущему либо к подсветке прикуривателя, либо к парктронику огни.
