Люстра с пультом не включается. Ремонт светодиодной люстры с пультом управления: причины неисправностей и способы их устранения

Почему не работает светодиодная люстра с пультом управления. Как выявить и устранить неисправности в контроллере, драйвере или светодиодах. Как отремонтировать люстру с пультом ДУ своими руками.

Содержание

Основные причины неисправностей люстры с пультом управления

Светодиодные люстры с пультом дистанционного управления приобретают все большую популярность благодаря удобству использования. Однако иногда владельцы сталкиваются с ситуацией, когда люстра перестает реагировать на команды пульта или работает некорректно. Рассмотрим основные причины неисправностей и способы их устранения.

Проблемы с электропитанием

Прежде чем приступать к сложному ремонту, проверьте простейшие причины:

  • Включен ли настенный выключатель?
  • Исправен ли сам выключатель?
  • Надежно ли подключены провода в клеммной колодке на потолке?

Эти простые проверки помогут исключить элементарные причины неработоспособности люстры.

Неисправности пульта дистанционного управления

Если люстра не реагирует на команды с пульта, проверьте:


  • Заряд батареек в пульте. При необходимости замените их на новые.
  • Отсутствие окисления на контактах батареек. Протрите их мягкой тканью.
  • Исправность кнопок пульта. Попробуйте нажимать их с разной силой.

Если после этих действий пульт по-прежнему не работает, вероятно, он вышел из строя и требует замены.

Проблемы с контроллером люстры

Контроллер — это «мозг» люстры с ДУ. Его неисправность может проявляться по-разному:

  • Люстра вообще не включается
  • Не работает часть режимов или каналов освещения
  • Люстра самопроизвольно включается или выключается

Для проверки контроллера потребуется его демонтаж и тестирование с помощью мультиметра. Если выявлена неисправность, контроллер подлежит ремонту или замене.

Диагностика и ремонт драйвера светодиодной люстры

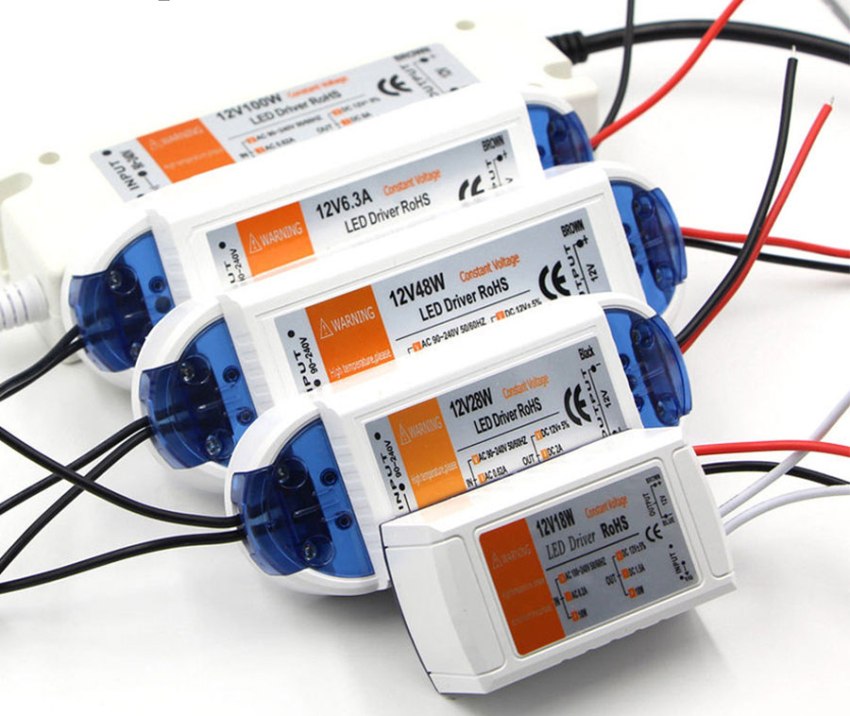

Драйвер обеспечивает питание светодиодов нужным током и напряжением. Его неисправность приводит к тому, что не горит часть или все светодиоды люстры.

Для проверки драйвера:

  1. Отключите его от контроллера
  2. Подайте напряжение 220В напрямую на вход драйвера
  3. Если светодиоды загорелись — драйвер исправен, проблема в контроллере
  4. Если не горят — измерьте напряжение на выходе драйвера

При отсутствии напряжения на выходе драйвер неисправен и требует замены. Ремонт драйвера в домашних условиях обычно нецелесообразен.


Выявление и замена неисправных светодиодов

Если не горит часть светодиодов, причиной может быть выход из строя одного или нескольких элементов в цепочке. Для поиска неисправного светодиода:

  1. Отключите люстру от сети
  2. Последовательно замыкайте выводы светодиодов отрезком провода
  3. При замыкании неисправного элемента остальные должны загореться

Найденный неисправный светодиод нужно выпаять и заменить на аналогичный. Важно соблюдать полярность при установке нового элемента.

Комплексный ремонт люстры с пультом управления

Если неисправность носит комплексный характер, может потребоваться полная разборка и диагностика люстры. Последовательность действий:

  1. Демонтируйте люстру с потолка
  2. Разберите корпус, получив доступ к электронике
  3. Проверьте все соединения на предмет обрывов и замыканий
  4. Протестируйте отдельно контроллер, драйвер и цепи светодиодов
  5. Замените неисправные компоненты
  6. Соберите люстру в обратном порядке

При отсутствии навыков работы с электроникой лучше обратиться к специалисту для проведения ремонта.


Профилактика неисправностей люстры с пультом ДУ

Чтобы избежать частых поломок, соблюдайте простые правила эксплуатации:

  • Не допускайте перегрева люстры, регулярно очищайте от пыли
  • Используйте стабилизатор напряжения для защиты от перепадов в сети
  • Не включайте люстру при высокой влажности в помещении
  • Своевременно заменяйте батарейки в пульте управления

При бережном обращении современная светодиодная люстра с пультом прослужит долгие годы без серьезных поломок.

Выбор новой люстры с дистанционным управлением

Если ремонт нецелесообразен, встает вопрос о покупке новой люстры. На что обратить внимание при выборе:

  • Надежность производителя и положительные отзывы
  • Наличие гарантии и сервисного обслуживания
  • Достаточное количество режимов работы
  • Качество и долговечность применяемых светодиодов
  • Удобство пульта управления

Отдавайте предпочтение проверенным брендам, даже если их продукция немного дороже. Это позволит избежать частых поломок и необходимости ремонта.


Не горит светодиодная люстра с пультом управления: ищем и исправляем неисправность

Автор Aluarius На чтение 6 мин. Просмотров 10.1k. Опубликовано

07.06.2016

Содержание

  • 1 Неисправности люстры с ПУ и их устранение
    • 1.1 Как поменять контроллер
  • 2 Мелкие неисправности

Люстры с пультом управления появились на рынке не так давно, но именно они быстро завоевали свое место «под солнцем». Удобство эксплуатации и возможность разнообразить освещение в помещении сделали свое дело, люстры с ПУ стали популярны. Но, как это часто бывает, не все модели отвечают высоким требованиям качества, поэтому вопрос, не горит светодиодная люстра с пультом управления – что делать, звучит сегодня часто на разных форумах.

Необходимо отметить, что светильники с ПУ могут быть не только светодиодными. В них могут быть установлены обычные лампы накаливания, галогенки или комбинация нескольких разновидностей ламп. Нас в этой статье будет интересовать именно светодиодная люстра с пультом управления.

Не будем останавливаться здесь на способах подключения светильника, не будем рассматривать конструкцию и элементы, из которых люстра состоит. Надеемся, что наши читатели с этим знакомы. Если нет, то рекомендуем прочитать другие статьи на эту тему на нашем сайте.

Неисправности люстры с ПУ и их устранение

Итак, чаще всего светодиодная люстра с пультом просто не включается. Каковы могут быть причины?

  • Не работает сам пульт. Надо проверить батарейки, они попросту могут разрядиться. Замена их на новые может сразу и решить данную проблему.
  • Если первая причина исключается, а люстра все равно не горит, значит, необходимо разобраться с контроллером. Это так называется приемник, который принимает сигналы от пульта управления.
  • Так как наша люстра – это светильник светодиодный, то соответственно сами источники света напрямую от сети с напряжением в 220 вольт работать не могут. В конструкцию люстры должен быть установлен дополнительный блок питания. Это трансформатор понижающего типа. Ремонт такой неисправности заключается в замене неисправного прибора на новый.

Необходимо отметить, что люстры комбинированного типа – это галогенки, как основной тип освещения, и светодиоды, используемые в качестве подсветки. Так вот всегда необходимо обращать на то, какие галогенные лампы надо устанавливать в осветительный прибор. Имеется в виду их мощность. Если по ошибки были установлены лампы большей мощности, то обязательно сгорит или понижающий трансформатор, или патроны под лампы. Кстати, ремонт патронов в таких люстрах является самым сложным.

Как поменять контроллер

Сразу же оговоримся, что поменять контроллер на новый – удовольствие не из дешевых. Стоит такой прибор в половину самого светодиодного светильника, так что стоит разобраться сначала в неисправностях, а уже после этого решать вопрос покупки и установки.

Если контроллер полностью не работает, то вся люстра гореть не будет.

Если горит часть источников света, то необходимо разбираться с группами лампочек по отдельности. Кстати, иногда встречаются ситуации, когда вопрос ремонта решается заменой дистанционного пульта управления.



Итак, рассмотрим ситуацию с невозможностью включить часть люстры. Как исправить ситуацию, какой ремонт для этого понадобится?

  • для этого сначала из схемы отключается контроллер;
  • затем каждую световую группу необходимо по отдельности (по очереди) подключить к напряжению 220 вольт;
  • если одна из них не горит, значит, придется разбираться с блоком ее питания;
  • если, наоборот, все группы горят нормально, значит, все дело в контроллере.

В первом случае думать много не надо, просто на место блока питания устанавливается блок от соседней группы. Если в этом случае лампочки загорелись, придется покупать новый прибор и проводить его установку в схему светильника.

Во втором случае придется менять сам контроллер. Если возможности приобрести у вас его нет, то можно исключить прибор из схемы подключения и перевести выключение и отключение светодиодной люстры от обычного выключателя. Сделать это несложно, потому что сам контроллер в электрической цепи люстры подключается двумя проводами: фазой и нулем. От него нулевой контур поступает на нулевые контакты блоков питания, фазный на фазные.

Замена же контроллера производится также просто. Отсоединяются четыре контакта: два входных, два выходных. Демонтируется прибор, устанавливается новый, производится подключение по старой схеме через четыре контакта. Кстати, на самом приборе (на корпусе) обычно указывается схема подключения, в которой достаточно просто разобраться.

Провести ремонт самого контроллера, в принципе, можно. Но необходимо сначала проверить его на исправность, для чего используется мультиметр, установленный на проверку напряжения. Выставляется режим 220 В, производится тестирование. Если измерительный аппарат показал, что через схему контроллера проходит 220 вольт, то прибор исправен, если нет, то в нем есть какой-то дефект. Как показывает практика, чаще всего все неисправности в плате, другие элементы нормальные.

Если вы в этом деле неспециалист, то проводить ремонт своими руками не пытайтесь. Потому что найти дефект очень сложно, иногда даже опытные мастера, не находя его, просто меняют плато.

Иногда причина неисправности – это конденсаторы, которые также можно проверить с помощью мультиметра. Обычно их емкость не меньше одного микрофарада. Если показания измерителя меньше данной величины, то такой конденсатор стоит поменять.

Мелкие неисправности

Люстра с дистанционным пультом управления может не включаться и по другим причинам, которые являются незначительными.

  1. Обрыв проводки или низкое качество контактов.
  2. Не работают сами светодиоды.

Поэтому перед тем как люстра будет установлена на потолке, рекомендуем провести небольшую проверку на полу или столе. Для этого ее подключают к сети через розетку при помощи вилки.

Проверяется, есть ли напряжение на входных контактах контроллера, далее на выходных. Затем необходимо убедиться, что электрический ток поступает на блоки питания. После чего измеряется напряжение после блоков питания (оно должно быть пониженным и соответствовать номиналу, который обозначен на корпусе прибора). Обязательно проверяется провода, соединяющие блоки питания с источниками света. И последнее – проверяются сами группы светодиодов. В принципе, ничего сложного, но иногда именно от этого будет зависеть, горит люстра или нет.

Ремонт светодиодной люстры с пультом

Современная светодиодная люстра с пультом дистанционного управления включается практически так же, как и обыкновенная, только роль выключателя выполняет пульт и контроллер, установленный в люстре. Подключается светодиодная люстра к электропроводке так же, как и классическая.

В люстре больше электроники и поэтому она чаще выходит из строя, чем классическая многорожковая люстра. Но, несмотря на это, практически любой домашний мастер может отремонтировать светодиодную люстру, если разберется в принципе ее работы.

Схемы люстр и светильников с дистанционным управлением

В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.

Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.

В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.

Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки. К клеммной колодке подключить контроллер, а к его выходу провода, идущие на лампочки, как показано на схеме.

При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.

Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.

Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.

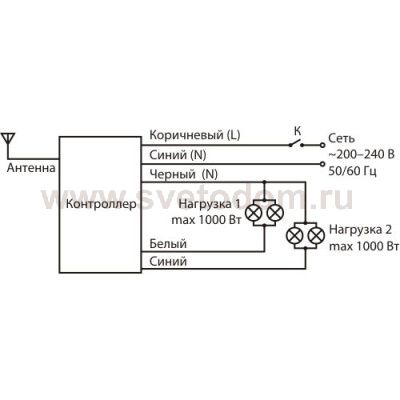

На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.

В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливают электронные трансформаторы или драйверы.

Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.

Неисправности и ремонт люстры с пультом ДУ

Свел в таблицу наиболее часто встречающиеся поломки люстр с пультом дистанционного управления. Многие из них, можно устранить самостоятельно без приборов.

Таблица основных неисправностей люстры с пультом
Внешнее проявление
неисправности люстры
Возможная причинаСпособ устранения
Не включаетсявыключен настенный выключательвключить выключатель
неисправен выключательотремонтировать или заменить
плохой контакт в клемме на потолкепроверить качество контактов
не работает ПДУпроверить батарейку
неисправен контроллер, драйверотремонтировать контроллер, драйвер
Не горит одна из лампочекнеисправна лампочкаотремонтировать или заменить
Не светится линейка светодиодовнеисправен один из светодиодов в цепочкенайти неисправный и заменить
Через время гаснет светнеисправен контроллеротремонтировать контроллер
Самопроизвольно включается и выключаетсянеисправен контроллеротремонтировать контроллер
Не включается один из каналовнеисправен контроллер или драйверотремонтировать контроллер, драйвер

Все возможные случаи нарушения работы люстры перечислить невозможно, так как неисправность может находиться сразу в нескольких местах, да и конструкций люстр бесконечное множество. Но принцип работы у всех одинаковый.

Неисправности пульта ДУ

В люстре с дистанционным управлением переключение режимов работы осуществляется с помощью пульта. На фотографии показан трехканальный пульт управления фирмы VELANTE.

Кнопкой ON включаются все лампочки, OFF – выключаются. Остальными кнопками можно включать и выключать отдельно каждую из трех групп источников света. В дополнение цвет свечения светодиодных цепочек можно изменять, с синего на красный цвет кнопками, и включить автоматический режим перелива цветов.

Если люстра не включается пультом, то в первую очередь надо убедиться, что включен настенный выключатель, и затем проверить батарейку. На тыльной стороне пульта есть крышка, закрывающая батарейный отсек, которая сдвигается по направлению нанесенной на ней стрелки.

В пульте VELANTE применяется батарейка форм-фактора А23 типа L1028 на напряжение 12 В. Если есть мультиметр, то нужно измерять напряжение на ее выводах. В противном случае, если пульт прослужил более года, нужно заменить батарейку.

Иногда выводы батарейки со временем окисляются, и нарушается контакт. Для снятия окисла достаточно потереть торцы батарейки по простой бумаге.

Если ничего не помогло, придется снимать люстру с потолка и заниматься ее ремонтом. Перед снятием люстры следует проверить, насколько надежно подключены в клеммной колодке ее провода к проводам, выходящим из потолка. Если провода одного цвета, то нужно обязательно их промаркировать, чтобы потом не возникло вопросов.

Внимание! Перед ремонтом люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Проверка исправности контроллера светодиодной люстры с ДУ

После снятия люстры и размещения ее на столе нужно к выводам L и N клеммной колодки подключить электрический шнур с вилкой. Далее соблюдая технику безопасности, вставить вилку в розетку и попробовать включить люстру с помощью пульта кнопкой ON.

Если люстра включится, то неисправность кроется в электропроводке. Если не включится, но при нажатии кнопки на пульте будет слышен тихий щелчок, исходящий из контроллера, то вероятнее всего он исправен и надо разбираться с подключенными к нему драйверами.

Для проверки драйвера нужно отсоединить его выводы от контроллера и подать на них 220 В. Если лампы, подключенные к драйверу засветились, значит неисправен контроллер. Контроллер можно проверить, подключив вместо драйвера любую лампу, рассчитанную на напряжение 220 В.

При исправном контроллере и пульте лампочка должна включаться и выключаться точно так же, как и лампы в люстре. В противном случае неисправен контроллер или пульт дистанционного управления и понадобится их ремонт или замена новым комплектом.

Выбрать контроллер для люстры просто, достаточно только учесть количество каналов управления. В остальном все они рассчитаны на напряжение 220 В и нагрузку до 1000 Вт, что более, чем достаточно. Современные люстры потребляют не более 100 Вт. На китайском Алиэкспресс контроллер стоит менее $8.

Контроллер на фотографии имеет четыре канала, что видно на его маркировке – нарисовано четыре лампочки. Чем больше каналов, тем лучше, не обязательно использовать все. Свободные могут пригодиться, как резервные в случае поломки одного из используемых каналов или управлением, например, потолочным вентилятором.

Как отремонтировать люстру удалением перегоревшего контроллера

Если контроллер или пульт неисправны, а нужно, чтобы люстра работала, то можно подключить лампочки и светодиоды напрямую.

Для этого нужно отключить провода, идущие на контроллер с клеммной колодки люстры и с контроллера на драйверы и лампочки. Далее провода лампочек и драйверов присоединить к клеммной колодке люстры, к которым подключался контроллер, как показано на схеме. Тогда люстру можно будет включать настенным выключателем.

Если настенный выключатель двухклавишный, то можно подключить источники света люстры раздельно и тогда появится возможность включать их по отдельности или одновременно.

Пример ремонта светодиодной люстры с ДУ

Принесли мне в ремонт светодиодную люстру VELANTE с пультом дистанционного управления, в которой одна из двух цепочек светодиодов не включалась. Лампы зажигались все.

Судя по поведению люстры, неисправными могли быть:- контроллер, драйвер или светодиоды. Для проверки люстра была подключена с помощью вилки со шнуром к питающей сети.

Сначала с помощью мультиметра было проверено наличие напряжения на выходе контроллера соответствующего канала. При нажатии кнопки на пульте оно появилось величиной 220 В. Следовательно контроллер был исправен.

Для проверки исправности светодиодного драйвера было измерено напряжение на его выходе. Внешний вид его показан на фотографии. Стоит отметить, что драйвер для светодиодов выполнен по одной из схем светодиодных ламп и вместе с цепочкой последовательно соединенных светодиодов представляет собой светодиодную лампу, разделенную на две части: — драйвер и цепочка светодиодов.

Напряжение составило 194 В, следовательно драйвер тоже исправен и стало очевидно, что перегорел один из светодиодов. Если нет под руками вольтметра, то проверить контроллер можно подключив вход драйвера непосредственно к сети 220 В.

Для поиска перегоревшего светодиода без приборов нужно взять отрезок изолированного провода, снять с его концов изоляцию на длину 5 мм и последовательно замыкать выводы светодиодов в цепочке. Если будет закорочен неисправный светодиод, то все остальные засветятся.

Но возможен редкий случай, когда в цепочке окажется более одного перегоревшего светодиода. В таком случае описанный способ не поможет и понадобится мультиметр.

Мультиметр включается в режим измерения переменного напряжения, один конец щупа подключается к одному из проводов, выходящих из драйвера, а вторым к выводу любого светодиода в середине цепочки. Если напряжение есть, то касаются следующих светодиодов в направлении подключения первого щупа. В противном случае в обратном направлении.

Светодиод, на одном из выводов которого напряжение есть, а на другом нет, и есть перегоревший. Его нужно заменить исправным и если цепочка не засветилась, продолжить поиск следующего неисправного светодиода.

При рассмотрении неисправного светодиода через увеличительное стекло, были замечено незначительное почернение у одного из выводов распайки кристалла.

Светодиоды в цепочке были вставлены в колодки, без пайки. Вместо сгоревшего светодиода был вставлен подобный от светодиодной лампы. Все остальные засветились.

Но в данной люстре были установлены двухцветные светодиоды. Особенность их работы заключалась в том, что при изменении полярности подаваемого на них напряжения цвет свечения светодиода изменялся с синего цвета на красный цвет.

Поэтому пришлось приобретать в магазине продажи люстр такого же типа. Светодиоды покупал хозяин люстры, и какой они марки мне узнать у него не удалось.

Для интереса измерял падение напряжения на светодиоде при свечении его сначала красным, а затем синим цветом.

Показания мультиметра вы видите на представленной фотографии. Возможно, эта информация пригодится при проверке светодиодов омметром.

Ремонт светодиодной люстры с пультом дистанционного управления своими руками закончен, и можно обратно подвешивать ее на потолок.


Дамир 07.12.2021

Здравствуйте!
Поменял 27 светодиодов в люстре, но они светят лишь еле видно. В схеме их 52 штуки. Так понимаю видимо ток у них больше, чем у родных. В драйвере резистор на 810 Ом, видимо другой номинал нужен.
Подскажите пожалуйста. Спасибо.

Александр

Здравствуйте, Дамир!
Совсем недавно столкнулся с такой же ситуацией при ремонте светодиодной люстры. Заменил 13 неисправных светодиодов, но люстра светила еле заметно. При этом в люстре было две независимых цепочки светодиодов по 58 штук в каждой, и они обе светили не ярко.
Заподозрил, что какой-то светодиод просто ограничивает ток, так как измерял параметры одного из светодиодов с помощью блока питания и определил, что для его полноценного свечения нужен ток 20 мА. Менял перегоревшие светодиоды, рассчитанные на такой же ток.
Пришлось последовательно перемычкой из проволоки замыкать выводы каждого светодиода в цепочке и при замыкании одного из них все остальные ярко засветили. После его замены неисправного светодиода люстра стала светить ярко.
Если заменить в цепочке светодиодов один из них или несколько светодиодами, рассчитанными на больший ток, то это не повлияет на яркость свечения остальных светодиодов, просто новые будут светить не на полную мощность. Это связано со спецификой работы светодиодных драйверов, ограничивающих ток до заданной величины.

Виктор 15.12.2021

Здравствуйте!
Подскажите пожалуйста: — в люстре 3 цепи. При выходе из строя контролера или драйвера не включаются сразу все цепи, или какая-то одна?

Александр

Здравствуйте, Виктор.
Если рассмотреть типовую электрическую схему люстры с дистанционным управлением, то видно, что питающее напряжение сначала поступает на контроллер, а с него уже на драйверы.

Таким образом, если выйдет из строя контроллер, то возможны два варианта отказа люстры. Если откажет в нем микросхема, то включить с пульта люстру будет невозможно, а если вышло из строя одно из реле Р1 или Р2, то не будет подаваться питающее напряжение на соответствующий драйвер или лампу. Источники света, подключенные к этому драйверу или к выходу контроллера светить не будут. Остальные лампы и светодиоды будут работать в штатном режиме.
Если выйдет из строя драйвер, то не будет светить только цепь ламп или светодиодов, которая подключена к нему.

Виктор

СРАСИБО за ответ!
Вышел из строя контроллер TC 82-28. Google и aliexpress беспомощны….
Посоветуйте где его искать.

Александр

Виктор, поисковеки беспомощны если искать точно такой же. Но контроллеры в люстрах используются универсальные и можно неисправный заменить любым другим аналогичным.
Например, на Aliexpress есть много анологичных, при поиске надо набирать фразу:
Пульт-передатчик дистанционного управления
и найдете несколько десятков подходящих.
Кстати, с помощью такого контроллера можно дистанционно управлять не только лампами в люстре, а и любыми другими электроприборами. Главное, чтобы напряжение и мощность подключаемых электроприборов соответствовали параметрам контроллера.

своими руками, в домашних условиях

1. Схемы люстр с пультом

2. Неисправности люстры с пультом

2.1. Люстра не включается с пульта

2.2. Люстра щелкает, но не включается

2.3. Люстра не работает должным образом с пультом

2.4. Светодиоды и лампочки не горят

2.5. Другие неисправности

3. Ремонт люстры с дистанционным управлением

3.1. Замена блока управления люстрой

В последние годы стали популярны люстры с дистанционным управлением. Их преимущество не только в том, что светом можно управлять, не вставая с кресла. Замена однорожковой люстры на многорожковую с возможностью раздельного управления светоизлучающими элементами обычным способом приводит к необходимости замены электропроводки, вскрытия декоративной отделки стен и т.п. вместо обычной лампы можно легко подключить пульт дистанционного управления. Вы можете купить такое устройство в комплекте, а можете приобрести комплект для самостоятельной установки в готовую люстру.

Комплект дистанционного управления для самостоятельной установки.

При всех достоинствах такого решения немало неприятностей у владельцев вызывает низкая надежность таких устройств. Но их можно отремонтировать, имея минимальный набор инструментов и первоначальную квалификацию.

Схемы люстр с ДУ

Прежде чем говорить о ремонте неисправной люстры с ДУ, необходимо выяснить, как функционирует система в целом. Это поможет диагностировать проблему и сэкономить время.

Общая схема дистанционного управления люстрой основана на том же принципе, что и дистанционное управление любой бытовой электроникой с одним отличием — управление люстрой осуществляется не по ИК, а по радиоканалу. Это связано с тем, что обычный инфракрасный канал связи может забиваться помехами от близко расположенного мощного источника света.

Блок-схема системы дистанционного управления люстрой.

Передающая часть формирует команду в виде последовательности импульсов, излучаемых антенной. Сбоку от люстры расположены приемная часть, состоящая из:

  • Приемная антенна, в которой индуцируется ЭМП от электромагнитного сигнала передатчика;
  • Сам приемник, преобразующий ЭМП в последовательность электрических импульсов;
  • Дешифратор сигналов, который по команде выбирает, какой осветитель следует включить или выключить.

Исполнительной частью являются транзисторные ключи, управляющие электромагнитными реле. Контакты каждого реле включают осветительный прибор, который может быть светодиодным или на основе энергосберегающих ламп (в одной люстре могут использоваться оба элемента). Лампы накаливания в таких осветительных приборах не используются из-за большой потребляемой мощности и необходимости использования реле с усиленными контактами.

Передающая часть выглядит как пульт ДУ бытовой электронной техники и построена по аналогичному принципу. Единственное отличие — передающая антенна вместо инфракрасного светодиода.

Схема контроллера управления освещением.

Работу приемной и исполнительной частей разберем на примере типовой схемы люстры с двумя светильниками. По аналогичному принципу построены и другие осветительные приборы.

Схема блока питания построена по бестрансформаторному принципу. Конденсатор С2 гасит избыточное напряжение. Затем устанавливается выпрямитель мостового типа со сглаживающим конденсатором, благодаря чему получается постоянное напряжение 12 В для питания обмоток реле. Для обеспечения стабильного напряжения 5В для слаботочной части используется интегральный стабилизатор DA1. Это питает радиочастотный приемник и декодер.

Модуль YDK-30 служит радиоприемником (РЧ). Он преобразует ЭДС, наведенную в антенне, в последовательность импульсов с амплитудой, достаточной для работы декодера. Декодер построен на микросхеме HS153. При получении команды дешифратор включает или выключает соответствующий транзисторный ключ. Этот ключ, в свою очередь, управляет электромагнитным реле, которое подает напряжение на соответствующий светильник. Светильники построены на светодиодных или галогенных лампах с соответствующим драйвером или электронным пускорегулирующим аппаратом.

Важно! Практически все схемы приемной и исполнительной частей ДУ китайского производства (даже с заверениями на упаковке, что прибор разработан в Германии) имеют бестрансформаторную схему питания с гасящими резисторами или конденсаторами. При ремонте или проверке цепи необходимо иметь в виду, что все элементы находятся под полным напряжением 220 В. Несоблюдение требований техники безопасности может привести к поражению электрическим током.

Люстра с ДУ неисправность

Перед тем, как приступить к ремонту люстры с ДУ, необходимо провести тщательную диагностику и выявить неисправный элемент. Починить лампу «научным методом» — не лучшая идея. Это может привести к неоправданным финансовым и временным затратам.

Люстра не включается с пульта

Если люстра не реагирует на нажатие кнопок на пульте, первое, что следует проверить в этом случае — живы ли батарейки. На них можно измерить напряжение, можно сразу заменить гальванические элементы.

Возможны два варианта:

  • Пульт дистанционного управления неисправен;
  • Приемная часть неисправна.

В первом случае нужно попытаться найти пульт от аналогичной люстры и попробовать управлять ею. Если все в порядке, следует отремонтировать пульт. Если нет… Точно определить работоспособность передающей части можно только зная ее рабочие частоты и имея радиоприемник на эти частоты. Проще найти другой пульт или положиться на свою интуицию.

Если ваша интуиция подсказывает вам, что неисправность находится на стороне люстры, вам следует начать с проверки питания. Вероятность одновременного выхода из строя всех транзисторных переключателей и реле очень мала. А вот отдельные элементы в цепи питания могут выйти из строя. Проверить напряжение на сглаживающем конденсаторе после диодного моста. Если оно сильно отличается от 12-15 В, то необходима диагностика и ремонт выпрямителя. Если все в порядке, проверьте напряжение на выходе интегрального регулятора — в данном случае +5 В. Измерьте внимательно, помня, что все радиоэлементы находятся под напряжением 220 В.

При наличии напряжения необходимо убедиться в наличии импульсов на выходе приемника при нажатии кнопок пульта. Это можно сделать с помощью осциллографа. Если его нет, можно попробовать сделать простой светодиодный пробник.

Схема простого тестера светодиодов.

Если вам посчастливилось увидеть мигание светодиода, то радиочастотный приемник исправен.

Важно! Перед проверкой цепей осциллографом необходимо убедиться, что его вход рассчитан на напряжение не ниже 310В (амплитудное напряжение сети). В противном случае любая ошибка проводки может привести к повреждению устройства.

При наличии импульсов на выходе ВЧ модуля (входе дешифратора) необходимо проверить реакцию дешифратора на команды. Выходы, управляющие транзисторными переключателями, должны показывать и выходить из уровня 1 при подаче сигналов дистанционного управления. Проверить это можно мультиметром в режиме вольтметра или тем же щупом.

Видео урок: Схема диагностики и ремонта светодиодной люстры с дистанционным управлением.

Люстра щелкает, но не включается

Если при подаче команд через пульт слышны щелчки реле, значит проблема в:

  • передающей части;
  • Цепь питания приемной и исполнительной частей;
  • декодер;
  • Транзисторные ключи и обмотки реле.

А возможно неисправны (перегорели) светоизлучающие элементы (их электронные цепи) или контакты реле. Так как одновременный выход из строя всех ламп маловероятен, причину следует искать в контактной группе — тут более реальным выглядит одновременное перегорание. Причиной может быть несоответствие рабочего тока контактов реле и тока потребления ламп. Со временем это приводит к потере проводимости.

Если реле можно разобрать, можно попробовать почистить контакты. Если нет, то необходимо заменить реле.

Можно заменить элемент на такой же, но особого смысла нет — через какое-то время контакты снова выйдут из строя. Следует постараться выбрать реле помощнее, насколько позволяют место и установочные размеры. Некоторые типы реле и токи, коммутируемые при 220 В переменного тока, приведены в таблице ниже.

Relay type HRS-4H SRD-12VDC SRA-12VDC JS-1
Rated current, A 5 10 20 10

Важно! Не рекомендуется использовать автомобильные реле в качестве замены штатным реле или самодельным реле. Их обмотки потребляют слишком большой ток, а контакты не рассчитаны на коммутируемое напряжение 220 В.

Также в некоторых случаях наблюдается нарушение пайки контактов реле из-за постоянного нагрева. Перед заменой внимательно осмотрите площадки, где припаяны контакты, и попробуйте…попробуйте припаять…..Иногда это помогает.

Тематическое видео: Светодиоды

Неправильная работа пульта

Бывает, что часть ламп управляется с пульта, а часть не реагирует на нажатия кнопок. Причиной может быть физический износ кнопок. Радикальный способ — замена пульта. Вы можете поискать ремкомплекты для ремонта пультов в магазинах или на интернет-рынках. В эти комплекты входят запасные контакты для кнопок.

Балластный конденсатор является ненадежным звеном в цепи.

Также на специализированных форумах встречаются сообщения о неисправности люстры из-за некачественного пленочного конденсатора в цепи питания. При этом 1-й канал продолжает работать, 2-й и 3-й нет. Это легко исправить — нужно только заменить конденсатор.

Не горят светодиоды и лампочки

Если все работает, но часть светодиодных или галогенных лампочек перестала светиться, то надо искать проблему в них или в драйверах (ЭПРА).

Драйвер для подключения от 2 до 22 светодиодов.

Иногда перегорает один элемент в цепочке светодиодов. Найти его можно с помощью прослушки и заменить. Или просто замкните его в надежде, что водитель его вытащит. Не стоит слишком доверять этому методу, т.к. во многих светильниках в целях экономии места и удешевления вместо полноценного драйвера ставят демпфирующий резистор. А вот диагностировать и ремонтировать такого «драйвера» несложно. Достаточно проверить сопротивление мультиметром. Если в LED-светильнике используется полноценный регулятор тока, для его ремонта потребуются инструменты и навыки.

Внешний вид «электронного трансформатора».

Работоспособность галогенных ламп можно проверить, заменив их заведомо неисправными элементами. Электронный трансформатор, питающий осветительный элемент, можно заменить или отремонтировать.

Типовая схема «электронного трансформатора».

Все полупроводниковые элементы (транзисторы, диоды) можно проверять подряд. Элементы обмотки обычно имеют признаки возгорания при выходе из строя. Чтобы найти неисправность остальных деталей, придется поработать приборами. В первую очередь локализуйте неисправность, проверив наличие постоянного напряжения 220 В на выходе моста. Далее с помощью осциллографа проверить наличие колебаний на выходе импульсного трансформатора и по полученной информации найти неисправный элемент.

Другие неисправности

В процессе эксплуатации люстр могут возникать и другие неисправности. Описание всех возможных вариантов бесконечно и выходит за рамки обзора. Поэтому в каждом конкретном случае вам придется искать их самостоятельно. Это не всегда просто, нужно будет включать смекалку, читать техническую литературу. Но это единственный способ улучшить навыки.

Ремонт люстры с пультом своими руками

После качественно проведенной диагностики ремонт не составит труда. Она сводится к замене выявленного неисправного элемента. Вы можете купить эти компоненты в магазинах электронных компонентов или в Интернете.

Читайте также

Сборка и подключение люстры



Замена блока управления люстрой

Если диагностика контроллера не дала вам четких результатов и владелец считает нецелесообразным покупать новую приемно-передающую часть комплект, можно переключить люстру на местное управление от двухкнопочного выключателя света. Это преобразование целесообразно делать, если люстра с дистанционным управлением установлена ​​на место люстры, которая раньше включалась таким образом, и соответствующая проводка уже имеется. В противном случае придется проводить дополнительную проволоку, а это вскрытие декоративной облицовки стен и потолков, сверление отверстий и т. д.

Схема подключения осветителя в обход контроллера.

Если проводка уже готова, можно подключить светильник, не вмешиваясь во внутреннюю схему, с помощью имеющейся клеммной колодки для внешних подключений. Преимущество этого варианта в том, что если владелец решит в будущем заменить контроллер, перемонтаж будет минимальным.

Опыт показывает, что при выходе из строя люстры с дистанционным управлением вполне реально дать ей вторую жизнь. Вам понадобится небольшой набор инструментов, базовые знания электротехники и желание думать.

Пульт дистанционного управления потолочным вентилятором Harbour Breeze не работает? Подробное руководство по поиску и устранению неисправностей и замене — потолочные вентиляторы и освещение Hampton Bay

Пульт дистанционного управления Harbour Breeze

, или универсальный пульт дистанционного управления, который будет работать так же хорошо, как и оригинальный, за небольшую цену. Потратив много часов на изучение наиболее распространенных проблем, а также лучших решений и лучших сменных пультов, мы составили подробное руководство ниже по ремонту или замене пульта дистанционного управления Harbour Breeze, поэтому, пожалуйста, читайте дальше.

Если ваш пульт дистанционного управления потолочным вентилятором Harbour Breeze не работает, наиболее распространенная проблема заключается в том, что скачок напряжения мог привести к очистке памяти пульта дистанционного управления или, возможно, необходимо заменить батареи пульта дистанционного управления. Чтобы устранить эти проблемы, вам необходимо заменить батарею в пульте дистанционного управления и повторно синхронизировать пульт с ресивером.

Это короткие и простые ответы, но чтобы узнать, как повторно синхронизировать пульт с ресивером, а также узнать о других возможных причинах того, что ваш пульт не работает, пожалуйста, прочитайте дальше. Как и было обещано, мы также покажем вам, как получить работающую замену за небольшую часть цены. Фактически, повторная синхронизация пульта дистанционного управления требует, чтобы вы знали, где находится кнопка обучения и как ее правильно использовать. Из этой статьи вы также узнаете следующее:

  • Где находится кнопка дистанционного обучения потолочного вентилятора Harbour Breeze и как выполнить повторную синхронизацию с ней?
  • Как мне сбросить пульт дистанционного управления потолочным вентилятором Harbour Breeze?
  • Общие проблемы с пультом дистанционного управления потолочным вентилятором Harbour Breeze и способы их устранения
  • Как программировать пульт дистанционного управления потолочным вентилятором Harbour Breeze?
  • Какой размер батареи дистанционного управления потолочным вентилятором Harbour Breeze вам нужен?
  • Will a Harbour Breeze Универсальный пульт дистанционного управления потолочным вентилятором Хорошо работаете?
  • Как получить потолочный вентилятор Harbour Breeze Дистанционная замена
  • Что такое удаленное приложение для потолочного вентилятора Harbour Breeze?
  • Что такое комплект дистанционного управления потолочным вентилятором Harbour Breeze?
  • Как установить пульт дистанционного управления потолочным вентилятором Harbour Breeze

Я также включил несколько изображений и видеороликов, которые могут быть полезны при выявлении любых проблем с вашим пультом дистанционного управления и помогут вам выполнить предлагаемое решение.

Где находится кнопка дистанционного обучения потолочного вентилятора Harbour Breeze и как с ней повторно синхронизироваться?

Кнопка дистанционного обучения потолочного вентилятора Harbour Breeze расположена на задней панели пульта дистанционного управления рядом с батареей. Вам нужно будет снять заднюю крышку, чтобы получить доступ к кнопке обучения. Кнопка обучения используется для синхронизации пульта с потолочным вентилятором.

Кнопка дистанционного обучения потолочного вентилятора Harbour Breeze

В более новых пультах дистанционного управления Harbour Breeze используется кнопка обучения а не несколько DIP-переключателей. На пульте все еще может быть 1 DIP-переключатель, который можно переключить на 0 или 1. Если он переключен на 0, то любой потолочный вентилятор будет работать с этим пультом в пределах 40 футов.

Если вы установите DIP-переключатель в положение 1 и нажмете «Обучение», то пульт дистанционного управления найдет уникальный код только для этого пульта и потолочного вентилятора, который находится поблизости . Убедитесь, что все остальные вентиляторы выключены, иначе они также будут включены в уникальный код и будут включаться и выключаться этим пультом.

Теперь подойдите к другому потолочному вентилятору и включите его, не забывая выключить все другие потолочные вентиляторы поблизости. При нажатии другого пульта дистанционного управления кнопка «Обучение» и пульт найдут другой уникальный код только для этого потолочного вентилятора. При использовании этого метода нет ограничений на количество потолочных вентиляторов, которые вы можете разместить в непосредственной близости.

Только помните, что при использовании кнопки «Обучение» вам нужно будет отключить основное питание потолочного вентилятора, а затем снова включить его. Убедитесь, что в течение 30 секунд вы используете отвертку или что-то подобное, чтобы нажать и удерживать кнопку «Обучение» на пульте дистанционного управления потолочным вентилятором не менее 3 секунд . Потолочный вентилятор Harbour Breeze включится, а индикаторы вентиляторов (если у вентилятора есть блок подсветки) мигнут три раза , это сигнализирует об успешной синхронизации.

В приведенном выше видео показано, где найти кнопку «Обучение» на пульте дистанционного управления. Еще одна вещь, которую следует отметить, это то, что кнопка «Обучение» является кнопкой сброса.

Если вы по-прежнему обнаружите, что ваш потолочный вентилятор не синхронизируется с вашим пультом дистанционного управления, попробуйте удерживать кнопку «Обучение» и одновременно нажимать кнопку освещения или скорости вентилятора на передней панели пульта дистанционного управления.

Как сбросить настройки пульта дистанционного управления потолочным вентилятором Harbour Breeze?

Чтобы перезагрузить пульт дистанционного управления потолочным вентилятором Harbour Breeze, необходимо выключить, а затем включить питание, а затем нажать кнопку «сброс» или кнопку «обучения» под задней крышкой пульта дистанционного управления. Убедитесь, что вы удерживаете кнопку сброса до тех пор, пока не загорится свет, а скорость потолочного вентилятора не станет средней.

Если на вашем пульте дистанционного управления есть кнопка «Обучение», следуйте приведенным выше инструкциям, чтобы при необходимости синхронизировать вентилятор и пульт. Если на вашем пульте дистанционного управления и вентиляторе есть DIP-переключатели, обязательно выберите те же настройки DIP-переключателей на пульте дистанционного управления, что и на потолочном вентиляторе. Как правило, это старая школа, так как новые вентиляторы не имеют DIP-переключателей на самом вентиляторе.

Более новые вентиляторы могут иметь пульт дистанционного управления, который может иметь микропереключатели, что означает, что вы просто должны убедиться, что каждый пульт имеет разные настройки микропереключателя, прежде чем нажимать кнопку «Обучение». Итак, например, если на моем пульте дистанционного управления есть четыре микропереключателя с номерами от 1 до 4, и я установил их все в положение 0, то, когда я включаю потолочный вентилятор и убеждаюсь, что я включаю свет на вентиляторе, если на нем есть свет, Я нажму кнопку «обучиться». Когда пульт и вентилятор синхронизируются, индикатор потолочного вентилятора мигнет 3 раза.

Затем для следующего потолочного вентилятора и пульта дистанционного управления я бы выбрал другую комбинацию настроек двухпозиционного переключателя , например, двухпозиционный переключатель 1 вы бы установили на 1, а остальные на 0. Затем выполните синхронизацию, следуя тому же процесс нажатия кнопки «обучение».

Помните, что это только для пультов с DIP-переключателями. У некоторых нет DIP-переключателей, или у некоторых есть один DIP-переключатель, который вы просто устанавливаете на 1, а затем удерживаете кнопку «обучение», и для каждого вентилятора будет сгенерирован уникальный код, как объяснялось ранее.

Если вы сомневаетесь, прочтите руководство, прилагаемое к потолочному вентилятору Harbour Breeze.

Прочтите нашу статью о различных возможных комбинациях настроек микропереключателей: Настройки микропереключателей для потолочного вентилятора

В приведенном ниже видео показано, как синхронизировать потолочный вентилятор с пультом дистанционного управления, если на пульте есть микропереключатели и кнопка обучения . Видео также покажет вам , как синхронизировать универсальный пульт, если он ранее был синхронизирован, но вам пришлось заменить батарейки, и теперь он больше не работает.

Общие проблемы удаленного управления потолочным вентилятором Harbour Breeze и способы их устранения

Ниже приведены некоторые из наиболее распространенных проблем удаленного управления Harbour Breeze, а также лучшие решения, которые мы смогли найти для их устранения. Они не перечислены в определенном порядке, поэтому пролистайте их, чтобы увидеть, подходит ли одна из проблем и решений к вашей ситуации.

Дистанционный свет потолочного вентилятора Harbour Breeze остается включенным

Дистанционный свет вашего потолочного вентилятора останется включенным, если кнопка на пульте дистанционного управления застряла в нажатом положении. Слегка нажмите на кнопки еще раз, чтобы попытаться освободить их из этого нажатого положения.

Если это не выключает свет на пульте, откройте отсек для пульта, чтобы получить доступ к резиновым кнопкам и убедитесь, что резиновые контакты переключателей не залипли.

Вам придется проверить их все и попытаться освободить их, если они застряли на контакте. Возможно, вы захотите использовать немного спирта для очистки точек контакта, чтобы убедиться, что на них нет грязи или грязи, из-за которых кнопка остается в контакте с переключателем. После того, как вы это сделаете, снова соберите устройство и снова проверьте, не погас ли свет.

Если эти методы не помогли исправить пульт дистанционного управления, возможно, вам потребуется запасной пульт. Прочтите нашу статью ниже, чтобы узнать, как найти замену пульту Harbour Breeze.

Потолочный вентилятор Harbour Breeze не реагирует на пульт дистанционного управления

Если потолочный вентилятор не реагирует на пульт дистанционного управления, это может быть связано с ослабленным проводом в приемном блоке, перегоревшим приемным блоком или пультом дистанционного управления. необходимо сбросить или повторно синхронизировать с вентилятором.

Ресивер расположен в корпусе потолочного вентилятора у потолка. Если вы собираетесь заменить блок ресивера, убедитесь, что вы отключили питание вентилятора, прежде чем разбирать и переустанавливать новый ресивер. Даже если вы просто проверяете проводку и убедитесь, что все контакты в порядке, вам нужно будет отключить все питание вентилятора, прежде чем продолжить, в противном случае мы рекомендуем обратиться к квалифицированному электрику для осмотра.

Если ваш пульт дистанционного управления необходимо повторно синхронизировать или сбросить, проверьте подзаголовок « Как выполнить сброс моего пульта дистанционного управления потолочным вентилятором Harbour Breeze » выше, где мы уже подробно обсуждали это.

Как запрограммировать пульт дистанционного управления потолочным вентилятором Harbour Breeze?

Чтобы запрограммировать пульт дистанционного управления потолочным вентилятором Harbour Breeze, вам потребуется либо использовать кнопку «обучения», либо установить микропереключатели на пульте дистанционного управления в соответствии с настройками микропереключателей на потолочном вентиляторе.

Это довольно простая процедура, которая подробно описана выше в разделе о сбросе потолочного вентилятора.

Если ваш потолочный вентилятор Harbour Breeze оснащен двухпозиционными переключателями, все, что вам нужно сделать, это убедиться, что все настройки двухпозиционных переключателей на потолочном вентиляторе должны быть такими же, как и на вашем пульте дистанционного управления. Настройки двухпозиционного переключателя потолочного вентилятора обычно можно найти на удаленном приемнике, расположенном на корпусе потолочного вентилятора у потолка.

Посмотрите видео ниже, чтобы увидеть пример того, где вы можете найти настройки DIP-переключателя на приемнике . Помните, что любые электромонтажные работы должны выполняться квалифицированным электриком.

Какой размер батареи дистанционного управления потолочным вентилятором Harbour Breeze вам нужен?

Размер батареи для пульта дистанционного управления потолочным вентилятором Harbour Breeze — 12-вольтовая батарея A23.

Если вы используете универсальный пульт дистанционного управления, размер батареи может отличаться. Некоторые универсальные пульты дистанционного управления, предназначенные для потолочных вентиляторов Harbour Breeze, используют батарейки типа AAAA, в то время как другие могут использовать 9-вольтовую батарею, поэтому лучше свериться с руководством, прилагаемым к вашему пульту дистанционного управления или потолочному вентилятору.

Будет ли удаленно работать универсальный потолочный вентилятор Harbour Breeze?

Универсальный пульт дистанционного управления для потолочного вентилятора Harbour Breeze будет прекрасно работать с вашим потолочным вентилятором, если у вас есть пульт дистанционного управления нужной модели.

Многие пульты дистанционного управления потолочными вентиляторами теперь можно заменить универсальными пультами дистанционного управления, которые прекрасно работают. Многие из этих пультов можно найти на Amazon, используя поисковую фразу « Harbour Breeze Remote » (партнерская ссылка на Amazon).

Прочтите список пультов дистанционного управления, которые вы собираетесь купить, так как продавец часто объясняет, какие ограничения могут быть у пульта и какие требования предъявляются к вашему потолочному вентилятору. Проведя небольшой поиск, вы сможете легко найти пульт дистанционного управления, который подойдет к вашему потолочному вентилятору.

Например, если вы хотите купить сменный пульт дистанционного управления для потолочного вентилятора Eogifee 35T, представляющий собой универсальный пульт дистанционного управления, предназначенный для потолочных вентиляторов Harbour Breeze, вам необходимо убедиться, что оригинальный пульт имеет FCCID: L3HFAN35T1 или L3HFAN35T, написанный на задняя часть пульта или оригинальная модель пульта: FAN53T, KUJCE9103, FAN-35T, FAN-11T или FAN-HD5.

Как получить пульт дистанционного управления для потолочного вентилятора Harbour Breeze

Первое место, где можно проверить наличие пульта дистанционного управления для замены Harbour Breeze, — это Lowes, поскольку они являются основным дистрибьютором, и Litex Industries, поскольку они являются производителями потолочных вентиляторов Harbour Breeze.

Мы подробно рассказываем о том, как связаться с Lowes и Litex Industries в нашей статье: Запчасти для потолочного вентилятора Harbour Breeze

Я бы порекомендовал сначала посетить веб-сайт Lowes, чтобы узнать, есть ли какие-либо пульты дистанционного управления, подходящие для вашего потолка. поклонник. Они будут оригинальными и поэтому могут быть немного дороже, чем другие варианты, которые мы упоминаем ниже. Однако я обнаружил, что количество сменных пультов на веб-сайте Lowes очень ограничено.

Следующее место, где я буду искать, будет на Amazon, используя поисковую фразу « Harbour Breeze Ceiling Fan Remotes » (партнерская ссылка на Amazon). Там вы найдете гораздо больше вариантов, так как это универсальные пульты.

Вам нужно будет прочитать описание продавца, чтобы убедиться, что пульт дистанционного управления будет работать с вашей конкретной моделью потолочного вентилятора Harbour Breeze . Цены также очень разумны, и вы получаете дополнительное преимущество, проверяя, что другие оставили в отзывах. Они часто упоминают, насколько успешно пульт работал с их конкретной моделью.

Наконец, если вам не удалось найти нужный пульт дистанционного управления, позвоните производителям в Litex Industries. Я позвонил им и нашел их очень полезными. Посмотрите видео ниже и ознакомьтесь с полным текстом статьи с контактной информацией здесь: Запасные части Harbour Breeze

Что такое приложение для удаленного управления потолочным вентилятором Harbour Breeze?

Приложение для удаленного управления потолочным вентилятором можно загрузить в любом магазине приложений, чтобы управлять потолочным вентилятором с помощью смартфона.

Для выполнения этой работы вам может понадобиться пульт дистанционного управления Bluetooth или купить совместимый универсальный пульт дистанционного управления, к которому можно подключить смартфон.

Взгляните на эти Универсальные пульты дистанционного управления (партнерская ссылка на Amazon)

Пульт и смартфон будут сопряжены, чтобы вы могли управлять потолочным вентилятором. Ознакомьтесь с представленным ниже универсальным пультом дистанционного управления, который также поддерживает Wi-Fi и Smart.

Вы просто добавите интеллектуальный контроллер вентилятора к потолочному вентилятору Harbour Breeze, чтобы включить Wi-Fi и полностью дистанционно управлять им. Вы должны иметь возможность изменять скорость вентилятора или управлять светом с помощью смартфона.

Что такое комплект дистанционного управления потолочным вентилятором Harbour Breeze?

Комплект дистанционного управления потолочным вентилятором Harbour Breeze включает ручной пульт дистанционного управления вместе с приемником, который помещается в корпус потолочного вентилятора, что позволяет управлять потолочным вентилятором с помощью пульта дистанционного управления.

Вам может понадобиться проверить, какой дистанционный комплект совместим с вашим потолочным вентилятором, прочитав описания продавцов. Эти дистанционные комплекты можно даже использовать для дистанционного управления потолочным вентилятором, который обычно не управляется дистанционно. Но вам нужно убедиться, что вы выбрали правильный комплект для этого, и вам нужно прочитать требования продавцов.

Одним из лучших является универсальный комплект пульта дистанционного управления и приемника для потолочного вентилятора (партнерская ссылка на Amazon)

Чтобы узнать, какие аксессуары доступны, ознакомьтесь с постом: Аксессуары Harbour Breeze, который охватывает большинство настраиваемых параметров.

Как установить пульт дистанционного управления потолочным вентилятором Harbour Breeze

После того, как вы откроете кожух потолочного вентилятора, вы найдете там три цветных провода. Белый провод — это нейтральный провод, черный провод будет питать потолочный вентилятор, а синий — свет. К этим проводам вы прикрепите приемник дистанционного управления.

Меры предосторожности перед началом работы

Предупреждение. Если вы не являетесь квалифицированным электриком, то мы рекомендуем привлекать квалифицированного электрика для подключения проводов.

Перед запуском убедитесь, что питание потолочного вентилятора отключено. Помните, что питание должно отключаться прямо на выключателе.

Приступим к работе

Осторожно выкрутите винты, которые удерживают кожух потолочного вентилятора на месте. После снятия вы сможете четко идентифицировать проводку потолочного вентилятора вместе с соответствующим подвесным кронштейном, который прикреплен к электрической коробке вентиляторов.

Далее вам нужно определить провода.

Найдите белые провода, которые соединяют электрическую коробку с потолочным вентилятором. Вам нужно будет разделить эти два белых провода, разъединив их. Отсоедините, открутив белый провод от электрической коробки. Затем вы сделаете то же самое с черным проводом и синим проводом. Там же будет зеленый провод, не отсоединяйте этот провод.

Новый ресивер будет иметь те же белые, синие и черные провода, что и те, что находятся внутри кожуха вентилятора. Приемник будет иметь сторону потолочного вентилятора, которая может быть помечена как таковая на приемнике, приемник будет иметь этикетки, которые идентифицируют провод осветительного прибора, провод двигателя и нейтральный провод.

Затем на противоположной стороне удаленного приемника также будут белый, черный и синий провода, которые вам нужно будет подключить к соответствующим цветам на электрической коробке потолочного вентилятора.

Подсоедините провода

Соедините провода приемника с проводами электрической коробки. Убедитесь, что все цвета проводов совпадают, а затем используйте соединитель для каждой пары подключенных проводов. Наконец, вам нужно будет подключить черный и белый провода на удаленном приемнике к проводам соответствующего цвета на электрической коробке вентиляторов. После того, как вы подключили и сопоставили все провода, вы можете поместить дистанционный приемник за кронштейн потолочного вентилятора.

Проверка потолочного вентилятора и пульта дистанционного управления

Вкрутите винты кожуха потолочного вентилятора. Снова включите питание и проверьте, работает ли потолочный вентилятор. Если потолочный вентилятор работает нормально, проверьте пульт дистанционного управления потолочным вентилятором.

Похожие вопросы

Являются ли пульты дистанционного управления вентиляторами Harbour Breeze универсальными?

Пульты дистанционного управления вентиляторами Harbour Breeze являются универсальными, если потолочный вентилятор оснащен ресивером. Вы также можете приобрести комплекты приемника дистанционного управления, чтобы модернизировать потолочный вентилятор без дистанционного управления.

Где находится модель вентилятора Harbour Breeze?

Номер модели Harbour Breeze можно найти на двигателе потолочного вентилятора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
