Что такое транзистор тестер М328. Как работает прибор GM328A. Какие возможности предоставляет этот многофункциональный тестер. Для чего используется М328 в радиолюбительской практике. Как собрать и настроить тестер транзисторов своими руками.
Что представляет собой транзистор тестер М328

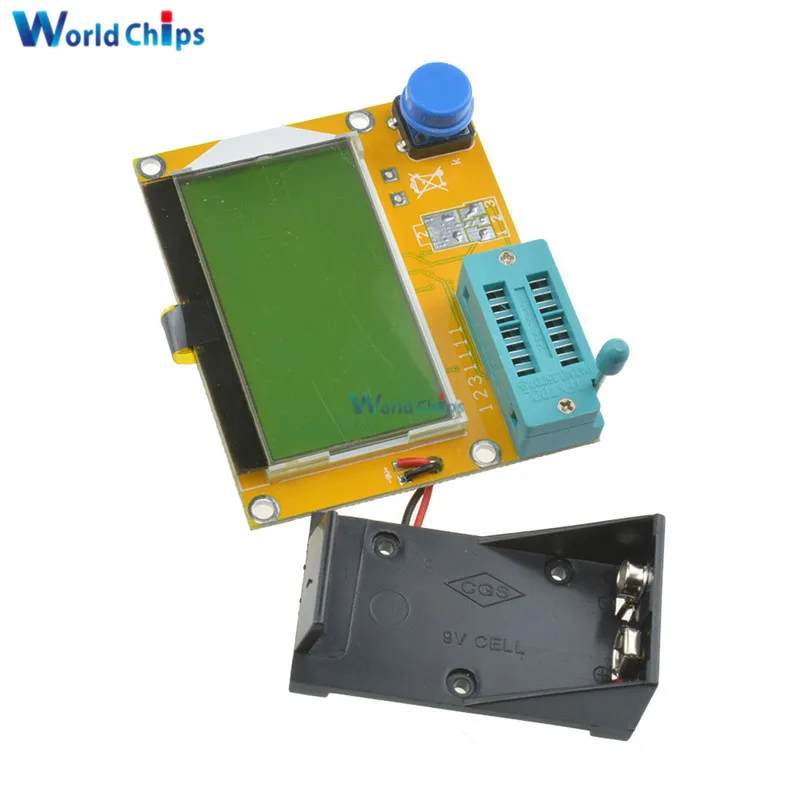

Транзистор тестер М328, также известный как GM328A — это многофункциональный измерительный прибор, предназначенный для проверки и анализа различных электронных компонентов. Данное устройство позволяет автоматически определять тип и параметры транзисторов, диодов, тиристоров, резисторов, конденсаторов, катушек индуктивности и других радиодеталей.
Ключевые возможности тестера М328:
- Проверка транзисторов NPN и PNP типов
- Тестирование полевых транзисторов
- Анализ диодов, светодиодов, стабилитронов
- Измерение параметров резисторов, конденсаторов, индуктивностей
- Определение цоколевки выводов компонентов
- Измерение ESR конденсаторов
- Функция частотомера и генератора сигналов
Благодаря широкому функционалу М328 стал популярным прибором среди радиолюбителей и профессионалов, занимающихся ремонтом электроники. Он позволяет быстро проверять исправность компонентов и определять их ключевые параметры.
Технические характеристики тестера GM328A
Транзистор тестер GM328A обладает следующими техническими характеристиками:
- Микроконтроллер: ATmega328
- Напряжение питания: 6-12 В постоянного тока
- Рабочий ток: 30 мА
- Дисплей: 1,8 дюйма, 160×128 пикселей, 16 бит цвета
- Диапазон измерения сопротивления: 0,01 Ом — 50 МОм
- Диапазон измерения емкости: 25 пФ — 100 мкФ
- Диапазон измерения индуктивности: 0,01 мГн — 20 Гн
- Диапазон измерения частоты: 1 Гц — 1 МГц
- Диапазон измерения напряжения: 0,01 — 50 В (постоянное)
- Генератор прямоугольных импульсов: 1 Гц — 2 МГц
- ШИМ: 10-битный, 0-99%
- Габариты: 78 x 68 x 28 мм
- Вес: 65 г
Как видно из характеристик, прибор обладает широкими измерительными возможностями при компактных размерах. Это делает GM328A удобным инструментом для работы как в лаборатории, так и в полевых условиях.
Функциональные возможности М328
Рассмотрим подробнее основные функции транзистор тестера М328:
Проверка транзисторов
Тестер автоматически определяет тип транзистора (NPN или PNP), расположение выводов, коэффициент усиления по току, пороговое напряжение открытия, утечку тока. Это позволяет быстро оценить исправность и основные параметры транзистора.
Анализ диодов
При подключении диода прибор измеряет прямое падение напряжения, емкость p-n перехода, обратный ток. Определяется правильность распиновки выводов.
Проверка конденсаторов
М328 измеряет емкость конденсаторов в диапазоне от 25 пФ до 100 мкФ. Дополнительно определяется ESR (эквивалентное последовательное сопротивление) и Vloss (добротность) конденсатора.
Измерение индуктивности
Тестер способен измерять индуктивность катушек и дросселей в диапазоне от 0,01 мГн до 20 Гн. Это позволяет проверять различные индуктивные компоненты.
Частотомер
Встроенный частотомер позволяет измерять частоту сигналов в диапазоне от 1 Гц до 4 МГц. Эта функция полезна при настройке и отладке генераторов.
Генератор сигналов
М328 может работать как генератор прямоугольных импульсов с частотой до 2 МГц. Имеется возможность модуляции ШИМ сигнала от 0 до 99%.
Сборка тестера М328 своими руками
Одним из преимуществ транзистор тестера М328 является возможность его самостоятельной сборки. Многие производители предлагают наборы для самостоятельной сборки (DIY kit), которые включают все необходимые компоненты.
Процесс сборки тестера М328 обычно включает следующие этапы:
- Сортировка компонентов из набора
- Пайка резисторов на печатную плату
- Установка и пайка конденсаторов и транзисторов
- Монтаж разъемов и дисплея
- Установка микроконтроллера ATmega328
- Сборка корпуса устройства
После сборки необходимо провести калибровку прибора. Для этого следует выполнить процедуру самотестирования, используя перемычки и эталонный конденсатор, который обычно входит в комплект.
Преимущества и недостатки тестера М328
Рассмотрим основные плюсы и минусы транзистор тестера М328:
Преимущества:
- Широкий функционал в компактном корпусе
- Автоматическое определение типа компонентов
- Возможность самостоятельной сборки
- Наличие дополнительных функций (частотомер, генератор)
- Русифицированный интерфейс в большинстве версий
- Доступная цена
Недостатки:
- Ограниченная точность измерений по сравнению с профессиональными приборами
- Возможные проблемы с качеством компонентов в дешевых наборах
- Необходимость калибровки после сборки
- Риск повреждения при неправильном подключении компонентов
Несмотря на некоторые недостатки, М328 остается популярным выбором среди любителей электроники благодаря своей универсальности и доступности.
Применение тестера М328 в практике радиолюбителя
Транзистор тестер М328 находит широкое применение в практике радиолюбителей и специалистов по ремонту электроники. Рассмотрим основные сценарии использования этого прибора:
Проверка исправности компонентов
М328 позволяет быстро определить, работает ли транзистор, диод или другой полупроводниковый прибор. Это особенно полезно при разборе старой техники или покупке компонентов неизвестного происхождения.
Подбор пар транзисторов
Благодаря возможности точного измерения коэффициента усиления, М328 можно использовать для подбора пар транзисторов с близкими характеристиками. Это важно при конструировании усилителей и других схем, требующих согласованных полупроводников.
Определение неизвестных компонентов
Если у вас есть компонент со стертой маркировкой, М328 поможет определить его тип и основные параметры. Это существенно облегчает работу с неизвестными деталями.
Отладка схем
Функции частотомера и генератора сигналов делают М328 полезным инструментом при отладке различных электронных устройств. Вы можете измерять частоту сигналов в схеме или подавать тестовые импульсы для проверки работы узлов.
Программное обеспечение для М328
Тестер М328 работает под управлением микроконтроллера ATmega328, который можно перепрограммировать для добавления новых функций или исправления ошибок. В сети доступны различные версии прошивок для этого устройства.
Основные возможности, которые предоставляют альтернативные прошивки:
- Дополнительные функции (например, тестирование ИК-приемников)
- Улучшенный пользовательский интерфейс
- Поддержка разных языков
- Исправление ошибок и повышение точности измерений
Перед установкой новой прошивки стоит внимательно изучить ее особенности и убедиться в совместимости с вашей версией аппаратного обеспечения М328.
Советы по использованию тестера М328
Чтобы максимально эффективно использовать возможности транзистор тестера М328, следуйте этим рекомендациям:
- Перед началом работы убедитесь, что прибор правильно откалиброван
- Всегда разряжайте конденсаторы перед их тестированием, чтобы избежать повреждения устройства
- При проверке неизвестных компонентов начинайте с режима автоматического определения
- Регулярно обновляйте прошивку устройства для получения новых функций и исправлений
- Используйте качественный источник питания для обеспечения стабильной работы прибора
- При самостоятельной сборке тестера уделите особое внимание качеству пайки
Соблюдение этих простых правил поможет вам избежать ошибок в измерениях и продлить срок службы вашего тестера М328.
Транзистор тестер GM328A инструкция, обзор и проверка компонентов
GM328A — Многофункциональный прибор для проверки и автоматического обнаружения транзисторов типа NPN и PNP, полевых транзисторов, диодов, спаренных диодов, светодиодов, стабилитронов, тиристоров, дросселей, сопротивлений, конденсаторов с автоматическим определением цоколевки выводов всех компонентов.
Купить тестер GM328A
Инструкция на русском
Характеристики:
Микроконтроллер: Atmega328;
Напряжение питания: 6 — 12 В постоянного тока;
Рабочий ток: 30 мА;
Дисплей: диагональ 1,8 дюйма, разрешение 160 х 128 пикселей, глубина цвета 16 бит;
Диапазон измерения сопротивления: 0,01 Ом — 50 МОм;
Диапазон измерения емкость: 25 пФ — 100 мкФ;
Диапазон измерения индуктивности: 0,01 мГн — 20 Гн;
Диапазон измерения частоты: 1 Гц — 1 МГц;
Диапазон измерения напряжения (постоянного): 0,01 В — 50 В;
Генератор прямоугольных импульсов с частотой: 1 Гц — 2000000 Гц;
10-битный ШИМ: значением 5 В с модуляцией от 0 до 99%;
Определяет: ESR, RLC, распиновку тиристоров, симисторов;
Определяет параметры диодов: падение напряжения, ёмкость перехода, распиновку;
Определяет параметры транзисторов: тип (NPN, PNP, N-P channel MOSFET), тиристоры, JFET, распиновку и отображает наличие защитного диода;
Габариты: 78 x 68 x 28 мм;
Вес: 65 г;
Схема GM328A
GM328 можно использовать в качестве генератора прямоугольных ШИМ-сигналов, с возможностью изменять скважность от 1 до 99%. Транзистор тестер может измерять частоту от 1 до 4000000 Гц, проверять у конденсаторов емкость, ESR — эквивалентное последовательное сопротивление и Vloss — добротность.
Работать в режиме генератора импульсов до 2 мГц.
А также этот универсальный прибор имеет: Русифицированный интерфейс. Цветной ЖК TFT дисплей. Управление в меню прибора производится поворотным энкодером с функцией нажатия. Микросхема контроллера ATmega328P установлена на панельку и имеет удобный для замены и ремонта корпус DIP.
В режиме «Транзистор тест» проверяет переходы транзисторов типа NPN и PNP, автоматически определяет расположение выводов транзисторов, коэффициент усиления по току, пороговое напряжение открытия, утечку тока. Проверяет диоды, емкость перехода, напряжение падения и обратный ток. Есть поддержка измерения делителя из двух резисторов.
Для активации режима генератора импульсов нажимает и удерживаем энкодер две три секунды, после чего переходим на следующий разряд ввода частоты.
Питание прибора можно осуществлять от любого внешнего источника 7 В — 12 В, через стандартный разъем питания 5,5 мм.
Если tester не используется в течение 1 минуты, то он автоматически переходит в сон, ток спящего режима всего 20 нА.
При первом включении, следует выбрать «режим самотеста», соединить перемычками из медного провода контакты 1-2-3 и приготовить керамический конденсатор 0,1 мкФ, далее тестер на дисплее подскажет Вам следующие шаги. Во время калибровки, не желательно дотрагиваться до платы, так как Вы можете внести погрешность в измерения.
Внимание!!! Тестер легко спалить, если попытаться измерять емкость электролита, предварительно не разрядив его.
Транзистор тестер/ESR метр M328 – сборка и обзор [DIY]
Давно хотел себе приобрести транзистор тестер/ESR метр. И вот наткнулся на занимательную модель на алиекспресс, которая поставляется в виде DIY комплекта, или по-русски говоря – в виде радио конструктора. Сегодня покажу как её собирал, и что это за устройство.
youtube.com/embed/1hFCYBCcM-M» frameborder=»0″> Покупал я этот конструктор ]]>на алиэкспресс]]>.
В пакете с радиодеталями по мимо печатной платы, микроконтроллера Atmega 128 и экрана лежит куча рассыпухи. Особо много в этом комплекте оказалось резисторов, разных сопротивлений. Пришлось потратить некторое время, на то, чтобы все эти резисторы отсортировать.
После этого, наконец можно было начать приступать к сборке и пайке. Начал с самых маленьких деталей – которыми оказались как раз резисторы.
Затем были припаяны конденсаторы и транзисторы.
И в самом конце – разъемы, переходник для LCD экрана и контакты к экрану.
Осталось только отмыть плату от флюса и собрать корпус.
Корпус, к слову, собирается довольно неудобно, и самое противное, что, когда батарейка разрядится его придется полностью разбирать. Но выглядит в итоге всё довольно симпатично и аккуратно.
После первого включения необходимо откалибровать тестер.
Для этого необходимо поставить перемычку в указанные на экране контакты, после чего – поставить какой-нибудь конденсатор ёмкостью меньше 10pF. Он к слову идет в комплекте, и изначально я подумал, что положили лишний. Во время калибровки обнаружил, что мой экран оказался залит. Работает он хорошо, и это вроде бы не критично, но осадок остался.
Проверим работоспособность. Все элементы, которые я подключал – определились верно, и корректно. В частности – конденсаторы показывают правильную ёмкость, диоды и светодиоды показывают верное падение напряжения, при подключении транзистора верно были определены выводы и параметры, индуктивность так же определяется корректно. Все элементы самостоятельно определились в автоматическом режиме, хотя для некоторых можно выбрать ручной режим определения.
Из дополнительных функций – есть генератор частоты, частотометр, генератор инфракрасных сигналов и анализатор этих сигналов. Так же можно подключать датчики DHT11 для определения температуры.
Имеется вольтметр до 50 вольт. В настройках можно указать цвет фона и шрифта.
В общем и целом – тестером я остался доволен. По мимо того, что его сборка обеспечила некоторый досуг, он еще и в хозяйстве может очень сильно пригодится. Так что могу смело рекомендовать данный радиоконструктор к покупке.
При сборке использовались следующие инструменты купленные в Китае:
]]>флюс ]]>
]]>третья рука]]>
Мой обзор на третью руку
]]>видео-обзор на третью руку]]>
]]>припой]]>

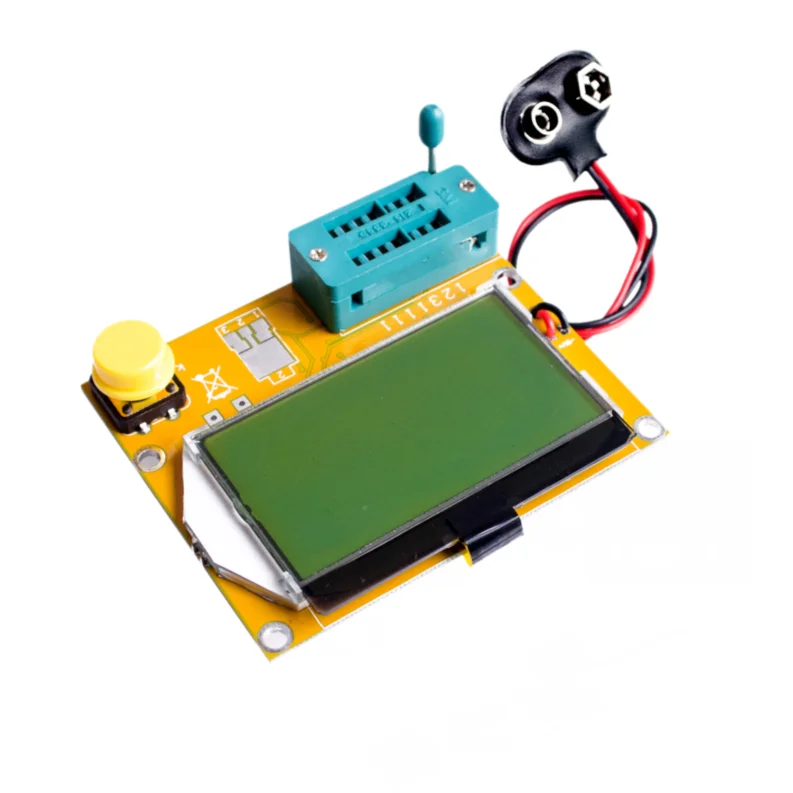

Тестер транзисторов M328 — Лаборатория оборудования с открытым исходным кодом EasyEDA
Описание
DataShing в приложении
Снова Oryginal для сравнения:
дизайн чертеж
схематическая диаграмма
（ 1 / ）
печатная плата
（ 1 / ）
Пустой
| ID | Имя | Обозначение | След | Количество |
|---|---|---|---|---|
| 1 | 22 пФ | С1, С2 | CAP_PITCH 2,5 ММ | 2 |
| 2 | 100 нФ | С3,С6,С7,С10,С11 | CAP_PITCH 5MM | 5 |
| 3 | 10 нФ | С4 | CAP_PITCH 5MM | 1 |
| 4 | 10 мкФ | С5, С8 | CAP-D3. 0XF1.5 | 2 |
| 5 | 1 нФ | С9 | CAP_PITCH 5MM | 1 |
| 6 | JLX12864G-378_КОРОТКИЙ | ЖК-дисплей1 | JLX12864G-378 КОРОТКИЙ | 1 |
| 7 | Светодиод | Светодиод1 | Светодиод-3 мм/2,54 | 1 |
| 8 | ТР1 | Р1 | HDR-1X1/2,54 | 1 |
| 9 | ТР2 | Р2 | HDR-1X1/2,54 | 1 |
| 10 | ТР3 | Р3 | HDR-1X1/2,54 | 1 |
| 11 | БАТ+ | Р4 | HDR-1X1/2,54 | 1 |
| 12 | БАТ- | Р5 | HDR-1X1/2,54 | 1 |
| 13 | Ф_ИН | Р6 | HDR-1X1/2,54 | 1 |
| 14 | ЗЕМЛЯ | Р7 | HDR-1X1/2,54 | 1 |
| 15 | BC557 | Q1 | ТО-92-3_Л4. 8-В3.7-П2.54-Л | 1 |
| 16 | BC547 | К2, К3 | ТО-92-3_Л4.9-В3.7-П2.54-Л | 2 |
| 17 | 680р | Р1, Р3, Р5 | ОСЕВАЯ-0,4 | 3 |
| 18 | 470к | Р2, Р4, Р6 | ОСЕВОЙ-0,4 | 3 |
| 19 | 10к | Р7, Р12, Р23, Р26, Р27, Р28 | ОСЕВАЯ-0,4 | 6 |
| 20 | 33к | Р8 | ОСЕВОЙ-0,4 | 1 |
| 21 | 3к3 | Р9, Р13 | ОСЕВОЙ-0,4 | 2 |
| 22 | 27к | Р10, Р15 | ОСЕВОЙ-0,4 | 2 |
| 23 | 100к | Р11 | ОСЕВОЙ-0,4 | 1 |
| 24 | 220Р | Р14 | ОСЕВОЙ-0,4 | 1 |
| 25 | 2к2 | Р17 | ОСЕВОЙ-0,4 | 1 |
| 26 | 1к | Р24, Р25 | ОСЕВОЙ-0,4 | 2 |
| 27 | КОДЕР | SW1 | BOURNS_PEC11R-4XXXF-SXXXX | 1 |
| 28 | АТМЕГА328П | У1 | ДИП-28_L34. 6-W7.3-P2.54-LS10.2-BL | 1 |
| 29 | 7550 | У2 | ТО-92-3_Л4.9-В3.7-П2.54-Л | 1 |
| 30 | ТЛ431 | У3 | ТО-92-3_Л4.9-В3.7-П2.54-Л | 1 |
| 31 | 8М | Х1 | ХК49С | 1 |
| 32 | SOCKET_TFXTOOL | ЗИФ1 | ДИП14ЗИФ | 1 |
Развернуть
Приложения к проекту
| Заказ | Имя файла | Количество загрузок |
|---|---|---|
| 1 | jlx12864. | 9 |
| 2 | ttinfo_eng112k.pdf | 4 |
| 3 | tester_eng112k.pdf | 4 |
| 4 | tester_eng113k.pdf | 6 |
| 5 | прошивка 112k.zip | 7 |
| 6 | Rev804En(8×15)8MHz(V1.13).zip | 9 |
pdfУчастники проекта
10
12
Собрать в альбом
Идет загрузка.
..
Добавить этот проект в альбом?
Разветвленный проект будет установлен как частный в личном рабочем пространстве. Вы продолжаете?
