Как собрать металлоискатель «Пират» в домашних условиях. Какие детали потребуются для сборки схемы. Как правильно намотать поисковую катушку. Как настроить металлоискатель для максимальной чувствительности.
Особенности и преимущества металлоискателя «Пират»
Металлоискатель «Пират» — это простая и надежная импульсная схема, которая пользуется большой популярностью среди любителей приборного поиска. Данная модель обладает рядом важных преимуществ:
- Простота конструкции и доступность деталей
- Высокая чувствительность к металлическим предметам
- Не требует сложной настройки
- Низкое энергопотребление
- Возможность самостоятельной сборки
Металлоискатель «Пират» способен обнаруживать монеты на глубине до 15-20 см, а крупные металлические предметы — до 1,5 метров. Это делает его отличным выбором для начинающих поисковиков.
Принцип работы импульсного металлоискателя
В основе работы металлоискателя «Пират» лежит импульсный принцип обнаружения металла. Как это работает? Схема генерирует короткие импульсы тока, которые подаются на поисковую катушку. Эти импульсы создают переменное электромагнитное поле вокруг катушки. При наличии металлического предмета в зоне действия поля в нем возникают вихревые токи. Они, в свою очередь, создают собственное магнитное поле, которое регистрируется приемной частью схемы. Таким образом металлоискатель «чувствует» присутствие металла.
Необходимые компоненты для сборки
Для самостоятельной сборки металлоискателя «Пират» потребуются следующие радиодетали:
- Микросхемы: NE555, TL072
- Транзисторы: BC547, BC557, IRF630
- Резисторы различных номиналов
- Конденсаторы пленочные и электролитические
- Диоды 1N4148
- Потенциометры 100 кОм и 10 кОм
- Динамик 8 Ом
- Печатная плата
Большинство компонентов легко найти в любом магазине радиодеталей. Микросхему NE555 можно заменить на отечественный аналог КР1006ВИ1.
Пошаговая инструкция по сборке схемы
Сборку металлоискателя «Пират» рекомендуется выполнять в следующем порядке:
- Изготовить печатную плату методом ЛУТ по предложенному шаблону
- Установить и припаять резисторы
- Припаять конденсаторы, соблюдая полярность электролитических
- Установить диоды, транзисторы
- Припаять панельки для микросхем
- Установить потенциометры
- Подключить динамик и провода для катушки
- Установить микросхемы в панельки
При монтаже важно соблюдать правильную ориентацию полярных компонентов. Все соединения должны быть надежно пропаяны. После сборки необходимо внимательно проверить монтаж на отсутствие ошибок и замыканий.
Изготовление поисковой катушки
Поисковая катушка — важнейший элемент металлоискателя, от которого во многом зависит его чувствительность. Как правильно намотать катушку для «Пирата»?
- Оптимальный диаметр катушки — 20-25 см
- Используется провод сечением 0,5-0,8 мм2
- Число витков — 20-25
- Провод наматывается виток к витку
- Катушка должна быть жесткой конструкции
Для намотки можно использовать пластиковую основу подходящего диаметра. Готовую катушку желательно залить эпоксидной смолой для защиты от влаги. Выводы катушки подключаются к плате металлоискателя.
Настройка и проверка работоспособности
После завершения сборки необходимо настроить металлоискатель для достижения максимальной чувствительности. Порядок настройки следующий:
- Подключить питание 9-12В
- Подстроечным резистором добиться редких щелчков в динамике
- Поднести металлический предмет к катушке — должна увеличиться частота щелчков
- При необходимости подобрать оптимальное число витков катушки
- Проверить дальность обнаружения различных металлических предметов
Правильно настроенный металлоискатель «Пират» должен уверенно обнаруживать монету на расстоянии 15-20 см от катушки. При поднесении крупного металлического предмета звуковой сигнал усиливается.
Советы по эффективному использованию
Чтобы добиться максимальной эффективности от самодельного металлоискателя «Пират», стоит придерживаться следующих рекомендаций:
- Использовать качественные компоненты при сборке
- Тщательно изолировать все соединения от влаги
- Применять качественные источники питания
- Периодически проверять настройку прибора
- Правильно водить катушкой при поиске
- Учитывать влияние внешних помех
При грамотном подходе самодельный «Пират» способен показать отличные результаты в поиске металлических предметов. Постоянная практика позволит освоить все тонкости работы с этим прибором.
Возможные проблемы и их устранение
При сборке и эксплуатации металлоискателя «Пират» могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них:
Металлоискатель не включается
Возможные причины:
- Неправильная полярность подключения питания
- Неисправность в цепи питания
- Выход из строя микросхемы NE555
Необходимо проверить правильность подключения, целостность проводов, напряжение питания. При необходимости заменить неисправные компоненты.
Низкая чувствительность
Если металлоискатель плохо обнаруживает металл, возможно:
- Неоптимальное число витков катушки
- Неправильная настройка
- Выход из строя операционного усилителя
Следует поэкспериментировать с намоткой катушки, тщательно выполнить настройку. При необходимости заменить микросхему TL072.
Ложные срабатывания
Частые ложные сигналы могут быть вызваны:
- Наводками от близлежащих источников помех
- Неправильной настройкой порога срабатывания
- Недостаточным экранированием схемы
Нужно устранить источники помех, откорректировать настройку чувствительности, улучшить экранировку платы металлоискателя.
Металлоискатель ПИРАТ своими руками | Самоделки на все случаи жизни
Станки и Инструменты
Сегодня мы рассмотрим интересную схему металлоискателя на микросхеме двухканального операционного усилителя TL072 и что из этого получится мы сегодня и узнаем в нашей статье.
Собирать схему будем классическую, а именно металлоискатель Пират. Данная схема довольно популярна так как она запускается сразу, не требует сложной наладки, детали не дорогие то есть она доступна всем. Его минусом является то, что он не различает металлы но в принципе для новичков он подойдёт. Также в пирата отсутствуют всякие микроконтроллеры которые обычного человека могут очень легко запутать.Она построена на двух узлах, а именно передающего и приёмного узла.
Передающий узел построен на микросхеме NE555. Микросхема очень популярна поэтому найти её будет не проблема.
На Алиэкспресс таких микросхем просто валом. Но если вам не получается её найти, то можно вместо неё использовать два транзистора которые тоже будут генерировать сигнал. Но я настоятельно рекомендую использовать таймер 555 с ним схема будет работать стабильно. Также в этом узле есть мощный полевой транзистор IRF740.
Приёмный узел построен на двухканальном операционном усилителе К157УД2. К сожалению данную микросхему найти не удалось. Но вместо неё попробуем использовать микросхему TL072 это тоже двухканальный операционник с низким уровнем шумов.
Сначала автор решил сделать печатную плату при помощи технологии ЛУТ. Сам электронный файл печатки был взят с интернета которая была переделана под себя и под свой операционник. Эта микросхема имеет совсем другую распиновку поэтому на плате много перемычек. Давайте узнаем что нам потребуется для для создания металлоискателя —
- Кучка резисторов разных номиналов, вплоть до трёх ватных.
- Микросхема таймера NE555
- Микросхема операционного усилителя TL072
- Конденсаторы разных номиналов и видов
- Два переменных резистор на 10к и на 100к
Скачать файлы:
Все номиналы на схеме.
Всё детали запаиваем на свои места. Конденсаторы электролиты имеют полярность чёрная полоска это минус не перепутайте.
Осталось припаять только динамик и переменные резисторы которые нужно спаять последовательно так будет правильно.
Также нам потребуется намотать катушку, была намотана тестовая катушка из 20 витков провода 0.85мА. Питается схема от блока питания у меня уже даже была статья про данный блок. В включённом состоянии схема потребляет 18мА.
Первые тесты к сожалению ужасны металлоискатель обнаруживает металлы только на близком расстоянии 3-4см. Сначала автор подумал про маленькую катушку и ради интереса была намотана катушка побольше из 23 витков и диаметр 11См. Чувствительность металлоискателя немного выросла но всё же скорее всего дело в микросхеме TL072 и оказалось эта мысль верной.
Посмотрев даташит на данную микросхему была найдена информация что она не очень подходит к схемам металлоискателей. Всё-таки микросхема К157УД2 куда более чувствительна и подходит сюда идеально.
Но у себя в закромах автор нашёл микросхему TL062 посмотрев даташит он увидел что это тоже ОУ двухканальный, впаял её вместо первой.
Включил схему и о чудо чувствительность выросла в разы крупный предмет он начал улавливать на расстоянии 10-15 см без никаких препятствий.
Плата металошукача пірат заводська — Металошукач Пірат своїми руками
Опис
Плата металошукача «Пірат»
Повністю спаяний і перевірена плата металошукача пірат,заводського виготовлення з двома резисторами для налаштування «Грубо» і «Точно». Даний продукт виконаний на промислово виготовленої друкованої плати і протестований на працездатність. Для виготовлення готового до роботи приладу
достатньо уміння користуватися паяльником і шкільних знань з фізики.Необхідно лише підключити до плати живлення і виготовити датчик. На платі встановлено два змінних резистора для точного регулювання приладу. До плати підключений динамік і виведені дроти для підключення датчика.
Мікросхеми встановлені на панелях для полегшення ремонту в разі необхідності. Конденсатори C1 і C2 з низьким ТКЕ. Це запобіжить температурний дрейф під час роботи приладу.
Представлена фотографія дозволять вам оцінити якість плат
Плата спроектована під корпус Z6 польського виробництва, або аналогічний D65B Українського виробництва, але ви можете встановити плату в будь-який наявний у вас підходящий корпус. Для цього передбачені всі необхідні технологічні отвори і можливість кріплення. Корпус до штанги можна прикріпити за допомогою гвинтів або різних сантехнічних фіксаторів, а можна використовувати рукоятку металошукача промислового виробництва з можливістю регулювання вздовж осі штанги. Для виготовлення високоякісної котушки вам знадобитися корпус датчика і кронштейн. Так само у нас ви можете придбати повний комплект корпусу датчика і емальований обмотувальний провід. Так само ви можете придбати набір для виготовлення «кошикового» датчика вита пара.
Габаритні розміри плати металошукача PIRAT складають 32х84 мм.
В залежності від типу застосованого датчика металодетектор споживає від 40 до 55 mA, тому в якості джерела живлення ми рекомендуємо використовувати акумулятор 12V 1,3 A або 8 пальчикових батарей типу АА вставлених у батарейний відсік. Настійно не рекомендуємо використовувати батарейки Крона з-за малої ємності. Необхідно розуміти, що напруга безпосередньо впливає на глибину пошуку,а у Крони воно 9 вольт.
Чутливість металошукача Пірат виготовленого на нашій платі з корзиночным датчиком вита пара діаметром 28 см становить:
Монети 5 коп. СРСР — 22 див.
Великі предмети — 1,5 метра
Готовий прилад на основі цієї плати можна придбати тут
Ще більш вдосконалений металошукач Пірат PRO
До плати металошукача ви можете підключити шкалу світлодіодним індикації рівня сигналу. У нашому магазині у продажу є готові плати — плата світлодіодним індикації для металошукача ПІРАТ.
Відео огляд оновленої плати для металошукача «Пірат»
youtube.com/embed/RaMi_ZJP0mY?rel=0&loop=0&loop=00&controls=1&showinfo=1&disablekb=0&modestbranding=0″> ВІДЕО ПІДКЛЮЧЕННЯ СВІТЛОДІОДНИМ ШКАЛИ ДО ПЛАТИ ПІРАТ
Характеристики
Інформація для замовлення
Импульсный металлоискатель Пират своими руками
В последнее время большую популярность приобрело такое занятие, как поиск различных старинных монет, предметов быта и просто металлических безделушек в земле с помощью металлоискателя. В самом деле, что может быть лучше, чем с утра прогуляться по полю, вдыхая запахи природы, наслаждаясь видами. А если при этом удастся найти в земле какую-нибудь стоящую находку — тогда сказка. Некоторые люди делают это намеренно, целыми днями прочесывая поля в поисках ценных монет или других украшений.
В их распоряжении дорогие заводские металлоискатели, купить которые не каждый может себе позволить. Однако полноценный металлоискатель вполне можно собрать самостоятельно.
В данной статье речь пойдет о создании самого популярного, востребованного, проверенного временем, надежного импульсного металлоискателя под названием «Пират». Он позволяет находить монеты в земле на глубине 15-20 см и крупные предметы на расстоянии до 1,5 м. Схема металлоискателя представлена ниже.

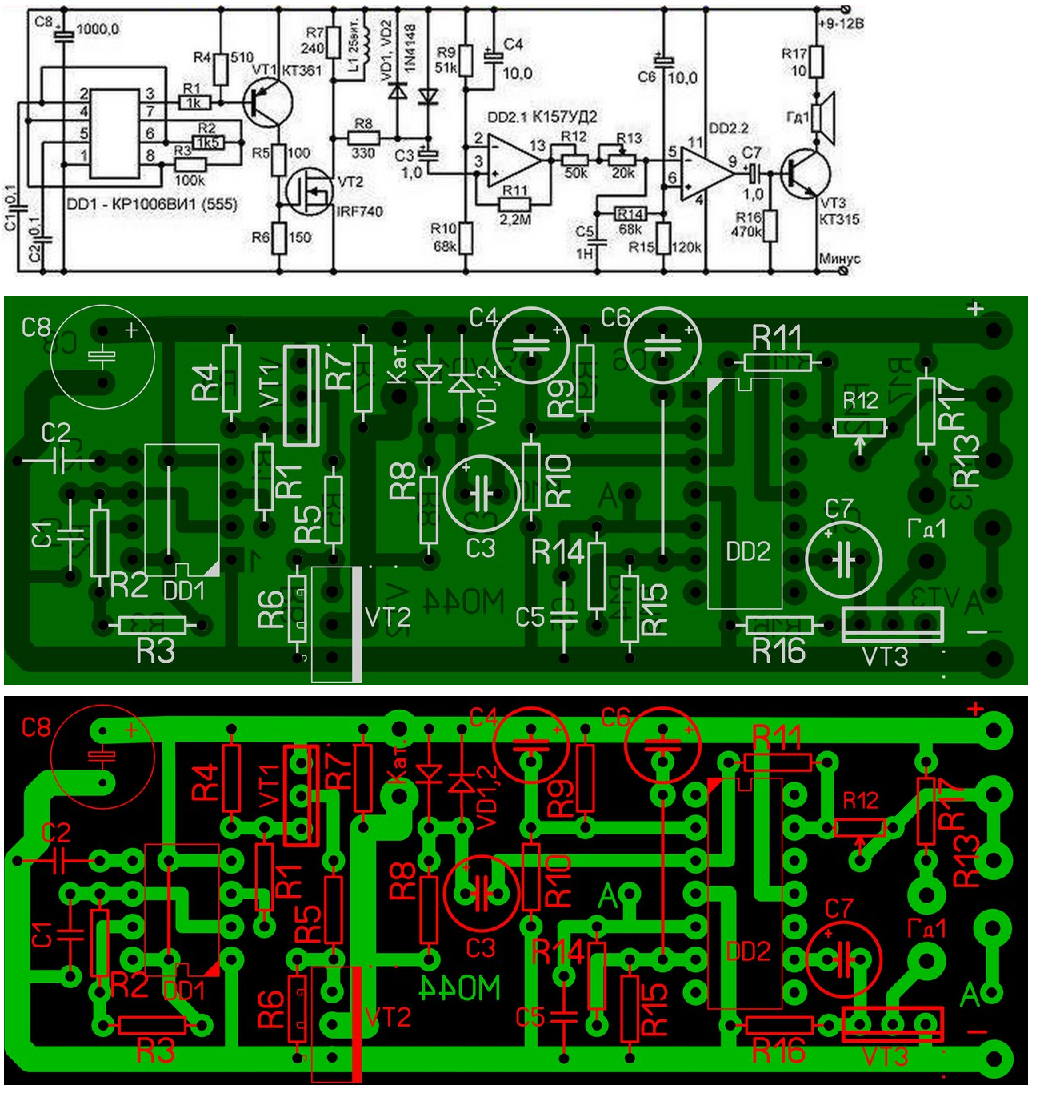

Схема металлоискателя «Пират»
Всю схему можно условно разделить на две части — передатчик и приемник. Микросхема NE555 формирует прямоугольные импульсы, которые через мощный полевой транзистор подаются на катушку. При взаимодействии катушки с металлом вблизи нее происходят сложные физические явления, благодаря которым приемная часть имеет возможность «видеть», есть металл в области катушки или нет. Схема приемника в исходной схеме Пирата — советская К157УД2, достать которую сейчас становится довольно сложно.
Однако вместо него можно использовать современный TL072, при этом параметры металлоискателя останутся точно такими же. Предлагаемая в статье плата предназначена именно для установки микросхемы TL072 (у них разная цоколевка).
Конденсаторы С1 и С2 отвечают за формирование частоты прямоугольных импульсов, их емкость должна быть стабильной, поэтому желательно применить пленку. Резисторы R2 и R3 отвечают за длительность и частоту прямоугольных импульсов, которые формирует микросхема. С его выхода они поступают на транзистор Т1, инвертируются и подаются на затвор полевого транзистора. Здесь можно использовать любой достаточно мощный полевой транзистор с напряжением сток-исток не менее 200 вольт. Например, IRF630, IRF740. Диоды Д1 и Д2 любые маломощные, например, КД521 или 1Н4148. Между 1 и 6 выводом микросхемы включается переменный резистор номиналом 100 кОм, которым и устанавливается чувствительность. Удобнее всего использовать два потенциометра, 100 кОм для грубой настройки и 1-10 кОм для точной настройки.
Вы можете подключить их следующим образом:
Динамик в схеме включен последовательно с резистором 10-47 Ом. Чем меньше его сопротивление, тем громче звук и тем больше потребление металлоискателя. Транзистор Т3 можно заменить любым другим маломощным транзистором NPN, например отечественным КТ3102. Динамик можно использовать любой, первый. Итак, перейдем от слов к делу.
Металлодетектор в сборе
Список деталей
Чипы:
- NE555 — 1 шт.
- TL072 — 1 шт.
Транзисторы:
- BC547 — 1 шт.
- BC557 — 1 шт.
Конденсаторы:
- 100 нФ — 2 шт.
- 1 нФ — 1 шт.
- 10 мкф — 2 шт.
- 1 мкФ — 2 шт.
- 220 мкФ — 1 шт.
Резисторы:
- 100 кОм — 1 шт.
- 1,6 кОм — 1 шт.
- 1 кОм — 1 шт.
- 10 Ом — 2 шт.
- 150 Ом — 1 шт.
- 220 Ом — 1 шт.
- 390 Ом — 1 шт.
- 47 кОм — 2 шт.
- 62 кОм — 1 шт.
- 2 МОм — 1 шт.
- 120 кОм — 1 шт.
- 470 кОм — 1 шт.
Опора:
- Динамик 1 — шт.
- Диоды 1N4148 — 2 шт.
- Розетки DIP8 — 2 шт.
- Потенциометр 100 кОм — 1 шт.
- Потенциометр 10 кОм — 1 шт.
Печатная плата
Печатная плата выполнена методом ЛУТ, зеркалировать перед печатью не нужно.
[11.66 Кб] (Скачиваний: 1613)
На плату в первую очередь нужно припаять резисторы, диоды, потом все остальное. Микросхемы желательно установить в гнёзда. Провода для подключения катушки, динамика, потенциометра и катушки можно припаять прямо к плате, но удобнее использовать винтовые клеммники, тогда можно будет подключать и отключать провода без использования паяльника.
Производство катушек
Несколько слов о поисковой катушке. Самый оптимальный вариант – намотать 20-25 витков медного провода сечением 0,5 мм2 на круглый каркас диаметром около 20 см. Чувствительность в большой степени зависит от количества витков, поэтому сначала следует намотать больше витков, штук 30, а затем постепенно уменьшать количество витков, выбирать такое число, при котором чувствительность будет максимальной. Провода от платы от катушки должны быть не длинными, желательно медными и сечением не меньше сечения провода катушки.
Настройка металлоискателя
После сборки платы, намотки катушки прибор можно включать. В первые 5-10 секунд после включения из динамика будут слышны различные шумы и трески, это нормально. Затем, когда операционный усилитель войдет в свой рабочий режим, нужно потенциометром найти такой режим, когда из динамика будут идти отдельные щелчки.
При поднесении металлического предмета к катушке частота щелчков значительно возрастет, а если добавить металл в самый центр катушки, то доверие превратится в сплошной гул. Если чувствительности не хватает, и изменение числа витков катушки не помогает, стоит попробовать подобрать номиналы резисторов R7, R11, меняя их в большую или меньшую сторону. Плату необходимо отмывать от флюса, часто он становится причиной некорректной работы металлоискателя. Удачной сборки!
