Что представляет собой диод M7. Каковы его основные характеристики. Какие существуют аналоги диода M7. В каких устройствах применяется диод M7. Как правильно выбрать замену для M7.
Основные характеристики диода M7

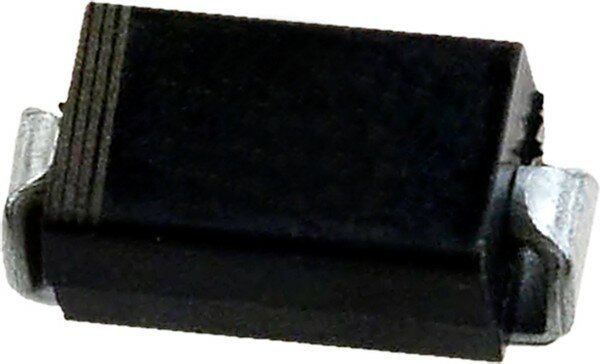

Диод M7 (также известный как SM4007) представляет собой кремниевый выпрямительный диод общего назначения в SMD-корпусе. Рассмотрим его ключевые параметры:
- Максимальное обратное напряжение: 1000 В
- Максимальный прямой ток: 1 А
- Максимальный импульсный ток: 30 А
- Прямое падение напряжения: 1,1 В при токе 1 А
- Обратный ток утечки: 5 мкА при 1000 В
- Диапазон рабочих температур: от -55°C до +150°C
- Корпус: SMA (DO-214AC)
Диод M7 отличается высокой надежностью и способностью работать в широком диапазоне температур. Его основное преимущество — компактные размеры при достаточно высоких рабочих параметрах.
Особенности применения диода M7
Благодаря своим характеристикам, диод M7 находит широкое применение в различных электронных устройствах:
- Источники питания
- Преобразователи напряжения
- Выпрямители
- Схемы защиты от перенапряжений
- Обратноходовые преобразователи
- Импульсные источники питания
Диод M7 особенно удобен в устройствах, где важна миниатюризация. Его SMD-корпус позволяет экономить место на печатной плате и упрощает автоматизированный монтаж.
Аналоги диода M7
При необходимости замены диода M7 можно использовать следующие аналоги:
- 1N4007: классический аналог в корпусе DO-41
- S1M: полный аналог в корпусе SMA
- 1N5408: более мощный аналог на ток до 3 А
- US1M: улучшенный аналог с меньшим прямым падением напряжения
- UF4007: сверхбыстрый аналог
При выборе аналога важно учитывать не только электрические параметры, но и тип корпуса, особенно если замена производится в уже существующем устройстве.
Как правильно выбрать замену для M7
При подборе замены для диода M7 следует обратить внимание на следующие параметры:
- Максимальное обратное напряжение: должно быть не менее 1000 В
- Максимальный прямой ток: не менее 1 А
- Прямое падение напряжения: желательно не более 1,1 В при токе 1 А
- Тип корпуса: SMA или совместимый
- Диапазон рабочих температур: желательно не уже, чем у M7
Важно также учитывать специфику конкретного применения. Например, для высокочастотных схем может потребоваться диод с меньшим временем восстановления.
Преимущества и недостатки диода M7
Как и любой электронный компонент, диод M7 имеет свои сильные и слабые стороны:
Преимущества:
- Компактные размеры
- Высокое обратное напряжение
- Широкий диапазон рабочих температур
- Доступность и низкая стоимость
- Простота монтажа в SMD-технологии
Недостатки:
- Относительно высокое прямое падение напряжения
- Ограниченный максимальный прямой ток
- Не подходит для высокочастотных применений
Несмотря на некоторые ограничения, диод M7 остается популярным выбором для многих приложений благодаря оптимальному сочетанию характеристик и цены.
Особенности монтажа диода M7
При работе с диодом M7 следует учитывать некоторые особенности его монтажа:
- Температура пайки: не должна превышать 260°C в течение 10 секунд
- Полярность: важно соблюдать правильную ориентацию диода на плате
- Статическое электричество: необходимо соблюдать меры защиты от ESD
- Охлаждение: при работе с большими токами может потребоваться дополнительный теплоотвод
Правильный монтаж обеспечивает надежную работу диода и продлевает срок его службы.
Применение диода M7 в современной электронике
Несмотря на появление новых технологий, диод M7 продолжает широко использоваться в современной электронике. Рассмотрим несколько примеров его применения:
- Смартфоны и планшеты: защита от перенапряжений в цепях питания
- Светодиодные драйверы: выпрямление переменного тока
- Автомобильная электроника: защита от обратной полярности
- Бытовая техника: выпрямление напряжения в блоках питания
- Промышленные контроллеры: защита входов/выходов от перенапряжений
Универсальность и надежность диода M7 делают его востребованным компонентом в различных отраслях электроники.
Тестирование и проверка диода M7
Для обеспечения надежной работы устройства важно уметь проверять исправность диода M7. Рассмотрим основные методы тестирования:
- Проверка мультиметром:
- В режиме «прозвонки» диод должен пропускать ток только в прямом направлении
- Измерение прямого падения напряжения должно давать результат около 0,6-0,7 В
- Измерение обратного тока утечки:
- При подаче обратного напряжения 1000 В ток утечки не должен превышать 5 мкА
- Проверка в реальной схеме:
- Измерение падения напряжения на диоде при рабочем токе
- Контроль температуры корпуса при длительной работе
Регулярное тестирование диодов M7 в ответственных узлах помогает предотвратить отказы оборудования.
SMD Диод M7: характеристики, аналоги, модификации

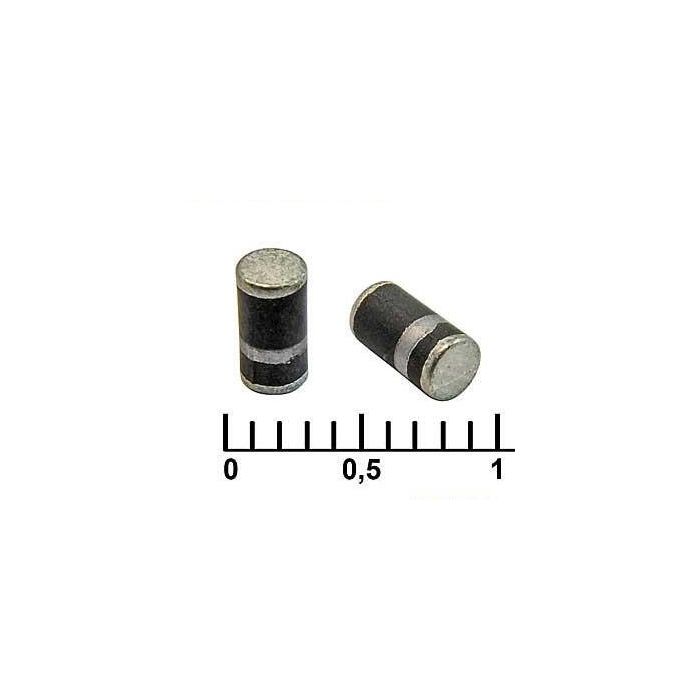

M7 (SM4007) — кремниевые выпрямительные диоды общего назначения. Конструктивное исполнение – SMD-корпуса для поверхностного монтажа (MELF, SMA, SMB, SM-1, SOD-123 и др.).
Содержание
- Характерные особенности
- Предельные эксплуатационные характеристики
- Электрические параметры
- Модификации диодов типа M7 (SM4007 от различных производителей)
- Аналоги
- Отечественное производсто
- Зарубежное производство
- Графические иллюстрации характеристи
Характерные особенности
- Предназначены для поверхностного монтажа.
- Кристалл пассивирован стеклом.
- Малые токи утечки (обратные токи).
- Малое падение напряжения в открытом состоянии, значительный прямой анодный ток.
- Эпоксидное покрытие имеет классификацию по воспламеняемости по UL 94V-0.
- Катод обозначен цветной полосой.
- Высокотемпературная пайка погружением до 10 сек.
при температуре до 265°С.
при температуре до 265°С.Характеристики, представленные ниже в таблицах, определялись в следующем режиме: температура внешней среды, если не указано иное, Ta = 25°C. Однофазная сеть, частота 60 Гц, одна полуволна тока, индуктивная или резистивная нагрузка. При емкостной нагрузке значения токов необходимо уменьшить на 20%.
Предельные эксплуатационные характеристики
| Характеристика, ед. измерения | Обозначение | Особенности измерений | Величина |
|---|---|---|---|
| Максимальное повторяющееся обратное напряжение, В | URRM | — | 1000 |
| Максимальное среднеквадратичное обратное напряжение, В | URSM | — | 700 |
| Максимальное блокирующее обратное напряжение постоянного тока, В | UDC | — | 1000 |
| Максимальный среднеквадратичный прямой ток, А | IF(AV) | 60 Гц, полуволна синусоидального тока, 1 цикл, Ta = 25°C. | 1 |
| Максимальный неповторяющийся ударный прямой ток, А | IFSM | 60 Гц, полуволна синусоидального тока, 1 цикл, Ta = 25°C. | 30 |
| Диапазон рабочих температур п/п структуры, °С | TJ | — | -55°С…+125°С |
| Диапазон температур хранения, °С | Tstg | — | -55°С…+150°С |
Электрические параметры
| Характеристика, ед. измерения | Обозначение | Особенности измерений | Величина | |
|---|---|---|---|---|
| Максимальное падение напряжения в прямом направлении, мгновенное значение, В | UFM | IFM = 1,0 А | 1 | |
| Максимальный обратный постоянный ток при номинальном блокирующем напряжении, мкА | IRM | URM = URRM | Ta = 25°C | 2,5 |
| Ta = 125°C | 50 | |||
| Тепловое сопротивление (типовое значение), °С/Вт | RƟJA | P/n-переход – внешняя среда | 55 | |
| Емкость p/n-перехода при обратном напряжении (типовое значение), пФ | CJ | f = 1МГц, URM = 4 В постоянного тока. | 12 | |
Модификации диодов типа M7 (SM4007 от различных производителей)
| Тип | URRM/URSM/UDC, В | IF(AV), А | IFSM, А | TJ, °С | TSTG, °С | UFM, В | IRM, А TA = 25°C | IRM, А TA = 125°C | RƟJL /RƟJA °C/Вт | CJ, пФ | Корпус | Маркировка |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M7 | 1000/700/1000 | 1 | 30 | -55°C…+125°C | -55°C…+125°C | 1 | 2,5 | 50 | -/55 | 12 | SMA-W (DO-214AB) | — |
| SM4007 ٭ | 1000/700/1000 | 1 | 30 | -65°C…+175°C | -65°C…+175°C | 1,1 | 10 | 50 | 30/75 | 15 | SMB (DO-214AA) | — |
| SM4007 | 1000/700/1000 | 1 | 30 | -55°C. ..+150°C | -55°C…+150°C | 1,1 | 5 | 50 | -/50 | 15 | MELF (DO-213AB) | — |
| SM4007 | 1000/700/1000 | 1 | 30 | -55°C…+150°C | -55°С…+150°C | 1,1 | 5 | 100 | -/40 | 15 | MELF | — |
| SM4007 | 1000/700/1000 | 1 | 30 | -65°C…+175°C | -65°C…+175°C | 1,1 | 5 | 50 | 20/50 | 15 | MELF | — |
| SM4007 | 1000/700/1000 | 1 | 30 | -65°C…+175°C | -65°C…+175°C | 1,1 | 5 | 50 | 30/75 | 15 | MELF | — |
| SM4007 | 1000/700/1000 | 1 | 30 | -65°C…+150°C | -65°C…+150°C | 1,1 | 5 | 50 | 30/75 | 15 | MELF (DO-41) | — |
| SM4007 | 1000/700/1000 | 1 | 30 | -65°C. ..+175°C | -65°C…+175°C | 1,1 | 5 | 50 | -/50 | 15 | SM-1 | — |
| SM4007 | 1000/700/1000 | 1 | 30 | -65°C…+175°C | -65°C…+175°C | 1,1 | 5 | 50 | 20/- | 15 | SM-1 | — |
| SM4007A | 1000/700/1000 | 1 | 30 | -65°C…+175°C | -65°C…+175°C | 1,1 | 5 | 50 | -/50 | 15 | SMA (DO-214AC) | — |
| SM4007A | 1000/700/1000 | 1 | 30 | -55°C…+125°C | -55°C…+125°C | 1,1 | 5 | 50 | -/50 | 15 | SMA | — |
| SM4007M | 1000/700/1000 | 1 | 30 | -55°C…+150°C | -65°C…+175°C | 1,1 | 5 | 50 | 30/60 | 15 | SOD-123M | A7 |
| SM4007Q | 1000/700/1000 | 1 | 30 | — | — | — | — | — | — | — | DO-213AB | — |
| SM4007AM | 1000/700/1000 | 1 | 30 | -55°C. ..+150°C | -55°C…+150°C | 1,1 | 5 | 50 | 22/30 | 9 | SMAM | S1M |
| SM4007DT | 1000/700/1000 | 1 | 40 | -55°C…+150°C | -55°C…+150°C | 1 | 5 | 50 | 9/39 | 6,5 | SOD-123DT | P7A |
| SM4007FL | 1000/700/1000 | 1 | 25 | -55°C…+150°C | -55°C…+150°C | 1,1 | 5 | 50 | 20/- | 15 | SOD-123FL | D7 |
| SM4007JD | 1000/700/1000 | 1 | 30 | -55°C…+150°C | -55°C…+150°C | 1,1 | 5 | 50 | 20/40 | 9 | SOD-123JD | A7 |
| SM4007MH | 1000/700/1000 | 1 | 25 | -55°C…+150°C | -65°C…+175°C | 1,1 | 5 | 50 | -/60 | 15 | SOD-123MH | A7 |
| SM4007PL | 1000/700/1000 | 1 | 25 | -65°C. ..+175°C | -65°C…+175°C | 1,1 | 5 | 50 | -/50 | 15 | SOD-123FL | A7 |
| SM4007WS | 1000/700/1000 | 0,3 | 10 | -65°C…+150°C | -65°C…+150°C | 1 | 5 | 50 | -/50 | 15 | SOD-323 | T7 |
| SM4007SPT | 1000/700/1000 | 1 | 30 | -65°C…+175°C | -65°C…+175°C | 1 | 5 | 50 | 20/50 | 15 | SOD-123S | — |
| SM4007LFR | 1000/700/1000 | 1 | 30 | -55°C…+175°C | -55°C…+175°C | 1,1 | 5 | — | — | 15 | MELF | — |
٭ — в таблице диоды SM4007 одинакового обозначения – от различных производителей.
Те же данные представленны в виде картинки.
Примечание: данные в таблицах взяты из даташип компаний-производителей.
Аналоги
Для замены M7 могут подойти диоды кремниевые, диффузионные, выпрямительные, предназначенные для использования в источниках питания и преобразовательных устройствах аппаратуры общего назначения.
Отечественное производсто
| Тип | URRM | IF(AV) | IFSM | TJ | UFM | IRM TA = 25°C | IRM TA = 125°C | Корпус |
|---|---|---|---|---|---|---|---|---|
| SM4007 | 1000 | 1 | 30 | -55°C.…+125°C | 1 | 2,5 | 50 | SMA-W (DO-214AB) |
| КД210В | 1000 | 10 | 50 | ≤ 140°С | 1 | ≤ 4,5 мА | КД-11 | |
| 2Д220Г/И | 1000 | 3 | 60 | — | 1,2/1,0 | 45 мкА | 1,5 мА | КД-10 |
| 2Д230Г/И | 1000 | 3 | 60 | -60°C.…+125°C | 1,5/1,3 | 45 мкА | 1,5 мА | КД-11 |
| КД243Ж | 1000 | 1 | 6 | -60°C….+125°C | 1,1 | 10 мкА | 0,1 мА | КД-4Б |
| КД248А/Б/К | 1000 | 3,0/1,0/1,5 | 9,6/3,2/4,8 | -60°C…+125°C | 1,4 | 40 мкА | КД-16 | |
| 2Д254 | 1000 | 1 | 3,2 | — | 1,5 | — | — | — |
| КД257Д | 1000 | 3 | 15 | -60°C. …+85°C | 1,5 | 0,2 мА | — | КД-29С |
| КД258Д | 1000 | 3 | 7,5 | -60°C….+85°C | 1,6 | 2 мкА | — | КД-29А |
Зарубежное производство
| Тип | URRM/URSM/UDC, В | IF(AV), А | IFSM, А | TJ, °С | UFM, В | IRM, мкА TA = 25°C | IRM, мкА TA = 125°C | RƟJL, °C/Вт | RƟJA, °C/Вт | CJ, пФ | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SM4007 | 1000/700/1000 | 1 | 30 | -55°C.…+125°C | 1 | 2,5 | 50 | — | 55 | 12 | SMA-W (DO-214AB) |
| 1N4145 | 1000/700/1000 | 3 | 300 | -55°C….+150°C | 1 | 10 | 100 | — | 20 | 35 | DO-27 |
| 1N4249 | 1000/700/1000 | 1 | 40 | -65°C…+200°C | 1,2 | 1 | 25 | — | — | — | GPR-1A |
| 1N4948 | 1000/700/1000 | 1 | 30 | -65°C. …+150°C | 1,3 | 5 | 50 | — | 50 | 15 | DO-41 |
| 1N5054 | 1000/700/1000 | 1,5 | 48 | -65°C….+170°C | 1,3 | 500 | — | — | — | DO-41 | |
| 1N5408 | 1000/700/1000 | 3 | 200 | -65°C….+200°C | 1 | 5 | 100 | — | 40 | 50 | DO-201AD |
| 1N5622 | 1000/700/1000 | 1 | 50 | -65°C….+200°C | 1,2 | 0,5 | 25 | — | — | 35 | GPR-1A |
| BY133 | 1300/940/1300 | 1 | 30 | -55°C…+150°C | 1,1 | 5 | 200 | — | 50 | 15 | DO-41 |
| BY255 | 1300/- /1300 | 3 | 100 | -50°C….+150°C | 1,1 | 20 | — | — | 25 | — | DO-201 |
| BY227MGP | 1250/875/1250 | 2 | 60 | -65°C. …+175°C | 1,5 | 5 | 100 | — | — | 25 | DO-15 |
| BYD57M | 1000/-/1000 | 1 | 5 | -65°C…+175°C | 2,1 | 5 | 100 | 30 | 150 | 20 | SOD87 |
| BYT-11 | URRM = 1000 | 1 | 35 | -55°C….+150°C | 1,3 | 20 | — | — | 60 | — | F126 |
| BYT51M | URRM = 1000 | 1 | 50 | -55°C…+175°C | 1,1 | 1 | 100 | — | 45 | — | DO-15 |
| BYT54M | 1000/700/1000 | 1,25 | 30 | -55°C….+175°C | 1,5 | 5 | 150 | — | 45 | — | DO-41 |
| BYV36E | 1000/700/1000 | 1,6 | 30 | -55°C…+150°C | 1,45 | 5 | 100 | — | 45 | 18 | DO-15 |
| BYV96E | 1000/700/1000 | 1,5 | 35 | +175°C | 1,6 | 5 | 150 | — | 50 | — | DO-15 |
| BYW56GP | 1000/700/1000 | 2 | 50 | -65°C. …+175°C | 1 | 5 | 100 | — | 35 | 50 | DO-15 DO-204AC |
| GP210 | 1000/700/1000 | 2 | 70 | -65°C…+175°C | 1,1 | 5 | 50 | — | — | 40 | — |
| GPP15M | 1000/700/1000 | 1,5 | 60 | -65°C….+175°C | 1,1 | 5 | — | — | — | 25 | DO-15 |
| GPP10M | 1000/700/1000 | 1 | 30 | -65°C…+125°C | 1 | 5 | 50 | — | 50 | 15 | DO-41 |
| GPP20M | 1000/700/1000 | 2 | 70 | -65°C….+125°C | 1 | 5 | 50 | — | 40 | 20 | DO-15 |
| GP15M | 1000/700/1000 | 1,5 | 50 | -55°C…+150°C | 1,1 | 5 | 100 | — | — | 20 | DO-15 |
| GP110 | 1000/700/1000 | 1 | 50 | -65°C. …+175°C | 1 | 0,5 | 30 | — | 30 | 10 | DO-41 |
| MUR1100F | 1000/700/1000 | 1 | 35 | -55°C….+150°C | 1,75 | 5 | 50 | — | — | 20 | SOD-123F |
| RGP15M | 1000/700/1000 | 1,5 | 50 | -65°C….+175°C | 1,3 | 5 | 200 | — | 30 | 25 | DO-15 |
| RGP110 | 1000/700/1000 | 1 | 50 | -65°C….+175°C | 1,2 | 0,5 | 25 | — | 55 | 15 | DO-41 |
Те же данные представленны в виде картинки.
Примечание: данные таблиц получены из даташит компаний-производителей.
Графические иллюстрации характеристи
Рис. 1. Ограничение анодного тока в открытом состоянии IF(AV) (среднеквадратичное значение) при увеличении температуры подводящих контактов TL.
Характеристика снята при однофазном токе, полуволне 60 Гц. Нагрузка резистивная или индуктивная. Длина подводящих контактов составляет 9,5 мм (надпись на поле рисунка).
Рис. 2. Ограничение амплитуды ударного прямого тока IFSM при увеличении количества прошедших через диод полуволн ударного тока длительностью 8,3 мс.
Метод испытания JEDEC: одиночная синусоидальная полуволна длительностью 8,3 мс (надпись на поле рисунка).
N [60 Гц] – количество циклов по методу JEDEC.
Рис. 3. Вольтамперная характеристика диода в проводящем направлении (прямая ветвь) – зависимость мгновенного значения анодного тока IF от приложенного прямого напряжения анод-катод UF (мгновенное значение).
Характеристика снята при температуре p-n перехода TJ = 25°C.
Длительность испытательного импульса (Pulse Width) = 300 мкс. Скважность (Duty Cycle) = 1%.
Рис. 4. Вольтамперные характеристики диода в непроводящем направлении (обратная ветвь) – зависимость мгновенного значения обратного тока (тока утечки) IRM от обратного приложенного напряжения URM (в процентах от пикового значения).
Характеристика снята при двух значениях температуры p-n перехода: 25°С и 100°С.
Рис. 5. Типичная зависимость емкости p-n перехода диода CJ от величины приложенного обратного напряжения UR.
M7 (аналог S1M, MRA4007T3) — РАДИОМАГ РКС КОМПОНЕНТЫ
Код товару: 33402
Виробник:
Різні комплектуючі > Різні комплектуючі 2
в наявності: 0 шт
Технічний опис M7 (аналог S1M, MRA4007T3)
Інші пропозиції M7 (аналог S1M, MRA4007T3) за ціною від 0.45 грн до 27.32 грн
| M7 |
Виробник: Diotec Semiconductor Випрямний діод SMD; Uзвор, В = 1 000; Тексп, °C = -50…+150; AUTOMOTIV; SMA |
на замовлення 37500 шт термін постачання 2-3 дні (днів) |
|
|||||||||||||||||||
| M7 |
1.0A, 1000V, DO-214AC (SMA) (SMD) аналог S1M, MRA4007T3 |
на замовлення 1 шт термін постачання 4 дні (днів) |
||||||||||||||||||||
| M7 |
Виробник: DIOTEC SEMICONDUCTOR Material: M7-DIO SMD universal diodes |
на замовлення 304440 шт термін постачання 7-14 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: YANGJIE TECHNOLOGY Material: M7-YAN SMD universal diodes |
на замовлення 8780 шт термін постачання 7-14 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: LUGUANG ELECTRONIC Material: M7-LGE SMD universal diodes |
на замовлення 5360 шт термін постачання 7-14 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: DC COMPONENTS Material: M7-DC SMD universal diodes |
на замовлення 303720 шт термін постачання 7-14 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: DACO Semiconductor Material: M7-DCO SMD universal diodes |
на замовлення 47110 шт термін постачання 7-14 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: Yangjie Technology Description: SMA 1000V 1.0A Diodes Rectifie Part Status: Active Operating Temperature — Junction: -55°C ~ 150°C Supplier Device Package: DO-214AC (SMAE) Current — Average Rectified (Io): 1A Capacitance @ Vr, F: 15pF @ 4V, 1MHz Speed: Standard Recovery >500ns, > 200mA (Io) Diode Type: Standard Mounting Type: Surface Mount Packaging: Tape & Reel (TR) Package / Case: DO-214AC, SMA Current — Reverse Leakage @ Vr: 10 µA @ 200 V Voltage — Forward (Vf) (Max) @ If: 1.1 V @ 1 A Voltage — DC Reverse (Vr) (Max): 1000 V |
на замовлення 1000000 шт термін постачання 14-21 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: Diotec Semiconductor Description: DIODE STD SMA 1000V 1A Mounting Type: Surface Mount Package / Case: DO-214AC, SMA Packaging: Tape & Reel (TR) Current — Reverse Leakage @ Vr: 5 µA @ 1000 V Voltage — Forward (Vf) (Max) @ If: 1.1 V @ 1 A Voltage — DC Reverse (Vr) (Max): 1000 V Part Status: Active Operating Temperature — Junction: -50°C ~ 150°C Supplier Device Package: DO-214AC, SMA Current — Average Rectified (Io): 1A Reverse Recovery Time (trr): 1.5 µs Speed: Standard Recovery >500ns, > 200mA (Io) Diode Type: Standard |
на замовлення 7500 шт термін постачання 14-21 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: Diotec Semiconductor Description: DIODE STD SMA 1000V 1A Mounting Type: Surface Mount Package / Case: DO-214AC, SMA Packaging: Tape & Reel (TR) Current — Reverse Leakage @ Vr: 5 µA @ 1000 V Voltage — Forward (Vf) (Max) @ If: 1.1 V @ 1 A Voltage — DC Reverse (Vr) (Max): 1000 V Part Status: Active Operating Temperature — Junction: -50°C ~ 150°C Supplier Device Package: DO-214AC, SMA Current — Average Rectified (Io): 1A Reverse Recovery Time (trr): 1.5 µs Speed: Standard Recovery >500ns, > 200mA (Io) Diode Type: Standard |
на замовлення 7500 шт термін постачання 14-21 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: MDD Description: General Diode SMA 1KV 1A Part Status: Active Operating Temperature — Junction: -55°C ~ 150°C Supplier Device Package: SMA Current — Average Rectified (Io): 1A Capacitance @ Vr, F: 15pF @ 0V, 1MHz Current — Reverse Leakage @ Vr: 5 µA @ 1000 V Voltage — Forward (Vf) (Max) @ If: 1.1 V @ 1 A Voltage — DC Reverse (Vr) (Max): 1000 V Speed: Standard Recovery >500ns, > 200mA (Io) Diode Type: Standard Mounting Type: Surface Mount Package / Case: DO-214AC, SMA Packaging: Tape & Reel (TR) |
на замовлення 7510000 шт термін постачання 14-21 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: Yangzhou Yangjie Electronic Technology Co.,Ltd Description: DIODE GEN PURP 1000V 1A DO214AC Current — Reverse Leakage @ Vr: 5 µA @ 1000 V Voltage — Forward (Vf) (Max) @ If: 1.1 V @ 1 A Voltage — DC Reverse (Vr) (Max): 1000 V Part Status: Active Operating Temperature — Junction: -55°C ~ 150°C Supplier Device Package: DO-214AC (SMA) Current — Average Rectified (Io): 1A Capacitance @ Vr, F: 6pF @ 4V, 1MHz Speed: Standard Recovery >500ns, > 200mA (Io) Diode Type: Standard Mounting Type: Surface Mount Package / Case: DO-214AC, SMA Packaging: Cut Tape (CT) |
на замовлення 3198 шт термін постачання 14-21 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: Diotec Semiconductor Description: ST Rect, 1000V, 1A Voltage — Forward (Vf) (Max) @ If: 1.1 V @ 1 A Voltage — DC Reverse (Vr) (Max): 1000 V Part Status: Active Operating Temperature — Junction: -50°C ~ 150°C Supplier Device Package: DO-214AC (SMA) Current — Average Rectified (Io): 1A Reverse Recovery Time (trr): 1.5 µs Speed: Standard Recovery >500ns, > 200mA (Io) Diode Type: Standard Mounting Type: Surface Mount Current — Reverse Leakage @ Vr: 5 µA @ 1000 V Package / Case: DO-214AC, SMA Packaging: Tape & Reel (TR) |
на замовлення 14372 шт термін постачання 14-21 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: Diotec Semiconductor Rectifiers Diode, SMA, 1000V, 1A |
на замовлення 24006 шт термін постачання 14-21 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: Diotec Semiconductor Rectifier Diode Switching 1KV 1A 1500ns 2-Pin SMA T/R |
на замовлення 397498 шт термін постачання 21-31 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: MULTICOMP PRO Description: MULTICOMP PRO — M7 — Diode mit Standard-Erholzeit, 1 kV, 1 A, Einfach, 1.  1 V, 30 ABauform — Diode: A-SMA Durchlassstoßstrom: 30 Diodenkonfiguration: Einfach Qualifikation: — Durchlassspannung, max.: 1.1 Sperrverzögerungszeit: — Durchschnittlicher Durchlassstrom: 1 Wiederkehrende Spitzensperrspannung: 1 Anzahl der Pins: 2 Produktpalette: Multicomp Pro Recovery Diodes Betriebstemperatur, max.: 150 SVHC: No SVHC (17-Jan-2022) |
на замовлення 100000 шт термін постачання 21-31 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: MULTICOMP PRO Description: MULTICOMP PRO — M7 — Diode mit Standard-Erholzeit, 1 kV, 1 A, Einfach, 1.  1 V, 30 ABauform — Diode: A-SMA Durchlassstoßstrom: 30 Diodenkonfiguration: Einfach Qualifikation: — Durchlassspannung, max.: 1.1 Sperrverzögerungszeit: — Durchschnittlicher Durchlassstrom: 1 Wiederkehrende Spitzensperrspannung: 1 Anzahl der Pins: 1 Produktpalette: — Betriebstemperatur, max.: 150 SVHC: No SVHC (17-Jan-2022) |
на замовлення 95800 шт термін постачання 21-31 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: MIC 1A; 1000V packaging: tape&reel; M7 diode rectifying DP M7 кількість в упаковці: 5000 шт |
на замовлення 184100 шт термін постачання 28-31 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: LGE 1A; 1000V packaging: tape&reel; M7 diode rectifying DP M7 q кількість в упаковці: 5000 шт |
на замовлення 53210 шт термін постачання 28-31 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: LGE 1A; 1000V packaging: tape&reel; M7 diode rectifying DP M7 q кількість в упаковці: 5000 шт |
на замовлення 5000 шт термін постачання 28-31 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: KINGTRONIC 1A; 1000V; packaging: tape&reel; M7 diode rectifying DP M7 Kt кількість в упаковці: 5000 шт |
на замовлення 5500 шт термін постачання 28-31 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: KINGTRONIC 1A; 1000V; packaging: tape&reel; M7 diode rectifying DP M7 Kt кількість в упаковці: 5000 шт |
на замовлення 10000 шт термін постачання 28-31 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: DIOTEC SEMICONDUCTOR Material: M7-DIO SMD universal diodes |
на замовлення 304440 шт термін постачання 28-42 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: YANGJIE TECHNOLOGY Material: M7-YAN SMD universal diodes |
на замовлення 8780 шт термін постачання 28-42 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: LUGUANG ELECTRONIC Material: M7-LGE SMD universal diodes |
на замовлення 5360 шт термін постачання 28-42 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: DC COMPONENTS Material: M7-DC SMD universal diodes |
на замовлення 303720 шт термін постачання 28-42 дні (днів) |
|
|||||||||||||||||||
| M7 |
Виробник: DACO Semiconductor Material: M7-DCO SMD universal diodes |
на замовлення 47110 шт термін постачання 28-42 дні (днів) |
|
19 грн
56 грн
98 грн
09 грн
56 грн
2 грн
53 грн
37 грн
67 грн
72 грн
32 грн
45 грн
52 грн
58 грн
78 грн
83 грн
13 грнarduino — Что такое диод «M7»
спросил
Изменено 3 года, 11 месяцев назад
Просмотрено 23 тысячи раз
\$\начало группы\$
В общих чертах я конечно знаю что это такое. Но я имею в виду именно то, что означает М7. Я, конечно, не могу просто пойти в дигикей и заказать диод М7, потому что такой детали не существует.
Я делаю прочный клон Arduino (используя kicad) для собственного использования и намереваюсь поставить предохранитель или, возможно, сбрасываемый предохранитель перед этим диодом, чтобы он не перегорел и т. д., поэтому я подумал об этом.
Похоже, что диод должен иметь обратное напряжение 1000 В.
Схему смотрите здесь (см. схему внешнего источника питания): http://arduino.cc/en/uploads/Main/arduino-leonardo-schematic_3b.pdf
- arduino
- диоды
- eaglecad
\$\конечная группа\$
\$\начало группы\$
Это версия SMT 1N4007 (1A 1000V PIV). Они определенно существуют (у меня где-то крутится катушка подобного типа), и они очень популярны в Азии (как правило, у менее известных на Западе поставщиков).
Вы можете использовать любой выпрямитель на 1 А с достаточным номинальным напряжением, поставляемый в корпусе DO-214AC (SMA).
Редактировать:
Я посмотрел на схему — цель этого диода на входе — закоротить вход обратной полярности.
Диоды довольно прочны и имеют тенденцию к короткому замыканию, поэтому, если источник не является чем-то вроде автомобильного аккумулятора или блока питания ПК, есть большая вероятность, что он не поджарит плату. Номинального напряжения 50 В более чем достаточно для этой части — NCP1117S подходит только для 20 В (макс. абс.).
\$\конечная группа\$
8
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
ac — Использование различных диодов в мостовом выпрямителе
Задавать вопрос
спросил
Изменено 2 года, 2 месяца назад
Просмотрено 764 раза
\$\начало группы\$
Я ремонтирую цепь светодиодного фонаря, активируемого движением. В качестве источника питания на печатной плате используется емкостная капельная схема. Фотографии печатной платы и соответствующая переработанная схема питания показаны ниже.
В этом случае два стеклянных диода в мостовом выпрямителе вышли из строя (D4, D5). Прежде чем заменить их, мне интересно, каково значение использования двух разных диодов для мостового выпрямителя? Я бы подумал, что для такой простой схемы любой КПД, сэкономленный за счет потенциально более низкого прямого падения напряжения на диоде, не будет стоить того.
Редактировать Вот крупный план маркировки стеклянных диодов. Полоса кажется зеленой, , что, согласно некоторым ссылкам, размещенным в комментариях, означает диод Шоттки . Обновление После того, как я нашел в Интернете дополнительную информацию об этой конкретной схеме, я могу подтвердить, что стеклянные диоды действительно являются стабилитронами.
Обновление Рад сообщить, что после замены двух стеклянных диодов на диоды MINIMELF 24 В 500 мВт, а также транзистора T2 (BC81-40) свет теперь работает нормально.
- диоды
- переменный ток
- выпрямитель
- мост-выпрямитель
- емкостной источник питания
\$\конечная группа\$
10
\$\начало группы\$
Два стеклянных диода являются стабилитронами.
Они служат двум целям
Пара 1N4007 (на одном из них отчетливо видна маркировка «M7») составляет вторую пару.
\$\конечная группа\$
6
\$\начало группы\$
Большие диоды на схеме — это стабилитроны на 24 В. Они фиксируют входящее линейное напряжение до импульсов 24 В.
Маленькие диоды на схеме принимают эти импульсы и подают их в большой накопительный конденсатор.
\$\конечная группа\$
7
\$\начало группы\$
Предположим, что они использовали самый дешевый диод 1N4148 300 мА < 0,01 долл. США в об. Нет никаких сомнений в том, что переходный процесс в линии приведет к взрыву диодного перехода. Резистор имеет более крупный переход, но может также перегореть от 9А
Резистор 1N4148 рассчитан на импульсный ток 4А одиночный импульс 1 мкс.
