М74 распиновка. Распиновка и диагностика ЭБУ М74 для автомобилей ВАЗ: особенности и основные неисправности — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроен электронный блок управления М74 на автомобилях ВАЗ. Какие основные неисправности могут возникать в ЭБУ М74. Как провести диагностику и ремонт блока управления М74 самостоятельно. Где находится ЭБУ на разных моделях ВАЗ.

Содержание

Особенности и назначение электронного блока управления М74

Электронный блок управления (ЭБУ) М74 — это «мозг» современных автомобилей ВАЗ, отвечающий за работу двигателя и других важных систем. Он выполняет следующие основные функции:

Управление впрыском топлива и зажиганием
Контроль работы системы охлаждения двигателя
Управление вентилятором охлаждения
Диагностика неисправностей
Поддержание оптимальных параметров работы двигателя

ЭБУ М74 устанавливается на большинство современных моделей ВАЗ, включая Лада Гранта, Калина, Приора и др. Он пришел на смену более старым контроллерам Январь и Bosch.

Распиновка и подключение ЭБУ М74

Для подключения и диагностики ЭБУ М74 важно знать назначение его контактов. Основной разъем имеет 81 контакт. Вот назначение некоторых ключевых контактов:

1-4 — управление катушками зажигания
6-9 — управление форсунками
18 — датчик кислорода
31 — управление бензонасосом
32 — лампа Check Engine
37 — датчик массового расхода воздуха
45 — датчик температуры охлаждающей жидкости

Полную распиновку можно найти в технической документации на конкретную модель автомобиля. При подключении важно соблюдать соответствие контактов.

Основные неисправности ЭБУ М74

Несмотря на надежность, в работе ЭБУ М74 могут возникать следующие проблемы:

Выход из строя микросхем памяти
Повреждение контактов основного разъема
Нарушение герметичности корпуса
Пробой силовых ключей управления форсунками или катушками
Сбои в программном обеспечении

При возникновении этих неисправностей двигатель может работать нестабильно или не запускаться вообще. Также может загораться лампа Check Engine.

Диагностика ЭБУ М74 своими руками

Для самостоятельной диагностики ЭБУ М74 можно выполнить следующие действия:

Проверить целостность предохранителей и реле системы управления двигателем
Осмотреть разъемы и проводку на наличие повреждений
Считать коды ошибок с помощью диагностического сканера
Проверить напряжение питания на контактах ЭБУ
Измерить сопротивление датчиков, подключенных к ЭБУ

Если проблема не устранена, может потребоваться более глубокая диагностика с помощью специального оборудования или замена ЭБУ.

Ремонт и перепрошивка ЭБУ М74

В некоторых случаях ЭБУ М74 можно отремонтировать или перепрошить самостоятельно:

Замена неисправных микросхем памяти
Восстановление поврежденных дорожек платы
Замена силовых транзисторов
Обновление или восстановление программного обеспечения

Однако такой ремонт требует специальных навыков и оборудования. В большинстве случаев рекомендуется обращаться к специалистам.

Расположение ЭБУ М74 на разных моделях ВАЗ

Место установки ЭБУ М74 зависит от модели автомобиля:

Лада Гранта — под бардачком со стороны пассажира
Лада Калина — в моторном отсеке возле аккумулятора
Лада Приора — под панелью приборов со стороны водителя
ВАЗ 2110-2112 — в салоне за бардачком

При поиске ЭБУ нужно ориентироваться на большой разъем с множеством проводов. Точное расположение указано в руководстве по ремонту.

Преимущества и недостатки ЭБУ М74

Электронный блок управления М74 имеет ряд достоинств и недостатков по сравнению с предыдущими версиями:

Преимущества:

Более точное управление двигателем
Улучшенная система самодиагностики
Поддержка экологического стандарта Евро-5
Возможность перепрограммирования

Недостатки:

Сложность ремонта
Высокая стоимость нового блока
Чувствительность к перепадам напряжения

Несмотря на отдельные недостатки, ЭБУ М74 обеспечивает более эффективную и экономичную работу двигателя по сравнению с предшественниками.

Совместимость ЭБУ М74 с другими системами автомобиля

ЭБУ М74 тесно интегрирован с другими электронными системами автомобиля:

Антиблокировочная система тормозов (ABS)
Система курсовой устойчивости (ESP)
Электроусилитель руля
Климат-контроль
Иммобилайзер

Это позволяет обеспечить более эффективное управление автомобилем и повысить безопасность. При замене ЭБУ важно учитывать совместимость с имеющимися системами.

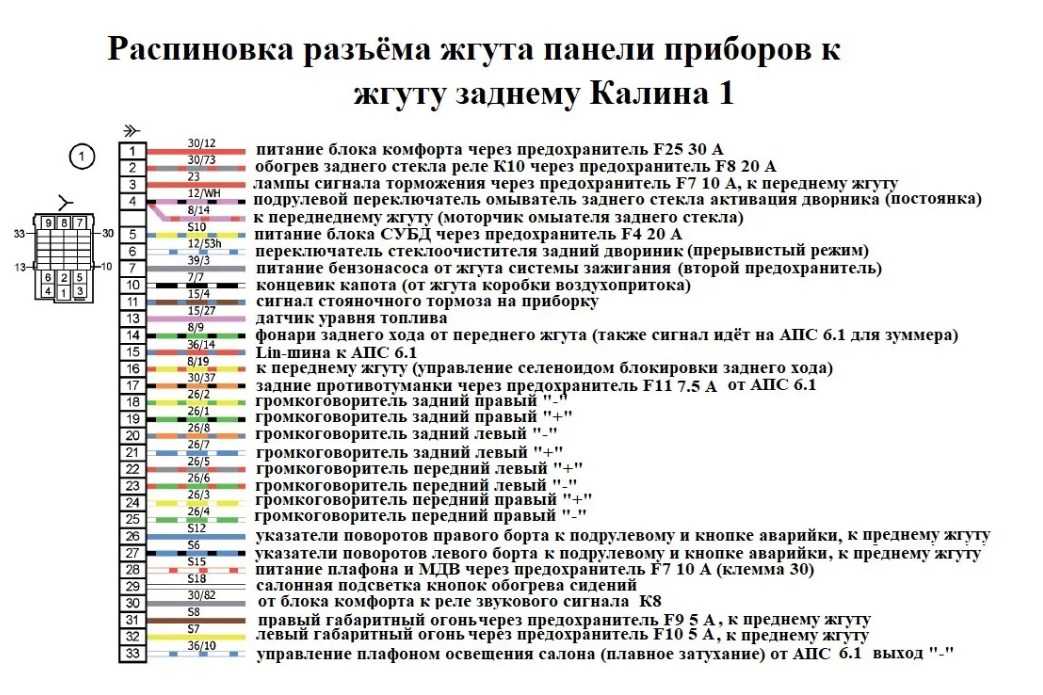

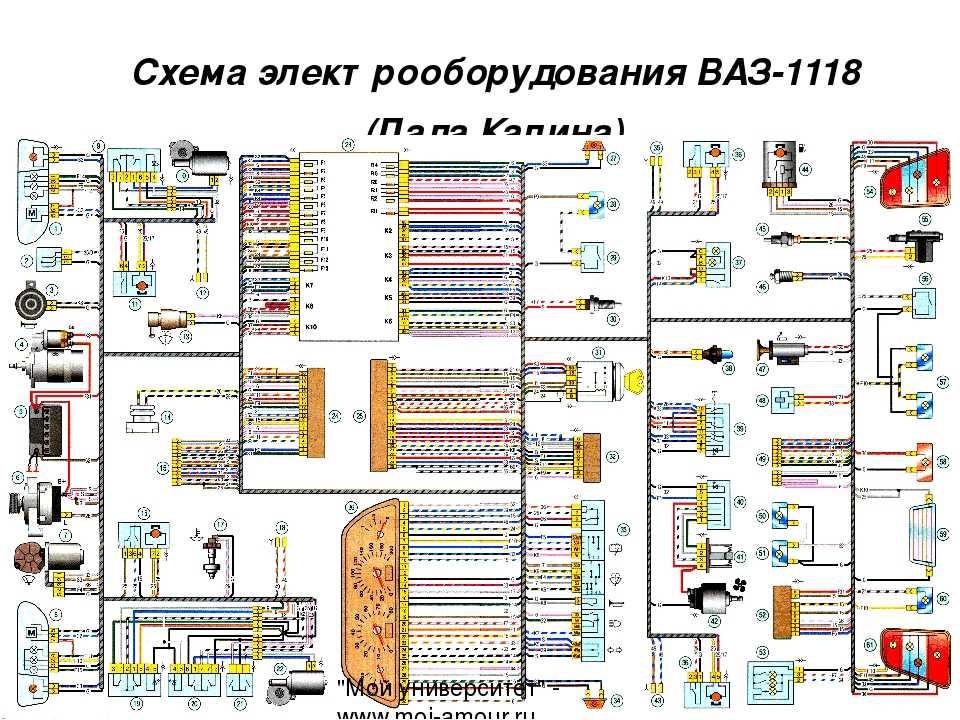

Распиновка эбу м74 калина – АвтоТоп

Внедрение электроники в конструкцию мотора авто привело к тому, что работу двигателя контролирует электронный блок управления двигателем ECU (ЭБУ). Модули подобного типа также имеют название контроллер. Бензиновый или дизельный мотор, а также другие системы автомобиля управляются посредством специальных блоков управления. Их несколько типов и все они имеют свою схему подключения к бортовой электронике.

Электронный блок управления двигателем ведет постоянный и непрерывный обмен данными с модулями управления других систем. Потоки данных передаются по специальной CAN-шине. Посредством указанной шины реализовано эффективное объединение всех электронно-цифровых систем автомобиля, что и представляет в итоге единую бортовую сеть. Далее приводим справочник по всем самым распространённым ЭБУ.

Распиновка разъемов ЭБУ ВАЗ Январь

Схема Январь 5.1

Схема Январь 7.2

Распиновка Январь 7, BOSCH M7.

9.7, М 73

№	8V	16V	№	8V	16V
1	Кат. зажигания 2 ц.	42	Вход сигнала датчика неровной дороги (3)
2	Кат зажигания 2-3 ц.	Кат. зажигания 3 ц.	43
3	Масса кат. заж.	Масса кат. заж.	44	Вход питания +12В после главного реле
4	Кат. зажигания 4 ц.	45	Выход питания датчика фазы (2)
5	Кат зажигания 1-4 ц	Кат. зажигания 1 ц.	46	Выход управления клапаном адсорбера (1)
6	Форсунка 2		47	Форсунка 4
7	Форсунка 3		48	Управление нагревателем ДК1 (D)
8	Выход на тахометр		49
9	50	Управление дополнительным реле стартера
10	Сигнал расхода топлива		51	Масса
11	52
12	Питание +12 В. АКБ (зам. зажигание 30 конт.)		53	Масса
13	+12 В. Зажигание (зам. зажигание 15 конт.)		54
14	Выход управления главного реле		55	Вход сигнала датчика кислорода 2 (А)
15	Вход датчика коленвала (А)		56
16	Вход сигнала датчика дроссельной заслонки (С)		57	Переключение калибровок , замыкание на массу
17	Масса датчика дроссельной заслонки (В)		58
18	Вход сигнала датчика кислорода 1 (А)		59	Вход сигнала датчика скорости.(2)
19	Вход сигнала датчика детонации (1)		60
20	Масса датчика детонации (2)		61	Масса
21	62
22	63	Вход питания +12В после главного реле
23	64	Регулятор Холостого Хода (D)
24	65	Регулятор Холостого Хода (C)
25	66	Регулятор Холостого Хода (B)
26	67	Регулятор Холостого Хода (A)
27	Форсунка 1		68	Выход управления реле вентилятора 1 О. Ж.
28	Нагреватель датчика кислорода 2 (D)		69	Выход управления реле кондиционера
29	Выход управления вентилятором 2 О.Ж.		70	Выход управления реле бензонасоса
30	71	K-Line
31	Лампа Check		72
32	Выход питания +5В ДПДЗ(3),ДНД(1)		73
33	Выход питания +5В ДМРВ (4)		74
34	Вход сигнала датчика колен вала (1)		75	Сигнал запроса на включение кондиционера
35	Масса датчиков.		76	Запрос на включение усилителя руля.
36	Масса датчиков.		77
37	Вход сигнала датчика расхода воздуха (5)		78
38	79	Вход сигнала датчика фазы (3)
39	Вход сигнала датчика ОЖ (2)		80	Масса
40	Вход сигнала. ДТВВ. (ДМРВ пин. 1)		81
41

Подключение К-лайн адаптера

Распиновка разъемов ЭБУ ВАЗ Bosch

Bosch 7.9.7 Январь 7.2

Номер	Bosch M1.5.4 (1411020 и 1411020-70) Январь 5.1.1 (71)	Bosch M1.5.4 (40/60) Январь-5.1 (41/61) Январь 5.1.2 (71)	Bosch MP7. 0
1	Зажигание 1-4 цилиндра.	Зажигание 1-4 цилиндра.	Зажигание 1-4 цилиндра.
2	.	Массовый провод зажигания.	.
3	Реле топливного насоса	Реле топливного насоса	Реле топливного насоса
4	Шаговый двигатель PXX(A)	Шаговый двигатель PXX(A)	Шаговый двигатель PXX(A)
5	Клапан продувки адсорбера.	Клапан продувки адсорбера.
6	Реле вентилятора системы охлаждения	Реле вентилятора системы охлаждения	Реле вентилятора левого (только на Нивах)
7	Входной сигнал датчика расхода воздуха	Входной сигнал датчика расхода воздуха	Входной сигнал датчика расхода воздуха
8	.	Входной сигнал датчика фазы	Входной сигнал датчика фазы
9	Датчик скорости	Датчик скорости	Датчик скорости
10	.	Общий. Масса датчика кислорода	Масса датчика кислорода
11	Датчик детонации	Датчик детонации	Вход 1 датчика детонации
12	Питание датчиков. +5	Питание датчиков. +5	Питание датчиков. +5
13	L-line	L-line	L-line
14	Масса форсунок	Масса форсунок	Масса форсунок. Силовая «земля»
15	Управление форсунками 1-4	Нагреватель датчика кислорода	Лампа CheckEngine
16	.	Форсунка 2	Форсунка 3
17	.	Клапан рециркуляции	Форсунка 1
18	Питание +12В неотключаемое	Питание +12В неотключаемое	Питание +12В неотключаемое
19	Общий провод. Масса электроники	Общий провод. Масса электроники	Общий провод. Масса электроники
20	Зажигание 2-3 цилиндра	Зажигание 2-3 цилиндра
21	Шаговый двигатель PXX(С)	Шаговый двигатель PXX(С)	Зажигание 2-3 цилиндра
22	Лампа CheckEngine	Лампа CheckEngine	Шаговый двигатель PXX(B)
23	.	Форсунка 1	Реле кондиционера
24	Масса шагового двигателя	Масса выходных каскадов шагового двигателя	Силовое заземление
25	Реле кондиционера	Реле кондиционера	.
26	Шаговый двигатель PXX(B)	Шаговый двигатель PXX(B)	Масса датчиков ДПДЗ, ДТОЖ, ДМР
27	Клемма 15 замка зажигания	Клемма 15 замка зажигания	Клемма 15 замка зажигания
28	.	Входной сигнал датчика кислорода	Входной сигнал датчика кислорода
29	Шаговый двигатель PXX(D)	Шаговый двигатель PXX(D)	Входной сигнал датчика кислорода 2
30	Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ	Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ	Вход 2 датчика детонации
31	.	Резервный выход сильноточный	Входной сигнал датчика неровной дороги
32	.	.	Сигнал расхода топлива
33	Управление форсунками 2-3	Нагреватель датчика кислорода.	.
34	.	Форсунка 4	Форсунка 4
35	.	Форсунка 3	Форсунка 2
36	.	Выход. Клапан управления длиной впускной трубы.	Главное реле
37	Питание. +12В после главного реле	Питание. +12В после главного реле	Питание. +12В после главного реле
38	.	Резервный выход слаботочный	.
39	.	.	Шаговый двигатель РХХ (С)
40	.	Резервный вход дискретный высокий	.
41	Запрос включения кондиционера	Запрос включения кондиционера	Нагреватель датчика кислорода 2
42	.	Резервный вход дискретный низкий	.
43	Сигнал на тахометр	Сигнал на тахометр	Сигнал на тахометр
44	СО — потенциометр	Датчик температуры воздуха	.
45	Датчик температуры охлаждающей жидкости	Датчик температуры охлаждающей жидкости	Датчик температуры охлаждающей жидкости
46	Главное реле	Главное реле	Реле вентилятора охлаждения
47	Разрешение программирования	Разрешение программирования	Вход сигнала запроса включения кондиционера
48	Датчик положения коленвала. Низкий уровень	Датчик положения коленвала. Низкий уровень	Датчик положения коленвала. Низкий уровень
49	Датчик положения коленвала.Высокий уровень	Датчик положения коленвала.Высокий уровень	Датчик положения коленвала.Высокий уровень
50	.	Датчик положения клапана рециркуляции	Разрешение программирования
51	.	Запрос на включение гидроусилителя руля	Нагреватель ДК
52	.	Резервный вход дискретный низкий	.
53	Датчик положения дроссельной заслонки	Датчик положения дроссельной заслонки	Датчик положения дроссельной заслонки
54	Сигнал расхода топлива	Сигнал расхода топлива	Шаговый двигатель РХХ (D)
55	K-line	K-line	K-line

Полезное: Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Назначение контактов ЭБУ Bosch M 1 . 5 . 4 , MP 7 . 0 и Январь‑ 5 . 1

Примечание: Во второй колонке синим цветом выделены отсутствующие элементы в ЭСУД Январь 5 . 1 . 2 , в котором не применяется адсорбер и датчик кислорода. В третьей колонке красным цветом выделены элементы системы Евро‑ 3 , отсутствующие в Евро‑ 2

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно справочно — информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями, описанными в части 2 на стр. 437 Гражданского Кодекса Российской Федерации.

Модификации электронных блоков управления авто ВАЗ

Модификация седьмого января зависит от объема двигателя. Производства BOSCH блоки управления монтировались только на те автомобили, которые шли на экспорт (они удовлетворяли экостандарту ЕВРО-3). На 1,5л 8 кл. моторы оснащались такими ЭБУ:

21114-1411020-80	БОШ-7.9.7,Е-2,1,5литр.,1-ая серийная верс.
21114-1411020-80ч	БОШ-7.9.7,Е-2,1,5литр.,тюнинг
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-30	БОШ-7.9.7,Е-3,1,5литр.,1-ая серийная верс.
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,1-ая_серийная верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,2-ая_серийная_верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,3-я_серийная_верс
21114-1411020-82	ИТЭЛМА,с датч. кисл.,Е-2,1,5литр,1-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,2-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,3-я_версия
21114-1411020-80ч	БОШ_797,без датч.кисл.,Е-2,дин.,1,5литра
21114-1411020-81ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1,5литр
21114-1411020-82ч	ИТЭЛМА,без датч.кисл.,СО,1,5литр

На двигатели 1,6 литра:

21114-1411020-30	BOSCH_797,E-2,1.6L,1-я_серия(глюки в ПО)
21114-1411020-30	BOSCH_797,E-2,1.6L,2-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,1-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,2-я_серия
21114-1411020-20	BOSCH_797+,E-3,1.6L,1-я_серия
21114-1411020-10	BOSCH_797,E-3,1.6L,1-я_серия
21114-1411020-40	BOSCH_797,E-2,1.6L
21114-1411020-31	ЯНВАРЬ_7. 2,Е-2,1.6L,1-я_серия(неудачная)
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,2-я_серия
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,3-я_серия
21114-1411020-31	ЯНВАРЬ_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,1-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,2-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,3-я_серия
21114-1411020-32	ИТЭЛМА_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-30Ч	BOSCH_с датч.кисл.,Е-2,дин,1,6L
21114-1411020-31Ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1.6литр.

Схемы других разъёмов электронных блоков управления

ЭБУ Renix

ЭБУ 2LT-E, KZN165, KZJ90

ЭБУ Passat

Электронный блок управления Progress

ЭБУ Митсубиси

Расположение ЭБУ Лада Гранта

Хочется сразу передать отдельный привет конструктору АвтоВаза, кто придумал такое расположение данного блока. По-моему мнению, хуже места не придумать. Смотрите сами.

ЭБУ находится под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову.

Если у Вас потечёт отопитель (радиатор) салона, то антифриз попадёт прямиком на блок управления, практически 100% поломка. Даже не смотря на то, что изначально в Ладу Гранту устанавливают импортный радиатор хорошего качества Visteon.
Как вы верно подметили, вода может попасть из под капота. Резиновые заглушки на Лада Гранта не очень хорошего качества, поэтому, когда они рассохнутся, вода потечёт на контроллер. Чтобы этого не произошло, проверяйте состояние резиновой заглушки.
Если забьётся дренажное отверстие (которое на видео ниже), то вода может потечь в салон.

В общем как вы поняли место расположение ЭБУ на Гранте не самое удачное! Поэтому нам просто необходимо смериться с этим.

Январь 7.2 вместо Е-газ | Turbobazar.ru

Dominik74

Новичок

14 Июн 2017

Всем привет! Имеется ВАЗ 2114, 12г. в. на которой стоял Е-газ. Решили собрать 16v и как следствие избавиться от эл. педали. Был куплен ЭБУ Январь 5.1 (41) с косой, который, как потом выяснилось слишком геморно скрестить с салонной проводкой ВАЗ 2114. На косе колодка 8 контактов, а в салонной проводке 16. Это всё навеяло мысль о том, что гораздо проще будет собрать всё на Январе 7.2 с косой от приоры, т.к. колодки на косе и на салонной проводке 16-ти контактные и стыкуется это всё (по не уточненным данным) без переделок.
Что можете сказать по данной теме, стоит ли менять мозги и косу на Январь 7.2 или можно без проблем всё скрестить с Январем 5.1?

serjj

Абориген

14 Июн 2017

собирай на 5. 1

Tech

Модератор

14 Июн 2017

Геморно перекинуть пару проводов с одного разъема на другой? Серьезно?

RallyArt

Местный

14 Июн 2017

Уберите возможность создавать темы пользователям, со стажем менее 3 месяцев и у которых менее 100 сообщений.

Сейчас же каникулы, вот школьники и развлекаются. Иначе они запарят такими тролль-темами…

santos

Старожил

14 Июн 2017

RallyArt написал(а):

Уберите возможность создавать темы пользователям, со стажем менее 3 месяцев и у которых менее 100 сообщений.
Сейчас же каникулы, вот школьники и развлекаются. Иначе они запарят такими тролль-темами…

Нажмите для раскрытия…

Это школьников не остановит, они будут тогда поднимать древние темы и дописывать туда свои вопросы, или тех.

флейм захламят.
